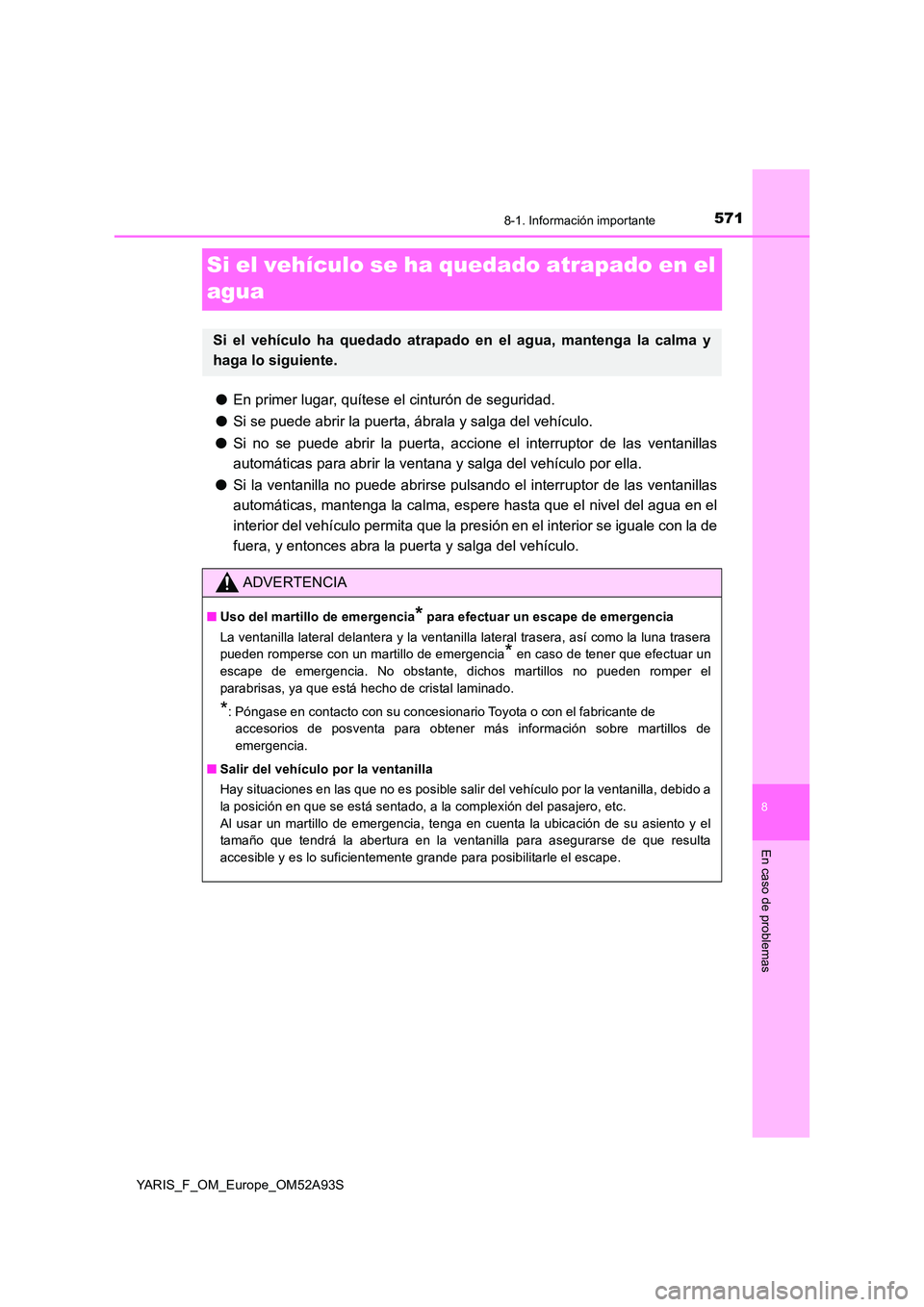

5718-1. Información importante
8
En caso de problemas
YARIS_F_OM_Europe_OM52A93S
Si el vehículo se ha quedado atrapado en el
agua
● En primer lugar, quítese el cinturón de seguridad.
● Si se puede abrir la puerta, ábrala y salga del vehículo.
● Si no se puede abrir la puerta, accione el interruptor de las ventanillas
automáticas para abrir la ventana y salga del vehículo por ella.
● Si la ventanilla no puede abrirse pulsando el interruptor de las ventanillas
automáticas, mantenga la calma, espere hasta que el nivel del agua en el
interior del vehículo permita que la pres ión en el interior se iguale con la de
fuera, y entonces abra la puerta y salga del vehículo.
Si el vehículo ha quedado atrapado en el agua, mantenga la calma y
haga lo siguiente.
ADVERTENCIA
■ Uso del martillo de emergencia* para efectuar un escape de emergencia
La ventanilla lateral delantera y la ventanilla lateral trasera, así como la luna trasera
pueden romperse con un martillo de emergencia* en caso de tener que efectuar un
escape de emergencia. No obstante, dichos martillos no pueden romper el
parabrisas, ya que está hecho de cristal laminado.
*: Póngase en contacto con su concesionario Toyota o con el fabricante de
accesorios de posventa para obtener más información sobre martillos de
emergencia.
■ Salir del vehículo por la ventanilla
Hay situaciones en las que no es posible salir del vehículo por la ventanilla, debido a
la posición en que se está sentado, a la complexión del pasajero, etc.
Al usar un martillo de emergencia, tenga en cuenta la ubicación de su asiento y el
tamaño que tendrá la abertura en la ventanilla para asegurarse de que resulta
accesible y es lo suficientemente grande para posibilitarle el escape.

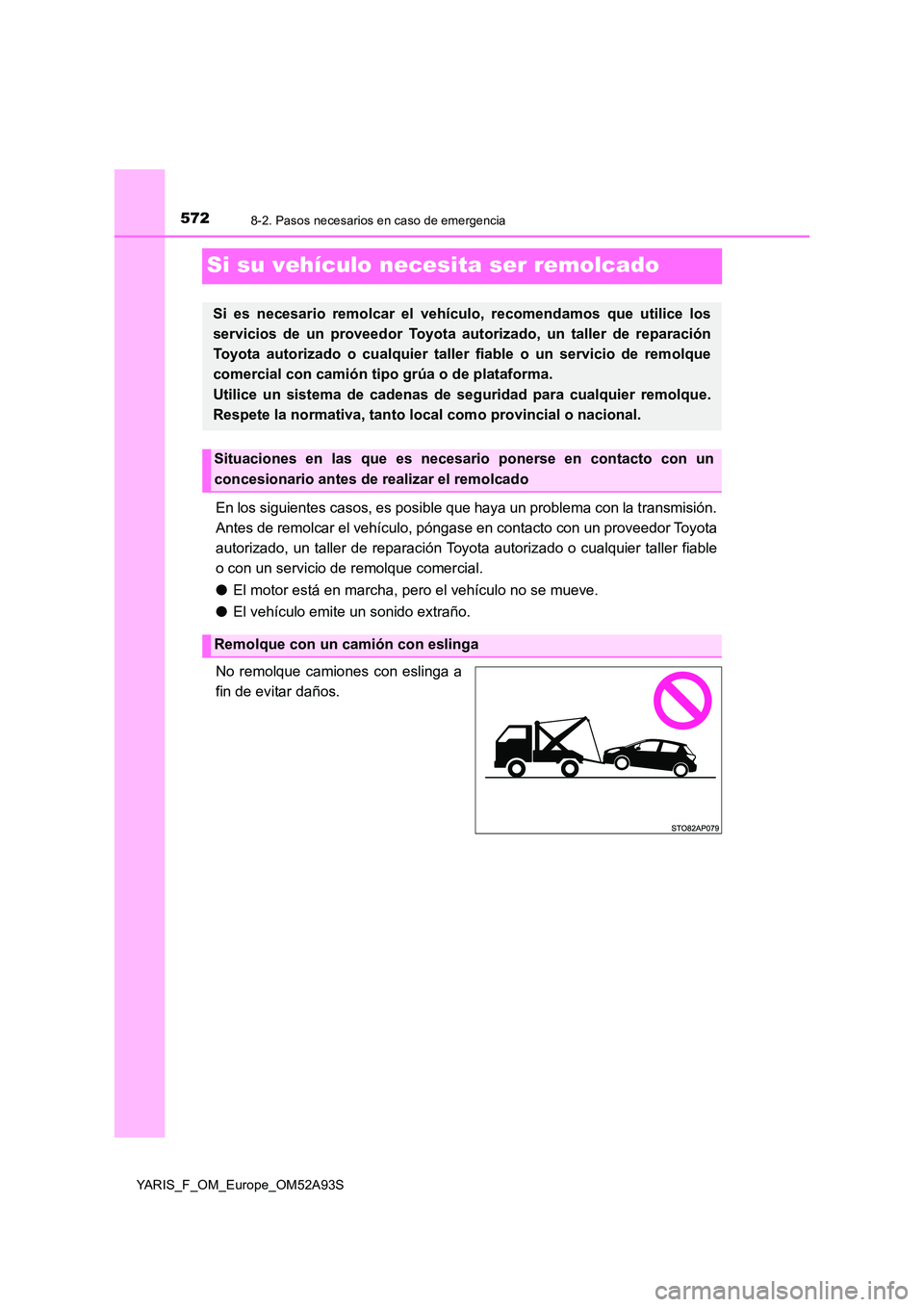

5728-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52A93S
Si su vehículo necesita ser remolcado
En los siguientes casos, es posible que haya un problema con la transmisión.
Antes de remolcar el vehículo, póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable
o con un servicio de remolque comercial.
● El motor está en marcha, pero el vehículo no se mueve.
● El vehículo emite un sonido extraño.
No remolque camiones con eslinga a
fin de evitar daños.
Si es necesario remolcar el vehículo, recomendamos que utilice los
servicios de un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable o un servicio de remolque
comercial con camión tipo grúa o de plataforma.
Utilice un sistema de cadenas de seg uridad para cualquier remolque.
Respete la normativa, tanto local como provincial o nacional.
Situaciones en las que es necesario ponerse en contacto con un
concesionario antes de realizar el remolcado
Remolque con un camión con eslinga

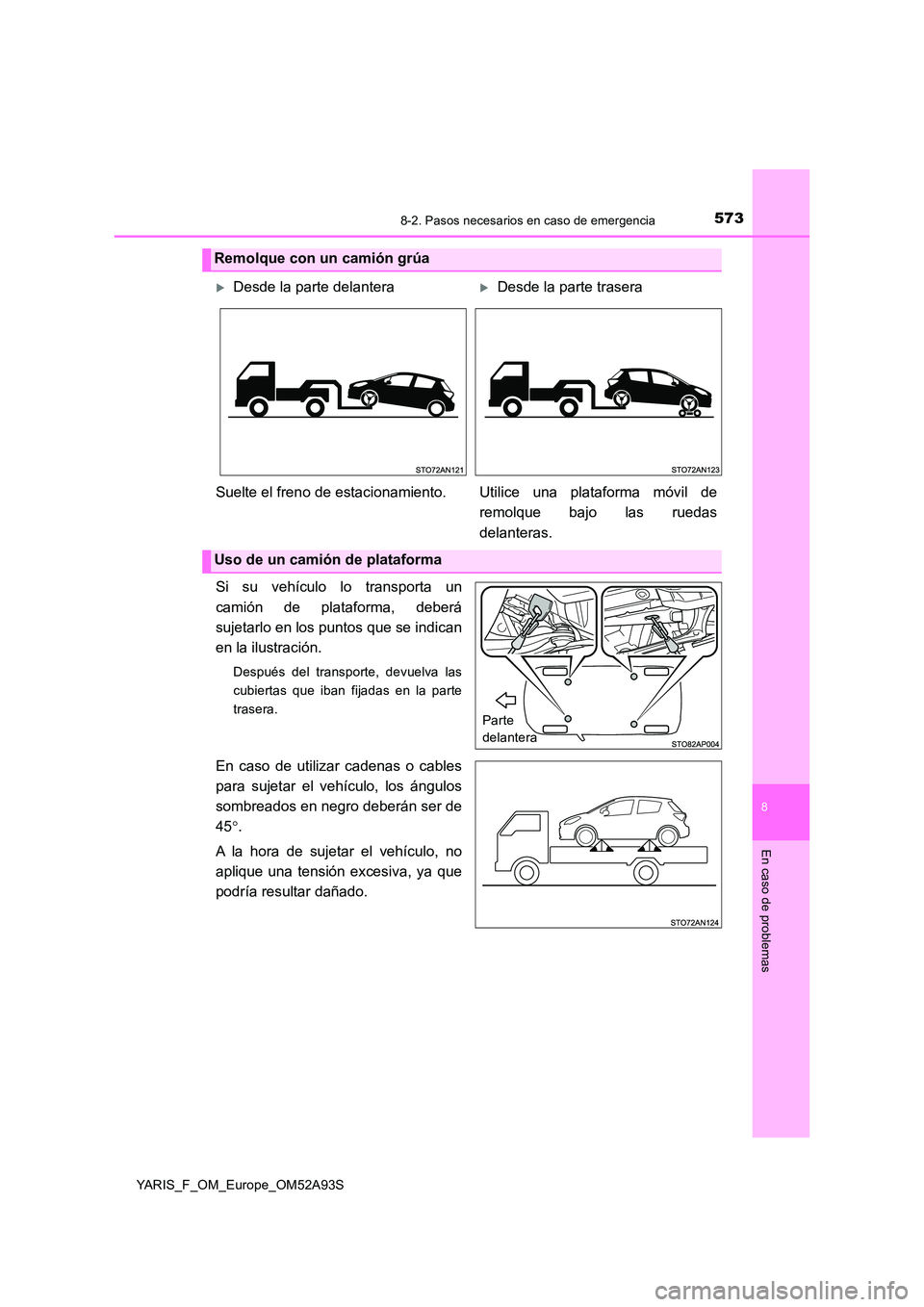

5738-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52A93S
Si su vehículo lo transporta un
camión de plataforma, deberá
sujetarlo en los puntos que se indican
en la ilustración.
Después del transporte, devuelva las
cubiertas que iban fijadas en la parte
trasera.
En caso de utilizar cadenas o cables
para sujetar el vehículo, los ángulos
sombreados en negro deberán ser de
45 .
A la hora de sujetar el vehículo, no
aplique una tensión excesiva, ya que
podría resultar dañado.
Remolque con un camión grúa
Desde la parte delanteraDesde la parte trasera
Suelte el freno de estacionamiento. Utilice una plataforma móvil de
remolque bajo las ruedas
delanteras.
Uso de un camión de plataforma
Parte
delantera

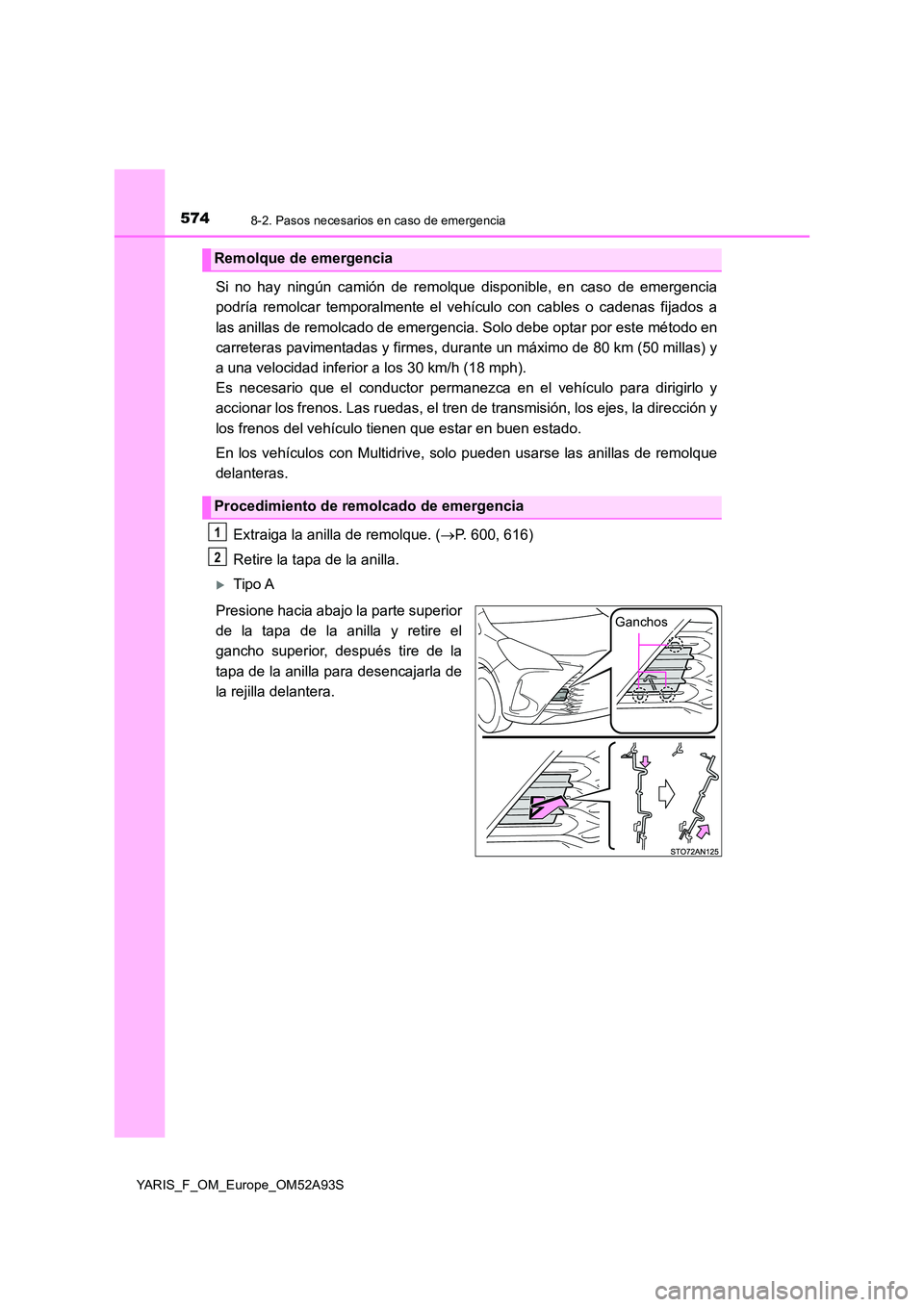

5748-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52A93S
Si no hay ningún camión de remolque disponible, en caso de emergencia
podría remolcar temporalmente el vehí culo con cables o cadenas fijados a
las anillas de remolcado de emergencia. Solo debe optar por este método en
carreteras pavimentadas y firmes, durante un máximo de 80 km (50 millas) y
a una velocidad inferior a los 30 km/h (18 mph).
Es necesario que el conductor permanezca en el vehículo para dirigirlo y
accionar los frenos. Las ruedas, el tren de transmisión, los ejes, la dirección y
los frenos del vehículo tienen que estar en buen estado.
En los vehículos con Multidrive, solo pueden usarse las anillas de remolque
delanteras.
Extraiga la anilla de remolque. ( P. 600, 616)
Retire la tapa de la anilla.
Tipo A
Presione hacia abajo la parte superior
de la tapa de la anilla y retire el
gancho superior, después tire de la
tapa de la anilla para desencajarla de
la rejilla delantera.
Remolque de emergencia
Procedimiento de remolcado de emergencia
1
2
Ganchos

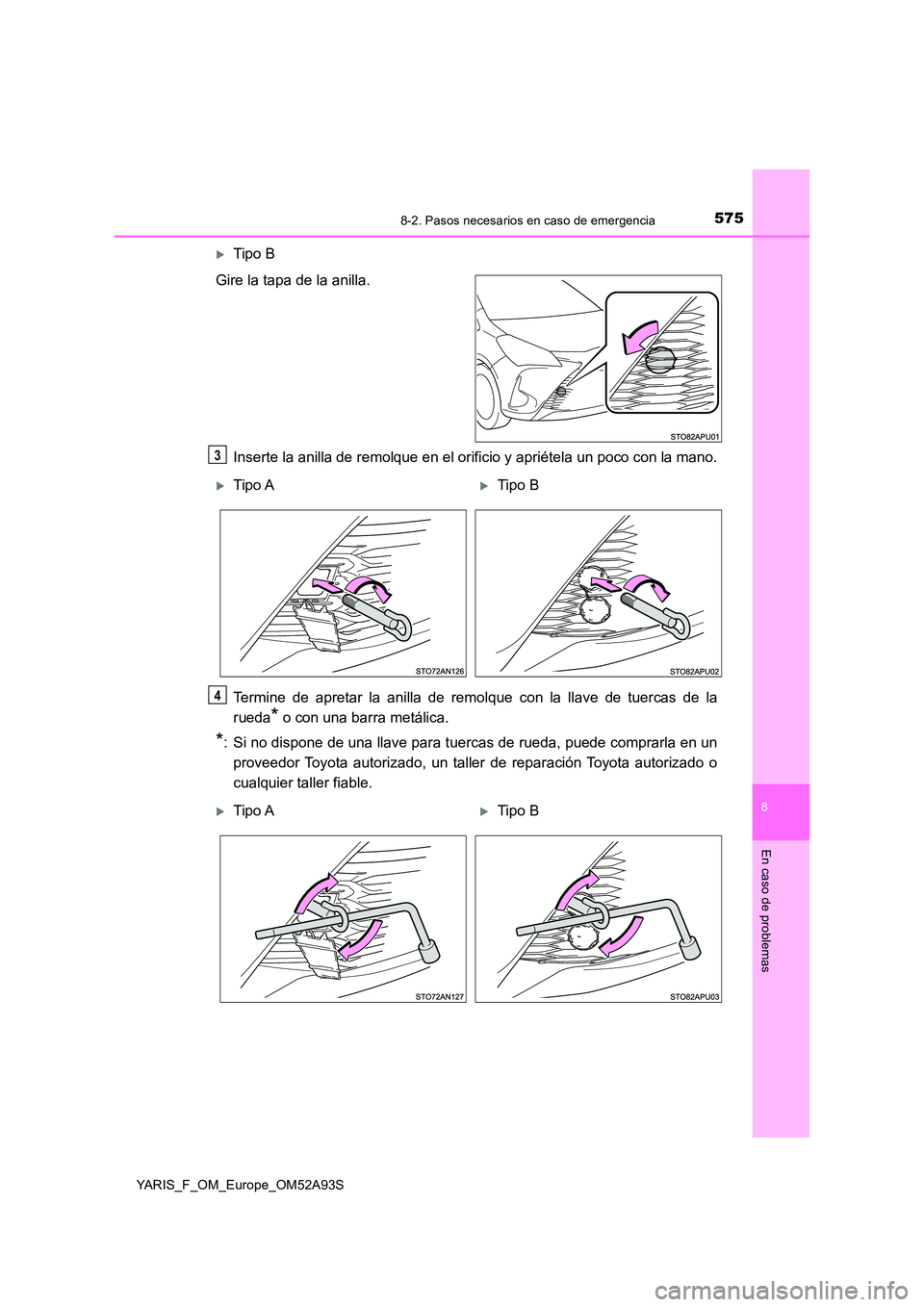

5758-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52A93S
Tipo B
Gire la tapa de la anilla.
Inserte la anilla de remolque en el orificio y apriétela un poco con la mano.
Termine de apretar la anilla de remolque con la llave de tuercas de la
rueda* o con una barra metálica.
*: Si no dispone de una llave para tuercas de rueda, puede comprarla en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
3
Tipo ATipo B
4
Tipo ATipo B

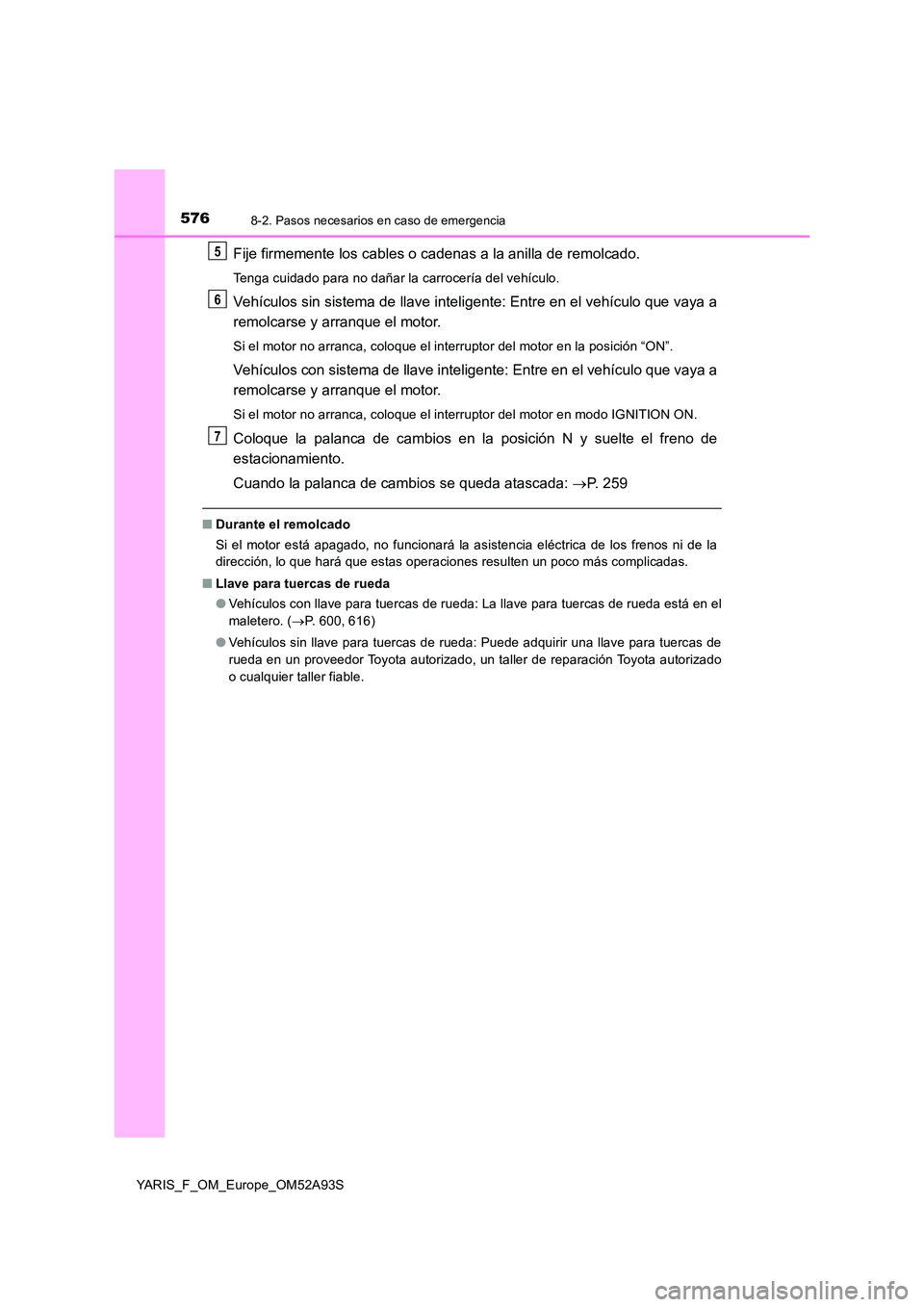

5768-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52A93S
Fije firmemente los cables o cadenas a la anilla de remolcado.
Tenga cuidado para no dañar la carrocería del vehículo.
Vehículos sin sistema de llave inteligente: Entre en el vehículo que vaya a
remolcarse y arranque el motor.
Si el motor no arranca, coloque el interruptor del motor en la posición “ON”.
Vehículos con sistema de llave inteligente: Entre en el vehículo que vaya a
remolcarse y arranque el motor.
Si el motor no arranca, coloque el interruptor del motor en modo IGNITION ON.
Coloque la palanca de cambios en la posición N y suelte el freno de
estacionamiento.
Cuando la palanca de cambios se queda atascada: P. 259
■Durante el remolcado
Si el motor está apagado, no funcionará la asistencia eléctrica de los frenos ni de la
dirección, lo que hará que estas operaciones resulten un poco más complicadas.
■ Llave para tuercas de rueda
● Vehículos con llave para tuercas de rueda: La llave para tuercas de rueda está en el
maletero. ( P. 600, 616)
● Vehículos sin llave para tuercas de rueda: Puede adquirir una llave para tuercas de
rueda en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado
o cualquier taller fiable.
5
6
7

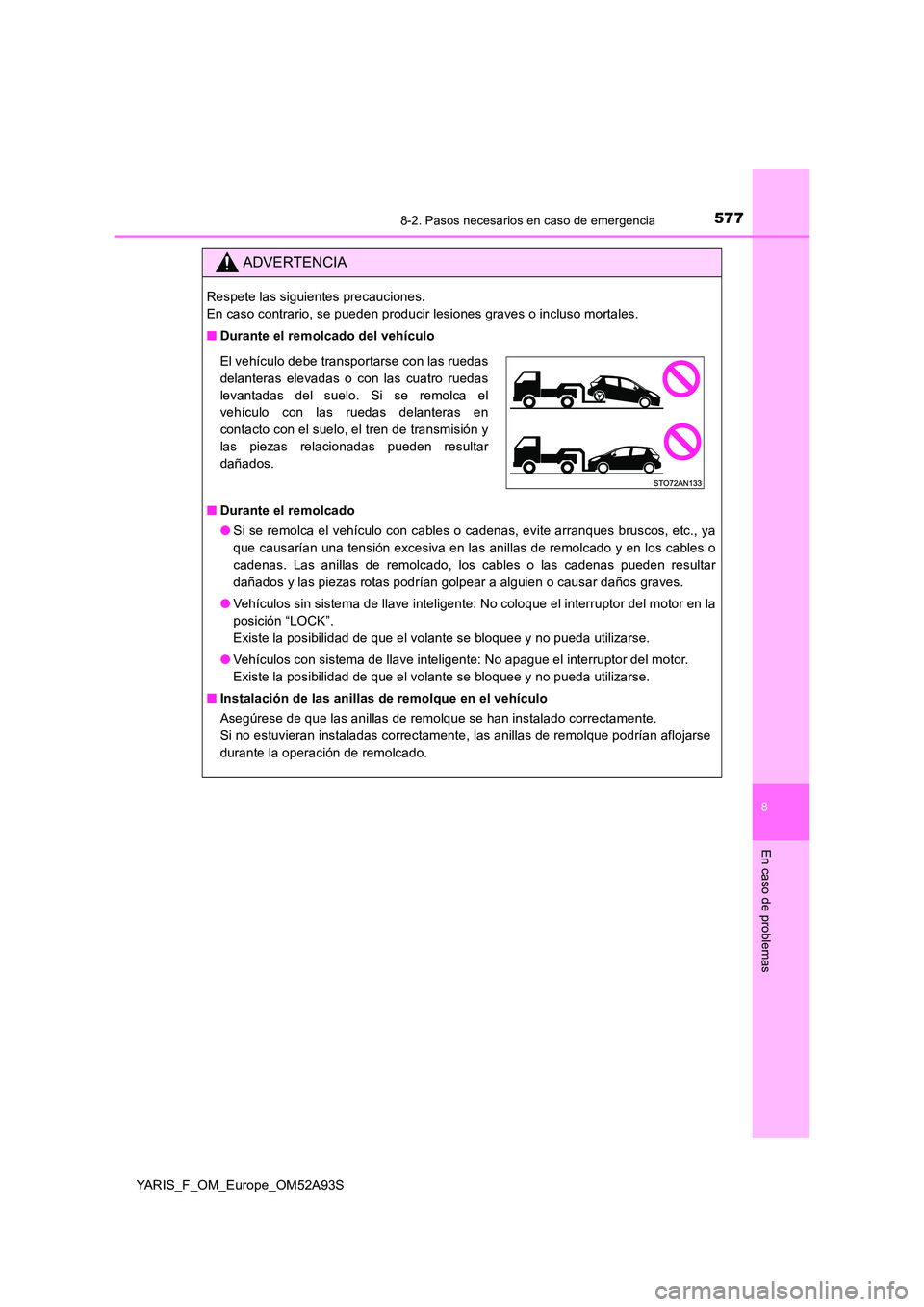

5778-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52A93S
ADVERTENCIA
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves o incluso mortales.
■ Durante el remolcado del vehículo
■ Durante el remolcado
● Si se remolca el vehículo con cables o cadenas, evite arranques bruscos, etc., ya
que causarían una tensión excesiva en las anillas de remolcado y en los cables o
cadenas. Las anillas de remolcado, los cables o las cadenas pueden resultar
dañados y las piezas rotas podrían golpear a alguien o causar daños graves.
● Vehículos sin sistema de llave inteligente: No coloque el interruptor del motor en la
posición “LOCK”.
Existe la posibilidad de que el volante se bloquee y no pueda utilizarse.
● Vehículos con sistema de llave inteligente: No apague el interruptor del motor.
Existe la posibilidad de que el volante se bloquee y no pueda utilizarse.
■ Instalación de las anillas de remolque en el vehículo
Asegúrese de que las anillas de remolque se han instalado correctamente.
Si no estuvieran instaladas correctamente, las anillas de remolque podrían aflojarse
durante la operación de remolcado.
El vehículo debe transportarse con las ruedas
delanteras elevadas o con las cuatro ruedas
levantadas del suelo. Si se remolca el
vehículo con las ruedas delanteras en
contacto con el suelo, el tren de transmisión y
las piezas relacionadas pueden resultar
dañados.

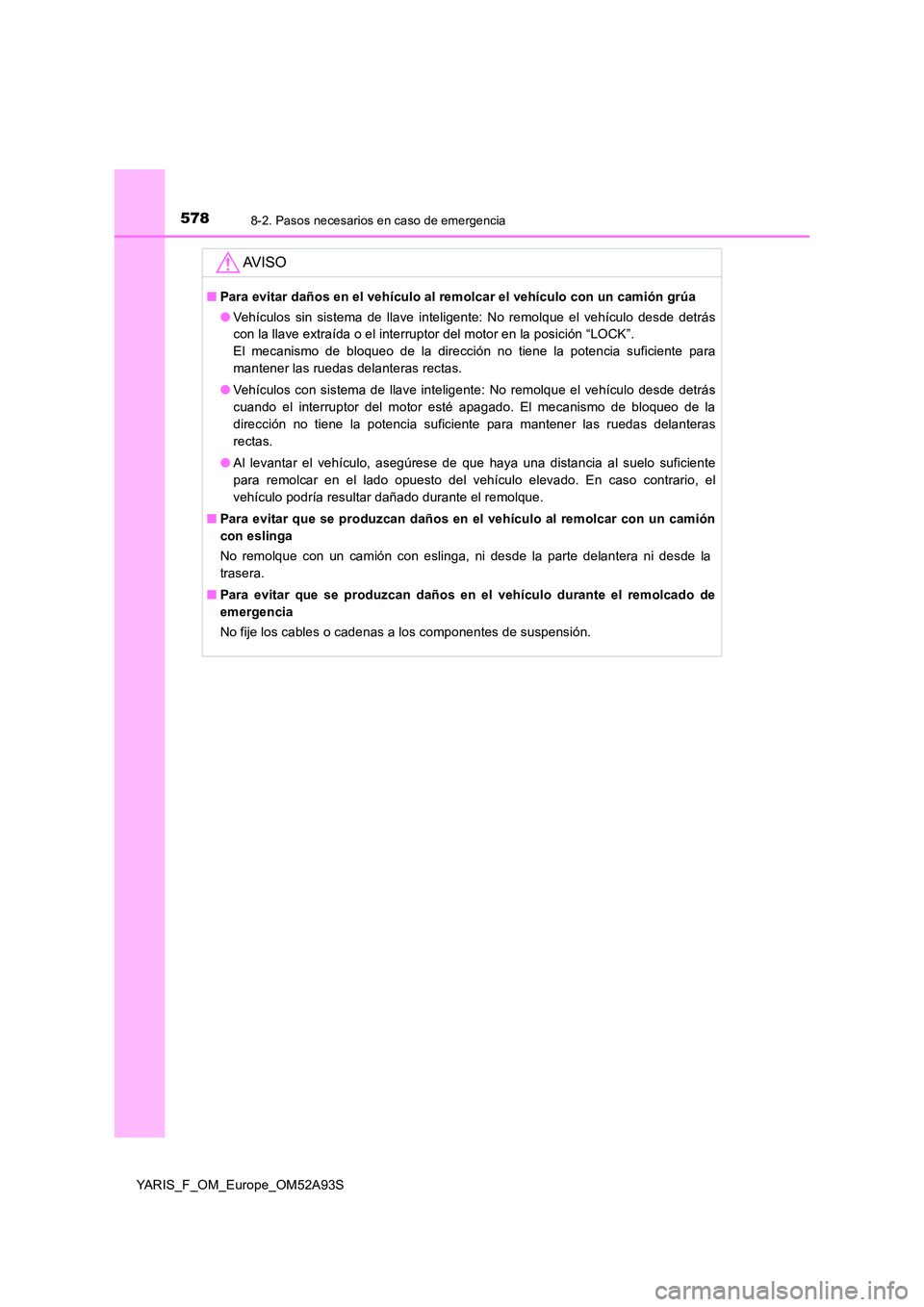

5788-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52A93S
AV I S O
■Para evitar daños en el vehículo al remolcar el vehículo con un camión grúa
● Vehículos sin sistema de llave inteligente: No remolque el vehículo desde detrás
con la llave extraída o el interruptor del motor en la posición “LOCK”.
El mecanismo de bloqueo de la dirección no tiene la potencia suficiente para
mantener las ruedas delanteras rectas.
● Vehículos con sistema de llave inteligente: No remolque el vehículo desde detrás
cuando el interruptor del motor esté apagado. El mecanismo de bloqueo de la
dirección no tiene la potencia suficiente para mantener las ruedas delanteras
rectas.
● Al levantar el vehículo, asegúrese de que haya una distancia al suelo suficiente
para remolcar en el lado opuesto del vehículo elevado. En caso contrario, el
vehículo podría resultar dañado durante el remolque.
■ Para evitar que se produzcan daños en el vehículo al remolcar con un camión
con eslinga
No remolque con un camión con eslinga, ni desde la parte delantera ni desde la
trasera.
■ Para evitar que se produzcan daños en el vehículo durante el remolcado de
emergencia
No fije los cables o cadenas a los componentes de suspensión.

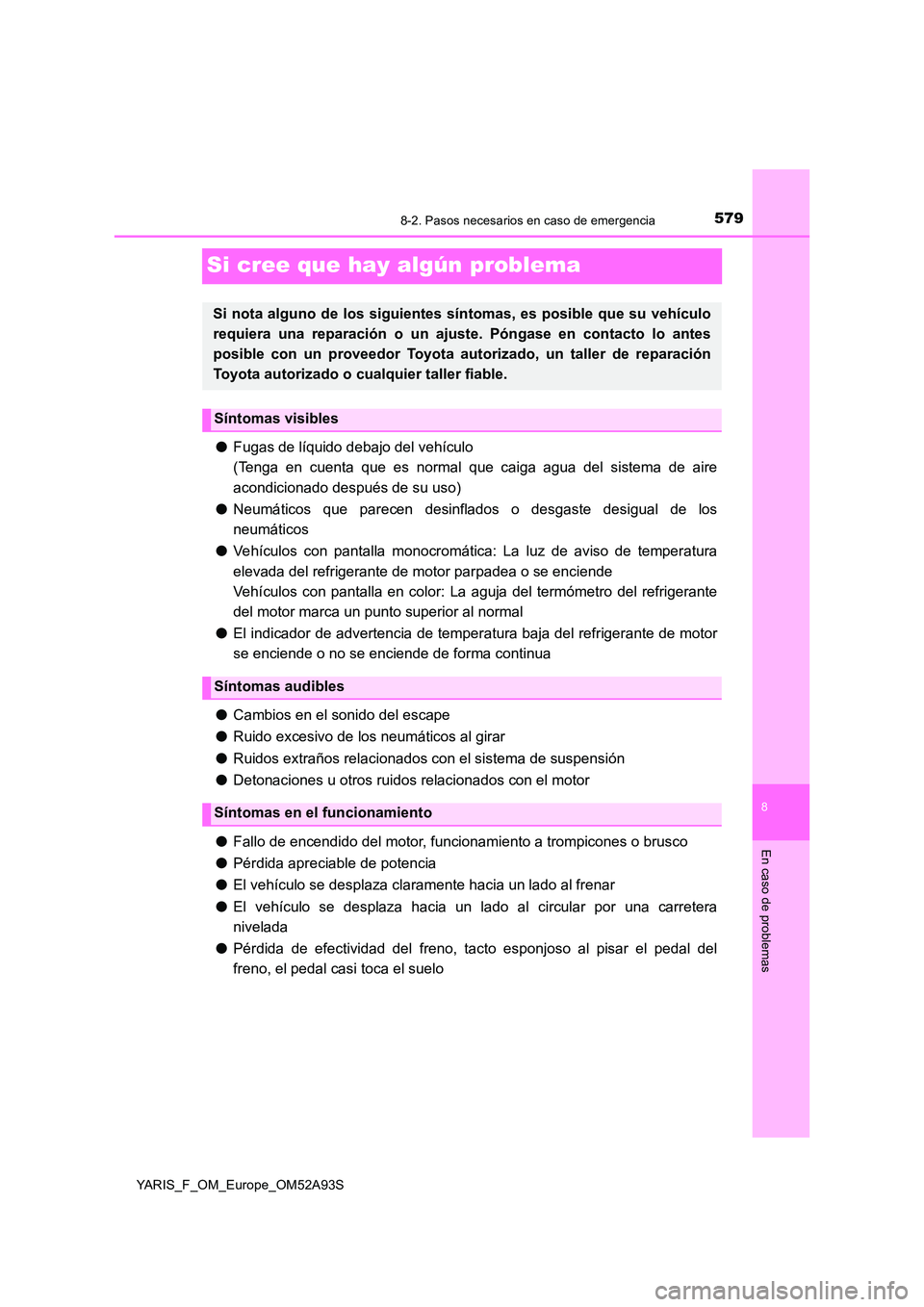

5798-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52A93S
Si cree que hay algún problema
●Fugas de líquido debajo del vehículo
(Tenga en cuenta que es normal que caiga agua del sistema de aire
acondicionado después de su uso)
● Neumáticos que parecen desinflados o desgaste desigual de los
neumáticos
● Vehículos con pantalla monocromática: La luz de aviso de temperatura
elevada del refrigerante de motor parpadea o se enciende
Vehículos con pantalla en color: La aguja del termómetro del refrigerante
del motor marca un punto superior al normal
● El indicador de advertencia de temperatura baja del refrigerante de motor
se enciende o no se enciende de forma continua
● Cambios en el sonido del escape
● Ruido excesivo de los neumáticos al girar
● Ruidos extraños relacionados con el sistema de suspensión
● Detonaciones u otros ruidos relacionados con el motor
● Fallo de encendido del motor, funcionamiento a trompicones o brusco
● Pérdida apreciable de potencia
● El vehículo se desplaza claramente hacia un lado al frenar
● El vehículo se desplaza hacia un lado al circular por una carretera
nivelada
● Pérdida de efectividad del freno, tacto esponjoso al pisar el pedal del
freno, el pedal casi toca el suelo
Si nota alguno de los siguientes síntomas, es posible que su vehículo
requiera una reparación o un ajuste. Póngase en contacto lo antes
posible con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Síntomas visibles
Síntomas audibles
Síntomas en el funcionamiento

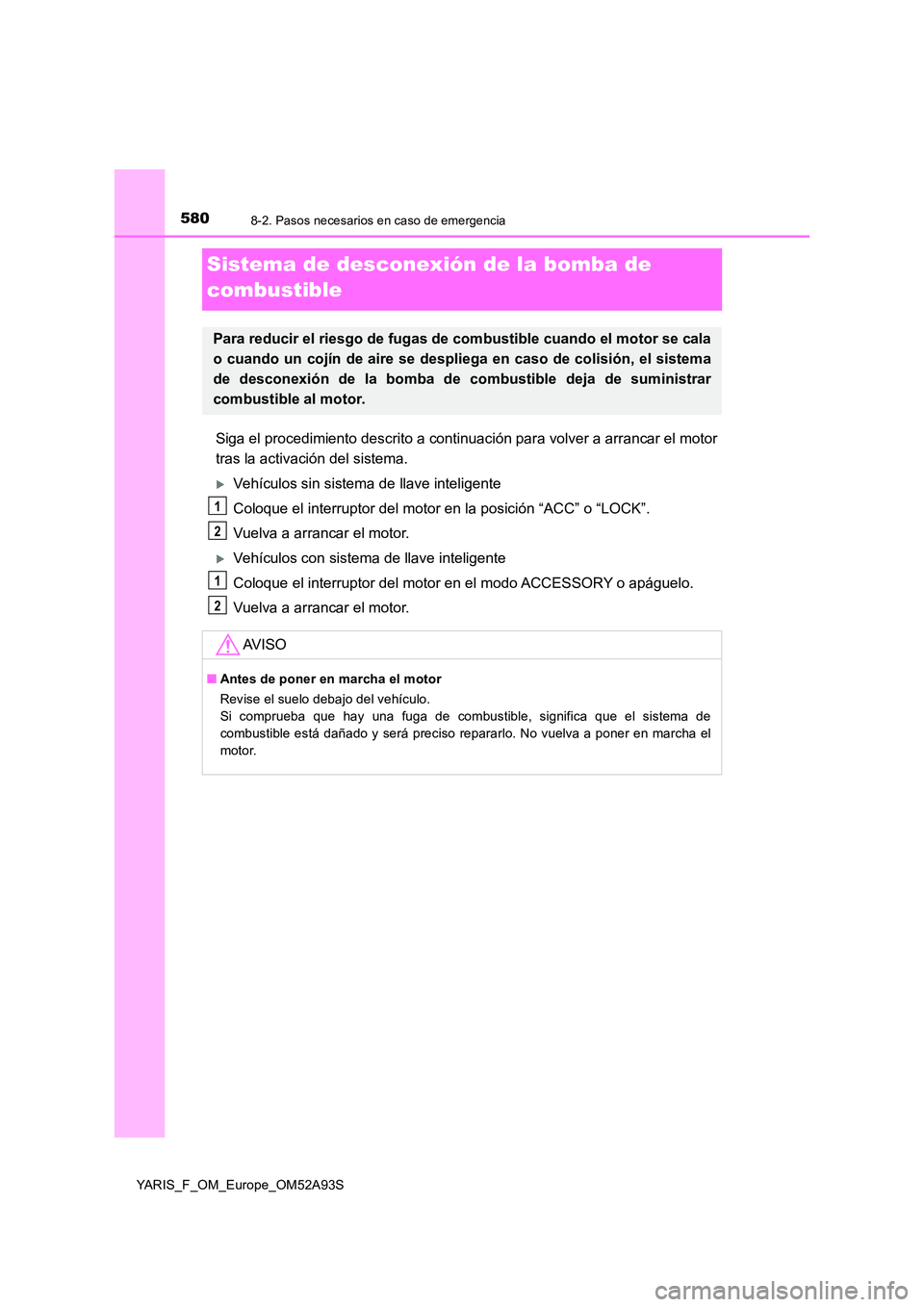

5808-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52A93S
Sistema de desconexión de la bomba de
combustible
Siga el procedimiento descrito a continuac ión para volver a arrancar el motor
tras la activación del sistema.
Vehículos sin sistema de llave inteligente
Coloque el interruptor del motor en la posición “ACC” o “LOCK”.
Vuelva a arrancar el motor.
Vehículos con sistema de llave inteligente
Coloque el interruptor del motor en el modo ACCESSORY o apáguelo.
Vuelva a arrancar el motor.
Para reducir el riesgo de fugas de combustible cuando el motor se cala
o cuando un cojín de aire se despliega en caso de colisión, el sistema
de desconexión de la bomba de combustible deja de suministrar
combustible al motor.
AV I S O
■ Antes de poner en marcha el motor
Revise el suelo debajo del vehículo.
Si comprueba que hay una fuga de combustible, significa que el sistema de
combustible está dañado y será preciso repararlo. No vuelva a poner en marcha el
motor.
1
2
1
2
