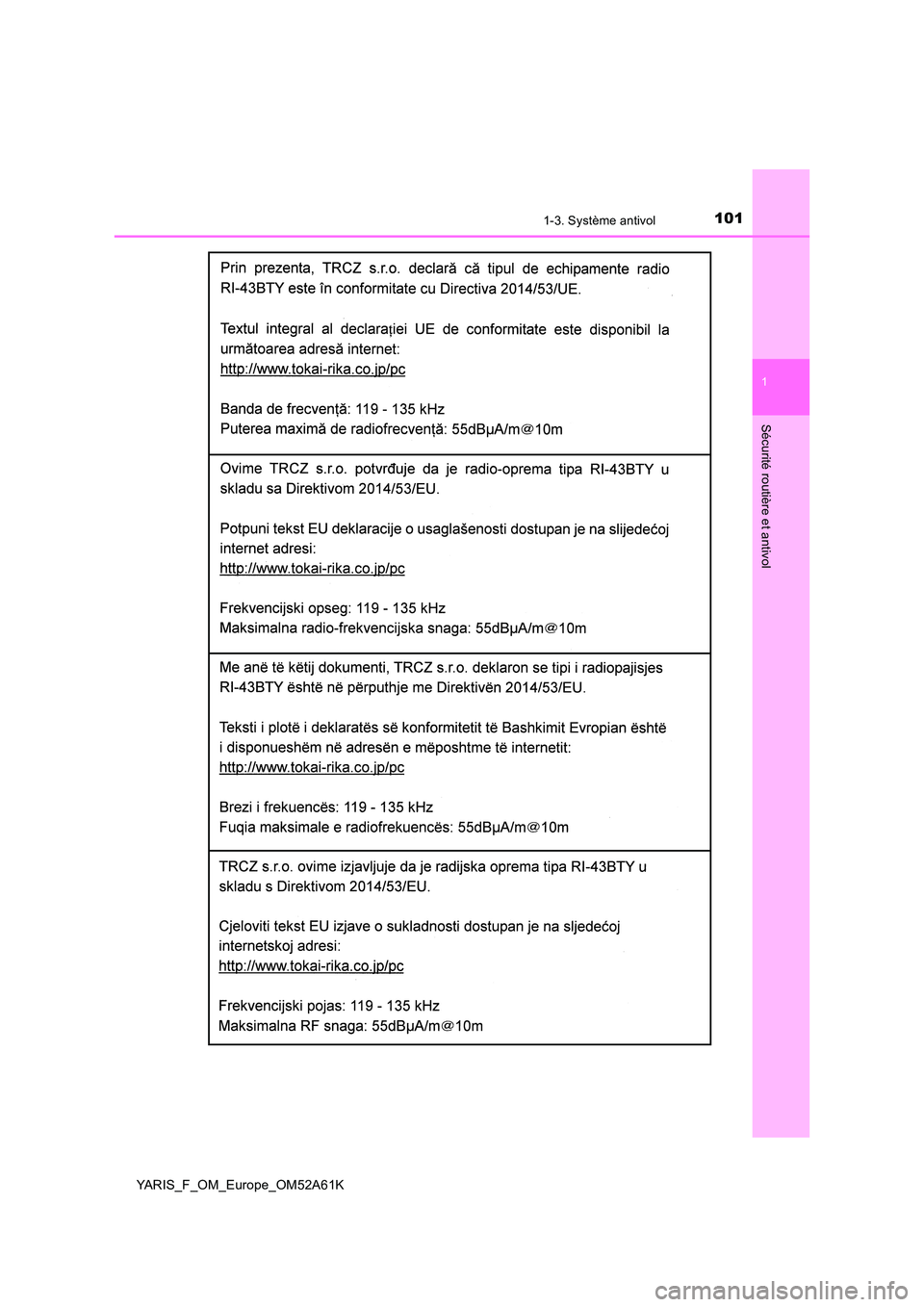

1011-3. Système antivol
1
Sécurité routière et antivol
YARIS_F_OM_Europe_OM52A61K

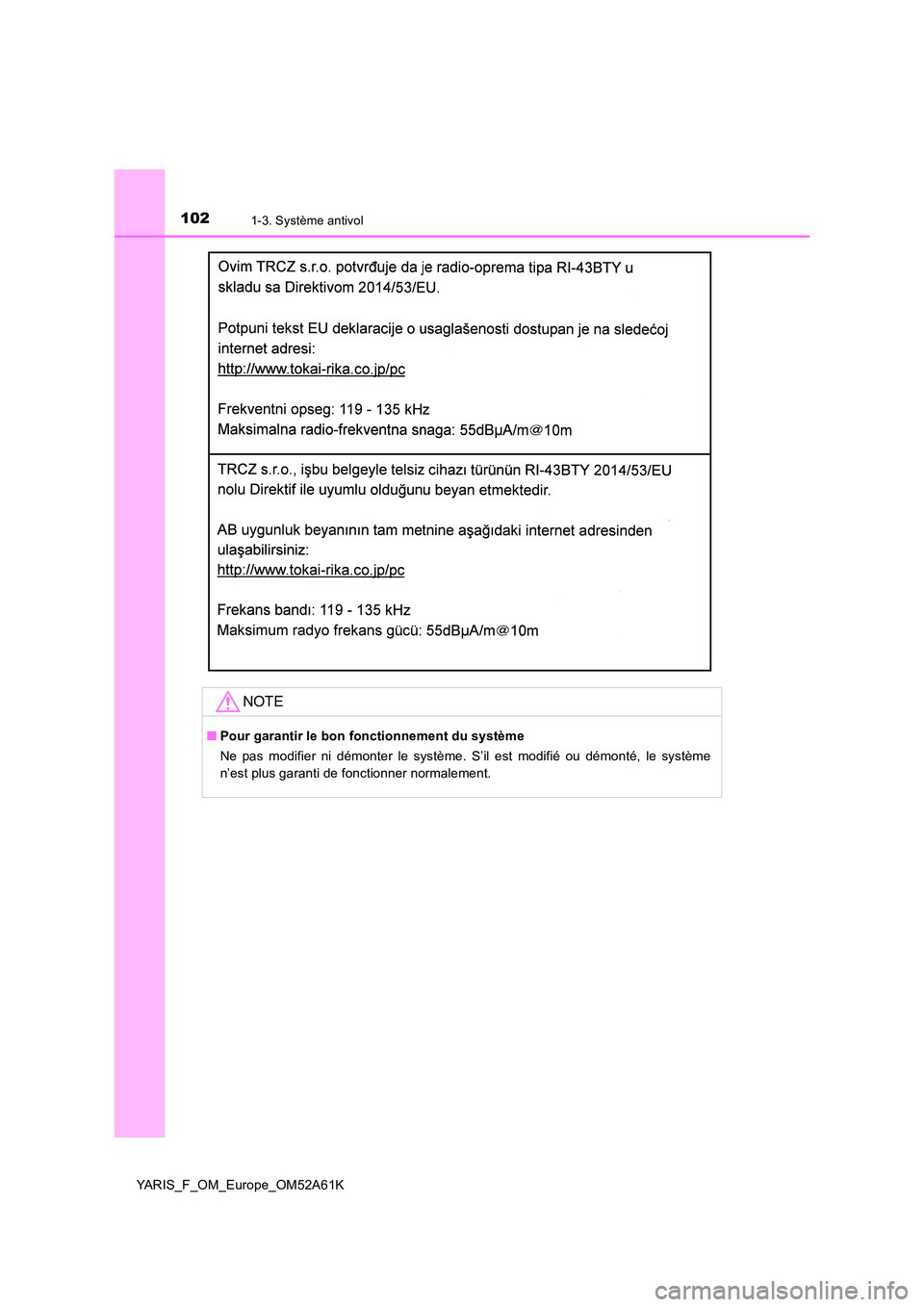

1021-3. Système antivol
YARIS_F_OM_Europe_OM52A61K
NOTE
■Pour garantir le bon fonctionnement du système
Ne pas modifier ni démonter le système. S’il est modifié ou démonté, le système
n’est plus garanti de fonctionner normalement.

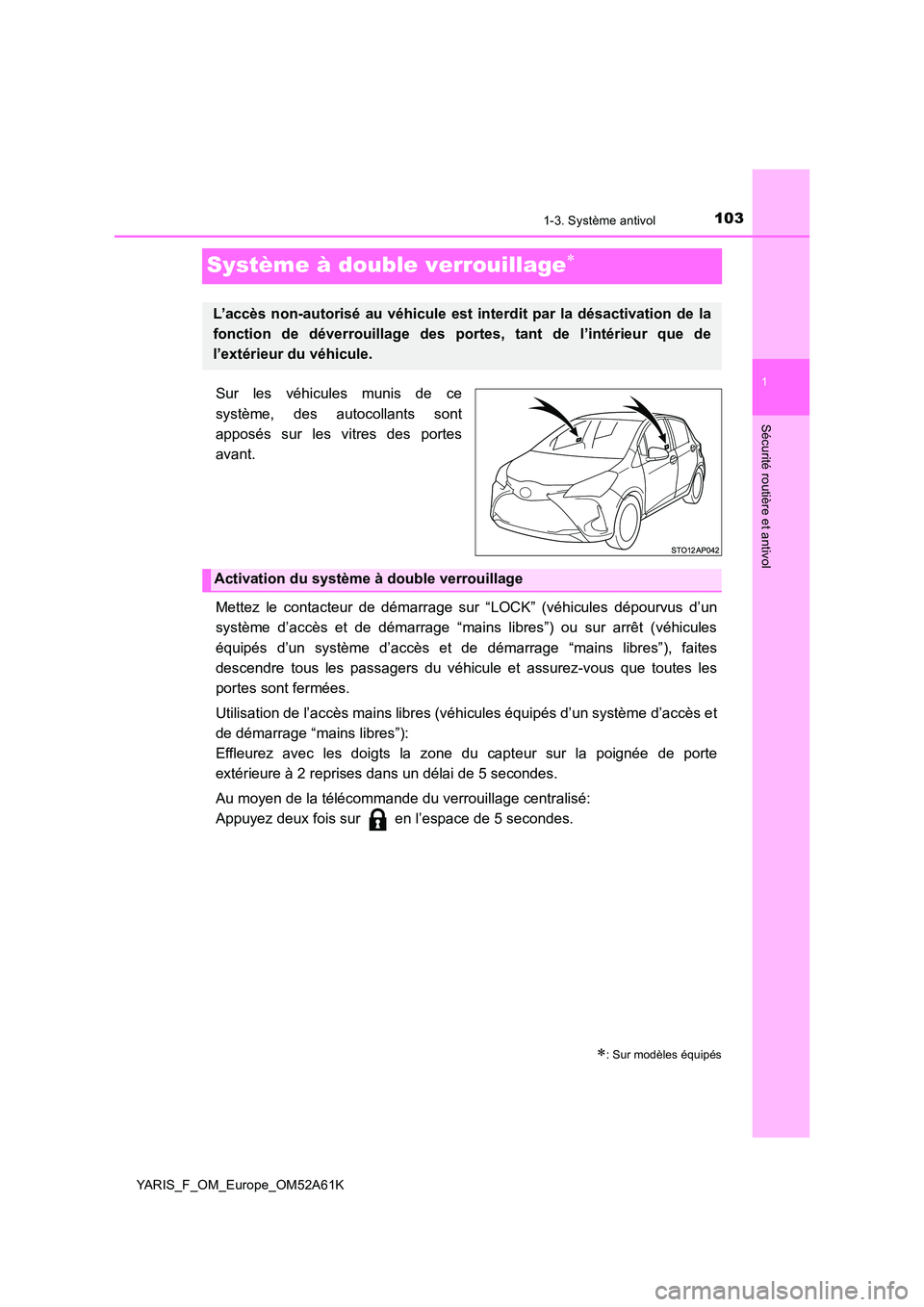

103
1
1-3. Système antivol
Sécurité routière et antivol
YARIS_F_OM_Europe_OM52A61K
Système à double verrouillage
Sur les véhicules munis de ce
système, des autocollants sont
apposés sur les vitres des portes
avant.
Mettez le contacteur de démarrage sur “LOCK” (véhicules dépourvus d’un
système d’accès et de démarrage “mains libres”) ou sur arrêt (véhicules
équipés d’un système d’accès et de démarrage “mains libres”), faites
descendre tous les passagers du véhicule et assurez-vous que toutes les
portes sont fermées.
Utilisation de l’accès mains libres (véhicules équipés d’un système d’accès et
de démarrage “mains libres”):
Effleurez avec les doigts la zone du capteur sur la poignée de porte
extérieure à 2 reprises dans un délai de 5 secondes.
Au moyen de la télécommande du verrouillage centralisé:
Appuyez deux fois sur en l’espace de 5 secondes.
: Sur modèles équipés
L’accès non-autorisé au véhicule est in terdit par la désactivation de la
fonction de déverrouillage des portes, tant de l’intérieur que de
l’extérieur du véhicule.
Activation du système à double verrouillage

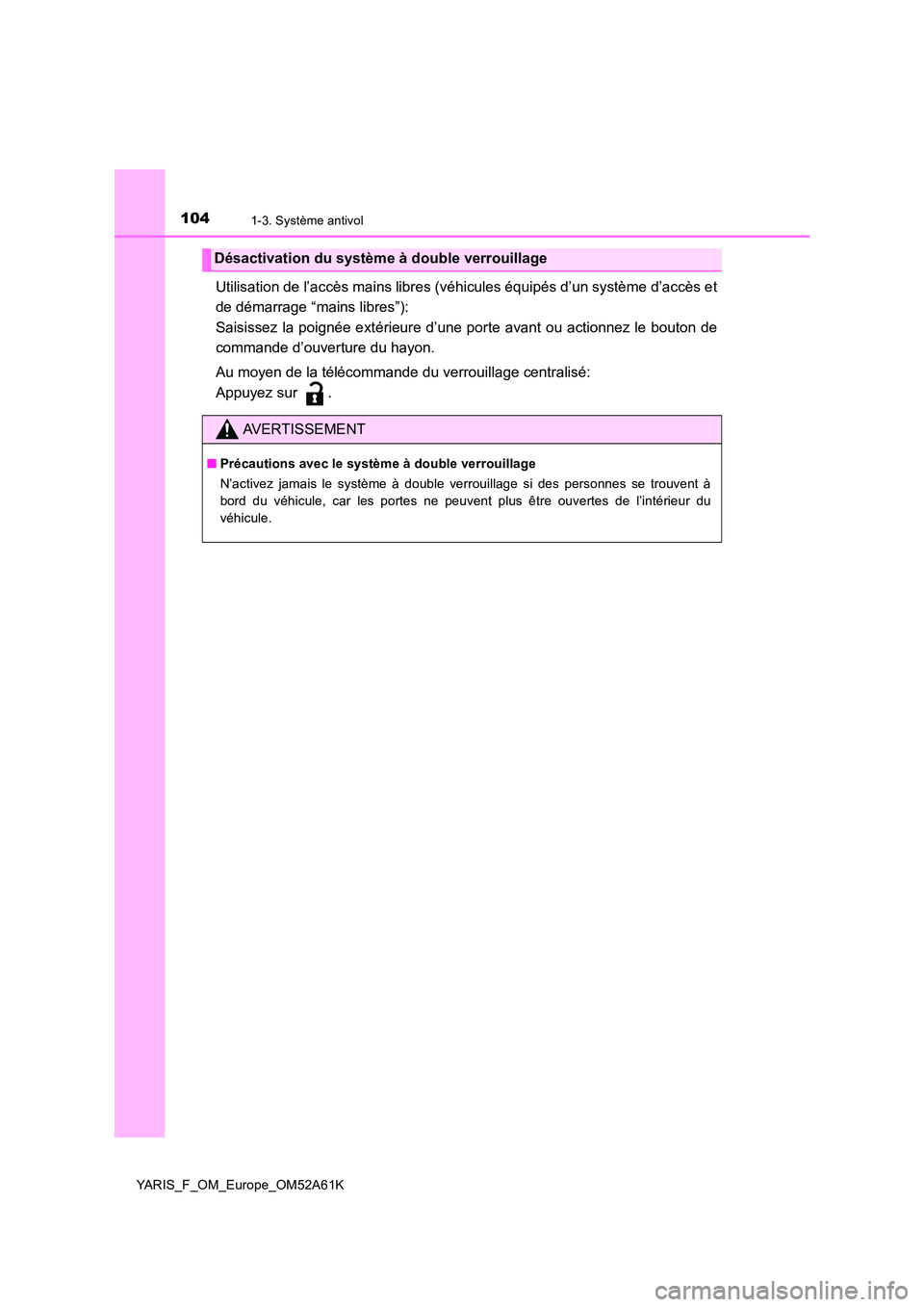

1041-3. Système antivol
YARIS_F_OM_Europe_OM52A61K
Utilisation de l’accès mains libres (véhicules équipés d’un système d’accès et
de démarrage “mains libres”):
Saisissez la poignée extérieure d’une porte avant ou actionnez le bouton de
commande d’ouverture du hayon.
Au moyen de la télécommande du verrouillage centralisé:
Appuyez sur .
Désactivation du système à double verrouillage
AVERTISSEMENT
■ Précautions avec le système à double verrouillage
N’activez jamais le système à double verrouillage si des personnes se trouvent à
bord du véhicule, car les portes ne peuvent plus être ouvertes de l’intérieur du
véhicule.

105

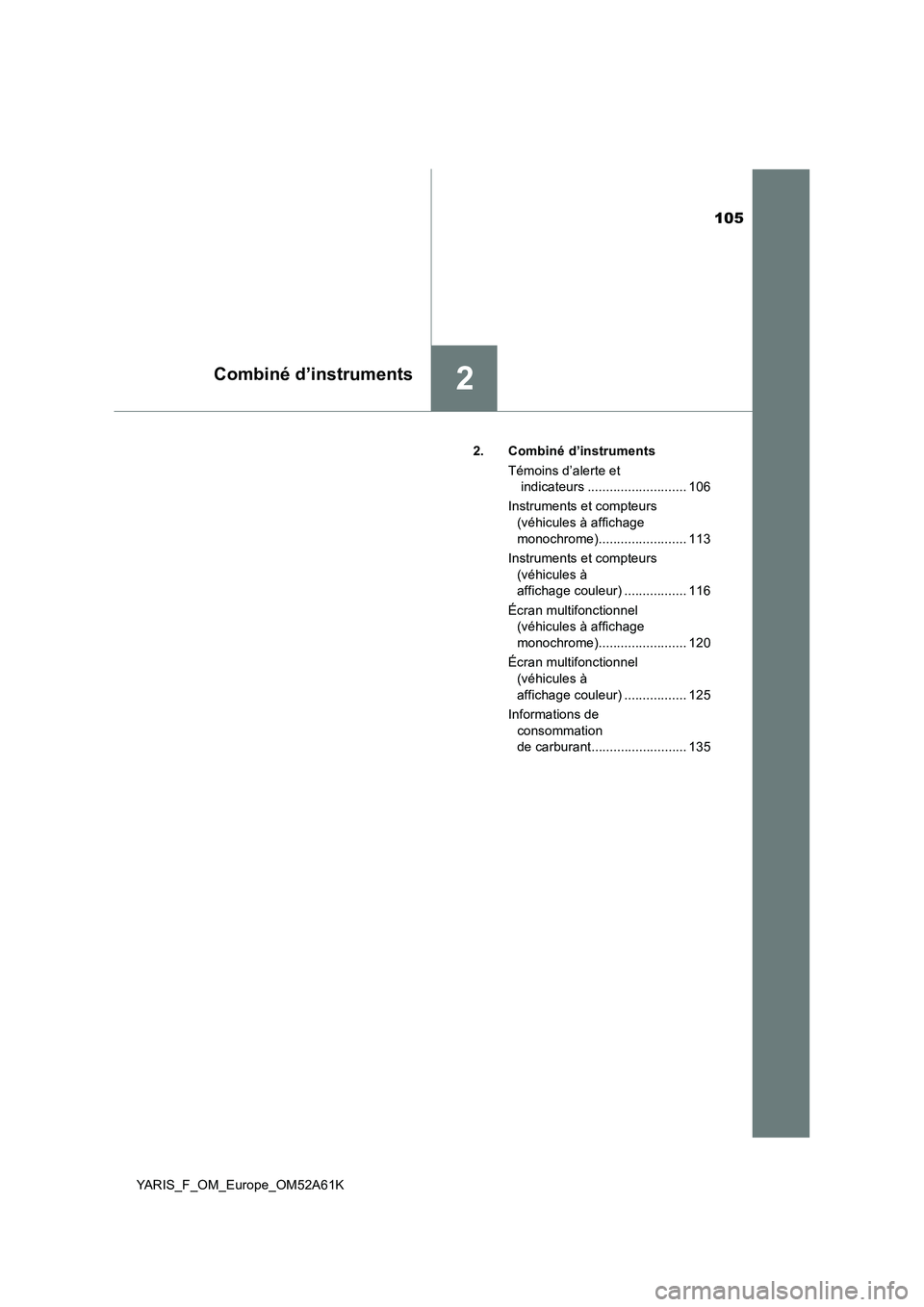

2Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K2. Combiné d’instruments
Témoins d’alerte et
indicateurs ........................... 106
Instruments et compteurs
(véhicules à affichage
monochrome)........................ 113
Instruments et compteurs
(véhicules à
affichage couleur) ................. 116
Écran multifonctionnel
(véhicules à affichage
monochrome)........................ 120
Écran multifonctionnel
(véhicules à
affichage couleur) ................. 125
Informations de
consommation
de carburant.......................... 135

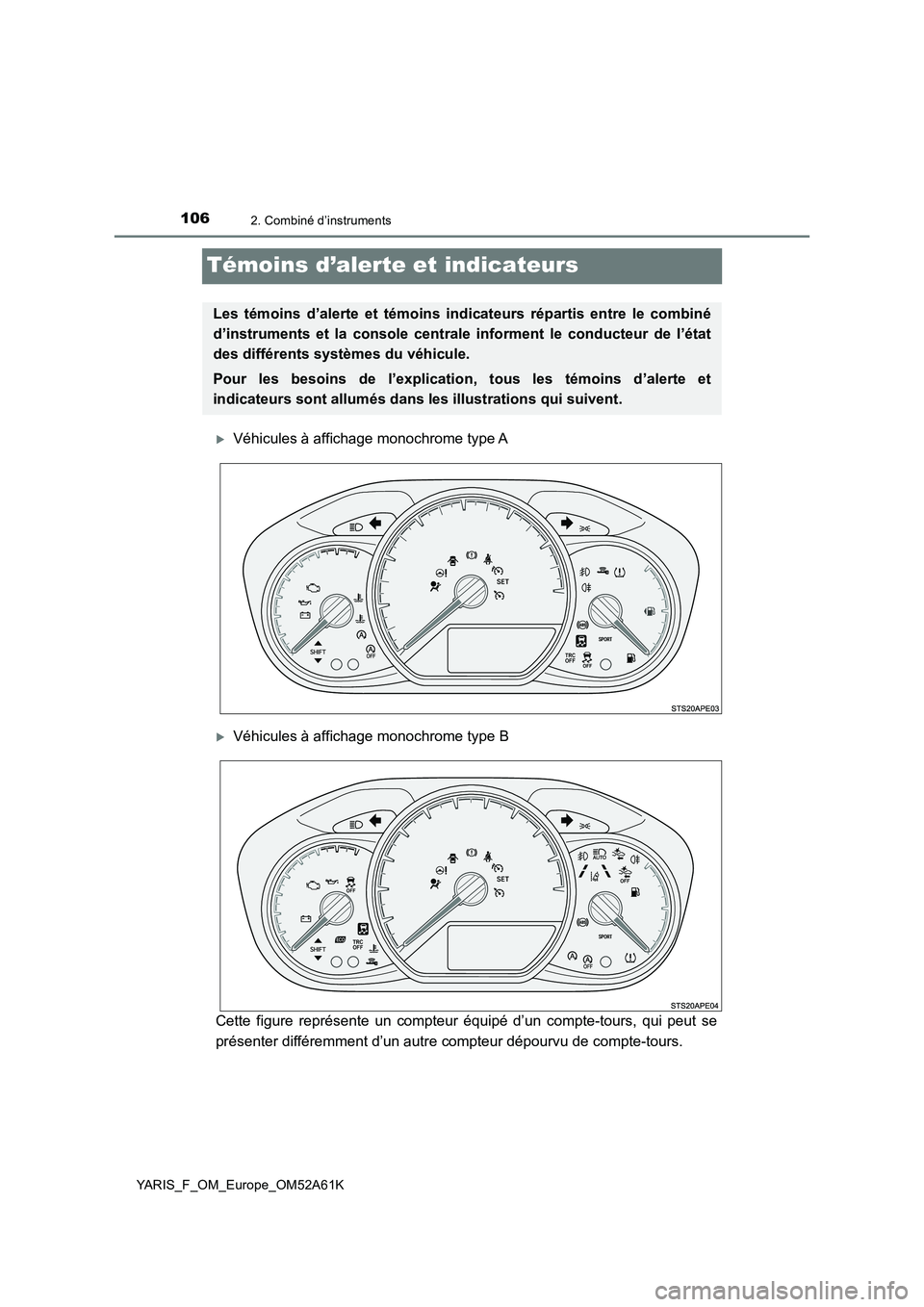

1062. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
Témoins d’alerte et indicateurs
Véhicules à affichage monochrome type A
Véhicules à affichage monochrome type B
Cette figure représente un compteur équipé d’un compte-tours, qui peut se
présenter différemment d’un autre compteur dépourvu de compte-tours.
Les témoins d’alerte et témoins indicateurs répartis entre le combiné
d’instruments et la console centrale informent le conducteur de l’état
des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

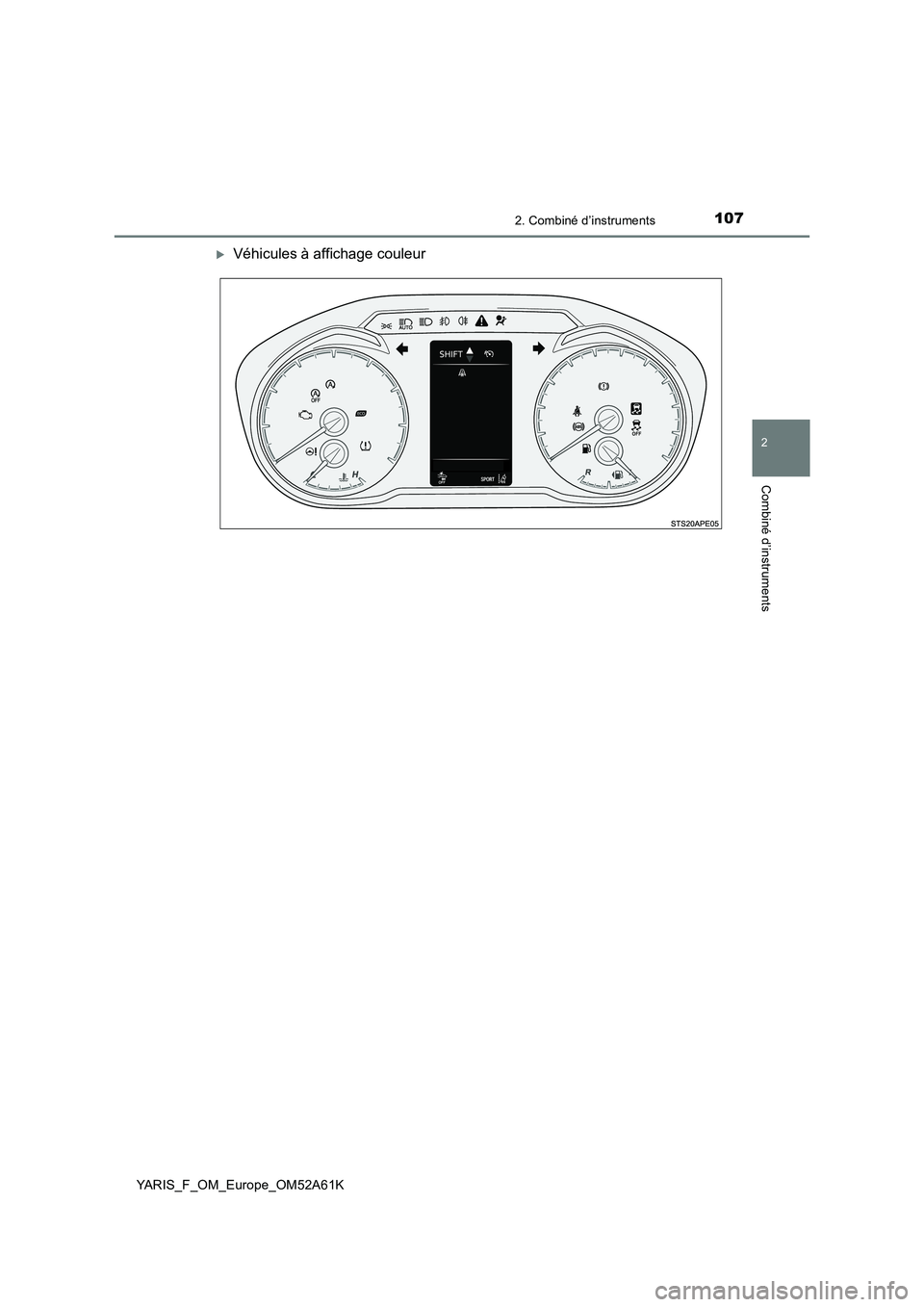

1072. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
Véhicules à affichage couleur

1082. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
Les témoins d’alerte informent le conducteur de toute anomalie touchant les
systèmes indiqués du véhicule.
Témoins d’alerte
*1, 4Témoin d’alerte de système
de freinage ( P. 579)
*1Témoin d’alerte de système
de direction assistée
électrique ( P. 580)
*1, 8
Témoin d’alerte du circuit
de charge ( P. 579)
*1, 2, 5
Témoin d’alerte PCS
( P. 581)
*9, 10
Témoin d’alerte du circuit
de charge ( P. 579)
*1, 2, 4
Témoin de perte
d’adhérence ( P. 581)
*1, 8Témoin d’alerte de basse
pression d’huile moteur
( P. 579)
*2, 8
(Jaune)
Témoin de feux de route
automatiques ( P. 582)
*9, 10Témoin d’alerte de basse
pression d’huile moteur
( P. 579)
*2, 8
(Jaune)
Témoin indicateur de
régulateur de vitesse
( P. 582)
*1, 8
(Rouge)
Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
( P. 580)
*2, 8
(Jaune)
Témoin indicateur LDA
( P. 5 8 2 )
*9, 10Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
( P. 580)
*2, 7, 8
(Jaune)
Indicateurs de marquage
de voie ( P. 582)
*1Témoin indicateur
d’anomalie de
fonctionnement ( P. 580)
*8
(Jaune)
Témoin de limiteur de
vitesse ( P. 582)
*1Témoin d’alerte SRS
( P. 580)
*1, 2, 5
Témoin de désactivation
Stop & Start ( P. 5 8 2 )
*1, 4
Témoin d’alerte ABS
( P. 580)
*2, 3, 8
(Jaune)
Témoin de système
d’accès et de démarrage
“mains libres” ( P. 5 8 2 )

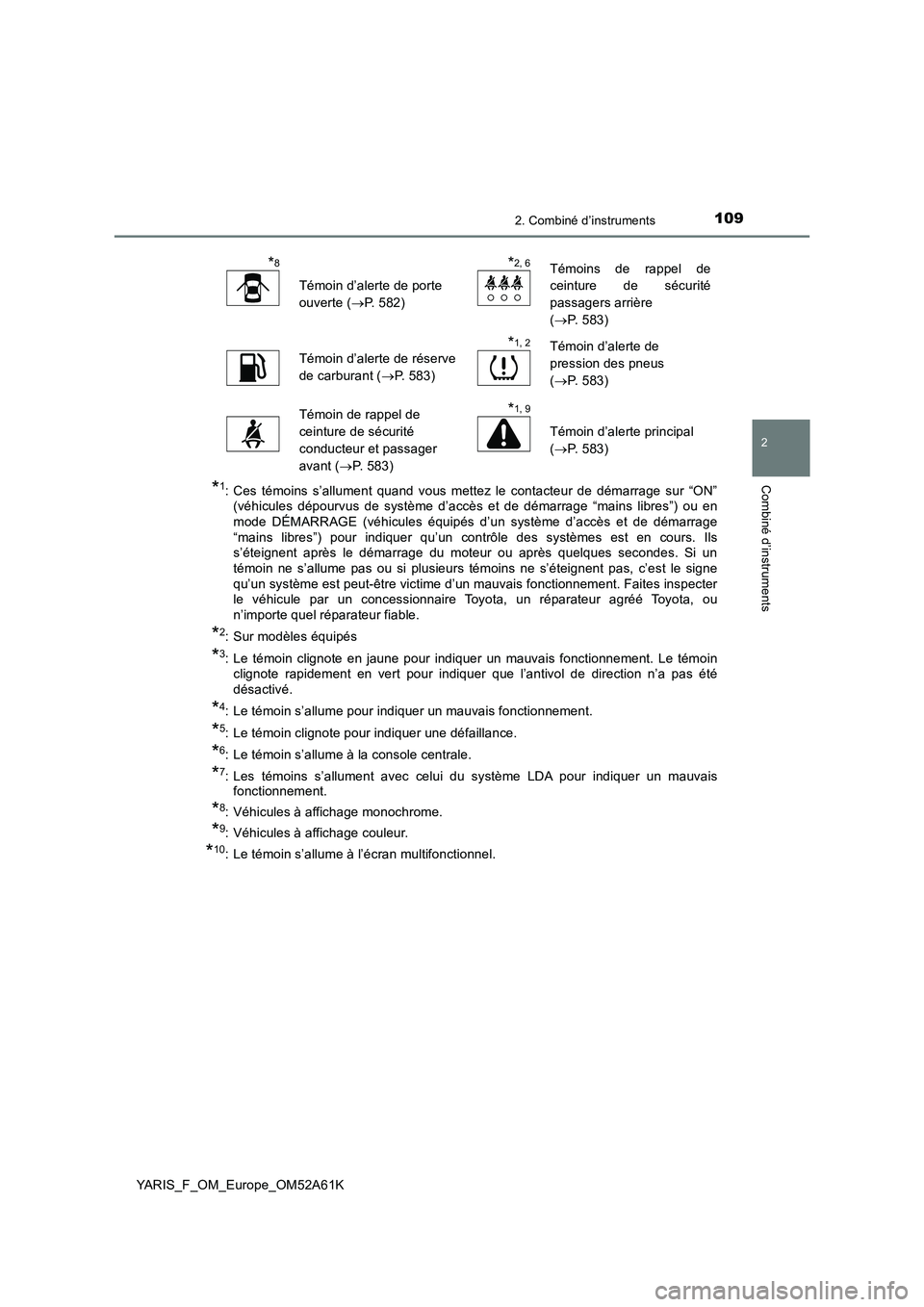

1092. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si un
témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas, c’est le signe
qu’un système est peut-être victime d’un mauvais fonctionnement. Faites inspecter
le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
*2: Sur modèles équipés
*3: Le témoin clignote en jaune pour indiquer un mauvais fonctionnement. Le témoin
clignote rapidement en vert pour indiquer que l’antivol de direction n’a pas été
désactivé.
*4: Le témoin s’allume pour indiquer un mauvais fonctionnement.
*5: Le témoin clignote pour indiquer une défaillance.
*6: Le témoin s’allume à la console centrale.
*7: Les témoins s’allument avec celui du système LDA pour indiquer un mauvais
fonctionnement.
*8: Véhicules à affichage monochrome.
*9: Véhicules à affichage couleur.
*10: Le témoin s’allume à l’écran multifonctionnel.
*8
Témoin d’alerte de porte
ouverte (P. 582)
*2, 6Témoins de rappel de
ceinture de sécurité
passagers arrière
(P. 583)
Témoin d’alerte de réserve
de carburant (P. 583)*1, 2Témoin d’alerte de
pression des pneus
(P. 583)
Témoin de rappel de
ceinture de sécurité
conducteur et passager
avant (P. 583)*1, 9
Témoin d’alerte principal
(P. 583)

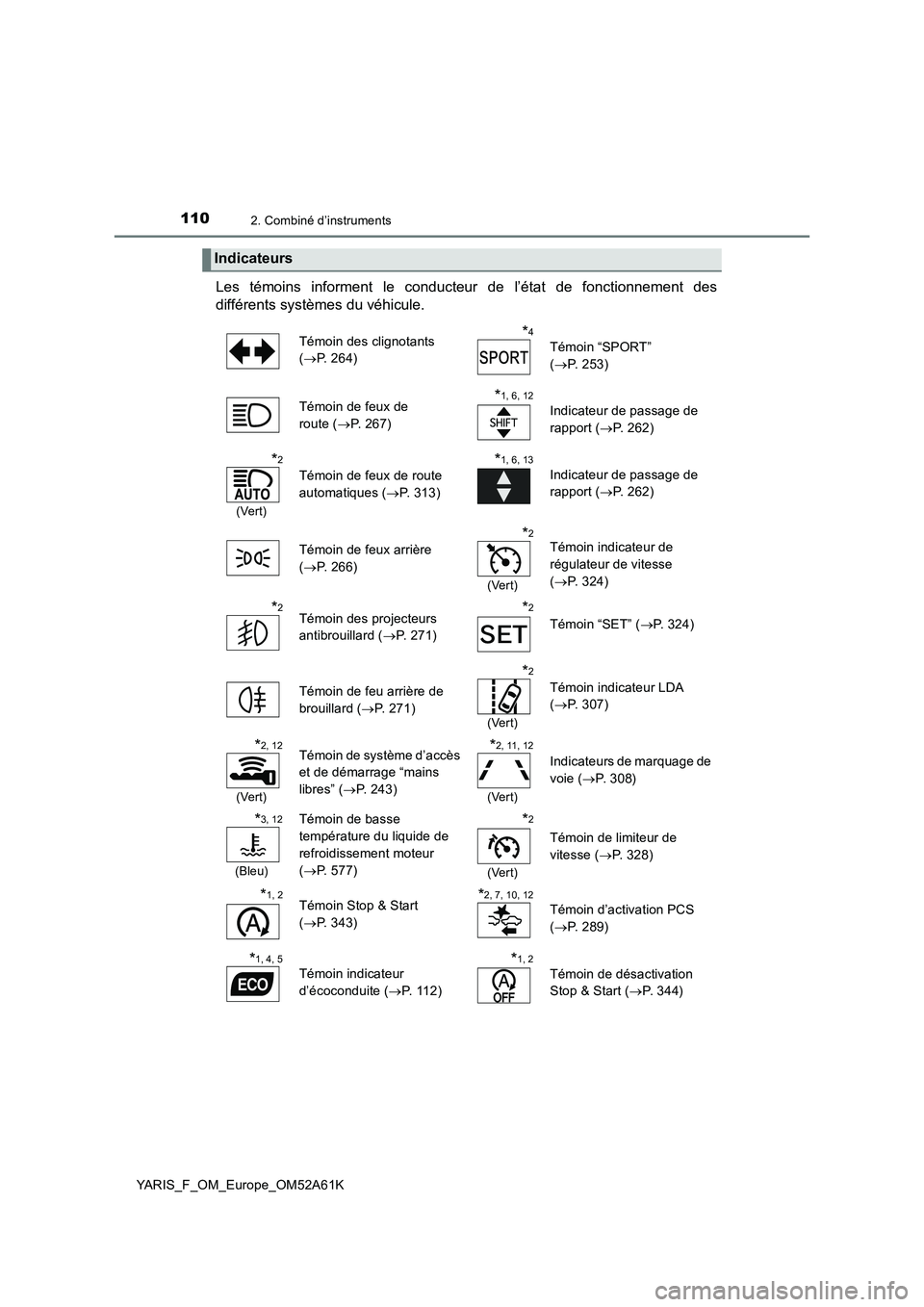

1102. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
Les témoins informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
Indicateurs
Témoin des clignotants
( P. 264)
*4
Témoin “SPORT”
( P. 253)
Témoin de feux de
route ( P. 2 6 7 )
*1, 6, 12
Indicateur de passage de
rapport ( P. 262)
*2
(Vert)
Témoin de feux de route
automatiques ( P. 313)
*1, 6, 13
Indicateur de passage de
rapport ( P. 262)
Témoin de feux arrière
( P. 266)
*2
(Vert)
Témoin indicateur de
régulateur de vitesse
( P. 324)
*2Témoin des projecteurs
antibrouillard ( P. 2 7 1 )
*2
Témoin “SET” (P. 324)
Témoin de feu arrière de
brouillard ( P. 271)
*2
(Vert)
Témoin indicateur LDA
( P. 307)
*2, 12
(Vert)
Témoin de système d’accès
et de démarrage “mains
libres” ( P. 243)
*2, 11, 12
(Vert)
Indicateurs de marquage de
voie ( P. 3 0 8 )
*3, 12
(Bleu)
Témoin de basse
température du liquide de
refroidissement moteur
( P. 577)
*2
(Vert)
Témoin de limiteur de
vitesse ( P. 328)
*1, 2Témoin Stop & Start
( P. 343)
*2, 7, 10, 12
Témoin d’activation PCS
( P. 289)
*1, 4, 5
Témoin indicateur
d’écoconduite ( P. 1 1 2 )
*1, 2
Témoin de désactivation
Stop & Start ( P. 3 4 4 )
