4917-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52A61K
Positionnement d’un cric d’atelier
◆Avant
◆Arrière
Lorsque vous utilisez un cric d’atelier, respectez les instructions du
manuel fourni avec le cric et effectuez l’opération en toute sécurité.
Lorsque vous levez votre véhicule avec un cric d’atelier, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d’endommager votre véhicule ou de vous faire blesser.

4927-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52A61K

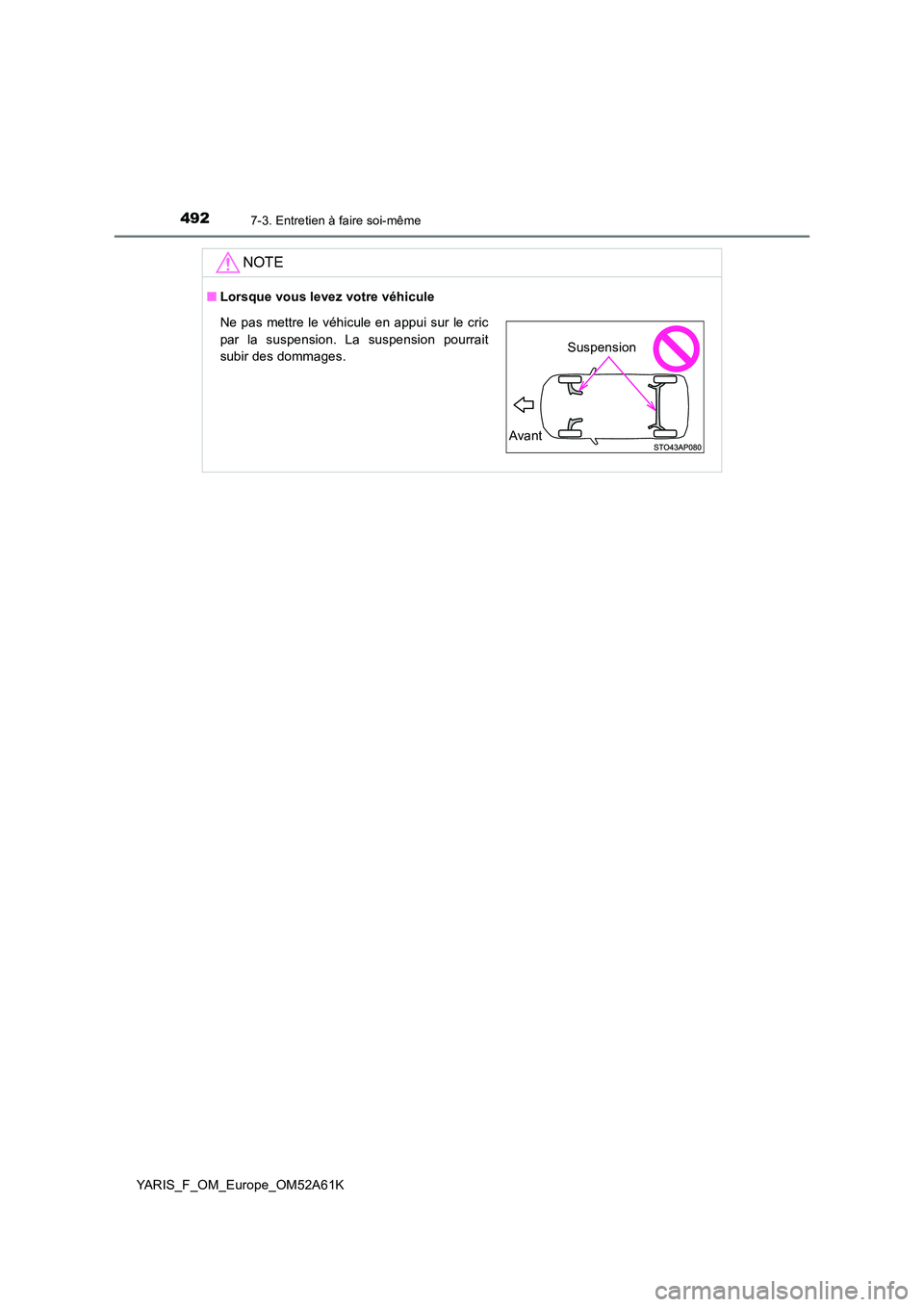

NOTE
■Lorsque vous levez votre véhicule
Ne pas mettre le véhicule en appui sur le cric
par la suspension. La suspension pourrait
subir des dommages.
Avant
Suspension

4937-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52A61K

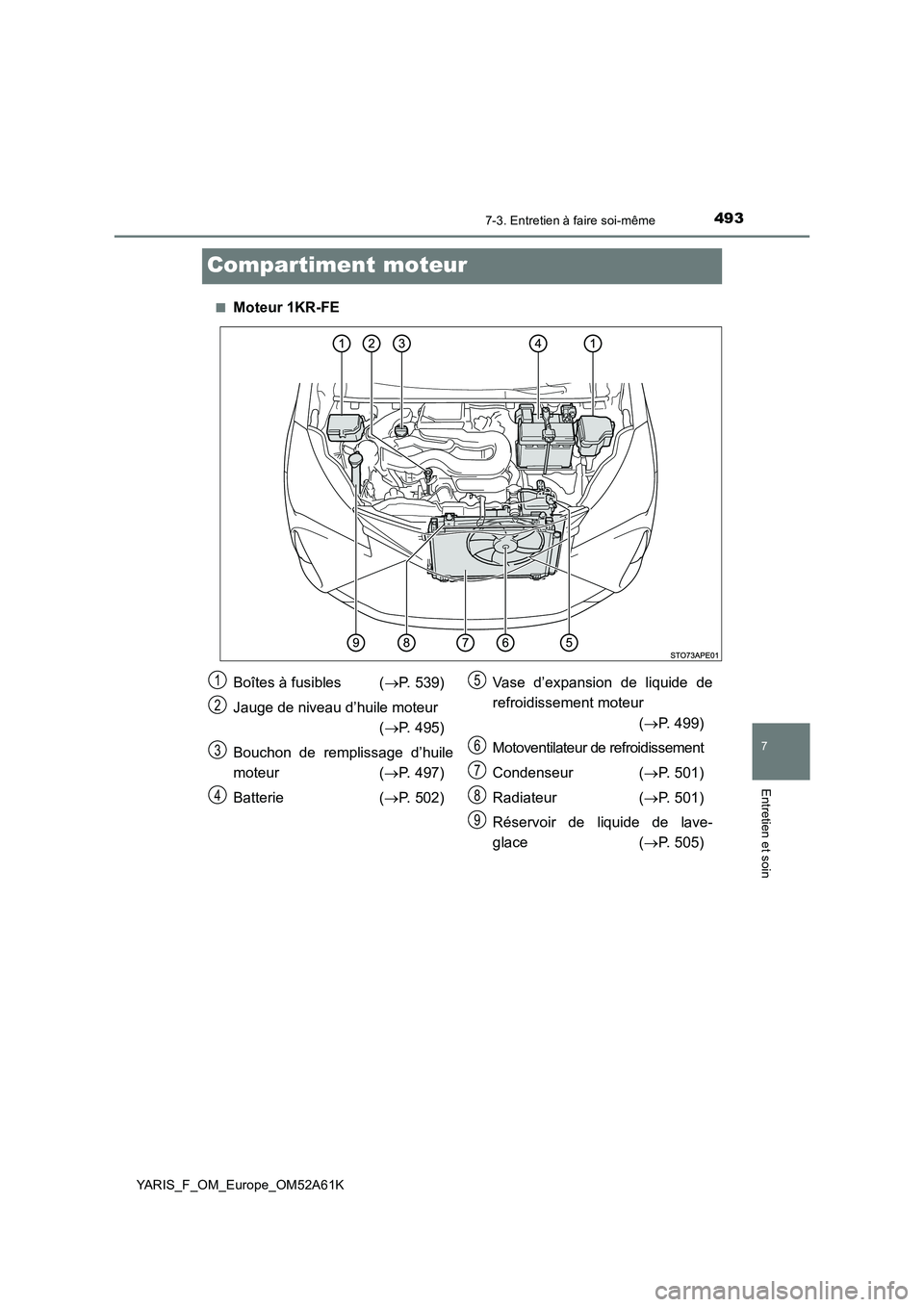

Compartiment moteur
■Moteur 1KR-FE
Boîtes à fusibles (P. 539)
Jauge de niveau d’huile moteur
(P. 495)
Bouchon de remplissage d’huile
moteur (P. 497)
Batterie (P. 502)Vase d’expansion de liquide de
refroidissement moteur
(P. 499)
Motoventilateur de refroidissement
Condenseur (P. 501)
Radiateur (P. 501)
Réservoir de liquide de lave-
glace (P. 505)1
2
3
4
5
6
7
8
9

4947-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52A61K■

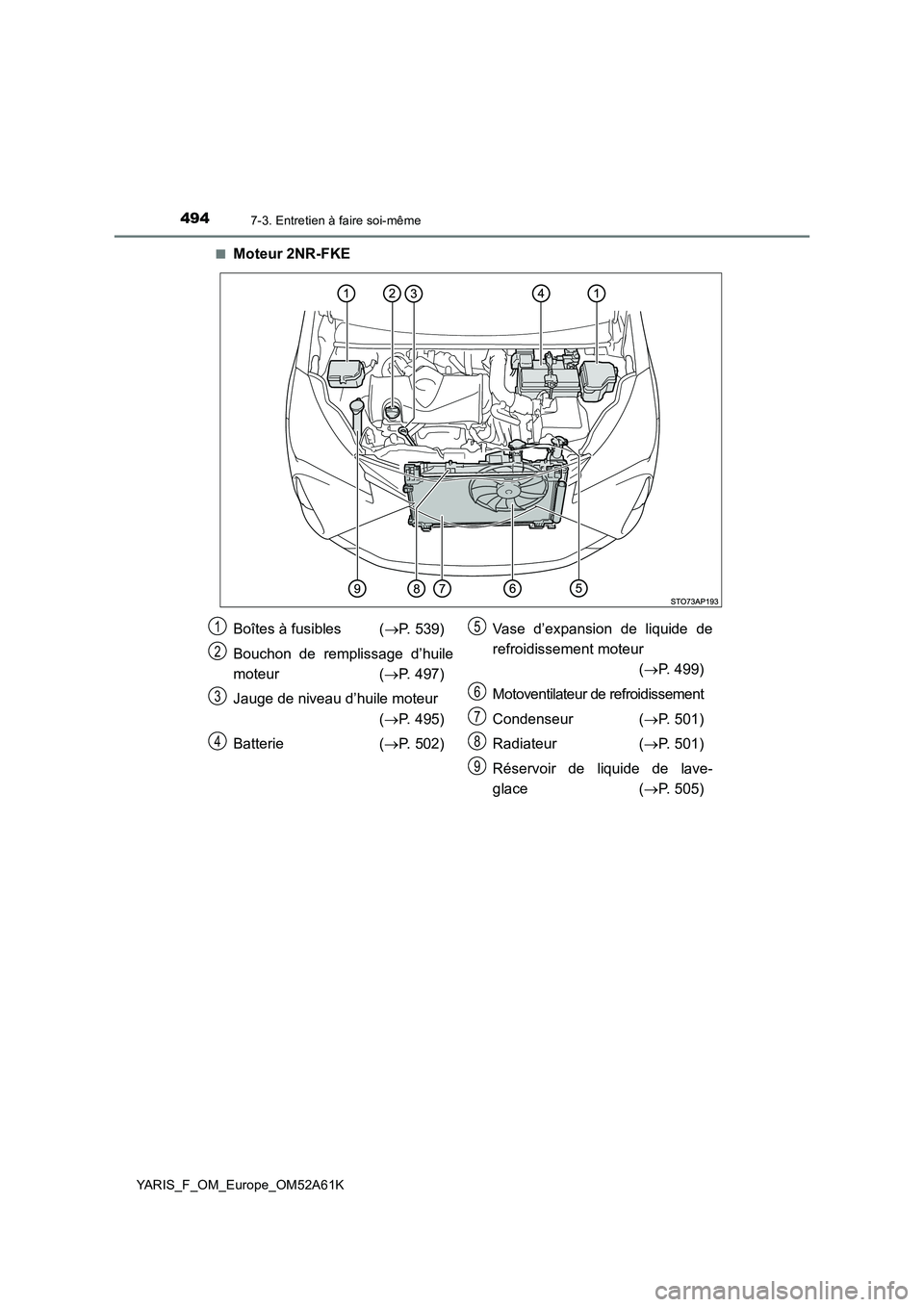

Moteur 2NR-FKE
Boîtes à fusibles (P. 539)
Bouchon de remplissage d’huile
moteur (P. 497)
Jauge de niveau d’huile moteur
(P. 495)
Batterie (P. 502)Vase d’expansion de liquide de
refroidissement moteur
(P. 499)
Motoventilateur de refroidissement
Condenseur (P. 501)
Radiateur (P. 501)
Réservoir de liquide de lave-
glace (P. 505)1
2
3
4
5
6
7
8
9

4957-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52A61K

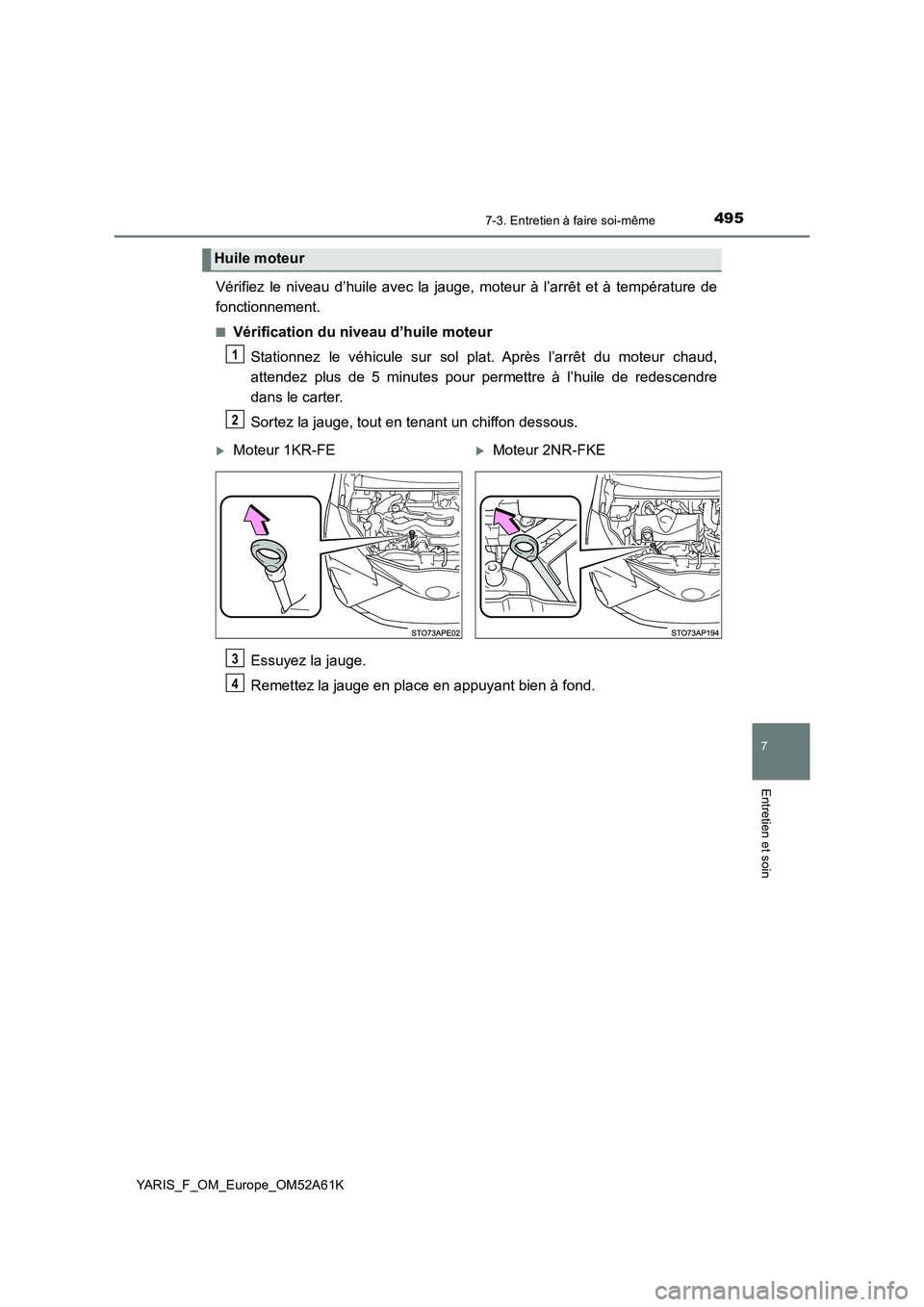

Vérifiez le niveau d’huile avec la jauge, moteur à l’arrêt et à température de
fonctionnement.
■Vérification du niveau d’huile moteur
Stationnez le véhicule sur sol plat. Après l’arrêt du moteur chaud,
attendez plus de 5 minutes pour permettre à l’huile de redescendre
dans le carter.
Sortez la jauge, tout en tenant un chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Huile moteur
1
2
Moteur 1KR-FEMoteur 2NR-FKE
3
4

4967-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52A61K

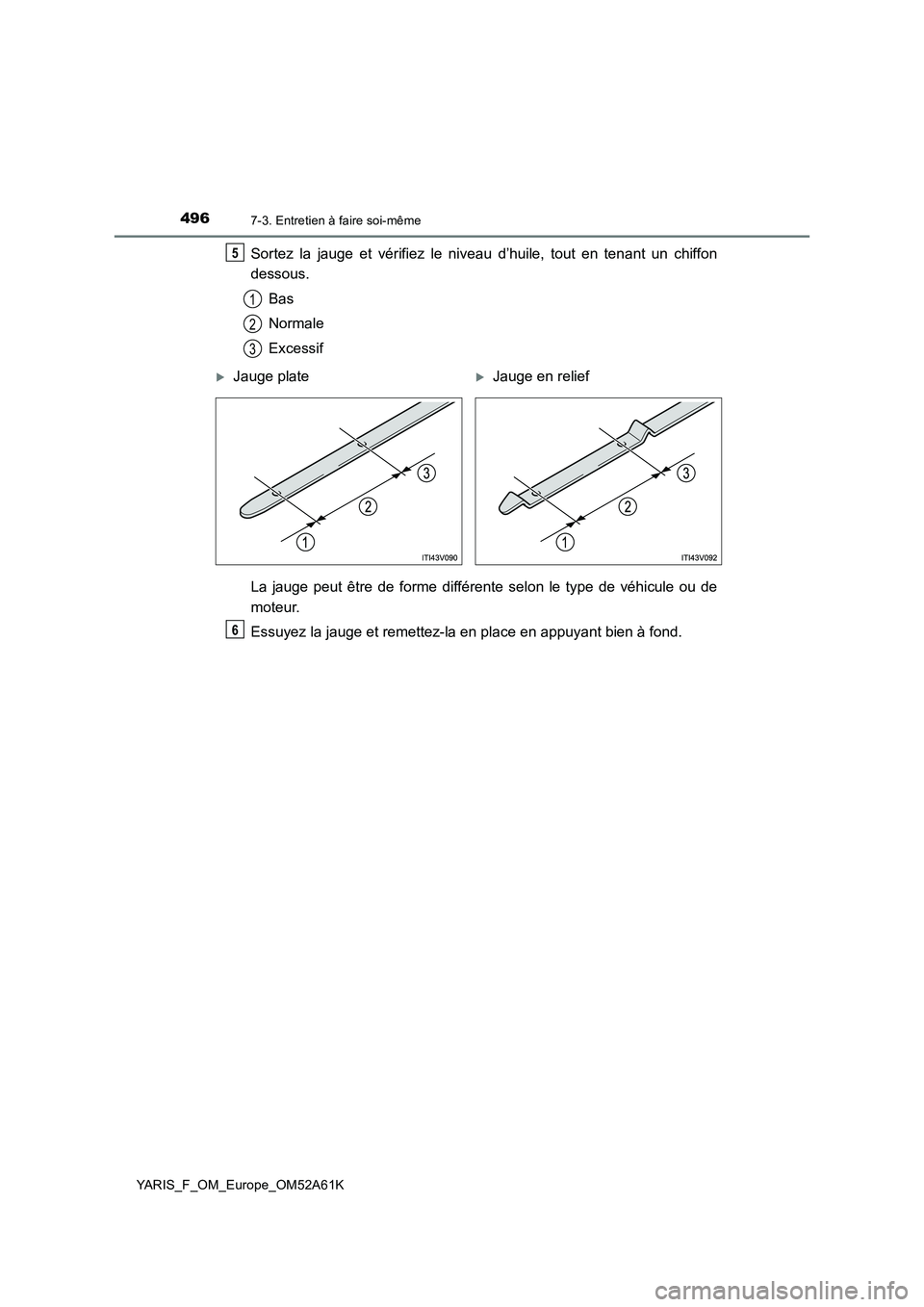

Sortez la jauge et vérifiez le niveau d’huile, tout en tenant un chiffon
dessous.
Bas
Normale
Excessif
La jauge peut être de forme différente selon le type de véhicule ou de
moteur.
Essuyez la jauge et remettez-la en place en appuyant bien à fond.5
1
2
3
Jauge plateJauge en relief
6

4977-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52A61K■
Appoint en huile moteur
Si le niveau d’huile est sous le repère mini ou à peine au-dessus, faites
l’appoint avec une huile moteur de même type que celle déjà dans le
moteur.
Avant de faire l’appoint, vérifiez le type d’huile à utiliser et préparez
l’outillage dont vous avez besoin.
Retirez le bouchon de remplissage d’huile en le tournant vers la gauche.
Versez l’huile moteur en petit filet et vérifiez régulièrement le niveau
avec la jauge.
Revissez le bouchon de remplissage d’huile en le tournant vers la droite.
Moteur 1KR-FEMoteur 2NR-FKE
Choix de l’huile moteurP. 6 4 8
Quantité d’huile
(Mini.  Maxi.)1,3 L (1,4 qt., 1,1 lmp.qt.)
Éléments Entonnoir propre
1
2
3

4987-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52A61K

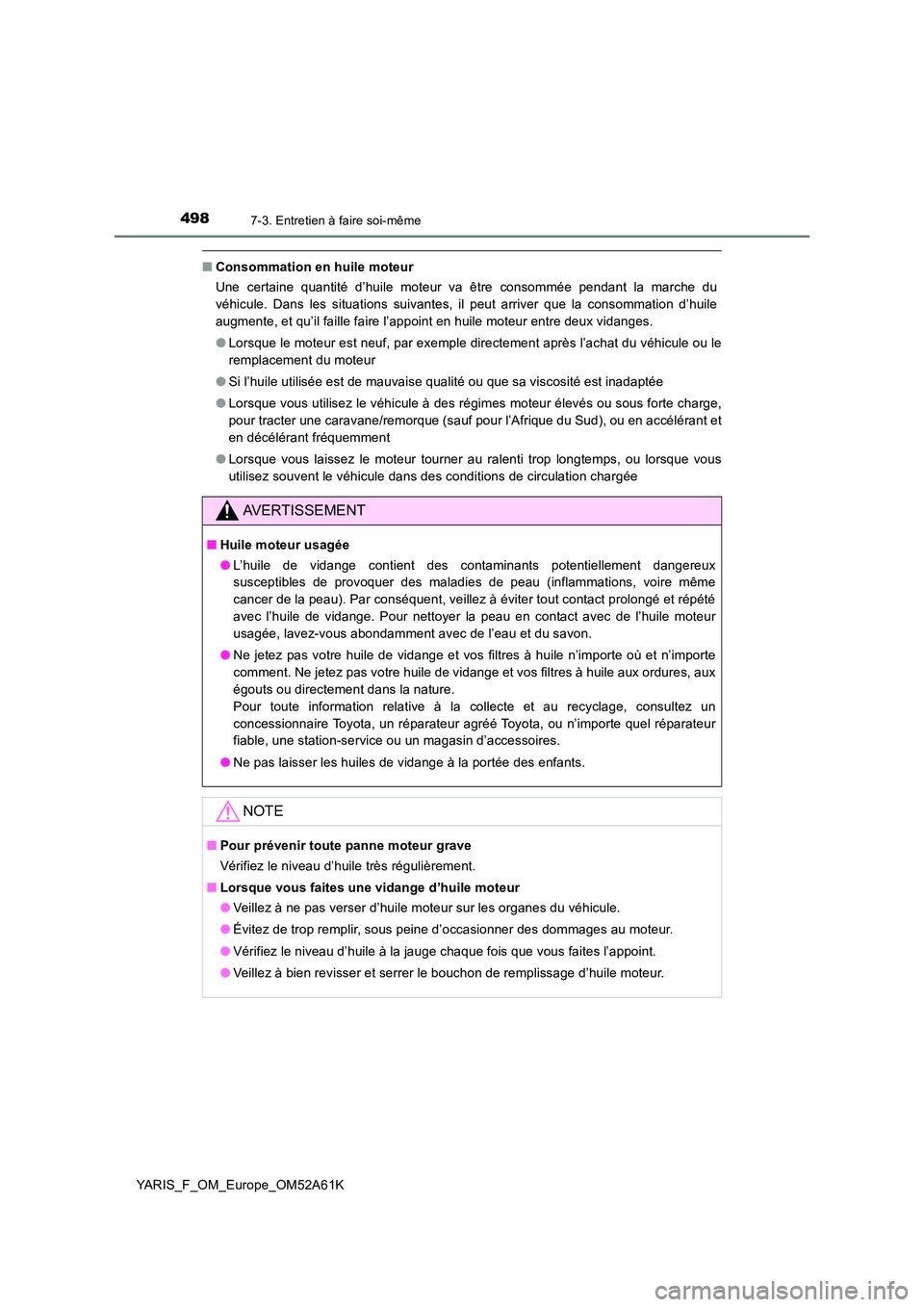

■Consommation en huile moteur
Une certaine quantité d’huile moteur va être consommée pendant la marche du
véhicule. Dans les situations suivantes, il peut arriver que la consommation d’huile
augmente, et qu’il faille faire l’appoint en huile moteur entre deux vidanges.
● Lorsque le moteur est neuf, par exemple directement après l’achat du véhicule ou le
remplacement du moteur
● Si l’huile utilisée est de mauvaise qualité ou que sa viscosité est inadaptée
● Lorsque vous utilisez le véhicule à des régimes moteur élevés ou sous forte charge,
pour tracter une caravane/remorque (sauf pour l’Afrique du Sud), ou en accélérant et
en décélérant fréquemment
● Lorsque vous laissez le moteur tourner au ralenti trop longtemps, ou lorsque vous
utilisez souvent le véhicule dans des conditions de circulation chargée
AVERTISSEMENT
■ Huile moteur usagée
● L’huile de vidange contient des contaminants potentiellement dangereux
susceptibles de provoquer des maladies de peau (inflammations, voire même
cancer de la peau). Par conséquent, veillez à éviter tout contact prolongé et répété
avec l’huile de vidange. Pour nettoyer la peau en contact avec de l’huile moteur
usagée, lavez-vous abondamment avec de l’eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n’importe où et n’importe
comment. Ne jetez pas votre huile de vidange et vos filtres à huile aux ordures, aux
égouts ou directement dans la nature.
Pour toute information relative à la collecte et au recyclage, consultez un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable, une station-service ou un magasin d’accessoires.
● Ne pas laisser les huiles de vidange à la portée des enfants.
NOTE
■Pour prévenir toute panne moteur grave
Vérifiez le niveau d’huile très régulièrement.
■ Lorsque vous faites une vidange d’huile moteur
● Veillez à ne pas verser d’huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d’occasionner des dommages au moteur.
● Vérifiez le niveau d’huile à la jauge chaque fois que vous faites l’appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d’huile moteur.

4997-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52A61K

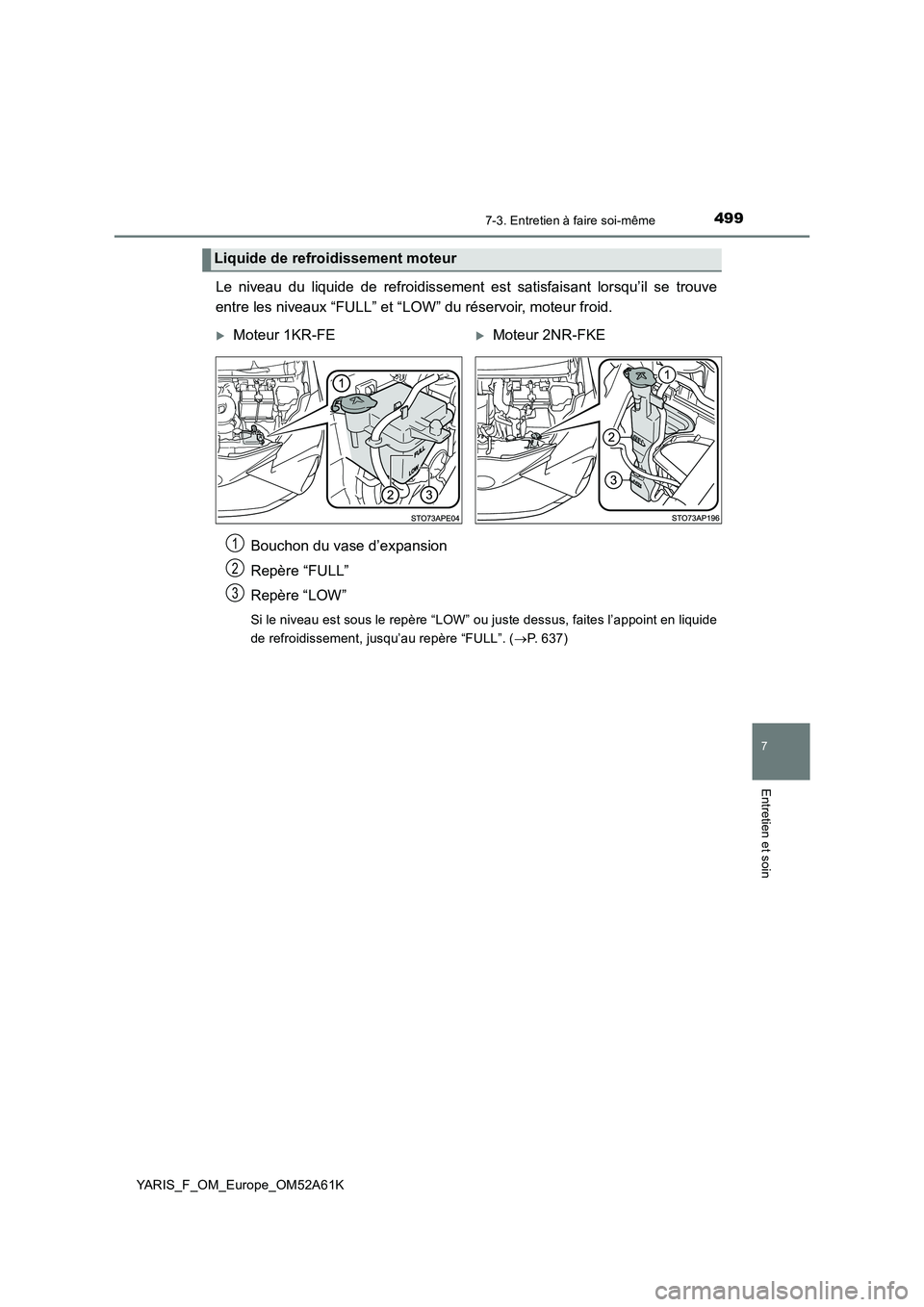

Le niveau du liquide de refroidissement est satisfaisant lorsqu’il se trouve
entre les niveaux “FULL” et “LOW” du réservoir, moteur froid.
Bouchon du vase d’expansion
Repère “FULL”
Repère “LOW”
Si le niveau est sous le repère “LOW” ou juste dessus, faites l’appoint en liquide
de refroidissement, jusqu’au repère “FULL”. ( P. 637)
Liquide de refroidissement moteur
Moteur 1KR-FEMoteur 2NR-FKE
1
2
3

5007-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52A61K
■Choix du liquide de refroidissement
Utilisez uniquement du liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou équivalent haut de gamme, à base
d’éthylène glycol, ne contenant ni silicates, ni amines, ni nitrites, ni borates, et à
technologie d’acide organique hybride de longue durée.
Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super
longue durée» est un mélange composé à 50% de liquide de refroidissement et à 50%
d’eau déminéralisée. (Température minimum: -35 C [-31F])
Pour tout complément d’information sur le liquide de refroidissement, prenez contact
avec un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel
réparateur fiable.
■ Si le niveau du liquide de refroidissement redescend peu de temps après
l’appoint
Contrôlez visuellement le radiateur, les durits, les bouchons du vase d’expansion de
liquide de refroidissement moteur, le robinet de vidange et la pompe à eau.
Si vous ne trouvez aucune fuite, demandez à un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’importe quel réparateur fiable d’effectuer un contrôle
sous pression du bouchon de radiateur et de rechercher les fuites éventuelles dans le
circuit de refroidissement.
AVERTISSEMENT
■ Lorsque le moteur est chaud
Ne pas ouvrir le bouchon de radiateur.
Le liquide de refroidissement, brûlant et sous pression, risque de gicler dans toutes
les directions si vous enlevez le bouchon de radiateur, et de vous blesser
gravement, en vous brûlant.
NOTE
■ Appoint en liquide de refroidissement
Le liquide de refroidissement n’est ni de l’eau pure, ni un antigel classique. Le
dosage correct entre eau et antigel doit être respecté pour garantir une lubrification,
une protection anticorrosion et un refroidissement suffisamment performants.
Veuillez lire avec attention l’étiquette du bidon d’antigel ou de liquide de
refroidissement.
■ Si vous renversez du liquide de refroidissement
Rincez abondamment à l’eau claire pour éviter tout dommage aux pièces
mécaniques ou à la peinture.
