TOYOTA YARIS 2020 Návod na použitie (in Slovakian)

6118-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_OM_Europe_OM52A96SK

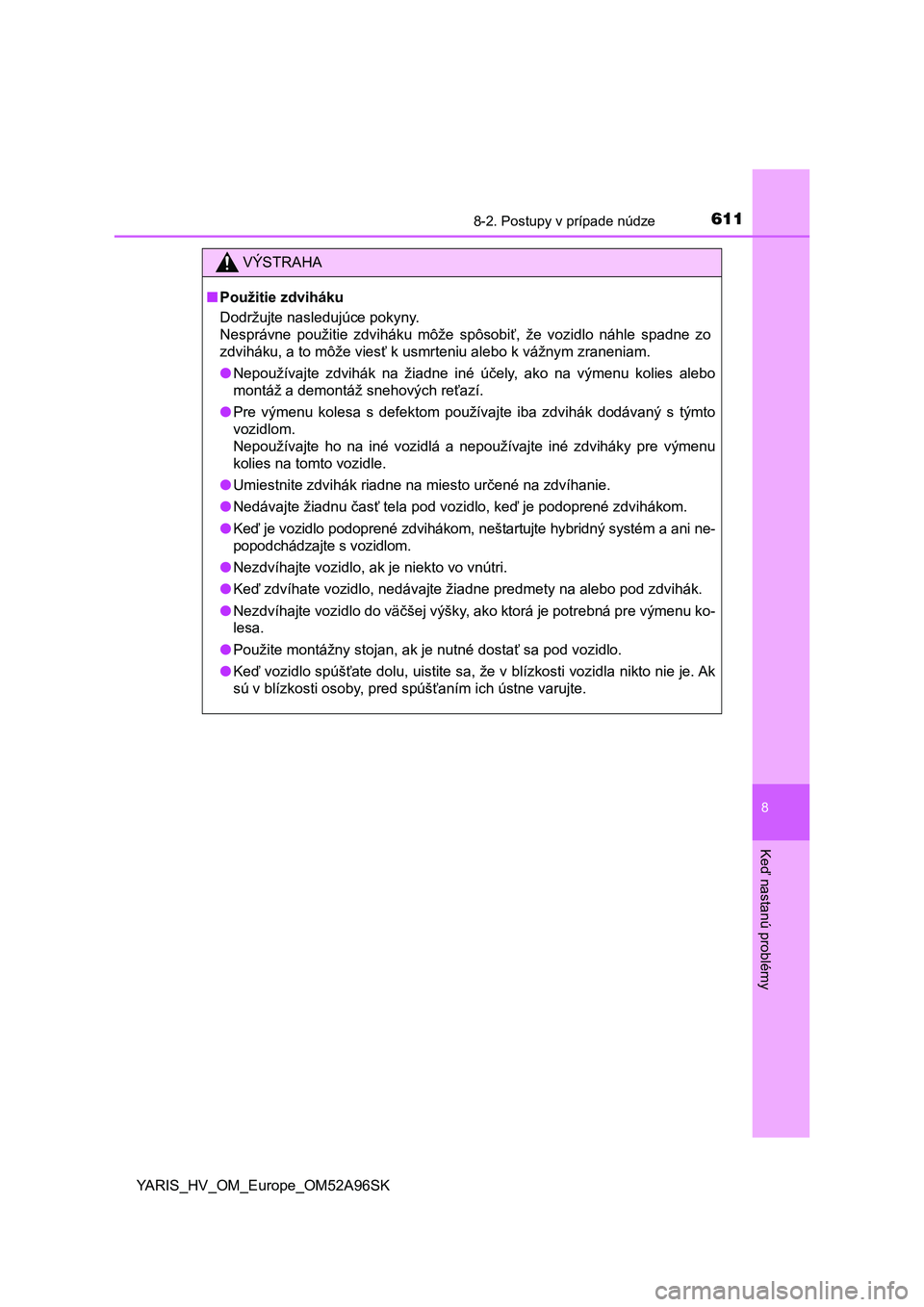

VÝSTRAHA
■Použitie zdviháku
Dodržujte nasledujúce pokyny.
Nesprávne použitie zdviháku môže spôsobiť, že vozidlo náhle spadne zo
zdviháku, a to môže viesť k usmrteniu alebo k vážnym zraneniam.
●Nepoužívajte zdvihák na žiadne iné účely, ako na výmenu kolies alebo
montáž a demontáž snehových reťazí.
●Pre výmenu kolesa s defektom používajte iba zdvihák dodávaný s týmto
vozidlom.
Nepoužívajte ho na iné vozidlá a nepoužívajte iné zdviháky pre výmenu
kolies na tomto vozidle.
●Umiestnite zdvihák riadne na miesto určené na zdvíhanie.
●Nedávajte žiadnu časť tela pod vozidlo, keď je podoprené zdvihákom.
●Keď je vozidlo podoprené zdvihákom, neštartujte hybridný systém a ani ne-
popodchádzajte s vozidlom.
●Nezdvíhajte vozidlo, ak je niekto vo vnútri.
●Keď zdvíhate vozidlo, nedávajte žiadne predmety na alebo pod zdvihák.
●Nezdvíhajte vozidlo do väčšej výšky, ako ktorá je potrebná pre výmenu ko-
lesa.
●Použite montážny stojan, ak je nutné dostať sa pod vozidlo.
●Keď vozidlo spúšťate dolu, uistite sa, že v blízkosti vozidla nikto nie je. Ak
sú v blízkosti osoby, pred spúšťaním ich ústne varujte.

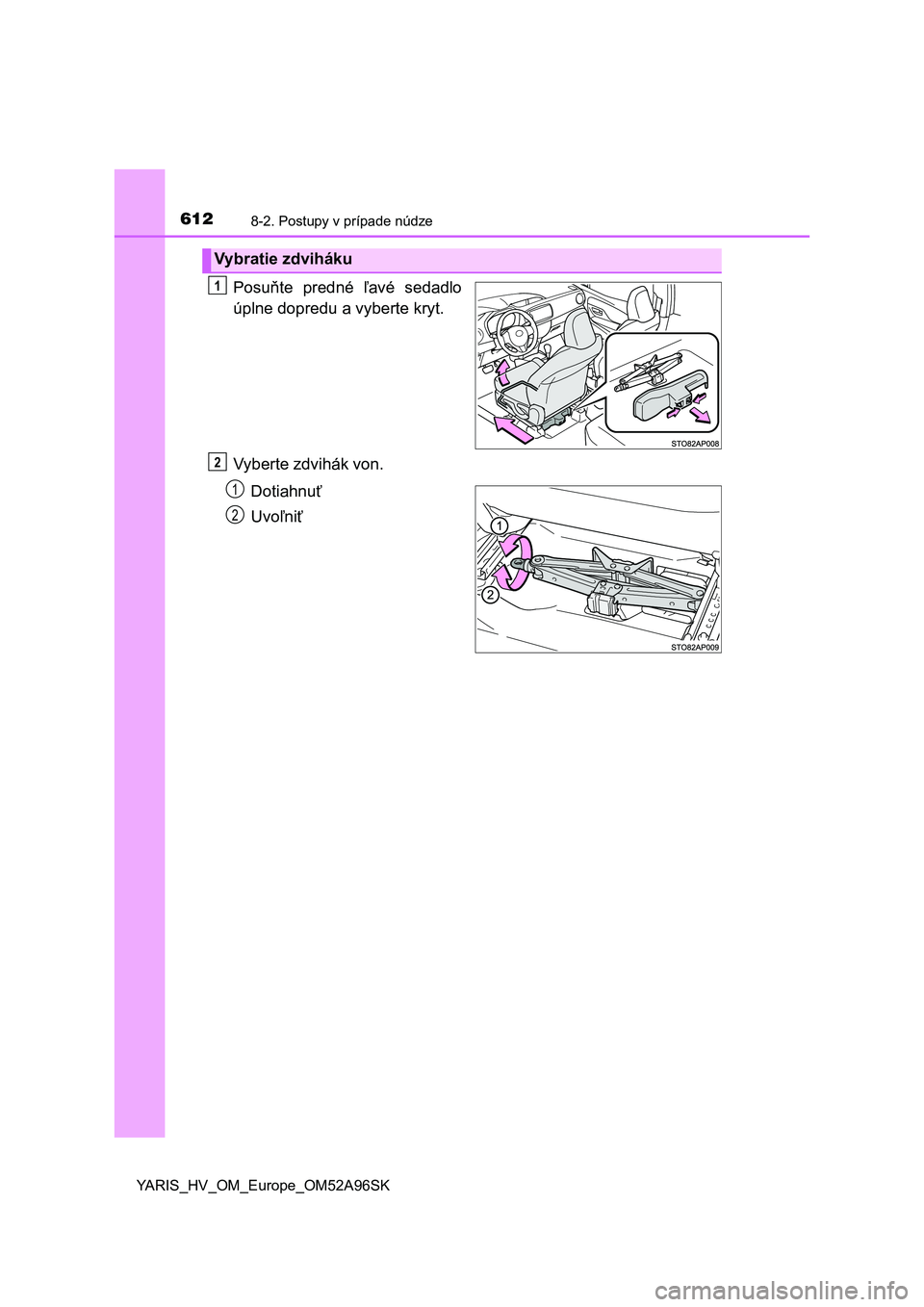

6128-2. Postupy v prípade núdze
YARIS_HV_OM_Europe_OM52A96SK
Posuňte predné ľavé sedadlo
úplne dopredu a vyberte kryt.
Vyberte zdvihák von.
Dotiahnuť
Uvoľniť
Vybratie zdviháku
1
2
1
2

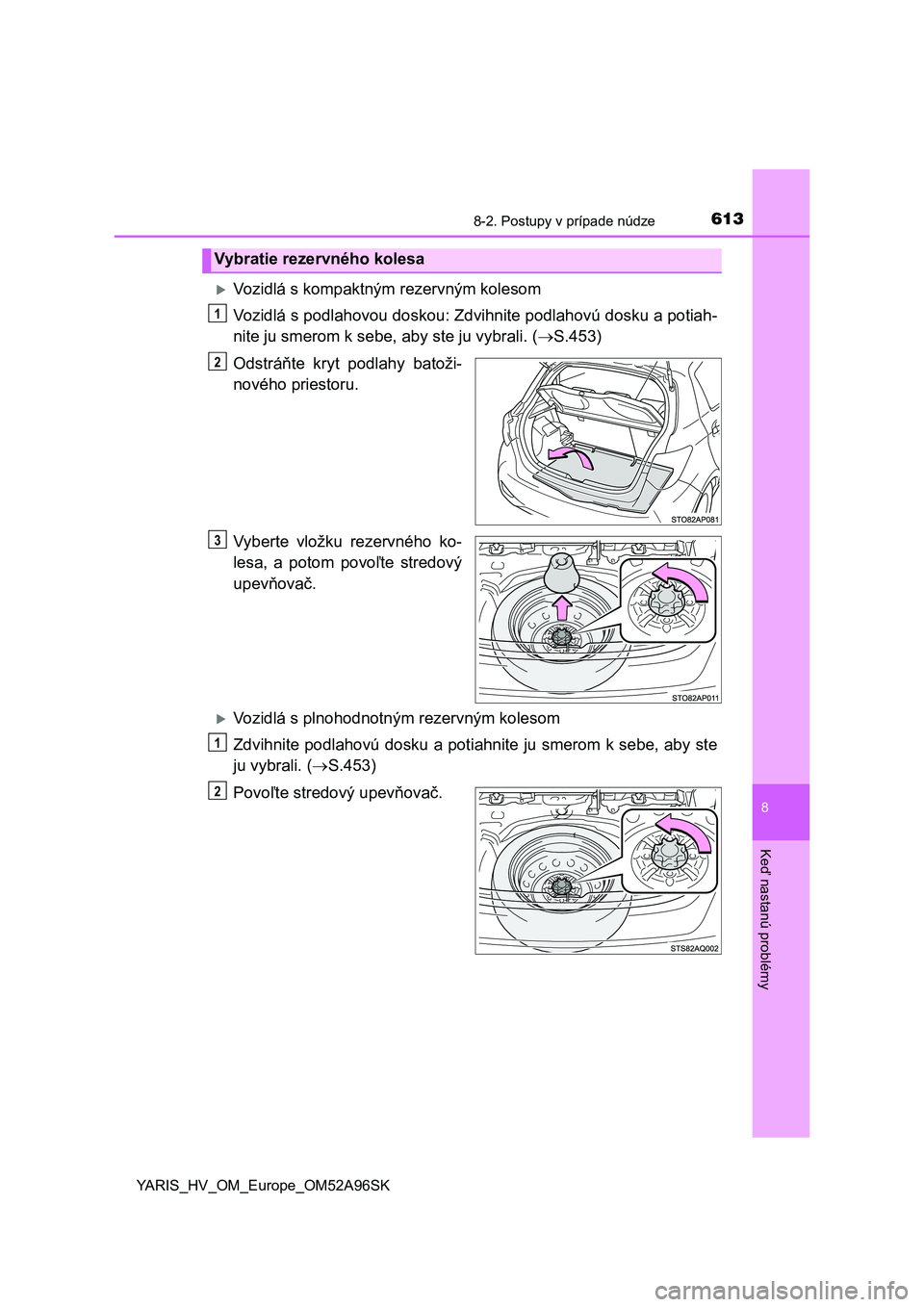

6138-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_OM_Europe_OM52A96SK
Vozidlá s kompaktným rezervným kolesom
Vozidlá s podlahovou doskou: Zdvihnite podlahovú dosku a potiah-
nite ju smerom k sebe, aby ste ju vybrali. (S.453)
Odstráňte kryt podlahy batoži-
nového priestoru.
Vyberte vložku rezervného ko-
lesa, a potom povoľte stredový
upevňovač.
Vozidlá s plnohodnotným rezervným kolesom
Zdvihnite podlahovú dosku a potiahnite ju smerom k sebe, aby ste
ju vybrali. (S.453)
Povoľte stredový upevňovač.
Vybratie rezervného kolesa
1
2
3
1
2

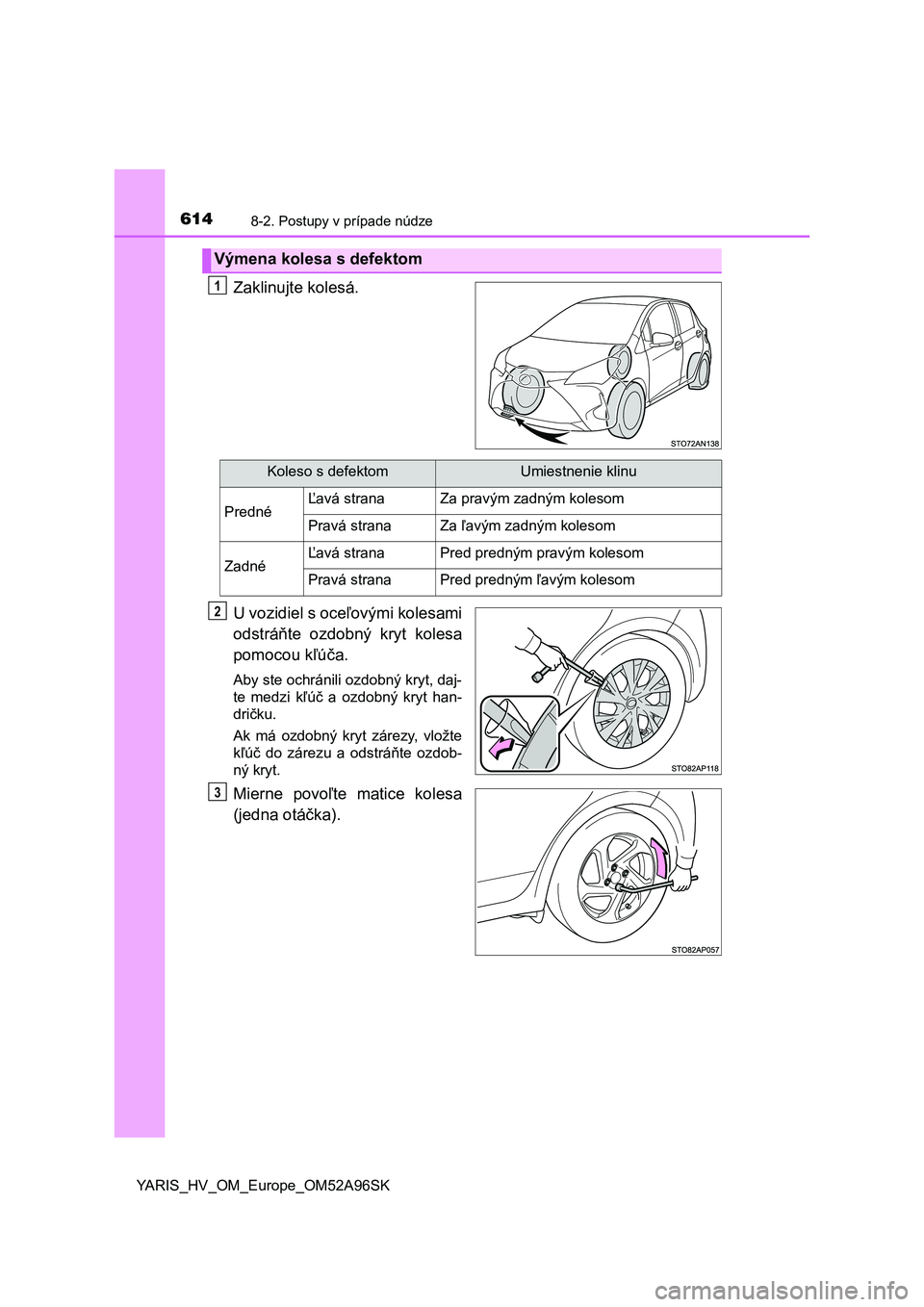

6148-2. Postupy v prípade núdze
YARIS_HV_OM_Europe_OM52A96SK
Zaklinujte kolesá.
U vozidiel s oceľovými kolesami
odstráňte ozdobný kryt kolesa
pomocou kľúča.
Aby ste ochránili ozdobný kryt, daj-
te medzi kľúč a ozdobný kryt han-
dričku.
Ak má ozdobný kryt zárezy, vložte
kľúč do zárezu a odstráňte ozdob-
ný kryt.
Mierne povoľte matice kolesa
(jedna otáčka).
Výmena kolesa s defektom
1
Koleso s defektomUmiestnenie klinu
PrednéĽavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom
2
3

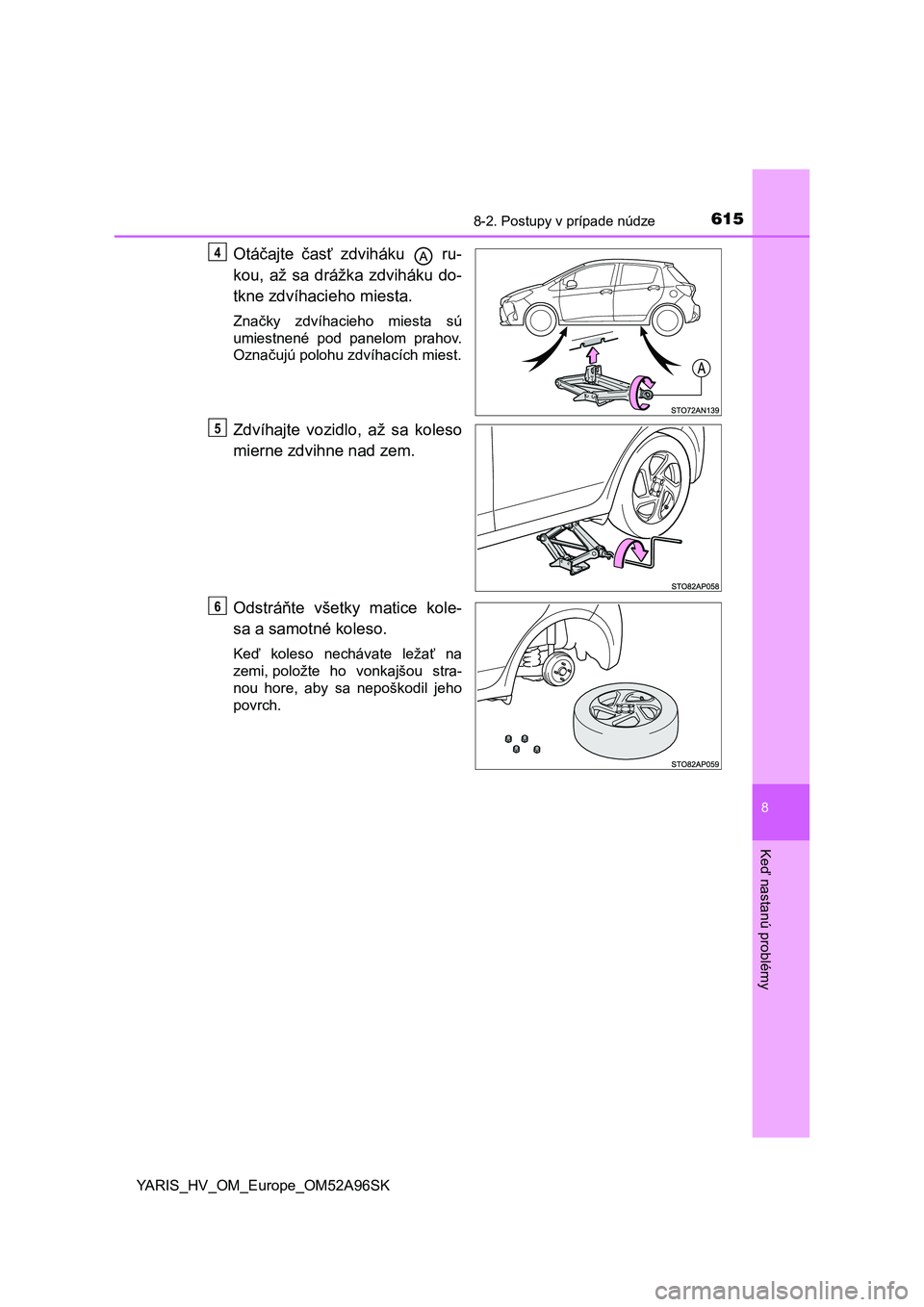

6158-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_OM_Europe_OM52A96SK
Otáčajte časť zdviháku ru-
kou, až sa drážka zdviháku do-
tkne zdvíhacieho miesta.
Značky zdvíhacieho miesta sú
umiestnené pod panelom prahov.
Označujú polohu zdvíhacích miest.
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
Odstráňte všetky matice kole-
sa a samotné koleso.
Keď koleso nechávate ležať na
zemi, položte ho vonkajšou stra-
nou hore, aby sa nepoškodil jeho
povrch.
4
5
6

6168-2. Postupy v prípade núdze
YARIS_HV_OM_Europe_OM52A96SK

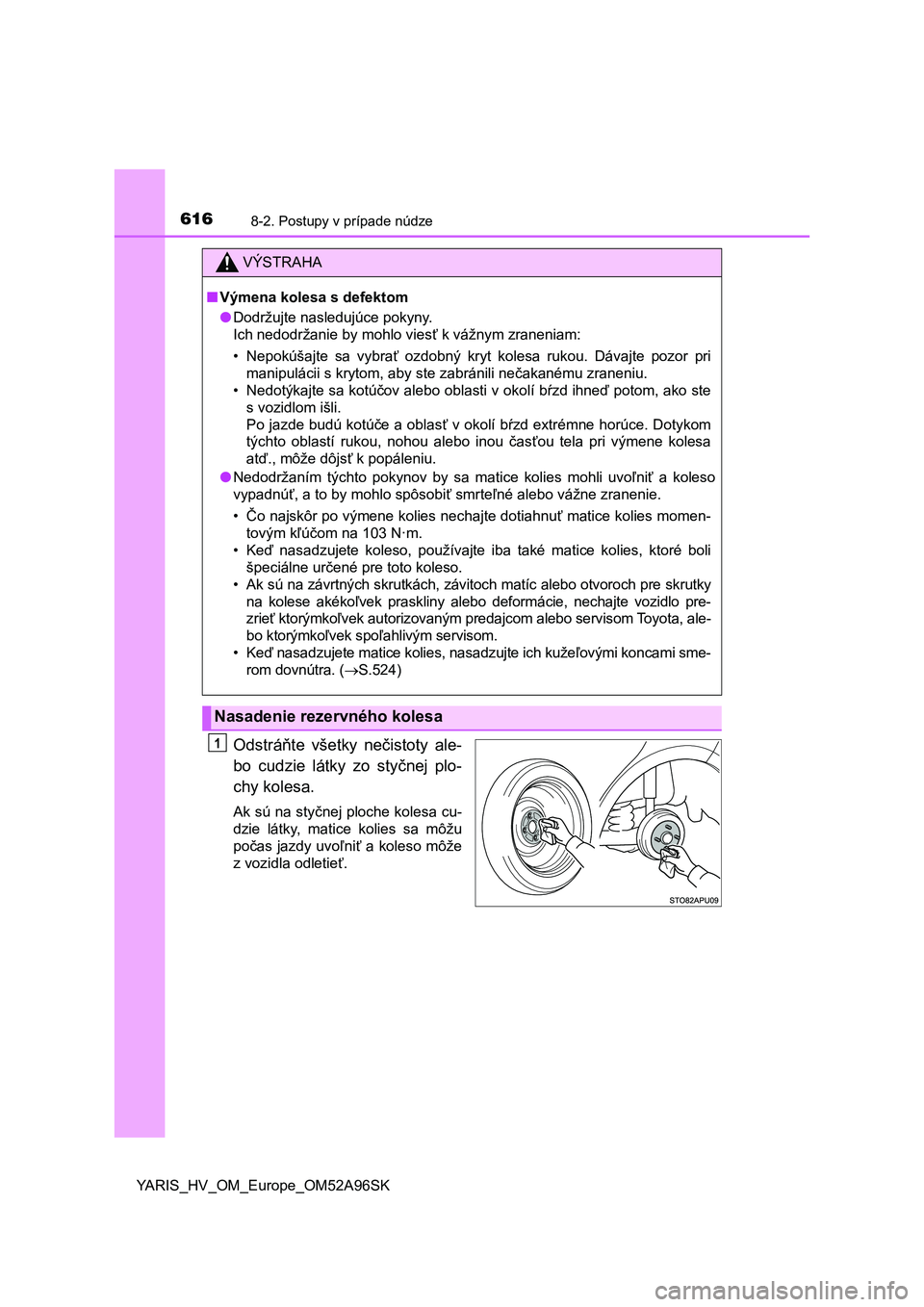

Odstráňte všetky nečistoty ale-
bo cudzie látky zo styčnej plo-
chy kolesa.
Ak sú na styčnej ploche kolesa cu-
dzie látky, matice kolies sa môžu
počas jazdy uvoľniť a koleso môže
z vozidla odletieť.
VÝSTRAHA
■Výmena kolesa s defektom
●Dodržujte nasledujúce pokyny.
Ich nedodržanie by mohlo viesť k vážnym zraneniam:
• Nepokúšajte sa vybrať ozdobný kryt kolesa rukou. Dávajte pozor pri
manipulácii s krytom, aby ste zabránili nečakanému zraneniu.
• Nedotýkajte sa kotúčov alebo oblasti v okolí bŕzd ihneď potom, ako ste
s vozidlom išli.
Po jazde budú kotúče a oblasť v okolí bŕzd extrémne horúce. Dotykom
týchto oblastí rukou, nohou alebo inou časťou tela pri výmene kolesa
atď., môže dôjsť k popáleniu.
●Nedodržaním týchto pokynov by sa matice kolies mohli uvoľniť a koleso
vypadnúť, a to by mohlo spôsobiť smrteľné alebo vážne zranenie.
• Čo najskôr po výmene kolies nechajte dotiahnuť matice kolies momen-
tovým kľúčom na 103 N·m.
• Keď nasadzujete koleso, používajte iba také matice kolies, ktoré boli
špeciálne určené pre toto koleso.
• Ak sú na závrtných skrutkách, závitoch matíc alebo otvoroch pre skrutky
na kolese akékoľvek praskliny alebo deformácie, nechajte vozidlo pre-
zrieť ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, ale-
bo ktorýmkoľvek spoľahlivým servisom.
• Keď nasadzujete matice kolies, nasadzujte ich kužeľovými koncami sme-
rom dovnútra. (S.524)
Nasadenie rezervného kolesa
1

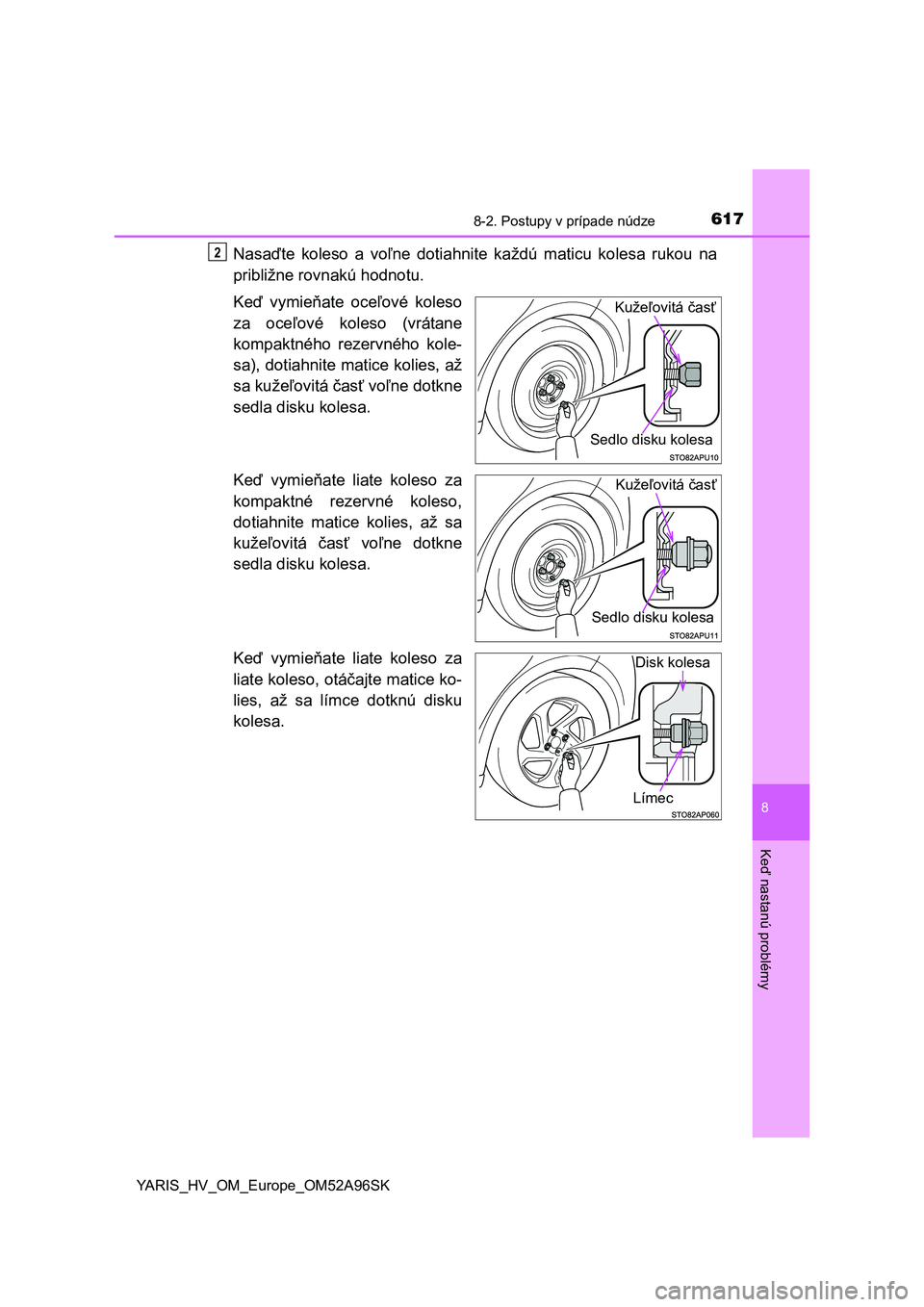

6178-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_OM_Europe_OM52A96SK
Nasaďte koleso a voľne dotiahnite každú maticu kolesa rukou na
približne rovnakú hodnotu.
Keď vymieňate oceľové koleso
za oceľové koleso (vrátane
kompaktného rezervného kole-
sa), dotiahnite matice kolies, až
sa kužeľovitá časť voľne dotkne
sedla disku kolesa.
Keď vymieňate liate koleso za
kompaktné rezervné koleso,
dotiahnite matice kolies, až sa
kužeľovitá časť voľne dotkne
sedla disku kolesa.
Keď vymieňate liate koleso za
liate koleso, otáčajte matice ko-
lies, až sa límce dotknú disku
kolesa.2
Sedlo disku kolesa
Kužeľovitá časť
Sedlo disku kolesa
Kužeľovitá časť
Disk kolesa
Límec

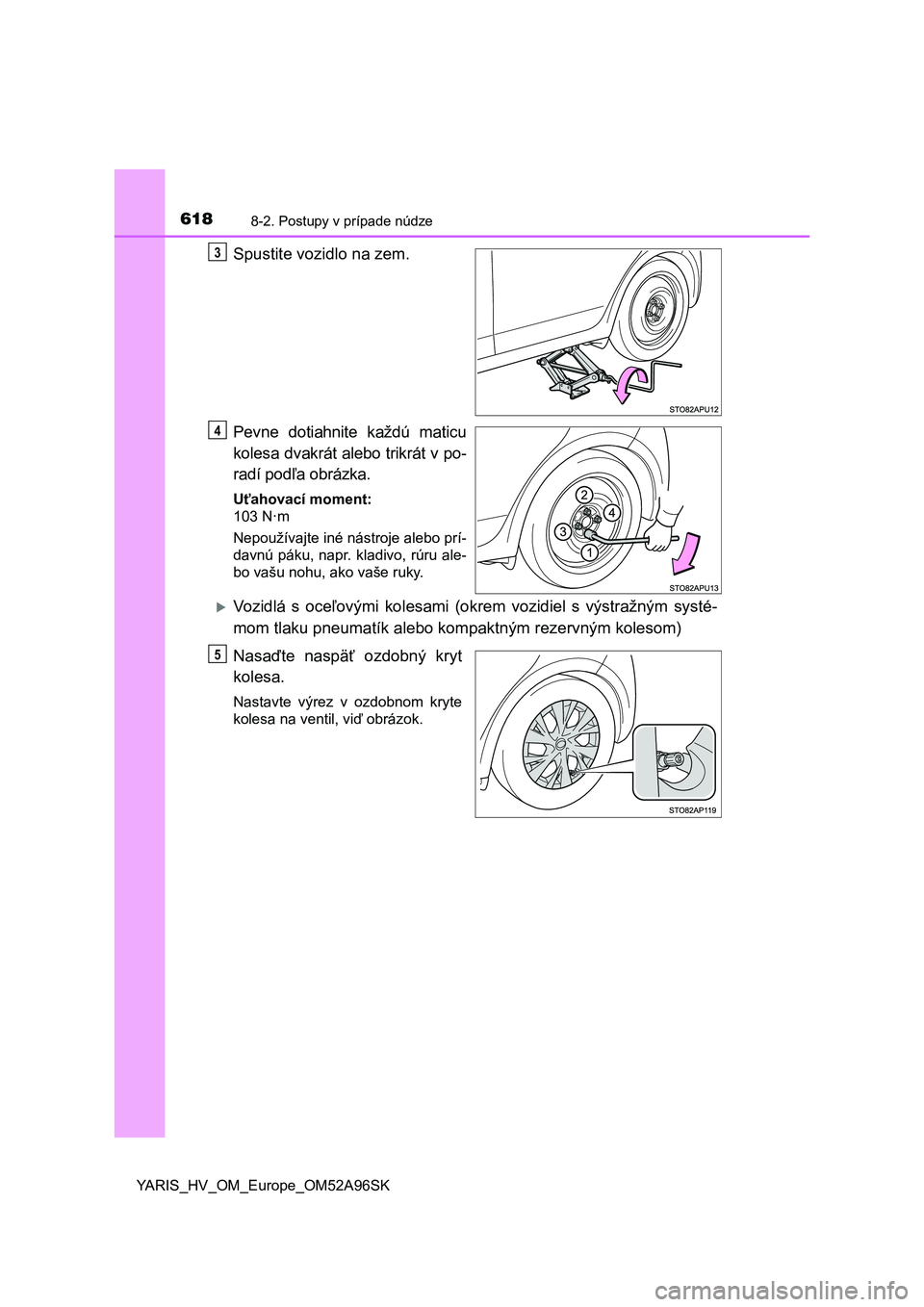

6188-2. Postupy v prípade núdze
YARIS_HV_OM_Europe_OM52A96SK
Spustite vozidlo na zem.
Pevne dotiahnite každú maticu
kolesa dvakrát alebo trikrát v po-
radí podľa obrázka.
Uťahovací moment:
103 N·m
Nepoužívajte iné nástroje alebo prí-
davnú páku, napr. kladivo, rúru ale-
bo vašu nohu, ako vaše ruky.
Vozidlá s oceľovými kolesami (okrem vozidiel s výstražným systé-
mom tlaku pneumatík alebo kompaktným rezervným kolesom)
Nasaďte naspäť ozdobný kryt
kolesa.
Nastavte výrez v ozdobnom kryte
kolesa na ventil, viď obrázok.
3
4
5

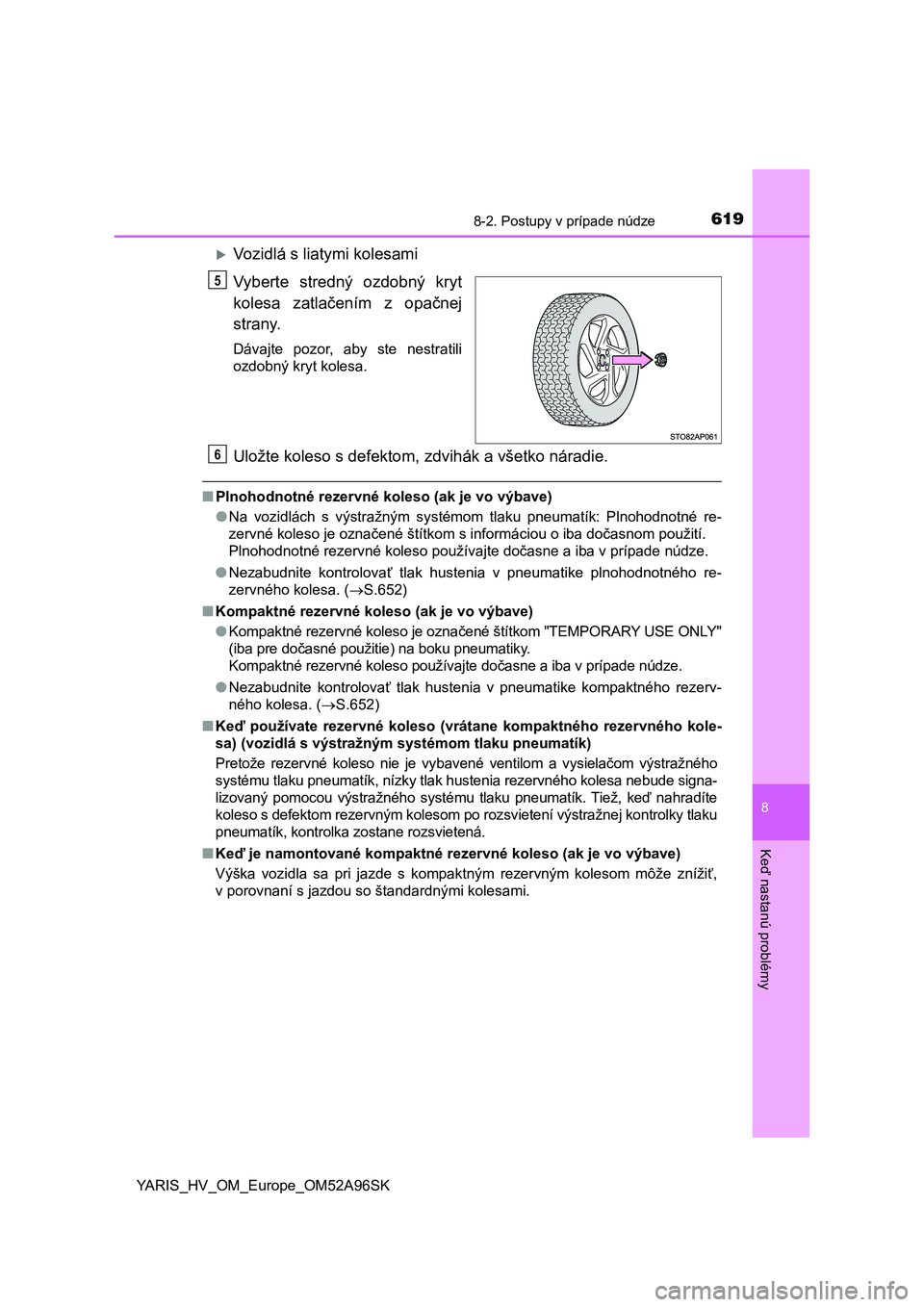

6198-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_OM_Europe_OM52A96SK
Vozidlá s liatymi kolesami
Vyberte stredný ozdobný kryt
kolesa zatlačením z opačnej
strany.
Dávajte pozor, aby ste nestratili
ozdobný kryt kolesa.
Uložte koleso s defektom, zdvihák a všetko náradie.
■Plnohodnotné rezervné koleso (ak je vo výbave)
●Na vozidlách s výstražným systémom tlaku pneumatík: Plnohodnotné re-
<005d004800550059005100700003004e0052004f0048005600520003004d004800030052005d0051004400fe004800510070000300e3005700740057004e00520050000300560003004c0051004900520055005000690046004c0052005800030052000300
4c0045004400030047005200fe004400560051005200500003[použití.
Plnohodnotné rezervné koleso používajte dočasne a iba v prípade núdze.
●Nezabudnite kontrolovať tlak hustenia v pneumatike plnohodnotného re-
zervného kolesa. (S.652)
■Kompaktné rezervné koleso (ak je vo výbave)
●Kompaktné rezervné koleso je označené štítkom "TEMPORARY USE ONLY "
(iba pre dočasné použitie) na boku pneumatiky.
Kompaktné rezervné koleso používajte dočasne a iba v prípade núdze.
●Nezabudnite kontrolovať tlak hustenia v pneumatike kompaktného rezerv-
ného kolesa. (S.652)
■Keď používate rezervné koleso (vrátane kompaktného rezervného kole-
sa) (vozidlá s výstražným systémom tlaku pneumatík)
Pretože rezervné koleso nie je vybavené ventilom a vysielačom výstražného
systému tlaku pneumatík, nízky tlak hustenia rezervného kolesa nebude signa-
lizovaný pomocou výstražného systému tlaku pneumatík. Tiež, keď nahradíte
koleso s defektom rezervným kolesom po rozsvietení výstražnej kontrolky tlaku
pneumatík, kontrolka zostane rozsvietená.
■Keď je namontované kompaktné rezervné koleso (ak je vo výbave)
Výška vozidla sa pri jazde s kompaktným rezervným kolesom môže znížiť,
v porovnaní s jazdou so štandardnými kolesami.
5
6

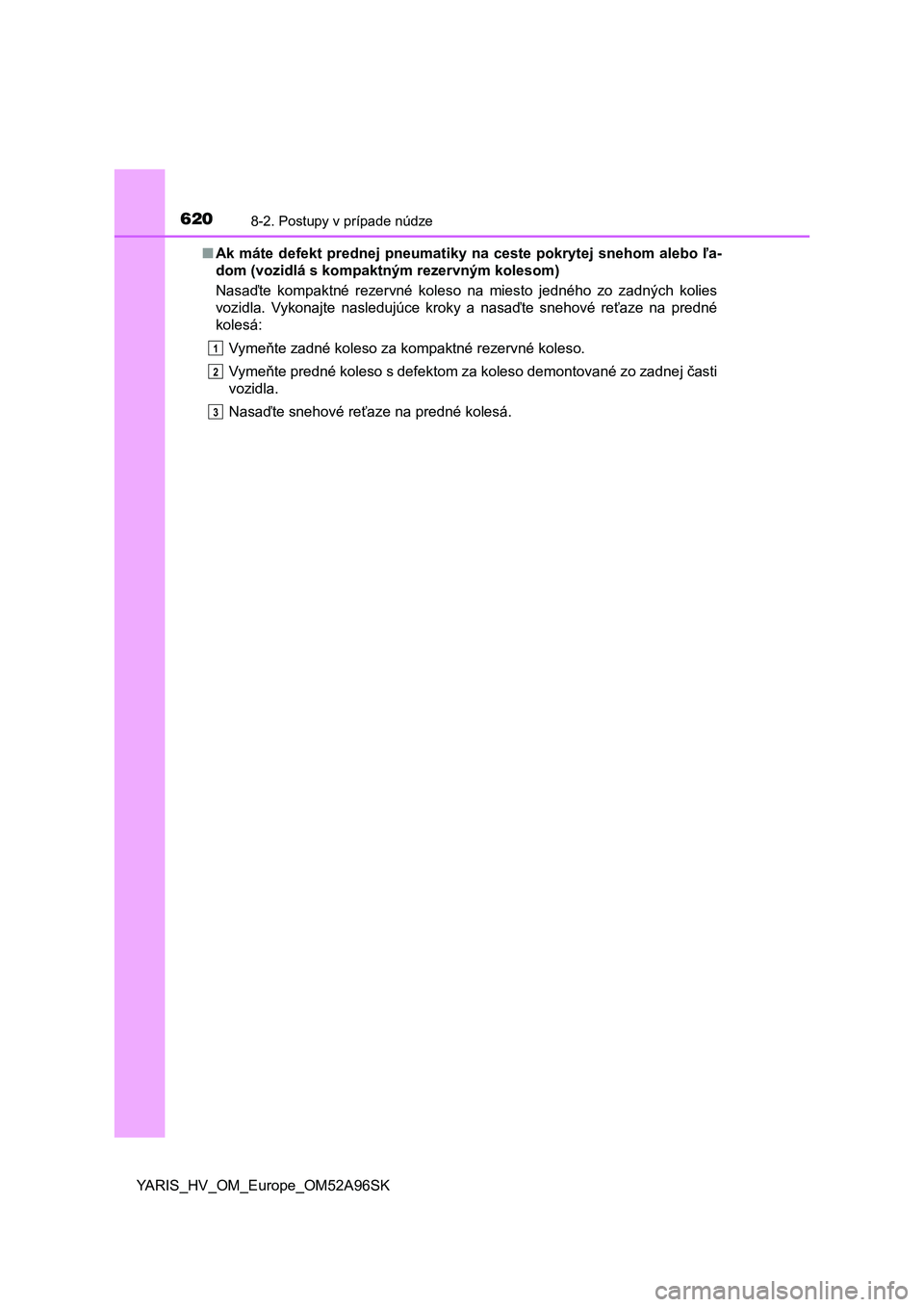

6208-2. Postupy v prípade núdze
YARIS_HV_OM_Europe_OM52A96SK■Ak máte defekt prednej pneumatiky na ceste pokrytej snehom alebo ľa-
dom (vozidlá s kompaktným rezervným kolesom)
Nasaďte kompaktné rezervné koleso na miesto jedného zo zadných kolies
vozidla. Vykonajte nasledujúce kroky a nasaďte snehové reťaze na predné
kolesá:
Vymeňte zadné koleso za kompaktné rezervné koleso.
Vymeňte predné koleso s defektom za koleso demontované zo zadnej časti
vozidla.
Nasaďte snehové reťaze na predné kolesá.
1
2
3
