TOYOTA YARIS 2021 Bruksanvisningar (in Swedish)

221
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
Modeller med manuell växellåda
1 Trampa ned kopplingspedalen
helt och trampa ned bromspe-
dalen för att stanna bilen.
2 För växelspaken till N och släpp
upp kopplingspedalen. Motorn
stängs av automatiskt.
Om Stopp- och Startsystemet har
stängt av motorn, tänds kontrollampan i
Stopp- och Startsystemet.
nStarta om motorn
Modeller med Multidrive
Släpp upp bromspedalen. Motorn
startar automatiskt.
När motorn startar slocknar kontrollam-
pan till Stopp- oc h Startsystemet.
Modeller med manuell växellåda
Trampa på kopplingspedalen med
växelspaken i läge N. Motorn star-
tar automatiskt.
När motorn startar slocknar kontrollam-
pan till Stopp- och Startsystemet.
Tryck på avstängningsknappen till
Stopp- och Startsystemet, för att
stänga av systemet.
Stopp- och Startsystemets kontrol-
lampa tänds.
Tryck på knappen igen för att aktivera
Stopp- och Startsystemet så slocknar
systemets avstängningslampa.
nAutomatisk aktivering av Stopp-
och Startsystemet
Om Stopp- och Startsystemet har
stängts av med systemets avstäng-
ningsknapp blir det automatiskt återakti-
verat så snart startknappen trycks till
avstängt läge och motorn därefter star-
tas.
Inaktivera Stopp- och
Startsystemet
OMK0001SE.book Page 221 Frida y, February 26, 2021 10:53 AM

222
YARIS F OMK0001SE
4-5. Använda förarstödsystem
När motorn har stannats av Stopp-
och Startsystemet när bilen är på
en sluttning när bromspedalen har
släppts upp upprätthålls bromsstyr-
kan tillfälligt för att hindra bilen från
att rulla bakåt tills motorn startas
om och körkraft genereras. När
körkraften genereras stängs den
upprätthållna bromskraften av auto-
matiskt.
Detta system är funktionellt på
såväl plana ytor som i branta
backar.
 Ett ljud hörs eventuellt från
bromssystemet, det är dock inte
tecken på funktionsstörning.
 Bromspedalens respons kan för-
ändras och vibrationer kan upp-
stå, det är inte tecken på funk-
tionsstörning.
nTips för användning
lOm startknappen trycks in medan
motorn har stannats av Stopp- och
Startsystemet kan motorn kan inte
startas igen med den automatiska
startfunktionen. I så fall ska motorn
startas igen på normalt sätt.
( sid. 150, 151)
lOm motorn startas om av Stopp- och
Startsystemet kan el uttagen tillfälligt
vara ur funktion, men det är inte en
funktionsstörning.
lInstallation och borttagning av elek-
triska komponenter och trådlösa
enheter kan påverka Stopp- och Start-
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
lNär du stannar bilen under en längre
stund ska startknappen tryckas till
avstängt läge och motorn stängas av.
lRatten kan tillfälli gt kännas trögare
när motorn har startats om med
Stopp- och Startsystemet.
nFunktionsvillkor
lStop&Start-systemet är i funktion när
följande villkor är uppfyllda:
• Bilen har körts under en viss tid.
• Bromspedalen är hårt nedtrampad.
• Kopplingspedalen är inte nedtryckt (modeller med manuell växellåda).
• Växelspaken är i D eller P (modeller
med Multidrive).
• Växelspaken är i N (modeller med manuell växellåda).
• Förarplatsens säkerhetsbälte är fast- spänt.
• Förardörren är stängd.
• Det valda körläget är Normal eller kör-
läge Eco.
• Vindruteavfrostaren är avstängd.
(modeller utan manuell luftkonditione-
ring)
• Gaspedalen är inte nedtrampad
(modeller med Multidrive).
• Motorn är tillräckligt varm.
• Om utetemperaturen är lägst –5 °C.
• Motorhuven är stängd. ( sid. 223)
lStopp- och Start systemet stänger
eventuellt inte av motorn i följande
situationer. Det innebär inte att
Stop&Start-systemet är defekt.
• När luftkonditioneringen används.
• När batteriet genomgår regelbunden
uppladdning.
• När batteriet är inte tillräckligt laddat,
t.ex. om bilen har varit parkerad under
längre tid och batteriladdningen har
sjunkit; belastningen på elektriciteten
är hög; batterivätskans temperatur är
för låg eller batter iet har försämrats.
Hjälpsystem vid start
i motlut (modeller med
Multidrive)
OMK0001SE.book Page 222 Frida y, February 26, 2021 10:53 AM

223
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
• När bromsservots undertryck är lågt.
• En kort stund efter att motorn starta-des.
• När bilen stannas ofta, t.ex. i bilköer.
• När kylarvätskans temperatur eller växellådsoljans temperatur är extremt
hög eller låg.
• När bilen har stannats i en brant backe (modeller med Multidrive).
• Om ratten vrids.
• När bilen körs på i ett område på hög höjd.
• När temperaturen i batterivätskan är extremt låg eller hög.
• En stund efter att batteripolerna har
kopplats bort och därefter anslutits.
lOm motorn stannas av Stopp- och
Startsystemet startas motorn om igen
automatiskt om något av följande vill-
kor uppfylls:
(Kör bilen om du vill att motorn ska stan-
nas av Stopp- och Startsystemet.)
• Luftkonditioneringen är påslagen. (modeller utan manuell luftkonditione-
ring)
• Vindruteavfrostaren slås på. (modeller utan manuell luftkonditionering)
• Växelspaken flyttas från D till annat
läge än P. (När motorn har stannats
av Stopp- och Startsystemet när väx-
elspaken är i D.) (modeller med Multi-
drive)
• Växelspaken flyttas från P. (Om motorn har stannats av Stopp- och
Startsystemet när växelspaken är i P.)
(modeller med Multidrive)
• Förarens säkerhetsbälte har lossats.
• Förardörren öppnas.
• Körläget ändras från Normal eller Eco till annat körläge.
• Stopp- och Startsystemets avstäng- ningsknapp är intryckt.
• Ratten vrids om.
• Gaspedalen är nedtrampad (modeller med Multidrive).
• Bilen börjar rulla i en sluttning.
lN är motorn stoppas av Stopp- och
Startsystemet kan mo torn starta auto-
matiskt i följande situationer: (Kör
bilen om du vill att motorn ska stannas
av Stopp- och Startsystemet.) • När bromspedalen pumpas eller tram-
pas ned häftigt.
• När luftkonditioneringen används.
• När ett reglage i luftkonditionerings-
systemet används (vindruteavimning
etc.)
• Om batteriets laddning blir för låg.
nNär motorhuven öppnas
lOm motorhuven öppnas medan
motorn har stannats av Stopp- och
Startsystemet uppstår motorstopp och
motorn kan inte startas igen med den
automatiska startfun ktionen. I så fall
ska motorn startas igen på normalt
sätt. ( sid. 150, 151)
lOm motorhuven stängs efter att
motorn har startats med motorhuven
öppen aktiveras inte Stopp- och Start-
systemet. Stäng motorhuven, stäng
av motorn med startknappen, vänta i
minst 30 sekunder och starta sedan
motorn.
nLuftkonditionering medan Stopp-
och Startsystemet har stannat
motorn
Modeller med automatisk luftkonditione-
ring: När luftkonditioneringen används i
autoläge och motorn stannas av Stopp-
och Startsystemet kan fläkten aktiveras i
låg fart för att undvika att temperaturen i
kupén ökar eller minskar, eller stoppas.
För att prioritera luftkonditioneringen
medan bilen är stannad ska du inakti-
vera Stopp- och St artsystemet genom
att trycka på dess avstängningsknapp.
lOm vindrutan immar igen
Slå på vindrutans imborttagningsfunk-
tion. ( sid. 270, 275)
Om vindrutan ofta immar igen, tryck på
avstängningsknappen till Stopp- och
Startsystemet för att stänga av syste-
met.
lOm lukt kommer från luftkonditione-
ringssystemet
• Modeller med manuell luftkonditione- ring
OMK0001SE.book Page 223 Frida y, February 26, 2021 10:53 AM

224
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Om stopptiden för tomgång är inställd
på ”Extended” ska den ändras till ”Stan-
dard”. Om lukt uppstår när inställningen
för tomgång är ”Standard”, tryck på
avstängningsknappen till Stopp- och
Start-systemet för att inaktivera det.
• Modeller med automatisk luftkonditio- nering
Tryck på avstängningsknappen till
Stopp- och Startsystemet för att inakti-
vera systemet.
nÄndra stopptiden för tomgång när
luftkonditioneringen är påslagen
Tiden som Stopp- och Startsystemet är i
drift medan luftkonditioneringen är i
gång kan ändras i på informations-
displayen ( sid. 85, 91). (Tiden som
Stopp- och Startsyst emet är aktivt
medan luftkonditioneringen är avstängd
kan inte ändras.)
nVisa status för Stopp- och Start-
systemet
 sid. 91, 96
nMeddelanden på informations-
displayen
I följande situationer kan och ett
meddelande visas på informationsdis-
playen.
lOm motorn inte kan stannas av
Stopp- och Startsystemet ”Press Brake Harder to Activate”
*
• Bromspedalen inte är tillräckligt ned- trampad..
Om bromspedalen trampas ned
längre aktiveras funktionen.
*: Modeller med Multidrive
”Non-Dedicated Battery”
• Ett batteri som inte är avsett för Stopp- och Startsystemet har installe-
rats. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsva
rande kvalifikatio-
ner kontrollera bilen.
”Battery Charging”
• Batteriet är eventuellt lågt laddat.
Motorn kan inte stannas temporärt i
syfte att prioritera laddning av batteriet.
Efter att motorn har varit igång en viss
tid aktiveras systemet.
• Underhållsladdning kan ske
När en underhållsladdning på upp till
1 timme har avslutats kan systemet
börja fungera.
• Vid visning oupphörligt under längre tid (mer än en timme)
Batteriet kan ha försämrats. Kontakta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning.
”Stop & Start Unavailable”
• Stopp- och Startsyst emet är tillfälligt
inaktiverat.
Låt motorn vara igång en stund.
• Motorn kan ha startats med motorhu- ven öppen.
Stäng motorhuven, stäng av motorn
med startknappen, vänta i minst 30
sekunder och starta sedan motorn.
”In Preparation”
• Bilen körs på i ett område på hög höjd.
• Modeller med Multidrive: Bromsser- vots undertryck är lågt.
Om vakuumet i bromsservot når en
fastställd nivå aktiveras systemet.
”For Climate Control”
• Luftkonditioneringen används när ute- temperaturen är hög eller låg.
Om skillnaden mellan den inställda
temperaturen och kupéns temperatur
blir liten aktiveras systemet.
• Vindruteavfrostaren är ON.
OMK0001SE.book Page 224 Frida y, February 26, 2021 10:53 AM

225
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
lOm motorn startas om automatiskt
när den stannats av Stopp- och Start-
systemet ”In Preparation”
*
• Bromspedalen har trampats ned ytter- ligare, eller pumpas.
Systemet aktiveras när motorn är
igång och vakuumet i bromsservot når
en fastställd nivå.
*: Modeller med Multidrive
”For Climate Control”
• Luftkonditioneringssystemet har star- tats eller används.
• Vindruteavfrostaren har slagits på.
”Battery Charging”
• Batteriet är eventuellt lågt laddat.
Motorn startas om för att prioritera
laddning av batteriet. Efter att motorn
har varit igång en viss tid aktiveras sys-
temet. (modell med manuell växellåda)
Systemet aktiveras efter att motorn
har varit igång tillräckligt för att ladda
batteriet. (modell med Multidrive)
lOm motorn inte ka n startas om av
stopp- och startsystemet
”Shift to N and Press Clutch to Restart”
*
När motorn har stannats av stopp-
och startsystemet, växelspaken flyttades
till ett annat läge än N utan att ha tram-
pat ner kopplingspedalen.
*: Modeller med manuell växellåda
nNär en summerton hörs (modeller
med Multidrive)
Om förar dörren öppnas när motorn har
stoppats av Stopp- och Startsystemet,
och växelspaken är i D hörs en summer-
ton och Stopp- och Startsystemets kon-
trollampa blinkar. Stäng förardörren så
att summertonen upphör.
nSkyddsfunktion i Stopp- och Start-
systemet
lOm ljudvolymen i ljudanläggningen är
mycket hög kan ljudet plötsligt
stängas av för att minska batteriför-
brukningen. För att undvika att ljudan-
läggningen stängs av bör volymen
hållas på rimlig nivå. Om ljudsystemet
har avbrutits ska startknappen tryckas
till avstängt läge, vänta i minst 3
sekunder och tryck därefter startknap-
pen till ACC eller ON för att återakti-
vera ljudsystemet.
lLjudsystemet aktivera s eventuellt inte
om batteriets poler har lossats och
därefter anslutits igen. Om detta
skulle inträffa, tryck startknappen till
avstängt läge och upprepa följande
metod två gånger för att aktivera ljud-
systemet.
• Vrid startknappen till ON och därefter till avstängt läge.
nByte av batteri
 sid. 395
nOm Stopp- och Startsystemets
kontrollampa blinkar hela tiden
En funktionsstörning kan ha uppstått i
systemet. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
nOm ”Stop & Start System Malfunc-
tion Visit Your Dealer” (Fel i stopp-
och startsystemet Besök din åter-
försäljare) visas på informations-
displayen
En funktionsstörning kan ha uppstått i
systemet. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
OMK0001SE.book Page 225 Frida y, February 26, 2021 10:53 AM

226
YARIS F OMK0001SE
4-5. Använda förarstödsystem
VARNING
nNär Stopp- och Startsystemet är i
drift
Se till att inaktivera Stopp- och Start-
systemet medan bilen befinner sig i
ett dåligt ventilerat utrymme.
Om det inte inakti veras kan motorn
startas om automatiskt så att avgaser
ansamlas och tränger in i bilen, vilket
möjligen kan leda till dödsfall eller
utgöra en allvarlig hälsorisk.
lLämna inte bilen medan Stopp- och
Startsystemet har stängt av motorn
(medan kontrollampan till Stopp-
och Startsystemet är tänd). En
olycka kan ske på grund av den
automatiska startfunktionen.
lTrampa ned bromspedalen och
ansätt parkeringsbromsen vid
behov medan motorn har stannats
av Stopp- och Startsystemet
(medan kontrollampan i Stopp- och
Startsystemet är tänd).
OBSERVERA
nSe till att systemet fungerar kor-
rekt
Om något av följande skulle uppstå
kommer Stopp- och Startsystemet
eventuellt inte att fungera på rätt sätt.
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen.
lMedan förarens säkerhetsbälte är
påsatt blinkar bältespåminnelse-
lamporna till förarens och framsäte-
spassagerarens bälten.
lÄven om förarens säkerhetsbälte
inte är fastspänt är påminnelselam-
porna till förarens och framsätes-
passagerarens säkerhetsbälten
släckta.
lÄven om förardörren är stängd
tänds varningslampan för öppen
dörr, eller kupébelysningen när
strömbrytaren till kupébelysningen
är i dörrläge.
lÄven om förardörren öppnas tänds
inte varningslampan för öppen dörr,
eller kupébelysningen tänds inte
när strömbrytaren till kupébelys-
ningen är i dörrläge.
nOm motorn stannar (modeller
med manuell växellåda)
Om Stopp- och Startsystemet är akti-
verat och kopplingspedalen trampas
ned snabbt kan motorn starta om.
OMK0001SE.book Page 226 Frida y, February 26, 2021 10:53 AM

227
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem

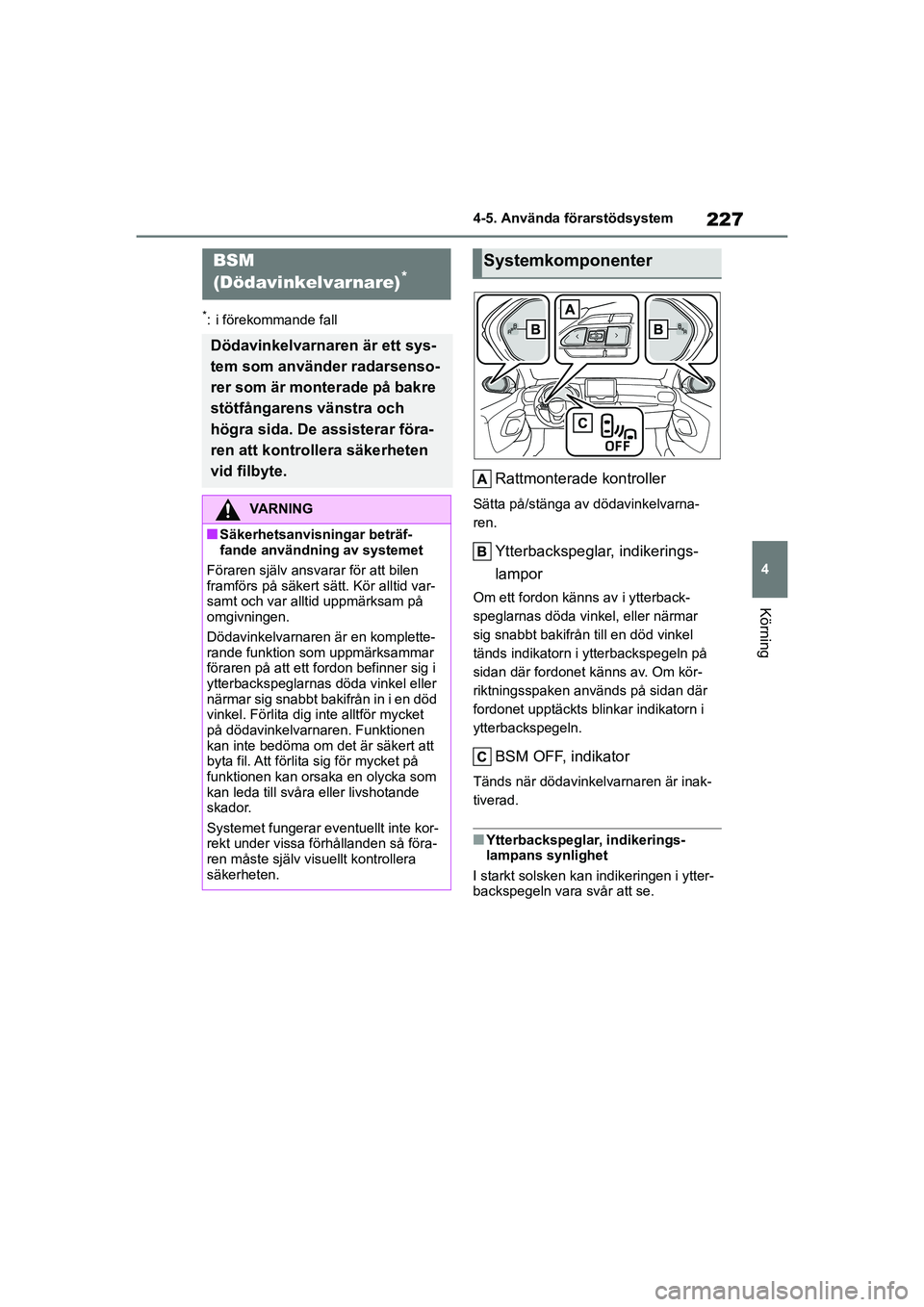

Körning
*: i förekommande fall
Rattmonterade kontroller
Sätta på/stänga av dödavinkelvarna-
ren.
Ytterbackspeglar, indikerings-
lampor
Om ett fordon känns av i ytterback-
speglarnas döda vinkel, eller närmar
sig snabbt bakifrån till en död vinkel
tänds indikatorn i ytterbackspegeln på
sidan där fordonet känns av. Om kör-
riktningsspaken används på sidan där
fordonet upptäckts blinkar indikatorn i
ytterbackspegeln.
BSM OFF, indikator
Tänds när dödavinkelvarnaren är inak-
tiverad.
nYtterbackspeglar, indikerings-
lampans synlighet
I starkt solsken kan indikeringen i ytter-
backspegeln vara svår att se.
BSM
(Dödavinkelvarnare)*
Dödavinkelvarnaren är ett sys-
tem som använder radarsenso-
rer som är monterade på bakre
stötfångarens vänstra och
högra sida. De assisterar föra-
ren att kontrollera säkerheten
vid filbyte.
VARNING
nSäkerhetsanvisningar beträf-
fande användning av systemet
Föraren själv ansvarar för att bilen
framförs på säkert sä tt. Kör alltid var-
samt och var alltid uppmärksam på
omgivningen.
Dödavinkelvarnaren är en komplette-
rande funktion som uppmärksammar
föraren på att ett fordon befinner sig i
ytterbackspeglarnas döda vinkel eller
närmar sig snabbt bakifrån in i en död
vinkel. Förlita dig inte alltför mycket
på dödavinkelvarnaren. Funktionen
kan inte bedöma om det är säkert att
byta fil. Att förlita sig för mycket på
funktionen kan orsaka en olycka som
kan leda till svåra eller livshotande
skador.
Systemet fungerar eventuellt inte kor-
rekt under vissa förhållanden så föra-
ren måste själv visuellt kontrollera
säkerheten.
Systemkomponenter
OMK0001SE.book Page 227 Frida y, February 26, 2021 10:53 AM

228
YARIS F OMK0001SE
4-5. Använda förarstödsystem
nNär ”Blind Spot Monitor Unavaila-
ble See Owner’s Manual” (Dödavin-
kelvarnaren ej tillgänglig Se bilens
instruktionsbok) visas på informa-
tionsdisplayen
Is, snö, lera, etc kan ha fastnat på
ytorna kring sensorerna på bakre stöt-
fångaren. ( sid. 228) Systemet bör
återgå till det normala när is, snö, lera,
etc avlägsnas från bakre stötfångaren.
Dessutom fungerar sensorn eventuellt
inte normalt vid körning i extremt varma
eller kalla miljöer.
nOm ”Blind Spot Monitor Malfunc-
tion Visit Your Dealer” (Fel i döda-
vinkelvarnaren Besök din återför-
säljare) visas på informations-
displayen
En störning i sensorn kan ha uppstått,
eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
nSpecialanpassning
Vissa funktioner kan specialinställas.
( sid. 414)
VARNING
nHantera bakre sidosensorn
Sensorer till dödavinkelvarnaren är
monterade på bakre stötfångarens
vänstra respektive högra sida. Obser-
vera följande för att säkerställa att
dödavinkelvarnaren kan fungera kor-
rekt.
lHåll alltid sensorerna och omgi-
vande ytor på bakre stötfångaren
rena.
Om en sensor eller den omgivande
ytan på bakre stötfå ngaren är smutsig
eller snötäckt kommer dödavinkelvar-
naren eventuellt inte att fungera och
ett varningsmeddelande ( sid. 228)
visas. Ta i så fall bort smuts eller snö.
Kör bilen med alla driftsförutsättning-
arna för BSM-funktionen ( sid. 231)
uppfyllda i cirka 10 minuter. Om var-
ningsmeddelandet inte försvinner ska
du låta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning kontrol-
lera bilen.
lSätt inte fast tillbehör, dekaler
(inklusive trans parenta dekaler),
aluminiumtejp eller andra föremål
på en sensor eller på ytan runt sen-
sorn på bakre stötfångaren.
OMK0001SE.book Page 228 Frida y, February 26, 2021 10:53 AM

229
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
Använd kontrollerna på ratten att
sätta på/stänga av funktionen.
1Tryck på / (vertikal dis-
play) eller / (horisontell
display) på ratten för att välja
.
2 Tryck på / (vertikal dis-
play) eller / (horisontell
display) på ratten och välj ,
tryck sedan på .
nFordon som kan detekteras av dödavinkelvarnaren
Dödavinkelvarnaren använder radarsensorer på sidorna i bak för att detek-
tera bakomvarande fordon i angränsande körfält och informerar föraren om
deras närvaro med indikatorer på ytterbackspeglarna.
VARNING
lUtsätt inte sensorn eller den omgi-
vande ytan på bakre stötfångaren
för hårda stötar.
Om sensorn rubbas ytterst lite ur
sitt läge kan stör ningar uppstå i sys-
temet och fordon känns eventuellt
inte av på rätt sätt.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen i föl-
jande situationer.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
lTa inte isär sensorn.
lGör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
lOm en sensor eller bakre stötfång-
aren behöver tas bort/monteras
eller bytas ut ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning.
lLackera inte bakre stötfångaren i
någon annan färg än en officiell färg
från Toyota.
Sätta på/stänga av
dödavinkelvarnaren
Dödavinkelvarnare, funktion
OMK0001SE.book Page 229 Frida y, February 26, 2021 10:53 AM

230
YARIS F OMK0001SE
4-5. Använda förarstödsystem

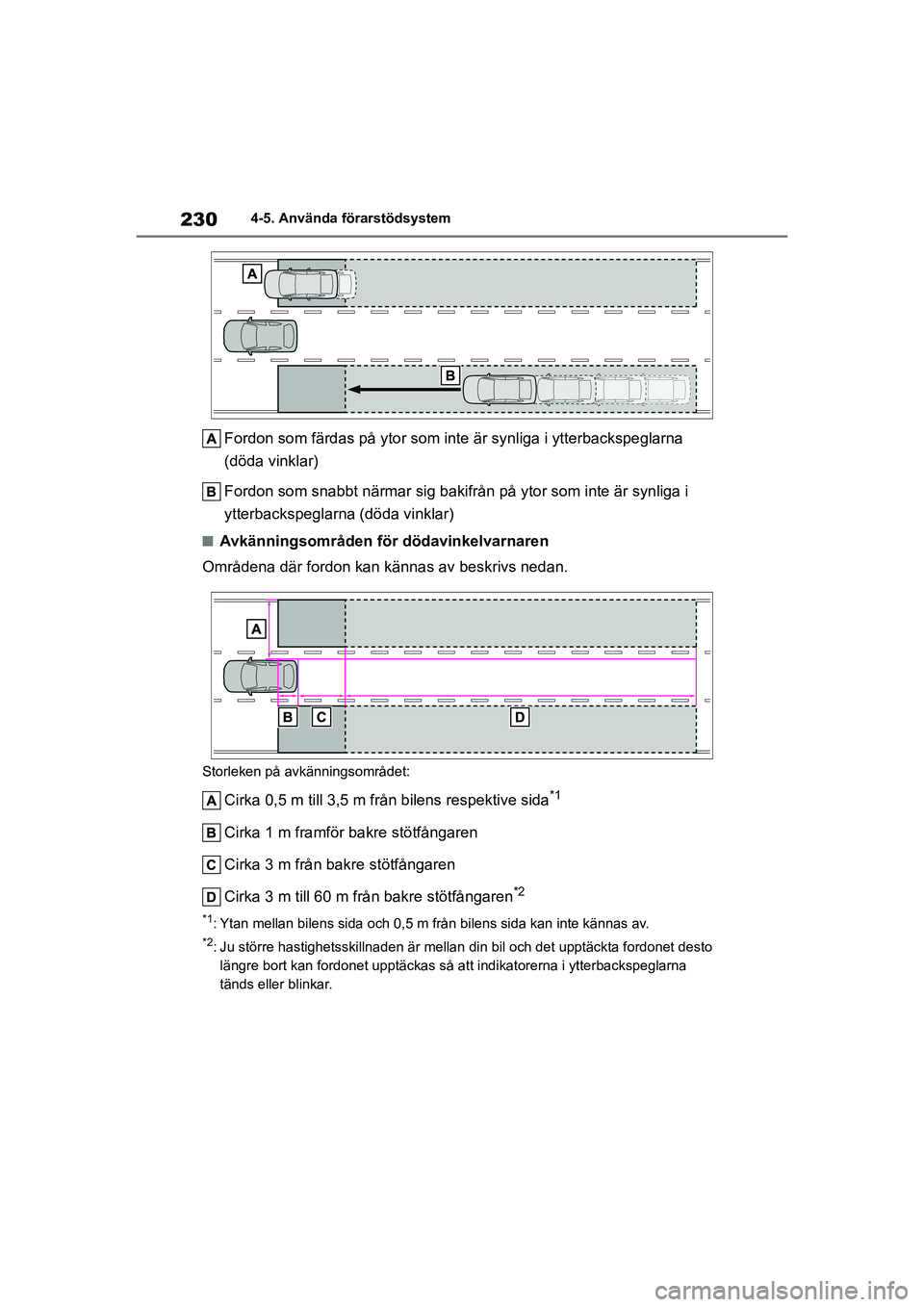

Fordon som färdas på ytor som inte är synliga i ytterbackspeglarna
(döda vinklar)
Fordon som snabbt närmar sig bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
nAvkänningsområden för dödavinkelvarnaren
Områdena där fordon kan kännas av beskrivs nedan.
Storleken på avkänningsområdet:
Cirka 0,5 m till 3,5 m från bilens respektive sida*1
Cirka 1 m framför bakre stötfångaren
Cirka 3 m från bakre stötfångaren
Cirka 3 m till 60 m från bakre stötfångaren
*2
*1: Ytan mellan bilens sida och 0,5 m från bilens sida kan inte kännas av.
*2: Ju större hastighetsskillnaden är mellan din bil och det upptäckta fordonet desto
längre bort kan fordonet upptäckas så att indikatorerna i ytterbackspeglarna
tänds eller blinkar.
OMK0001SE.book Page 230 Frida y, February 26, 2021 10:53 AM
