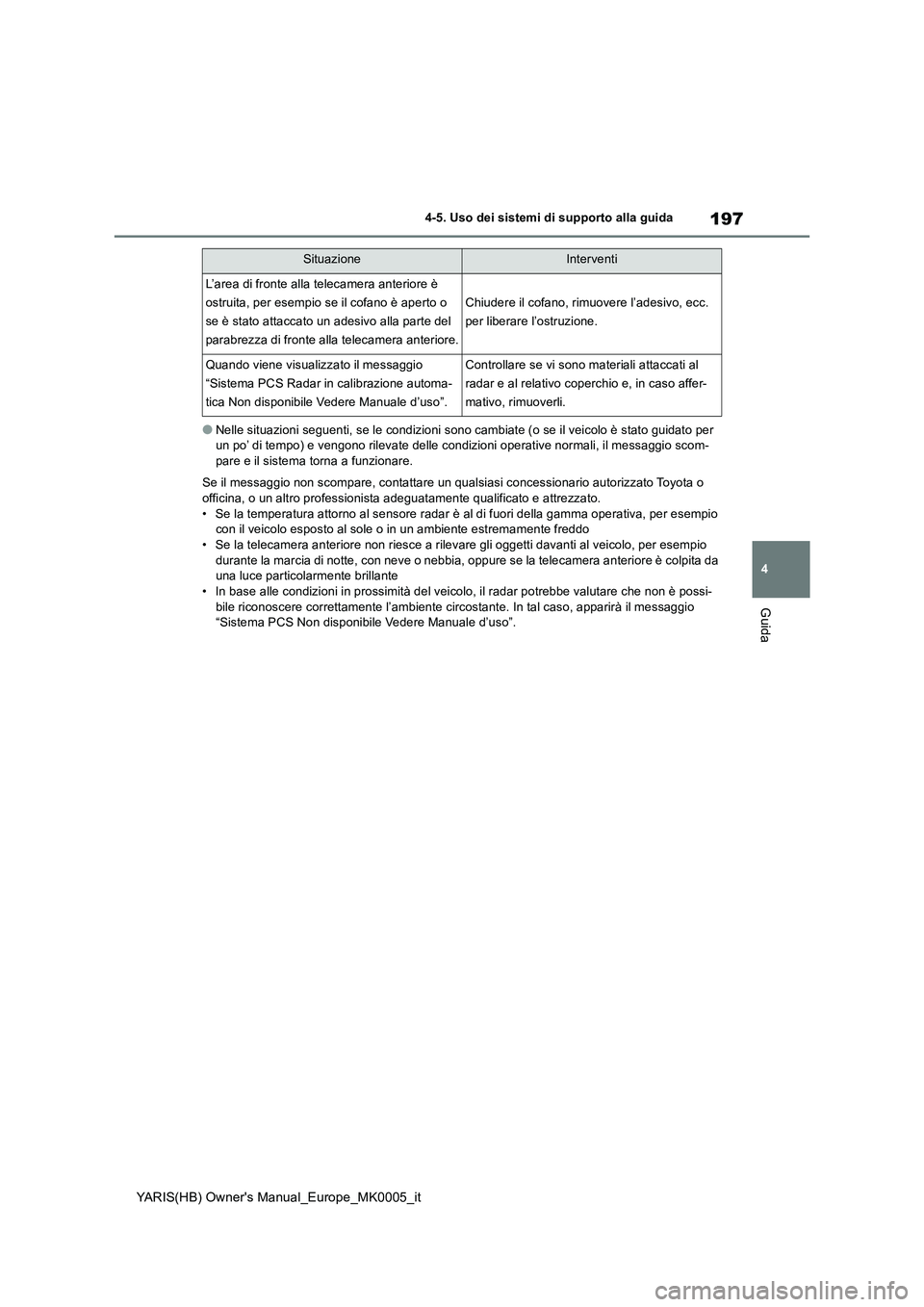

197
4
YARIS(HB) Owner's Manual_Europe_MK0005_it
4-5. Uso dei sistemi di supporto alla guida
Guida
●Nelle situazioni seguenti, se le condizioni sono cambiate (o se il veicolo è stato guidato per
un po’ di tempo) e vengono rilevate delle condizioni operative normali, il messaggio scom-
pare e il sistema torna a funzionare.
Se il messaggio non scompare, contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
• Se la temperatura attorno al sensore radar è al di fuori della gamma operativa, per esempio
con il veicolo esposto al sole o in un ambiente estremamente freddo
• Se la telecamera anteriore non riesce a rilevare gli oggetti davanti al veicolo, per esempio
durante la marcia di notte, con neve o nebbia, oppure se la telecamera anteriore è colpita da
una luce particolarmente brillante
• In base alle condizioni in prossimità del veicolo, il radar potrebbe valutare che non è possi-
bile riconoscere correttamente l’ambiente circostante. In tal caso, apparirà il messaggio
“Sistema PCS Non disponibile Vedere Manuale d’uso”.
L’area di fronte alla telecamera anteriore è
ostruita, per esempio se il cofano è aperto o
se è stato attaccato un adesivo alla parte del
parabrezza di fronte alla telecamera anteriore.
Chiudere il cofano, rimuovere l’adesivo, ecc.
per liberare l’ostruzione.
Quando viene visualizzato il messaggio
“Sistema PCS Radar in calibrazione automa-
tica Non disponibile Vedere Manuale d’uso”.Controllare se vi sono materiali attaccati al
radar e al relativo coperchio e, in caso affer-
mativo, rimuoverli.
SituazioneInterventi

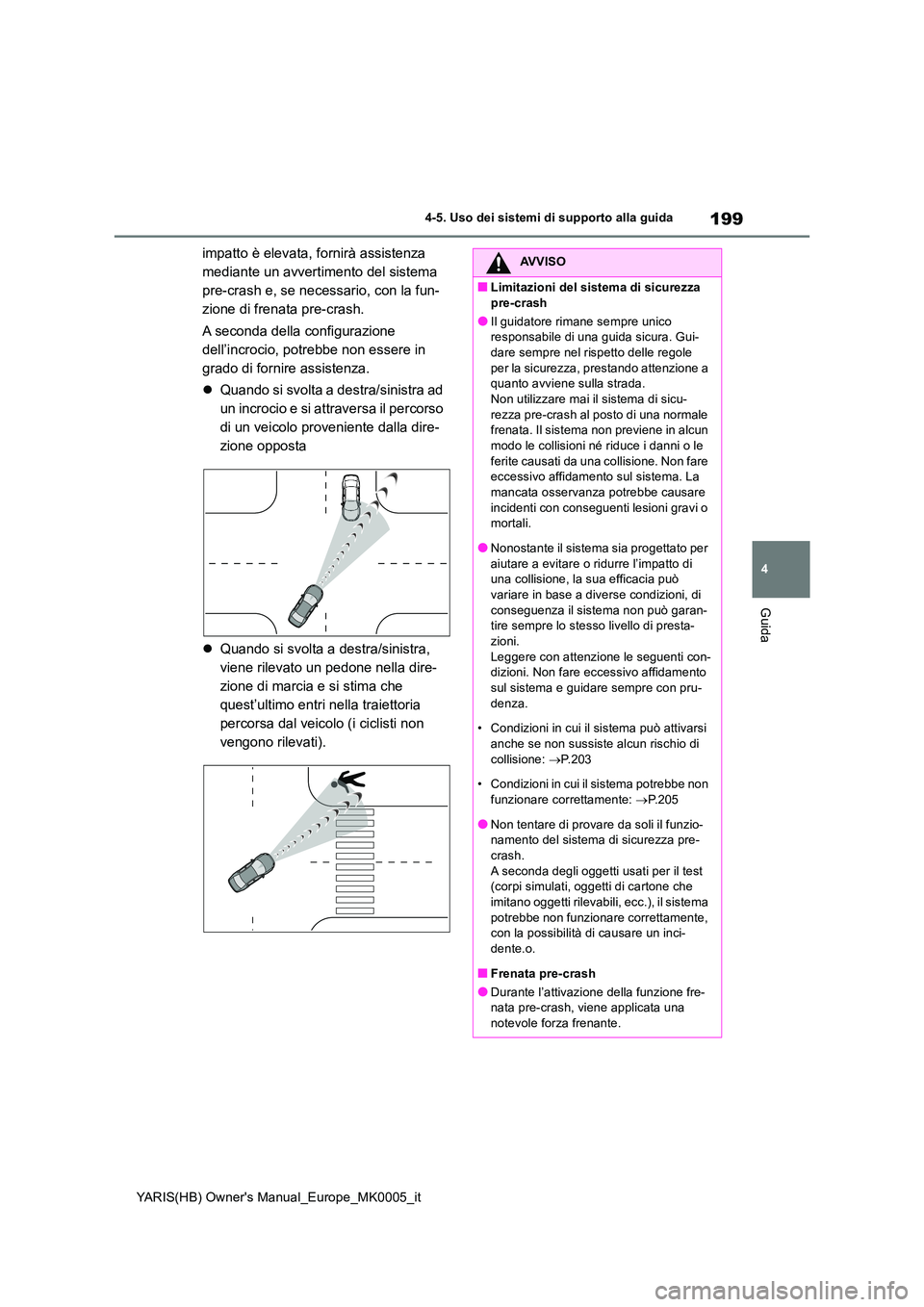

199
4
YARIS(HB) Owner's Manual_Europe_MK0005_it
4-5. Uso dei sistemi di supporto alla guida
Guida
impatto è elevata, fornirà assistenza
mediante un avvertimento del sistema
pre-crash e, se necessario, con la fun-
zione di frenata pre-crash.
A seconda della configurazione
dell’incrocio, potrebbe non essere in
grado di fornire assistenza.
z Quando si svolta a destra/sinistra ad
un incrocio e si attraversa il percorso
di un veicolo proveniente dalla dire-
zione opposta
z Quando si svolta a destra/sinistra,
viene rilevato un pedone nella dire-
zione di marcia e si stima che
quest’ultimo entri nella traiettoria
percorsa dal veicolo (i ciclisti non
vengono rilevati).
AVVISO
■Limitazioni del sistema di sicurezza
pre-crash
●Il guidatore rimane sempre unico responsabile di una guida sicura. Gui-dare sempre nel rispetto delle regole
per la sicurezza, prestando attenzione a quanto avviene sulla strada.Non utilizzare mai il sistema di sicu-
rezza pre-crash al posto di una normale frenata. Il sistema non previene in alcun modo le collisioni né riduce i danni o le
ferite causati da una collisione. Non fare eccessivo affidamento sul sistema. La mancata osservanza potrebbe causare
incidenti con conseguenti lesioni gravi o mortali.
●Nonostante il sistema sia progettato per
aiutare a evitare o ridurre l’impatto di una collisione, la sua efficacia può variare in base a diverse condizioni, di
conseguenza il sistema non può garan- tire sempre lo stesso livello di presta-zioni.
Leggere con attenzione le seguenti con- dizioni. Non fare eccessivo affidamento sul sistema e guidare sempre con pru-
denza.
• Condizioni in cui il sistema può attivarsi
anche se non sussiste alcun rischio di collisione: →P.203
• Condizioni in cui il sistema potrebbe non
funzionare correttamente: →P.205
●Non tentare di provare da soli il funzio- namento del sistema di sicurezza pre-
crash. A seconda degli oggetti usati per il test (corpi simulati, oggetti di cartone che
imitano oggetti rilevabili, ecc.), il sistema potrebbe non funzionare correttamente, con la possibilità di causare un inci-
dente.o.
■Frenata pre-crash
●Durante l’attivazione della funzione fre- nata pre-crash, viene applicata una
notevole forza frenante.

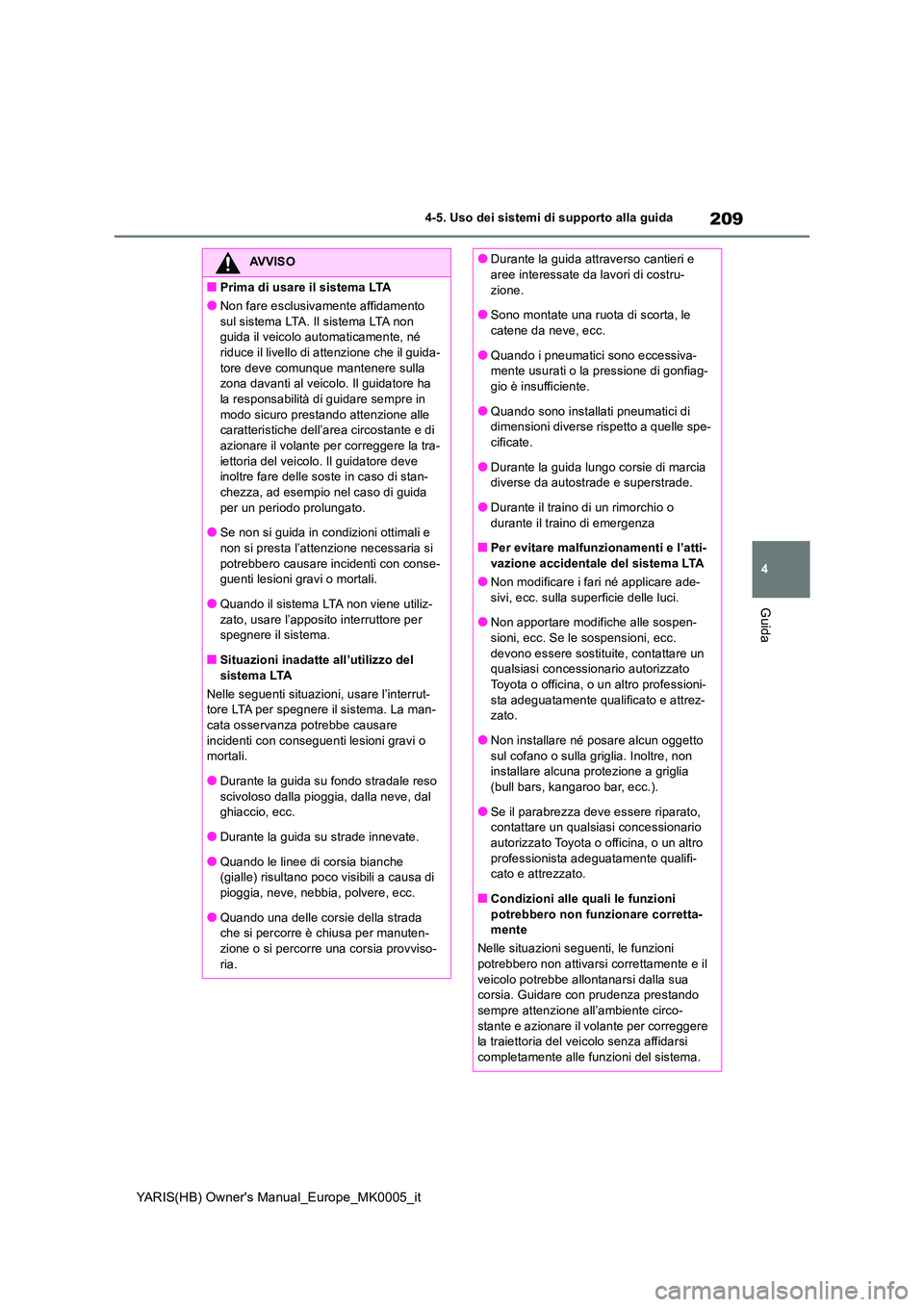

209
4
YARIS(HB) Owner's Manual_Europe_MK0005_it
4-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
■Prima di usare il sistema LTA
●Non fare esclusivamente affidamento
sul sistema LTA. Il sistema LTA non guida il veicolo automaticamente, né riduce il livello di attenzione che il guida-
tore deve comunque mantenere sulla zona davanti al veicolo. Il guidatore ha la responsabilità di guidare sempre in
modo sicuro prestando attenzione alle caratteristiche dell’area circostante e di azionare il volante per correggere la tra-
iettoria del veicolo. Il guidatore deve inoltre fare delle soste in caso di stan-chezza, ad esempio nel caso di guida
per un periodo prolungato.
●Se non si guida in condizioni ottimali e non si presta l’attenzione necessaria si
potrebbero causare incidenti con conse- guenti lesioni gravi o mortali.
●Quando il sistema LTA non viene utiliz-
zato, usare l’apposito interruttore per spegnere il sistema.
■Situazioni inadatte all’utilizzo del
sistema LTA
Nelle seguenti situazioni, usare l’interrut- tore LTA per spegnere il sistema. La man-
cata osservanza potrebbe causare incidenti con conseguenti lesioni gravi o mortali.
●Durante la guida su fondo stradale reso scivoloso dalla pioggia, dalla neve, dal ghiaccio, ecc.
●Durante la guida su strade innevate.
●Quando le linee di corsia bianche (gialle) risultano poco visibili a causa di
pioggia, neve, nebbia, polvere, ecc.
●Quando una delle corsie della strada che si percorre è chiusa per manuten-
zione o si percorre una corsia provviso- ria.
●Durante la guida attraverso cantieri e aree interessate da lavori di costru-
zione.
●Sono montate una ruota di scorta, le catene da neve, ecc.
●Quando i pneumatici sono eccessiva-mente usurati o la pressione di gonfiag-gio è insufficiente.
●Quando sono installati pneumatici di dimensioni diverse rispetto a quelle spe-cificate.
●Durante la guida lungo corsie di marcia diverse da autostrade e superstrade.
●Durante il traino di un rimorchio o
durante il traino di emergenza
■Per evitare malfunzionamenti e l’atti- vazione accidentale del sistema LTA
●Non modificare i fari né applicare ade-
sivi, ecc. sulla superficie delle luci.
●Non apportare modifiche alle sospen- sioni, ecc. Se le sospensioni, ecc.
devono essere sostituite, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-
sta adeguatamente qualificato e attrez- zato.
●Non installare né posare alcun oggetto
sul cofano o sulla griglia. Inoltre, non installare alcuna protezione a griglia (bull bars, kangaroo bar, ecc.).
●Se il parabrezza deve essere riparato, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualifi- cato e attrezzato.
■Condizioni alle quali le funzioni
potrebbero non funzionare corretta- mente
Nelle situazioni seguenti, le funzioni potrebbero non attivarsi correttamente e il
veicolo potrebbe allontanarsi dalla sua corsia. Guidare con prudenza prestando sempre attenzione all’ambiente circo-
stante e azionare il volante per correggere la traiettoria del veicolo senza affidarsi completamente alle funzioni del sistema.

219
4
YARIS(HB) Owner's Manual_Europe_MK0005_it
4-5. Uso dei sistemi di supporto alla guida
Guida

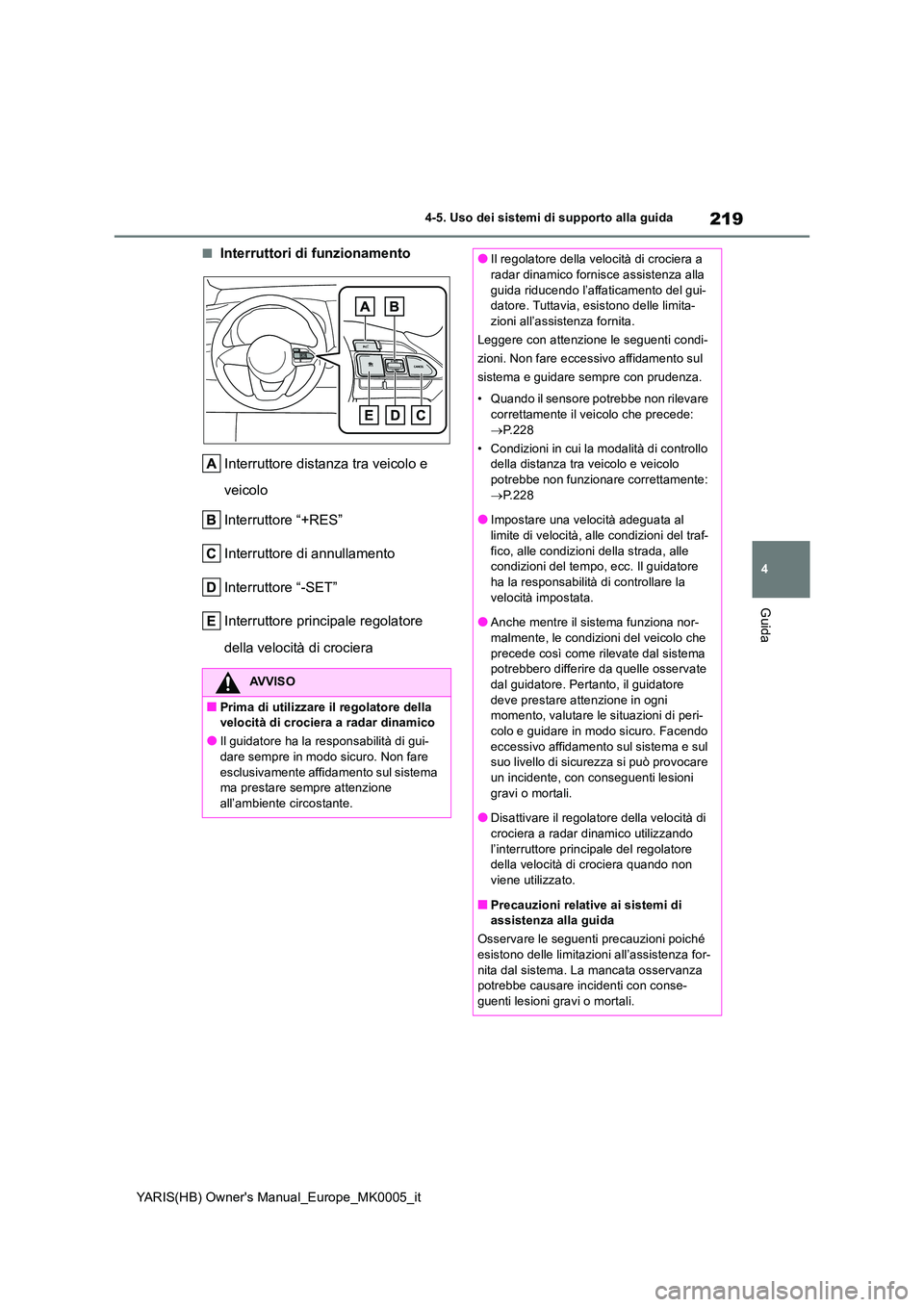

■Interruttori di funzionamento
Interruttore distanza tra veicolo e
veicolo
Interruttore “+RES”
Interruttore di annullamento
Interruttore “-SET”
Interruttore principale regolatore
della velocità di crociera
AVVISO
■Prima di utilizzare il regolatore della velocità di crociera a radar dinamico
●Il guidatore ha la responsabilità di gui-
dare sempre in modo sicuro. Non fare esclusivamente affidamento sul sistema ma prestare sempre attenzione
all’ambiente circostante.
●Il regolatore della velocità di crociera a radar dinamico fornisce assistenza alla
guida riducendo l’affaticamento del gui- datore. Tuttavia, esistono delle limita-zioni all’assistenza fornita.
Leggere con attenzione le seguenti condi-
zioni. Non fare eccessivo affidamento sul
sistema e guidare sempre con prudenza.
• Quando il sensore potrebbe non rilevare correttamente il veicolo che precede:
→ P.228
• Condizioni in cui la modalità di controllo della distanza tra veicolo e veicolo potrebbe non funzionare correttamente:
→ P.228
●Impostare una velocità adeguata al limite di velocità, alle condizioni del traf-
fico, alle condizioni della strada, alle condizioni del tempo, ecc. Il guidatore ha la responsabilità di controllare la
velocità impostata.
●Anche mentre il sistema funziona nor- malmente, le condizioni del veicolo che
precede così come rilevate dal sistema potrebbero differire da quelle osservate dal guidatore. Pertanto, il guidatore
deve prestare attenzione in ogni momento, valutare le situazioni di peri-colo e guidare in modo sicuro. Facendo
eccessivo affidamento sul sistema e sul suo livello di sicurezza si può provocare un incidente, con conseguenti lesioni
gravi o mortali.
●Disattivare il regolatore della velocità di crociera a radar dinamico utilizzando
l’interruttore principale del regolatore della velocità di crociera quando non viene utilizzato.
■Precauzioni relative ai sistemi di assistenza alla guida
Osservare le seguenti precauzioni poiché esistono delle limitazioni all’assistenza for-
nita dal sistema. La mancata osservanza potrebbe causare incidenti con conse-guenti lesioni gravi o mortali.

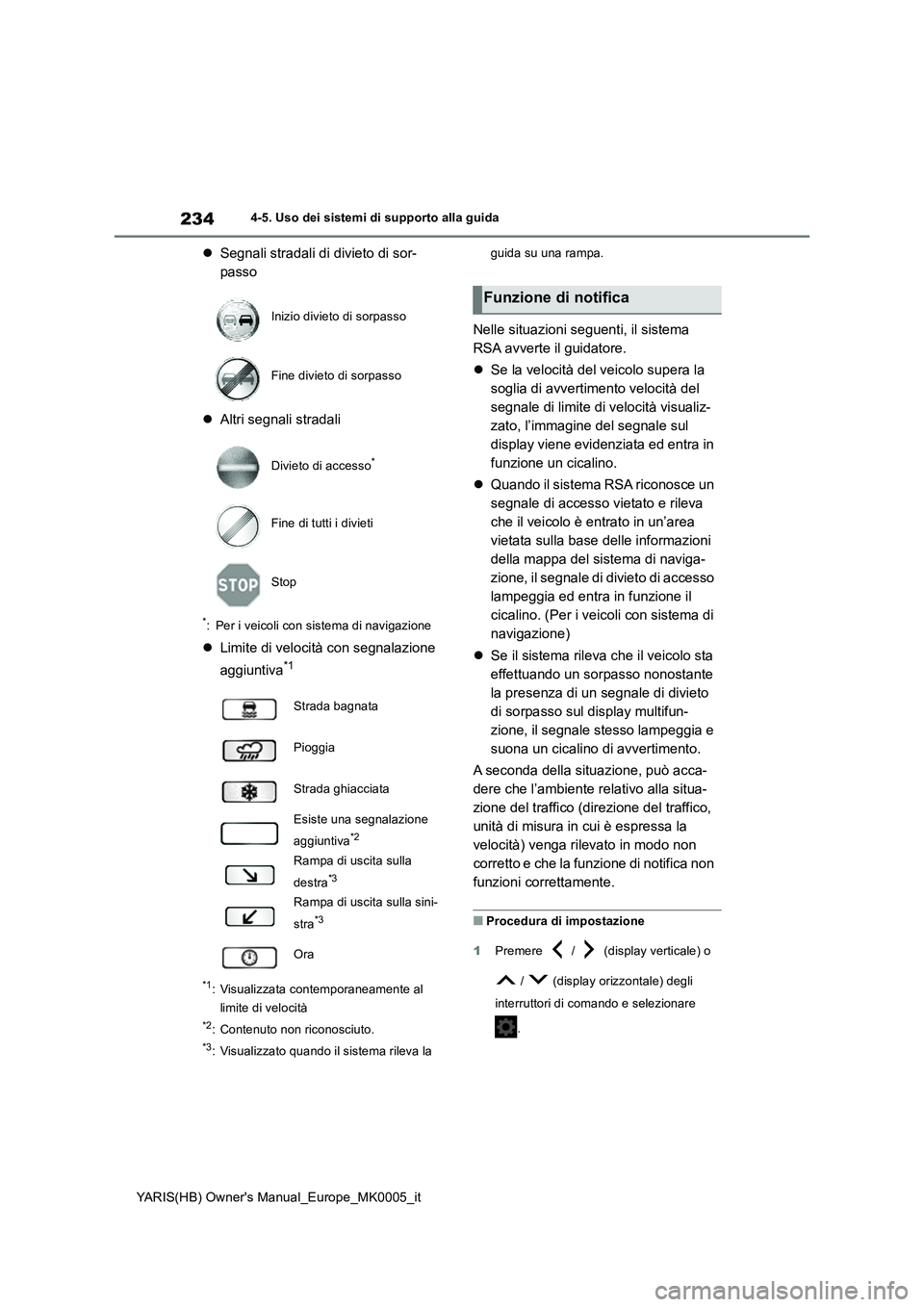

234
YARIS(HB) Owner's Manual_Europe_MK0005_it
4-5. Uso dei sistemi di supporto alla guida
zSegnali stradali di divieto di sor-
passo
zAltri segnali stradali
*: Per i veicoli con sistema di navigazione
zLimite di velocità con segnalazione
aggiuntiva
*1
*1: Visualizzata contemporaneamente al
limite di velocità
*2: Contenuto non riconosciuto.
*3: Visualizzato quando il sistema rileva la guida su una rampa.
Nelle situazioni seguenti, il sistema
RSA avverte il guidatore.
zSe la velocità del veicolo supera la
soglia di avvertimento velocità del
segnale di limite di velocità visualiz-
zato, l’immagine del segnale sul
display viene evidenziata ed entra in
funzione un cicalino.
zQuando il sistema RSA riconosce un
segnale di accesso vietato e rileva
che il veicolo è entrato in un’area
vietata sulla base delle informazioni
della mappa del sistema di naviga-
zione, il segnale di divieto di accesso
lampeggia ed entra in funzione il
cicalino. (Per i veicoli con sistema di
navigazione)
zSe il sistema rileva che il veicolo sta
effettuando un sorpasso nonostante
la presenza di un segnale di divieto
di sorpasso sul display multifun-
zione, il segnale stesso lampeggia e
suona un cicalino di avvertimento.
A seconda della situazione, può acca-
dere che l’ambiente relativo alla situa-
zione del traffico (direzione del traffico,
unità di misura in cui è espressa la
velocità) venga rilevato in modo non
corretto e che la funzione di notifica non
funzioni correttamente.
■Procedura di impostazione
1Premere / (display verticale) o
/ (display orizzontale) degli
interruttori di comando e selezionare
. Inizio divieto di sorpasso
Fine divieto di sorpasso
Divieto di accesso
*
Fine di tutti i divieti
Stop
Strada bagnata
Pioggia
Strada ghiacciata
Esiste una segnalazione
aggiuntiva
*2
Rampa di uscita sulla
destra
*3
Rampa di uscita sulla sini-
stra
*3
Ora
Funzione di notifica

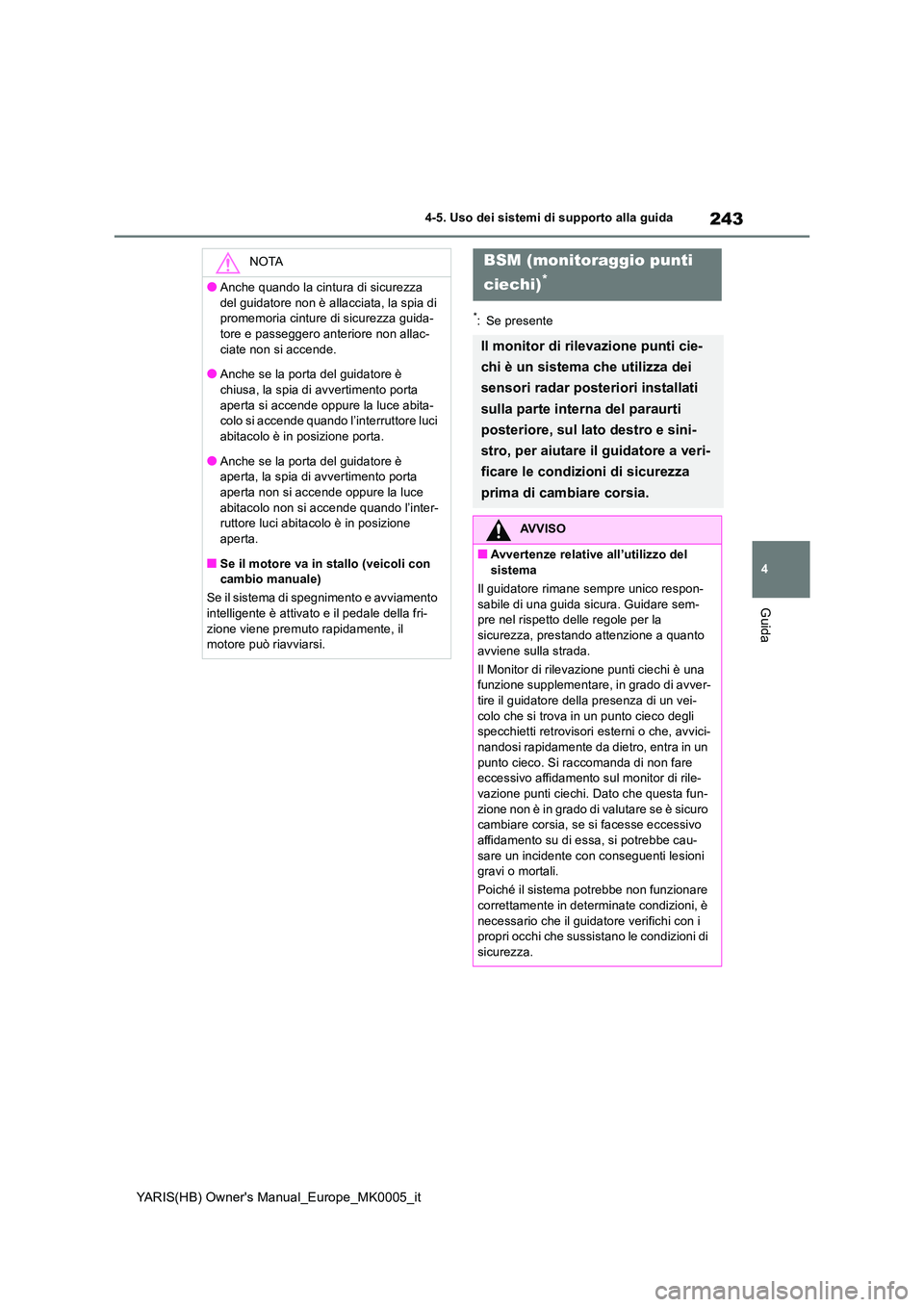

243
4
YARIS(HB) Owner's Manual_Europe_MK0005_it
4-5. Uso dei sistemi di supporto alla guida
Guida
*: Se presente
NOTA
●Anche quando la cintura di sicurezza
del guidatore non è allacciata, la spia di promemoria cinture di sicurezza guida-tore e passeggero anteriore non allac-
ciate non si accende.
●Anche se la porta del guidatore è chiusa, la spia di avvertimento porta
aperta si accende oppure la luce abita- colo si accende quando l’interruttore luci abitacolo è in posizione porta.
●Anche se la porta del guidatore è aperta, la spia di avvertimento porta aperta non si accende oppure la luce
abitacolo non si accende quando l’inter- ruttore luci abitacolo è in posizione aperta.
■Se il motore va in stallo (veicoli con cambio manuale)
Se il sistema di spegnimento e avviamento intelligente è attivato e il pedale della fri-
zione viene premuto rapidamente, il motore può riavviarsi.
BSM (monitoraggio punti
ciechi)*
Il monitor di rilevazione punti cie-
chi è un sistema che utilizza dei
sensori radar posteriori installati
sulla parte interna del paraurti
posteriore, sul lato destro e sini-
stro, per aiutare il guidatore a veri-
ficare le condizioni di sicurezza
prima di cambiare corsia.
AVVISO
■Avvertenze relative all’utilizzo del
sistema
Il guidatore rimane sempre unico respon- sabile di una guida sicura. Guidare sem-pre nel rispetto delle regole per la
sicurezza, prestando attenzione a quanto avviene sulla strada.
Il Monitor di rilevazione punti ciechi è una funzione supplementare, in grado di avver-
tire il guidatore della presenza di un vei- colo che si trova in un punto cieco degli specchietti retrovisori esterni o che, avvici-
nandosi rapidamente da dietro, entra in un punto cieco. Si raccomanda di non fare eccessivo affidamento sul monitor di rile-
vazione punti ciechi. Dato che questa fun- zione non è in grado di valutare se è sicuro cambiare corsia, se si facesse eccessivo
affidamento su di essa, si potrebbe cau- sare un incidente con conseguenti lesioni gravi o mortali.
Poiché il sistema potrebbe non funzionare
correttamente in determinate condizioni, è necessario che il guidatore verifichi con i propri occhi che sussistano le condizioni di
sicurezza.

254
YARIS(HB) Owner's Manual_Europe_MK0005_it

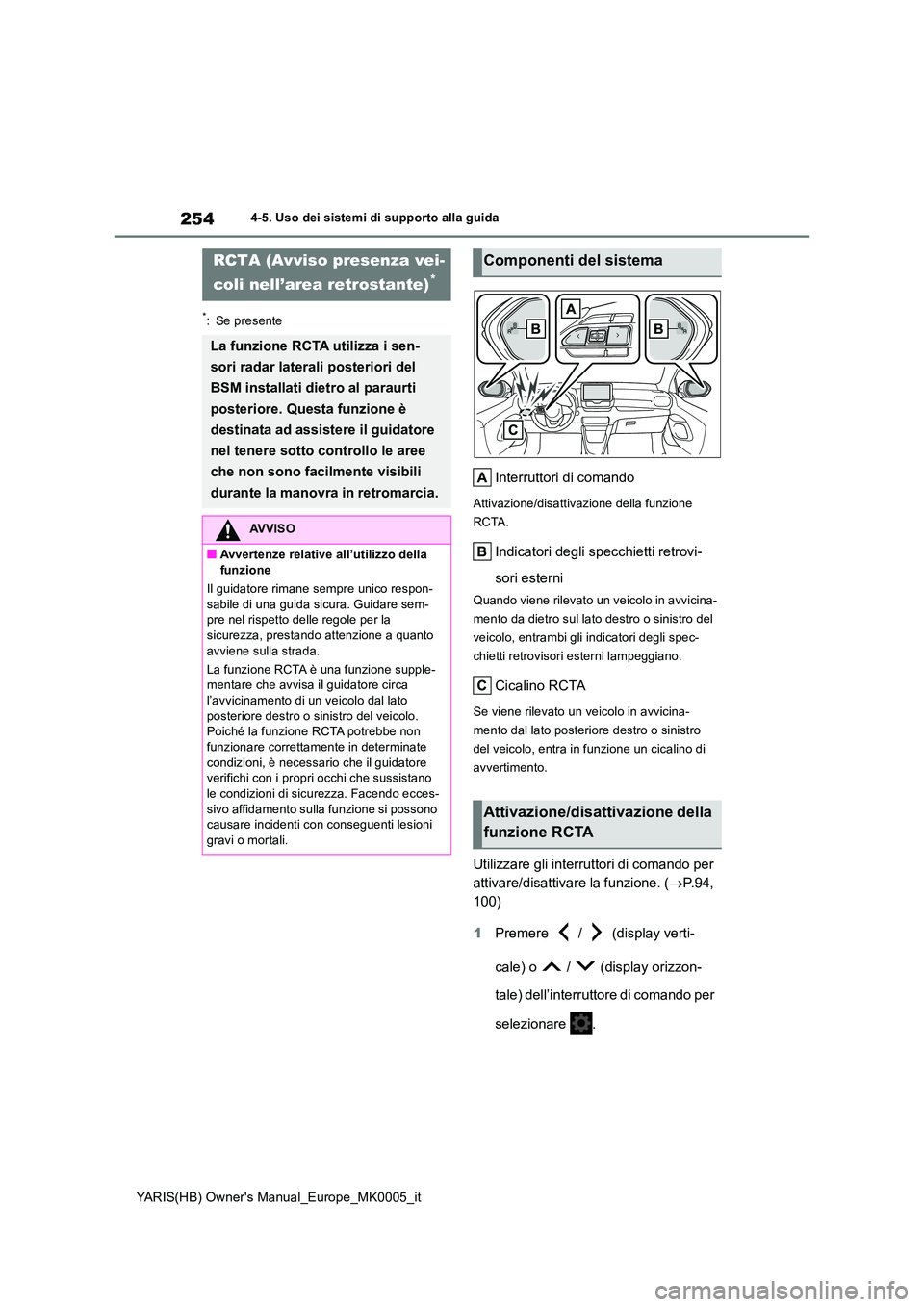

4-5. Uso dei sistemi di supporto alla guida
*: Se presente
Interruttori di comando
Attivazione/disattivazione della funzione
RCTA.
Indicatori degli specchietti retrovi-
sori esterni
Quando viene rilevato un veicolo in avvicina-
mento da dietro sul lato destro o sinistro del
veicolo, entrambi gli indicatori degli spec-
chietti retrovisori esterni lampeggiano.
Cicalino RCTA
Se viene rilevato un veicolo in avvicina-
mento dal lato posteriore destro o sinistro
del veicolo, entra in funzione un cicalino di
avvertimento.
Utilizzare gli interruttori di comando per
attivare/disattivare la funzione. ( →P.94,
100)
1 Premere / (display verti-
cale) o / (display orizzon-
tale) dell’interruttore di comando per
selezionare .
RCTA (Avviso presenza vei-
coli nell’area retrostante)*
La funzione RCTA utilizza i sen-
sori radar laterali posteriori del
BSM installati dietro al paraurti
posteriore. Questa funzione è
destinata ad assistere il guidatore
nel tenere sotto controllo le aree
che non sono facilmente visibili
durante la manovra in retromarcia.
AVVISO
■Avvertenze relative all’utilizzo della
funzione
Il guidatore rimane sempre unico respon- sabile di una guida sicura. Guidare sem-pre nel rispetto delle regole per la
sicurezza, prestando attenzione a quanto avviene sulla strada.
La funzione RCTA è una funzione supple- mentare che avvisa il guidatore circa
l’avvicinamento di un veicolo dal lato posteriore destro o sinistro del veicolo. Poiché la funzione RCTA potrebbe non
funzionare correttamente in determinate condizioni, è necessario che il guidatore verifichi con i propri occhi che sussistano
le condizioni di sicurezza. Facendo ecces- sivo affidamento sulla funzione si possono causare incidenti con conseguenti lesioni
gravi o mortali.
Componenti del sistema
Attivazione/disattivazione della
funzione RCTA

259
4
YARIS(HB) Owner's Manual_Europe_MK0005_it

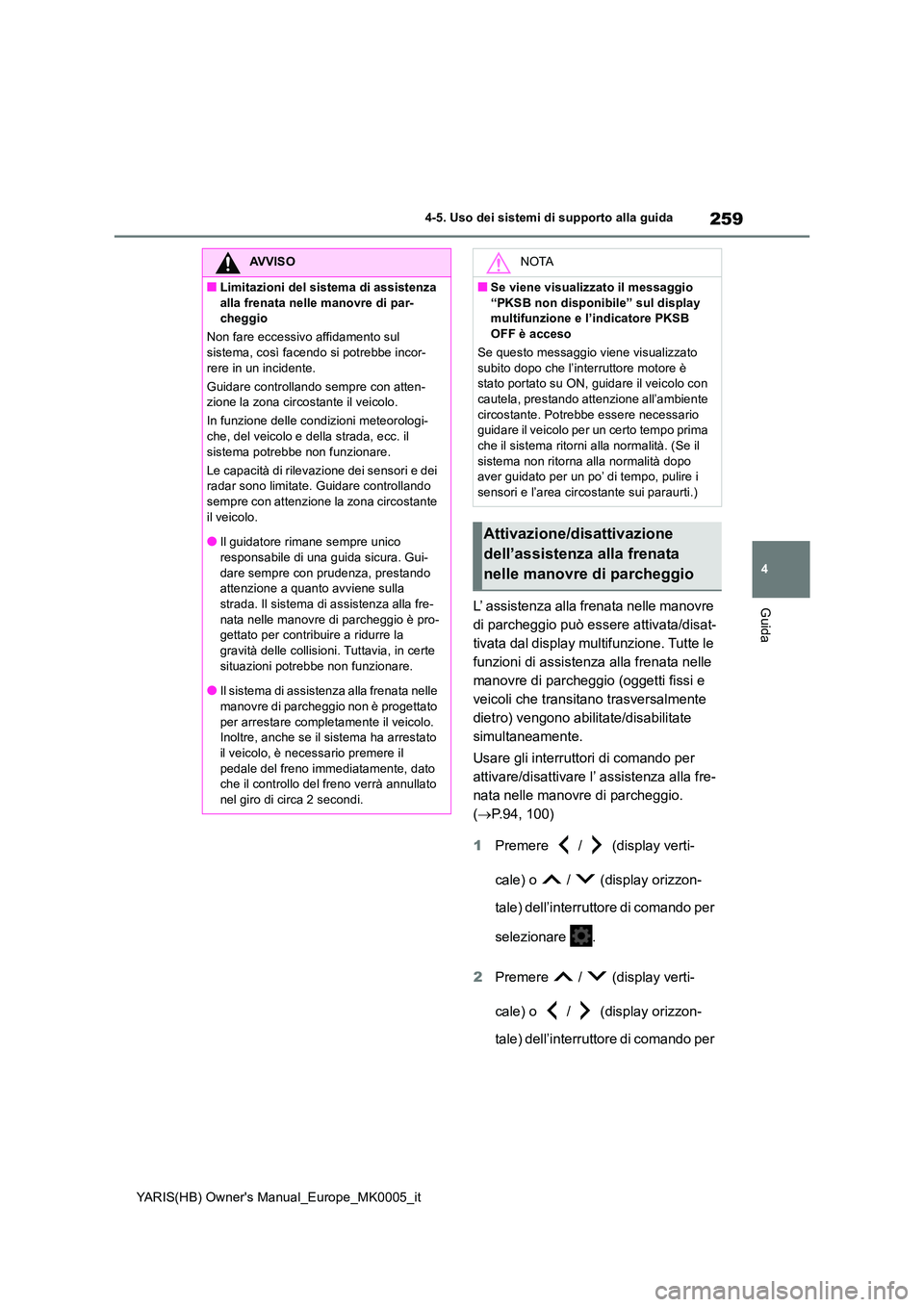

4-5. Uso dei sistemi di supporto alla guida
GuidaL’ assistenza alla frenata nelle manovre
di parcheggio può essere attivata/disat-
tivata dal display multifunzione. Tutte le
funzioni di assistenza alla frenata nelle
manovre di parcheggio (oggetti fissi e
veicoli che transitano trasversalmente
dietro) vengono abilitate/disabilitate
simultaneamente.
Usare gli interruttori di comando per
attivare/disattivare l’ assistenza alla fre-
nata nelle manovre di parcheggio.
( →P.94, 100)
1 Premere / (display verti-
cale) o / (display orizzon-
tale) dell’interruttore di comando per
selezionare .
2 Premere / (display verti-
cale) o / (display orizzon-
tale) dell’interruttore di comando per
AVVISO
■Limitazioni del sistema di assistenza
alla frenata nelle manovre di par- cheggio
Non fare eccessivo affidamento sul sistema, così facendo si potrebbe incor-
rere in un incidente.
Guidare controllando sempre con atten- zione la zona circostante il veicolo.
In funzione delle condizioni meteorologi- che, del veicolo e della strada, ecc. il
sistema potrebbe non funzionare.
Le capacità di rilevazione dei sensori e dei radar sono limitate. Guidare controllando sempre con attenzione la zona circostante
il veicolo.
●Il guidatore rimane sempre unico responsabile di una guida sicura. Gui-
dare sempre con prudenza, prestando attenzione a quanto avviene sulla strada. Il sistema di assistenza alla fre-
nata nelle manovre di parcheggio è pro- gettato per contribuire a ridurre la gravità delle collisioni. Tuttavia, in certe
situazioni potrebbe non funzionare.
●Il sistema di assistenza alla frenata nelle manovre di parcheggio non è progettato
per arrestare completamente il veicolo. Inoltre, anche se il sistema ha arrestato
il veicolo, è necessario premere il pedale del freno immediatamente, dato che il controllo del freno verrà annullato
nel giro di circa 2 secondi.
NOTA
■Se viene visualizzato il messaggio
“PKSB non disponibile” sul display multifunzione e l’indicatore PKSB OFF è acceso
Se questo messaggio viene visualizzato
subito dopo che l’interruttore motore è stato portato su ON, guidare il veicolo con cautela, prestando attenzione all’ambiente
circostante. Potrebbe essere necessario guidare il veicolo per un certo tempo prima che il sistema ritorni alla normalità. (Se il
sistema non ritorna alla normalità dopo aver guidato per un po’ di tempo, pulire i sensori e l’area circostante sui paraurti.)
Attivazione/disattivazione
dell’assistenza alla frenata
nelle manovre di parcheggio

301
5
YARIS(HB) Owner's Manual_Europe_MK0005_it

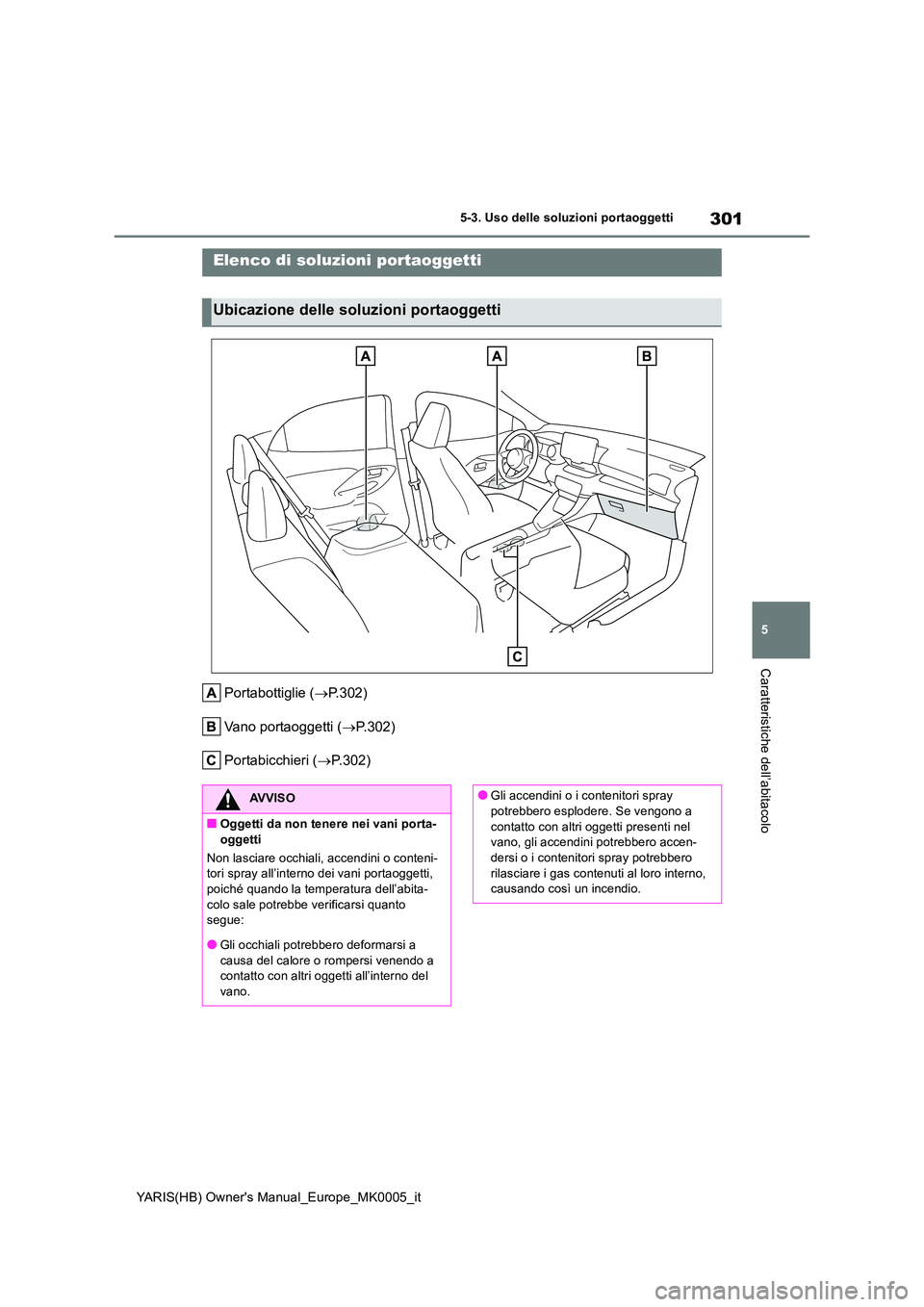

5-3. Uso delle soluzioni portaoggetti
Caratteristiche dell’abitacolo
5-3.Uso delle s oluzioni po rtaogge tti
Portabottiglie (→P.302)
Vano portaoggetti ( →P.302)
Portabicchieri ( →P.302)
Elenco di soluzioni portaoggetti
Ubicazione delle soluzioni portaoggetti
AVVISO
■Oggetti da non tenere nei vani porta- oggetti
Non lasciare occhiali, accendini o conteni- tori spray all’interno dei vani portaoggetti,
poiché quando la temperatura dell’abita- colo sale potrebbe verificarsi quanto segue:
●Gli occhiali potrebbero deformarsi a causa del calore o rompersi venendo a contatto con altri oggetti all’interno del
vano.
●Gli accendini o i contenitori spray potrebbero esplodere. Se vengono a
contatto con altri oggetti presenti nel vano, gli accendini potrebbero accen-dersi o i contenitori spray potrebbero
rilasciare i gas contenuti al loro interno, causando così un incendio.

320
YARIS(HB) Owner's Manual_Europe_MK0005_it

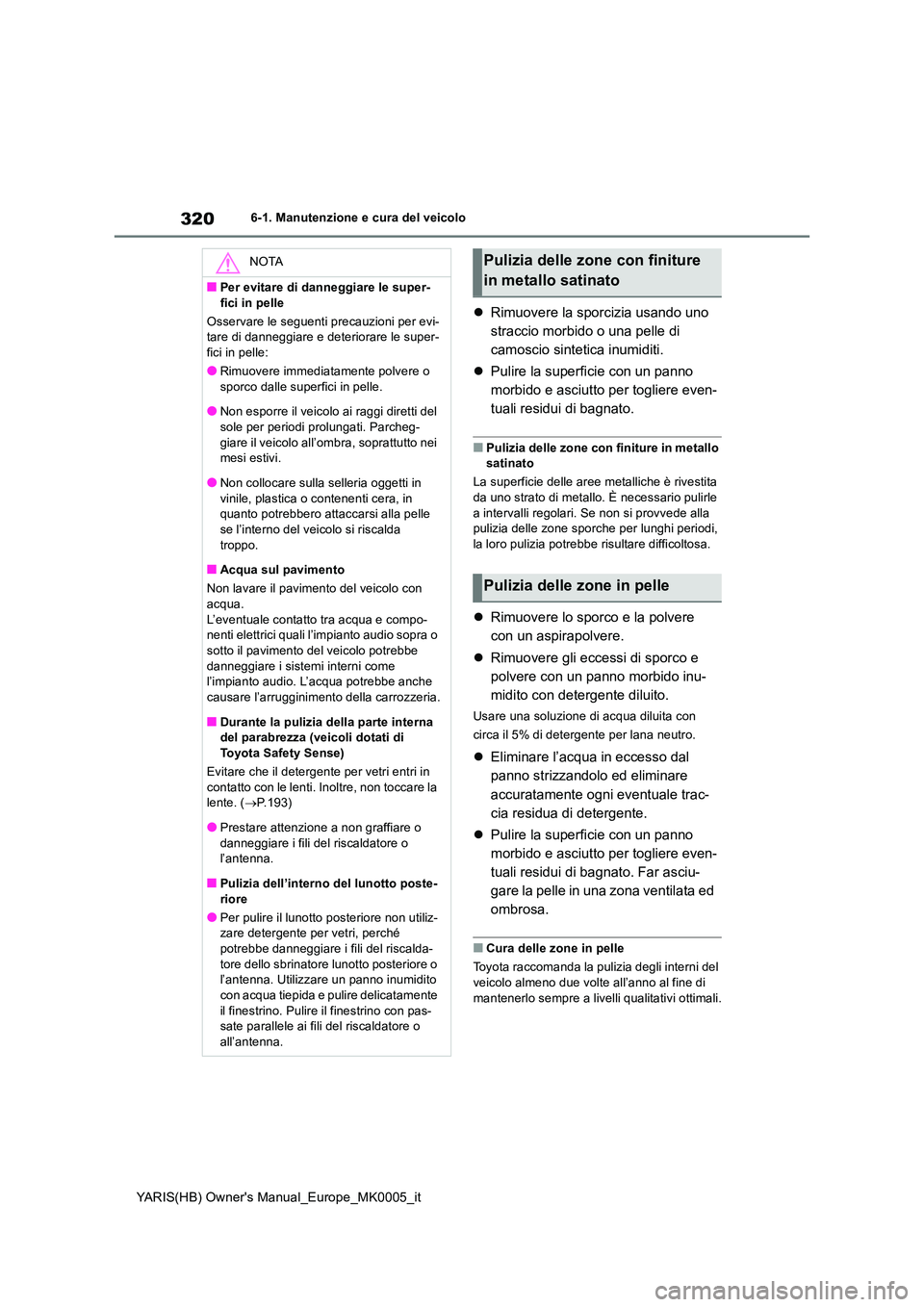

6-1. Manutenzione e cura del veicolo
zRimuovere la sporcizia usando uno
straccio morbido o una pelle di
camoscio sintetica inumiditi.
z Pulire la superficie con un panno
morbido e asciutto per togliere even-
tuali residui di bagnato.
■Pulizia delle zone con finiture in metallo satinato
La superficie delle aree metalliche è rivestita da uno strato di metallo. È necessario pulirle
a intervalli regolari. Se non si provvede alla pulizia delle zone sporche per lunghi periodi, la loro pulizia potrebbe risultare difficoltosa.
z Rimuovere lo sporco e la polvere
con un aspirapolvere.
z Rimuovere gli eccessi di sporco e
polvere con un panno morbido inu-
midito con detergente diluito.
Usare una soluzione di acqua diluita con
circa il 5% di detergente per lana neutro.
z Eliminare l’acqua in eccesso dal
panno strizzandolo ed eliminare
accuratamente ogni eventuale trac-
cia residua di detergente.
z Pulire la superficie con un panno
morbido e asciutto per togliere even-
tuali residui di bagnato. Far asciu-
gare la pelle in una zona ventilata ed
ombrosa.
■Cura delle zone in pelle
Toyota raccomanda la pulizia degli interni del
veicolo almeno due volte all’anno al fine di mantenerlo sempre a livelli qualitativi ottimali.
NOTA
■Per evitare di danneggiare le super-
fici in pelle
Osservare le seguenti precauzioni per evi- tare di danneggiare e deteriorare le super-fici in pelle:
●Rimuovere immediatamente polvere o
sporco dalle superfici in pelle.
●Non esporre il veicolo ai raggi diretti del sole per periodi prolungati. Parcheg-
giare il veicolo all’ombra, soprattutto nei mesi estivi.
●Non collocare sulla selleria oggetti in
vinile, plastica o contenenti cera, in quanto potrebbero attaccarsi alla pelle se l’interno del veicolo si riscalda
troppo.
■Acqua sul pavimento
Non lavare il pavimento del veicolo con acqua.
L’eventuale contatto tra acqua e compo- nenti elettrici quali l’impianto audio sopra o sotto il pavimento del veicolo potrebbe
danneggiare i sistemi interni come l’impianto audio. L’acqua potrebbe anche causare l’arrugginimento della carrozzeria.
■Durante la pulizia della parte interna del parabrezza (veicoli dotati di
Toyota Safety Sense)
Evitare che il detergente per vetri entri in contatto con le lenti. Inoltre, non toccare la lente. ( →P.193)
●Prestare attenzione a non graffiare o danneggiare i fili del riscaldatore o l’antenna.
■Pulizia dell’interno del lunotto poste-riore
●Per pulire il lunotto posteriore non utiliz-zare detergente per vetri, perché
potrebbe danneggiare i fili del riscalda- tore dello sbrinatore lunotto posteriore o l’antenna. Utilizzare un panno inumidito
con acqua tiepida e pulire delicatamente il finestrino. Pulire il finestrino con pas-sate parallele ai fili del riscaldatore o
all’antenna.
Pulizia delle zone con finiture
in metallo satinato
Pulizia delle zone in pelle
