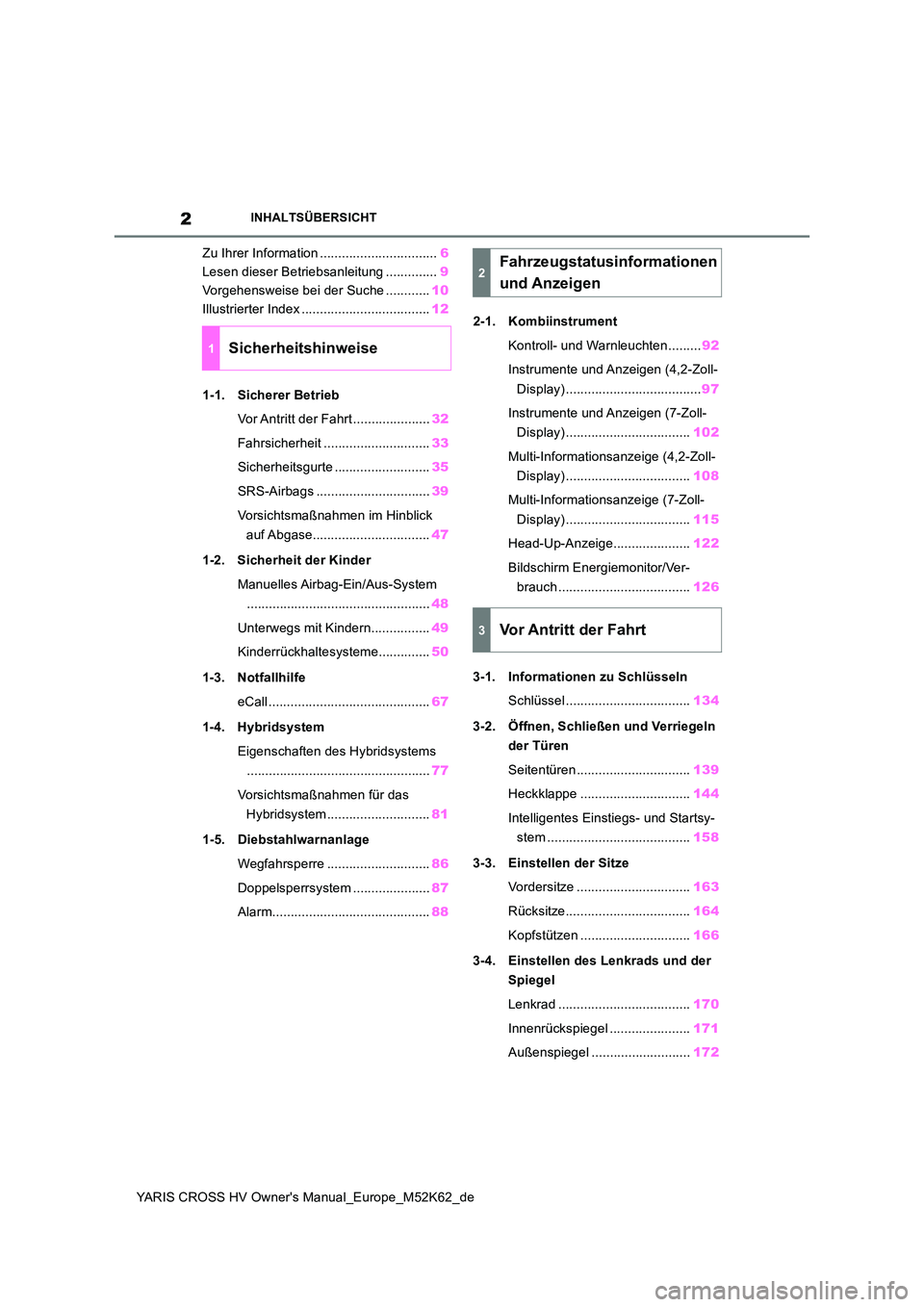

Page 4 of 666
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
INHALTSÜBERSICHT
Zu Ihrer Information ................................6
Lesen dieser Betriebsanleitung .............. 9
Vorgehensweise bei der Suche ............ 10
Illustrierter Index ................................... 12
1-1. Sicherer Betrieb
Vor Antritt der Fahrt ..................... 32
Fahrsicherheit ............................. 33
Sicherheitsgurte .......................... 35
SRS-Airbags ............................... 39
Vorsichtsmaßnahmen im Hinblick
auf Abgase................................ 47
1-2. Sicherheit der Kinder
Manuelles Airbag-Ein/Aus-System
.................................................. 48
Unterwegs mit Kindern................ 49
Kinderrückhaltesysteme.............. 50
1-3. Notfallhilfe
eCall ............................................ 67
1-4. Hybridsystem
Eigenschaften des Hybridsystems
.................................................. 77
Vorsichtsmaßnahmen für das
Hybridsystem ............................ 81
1-5. Diebstahlwarnanlage
Wegfahrsperre ............................ 86
Doppelsperrsystem ..................... 87
Alarm........................................... 88
2-1. Kombiinstrument
Kontroll- und Warnleuchten ......... 92
Instrumente und Anzeigen (4,2-Zoll-
Display) ..................................... 97
Instrumente und Anzeigen (7-Zoll-
Display) .................................. 102
Multi-Informationsanzeige (4,2-Zoll-
Display) .................................. 108
Multi-Informationsanzeige (7-Zoll-
Display) .................................. 115
Head-Up-Anzeige..................... 122
Bildschirm Energiemonitor/Ver-
brauch .................................... 126
3-1. Informationen zu Schlüsseln
Schlüssel .................................. 134
3-2. Öffnen, Schließen und Verriegeln
der Türen
Seitentüren ............................... 139
Heckklappe .............................. 144
Intelligentes Einstiegs- und Startsy-
stem ....................................... 158
3-3. Einstellen der Sitze
Vordersitze ............................... 163
Rücksitze.................................. 164
Kopfstützen .............................. 166
3-4. Einstellen des Lenkrads und der
Spiegel
Lenkrad .................................... 170
Innenrückspiegel ...................... 171
Außenspiegel ........................... 172
1Sicherheitshinweise
2Fahrzeugstatusinformationen
und Anzeigen
3Vor Antritt der Fahrt

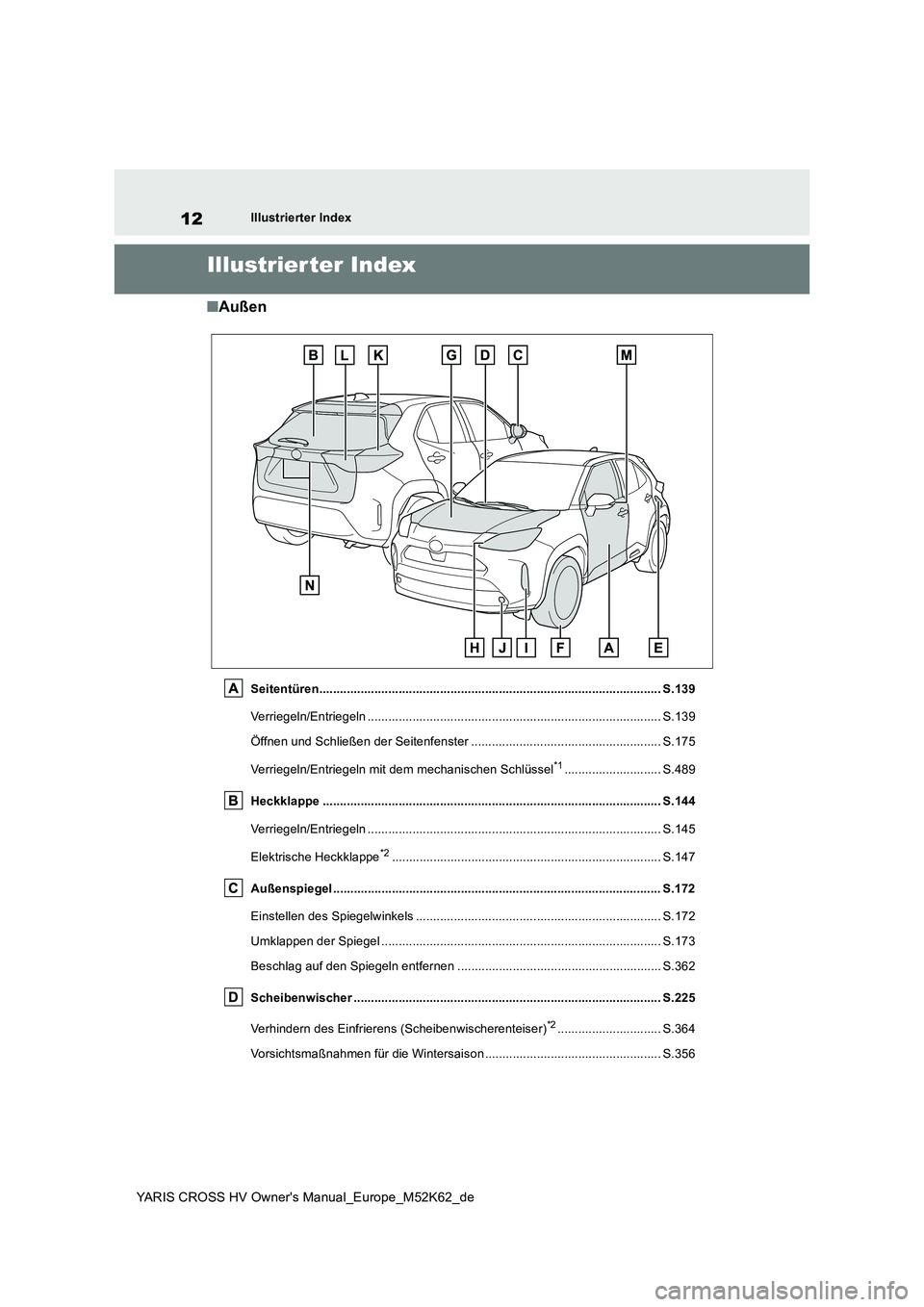

Page 14 of 666
12
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
Illustrierter Index
Illustrier ter Index
■Außen
Seitentüren................................................................................................... S.139
Verriegeln/Entriegeln .......................................... ........................................... S.139
Öffnen und Schließen der Seitenfenster ......................... .............................. S.175
Verriegeln/Entriegeln mit dem mechanischen Schlüssel*1............................ S.489
Heckklappe ..................................................... ............................................. S.144
Verriegeln/Entriegeln .......................................... ........................................... S.145
Elektrische Heckklappe*2............................................................... ............... S.147
Außenspiegel ................................................... ............................................ S.172
Einstellen des Spiegelwinkels .................................. ..................................... S.172
Umklappen der Spiegel .......................................... ....................................... S.173
Beschlag auf den Spiegeln entfernen ............................ ............................... S.362
Scheibenwischer ................................................ ......................................... S.225
Verhindern des Einfrierens (Scheibenwischerenteiser)*2.............................. S.364
Vorsichtsmaßnahmen für die Wintersaison ........................ ........................... S.356

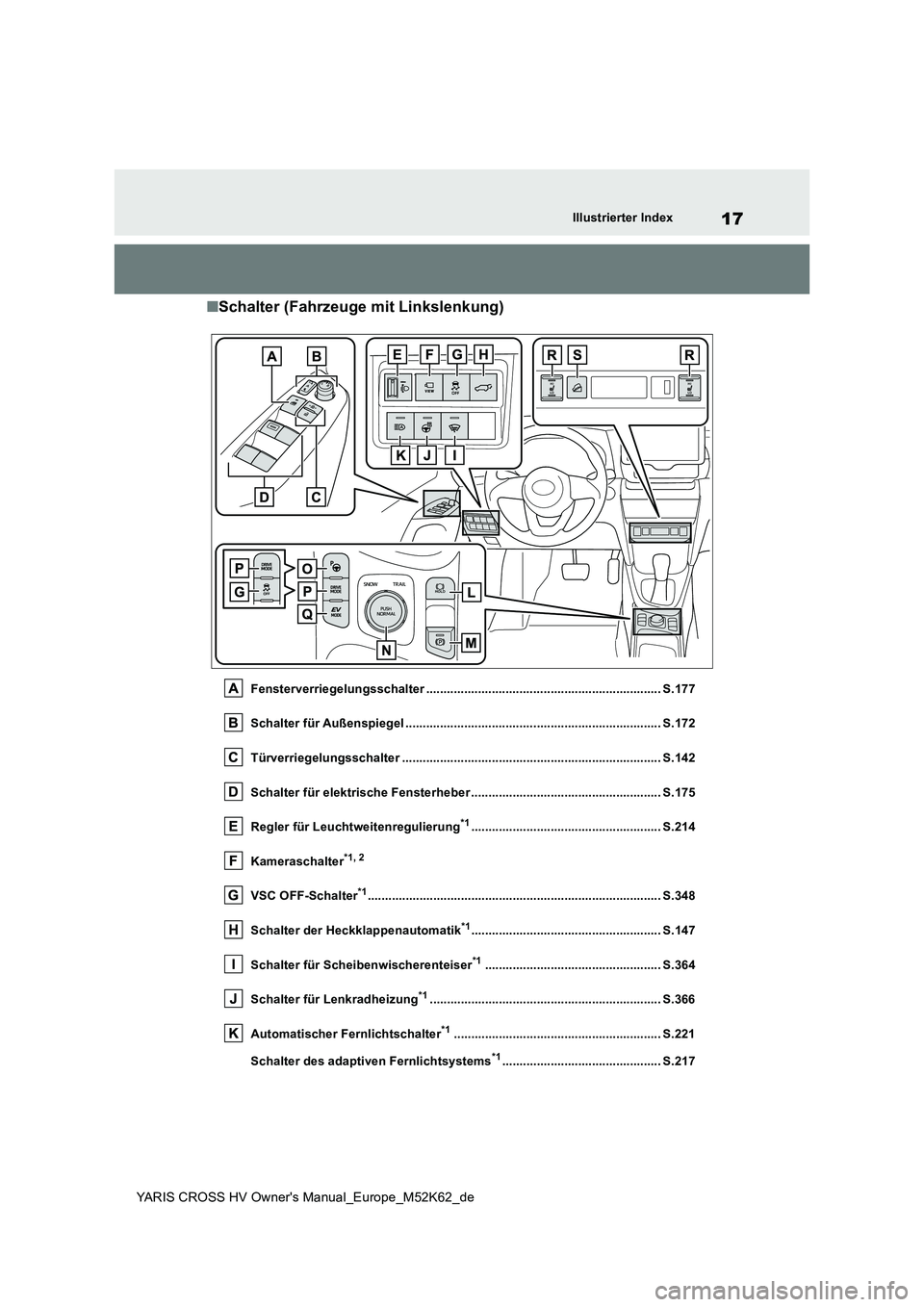

Page 19 of 666
17
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
Illustrierter Index
■Schalter (Fahrzeuge mit Linkslenkung)
Fensterverriegelungsschalter .................................................................... S.177
Schalter für Außenspiegel ...................................... .................................... S.172
Türverriegelungsschalter ....................................... .................................... S.142
Schalter für elektrische Fensterheber .......................... ............................. S.175
Regler für Leuchtweitenregulierung*1....................................................... S.214
Kameraschalter*1, 2
VSC OFF-Schalter*1............................................................... ...................... S.348
Schalter der Heckklappenautomatik*1....................................................... S.147
Schalter für Scheibenwischerenteiser*1................................................... S.364
Schalter für Lenkradheizung*1............................................................... .... S.366
Automatischer Fernlichtschalter*1............................................................ S.2 21
Schalter des adaptiven Fernlichtsystems*1.............................................. S.217

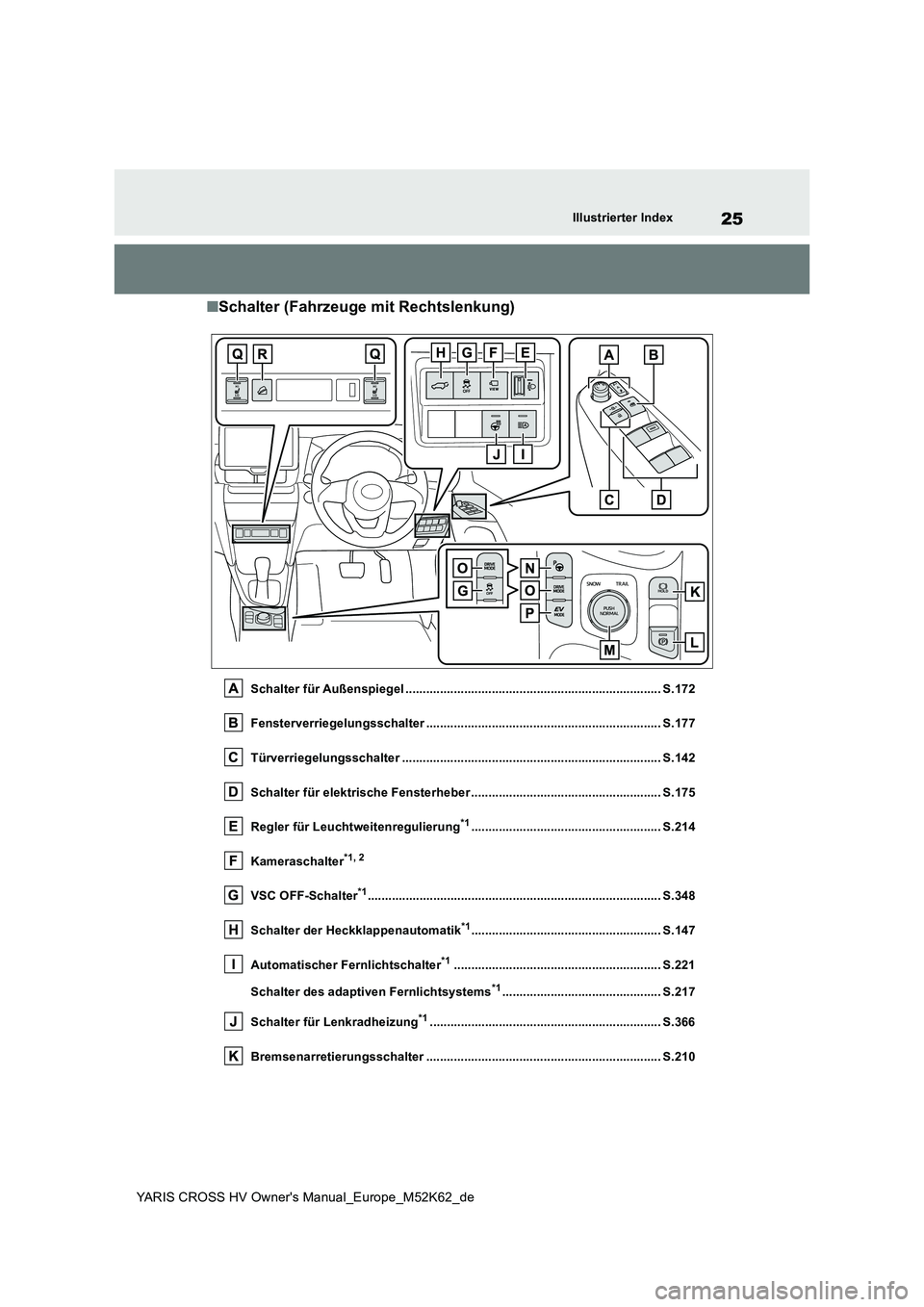

Page 27 of 666
25
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
Illustrierter Index
■Schalter (Fahrzeuge mit Rechtslenkung)
Schalter für Außenspiegel .......................................................................... S.172
Fensterverriegelungsschalter ................................... ................................. S.177
Türverriegelungsschalter ....................................... .................................... S.142
Schalter für elektrische Fensterheber .......................... ............................. S.175
Regler für Leuchtweitenregulierung*1....................................................... S.214
Kameraschalter*1, 2
VSC OFF-Schalter*1............................................................... ...................... S.348
Schalter der Heckklappenautomatik*1....................................................... S.147
Automatischer Fernlichtschalter*1............................................................ S.2 21
Schalter des adaptiven Fernlichtsystems*1.............................................. S.217
Schalter für Lenkradheizung*1............................................................... .... S.366
Bremsenarretierungsschalter .................................... ................................ S.210

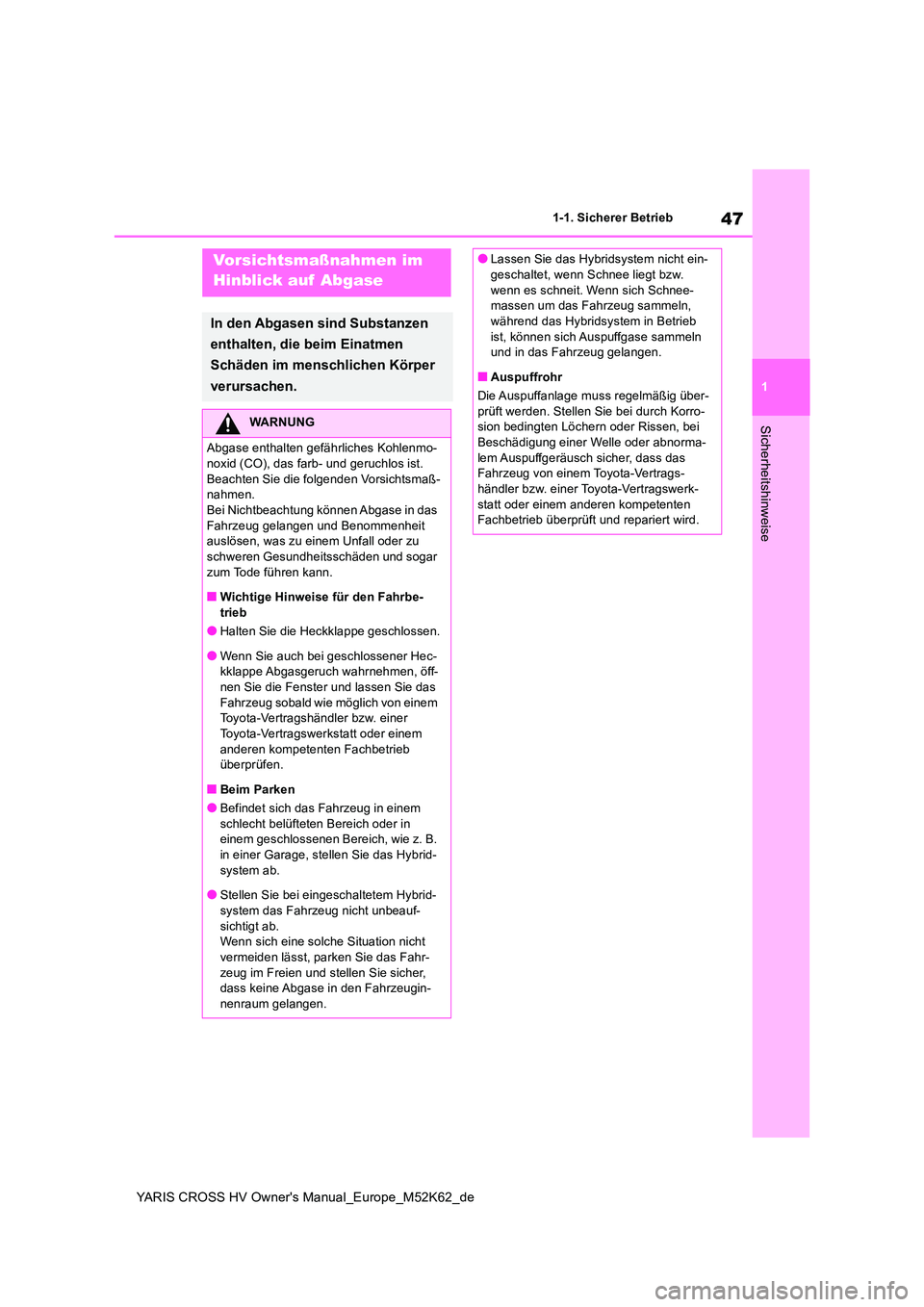

Page 49 of 666
47
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-1. Sicherer Betrieb
Sicherheitshinweise
Vorsichtsmaßnahmen im
Hinblick auf Abgase
In den Abgasen sind Substanzen
enthalten, die beim Einatmen
Schäden im menschlichen Körper
verursachen.
WARNUNG
Abgase enthalten gefährliches Kohlenmo- noxid (CO), das farb- und geruchlos ist.
Beachten Sie die folgenden Vorsichtsmaß- nahmen.Bei Nichtbeachtung können Abgase in das
Fahrzeug gelangen und Benommenheit auslösen, was zu einem Unfall oder zu schweren Gesundheitsschäden und sogar
zum Tode führen kann.
■Wichtige Hinweise für den Fahrbe- trieb
●Halten Sie die Heckklappe geschlossen.
●Wenn Sie auch bei geschlossener Hec-kklappe Abgasgeruch wahrnehmen, öff-nen Sie die Fenster und lassen Sie das
Fahrzeug sobald wie möglich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.
■Beim Parken
●Befindet sich das Fahrzeug in einem
schlecht belüfteten Bereich oder in einem geschlossenen Bereich, wie z. B. in einer Garage, stellen Sie das Hybrid-
system ab.
●Stellen Sie bei eingeschaltetem Hybrid- system das Fahrzeug nicht unbeauf-
sichtigt ab. Wenn sich eine solche Situation nicht vermeiden lässt, parken Sie das Fahr-
zeug im Freien und stellen Sie sicher, dass keine Abgase in den Fahrzeugin-nenraum gelangen.
●Lassen Sie das Hybridsystem nicht ein-geschaltet, wenn Schnee liegt bzw.
wenn es schneit. Wenn sich Schnee- massen um das Fahrzeug sammeln, während das Hybridsystem in Betrieb
ist, können sich Auspuffgase sammeln und in das Fahrzeug gelangen.
■Auspuffrohr
Die Auspuffanlage muss regelmäßig über-
prüft werden. Stellen Sie bei durch Korro- sion bedingten Löchern oder Rissen, bei Beschädigung einer Welle oder abnorma-
lem Auspuffgeräusch sicher, dass das Fahrzeug von einem Toyota-Vertrags-händler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb überprüft und repariert wird.

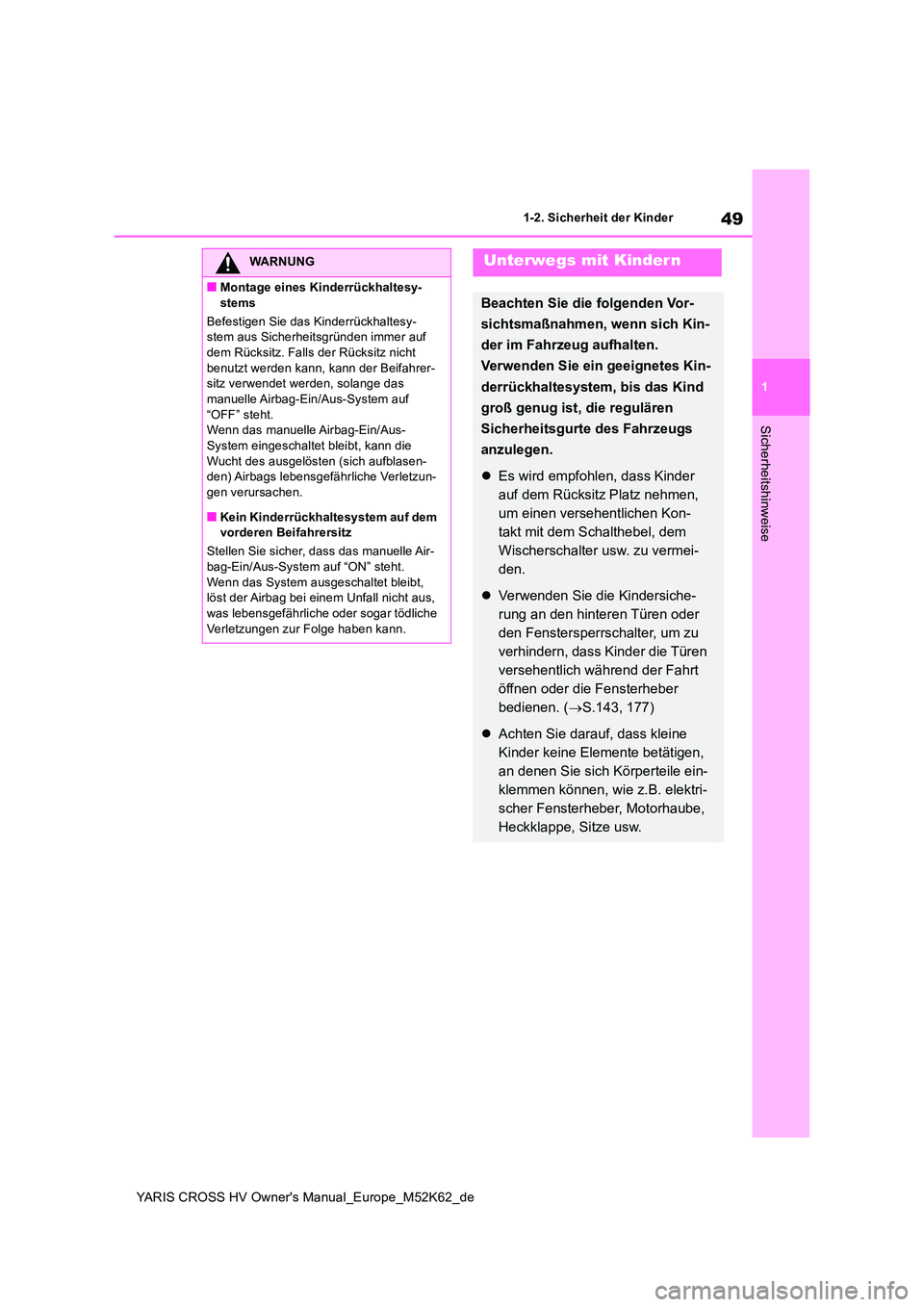

Page 51 of 666
49
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
WARNUNG
■Montage eines Kinderrückhaltesy-
stems
Befestigen Sie das Kinderrückhaltesy- stem aus Sicherheitsgründen immer auf dem Rücksitz. Falls der Rücksitz nicht
benutzt werden kann, kann der Beifahrer- sitz verwendet werden, solange das manuelle Airbag-Ein/Aus-System auf
“OFF” steht. Wenn das manuelle Airbag-Ein/Aus-System eingeschaltet bleibt, kann die
Wucht des ausgelösten (sich aufblasen- den) Airbags lebensgefährliche Verletzun-gen verursachen.
■Kein Kinderrückhaltesystem auf dem vorderen Beifahrersitz
Stellen Sie sicher, dass das manuelle Air- bag-Ein/Aus-System auf “ON” steht.
Wenn das System ausgeschaltet bleibt, löst der Airbag bei einem Unfall nicht aus, was lebensgefährliche oder sogar tödliche
Verletzungen zur Folge haben kann.
Unterwegs mit Kinder n
Beachten Sie die folgenden Vor-
sichtsmaßnahmen, wenn sich Kin-
der im Fahrzeug aufhalten.
Verwenden Sie ein geeignetes Kin-
derrückhaltesystem, bis das Kind
groß genug ist, die regulären
Sicherheitsgurte des Fahrzeugs
anzulegen.
Es wird empfohlen, dass Kinder
auf dem Rücksitz Platz nehmen,
um einen versehentlichen Kon-
takt mit dem Schalthebel, dem
Wischerschalter usw. zu vermei-
den.
Verwenden Sie die Kindersiche-
rung an den hinteren Türen oder
den Fenstersperrschalter, um zu
verhindern, dass Kinder die Türen
versehentlich während der Fahrt
öffnen oder die Fensterheber
bedienen. ( S.143, 177)
Achten Sie darauf, dass kleine
Kinder keine Elemente betätigen,
an denen Sie sich Körperteile ein-
klemmen können, wie z.B. elektri-
scher Fensterheber, Motorhaube,
Heckklappe, Sitze usw.

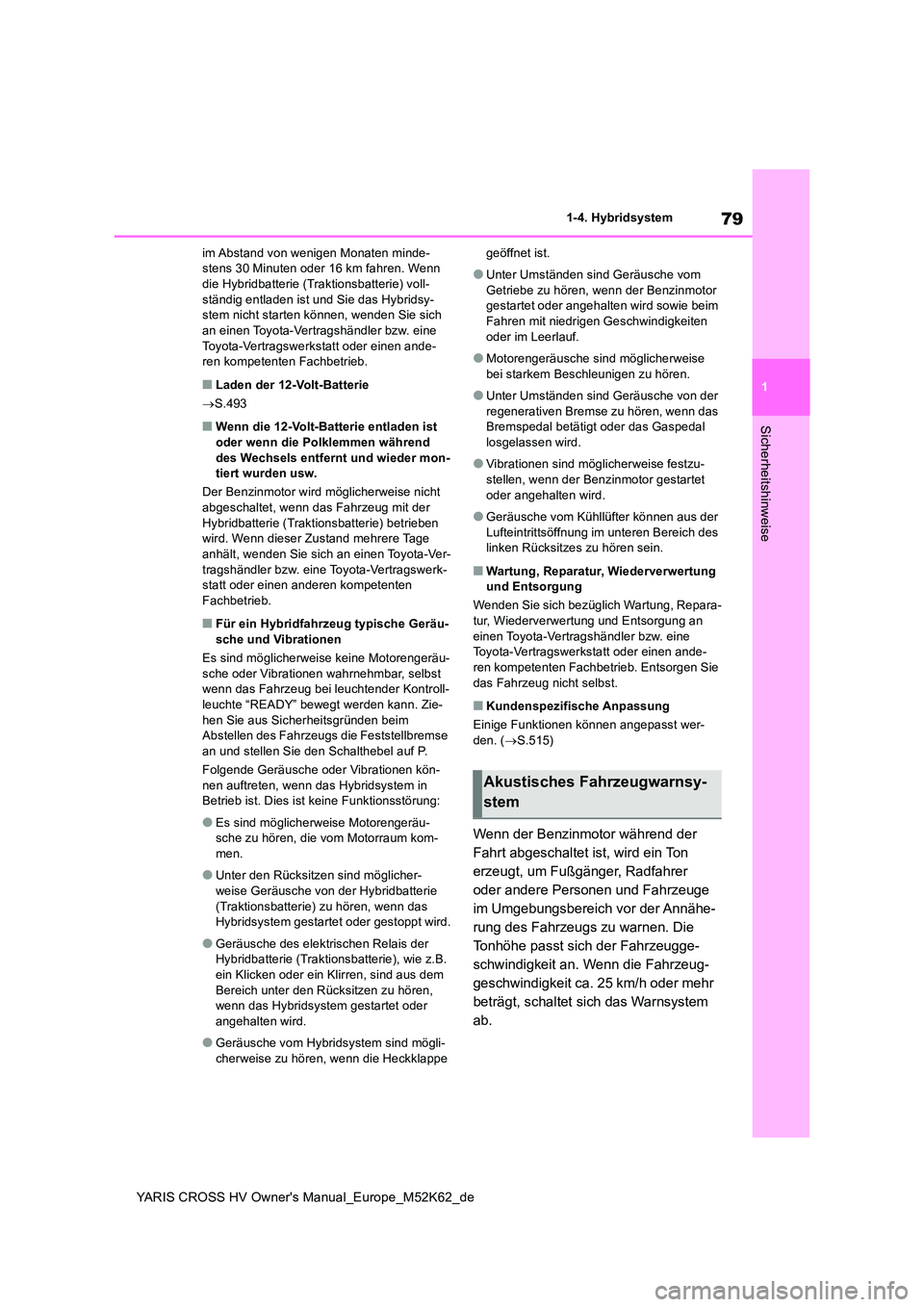

Page 81 of 666
79
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-4. Hybridsystem
Sicherheitshinweise
im Abstand von wenigen Monaten minde- stens 30 Minuten oder 16 km fahren. Wenn die Hybridbatterie (Traktionsbatterie) voll-
ständig entladen ist und Sie das Hybridsy- stem nicht starten können, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen ande- ren kompetenten Fachbetrieb.
■Laden der 12-Volt-Batterie
S.493
■Wenn die 12-Volt-Batterie entladen ist oder wenn die Polklemmen während
des Wechsels entfernt und wieder mon- tiert wurden usw.
Der Benzinmotor wird möglicherweise nicht abgeschaltet, wenn das Fahrzeug mit der
Hybridbatterie (Traktionsbatterie) betrieben wird. Wenn dieser Zustand mehrere Tage anhält, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk- statt oder einen anderen kompetenten Fachbetrieb.
■Für ein Hybridfahrzeug typische Geräu-
sche und Vibrationen
Es sind möglicherweise keine Motorengeräu- sche oder Vibrationen wahrnehmbar, selbst wenn das Fahrzeug bei leuchtender Kontroll-
leuchte “READY” bewegt werden kann. Zie- hen Sie aus Sicherheitsgründen beim Abstellen des Fahrzeugs die Feststellbremse
an und stellen Sie den Schalthebel auf P.
Folgende Geräusche oder Vibrationen kön- nen auftreten, wenn das Hybridsystem in Betrieb ist. Dies ist keine Funktionsstörung:
●Es sind möglicherweise Motorengeräu-sche zu hören, die vom Motorraum kom-
men.
●Unter den Rücksitzen sind möglicher-
weise Geräusche von der Hybridbatterie (Traktionsbatterie) zu hören, wenn das Hybridsystem gestartet oder gestoppt wird.
●Geräusche des elektrischen Relais der Hybridbatterie (Traktionsbatterie), wie z.B.
ein Klicken oder ein Klirren, sind aus dem Bereich unter den Rücksitzen zu hören, wenn das Hybridsystem gestartet oder
angehalten wird.
●Geräusche vom Hybridsystem sind mögli-
cherweise zu hören, wenn die Heckklappe
geöffnet ist.
●Unter Umständen sind Geräusche vom
Getriebe zu hören, wenn der Benzinmotor gestartet oder angehalten wird sowie beim Fahren mit niedrigen Geschwindigkeiten
oder im Leerlauf.
●Motorengeräusche sind möglicherweise
bei starkem Beschleunigen zu hören.
●Unter Umständen sind Geräusche von der
regenerativen Bremse zu hören, wenn das Bremspedal betätigt oder das Gaspedal losgelassen wird.
●Vibrationen sind möglicherweise festzu-stellen, wenn der Benzinmotor gestartet
oder angehalten wird.
●Geräusche vom Kühllüfter können aus der
Lufteintrittsöffnung im unteren Bereich des linken Rücksitzes zu hören sein.
■Wartung, Reparatur, Wiederverwertung und Entsorgung
Wenden Sie sich bezüglich Wartung, Repara-
tur, Wiederverwertung und Entsorgung an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb. Entsorgen Sie das Fahrzeug nicht selbst.
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer- den. ( S.515)
Wenn der Benzinmotor während der
Fahrt abgeschaltet ist, wird ein Ton
erzeugt, um Fußgänger, Radfahrer
oder andere Personen und Fahrzeuge
im Umgebungsbereich vor der Annähe-
rung des Fahrzeugs zu warnen. Die
Tonhöhe passt sich der Fahrzeugge-
schwindigkeit an. Wenn die Fahrzeug-
geschwindigkeit ca. 25 km/h oder mehr
beträgt, schaltet sich das Warnsystem
ab.
Akustisches Fahrzeugwarnsy-
stem
Page 89 of 666
87
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-5. Diebstahlwarnanlage
Sicherheitshinweise
*: Je nach Ausstattung
■Einstellung
Schalten Sie den Startschalter aus, las-
sen Sie alle Fahrzeuginsassen ausstei-
gen und stellen Sie sicher, dass alle
Türen geschlossen sind.
Verwenden der Einstiegsfunktion (je
nach Ausstattung): Berühren Sie den
Sensorbereich am äußeren Türgriff
zweimal innerhalb von 5 Sekunden.
Verwenden der Funkfernbedienung:
Drücken Sie zweimal innerhalb von
5 Sekunden.
■Abbrechen
Verwenden der Einstiegsfunktion (je
nach Ausstattung): Halten Sie den
Außentürgriff.
Verwenden der Funkfernbedienung:
Drücken Sie .
Verwenden der elektrischen Heck-
klappe (je nach Ausstattung): Mit der
Fernbedienung ( S.147) oder mit der
berührungslos bedienbaren elektri-
schen Heckklappe ( S.149).
Doppelsperrsystem*
Unbefugten Zugang zum Fahrzeug
können Sie verhindern, indem Sie
die Türentriegelungsfunktion
sperren. Die Türen können dann
weder von innen noch von außen
entriegelt werden.
Fahrzeuge mit diesem System
haben Aufkleber auf den Fenster-
scheiben beider Vordertüren.
Einstellen/Deaktivieren des
Doppelsperrsystems
WARNUNG
■Doppelsperrsystem – Vorsichtsmaß-
nahmen
Aktivieren Sie das Doppelsperrsystem nie, wenn sich Personen im Fahrzeug befin-den, da die Türen nicht von innen geöffnet
werden können.
Page 135 of 666
3
133

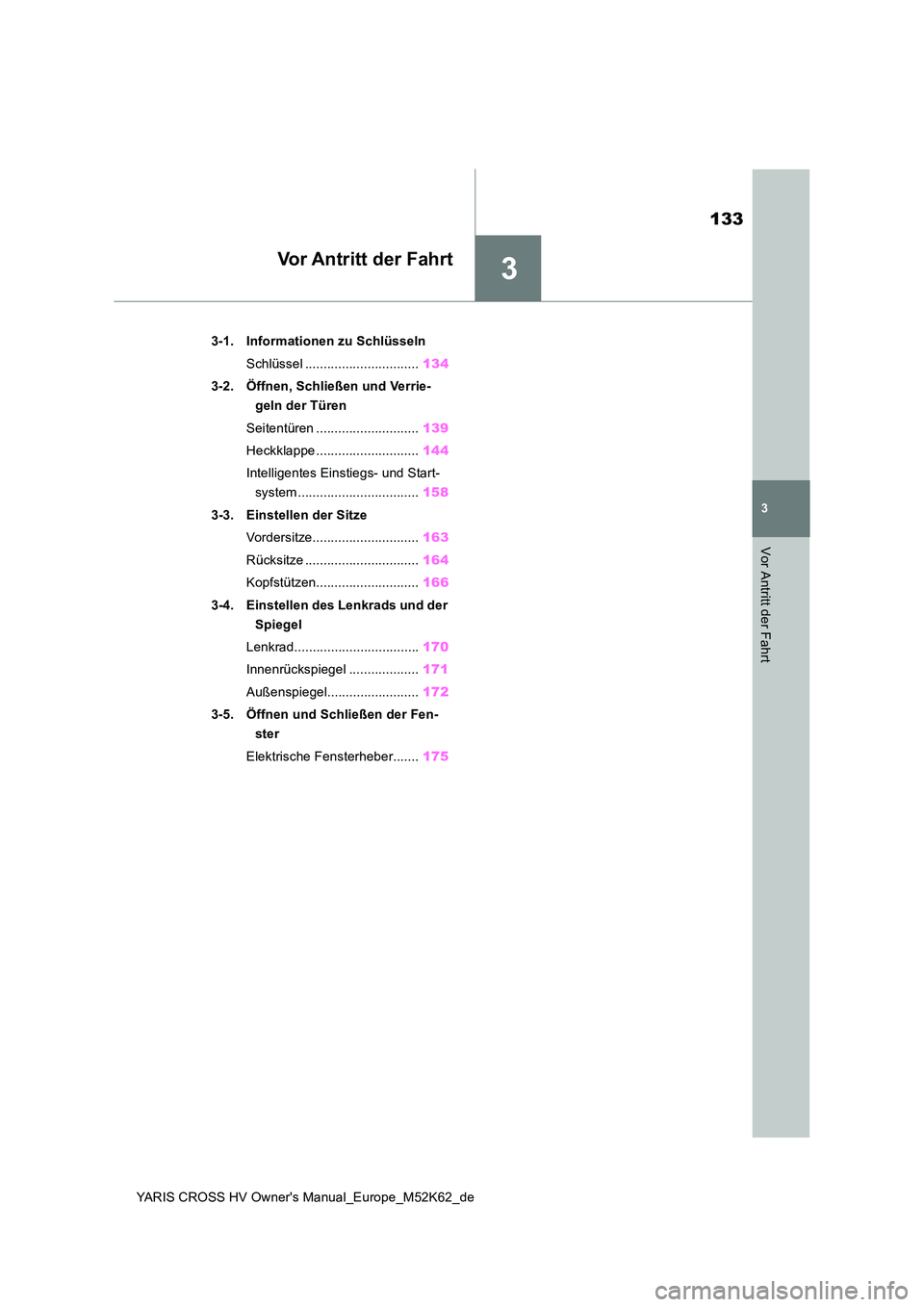

YARIS CROSS HV Owner's Manual_Europe_M52K62_de
3
Vor Antritt der Fahrt
Vor Antritt der Fahrt
3-1. Informationen zu Schlüsseln
Schlüssel ............................... 134
3-2. Öffnen, Schließen und Verrie-
geln der Türen
Seitentüren ............................ 139
Heckklappe ............................ 144
Intelligentes Einstiegs- und Start-
system ................................. 158
3-3. Einstellen der Sitze
Vordersitze............................. 163
Rücksitze ............................... 164
Kopfstützen............................ 166
3-4. Einstellen des Lenkrads und der
Spiegel
Lenkrad.................................. 170
Innenrückspiegel ................... 171
Außenspiegel......................... 172
3-5. Öffnen und Schließen der Fen-
ster
Elektrische Fensterheber....... 175
Page 138 of 666
136
YARIS CROSS HV Owner's Manual_Europe_M52K62_de

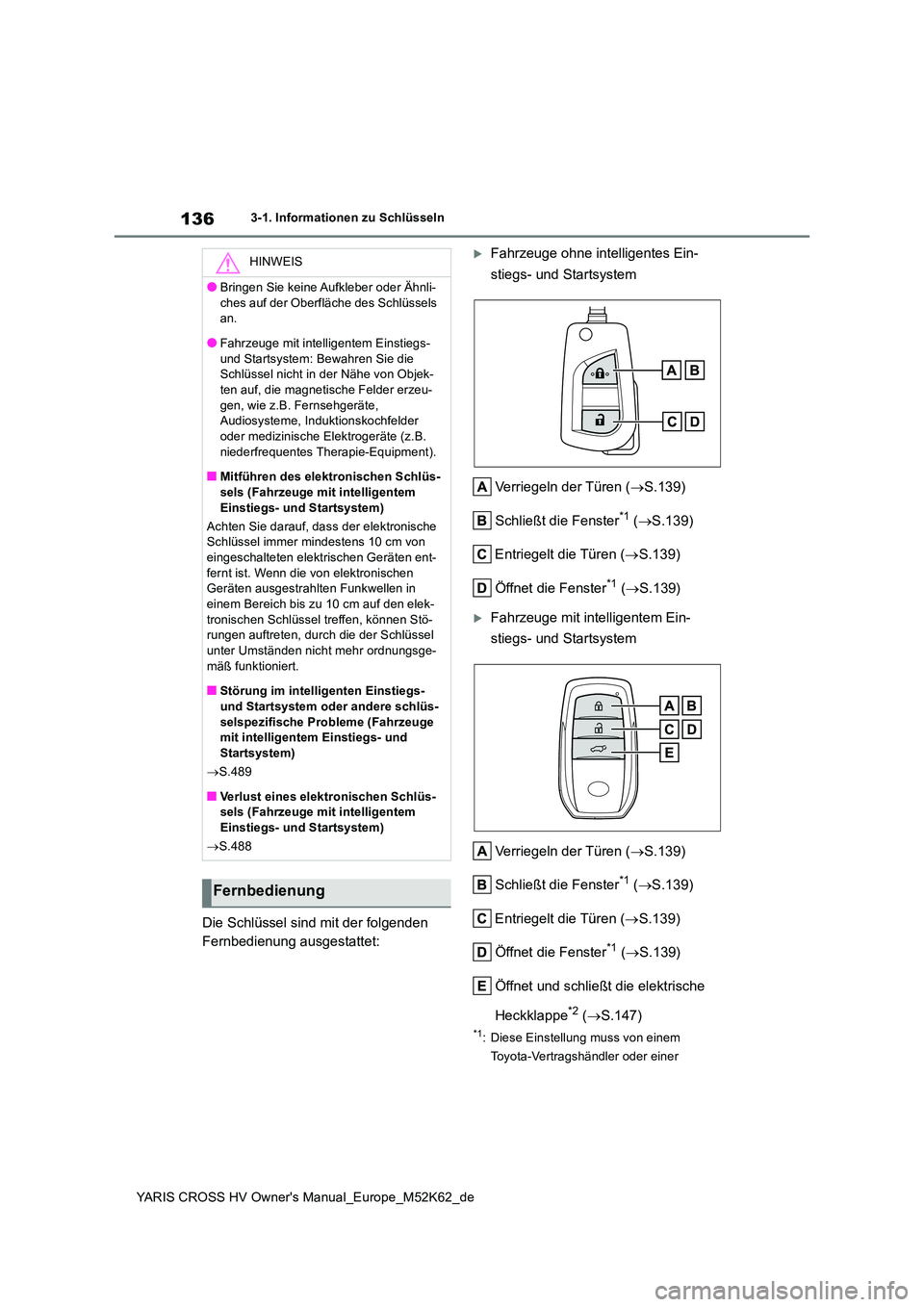

3-1. Informationen zu Schlüsseln
Die Schlüssel sind mit der folgenden
Fernbedienung ausgestattet:
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem
Verriegeln der Türen ( S.139)
Schließt die Fenster*1 ( S.139)
Entriegelt die Türen ( S.139)
Öffnet die Fenster*1 ( S.139)
Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem
Verriegeln der Türen ( S.139)
Schließt die Fenster*1 ( S.139)
Entriegelt die Türen ( S.139)
Öffnet die Fenster*1 ( S.139)
Öffnet und schließt die elektrische
Heckklappe*2 ( S.147)
*1: Diese Einstellung muss von einem
Toyota-Vertragshändler oder einer
HINWEIS
●Bringen Sie keine Aufkleber oder Ähnli-
ches auf der Oberfläche des Schlüssels an.
●Fahrzeuge mit intelligentem Einstiegs-
und Startsystem: Bewahren Sie die Schlüssel nicht in der Nähe von Objek-ten auf, die magnetische Felder erzeu-
gen, wie z.B. Fernsehgeräte, Audiosysteme, Induktionskochfelder oder medizinische Elektrogeräte (z.B.
niederfrequentes Therapie-Equipment).
■Mitführen des elektronischen Schlüs- sels (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem)
Achten Sie darauf, dass der elektronische Schlüssel immer mindestens 10 cm von eingeschalteten elektrischen Geräten ent-
fernt ist. Wenn die von elektronischen Geräten ausgestrahlten Funkwellen in einem Bereich bis zu 10 cm auf den elek-
tronischen Schlüssel treffen, können Stö- rungen auftreten, durch die der Schlüssel unter Umständen nicht mehr ordnungsge-
mäß funktioniert.
■Störung im intelligenten Einstiegs- und Startsystem oder andere schlüs-
selspezifische Probleme (Fahrzeuge mit intelligentem Einstiegs- und
Startsystem)
S.489
■Verlust eines elektronischen Schlüs- sels (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem)
S.488
Fernbedienung
