4.4 Tanka bilen..................177
4.4.1 Öppna tanklocket..........177
4.5 Använda körstödssystemen........178
4.5.1 Toyota Safety Sense
*........178
4.5.2 PCS (Aktivt
krockskyddssystem)
*.......182
4.5.3 LTA (Linjeavkännare)*.......193
4.5.4 Aktiv farthållare med radar från
0 km/tim
*..............202
4.5.5 Fartbegränsare*..........212
4.5.6 RSA (Vägskyltsigenkänning)*. . 214
4.5.7 BSM (Dödavinkelvarnare)*....218
4.5.8 Toyota parkeringssensor*.....222
4.5.9 RCTA (Backvarnare för korsande
trafik)
*................230
4.5.10
PKSB (Intelligent autobroms)*. . 235
4.5.11 Intelligent autobroms
(statiska föremål)*........240
4.5.12 Intelligent autobroms (korsande
trafik bakom bilen)
*........243
4.5.13 Toyota Teammate Advanced
Park
*................244
4.5.14 Körlägesväljare..........267
4.5.15 Trail Mode (AWD-fordon)....267
4.5.16 Snöläge (modeller med AWD) . . 269
4.5.17 Hjälpsystem vid utförskörning
(AWD-modeller)..........269
4.5.18 GPF (bensinpartikelfilter)
∗...270
4.5.19 Förarstödssystem.........271
4.6 Goda råd för körning............276
4.6.1 Hybridbil, körtips..........276
4.6.2 Råd för vinterkörning........277
5. Invändiga funktioner
5.1 Använda luftkonditioneringssystem och
avfrostning..................282
5.1.1 Automatisk luftkonditionering . . 282
5.1.2
Eluppvärmd ratt*/sätesvärme*. . 287
5.2 Använda kupébelysningen........288
5.2.1 Invändig belysning.........288
5.3 Använda förvaringsfacken........289
5.3.1 Förvaringsmöjligheter.......289
5.3.2 Detaljer i bagageutrymmet....292
5.4 Övriga invändiga detaljer.........295
5.4.1 Övriga invändiga detaljer.....295
6. Underhåll och skötsel
6.1 Underhåll och skötsel...........304
6.1.1 Rengöra och skydda bilens
exteriör................304
6.1.2 Rengöra och skydda bilens
interiör................306
6.2 Underhåll...................308
6.2.1 Underhållsbehov..........308
6.3 Arbeten du kan göra själv.........309
6.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen..........309
6.3.2 Huv..................310
6.3.3 Placera domkraft..........311
6.3.4 Motorrum...............313
6.3.5 12-voltsbatteri...........317
6.3.6 Däck..................319
6.3.7 Däcktryck...............327
6.3.8 Fälgar.................328
6.3.9 Luftkonditioneringsfilter.....330
6.3.10 Rengöring av hybridbatteriets
luftintagsventil och filter.....331
6.3.11 Batteri till fjärrkontroll/elektronisk
nyckel................334
6.3.12 Kontroll och byte av säkringar . . 336
6.3.13 Glödlampor.............340
7.OM PROBLEM UPPSTÅR
7.1 Viktig information.............348
7.1.1 Varningsblinkers..........348
7.1.2 Om bilen måste stannas i en akut
situation...............348
7.1.3 Om bilen ligger under vatten eller
vatten på vägen stiger.......349
7.2 Åtgärder i en nödsituation.........350
7.2.1 Om bilen måste bogseras.....350
7.2.2 Om du tycker att något är fel . . . 354
7.2.3 Om en varningslampa tänds eller
en varningssignal hörs.......354
7.2.4 Om ett varningsmeddelande
visas..................361
7.2.5 Om du får punktering (modeller
med reparationssats för akut
däcklagning).............365
7.2.6 Om du får punktering
(modeller med reservhjul).....375
3
1
2
3
4
5
6
7
8

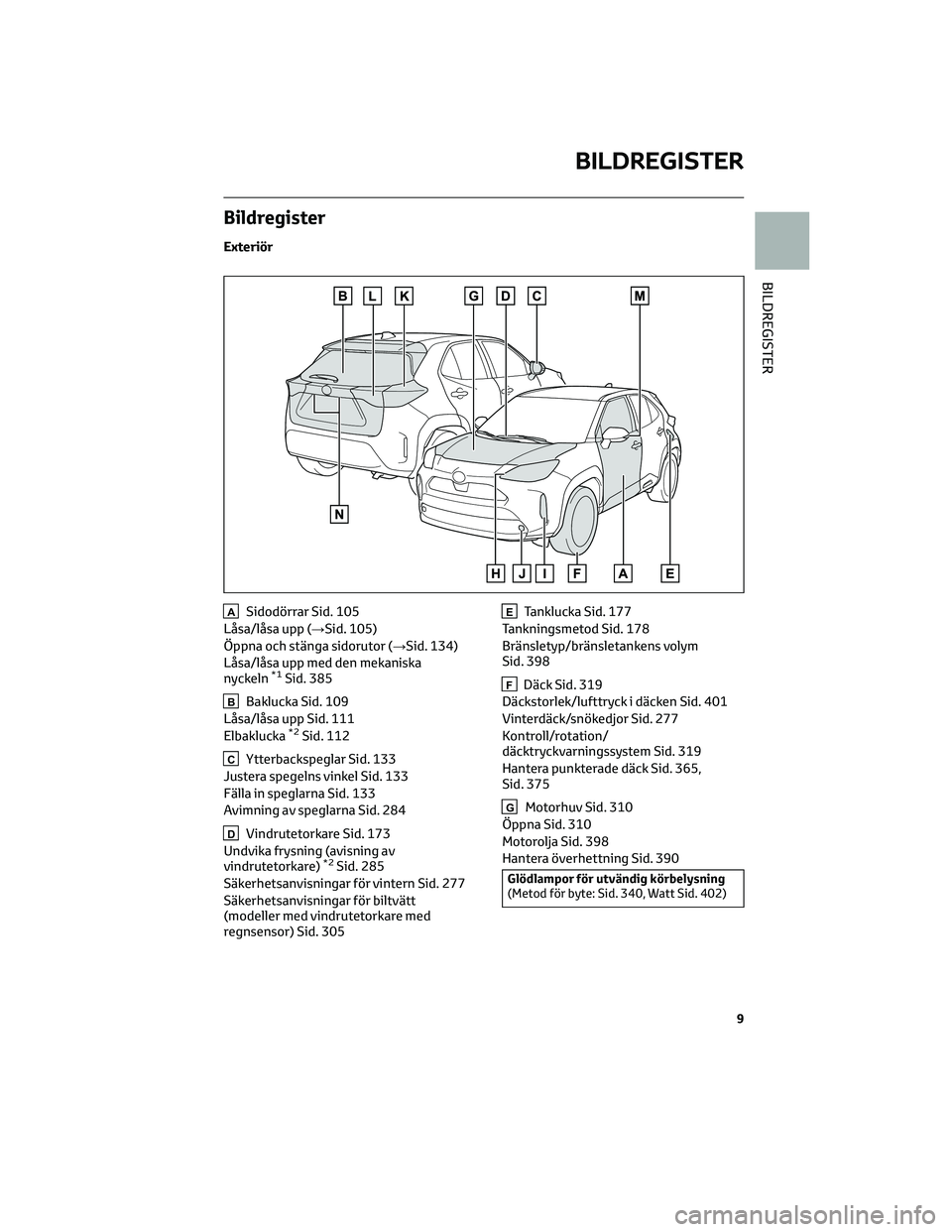

Bildregister
Exteriör
ASidodörrar Sid. 105
Låsa/låsa upp (→Sid. 105)
Öppna och stänga sidorutor (→Sid. 134)
Låsa/låsa upp med den mekaniska
nyckeln
*1Sid. 385
BBaklucka Sid. 109
Låsa/låsa upp Sid. 111
Elbaklucka
*2Sid. 112
CYtterbackspeglar Sid. 133
Justera spegelns vinkel Sid. 133
Fälla in speglarna Sid. 133
Avimning av speglarna Sid. 284
DVindrutetorkare Sid. 173
Undvika frysning (avisning av
vindrutetorkare)
*2Sid. 285
Säkerhetsanvisningar för vintern Sid. 277
Säkerhetsanvisningar för biltvätt
(modeller med vindrutetorkare med
regnsensor) Sid. 305
ETanklucka Sid. 177
Tankningsmetod Sid. 178
Bränsletyp/bränsletankens volym
Sid. 398
FDäck Sid. 319
Däckstorlek/lufttryck i däcken Sid. 401
Vinterdäck/snökedjor Sid. 277
Kontroll/rotation/
däcktryckvarningssystem Sid. 319
Hantera punkterade däck Sid. 365,
Sid. 375
GMotorhuv Sid. 310
Öppna Sid. 310
Motorolja Sid. 398
Hantera överhettning Sid. 390
Glödlampor för utvändig körbelysning
(Metod för byte: Sid. 340, Watt Sid. 402)
BILDREGISTER
9
BILDREGISTER

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
CKrockkudde, framsätespassagerare
DSidokrocksensorer (framdörr)
ESidokrocksensorer (fram)
FBältessträckare och kraftbegränsare
GSidokrockkuddar
HSidokrockgardiner
IKrockkuddar i mitten fram
JFörarens krockkudde
KSRS-varningslampa
L"PASSENGER AIR BAG",
indikeringslampa
MKrockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.
• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakresidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
• Hybridsystemet kan stängas av och
bränsletillförseln till motorn
avstannar. (→Sid. 63)
• Bromsarna och bromsljusen regleras
automatiskt. (→Sid. 272)
1 .1 För säkert bruk
28

OBSERVERA
Hybridbatteri, luftintagsventil
Förvara aldrig större vattenmängder i
bilen som t.ex. vattenkylningsflaskor.
Om vatten spills på hybridbatteriet kan
det skadas. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Hybridbatteri, luftintagsventil
En luftventil för kylning av hybridbatteriet
är placerad under baksätets vänstra sida.
Om ventilen blir blockerad kan
hybridbatteriets in- och uteffekt
begränsas.
OBSERVERA
Hybridbatteri, luftintagsventil
• Kontrollera att ingenting blockerar
luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage.
Om ventilen blockeras kan
hybridbatteriets in- och uteffekt
begränsas vilket eventuell kan leda
till en funktionsstörning.
• Rengör luftintagsventilen
regelbundet för att undvika att
hybridbatteriet överhettas.
• Blöt inte ner luftinsugsventilen
och låt inga främmande ämnen
komma in i det eftersom det kan
orsaka kortslutning och skada
hybridbatteriet.
OBSERVERA(Fortsättning)
• Ett filter är installerat i
luftinsugsventilen. Om filtret är
synligt smutsigt efter rengöringen av
luftinsugsventilen rekommenderas
rengöring eller byte. Se sid. 331 för
uppgifter om rengöring av filtren.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn känner av en stöt
som överskrider ett visst gränsvärde.
Om nödavstängningssystemet aktiveras
kan bilen inte startas om. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
starta om hybridsystemet.
Hybridsystemet, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.
Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelandet
och följ anvisningarna.
1 .4 Hybridsystem
63
1
Trygghet och säkerhet

Aktivering/inaktivering av det
dubbelsidiga låssystemet
Inställning
Tryck startknappen till avstängt läge och
be samtliga passagerare lämna bilen,
kontrollera att alla dörrar är stängda.
Med den elektroniska låsfunktionen
(i förekommande fall): Vidrör sensorytan
på det utvändiga dörrhandtaget två
gånger inom fem sekunder.
Med fjärrkontrollnyckel: Tryck på
två
gånger inom fem sekunder.
Inaktivering
Med användning av öppningsfunktion
(i förekommande fall): Håll i det
utvändiga dörrhandtaget.
Med fjärrkontrollnyckel: Tryck på
.
Använda elbakluckan (i förekommande
fall): Använda fjärrstyrning (→Sid. 112),
eller använda elbakluckans
handsfree-funktion (→Sid. 114).
VARNING!
Dubbelsidigt låssystem,
säkerhetsanvisningar
Aktivera aldrig det dubbelsidiga
låssystemet medan det finns
passagerare i bilen eftersom alla dörrar
inte kan öppnas inifrån bilen.
1.5.3 Larm*
*: I förekommande fall
Larmet larmar, med ljus och ljud, när
systemet känner av ett intrång. Larmet
utlöses i följande situationer när larmet
är aktiverat:
• En låst dörr låses upp eller öppnas på
annat sätt än med den elektroniska
låsfunktionen (i förekommande fall)
eller med fjärrkontrollen. (Dörrarna
låses automatiskt igen.)
• Motorhuven öppnas.
Ställa in/stänga av/stoppa
larmsystemet
Kontroller innan bilen låses
Kontrollera följande för att förhindra att
larmet utlöses oväntat och stöld av bilen:
• Ingen befinner sig inne i bilen.
• Fönstren är stängda innan larmet
aktiveras.
• Inga värdesaker eller andra personliga
föremål är kvarlämnade i bilen
Inställning
Stäng dörren och motorhuven och lås
alla dörrarna med låsfunktionen
(i förekommande fall) eller
fjärrkontrollen. Systemet aktiveras
automatiskt efter 30 sekunder.
Kontrollampan växlar från fast till
blinkande sken när systemet är aktiverat.
1 .5 Stöldskyddssystem
65
1
Trygghet och säkerhet

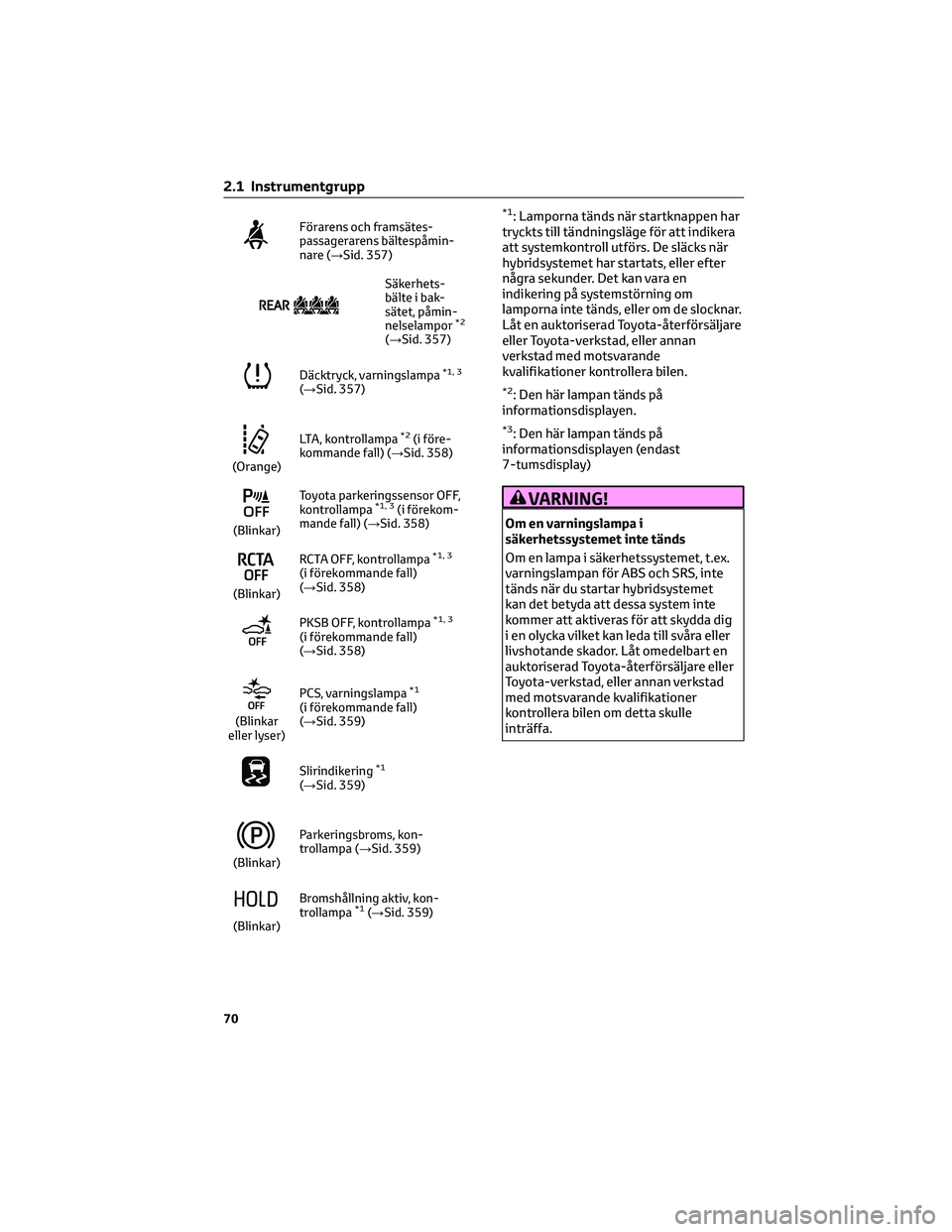

Förarens och framsätes-
passagerarens bältespåmin-
nare (→Sid. 357)
Säkerhets-
bälte i bak-
sätet, påmin-
nelselampor
*2
(→Sid. 357)
Däcktryck, varningslampa*1, 3
(→Sid. 357)
(Orange)LTA, kontrollampa
*2(i före-
kommande fall) (→Sid. 358)
(Blinkar)Toyota parkeringssensor OFF,
kontrollampa
*1, 3(i förekom-
mande fall) (→Sid. 358)
(Blinkar)RCTA OFF, kontrollampa
*1, 3
(i förekommande fall)
(→Sid. 358)
PKSB OFF, kontrollampa*1, 3
(i förekommande fall)
(→Sid. 358)
(Blinkar
eller lyser)PCS, varningslampa
*1
(i förekommande fall)
(→Sid. 359)
Slirindikering*1
(→Sid. 359)
(Blinkar)Parkeringsbroms, kon-
trollampa (→Sid. 359)
(Blinkar)Bromshållning aktiv, kon-
trollampa
*1(→Sid. 359)
*1: Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet har startats, eller efter
några sekunder. Det kan vara en
indikering på systemstörning om
lamporna inte tänds, eller om de slocknar.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*2: Den här lampan tänds på
informationsdisplayen.
*3: Den här lampan tänds på
informationsdisplayen (endast
7-tumsdisplay)
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
varningslampan för ABS och SRS, inte
tänds när du startar hybridsystemet
kan det betyda att dessa system inte
kommer att aktiveras för att skydda dig
i en olycka vilket kan leda till svåra eller
livshotande skador. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
2.1 Instrumentgrupp
70

Kontrollampor
Kontrollamporna håller föraren
informerad om status i bilens olika
system.
Blinkers, kontrollampa
(→Sid. 158)
Bakljus, kontrollampa*1
(→Sid. 163)
Helljus, kontrollampa
(→Sid. 165)
AHS, kontrollampa*1
(i förekommande fall)
(→Sid. 167)
AHB kontrollampa
*1
i förekommande fall)
(→Sid. 170)
Dimljus fram, kon-
trollampa*1(i förekom-
mande fall) (→Sid. 172)
Dimljus bak, kon-
trollampa*1(→Sid. 172)
PCS, varningslampa*2, 3
(i förekommande fall)
(→Sid. 186)
Farthållare, kon-
trollampa*4(i förekom-
mande fall) (→Sid. 202)
Aktiv farthållare, kon-
trollampa*4(i förekom-
mande fall) (→Sid. 202)
Farthållare, kon-
trollampa "SET"*4
(i förekommande fall)
(→Sid. 202)
*5
LTA, kontrollampa*4
(i förekommande fall)
(→Sid. 183, Sid. 198)
Ytterbackspeglar med
BSM-indikering*2, 6
(i förekommande fall)
(→Sid. 218, Sid. 231)
BSM OFF,
kontrollampa*1, 3
(i förekommande fall)
(→Sid. 218)
Toyota parkeringssensor
OFF, kontrollampa*1, 2, 3
(i förekommande fall)
(→Sid. 223)
RCTA OFF,
kontrollampa*1, 2, 3
(i förekommande
fall) (→Sid. 231)
PKSB OFF,
kontrollampa*1, 2, 3
(i förekommande fall)
(→Sid. 237)
Hastighetsbegränsare,
kontrollampa (i före-
kommande fall)
(→Sid. 212)
(Blinkar)Slirindikering
*2
(→Sid. 272)
VSC OFF,
kontrollampa*2, 3
(→Sid. 272)
Elektroniskt lås- och
startsystem, kon-
trollampa
*4(→Sid. 151)
“READY”-indikator*1
(→Sid. 151)
Körläge EV, kon-
trollampa*1(→Sid. 154)
2.1 Instrumentgrupp
71
2
Information om bilens status, kontrollampor

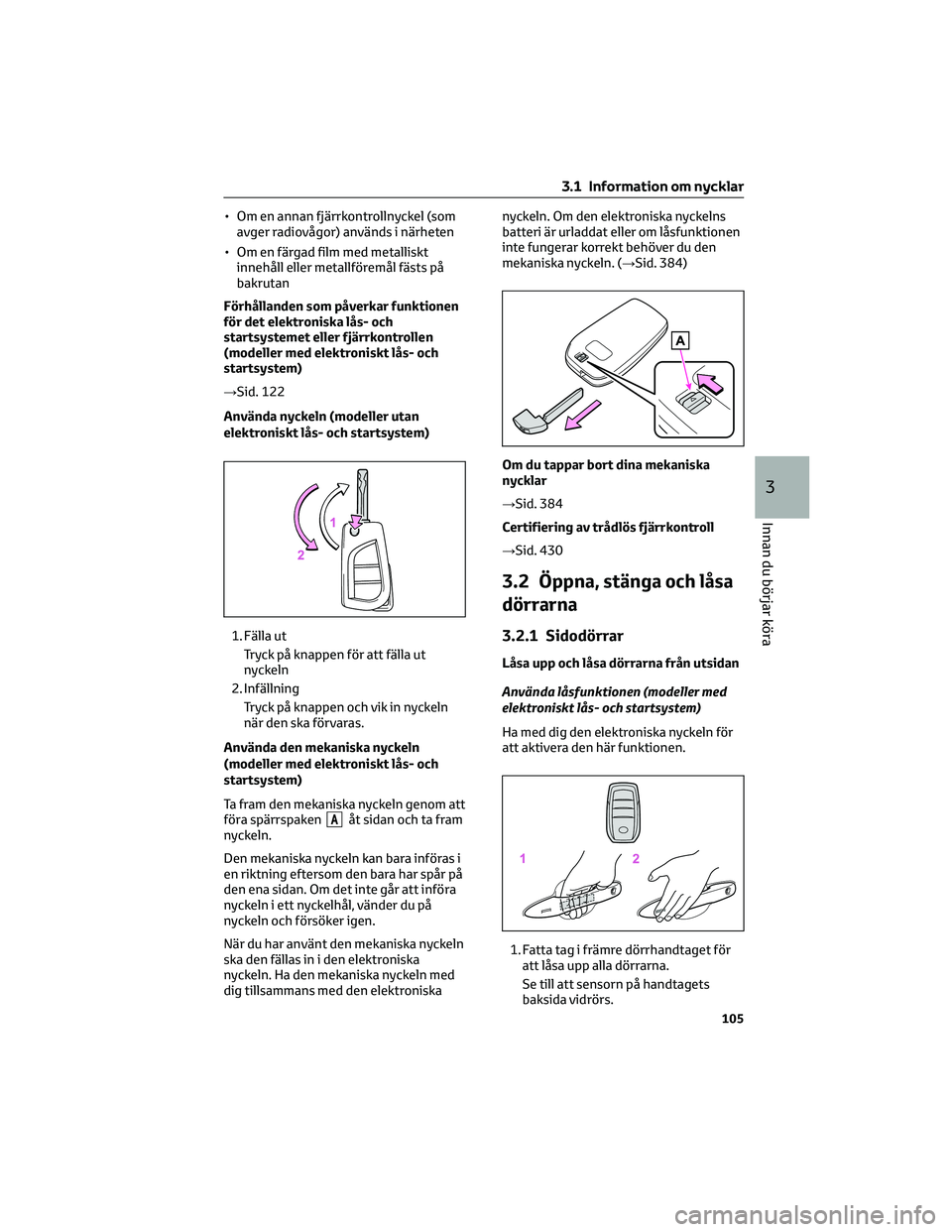

• Om en annan fjärrkontrollnyckel (som
avger radiovågor) används i närheten
• Om en färgad film med metalliskt
innehåll eller metallföremål fästs på
bakrutan
Förhållanden som påverkar funktionen
för det elektroniska lås- och
startsystemet eller fjärrkontrollen
(modeller med elektroniskt lås- och
startsystem)
→Sid. 122
Använda nyckeln (modeller utan
elektroniskt lås- och startsystem)
1. Fälla ut
Tryck på knappen för att fälla ut
nyckeln
2. Infällning
Tryck på knappen och vik in nyckeln
när den ska förvaras.
Använda den mekaniska nyckeln
(modeller med elektroniskt lås- och
startsystem)
Ta fram den mekaniska nyckeln genom att
föra spärrspaken
Aåt sidan och ta fram
nyckeln.
Den mekaniska nyckeln kan bara införas i
en riktning eftersom den bara har spår på
den ena sidan. Om det inte går att införa
nyckeln i ett nyckelhål, vänder du på
nyckeln och försöker igen.
När du har använt den mekaniska nyckeln
ska den fällas in i den elektroniska
nyckeln. Ha den mekaniska nyckeln med
dig tillsammans med den elektroniskanyckeln. Om den elektroniska nyckelns
batteri är urladdat eller om låsfunktionen
inte fungerar korrekt behöver du den
mekaniska nyckeln. (→Sid. 384)
Om du tappar bort dina mekaniska
nycklar
→Sid. 384
Certifiering av trådlös fjärrkontroll
→Sid. 430
3.2 Öppna, stänga och låsa
dörrarna
3.2.1 Sidodörrar
Låsa upp och låsa dörrarna från utsidan
Använda låsfunktionen (modeller med
elektroniskt lås- och startsystem)
Ha med dig den elektroniska nyckeln för
att aktivera den här funktionen.
1. Fatta tag i främre dörrhandtaget för
att låsa upp alla dörrarna.
Se till att sensorn på handtagets
baksida vidrörs.
3.1 Information om nycklar
105
3
Innan du börjar köra

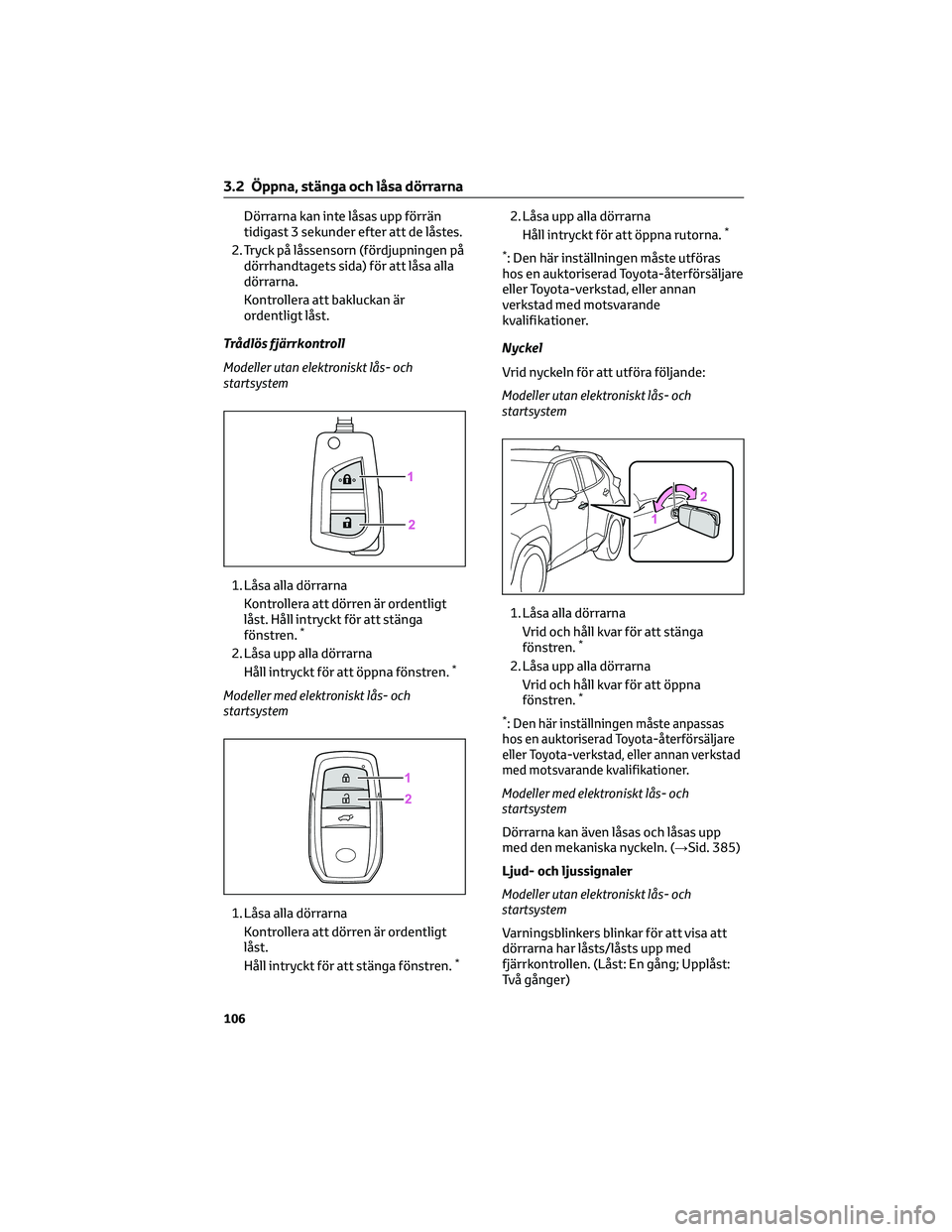

Dörrarna kan inte låsas upp förrän
tidigast 3 sekunder efter att de låstes.
2. Tryck på låssensorn (fördjupningen på
dörrhandtagets sida) för att låsa alla
dörrarna.
Kontrollera att bakluckan är
ordentligt låst.
Trådlös fjärrkontroll
Modeller utan elektroniskt lås- och
startsystem
1. Låsa alla dörrarna
Kontrollera att dörren är ordentligt
låst. Håll intryckt för att stänga
fönstren.
*
2. Låsa upp alla dörrarna
Håll intryckt för att öppna fönstren.*
Modeller med elektroniskt lås- och
startsystem
1. Låsa alla dörrarna
Kontrollera att dörren är ordentligt
låst.
Håll intryckt för att stänga fönstren.
*
2. Låsa upp alla dörrarna
Håll intryckt för att öppna rutorna.*
*
: Den här inställningen måste utföras
hos en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Nyckel
Vrid nyckeln för att utföra följande:
Modeller utan elektroniskt lås- och
startsystem
1. Låsa alla dörrarna
Vrid och håll kvar för att stänga
fönstren.
*
2. Låsa upp alla dörrarna
Vrid och håll kvar för att öppna
fönstren.
*
*
:Den här inställningen måste anpassas
hos en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Modeller med elektroniskt lås- och
startsystem
Dörrarna kan även låsas och låsas upp
med den mekaniska nyckeln. (→Sid. 385)
Ljud- och ljussignaler
Modeller utan elektroniskt lås- och
startsystem
Varningsblinkers blinkar för att visa att
dörrarna har låsts/låsts upp med
fjärrkontrollen. (Låst: En gång; Upplåst:
Två gånger)
3.2 Öppna, stänga och låsa dörrarna
106

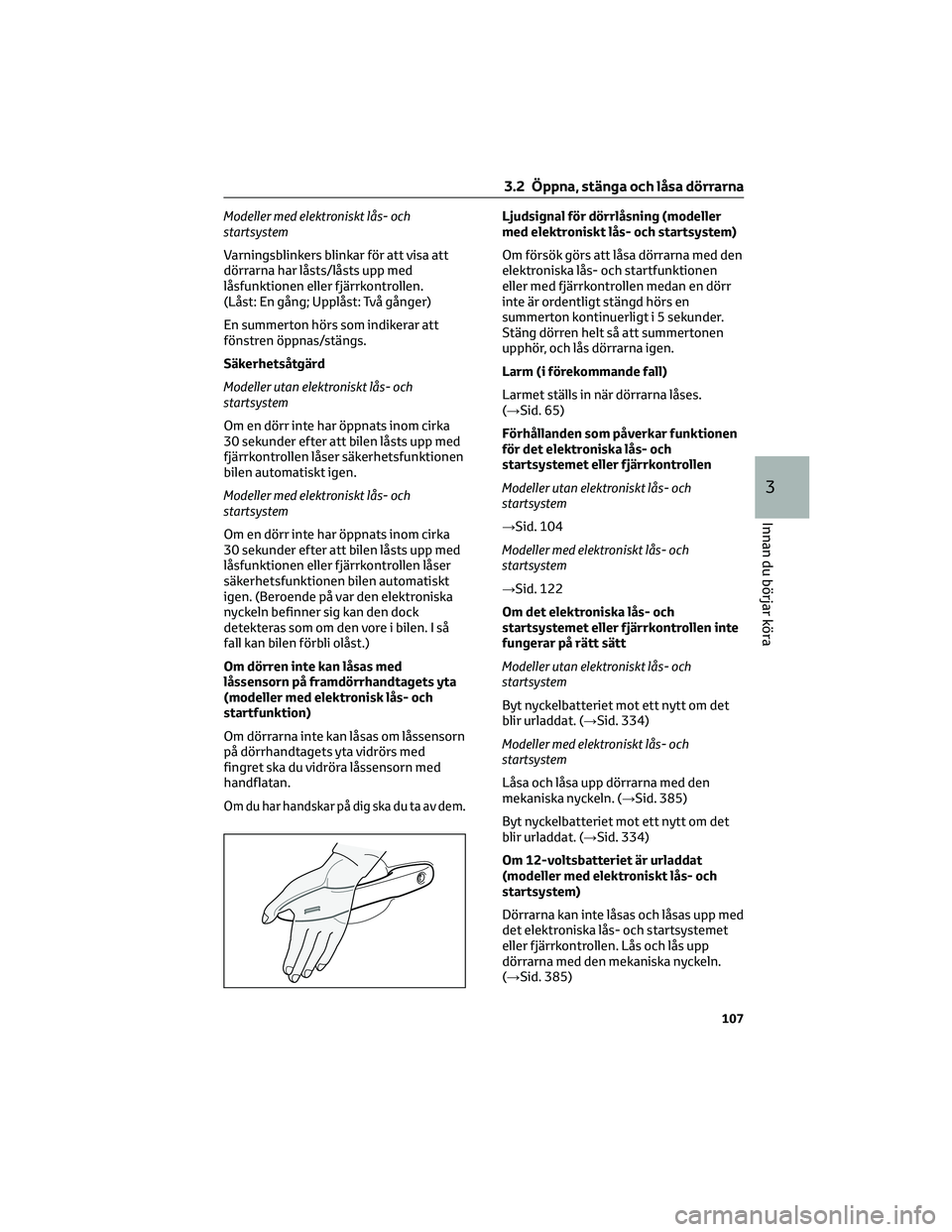

Modeller med elektroniskt lås- och
startsystem
Varningsblinkers blinkar för att visa att
dörrarna har låsts/låsts upp med
låsfunktionen eller fjärrkontrollen.
(Låst: En gång; Upplåst: Två gånger)
En summerton hörs som indikerar att
fönstren öppnas/stängs.
Säkerhetsåtgärd
Modeller utan elektroniskt lås- och
startsystem
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp med
fjärrkontrollen låser säkerhetsfunktionen
bilen automatiskt igen.
Modeller med elektroniskt lås- och
startsystem
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp med
låsfunktionen eller fjärrkontrollen låser
säkerhetsfunktionen bilen automatiskt
igen. (Beroende på var den elektroniska
nyckeln befinner sig kan den dock
detekteras som om den vore i bilen. I så
fall kan bilen förbli olåst.)
Om dörren inte kan låsas med
låssensorn på framdörrhandtagets yta
(modeller med elektronisk lås- och
startfunktion)
Om dörrarna inte kan låsas om låssensorn
på dörrhandtagets yta vidrörs med
fingret ska du vidröra låssensorn med
handflatan.
Om du har handskar på dig ska du ta av dem.
Ljudsignal för dörrlåsning (modeller
med elektroniskt lås- och startsystem)
Om försök görs att låsa dörrarna med den
elektroniska lås- och startfunktionen
eller med fjärrkontrollen medan en dörr
inte är ordentligt stängd hörs en
summerton kontinuerligt i 5 sekunder.
Stäng dörren helt så att summertonen
upphör, och lås dörrarna igen.
Larm (i förekommande fall)
Larmet ställs in när dörrarna låses.
(→Sid. 65)
Förhållanden som påverkar funktionen
för det elektroniska lås- och
startsystemet eller fjärrkontrollen
Modeller utan elektroniskt lås- och
startsystem
→Sid. 104
Modeller med elektroniskt lås- och
startsystem
→Sid. 122
Om det elektroniska lås- och
startsystemet eller fjärrkontrollen inte
fungerar på rätt sätt
Modeller utan elektroniskt lås- och
startsystem
Byt nyckelbatteriet mot ett nytt om det
blir urladdat. (→Sid. 334)
Modeller med elektroniskt lås- och
startsystem
Låsa och låsa upp dörrarna med den
mekaniska nyckeln. (→Sid. 385)
Byt nyckelbatteriet mot ett nytt om det
blir urladdat. (→Sid. 334)
Om 12-voltsbatteriet är urladdat
(modeller med elektroniskt lås- och
startsystem)
Dörrarna kan inte låsas och låsas upp med
det elektroniska lås- och startsystemet
eller fjärrkontrollen. Lås och lås upp
dörrarna med den mekaniska nyckeln.
(→Sid. 385)
3.2 Öppna, stänga och låsa dörrarna
107
3
Innan du börjar köra
