Page 421 of 650

419
6
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
• Auto's met voetenruimteverlichting
Verwijder het deksel.
Draai het deksel een kwartslag naar rechts.
Verwijder de stekker van de voetenruimte-
verlichting en de klem .Verwijder de klep.
Druk tijdens het verwijderen/plaatsen van de
klep de klauw in.
Onder de achterstoel rechts
Verwijder de afdekkap van de 12V-accu.
(
Blz. 394)
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 419 Tuesday, June 1, 2021 1:48 PM

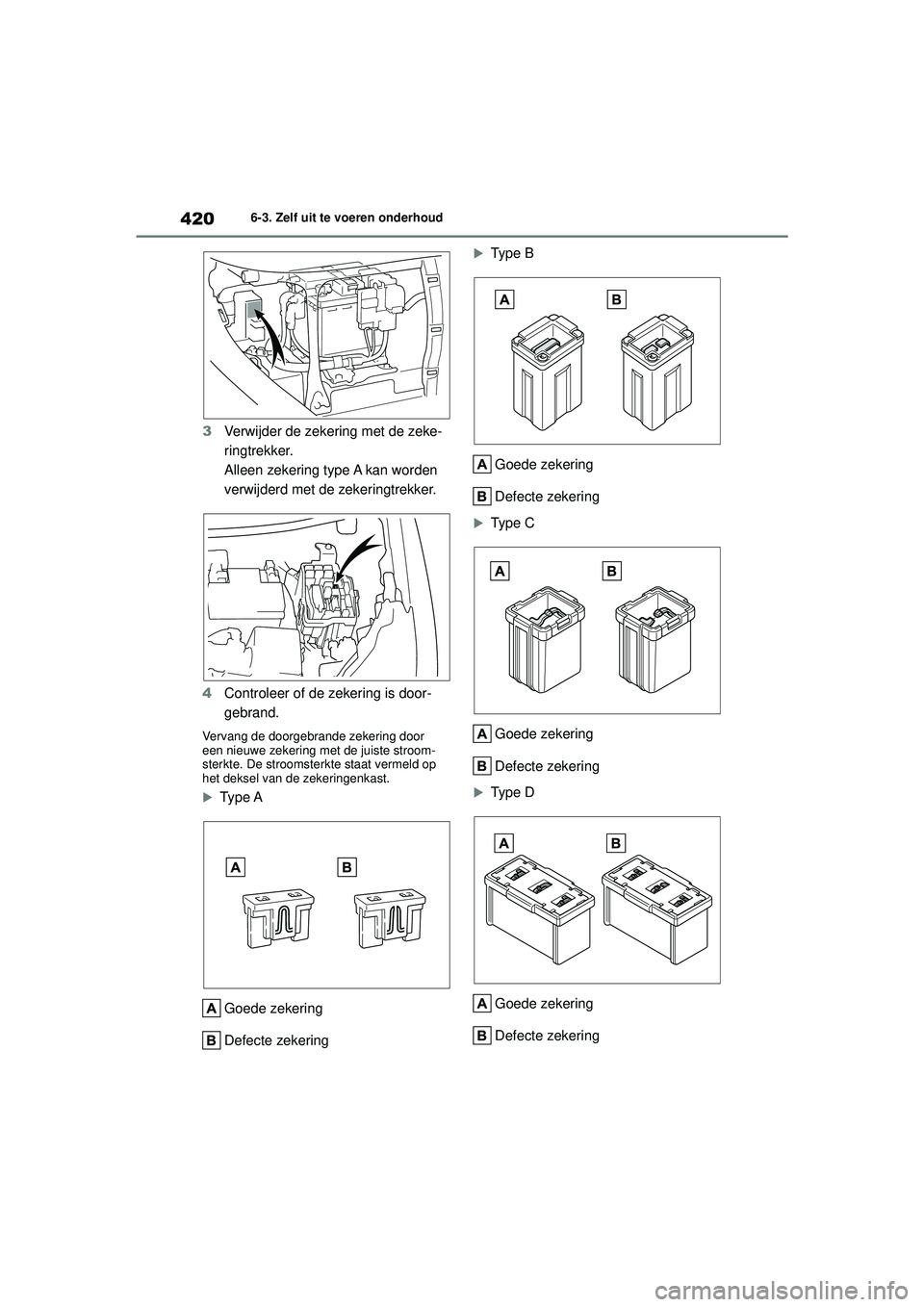

Page 422 of 650

420
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
3Verwijder de zekering met de zeke-
ringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
4 Controleer of de zekering is door-
gebrand.
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op
het deksel van de zekeringenkast.
Type A
Goede zekering
Defecte zekering
Ty p e BGoede zekering
Defecte zekering
Ty p e CGoede zekering
Defecte zekering
Ty p e DGoede zekering
Defecte zekering
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 420 Tuesday, June 1, 2021 1:48 PM

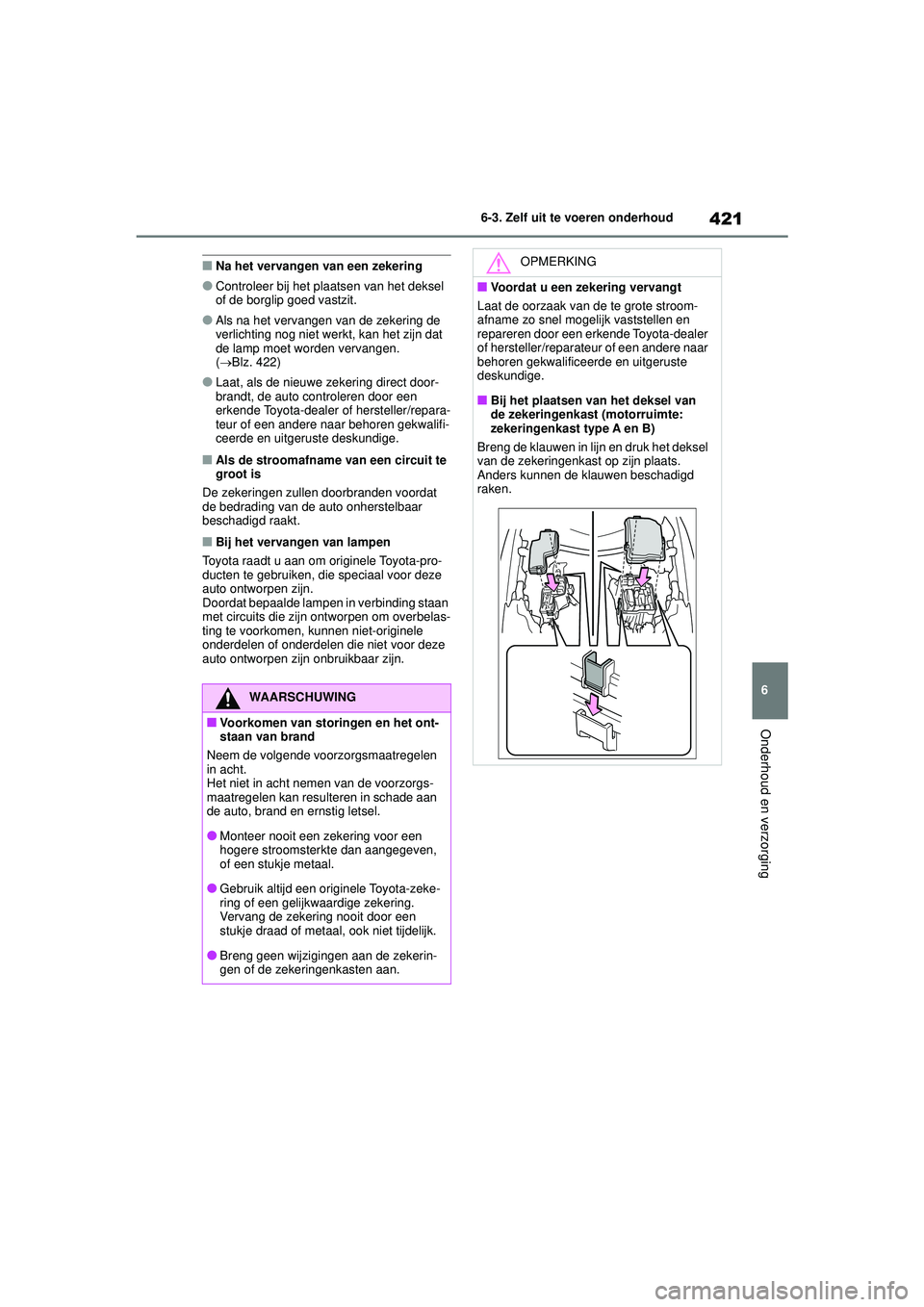

Page 423 of 650

421
6
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Na het vervangen van een zekering
●Controleer bij het plaatsen van het deksel
of de borglip goed vastzit.
●Als na het vervangen van de zekering de
verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen.
( Blz. 422)
●Laat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-pro-
ducten te gebruiken, die speciaal voor deze
auto ontworpen zijn.
Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelas-
ting te voorkomen, kunnen niet-originele
onderdelen of onderdelen die niet voor deze
auto ontworpen zijn onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ont-
staan van brand
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een
hogere stroomsterkte dan aangegeven,
of een stukje metaal.
●Gebruik altijd een originele Toyota-zeke-
ring of een gelijkwaardige zekering.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekerin-
gen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroom-
afname zo snel mogelijk vaststellen en
repareren door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Bij het plaatsen van het deksel van
de zekeringenkast (motorruimte:
zekeringenkast type A en B)
Breng de klauwen in lijn en druk het deksel
van de zekeringenkast op zijn plaats.
Anders kunnen de klauwen beschadigd
raken.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 421 Tuesday, June 1, 2021 1:48 PM

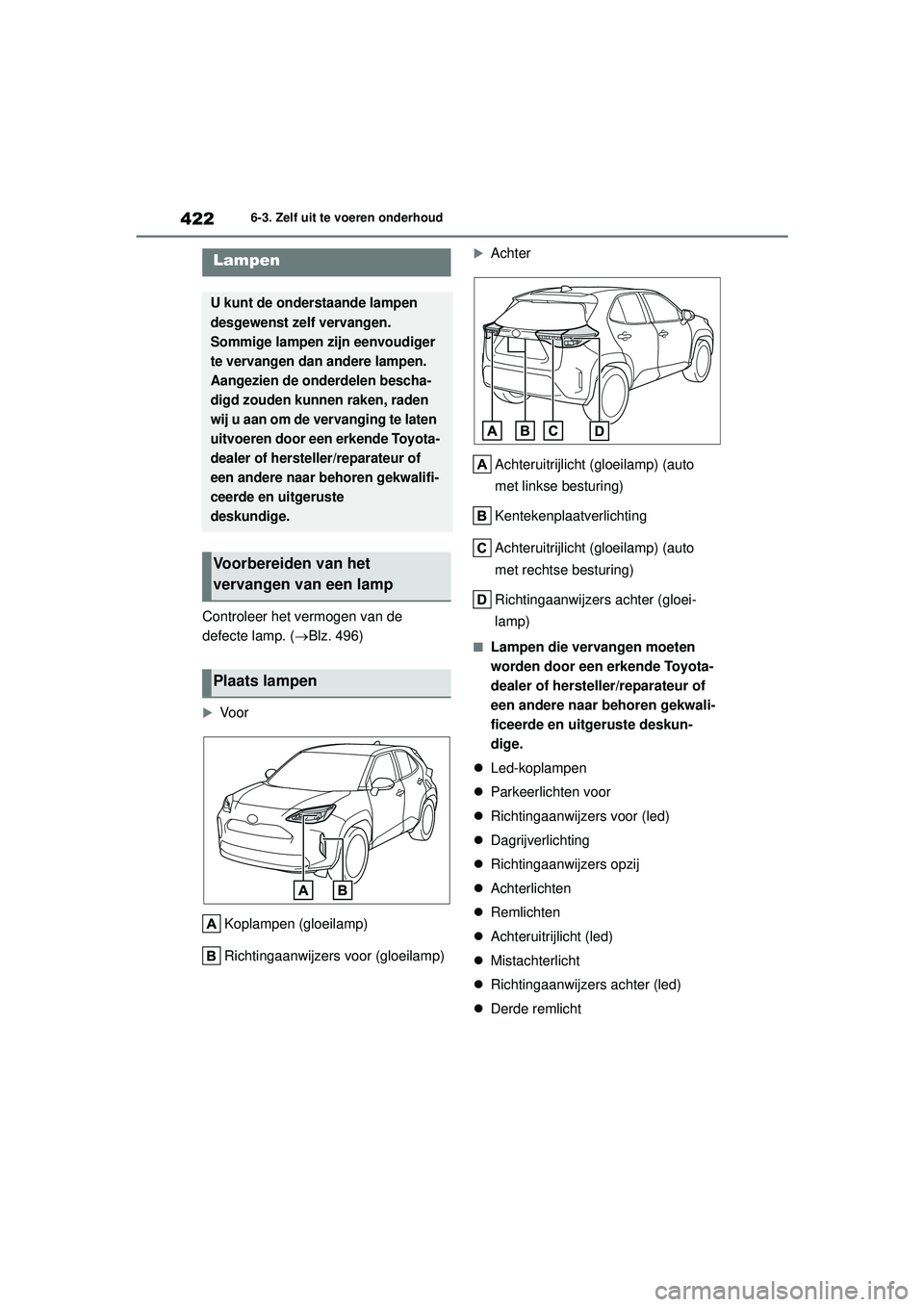

Page 424 of 650

422
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Controleer het vermogen van de
defecte lamp. (Blz. 496)
Vo o r
Koplampen (gloeilamp)
Richtingaanwijzers voor (gloeilamp)
AchterAchteruitrijlicht (gloeilamp) (auto
met linkse besturing)
Kentekenplaatverlichting
Achteruitrijlicht (gloeilamp) (auto
met rechtse besturing)
Richtingaanwijzers achter (gloei-
lamp)
■Lampen die vervangen moeten
worden door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskun-
dige.
Led-koplampen
Parkeerlichten voor
Richtingaanwijzers voor (led)
Dagrijverlichting
Richtingaanwijzers opzij
Achterlichten
Remlichten
Achteruitrijlicht (led)
Mistachterlicht
Richtingaanwijzers achter (led)
Derde remlicht
Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger
te vervangen dan andere lampen.
Aangezien de onderdelen bescha-
digd zouden kunnen raken, raden
wij u aan om de vervanging te laten
uitvoeren door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste
deskundige.
Voorbereiden van het
vervangen van een lamp
Plaats lampen
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 422 Tuesday, June 1, 2021 1:48 PM

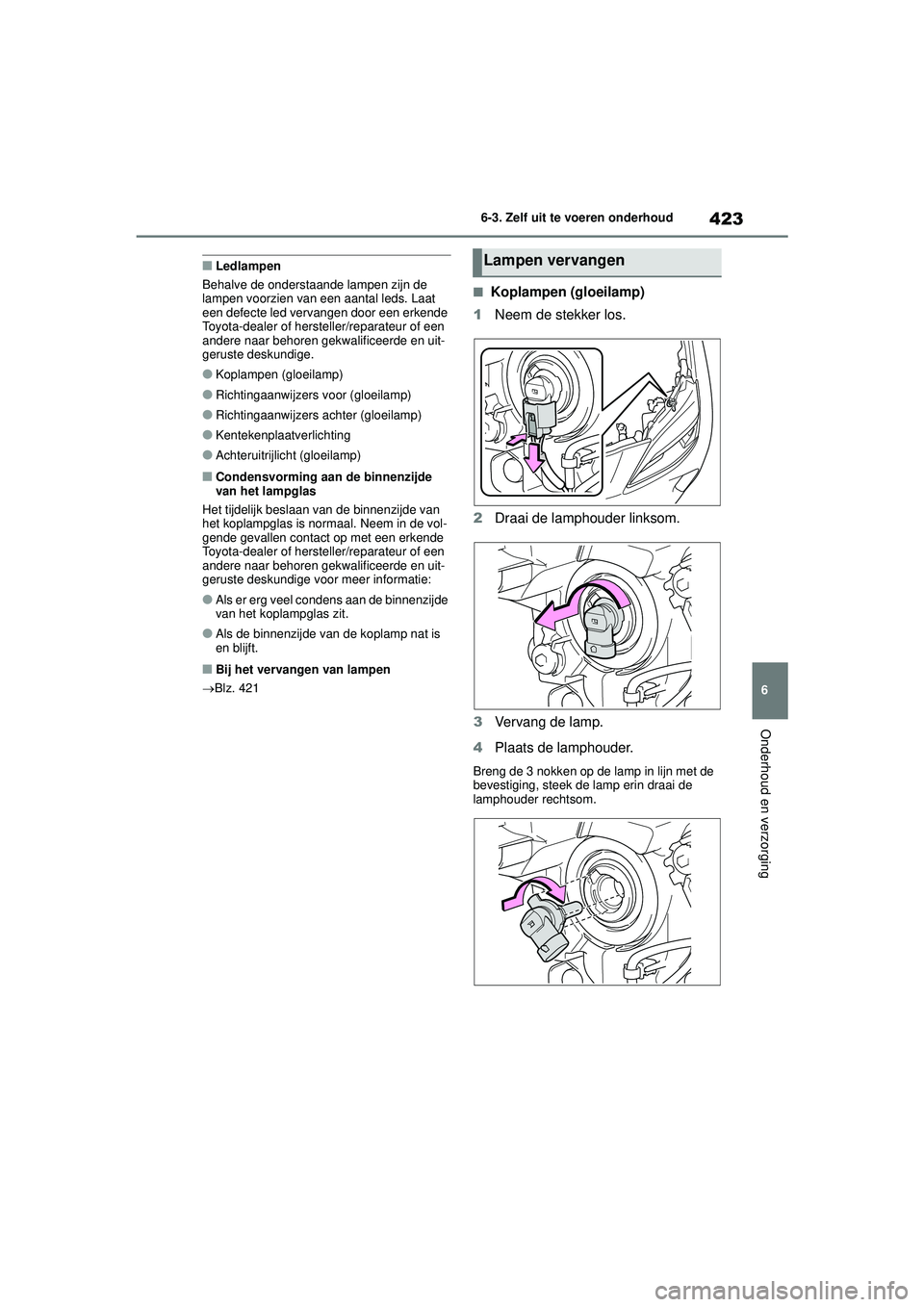

Page 425 of 650

423
6
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Ledlampen
Behalve de onderstaande lampen zijn de
lampen voorzien van een aantal leds. Laat
een defecte led vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Koplampen (gloeilamp)
●Richtingaanwijzers voor (gloeilamp)
●Richtingaanwijzers achter (gloeilamp)
●Kentekenplaatverlichting
●Achteruitrijlicht (gloeilamp)
■Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan v an de binnenzijde van
het koplampglas is normaal. Neem in de vol-
gende gevallen contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde
van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is
en blijft.
■Bij het vervangen van lampen
Blz. 421
■Koplampen (gloeilamp)
1 Neem de stekker los.
2 Draai de lamphouder linksom.
3 Vervang de lamp.
4 Plaats de lamphouder.
Breng de 3 nokken op de lamp in lijn met de
bevestiging, steek de lamp erin draai de
lamphouder rechtsom.
Lampen vervangen
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 423 Tuesday, June 1, 2021 1:48 PM

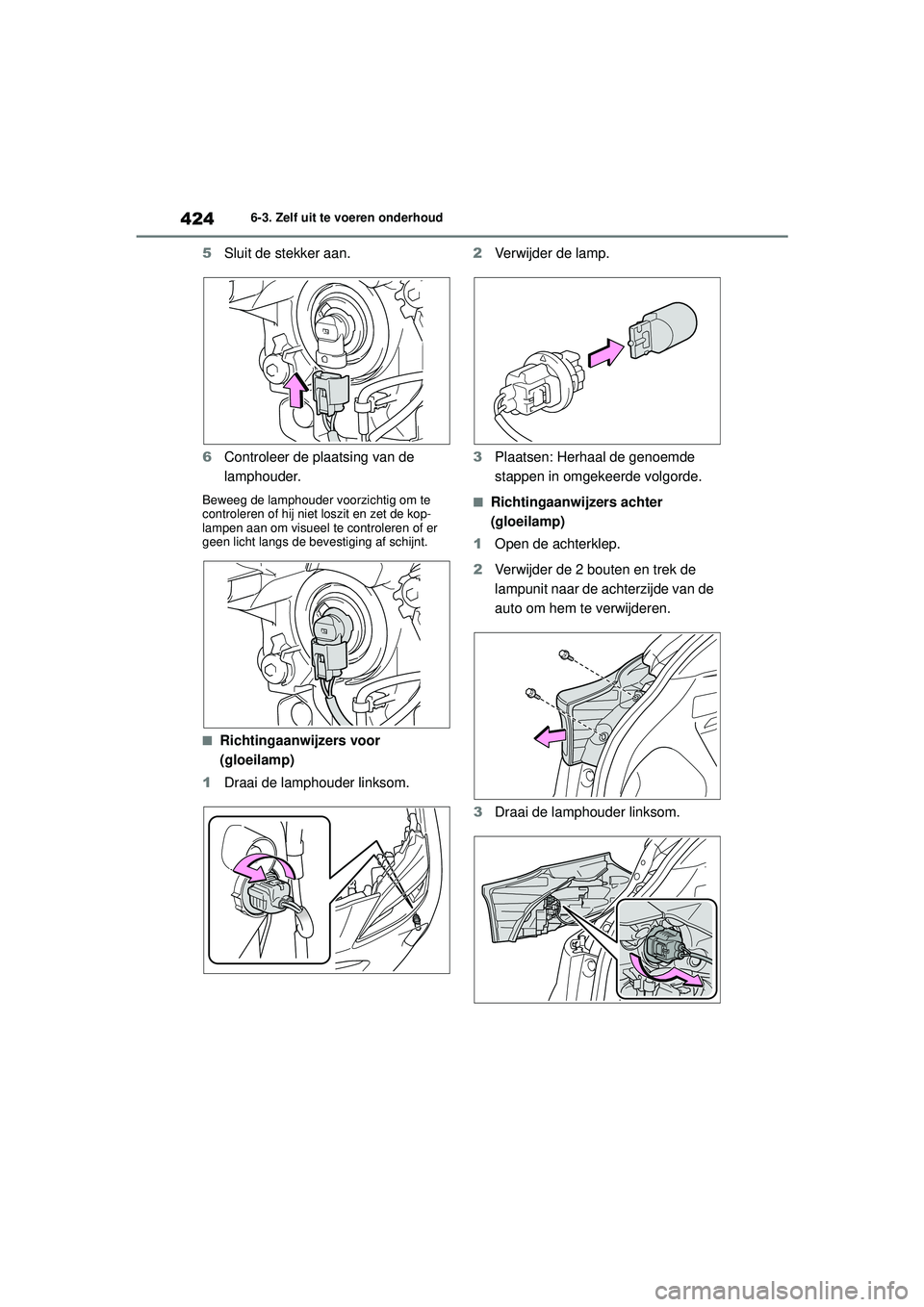

Page 426 of 650

424
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
5Sluit de stekker aan.
6 Controleer de plaatsing van de
lamphouder.
Beweeg de lamphouder voorzichtig om te
controleren of hij niet loszit en zet de kop-
lampen aan om visueel te controleren of er
geen licht langs de bevestiging af schijnt.
■Richtingaanwijzers voor
(gloeilamp)
1 Draai de lamphouder linksom. 2
Verwijder de lamp.
3 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Richtingaanwijzers achter
(gloeilamp)
1 Open de achterklep.
2 Verwijder de 2 bouten en trek de
lampunit naar de achterzijde van de
auto om hem te verwijderen.
3 Draai de lamphouder linksom.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 424 Tuesday, June 1, 2021 1:48 PM

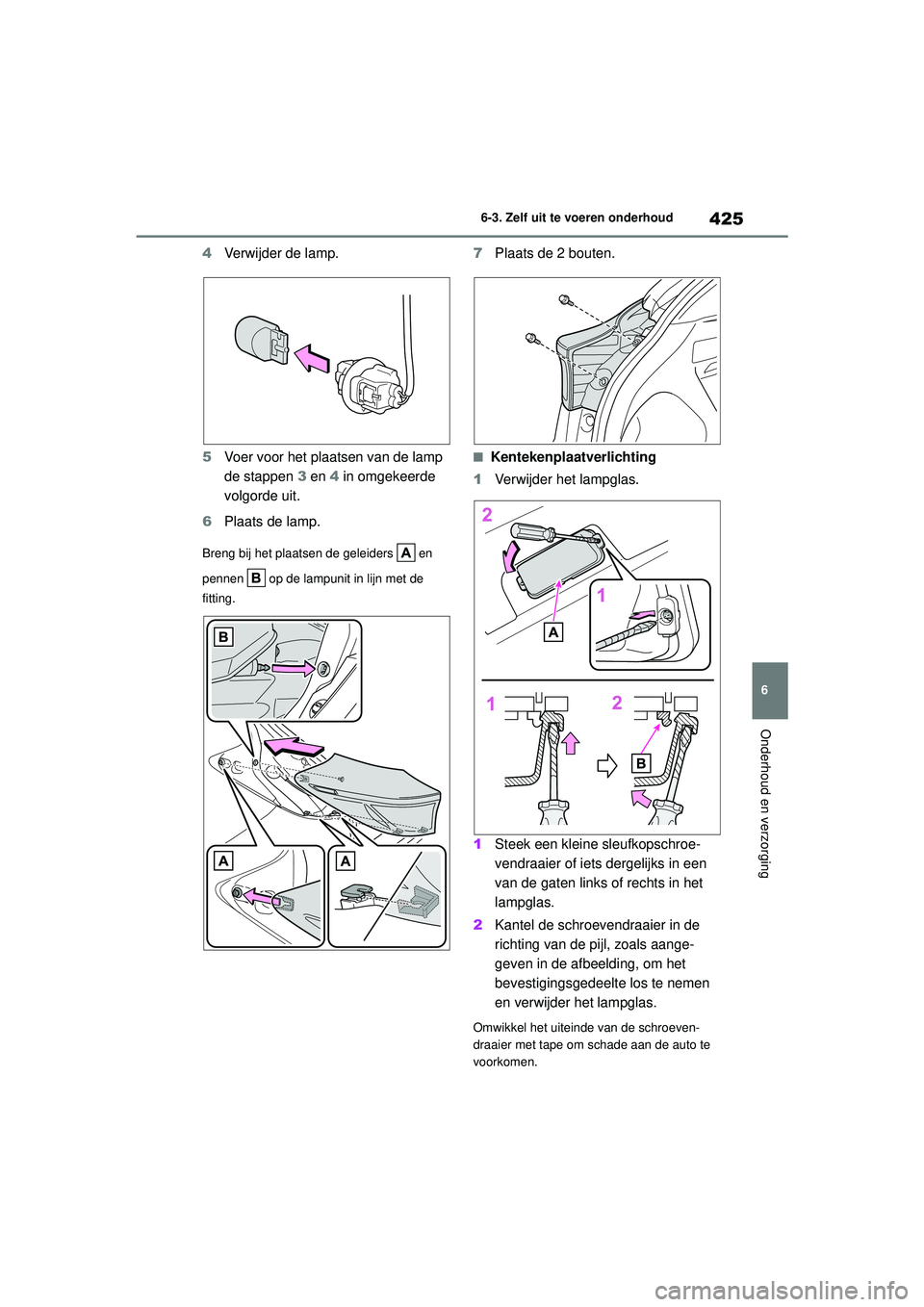

Page 427 of 650

425
6
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
4Verwijder de lamp.
5 Voer voor het plaatsen van de lamp
de stappen 3 en 4 in omgekeerde
volgorde uit.
6 Plaats de lamp.
Breng bij het plaatsen de geleiders en
pennen op de lampunit in lijn met de
fitting.
7Plaats de 2 bouten.
■Kentekenplaatverlichting
1 Verwijder het lampglas.
1 Steek een kleine sleufkopschroe-
vendraaier of iets dergelijks in een
van de gaten links of rechts in het
lampglas.
2 Kantel de schroevendraaier in de
richting van de pijl, zoals aange-
geven in de afbeelding, om het
bevestigingsgedeelte los te nemen
en verwijder het lampglas.
Omwikkel het uiteinde van de schroeven-
draaier met tape om schade aan de auto te
voorkomen.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 425 Tuesday, June 1, 2021 1:48 PM

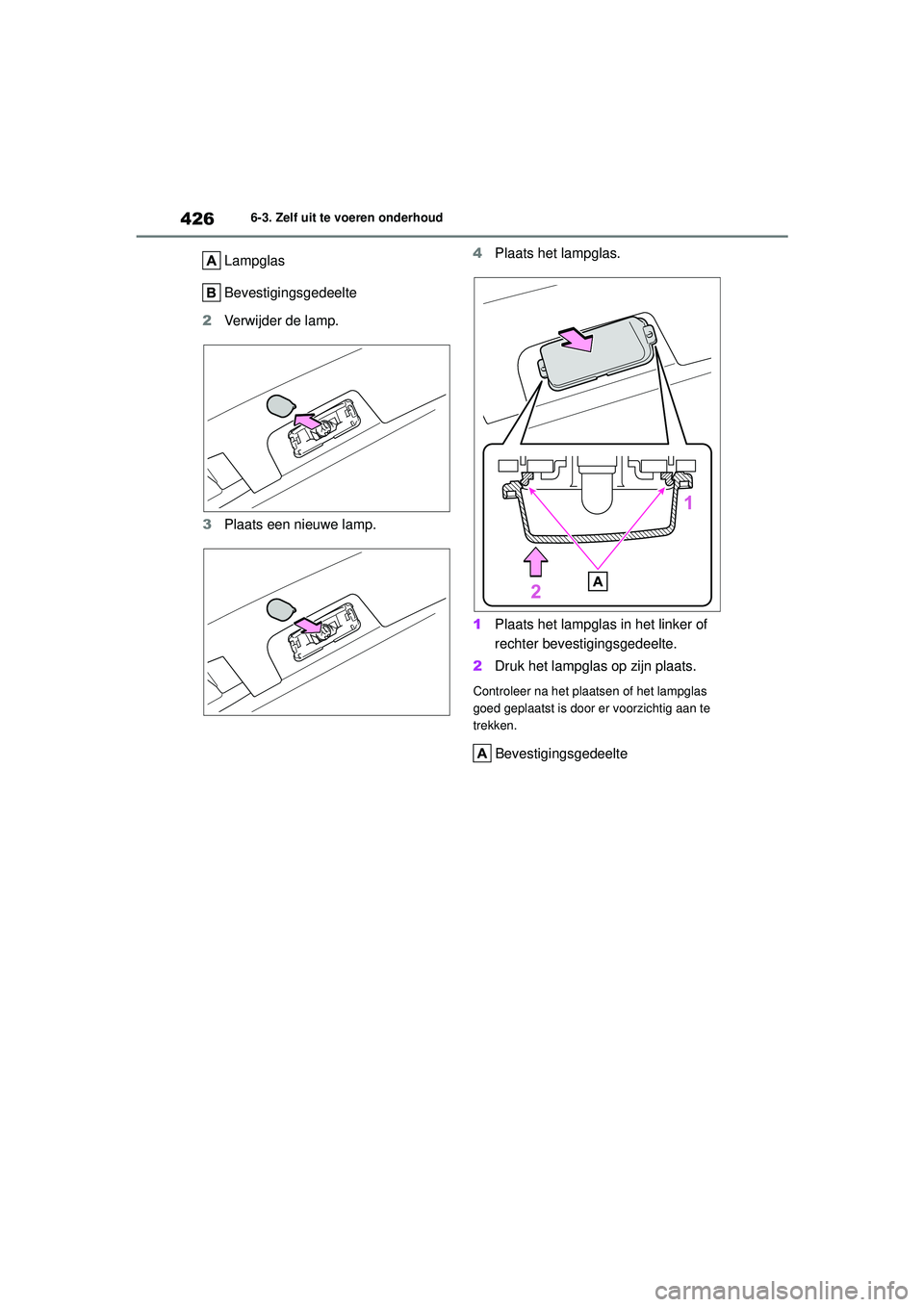

Page 428 of 650

426
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Lampglas
Bevestigingsgedeelte
2 Verwijder de lamp.
3 Plaats een nieuwe lamp. 4
Plaats het lampglas.
1 Plaats het lampglas in het linker of
rechter bevestigingsgedeelte.
2 Druk het lampglas op zijn plaats.
Controleer na het plaatsen of het lampglas
goed geplaatst is door er voorzichtig aan te
trekken.
Bevestigingsgedeelte
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 426 Tuesday, June 1, 2021 1:48 PM

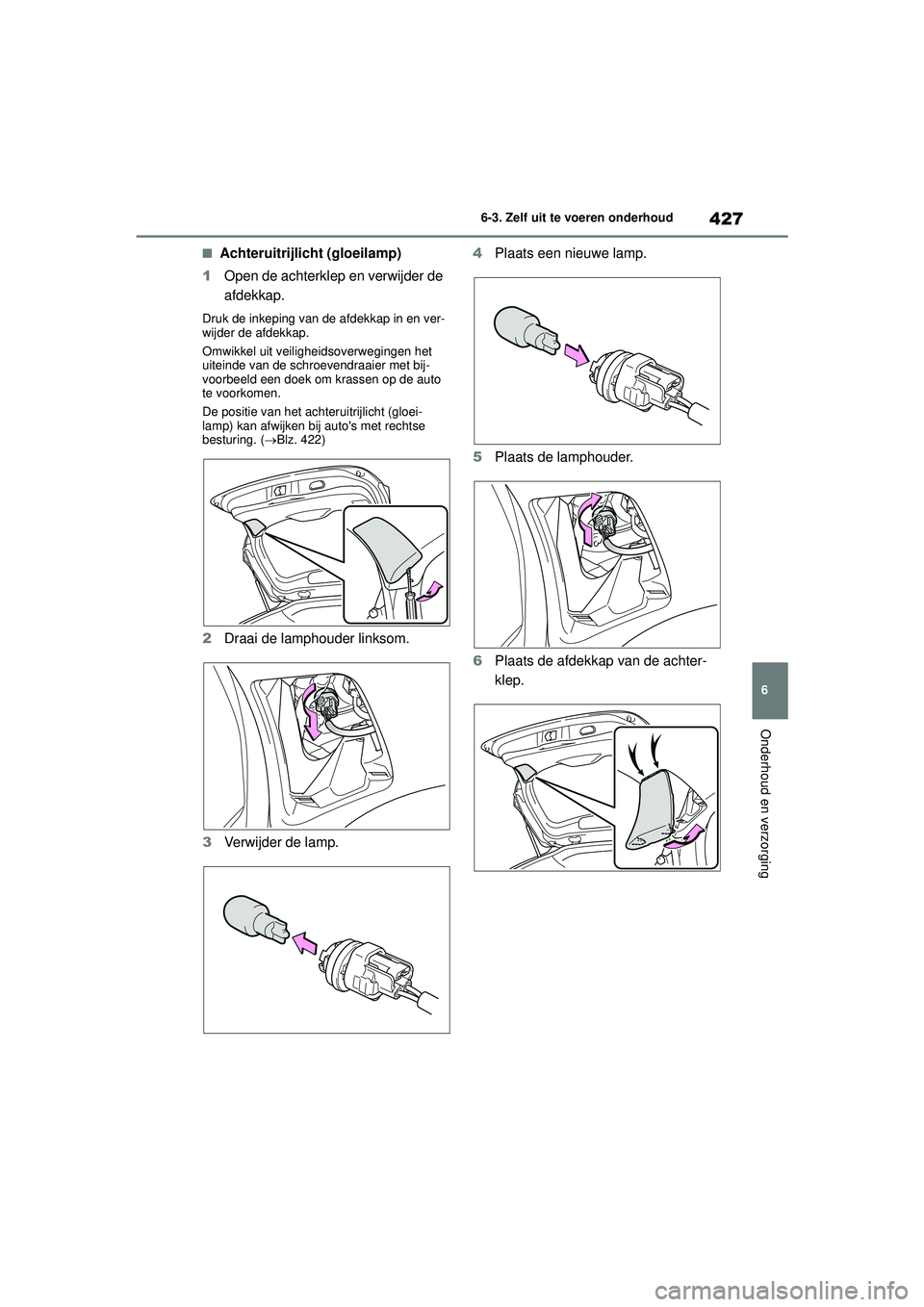

Page 429 of 650

427
6
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Achteruitrijlicht (gloeilamp)
1 Open de achterklep en verwijder de
afdekkap.
Druk de inkeping van de afdekkap in en ver-
wijder de afdekkap.
Omwikkel uit veiligheidsoverwegingen het
uiteinde van de schroevendraaier met bij-
voorbeeld een doek om krassen op de auto
te voorkomen.
De positie van het acht eruitrijlicht (gloei-
lamp) kan afwijken bij auto's met rechtse
besturing. ( Blz. 422)
2 Draai de lamphouder linksom.
3 Verwijder de lamp. 4
Plaats een nieuwe lamp.
5 Plaats de lamphouder.
6 Plaats de afdekkap van de achter-
klep.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 427 Tuesday, June 1, 2021 1:48 PM

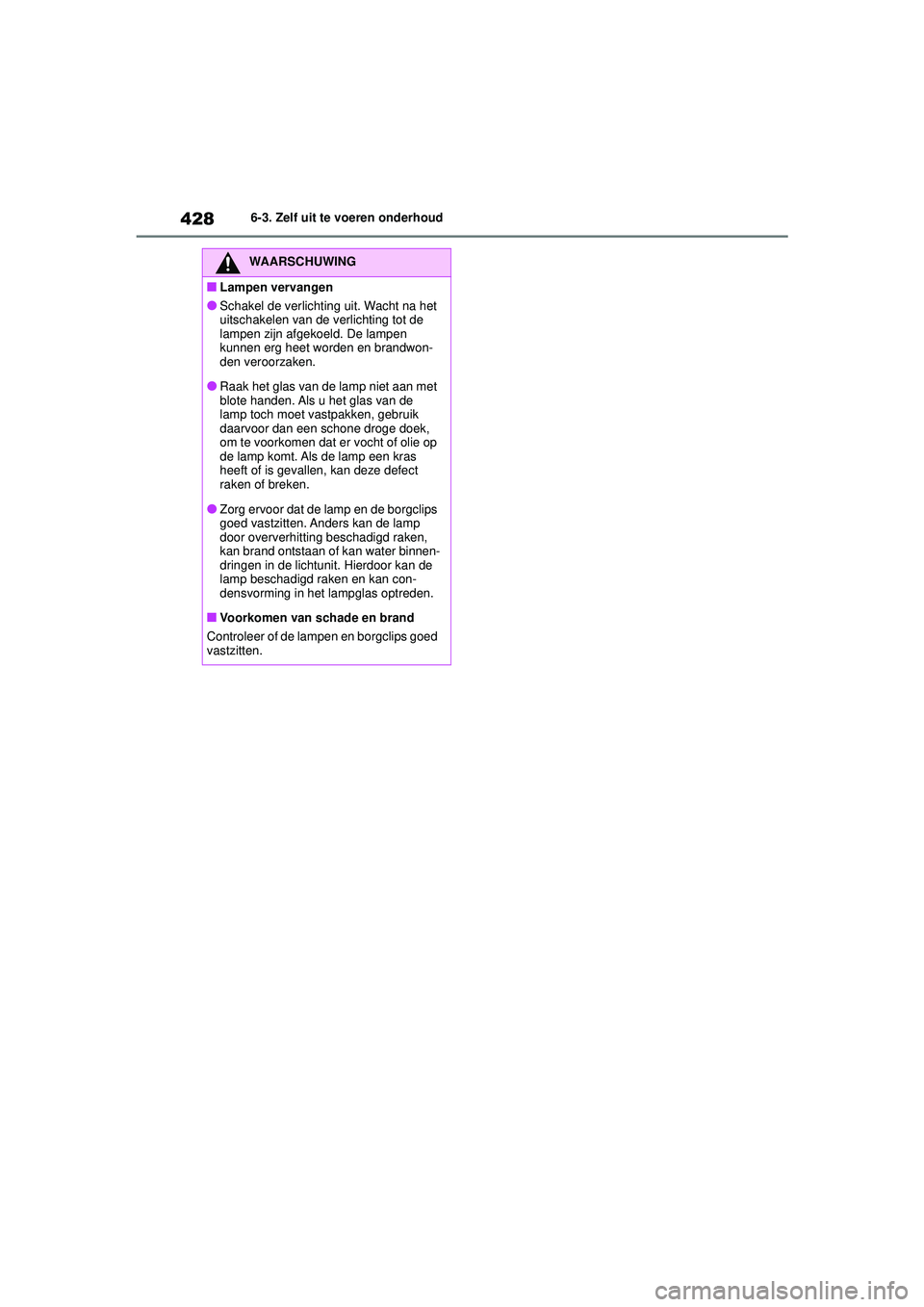

Page 430 of 650

428
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
WAARSCHUWING
■Lampen vervangen
●Schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de
lampen zijn afgekoeld. De lampen
kunnen erg heet worden en brandwon-
den veroorzaken.
●Raak het glas van de lamp niet aan met
blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik
daarvoor dan een schone droge doek,
om te voorkomen dat er vocht of olie op
de lamp komt. Als de lamp een kras
heeft of is gevallen, kan deze defect
raken of breken.
●Zorg ervoor dat de lamp en de borgclips
goed vastzitten. Anders kan de lamp
door oververhitting beschadigd raken,
kan brand ontstaan of kan water binnen-
dringen in de lichtunit. Hierdoor kan de
lamp beschadigd raken en kan con-
densvorming in het lampglas optreden.
■Voorkomen van schade en brand
Controleer of de lampen en borgclips goed
vastzitten.
