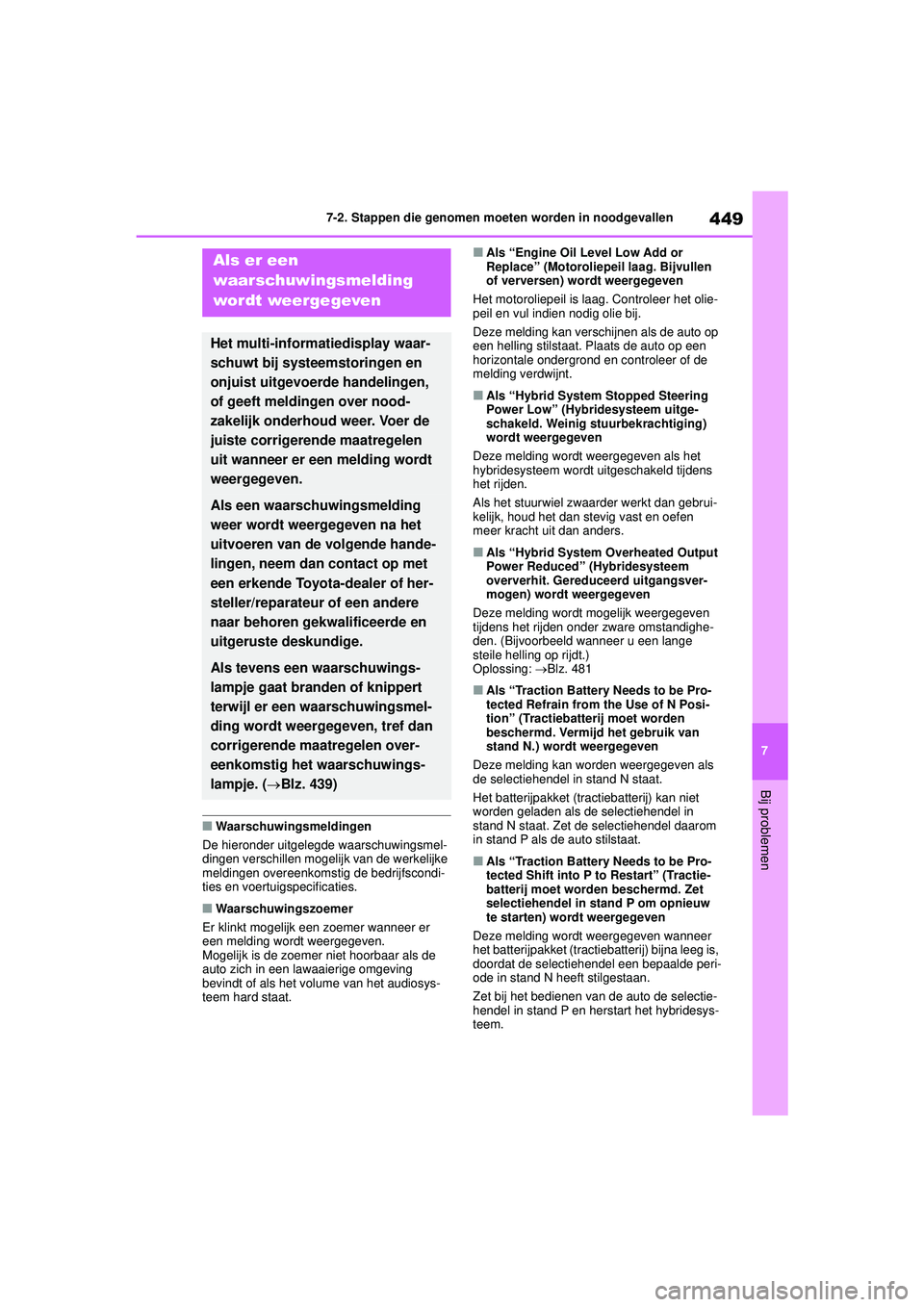

TOYOTA YARIS CROSS 2021 Instructieboekje (in Dutch)

449
7
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmel-
dingen verschillen mogelijk van de werkelijke
meldingen overeenkomstig de bedrijfscondi-
ties en voertuigspecificaties.
■Waarschuwingszoemer
Er klinkt mogelijk een zoemer wanneer er
een melding wordt weergegeven.
Mogelijk is de zoemer niet hoorbaar als de
auto zich in een lawaaierige omgeving
bevindt of als het volume van het audiosys-
teem hard staat.
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is laag. Controleer het olie-
peil en vul indien nodig olie bij.
Deze melding kan verschijnen als de auto op
een helling stilstaat. Plaats de auto op een
horizontale ondergrond en controleer of de
melding verdwijnt.
■Als “Hybrid System Stopped Steering
Power Low” (Hybridesysteem uitge-
schakeld. Weinig stuurbekrachtiging)
wordt weergegeven
Deze melding wordt weergegeven als het
hybridesysteem wordt uitgeschakeld tijdens
het rijden.
Als het stuurwiel zwaarder werkt dan gebrui-
kelijk, houd het dan stevig vast en oefen
meer kracht uit dan anders.
■Als “Hybrid System Overheated Output
Power Reduced” (Hybridesysteem
oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven
Deze melding wordt mogelijk weergegeven
tijdens het rijden onder zware omstandighe-
den. (Bijvoorbeeld wanneer u een lange
steile helling op rijdt.)
Oplossing: Blz. 481
■Als “Traction Battery Needs to be Pro-
tected Refrain from the Use of N Posi-
tion” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven als
de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan niet
worden geladen als de selectiehendel in
stand N staat. Zet de selectiehendel daarom
in stand P als de auto stilstaat.
■Als “Traction Battery Needs to be Pro-
tected Shift into P to Restart” (Tractie-
batterij moet worden beschermd. Zet
selectiehendel in stand P om opnieuw
te starten) wordt weergegeven
Deze melding wordt weergegeven wanneer
het batterijpakket (tractiebatterij) bijna leeg is,
doordat de selectiehendel een bepaalde peri-
ode in stand N heeft stilgestaan.
Zet bij het bedienen van de auto de selectie-
hendel in stand P en herstart het hybridesys-
teem.
Als er een
waarschuwingsmelding
wordt weergegeven
Het multi-informatiedisplay waar-
schuwt bij systeemstoringen en
onjuist uitgevoerde handelingen,
of geeft meldingen over nood-
zakelijk onderhoud weer. Voer de
juiste corrigerende maatregelen
uit wanneer er een melding wordt
weergegeven.
Als een waarschuwingsmelding
weer wordt weergegeven na het
uitvoeren van de volgende hande-
lingen, neem dan contact op met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als tevens een waarschuwings-
lampje gaat branden of knippert
terwijl er een waarschuwingsmel-
ding wordt weergegeven, tref dan
corrigerende maatregelen over-
eenkomstig het waarschuwings-
lampje. ( Blz. 439)
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 449 Tuesday, June 1, 2021 1:48 PM

450
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen
■Als “Shift to P Before Exiting Vehicle”
(Zet selectiehendel in stand P voordat u
de auto verlaat) wordt weergegeven
Deze melding wordt weergegeven wanneer
het bestuurdersportier wordt geopend terwijl
het contact niet UIT is gezet en de selectie-
hendel in een andere stand dan P staat. Zet
de selectiehendel in stand P.
■Als “Shift Out of N Release Accelerator
Before Shifting” (Zet selectiehendel in
andere stand dan N. Laat vóór het scha-
kelen het gaspedaal los) wordt weerge-
geven
Het gaspedaal wordt ingetrapt terwijl de
selectiehendel in stand N staat.
Laat het gaspedaal los en zet de selectiehen-
del in stand D of R.
■Als “Press Brake when Vehicle is Stop-
ped Hybrid System may Overheat”
(Trap rempedaal in wanneer auto stil-
staat. Hybridesysteem is mogelijk over-
verhit) wordt weergegeven
De melding wordt mogelijk weergegeven
wanneer het gaspedaal wordt ingetrapt om
de auto op een helling op zijn plaats te hou-
den, enz. Het hybridesys teem kan oververhit
raken. Laat het gaspedaal los en trap het
rempedaal in.
■Als “Auto Power OFF to Conserve Bat-
tery” (Auto power off-functie ingescha-
keld om accu te sparen) wordt weerge-
geven
Het contact is UIT gezet door de automati-
sche power off-functie. Bedien de volgende
keer dat u het hybridesysteem start het hybri-
desysteem gedurende ongeveer 5 minuten
om de 12V-accu op te laden.
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing in koplampsys-
teem. Ga naar uw dealer) wordt weerge-
geven
Er is mogelijk een storing in de onderstaande
systemen aanwezig. Laat de auto onmiddel-
lijk nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
●De led-koplampen (indien aanwezig)
●AHS (Adaptive High Beam-systeem)
(indien aanwezig)
●Automatic High Beam-systeem (indien
aanwezig)
■Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
(  Blz. 229, 439)
●PCS (Pre-Crash Safety-systeem) (indien
aanwezig)
●LTA (Lane Tracing Assist) (indien aanwe-
zig)
●AHS (Adaptive High Beam-systeem)
(indien aanwezig)
●Automatic High Beam-systeem (indien
aanwezig)
●RSA (Road Sign Assist) (indien aanwezig)
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indien aanwezig)
■Als er een melding wordt weergegeven
dat er een storing in de radarsensor
aanwezig is
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
(  Blz. 229, 439)
●PCS (Pre-Crash Safety-systeem) (indien
aanwezig)
●LTA (Lane Tracing Assist) (indien aanwe-
zig)
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indien aanwezig)
■Als Oil Maintenance Required Soon
(Olie moet binnenkort worden ververst)
wordt weergegeven
Geeft aan dat de motorolie moet worden ver-
verst.
Controleer de motorolie en ververs indien
nodig.
Zorg ervoor dat na het verversen van de
motorolie de melding wordt gereset.
(  Blz. 391)
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 450 Tuesday, June 1, 2021 1:48 PM

451
7
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

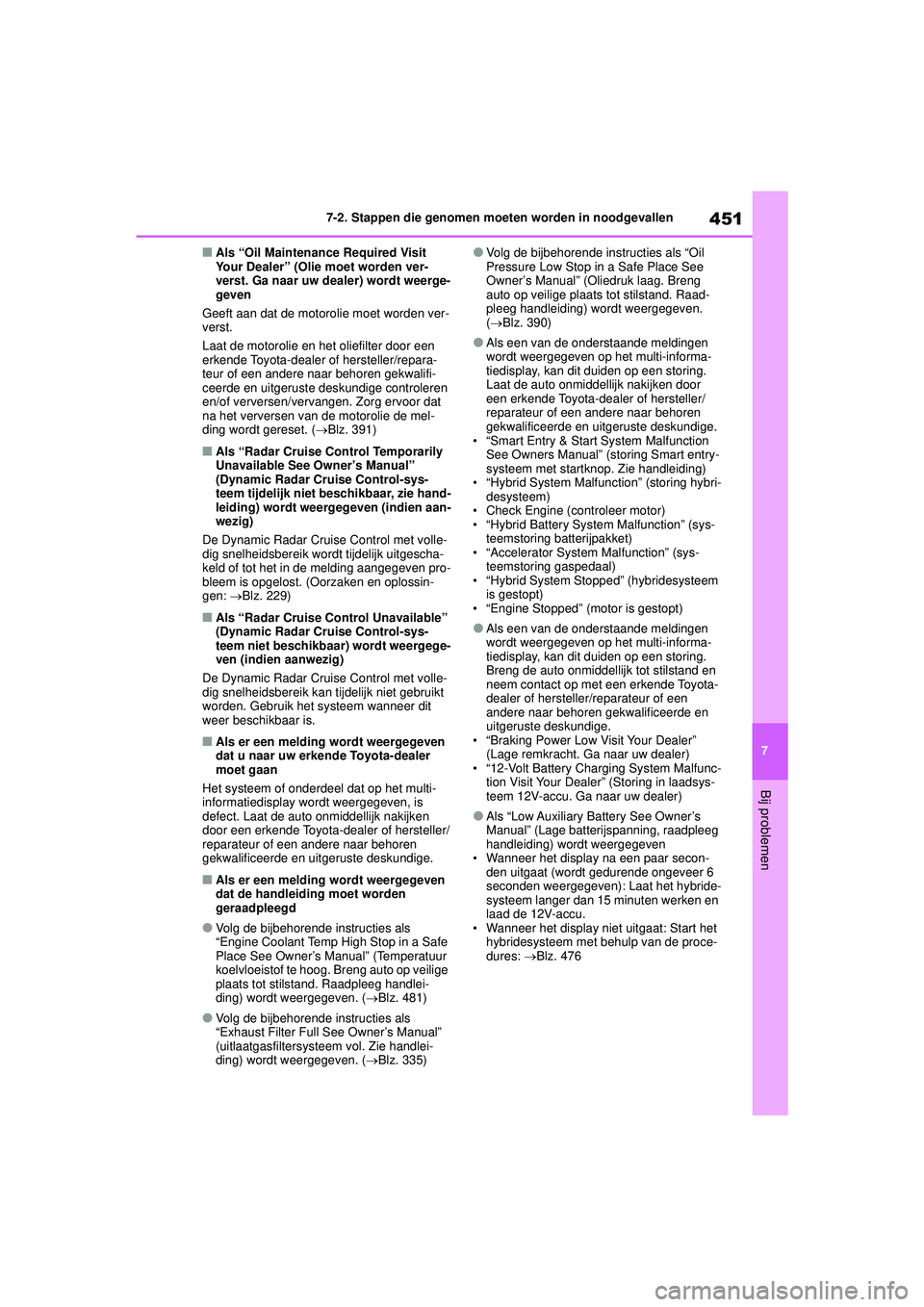

■Als “Oil Maintenance Required Visit
Your Dealer” (Olie moet worden ver-
verst. Ga naar uw dealer) wordt weerge-
geven
Geeft aan dat de motorolie moet worden ver-
verst.
Laat de motorolie en het oliefilter door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige controleren
en/of verversen/vervangen. Zorg ervoor dat
na het verversen van de motorolie de mel-
ding wordt gereset. ( Blz. 391)
■Als “Radar Cruise Control Temporarily
Unavailable See Owner’s Manual”
(Dynamic Radar Cruise Control-sys-
teem tijdelijk niet beschikbaar, zie hand-
leiding) wordt weergegeven (indien aan-
wezig)
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik word t tijdelijk uitgescha-
keld of tot het in de melding aangegeven pro-
bleem is opgelost. (Oorzaken en oplossin-
gen:  Blz. 229)
■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven (indien aanwezig)
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik kan ti jdelijk niet gebruikt
worden. Gebruik het systeem wanneer dit
weer beschikbaar is.
■Als er een melding wordt weergegeven
dat u naar uw erkende Toyota-dealer
moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Volg de bijbehorende instructies als
“Engine Coolant Temp High Stop in a Safe
Place See Owner’s Manual” (Temperatuur
koelvloeistof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg handlei-
ding) wordt weergegeven. ( Blz. 481)
●Volg de bijbehorende instructies als
“Exhaust Filter Full See Owner’s Manual”
(uitlaatgasfiltersysteem vol. Zie handlei-
ding) wordt weergegeven. ( Blz. 335)
●Volg de bijbehorende instructies als “Oil
Pressure Low Stop in a Safe Place See
Owner’s Manual” (Oliedruk laag. Breng
auto op veilige plaats tot stilstand. Raad-
pleeg handleiding) wordt weergegeven.
( Blz. 390)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
Laat de auto onmiddellijk nakijken door
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
• “Smart Entry & Start System Malfunction See Owners Manual” (storing Smart entry-
systeem met startknop. Zie handleiding)
• “Hybrid System Malfunction” (storing hybri- desysteem)
• Check Engine (controleer motor)
• “Hybrid Battery System Malfunction” (sys- teemstoring batterijpakket)
• “Accelerator System Malfunction” (sys- teemstoring gaspedaal)
• “Hybrid System Stopped” (hybridesysteem is gestopt)
• “Engine Stopped” (motor is gestopt)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
Breng de auto onmiddellijk tot stilstand en
neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• “Braking Power Low Visit Your Dealer” (Lage remkracht. Ga naar uw dealer)
• “12-Volt Battery Charging System Malfunc- tion Visit Your Dealer” (Storing in laadsys-
teem 12V-accu. Ga naar uw dealer)
●Als “Low Auxiliary Battery See Owner’s
Manual” (Lage batterijspanning, raadpleeg
handleiding) wordt weergegeven
• Wanneer het display na een paar secon- den uitgaat (wordt gedurende ongeveer 6
seconden weergegeven): Laat het hybride-
systeem langer dan 15 minuten werken en
laad de 12V-accu.
• Wanneer het display niet uitgaat: Start het hybridesysteem met behulp van de proce-
dures:  Blz. 476
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 451 Tuesday, June 1, 2021 1:48 PM

452
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen

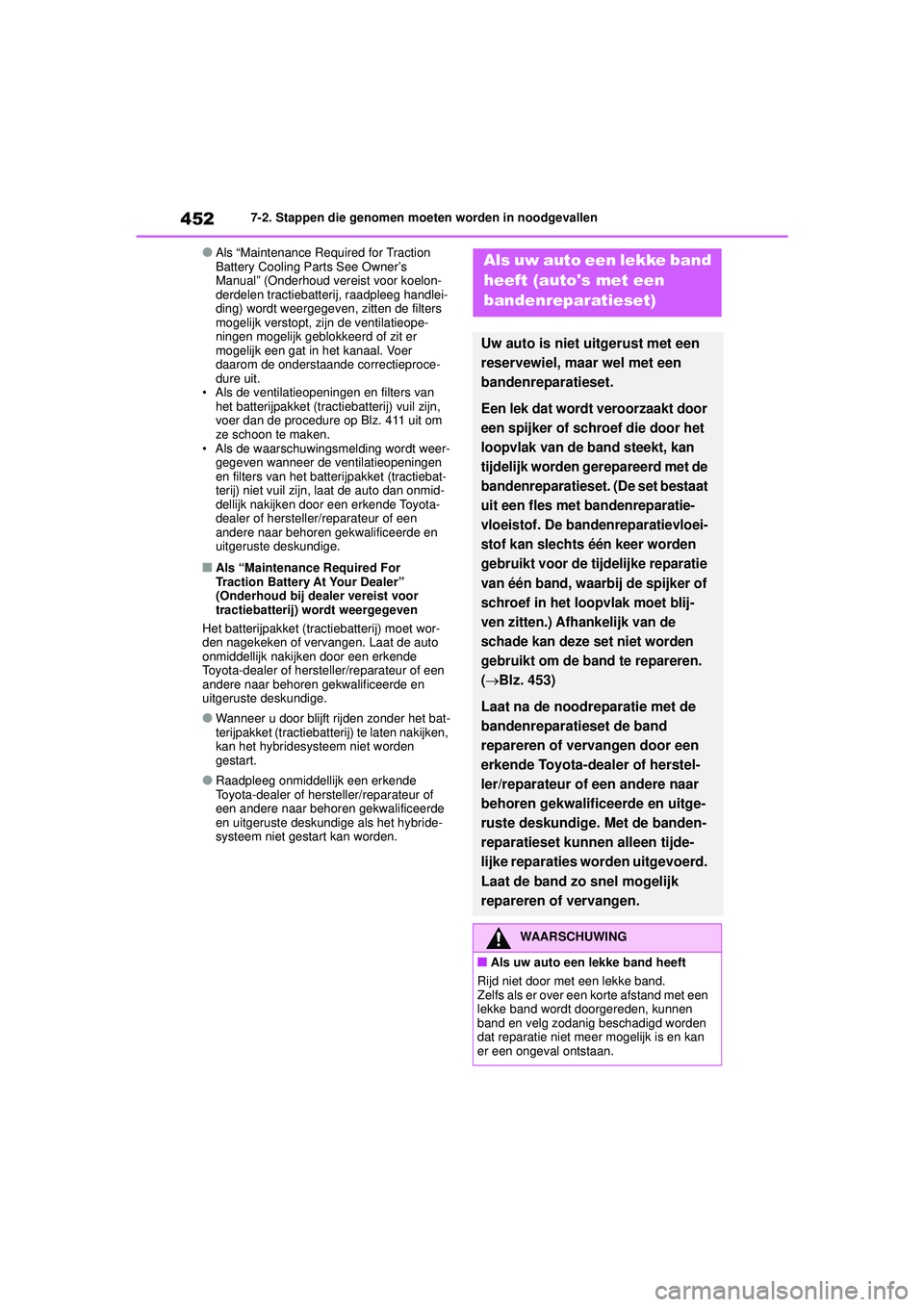

●Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koelon-
derdelen tractiebatterij, raadpleeg handlei-
ding) wordt weergegeven, zitten de filters
mogelijk verstopt, zijn de ventilatieope-
ningen mogelijk geblokkeerd of zit er
mogelijk een gat in het kanaal. Voer
daarom de onderstaande correctieproce-
dure uit.
• Als de ventilatieopeningen en filters van het batterijpakket (tractiebatterij) vuil zijn,
voer dan de procedure op Blz. 411 uit om
ze schoon te maken.
• Als de waarschuwingsmelding wordt weer- gegeven wanneer de ventilatieopeningen
en filters van het batterijpakket (tractiebat-
terij) niet vuil zijn, laat de auto dan onmid-
dellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Als “Maintenance Required For
Traction Battery At Your Dealer”
(Onderhoud bij dealer vereist voor
tractiebatterij) wordt weergegeven
Het batterijpakket (tractiebatterij) moet wor-
den nagekeken of vervangen. Laat de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Wanneer u door blijft rijden zonder het bat-
terijpakket (tractiebatteri j) te laten nakijken,
kan het hybridesysteem niet worden
gestart.
●Raadpleeg onmiddellijk een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige als het hybride-
systeem niet gestart kan worden.
Als uw auto een lekke band
heeft (auto's met een
bandenreparatieset)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt door
een spijker of schroef die door het
loopvlak van de band steekt, kan
tijdelijk worden gerepareerd met de
bandenreparatieset. (De set bestaat
uit een fles met bandenreparatie-
vloeistof. De bandenreparatievloei-
stof kan slechts één keer worden
gebruikt voor de tijdelijke reparatie
van één band, waarbij de spijker of
schroef in het loopvlak moet blij-
ven zitten.) Afhankelijk van de
schade kan deze set niet worden
gebruikt om de band te repareren.
(
Blz. 453)
Laat na de noodreparatie met de
bandenreparatieset de band
repareren of vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige. Met de banden-
reparatieset kunnen alleen tijde-
lijke reparaties worden uitgevoerd.
Laat de band zo snel mogelijk
repareren of vervangen.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 452 Tuesday, June 1, 2021 1:48 PM

453
7
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

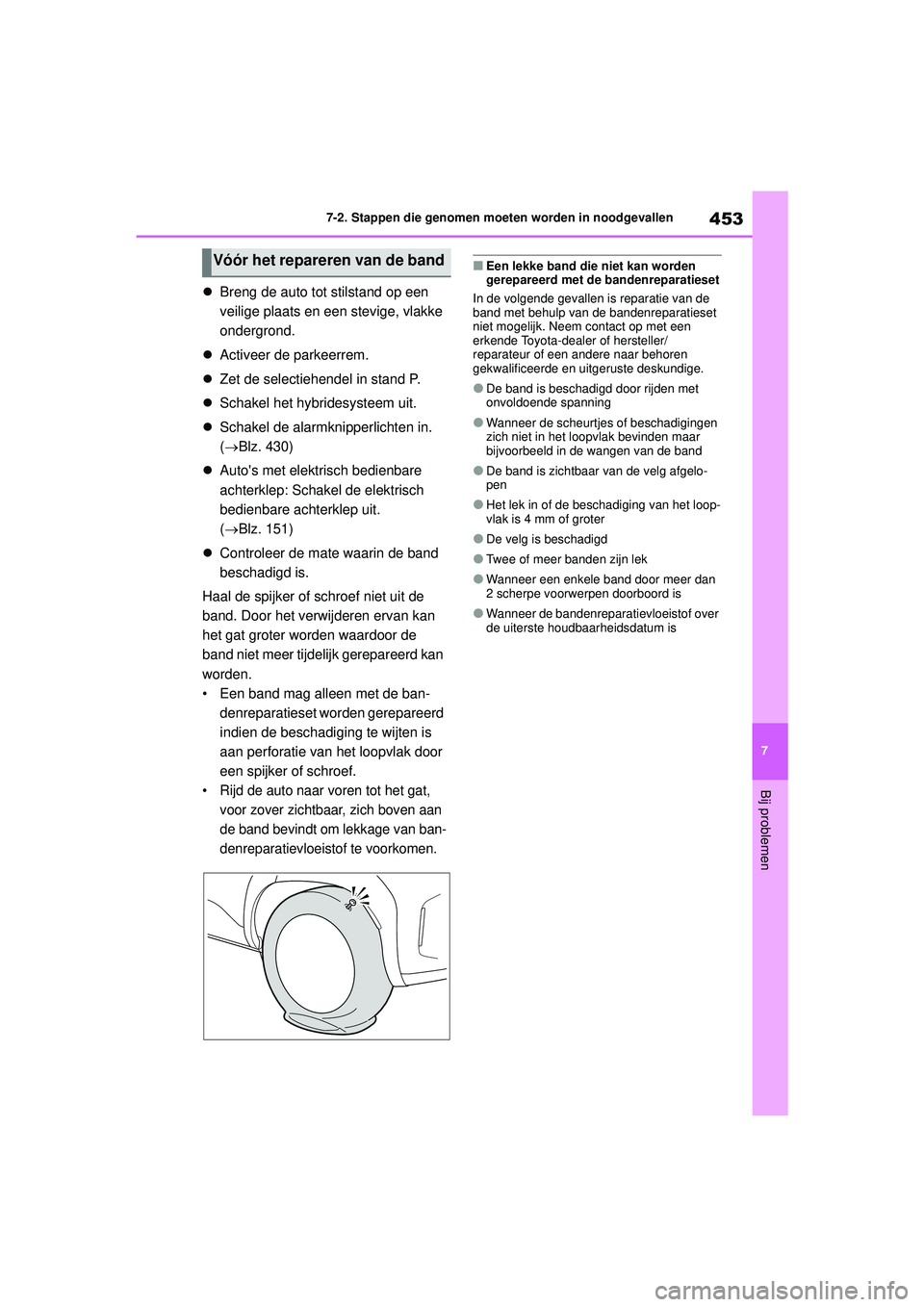

Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P.
 Schakel het hybridesysteem uit.
 Schakel de alarmknipperlichten in.
(Blz. 430)
 Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(Blz. 151)
 Controleer de mate waarin de band
beschadigd is.
Haal de spijker of schroef niet uit de
band. Door het verwijderen ervan kan
het gat groter worden waardoor de
band niet meer tijdelijk gerepareerd kan
worden.
• Een band mag alleen met de ban- denreparatieset worden gerepareerd
indien de beschadiging te wijten is
aan perforatie van het loopvlak door
een spijker of schroef.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven aan
de band bevindt om lekkage van ban-
denreparatievloeistof te voorkomen.
■Een lekke band die niet kan worden
gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de
band met behulp van de bandenreparatieset
niet mogelijk. Neem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De band is beschadigd door rijden met
onvoldoende spanning
●Wanneer de scheurtjes of beschadigingen
zich niet in het loopvlak bevinden maar
bijvoorbeeld in de wangen van de band
●De band is zichtbaar van de velg afgelo-
pen
●Het lek in of de beschadiging van het loop-
vlak is 4 mm of groter
●De velg is beschadigd
●Twee of meer banden zijn lek
●Wanneer een enkele band door meer dan
2 scherpe voorwerpen doorboord is
●Wanneer de bandenreparatievloeistof over
de uiterste houdbaarheidsdatum is
Vóór het repareren van de band
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 453 Tuesday, June 1, 2021 1:48 PM

454
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen

2WD-uitvoeringen
AWD-uitvoeringen
Sleepoog
Bandenreparatieset
Plaats van bandenreparatieset en gereedschap
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 454 Tuesday, June 1, 2021 1:48 PM

455
7
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
FlesSpuitmond
Compressor
Sticker
Slang
Bandenspanningsmeter
Overdrukknop
Compressorschakelaar Voedingsstekker
■Aanwijzing voor het controleren van de
bandenreparatieset
Controleer regelmatig de uiterste houdbaar-
heidsdatum van de bandenreparatievloeistof.
De uiterste houdbaarheidsdatum staat ver-
meld op de fles. Gebruik de bandenreparatie-
vloeistof niet wanneer de uiterste houdbaar-
heidsdatum is verstreken. Anders worden
reparaties met de bandenreparatieset moge-
lijk niet goed uitgevoerd.
■Bandenreparatieset
●De bandenreparatieset is bedoeld om de
autoband met lucht te vullen.
●De bandenreparatievloeistof is beperkt
houdbaar. De uiterste houdbaarheidsda-
tum staat vermeld op de fles. De banden-
reparatievloeistof dient voor de uiterste
houdbaarheidsdatum te worden vervan-
gen. Neem voor vervanging contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De vloeistof in de bandenreparatieset kan
slechts eenmalig worden gebruikt om een
enkele band tijdelijk te repareren. Als de
bandenreparatievloeistof is gebruikt en
moet worden vervangen, koop dan een
nieuwe fles bij een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. De compressor kan opnieuw
worden gebruikt.
●De bandenreparatievloeistof kan worden
gebruikt bij een buitentemperatuur van -
30°C tot 60°C.
●De bandenreparatieset is exclusief
bestemd voor de originele banden die op
uw auto zijn gemonteerd. Gebruik de set
niet voor banden met een afwijkende maat
of voor andere doeleinden.
●Als de bandenreparatievloeistof op uw kle-
ren komt, kan deze vlekken veroorzaken.
●Eventueel gemorste bandenreparatievloei-
stof moet direct van het wiel of de carros-
serie worden verwijderd. Veeg het opper-
vlak onmiddellijk af met een vochtige doek.
●Tijdens de werking van de reparatieset
wordt veel lawaai geproduceerd. Dit is
normaal en duidt niet op een storing.

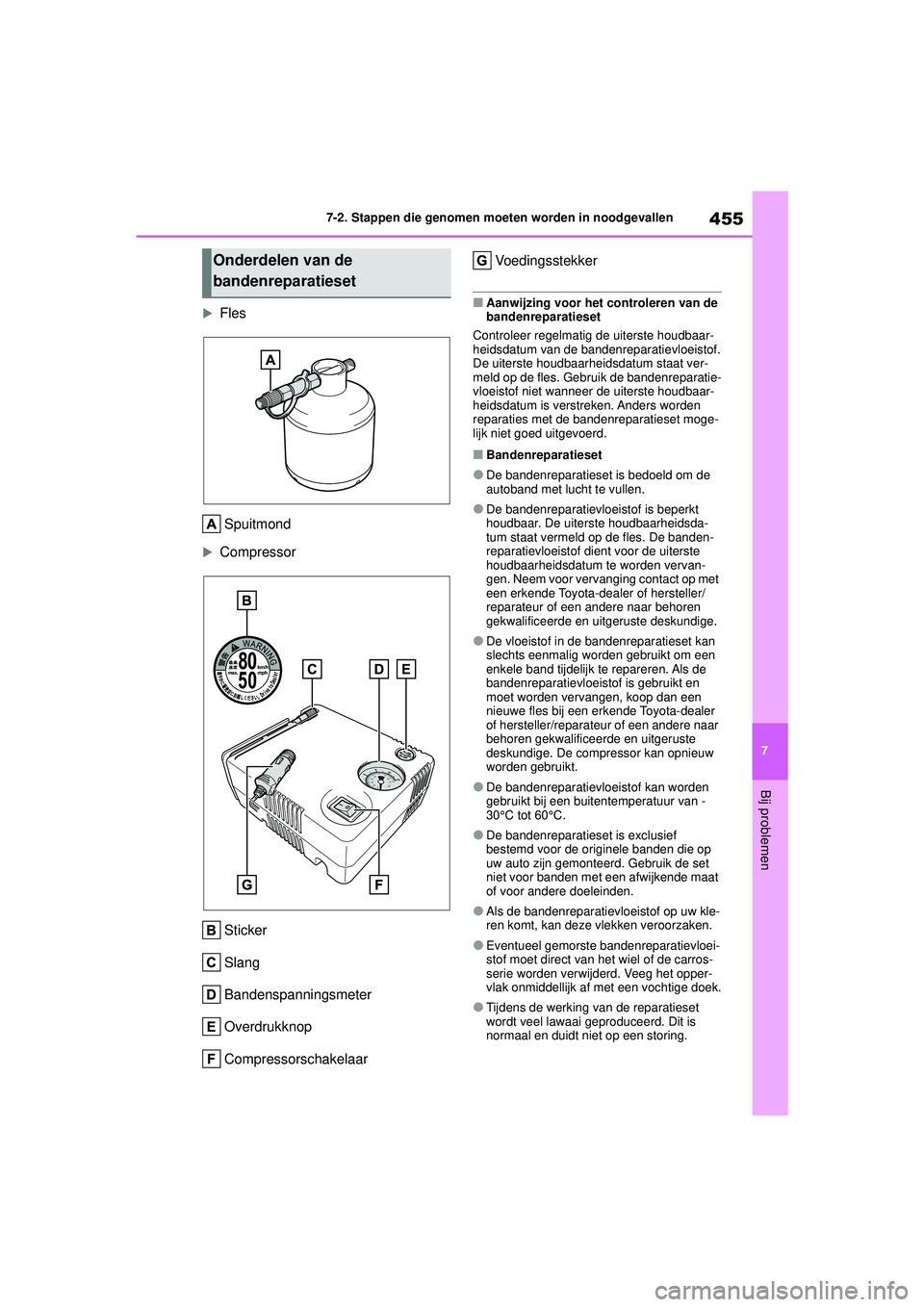

Onderdelen van de
bandenreparatieset
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 455 Tuesday, June 1, 2021 1:48 PM

456
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen

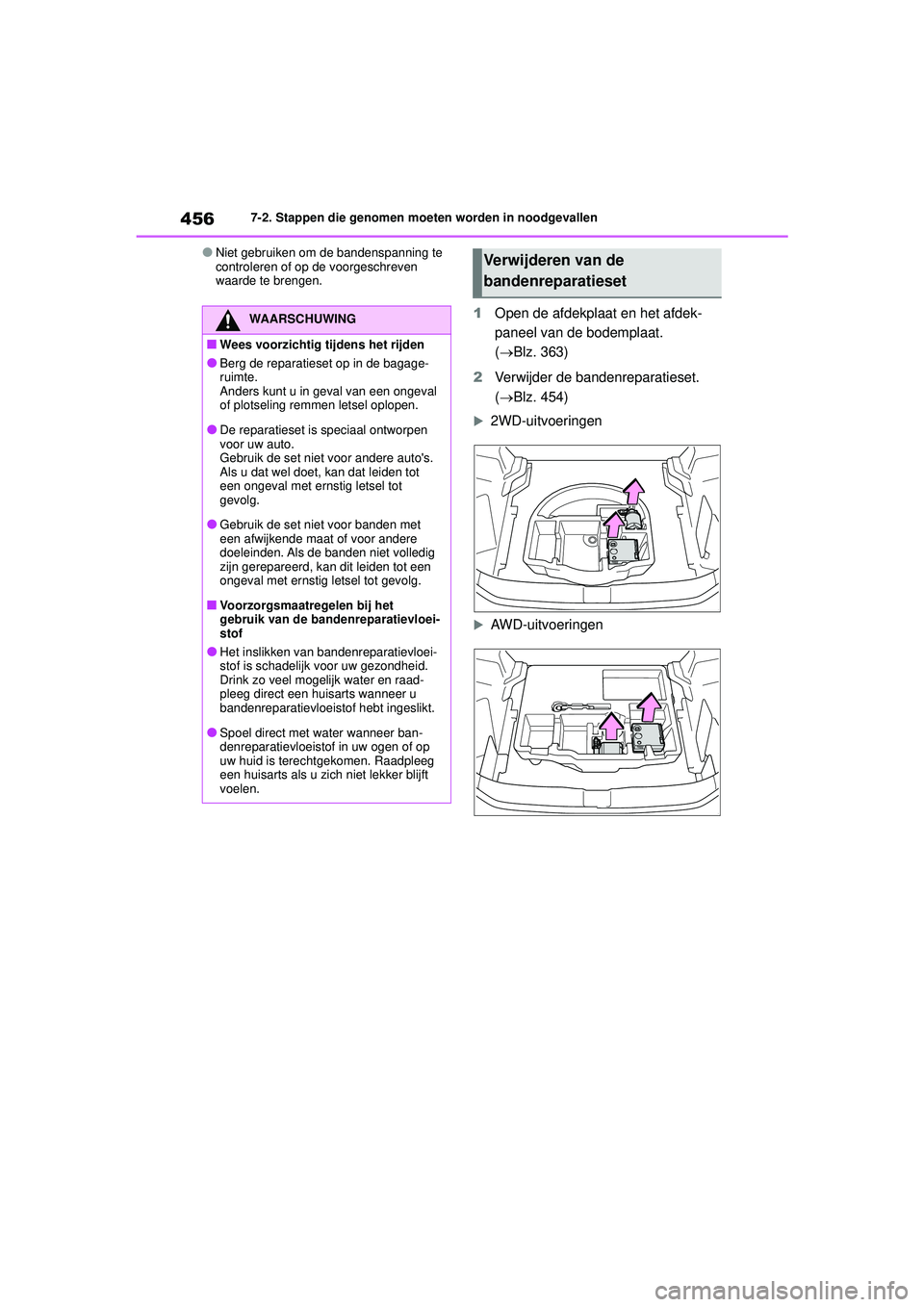

●Niet gebruiken om de bandenspanning te
controleren of op de voorgeschreven
waarde te brengen.
1Open de afdekplaat en het afdek-
paneel van de bodemplaat.
(Blz. 363)
2 Verwijder de bandenreparatieset.
(Blz. 454)
2WD-uitvoeringen
AWD-uitvoeringen
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
●Berg de reparatieset op in de bagage-
ruimte.
Anders kunt u in geval van een ongeval
of plotseling remmen letsel oplopen.
●De reparatieset is speciaal ontworpen
voor uw auto.
Gebruik de set niet voor andere auto's.
Als u dat wel doet, kan dat leiden tot
een ongeval met ernstig letsel tot
gevolg.
●Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig
zijn gerepareerd, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
■Voorzorgsmaatregelen bij het
gebruik van de bandenreparatievloei-
stof
●Het inslikken van bandenreparatievloei-
stof is schadelijk voor uw gezondheid.
Drink zo veel mogelijk water en raad-
pleeg direct een huisarts wanneer u
bandenreparatievloeistof hebt ingeslikt.
●Spoel direct met water wanneer ban-
denreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg
een huisarts als u zich niet lekker blijft
voelen.
Verwijderen van de
bandenreparatieset
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 456 Tuesday, June 1, 2021 1:48 PM

457
7
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

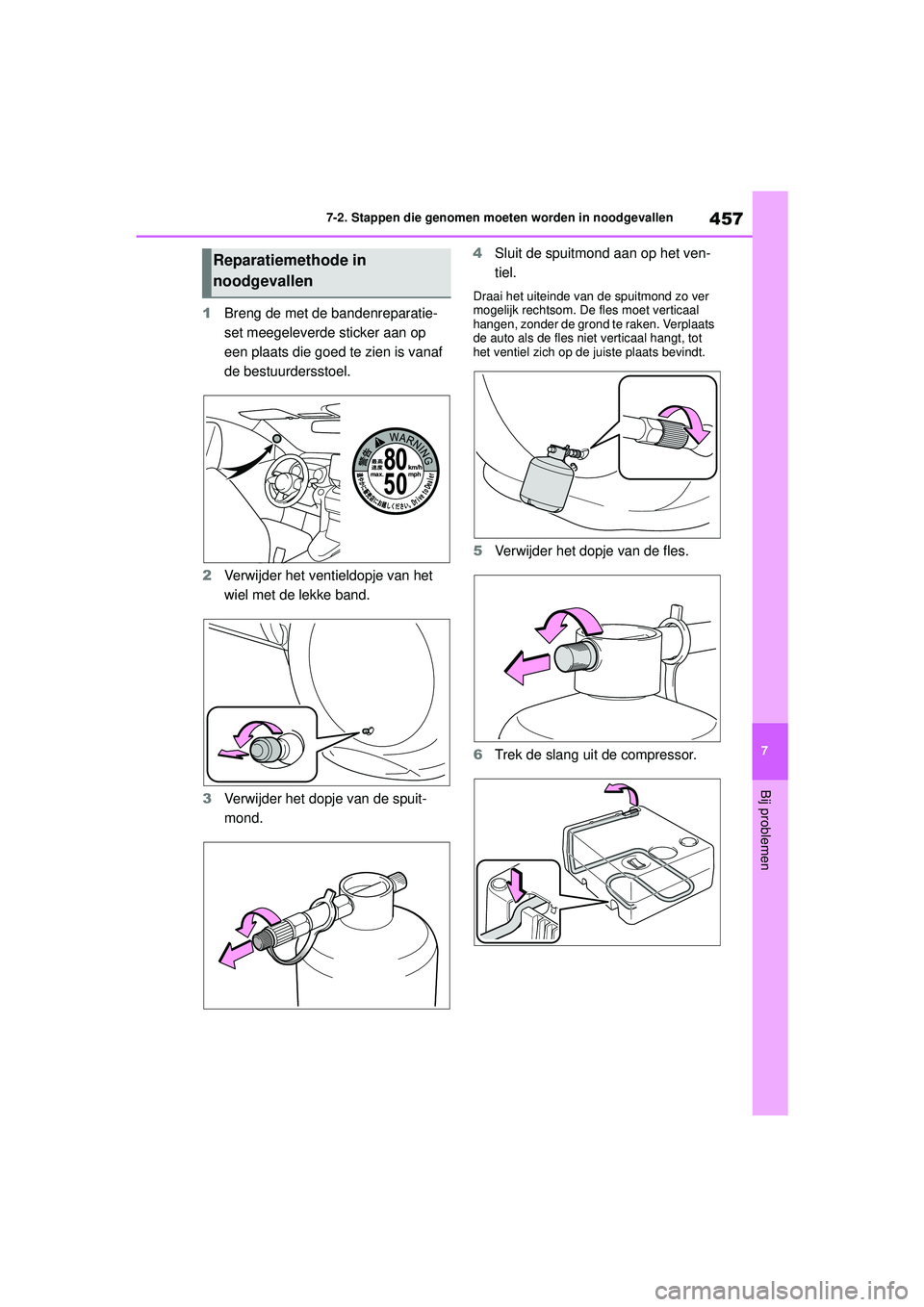

1Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
2 Verwijder het ventieldopje van het
wiel met de lekke band.
3 Verwijder het dopje van de spuit-
mond. 4
Sluit de spuitmond aan op het ven-
tiel.
Draai het uiteinde van de spuitmond zo ver
mogelijk rechtsom. De fles moet verticaal
hangen, zonder de grond te raken. Verplaats
de auto als de fles niet verticaal hangt, tot
het ventiel zich op de juiste plaats bevindt.
5Verwijder het dopje van de fles.
6 Trek de slang uit de compressor.
Reparatiemethode in
noodgevallen
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 457 Tuesday, June 1, 2021 1:48 PM

458
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen

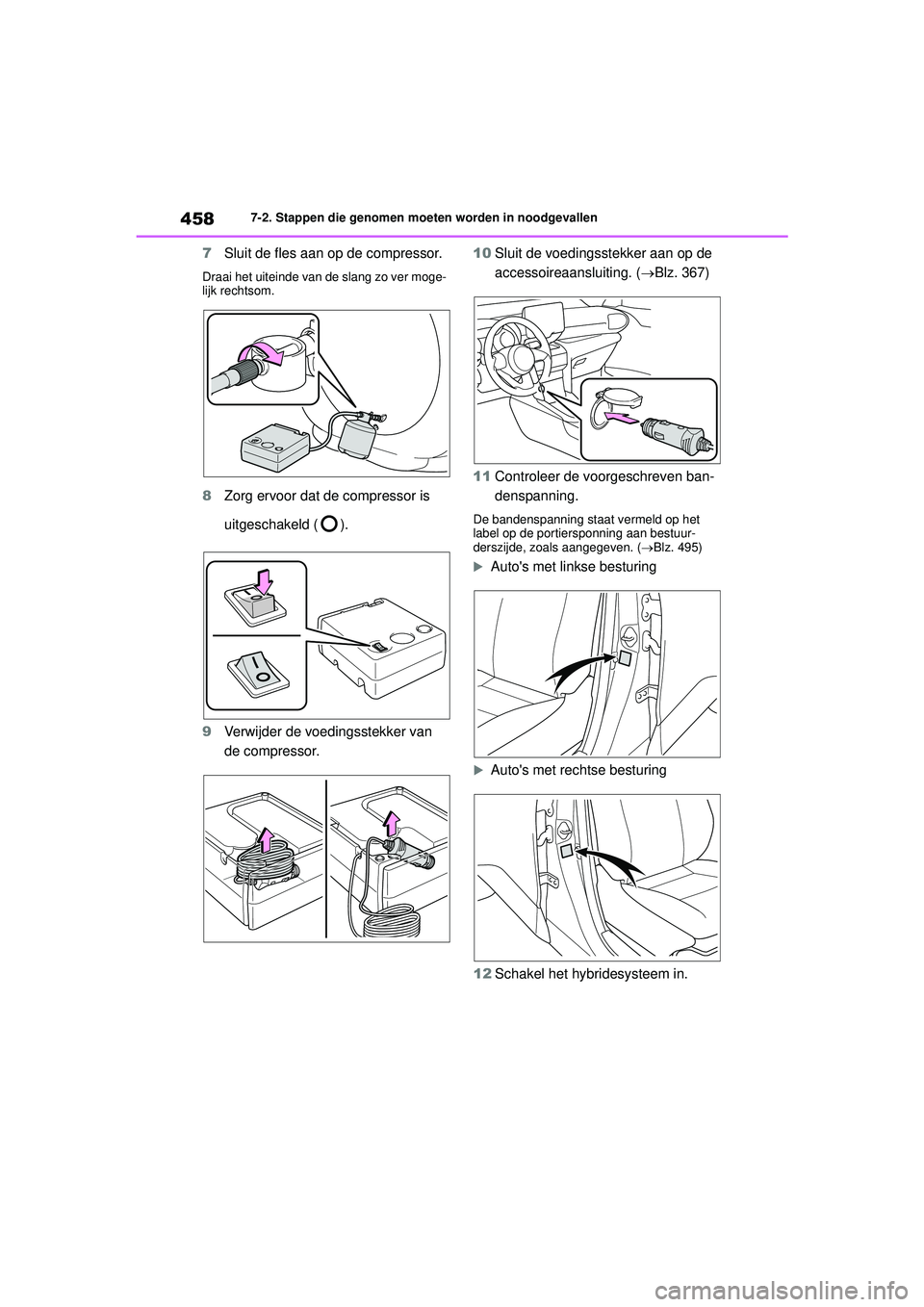

7Sluit de fles aan op de compressor.
Draai het uiteinde van de slang zo ver moge-
lijk rechtsom.
8Zorg ervoor dat de compressor is
uitgeschakeld ( ).
9 Verwijder de voedingsstekker van
de compressor. 10
Sluit de voedingsstekker aan op de
accessoireaansluiting. ( Blz. 367)
11 Controleer de voorgeschreven ban-
denspanning.
De bandenspanning staat vermeld op het
label op de portiersponning aan bestuur-
derszijde, zoals aangegeven. ( Blz. 495)

Auto's met linkse besturing
Auto's met rechtse besturing
12 Schakel het hybr idesysteem in.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 458 Tuesday, June 1, 2021 1:48 PM
