coolant TOYOTA YARIS CROSS 2021 Instrukcja obsługi (in Polish)

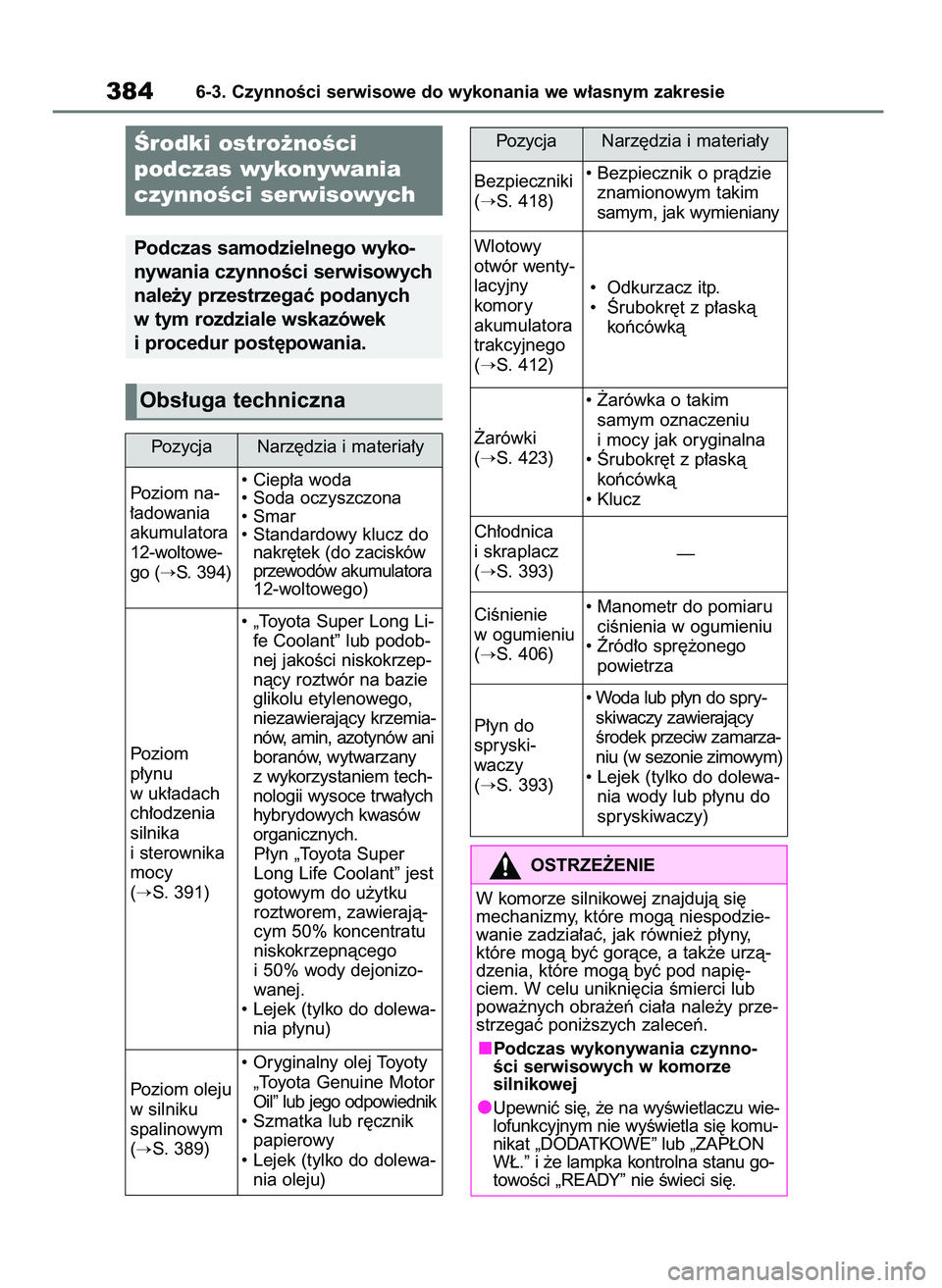

3846-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Ârodki ostro˝noÊci
podczas wykonywania
czynnoÊci serwisowych
Podczas samodzielnego wyko-
nywania czynnoÊci serwisowych
nale˝y przestrzegaç podanych
w tym rozdziale wskazówek
i procedur post´powania.
Obs∏uga techniczna
Pozycja Narz´dzia i materia∏y
Poziom na-
∏adowania
akumulatora
12-woltowe-
go (
S. 394)• Ciep∏a woda
• Soda oczyszczona
• Smar
• Standardowy klucz do
nakr´tek (do zacisków
przewodów akumulatora
12-woltowego)Pozycja Narz´dzia i materia∏y
Bezpieczniki
(
S. 418)• Bezpiecznik o pràdzie
znamionowym takim
samym, jak wymieniany
Wlotowy
otwór wenty-
lacyjny
komory
akumulatora
trakcyjnego
(
S. 412)• Odkurzacz itp.
• Ârubokr´t z p∏askà
koƒcówkà
˚arówki
(
S. 423)• ˚arówka o takim
samym oznaczeniu
i mocy jak oryginalna
• Ârubokr´t z p∏askà
koƒcówkà
• Klucz
Ch∏odnica
i skraplacz
(
S. 393)—
CiÊnienie
w ogumieniu
(
S. 406)• Manometr do pomiaru
ciÊnienia w ogumieniu
• èród∏o spr´˝onego
powietrza
P∏yn do
spryski-
waczy
(
S. 393)• Woda lub p∏yn do spry-
skiwaczy zawierajàcy
Êrodek przeciw zamarza-
niu (w sezonie zimowym)
• Lejek (tylko do dolewa-
nia wody lub p∏ynu do
spryskiwaczy)
Poziom oleju
w silniku
spalinowym
(
S. 389)• Oryginalny olej Toyoty
„Toyota Genuine Motor
Oil” lub jego odpowiednik
• Szmatka lub r´cznik
papierowy
• Lejek (tylko do dolewa-
nia oleju) Poziom
p∏ynu
w uk∏adach
ch∏odzenia
silnika
i sterownika
mocy
(
S. 391)• „Toyota Super Long Li-
fe Coolant” lub podob-
nej jakoÊci niskokrzep-
nàcy roztwór na bazie
glikolu etylenowego,
niezawierajàcy krzemia-
nów, amin, azotynów ani
boranów, wytwarzany
z wykorzystaniem tech-
nologii wysoce trwa∏ych
hybrydowych kwasów
organicznych.
P∏yn „Toyota Super
Long Life Coolant” jest
gotowym do u˝ytku
roztworem, zawierajà-
cym 50% koncentratu
niskokrzepnàcego
i 50% wody dejonizo-
wanej.
• Lejek (tylko do dolewa-
nia p∏ynu)
OSTRZE˚ENIE
W komorze silnikowej znajdujà si´
mechanizmy, które mogà niespodzie-
wanie zadzia∏aç, jak równie˝ p∏yny,
które mogà byç goràce, a tak˝e urzà-
dzenia, które mogà byç pod napi´-
ciem. W celu unikni´cia Êmierci lub
powa˝nych obra˝eƒ cia∏a nale˝y prze-
strzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynno-
Êci serwisowych w komorze
silnikowej
Upewniç si´, ˝e na wyÊwietlaczu wie-
lofunkcyjnym nie wyÊwietla si´ komu-
nikat „DODATKOWE” lub „ZAP¸ON
W¸.” i ˝e lampka kontrolna stanu go-
towoÊci „READY” nie Êwieci si´.
19 YARIS Cross HV OM52K60E 15/6/21 14:20 Page 384

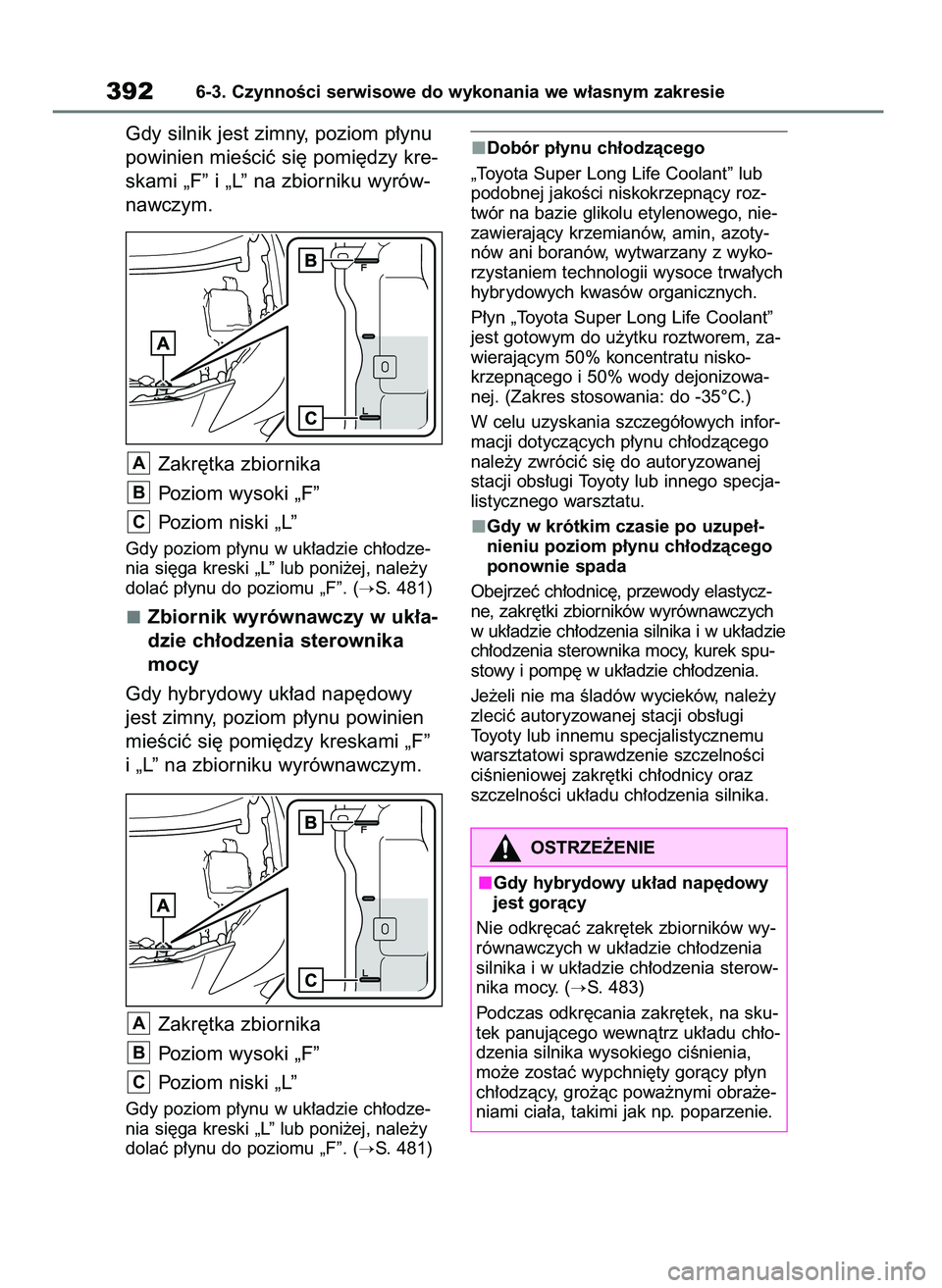

Gdy silnik jest zimny, poziom p∏ynu
powinien mieÊciç si´ pomi´dzy kre-
skami „F” i „L” na zbiorniku wyrów-
nawczym.
Zakr´tka zbiornika
Poziom wysoki „F”
Poziom niski „L”
Gdy poziom p∏ynu w uk∏adzie ch∏odze-
nia si´ga kreski „L” lub poni˝ej, nale˝y
dolaç p∏ynu do poziomu „F”. (
S. 481)
Zbiornik wyrównawczy w uk∏a-
dzie ch∏odzenia sterownika
mocy
Gdy hybrydowy uk∏ad nap´dowy
jest zimny, poziom p∏ynu powinien
mieÊciç si´ pomi´dzy kreskami „F”
i „L” na zbiorniku wyrównawczym.
Zakr´tka zbiornika
Poziom wysoki „F”
Poziom niski „L”
Gdy poziom p∏ynu w uk∏adzie ch∏odze-
nia si´ga kreski „L” lub poni˝ej, nale˝y
dolaç p∏ynu do poziomu „F”. (
S. 481)Dobór p∏ynu ch∏odzàcego
„Toyota Super Long Life Coolant” lub
podobnej jakoÊci niskokrzepnàcy roz-
twór na bazie glikolu etylenowego, nie-
zawierajàcy krzemianów, amin, azoty-
nów ani boranów, wytwarzany z wyko-
rzystaniem technologii wysoce trwa∏ych
hybrydowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant”
jest gotowym do u˝ytku roztworem, za-
wierajàcym 50% koncentratu nisko-
krzepnàcego i 50% wody dejonizowa-
nej. (Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych infor-
macji dotyczàcych p∏ynu ch∏odzàcego
nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specja-
listycznego warsztatu.
Gdy w krótkim czasie po uzupe∏-
nieniu poziom p∏ynu ch∏odzàcego
ponownie spada
Obejrzeç ch∏odnic´, przewody elastycz-
ne, zakr´tki zbiorników wyrównawczych
w uk∏adzie ch∏odzenia silnika i w uk∏adzie
ch∏odzenia sterownika mocy, kurek spu-
stowy i pomp´ w uk∏adzie ch∏odzenia.
Je˝eli nie ma Êladów wycieków, nale˝y
zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi sprawdzenie szczelnoÊci
ciÊnieniowej zakr´tki ch∏odnicy oraz
szczelnoÊci uk∏adu ch∏odzenia silnika.
C
B
A
C
B
A
3926-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Gdy hybrydowy uk∏ad nap´dowy
jest goràcy
Nie odkr´caç zakr´tek zbiorników wy-
równawczych w uk∏adzie ch∏odzenia
silnika i w uk∏adzie ch∏odzenia sterow-
nika mocy. (
S. 483)
Podczas odkr´cania zakr´tek, na sku-
tek panujàcego wewnàtrz uk∏adu ch∏o-
dzenia silnika wysokiego ciÊnienia,
mo˝e zostaç wypchni´ty goràcy p∏yn
ch∏odzàcy, gro˝àc powa˝nymi obra˝e-
niami cia∏a, takimi jak np. poparzenie.
19 YARIS Cross HV OM52K60E 15/6/21 14:20 Page 392

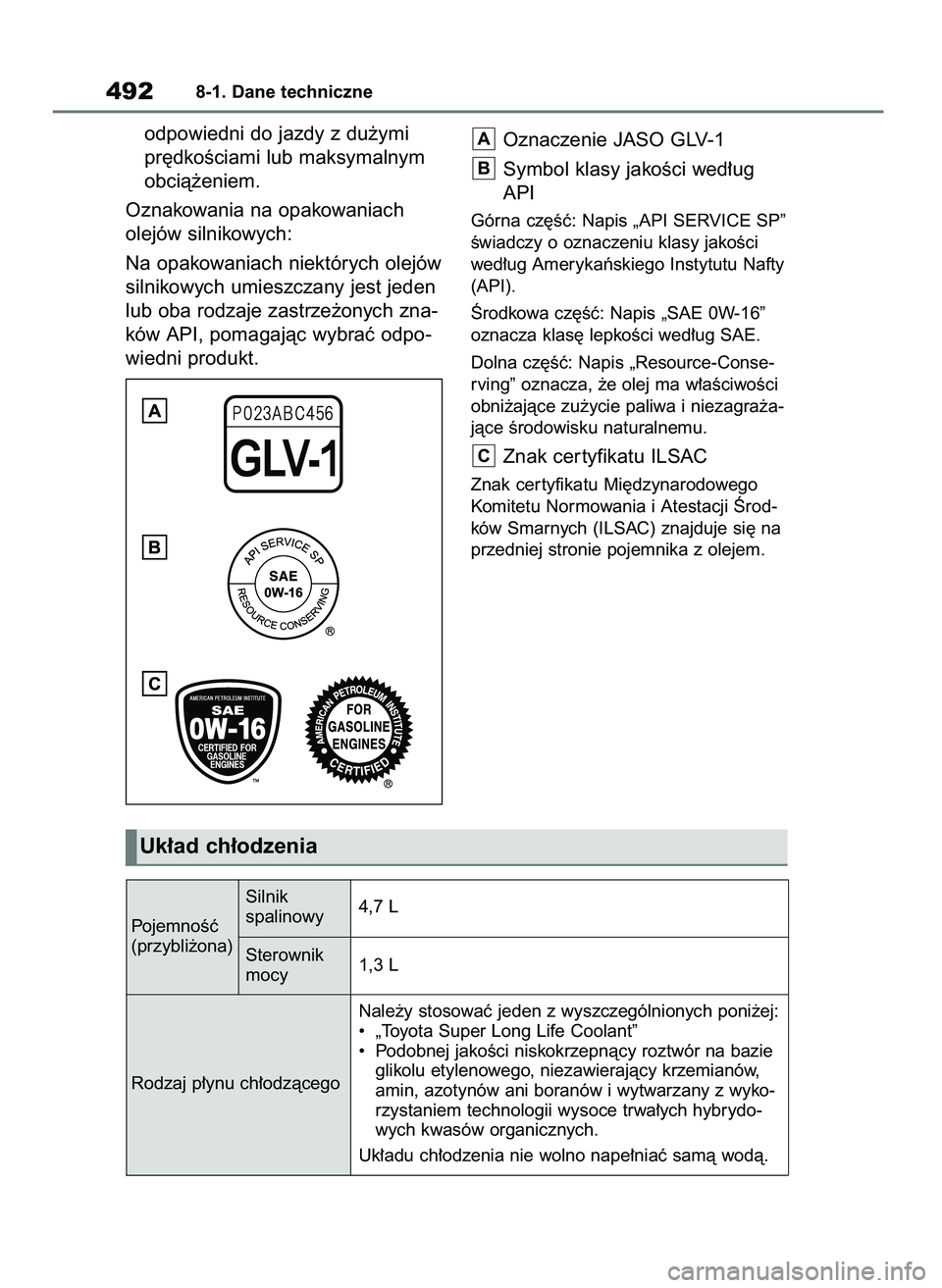

odpowiedni do jazdy z du˝ymi
pr´dkoÊciami lub maksymalnym
obcià˝eniem.
Oznakowania na opakowaniach
olejów silnikowych:
Na opakowaniach niektórych olejów
silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych zna-
ków API, pomagajàc wybraç odpo-
wiedni produkt.Oznaczenie JASO GLV-1
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVICE SP”
Êwiadczy o oznaczeniu klasy jakoÊci
wed∏ug Amerykaƒskiego Instytutu Nafty
(API).
Ârodkowa cz´Êç: Napis „SAE 0W-16”
oznacza klas´ lepkoÊci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource-Conse-
rving” oznacza, ˝e olej ma w∏aÊciwoÊci
obni˝ajàce zu˝ycie paliwa i niezagra˝a-
jàce Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego
Komitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na
przedniej stronie pojemnika z olejem.
C
B
A
4928-1. Dane techniczne
Uk∏ad ch∏odzenia
Silnik
spalinowy
PojemnoÊç
(przybli˝ona)4,7 L
Sterownik
mocy1,3 L
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na bazie
glikolu etylenowego, niezawierajàcy krzemianów,
amin, azotynów ani boranów i wytwarzany z wyko-
rzystaniem technologii wysoce trwa∏ych hybrydo-
wych kwasów organicznych.
Uk∏adu ch∏odzenia nie wolno nape∏niaç samà wodà.
19 YARIS Cross HV OM52K60E 15/6/21 14:21 Page 492
