TOYOTA YARIS CROSS 2021 Manuale duso (in Italian)

379
5
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
5-4. Altre caratteristiche dell’abitacolo
Caratteristiche dell’abitacolo
Posteriore (se presente)
I ganci appendiabiti sono forniti sulle
maniglie di appiglio posteriori. (solo tipo
A)
Tipo A
Tipo B
La tendina del tetto panoramico può
essere aperta e chiusa manualmente.
■Apertura della tendina del tetto
panoramico
Premendo le linguette la tendina si
sblocca e può essere aperta.
■Chiusura della tendina del tetto
panoramico
Tirare le linguette nella posizione di
bloccaggio per chiudere la tendina.
AVVISO
■Maniglia di appiglio
Non usare la maniglia di appiglio per salire
o scendere dal veicolo o per sollevarsi dal sedile.
NOTA
■Per evitare di danneggiare la mani-
glia di appiglio
Non appendere oggetti pesanti alla mani- glia di appiglio, e non sottoporla a carichi elevati.
Ganci appendiabiti
AVVISO
■Oggetti da non appendere al gancio
appendiabiti
Non appendere ai ganci grucce appendia- biti o altri oggetti rigidi o appuntiti. Se gli airbag SRS a tendina si aprono, questi
oggetti potrebbero venire scagliati provo- cando lesioni gravi o mortali.

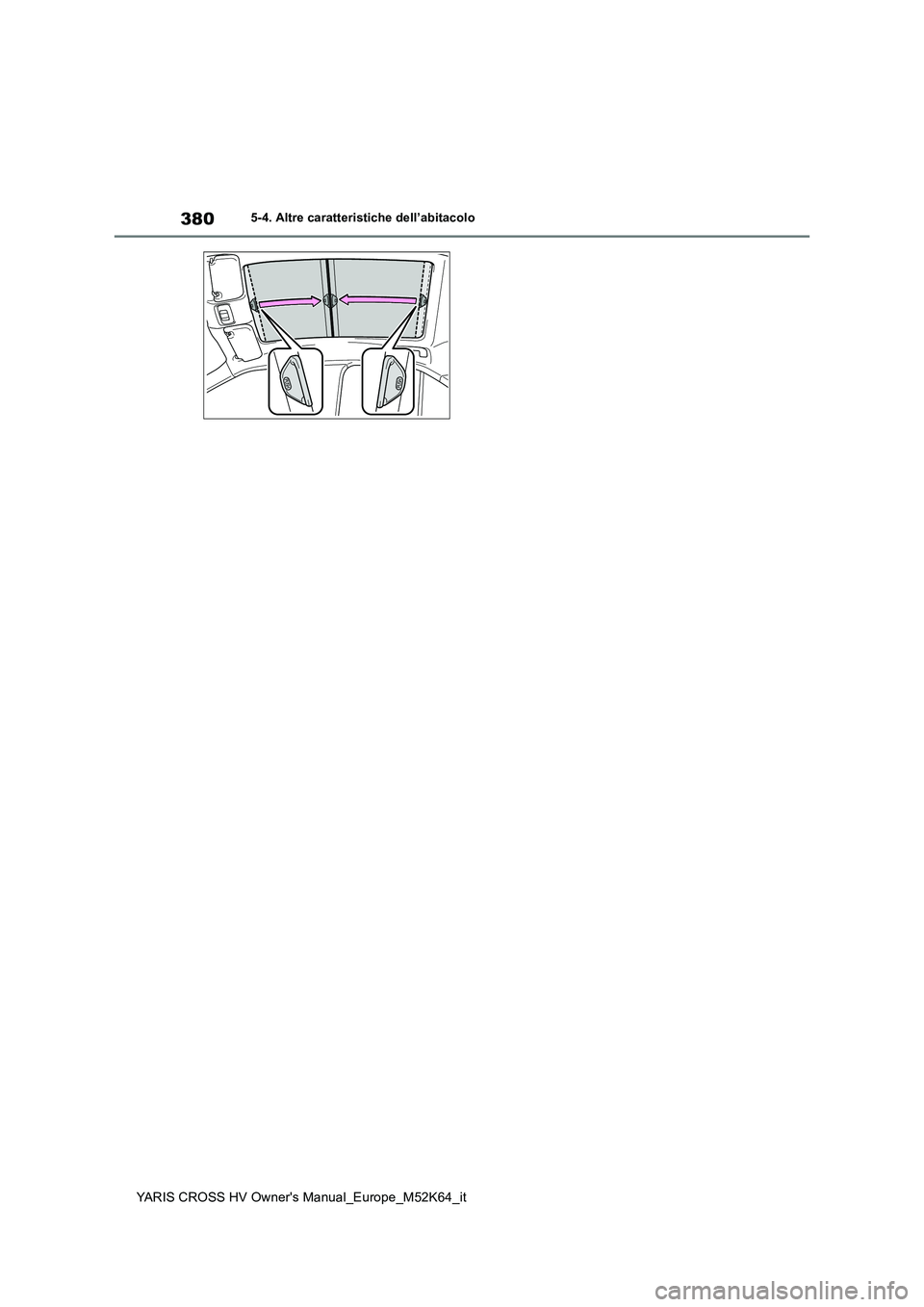

Tendina del tetto panoramico
(se presente)

380
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
5-4. Altre caratteristiche dell’abitacolo

6

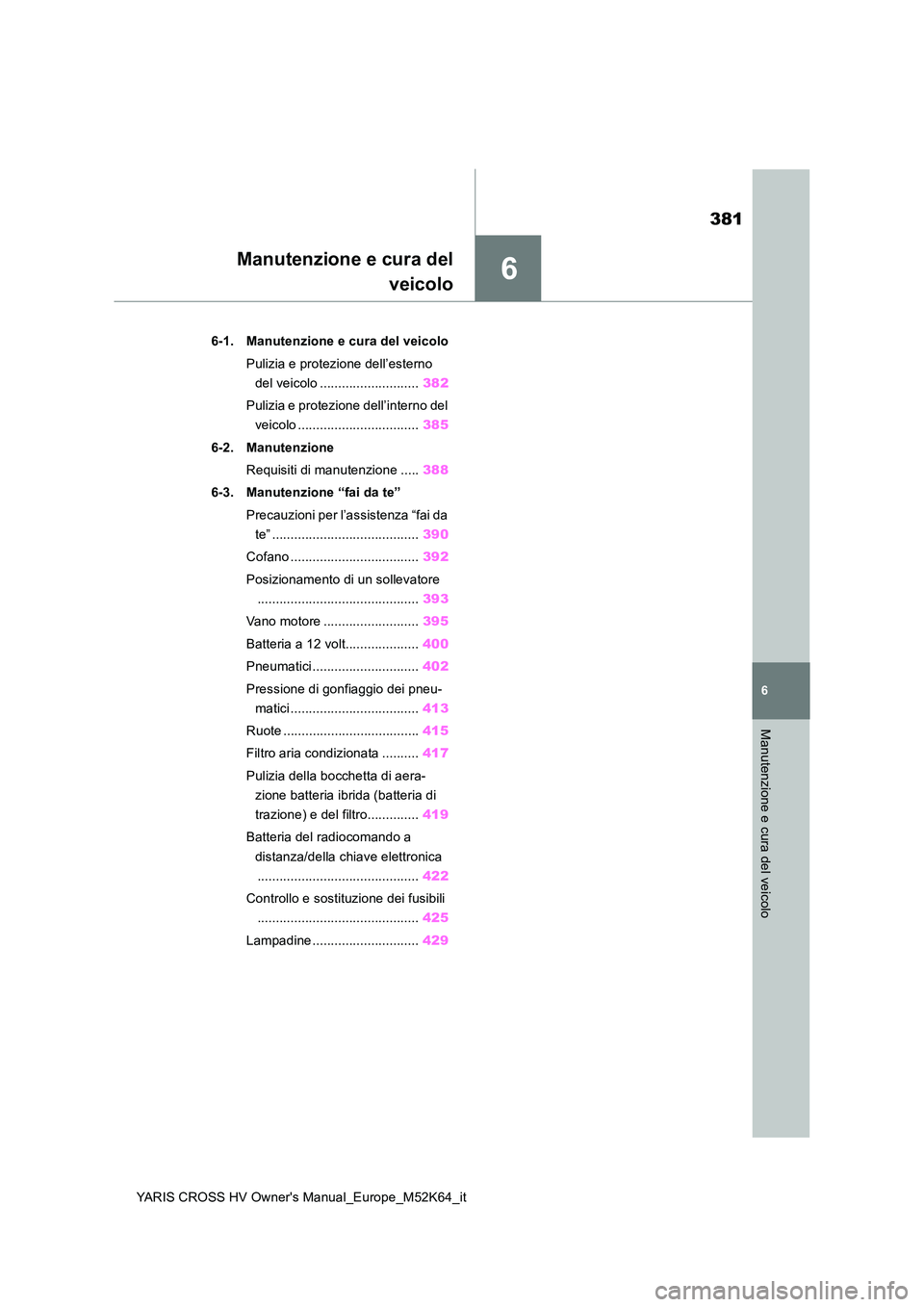

381
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6
Manutenzione e cura del veicolo
Manutenzione e cura del
veicolo
6-1. Manutenzione e cura del veicolo
Pulizia e protezione dell’esterno
del veicolo ........................... 382
Pulizia e protezione dell’interno del
veicolo ................................. 385
6-2. Manutenzione
Requisiti di manutenzione ..... 388
6-3. Manutenzione “fai da te”
Precauzioni per l’assistenza “fai da
te” ........................................ 390
Cofano ................................... 392
Posizionamento di un sollevatore
............................................ 393
Vano motore .......................... 395
Batteria a 12 volt.................... 400
Pneumatici ............................. 402
Pressione di gonfiaggio dei pneu-
matici ................................... 413
Ruote ..................................... 415
Filtro aria condizionata .......... 417
Pulizia della bocchetta di aera-
zione batteria ibrida (batteria di
trazione) e del filtro.............. 419
Batteria del radiocomando a
distanza/della chiave elettronica
............................................ 422
Controllo e sostituzione dei fusibili
............................................ 425
Lampadine ............................. 429

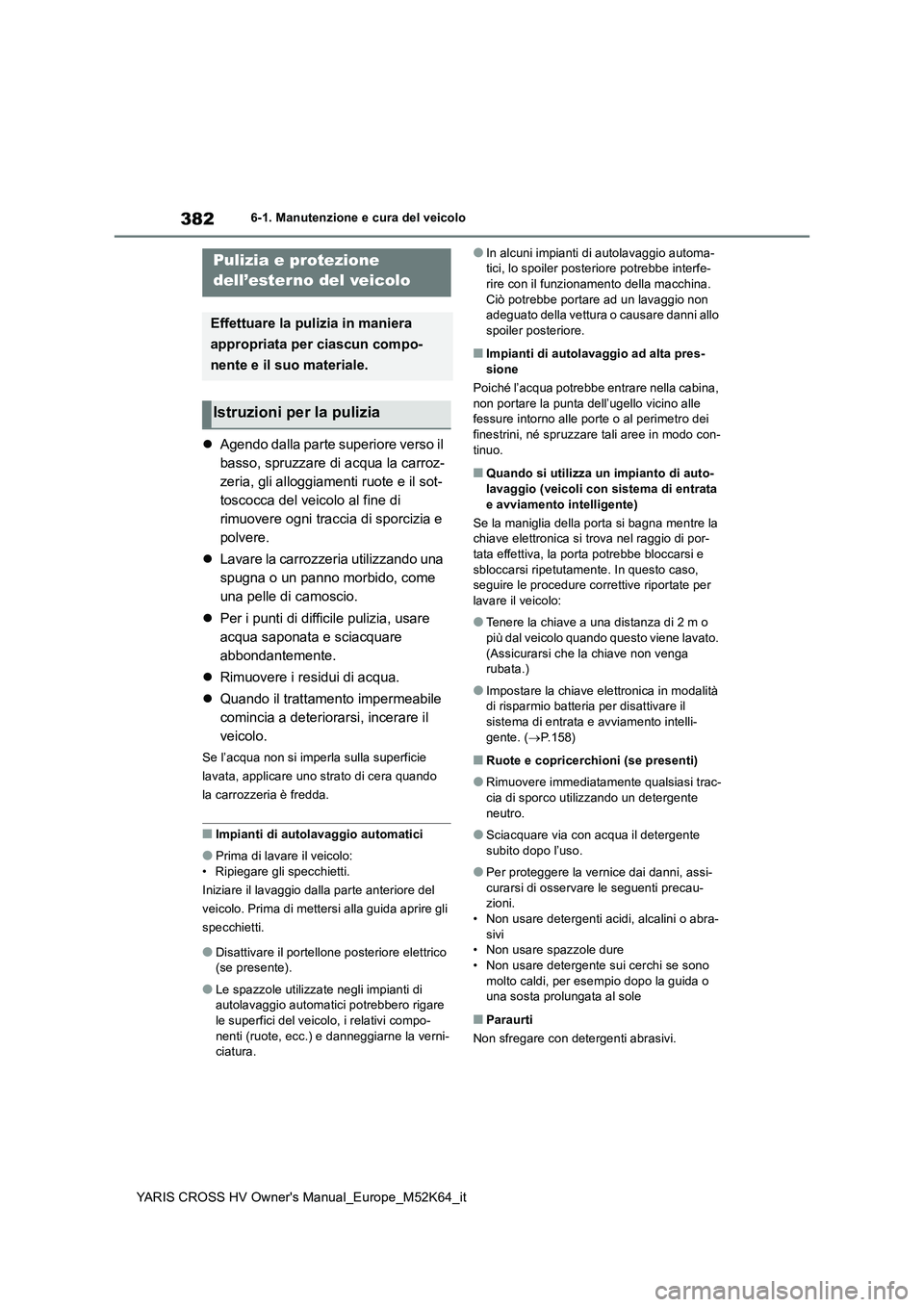

382
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-1. Manutenzione e cura del veicolo
6-1.Manutenz ion e e c ura de l veicolo
Agendo dalla parte superiore verso il
basso, spruzzare di acqua la carroz-
zeria, gli alloggiamenti ruote e il sot-
toscocca del veicolo al fine di
rimuovere ogni traccia di sporcizia e
polvere.
 Lavare la carrozzeria utilizzando una
spugna o un panno morbido, come
una pelle di camoscio.
 Per i punti di difficile pulizia, usare
acqua saponata e sciacquare
abbondantemente.
 Rimuovere i residui di acqua.
 Quando il trattamento impermeabile
comincia a deteriorarsi, incerare il
veicolo.
Se l’acqua non si imperla sulla superficie
lavata, applicare uno strato di cera quando
la carrozzeria è fredda.
■Impianti di autolavaggio automatici
●Prima di lavare il veicolo:
• Ripiegare gli specchietti.
Iniziare il lavaggio dalla parte anteriore del
veicolo. Prima di mettersi alla guida aprire gli
specchietti.
●Disattivare il portellone posteriore elettrico (se presente).
●Le spazzole utilizzate negli impianti di autolavaggio automatici potrebbero rigare
le superfici del veicolo, i relativi compo- nenti (ruote, ecc.) e danneggiarne la verni-ciatura.
●In alcuni impianti di autolavaggio automa-tici, lo spoiler posteriore potrebbe interfe-rire con il funzionamento della macchina.
Ciò potrebbe portare ad un lavaggio non adeguato della vettura o causare danni allo spoiler posteriore.
■Impianti di autolavaggio ad alta pres-
sione
Poiché l’acqua potrebbe entrare nella cabina, non portare la punta dell’ugello vicino alle fessure intorno alle porte o al perimetro dei
finestrini, né spruzzare tali aree in modo con- tinuo.
■Quando si utilizza un impianto di auto-lavaggio (veicoli con sistema di entrata
e avviamento intelligente)
Se la maniglia della porta si bagna mentre la chiave elettronica si trova nel raggio di por-tata effettiva, la porta potrebbe bloccarsi e
sbloccarsi ripetutamente. In questo caso, seguire le procedure correttive riportate per lavare il veicolo:
●Tenere la chiave a una distanza di 2 m o più dal veicolo quando questo viene lavato.
(Assicurarsi che la chiave non venga rubata.)
●Impostare la chiave elettronica in modalità di risparmio batteria per disattivare il sistema di entrata e avviamento intelli-
gente. ( P.158)
■Ruote e copricerchioni (se presenti)
●Rimuovere immediatamente qualsiasi trac-
cia di sporco utilizzando un detergente neutro.
●Sciacquare via con acqua il detergente subito dopo l’uso.
●Per proteggere la vernice dai danni, assi-curarsi di osservare le seguenti precau-zioni.
• Non usare detergenti acidi, alcalini o abra- sivi• Non usare spazzole dure
• Non usare detergente sui cerchi se sono molto caldi, per esempio dopo la guida o una sosta prolungata al sole
■Paraurti
Non sfregare con detergenti abrasivi.
Pulizia e protezione
dell’ester no del veicolo
Effettuare la pulizia in maniera
appropriata per ciascun compo-
nente e il suo materiale.
Istruzioni per la pulizia

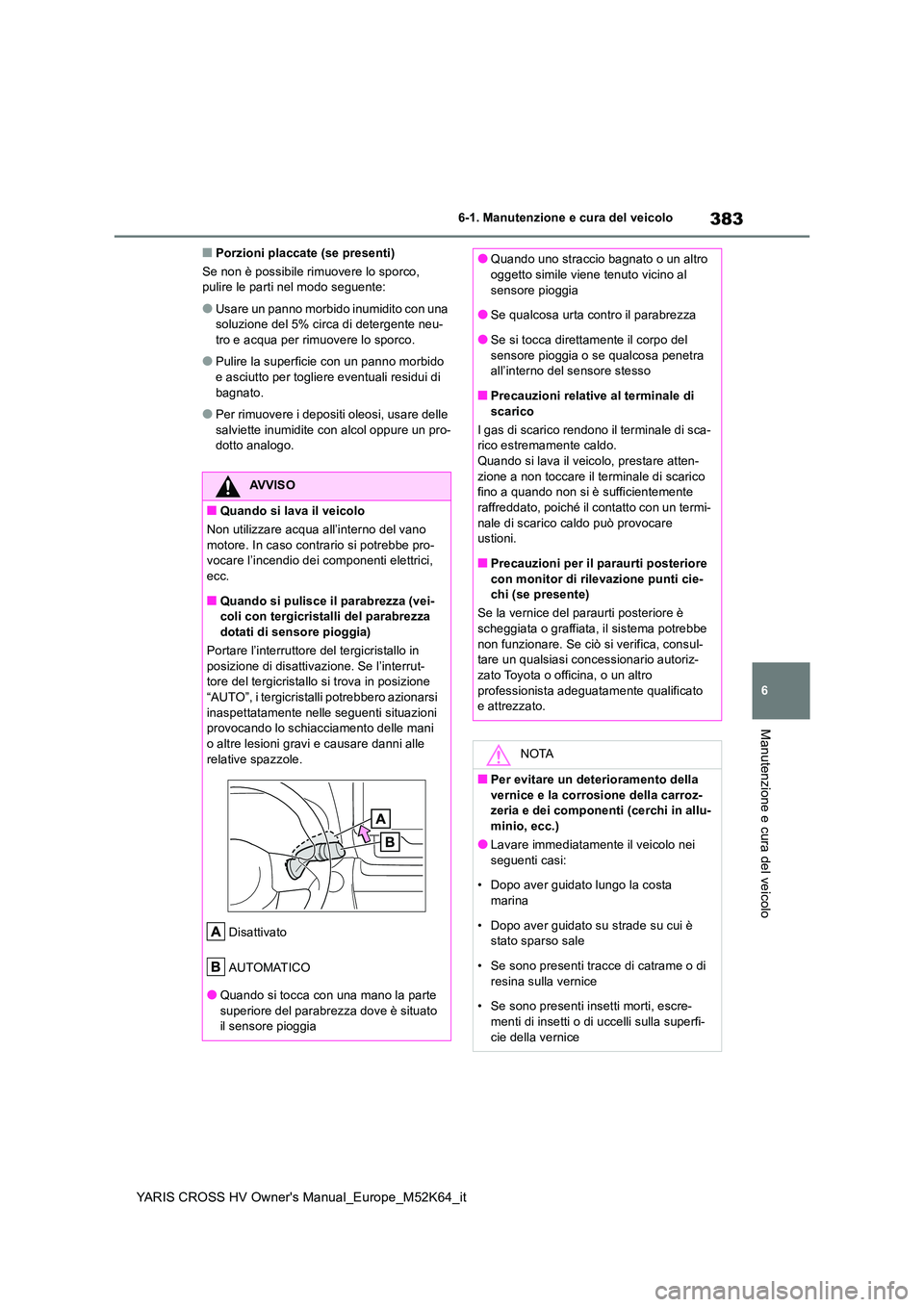

383
6
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-1. Manutenzione e cura del veicolo
Manutenzione e cura del veicolo
■Porzioni placcate (se presenti)
Se non è possibile rimuovere lo sporco, pulire le parti nel modo seguente:
●Usare un panno morbido inumidito con una soluzione del 5% circa di detergente neu-tro e acqua per rimuovere lo sporco.
●Pulire la superficie con un panno morbido e asciutto per togliere eventuali residui di
bagnato.
●Per rimuovere i depositi oleosi, usare delle
salviette inumidite con alcol oppure un pro- dotto analogo.
AVVISO
■Quando si lava il veicolo
Non utilizzare acqua all’interno del vano
motore. In caso contrario si potrebbe pro- vocare l’incendio dei componenti elettrici, ecc.
■Quando si pulisce il parabrezza (vei-coli con tergicristalli del parabrezza dotati di sensore pioggia)
Portare l’interruttore del tergicristallo in
posizione di disattivazione. Se l’interrut- tore del tergicristallo si trova in posizione “AUTO”, i tergicristalli potrebbero azionarsi
inaspettatamente nelle seguenti situazioni provocando lo schiacciamento delle mani
o altre lesioni gravi e causare danni alle relative spazzole.
Disattivato
AUTOMATICO
●Quando si tocca con una mano la parte
superiore del parabrezza dove è situato il sensore pioggia
●Quando uno straccio bagnato o un altro oggetto simile viene tenuto vicino al
sensore pioggia
●Se qualcosa urta contro il parabrezza
●Se si tocca direttamente il corpo del
sensore pioggia o se qualcosa penetra all’interno del sensore stesso
■Precauzioni relative al terminale di
scarico
I gas di scarico rendono il terminale di sca- rico estremamente caldo.Quando si lava il veicolo, prestare atten-
zione a non toccare il terminale di scarico fino a quando non si è sufficientemente raffreddato, poiché il contatto con un termi-
nale di scarico caldo può provocare ustioni.
■Precauzioni per il paraurti posteriore
con monitor di rilevazione punti cie- chi (se presente)
Se la vernice del paraurti posteriore è scheggiata o graffiata, il sistema potrebbe
non funzionare. Se ciò si verifica, consul- tare un qualsiasi conc essionario autoriz- zato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
NOTA
■Per evitare un deterioramento della
vernice e la corrosione della carroz- zeria e dei componenti (cerchi in allu-minio, ecc.)
●Lavare immediatamente il veicolo nei
seguenti casi:
• Dopo aver guidato lungo la costa marina
• Dopo aver guidato su strade su cui è stato sparso sale
• Se sono presenti tracce di catrame o di
resina sulla vernice
• Se sono presenti insetti morti, escre- menti di insetti o di uccelli sulla superfi-
cie della vernice

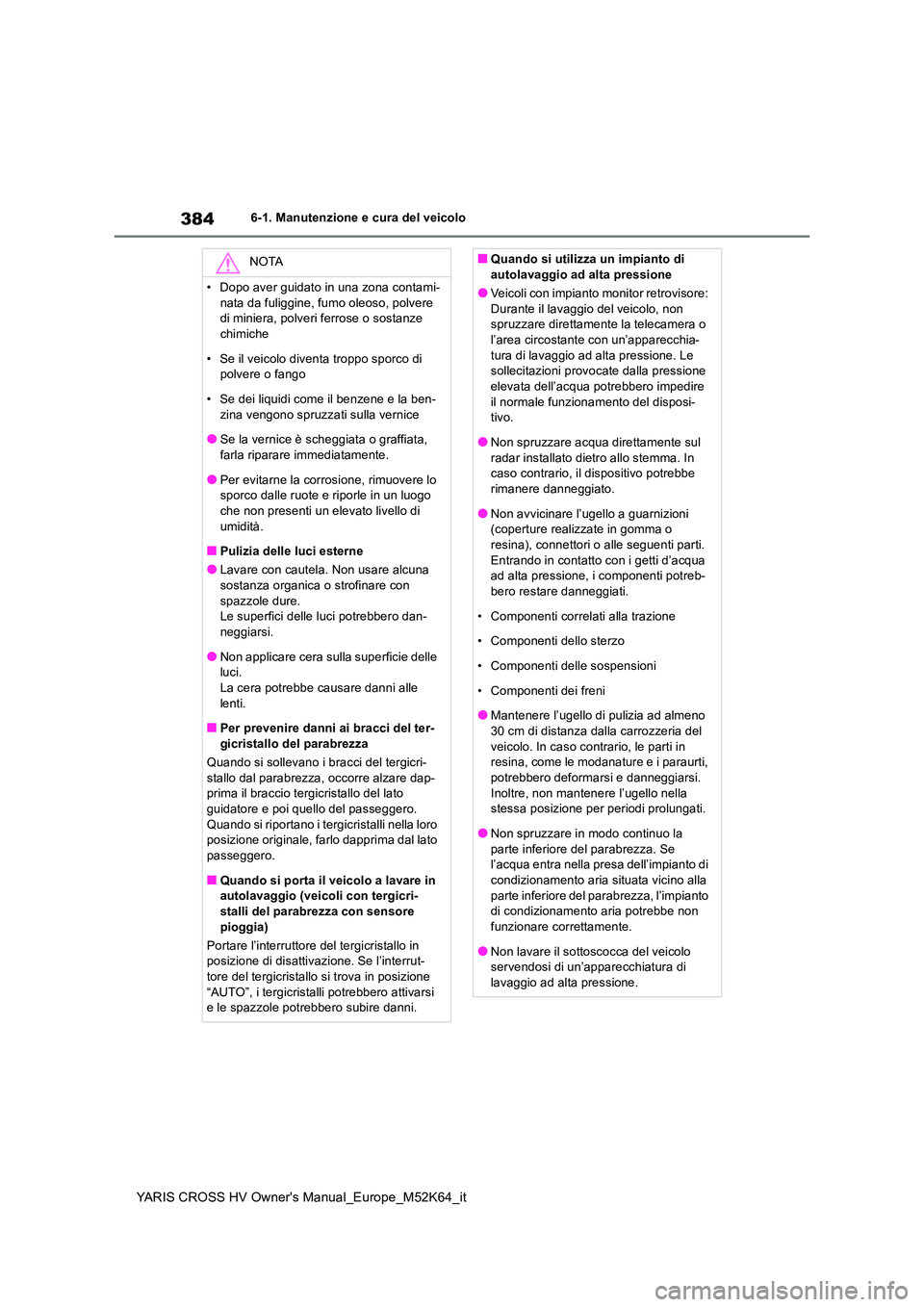

384
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-1. Manutenzione e cura del veicolo
NOTA
• Dopo aver guidato in una zona contami-
nata da fuliggine, fumo oleoso, polvere di miniera, polveri ferrose o sostanze chimiche
• Se il veicolo diventa troppo sporco di polvere o fango
• Se dei liquidi come il benzene e la ben-
zina vengono spruzzati sulla vernice
●Se la vernice è scheggiata o graffiata, farla riparare immediatamente.
●Per evitarne la corrosione, rimuovere lo sporco dalle ruote e riporle in un luogo che non presenti un elevato livello di
umidità.
■Pulizia delle luci esterne
●Lavare con cautela. Non usare alcuna sostanza organica o strofinare con
spazzole dure. Le superfici delle luci potrebbero dan-neggiarsi.
●Non applicare cera sulla superficie delle luci.La cera potrebbe causare danni alle
lenti.
■Per prevenire danni ai bracci del ter-
gicristallo del parabrezza
Quando si sollevano i bracci del tergicri- stallo dal parabrezza, occorre alzare dap-prima il braccio tergicristallo del lato
guidatore e poi quello del passeggero. Quando si riportano i tergicristalli nella loro posizione originale, farlo dapprima dal lato
passeggero.
■Quando si porta il veicolo a lavare in autolavaggio (veicoli con tergicri-
stalli del parabrezza con sensore pioggia)
Portare l’interruttore del tergicristallo in posizione di disattivazione. Se l’interrut-
tore del tergicristallo si trova in posizione “AUTO”, i tergicristalli potrebbero attivarsi e le spazzole potrebbero subire danni.
■Quando si utilizza un impianto di autolavaggio ad alta pressione
●Veicoli con impianto monitor retrovisore:
Durante il lavaggio del veicolo, non spruzzare direttamente la telecamera o l’area circostante con un’apparecchia-
tura di lavaggio ad alta pressione. Le sollecitazioni provocate dalla pressione elevata dell’acqua potrebbero impedire
il normale funzionamento del disposi- tivo.
●Non spruzzare acqua direttamente sul
radar installato dietro allo stemma. In caso contrario, il dispositivo potrebbe rimanere danneggiato.
●Non avvicinare l’ugello a guarnizioni (coperture realizzate in gomma o resina), connettori o alle seguenti parti.
Entrando in contatto con i getti d’acqua ad alta pressione, i componenti potreb-bero restare danneggiati.
• Componenti correlati alla trazione
• Componenti dello sterzo
• Componenti delle sospensioni
• Componenti dei freni
●Mantenere l’ugello di pulizia ad almeno 30 cm di distanza dalla carrozzeria del
veicolo. In caso contrario, le parti in resina, come le modanature e i paraurti, potrebbero deformarsi e danneggiarsi.
Inoltre, non mantenere l’ugello nella stessa posizione per periodi prolungati.
●Non spruzzare in modo continuo la
parte inferiore del parabrezza. Se l’acqua entra nella presa dell’impianto di condizionamento aria situata vicino alla
parte inferiore del parabrezza, l’impianto di condizionamento aria potrebbe non funzionare correttamente.
●Non lavare il sottoscocca del veicolo servendosi di un’apparecchiatura di lavaggio ad alta pressione.

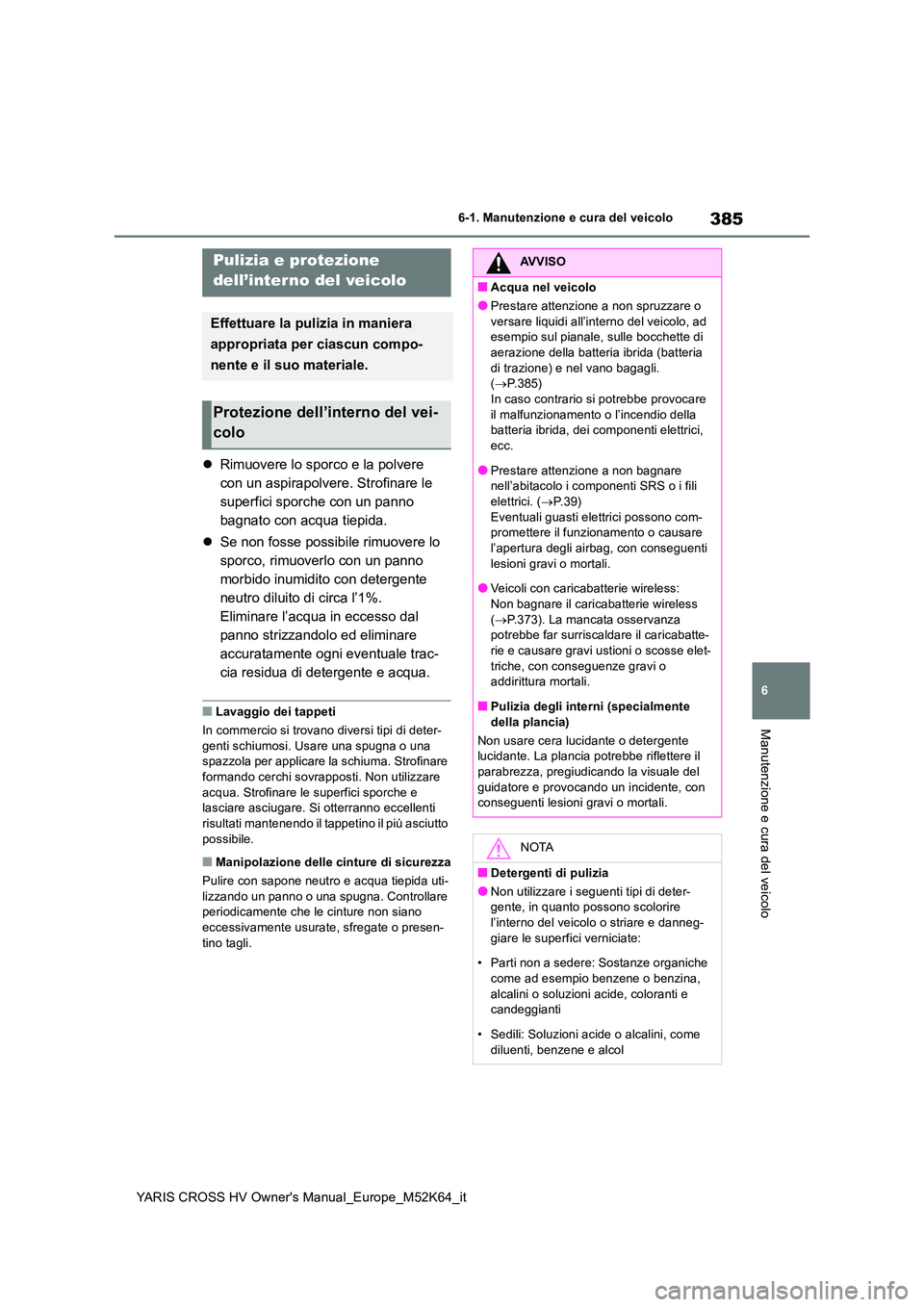

385
6
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-1. Manutenzione e cura del veicolo
Manutenzione e cura del veicolo
Rimuovere lo sporco e la polvere
con un aspirapolvere. Strofinare le
superfici sporche con un panno
bagnato con acqua tiepida.
 Se non fosse possibile rimuovere lo
sporco, rimuoverlo con un panno
morbido inumidito con detergente
neutro diluito di circa l’1%.
Eliminare l’acqua in eccesso dal
panno strizzandolo ed eliminare
accuratamente ogni eventuale trac-
cia residua di detergente e acqua.
■Lavaggio dei tappeti
In commercio si trovano diversi tipi di deter-
genti schiumosi. Usare una spugna o una spazzola per applicare la schiuma. Strofinare formando cerchi sovrapposti. Non utilizzare
acqua. Strofinare le superfici sporche e lasciare asciugare. Si otterranno eccellenti risultati mantenendo il tappetino il più asciutto
possibile.
■Manipolazione delle cinture di sicurezza
Pulire con sapone neutro e acqua tiepida uti- lizzando un panno o una spugna. Controllare periodicamente che le cinture non siano
eccessivamente usurate, sfregate o presen- tino tagli.
Pulizia e protezione
dell’interno del veicolo
Effettuare la pulizia in maniera
appropriata per ciascun compo-
nente e il suo materiale.
Protezione dell’interno del vei-
colo
AVVISO
■Acqua nel veicolo
●Prestare attenzione a non spruzzare o
versare liquidi all’interno del veicolo, ad esempio sul pianale, sulle bocchette di aerazione della batteria ibrida (batteria
di trazione) e nel vano bagagli. ( P.385) In caso contrario si potrebbe provocare
il malfunzionamento o l’incendio della batteria ibrida, dei componenti elettrici, ecc.
●Prestare attenzione a non bagnare nell’abitacolo i componenti SRS o i fili elettrici. ( P. 3 9 )
Eventuali guasti elettrici possono com- promettere il funzionamento o causare l’apertura degli airbag, con conseguenti
lesioni gravi o mortali.
●Veicoli con caricabatterie wireless: Non bagnare il caricabatterie wireless
( P.373). La mancata osservanza potrebbe far surriscaldare il caricabatte-rie e causare gravi ustioni o scosse elet-
triche, con conseguenze gravi o addirittura mortali.
■Pulizia degli interni (specialmente
della plancia)
Non usare cera lucidante o detergente lucidante. La plancia potrebbe riflettere il
parabrezza, pregiudicando la visuale del guidatore e provocando un incidente, con conseguenti lesioni gravi o mortali.
NOTA
■Detergenti di pulizia
●Non utilizzare i seguenti tipi di deter-gente, in quanto possono scolorire l’interno del veicolo o striare e danneg-
giare le superfici verniciate:
• Parti non a sedere: Sostanze organiche come ad esempio benzene o benzina,
alcalini o soluzioni acide, coloranti e candeggianti
• Sedili: Soluzioni acide o alcalini, come
diluenti, benzene e alcol

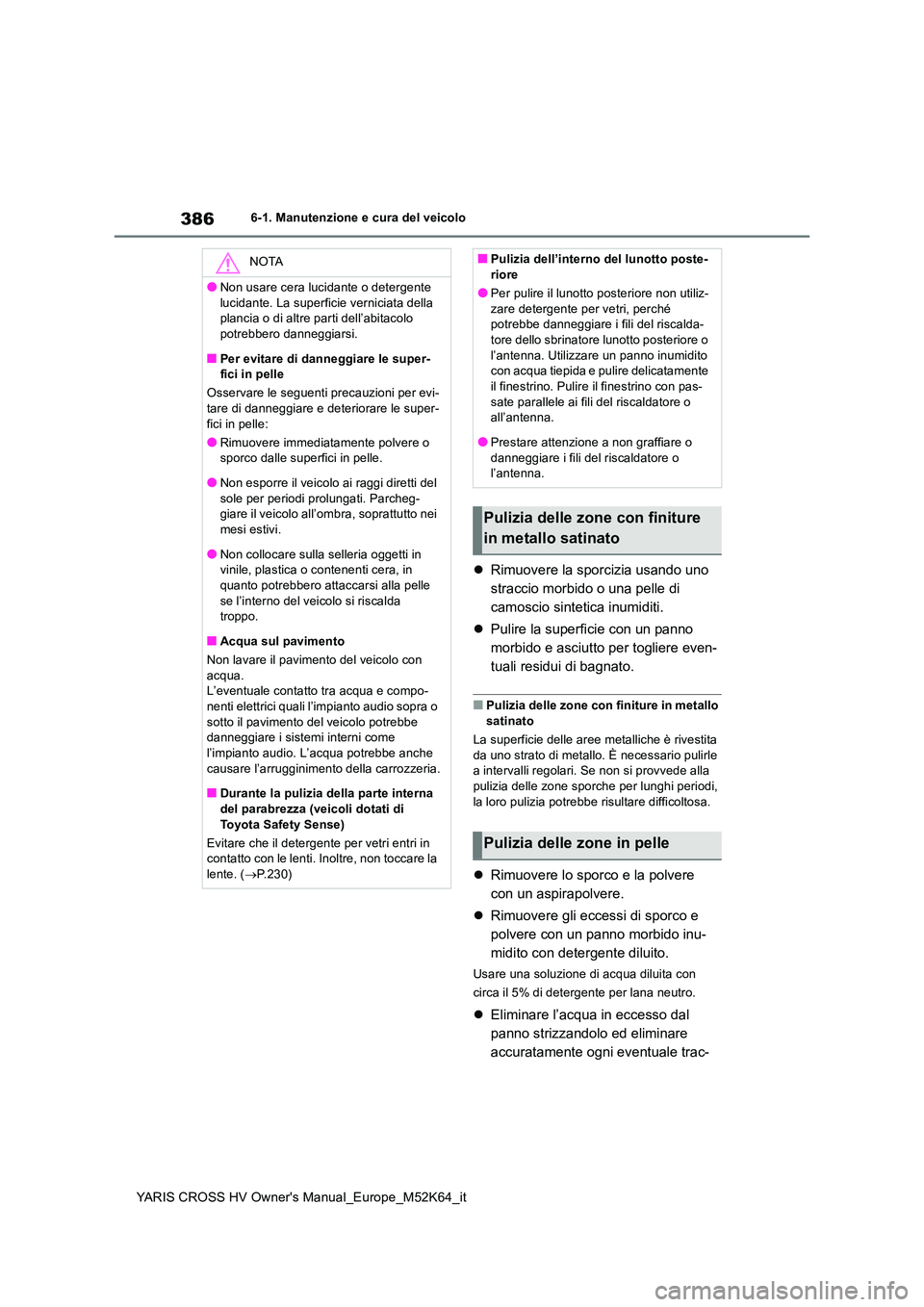

386
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-1. Manutenzione e cura del veicolo
Rimuovere la sporcizia usando uno
straccio morbido o una pelle di
camoscio sintetica inumiditi.
 Pulire la superficie con un panno
morbido e asciutto per togliere even-
tuali residui di bagnato.
■Pulizia delle zone con finiture in metallo satinato
La superficie delle aree metalliche è rivestita
da uno strato di metallo. È necessario pulirle a intervalli regolari. Se non si provvede alla pulizia delle zone sporche per lunghi periodi,
la loro pulizia potrebbe risultare difficoltosa.
 Rimuovere lo sporco e la polvere
con un aspirapolvere.
 Rimuovere gli eccessi di sporco e
polvere con un panno morbido inu-
midito con detergente diluito.
Usare una soluzione di acqua diluita con
circa il 5% di detergente per lana neutro.
 Eliminare l’acqua in eccesso dal
panno strizzandolo ed eliminare
accuratamente ogni eventuale trac-
NOTA
●Non usare cera lucidante o detergente
lucidante. La superficie verniciata della plancia o di altre parti dell’abitacolo potrebbero danneggiarsi.
■Per evitare di danneggiare le super-fici in pelle
Osservare le seguenti precauzioni per evi- tare di danneggiare e deteriorare le super-
fici in pelle:
●Rimuovere immediatamente polvere o sporco dalle superfici in pelle.
●Non esporre il veicolo ai raggi diretti del
sole per periodi prolungati. Parcheg- giare il veicolo all’ombra, soprattutto nei mesi estivi.
●Non collocare sulla selleria oggetti in vinile, plastica o contenenti cera, in quanto potrebbero attaccarsi alla pelle
se l’interno del veicolo si riscalda troppo.
■Acqua sul pavimento
Non lavare il pavimento del veicolo con
acqua. L’eventuale contatto tra acqua e compo-nenti elettrici quali l’impianto audio sopra o
sotto il pavimento del veicolo potrebbe danneggiare i sistemi interni come
l’impianto audio. L’acqua potrebbe anche causare l’arrugginimento della carrozzeria.
■Durante la pulizia della parte interna
del parabrezza (veicoli dotati di Toyota Safety Sense)
Evitare che il detergente per vetri entri in contatto con le lenti. Inoltre, non toccare la
lente. ( P.230)
■Pulizia dell’interno del lunotto poste- riore
●Per pulire il lunotto posteriore non utiliz-
zare detergente per vetri, perché potrebbe danneggiare i fili del riscalda-tore dello sbrinatore lunotto posteriore o
l’antenna. Utilizzare un panno inumidito con acqua tiepida e pulire delicatamente il finestrino. Pulire il finestrino con pas-
sate parallele ai fili del riscaldatore o all’antenna.
●Prestare attenzione a non graffiare o
danneggiare i fili del riscaldatore o l’antenna.
Pulizia delle zone con finiture
in metallo satinato
Pulizia delle zone in pelle

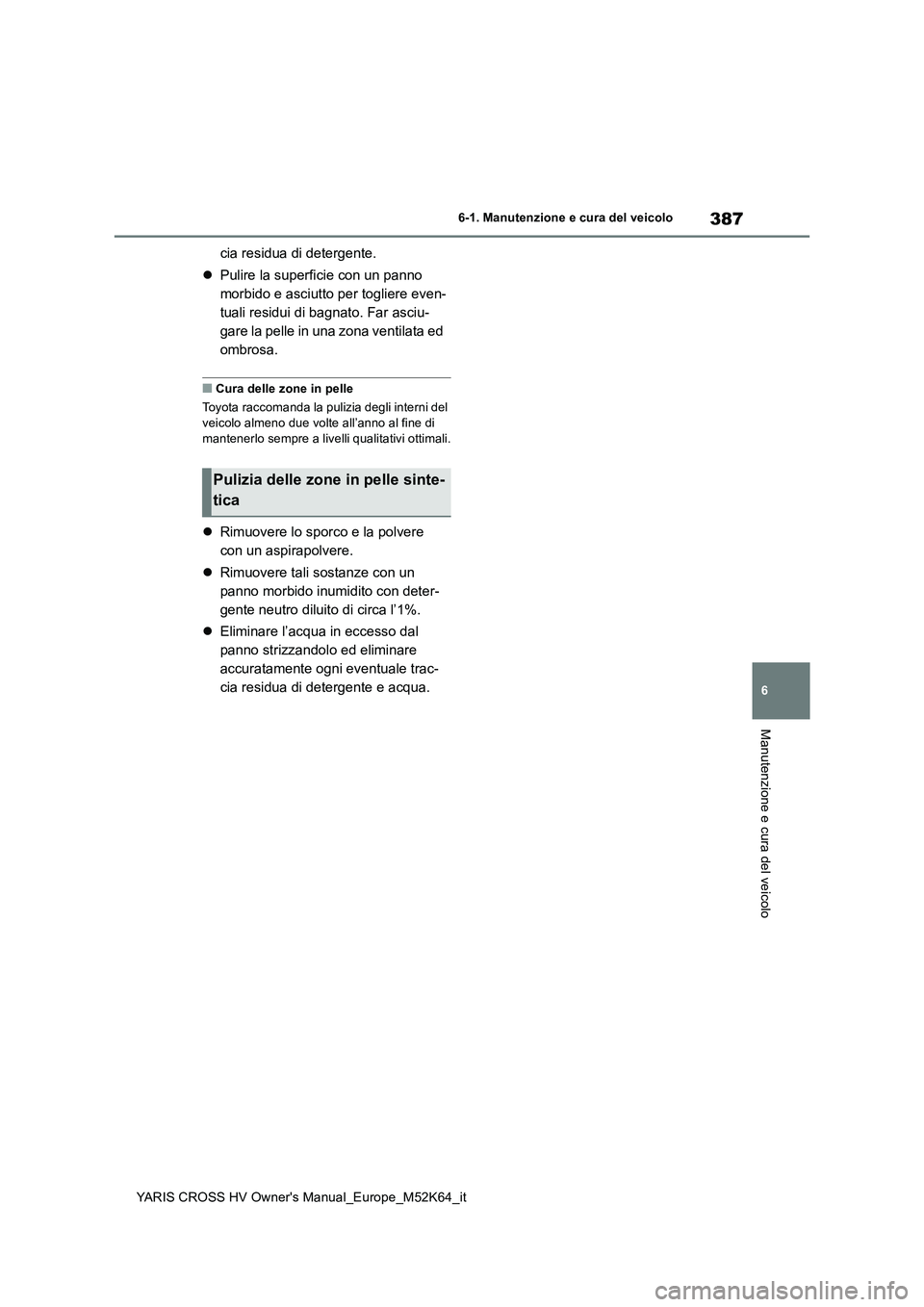

387
6
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-1. Manutenzione e cura del veicolo
Manutenzione e cura del veicolo
cia residua di detergente.
 Pulire la superficie con un panno
morbido e asciutto per togliere even-
tuali residui di bagnato. Far asciu-
gare la pelle in una zona ventilata ed
ombrosa.
■Cura delle zone in pelle
Toyota raccomanda la pulizia degli interni del veicolo almeno due volte all’anno al fine di
mantenerlo sempre a livelli qualitativi ottimali.
 Rimuovere lo sporco e la polvere
con un aspirapolvere.
 Rimuovere tali sostanze con un
panno morbido inumidito con deter-
gente neutro diluito di circa l’1%.
 Eliminare l’acqua in eccesso dal
panno strizzandolo ed eliminare
accuratamente ogni eventuale trac-
cia residua di detergente e acqua.
Pulizia delle zone in pelle sinte-
tica

388
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-2. Manutenzione
6-2.Manutenz ion e
■A chi rivolgersi per la manutenzione?
Allo scopo di mantenere il veicolo in stato ottimale, Toyota raccomanda che tutte le
riparazioni e le manutenzioni vengano effet- tuate da concessionari autorizzati Toyota o officine o altri professionisti adeguatamente
qualificati e attrezzati. Per gli interventi di riparazione e manutenzione coperti da garan-zia, contattare un concessionario autorizzato
Toyota o officina, che utilizzerà ricambi origi- nali Toyota per qualsiasi problema si dovesse incontrare. Anche per le riparazioni o le
manutenzioni fuori garanzia vi sono dei van- taggi nell’utilizzare i concessionari autorizzati Toyota o officine, in quanto come membri
della rete Toyota sapranno assistervi al meglio in ogni situazione.
Il proprio concessionario autorizzato Toyota o officina, o un altro professionista adeguata-
mente qualificato e attrezzato, effettuerà sul veicolo tutte le necessarie manutenzioni pro-grammate in modo efficace ed economico,
derivato dalla propria specifica esperienza sui veicoli Toyota.
La manutenzione programmata deve
essere effettuata ad intervalli specifici
secondo il programma di manutenzione
previsto.
Per tutti i dettagli relativi al programma di
manutenzione, leggere il “Libretto di manu-
tenzione Toyota” o il “Libretto di garanzia
To y o t a ” .
Cos’è la manutenzione “fai da te”?
Molti degli interventi di manutenzione sono
facili e possono essere eseguiti autonoma-
mente, purché possediate un minimo di
esperienza in ambito meccanico e alcuni
attrezzi automobilistici base.
Va ricordato, però, che alcuni interventi di
manutenzione richiedono attrezzi particolari
e abilità specifiche. In tal caso gli interventi
dovranno essere eseguiti preferibilmente da
tecnici qualificati. Anche per i meccanici “fai
da te” con una certa esperienza, è consiglia-
bile far eseguire i lavori di riparazione e
manutenzione da un qualsiasi concessiona-
rio autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e
attrezzato. Il concessionario autorizzato
Toyota o officina registrerà l’intervento effet-
tuato, che potrebbe rivelarsi utile per even-
tuali necessità di interventi in garanzia. Se si
preferisce incaricare un professionista quali-
ficato e attrezzato che non sia un’officina
autorizzata Toyota per la riparazione e la
manutenzione del proprio veicolo, si racco-
manda di richiedere comunque la compila-
zione di un registro di manutenzione.
■Il veicolo necessita di riparazione?
Fare attenzione ad eventuali cambiamenti di prestazioni e suoni, nonché ai suggerimenti
Requisiti di manutenzione
Per garantire una guida sicura ed
economica, è essenziale provve-
dere ad una manutenzione quoti-
diana e regolare. Toyota
raccomanda di eseguire la manu-
tenzione descritta di seguito.
AVVISO
■Se il veicolo non viene sottoposto ad una manutenzione adeguata
Una manutenzione non adeguata potrebbe comportare seri danni al veicolo
e possibili lesioni gravi o mortali.
■Manipolazione della batteria a 12 volt
I poli, i morsetti e i relativi accessori della batteria a 12 volt contengono piombo e
composti di piombo, noti per causare danni al cervello. Dopo il contatto, lavarsi le mani. ( P.400)
Manutenzione programmata
Manutenzione “fai da te”
