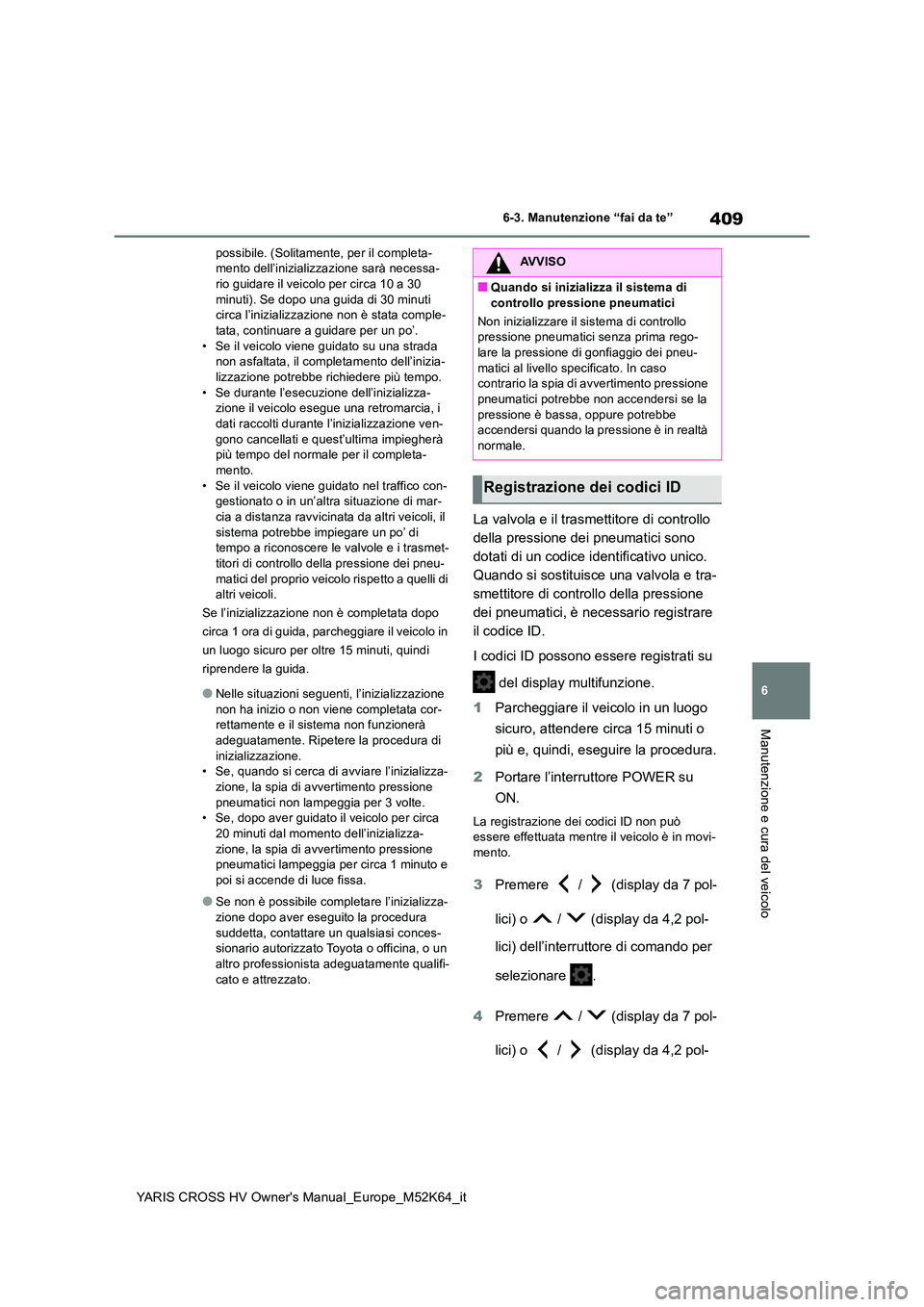

409
6
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
possibile. (Solitamente, per il completa- mento dell’inizializzazione sarà necessa-rio guidare il veicolo per circa 10 a 30
minuti). Se dopo una guida di 30 minuti circa l’inizializzazione non è stata comple-tata, continuare a guidare per un po’.
• Se il veicolo viene guidato su una strada non asfaltata, il completamento dell’inizia-lizzazione potrebbe richiedere più tempo.
• Se durante l’esecuzione dell’inizializza- zione il veicolo esegue una retromarcia, i dati raccolti durante l’inizializzazione ven-
gono cancellati e quest’ultima impiegherà più tempo del normale per il completa-mento.
• Se il veicolo viene guidato nel traffico con- gestionato o in un’altra situazione di mar-cia a distanza ravvicinata da altri veicoli, il
sistema potrebbe impiegare un po’ di tempo a riconoscere le valvole e i trasmet-titori di controllo della pressione dei pneu-
matici del proprio veicolo rispetto a quelli di altri veicoli.
Se l’inizializzazione non è completata dopo
circa 1 ora di guida, parcheggiare il veicolo in
un luogo sicuro per oltre 15 minuti, quindi
riprendere la guida.
●Nelle situazioni seguenti, l’inizializzazione
non ha inizio o non viene completata cor- rettamente e il sistema non funzionerà adeguatamente. Ripetere la procedura di
inizializzazione. • Se, quando si cerca di avviare l’inizializza-zione, la spia di avvertimento pressione
pneumatici non lampeggia per 3 volte. • Se, dopo aver guidato il veicolo per circa 20 minuti dal momento dell’inizializza-
zione, la spia di avvertimento pressione pneumatici lampeggia per circa 1 minuto e poi si accende di luce fissa.
●Se non è possibile completare l’inizializza-zione dopo aver eseguito la procedura
suddetta, contattare un qualsiasi conces- sionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
La valvola e il trasmettitore di controllo
della pressione dei pneumatici sono
dotati di un codice identificativo unico.
Quando si sostituisce una valvola e tra-
smettitore di controllo della pressione
dei pneumatici, è necessario registrare
il codice ID.
I codici ID possono essere registrati su
del display multifunzione.
1 Parcheggiare il veicolo in un luogo
sicuro, attendere circa 15 minuti o
più e, quindi, eseguire la procedura.
2 Portare l’interruttore POWER su
ON.
La registrazione dei codici ID non può essere effettuata mentre il veicolo è in movi-
mento.
3 Premere / (display da 7 pol-
lici) o / (display da 4,2 pol-
lici) dell’interruttore di comando per
selezionare .
4 Premere / (display da 7 pol-
lici) o / (display da 4,2 pol-
AVVISO
■Quando si inizializza il sistema di
controllo pressione pneumatici
Non inizializzare il sistema di controllo pressione pneumatici senza prima rego- lare la pressione di gonfiaggio dei pneu-
matici al livello specificato. In caso contrario la spia di avvertimento pressione pneumatici potrebbe non accendersi se la
pressione è bassa, oppure potrebbe accendersi quando la pressione è in realtà normale.
Registrazione dei codici ID

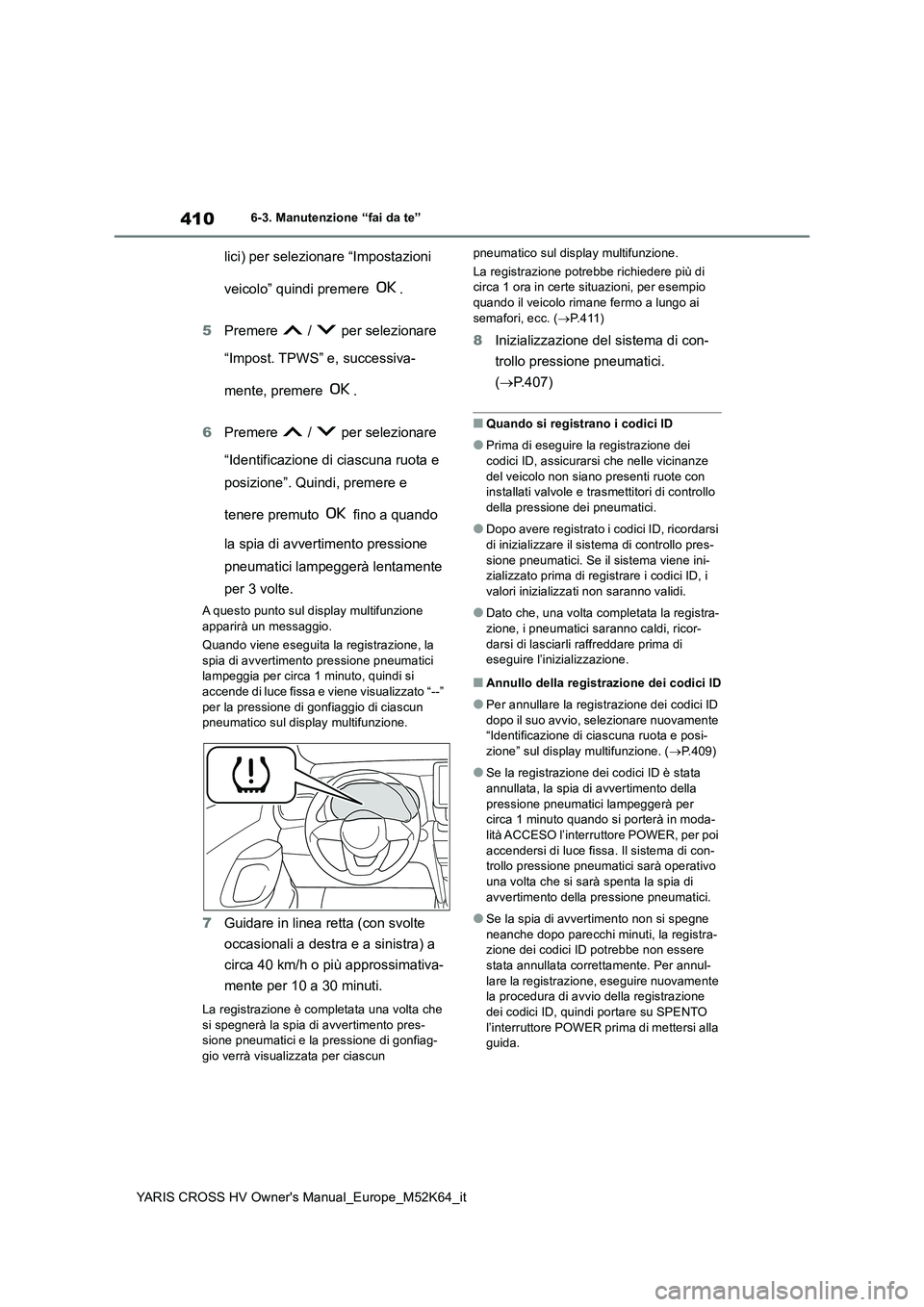

410
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
lici) per selezionare “Impostazioni
veicolo” quindi premere .
5 Premere / per selezionare
“Impost. TPWS” e, successiva-
mente, premere .
6 Premere / per selezionare
“Identificazione di ciascuna ruota e
posizione”. Quindi, premere e
tenere premuto fino a quando
la spia di avvertimento pressione
pneumatici lampeggerà lentamente
per 3 volte.
A questo punto sul display multifunzione
apparirà un messaggio.
Quando viene eseguita la registrazione, la spia di avvertimento pressione pneumatici lampeggia per circa 1 minuto, quindi si
accende di luce fissa e viene visualizzato “--” per la pressione di gonfiaggio di ciascun pneumatico sul display multifunzione.
7 Guidare in linea retta (con svolte
occasionali a destra e a sinistra) a
circa 40 km/h o più approssimativa-
mente per 10 a 30 minuti.
La registrazione è completata una volta che si spegnerà la spia di avvertimento pres-sione pneumatici e la pressione di gonfiag-
gio verrà visualizzata per ciascun
pneumatico sul display multifunzione.
La registrazione potrebbe richiedere più di circa 1 ora in certe situazioni, per esempio quando il veicolo rimane fermo a lungo ai
semafori, ecc. ( P. 4 1 1 )
8Inizializzazione del sistema di con-
trollo pressione pneumatici.
( P.407)
■Quando si registrano i codici ID
●Prima di eseguire la registrazione dei codici ID, assicurarsi che nelle vicinanze
del veicolo non siano presenti ruote con installati valvole e trasmettitori di controllo della pressione dei pneumatici.
●Dopo avere registrato i codici ID, ricordarsi di inizializzare il sistema di controllo pres-
sione pneumatici. Se il sistema viene ini- zializzato prima di registrare i codici ID, i valori inizializzati non saranno validi.
●Dato che, una volta completata la registra-zione, i pneumatici saranno caldi, ricor-
darsi di lasciarli raffreddare prima di eseguire l’inizializzazione.
■Annullo della registrazione dei codici ID
●Per annullare la registrazione dei codici ID dopo il suo avvio, selezionare nuovamente “Identificazione di ciascuna ruota e posi-
zione” sul display multifunzione. ( P.409)
●Se la registrazione dei codici ID è stata
annullata, la spia di avvertimento della pressione pneumatici lampeggerà per circa 1 minuto quando si porterà in moda-
lità ACCESO l’interruttore POWER, per poi accendersi di luce fissa. Il sistema di con-trollo pressione pneumatici sarà operativo
una volta che si sarà spenta la spia di avvertimento della pressione pneumatici.
●Se la spia di avvertimento non si spegne neanche dopo parecchi minuti, la registra-zione dei codici ID potrebbe non essere
stata annullata correttamente. Per annul- lare la registrazione, eseguire nuovamente la procedura di avvio della registrazione
dei codici ID, quindi portare su SPENTO l’interruttore POWER prima di mettersi alla guida.

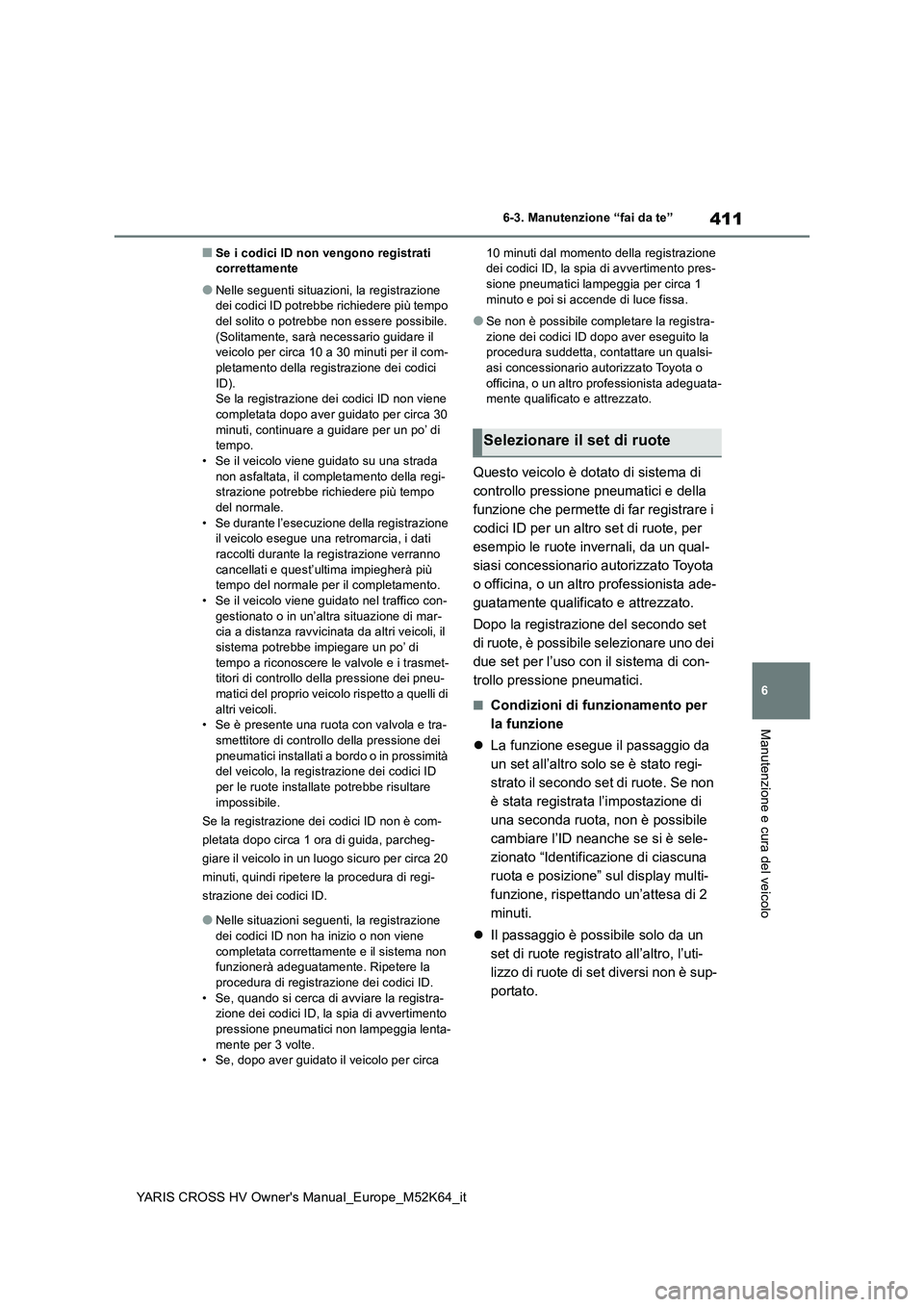

411
6
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
■Se i codici ID non vengono registrati correttamente
●Nelle seguenti situazioni, la registrazione dei codici ID potrebbe richiedere più tempo del solito o potrebbe non essere possibile.
(Solitamente, sarà necessario guidare il veicolo per circa 10 a 30 minuti per il com-pletamento della registrazione dei codici
ID). Se la registrazione dei codici ID non viene completata dopo aver guidato per circa 30
minuti, continuare a guidare per un po’ di tempo.• Se il veicolo viene guidato su una strada
non asfaltata, il completamento della regi- strazione potrebbe richiedere più tempo del normale.
• Se durante l’esecuzione della registrazione il veicolo esegue una retromarcia, i dati raccolti durante la registrazione verranno
cancellati e quest’ultima impiegherà più tempo del normale per il completamento.• Se il veicolo viene guidato nel traffico con-
gestionato o in un’altra situazione di mar- cia a distanza ravvicinata da altri veicoli, il sistema potrebbe impiegare un po’ di
tempo a riconoscere le valvole e i trasmet- titori di controllo della pressione dei pneu-matici del proprio veicolo rispetto a quelli di
altri veicoli. • Se è presente una ruota con valvola e tra-smettitore di controllo della pressione dei
pneumatici installati a bordo o in prossimità del veicolo, la registrazione dei codici ID per le ruote installate potrebbe risultare
impossibile.
Se la registrazione dei codici ID non è com-
pletata dopo circa 1 ora di guida, parcheg-
giare il veicolo in un luogo sicuro per circa 20
minuti, quindi ripetere la procedura di regi-
strazione dei codici ID.
●Nelle situazioni seguenti, la registrazione dei codici ID non ha inizio o non viene
completata correttamente e il sistema non funzionerà adeguatamente. Ripetere la procedura di registrazione dei codici ID.
• Se, quando si cerca di avviare la registra- zione dei codici ID, la spia di avvertimento pressione pneumatici non lampeggia lenta-
mente per 3 volte. • Se, dopo aver guidato il veicolo per circa
10 minuti dal momento della registrazione dei codici ID, la spia di avvertimento pres-sione pneumatici lampeggia per circa 1
minuto e poi si accende di luce fissa.
●Se non è possibile completare la registra-
zione dei codici ID dopo aver eseguito la procedura suddetta, contattare un qualsi-asi concessionario aut orizzato Toyota o
officina, o un altro professionista adeguata- mente qualificato e attrezzato.
Questo veicolo è dotato di sistema di
controllo pressione pneumatici e della
funzione che permette di far registrare i
codici ID per un altro set di ruote, per
esempio le ruote invernali, da un qual-
siasi concessionario autorizzato Toyota
o officina, o un altro professionista ade-
guatamente qualificato e attrezzato.
Dopo la registrazione del secondo set
di ruote, è possibile selezionare uno dei
due set per l’uso con il sistema di con-
trollo pressione pneumatici.
■Condizioni di funzionamento per
la funzione
 La funzione esegue il passaggio da
un set all’altro solo se è stato regi-
strato il secondo set di ruote. Se non
è stata registrata l’impostazione di
una seconda ruota, non è possibile
cambiare l’ID neanche se si è sele-
zionato “Identificazione di ciascuna
ruota e posizione” sul display multi-
funzione, rispettando un’attesa di 2
minuti.
 Il passaggio è possibile solo da un
set di ruote registrato all’altro, l’uti-
lizzo di ruote di set diversi non è sup-
portato.
Selezionare il set di ruote

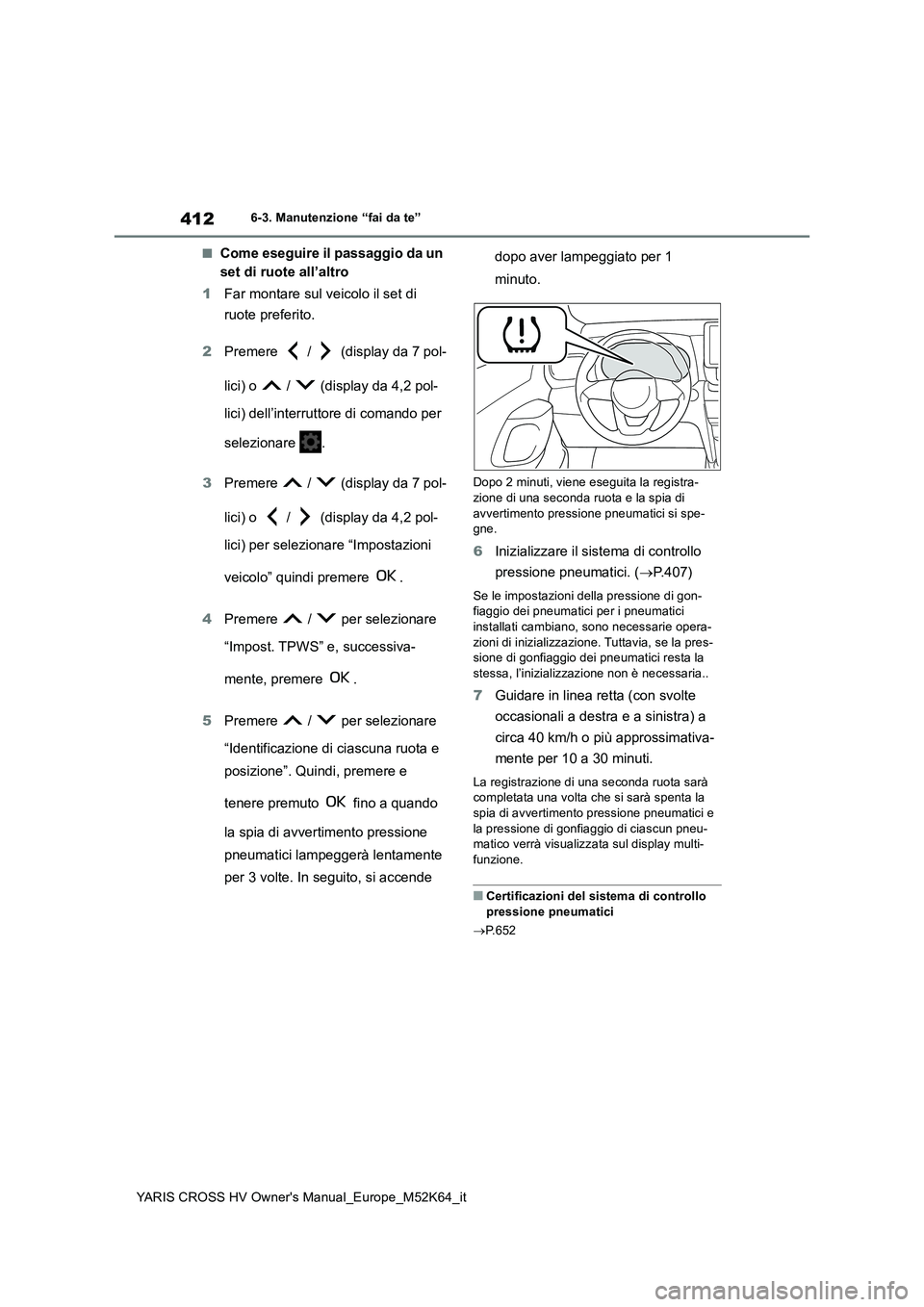

412
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
■Come eseguire il passaggio da un
set di ruote all’altro
1 Far montare sul veicolo il set di
ruote preferito.
2 Premere / (display da 7 pol-
lici) o / (display da 4,2 pol-
lici) dell’interruttore di comando per
selezionare .
3 Premere / (display da 7 pol-
lici) o / (display da 4,2 pol-
lici) per selezionare “Impostazioni
veicolo” quindi premere .
4 Premere / per selezionare
“Impost. TPWS” e, successiva-
mente, premere .
5 Premere / per selezionare
“Identificazione di ciascuna ruota e
posizione”. Quindi, premere e
tenere premuto fino a quando
la spia di avvertimento pressione
pneumatici lampeggerà lentamente
per 3 volte. In seguito, si accende
dopo aver lampeggiato per 1
minuto.
Dopo 2 minuti, viene eseguita la registra-
zione di una seconda ruota e la spia di avvertimento pressione pneumatici si spe-gne.
6 Inizializzare il sistema di controllo
pressione pneumatici. ( P. 4 0 7 )
Se le impostazioni della pressione di gon- fiaggio dei pneumatici per i pneumatici installati cambiano, sono necessarie opera-
zioni di inizializzazione. Tuttavia, se la pres- sione di gonfiaggio dei pneumatici resta la stessa, l’inizializzazione non è necessaria..
7 Guidare in linea retta (con svolte
occasionali a destra e a sinistra) a
circa 40 km/h o più approssimativa-
mente per 10 a 30 minuti.
La registrazione di una seconda ruota sarà completata una volta che si sarà spenta la spia di avvertimento pressione pneumatici e
la pressione di gonfiaggio di ciascun pneu- matico verrà visualizzata sul display multi-funzione.
■Certificazioni del sistema di controllo
pressione pneumatici
 P.652

413
6
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo

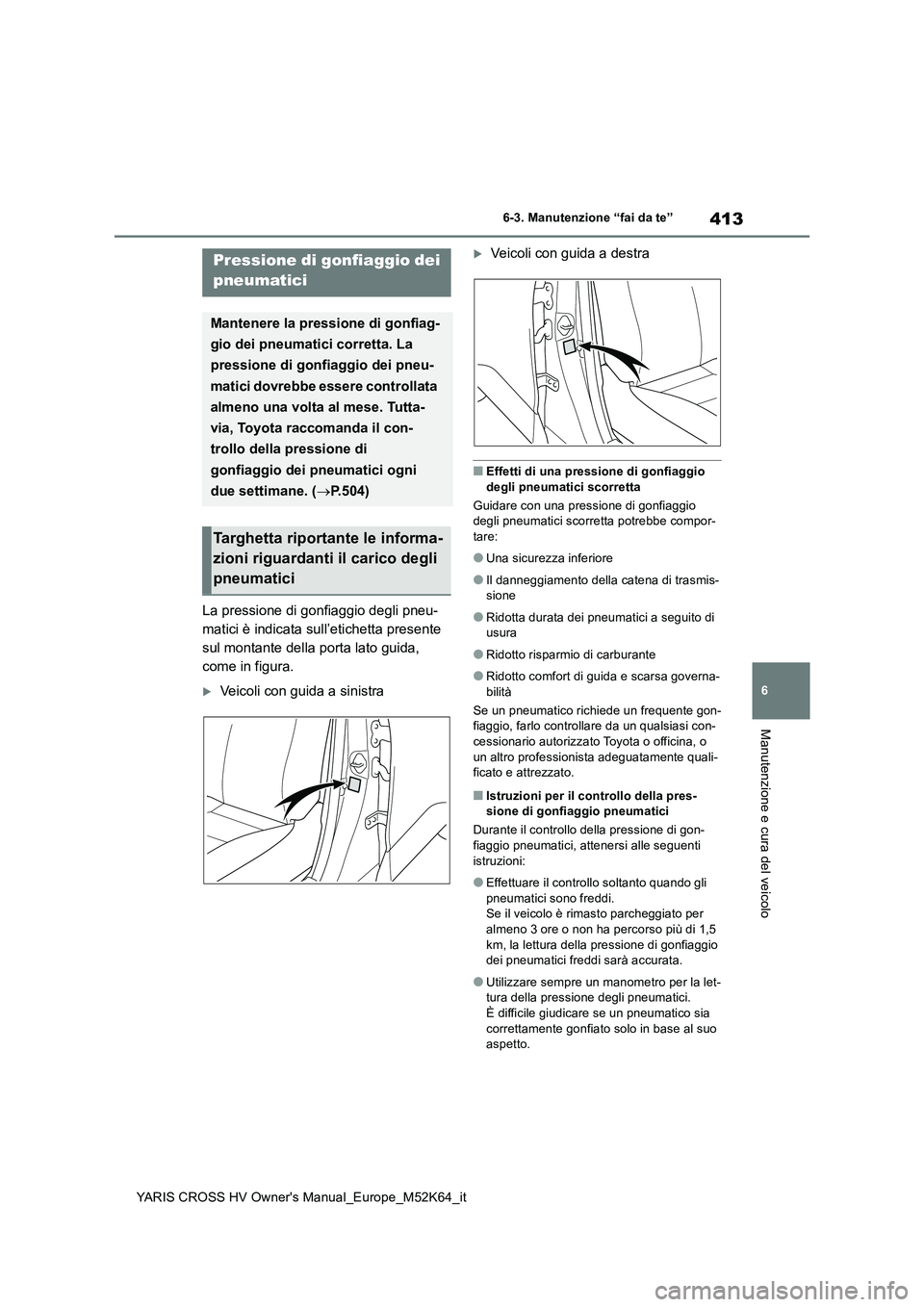

La pressione di gonfiaggio degli pneu-
matici è indicata sull’etichetta presente
sul montante della porta lato guida,
come in figura.
Veicoli con guida a sinistra
Veicoli con guida a destra
■Effetti di una pressione di gonfiaggio
degli pneumatici scorretta
Guidare con una pressione di gonfiaggio degli pneumatici scorretta potrebbe compor-tare:
●Una sicurezza inferiore
●Il danneggiamento della catena di trasmis-sione
●Ridotta durata dei pneumatici a seguito di usura
●Ridotto risparmio di carburante
●Ridotto comfort di guida e scarsa governa-
bilità
Se un pneumatico richiede un frequente gon- fiaggio, farlo controllare da un qualsiasi con-cessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente quali- ficato e attrezzato.
■Istruzioni per il controllo della pres-sione di gonfiaggio pneumatici
Durante il controllo della pressione di gon-
fiaggio pneumatici, attenersi alle seguenti istruzioni:
●Effettuare il controllo soltanto quando gli pneumatici sono freddi.Se il veicolo è rimasto parcheggiato per
almeno 3 ore o non ha percorso più di 1,5 km, la lettura della pressione di gonfiaggio dei pneumatici freddi sarà accurata.
●Utilizzare sempre un manometro per la let-tura della pressione degli pneumatici.
È difficile giudicare se un pneumatico sia correttamente gonfiato solo in base al suo aspetto.
Pressione di gonfiaggio dei
pneumatici
Mantenere la pressione di gonfiag-
gio dei pneumatici corretta. La
pressione di gonfiaggio dei pneu-
matici dovrebbe essere controllata
almeno una volta al mese. Tutta-
via, Toyota raccomanda il con-
trollo della pressione di
gonfiaggio dei pneumatici ogni
due settimane. ( P.504)
Targhetta riportante le informa-
zioni riguardanti il carico degli
pneumatici

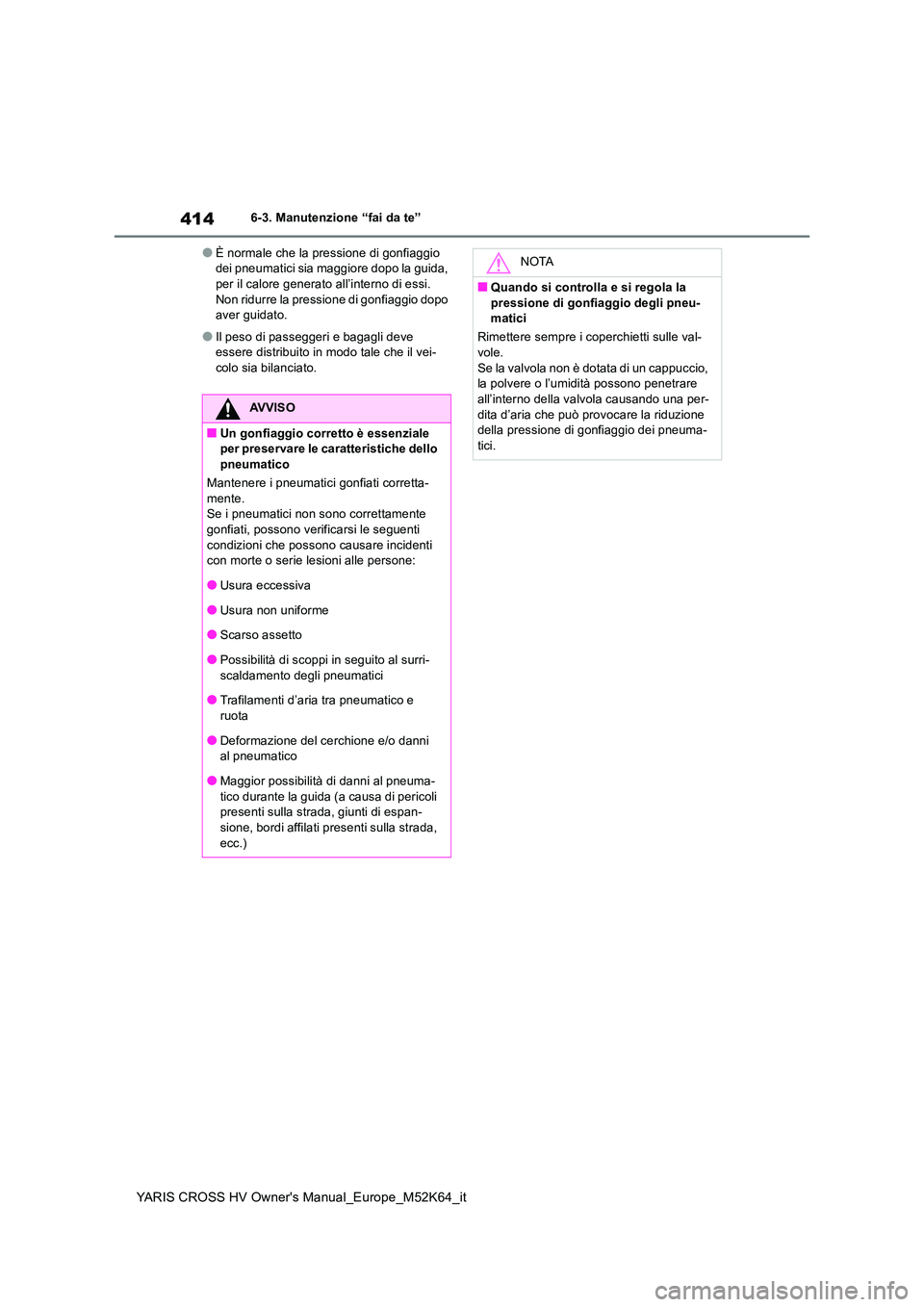

414
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
●È normale che la pressione di gonfiaggio dei pneumatici sia maggiore dopo la guida, per il calore generato all’interno di essi.
Non ridurre la pressione di gonfiaggio dopo aver guidato.
●Il peso di passeggeri e bagagli deve essere distribuito in modo tale che il vei-colo sia bilanciato.
AVVISO
■Un gonfiaggio corretto è essenziale per preservare le caratteristiche dello pneumatico
Mantenere i pneumatici gonfiati corretta-
mente. Se i pneumatici non sono correttamente gonfiati, possono verificarsi le seguenti
condizioni che possono causare incidenti con morte o serie lesioni alle persone:
●Usura eccessiva
●Usura non uniforme
●Scarso assetto
●Possibilità di scoppi in seguito al surri-
scaldamento degli pneumatici
●Trafilamenti d’aria tra pneumatico e
ruota
●Deformazione del cerchione e/o danni al pneumatico
●Maggior possibilità di danni al pneuma-tico durante la guida (a causa di pericoli presenti sulla strada, giunti di espan-
sione, bordi affilati presenti sulla strada, ecc.)
NOTA
■Quando si controlla e si regola la
pressione di gonfiaggio degli pneu- matici
Rimettere sempre i coperchietti sulle val- vole.
Se la valvola non è dotata di un cappuccio, la polvere o l’umidità possono penetrare all’interno della valvola causando una per-
dita d’aria che può provocare la riduzione della pressione di gonfiaggio dei pneuma-tici.

415
6
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo

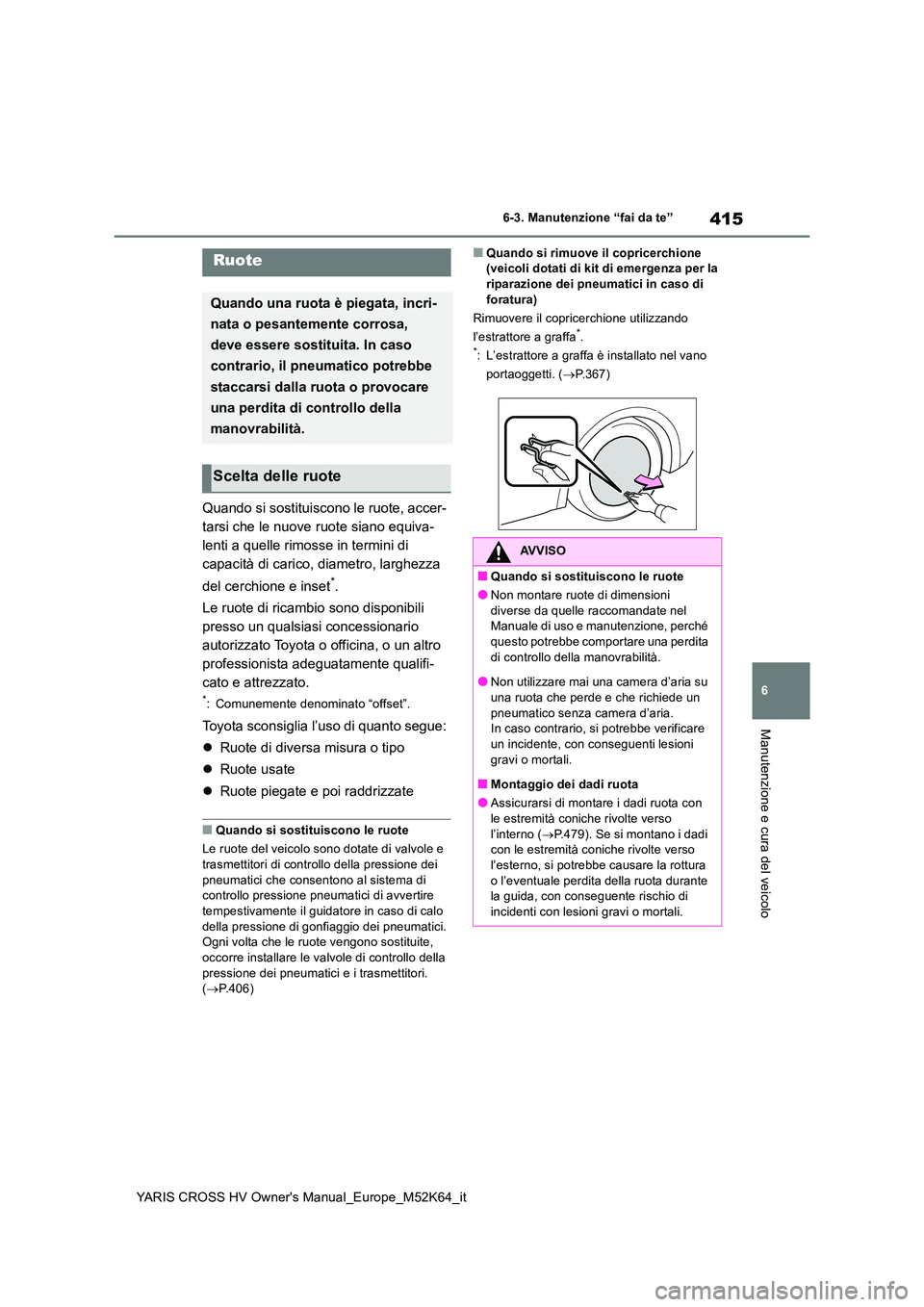

Quando si sostituiscono le ruote, accer-
tarsi che le nuove ruote siano equiva-
lenti a quelle rimosse in termini di
capacità di carico, diametro, larghezza
del cerchione e inset*.
Le ruote di ricambio sono disponibili
presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro
professionista adeguatamente qualifi-
cato e attrezzato.
*: Comunemente denominato “offset”.
Toyota sconsiglia l’uso di quanto segue:
 Ruote di diversa misura o tipo
 Ruote usate
 Ruote piegate e poi raddrizzate
■Quando si sostituiscono le ruote
Le ruote del veicolo sono dotate di valvole e trasmettitori di controllo della pressione dei
pneumatici che consentono al sistema di controllo pressione pneumatici di avvertire tempestivamente il guidatore in caso di calo
della pressione di gonfiaggio dei pneumatici. Ogni volta che le ruote vengono sostituite, occorre installare le valvole di controllo della
pressione dei pneumatici e i trasmettitori. ( P.406)
■Quando si rimuove il copricerchione (veicoli dotati di kit di emergenza per la riparazione dei pneumatici in caso di
foratura)
Rimuovere il copricerchione utilizzando
l’estrattore a graffa*.*: L’estrattore a graffa è installato nel vano
portaoggetti. ( P.367)
Ruote
Quando una ruota è piegata, incri-
nata o pesantemente corrosa,
deve essere sostituita. In caso
contrario, il pneumatico potrebbe
staccarsi dalla ruota o provocare
una perdita di controllo della
manovrabilità.
Scelta delle ruote
AVVISO
■Quando si sostituiscono le ruote
●Non montare ruote di dimensioni
diverse da quelle raccomandate nel Manuale di uso e manutenzione, perché questo potrebbe comportare una perdita
di controllo della manovrabilità.
●Non utilizzare mai una camera d’aria su una ruota che perde e che richiede un
pneumatico senza camera d’aria. In caso contrario, si potrebbe verificare un incidente, con conseguenti lesioni
gravi o mortali.
■Montaggio dei dadi ruota
●Assicurarsi di montare i dadi ruota con le estremità coniche rivolte verso
l’interno ( P.479). Se si montano i dadi con le estremità coniche rivolte verso l’esterno, si potrebbe causare la rottura
o l’eventuale perdita della ruota durante la guida, con conseguente rischio di incidenti con lesioni gravi o mortali.

416
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”

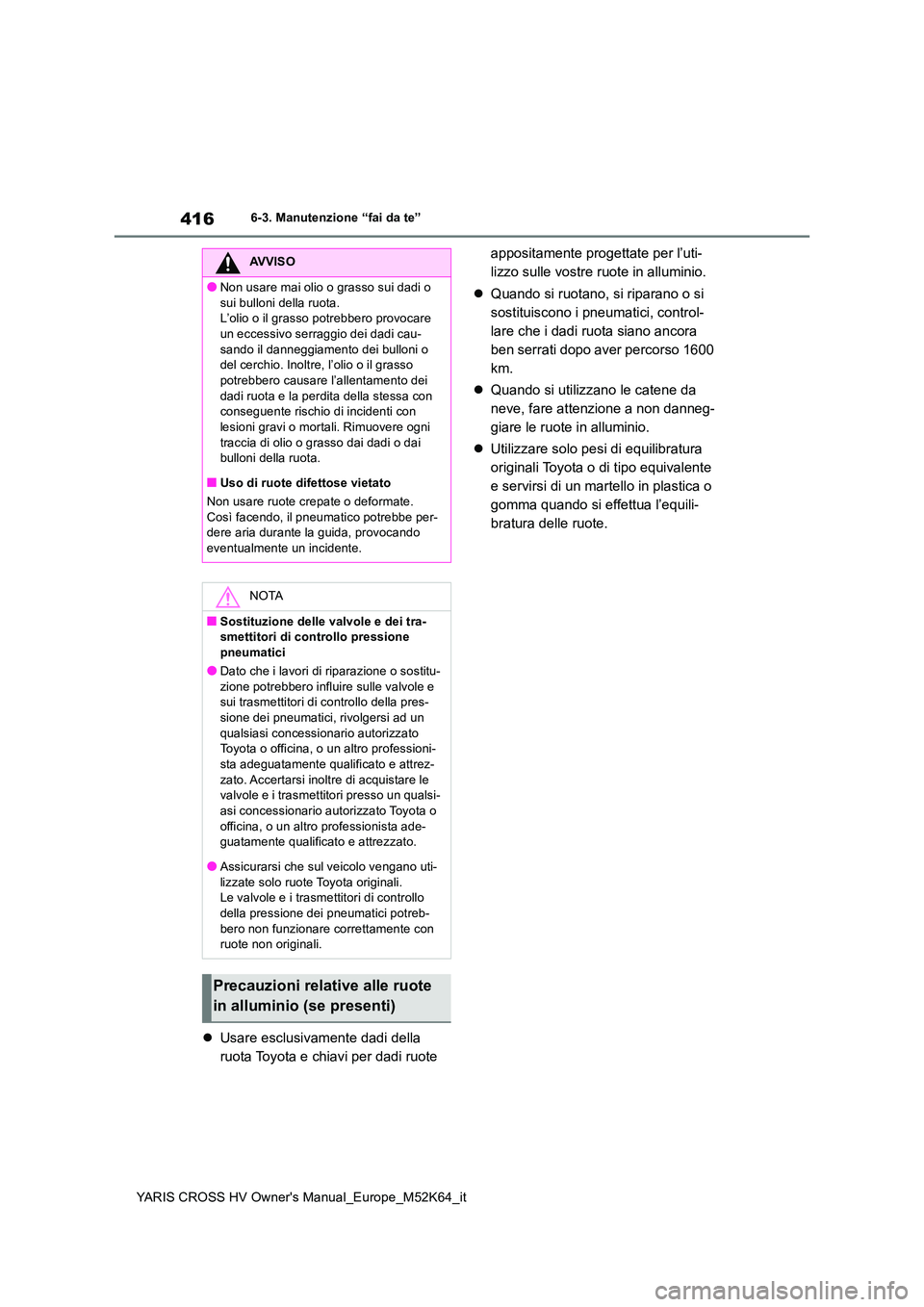

Usare esclusivamente dadi della
ruota Toyota e chiavi per dadi ruote
appositamente progettate per l’uti-
lizzo sulle vostre ruote in alluminio.
 Quando si ruotano, si riparano o si
sostituiscono i pneumatici, control-
lare che i dadi ruota siano ancora
ben serrati dopo aver percorso 1600
km.
 Quando si utilizzano le catene da
neve, fare attenzione a non danneg-
giare le ruote in alluminio.
 Utilizzare solo pesi di equilibratura
originali Toyota o di tipo equivalente
e servirsi di un martello in plastica o
gomma quando si effettua l’equili-
bratura delle ruote.
AVVISO
●Non usare mai olio o grasso sui dadi o
sui bulloni della ruota. L’olio o il grasso potrebbero provocare un eccessivo serraggio dei dadi cau-
sando il danneggiamento dei bulloni o del cerchio. Inoltre, l’olio o il grasso potrebbero causare l’allentamento dei
dadi ruota e la perdita della stessa con conseguente rischio di incidenti con lesioni gravi o mortali. Rimuovere ogni
traccia di olio o grasso dai dadi o dai bulloni della ruota.
■Uso di ruote difettose vietato
Non usare ruote crepate o deformate.
Così facendo, il pneumatico potrebbe per- dere aria durante la guida, provocando eventualmente un incidente.
NOTA
■Sostituzione delle valvole e dei tra-smettitori di controllo pressione pneumatici
●Dato che i lavori di riparazione o sostitu-
zione potrebbero influire sulle valvole e sui trasmettitori di controllo della pres-sione dei pneumatici, rivolgersi ad un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-sta adeguatamente qualificato e attrez-
zato. Accertarsi inoltre di acquistare le valvole e i trasmettitori presso un qualsi-asi concessionario autorizzato Toyota o
officina, o un altro professionista ade- guatamente qualificato e attrezzato.
●Assicurarsi che sul veicolo vengano uti-
lizzate solo ruote Toyota originali. Le valvole e i trasmettitori di controllo della pressione dei pneumatici potreb-
bero non funzionare correttamente con ruote non originali.
Precauzioni relative alle ruote
in alluminio (se presenti)

417
6
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo

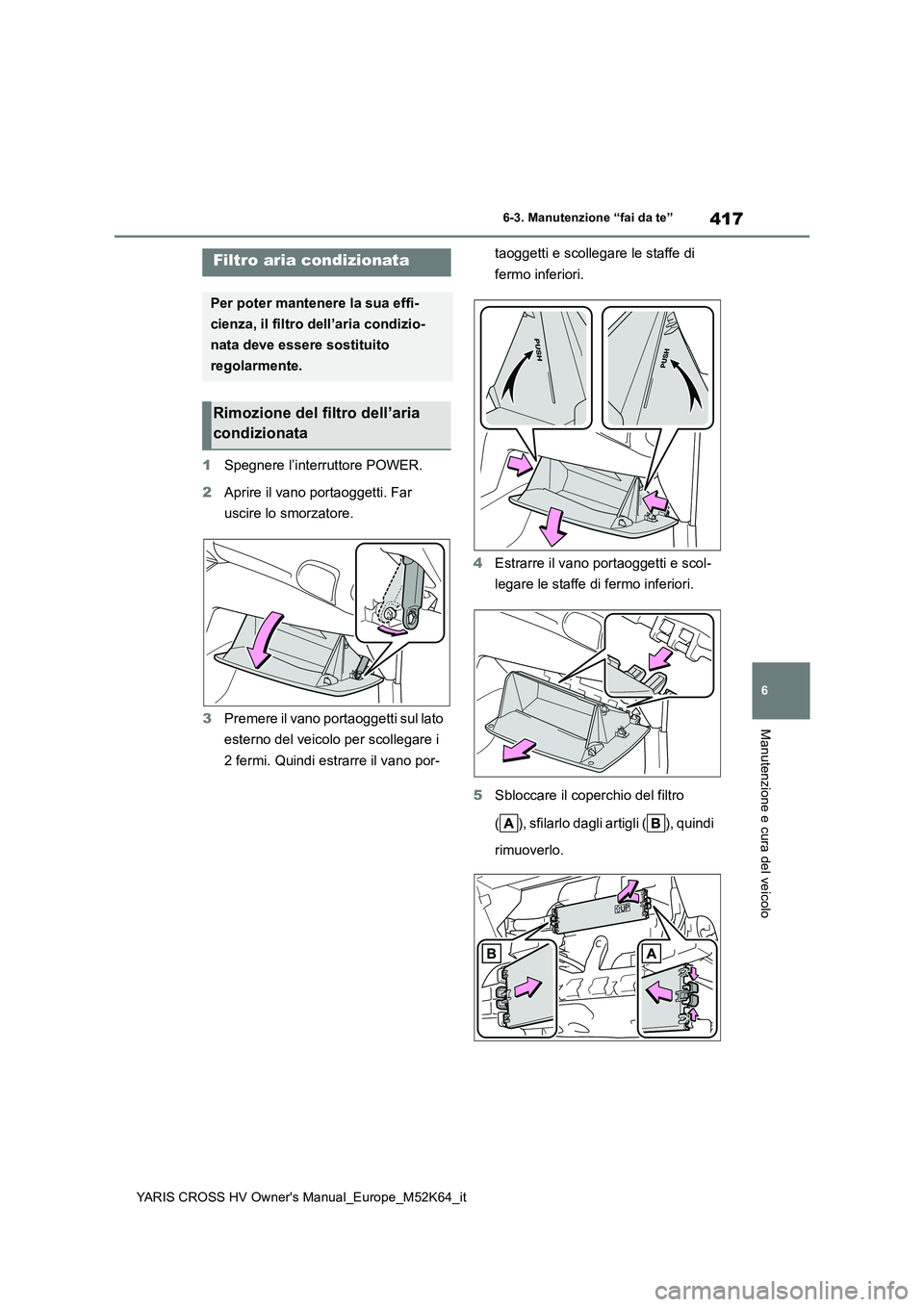

1Spegnere l’interruttore POWER.
2 Aprire il vano portaoggetti. Far
uscire lo smorzatore.
3 Premere il vano portaoggetti sul lato
esterno del veicolo per scollegare i
2 fermi. Quindi estrarre il vano por-
taoggetti e scollegare le staffe di
fermo inferiori.
4 Estrarre il vano portaoggetti e scol-
legare le staffe di fermo inferiori.
5 Sbloccare il coperchio del filtro
( ), sfilarlo dagli artigli ( ), quindi
rimuoverlo.
Filtro aria condizionata
Per poter mantenere la sua effi-
cienza, il filtro dell’aria condizio-
nata deve essere sostituito
regolarmente.
Rimozione del filtro dell’aria
condizionata

418
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”

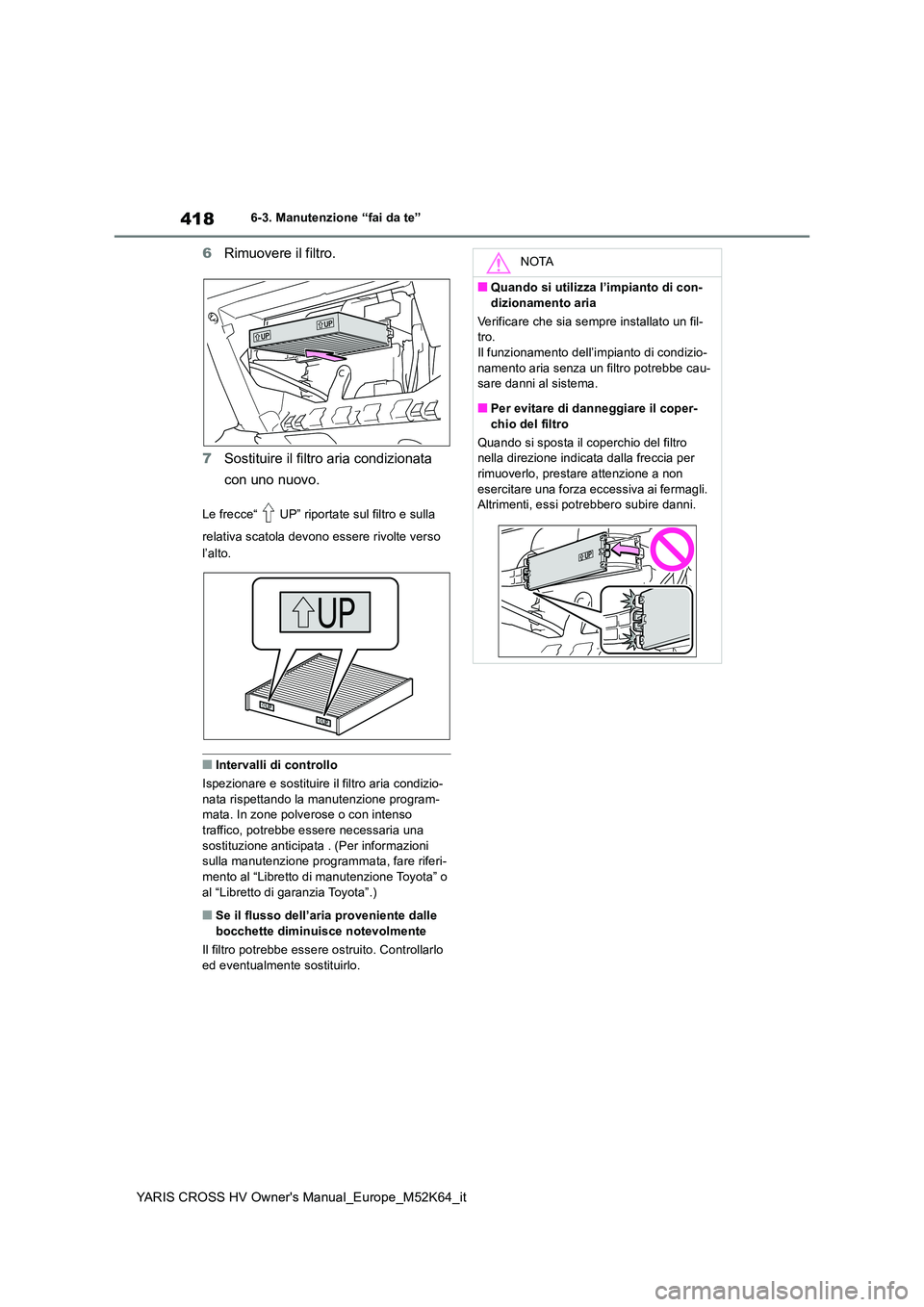

6Rimuovere il filtro.
7 Sostituire il filtro aria condizionata
con uno nuovo.
Le frecce“ UP” riportate sul filtro e sulla
relativa scatola devono essere rivolte verso
l’alto.
■Intervalli di controllo
Ispezionare e sostituire il filtro aria condizio- nata rispettando la manutenzione program-mata. In zone polverose o con intenso
traffico, potrebbe essere necessaria una sostituzione anticipata . (Per informazioni sulla manutenzione programmata, fare riferi-
mento al “Libretto di manutenzione Toyota” o al “Libretto di garanzia Toyota”.)
■Se il flusso dell’aria proveniente dalle bocchette diminuisce notevolmente
Il filtro potrebbe essere ostruito. Controllarlo
ed eventualmente sostituirlo.
NOTA
■Quando si utilizza l’impianto di con-
dizionamento aria
Verificare che sia sempre installato un fil- tro.Il funzionamento dell’impianto di condizio-
namento aria senza un filtro potrebbe cau- sare danni al sistema.
■Per evitare di danneggiare il coper-
chio del filtro
Quando si sposta il coperchio del filtro nella direzione indicata dalla freccia per rimuoverlo, prestare attenzione a non
esercitare una forza eccessiva ai fermagli. Altrimenti, essi potrebbero subire danni.
