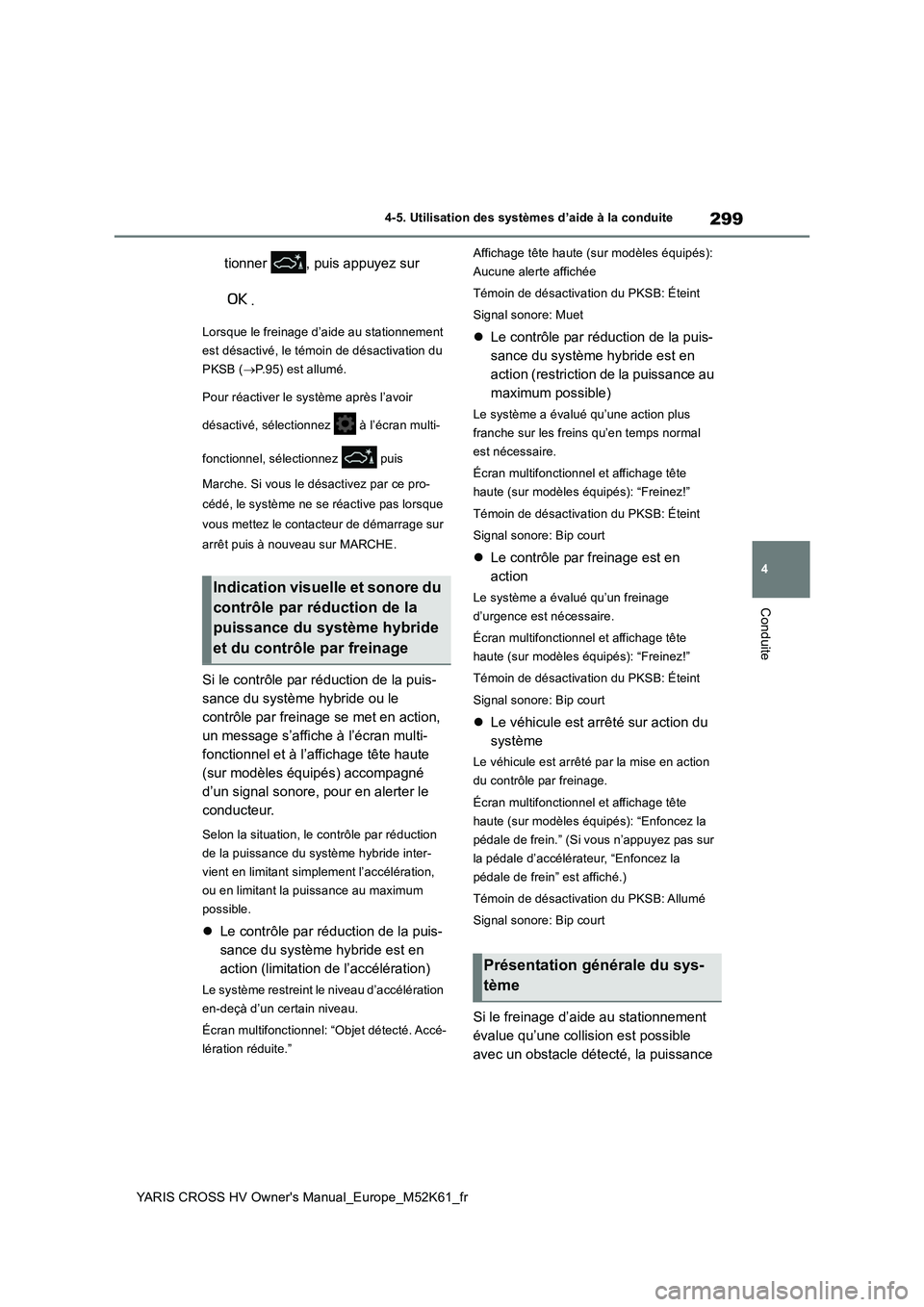

4-5. Utilisation des systèmes d’aide à la conduite
Conduite
tionner , puis appuyez sur
.
Lorsque le freinage d’aide au stationnement
est désactivé, le témoin de désactivation du
PKSB ( P.95) est allumé.
Pour réactiver le système après l’avoir
désactivé, sélectionnez à l’écran multi-
fonctionnel, sélectionnez puis
Marche. Si vous le désactivez par ce pro-
cédé, le système ne se réactive pas lorsque
vous mettez le contacteur de démarrage sur
arrêt puis à nouveau sur MARCHE.
Si le contrôle par réduction de la puis-
sance du système hybride ou le
contrôle par freinage se met en action,
un message s’affiche à l’écran multi-
fonctionnel et à l’affichage tête haute
(sur modèles équipés) accompagné
d’un signal sonore, pour en alerter le
conducteur.
Selon la situation, le contrôle par réduction
de la puissance du système hybride inter-
vient en limitant simplement l’accélération,
ou en limitant la puissance au maximum
possible.
 Le contrôle par réduction de la puis-
sance du système hybride est en
action (limitation de l’accélération)
Le système restreint le niveau d’accélération
en-deçà d’un certain niveau.
Écran multifonctionnel: “Objet détecté. Accé-
lération réduite.”
Affichage tête haute (sur modèles équipés):
Aucune alerte affichée
Témoin de désactivation du PKSB: Éteint
Signal sonore: Muet
 Le contrôle par réduction de la puis-
sance du système hybride est en
action (restriction de la puissance au
maximum possible)
Le système a évalué qu’une action plus
franche sur les freins qu’en temps normal
est nécessaire.
Écran multifonctionnel et affichage tête
haute (sur modèles équipés): “Freinez!”
Témoin de désactivation du PKSB: Éteint
Signal sonore: Bip court
 Le contrôle par freinage est en
action
Le système a évalué qu’un freinage
d’urgence est nécessaire.
Écran multifonctionnel et affichage tête
haute (sur modèles équipés): “Freinez!”
Témoin de désactivation du PKSB: Éteint
Signal sonore: Bip court
 Le véhicule est arrêté sur action du
système
Le véhicule est arrêté par la mise en action
du contrôle par freinage.
Écran multifonctionnel et affichage tête
haute (sur modèles équipés): “Enfoncez la
pédale de frein.” (Si vous n’appuyez pas sur
la pédale d’accélérateur, “Enfoncez la
pédale de frein” est affiché.)
Témoin de désactivation du PKSB: Allumé
Signal sonore: Bip court
Si le freinage d’aide au stationnement
évalue qu’une collision est possible
avec un obstacle détecté, la puissance
Indication visuelle et sonore du
contrôle par réduction de la
puissance du système hybride
et du contrôle par freinage
Présentation générale du sys-
tème

300
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
4-5. Utilisation des systèmes d’aide à la conduite

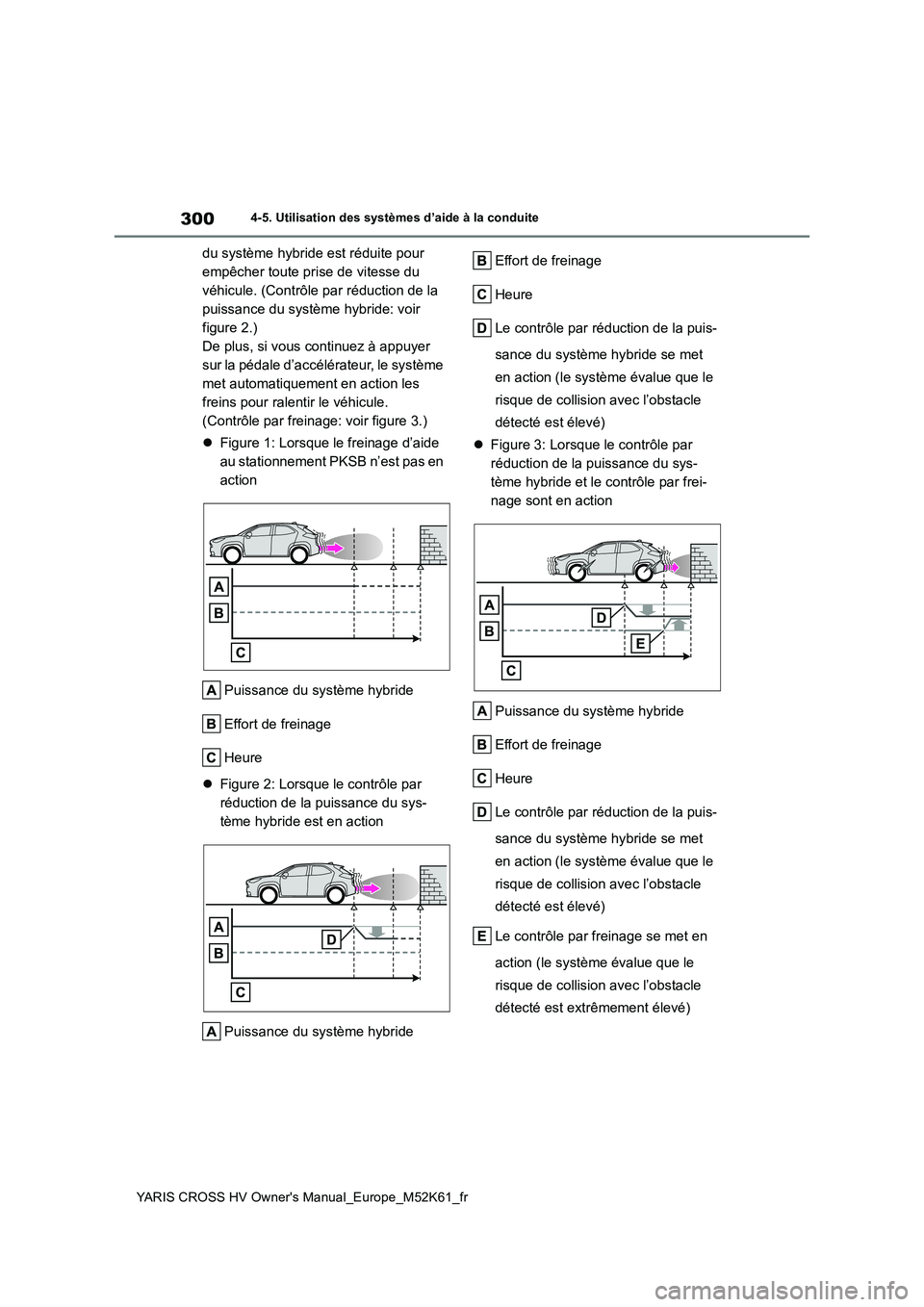

du système hybride est réduite pour
empêcher toute prise de vitesse du
véhicule. (Contrôle par réduction de la
puissance du système hybride: voir
figure 2.)
De plus, si vous continuez à appuyer
sur la pédale d’accélérateur, le système
met automatiquement en action les
freins pour ralentir le véhicule.
(Contrôle par freinage: voir figure 3.)
 Figure 1: Lorsque le freinage d’aide
au stationnement PKSB n’est pas en
action
Puissance du système hybride
Effort de freinage
Heure
 Figure 2: Lorsque le contrôle par
réduction de la puissance du sys-
tème hybride est en action
Puissance du système hybride
Effort de freinage
Heure
Le contrôle par réduction de la puis-
sance du système hybride se met
en action (le système évalue que le
risque de collision avec l’obstacle
détecté est élevé)
 Figure 3: Lorsque le contrôle par
réduction de la puissance du sys-
tème hybride et le contrôle par frei-
nage sont en action
Puissance du système hybride
Effort de freinage
Heure
Le contrôle par réduction de la puis-
sance du système hybride se met
en action (le système évalue que le
risque de collision avec l’obstacle
détecté est élevé)
Le contrôle par freinage se met en
action (le système évalue que le
risque de collision avec l’obstacle
détecté est extrêmement élevé)

301
4
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite

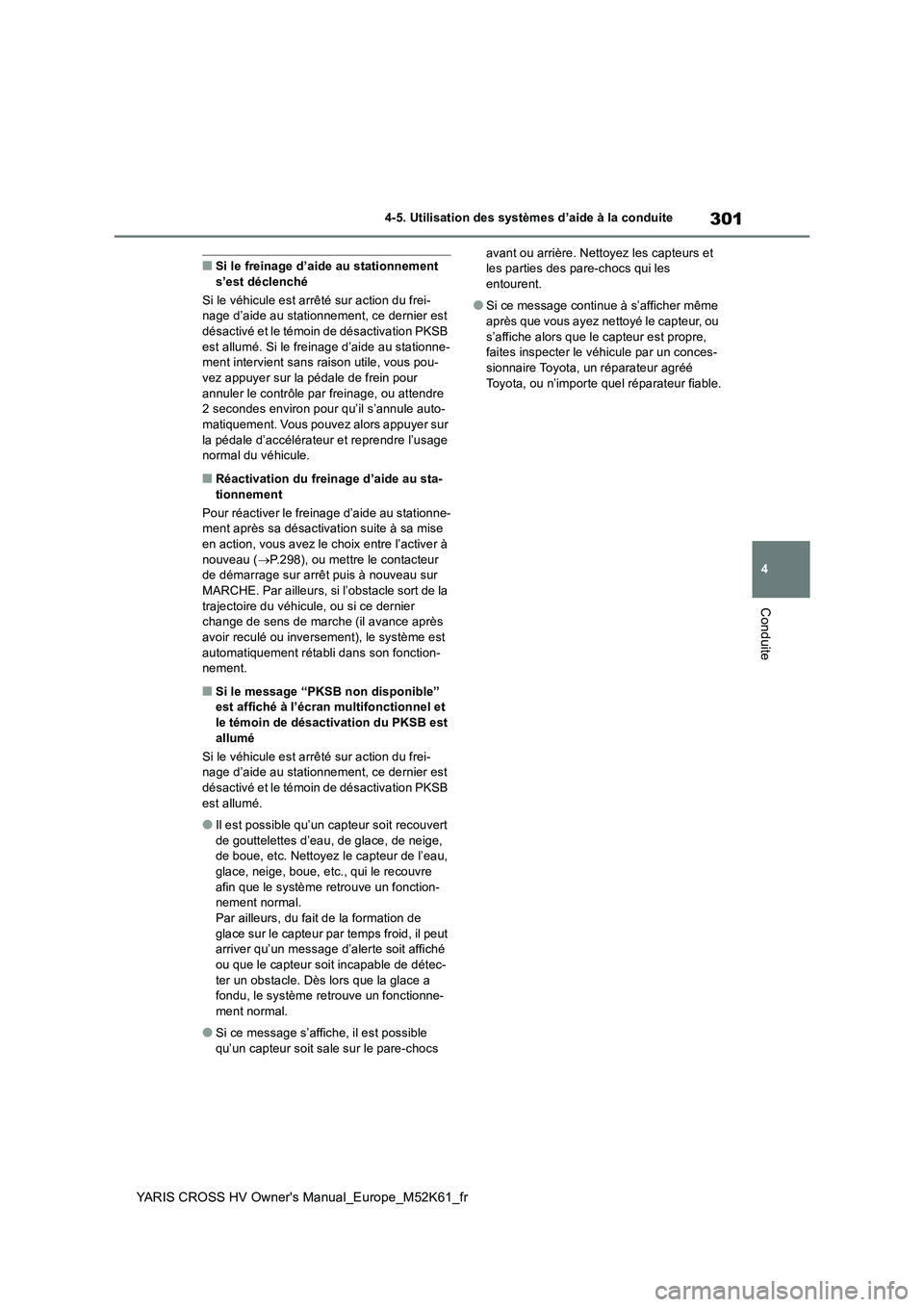

■Si le freinage d’aide au stationnement s’est déclenché
Si le véhicule est arrêté sur action du frei- nage d’aide au stationnement, ce dernier est
désactivé et le témoin de désactivation PKSB est allumé. Si le freinage d’aide au stationne-ment intervient sans raison utile, vous pou-
vez appuyer sur la pédale de frein pour annuler le contrôle par freinage, ou attendre 2 secondes environ pour qu’il s’annule auto-
matiquement. Vous pouvez alors appuyer sur la pédale d’accélérateur et reprendre l’usage normal du véhicule.
■Réactivation du freinage d’aide au sta-
tionnement
Pour réactiver le freinage d’aide au stationne- ment après sa désactivation suite à sa mise en action, vous avez le choix entre l’activer à
nouveau ( P.298), ou mettre le contacteur de démarrage sur arrêt puis à nouveau sur MARCHE. Par ailleurs, si l’obstacle sort de la
trajectoire du véhicule, ou si ce dernier change de sens de marche (il avance après avoir reculé ou inversement), le système est
automatiquement rétabli dans son fonction- nement.
■Si le message “PKSB non disponible” est affiché à l’écran multifonctionnel et
le témoin de désactivation du PKSB est allumé
Si le véhicule est arrêté sur action du frei- nage d’aide au stationnement, ce dernier est
désactivé et le témoin de désactivation PKSB est allumé.
●Il est possible qu’un capteur soit recouvert de gouttelettes d’eau, de glace, de neige, de boue, etc. Nettoyez le capteur de l’eau,
glace, neige, boue, etc., qui le recouvre afin que le système retrouve un fonction-nement normal.
Par ailleurs, du fait de la formation de glace sur le capteur par temps froid, il peut arriver qu’un message d’alerte soit affiché
ou que le capteur soit incapable de détec- ter un obstacle. Dès lors que la glace a fondu, le système retrouve un fonctionne-
ment normal.
●Si ce message s’affiche, il est possible
qu’un capteur soit sale sur le pare-chocs
avant ou arrière. Nettoyez les capteurs et les parties des pare-chocs qui les entourent.
●Si ce message continue à s’afficher même après que vous ayez nettoyé le capteur, ou
s’affiche alors que le capteur est propre, faites inspecter le véhicule par un conces-sionnaire Toyota, un réparateur agréé
Toyota, ou n’importe quel réparateur fiable.

302
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
4-5. Utilisation des systèmes d’aide à la conduite

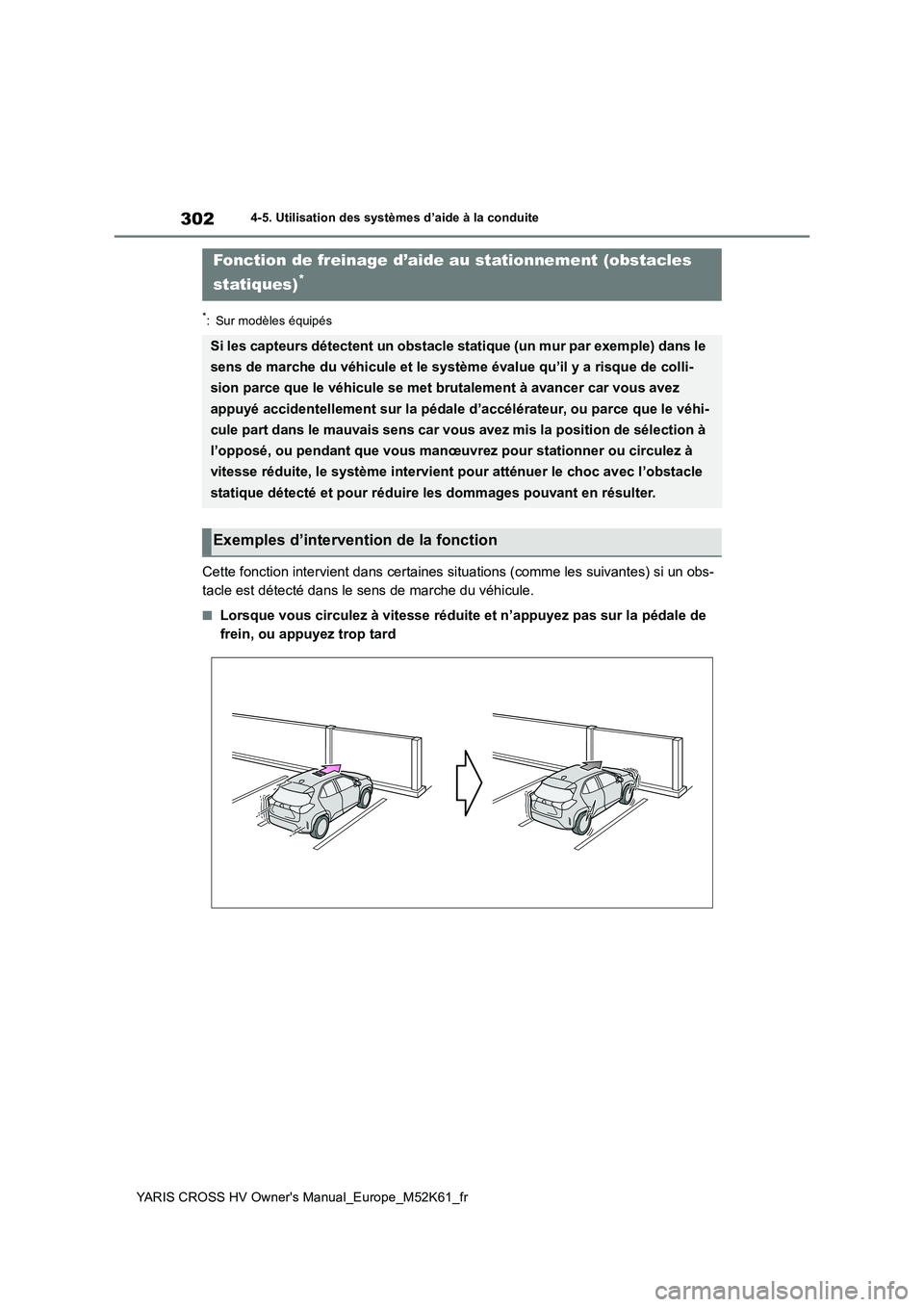

*: Sur modèles équipés
Cette fonction intervient dans certaines situations (comme les suivantes) si un obs-
tacle est détecté dans le sens de marche du véhicule.
■Lorsque vous circulez à vitesse réduite et n’appuyez pas sur la pédale de
frein, ou appuyez trop tard
Fonction de freinage d’aide au stationnement (obstacles
statiques)*
Si les capteurs détectent un obstacle statique (un mur par exem ple) dans le
sens de marche du véhicule et le système évalue qu’il y a risqu e de colli-
sion parce que le véhicule se met brutalement à avancer car vou s avez
appuyé accidentellement sur la pédale d’accélérateur, ou parce que le véhi-
cule part dans le mauvais sens car vous avez mis la position de sélection à
l’opposé, ou pendant que vous manœuvrez pour stationner ou circ ulez à
vitesse réduite, le système intervient pour atténuer le choc av ec l’obstacle
statique détecté et pour réduire les dommages pouvant en résult er.
Exemples d’intervention de la fonction

303
4
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite

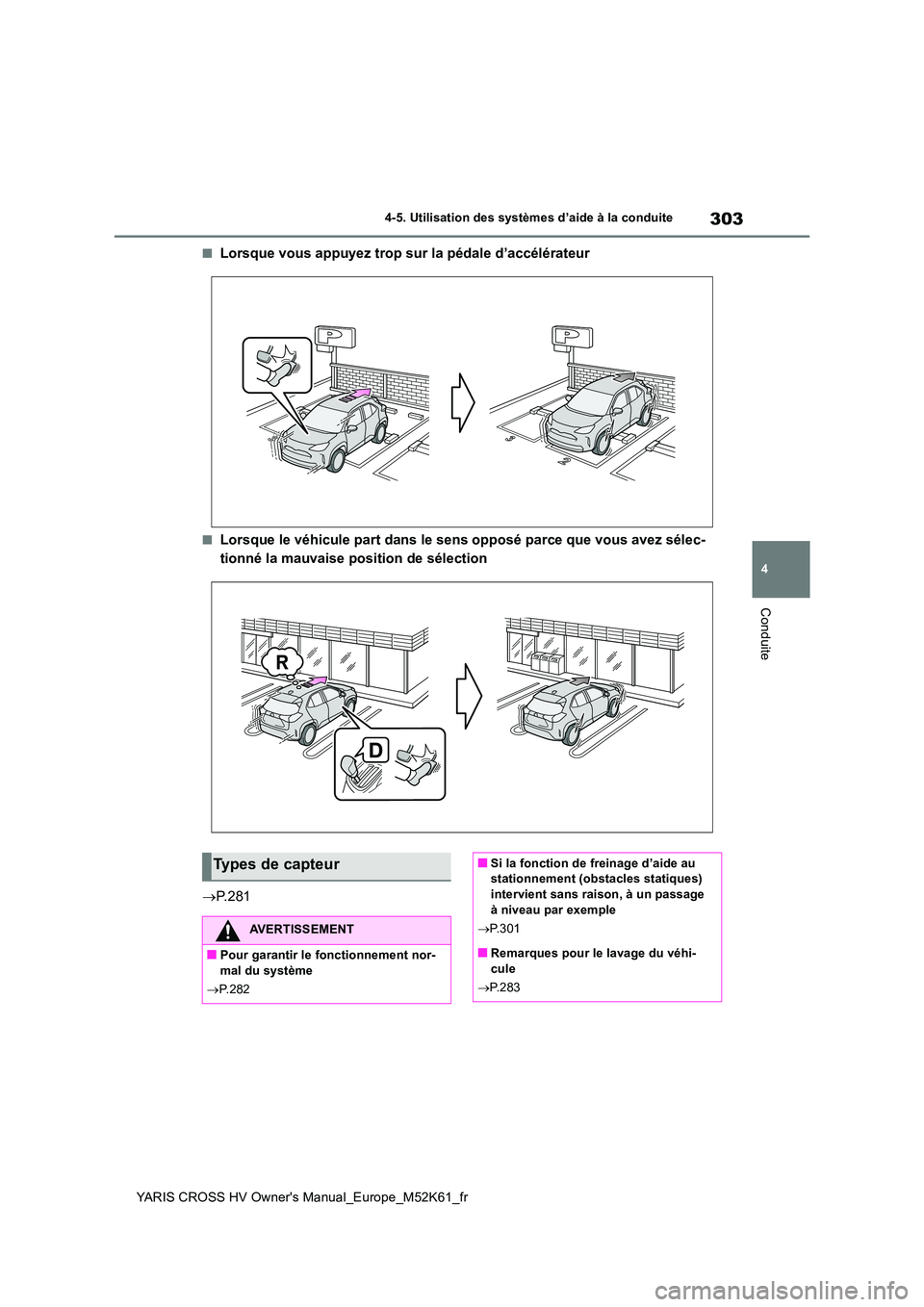

■Lorsque vous appuyez trop sur la pédale d’accélérateur
■Lorsque le véhicule part dans le sens opposé parce que vous avez sélec-
tionné la mauvaise position de sélection
 P. 2 8 1
Types de capteur
AVERTISSEMENT
■Pour garantir le fonctionnement nor- mal du système
 P.282
■Si la fonction de freinage d’aide au stationnement (obstacles statiques)
intervient sans raison, à un passage à niveau par exemple
 P.301
■Remarques pour le lavage du véhi-
cule
 P.283

304
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
4-5. Utilisation des systèmes d’aide à la conduite

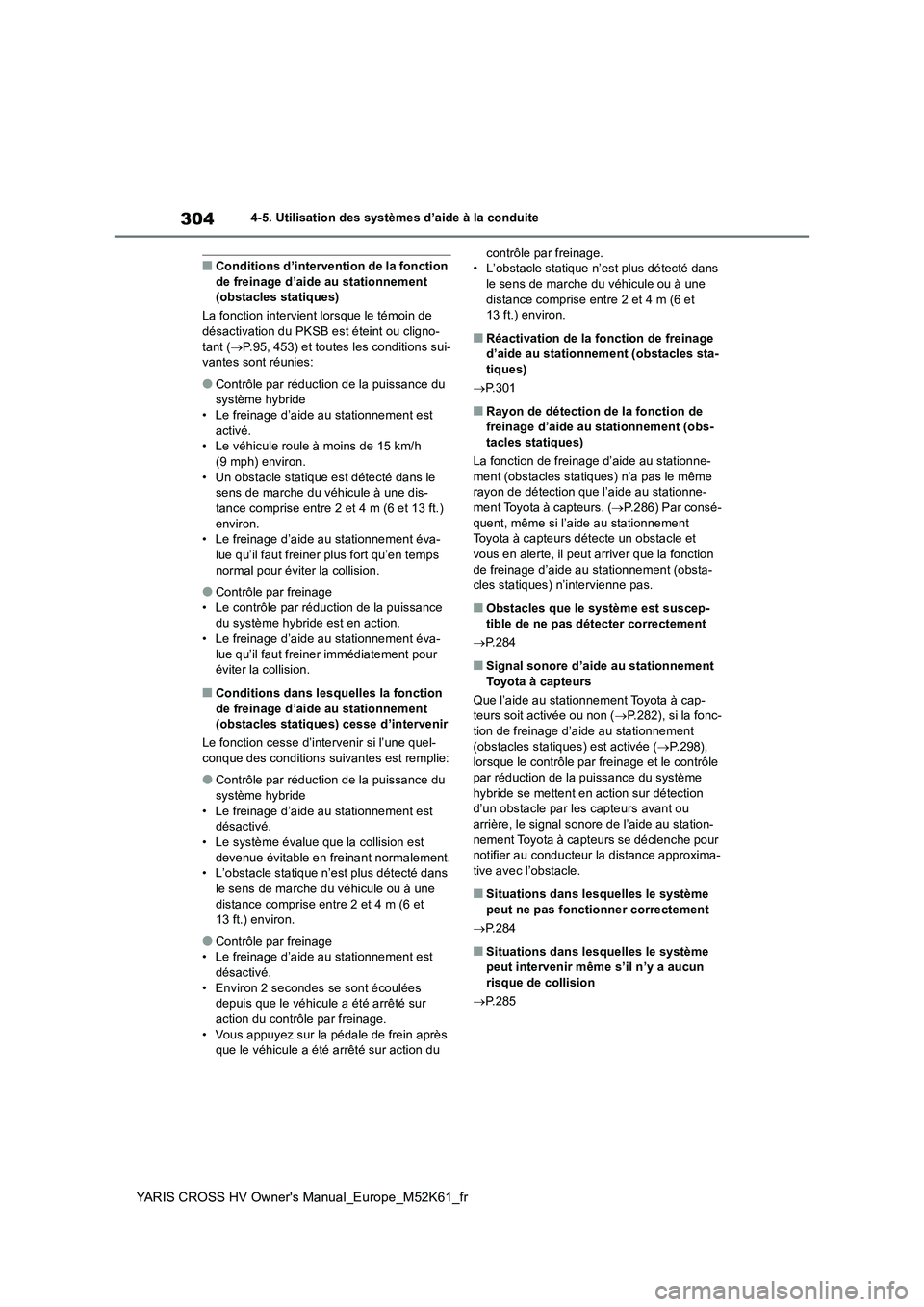

■Conditions d’intervention de la fonction de freinage d’aide au stationnement (obstacles statiques)
La fonction intervient lorsque le témoin de
désactivation du PKSB est éteint ou cligno- tant ( P.95, 453) et toutes les conditions sui- vantes sont réunies:
●Contrôle par réduction de la puissance du système hybride
• Le freinage d’aide au stationnement est activé.• Le véhicule roule à moins de 15 km/h
(9 mph) environ. • Un obstacle statique est détecté dans le sens de marche du véhicule à une dis-
tance comprise entre 2 et 4 m (6 et 13 ft.) environ.• Le freinage d’aide au stationnement éva-
lue qu’il faut freiner plus fort qu’en temps normal pour éviter la collision.
●Contrôle par freinage• Le contrôle par réduction de la puissance du système hybride est en action.
• Le freinage d’aide au stationnement éva- lue qu’il faut freiner immédiatement pour éviter la collision.
■Conditions dans lesquelles la fonction
de freinage d’aide au stationnement (obstacles statiques) cesse d’intervenir
Le fonction cesse d’intervenir si l’une quel- conque des conditions suivantes est remplie:
●Contrôle par réduction de la puissance du système hybride
• Le freinage d’aide au stationnement est désactivé.• Le système évalue que la collision est
devenue évitable en freinant normalement. • L’obstacle statique n’est plus détecté dans le sens de marche du véhicule ou à une
distance comprise entre 2 et 4 m (6 et 13 ft.) environ.
●Contrôle par freinage• Le freinage d’aide au stationnement est désactivé.
• Environ 2 secondes se sont écoulées depuis que le véhicule a été arrêté sur action du contrôle par freinage.
• Vous appuyez sur la pédale de frein après que le véhicule a été arrêté sur action du
contrôle par freinage. • L’obstacle statique n’est plus détecté dans le sens de marche du véhicule ou à une
distance comprise entre 2 et 4 m (6 et 13 ft.) environ.
■Réactivation de la fonction de freinage d’aide au stationnement (obstacles sta-
tiques)
 P.301
■Rayon de détection de la fonction de freinage d’aide au stationnement (obs-tacles statiques)
La fonction de freinage d’aide au stationne-
ment (obstacles statiques) n’a pas le même rayon de détection que l’aide au stationne-ment Toyota à capteurs. ( P.286) Par consé-
quent, même si l’aide au stationnement Toyota à capteurs détecte un obstacle et vous en alerte, il peut arriver que la fonction
de freinage d’aide au stationnement (obsta- cles statiques) n’intervienne pas.
■Obstacles que le système est suscep-tible de ne pas détecter correctement
 P.284
■Signal sonore d’aide au stationnement
Toyota à capteurs
Que l’aide au stationnement Toyota à cap- teurs soit activée ou non ( P.282), si la fonc- tion de freinage d’aide au stationnement
(obstacles statiques) est activée ( P.298), lorsque le contrôle par freinage et le contrôle par réduction de la puissance du système
hybride se mettent en action sur détection d’un obstacle par les capteurs avant ou arrière, le signal sonore de l’aide au station-
nement Toyota à capteurs se déclenche pour notifier au conducteur la distance approxima-tive avec l’obstacle.
■Situations dans lesquelles le système
peut ne pas fonctionner correctement
 P.284
■Situations dans lesquelles le système peut intervenir même s’il n’y a aucun risque de collision
 P.285

305
4
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
*: Sur modèles équipés

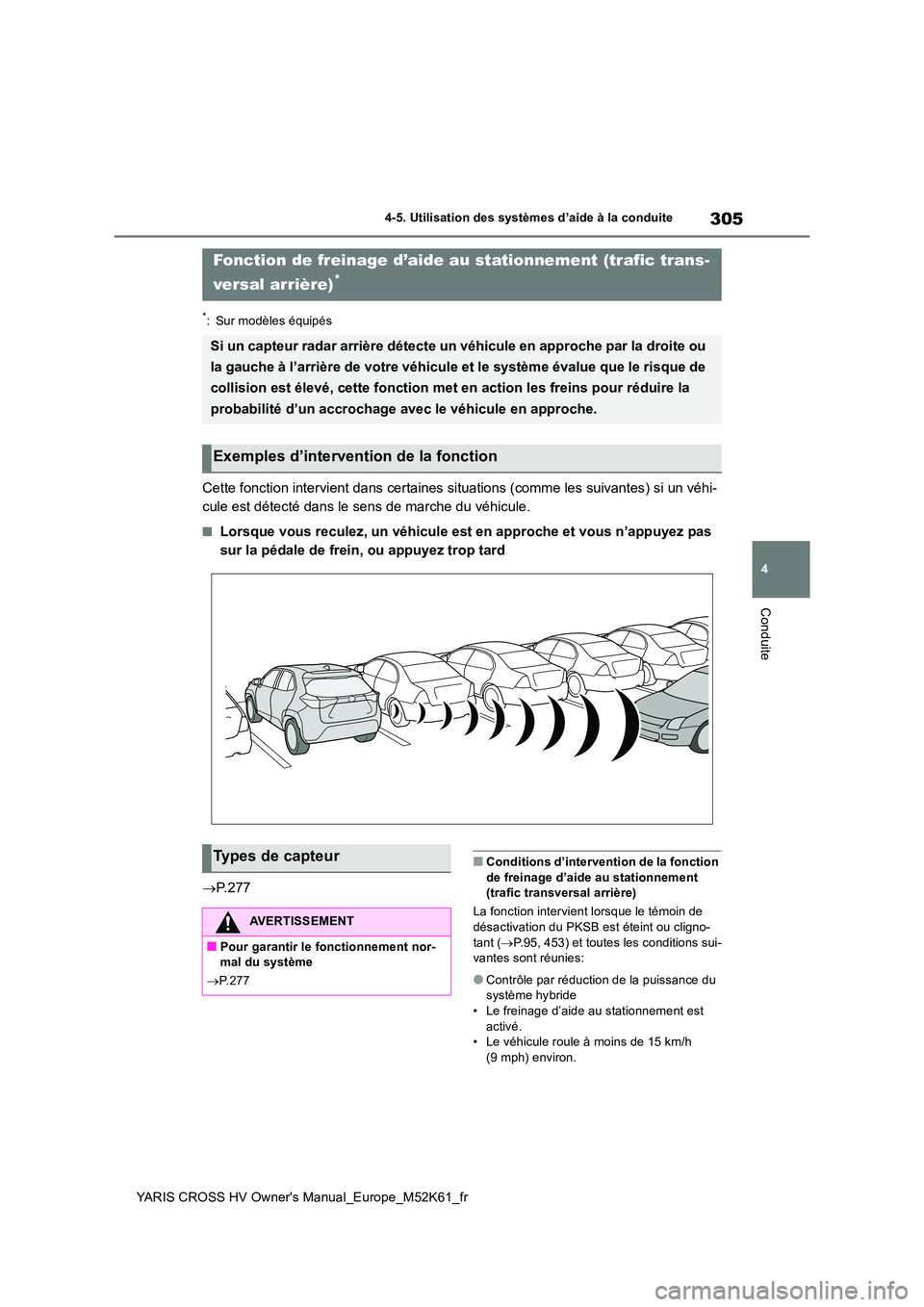

Cette fonction intervient dans certaines situations (comme les suivantes) si un véhi-
cule est détecté dans le sens de marche du véhicule.
■Lorsque vous reculez, un véhicule est en approche et vous n’app uyez pas
sur la pédale de frein, ou appuyez trop tard
 P. 2 7 7
■Conditions d’intervention de la fonction
de freinage d’aide au stationnement (trafic transversal arrière)
La fonction intervient lorsque le témoin de désactivation du PKSB est éteint ou cligno-
tant ( P.95, 453) et toutes les conditions sui- vantes sont réunies:
●Contrôle par réduction de la puissance du système hybride
• Le freinage d’aide au stationnement est activé.• Le véhicule roule à moins de 15 km/h
(9 mph) environ.
Fonction de freinage d’aide au stationnement (trafic trans-
versal arrière)*
Si un capteur radar arrière détecte un véhicule en approche par la droite ou
la gauche à l’arrière de votre véhicule et le système évalue qu e le risque de
collision est élevé, cette fonction met en action les freins po ur réduire la
probabilité d’un accrochage avec le véhicule en approche.
Exemples d’intervention de la fonction
Types de capteur
AVERTISSEMENT
■Pour garantir le fonctionnement nor- mal du système
 P.277

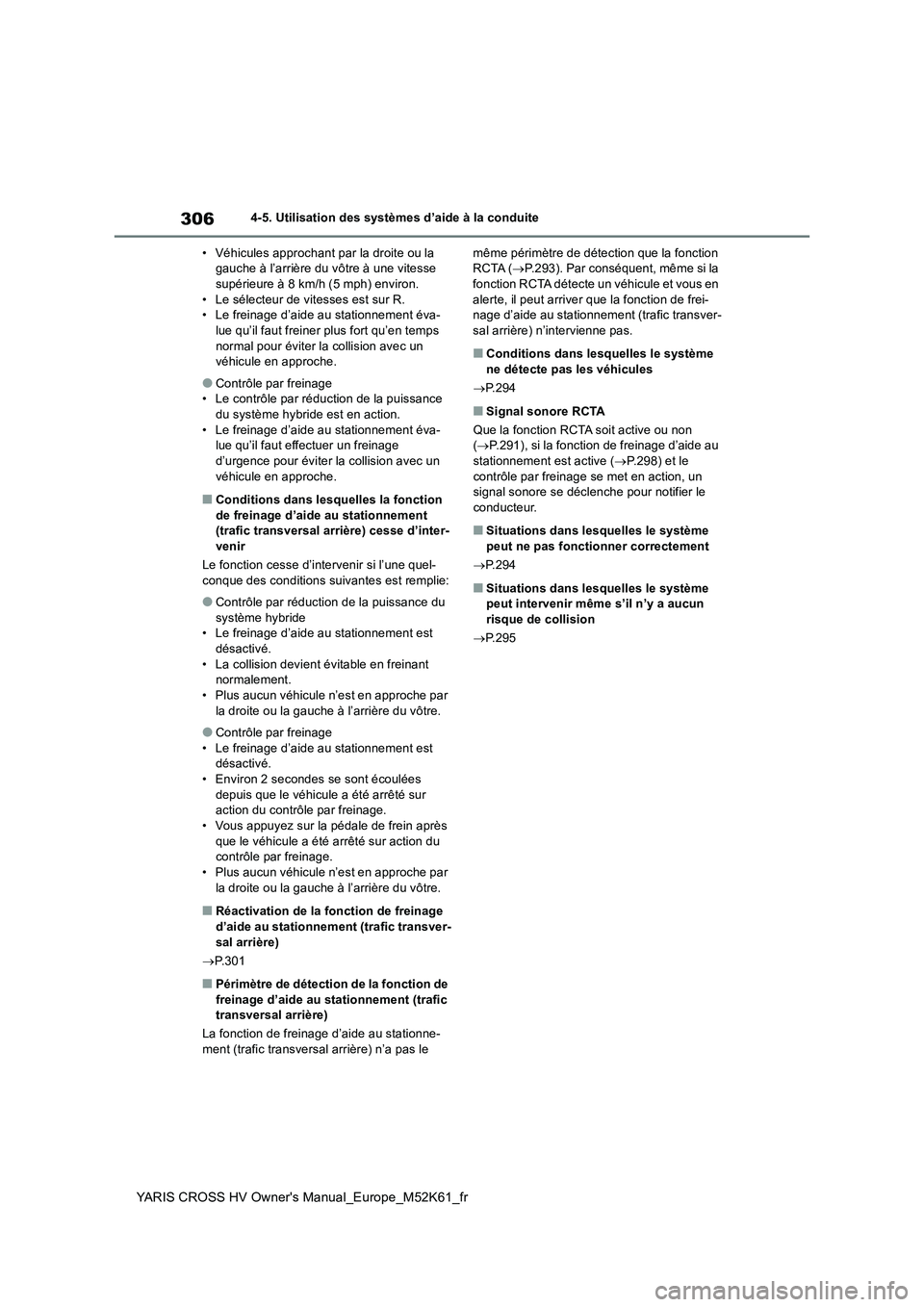

306
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
4-5. Utilisation des systèmes d’aide à la conduite
• Véhicules approchant par la droite ou la gauche à l’arrière du vôtre à une vitesse supérieure à 8 km/h (5 mph) environ.
• Le sélecteur de vitesses est sur R. • Le freinage d’aide au stationnement éva-lue qu’il faut freiner plus fort qu’en temps
normal pour éviter la collision avec un véhicule en approche.
●Contrôle par freinage• Le contrôle par réduction de la puissance du système hybride est en action.
• Le freinage d’aide au stationnement éva- lue qu’il faut effectuer un freinage d’urgence pour éviter la collision avec un
véhicule en approche.
■Conditions dans lesquelles la fonction de freinage d’aide au stationnement (trafic transversal arrière) cesse d’inter-
venir
Le fonction cesse d’intervenir si l’une quel- conque des conditions suivantes est remplie:
●Contrôle par réduction de la puissance du système hybride• Le freinage d’aide au stationnement est
désactivé. • La collision devient évitable en freinant normalement.
• Plus aucun véhicule n’est en approche par la droite ou la gauche à l’arrière du vôtre.
●Contrôle par freinage• Le freinage d’aide au stationnement est désactivé.
• Environ 2 secondes se sont écoulées depuis que le véhicule a été arrêté sur action du contrôle par freinage.
• Vous appuyez sur la pédale de frein après que le véhicule a été arrêté sur action du contrôle par freinage.
• Plus aucun véhicule n’est en approche par la droite ou la gauche à l’arrière du vôtre.
■Réactivation de la fonction de freinage d’aide au stationnement (trafic transver-
sal arrière)
 P.301
■Périmètre de détection de la fonction de freinage d’aide au stationnement (trafic transversal arrière)
La fonction de freinage d’aide au stationne-
ment (trafic transversal arrière) n’a pas le
même périmètre de détection que la fonction RCTA ( P.293). Par conséquent, même si la fonction RCTA détecte un véhicule et vous en
alerte, il peut arriver que la fonction de frei- nage d’aide au stationnement (trafic transver-sal arrière) n’intervienne pas.
■Conditions dans lesquelles le système
ne détecte pas les véhicules
 P.294
■Signal sonore RCTA
Que la fonction RCTA soit active ou non ( P.291), si la fonction de freinage d’aide au stationnement est active ( P.298) et le
contrôle par freinage se met en action, un signal sonore se déclenche pour notifier le conducteur.
■Situations dans lesquelles le système
peut ne pas fonctionner correctement
 P.294
■Situations dans lesquelles le système peut intervenir même s’il n’y a aucun risque de collision
 P.295

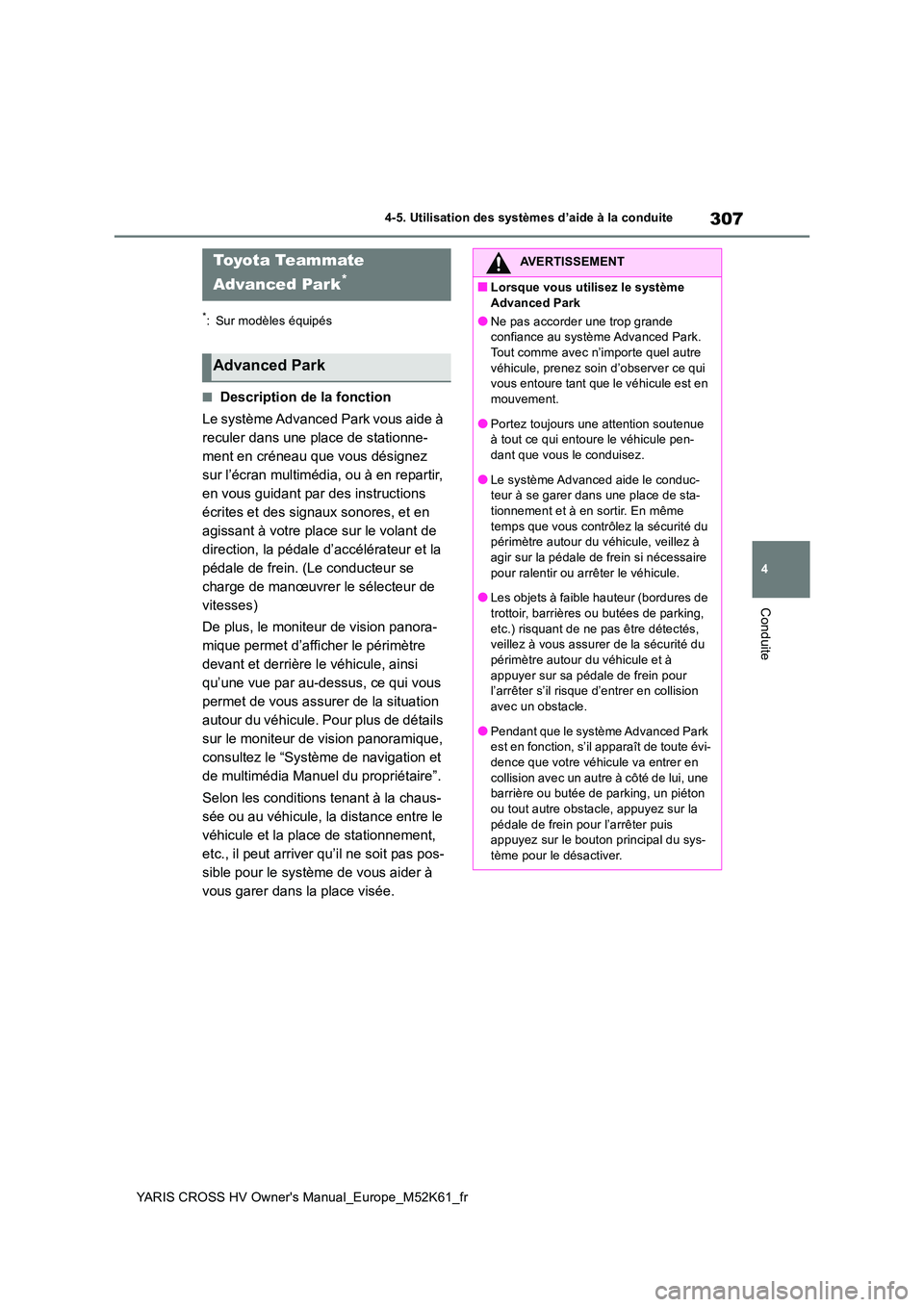

307
4
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
*: Sur modèles équipés
■Description de la fonction
Le système Advanced Park vous aide à
reculer dans une place de stationne-
ment en créneau que vous désignez
sur l’écran multimédia, ou à en repartir,
en vous guidant par des instructions
écrites et des signaux sonores, et en
agissant à votre place sur le volant de
direction, la pédale d’accélérateur et la
pédale de frein. (Le conducteur se
charge de manœuvrer le sélecteur de
vitesses)
De plus, le moniteur de vision panora-
mique permet d’afficher le périmètre
devant et derrière le véhicule, ainsi
qu’une vue par au-dessus, ce qui vous
permet de vous assurer de la situation
autour du véhicule. Pour plus de détails
sur le moniteur de vision panoramique,
consultez le “Système de navigation et
de multimédia Manuel du propriétaire”.
Selon les conditions tenant à la chaus-
sée ou au véhicule, la distance entre le
véhicule et la place de stationnement,
etc., il peut arriver qu’il ne soit pas pos-
sible pour le système de vous aider à
vous garer dans la place visée.
Toyo t a Te a m m at e
Advanced Park*
Advanced Park
AVERTISSEMENT
■Lorsque vous utilisez le système
Advanced Park
●Ne pas accorder une trop grande confiance au système Advanced Park. Tout comme avec n’importe quel autre
véhicule, prenez soin d’observer ce qui vous entoure tant que le véhicule est en mouvement.
●Portez toujours une attention soutenue à tout ce qui entoure le véhicule pen-dant que vous le conduisez.
●Le système Advanced aide le conduc-teur à se garer dans une place de sta-tionnement et à en sortir. En même
temps que vous contrôlez la sécurité du périmètre autour du véhicule, veillez à agir sur la pédale de frein si nécessaire
pour ralentir ou arrêter le véhicule.
●Les objets à faible hauteur (bordures de trottoir, barrières ou butées de parking,
etc.) risquant de ne pas être détectés, veillez à vous assur er de la sécurité du périmètre autour du véhicule et à
appuyer sur sa pédale de frein pour l’arrêter s’il risque d’entrer en collision avec un obstacle.
●Pendant que le système Advanced Park est en fonction, s’il apparaît de toute évi-
dence que votre véhicule va entrer en collision avec un autre à côté de lui, une barrière ou butée de parking, un piéton
ou tout autre obstacle, appuyez sur la pédale de frein pour l’arrêter puis appuyez sur le bouton principal du sys-
tème pour le désactiver.

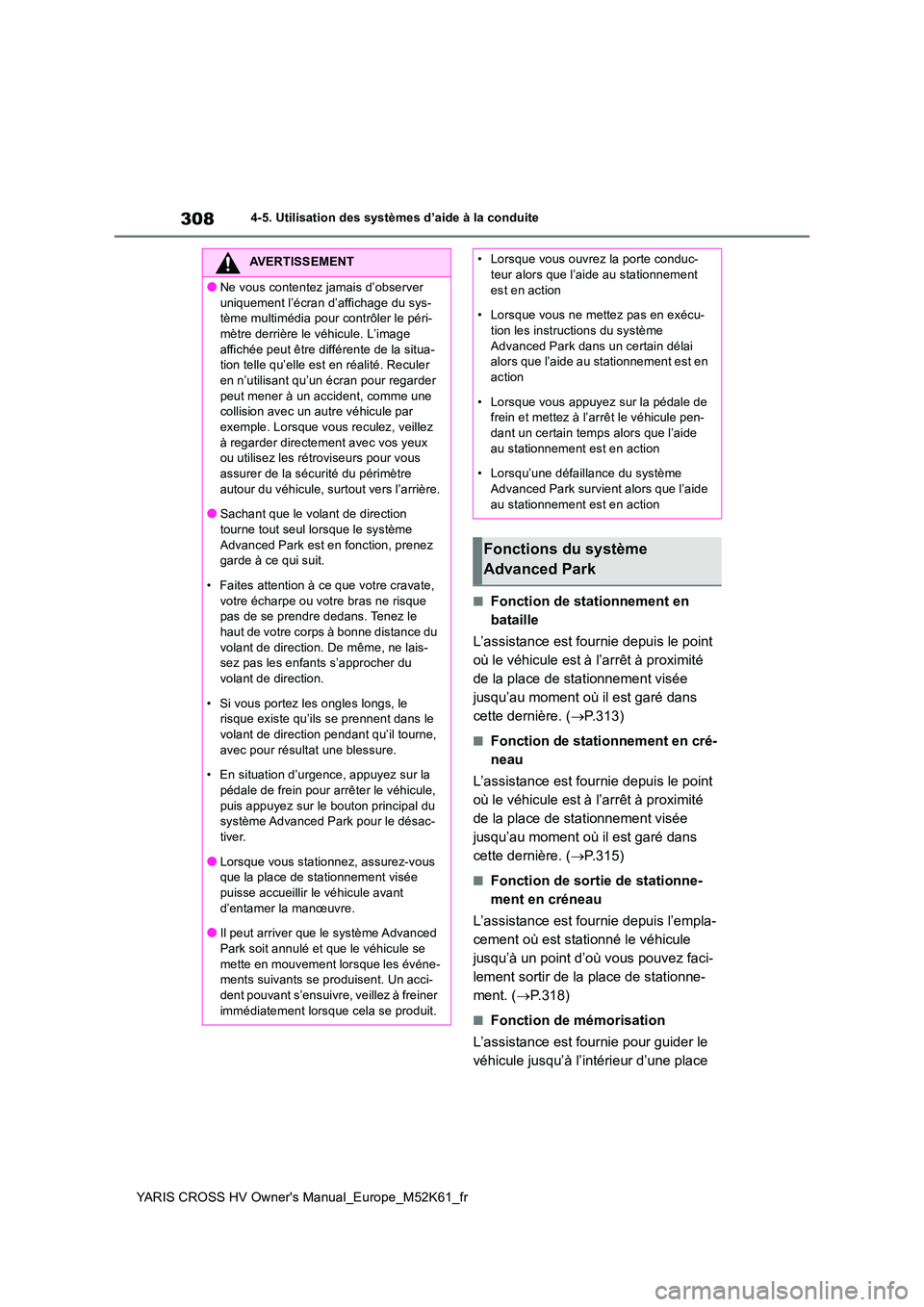

308
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
4-5. Utilisation des systèmes d’aide à la conduite
■Fonction de stationnement en
bataille
L’assistance est fournie depuis le point
où le véhicule est à l’arrêt à proximité
de la place de stationnement visée
jusqu’au moment où il est garé dans
cette dernière. ( P.313)
■Fonction de stationnement en cré-
neau
L’assistance est fournie depuis le point
où le véhicule est à l’arrêt à proximité
de la place de stationnement visée
jusqu’au moment où il est garé dans
cette dernière. ( P.315)
■Fonction de sortie de stationne-
ment en créneau
L’assistance est fournie depuis l’empla-
cement où est stationné le véhicule
jusqu’à un point d’où vous pouvez faci-
lement sortir de la place de stationne-
ment. ( P.318)
■Fonction de mémorisation
L’assistance est fournie pour guider le
véhicule jusqu’à l’intérieur d’une place
AVERTISSEMENT
●Ne vous contentez jamais d’observer
uniquement l’écran d’affichage du sys- tème multimédia pour contrôler le péri-mètre derrière le véhicule. L’image
affichée peut être différente de la situa- tion telle qu’elle est en réalité. Reculer en n’utilisant qu’un écran pour regarder
peut mener à un accident, comme une collision avec un autre véhicule par exemple. Lorsque vous reculez, veillez
à regarder directement avec vos yeux ou utilisez les rétroviseurs pour vous assurer de la sécurité du périmètre
autour du véhicule, surtout vers l’arrière.
●Sachant que le volant de direction tourne tout seul lorsque le système
Advanced Park est en fonction, prenez garde à ce qui suit.
• Faites attention à ce que votre cravate,
votre écharpe ou votre bras ne risque pas de se prendre dedans. Tenez le haut de votre corps à bonne distance du
volant de direction. De même, ne lais- sez pas les enfants s’approcher du volant de direction.
• Si vous portez les ongles longs, le risque existe qu’ils se prennent dans le
volant de direction pendant qu’il tourne, avec pour résultat une blessure.
• En situation d’urgence, appuyez sur la
pédale de frein pour arrêter le véhicule, puis appuyez sur le bouton principal du système Advanced Park pour le désac-
tiver.
●Lorsque vous stationnez, assurez-vous que la place de stationnement visée
puisse accueillir le véhicule avant d’entamer la manœuvre.
●Il peut arriver que le système Advanced
Park soit annulé et que le véhicule se mette en mouvement lorsque les événe-ments suivants se produisent. Un acci-
dent pouvant s’ensuivre, veillez à freiner immédiatement lorsque cela se produit.
• Lorsque vous ouvrez la porte conduc-teur alors que l’aide au stationnement
est en action
• Lorsque vous ne mettez pas en exécu- tion les instructions du système
Advanced Park dans un certain délai alors que l’aide au stationnement est en action
• Lorsque vous appuyez sur la pédale de frein et mettez à l’arrêt le véhicule pen-dant un certain temps alors que l’aide
au stationnement est en action
• Lorsqu’une défaillance du système Advanced Park survient alors que l’aide
au stationnement est en action
Fonctions du système
Advanced Park
