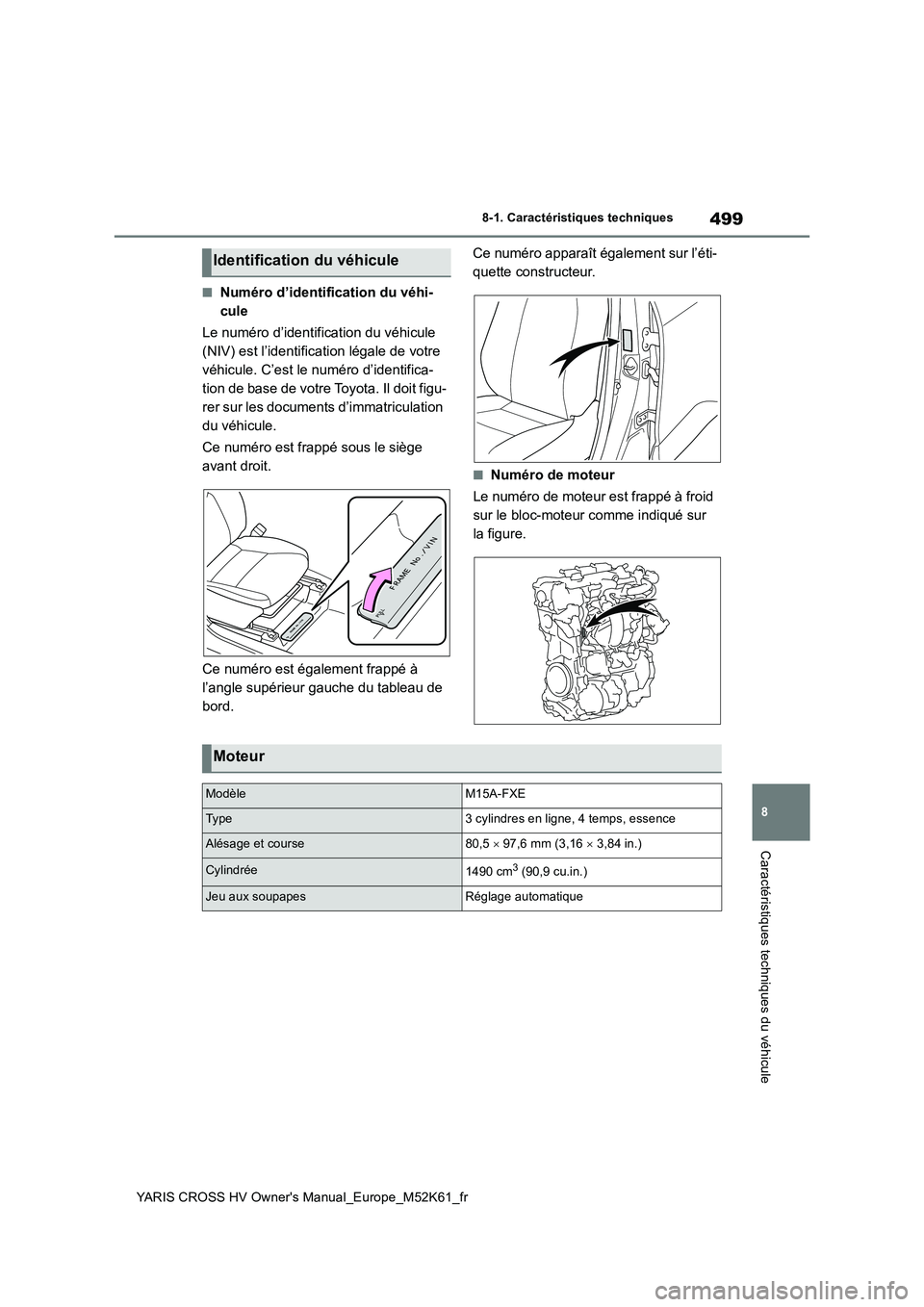

YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
8-1. Caractéristiques techniques
Caractéristiques techniques du véhicule
■Numéro d’identification du véhi-
cule
Le numéro d’identification du véhicule
(NIV) est l’identification légale de votre
véhicule. C’est le numéro d’identifica-
tion de base de votre Toyota. Il doit figu-
rer sur les documents d’immatriculation
du véhicule.
Ce numéro est frappé sous le siège
avant droit.
Ce numéro est également frappé à
l’angle supérieur gauche du tableau de
bord.
Ce numéro apparaît également sur l’éti-
quette constructeur.
■Numéro de moteur
Le numéro de moteur est frappé à froid
sur le bloc-moteur comme indiqué sur
la figure.
Identification du véhicule
Moteur
ModèleM15A-FXE
Ty p e3 cylindres en ligne, 4 temps, essence
Alésage et course80,5  97,6 mm (3,16  3,84 in.)
Cylindrée1490 cm3 (90,9 cu.in.)
Jeu aux soupapesRéglage automatique

500
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
8-1. Caractéristiques techniques
■Contenance en huile (vidange et
remplissage [référence*])*: La contenance en huile moteur est une
valeur de référence à utiliser lors de la
Carburant
Type de carburant
Lorsque la station essence affiche la signalé-
tique suivante pour identifier les carburants,
utilisez exclusivement un carburant d’un des
types suivants.
Zone de l’UE:
Essence sans plomb conforme à la norme
européenne EN228 uniquement
Hors zone de l’UE:
Essence sans plomb uniquement
Indice d’octane recherche95 ou supérieur
Contenance du réservoir de carburant
(Référence)36,0 L (9,5 gal., 7,9 Imp.gal.)
Moteur électrique (moteur de traction)
Ty p eMoteur électrique synchrone à aimant perma-
nent
Puissance maximum59 kW
Couple maximum141 N•m (14,4 kgf•m, 104 ft•lbf)
Batterie du système hybride (batterie de traction)
Ty p eBatterie lithium-ion
Tension3,7 V/élément
Contenance4,3 Ah
Quantité48 éléments
Tension nominale177,6 V
Circuit de lubrificationAvec filtre3,6 L (3,8 qt., 3,2 Imp.qt.)
Sans filtre3,3 L (3,5 qt., 2,9 Imp.qt.)

501
8
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
8-1. Caractéristiques techniques
Caractéristiques techniques du véhicule
vidange. Montez le moteur thermique en
température puis arrêtez le système
hybride, attendez plus de 5 minutes, et
vérifiez le niveau d’huile à la jauge.
■Choix de l’huile moteur
Moteur à essence 
Votre véhicule Toyota utilise l’huile
“Toyota Genuine Motor Oil «Huile
moteur Toyota d’origine»”. Toyota vous
recommande d’utiliser l’huile préconi-
sée “Toyota Genuine Motor Oil «Huile
moteur Toyota d’origine»”. Il est égale-
ment possible d’utiliser une autre huile
pour moteur de qualité équivalente.
Qualité d’huile:
0W-8: JASO GLV-1
0W-16:
Huile moteur multigrade ILSAC GF-6B
ou API grade SN “Resource-Conser-
ving”, SN PLUS “Resource-Conser-
ving” ou SP “Resource-Conserving”
0W-20 et 5W-30:
Huile moteur multigrade ILSAC GF-6A
ou API grade SM “Energy-Conserving”,
SN “Resource-Conserving”, SN PLUS
“Resource-Conserving” ou SP
“Resource-Conserving”
Viscosité préconisée (SAE):
De préférence
Plage de températures probable
avant la prochaine vidange
L’huile utilisée pour votre véhicule
Toyota à sa sortie d’usine est de type
SAE 0W-8; c’est le meilleur choix en
termes d’économie de carburant et de
qualité de démarrage par temps froid.
Si vous ne disposez pas d’huile SAE
0W-8, vous pouvez utiliser une huile
SAE 0W-16 ou 0W-20. Cependant,
celle-ci devra être remplacée par de
l’huile SAE 0W-8 lors de la vidange sui-
vante.
Viscosité de l’huile (indice 0W-8 pris en
exemple pour l’explication qui suit):
• La valeur 0W de l’indice 0W-8
indique l’aptitude de l’huile à faciliter
le démarrage à froid. Les huiles dont
l’indice de viscosité (chiffre figurant
devant la lettre W) est inférieur faci-
litent encore davantage les démar-
rages par temps froid.
• La valeur 8 de l’indice 0W-8 indique
la viscosité de l’huile à chaud. Une
huile dont l’indice de viscosité est
plus élevé (la valeur est plus grande)
est mieux adaptée si le véhicule est
utilisé aux vitesses soutenues ou
soumis aux fortes charges (condi-
tions d’utilisation extrêmes).
Comment lire les étiquettes des bidons
d’huile:
Sur la plupart des bidons d’huile
figurent l’un ou l’autre des deux sym-
boles d’identification API, voire les
deux, afin de vous permettre de faire le
bon choix.

502
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
8-1. Caractéristiques techniques
Pastille JASO GLV-1
Symbole de service API
Partie supérieure: “API SERVICE SP” cor-
respond à la désignation de la qualité d’huile
selon l’API (American Petroleum Institute).
Partie centrale: “SAE 0W-16” correspond à
l’indice de viscosité selon la SAE.
Partie inférieure: La mention “Resource-
Conserving” signifie que l’huile est propre à
favoriser les économies de carburant et la
protection de l’environnement.
Symbole d’homologation ILSAC
Le symbole d’homologation ILSAC (Interna-
tional Lubricant Specification Advisory Com-
mittee) figure sur la face avant du contenant.

503
8
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
8-1. Caractéristiques techniques
Caractéristiques techniques du véhicule
Circuit de refroidissement
Contenance
(Référence)
Moteur à
essence4,7 L (5,0 qt., 4,1 Imp.qt.)
Module de
commande de
puissance
1,3 L (1,4 qt., 1,1 Imp.qt.)
Type de liquide de refroidisse-
ment
Entre les deux suivants, utilisez l’un ou l’autre:
 “Toyota Super Long Life Coolant «Liquide de refroidisse-
ment Toyota super longue durée»”
 Équivalent haut de gamme, à base d’éthylène glycol, ne
contenant ni silicates, ni amines, ni nitrites, ni borates, et à
technologie des acides organiques hybrides pour une
longue tenue dans le temps
Ne pas utiliser d’eau pure seule.
Système d’allumage (bougie d’allumage)
MarqueDENSO FC16HR-Q8
NGK DILKAR6T8
Jeu entre électrodes0,8 mm (0,031 in.)
NOTE
■Bougies à électrode en iridium
Utilisez uniquement des bougies à é lectrode en iridium. Ne pas régler le jeu aux électrodes
des bougies d’allumage.
Circuit électrique (batterie 12 V)
Tension ouverte à 20°C (68°F):
12,0 V ou plus
(Mettez le contacteur de démarrage sur arrêt puis
allumez les projecteurs en feux de route pendant 30
secondes.)
Intensités de charge
Charge rapide
Charge lente
15 A maxi.
5 A maxi.

504
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
8-1. Caractéristiques techniques
*: La contenance en huile est indiquée à titre de référence.
Si un remplacement est nécessaire, prenez contact avec un conce ssionnaire Toyota, un
réparateur agréé Toyota, ou n’ importe quel réparateur fiable.
*: La contenance en huile indiquée est la quantité de référence.
Si un remplacement est nécessaire, prenez contact avec un conce ssionnaire Toyota, un
réparateur agréé Toyota, ou n’ importe quel réparateur fiable.
Transmission hybride
Contenance en huile*2,6 L (2,7 qt., 2,3 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS «Liquide ATF Toyota d’ori-
gine WS»”
NOTE
■Type d’huile de transmission hybride
L’utilisation de toute autre huile de transmission que celle pr éconisée peut faire apparaître des bruits et vibrations anormales et causer à terme des dommag es à la transmission de
votre véhicule.
Différentiel arrière (moteur électrique arrière) (modèles 4RM)
Contenance en huile*1,2 L (1,3 qt., 1,1 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS «Liquide ATF Toyota d’ori-
gine WS»”
NOTE
■Type d’huile de transmission
L’utilisation de toute autre huile de transmission que celle pr éconisée peut faire apparaître
des bruits et vibrations anormales et causer à terme des dommag es à la transmission de votre véhicule.
Freins
Hauteur de la pédale*188 mm (3,5 in.) mini.
Garde de la pédale1  6 mm (0,04  0,24 in.)
Témoin de frein de stationnement*2
Lorsqu’on tire sur le bouton de frein de stationnement
pendant 1 à 2 secondes: s’allume
Lorsqu’on appuie sur le bouton de frein de stationne-
ment pendant 1 à 2 secondes: s’éteint
Type de liquideSAE J1704 ou FMVSS No.116 DOT 4

505
8
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
8-1. Caractéristiques techniques
Caractéristiques techniques du véhicule
*1: Hauteur minimum de la pédale sous effort d’appui de 300 N (31,0 kgf, 67,4 lbf), système
hybride en marche.
*2: Veillez à confirmer que le témoin d’alerte de freinage (jaune) ne s’allume pas. (Si le témoin
d’alerte de freinage s’allume, voir P.93, 447.)
Pneus 16 pouces
Pneus 17 pouces
Pneus 18 pouces
Direction
JeuMoins de 30 mm (1,2 in.)
Pneus et jantes
Dimensions des pneus205/65R16 95H
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)
Pneu avant
230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Pneu arrière
220 kPa (2,2 kgf/cm2 ou bar, 32 psi)
Dimensions des jantes16  6 1/2J
Couple de serrage des écrous
de roues103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions des pneus215/55R17 94V
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)
Pneu avant
220 kPa (2,2 kgf/cm2 ou bar, 32 psi)
Pneu arrière
200 kPa (2,0 kgf/cm2 ou bar, 29 psi)
Dimensions des jantes17  7J
Couple de serrage des écrous
de roues103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions des pneus215/50R18 92V
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)
Pneu avant
220 kPa (2,2 kgf/cm2 ou bar, 32 psi)
Pneu arrière
200 kPa (2,0 kgf/cm2 ou bar, 29 psi)

506
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
8-1. Caractéristiques techniques
Roue de secours compacte (sur modèles équipés)
*: Sur modèles équipés
A: Ampoules à halogène HIR2
B: Ampoules à culot poussoir (ambre)
C: Ampoules à culot poussoir (blanc)
Dimensions des jantes18  7J
Couple de serrage des écrous
de roues103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions des pneusT145/90D16 106M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Dimensions des jantes16  4T
Couple de serrage des écrous
de roues103 N•m (10,5 kgf•m, 76 ft•lbf)
Ampoules
AmpoulesWTy p e
Extérieur
Projecteurs principaux à halogène (type à ampoule)55A
Clignotants avant (type à ampoule)21B
Clignotants arrière (type à ampoule)21B
Feu de recul (type à ampoule)16C
Éclairage de plaque d’immatriculation5C
Intérieur
Éclairages de courtoisie*8C
Éclairages intérieurs/individuels5C
Éclairage de coffre5C

507
8
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
8-1. Caractéristiques techniques
Caractéristiques techniques du véhicule
■Utilisation d’essence coupée à l’éthanol
dans un moteur essence
Toyota autorise l’utilisation d’essence coupée à l’éthanol dans une proportion allant jusqu’à 10%. Assurez-vous que l’essence coupée à
l’éthanol utilisée dispose d’un indice d’octane recherche conforme aux valeurs indiquées ci-dessus.
■Si votre moteur fait un bruit de cliquetis
●Consultez un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’importe quel réparateur fiable.
●Il est possible qu’à l’accélération ou en montée, vous remarqui ez parfois un léger cliquetis, pendant quelques instants. Cela
est normal et ne doit pas vous inquiéter.
Informations sur le carbu-
rant
Lorsque la station essence affiche
la signalétique suivante pour iden-
tifier les carburants, utilisez exclu-
sivement un carburant d’un des
types suivants.
Zone de l’UE:
Vous devez impérativement utili-
ser de l’essence sans plomb
conforme à la norme européenne
EN228.
Utilisez de l’essence sans plomb
ayant un indice d’octane
recherche de 95 ou supérieur pour
des performances moteur opti-
males.
Hors zone de l’UE:
Vous devez utiliser de l’essence
sans plomb exclusivement.
Utilisez de l’essence sans plomb
ayant un indice d’octane
recherche de 95 ou supérieur pour
des performances moteur opti-
males.
NOTE
■Avertissement sur la qualité du car- burant
●Ne pas utiliser un carburant inadapté. Si
vous utilisez un carburant inadapté, le moteur subira des dommages.
●Ne pas utiliser une essence contenant
des additifs métalliques, par exemple du manganèse, du fer ou du plomb, sous peine d’occasionner des dommages à
votre moteur ou à son système de dépollution.
●Ne pas ajouter à l’essence des produits
du commerce contenant des additifs métalliques.
●Zone de l’UE: Ne pas utiliser les carbu-
rants au bioéthanol commercialisés sous la dénomination “E50” ou “E85”, ni
aucun carburant à forte teneur en étha- nol. L’utilisation de ces carburants cause des dommages au circuit d’ali-
mentation du véhicule. Dans le doute, demandez à un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.

508

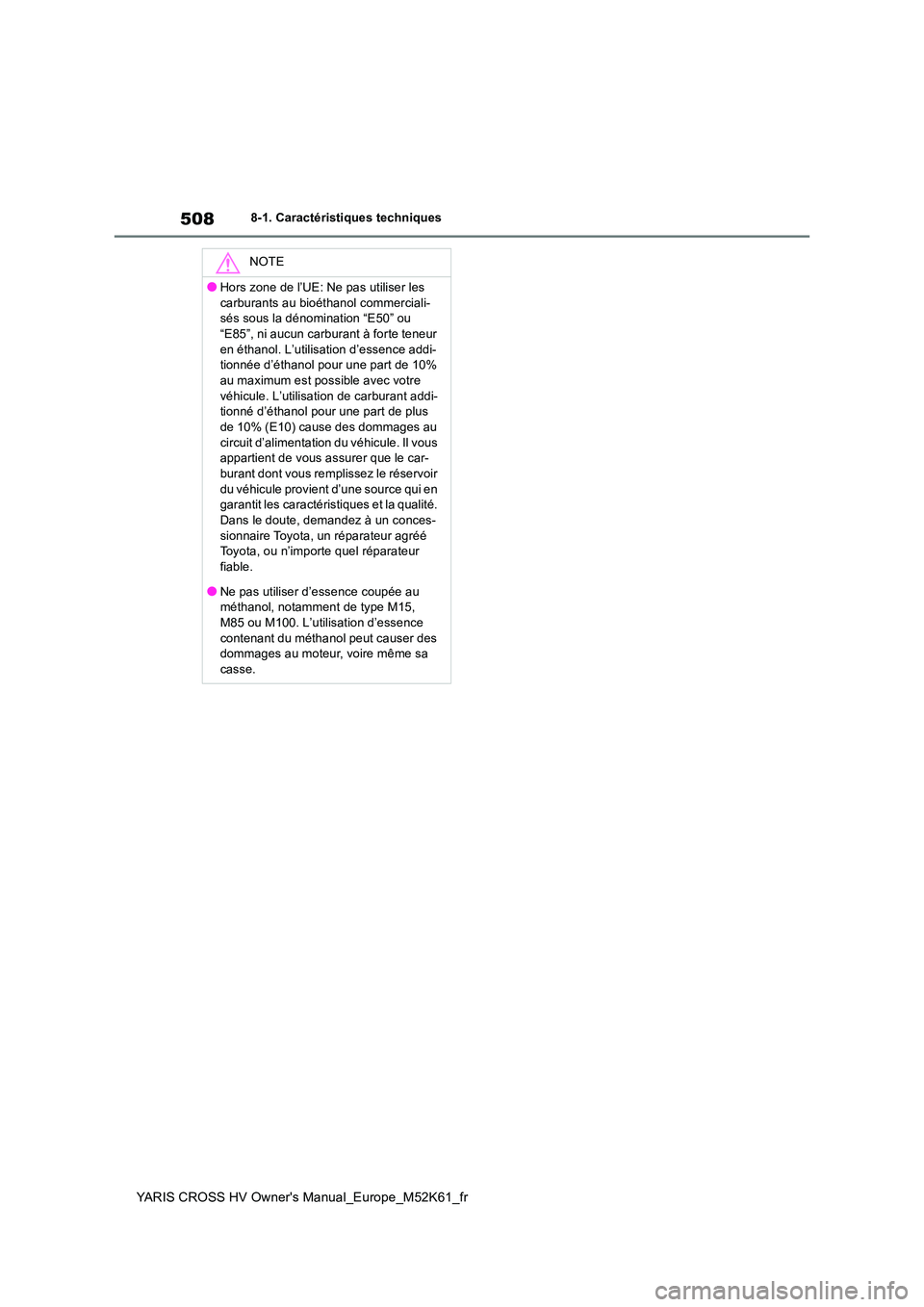

YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
8-1. Caractéristiques techniques
NOTE
●Hors zone de l’UE: Ne pas utiliser les
carburants au bioéthanol commerciali- sés sous la dénomination “E50” ou “E85”, ni aucun carburant à forte teneur
en éthanol. L’utilisation d’essence addi- tionnée d’éthanol pour une part de 10% au maximum est possible avec votre
véhicule. L’utilisation de carburant addi- tionné d’éthanol pour une part de plus de 10% (E10) cause des dommages au
circuit d’alimentation du véhicule. Il vous appartient de vous assurer que le car-burant dont vous remplissez le réservoir
du véhicule provient d’une source qui en garantit les caractéristiques et la qualité. Dans le doute, demandez à un conces-
sionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
●Ne pas utiliser d’essence coupée au méthanol, notamment de type M15, M85 ou M100. L’utilisation d’essence
contenant du méthanol peut causer des dommages au moteur, voire même sa casse.
