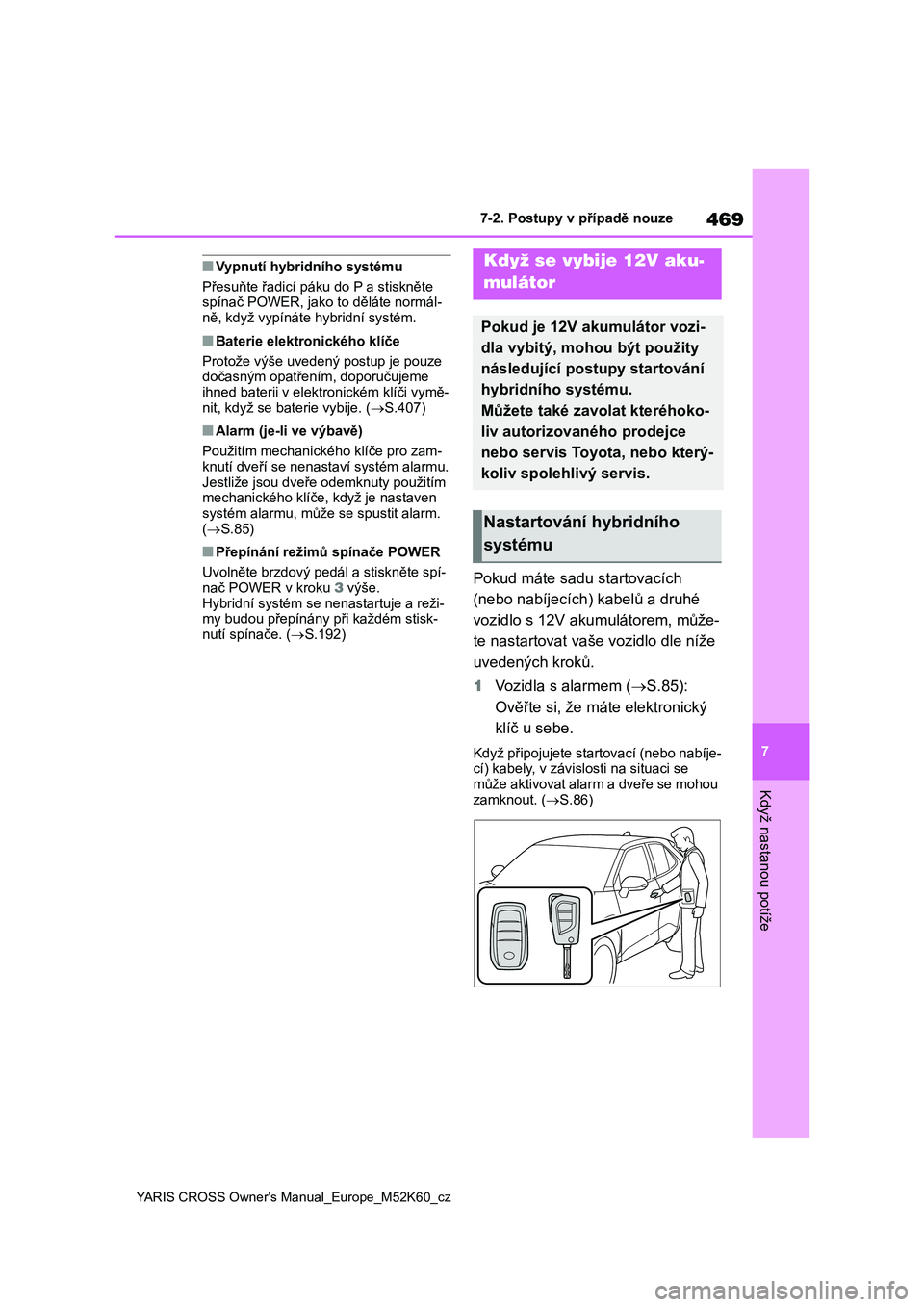

TOYOTA YARIS CROSS 2021 Návod na použití (in Czech)

469
7
YARIS CROSS Owner's Manual_Europe_M52K60_cz
7-2. Postupy v případě nouze
Když nastanou potíže
■Vypnutí hybridního systému
Přesuňte řadicí páku do P a stiskněte
spínač POWER, jako to děláte normál-
ně, když vypínáte hybridní systém.
■Baterie elektronického klíče
Protože výše uvedený postup je pouze
dočasným opatřením , doporučujeme
ihned baterii v elek tronickém klíči vymě- nit, když se baterie vybije. ( S.407)
■Alarm (je-li ve výbavě)
Použitím mechanického klíče pro zam-
knutí dveří se nenastaví systém alarmu. Jestliže jsou dveře odemknuty použitím
mechanického klíče, když je nastaven
systém alarmu, může se spustit alarm. ( S.85)
■Přepínání režimů spínače POWER
Uvolněte brzdový pedál a stiskněte spí-
nač POWER v kroku 3 výše. Hybridní systém se nenastartuje a reži-
my budou přepínány při každém stisk-
nutí spínače. ( S.192)
Pokud máte sadu startovacích
(nebo nabíjecích) kabelů a druhé
vozidlo s 12V aku mulátorem, může-
te nastartovat vaše vozidlo dle níže
uvedených kroků.
1 Vozidla s alarmem (S.85):
Ověřte si, že máte elektronický
klíč u sebe.
Když připojujete startovací (nebo nabíje- cí) kabely, v závisl osti na situaci se
může aktivovat alarm a dveře se mohou
zamknout. ( S.86)
Když se vybije 12V aku-
mulátor
Pokud je 12V aku mulátor vozi-
dla vybitý, mohou být použity
následující postupy startování
hybridního systému.
Můžete také zavolat kteréhoko-
liv autorizovaného prodejce
nebo servis Toyota, nebo který-
koliv spolehlivý servis.
Nastartování hybridního
systému

470
YARIS CROSS Owner's Manual_Europe_M52K60_cz
7-2. Postupy v případě nouze
2Otevřete kapotu (S.377) a kryt
pojistkové skříňky.
3 Otevřete kryt speciálního starto-
vacího pólového vývodu.
4 Připojte svorku kladného startovacího kabelu k na vašem vozidle
a připojte svorku na druhém konci kladného kabelu k na druhém vozi-
dle. Pak připojte svorku záporného kabelu k na druhém vozidle a při-
pojte svorku na druhém k onci záporného kabelu k .
Speciální startovací pólo vý vývod (vaše vozidlo)
Kladný (+) pólový vývod akumulátoru (druhé vozidlo)
Záporný (-) pólový vývod akumulátoru (druhé vozidlo)
Pevné, nehybné, nenalakované kovové místo vzdálené od speciální ho
pólového vývodu a pohybujících se součástí, viz obrázek.
5 Nastartujte motor druhého vozidla. Lehce zvyšte otáčky motoru a udržuj-
te je na této úrovni přibližně 5 minut, aby se dobil 12V akumul átor vaše-
ho vozidla.

471
7
YARIS CROSS Owner's Manual_Europe_M52K60_cz
7-2. Postupy v případě nouze
Když nastanou potíže
6Vozidla se systémem Smart
Entry & Start: Otevřete a zavřete
kterékoliv z dveří s vypnutým
spínačem POWER.
7 Udržujte otáčky motoru na druhém
vozidle a nastartujte hybridní
systém vašeho vozidla zapnutím
spínače POWER do ZAPNUTO.
8 Ujistěte se, že indikátor "READY"
svítí. Pokud se indikátor neroz-
svítí, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis.
9 Jakmile je hybridní systém na-
startován, odstraňte startovací
kabely v přesně opačném pořa-
dí, ve kterém byly připojeny.
10 Zavřete kryt speciálního pólového
nástavce a nasaďte kryt pojistko-
vé skříňky do původní polohy.
Jakmile hybridní systém nastartuje,
nechte vozidlo co nejdříve zkontro-
lovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém ser-
visu.
■Startování hybrid ního systému, když je 12V akumulátor vybitý
Hybridní systém nelze startovat roztla-
čením.
■Abyste zabránili vybití 12V akumu- látoru
●Když je vypnutý hy bridní systém, vy- pněte světlomet y a audiosystém.
●Když vozidlo jede po delší dobu níz- kou rychlostí, jako např. v hustém pro-
vozu atd., vypněte nepotřebné
elektrické součásti.
■Když je 12V akumulátor vyjmutý nebo vybitý
●Informace uložené v ECU budou vyma-zány. Když je 12V akumulátor vybitý,
nechte vozidlo prohlédnout u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.
●Některé systémy mohou vyžadovat
inicializaci. ( S.503)
■Když odpojujete pólové vývody 12V
akumulátoru
Když jsou pólové vývody 12V akumulá-
tor odpojeny, informace uložené v ECU
budou vymazány. Před odpojením pólo- vých vývodů 12V akum ulátoru kontaktuj-
te kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
■Dobíjení 12V akumulátoru
Elektřina uložená v 12V akumulátoru se
bude postupně vybíjet, i když se vozidlo
nepoužívá, z důvodu přirozeného vybíjení a spotřeby elektřiny některých elektrických
zařízení. Pokud je vozidlo odstaveno
dlouhou dobu, 12V akumulátor se může vybít a hybridní syst ém nemusí jít na-
startovat. (12V akumu látor se dobíjí au-
tomaticky, když je hybridní systém v činnosti.)

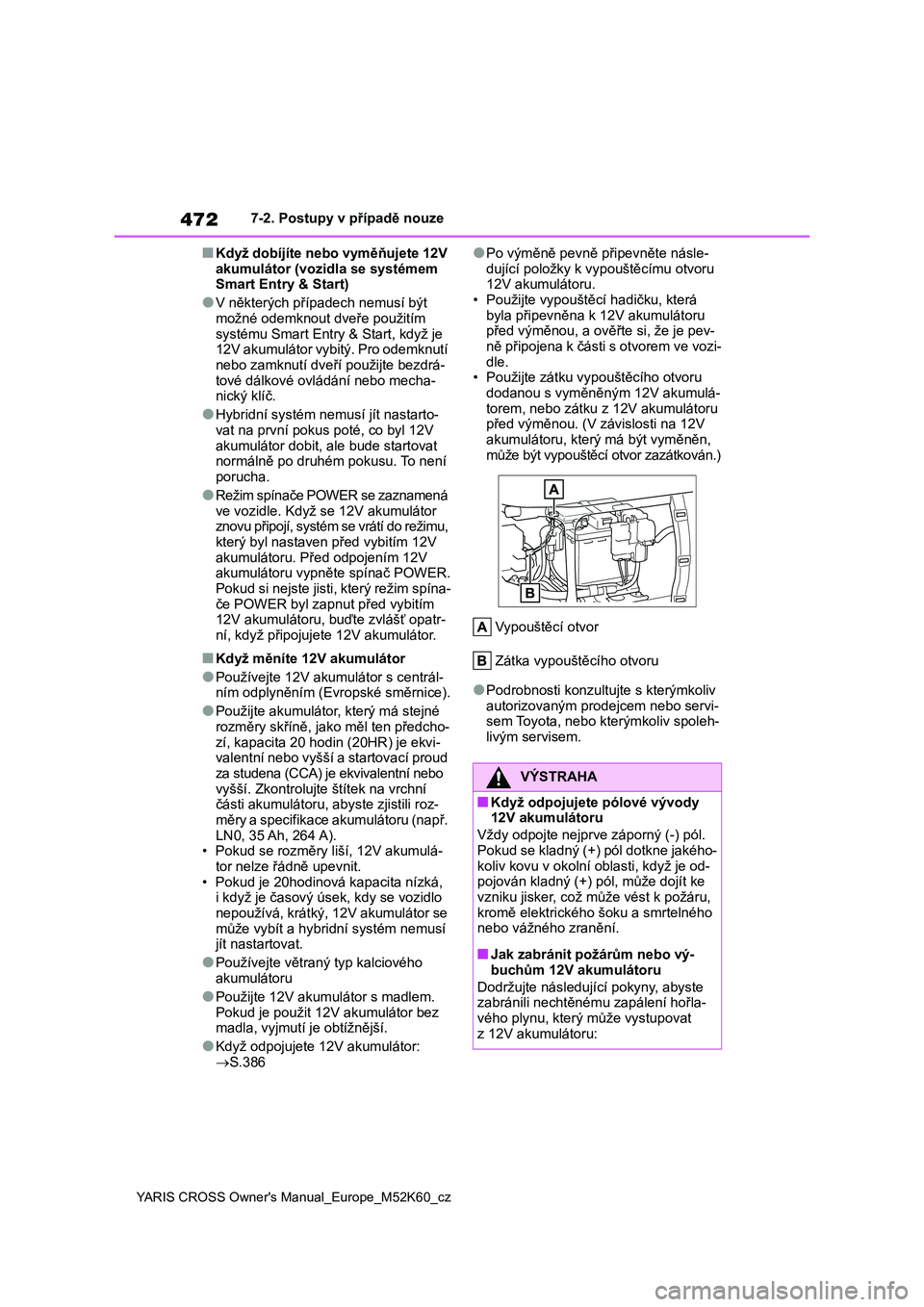

472
YARIS CROSS Owner's Manual_Europe_M52K60_cz
7-2. Postupy v případě nouze
■Když dobíjíte nebo vyměňujete 12V
akumulátor (vozidla se systémem Smart Entry & Start)
●V některých případech nemusí být
možné odemknout dveře použitím
systému Smart Entry & Start, když je 12V akumulátor vybitý. Pro odemknutí
nebo zamknutí dveří použijte bezdrá-
tové dálkové ovládání nebo mecha- nický klíč.
●Hybridní systém nemusí jít nastarto-
vat na první pokus poté, co byl 12V
akumulátor dobit, a le bude startovat normálně po druhém pokusu. To není
porucha.
●Režim spínače POWER se zaznamená
ve vozidle. Když se 12V akumulátor znovu připojí, systém se vrátí do režimu,
který byl nastaven před vybitím 12V
akumulátoru. Pře d odpojením 12V akumulátoru vypně te spínač POWER.
Pokud si nejste jisti, který režim spína-
če POWER byl zapnut před vybitím 12V akumulátoru, buďte zvlášť opatr-
ní, když připojuje te 12V akumulátor.
■Když měníte 12V akumulátor
●Používejte 12V akumulátor s centrál-
ním odplyněním (Evropské směrnice).
●Použijte akumulátor, který má stejné rozměry skříně, jako měl ten předcho-
zí, kapacita 20 hodin (20HR) je ekvi-
valentní nebo vyšší a startovací proud za studena (CCA) je ekvivalentní nebo
vyšší. Zkontrolujte štítek na vrchní
části akumulátoru, abyste zjistili roz- měry a specifikace a kumulátoru (např.
LN0, 35 Ah, 264 A).
• Pokud se rozměry liší, 12V akumulá- tor nelze řádně upevnit.
• Pokud je 20hodinová kapacita nízká,
i když je časový úsek, kdy se vozidlo nepoužívá, krátký, 12V akumulátor se
může vybít a hybri dní systém nemusí
jít nastartovat.
●Používejte větraný typ kalciového
akumulátoru
●Použijte 12V akumulátor s madlem. Pokud je použit 12 V akumulátor bez
madla, vyjmutí je obtížnější.
●Když odpojujete 12V akumulátor:
 S.386
●Po výměně pevně připevněte násle-
dující položky k vyp ouštěcímu otvoru 12V akumulátoru.
• Použijte vypouštěcí hadičku, která
byla připevněna k 12V akumulátoru před výměnou, a ověřte si, že je pev-
ně připojena k části s otvorem ve vozi-
dle. • Použijte zátku vy pouštěcího otvoru
dodanou s vyměněným 12V akumulá-
torem, nebo zátku z 12V akumulátoru před výměnou. (V závislosti na 12V
akumulátoru, který má být vyměněn,
může být vypouštěcí otvor zazátkován.)
Vypouštěcí otvor
Zátka vypouštěcího otvoru
●Podrobnosti konzultu jte s kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spoleh- livým servisem.
VÝSTRAHA
■Když odpojujete pólové vývody
12V akumulátoru
Vždy odpojte nejprve záporný (-) pól.
Pokud se kladný (+) pól dotkne jakého-
koliv kovu v okolní oblasti, když je od- pojován kladný (+) pól, může dojít ke
vzniku jisker, což může vést k požáru,
kromě elektrického šoku a smrtelného nebo vážného zranění.
■Jak zabránit požárům nebo vý-buchům 12V akumulátoru
Dodržujte následující pokyny, abyste zabránili nechtěném u zapálení hořla-
vého plynu, který může vystupovat
z 12V akumulátoru:

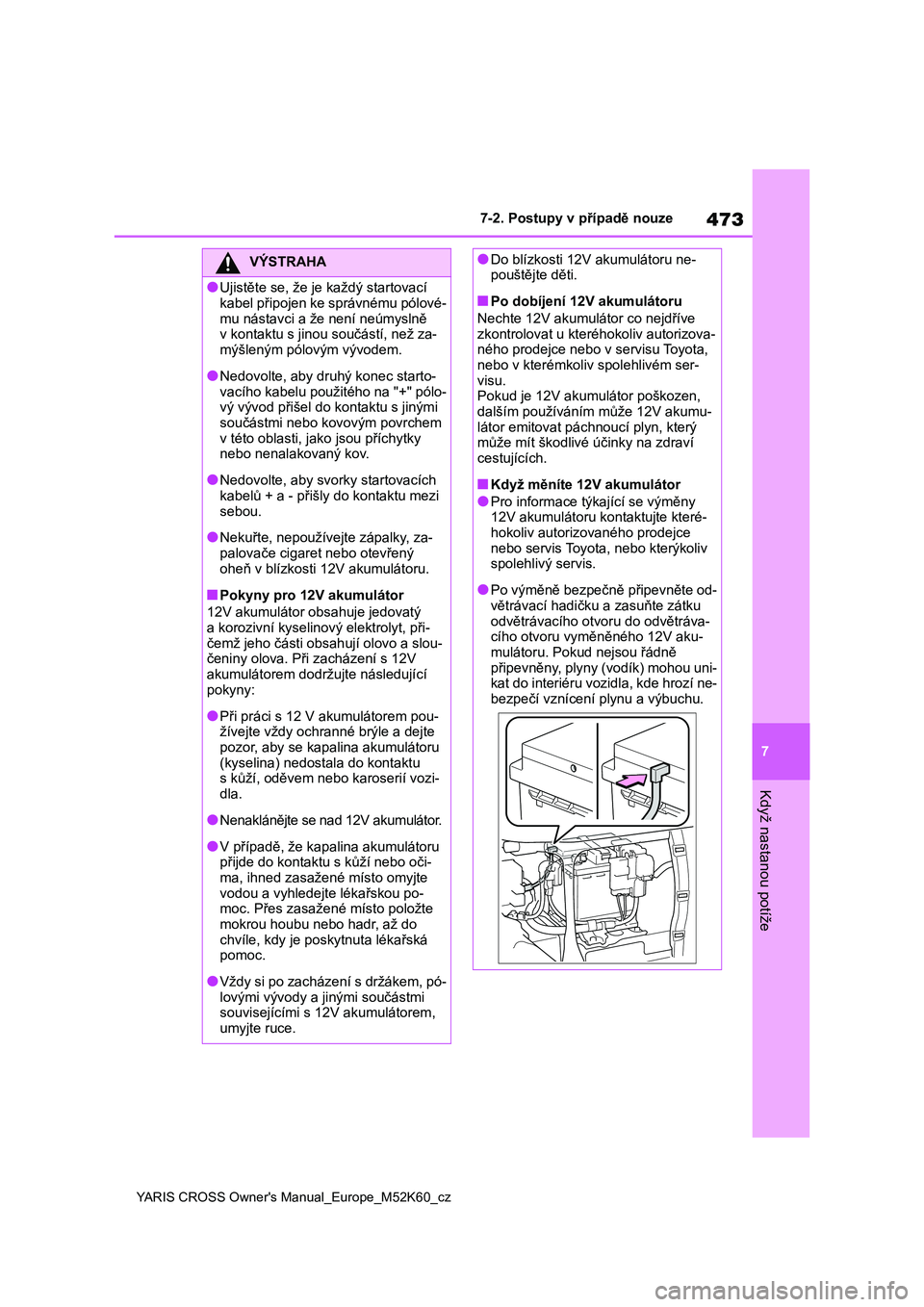

473
7
YARIS CROSS Owner's Manual_Europe_M52K60_cz
7-2. Postupy v případě nouze
Když nastanou potíže
VÝSTRAHA
●Ujistěte se, že je každý startovací
kabel připojen ke správnému pólové-
mu nástavci a že není neúmyslně v kontaktu s jinou součástí, než za-
mýšleným pólovým vývodem.
●Nedovolte, aby druhý konec starto-
vacího kabelu použitého na "+" pólo-
vý vývod přišel do ko ntaktu s jinými
součástmi nebo kovovým povrchem v této oblasti, jako jsou příchytky
nebo nenalakovaný kov.
●Nedovolte, aby svorky startovacích
kabelů + a - přišly do kontaktu mezi
sebou.
●Nekuřte, nepoužívejte zápalky, za-
palovače cigaret nebo otevřený oheň v blízkosti 12V akumulátoru.
■Pokyny pro 12V akumulátor
12V akumulátor obsahuje jedovatý
a korozivní kyselinov ý elektrolyt, při- čemž jeho části obsah ují olovo a slou-
čeniny olova. Při zacházení s 12V
akumulátorem dodržu jte následující pokyny:
●Při práci s 12 V akumulátorem pou- žívejte vždy ochran né brýle a dejte
pozor, aby se kapalina akumulátoru
(kyselina) nedosta la do kontaktu s kůží, oděvem nebo karoserií vozi-
dla.
●Nenaklánějte se nad 12V akumulátor.
●V případě, že kapa lina akumulátoru přijde do kontaktu s kůží nebo oči-
ma, ihned zasažené místo omyjte
vodou a vyhledejte lékařskou po- moc. Přes zasažené místo položte
mokrou houbu nebo hadr, až do
chvíle, kdy je po skytnuta lékařská pomoc.
●Vždy si po zacházení s držákem, pó-lovými vývody a jinými součástmi
souvisejícími s 12V akumulátorem,
umyjte ruce.
●Do blízkosti 12V akumulátoru ne- pouštějte děti.
■Po dobíjení 12V akumulátoru
Nechte 12V akumulátor co nejdříve
zkontrolovat u k teréhokoliv autorizova- ného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém ser-
visu. Pokud je 12V akumu látor poškozen,
dalším používáním může 12V akumu-
látor emitovat páchnoucí plyn, který může mít škodlivé účinky na zdraví
cestujících.
■Když měníte 12V akumulátor
●Pro informace týkající se výměny 12V akumulátoru k ontaktujte které-
hokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Po výměně bezpečně připevněte od-větrávací hadičku a zasuňte zátku
odvětrávacího otvoru do odvětráva-
cího otvoru vym ěněného 12V aku- mulátoru. Pokud nejsou řádně
připevněny, plyny (vodík) mohou uni-
kat do interiéru vozidla, kde hrozí ne- bezpečí vznícení plynu a výbuchu.

474
YARIS CROSS Owner's Manual_Europe_M52K60_cz
7-2. Postupy v případě nouze
Pokud ukazatel teploty chladicí
kapaliny motoru zasahuje do čer-
vené oblasti nebo se na multiin-
formačním displeji zobrazí "Vys.
tepl. chlaz. motoru. Zastavte na
bezpeč. místě. Viz už. příruč.".
1 Zastavte vozidlo na bezpečném
místě a vypněte systém klimati-
zace, a pak vyp něte hybridní
systém.
2 Pokud vidíte páru: Poté, když
přestane unikat pára, opatrně
zvedněte kapotu.
Pokud nevidíte páru: Opatrně
zvedněte kapotu.
UPOZORNĚNÍ
■Když manipulujete se startovací-
mi kabely
Když zapojujete kabely, ujistěte se, že se startovací kabely nezamotaly do
ventilátoru c hlazení atd.
■Abyste zabránili poškození vozi-
dla
Speciální startova cí pólový vývod se
používá, když v případě nouze dobíjíte 12V akumulátor z jiného vozidla. Ne-
může být používán pro nastartování ji-
ného vozidla pomocí startovacích kabelů.
Když se vozidlo přehřívá
Následující může signalizovat,
že se vaše vozidlo přehřívá.
 Ukazatel teploty chladicí kapali-
ny motoru ( S.97, 92) je
v červené oblasti nebo pociťuje-
te ztrátu výkonu hybridního sys-
tému. (Například, rychlost
vozidla se nezvyšuje.)
 Na multiinformačním displeji se
zobrazí "Vys. tepl. chlaz. moto-
ru. Zastavte na bezpeč. místě.
Viz už. příruč." nebo "Hybridní
systém je přehřátý. Výstupní
výkon je snížený.".
 Zpod kapoty vystupuje pára.
Nápravná opatření

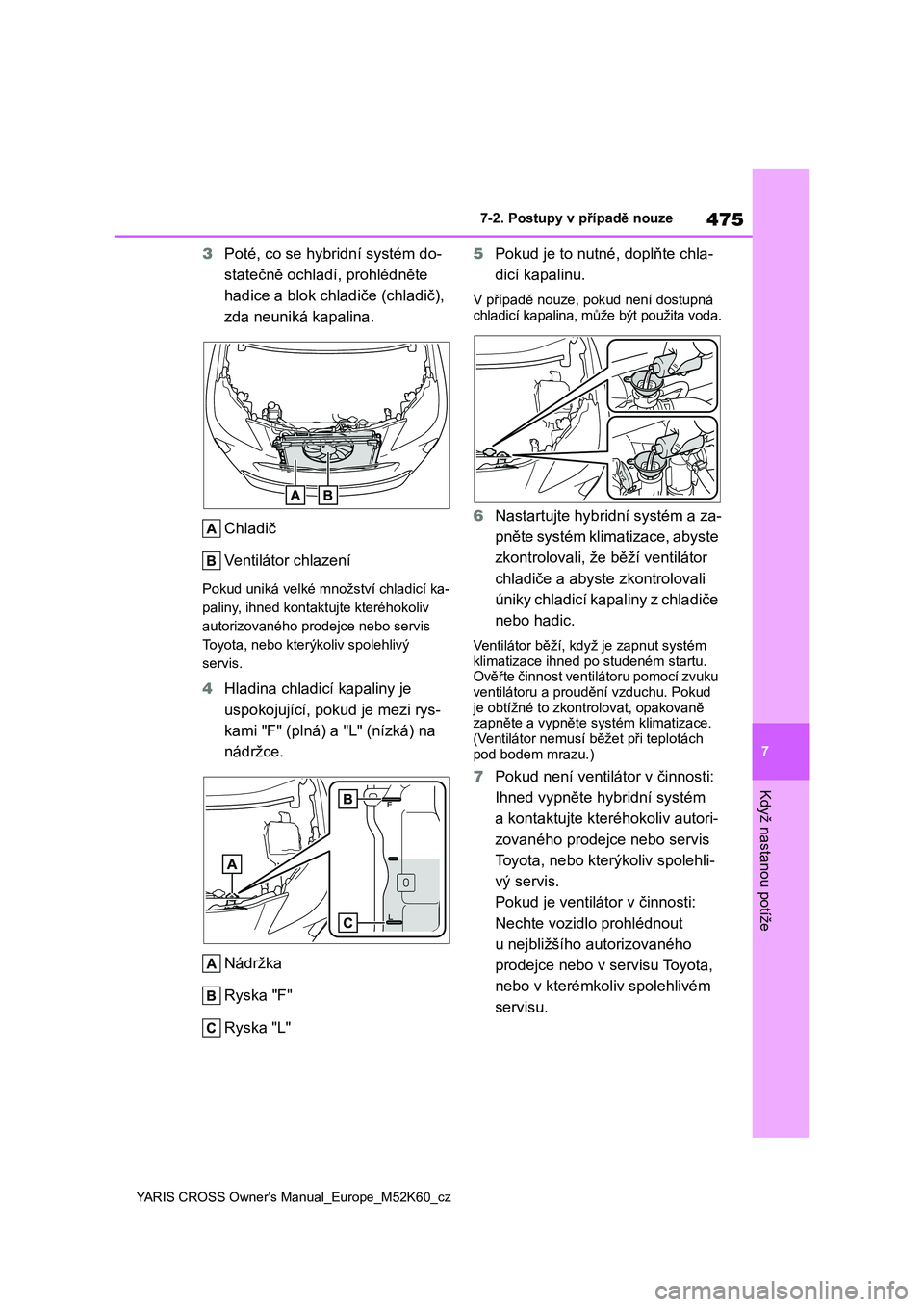

475
7
YARIS CROSS Owner's Manual_Europe_M52K60_cz
7-2. Postupy v případě nouze
Když nastanou potíže
3Poté, co se hybridní systém do-
statečně ochladí, prohlédněte
hadice a blok chladiče (chladič),
zda neuniká kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chladicí ka-
paliny, ihned kontak tujte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý
servis.
4 Hladina chladicí kapaliny je
uspokojující, pokud je mezi rys-
kami "F" (plná) a "L" (nízká) na
nádržce.
Nádržka
Ryska "F"
Ryska "L"
5 Pokud je to nutné, doplňte chla-
dicí kapalinu.
V případě nouze, pok ud není dostupná
chladicí kapalina, může být použita voda.
6 Nastartujte hybridní systém a za-
pněte systém klimatizace, abyste
zkontrolovali, že běží ventilátor
chladiče a abyst e zkontrolovali
úniky chladicí kapaliny z chladiče
nebo hadic.
Ventilátor běží, když je zapnut systém
klimatizace ihned po studeném startu. Ověřte činnost ventil átoru pomocí zvuku
ventilátoru a proudění vzduchu. Pokud
je obtížné to zkont rolovat, opakovaně zapněte a vypněte systém klimatizace.
(Ventilátor nemusí běžet při teplotách
pod bodem mrazu.)
7 Pokud není ventilátor v činnosti:
Ihned vypněte hybridní systém
a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud je ventilátor v činnosti:
Nechte vozidlo prohlédnout
u nejbližšího autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu.

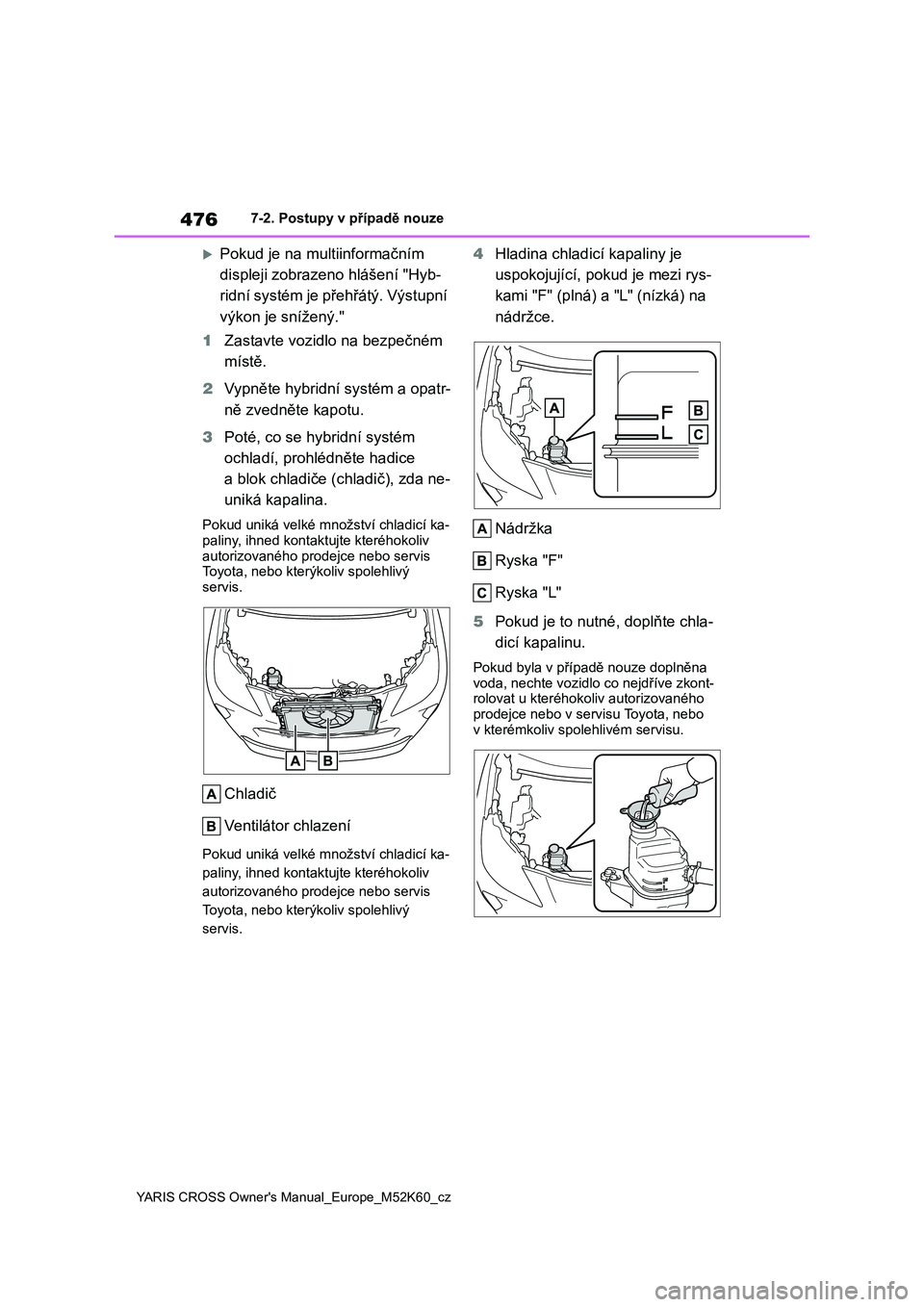

476
YARIS CROSS Owner's Manual_Europe_M52K60_cz
7-2. Postupy v případě nouze
Pokud je na multiinformačním
displeji zobrazeno hlášení "Hyb-
ridní systém je přehřátý. Výstupní
výkon je snížený."
1 Zastavte vozidlo na bezpečném
místě.
2 Vypněte hybridní systém a opatr-
ně zvedněte kapotu.
3 Poté, co se hybridní systém
ochladí, prohlédněte hadice
a blok chladiče (chladič), zda ne-
uniká kapalina.
Pokud uniká velké množství chladicí ka- paliny, ihned kontak tujte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chladicí ka-
paliny, ihned kontak tujte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý
servis.
4 Hladina chladicí kapaliny je
uspokojující, pokud je mezi rys-
kami "F" (plná) a "L" (nízká) na
nádržce.
Nádržka
Ryska "F"
Ryska "L"
5 Pokud je to nutné, doplňte chla-
dicí kapalinu.
Pokud byla v případě nouze doplněna
voda, nechte vozidlo co nejdříve zkont- rolovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.

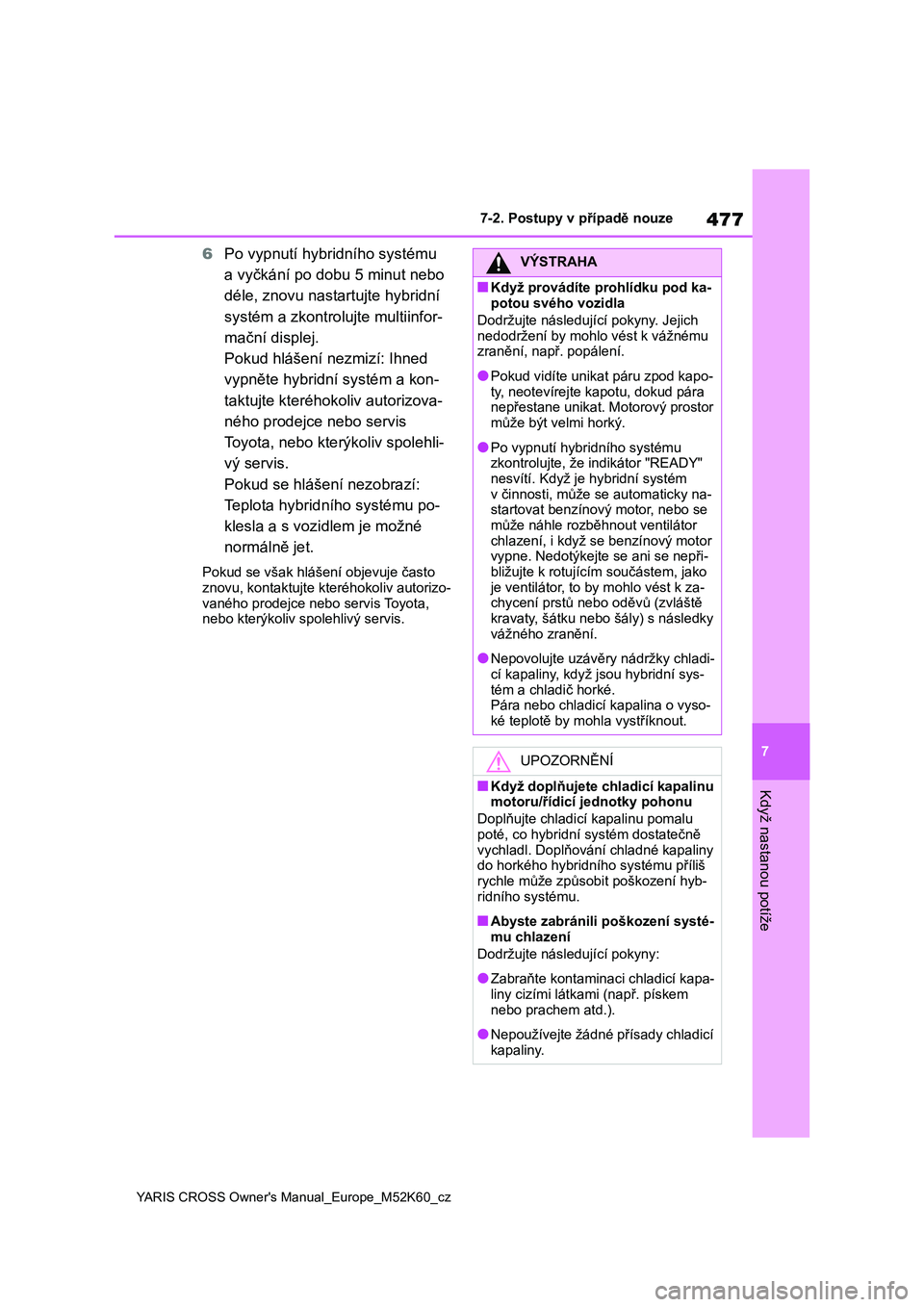

477
7
YARIS CROSS Owner's Manual_Europe_M52K60_cz
7-2. Postupy v případě nouze
Když nastanou potíže
6Po vypnutí hybridního systému
a vyčkání po dobu 5 minut nebo
déle, znovu nastartujte hybridní
systém a zkontrolujte multiinfor-
mační displej.
Pokud hlášení nezmizí: Ihned
vypněte hybridní systém a kon-
taktujte kteréhokoliv autorizova-
ného prodejce nebo servis
Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud se hlášení nezobrazí:
Teplota hybridního systému po-
klesla a s vozidlem je možné
normálně jet.
Pokud se však hlášení objevuje často
znovu, kontaktujte kte réhokoliv autorizo- vaného prodejce nebo servis Toyota,
nebo kterýkoliv sp olehlivý servis.
VÝSTRAHA
■Když provádíte prohlídku pod ka-
potou svého vozidla
Dodržujte následují cí pokyny. Jejich
nedodržení by mohlo vést k vážnému
zranění, např. popálení.
●Pokud vidíte unikat páru zpod kapo-
ty, neotevírejte ka potu, dokud pára
nepřestane unikat. Motorový prostor
může být velmi horký.
●Po vypnutí hybridního systému
zkontrolujte, že indikátor "READY"
nesvítí. Když je h ybridní systém v činnosti, může se automaticky na-
startovat benzíno vý motor, nebo se
může náhle rozběhnout ventilátor chlazení, i když se benzínový motor
vypne. Nedotýkejte se ani se nepři-
bližujte k rotujícím součástem, jako je ventilátor, to by mohlo vést k za-
chycení prstů nebo oděvů (zvláště
kravaty, šátku nebo šály) s následky vážného zranění.
●Nepovolujte uzávěr y nádržky chladi-
cí kapaliny, když jsou hybridní sys- tém a chladič horké.
Pára nebo chladicí kapalina o vyso-
ké teplotě by mohla vystříknout.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu motoru/řídicí jednotky pohonu
Doplňujte chladicí kapalinu pomalu poté, co hybridní systém dostatečně
vychladl. Doplňování chladné kapaliny
do horkého hybridn ího systému příliš rychle může způsobi t poškození hyb-
ridního systému.
■Abyste zabránili poškození systé- mu chlazení
Dodržujte následující pokyny:
●Zabraňte kontaminaci chladicí kapa-
liny cizími látkami (např. pískem
nebo prachem atd.).
●Nepoužívejte žádné přísady chladicí
kapaliny.

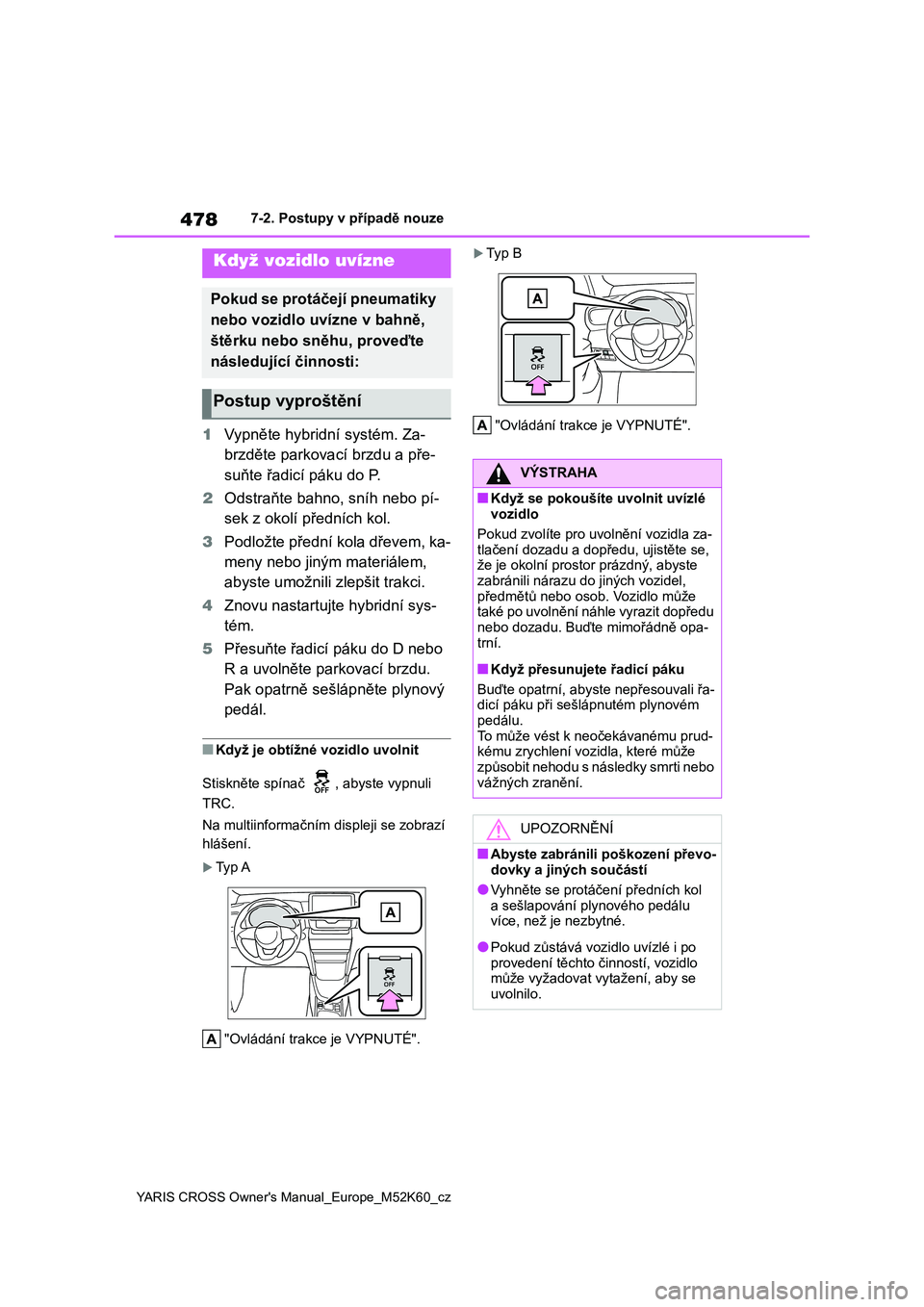

478
YARIS CROSS Owner's Manual_Europe_M52K60_cz
7-2. Postupy v případě nouze
1Vypněte hybridní systém. Za-
brzděte parkovací brzdu a pře-
suňte řadicí páku do P.
2 Odstraňte bahno, sníh nebo pí-
sek z okolí předních kol.
3 Podložte přední kola dřevem, ka-
meny nebo jiným materiálem,
abyste umožnili zlepšit trakci.
4 Znovu nastartujte hybridní sys-
tém.
5 Přesuňte řadicí páku do D nebo
R a uvolněte parkovací brzdu.
Pak opatrně sešlápněte plynový
pedál.
■Když je obtížné vozidlo uvolnit
Stiskněte spínač , abyste vypnuli
TRC.
Na multiinformačním displeji se zobrazí
hlášení.
Ty p A
"Ovládání trakce je VYPNUTÉ".
Ty p B
"Ovládání trakce je VYPNUTÉ".
Když vozidlo uvízne
Pokud se protáčejí pneumatiky
nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte
následující činnosti:
Postup vyproštění
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé
vozidlo
Pokud zvolíte pro uvolnění vozidla za- tlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste
zabránili nárazu do jiných vozidel, předmětů nebo osob. Vozidlo může
také po uvolnění náhle vyrazit dopředu
nebo dozadu. Buďte mimořádně opa- trní.
■Když přesunujete řadicí páku
Buďte opatrní, abyst e nepřesouvali řa-
dicí páku při sešlápnutém plynovém
pedálu. To může vést k neočekávanému prud-
kému zrychlení vozidla, které může
způsobit nehodu s následky smrti nebo vážných zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození převo-
dovky a jiných součástí
●Vyhněte se protáčení předních kol
a sešlapování plynového pedálu
více, než je nezbytné.
●Pokud zůstává vozidlo uvízlé i po
provedení těchto činností, vozidlo může vyžadovat vytažení, aby se
uvolnilo.
