clutch TOYOTA YARIS HATCHBACK 2014 Instruksjoner for bruk (in Norwegian)

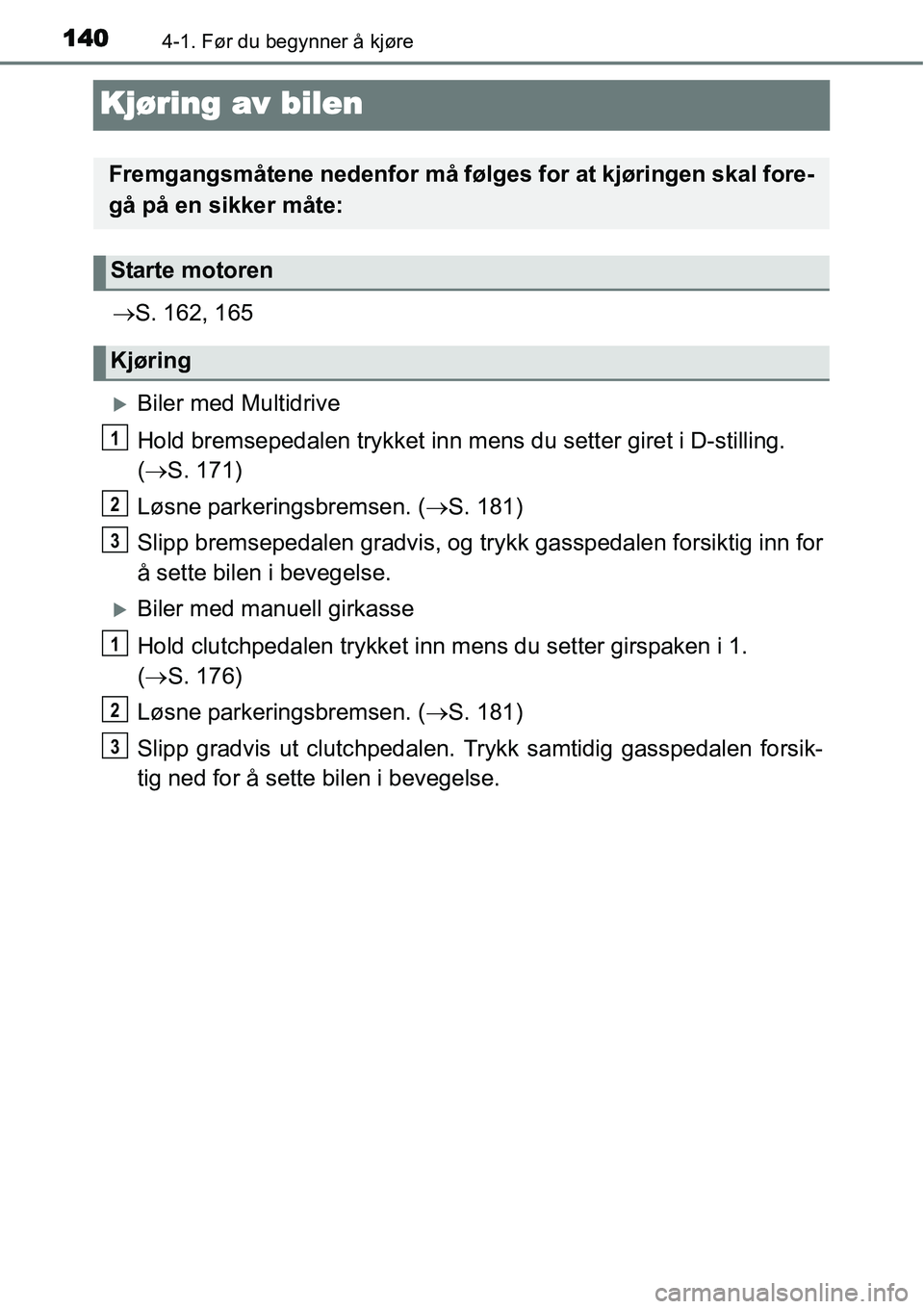

1404-1. Før du begynner å kjøre
Kjøring av bilen
→S. 162, 165
XBiler med Multidrive
Hold bremsepedalen trykket inn mens du setter giret i D-stilling.
(→S. 171)
Løsne parkeringsbremsen. (→S. 181)
Slipp bremsepedalen gradvis, og trykk gasspedalen forsiktig inn for
å sette bilen i bevegelse.
XBiler med manuell girkasse
Hold clutchpedalen trykket inn mens du setter girspaken i 1.
(→S. 176)
Løsne parkeringsbremsen. (→S. 181)
Slipp gradvis ut clutchpedalen. Trykk samtidig gasspedalen forsik-
tig ned for å sette bilen i bevegelse.
Fremgangsmåtene nedenfor må følges for at kjøringen skal fore-
gå på en sikker måte:
Starte motoren
Kjøring
1
2
3
1
2
3

1414-1. Før du begynner å kjøre
4
Kjøring
XBiler med Multidrive
Trykk inn bremsepedalen mens giret står i D-stilling.
Biler med stopp- og startsystem: Motoren vil stanse dersom du trykker inn
bremsepedalen når stopp- og startsystemet er aktivert. (→S. 208)
Sett om nødvendig på parkeringsbremsen.
Hvis bilen skal stå stille en stund, setter du giret i P-stilling. (→S. 171)
XBiler med manuell girkasse
Hold inne clutchpedalen, og trykk inn bremsepedalen.
Sett om nødvendig på parkeringsbremsen.
Hvis bilen skal stå stille en stund, setter du giret i N-stilling. (→S. 176)
Biler med stopp- og startsystem: Hvis stopp- og startsystemet er aktivert,
stanser motoren ved at man setter giret i N-stilling og slipper opp clutchpe-
dalen. (→S. 208)
XBiler med Multidrive
Trykk inn bremsepedalen mens giret står i D-stilling.
Aktiver parkeringsbremsen. (→S. 181)
Sett giret i P-stilling. (→S. 171)
Sett eventuelt klosser foran hjulene hvis du parkerer i en bakke.
Biler uten smart inngangs- og startsystem: Vri tenningsbryteren til
”LOCK” for å stanse motoren.
Biler med smart inngangs- og startsystem: Trykk på tenningsbryte-
ren for å stoppe motoren.
Lås døren, og forsikre deg om at du har den elektroniske nøkkelen
på deg.
Stopp
Parkering av bilen
1
2
1
2
1
2
3
4
5

1424-1. Før du begynner å kjøre
XBiler med manuell girkasse
Hold inne clutchpedalen, og trykk inn bremsepedalen.
Aktiver parkeringsbremsen. (→S. 181)
Sett giret i N-stilling. (→S. 176)
Sett giret i 1 eller R når du parkerer i en bakke. Blokker hjulene hvis det er
nødvendig.
Biler uten smart inngangs- og startsystem: Vri tenningsbryteren til
”LOCK” for å stanse motoren.
Biler med smart inngangs- og startsystem: Trykk på tenningsbryte-
ren for å stoppe motoren.
Lås døren, og forsikre deg om at du har nøkkelen på deg.
XBiler med Multidrive
Hold bremsepedalen inntrykket, sett på parkeringsbremsen og sett
giret i D-stilling.
Slipp bremsepedalen og trykk gasspedalen forsiktig inn.
Løsne parkeringsbremsen.
XBiler med manuell girkasse
Aktiver parkeringsbremsen ordentlig, trykk clutchpedalen helt inn,
og sett giret i 1.
Trykk gasspedalen forsiktig inn mens du gradvis slipper opp clutch-
pedalen.
Løsne parkeringsbremsen.
Bakkestart
1
2
3
4
5
1
2
3
1
2
3

1494-1. Før du begynner å kjøre
4
Kjøring
OBS
■Når du kjører bilen
XBiler med Multidrive
●Ikke trykk inn gasspedalen og bremsepedalen samtidig mens du kjører.
Dette kan hindre motoreffekten.
●Ikke bruk gasspedalen eller trykk inn gasspedalen og bremsepedalen
samtidig for å holde bilen i ro i en bakke.
XBiler med manuell girkasse
●Ikke trykk inn gasspedalen og bremsepedalen samtidig mens du kjører.
Dette kan hindre motoreffekten.
●Skift bare gir når clutchpedalen er trykket helt inn. Ikke slipp clutchpedalen
brått opp igjen etter et girskifte. Det kan skade clutchen, giret og girkas-
sen.
●Ta hensyn til følgende for å hindre skade på clutchen.
• Ikke la foten hvile på clutchpedalen under kjøring.
Dette kan føre til problemer med clutchen.
• Bruk bare første gir når du starter og setter bilen i bevegelse.
Ellers kan clutchen bli skadet.
• Ikke bruk clutchen til å holde bilen stille når den stoppes i en oppover-
bakke.
Det kan skade clutchen.
●Ikke sett giret i R når bilen fremdeles beveger seg. Det kan skade clut-
chen, giret og girkassen.
■Når du parkerer bilen (biler med Multidrive)
Sett alltid giret i P-stilling. Hvis dette ikke gjøres, kan bilen bevege seg eller
akselerere plutselig hvis du trykker inn gasspedalen ved et uhell.

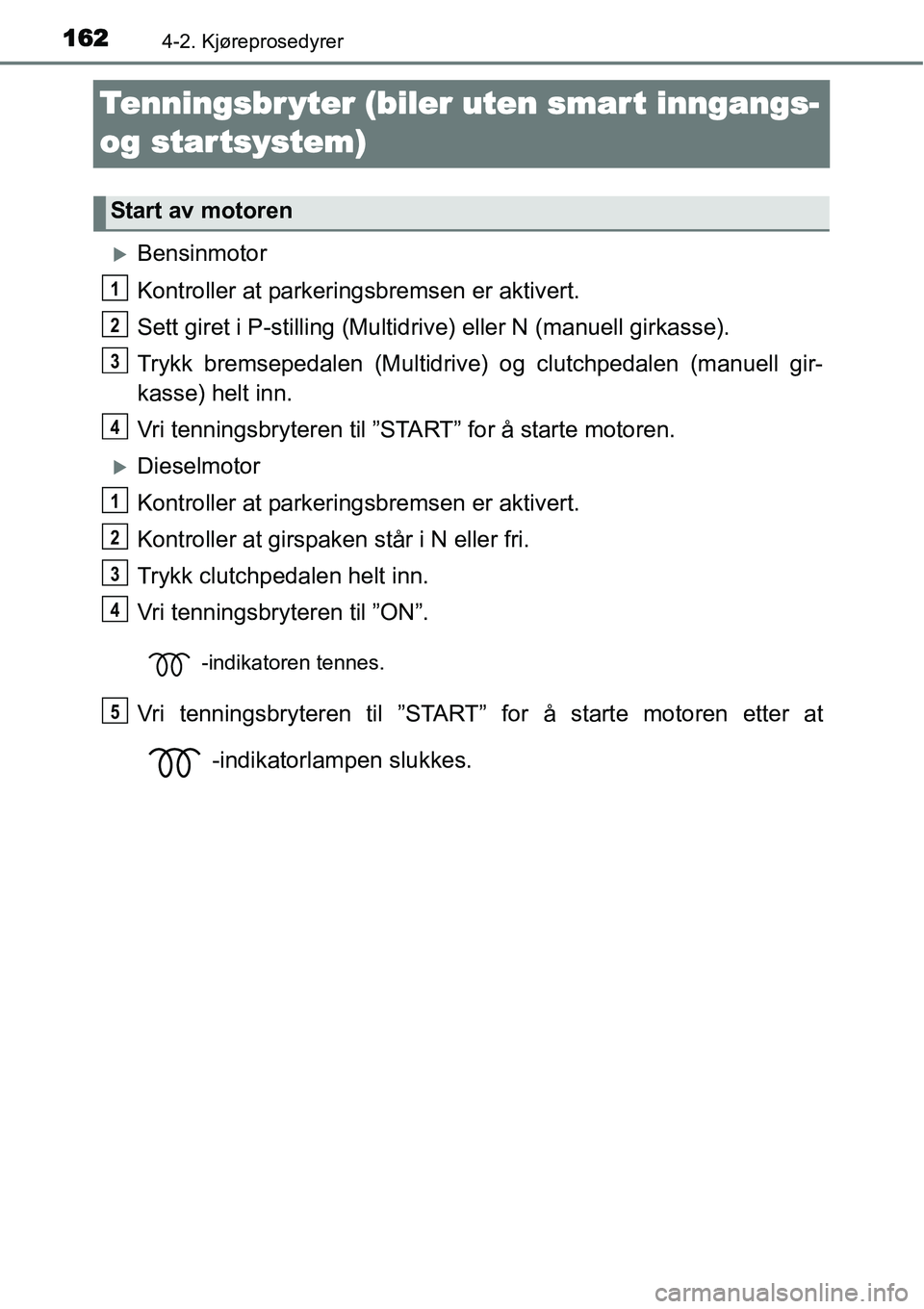

1624-2. Kjøreprosedyrer
Tenningsbr yter (biler uten smar t inngangs-
og star tsystem)
XBensinmotor
Kontroller at parkeringsbremsen er aktivert.
Sett giret i P-stilling (Multidrive) eller N (manuell girkasse).
Trykk bremsepedalen (Multidrive) og clutchpedalen (manuell gir-
kasse) helt inn.
Vri tenningsbryteren til ”START” for å starte motoren.
XDieselmotor
Kontroller at parkeringsbremsen er aktivert.
Kontroller at girspaken står i N eller fri.
Trykk clutchpedalen helt inn.
Vri tenningsbryteren til ”ON”.
-indikatoren tennes.
Vri tenningsbryteren til ”START” for å starte motoren etter at
-indikatorlampen slukkes.
Start av motoren
1
2
3
4
1
2
3
4
5

165
4

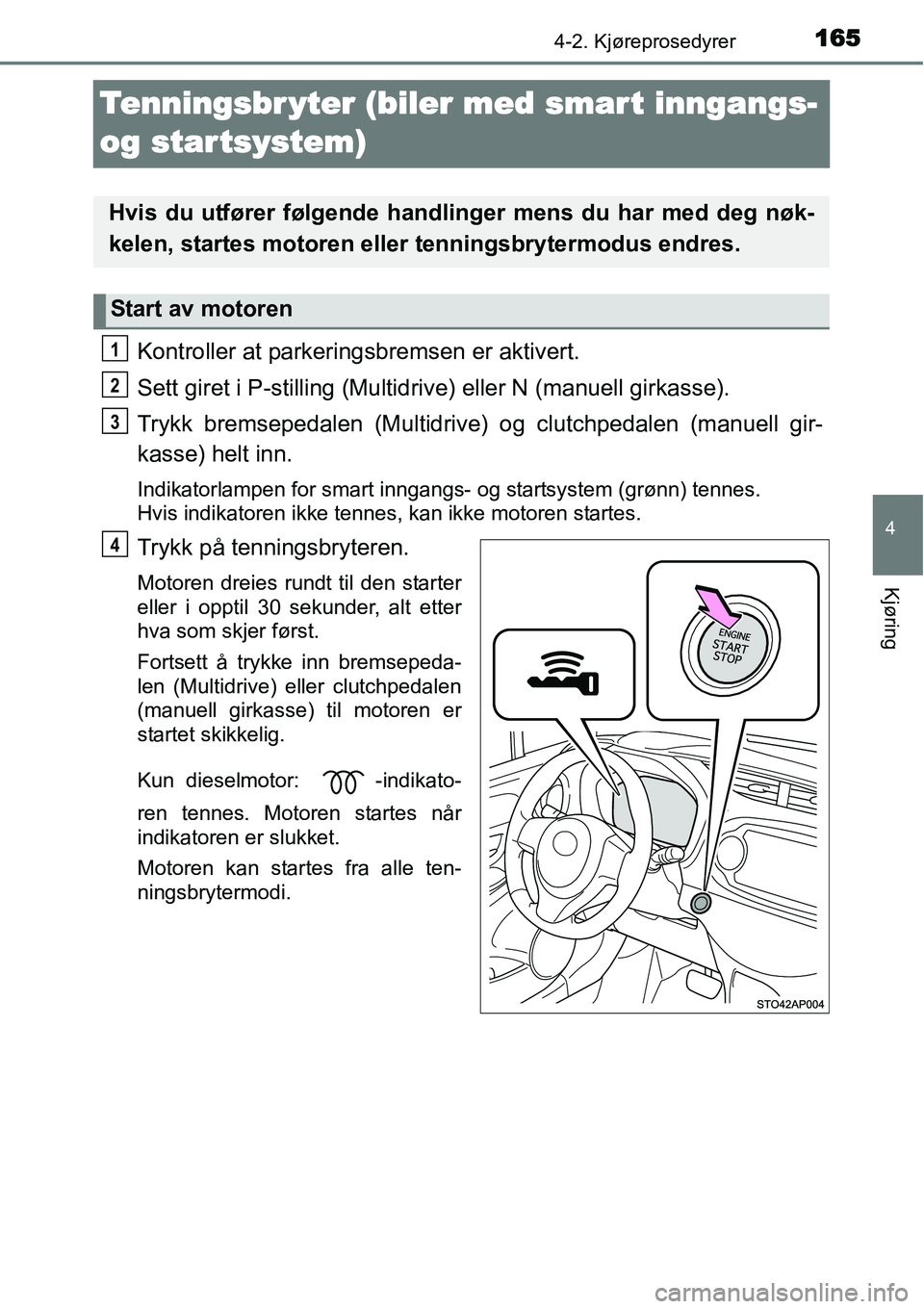

4-2. Kjøreprosedyrer
Kjøring
Tenningsbr yter (biler med smart inngangs-
og star tsystem)
Kontroller at parkeringsbremsen er aktivert.
Sett giret i P-stilling (Multidrive) eller N (manuell girkasse).
Trykk bremsepedalen (Multidrive) og clutchpedalen (manuell gir-
kasse) helt inn.
Indikatorlampen for smart inngangs- og startsystem (grønn) tennes.
Hvis indikatoren ikke tennes, kan ikke motoren startes.
Trykk på tenningsbryteren.
Motoren dreies rundt til den starter
eller i opptil 30 sekunder, alt etter
hva som skjer først.
Fortsett å trykke inn bremsepeda-
len (Multidrive) eller clutchpedalen
(manuell girkasse) til motoren er
startet skikkelig.
Kun dieselmotor: -indikato-
ren tennes. Motoren startes når
indikatoren er slukket.
Motoren kan startes fra alle ten-
ningsbrytermodi.
Hvis du utfører følgende handlinger mens du har med deg nøk-
kelen, startes motoren eller tenningsbrytermodus endres.
Start av motoren
1
2
3
4

1664-2. Kjøreprosedyrer
Stopp bilen.
Sett giret i P-stilling (Multidrive) eller N (manuelt gir).
Aktiver parkeringsbremsen. (→S. 181)
Trykk på tenningsbryteren.
Slipp opp bremsepedalen (Multidrive) eller clutchpedalen (manuell
girkasse) og kontroller at indikatorlampen for smart inngangs- og
startsystem (grønn) er slukket.
Modus kan endres ved å trykke på tenningsbryteren mens bremsepe-
dalen (Multidrive) eller clutchpedalen (manuell girkasse) er sluppet ut.
(Modusen endres hver gang bryteren trykkes inn.)
Off
*
Varselblinklysene kan brukes.
Indikatorlampen for smart inn-
gangs- og startsystem (grønn) er
slukket.
ACC-modus
Enkelte elektriske komponenter
kan brukes, for eksempel audio-
systemet.
Indikatorlampen for smart inn-
gangs- og startsystem (grønn) blin-
ker langsomt.
IG-ON-modus
Alle elektriske komponenter kan
brukes.
Indikatorlampen for smart inn-
gangs- og startsystem (grønn) blin-
ker langsomt.
*: Biler med Multidrive: Hvis giret er i en annen stilling enn P når motoren
slås av, vil tenningsbryteren gå til ACC-modus og ikke til av.
Slå av motoren
Endre tenningsbrytermodus
1
2
3
4
5

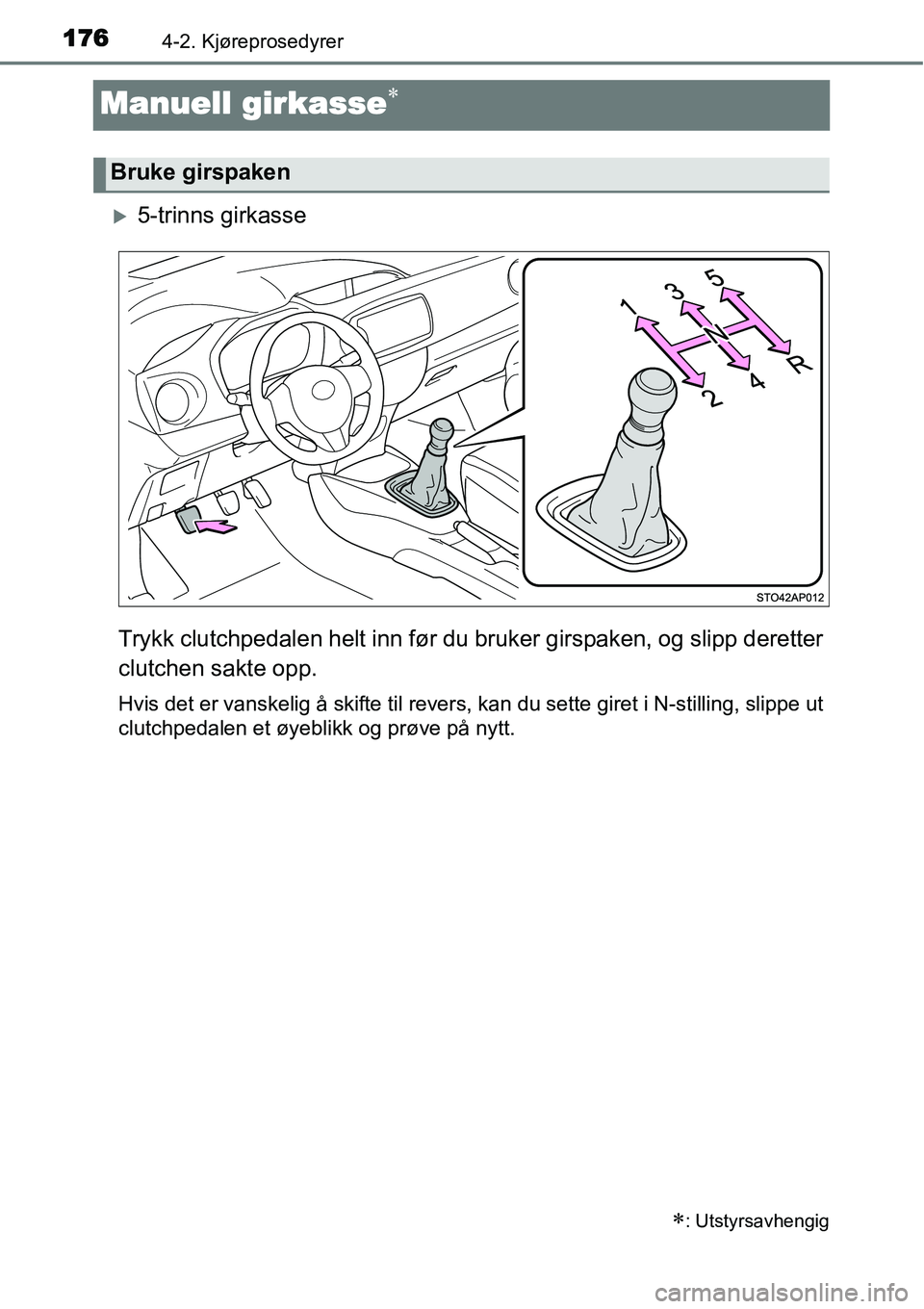

1764-2. Kjøreprosedyrer
Manuell girkasse∗
X5-trinns girkasse
Trykk clutchpedalen helt inn før du bruker girspaken, og slipp deretter
clutchen sakte opp.
Hvis det er vanskelig å skifte til revers, kan du sette giret i N-stilling, slippe ut
clutchpedalen et øyeblikk og prøve på nytt.
∗: Utstyrsavhengig
Bruke girspaken

1774-2. Kjøreprosedyrer
4
Kjøring
X6-trinns girkasse
Trykk clutchpedalen helt inn før du bruker girspaken, og slipp deretter
clutchen sakte opp.
Sett giret i R mens du løfter opp
ringen.
Sette giret i R-stilling (6-trinns girkasse)

1784-2. Kjøreprosedyrer
Girskiftindikatoren hjelper deg å oppnå bedre drivstofføkonomi og
redusert eksosutslipp innen grensene til motorens ytelse.
Gire opp
Gire ned
■Girskiftindikatordisplayet
Det kan hende girskiftindikatoren ikke vises når foten plasseres på clutchpe-
dalen.
■Maksimal hastighet ved nedgiring
Overhold hastighetene for nedgiring i tabellen nedenfor for å unngå å overbe-
laste motoren.
km/t
Girskiftindikator
1
2
GirstillingMaksimal hastighet
1KR-FE-motor1NR-FE-motor1ND-TV-motor
1454643
2848580
312312411 7
4157158158
