TOYOTA YARIS HATCHBACK 2014 Manuale duso (in Italian)

4018-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AV V I S O
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
Durante il traino del veicolo
Durante il traino
Se il traino avviene mediante una fune, evitare le partenze brusche, ecc. che
sottoporrebbero ad eccessive sollecitazioni il gancio e la fune di traino.
Il gancio o la fune di traino si potrebbero danneggiare, e i pezzi che si dovessero
staccare potrebbero colpire le persone e causare gravi danni.
Veicoli senza sistema di entrata e avviamento intelligente: Non portare la chiave
nel blocchetto di accensione in posizione “LOCK”.
Esiste la possibilità che il volante si blocchi e non possa essere azionato.
Veicoli con sistema di entrata e avviamento intelligente: Non spegnere l’Interruttore
motore.
Esiste la possibilità che il volante si blocchi e non possa essere azionato.
Installazione dell’occhiello di traino sul veicolo
Controllare che l’occhiello di traino sia fissato saldamente.
In caso contrario, l’occhiello potrebbe allentarsi durante l’operazione di traino.
Assicurarsi che il trasporto del veicolo
avvenga con le ruote anteriori oppure con
tutt’e quattro le ruote staccate da terra. Se il
veicolo viene trainato con le ruote anteriori a
contatto del suolo, il gruppo motore-
trasmissione e le parti collegate potrebbero
rimanere danneggiati.

4028-2. Operazioni da eseguire in caso di emergenza
NOTA
Per evitare danni al veicolo quando viene trainato con un carro attrezzi con
sollevamento ruote
Quando si solleva il veicolo, mantenere un’altezza dal terreno adeguata per trainare
il veicolo rialzato sul lato opposto. Senza un’altezza dal terreno adeguata, il veicolo
potrebbe subire danni mentre viene trainato.
Per evitare danni alla carrozzeria quando si traina con un carro attrezzi con
sollevatore
Non trainare mai con un carro attrezzi con sollevatore, né dalla parte anteriore né
dalla parte posteriore.

4038-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
Se si ritiene che ci sia un problema
Perdita di liquido sotto il veicolo
(Sono normali le perdite di acqua dal condizionatore dopo il suo utilizzo)
Pneumatici che sembrano sgonfi o usura irregolare dei pneumatici
La spia di avvertimento alta temperatura del refrigerante motore
lampeggia o si accende
La spia bassa temperatura del refrigerante motore si accende o non si
accende in modo continuo
Suono dello scarico diverso
Stridio eccessivo dei pneumatici durante la marcia in curva
Insoliti rumori legati al sistema delle sospensioni
Battiti in testa o altri rumori legati al motore
Il motore non parte, non gira regolarmente o perde colpi
Notevole perdita di potenza
Il veicolo tira pesantemente da un lato in fase di frenata
Il veicolo tira pesantemente da un lato durante la guida su una strada
piana
Perdita di efficacia dei freni, sensazione di eccessiva elasticità, il pedale
tocca quasi il pavimento
Se si verifica uno qualsiasi dei seguenti sintomi, è probabile che il
veicolo debba essere regolato o riparato. Contattare, appena possibile,
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Sintomi visibili
Sintomi acustici
Sintomi operativi

4048-2. Operazioni da eseguire in caso di emergenza
Sistema di arresto della pompa carburante
(solo motore a benzina)
Seguire la procedura sottostante al fine di riavviare il motore dopo che il
sistema è stato attivato.
Veicoli senza sistema di entrata e avviamento intelligente
Portare la chiave nel blocchetto di accensione in posizione “ACC” o
“LOCK”.
Riavviare il motore.
Veicoli con sistema di entrata e avviamento intelligente
Portare l’interruttore motore in modalità ACCESSORY oppure spegnerlo.
Riavviare il motore.
Per minimizzare il rischio di perdite di carburante quando il motore si
arresta o quando un airbag si gonfia in seguito ad una collisione, il
sistema di arresto della pompa carburante interrompe l’alimentazione
di carburante al motore.
NOTA
Prima di avviare il motore
Controllare il terreno sotto il veicolo.
Se si verificano perdite di carburante sul terreno, ciò significa che l’impianto di
alimentazione carburante è danneggiato e deve essere riparato. Non riavviare il
motore.
1
2
1
2

4058-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie

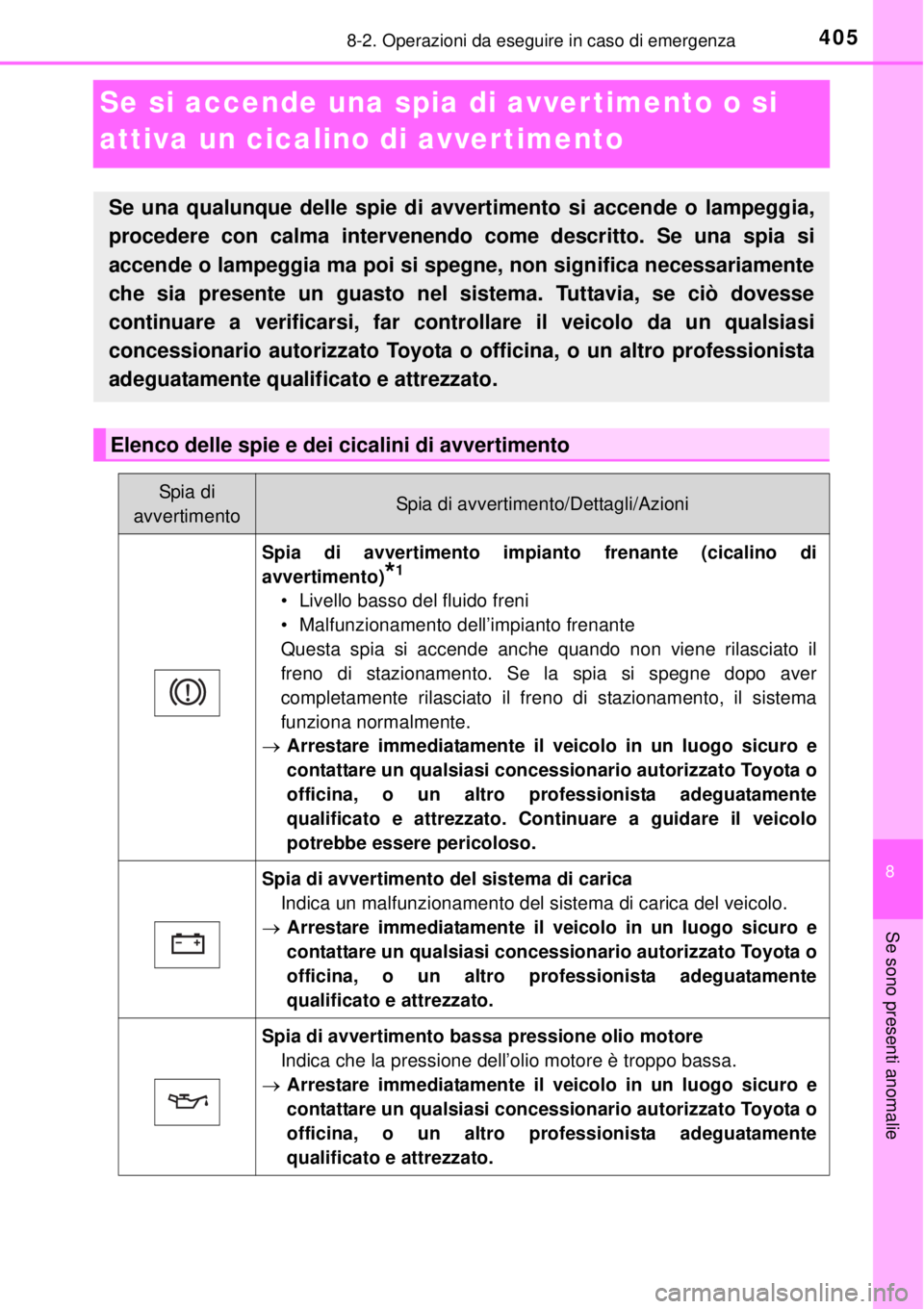

Se si accende una spia di avver timento o si
attiva un cicalino di avvertimento
Se una qualunque delle spie di avvertimento si accende o lampeggia,
procedere con calma intervenendo come descritto. Se una spia si
accende o lampeggia ma poi si spegne, non significa necessariamente
che sia presente un guasto nel sistema. Tuttavia, se ciò dovesse
continuare a verificarsi, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Elenco delle spie e dei cicalini di avvertimento
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
Spia di avvertimento impianto frenante (cicalino di
avvertimento)
*1
• Livello basso del fluido freni
• Malfunzionamento dell’impianto frenante
Questa spia si accende anche quando non viene rilasciato il
freno di stazionamento. Se la spia si spegne dopo aver
completamente rilasciato il freno di stazionamento, il sistema
funziona normalmente.
Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato. Continuare a guidare il veicolo
potrebbe essere pericoloso.
Spia di avvertimento del sistema di carica
Indica un malfunzionamento del sistema di carica del veicolo.
Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Spia di avvertimento bassa pressione olio motore
Indica che la pressione dell’olio motore è troppo bassa.
Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.

4068-2. Operazioni da eseguire in caso di emergenza
(La spia di
avvertimento rossa
lampeggia o si
accende)

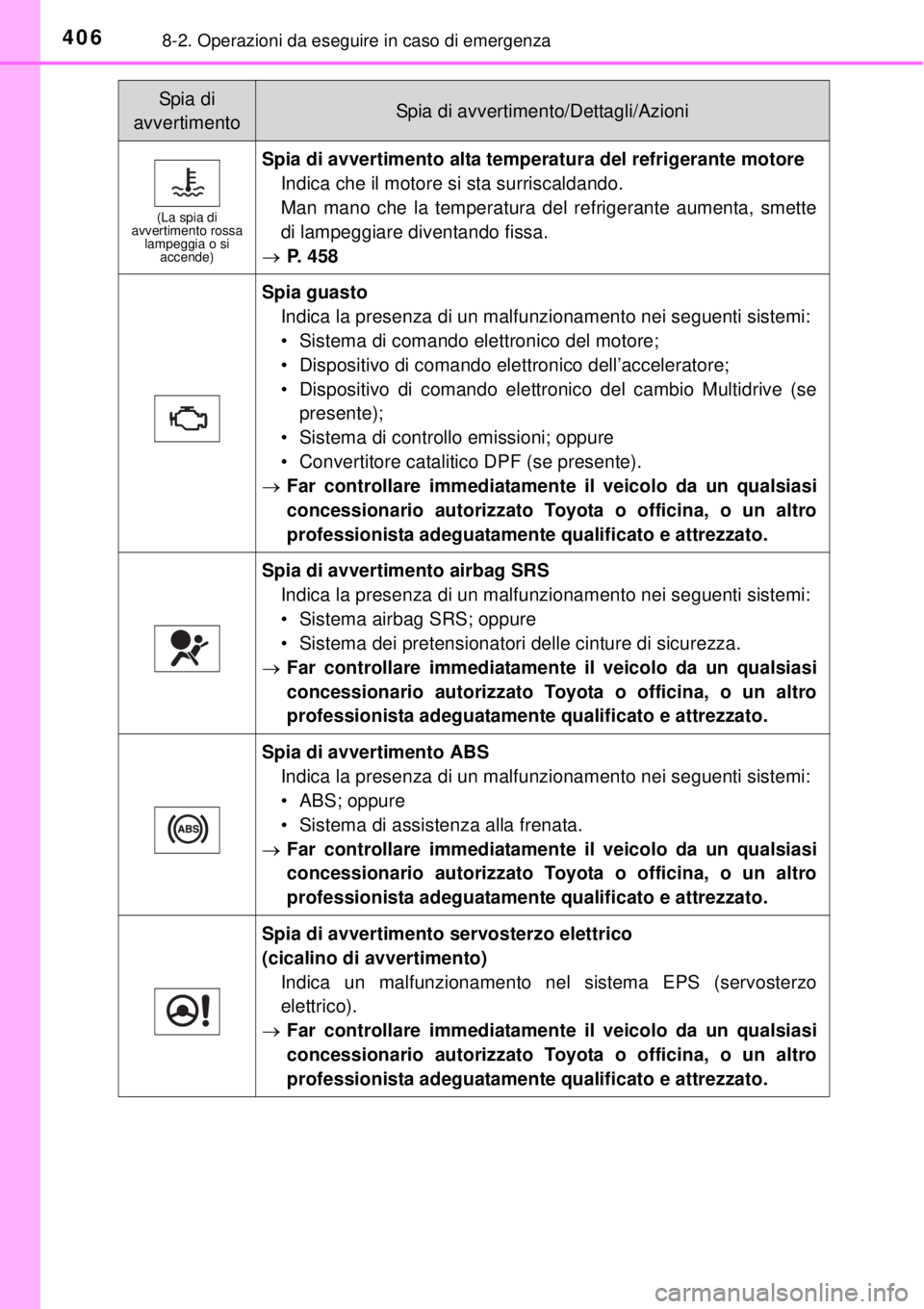

Spia di avvertimento alta temperatura del refrigerante motore
Indica che il motore si sta surriscaldando.
Man mano che la temperatura del refrigerante aumenta, smette
di lampeggiare diventando fissa.
P. 458
Spia guasto
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema di comando elettronico del motore;
• Dispositivo di comando elettronico dell’acceleratore;
• Dispositivo di comando elettronico del cambio Multidrive (se
presente);
• Sistema di controllo emissioni; oppure
• Convertitore catalitico DPF (se presente).
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento airbag SRS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema airbag SRS; oppure
• Sistema dei pretensionatori delle cinture di sicurezza.
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• ABS; oppure
• Sistema di assistenza alla frenata.
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento servosterzo elettrico
(cicalino di avvertimento)
Indica un malfunzionamento nel sistema EPS (servosterzo
elettrico).
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

4078-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie

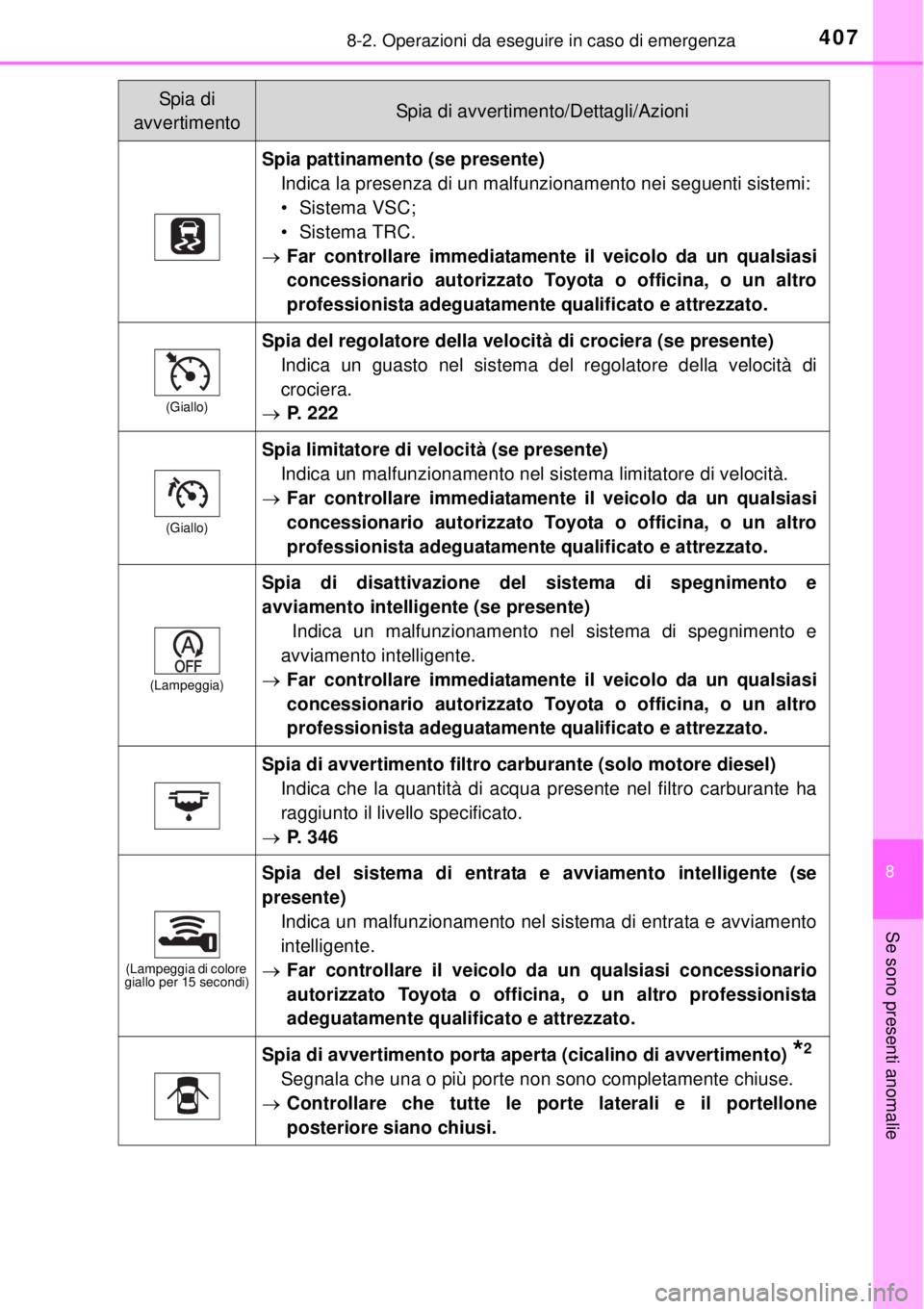

Spia pattinamento (se presente)
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema VSC;
• Sistema TRC.
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Giallo)
Spia del regolatore della velocità di crociera (se presente)
Indica un guasto nel sistema del regolatore della velocità di
crociera.
P. 222
(Giallo)
Spia limitatore di velocità (se presente)
Indica un malfunzionamento nel sistema limitatore di velocità.
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Lampeggia)
Spia di disattivazione del sistema di spegnimento e
avviamento intelligente (se presente)
Indica un malfunzionamento nel sistema di spegnimento e
avviamento intelligente.
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento filtro carburante (solo motore diesel)
Indica che la quantità di acqua presente nel filtro carburante ha
raggiunto il livello specificato.
P. 346
(Lampeggia di colore
giallo per 15 secondi)
Spia del sistema di entrata e avviamento intelligente (se
presente)
Indica un malfunzionamento nel sistema di entrata e avviamento
intelligente.
Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di avvertimento porta aperta (cicalino di avvertimento) *2
Segnala che una o più porte non sono completamente chiuse.
Controllare che tutte le porte laterali e il portellone
posteriore siano chiusi.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

4088-2. Operazioni da eseguire in caso di emergenza

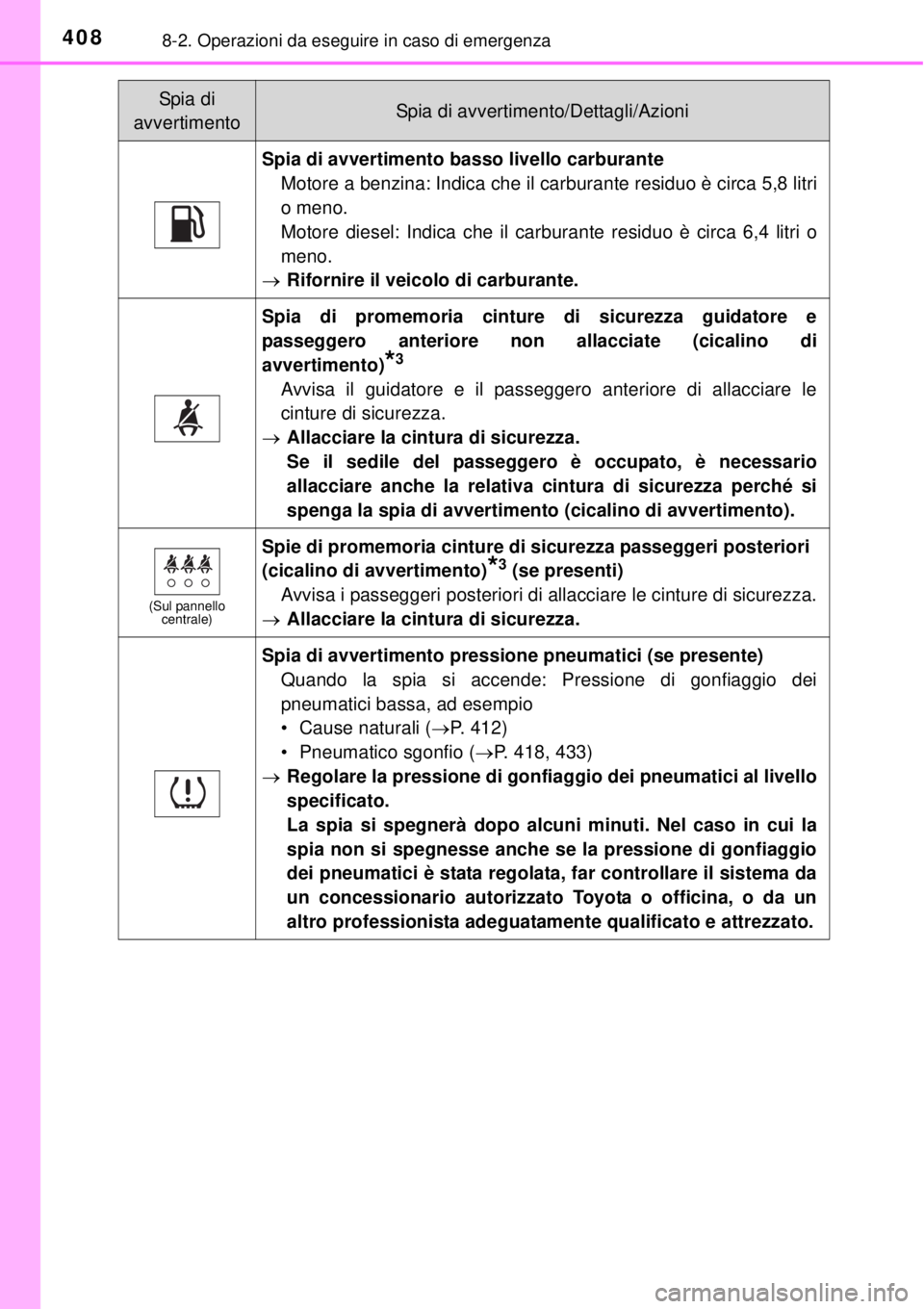

Spia di avvertimento basso livello carburante
Motore a benzina: Indica che il carburante residuo è circa 5,8 litri
o meno.
Motore diesel: Indica che il carburante residuo è circa 6,4 litri o
meno.
Rifornire il veicolo di carburante.
Spia di promemoria cinture di sicurezza guidatore e
passeggero anteriore non allacciate (cicalino di
avvertimento)
*3
Avvisa il guidatore e il passeggero anteriore di allacciare le
cinture di sicurezza.
Allacciare la cintura di sicurezza.
Se il sedile del passeggero è occupato, è necessario
allacciare anche la relativa cintura di sicurezza perché si
spenga la spia di avvertimento (cicalino di avvertimento).
(Sul pannello
centrale)
Spie di promemoria cinture di sicurezza passeggeri posteriori
(cicalino di avvertimento)
*3 (se presenti)
Avvisa i passeggeri posteriori di allacciare le cinture di sicurezza.
Allacciare la cintura di sicurezza.
Spia di avvertimento pressione pneumatici (se presente)
Quando la spia si accende: Pressione di gonfiaggio dei
pneumatici bassa, ad esempio
• Cause naturali (P. 412)
• Pneumatico sgonfio (P. 418, 433)
Regolare la pressione di gonfiaggio dei pneumatici al livello
specificato.
La spia si spegnerà dopo alcuni minuti. Nel caso in cui la
spia non si spegnesse anche se la pressione di gonfiaggio
dei pneumatici è stata regolata, far controllare il sistema da
un concessionario autorizzato Toyota o officina, o da un
altro professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

4098-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
Spia di avvertimento basso livello olio motore (solo motore
diesel)
Indica che il livello dell’olio motore è basso.
Controllare il livello dell’olio motore ed eventualmente
aggiungerlo.
Spia di avvertimento sistema DPF (motore diesel con sistema
DPF)
• Indica che il convertitore catalitico DPF deve essere pulito a
causa dell’utilizzo del veicolo su percorsi brevi e/o guida a
bassa velocità.
• Indica che la quantità di particolato accumulato nel convertitore
catalitico DPF ha raggiunto il livello specificato.
Per pulire il convertitore catalitico DPF, per quanto
possibile guidare il veicolo a una velocità di 65 km/h o
superiore per 20 - 30 minuti, finché la spia di avvertimento
sistema DPF non si spegne.
*4
Tenere acceso il motore il più a lungo possibile finché non
si spegne la spia di avvertimento del sistema DPF.
Se non è possibile guidare il veicolo a una velocità di 65 km/
h o superiore, oppure se la spia di avvertimento sistema
DPF non si spegne anche dopo aver guidato per più di 30
minuti, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

4108-2. Operazioni da eseguire in caso di emergenza
*1: Cicalino di avvertimento freno di stazionamento inserito:
Un cicalino si attiva per indicare che il freno di stazionamento è ancora inserito (con
il veicolo che ha raggiunto una velocità di 5 km/h).
*2: Cicalino di avvertimento porta aperta:
Un cicalino si attiverà se il veicolo raggiunge una velocità pari a 5 km/h o superiore
con una delle porte aperte.

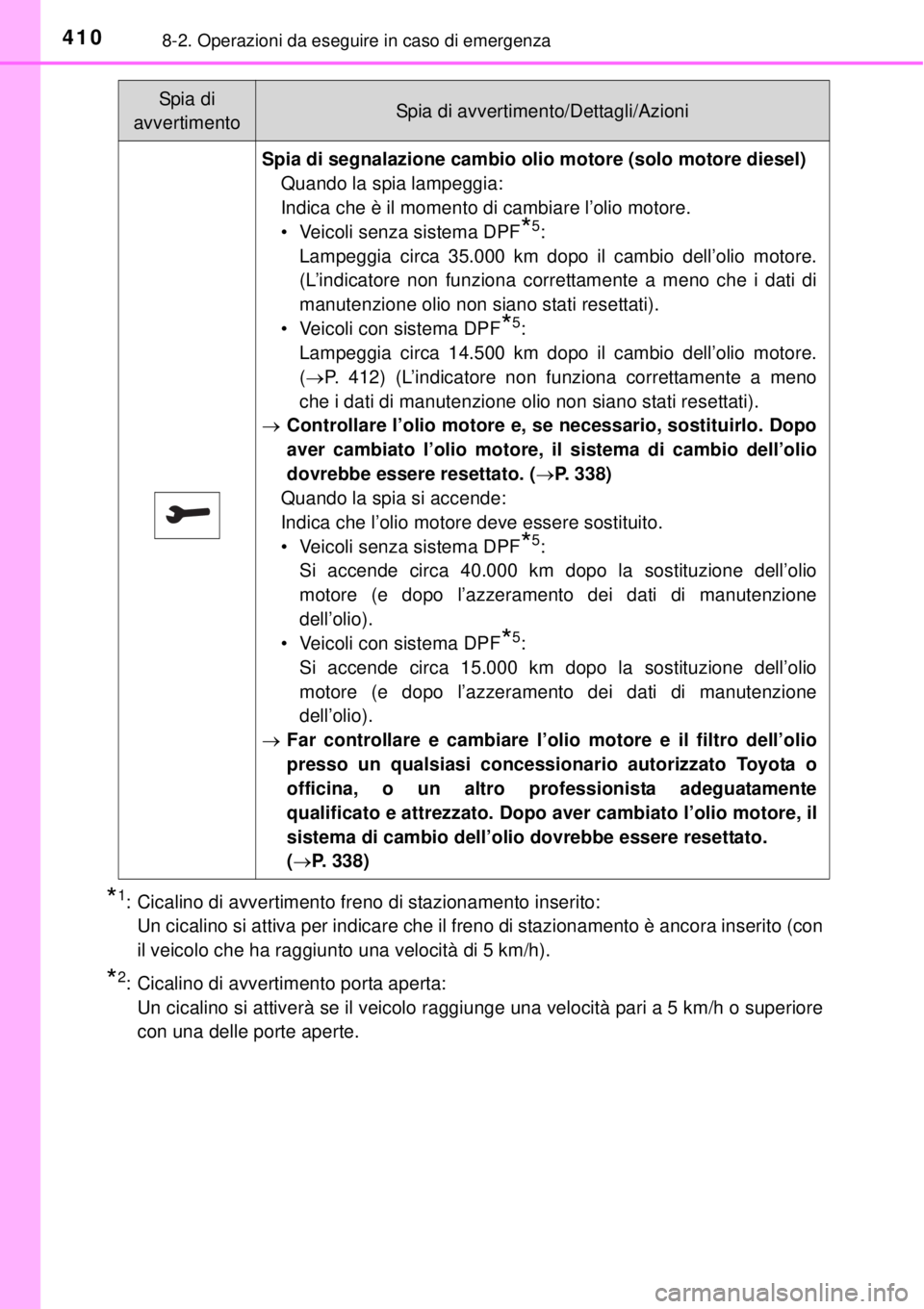

Spia di segnalazione cambio olio motore (solo motore diesel)
Quando la spia lampeggia:
Indica che è il momento di cambiare l’olio motore.
• Veicoli senza sistema DPF
*5:
Lampeggia circa 35.000 km dopo il cambio dell’olio motore.
(L’indicatore non funziona correttamente a meno che i dati di
manutenzione olio non siano stati resettati).
• Veicoli con sistema DPF
*5:
Lampeggia circa 14.500 km dopo il cambio dell’olio motore.
(P. 412) (L’indicatore non funziona correttamente a meno
che i dati di manutenzione olio non siano stati resettati).
Controllare l’olio motore e, se necessario, sostituirlo. Dopo
aver cambiato l’olio motore, il sistema di cambio dell’olio
dovrebbe essere resettato. (P. 338)
Quando la spia si accende:
Indica che l’olio motore deve essere sostituito.
• Veicoli senza sistema DPF
*5:
Si accende circa 40.000 km dopo la sostituzione dell’olio
motore (e dopo l’azzeramento dei dati di manutenzione
dell’olio).
• Veicoli con sistema DPF
*5:
Si accende circa 15.000 km dopo la sostituzione dell’olio
motore (e dopo l’azzeramento dei dati di manutenzione
dell’olio).
Far controllare e cambiare l’olio motore e il filtro dell’olio
presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato. Dopo aver cambiato l’olio motore, il
sistema di cambio dell’olio dovrebbe essere resettato.
(P. 338)
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
