TOYOTA YARIS HATCHBACK 2016 Instructieboekje (in Dutch)

4117-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E

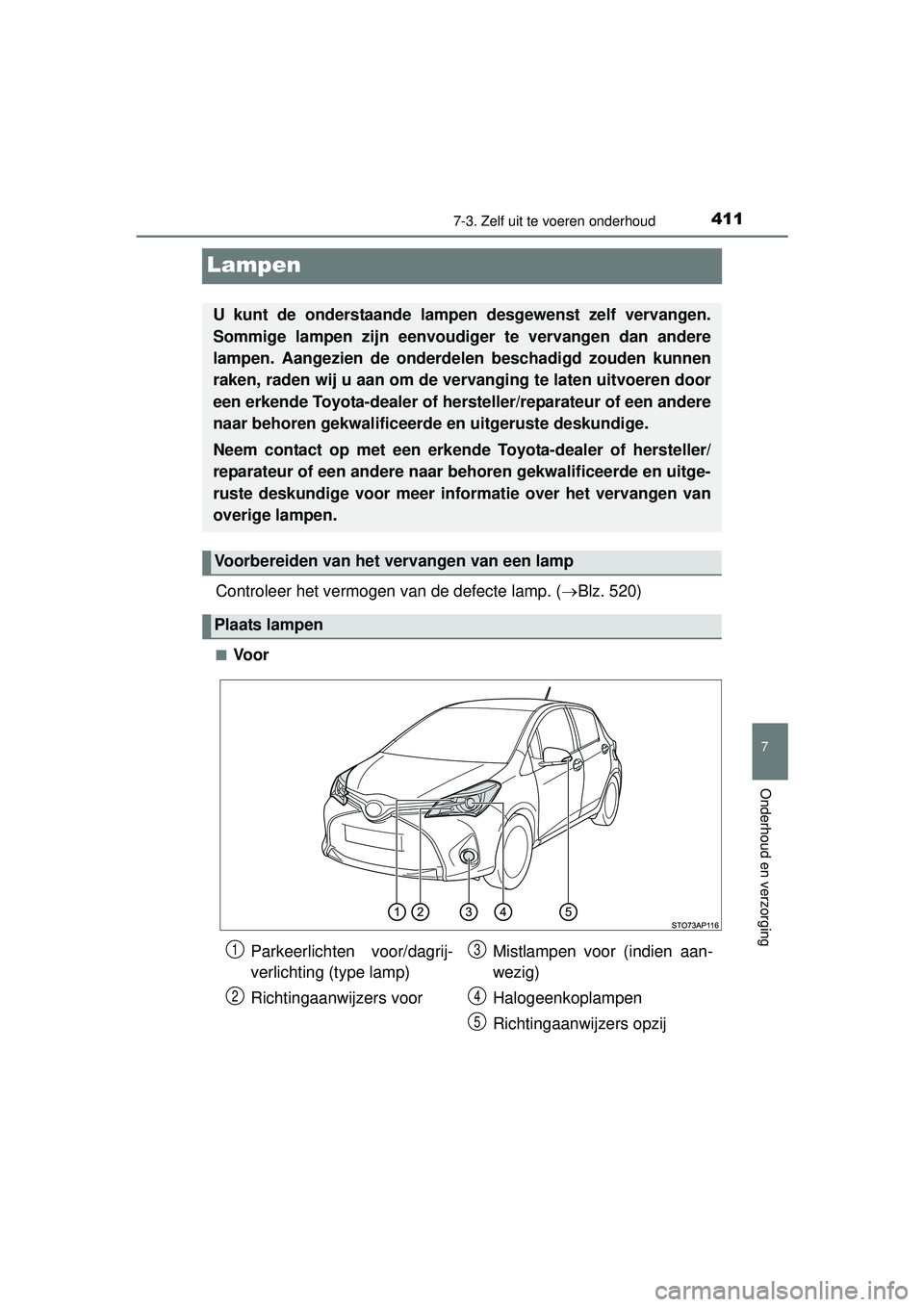

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 520)
■Voor
U kunt de onderstaande lamp en desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de ve rvanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer info rmatie over het vervangen van
overige lampen.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Parkeerlichten voor/dagrij-
verlichting (type lamp)
Richtingaanwijzers voor Mistlampen voor (indien aan-
wezig)
Halogeenkoplampen
Richtingaanwijzers opzij1
2
3
4
5
YARIS_F_OM_Europe_OM52G66E.book Page
411 Tuesday, April 26, 2016 10:51 AM

4127-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52G66E■

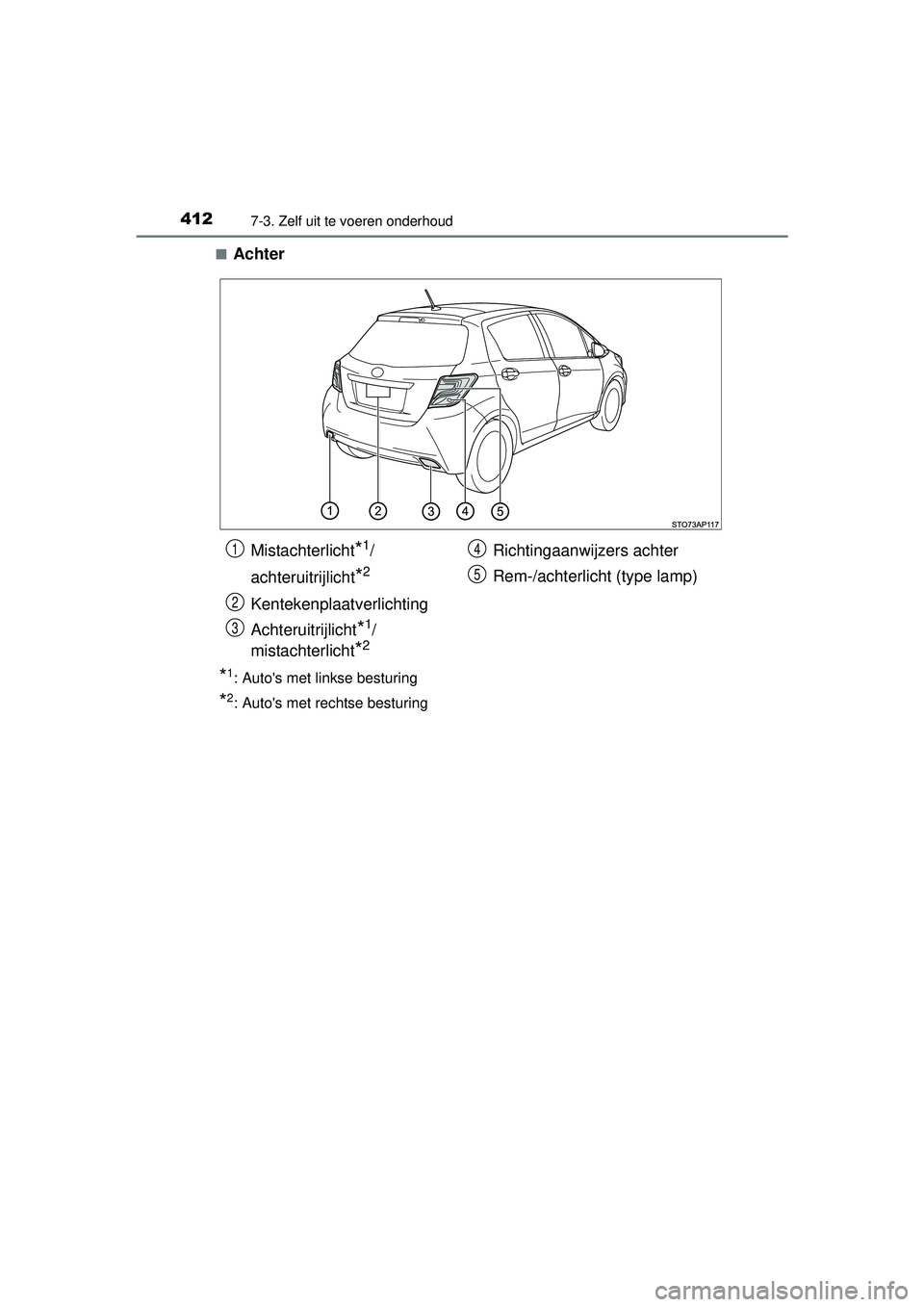

Achter
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
Mistachterlicht*1/
achteruitrijlicht
*2
Kentekenplaat verlichting
Achteruitrijlicht
*1/
mistachterlicht
*2
Richtingaanwijzers achter
Rem-/achterlicht (type lamp)1
2
3
4
5
YARIS_F_OM_Europe_OM52G66E.book Page 412 Tuesday, April 26, 2016 10:51 AM

4137-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E■

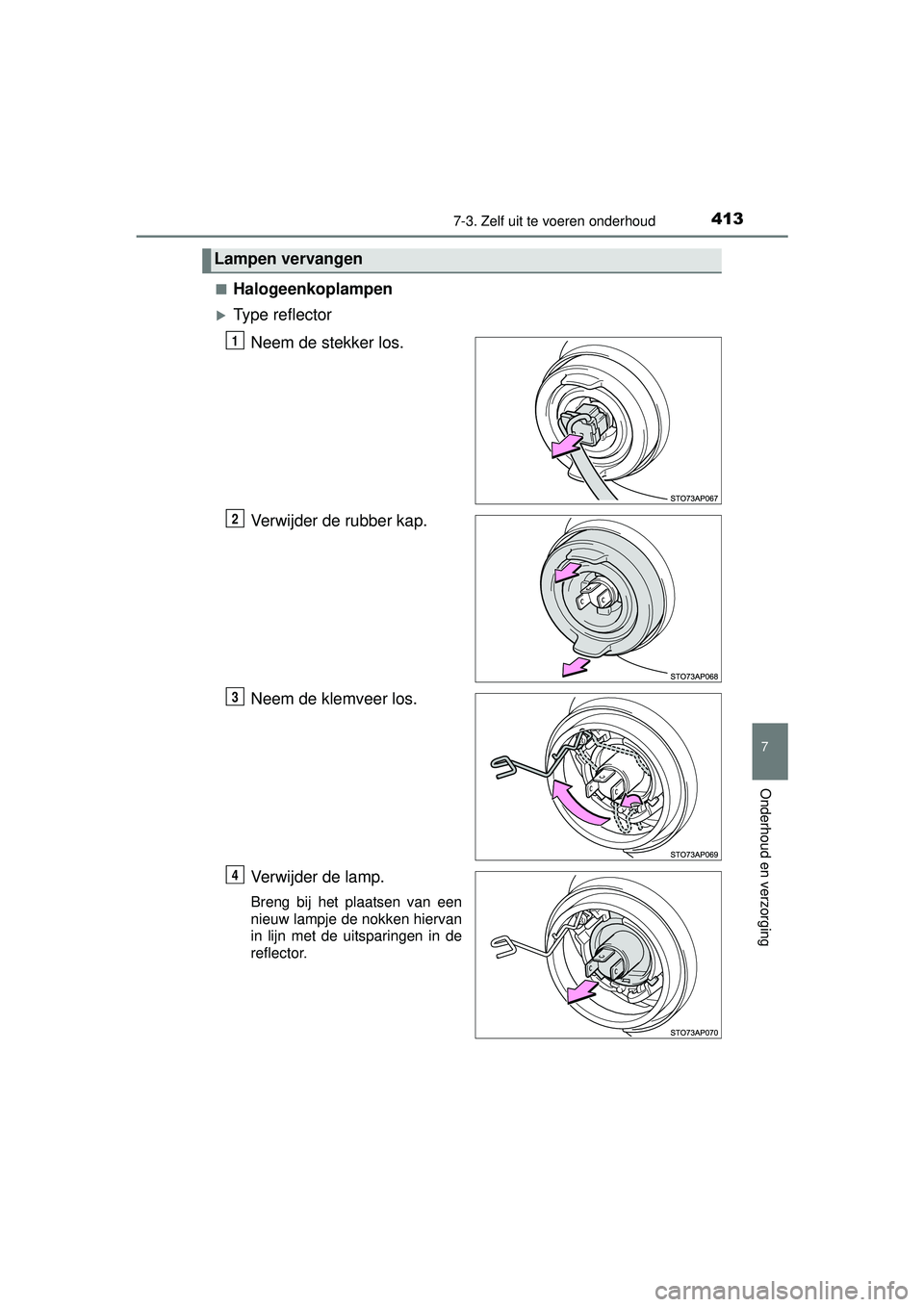

Halogeenkoplampen
Type reflector
Neem de stekker los.
Verwijder de rubber kap.
Neem de klemveer los.
Verwijder de lamp.
Breng bij het plaatsen van een
nieuw lampje de nokken hiervan
in lijn met de uitsparingen in de
reflector.
Lampen vervangen
1
2
3
4
YARIS_F_OM_Europe_OM52G66E.book Page 413 Tuesday, April 26, 2016 10:51 AM

4147-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52G66E

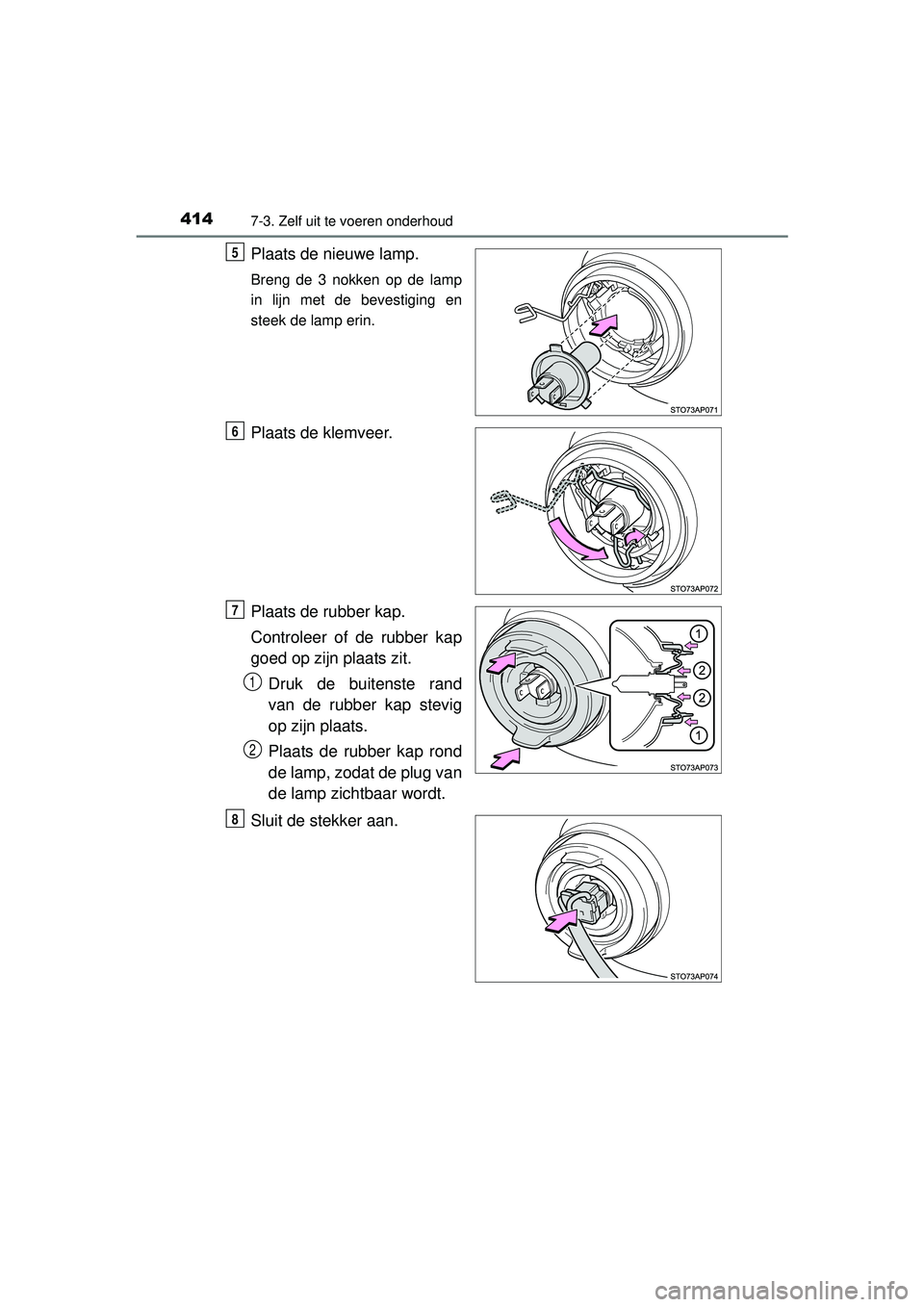

Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Plaats de klemveer.
Plaats de rubber kap.
Controleer of de rubber kap
goed op zijn plaats zit.Druk de buitenste rand
van de rubber kap stevig
op zijn plaats.
Plaats de rubber kap rond
de lamp, zodat de plug van
de lamp zichtbaar wordt.
Sluit de stekker aan.
5
6
7
1
2
8
YARIS_F_OM_Europe_OM52G66E.book Page 414 Tuesday, April 26, 2016 10:51 AM

4157-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E

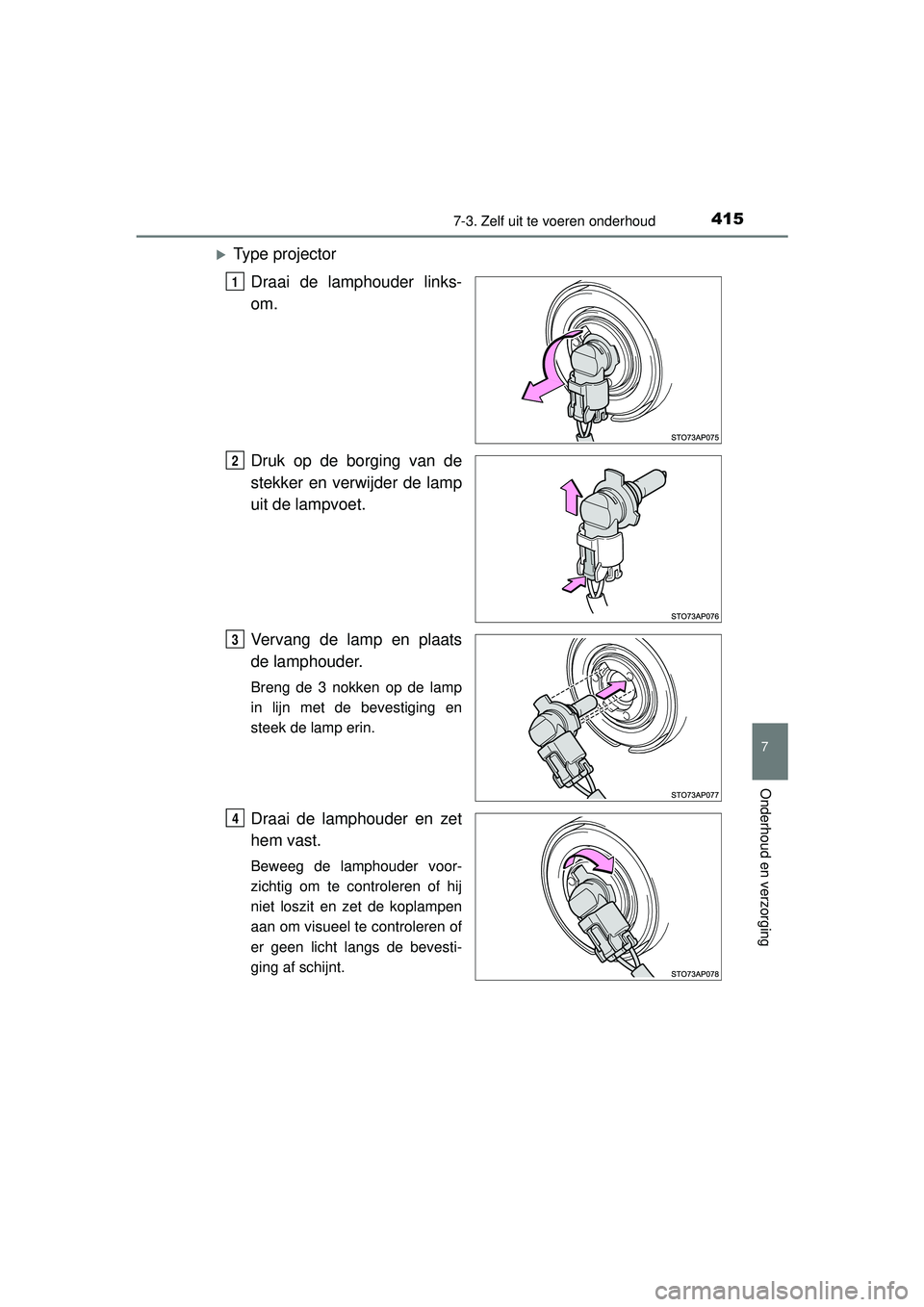

Type projectorDraai de lamphouder links-
om.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
1
2
3
14
YARIS_F_OM_Europe_OM52G66E.book Page 415 Tuesday, April 26, 2016 10:51 AM

4167-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52G66E■

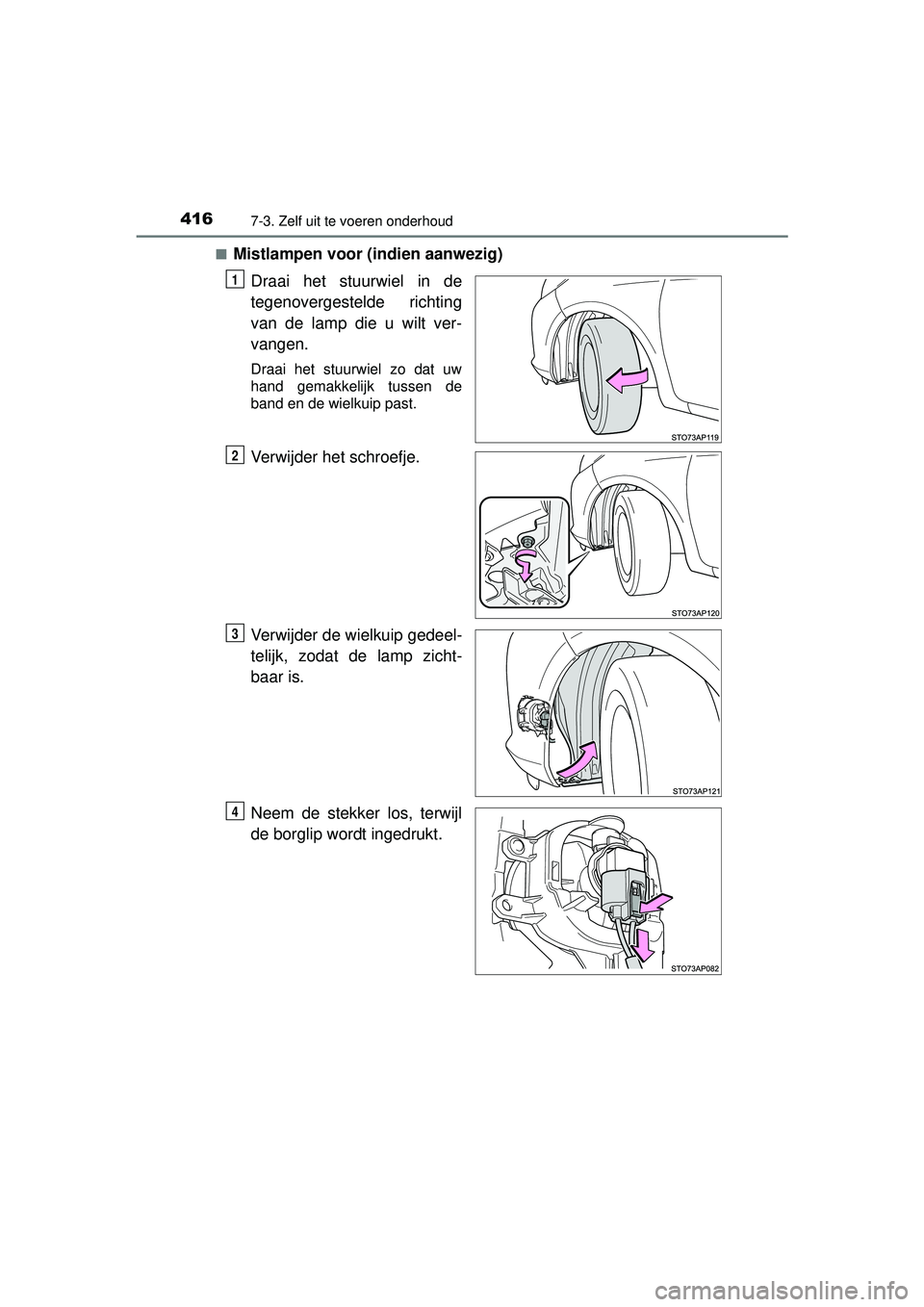

Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
YARIS_F_OM_Europe_OM52G66E.book Page 416 Tuesday, April 26, 2016 10:51 AM

4177-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E

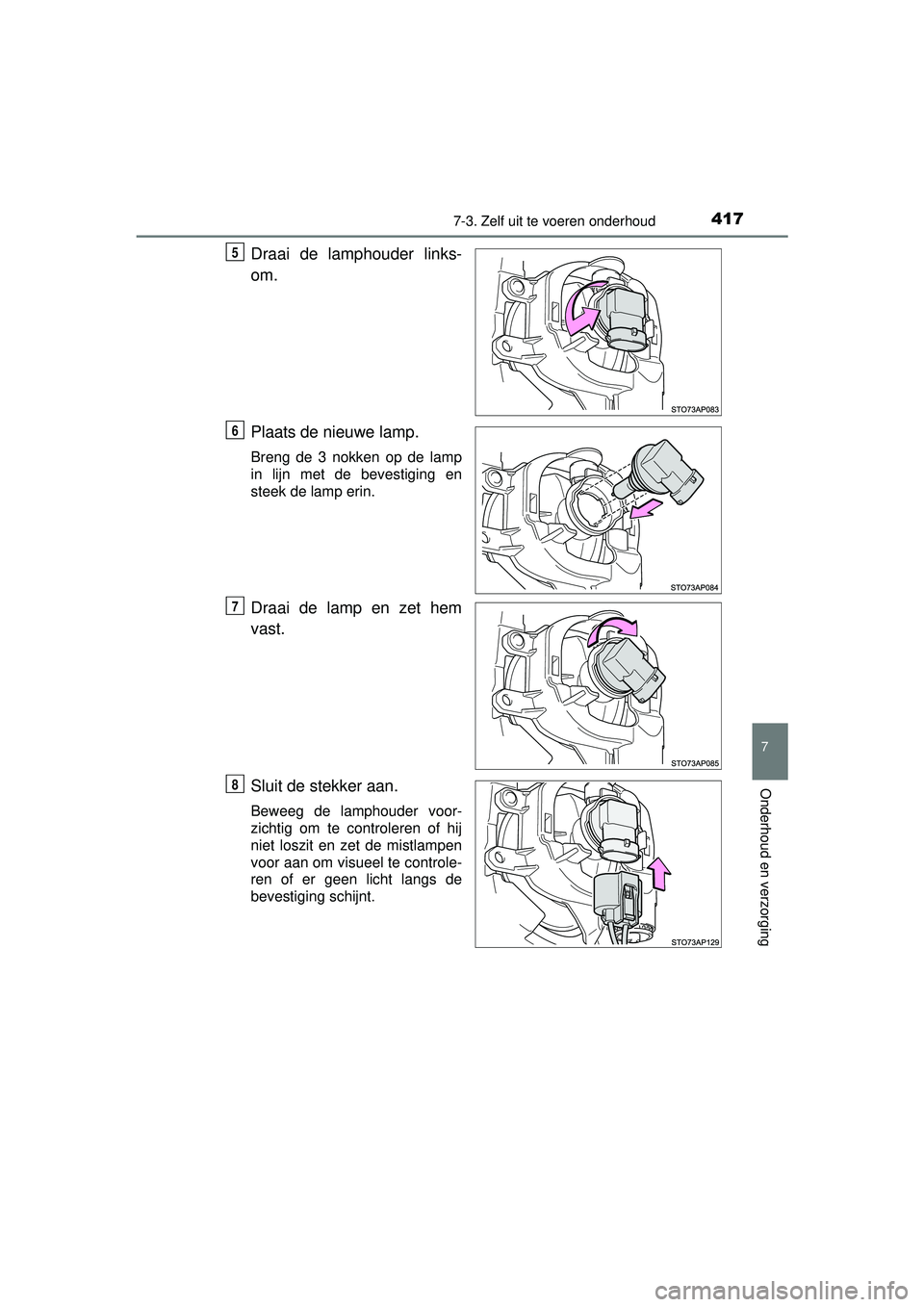

Draai de lamphouder links-
om.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
5
6
7
8
YARIS_F_OM_Europe_OM52G66E.book Page 417 Tuesday, April 26, 2016 10:51 AM

4187-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52G66E

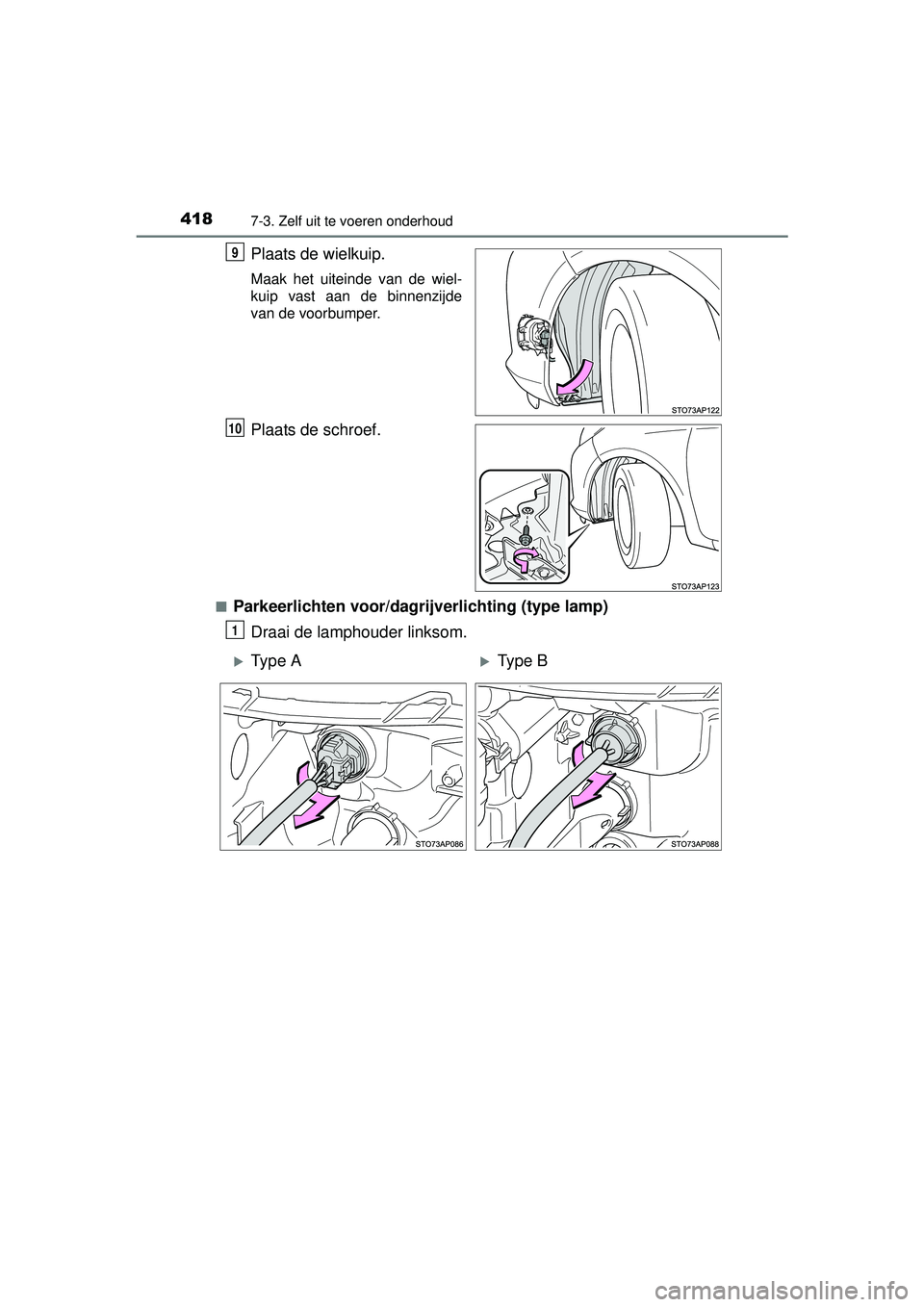

Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Plaats de schroef.
■Parkeerlichten voor/dagrijverlichting (type lamp)
Draai de lamphouder linksom.
9
10
1
Type AType B
YARIS_F_OM_Europe_OM52G66E.book Page 418 Tuesday, April 26, 2016 10:51 AM

4197-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E

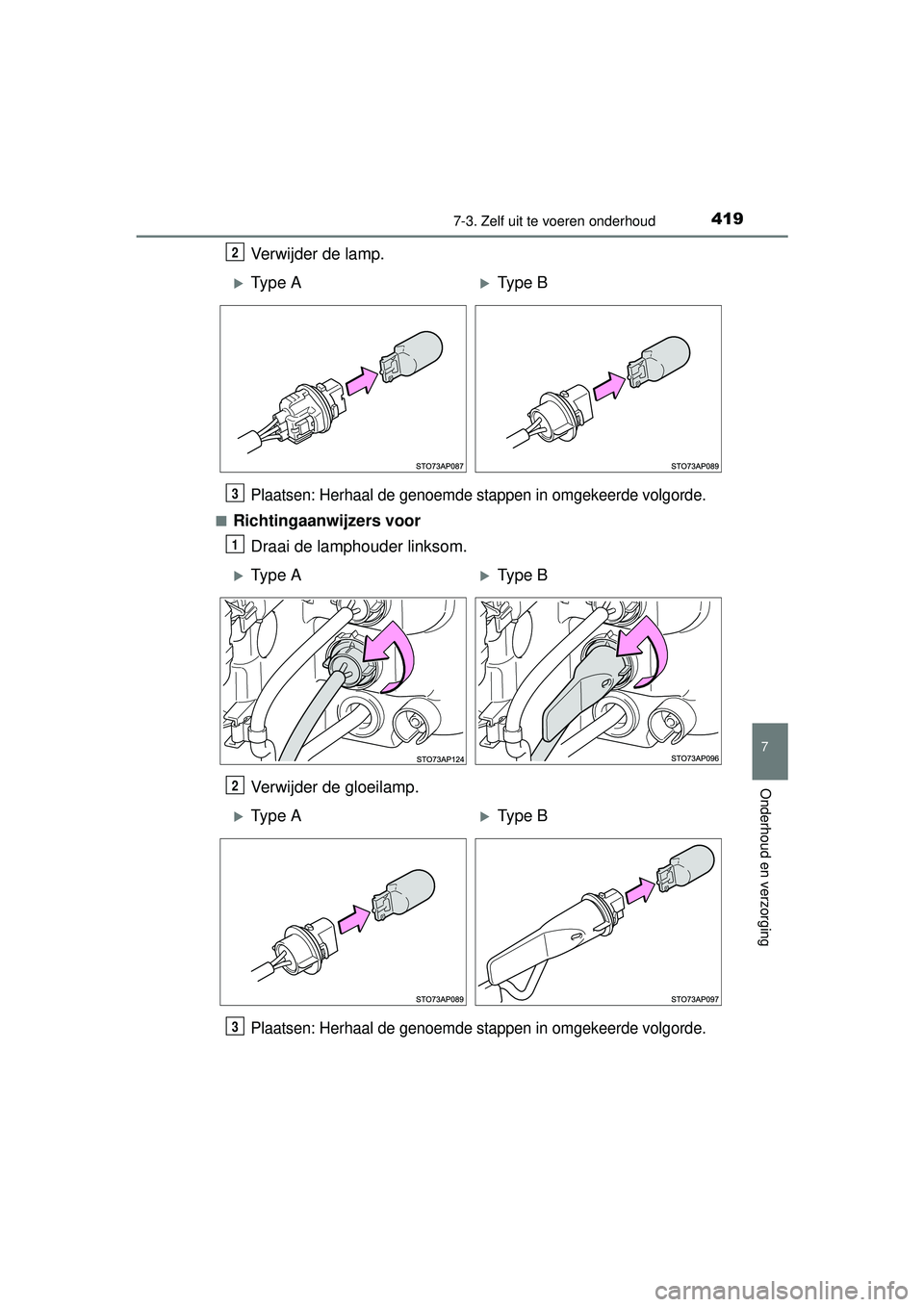

Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Richtingaanwijzers voorDraai de lamphouder linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
2
Type AType B
3
1
Type AType B
2
Type AType B
3
YARIS_F_OM_Europe_OM52G66E.book Page 419 Tuesday, April 26, 2016 10:51 AM

4207-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52G66E■

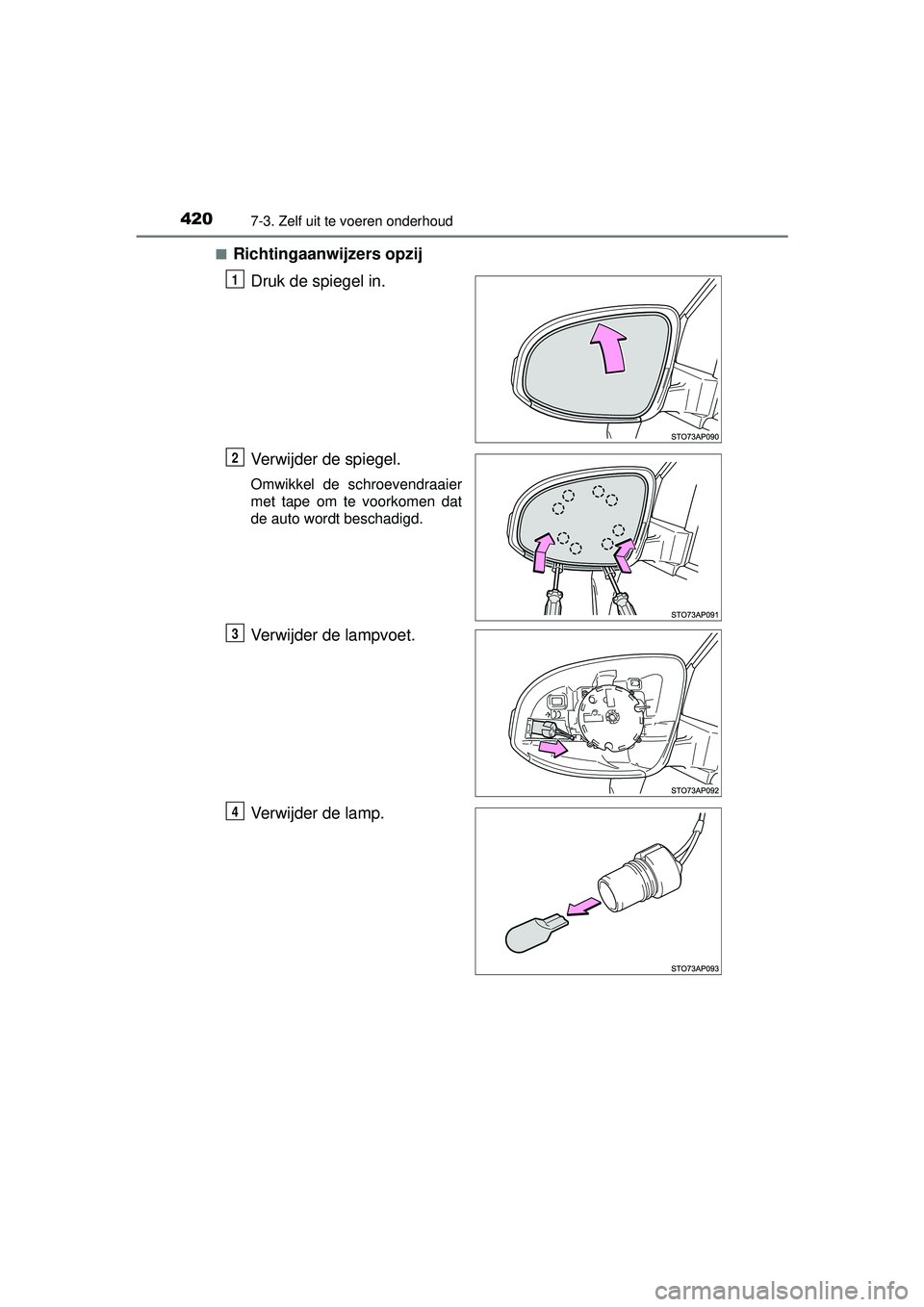

Richtingaanwijzers opzij
Druk de spiegel in.
Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
1
2
3
4
