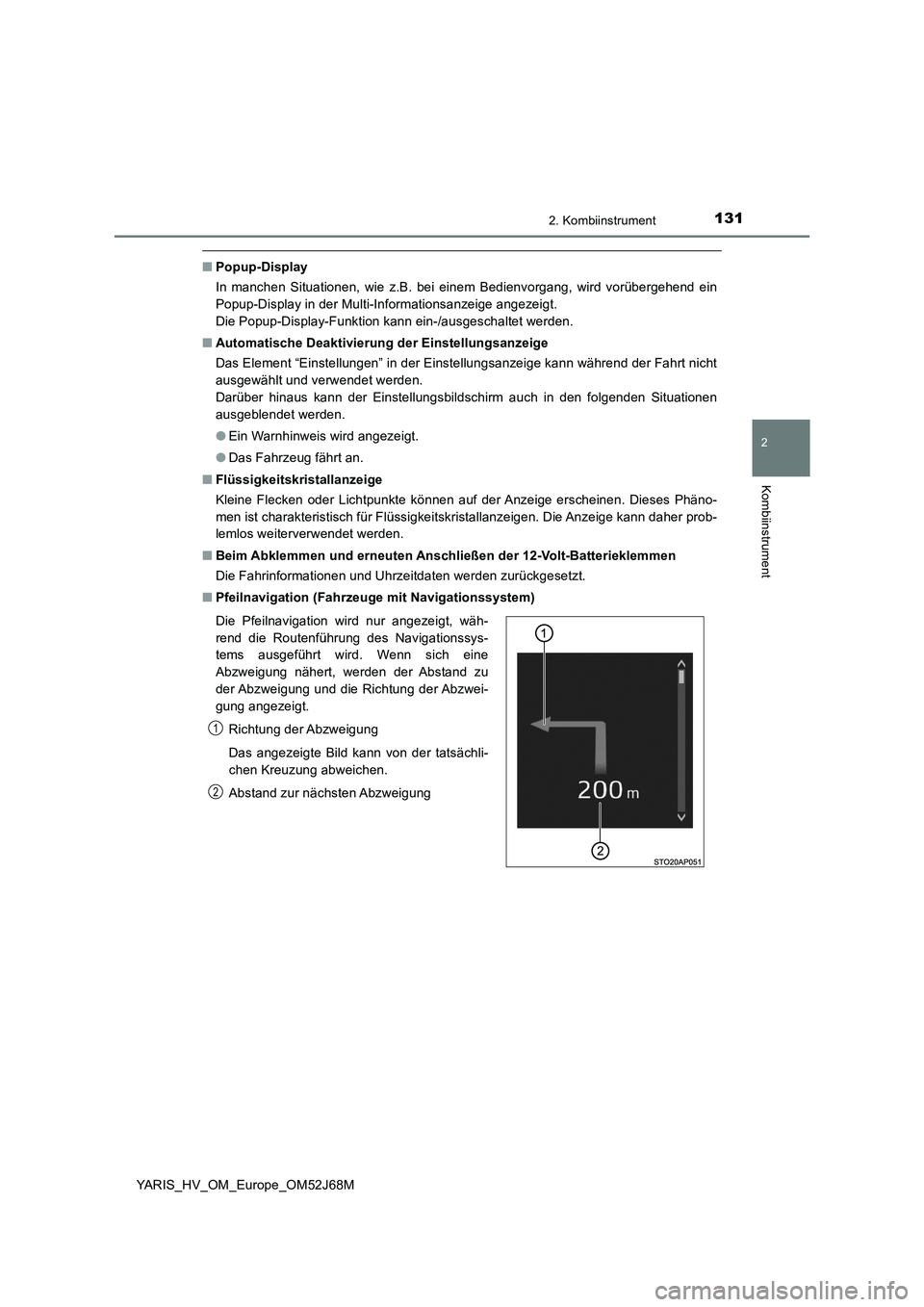

1312. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M
■Popup-Display
In manchen Situationen, wie z.B. bei einem Bedienvorgang, wird vorübergehend ein
Popup-Display in der Multi-Informationsanzeige angezeigt.
Die Popup-Display-Funktion kann ein-/ausgeschaltet werden.
■Automatische Deaktivierung der Einstellungsanzeige
Das Element “Einstellungen” in der Einstellungsanzeige kann während der Fahrt nicht
ausgewählt und verwendet werden.
Darüber hinaus kann der Einstellungsbildschirm auch in den folgenden Situationen
ausgeblendet werden.
●Ein Warnhinweis wird angezeigt.
●Das Fahrzeug fährt an.
■Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■Beim Abklemmen und erneuten Anschließen der 12-Volt-Batterieklemmen
Die Fahrinformationen und Uhrzeitdaten werden zurückgesetzt.
■Pfeilnavigation (Fahrzeuge mit Navigationssystem)
Die Pfeilnavigation wird nur angezeigt, wäh-
rend die Routenführung des Navigationssys-
tems ausgeführt wird. Wenn sich eine
Abzweigung nähert, werden der Abstand zu
der Abzweigung und die Richtung der Abzwei-
gung angezeigt.
Richtung der Abzweigung
Das angezeigte Bild kann von der tatsächli-
chen Kreuzung abweichen.
Abstand zur nächsten Abzweigung
1
2

1322. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

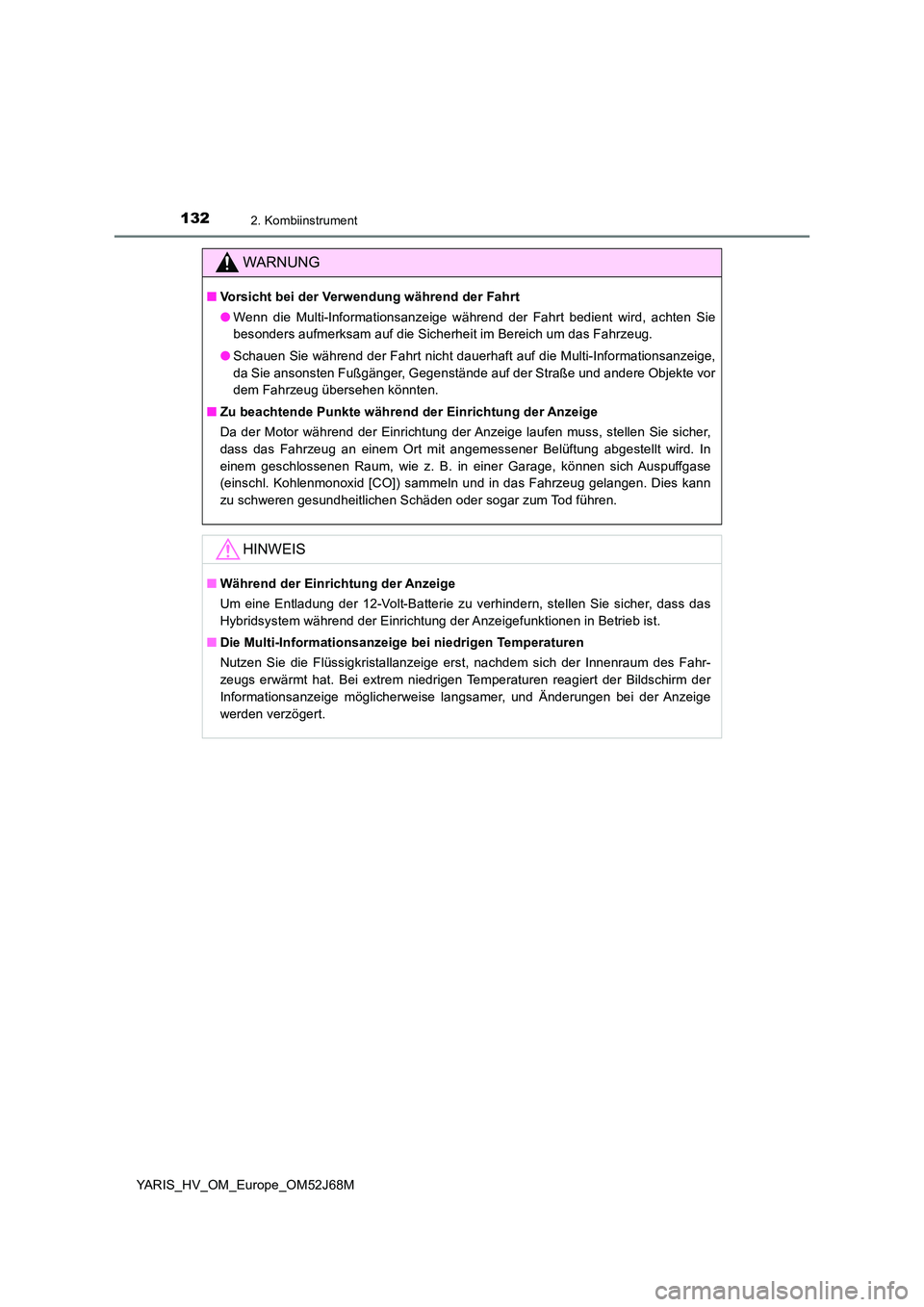

WARNUNG
■Vorsicht bei der Verwendung während der Fahrt
● Wenn die Multi-Informationsanzeige während der Fahrt bedient wird, achten Sie
besonders aufmerksam auf die Sicherheit im Bereich um das Fahrzeug.
● Schauen Sie während der Fahrt nicht dauerhaft auf die Multi-Informationsanzeige,
da Sie ansonsten Fußgänger, Gegenstände auf der Straße und andere Objekte vor
dem Fahrzeug übersehen könnten.
■ Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Während der Einrichtung der Anzeige
Um eine Entladung der 12-Volt-Batterie zu verhindern, stellen Sie sicher, dass das
Hybridsystem während der Einrichtung der Anzeigefunktionen in Betrieb ist.
■ Die Multi-Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige
werden verzögert.

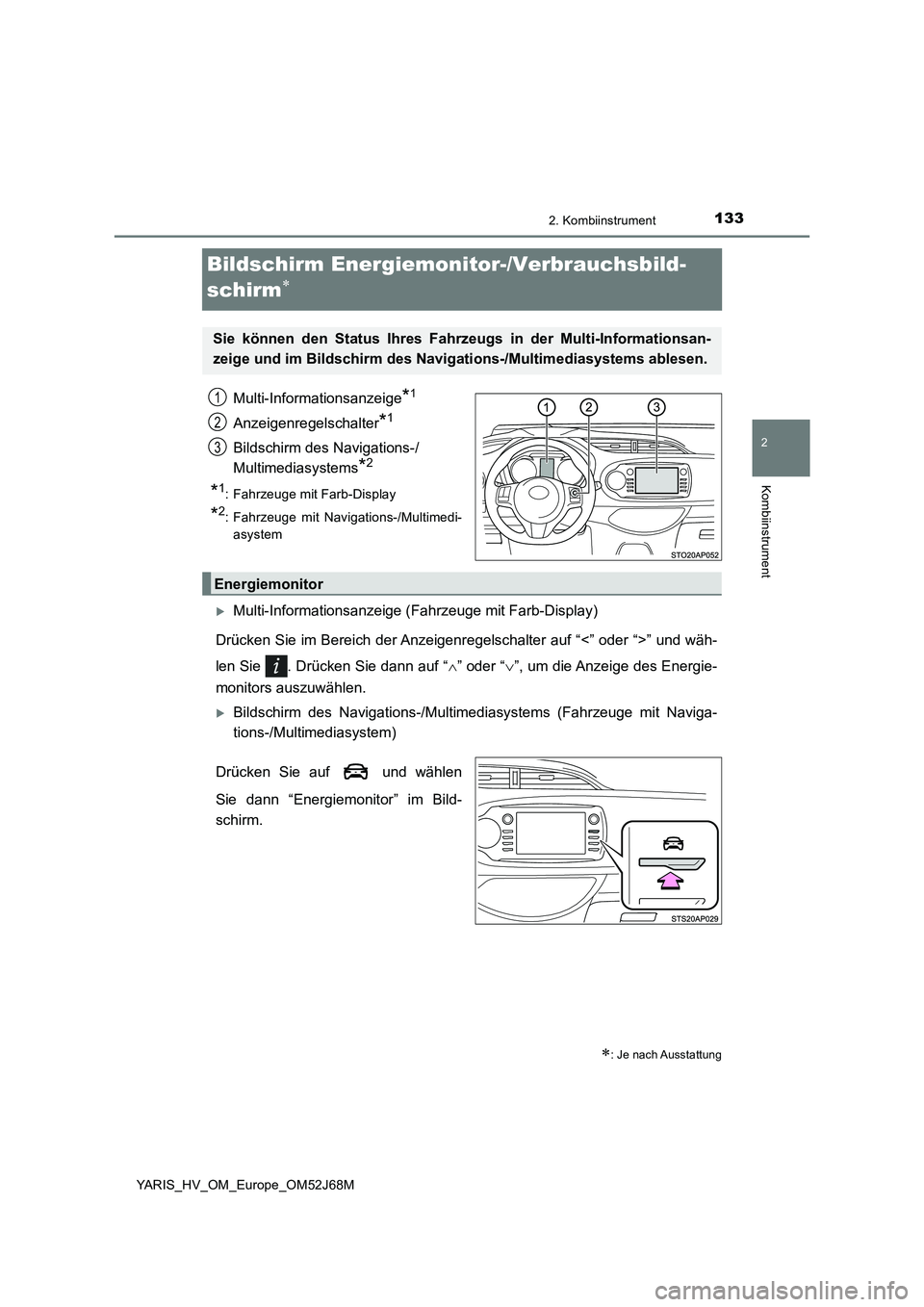

133
2
2. Kombiinstrument
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M
Bildschirm Energiemonitor-/Verbrauchsbild-
schirm
Multi-Informationsanzeige*1
Anzeigenregelschalter*1
Bildschirm des Navigations-/
Multimediasystems*2
*1: Fahrzeuge mit Farb-Display
*2: Fahrzeuge mit Navigations-/Multimedi-
asystem
Multi-Informationsanzeige (Fahrzeuge mit Farb-Display)
Drücken Sie im Bereich der Anzeigenregelschalter auf “<” oder “>” und wäh-
len Sie . Drücken Sie dann auf “ ” oder “”, um die Anzeige des Energie-
monitors auszuwählen.
Bildschirm des Navigations-/Multimediasystems (Fahrzeuge mit Naviga-
tions-/Multimediasystem)
Drücken Sie auf und wählen
Sie dann “Energiemonitor” im Bild-
schirm.
: Je nach Ausstattung
Sie können den Status Ihres Fahrze ugs in der Multi-Informationsan-
zeige und im Bildschirm des Navi gations-/Multimediasystems ablesen.
1
2
3
Energiemonitor

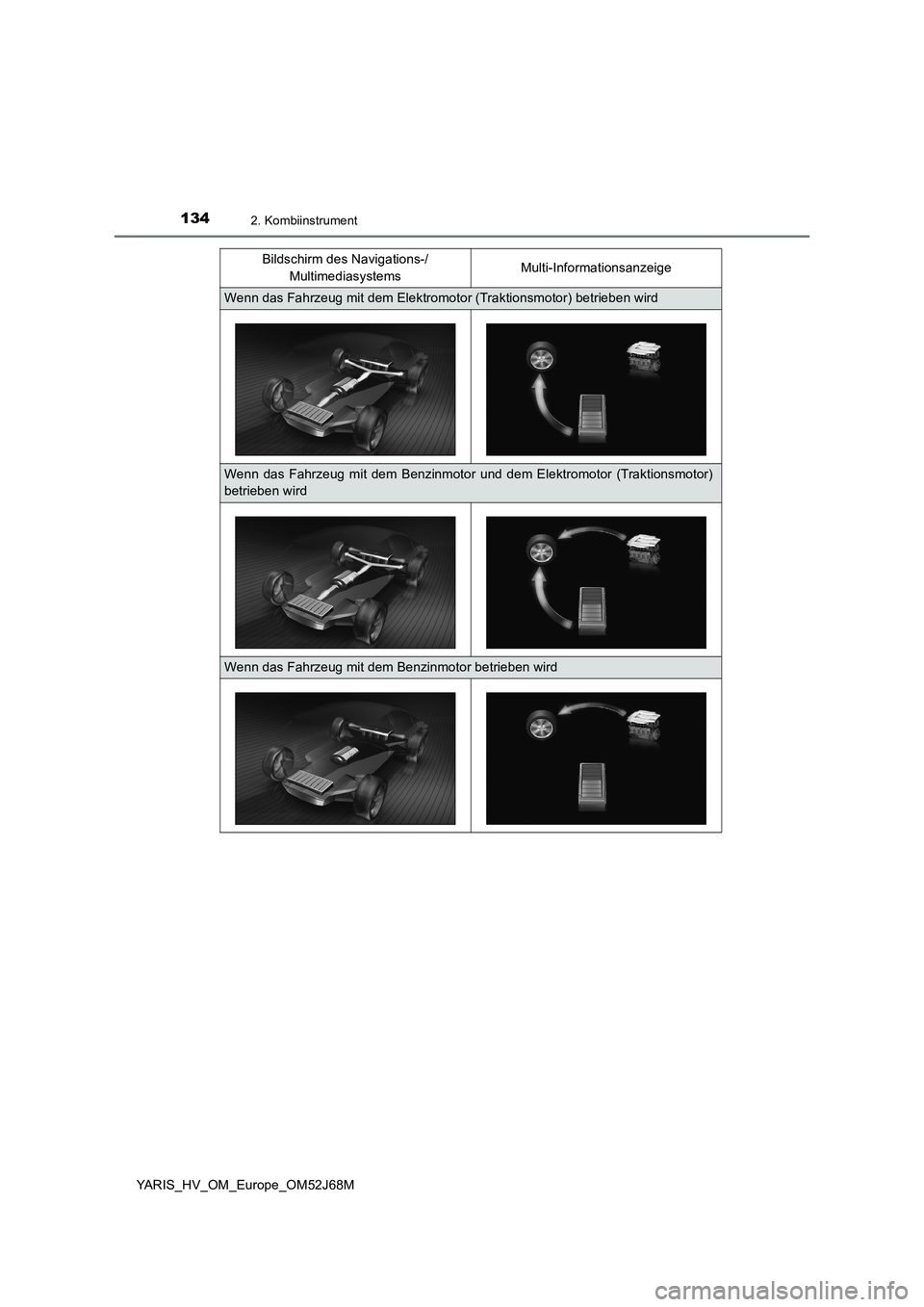

1342. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68MBildschirm des Navigations-/
MultimediasystemsMulti-Informationsanzeige
Wenn das Fahrzeug mit dem Elektromotor (Traktionsmotor) betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor und dem Elektromotor (Traktionsmotor)
betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor betrieben wird

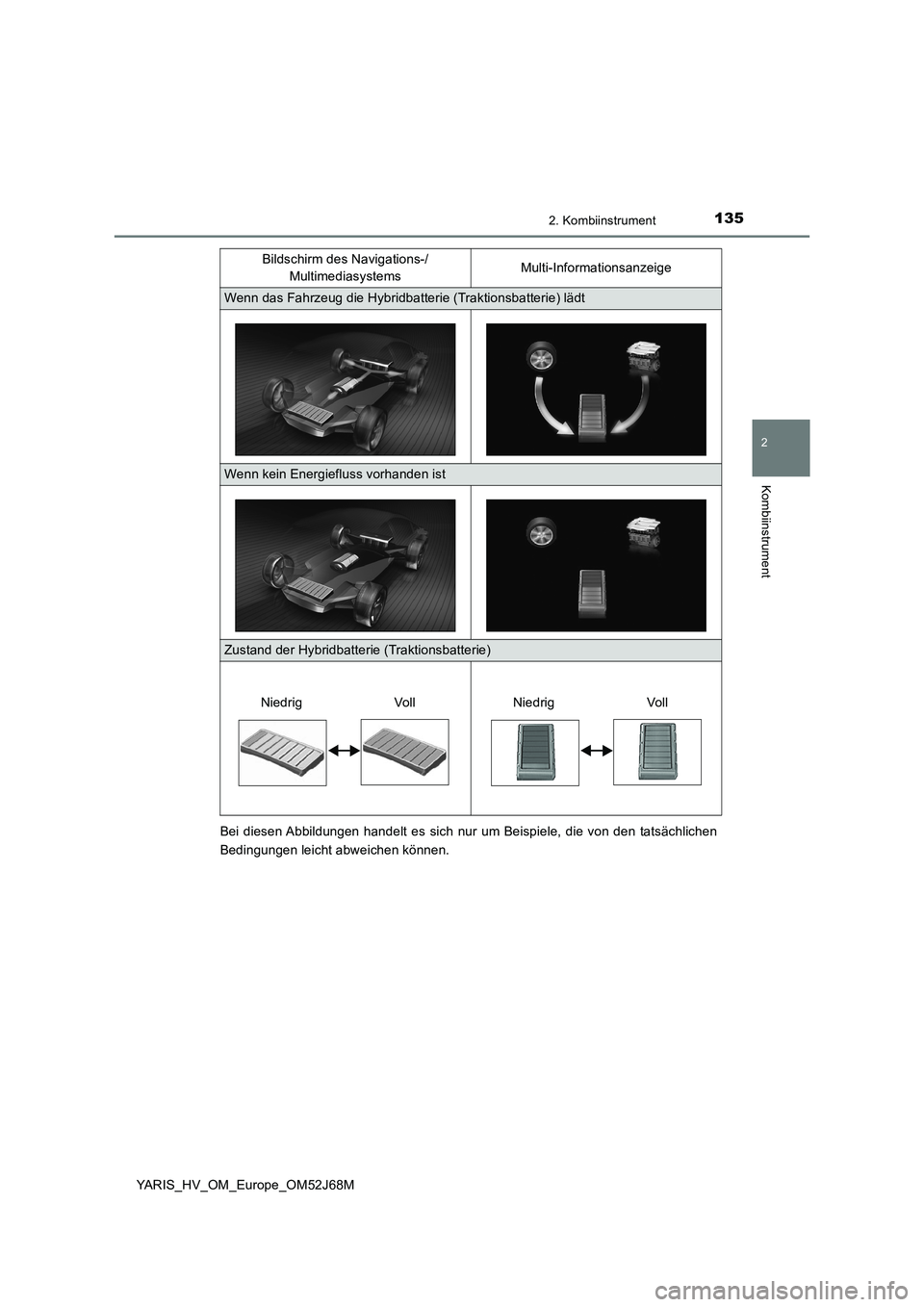

1352. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68MBei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Wenn das Fahrzeug die Hybridbatterie (Traktionsbatterie) lädt
Wenn kein Energiefluss vorhanden ist
Zustand der Hybridbatterie (Traktionsbatterie)
Bildschirm des Navigations-/
MultimediasystemsMulti-Informationsanzeige
Niedrig VollNiedrig Voll

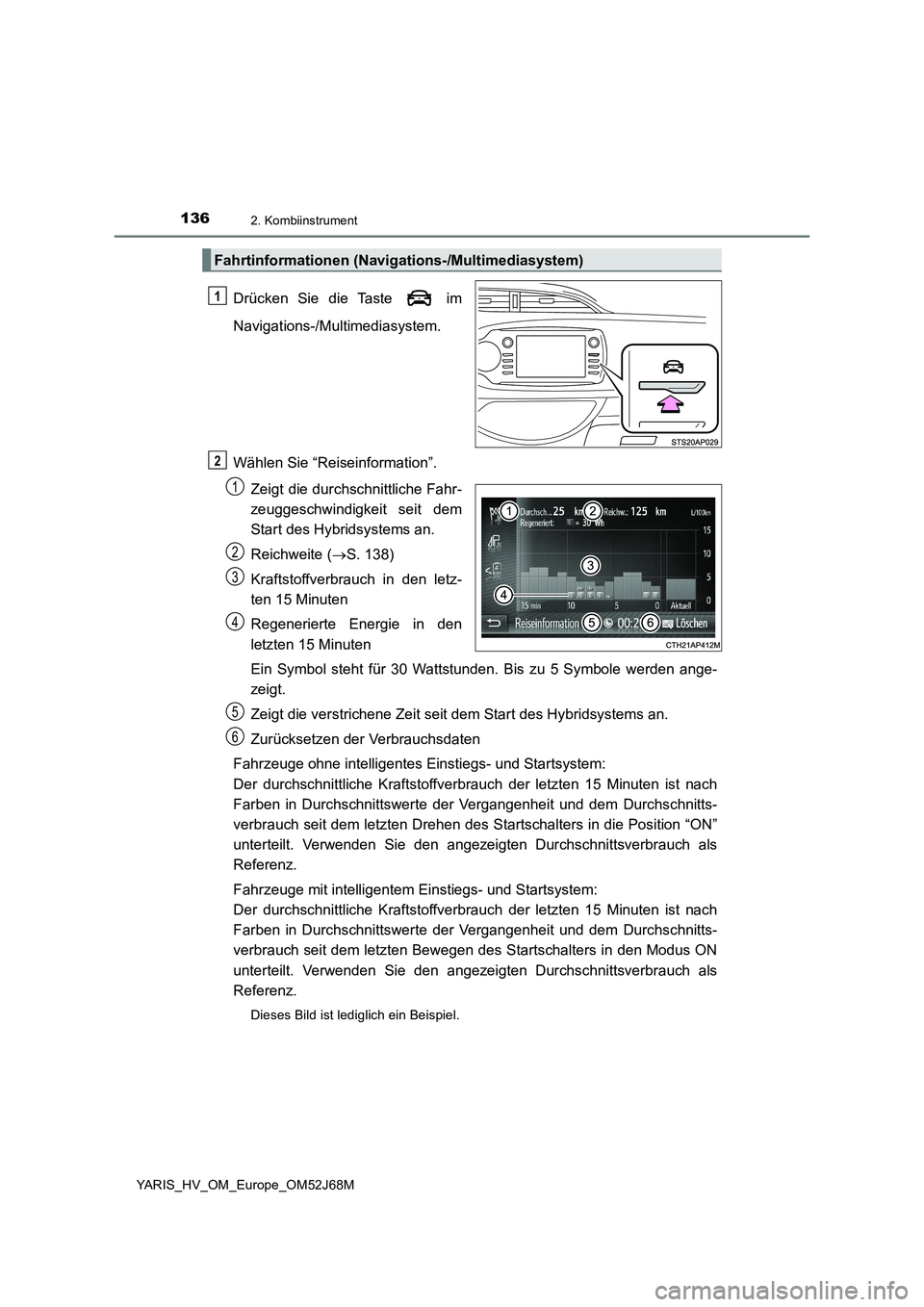

1362. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M
Drücken Sie die Taste im
Navigations-/Multimediasystem.
Wählen Sie “Reiseinformation”.
Zeigt die durchschnittliche Fahr-
zeuggeschwindigkeit seit dem
Start des Hybridsystems an.
Reichweite ( S. 138)
Kraftstoffverbrauch in den letz-
ten 15 Minuten
Regenerierte Energie in den
letzten 15 Minuten
Ein Symbol steht für 30 Wattstunden. Bis zu 5 Symbole werden ange-
zeigt.
Zeigt die verstrichene Zeit seit dem Start des Hybridsystems an.
Zurücksetzen der Verbrauchsdaten
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Vergangenheit und dem Durchschnitts-
verbrauch seit dem letzten Drehen des Startschalters in die Position “ON”
unterteilt. Verwenden Sie den angezeigten Durchschnittsverbrauch als
Referenz.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Vergangenheit und dem Durchschnitts-
verbrauch seit dem letzten Bewegen des Startschalters in den Modus ON
unterteilt. Verwenden Sie den angezeigten Durchschnittsverbrauch als
Referenz.
Dieses Bild ist lediglich ein Beispiel.
Fahrtinformationen (Navigations-/Multimediasystem)
1
2
1
2
3
4
5
6

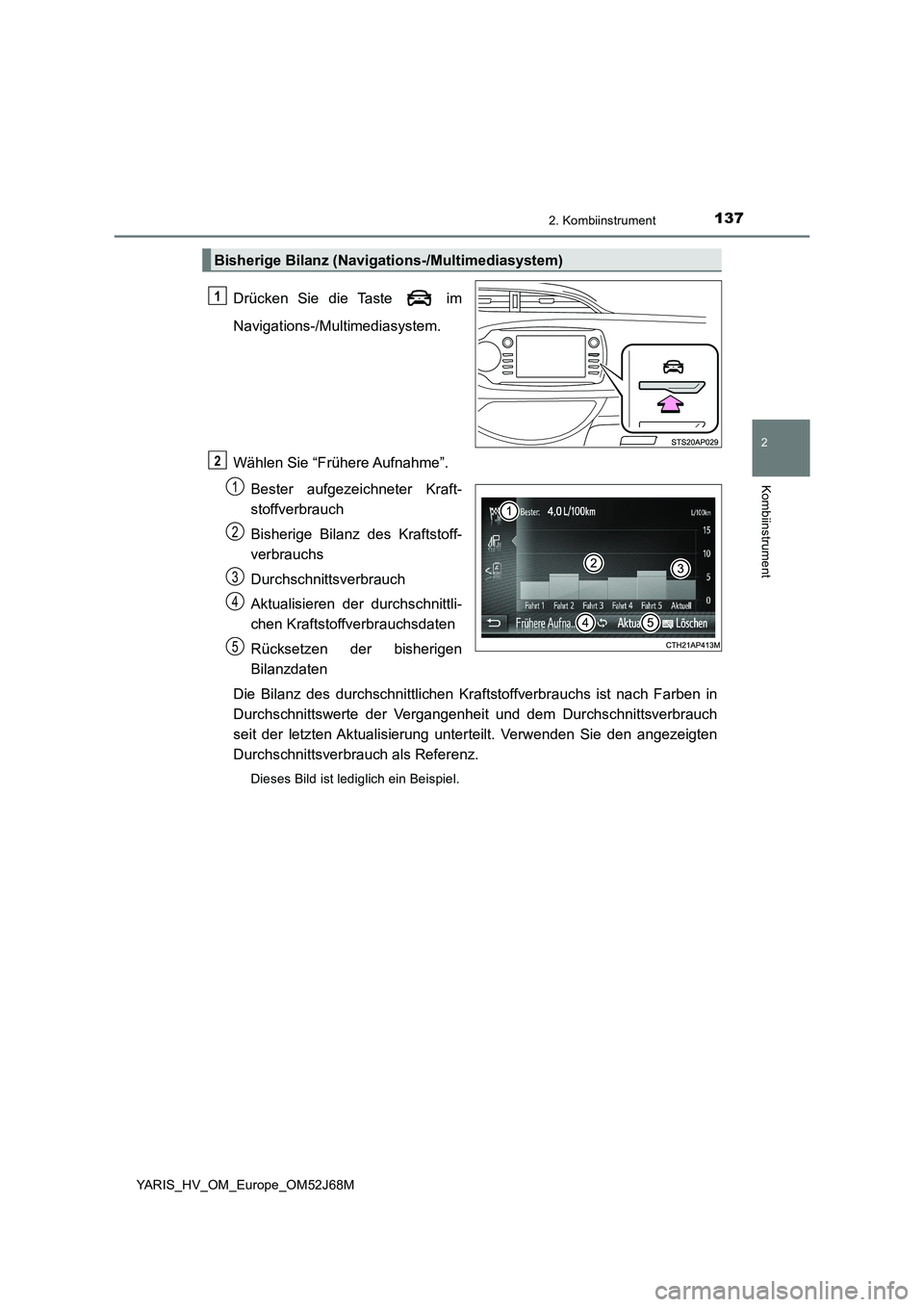

1372. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M
Drücken Sie die Taste im
Navigations-/Multimediasystem.
Wählen Sie “Frühere Aufnahme”.
Bester aufgezeichneter Kraft-
stoffverbrauch
Bisherige Bilanz des Kraftstoff-
verbrauchs
Durchschnittsverbrauch
Aktualisieren der durchschnittli-
chen Kraftstoffverbrauchsdaten
Rücksetzen der bisherigen
Bilanzdaten
Die Bilanz des durchschnittlichen Kraftstoffverbrauchs ist nach Farben in
Durchschnittswerte der Vergangenheit und dem Durchschnittsverbrauch
seit der letzten Aktualisierung unterteilt. Verwenden Sie den angezeigten
Durchschnittsverbrauch als Referenz.
Dieses Bild ist lediglich ein Beispiel.
Bisherige Bilanz (Navigations-/Multimediasystem)
1
2
1
2
3
4
5

1382. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

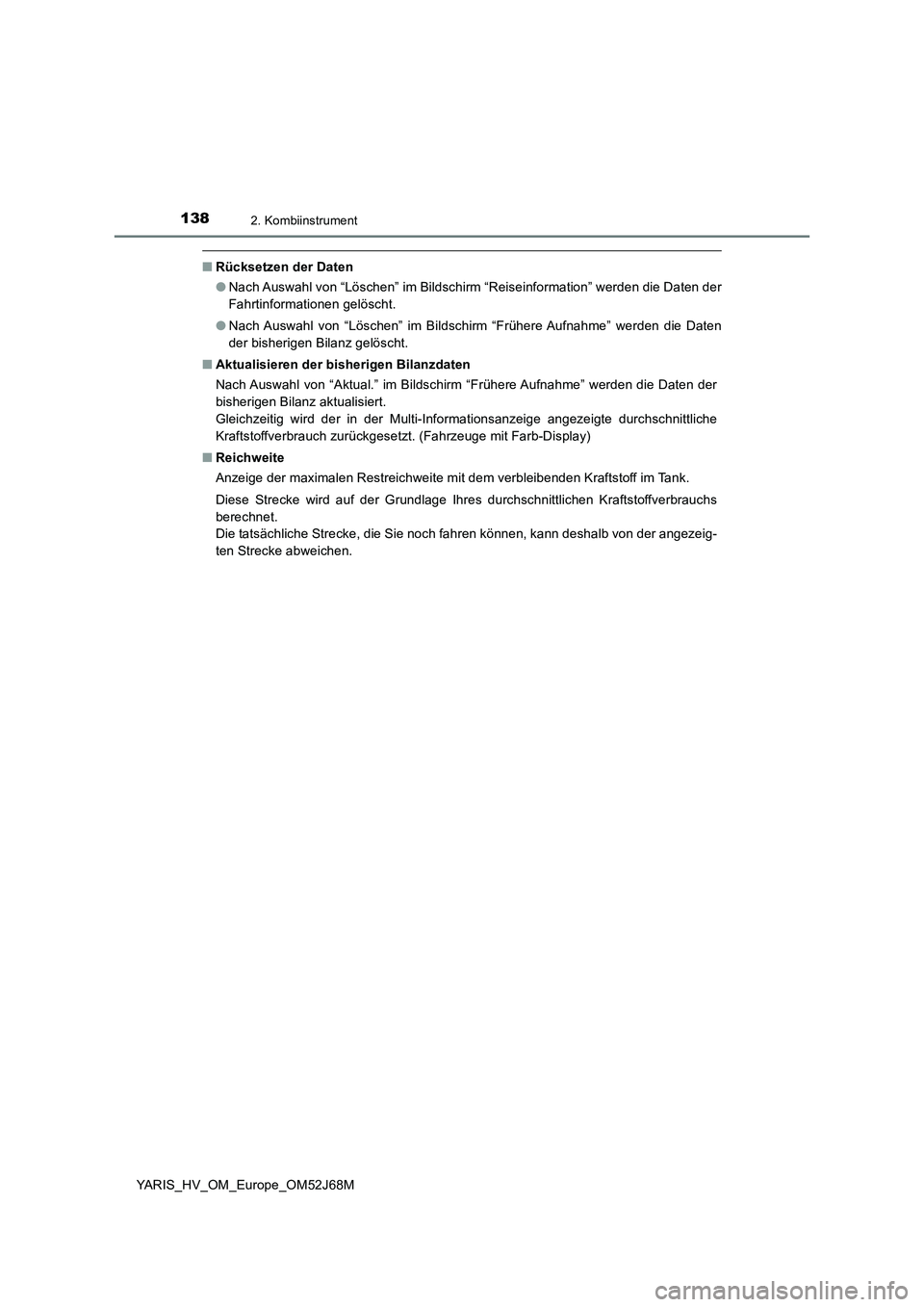

■Rücksetzen der Daten
●Nach Auswahl von “Löschen” im Bildschirm “Reiseinformation” werden die Daten der
Fahrtinformationen gelöscht.
●Nach Auswahl von “Löschen” im Bildschirm “Frühere Aufnahme” werden die Daten
der bisherigen Bilanz gelöscht.
■Aktualisieren der bisherigen Bilanzdaten
Nach Auswahl von “Aktual.” im Bildschirm “Frühere Aufnahme” werden die Daten der
bisherigen Bilanz aktualisiert.
Gleichzeitig wird der in der Multi-Informationsanzeige angezeigte durchschnittliche
Kraftstoffverbrauch zurückgesetzt. (Fahrzeuge mit Farb-Display)
■Reichweite
Anzeige der maximalen Restreichweite mit dem verbleibenden Kraftstoff im Tank.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet.
Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von der angezeig-
ten Strecke abweichen.

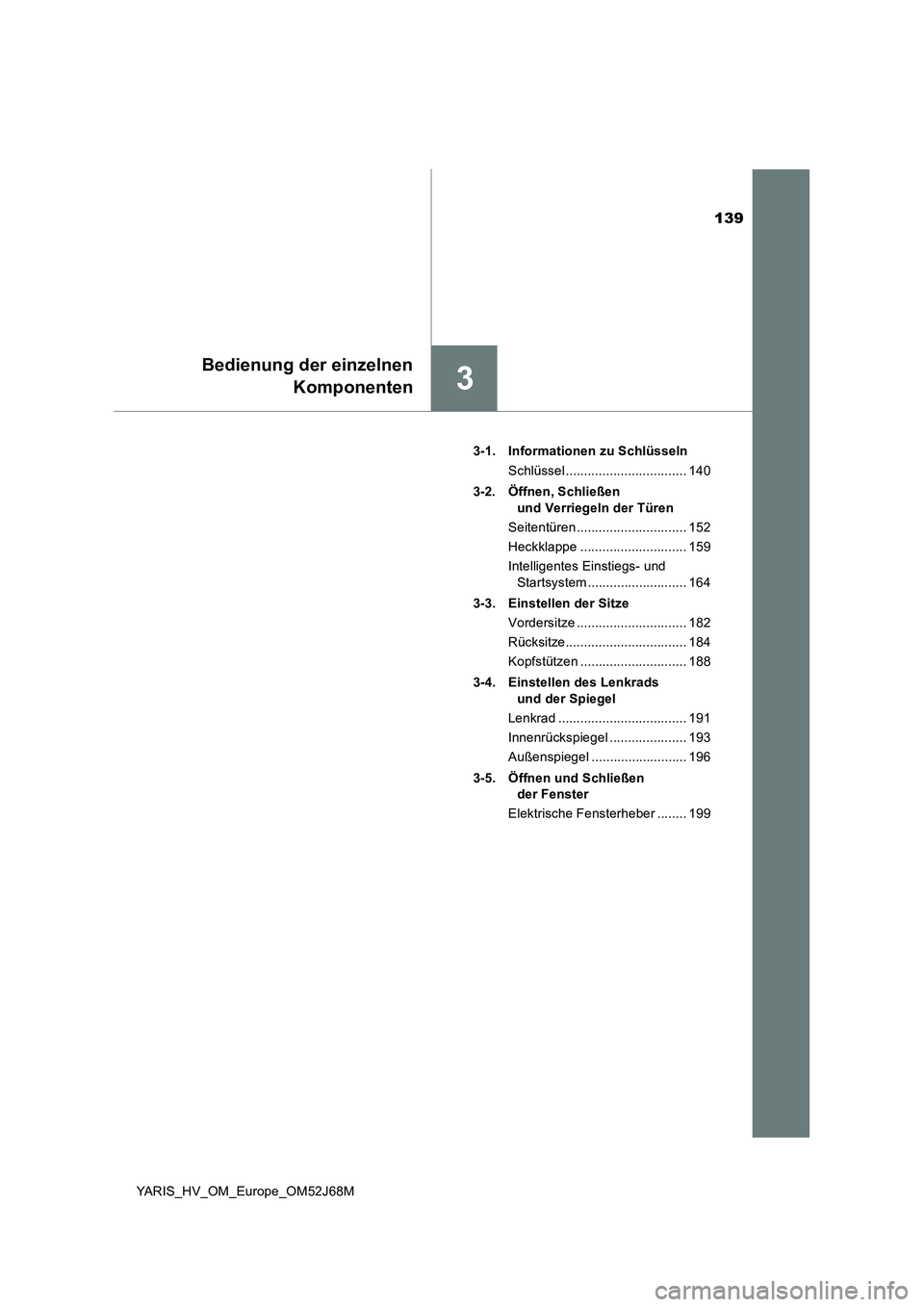

139
3
Bedienung der einzelnen
Komponenten
YARIS_HV_OM_Europe_OM52J68M3-1. Informationen zu Schlüsseln
Schlüssel ................................. 140
3-2. Öffnen, Schließen
und Verriegeln der Türen
Seitentüren .............................. 152
Heckklappe ............................. 159
Intelligentes Einstiegs- und
Startsystem ........................... 164
3-3. Einstellen der Sitze
Vordersitze .............................. 182
Rücksitze................................. 184
Kopfstützen ............................. 188
3-4. Einstellen des Lenkrads
und der Spiegel
Lenkrad ................................... 191
Innenrückspiegel ..................... 193
Außenspiegel .......................... 196
3-5. Öffnen und Schließen
der Fenster
Elektrische Fensterheber ........ 199

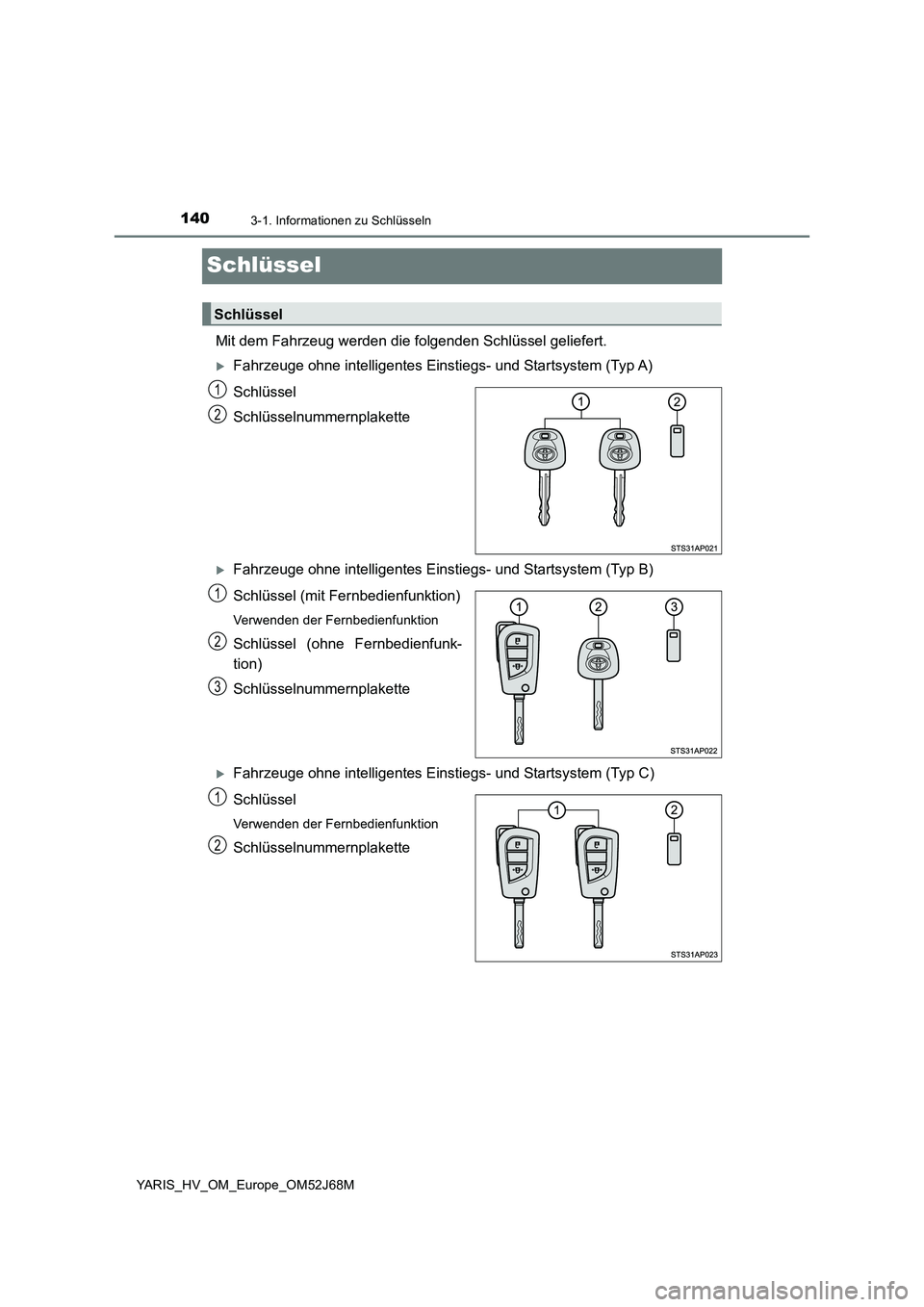

1403-1. Informationen zu Schlüsseln
YARIS_HV_OM_Europe_OM52J68M
Schlüssel
Mit dem Fahrzeug werden die folgenden Schlüssel geliefert.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem (Typ A)
Schlüssel
Schlüsselnummernplakette
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem (Typ B)
Schlüssel (mit Fernbedienfunktion)
Verwenden der Fernbedienfunktion
Schlüssel (ohne Fernbedienfunk-
tion)
Schlüsselnummernplakette
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem (Typ C)
Schlüssel
Verwenden der Fernbedienfunktion
Schlüsselnummernplakette
Schlüssel
1
2
1
2
3
1
2
