TOYOTA YARIS HATCHBACK 2017 Betriebsanleitungen (in German)

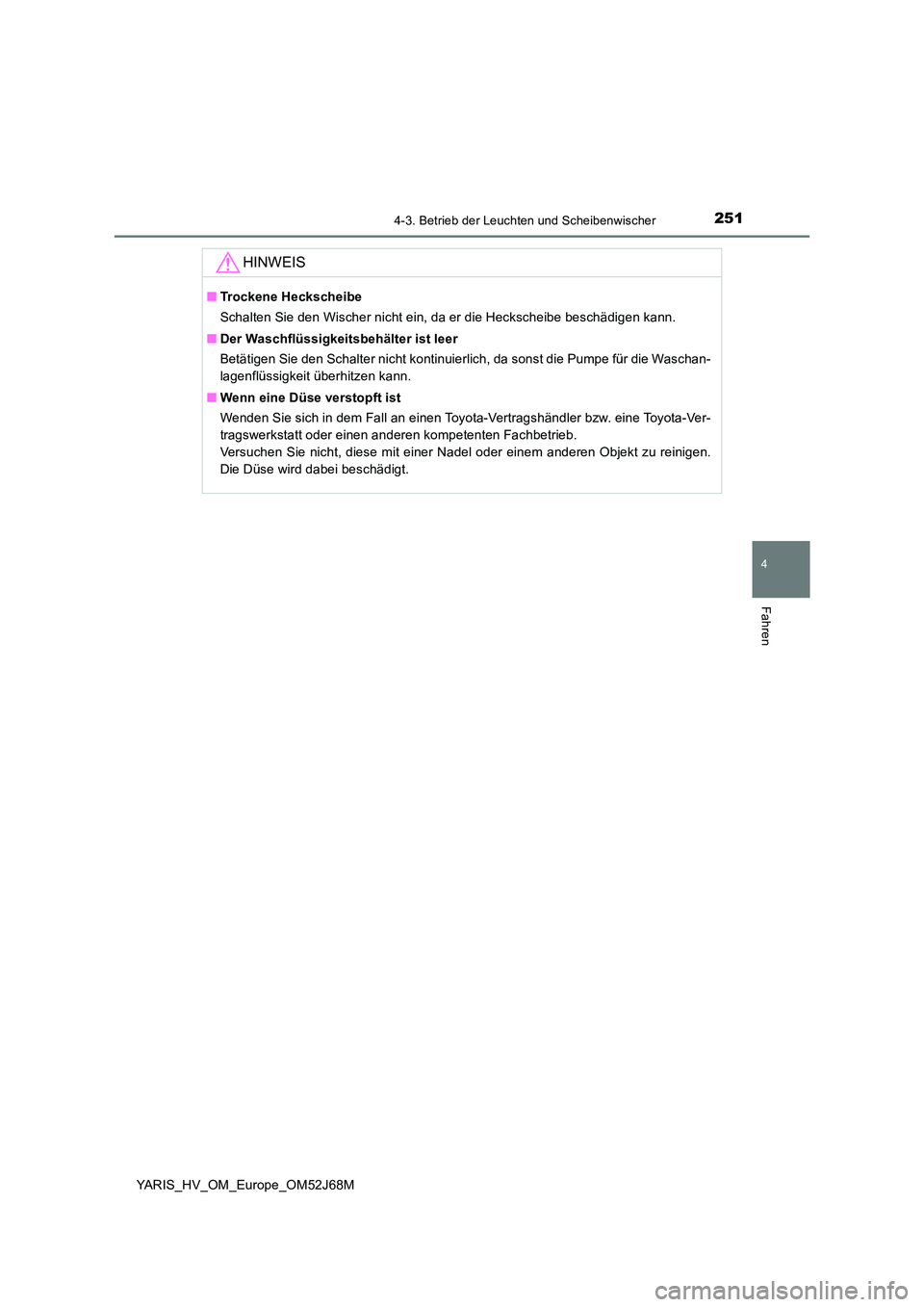

2514-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
HINWEIS
■Trockene Heckscheibe
Schalten Sie den Wischer nicht ein, da er die Heckscheibe beschädigen kann.
■ Der Waschflüssigkeitsbehälter ist leer
Betätigen Sie den Schalter nicht kontinuierlich, da sonst die Pumpe für die Waschan-
lagenflüssigkeit überhitzen kann.
■ Wenn eine Düse verstopft ist
Wenden Sie sich in dem Fall an einen Toyota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Versuchen Sie nicht, diese mit einer Nadel oder einem anderen Objekt zu reinigen.
Die Düse wird dabei beschädigt.

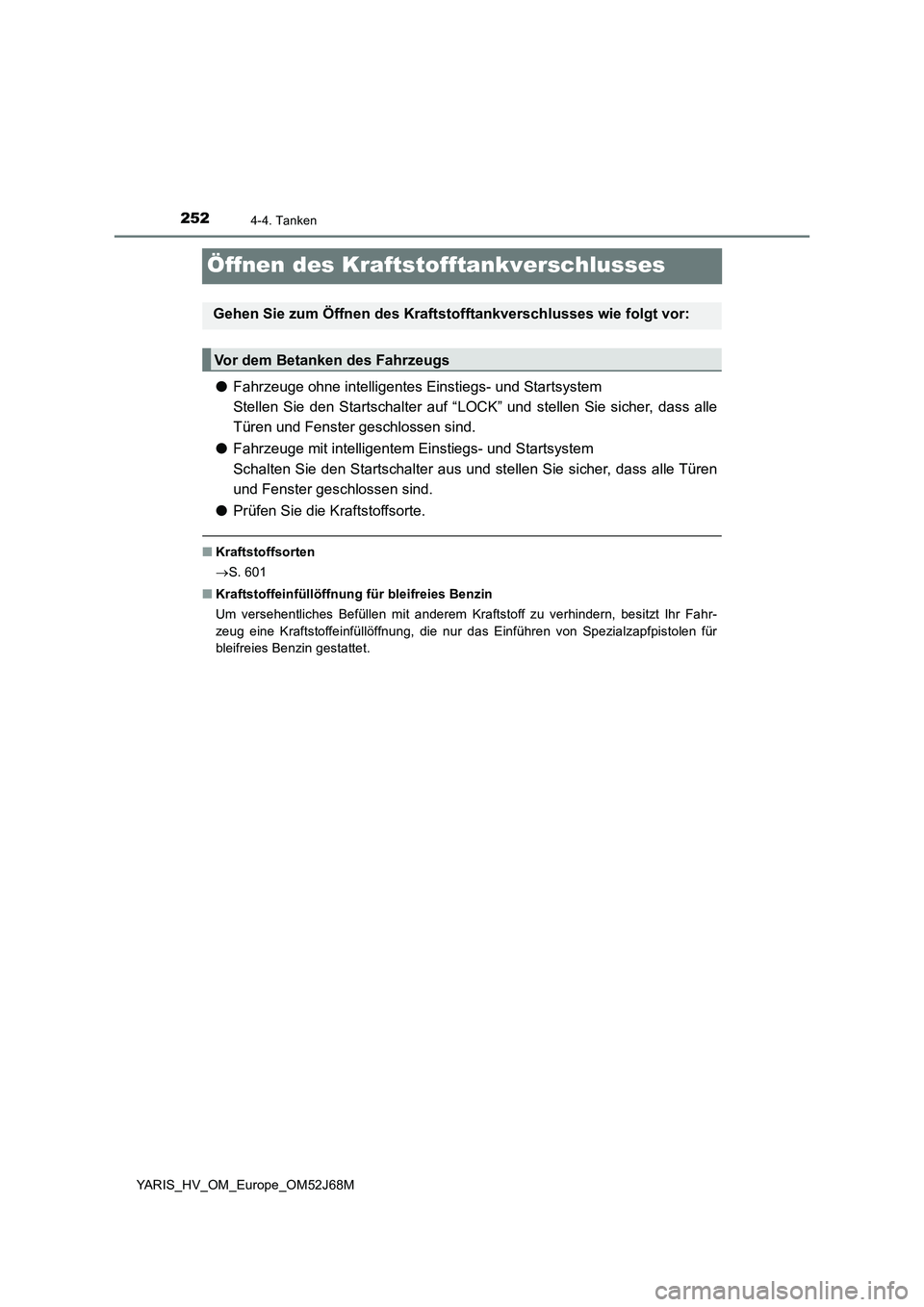

2524-4. Tanken
YARIS_HV_OM_Europe_OM52J68M
Öffnen des Kraftstofftankverschlusses
●Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Stellen Sie den Startschalter auf “LOCK” und stellen Sie sicher, dass alle
Türen und Fenster geschlossen sind.
●Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Schalten Sie den Startschalter aus und stellen Sie sicher, dass alle Türen
und Fenster geschlossen sind.
●Prüfen Sie die Kraftstoffsorte.
■Kraftstoffsorten
S. 601
■Kraftstoffeinfüllöffnung für bleifreies Benzin
Um versehentliches Befüllen mit anderem Kraftstoff zu verhindern, besitzt Ihr Fahr-
zeug eine Kraftstoffeinfüllöffnung, die nur das Einführen von Spezialzapfpistolen für
bleifreies Benzin gestattet.
Gehen Sie zum Öffnen des Kraftstofftankverschlusses wie folgt vor:
Vor dem Betanken des Fahrzeugs

2534-4. Tanken
4
Fahren
YARIS_HV_OM_Europe_OM52J68M

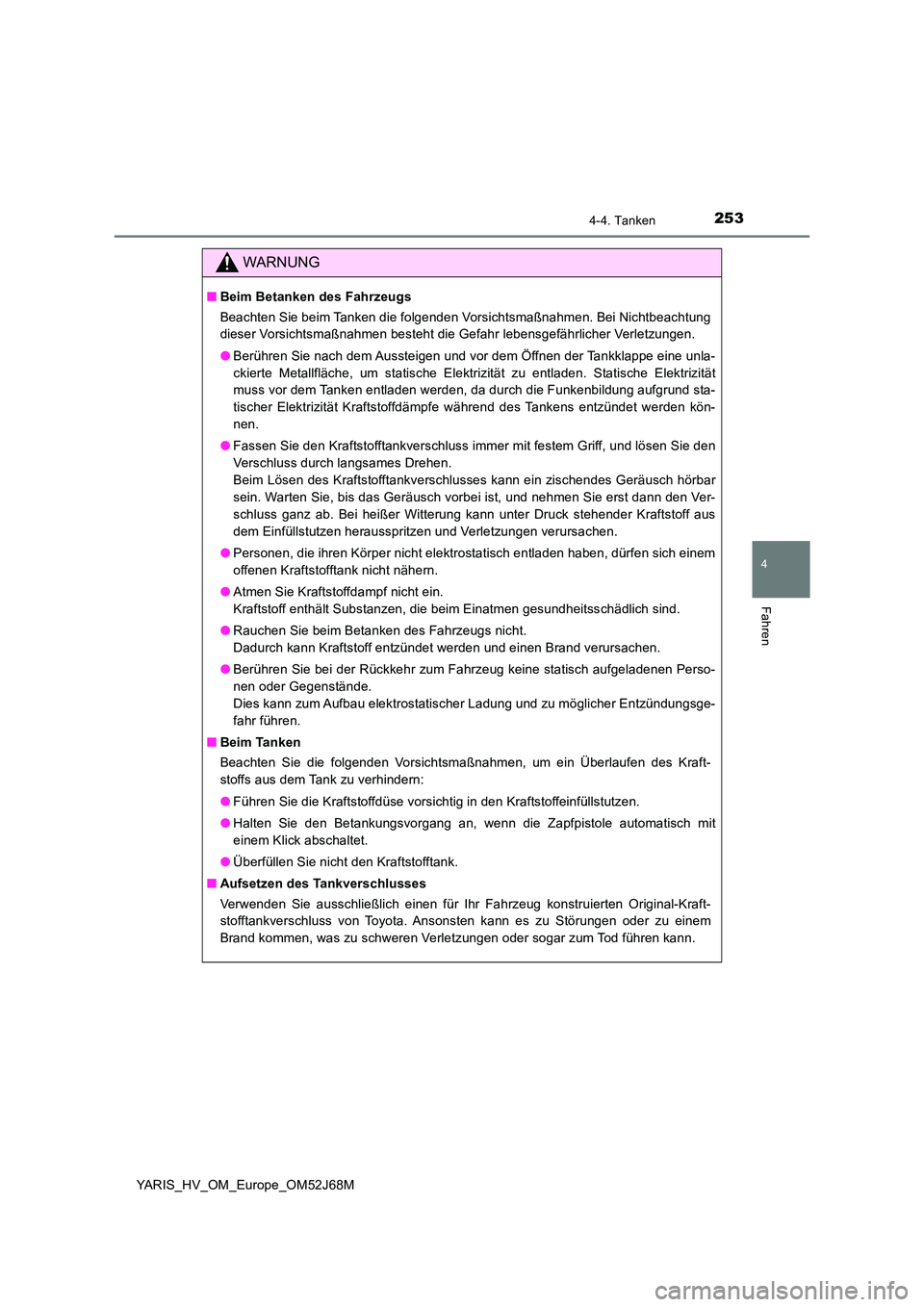

WARNUNG
■Beim Betanken des Fahrzeugs
Beachten Sie beim Tanken die folgenden Vorsichtsmaßnahmen. Bei Nichtbeachtung
dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.
● Berühren Sie nach dem Aussteigen und vor dem Öffnen der Tankklappe eine unla-
ckierte Metallfläche, um statische Elektrizität zu entladen. Statische Elektrizität
muss vor dem Tanken entladen werden, da durch die Funkenbildung aufgrund sta-
tischer Elektrizität Kraftstoffdämpfe während des Tankens entzündet werden kön-
nen.
● Fassen Sie den Kraftstofftankverschluss immer mit festem Griff, und lösen Sie den
Verschluss durch langsames Drehen.
Beim Lösen des Kraftstofftankverschlusses kann ein zischendes Geräusch hörbar
sein. Warten Sie, bis das Geräusch vorbei ist, und nehmen Sie erst dann den Ver-
schluss ganz ab. Bei heißer Witterung kann unter Druck stehender Kraftstoff aus
dem Einfüllstutzen herausspritzen und Verletzungen verursachen.
● Personen, die ihren Körper nicht elektrostatisch entladen haben, dürfen sich einem
offenen Kraftstofftank nicht nähern.
● Atmen Sie Kraftstoffdampf nicht ein.
Kraftstoff enthält Substanzen, die beim Einatmen gesundheitsschädlich sind.
● Rauchen Sie beim Betanken des Fahrzeugs nicht.
Dadurch kann Kraftstoff entzündet werden und einen Brand verursachen.
● Berühren Sie bei der Rückkehr zum Fahrzeug keine statisch aufgeladenen Perso-
nen oder Gegenstände.
Dies kann zum Aufbau elektrostatischer Ladung und zu möglicher Entzündungsge-
fahr führen.
■ Beim Tanken
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein Überlaufen des Kraft-
stoffs aus dem Tank zu verhindern:
● Führen Sie die Kraftstoffdüse vorsichtig in den Kraftstoffeinfüllstutzen.
● Halten Sie den Betankungsvorgang an, wenn die Zapfpistole automatisch mit
einem Klick abschaltet.
● Überfüllen Sie nicht den Kraftstofftank.
■ Aufsetzen des Tankverschlusses
Verwenden Sie ausschließlich einen für Ihr Fahrzeug konstruierten Original-Kraft-
stofftankverschluss von Toyota. Ansonsten kann es zu Störungen oder zu einem
Brand kommen, was zu schweren Verletzungen oder sogar zum Tod führen kann.

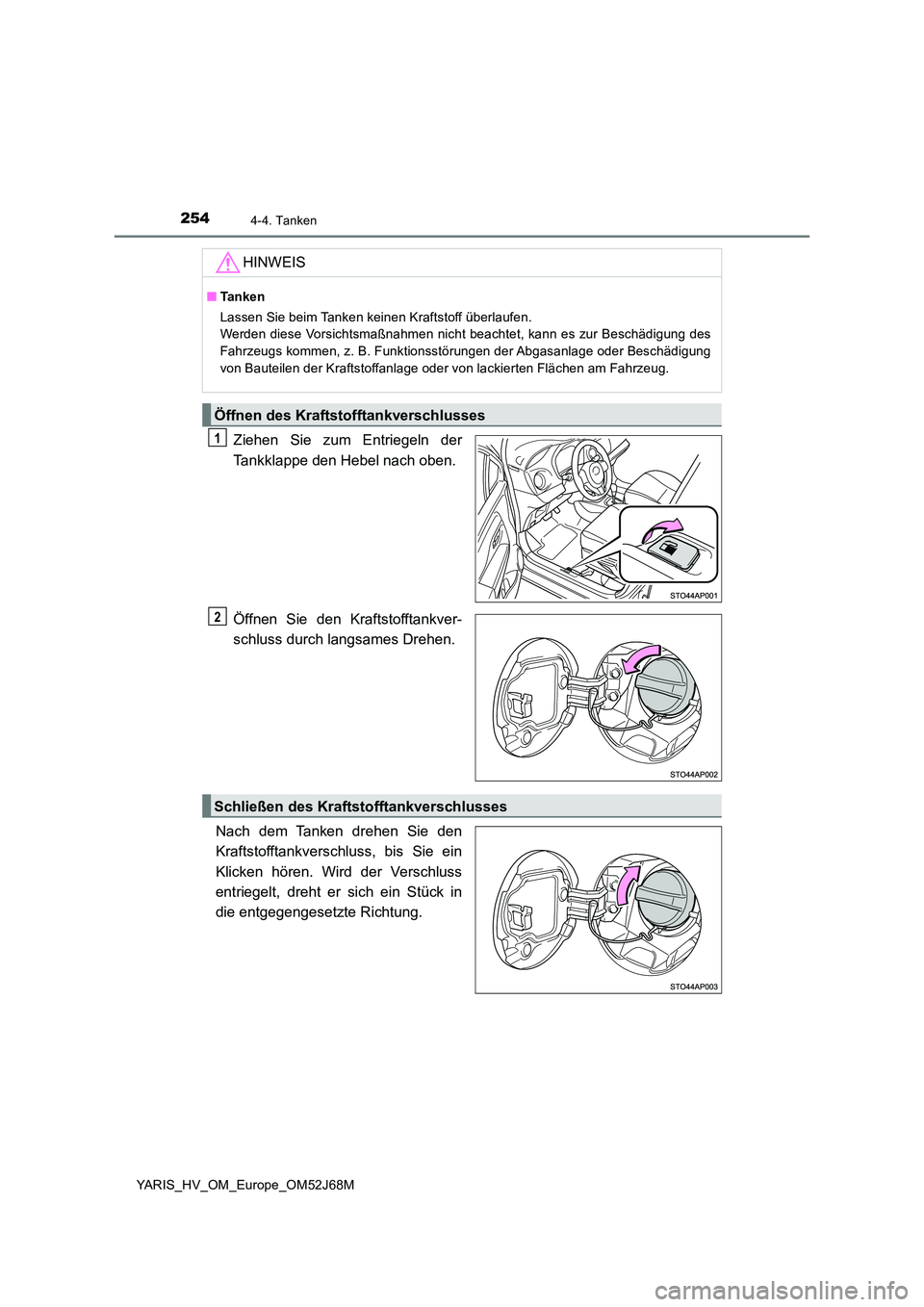

2544-4. Tanken
YARIS_HV_OM_Europe_OM52J68M
Ziehen Sie zum Entriegeln der
Tankklappe den Hebel nach oben.
Öffnen Sie den Kraftstofftankver-
schluss durch langsames Drehen.
Nach dem Tanken drehen Sie den
Kraftstofftankverschluss, bis Sie ein
Klicken hören. Wird der Verschluss
entriegelt, dreht er sich ein Stück in
die entgegengesetzte Richtung.
HINWEIS
■ Ta n k e n
Lassen Sie beim Tanken keinen Kraftstoff überlaufen.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann es zur Beschädigung des
Fahrzeugs kommen, z. B. Funktionsstörungen der Abgasanlage oder Beschädigung
von Bauteilen der Kraftstoffanlage oder von lackierten Flächen am Fahrzeug.
Öffnen des Kraftstofftankverschlusses
1
2
Schließen des Kraftstofftankverschlusses

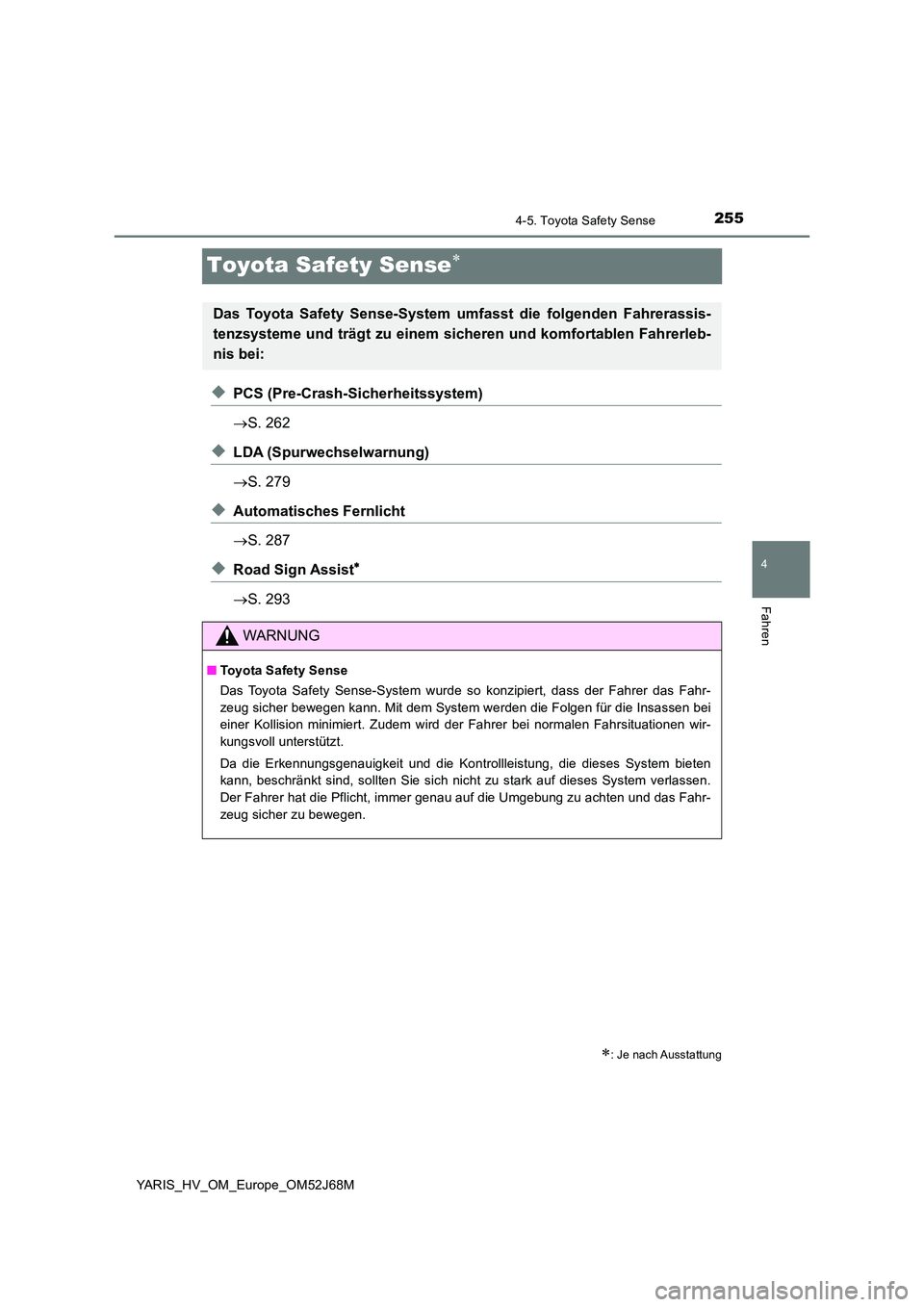

255
4
4-5. Toyota Safety Sense
Fahren
YARIS_HV_OM_Europe_OM52J68M
Toyota Safety Sense
◆PCS (Pre-Crash-Sicherheitssystem)
 S. 262
◆LDA (Spurwechselwarnung)
 S. 279
◆Automatisches Fernlicht
 S. 287
◆Road Sign Assist
S. 293
: Je nach Ausstattung
Das Toyota Safety Sense-System umfasst die folgenden Fahrerassis-
tenzsysteme und trägt zu einem sich eren und komfortablen Fahrerleb-
nis bei:
WARNUNG
■ Toyota Safety Sense
Das Toyota Safety Sense-System wurde so konzipiert, dass der Fahrer das Fahr-
zeug sicher bewegen kann. Mit dem System werden die Folgen für die Insassen bei
einer Kollision minimiert. Zudem wird der Fahrer bei normalen Fahrsituationen wir-
kungsvoll unterstützt.
Da die Erkennungsgenauigkeit und die Kontrollleistung, die dieses System bieten
kann, beschränkt sind, sollten Sie sich nicht zu stark auf dieses System verlassen.
Der Fahrer hat die Pflicht, immer genau auf die Umgebung zu achten und das Fahr-
zeug sicher zu bewegen.

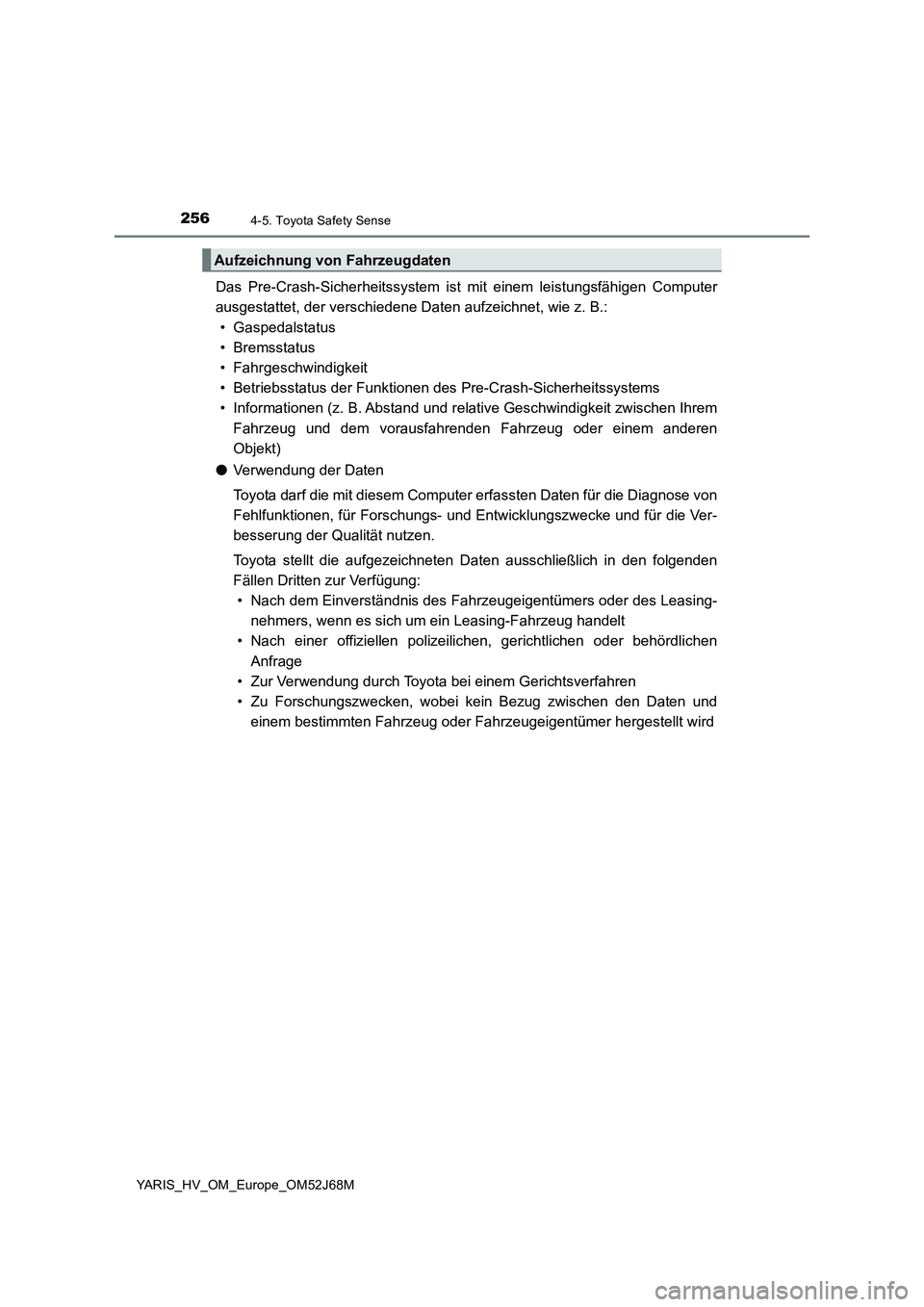

2564-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J68M
Das Pre-Crash-Sicherheitssystem ist mit einem leistungsfähigen Computer
ausgestattet, der verschiedene Daten aufzeichnet, wie z. B.:
• Gaspedalstatus
• Bremsstatus
• Fahrgeschwindigkeit
• Betriebsstatus der Funktionen des Pre-Crash-Sicherheitssystems
• Informationen (z. B. Abstand und relative Geschwindigkeit zwischen Ihrem
Fahrzeug und dem vorausfahrenden Fahrzeug oder einem anderen
Objekt)
●Verwendung der Daten
Toyota darf die mit diesem Computer erfassten Daten für die Diagnose von
Fehlfunktionen, für Forschungs- und Entwicklungszwecke und für die Ver-
besserung der Qualität nutzen.
Toyota stellt die aufgezeichneten Daten ausschließlich in den folgenden
Fällen Dritten zur Verfügung:
• Nach dem Einverständnis des Fahrzeugeigentümers oder des Leasing-
nehmers, wenn es sich um ein Leasing-Fahrzeug handelt
• Nach einer offiziellen polizeilichen, gerichtlichen oder behördlichen
Anfrage
• Zur Verwendung durch Toyota bei einem Gerichtsverfahren
• Zu Forschungszwecken, wobei kein Bezug zwischen den Daten und
einem bestimmten Fahrzeug oder Fahrzeugeigentümer hergestellt wird
Aufzeichnung von Fahrzeugdaten

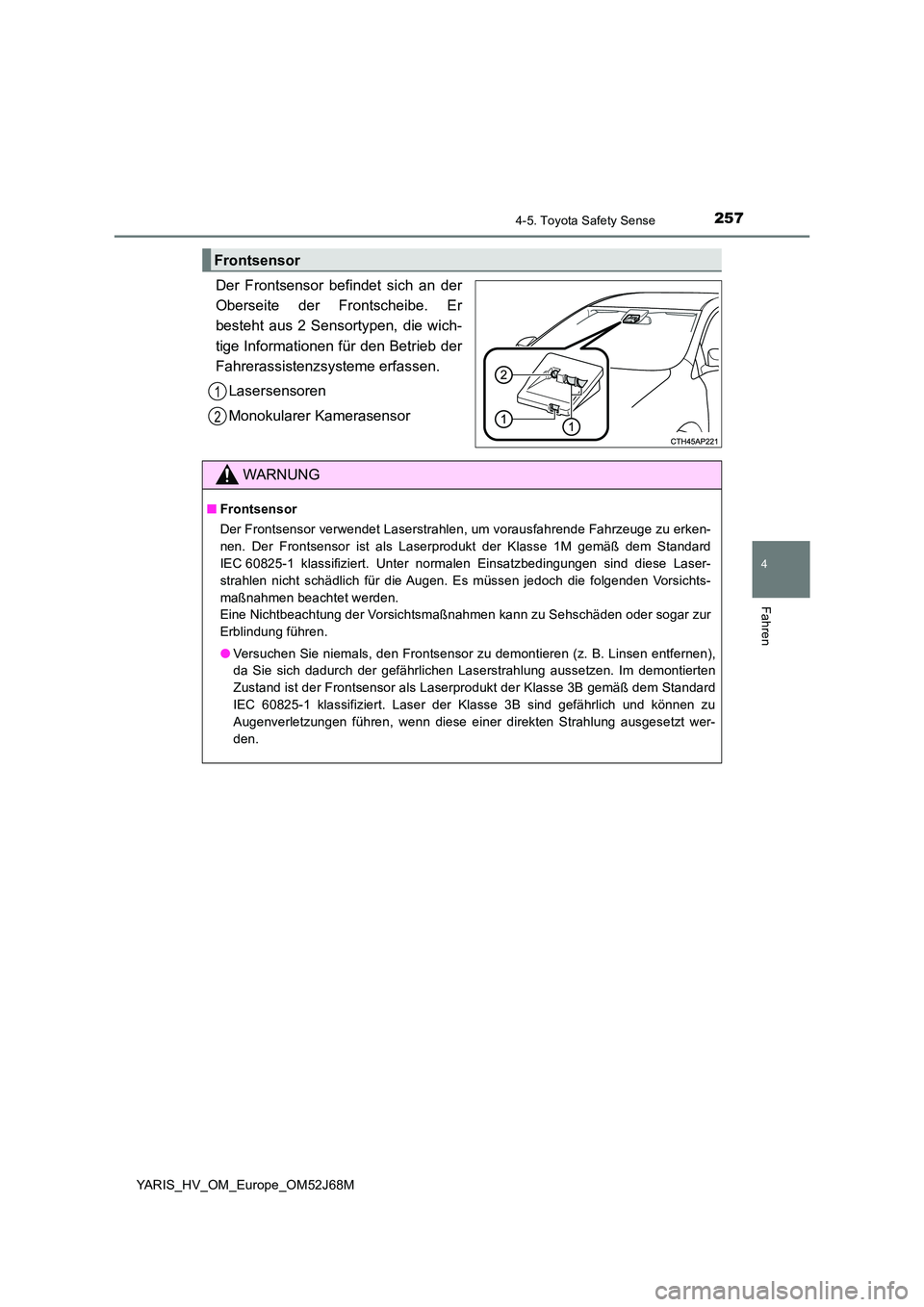

2574-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
Der Frontsensor befindet sich an der
Oberseite der Frontscheibe. Er
besteht aus 2 Sensortypen, die wich-
tige Informationen für den Betrieb der
Fahrerassistenzsysteme erfassen.
Lasersensoren
Monokularer Kamerasensor
Frontsensor
1
2
WARNUNG
■ Frontsensor
Der Frontsensor verwendet Laserstrahlen, um vorausfahrende Fahrzeuge zu erken-
nen. Der Frontsensor ist als Laserprodukt der Klasse 1M gemäß dem Standard
IEC 60825-1 klassifiziert. Unter normalen Einsatzbedingungen sind diese Laser-
strahlen nicht schädlich für die Augen. Es müssen jedoch die folgenden Vorsichts-
maßnahmen beachtet werden.
Eine Nichtbeachtung der Vorsichtsmaßnahmen kann zu Sehschäden oder sogar zur
Erblindung führen.
● Versuchen Sie niemals, den Frontsensor zu demontieren (z. B. Linsen entfernen),
da Sie sich dadurch der gefährlichen Laserstrahlung aussetzen. Im demontierten
Zustand ist der Frontsensor als Laserprodukt der Klasse 3B gemäß dem Standard
IEC 60825-1 klassifiziert. Laser der Klasse 3B sind gefährlich und können zu
Augenverletzungen führen, wenn diese einer direkten Strahlung ausgesetzt wer-
den.

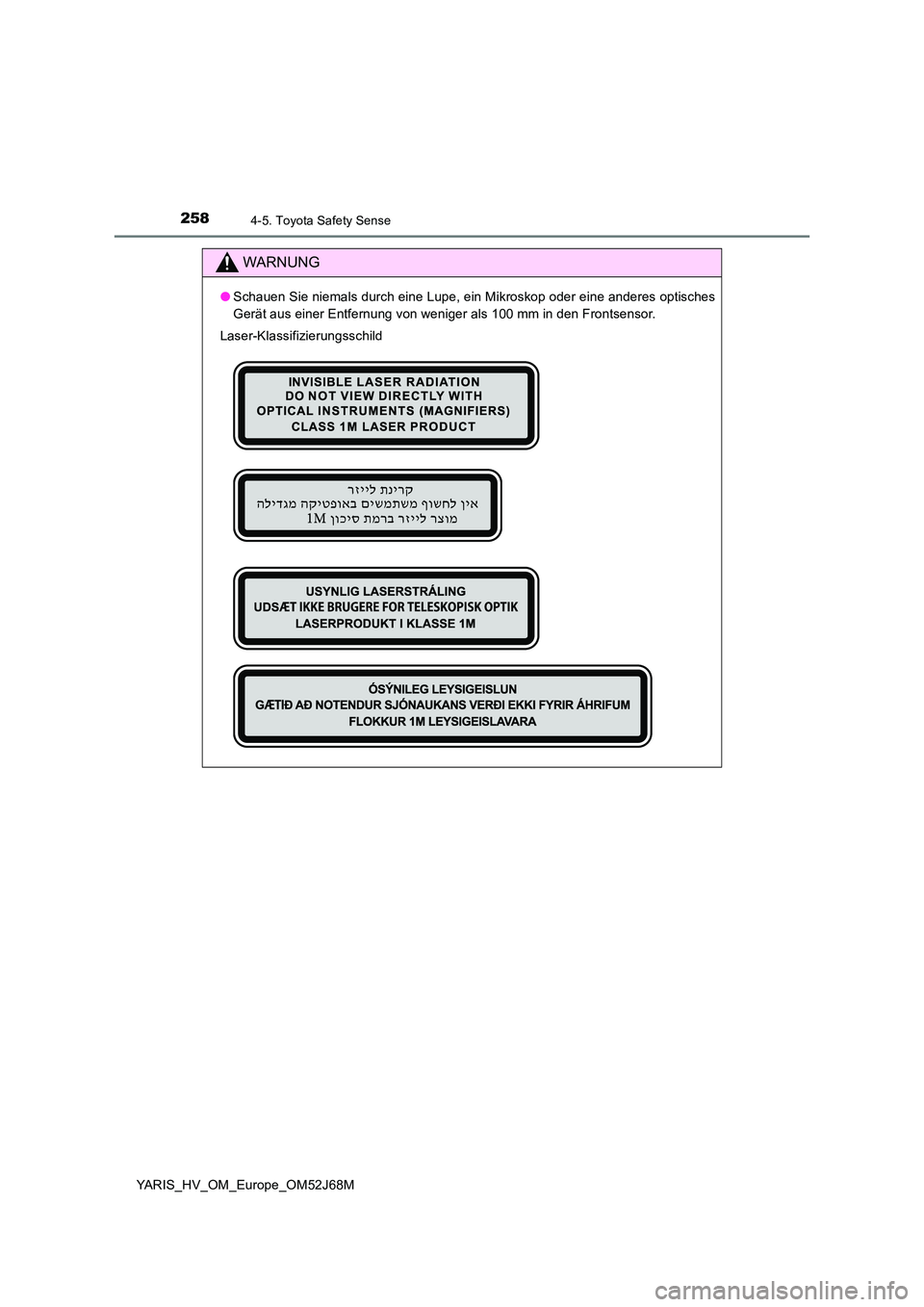

2584-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
●Schauen Sie niemals durch eine Lupe, ein Mikroskop oder eine anderes optisches
Gerät aus einer Entfernung von weniger als 100 mm in den Frontsensor.
Laser-Klassifizierungsschild

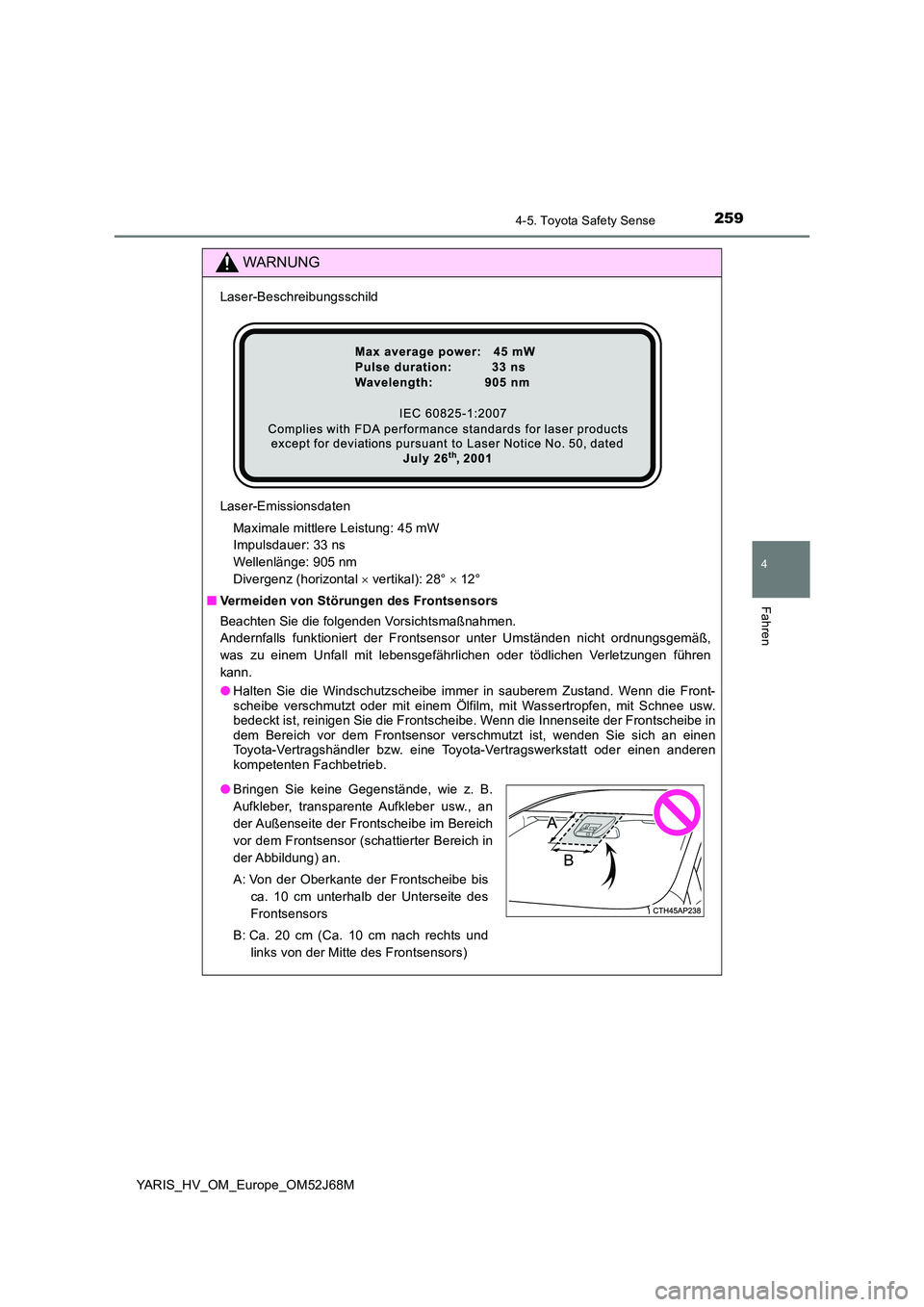

2594-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
Laser-Beschreibungsschild
Laser-Emissionsdaten
Maximale mittlere Leistung: 45 mW
Impulsdauer: 33 ns
Wellenlänge: 905 nm
Divergenz (horizontal  vertikal): 28°  12°
■ Vermeiden von Störungen des Frontsensors
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert der Frontsensor unter Umständen nicht ordnungsgemäß,
was zu einem Unfall mit lebensgefährlichen oder tödlichen Verletzungen führen
kann.
● Halten Sie die Windschutzscheibe immer in sauberem Zustand. Wenn die Front- scheibe verschmutzt oder mit einem Ölfilm, mit Wassertropfen, mit Schnee usw.bedeckt ist, reinigen Sie die Frontscheibe. Wenn die Innenseite der Frontscheibe indem Bereich vor dem Frontsensor verschmutzt ist, wenden Sie sich an einenToyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderenkompetenten Fachbetrieb.
● Bringen Sie keine Gegenstände, wie z. B.
Aufkleber, transparente Aufkleber usw., an
der Außenseite der Frontscheibe im Bereich
vor dem Frontsensor (schattierter Bereich in
der Abbildung) an.
A: Von der Oberkante der Frontscheibe bis
ca. 10 cm unterhalb der Unterseite des
Frontsensors
B: Ca. 20 cm (Ca. 10 cm nach rechts und
links von der Mitte des Frontsensors)

2604-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J68M

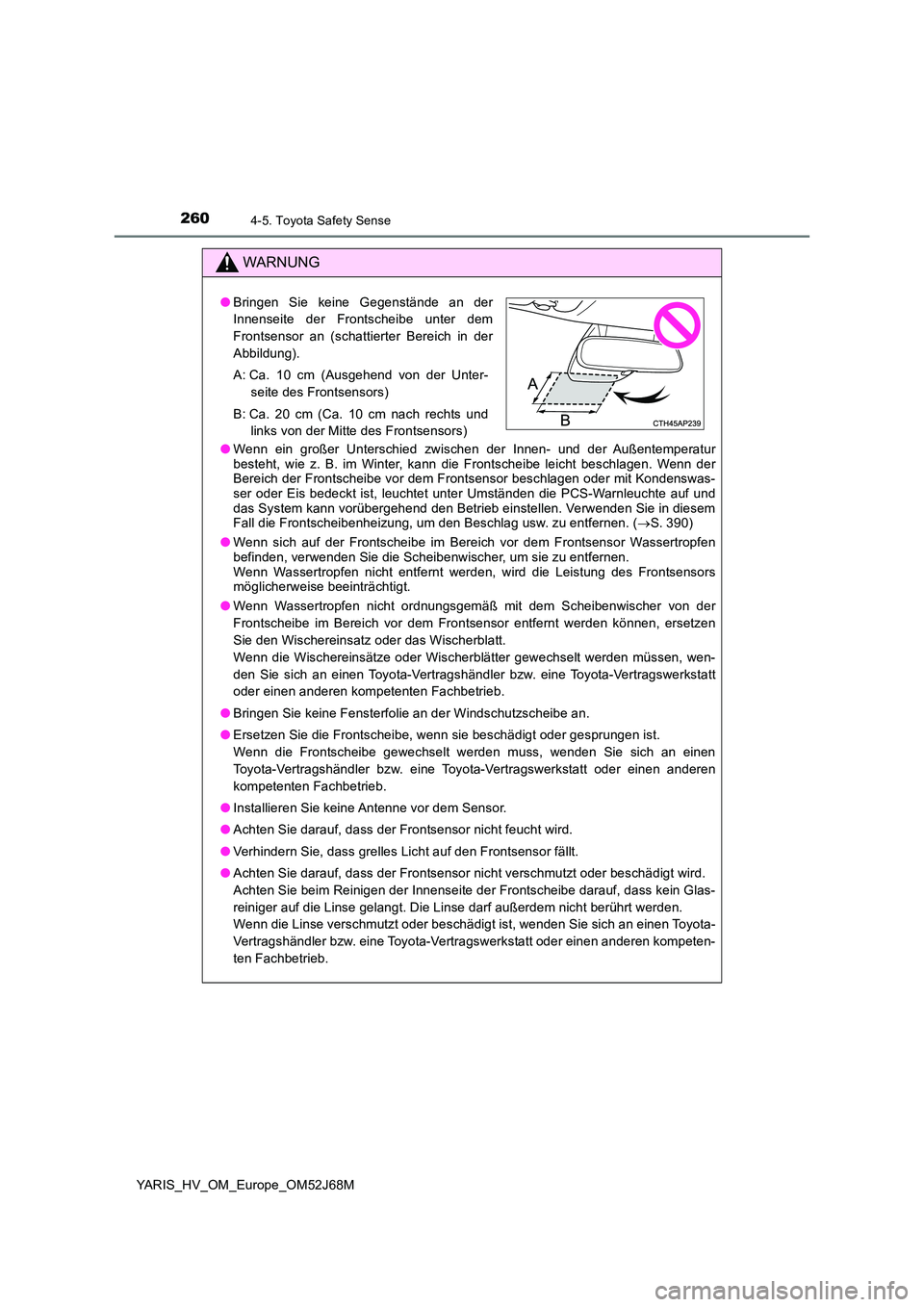

WARNUNG
●Wenn ein großer Unterschied zwischen der Innen- und der Außentemperatur besteht, wie z. B. im Winter, kann die Frontscheibe leicht beschlagen. Wenn derBereich der Frontscheibe vor dem Frontsensor beschlagen oder mit Kondenswas- ser oder Eis bedeckt ist, leuchtet unter Umständen die PCS-Warnleuchte auf und das System kann vorübergehend den Betrieb einstellen. Verwenden Sie in diesemFall die Frontscheibenheizung, um den Beschlag usw. zu entfernen. ( S. 390)
● Wenn sich auf der Frontscheibe im Bereich vor dem Frontsensor Wassertropfen befinden, verwenden Sie die Scheibenwischer, um sie zu entfernen. Wenn Wassertropfen nicht entfernt werden, wird die Leistung des Frontsensors möglicherweise beeinträchtigt.
● Wenn Wassertropfen nicht ordnungsgemäß mit dem Scheibenwischer von der
Frontscheibe im Bereich vor dem Frontsensor entfernt werden können, ersetzen
Sie den Wischereinsatz oder das Wischerblatt.
Wenn die Wischereinsätze oder Wischerblätter gewechselt werden müssen, wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
● Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
● Ersetzen Sie die Frontscheibe, wenn sie beschädigt oder gesprungen ist.
Wenn die Frontscheibe gewechselt werden muss, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
● Installieren Sie keine Antenne vor dem Sensor.
● Achten Sie darauf, dass der Frontsensor nicht feucht wird.
● Verhindern Sie, dass grelles Licht auf den Frontsensor fällt.
● Achten Sie darauf, dass der Frontsensor nicht verschmutzt oder beschädigt wird.
Achten Sie beim Reinigen der Innenseite der Frontscheibe darauf, dass kein Glas-
reiniger auf die Linse gelangt. Die Linse darf außerdem nicht berührt werden.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb.
● Bringen Sie keine Gegenstände an der
Innenseite der Frontscheibe unter dem
Frontsensor an (schattierter Bereich in der
Abbildung).
A: Ca. 10 cm (Ausgehend von der Unter-
seite des Frontsensors)
B: Ca. 20 cm (Ca. 10 cm nach rechts und
links von der Mitte des Frontsensors)
