TOYOTA YARIS HATCHBACK 2017 Betriebsanleitungen (in German)

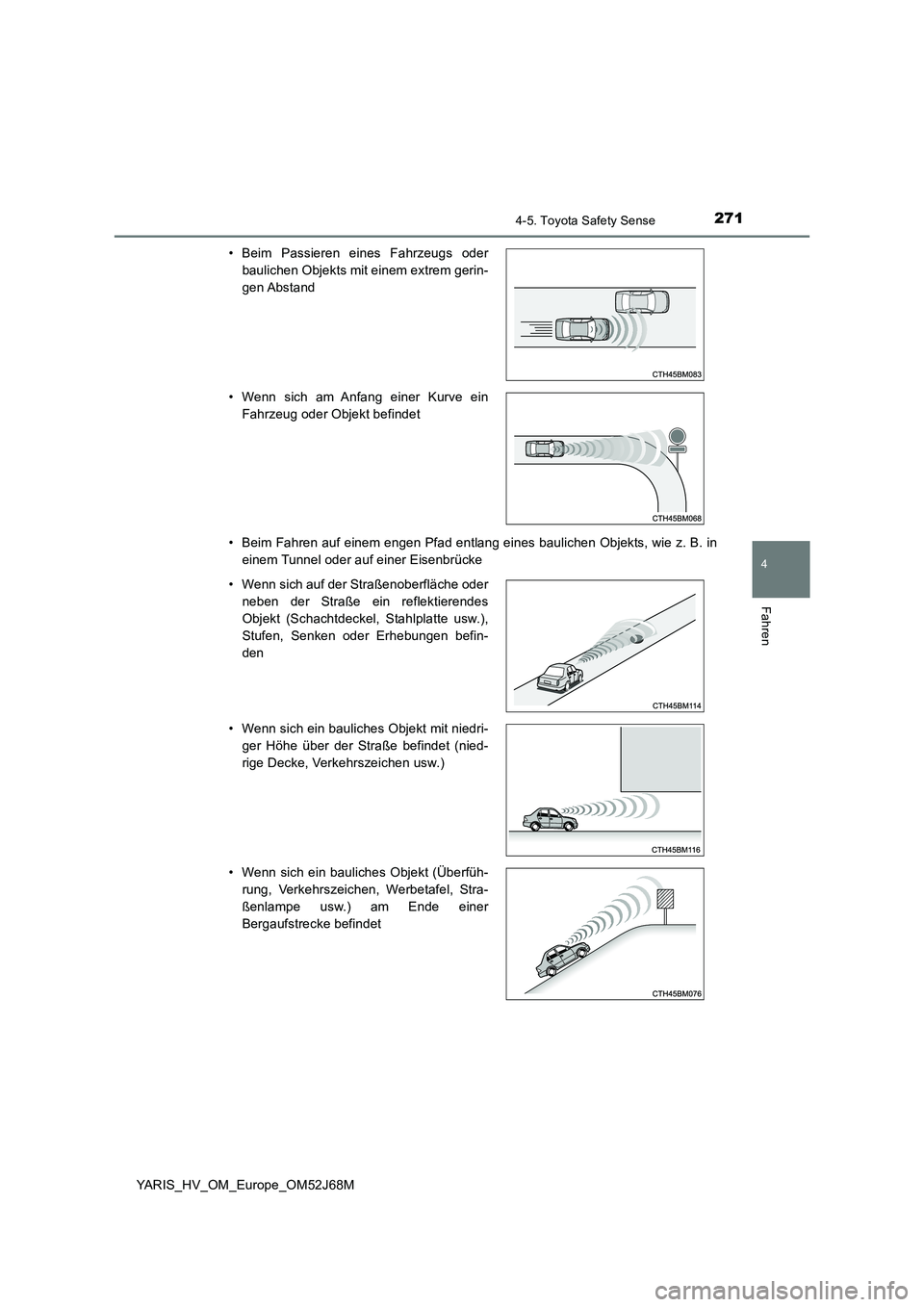

2714-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
• Beim Fahren auf einem engen Pfad entlang eines baulichen Objekts, wie z. B. in
einem Tunnel oder auf einer Eisenbrücke
• Beim Passieren eines Fahrzeugs oder
baulichen Objekts mit einem extrem gerin-
gen Abstand
• Wenn sich am Anfang einer Kurve ein
Fahrzeug oder Objekt befindet
• Wenn sich auf der Straßenoberfläche oder
neben der Straße ein reflektierendes
Objekt (Schachtdeckel, Stahlplatte usw.),
Stufen, Senken oder Erhebungen befin-
den
• Wenn sich ein bauliches Objekt mit niedri-
ger Höhe über der Straße befindet (nied-
rige Decke, Verkehrszeichen usw.)
• Wenn sich ein bauliches Objekt (Überfüh-
rung, Verkehrszeichen, Werbetafel, Stra-
ßenlampe usw.) am Ende einer
Bergaufstrecke befindet

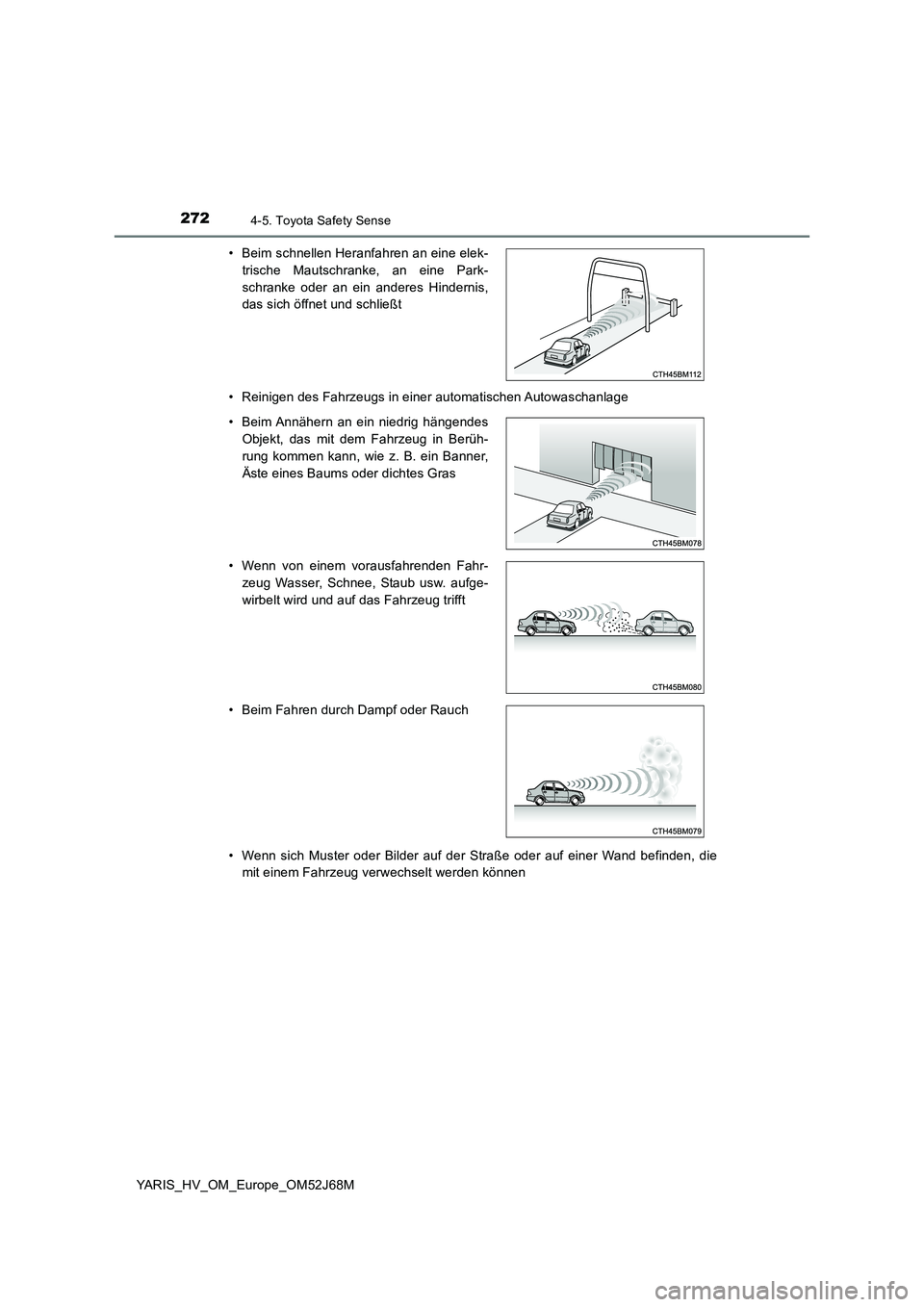

2724-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J68M
• Reinigen des Fahrzeugs in einer automatischen Autowaschanlage
• Wenn sich Muster oder Bilder auf der Straße oder auf einer Wand befinden, die
mit einem Fahrzeug verwechselt werden können
• Beim schnellen Heranfahren an eine elek-
trische Mautschranke, an eine Park-
schranke oder an ein anderes Hindernis,
das sich öffnet und schließt
• Beim Annähern an ein niedrig hängendes
Objekt, das mit dem Fahrzeug in Berüh-
rung kommen kann, wie z. B. ein Banner,
Äste eines Baums oder dichtes Gras
• Wenn von einem vorausfahrenden Fahr-
zeug Wasser, Schnee, Staub usw. aufge-
wirbelt wird und auf das Fahrzeug trifft
• Beim Fahren durch Dampf oder Rauch

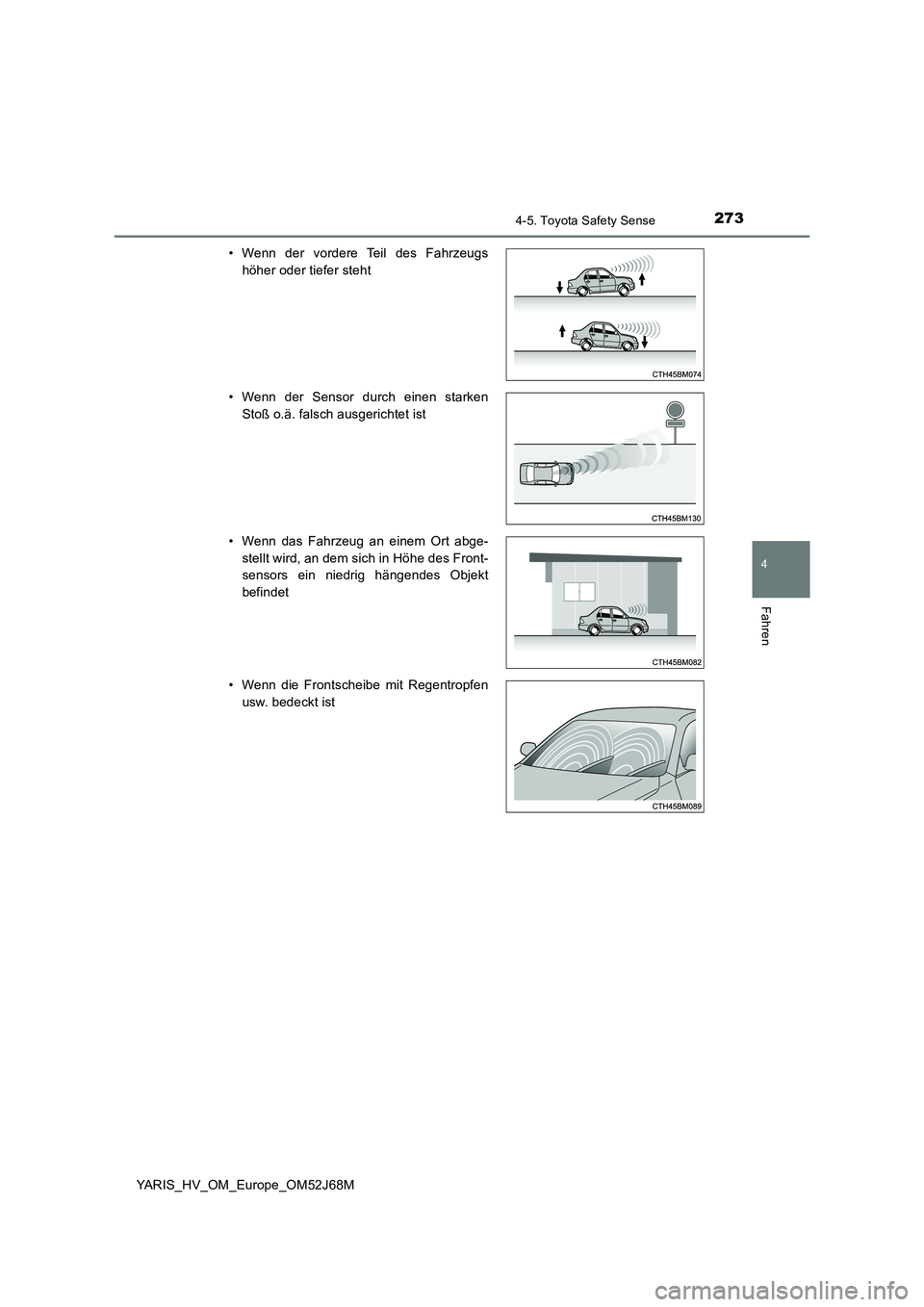

2734-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
• Wenn der vordere Teil des Fahrzeugs
höher oder tiefer steht
• Wenn der Sensor durch einen starken
Stoß o.ä. falsch ausgerichtet ist
• Wenn das Fahrzeug an einem Ort abge-
stellt wird, an dem sich in Höhe des Front-
sensors ein niedrig hängendes Objekt
befindet
• Wenn die Frontscheibe mit Regentropfen
usw. bedeckt ist

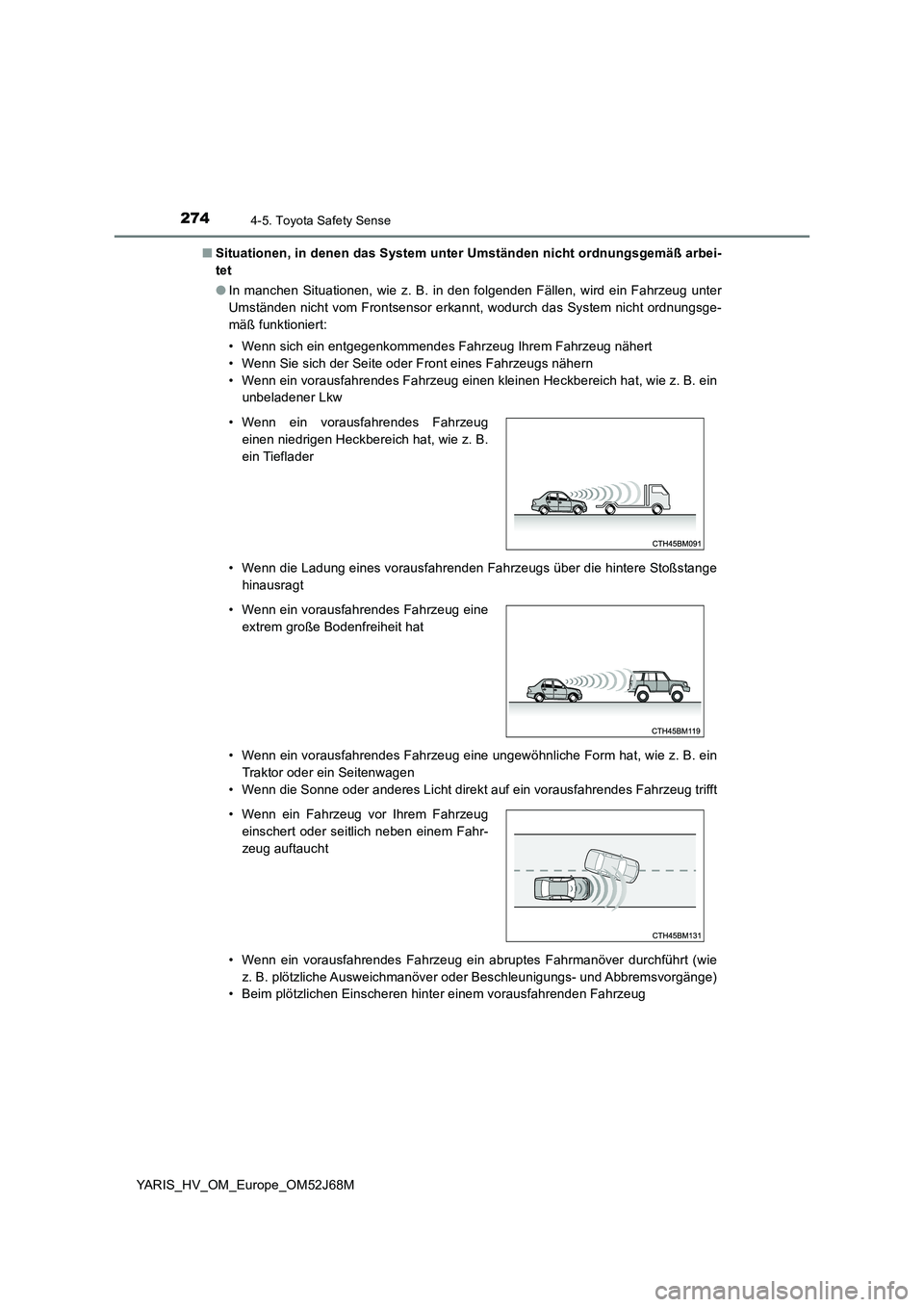

2744-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J68M
■ Situationen, in denen das System unter Umständen nicht ordnungsgemäß arbei-
tet
● In manchen Situationen, wie z. B. in den folgenden Fällen, wird ein Fahrzeug unter
Umständen nicht vom Frontsensor erkannt, wodurch das System nicht ordnungsge-
mäß funktioniert:
• Wenn sich ein entgegenkommendes Fahrzeug Ihrem Fahrzeug nähert
• Wenn Sie sich der Seite oder Front eines Fahrzeugs nähern
• Wenn ein vorausfahrendes Fahrzeug einen kleinen Heckbereich hat, wie z. B. ein
unbeladener Lkw
• Wenn die Ladung eines vorausfahrenden Fahrzeugs über die hintere Stoßstange
hinausragt
• Wenn ein vorausfahrendes Fahrzeug eine ungewöhnliche Form hat, wie z. B. ein
Traktor oder ein Seitenwagen
• Wenn die Sonne oder anderes Licht direkt auf ein vorausfahrendes Fahrzeug trifft
• Wenn ein vorausfahrendes Fahrzeug ein abruptes Fahrmanöver durchführt (wie
z. B. plötzliche Ausweichmanöver oder Beschleunigungs- und Abbremsvorgänge)
• Beim plötzlichen Einscheren hinter einem vorausfahrenden Fahrzeug
• Wenn ein vorausfahrendes Fahrzeug
einen niedrigen Heckbereich hat, wie z. B.
ein Tieflader
• Wenn ein vorausfahrendes Fahrzeug eine
extrem große Bodenfreiheit hat
• Wenn ein Fahrzeug vor Ihrem Fahrzeug
einschert oder seitlich neben einem Fahr-
zeug auftaucht

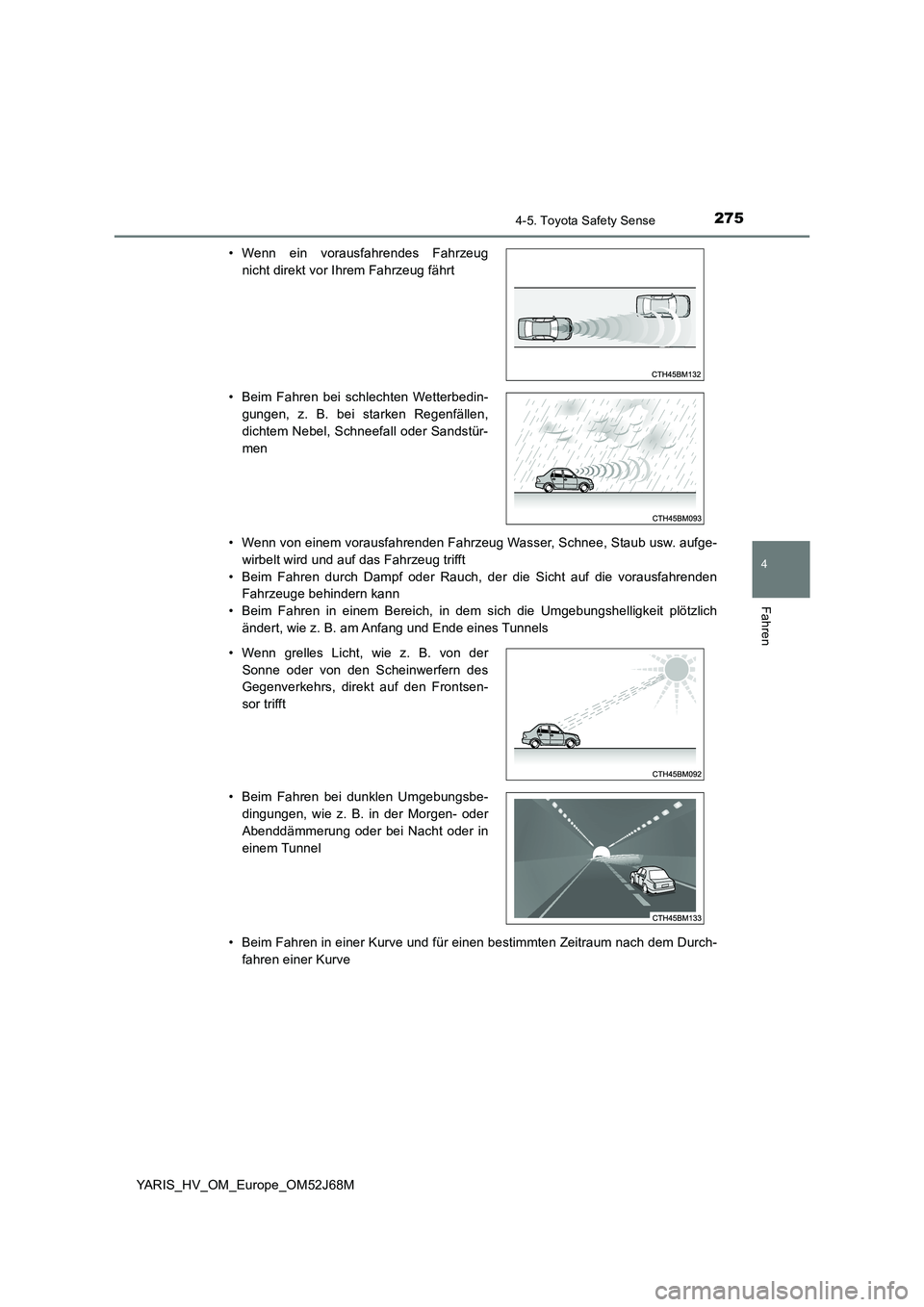

2754-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
• Wenn von einem vorausfahrenden Fahrzeug Wasser, Schnee, Staub usw. aufge-
wirbelt wird und auf das Fahrzeug trifft
• Beim Fahren durch Dampf oder Rauch, der die Sicht auf die vorausfahrenden
Fahrzeuge behindern kann
• Beim Fahren in einem Bereich, in dem sich die Umgebungshelligkeit plötzlich
ändert, wie z. B. am Anfang und Ende eines Tunnels
• Beim Fahren in einer Kurve und für einen bestimmten Zeitraum nach dem Durch-
fahren einer Kurve
• Wenn ein vorausfahrendes Fahrzeug
nicht direkt vor Ihrem Fahrzeug fährt
• Beim Fahren bei schlechten Wetterbedin-
gungen, z. B. bei starken Regenfällen,
dichtem Nebel, Schneefall oder Sandstür-
men
• Wenn grelles Licht, wie z. B. von der
Sonne oder von den Scheinwerfern des
Gegenverkehrs, direkt auf den Frontsen-
sor trifft
• Beim Fahren bei dunklen Umgebungsbe-
dingungen, wie z. B. in der Morgen- oder
Abenddämmerung oder bei Nacht oder in
einem Tunnel

2764-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J68M
• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt den Frontsensor blockiert
• Das Fahrzeug schwankt.
• Das Fahrzeug wird mit extrem hohen Geschwindigkeiten bewegt.
• Beim Fahren auf Straßen mit scharfen Kurven oder auf unebenen Fahrbahnen
• Wenn ein vorausfahrendes Fahrzeug Laserstrahlen schlecht reflektiert
● In manchen Situationen, wie z. B. in den folgenden Fällen, kann nicht genügend
Bremskraft erreicht werden, wodurch das System nicht ordnungsgemäß funktionie-
ren kann:
• Wenn die Bremswirkung nicht im vollen Umfang vorhanden ist, wie z. B. bei ext-
rem kalten, heißen oder feuchten Bremsbelägen
• Wenn das Fahrzeug nicht ordnungsgemäß gewartet wird (stark abgenutzte Brem-
sen oder Reifen, falscher Reifenfülldruck usw.)
• Wenn das Fahrzeug auf Schotterpisten oder anderen rutschigen Untergründen
bewegt wird
• Wenn Ihr Fahrzeug ins Schlingern gerät
• Wenn der vordere Teil des Fahrzeugs
höher oder tiefer steht
• Wenn der Sensor durch einen starken
Stoß o.ä. falsch ausgerichtet ist

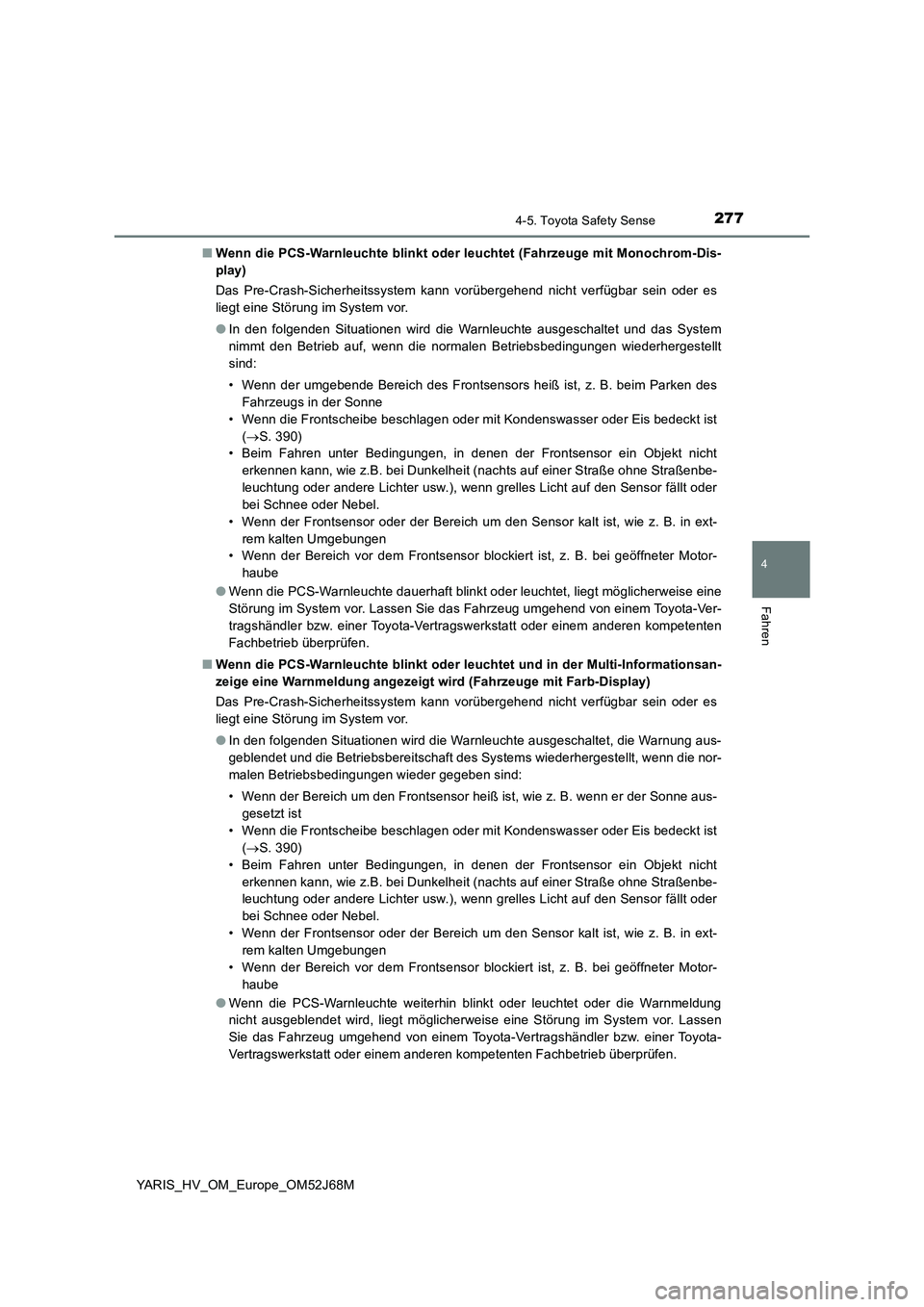

2774-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J68M■Wenn die PCS-Warnleuchte blinkt oder leuchtet (Fahrzeuge mit Monochrom-Dis-
play)
Das Pre-Crash-Sicherheitssystem kann vorübergehend nicht verfügbar sein oder es
liegt eine Störung im System vor.
●In den folgenden Situationen wird die Warnleuchte ausgeschaltet und das System
nimmt den Betrieb auf, wenn die normalen Betriebsbedingungen wiederhergestellt
sind:
• Wenn der umgebende Bereich des Frontsensors heiß ist, z. B. beim Parken des
Fahrzeugs in der Sonne
• Wenn die Frontscheibe beschlagen oder mit Kondenswasser oder Eis bedeckt ist
(S. 390)
• Beim Fahren unter Bedingungen, in denen der Frontsensor ein Objekt nicht
erkennen kann, wie z.B. bei Dunkelheit (nachts auf einer Straße ohne Straßenbe-
leuchtung oder andere Lichter usw.), wenn grelles Licht auf den Sensor fällt oder
bei Schnee oder Nebel.
• Wenn der Frontsensor oder der Bereich um den Sensor kalt ist, wie z. B. in ext-
rem kalten Umgebungen
• Wenn der Bereich vor dem Frontsensor blockiert ist, z. B. bei geöffneter Motor-
haube
●Wenn die PCS-Warnleuchte dauerhaft blinkt oder leuchtet, liegt möglicherweise eine
Störung im System vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
■Wenn die PCS-Warnleuchte blinkt oder leuchtet und in der Multi-Informationsan-
zeige eine Warnmeldung angezeigt wird (Fahrzeuge mit Farb-Display)
Das Pre-Crash-Sicherheitssystem kann vorübergehend nicht verfügbar sein oder es
liegt eine Störung im System vor.
●In den folgenden Situationen wird die Warnleuchte ausgeschaltet, die Warnung aus-
geblendet und die Betriebsbereitschaft des Systems wiederhergestellt, wenn die nor-
malen Betriebsbedingungen wieder gegeben sind:
• Wenn der Bereich um den Frontsensor heiß ist, wie z. B. wenn er der Sonne aus-
gesetzt ist
• Wenn die Frontscheibe beschlagen oder mit Kondenswasser oder Eis bedeckt ist
(S. 390)
• Beim Fahren unter Bedingungen, in denen der Frontsensor ein Objekt nicht
erkennen kann, wie z.B. bei Dunkelheit (nachts auf einer Straße ohne Straßenbe-
leuchtung oder andere Lichter usw.), wenn grelles Licht auf den Sensor fällt oder
bei Schnee oder Nebel.
• Wenn der Frontsensor oder der Bereich um den Sensor kalt ist, wie z. B. in ext-
rem kalten Umgebungen
• Wenn der Bereich vor dem Frontsensor blockiert ist, z. B. bei geöffneter Motor-
haube
●Wenn die PCS-Warnleuchte weiterhin blinkt oder leuchtet oder die Warnmeldung
nicht ausgeblendet wird, liegt möglicherweise eine Störung im System vor. Lassen
Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

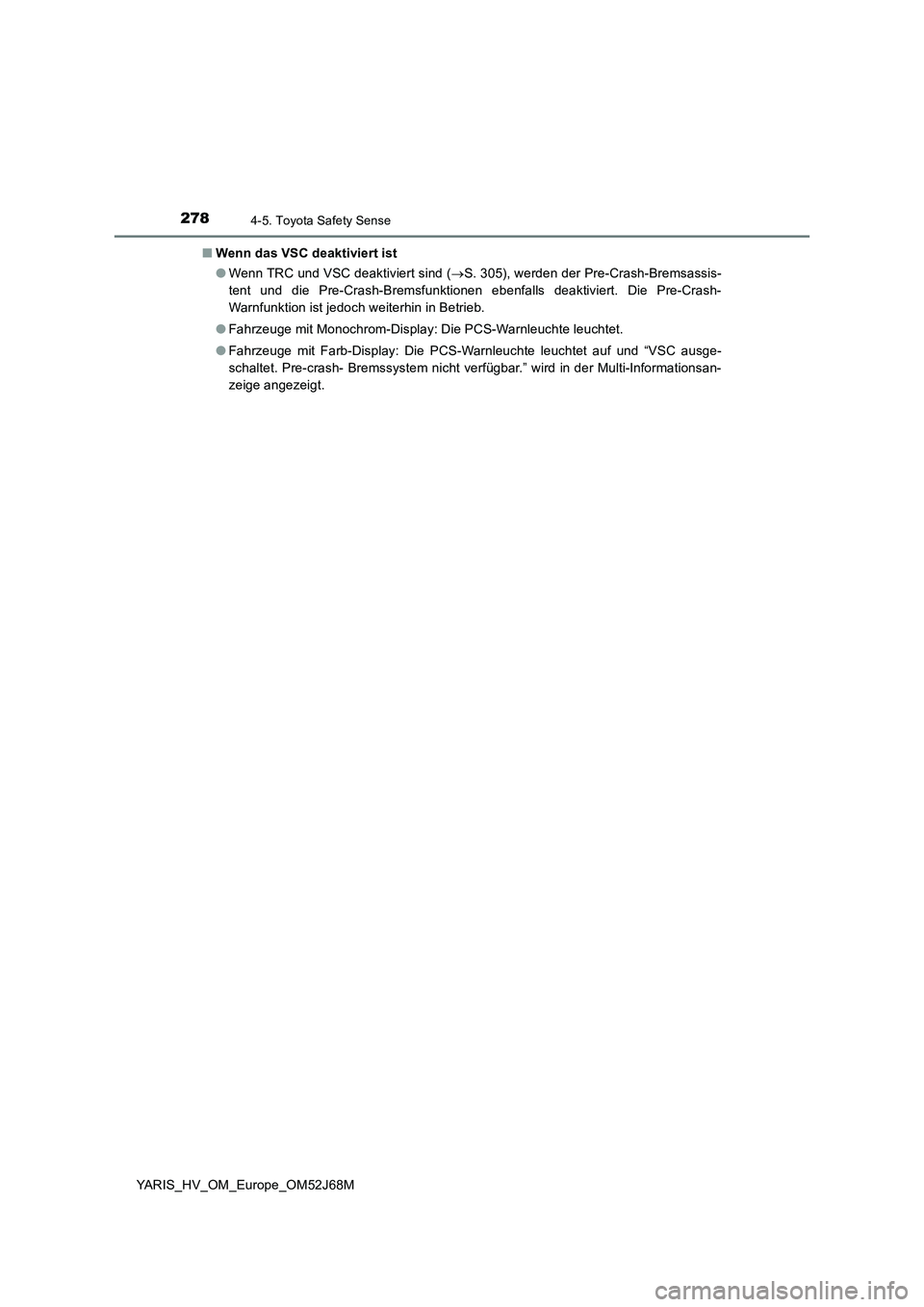

2784-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J68M■Wenn das VSC deaktiviert ist
●Wenn TRC und VSC deaktiviert sind (S. 305), werden der Pre-Crash-Bremsassis-
tent und die Pre-Crash-Bremsfunktionen ebenfalls deaktiviert. Die Pre-Crash-
Warnfunktion ist jedoch weiterhin in Betrieb.
●Fahrzeuge mit Monochrom-Display: Die PCS-Warnleuchte leuchtet.
●Fahrzeuge mit Farb-Display: Die PCS-Warnleuchte leuchtet auf und “VSC ausge-
schaltet. Pre-crash- Bremssystem nicht verfügbar.” wird in der Multi-Informationsan-
zeige angezeigt.

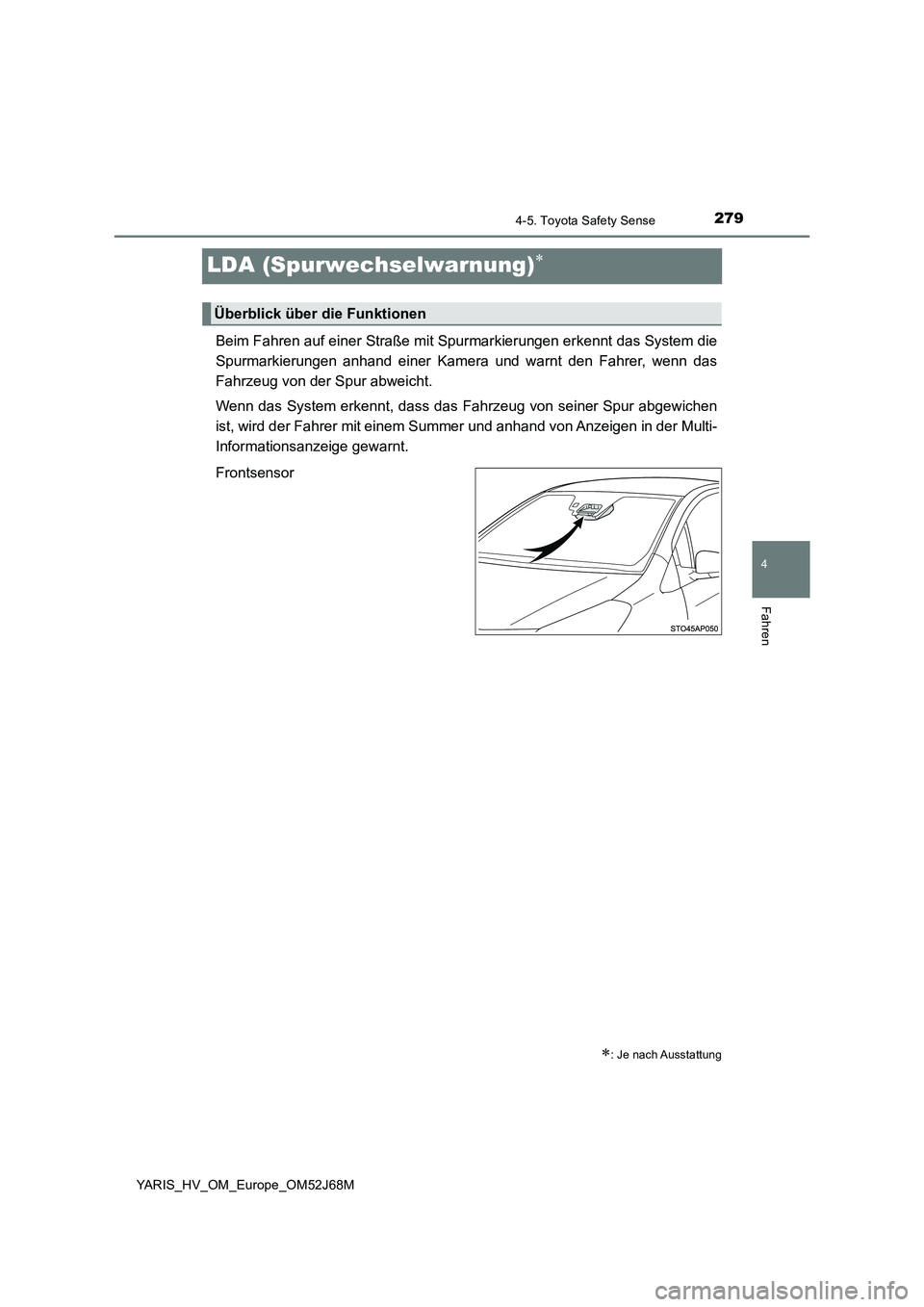

279
4
4-5. Toyota Safety Sense
Fahren
YARIS_HV_OM_Europe_OM52J68M
LDA (Spurwechselwarnung)
Beim Fahren auf einer Straße mit Spurmarkierungen erkennt das System die
Spurmarkierungen anhand einer Kamera und warnt den Fahrer, wenn das
Fahrzeug von der Spur abweicht.
Wenn das System erkennt, dass das Fahrzeug von seiner Spur abgewichen
ist, wird der Fahrer mit einem Summer und anhand von Anzeigen in der Multi-
Informationsanzeige gewarnt.
Frontsensor
: Je nach Ausstattung
Überblick über die Funktionen

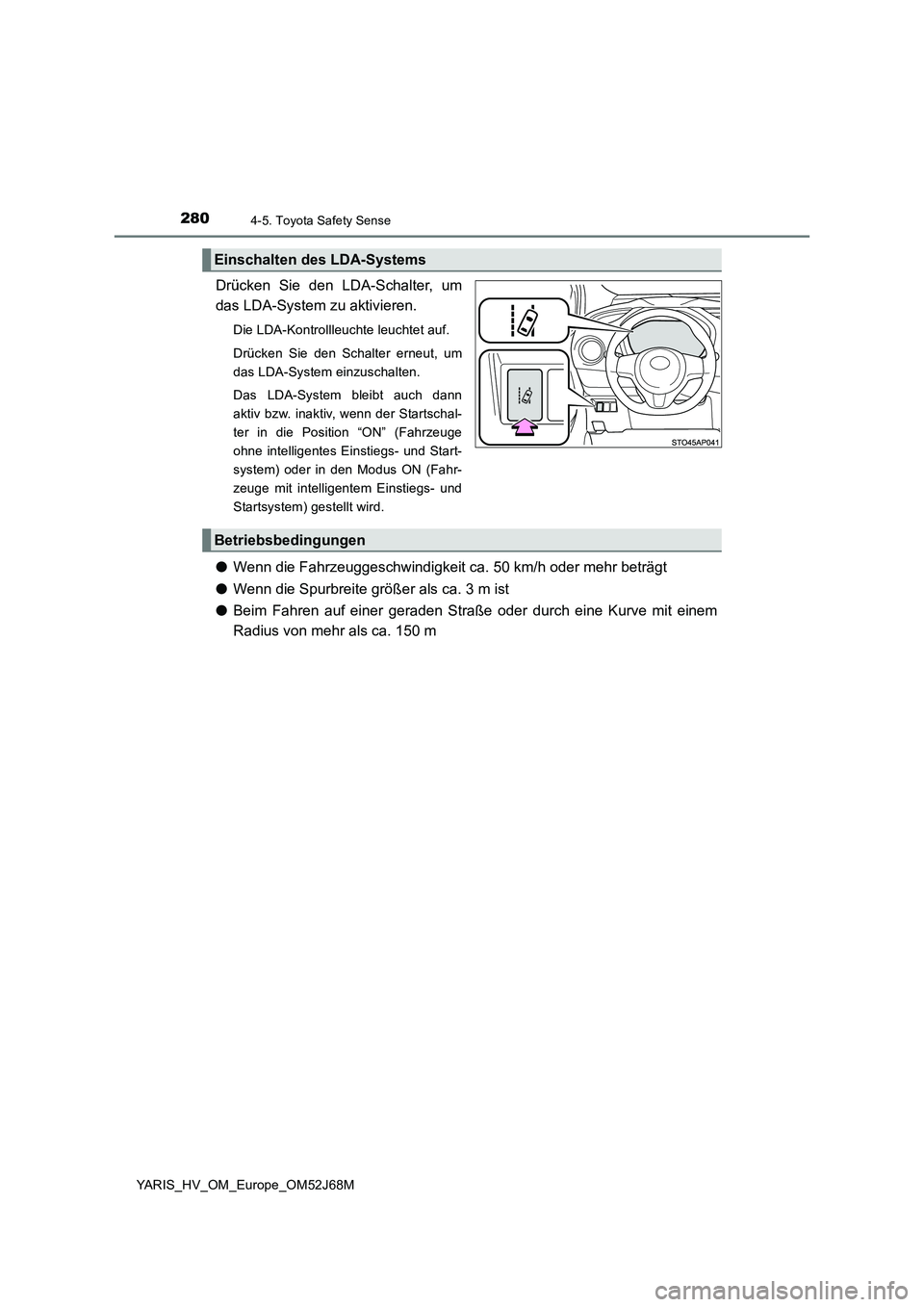

2804-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J68M
Drücken Sie den LDA-Schalter, um
das LDA-System zu aktivieren.
Die LDA-Kontrollleuchte leuchtet auf.
Drücken Sie den Schalter erneut, um
das LDA-System einzuschalten.
Das LDA-System bleibt auch dann
aktiv bzw. inaktiv, wenn der Startschal-
ter in die Position “ON” (Fahrzeuge
ohne intelligentes Einstiegs- und Start-
system) oder in den Modus ON (Fahr-
zeuge mit intelligentem Einstiegs- und
Startsystem) gestellt wird.
●Wenn die Fahrzeuggeschwindigkeit ca. 50 km/h oder mehr beträgt
●Wenn die Spurbreite größer als ca. 3 m ist
●Beim Fahren auf einer geraden Straße oder durch eine Kurve mit einem
Radius von mehr als ca. 150 m
Einschalten des LDA-Systems
Betriebsbedingungen
