3014-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
YARIS_HV_OM_Europe_OM52J68M

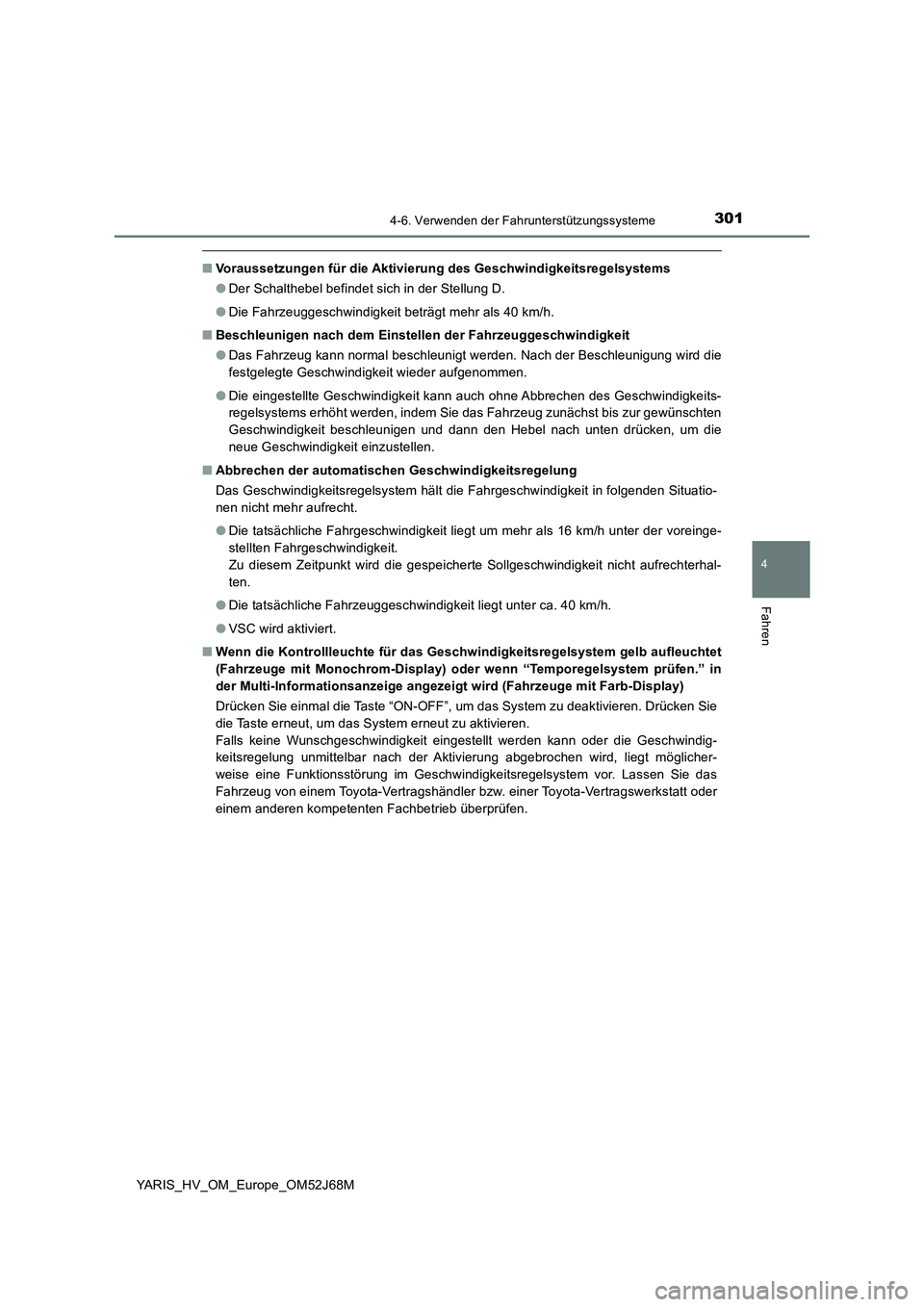

■Voraussetzungen für die Aktivierung des Geschwindigkeitsregelsystems
●Der Schalthebel befindet sich in der Stellung D.
●Die Fahrzeuggeschwindigkeit beträgt mehr als 40 km/h.
■Beschleunigen nach dem Einstellen der Fahrzeuggeschwindigkeit
●Das Fahrzeug kann normal beschleunigt werden. Nach der Beschleunigung wird die
festgelegte Geschwindigkeit wieder aufgenommen.
●Die eingestellte Geschwindigkeit kann auch ohne Abbrechen des Geschwindigkeits-
regelsystems erhöht werden, indem Sie das Fahrzeug zunächst bis zur gewünschten
Geschwindigkeit beschleunigen und dann den Hebel nach unten drücken, um die
neue Geschwindigkeit einzustellen.
■Abbrechen der automatischen Geschwindigkeitsregelung
Das Geschwindigkeitsregelsystem hält die Fahrgeschwindigkeit in folgenden Situatio-
nen nicht mehr aufrecht.
●Die tatsächliche Fahrgeschwindigkeit liegt um mehr als 16 km/h unter der voreinge-
stellten Fahrgeschwindigkeit.
Zu diesem Zeitpunkt wird die gespeicherte Sollgeschwindigkeit nicht aufrechterhal-
ten.
●Die tatsächliche Fahrzeuggeschwindigkeit liegt unter ca. 40 km/h.
●VSC wird aktiviert.
■Wenn die Kontrollleuchte für das Geschwindigkeitsregelsystem gelb aufleuchtet
(Fahrzeuge mit Monochrom-Display) oder wenn “Temporegelsystem prüfen.” in
der Multi-Informationsanzeige angezeigt wird (Fahrzeuge mit Farb-Display)
Drücken Sie einmal die Taste “ON-OFF”, um das System zu deaktivieren. Drücken Sie
die Taste erneut, um das System erneut zu aktivieren.
Falls keine Wunschgeschwindigkeit eingestellt werden kann oder die Geschwindig-
keitsregelung unmittelbar nach der Aktivierung abgebrochen wird, liegt möglicher-
weise eine Funktionsstörung im Geschwindigkeitsregelsystem vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.

3024-6. Verwenden der Fahrunterstützungssysteme
YARIS_HV_OM_Europe_OM52J68M

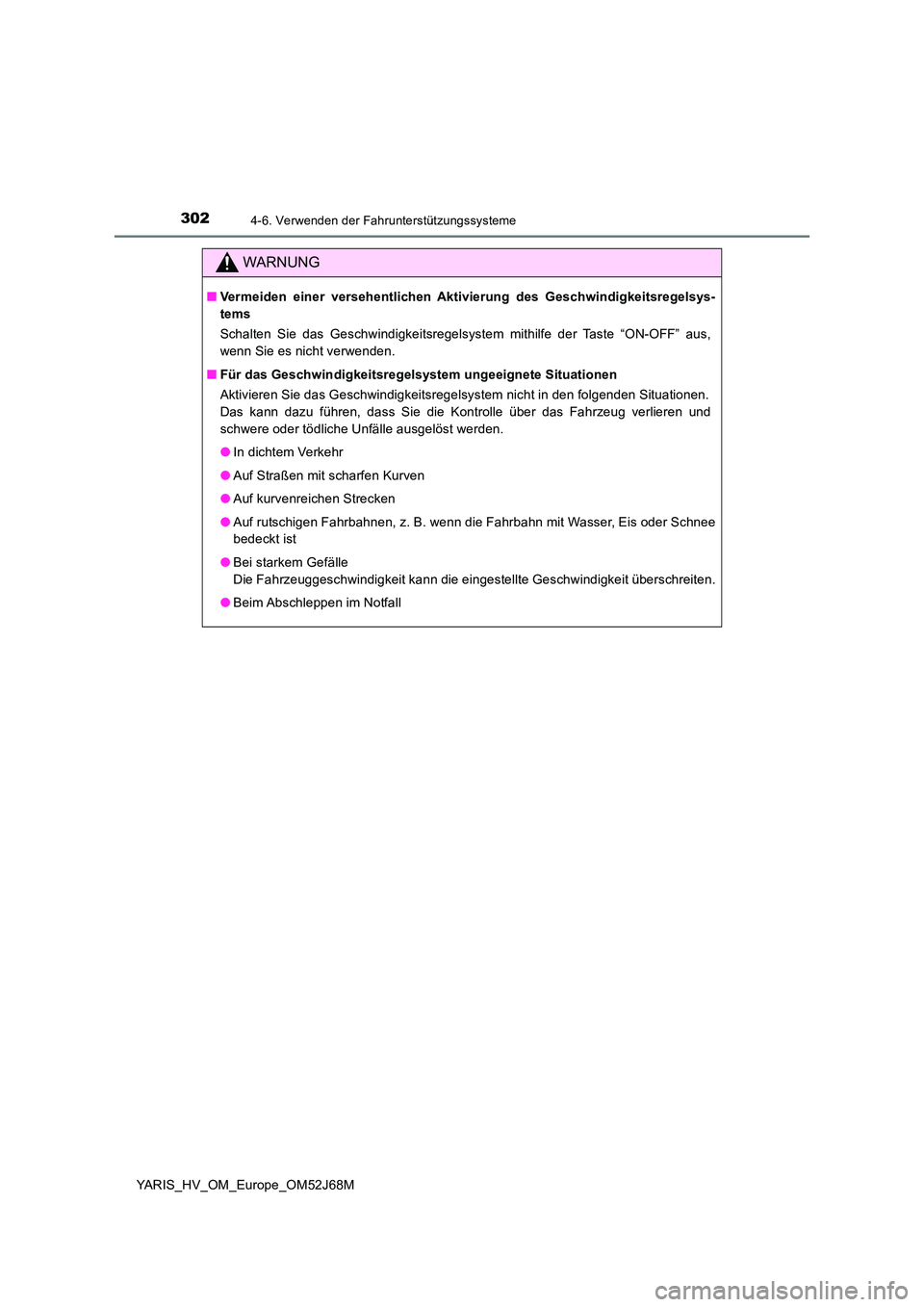

WARNUNG
■Vermeiden einer versehentlichen Aktivierung des Geschwindigkeitsregelsys-
tems
Schalten Sie das Geschwindigkeitsregelsystem mithilfe der Taste “ON-OFF” aus,
wenn Sie es nicht verwenden.
■ Für das Geschwindigkeitsregelsystem ungeeignete Situationen
Aktivieren Sie das Geschwindigkeitsregelsystem nicht in den folgenden Situationen.
Das kann dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren und
schwere oder tödliche Unfälle ausgelöst werden.
● In dichtem Verkehr
● Auf Straßen mit scharfen Kurven
● Auf kurvenreichen Strecken
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Bei starkem Gefälle
Die Fahrzeuggeschwindigkeit kann die eingestellte Geschwindigkeit überschreiten.
● Beim Abschleppen im Notfall

303
4
4-6. Verwenden der Fahrunterstützungssysteme
Fahren
YARIS_HV_OM_Europe_OM52J68M

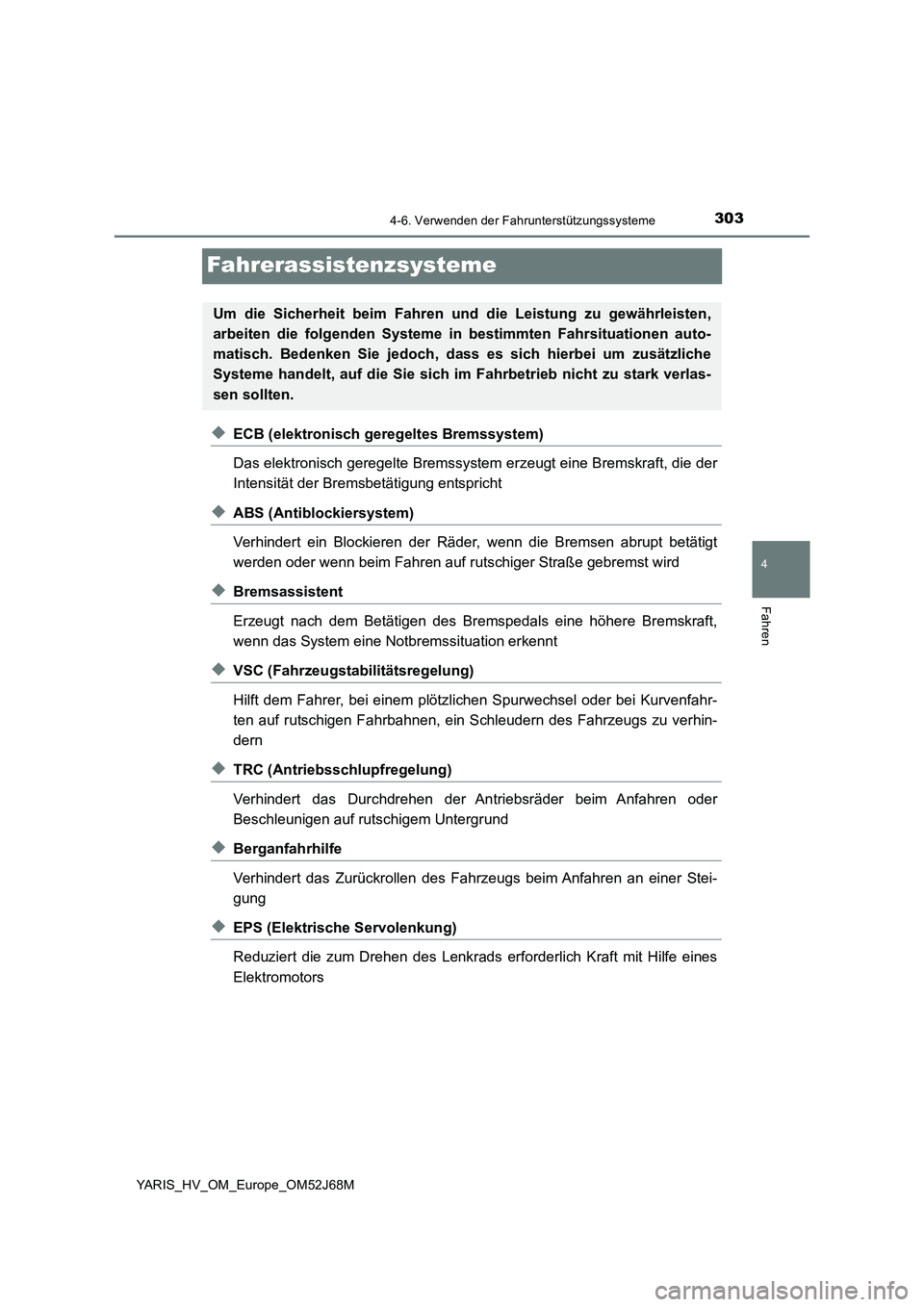

Fahrerassistenzsysteme
◆ECB (elektronisch geregeltes Bremssystem)
Das elektronisch geregelte Bremssystem erzeugt eine Bremskraft, die der
Intensität der Bremsbetätigung entspricht
◆ABS (Antiblockiersystem)
Verhindert ein Blockieren der Räder, wenn die Bremsen abrupt betätigt
werden oder wenn beim Fahren auf rutschiger Straße gebremst wird
◆Bremsassistent
Erzeugt nach dem Betätigen des Bremspedals eine höhere Bremskraft,
wenn das System eine Notbremssituation erkennt
◆VSC (Fahrzeugstabilitätsregelung)
Hilft dem Fahrer, bei einem plötzlichen Spurwechsel oder bei Kurvenfahr-
ten auf rutschigen Fahrbahnen, ein Schleudern des Fahrzeugs zu verhin-
dern
◆TRC (Antriebsschlupfregelung)
Verhindert das Durchdrehen der Antriebsräder beim Anfahren oder
Beschleunigen auf rutschigem Untergrund
◆Berganfahrhilfe
Verhindert das Zurückrollen des Fahrzeugs beim Anfahren an einer Stei-
gung
◆EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenkrads erforderlich Kraft mit Hilfe eines
Elektromotors
Um die Sicherheit beim Fahren und die Leistung zu gewährleisten,
arbeiten die folgenden Systeme in bestimmten Fahrsituationen auto-
matisch. Bedenken Sie jedoch, dass es sich hierbei um zusätzliche
Systeme handelt, auf die Sie sich im Fahrbetrieb nicht zu stark verlas-
sen sollten.

3044-6. Verwenden der Fahrunterstützungssysteme
YARIS_HV_OM_Europe_OM52J68M
◆Notbremssignal
Wenn die Bremse plötzlich betätigt wird, wird die Warnblinkanlage auto-
matisch eingeschaltet, um den nachfolgenden Verkehr zu warnen.
Die Kontrollleuchte für den Rad-
schlupf blinkt, während die TRC/VSC/
ABS-Systeme aktiviert sind.
Wenn das Fahrzeug in Schlamm, Sand oder Schnee stecken bleibt, kann das
TRC-System die Kraftübertragung vom Hybridsystem auf die Räder reduzie-
ren. Wenn Sie auf drücken, um das System auszuschalten, kann es für
Sie einfacher sein, das Fahrzeug durch Schaukeln zu befreien.
Drücken Sie kurz die Taste und
lassen Sie sofort wieder los, um das
TRC-System auszuschalten.
Fahrzeuge mit Monochrom-Display:
Die Kontrollleuchte “TRC OFF” leuchtet
auf.
Fahrzeuge mit Farb-Display: In der
Multi-Informationsanzeige wird “TRC
aus” angezeigt.
Drücken Sie erneut, um das System wieder einzuschalten.
Wenn die TRC/VSC/ABS-Systeme aktiviert sind
Deaktivieren des TRC-Systems

3054-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
YARIS_HV_OM_Europe_OM52J68M

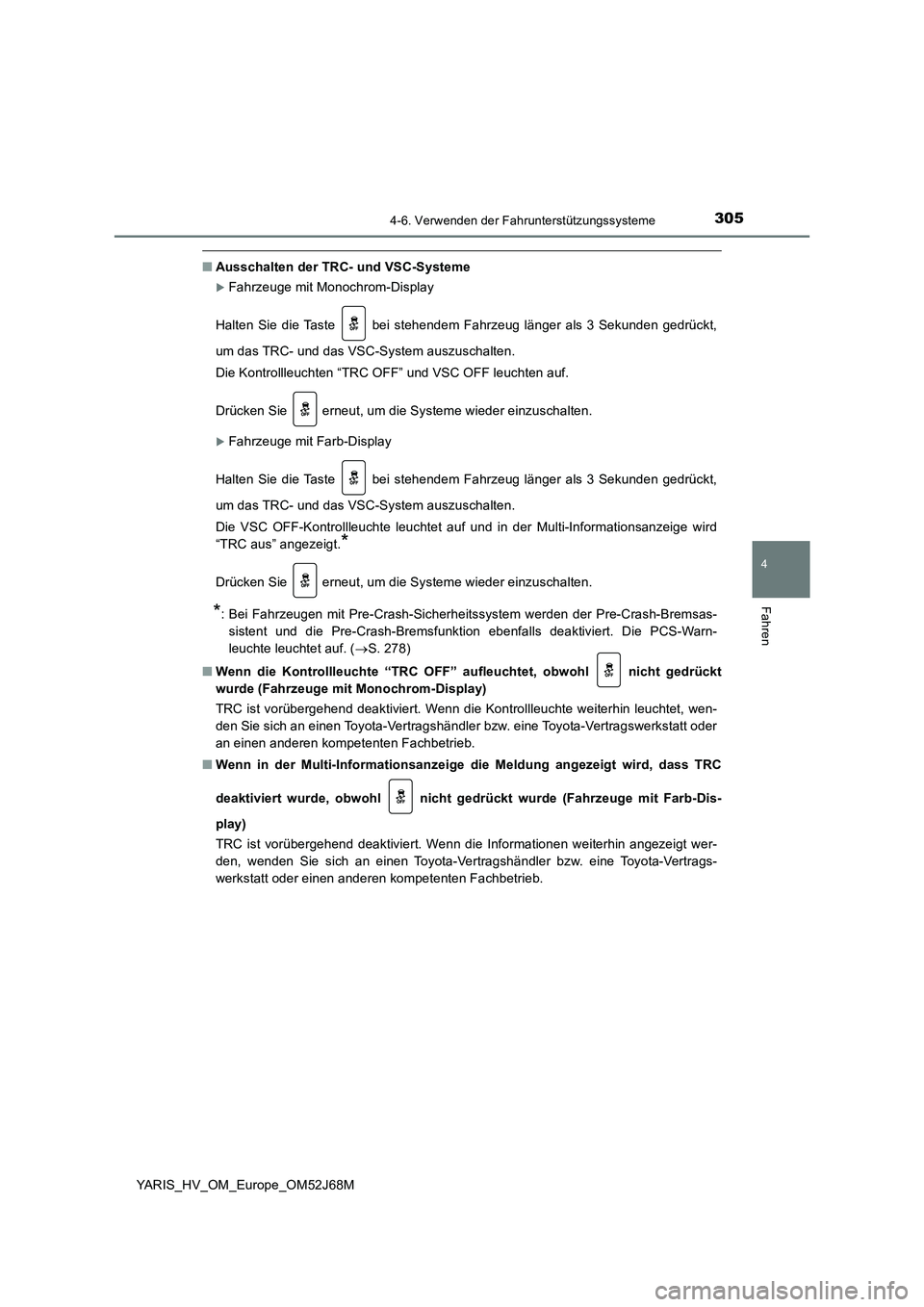

■Ausschalten der TRC- und VSC-Systeme
Fahrzeuge mit Monochrom-Display
Halten Sie die Taste bei stehendem Fahrzeug länger als 3 Sekunden gedrückt,
um das TRC- und das VSC-System auszuschalten.
Die Kontrollleuchten “TRC OFF” und VSC OFF leuchten auf.
Drücken Sie erneut, um die Systeme wieder einzuschalten.
Fahrzeuge mit Farb-Display
Halten Sie die Taste bei stehendem Fahrzeug länger als 3 Sekunden gedrückt,
um das TRC- und das VSC-System auszuschalten.
Die VSC OFF-Kontrollleuchte leuchtet auf und in der Multi-Informationsanzeige wird
“TRC aus” angezeigt.
*
Drücken Sie erneut, um die Systeme wieder einzuschalten.
*: Bei Fahrzeugen mit Pre-Crash-Sicherheitssystem werden der Pre-Crash-Bremsas-
sistent und die Pre-Crash-Bremsfunktion ebenfalls deaktiviert. Die PCS-Warn-
leuchte leuchtet auf. (S. 278)
■Wenn die Kontrollleuchte “TRC OFF” aufleuchtet, obwohl nicht gedrückt
wurde (Fahrzeuge mit Monochrom-Display)
TRC ist vorübergehend deaktiviert. Wenn die Kontrollleuchte weiterhin leuchtet, wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
an einen anderen kompetenten Fachbetrieb.
■Wenn in der Multi-Informationsanzeige die Meldung angezeigt wird, dass TRC
deaktiviert wurde, obwohl nicht gedrückt wurde (Fahrzeuge mit Farb-Dis-
play)
TRC ist vorübergehend deaktiviert. Wenn die Informationen weiterhin angezeigt wer-
den, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb.

3064-6. Verwenden der Fahrunterstützungssysteme

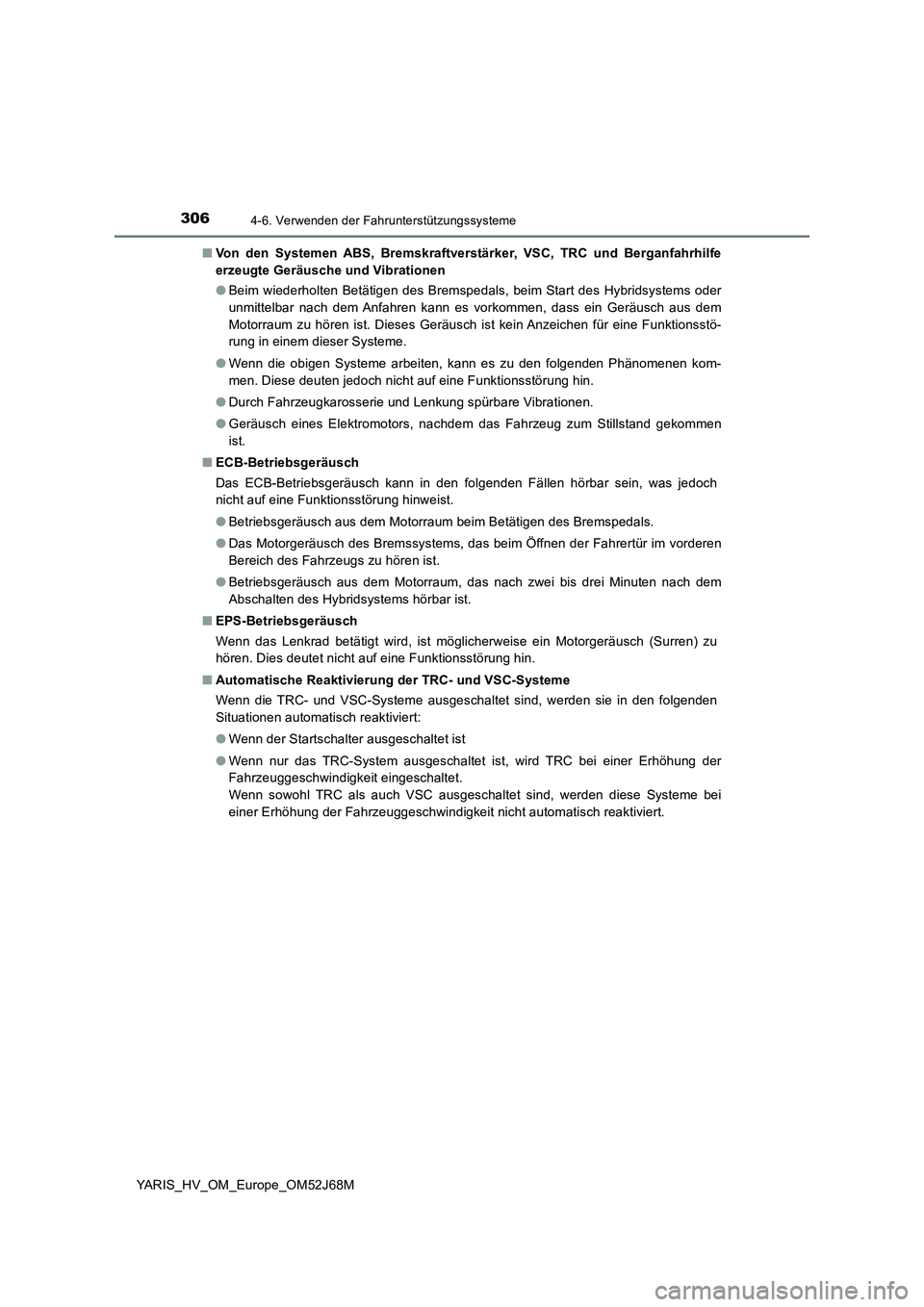

YARIS_HV_OM_Europe_OM52J68M■Von den Systemen ABS, Bremskraftverstärker, VSC, TRC und Berganfahrhilfe
erzeugte Geräusche und Vibrationen
●Beim wiederholten Betätigen des Bremspedals, beim Start des Hybridsystems oder
unmittelbar nach dem Anfahren kann es vorkommen, dass ein Geräusch aus dem
Motorraum zu hören ist. Dieses Geräusch ist kein Anzeichen für eine Funktionsstö-
rung in einem dieser Systeme.
●Wenn die obigen Systeme arbeiten, kann es zu den folgenden Phänomenen kom-
men. Diese deuten jedoch nicht auf eine Funktionsstörung hin.
●Durch Fahrzeugkarosserie und Lenkung spürbare Vibrationen.
●Geräusch eines Elektromotors, nachdem das Fahrzeug zum Stillstand gekommen
ist.
■ECB-Betriebsgeräusch
Das ECB-Betriebsgeräusch kann in den folgenden Fällen hörbar sein, was jedoch
nicht auf eine Funktionsstörung hinweist.
●Betriebsgeräusch aus dem Motorraum beim Betätigen des Bremspedals.
●Das Motorgeräusch des Bremssystems, das beim Öffnen der Fahrertür im vorderen
Bereich des Fahrzeugs zu hören ist.
●Betriebsgeräusch aus dem Motorraum, das nach zwei bis drei Minuten nach dem
Abschalten des Hybridsystems hörbar ist.
■EPS-Betriebsgeräusch
Wenn das Lenkrad betätigt wird, ist möglicherweise ein Motorgeräusch (Surren) zu
hören. Dies deutet nicht auf eine Funktionsstörung hin.
■Automatische Reaktivierung der TRC- und VSC-Systeme
Wenn die TRC- und VSC-Systeme ausgeschaltet sind, werden sie in den folgenden
Situationen automatisch reaktiviert:
●Wenn der Startschalter ausgeschaltet ist
●Wenn nur das TRC-System ausgeschaltet ist, wird TRC bei einer Erhöhung der
Fahrzeuggeschwindigkeit eingeschaltet.
Wenn sowohl TRC als auch VSC ausgeschaltet sind, werden diese Systeme bei
einer Erhöhung der Fahrzeuggeschwindigkeit nicht automatisch reaktiviert.

3074-6. Verwenden der Fahrunterstützungssysteme
4
Fahren

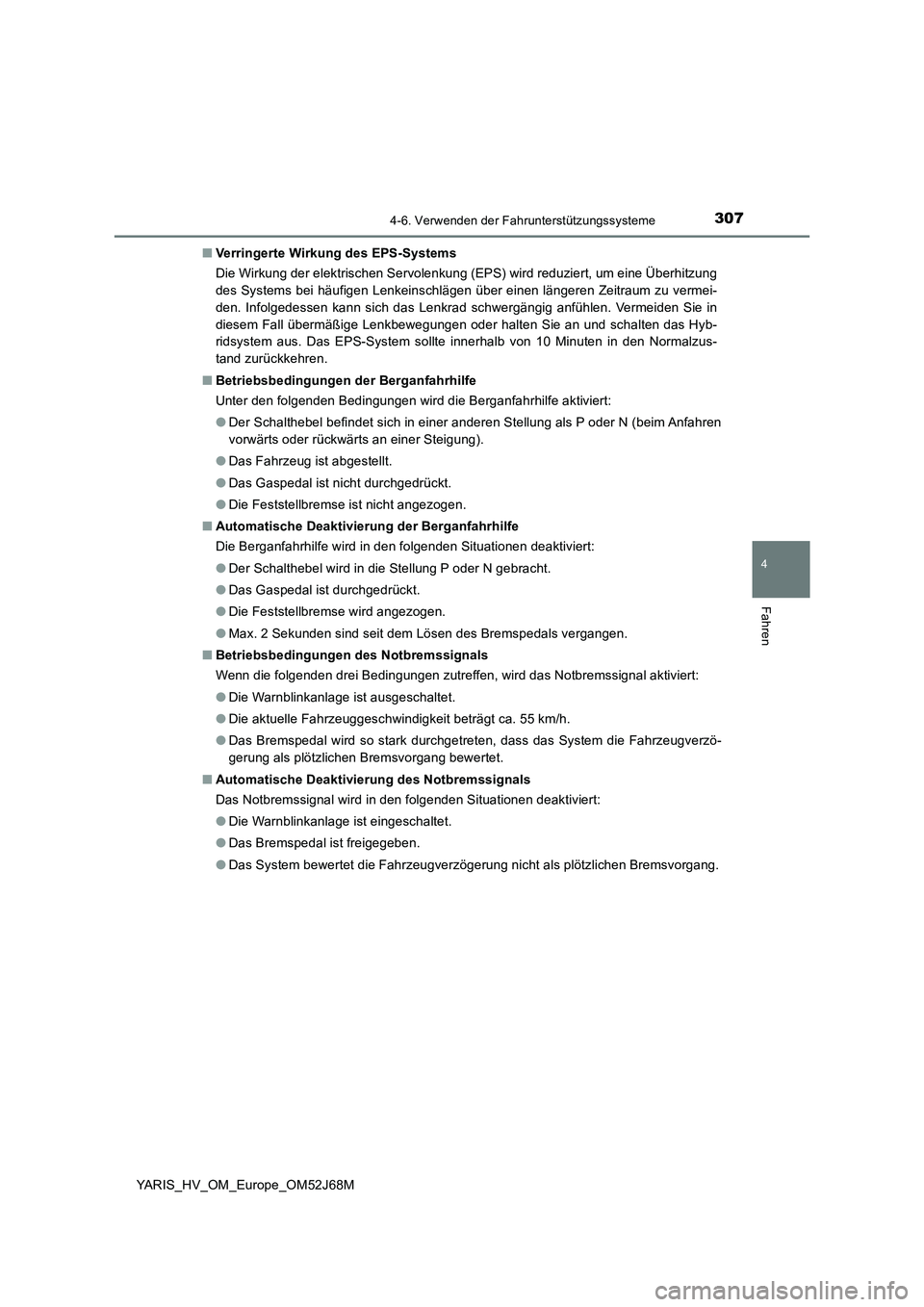

YARIS_HV_OM_Europe_OM52J68M■Verringerte Wirkung des EPS-Systems
Die Wirkung der elektrischen Servolenkung (EPS) wird reduziert, um eine Überhitzung
des Systems bei häufigen Lenkeinschlägen über einen längeren Zeitraum zu vermei-
den. Infolgedessen kann sich das Lenkrad schwergängig anfühlen. Vermeiden Sie in
diesem Fall übermäßige Lenkbewegungen oder halten Sie an und schalten das Hyb-
ridsystem aus. Das EPS-System sollte innerhalb von 10 Minuten in den Normalzus-
tand zurückkehren.
■Betriebsbedingungen der Berganfahrhilfe
Unter den folgenden Bedingungen wird die Berganfahrhilfe aktiviert:
●Der Schalthebel befindet sich in einer anderen Stellung als P oder N (beim Anfahren
vorwärts oder rückwärts an einer Steigung).
●Das Fahrzeug ist abgestellt.
●Das Gaspedal ist nicht durchgedrückt.
●Die Feststellbremse ist nicht angezogen.
■Automatische Deaktivierung der Berganfahrhilfe
Die Berganfahrhilfe wird in den folgenden Situationen deaktiviert:
●Der Schalthebel wird in die Stellung P oder N gebracht.
●Das Gaspedal ist durchgedrückt.
●Die Feststellbremse wird angezogen.
●Max. 2 Sekunden sind seit dem Lösen des Bremspedals vergangen.
■Betriebsbedingungen des Notbremssignals
Wenn die folgenden drei Bedingungen zutreffen, wird das Notbremssignal aktiviert:
●Die Warnblinkanlage ist ausgeschaltet.
●Die aktuelle Fahrzeuggeschwindigkeit beträgt ca. 55 km/h.
●Das Bremspedal wird so stark durchgetreten, dass das System die Fahrzeugverzö-
gerung als plötzlichen Bremsvorgang bewertet.
■Automatische Deaktivierung des Notbremssignals
Das Notbremssignal wird in den folgenden Situationen deaktiviert:
●Die Warnblinkanlage ist eingeschaltet.
●Das Bremspedal ist freigegeben.
●Das System bewertet die Fahrzeugverzögerung nicht als plötzlichen Bremsvorgang.

3084-6. Verwenden der Fahrunterstützungssysteme
YARIS_HV_OM_Europe_OM52J68M

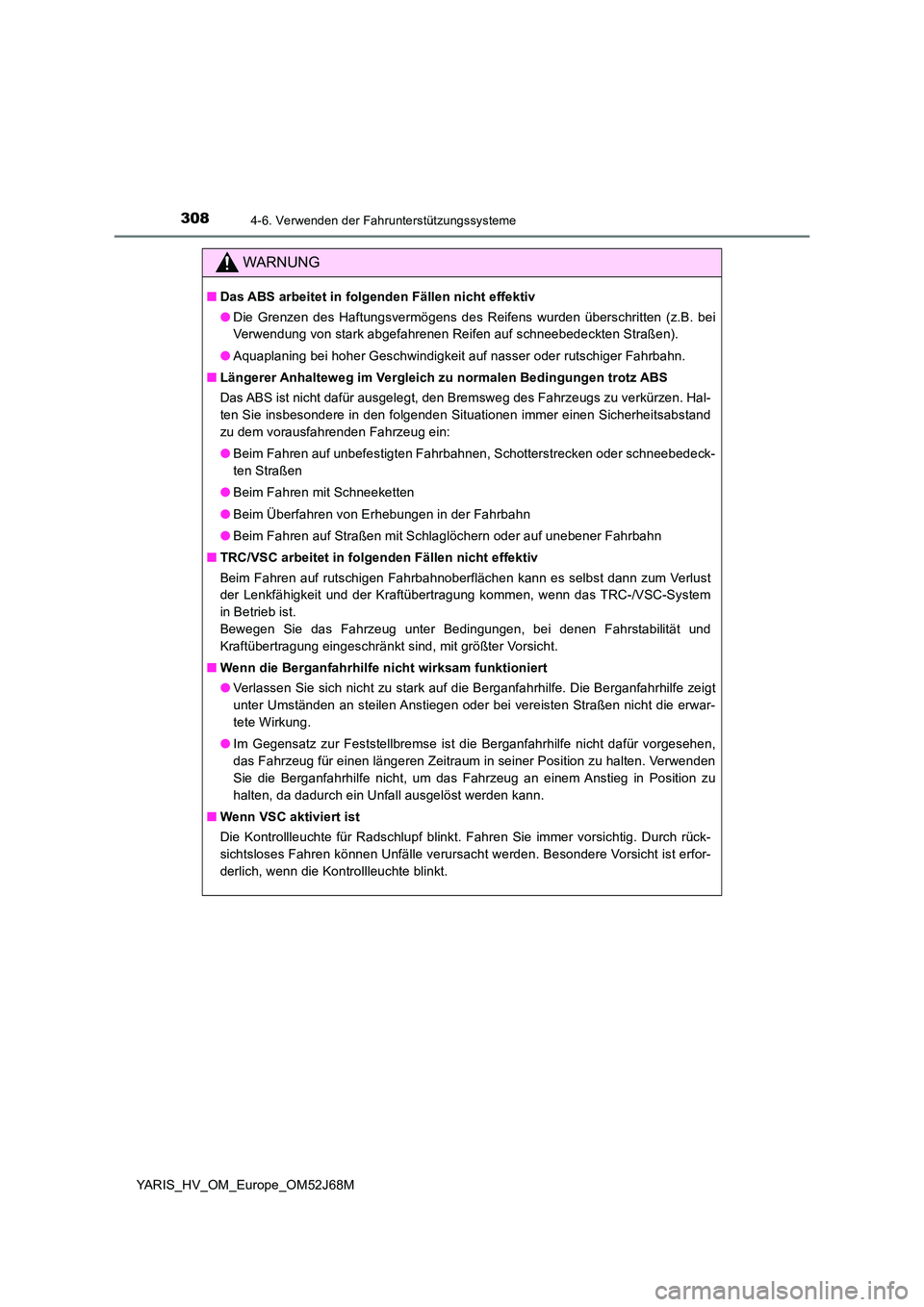

WARNUNG
■Das ABS arbeitet in folgenden Fällen nicht effektiv
● Die Grenzen des Haftungsvermögens des Reifens wurden überschritten (z.B. bei
Verwendung von stark abgefahrenen Reifen auf schneebedeckten Straßen).
● Aquaplaning bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn.
■ Längerer Anhalteweg im Vergleich zu normalen Bedingungen trotz ABS
Das ABS ist nicht dafür ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen. Hal-
ten Sie insbesondere in den folgenden Situationen immer einen Sicherheitsabstand
zu dem vorausfahrenden Fahrzeug ein:
● Beim Fahren auf unbefestigten Fahrbahnen, Schotterstrecken oder schneebedeck-
ten Straßen
● Beim Fahren mit Schneeketten
● Beim Überfahren von Erhebungen in der Fahrbahn
● Beim Fahren auf Straßen mit Schlaglöchern oder auf unebener Fahrbahn
■ TRC/VSC arbeitet in folgenden Fällen nicht effektiv
Beim Fahren auf rutschigen Fahrbahnoberflächen kann es selbst dann zum Verlust
der Lenkfähigkeit und der Kraftübertragung kommen, wenn das TRC-/VSC-System
in Betrieb ist.
Bewegen Sie das Fahrzeug unter Bedingungen, bei denen Fahrstabilität und
Kraftübertragung eingeschränkt sind, mit größter Vorsicht.
■ Wenn die Berganfahrhilfe nicht wirksam funktioniert
● Verlassen Sie sich nicht zu stark auf die Berganfahrhilfe. Die Berganfahrhilfe zeigt
unter Umständen an steilen Anstiegen oder bei vereisten Straßen nicht die erwar-
tete Wirkung.
● Im Gegensatz zur Feststellbremse ist die Berganfahrhilfe nicht dafür vorgesehen,
das Fahrzeug für einen längeren Zeitraum in seiner Position zu halten. Verwenden
Sie die Berganfahrhilfe nicht, um das Fahrzeug an einem Anstieg in Position zu
halten, da dadurch ein Unfall ausgelöst werden kann.
■ Wenn VSC aktiviert ist
Die Kontrollleuchte für Radschlupf blinkt. Fahren Sie immer vorsichtig. Durch rück-
sichtsloses Fahren können Unfälle verursacht werden. Besondere Vorsicht ist erfor-
derlich, wenn die Kontrollleuchte blinkt.

3094-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
YARIS_HV_OM_Europe_OM52J68M

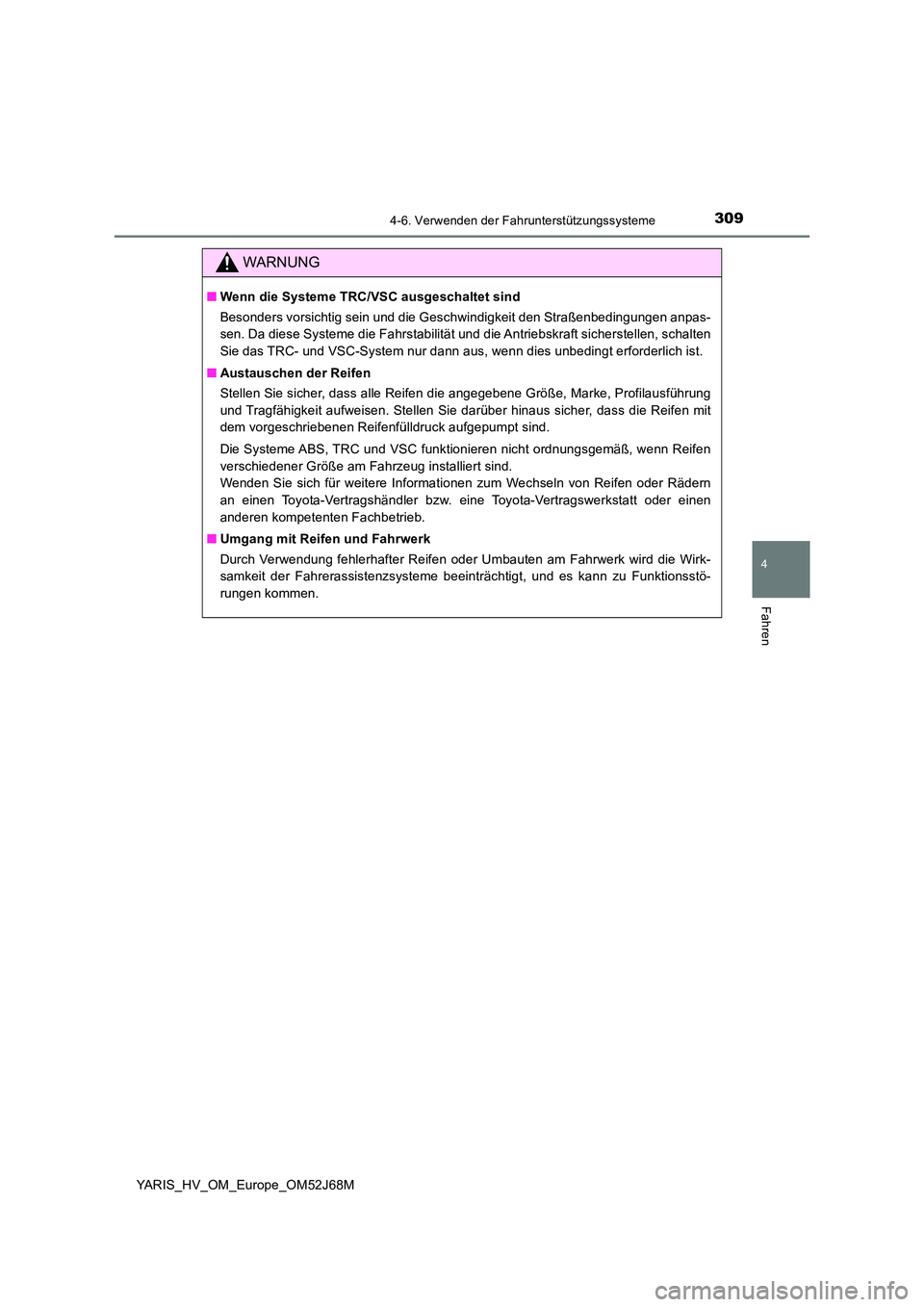

WARNUNG
■Wenn die Systeme TRC/VSC ausgeschaltet sind
Besonders vorsichtig sein und die Geschwindigkeit den Straßenbedingungen anpas-
sen. Da diese Systeme die Fahrstabilität und die Antriebskraft sicherstellen, schalten
Sie das TRC- und VSC-System nur dann aus, wenn dies unbedingt erforderlich ist.
■ Austauschen der Reifen
Stellen Sie sicher, dass alle Reifen die angegebene Größe, Marke, Profilausführung
und Tragfähigkeit aufweisen. Stellen Sie darüber hinaus sicher, dass die Reifen mit
dem vorgeschriebenen Reifenfülldruck aufgepumpt sind.
Die Systeme ABS, TRC und VSC funktionieren nicht ordnungsgemäß, wenn Reifen
verschiedener Größe am Fahrzeug installiert sind.
Wenden Sie sich für weitere Informationen zum Wechseln von Reifen oder Rädern
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
■ Umgang mit Reifen und Fahrwerk
Durch Verwendung fehlerhafter Reifen oder Umbauten am Fahrwerk wird die Wirk-
samkeit der Fahrerassistenzsysteme beeinträchtigt, und es kann zu Funktionsstö-
rungen kommen.

3104-7. Fahrhinweise
YARIS_HV_OM_Europe_OM52J68M

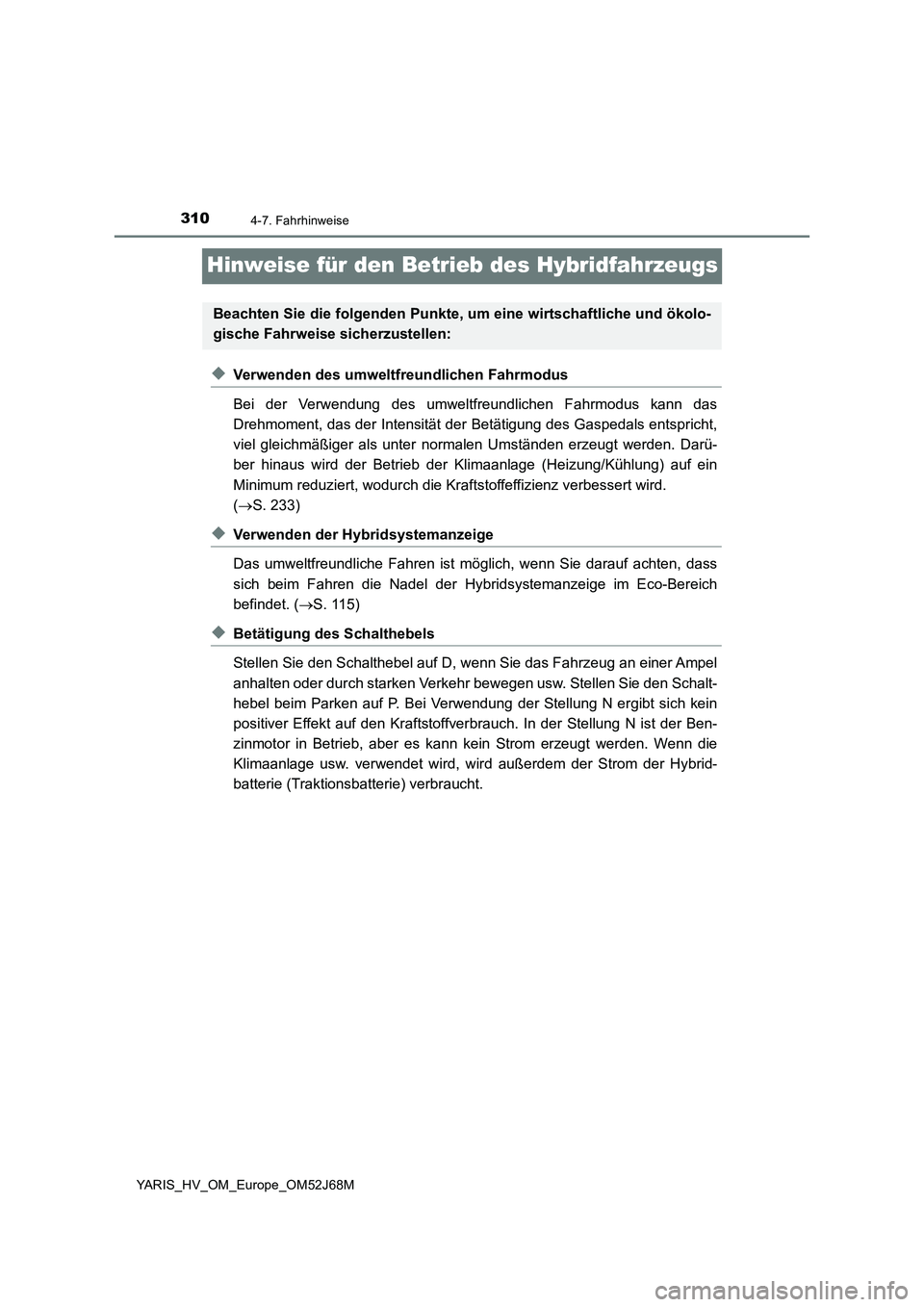

Hinweise für den Betrieb des Hybridfahrzeugs
◆Verwenden des umweltfreundlichen Fahrmodus
Bei der Verwendung des umweltfreundlichen Fahrmodus kann das
Drehmoment, das der Intensität der Betätigung des Gaspedals entspricht,
viel gleichmäßiger als unter normalen Umständen erzeugt werden. Darü-
ber hinaus wird der Betrieb der Klimaanlage (Heizung/Kühlung) auf ein
Minimum reduziert, wodurch die Kraftstoffeffizienz verbessert wird.
(S. 233)
◆Verwenden der Hybridsystemanzeige
Das umweltfreundliche Fahren ist möglich, wenn Sie darauf achten, dass
sich beim Fahren die Nadel der Hybridsystemanzeige im Eco-Bereich
befindet. (S. 115)
◆Betätigung des Schalthebels
Stellen Sie den Schalthebel auf D, wenn Sie das Fahrzeug an einer Ampel
anhalten oder durch starken Verkehr bewegen usw. Stellen Sie den Schalt-
hebel beim Parken auf P. Bei Verwendung der Stellung N ergibt sich kein
positiver Effekt auf den Kraftstoffverbrauch. In der Stellung N ist der Ben-
zinmotor in Betrieb, aber es kann kein Strom erzeugt werden. Wenn die
Klimaanlage usw. verwendet wird, wird außerdem der Strom der Hybrid-
batterie (Traktionsbatterie) verbraucht.
Beachten Sie die folgenden Punkte, um eine wirtschaftliche und ökolo-
gische Fahrweise sicherzustellen:
