TOYOTA YARIS HATCHBACK 2017 Brugsanvisning (in Danish)

4817-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_HV_OM_Europe_OM52J66DK

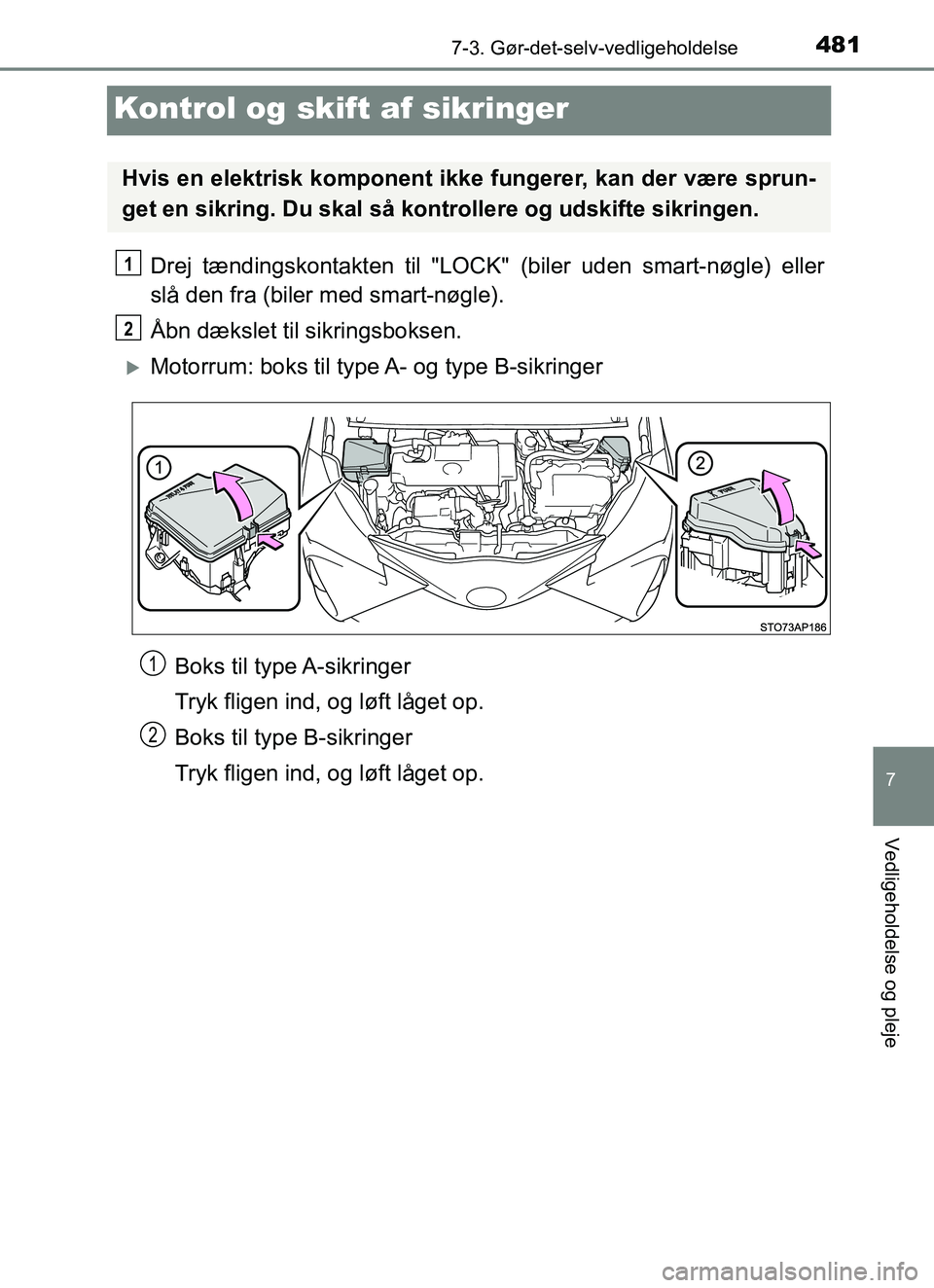

Kontrol og skift af sikringer
Drej tændingskontakten til "LOCK" (biler uden smart-nøgle) eller
slå den fra (biler med smart-nøgle).
Åbn dækslet til sikringsboksen.
Motorrum: boks til type A- og type B-sikringer
Boks til type A-sikringer
Tryk fligen ind, og løft låget op.
Boks til type B-sikringer
Tryk fligen ind, og løft låget op.
Hvis en elektrisk komponent ikke fungerer, kan der være sprun-
get en sikring. Du skal så kontrollere og udskifte sikringen.
1
2
1
2
OM52J66DK.book Page 481 Thursday, October 19, 2017 2:42 PM

4827-3. Gør-det-selv-vedligeholdelse
YARIS_HV_OM_Europe_OM52J66DK
Instrumentbord (venstrestyrede biler)
Tag låget af.
Instrumentbord (højrestyrede biler) Tag afdækningen af.
Lad være med at fjerne dækslet
med magt, da det sidder fast på
fodrumslyset.
Tag låget af.
Træk sikringen ud med udtag-
ningsværktøjet.
Kun sikringer af type A kan fjernes
ved hjælp af udtagningsværktøjet.
1
2
3
OM52J66DK.book Page 482 Thursday, October 19, 2017 2:42 PM

4837-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_HV_OM_Europe_OM52J66DK

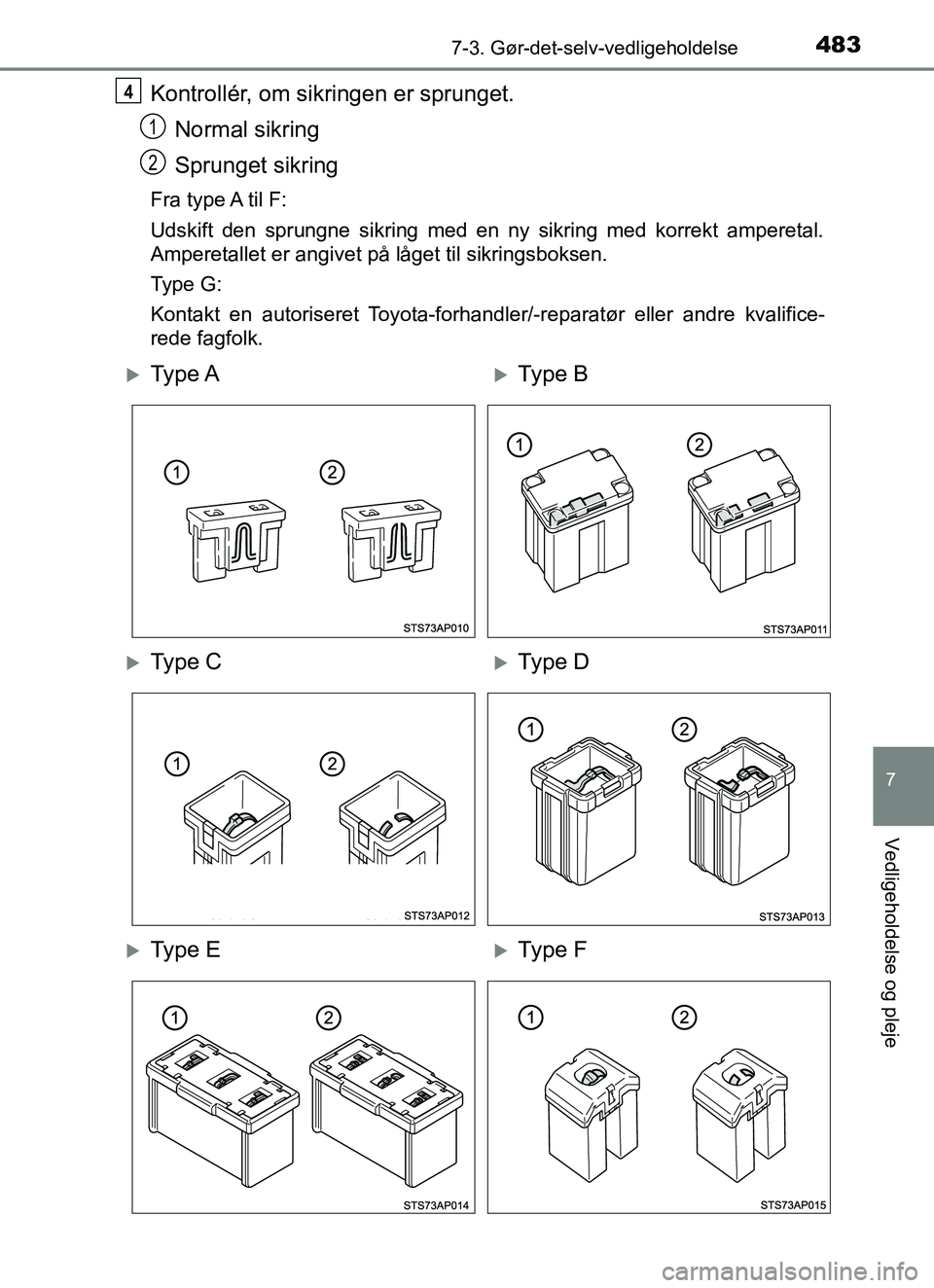

Kontrollér, om sikringen er sprunget.Normal sikring
Sprunget sikring
Fra type A til F:
Udskift den sprungne sikring med en ny sikring med korrekt amperetal.
Amperetallet er angivet på låget til sikringsboksen.
Type G:
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e EType F
OM52J66DK.book Page 483 Thursday, October 19, 2017 2:42 PM

4847-3. Gør-det-selv-vedligeholdelse
YARIS_HV_OM_Europe_OM52J66DK
nEfter skift af sikring
lHvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis udskif-
tes. ( S. 486)
l Hvis den nye sikring også springer, skal bilen efterses af en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
n Ved overbelastning i en strømkreds
Sikringerne er konstrueret til at springe, så ledningsnettet ikke tager skade.
n Når du udskifter pærer
Toyota anbefaler, at du bruger originale Toyota-produkter, der er udviklet til
denne bil. Da nogle pærer er sluttet til kredsløb, der skal forhindre overbelast-
ning, kan andet end originale dele og dele, der ikke er udviklet til denne bil,
muligvis ikke bruges.

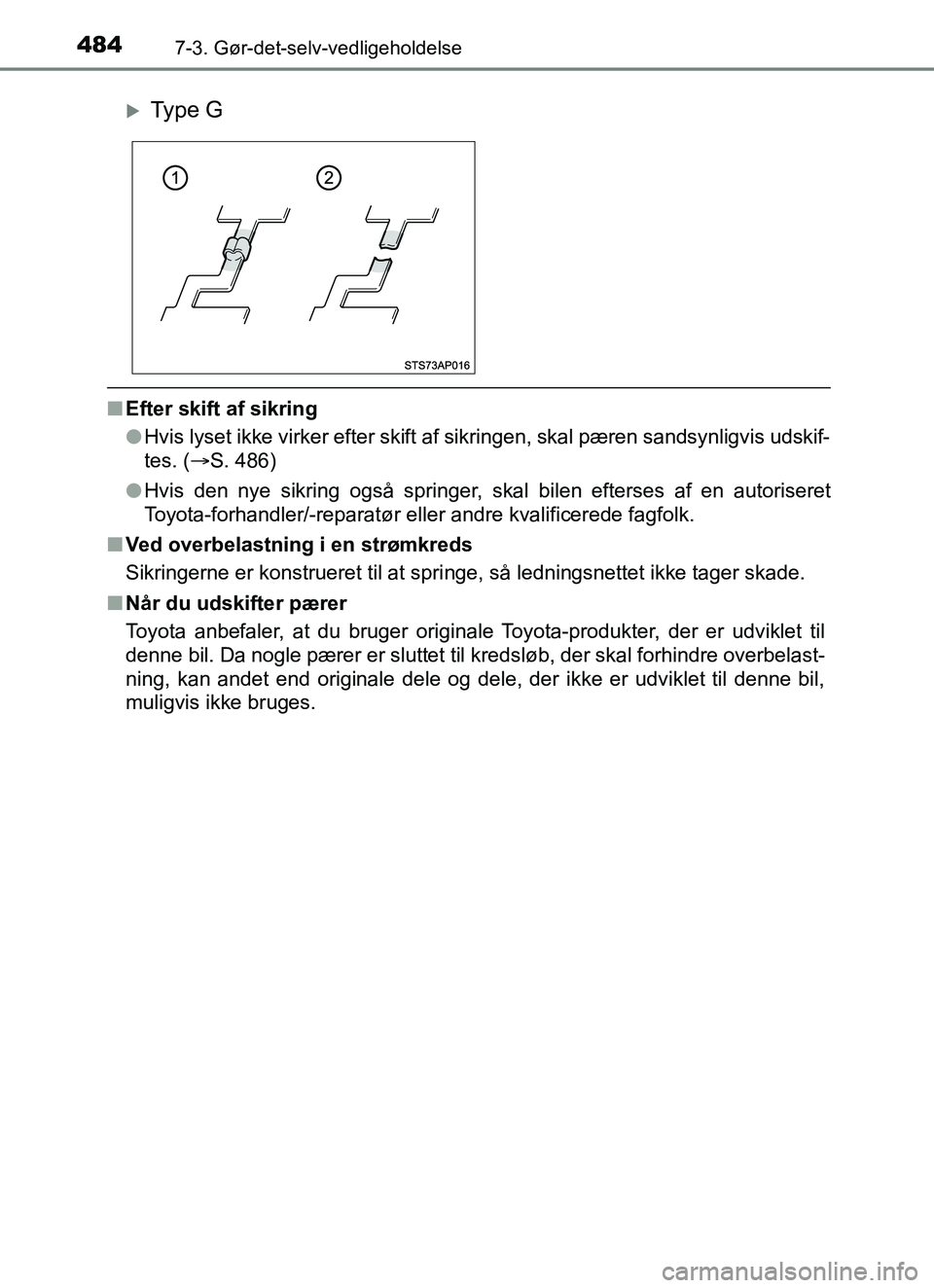

Ty p e G
OM52J66DK.book Page 484 Thursday, October 19, 2017 2:42 PM

4857-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_HV_OM_Europe_OM52J66DK
ADVARSEL
n Sådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Ved undladelse heraf er der risiko for skader på bilen, brand eller kvæstel-
s er.
l Benyt aldrig en sikring med høje re amperetal end angivet eller en anden
genstand i stedet for en sikring.
l Brug altid en original Toyota-sikring eller tilsvarende.
Erstat aldrig en sikring med en metalt råd, heller ikke som en midlertidig
løsning.
l Foretag ikke ændringer på sikringer eller sikringsboksene.
n Sikringsboksen tæt på elstyreenheden
Undersøg eller udskift aldrig sikringerne, da der er højspændingsdele og
-kabler i nærheden af sikringsboksen.
Ellers er der fare for elektrisk stød med dødsfald eller alvorlig kvæstelse til
følge.
BEMÆRK
nFør skift af sikringer
Lad en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk finde årsagen til den elektriske overlast og reparere bilen så hurtigt
som muligt.
OM52J66DK.book Page 485 Thursday, October 19, 2017 2:42 PM

4867-3. Gør-det-selv-vedligeholdelse
YARIS_HV_OM_Europe_OM52J66DK
Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (S. 600)
nForan
Du kan skifte nedenstående pære r selv. Hvor svært det er at
skifte pæren, afhænger af den enkelte pære. Da der er en fare
for, at komponenter kan blive beskadiget, anbefaler vi, at
udskiftning foretages af en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk for yder ligere oplysninger om skift af
pærer.
Forberedelse til skift af pære
Pærernes placering
Positionslys foran/kørelys
(pærer)
Forblinklys Forlygter
Tågeforlygter (hvis monteret)
Sideblinklys1
2
3
4
5
OM52J66DK.book Page 486 Thursday, October 19, 2017 2:42 PM

4877-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_HV_OM_Europe_OM52J66DKn

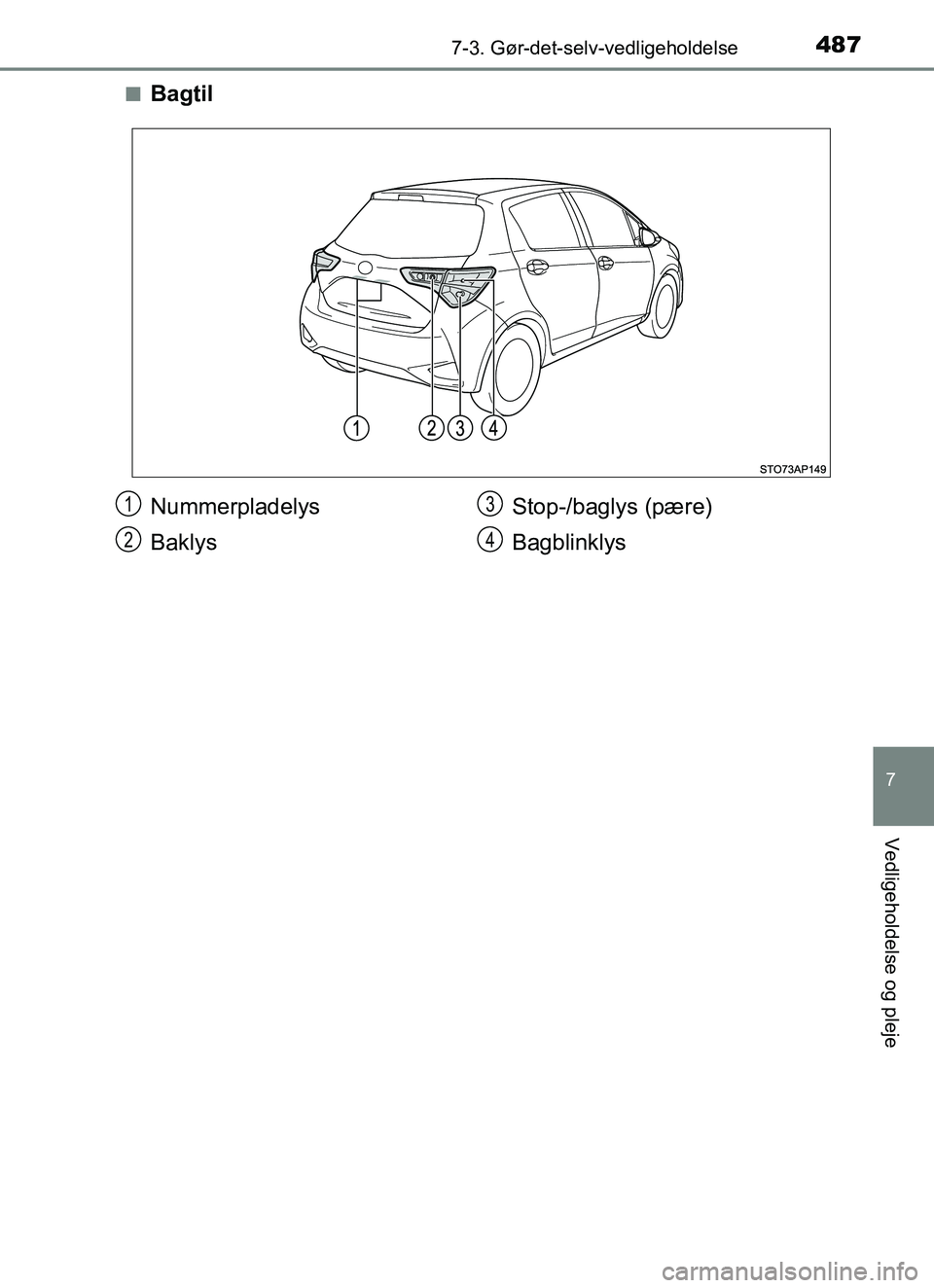

Bagtil
Nummerpladelys
Baklys
Stop-/baglys (pære)
Bagblinklys1
2
3
4
OM52J66DK.book Page 487 Thursday, October 19, 2017 2:42 PM

4887-3. Gør-det-selv-vedligeholdelse
YARIS_HV_OM_Europe_OM52J66DKn

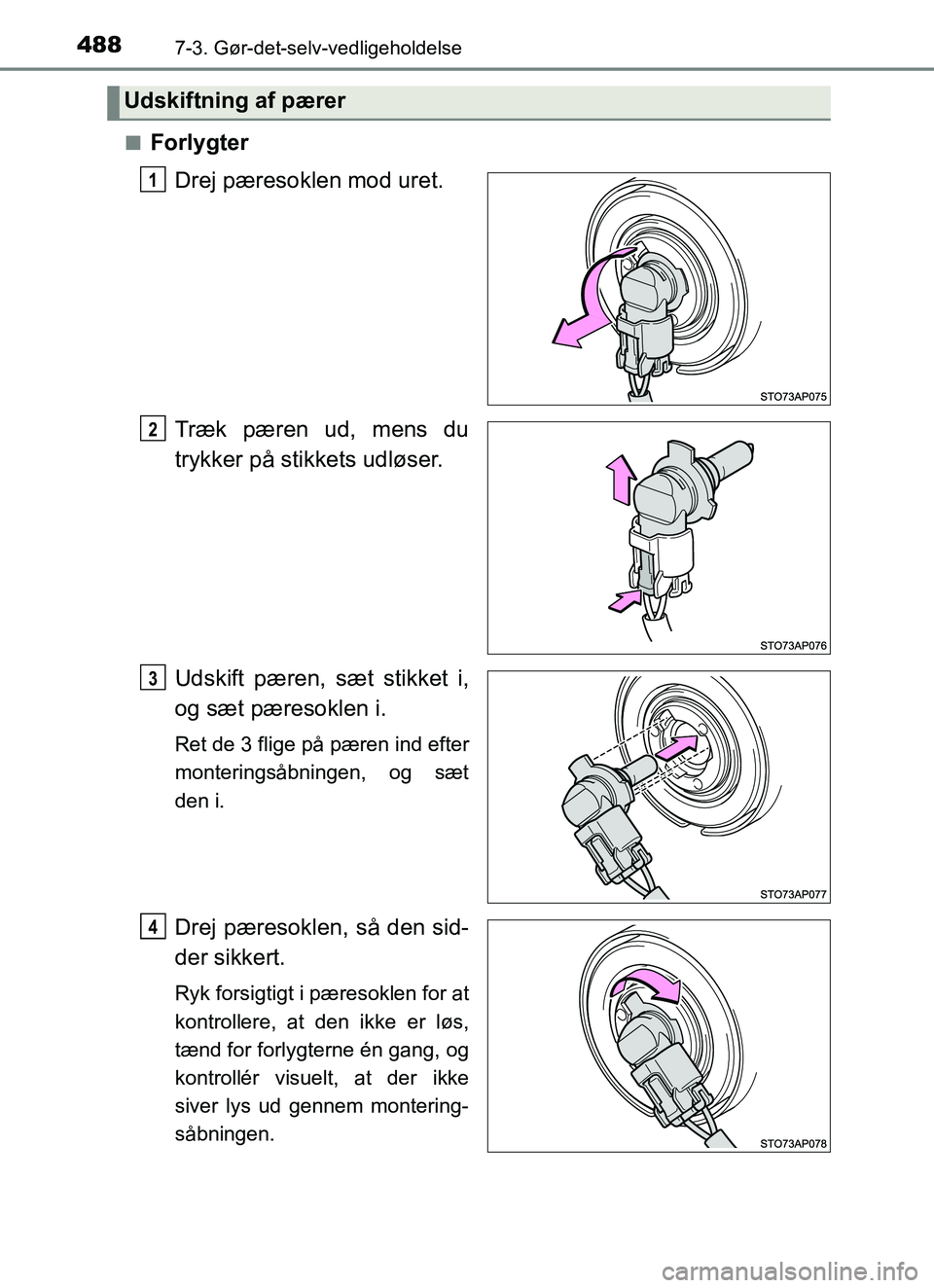

Forlygter
Drej pæresoklen mod uret.
Træk pæren ud, mens du
trykker på stikkets udløser.
Udskift pæren, sæt stikket i,
og sæt pæresoklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang, og
kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Udskiftning af pærer
1
2
3
14
OM52J66DK.book Page 488 Thursday, October 19, 2017 2:42 PM

4897-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_HV_OM_Europe_OM52J66DKn

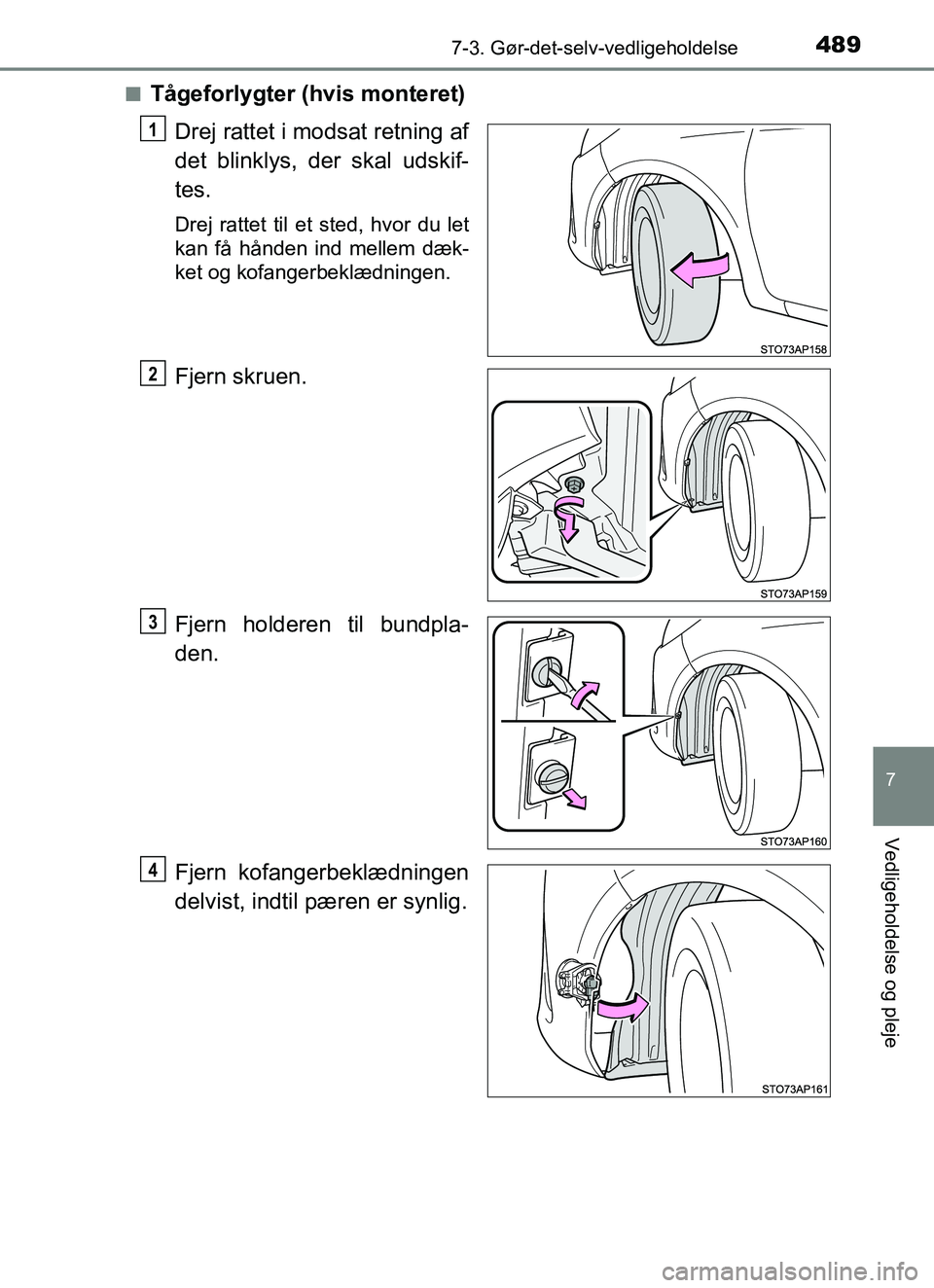

Tågeforlygter (hvis monteret)
Drej rattet i modsat retning af
det blinklys, der skal udskif-
tes.
Drej rattet til et sted, hvor du let
kan få hånden ind mellem dæk-
ket og kofangerbeklædningen.
Fjern skruen.
Fjern holderen til bundpla-
den.
Fjern kofangerbeklædningen
delvist, indtil pæren er synlig.
1
2
3
4
OM52J66DK.book Page 489 Thursday, October 19, 2017 2:42 PM

4907-3. Gør-det-selv-vedligeholdelse
YARIS_HV_OM_Europe_OM52J66DK

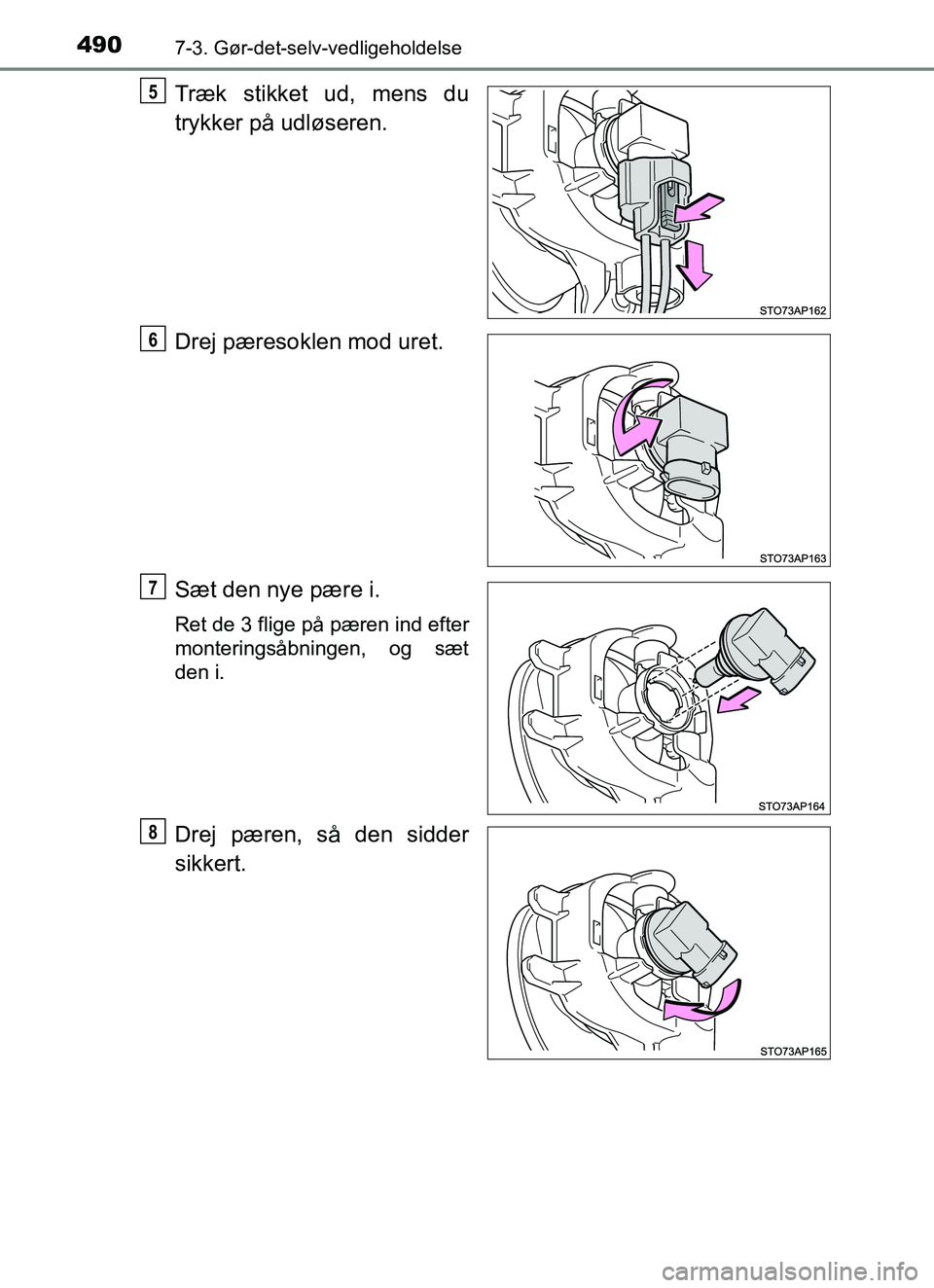

Træk stikket ud, mens du
trykker på udløseren.
Drej pæresoklen mod uret.
Sæt den nye pære i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæren, så den sidder
sikkert.
5
6
7
8
OM52J66DK.book Page 490 Thursday, October 19, 2017 2:42 PM
