sensor TOYOTA YARIS HATCHBACK 2017 Instructieboekje (in Dutch)

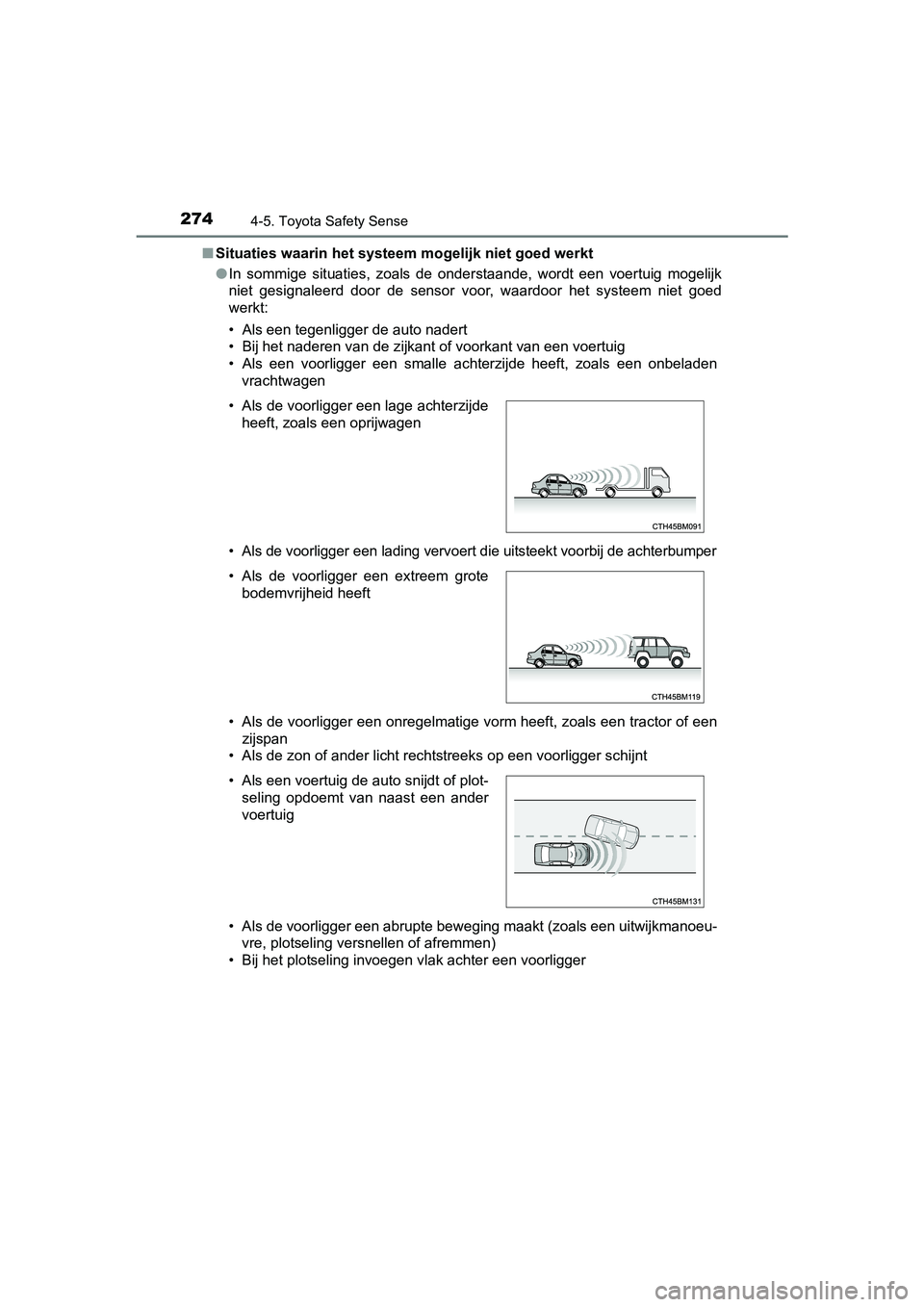

2744-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E■
Situaties waarin het systeem mogelijk niet goed werkt
● In sommige situaties, zoals de onderstaande, wordt een voertuig mogelijk
niet gesignaleerd door de sensor voor, waardoor het systeem nie t goed
werkt:
• Als een tegenligger de auto nadert
• Bij het naderen van de zijkant of voorkant van een voertuig
• Als een voorligger een smalle achterzijde heeft, zoals een onb eladen
vrachtwagen
• Als de voorligger een lading verv oert die uitsteekt voorbij de achterbumper
• Als de voorligger een onregelmatige vorm heeft, zoals een trac tor of een
zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schij nt
• Als de voorligger een abrupte beweging maakt (zoals een uitwij kmanoeu-
vre, plotseling versnellen of afremmen)
• Bij het plotseling invoegen vlak achter een voorligger • Als de voorligger een lage achterzijde heeft, zoals een oprijwagen
• Als de voorligger een extreem grote bodemvrijheid heeft
• Als een voertuig de auto snijdt of plot- seling opdoemt van naast een ander
voertuig
YARIS_HV_OM_Europe_OM52J66E.book Page 274 Tuesday, November 14, 2017 5:07 PM

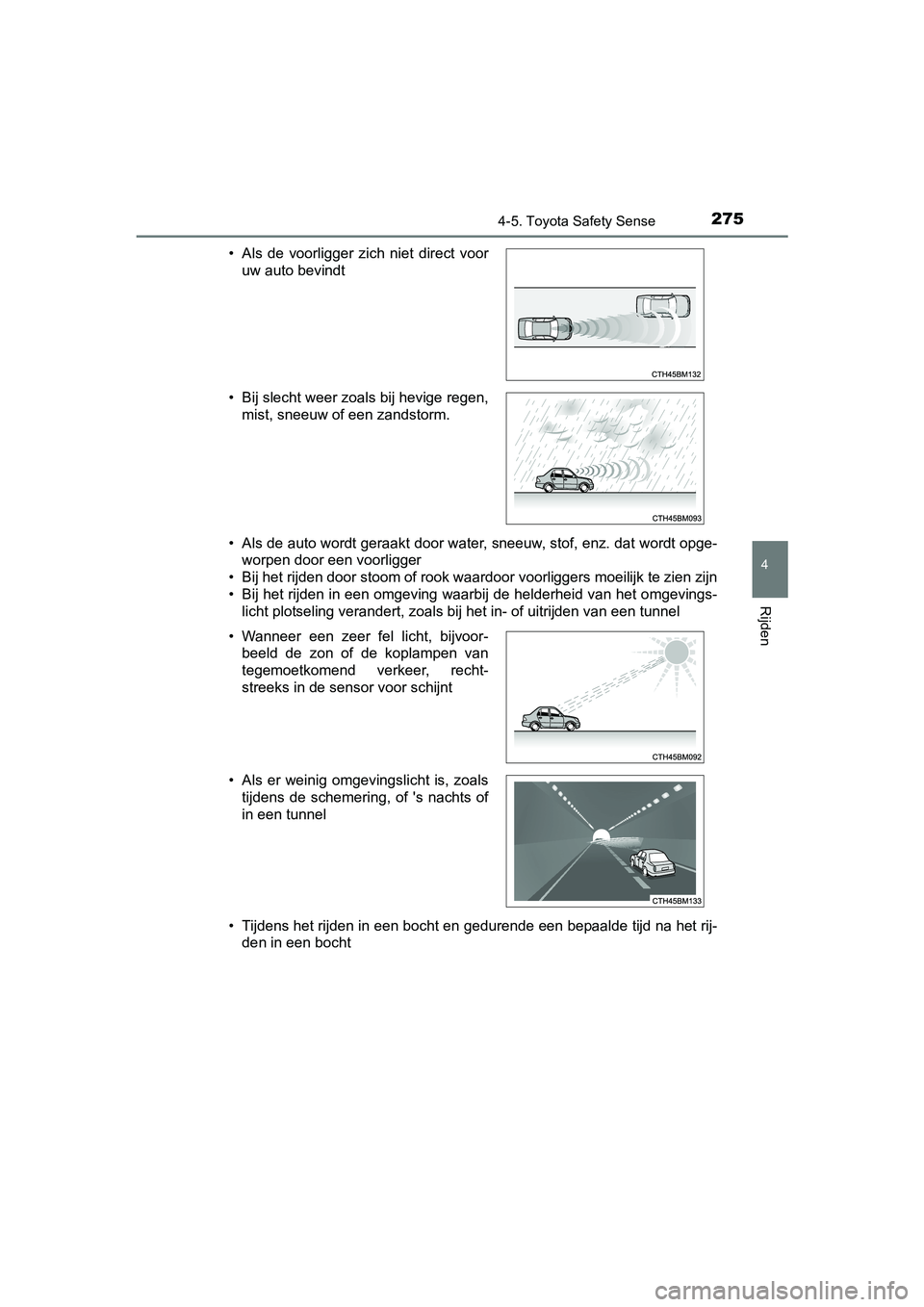

2754-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E• Als de auto wordt geraakt door water, sneeuw, stof, enz. dat w
ordt opge-
worpen door een voorligger
• Bij het rijden door stoom of rook waardoor voorliggers moeilij k te zien zijn
• Bij het rijden in een omgeving waarbij de helderheid van het o mgevings-
licht plotseling verandert, zoals bij het in- of uitrijden van een tunnel
• Tijdens het rijden in een bocht en gedurende een bepaalde tijd na het rij-
den in een bocht
• Als de voorligger zich niet direct voor
uw auto bevindt
• Bij slecht weer zoals bij hevige regen, mist, sneeuw of een zandstorm.
• Wanneer een zeer fel licht, bijvoor- beeld de zon of de koplampen van
tegemoetkomend verkeer, recht-
streeks in de sensor voor schijnt
• Als er weinig omgevingslicht is, zoals tijdens de schemering, of 's nachts of
in een tunnel
YARIS_HV_OM_Europe_OM52J66E.book Page 275 Tuesday, November 14, 2017 5:07 PM

2764-5. Toyota Safety Sense

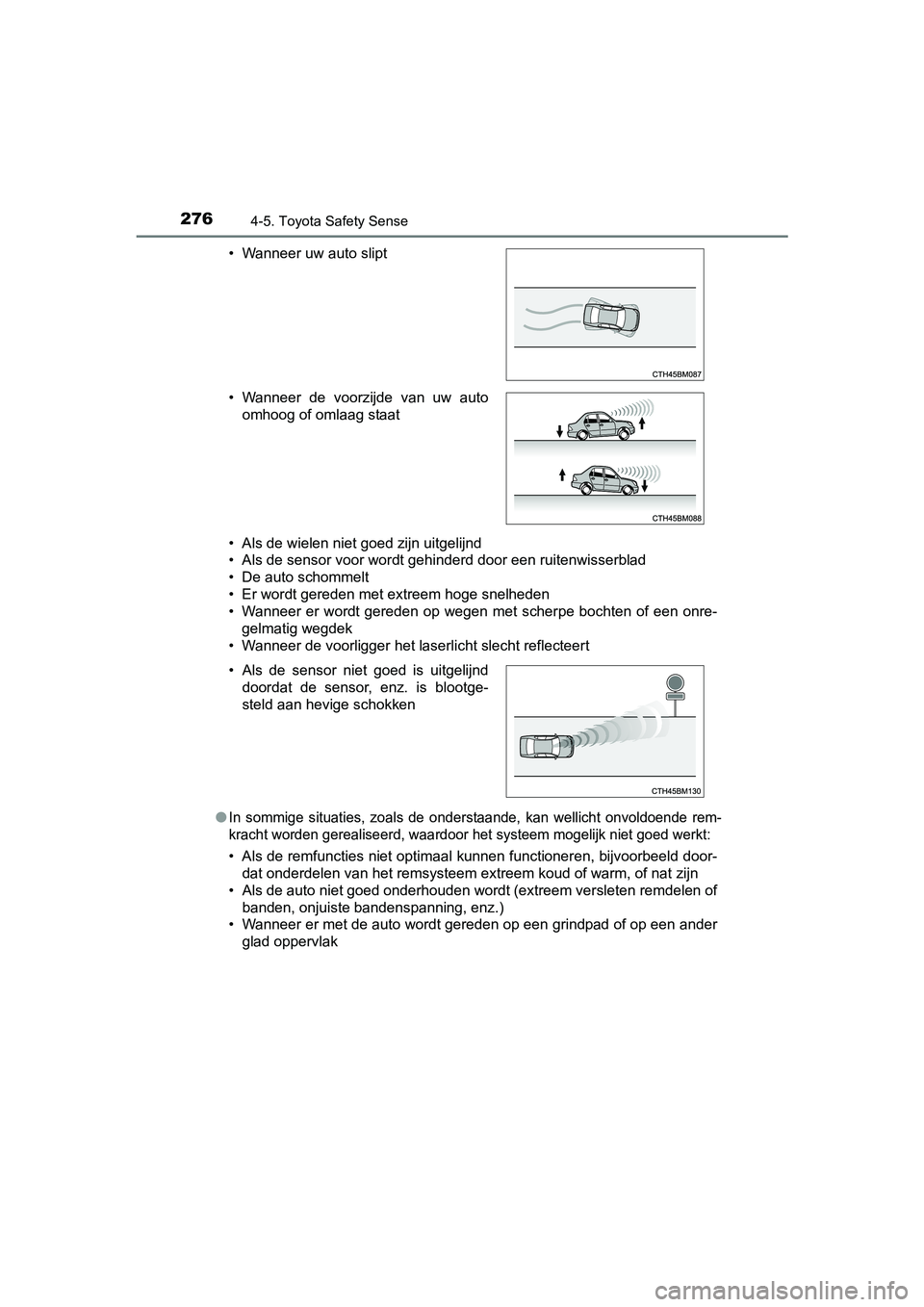

YARIS_HV_OM_Europe_OM52J66E• Als de wielen niet goed zijn uitgelijnd
• Als de sensor voor wordt gehinderd door een ruitenwisserblad
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Wanneer er wordt gereden op wegen met scherpe bochten of een o
nre-
gelmatig wegdek
• Wanneer de voorligger het laserlicht slecht reflecteert
●
In sommige situaties, zoals de onderstaande, kan wellicht onvol doende rem-
kracht worden gerealiseerd, waardoor het systeem mogelijk niet goed werkt:
• Als de remfuncties niet optimaal kunnen functioneren, bijvoorb eeld door-
dat onderdelen van het remsysteem extreem koud of warm, of nat zijn
• Als de auto niet goed onderhouden wordt (extreem versleten rem delen of
banden, onjuiste bandenspanning, enz.)
• Wanneer er met de auto wordt gereden op een grindpad of op een ander
glad oppervlak
• Wanneer uw auto slipt
• Wanneer de voorzijde van uw auto
omhoog of omlaag staat
• Als de sensor niet goed is uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken
YARIS_HV_OM_Europe_OM52J66E.book Page 276 Tuesday, November 14, 2017 5:07 PM

2774-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E■

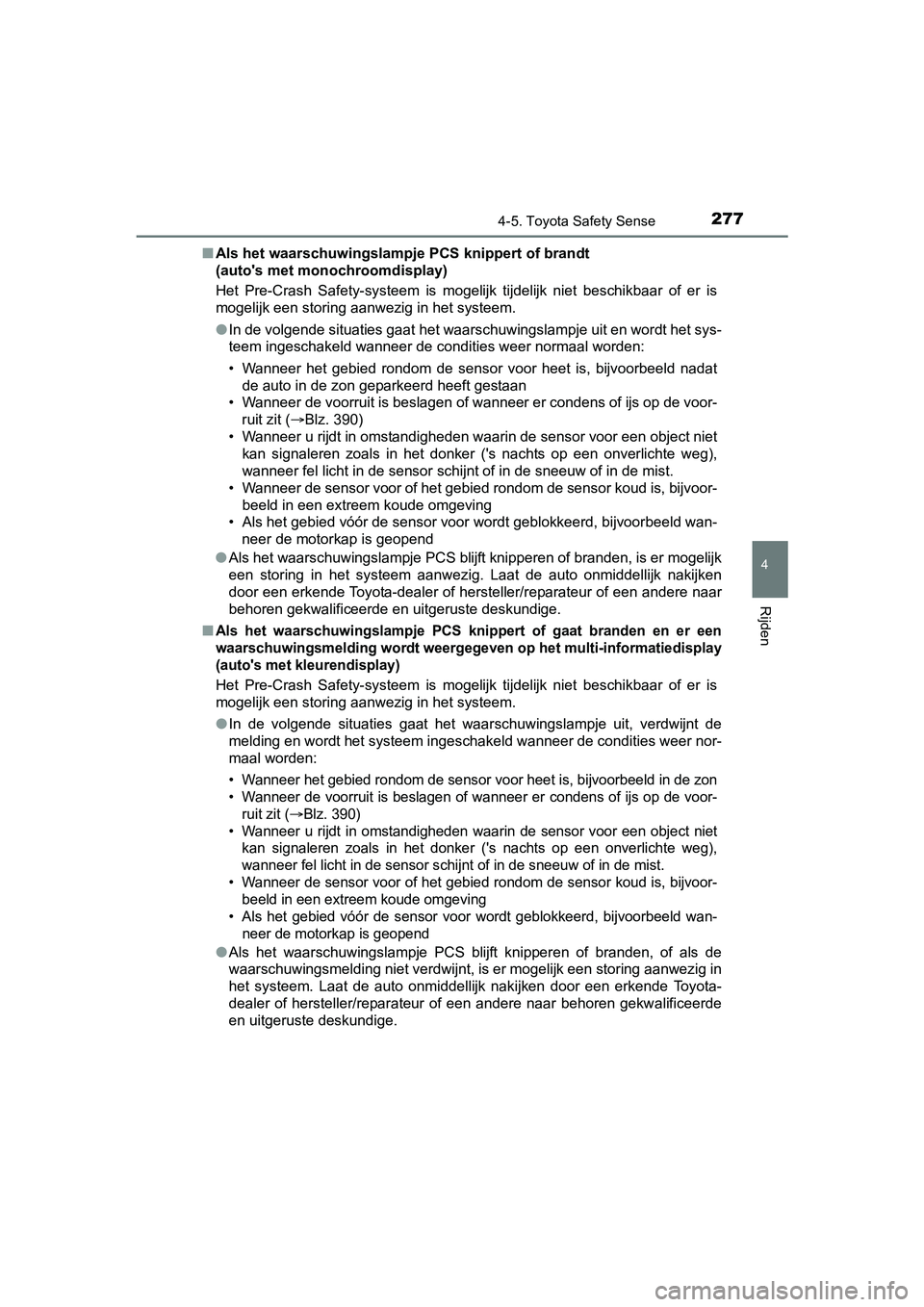

Als het waarschuwingslampje PCS knippert of brandt
(auto's met monochroomdisplay)
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
●In de volgende situaties gaat het waarschuwingslampje uit en wordt het sys-
teem ingeschakeld wanneer de c ondities weer normaal worden:
• Wanneer het gebied rondom de sensor voor heet is, bijvoorbeeld nadat
de auto in de zon geparkeerd heeft gestaan
• Wanneer de voorruit is beslagen of wanneer er condens of ijs o p de voor-
ruit zit ( Blz. 390)
• Wanneer u rijdt in omstandigheden waarin de sensor voor een ob ject niet
kan signaleren zoals in het donker ('s nachts op een onverlicht e weg),
wanneer fel licht in de sensor schijnt of in de sneeuw of in de mist.
• Wanneer de sensor voor of het gebied rondom de sensor koud is, bijvoor-
beeld in een extreem koude omgeving
• Als het gebied vóór de sensor voor wordt geblokkeerd, bijvoorb eeld wan-
neer de motorkap is geopend
● Als het waarschuwingslampje PCS blijft knipperen of branden, is er mogelijk
een storing in het systeem aanwezig. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■
Als het waarschuwingslampje PCS knippert of gaat branden en er een
waarschuwingsmelding wordt weerge geven op het multi-informatiedisplay
(auto's met kleurendisplay)
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verd wijnt de
melding en wordt het systeem ingeschakeld wanneer de condities weer nor-
maal worden:
• Wanneer het gebied rondom de sens or voor heet is, bijvoorbeeld in de zon
• Wanneer de voorruit is beslagen of wanneer er condens of ijs op de voor- ruit zit (
Blz. 390)
• Wanneer u rijdt in omstandigheden waarin de sensor voor een ob ject niet
kan signaleren zoals in het donker ('s nachts op een onverlicht e weg),
wanneer fel licht in de sensor schijnt of in de sneeuw of in de mist.
• Wanneer de sensor voor of het gebied rondom de sensor koud is, bijvoor-
beeld in een extreem koude omgeving
• Als het gebied vóór de sensor v oor wordt geblokkeerd, bijvoorbeeld wan-
neer de motorkap is geopend
● Als het waarschuwingslampje PCS blijft knipperen of branden, of als de
waarschuwingsmelding niet verdwijnt, is er mogelijk een storing aanwezig in
het systeem. Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52J66E.book Page 277 Tuesday, November 14, 2017 5:07 PM

279
4
4-5. Toyota Safety Sense
Rijden
YARIS_HV_OM_Europe_OM52J66E

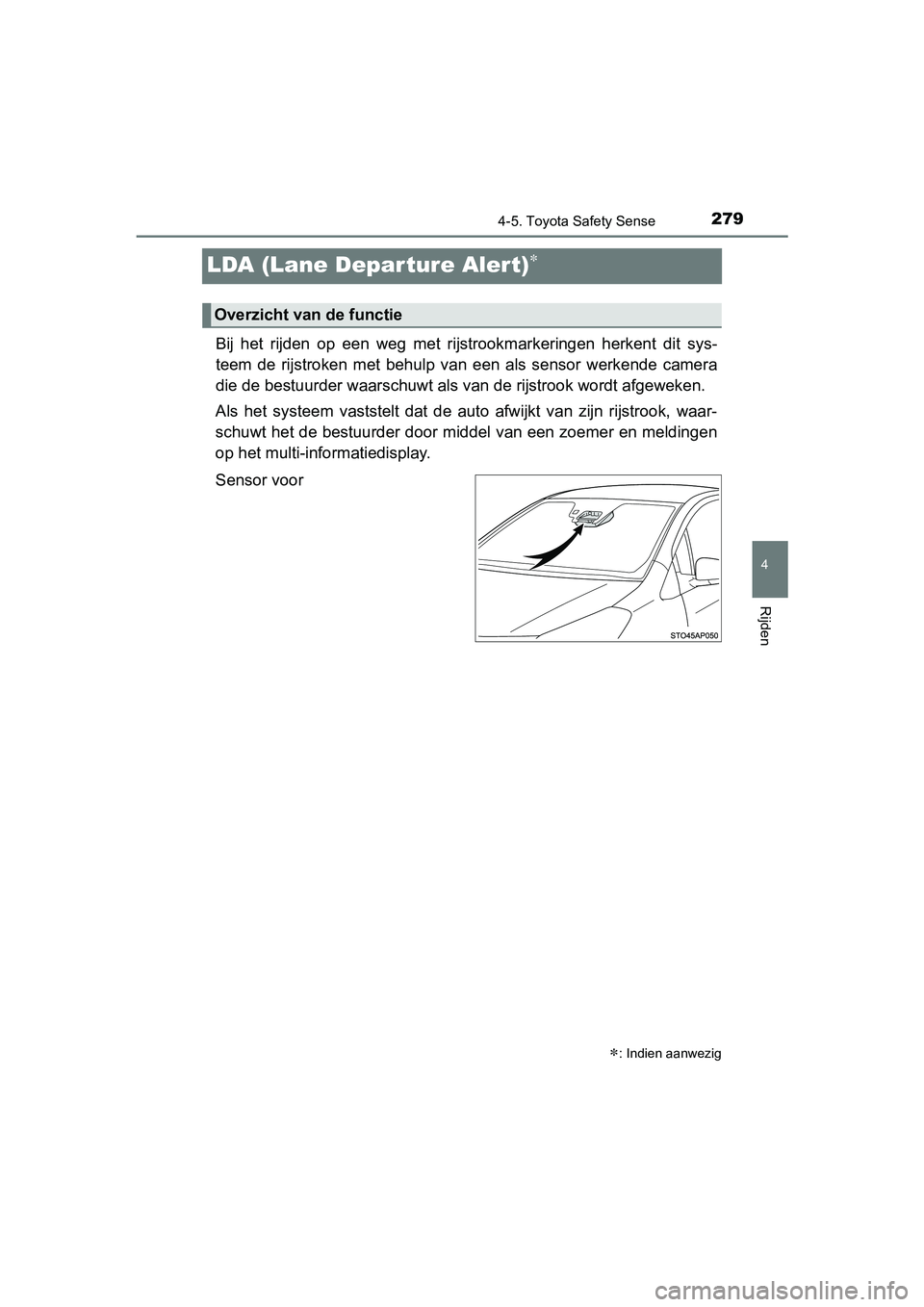

LDA (Lane Depar ture Alert)
Bij het rijden op een weg met rijstrookmarkeringen herkent dit sys-
teem de rijstroken met behulp van een als sensor werkende camer a
die de bestuurder waarschuwt als van de rijstrook wordt afgeweken.
Als het systeem vaststelt dat de auto afwijkt van zijn rijstroo k, waar-
schuwt het de bestuurder door middel van een zoemer en meldinge n
op het multi-informatiedisplay.
Sensor voor
: Indien aanwezig
Overzicht van de functie
YARIS_HV_OM_Europe_OM52J66E.book Page 279 Tuesday, November 14, 2017 5:07 PM

2834-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E

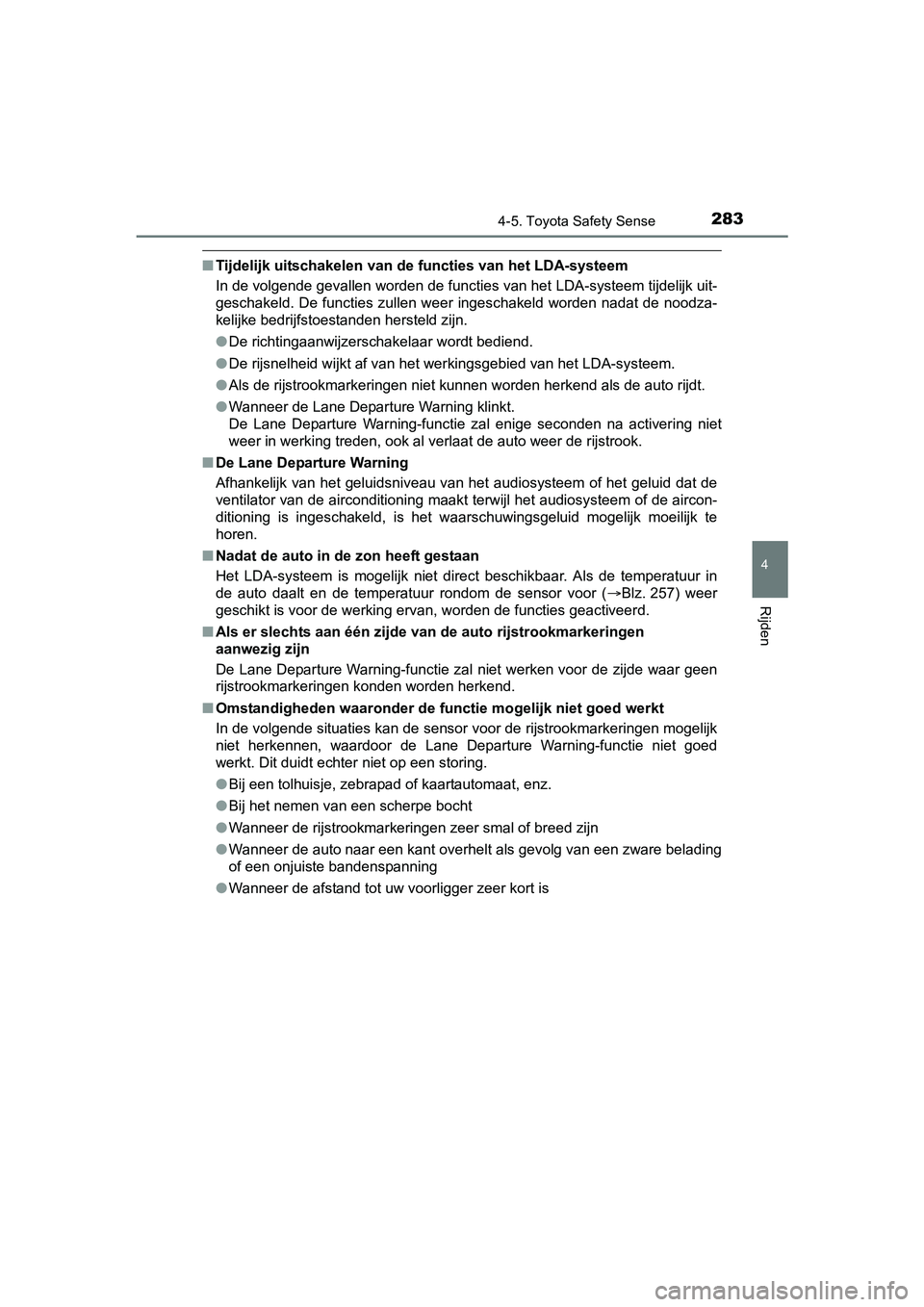

■Tijdelijk uitschakelen van d e functies van het LDA-systeem
In de volgende gevallen worden de functies van het LDA-systeem tijdelijk uit-
geschakeld. De functies zullen weer ingeschakeld worden nadat de noodza-
kelijke bedrijfstoestanden hersteld zijn.
● De richtingaanwijzerschakelaar wordt bediend.
● De rijsnelheid wijkt af van het werkingsgebied van het LDA-syst eem.
● Als de rijstrookmarkeringen niet kunnen worden herkend als de auto rijdt.
● Wanneer de Lane Departure Warning klinkt.
De Lane Departure Warning-functie zal enige seconden na activer ing niet
weer in werking treden, ook al verlaat de auto weer de rijstroo k.
■ De Lane Departure Warning
Afhankelijk van het geluidsniveau van het audiosysteem of het g eluid dat de
ventilator van de airconditioning maakt terwijl het audiosystee m of de aircon-
ditioning is ingeschakeld, is het waarschuwingsgeluid mogelijk moeilijk te
horen.
■ Nadat de auto in de zon heeft gestaan
Het LDA-systeem is mogelijk niet direct beschikbaar. Als de tem peratuur in
de auto daalt en de temperatuur rondom de sensor voor ( Blz. 257) weer
geschikt is voor de werking ervan, worden de functies geactivee rd.
■ Als er slechts aan één zijde van de auto rijstrookmarkeringen
aanwezig zijn
De Lane Departure Warning-functie zal niet werken voor de zijde waar geen
rijstrookmarkeringen konden worden herkend.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt
In de volgende situaties kan de sensor voor de rijstrookmarkeringen mogelijk
niet herkennen, waardoor de Lane Departure Warning-functie niet goed
werkt. Dit duidt echter niet op een storing.
● Bij een tolhuisje, zebrapad of kaartautomaat, enz.
● Bij het nemen van een scherpe bocht
● Wanneer de rijstrookmarkeringen zeer smal of breed zijn
● Wanneer de auto naar een kant overhelt als gevolg van een zware belading
of een onjuiste bandenspanning
● Wanneer de afstand tot uw voorligger zeer kort is
YARIS_HV_OM_Europe_OM52J66E.book Page 283 Tuesday, November 14, 2017 5:07 PM

287
4
4-5. Toyota Safety Sense
Rijden
YARIS_HV_OM_Europe_OM52J66E

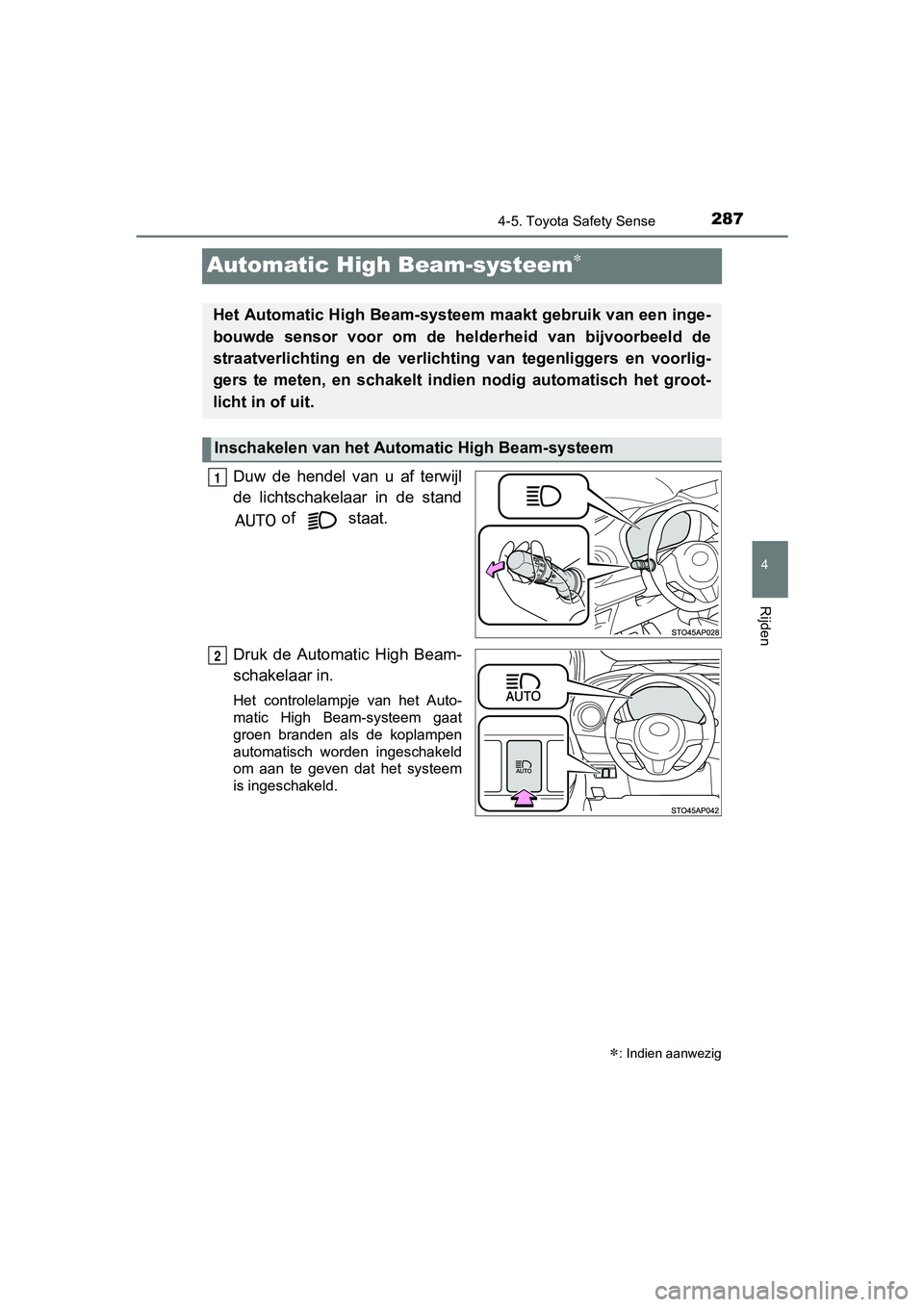

Automatic High Beam-systeem
Duw de hendel van u af terwijl
de lichtschakelaar in de stand of staat.
Druk de Automatic High Beam-
schakelaar in.
Het controlelampje van het Auto-
matic High Beam-systeem gaat
groen branden als de koplampen
automatisch worden ingeschakeld
om aan te geven dat het systeem
is ingeschakeld.
: Indien aanwezig
Het Automatic High Beam-syst eem maakt gebruik van een inge-
bouwde sensor voor om de helderheid van bijvoorbeeld de
straatverlichting en de verlichti ng van tegenliggers en voorlig-
gers te meten, en schakelt indien nodig automatisch het groot-
licht in of uit.
Inschakelen van het Automatic High Beam-systeem
1
2
YARIS_HV_OM_Europe_OM52J66E.book Page 287 Tuesday, November 14, 2017 5:07 PM

2904-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E

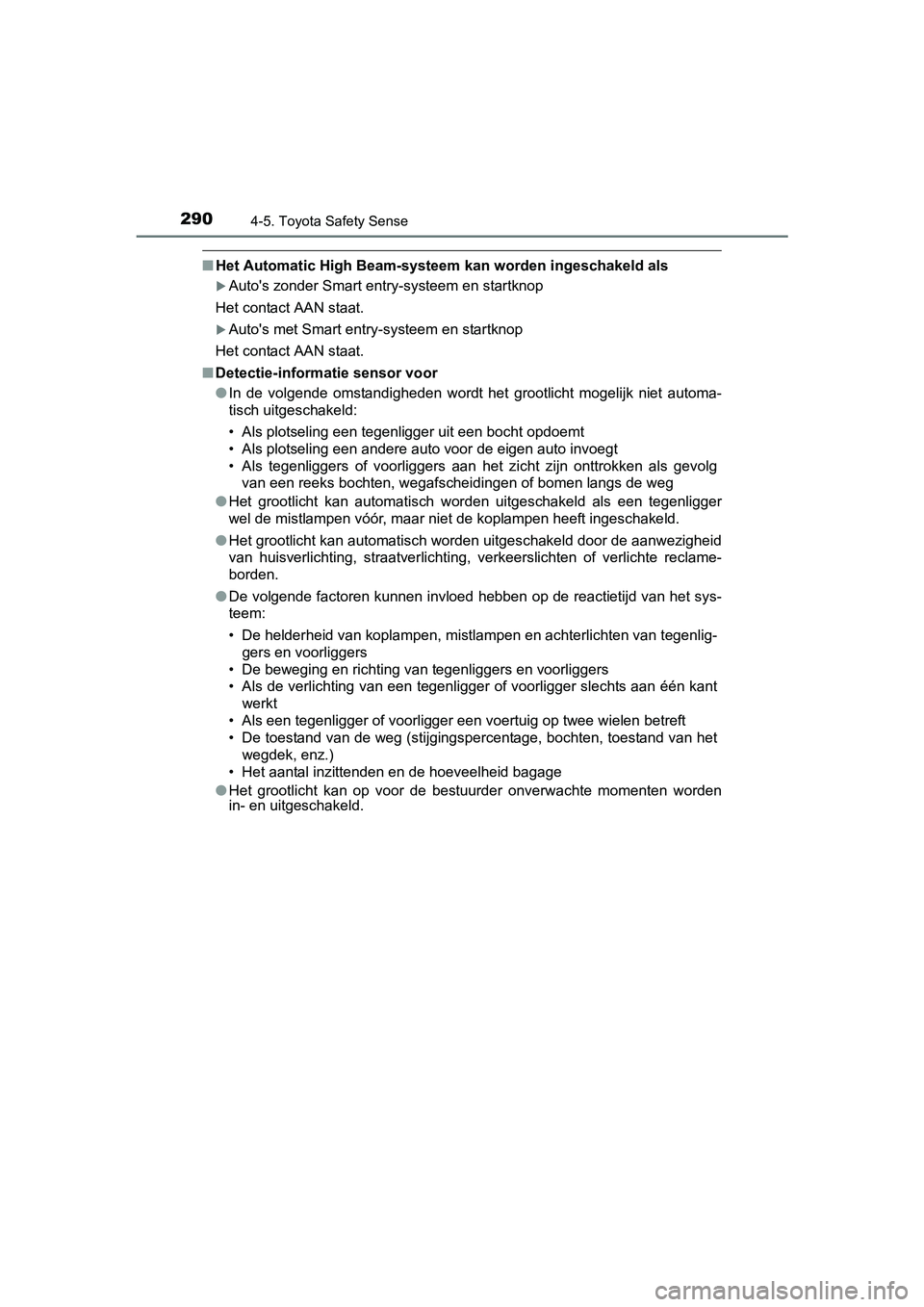

■Het Automatic High Beam-systeem kan worden ingeschakeld als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■ Detectie-informatie sensor voor
●In de volgende omstandigheden wordt het grootlicht mogelijk nie t automa-
tisch uitgeschakeld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers aan het zicht zijn onttrokken als gevolg
van een reeks bochten, wegafscheidingen of bomen langs de weg
● Het grootlicht kan automatisch worden uitgeschakeld als een teg enligger
wel de mistlampen vóór, maar niet de koplampen heeft ingeschake ld.
● Het grootlicht kan automatisch worden uitgeschakeld door de aan wezigheid
van huisverlichting, straatverlichting, verkeerslichten of verlichte reclame-
borden.
● De volgende factoren kunnen invloed hebben op de reactietijd va n het sys-
teem:
• De helderheid van koplampen, mistlampen en achterlichten van t egenlig-
gers en voorliggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voertuig op twee wielen betreft
• De toestand van de weg (stijgingspercentage, bochten, toestand van het
wegdek, enz.)
• Het aantal inzittenden en de hoeveelheid bagage
● Het grootlicht kan op voor de bestuurder onverwachte momenten w orden
in- en uitgeschakeld.
YARIS_HV_OM_Europe_OM52J66E.book Page 290 Tuesday, November 14, 2017 5:07 PM

2914-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E●

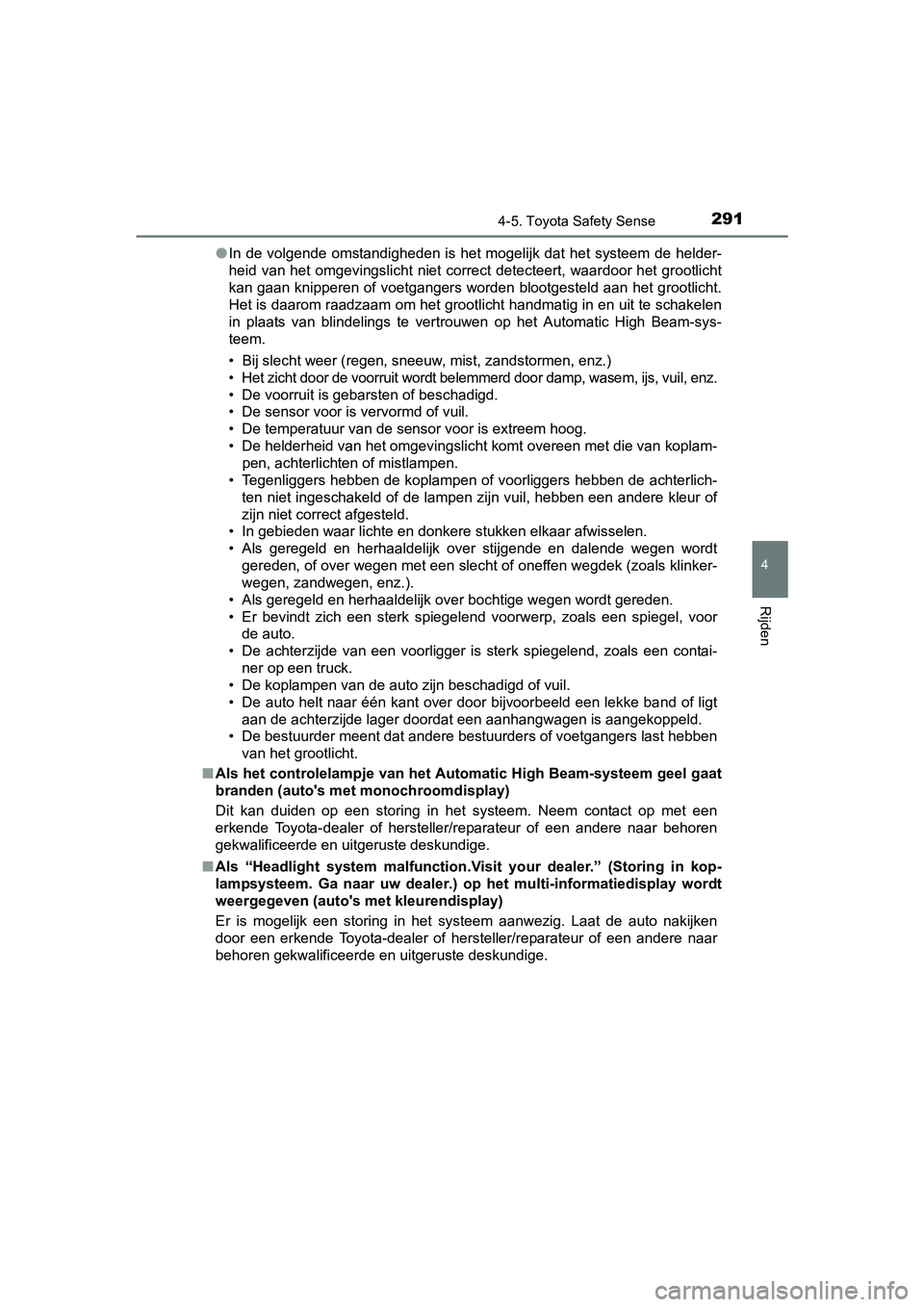

In de volgende omstandigheden is het mogelijk dat het systeem d e helder-
heid van het omgevingslicht niet correct detecteert, waardoor h et grootlicht
kan gaan knipperen of voetgangers worden blootgesteld aan het g rootlicht.
Het is daarom raadzaam om het grootlicht handmatig in en uit te schakelen
in plaats van blindelings te vertrouwen op het Automatic High B eam-sys-
teem.
• Bij slecht weer (regen, sneeuw, mist, zandstormen, enz.)
• Het zicht door de voorruit wordt belemmerd door damp, wasem, i js, vuil, enz.
• De voorruit is gebarsten of beschadigd.
• De sensor voor is vervormd of vuil.
• De temperatuur van de sensor voor is extreem hoog.
• De helderheid van het omgevingslicht komt overeen met die van koplam-
pen, achterlichten of mistlampen.
• Tegenliggers hebben de koplampen of voorliggers hebben de acht erlich-
ten niet ingeschakeld of de lampen zijn vuil, hebben een andere kleur of
zijn niet correct afgesteld.
• In gebieden waar lichte en donkere stukken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stijgende en dalende wegen wordt
gereden, of over wegen met een slecht of oneffen wegdek (zoals klinker-
wegen, zandwegen, enz.).
• Als geregeld en herhaaldelijk over bochtige wegen wordt gerede n.
• Er bevindt zich een sterk spiegelend voorwerp, zoals een spieg el, voor
de auto.
• De achterzijde van een voorligger is sterk spiegelend, zoals een contai-
ner op een truck.
• De koplampen van de auto zijn beschadigd of vuil.
• De auto helt naar één kant over door bijvoorbeeld een lekke ba nd of ligt
aan de achterzijde lager doordat een aanhangwagen is aangekoppe ld.
• De bestuurder meent dat andere bestuurders of voetgangers last hebben
van het grootlicht.
■ Als het controlelampje van het Automatic High Beam-systeem geel gaat
branden (auto's met monochroomdisplay)
Dit kan duiden op een storing in het systeem. Neem contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als “Headlight system malfunction .Visit your dealer.” (Storing in kop-
lampsysteem. Ga naar uw dealer.) op het multi-informatiedisplay wordt
weergegeven (auto's met kleurendisplay)
Er is mogelijk een storing in het systeem aanwezig. Laat de aut o nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52J66E.book Page 291 Tuesday, November 14, 2017 5:07 PM

293
4
4-5. Toyota Safety Sense
Rijden
YARIS_HV_OM_Europe_OM52J66E

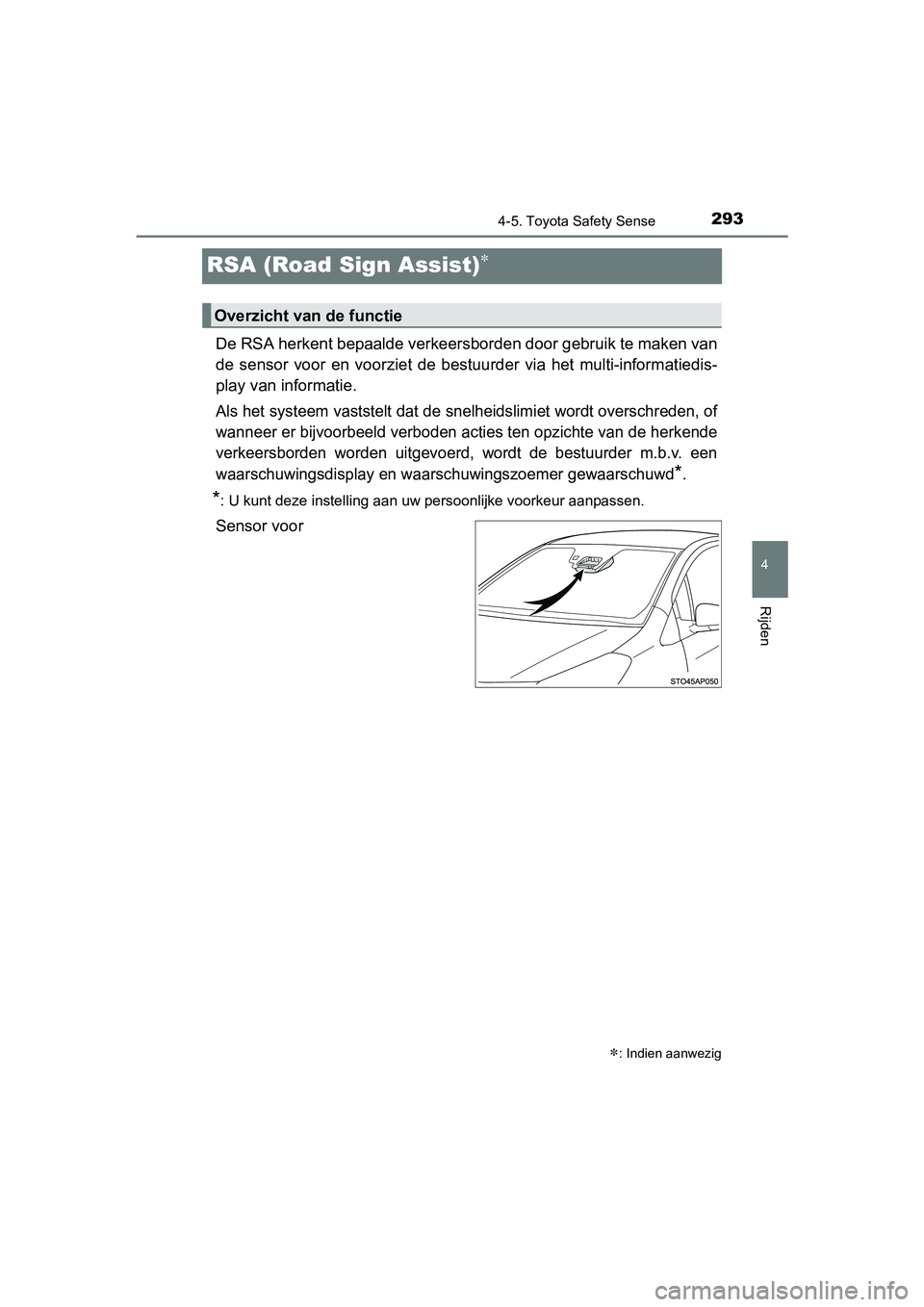

RSA (Road Sign Assist)
De RSA herkent bepaalde verkeersborden door gebruik te maken van
de sensor voor en voorziet de bestuurder via het multi-informat iedis-
play van informatie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschr eden, of
wanneer er bijvoorbeeld verboden acties ten opzichte van de her kende
verkeersborden worden uitgevoerd, wordt de bestuurder m.b.v. ee n
waarschuwingsdisplay en waarschuwingszoemer gewaarschuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
Sensor voor
: Indien aanwezig
Overzicht van de functie
YARIS_HV_OM_Europe_OM52J66E.book Page 293 Tuesday, November 14, 2017 5:07 PM
