TOYOTA YARIS HATCHBACK 2017 Návod na použití (in Czech)

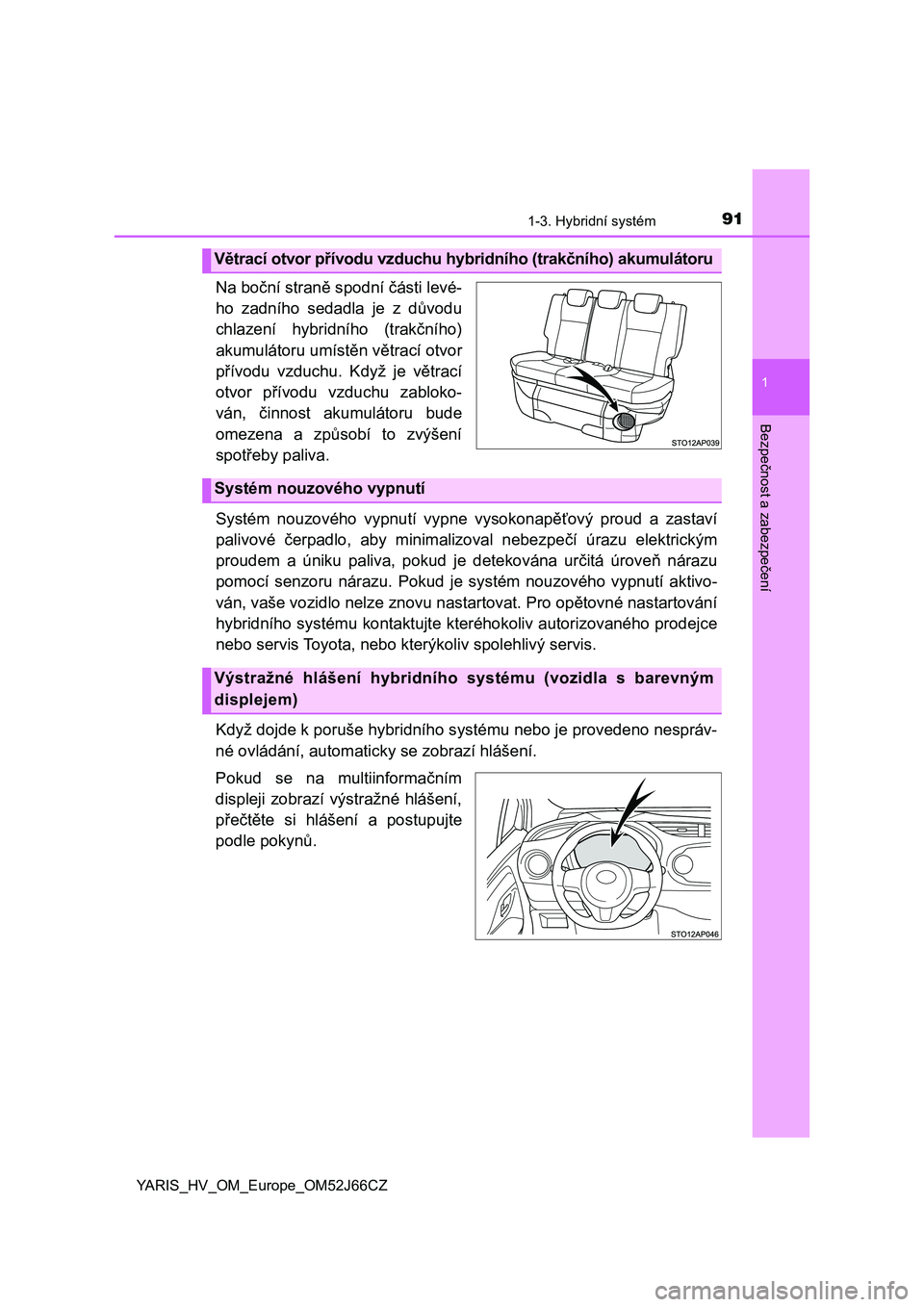

911-3. Hybridní systém
1
Bezpečnost a zabezpečení
YARIS_HV_OM_Europe_OM52J66CZ
Na boční straně spodní části levé-
ho zadního sedadla je z důvodu
chlazení hybridního (trakčního)
akumulátoru umístěn větrací otvor
přívodu vzduchu. Když je větrací
otvor přívodu vzduchu zabloko-
ván, činnost akumulátoru bude
omezena a způsobí to zvýšení
spotřeby paliva.
Systém nouzového vypnutí vypne vysokonapěťový proud a zastaví
palivové čerpadlo, aby minimalizoval nebezpečí úrazu elektrickým
proudem a úniku paliva, pokud je detekována určitá úroveň nárazu
pomocí senzoru nárazu. Pokud je systém nouzového vypnutí aktivo-
ván, vaše vozidlo nelze znovu nastartovat. Pro opětovné nastartování
hybridního systému kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Když dojde k poruše hybridního systému nebo je provedeno nespráv-
né ovládání, automaticky se zobrazí hlášení.
Pokud se na multiinformačním
displeji zobrazí výstražné hlášení,
přečtěte si hlášení a postupujte
podle pokynů.
Větrací otvor přívodu vzduchu hybridního (trakčního) akumulátoru
Systém nouzového vypnutí
Výstražné hlášení hybridního systému (vozidla s barevným
displejem)

921-3. Hybridní systém
YARIS_HV_OM_Europe_OM52J66CZ

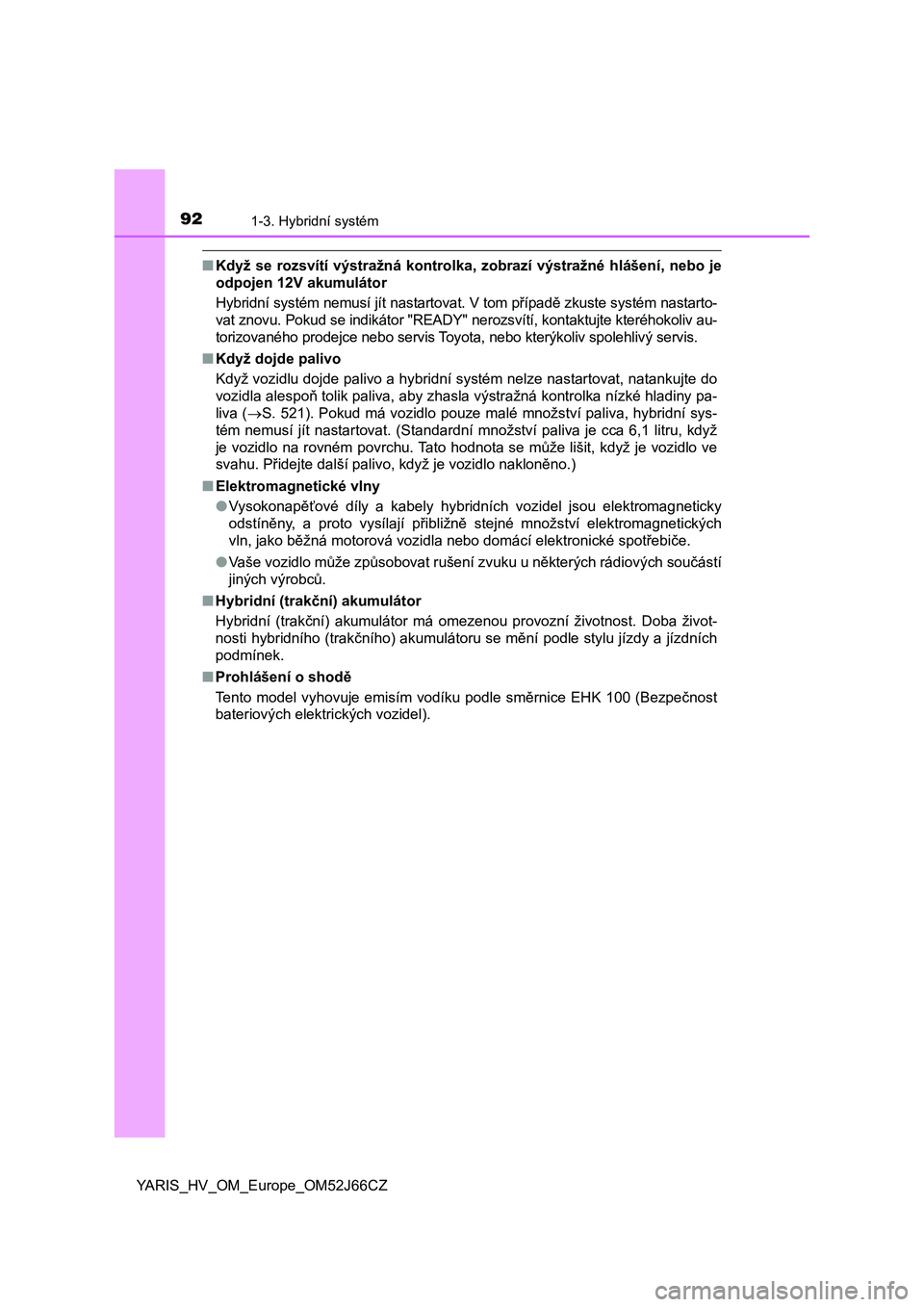

■Když se rozsvítí výstražná kontrolka, zobrazí výstražné hlášení, nebo je
odpojen 12V akumulátor
Hybridní systém nemusí jít nastartovat. V tom případě zkuste systém nastarto-
vat znovu. Pokud se indikátor "READY" nerozsvítí, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Když dojde palivo
Když vozidlu dojde palivo a hybridní systém nelze nastartovat, natankujte do
vozidla alespoň tolik paliva, aby zhasla výstražná kontrolka nízké hladiny pa-
liva (S. 521). Pokud má vozidlo pouze malé množství paliva, hybridní sys-
tém nemusí jít nastartovat. (Standardní množství paliva je cca 6,1 litru, když
je vozidlo na rovném povrchu. Tato hodnota se může lišit, když je vozidlo ve
svahu. Přidejte další palivo, když je vozidlo nakloněno.)
■Elektromagnetické vlny
●Vysokonapěťové díly a kabely hybridních vozidel jsou elektromagneticky
odstíněny, a proto vysílají přibližně stejné množství elektromagnetických
vln, jako běžná motorová vozidla nebo domácí elektronické spotřebiče.
●Vaše vozidlo může způsobovat rušení zvuku u některých rádiových součástí
jiných výrobců.
■Hybridní (trakční) akumulátor
Hybridní (trakční) akumulátor má omezenou provozní životnost. Doba život-
nosti hybridního (trakčního) akumulátoru se mění podle stylu jízdy a jízdních
podmínek.
■Prohlášení o shodě
Tento model vyhovuje emisím vodíku podle směrnice EHK 100 (Bezpečnost
bateriových elektrických vozidel).

931-3. Hybridní systém
1
Bezpečnost a zabezpečení
YARIS_HV_OM_Europe_OM52J66CZ

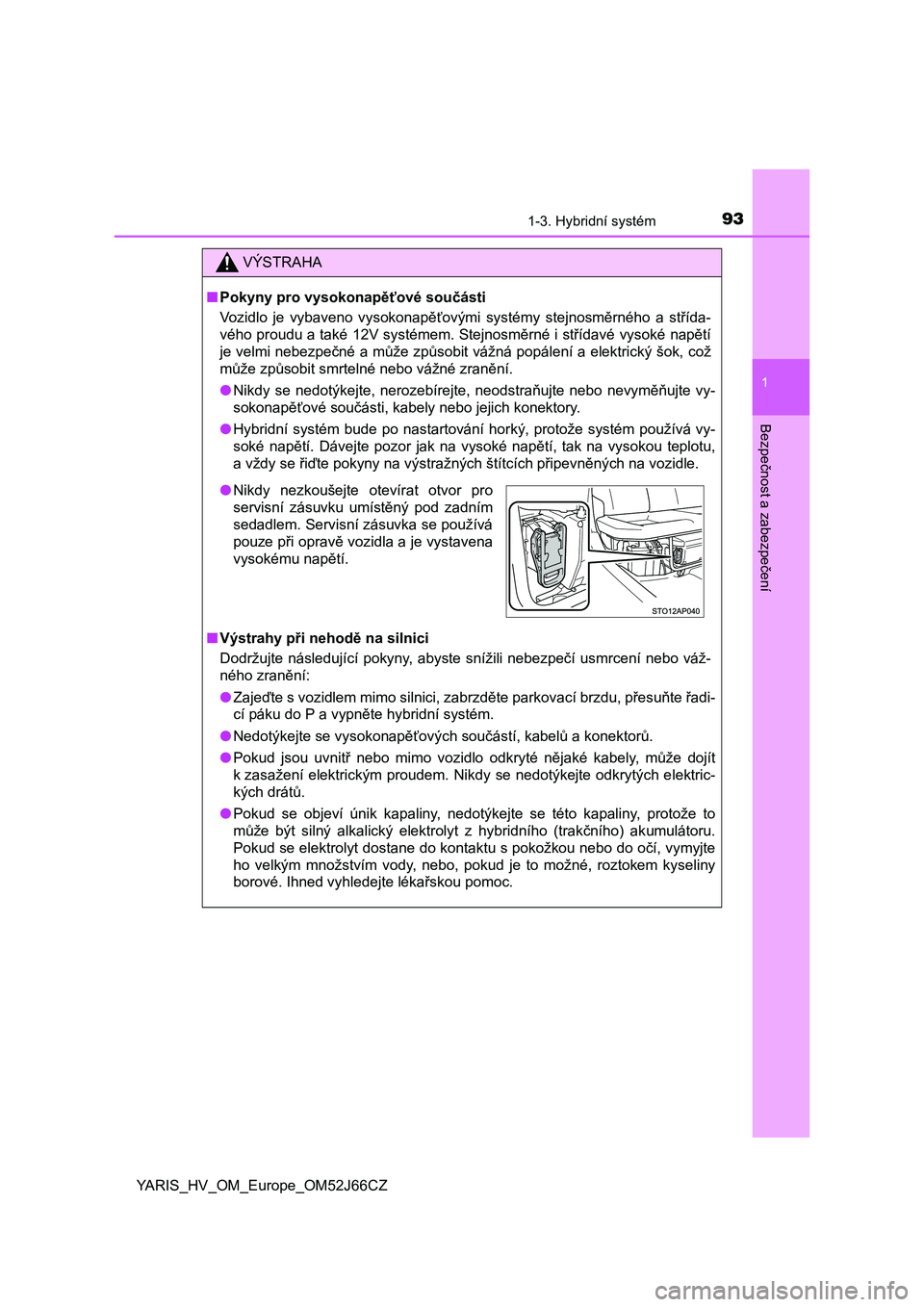

VÝSTRAHA
■Pokyny pro vysokonapěťové součásti
Vozidlo je vybaveno vysokonapěťovými systémy stejnosměrného a střída-
vého proudu a také 12V systémem. Stejnosměrné i střídavé vysoké napětí
je velmi nebezpečné a může způsobit vážná popálení a elektrický šok, což
může způsobit smrtelné nebo vážné zranění.
●Nikdy se nedotýkejte, nerozebírejte, neodstraňujte nebo nevyměňujte vy-
sokonapěťové součásti, kabely nebo jejich konektory.
●Hybridní systém bude po nastartování horký, protože systém používá vy-
soké napětí. Dávejte pozor jak na vysoké napětí, tak na vysokou teplotu,
a vždy se řiďte pokyny na výstražných štítcích připevněných na vozidle.
■Výstrahy při nehodě na silnici
Dodržujte následující pokyny, abyste snížili nebezpečí usmrcení nebo váž-
ného zranění:
●Zajeďte s vozidlem mimo silnici, zabrzděte parkovací brzdu, přesuňte řadi-
cí páku do P a vypněte hybridní systém.
●Nedotýkejte se vysokonapěťových součástí, kabelů a konektorů.
●Pokud jsou uvnitř nebo mimo vozidlo odkryté nějaké kabely, může dojít
k zasažení elektrickým proudem. Nikdy se nedotýkejte odkrytých elektric-
kých drátů.
●Pokud se objeví únik kapaliny, nedotýkejte se této kapaliny, protože to
může být silný alkalický elektrolyt z hybridního (trakčního) akumulátoru.
Pokud se elektrolyt dostane do kontaktu s pokožkou nebo do očí, vymyjte
ho velkým množstvím vody, nebo, pokud je to možné, roztokem kyseliny
borové. Ihned vyhledejte lékařskou pomoc.
●Nikdy nezkoušejte otevírat otvor pro
servisní zásuvku umístěný pod zadním
sedadlem. Servisní zásuvka se používá
pouze při opravě vozidla a je vystavena
vysokému napětí.

941-3. Hybridní systém
YARIS_HV_OM_Europe_OM52J66CZ

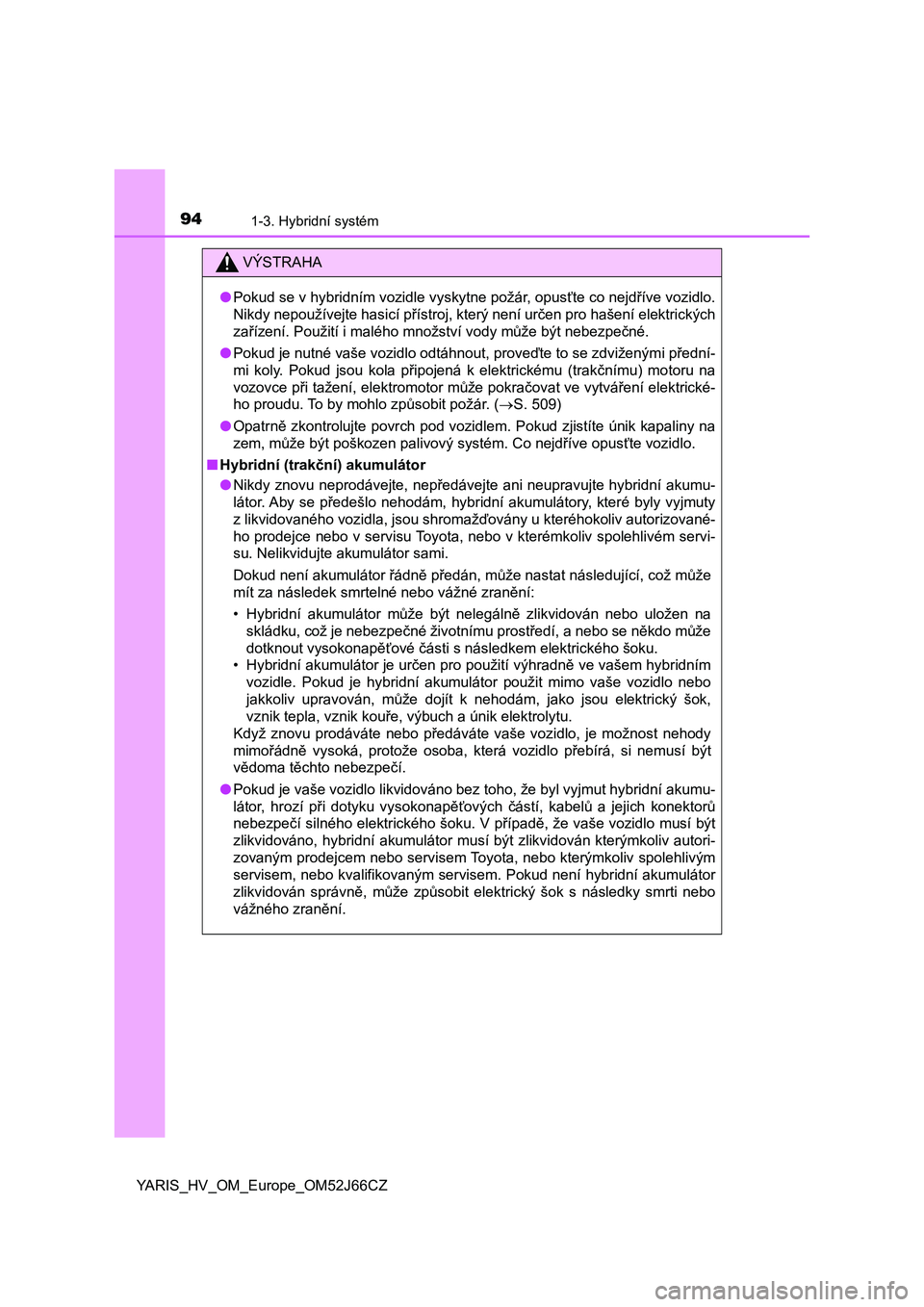

VÝSTRAHA
●Pokud se v hybridním vozidle vyskytne požár, opusťte co nejdříve vozidlo.
Nikdy nepoužívejte hasicí přístroj, který není určen pro hašení elektrických
<005d0044011c0074005d0048005100740011000300330052005800e5004c005700740003004c000300500044004f0070004b0052000300500051005200e500560057005900740003005900520047005c00030050012400e500480003004500ea0057000300
51004800450048005d0053004800fe005100700011[
●Pokud je nutné vaše vozidlo odtáhnout, proveďte to se zdviženými přední-
mi koly. Pokud jsou kola připojená k elektrickému (trakčnímu) motoru na
vozovce při tažení, elektromotor může pokračovat ve vytváření elektrické-
ho proudu. To by mohlo způsobit požár. (S. 509)
●Opatrně zkontrolujte povrch pod vozidlem. Pokud zjistíte únik kapaliny na
<005d00480050000f00030050012400e500480003004500ea005700030053005200e3004e0052005d00480051000300530044004f004c00590052005900ea00030056005c00560057007000500011000300260052000300510048004d0047011c0074005900
4800030052005300580056012200570048000300590052005d[idlo.
■Hybridní (trakční) akumulátor
●Nikdy znovu neprodávejte, nepředávejte ani neupravujte hybridní akumu-
látor. Aby se předešlo nehodám, hybridní akumulátory, které byly vyjmuty
z likvidovaného vozidla, jsou shromažďovány u kteréhokoliv autorizované-
ho prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servi-
su. Nelikvidujte akumulátor sami.
Dokud není akumulátor řádně předán, může nastat následující, což může
mít za následek smrtelné nebo vážné zranění:
• Hybridní akumulátor může být nelegálně zlikvidován nebo uložen na
skládku, což je nebezpečné životnímu prostředí, a nebo se někdo může
<004700520057004e005100520058005700030059005c00560052004e0052005100440053010c0122005200590070000300fe006900560057004c000300560003005100690056004f00480047004e0048005000030048004f0048004e00570055004c004600
4e0070004b0052000300e30052004e00580011[
• Hybridní akumulátor je určen pro použití výhradně ve vašem hybridním
vozidle. Pokud je hybridní akumulátor použit mimo vaše vozidlo nebo
jakkoliv upravován, může dojít k nehodám, jako jsou elektrický šok,
vznik tepla, vznik kouře, výbuch a únik elektrolytu.
Když znovu prodáváte nebo předáváte vaše vozidlo, je možnost nehody
mimořádně vysoká, protože osoba, která vozidlo přebírá, si nemusí být
vědoma těchto nebezpečí.
●Pokud je vaše vozidlo likvidováno bez toho, že byl vyjmut hybridní akumu-
látor, hrozí při dotyku vysokonapěťových částí, kabelů a jejich konektorů
nebezpečí silného elektrického šoku. V případě, že vaše vozidlo musí být
zlikvidováno, hybridní akumulátor musí být zlikvidován kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem, nebo kvalifikovaným servisem. Pokud není hybridní akumulátor
zlikvidován správně, může způsobit elektrický šok s následky smrti nebo
vážného zranění.

951-3. Hybridní systém
1
Bezpečnost a zabezpečení
YARIS_HV_OM_Europe_OM52J66CZ

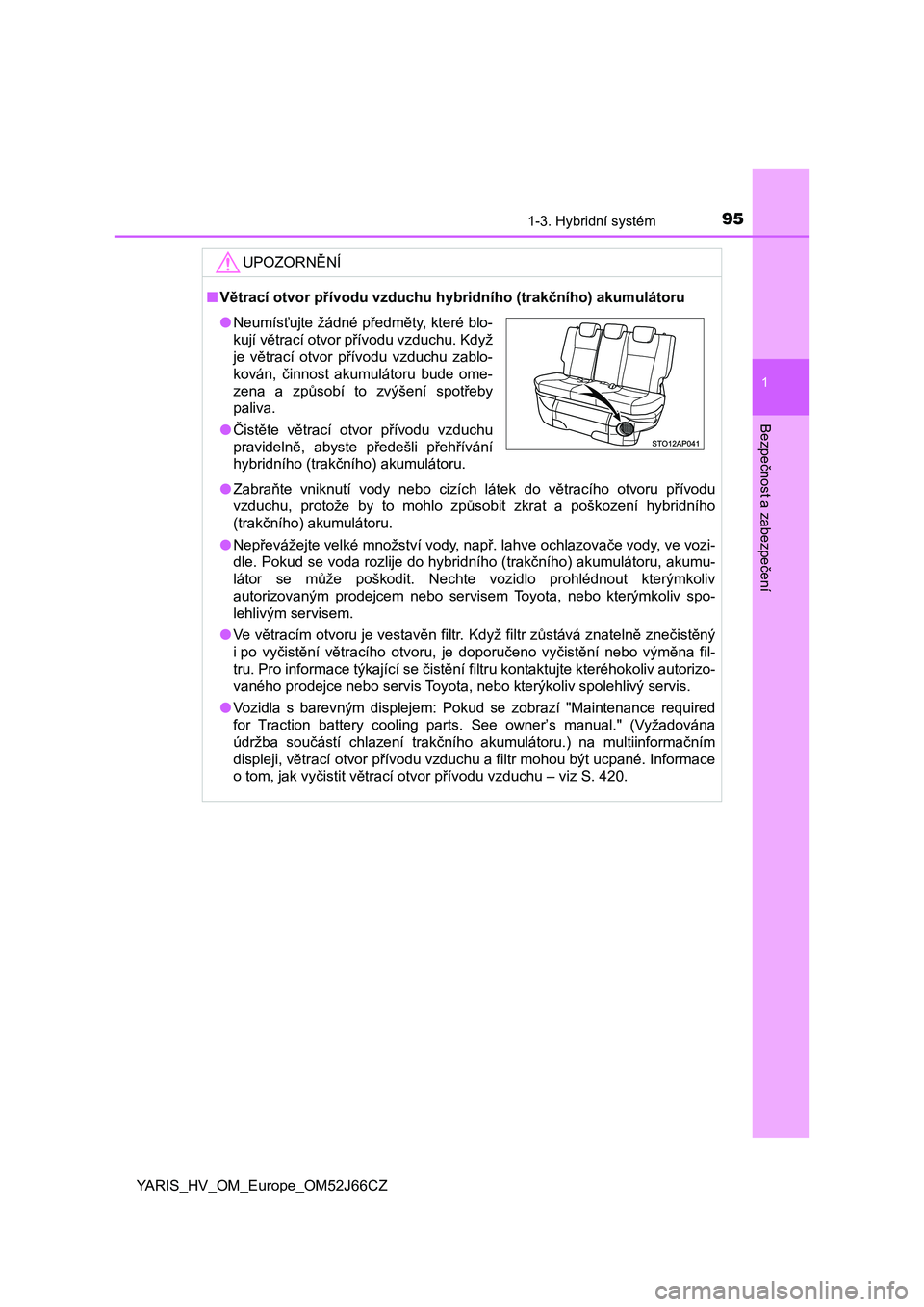

UPOZORNĚNÍ
■Větrací otvor přívodu vzduchu hybridního (trakčního) akumulátoru
●Zabraňte vniknutí vody nebo cizích látek do větracího otvoru přívodu
vzduchu, protože by to mohlo způsobit zkrat a poškození hybridního
(trakčního) akumulátoru.
●Nepřevážejte velké množství vody, např. lahve ochlazovače vody, ve vozi-
dle. Pokud se voda rozlije do hybridního (trakčního) akumulátoru, akumu-
látor se může poškodit. Nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
●Ve větracím otvoru je vestavěn filtr. Když filtr zůstává znatelně znečistěný
i po vyčistění větracího otvoru, je doporučeno vyčistění nebo výměna fil-
tru. Pro informace týkající se čistění filtru kontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Vozidla s barevným displejem: Pokud se zobrazí "Maintenance required
for Traction battery cooling parts. See owner’s manual." (Vyžadována
údržba součástí chlazení trakčního akumulátoru.) na multiinformačním
displeji, větrací otvor přívodu vzduchu a filtr mohou být ucpané. Informace
o tom, jak vyčistit větrací otvor přívodu vzduchu – viz S. 420.
●Neumísťujte žádné předměty, které blo-
kují větrací otvor přívodu vzduchu. Když
je větrací otvor přívodu vzduchu zablo-
kován, činnost akumulátoru bude ome-
zena a způsobí to zvýšení spotřeby
paliva.
●Čistěte větrací otvor přívodu vzduchu
pravidelně, abyste předešli přehřívání
hybridního (trakčního) akumulátoru.

961-4. Zabezpečovací systém
YARIS_HV_OM_Europe_OM52J66CZ

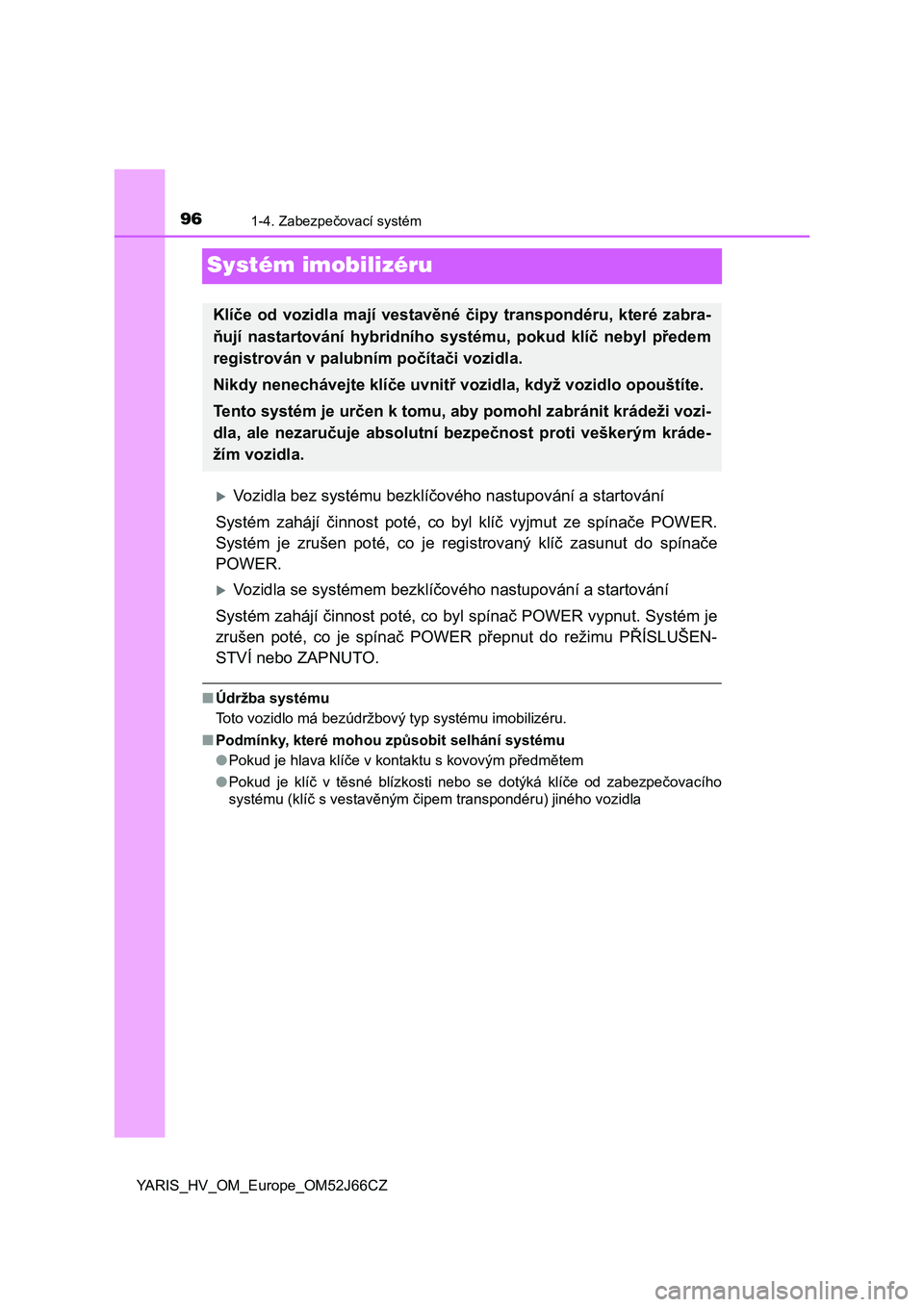

Systém imobilizéru
Vozidla bez systému bezklíčového nastupování a startování
Systém zahájí činnost poté, co byl klíč vyjmut ze spínače POWER.
Systém je zrušen poté, co je registrovaný klíč zasunut do spínače
POWER.
Vozidla se systémem bezklíčového nastupování a startování
Systém zahájí činnost poté, co byl spínač POWER vypnut. Systém je
zrušen poté, co je spínač POWER přepnut do režimu PŘÍSLUŠEN-
STVÍ nebo ZAPNUTO.
■Údržba systému
Toto vozidlo má bezúdržbový typ systému imobilizéru.
■Podmínky, které mohou způsobit selhání systému
●Pokud je hlava klíče v kontaktu s kovovým předmětem
●Pokud je klíč v těsné blízkosti nebo se dotýká klíče od zabezpečovacího
systému (klíč s vestavěným čipem transpondéru) jiného vozidla
Klíče od vozidla mají vestavěné čipy transpondéru, které zabra-
ňují nastartování hybridního systému, pokud klíč nebyl předem
registrován v palubním počítači vozidla.
Nikdy nenechávejte klíče uvnitř vozidla, když vozidlo opouštíte.
Tento systém je určen k tomu, aby pomohl zabránit krádeži vozi-
dla, ale nezaručuje absolutní bezpečnost proti veškerým kráde-
žím vozidla.

971-4. Zabezpečovací systém
1
Bezpečnost a zabezpečení
YARIS_HV_OM_Europe_OM52J66CZ

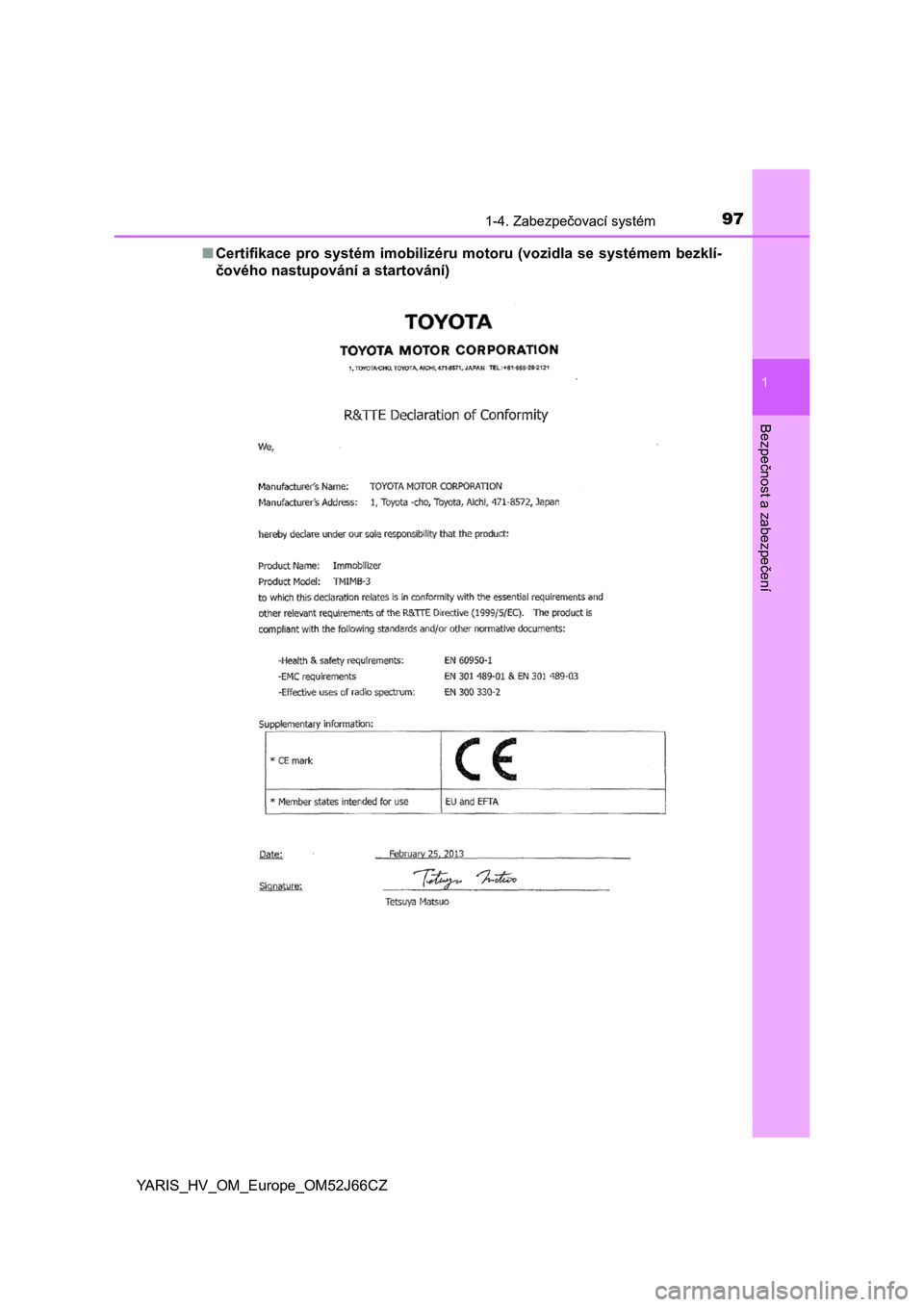

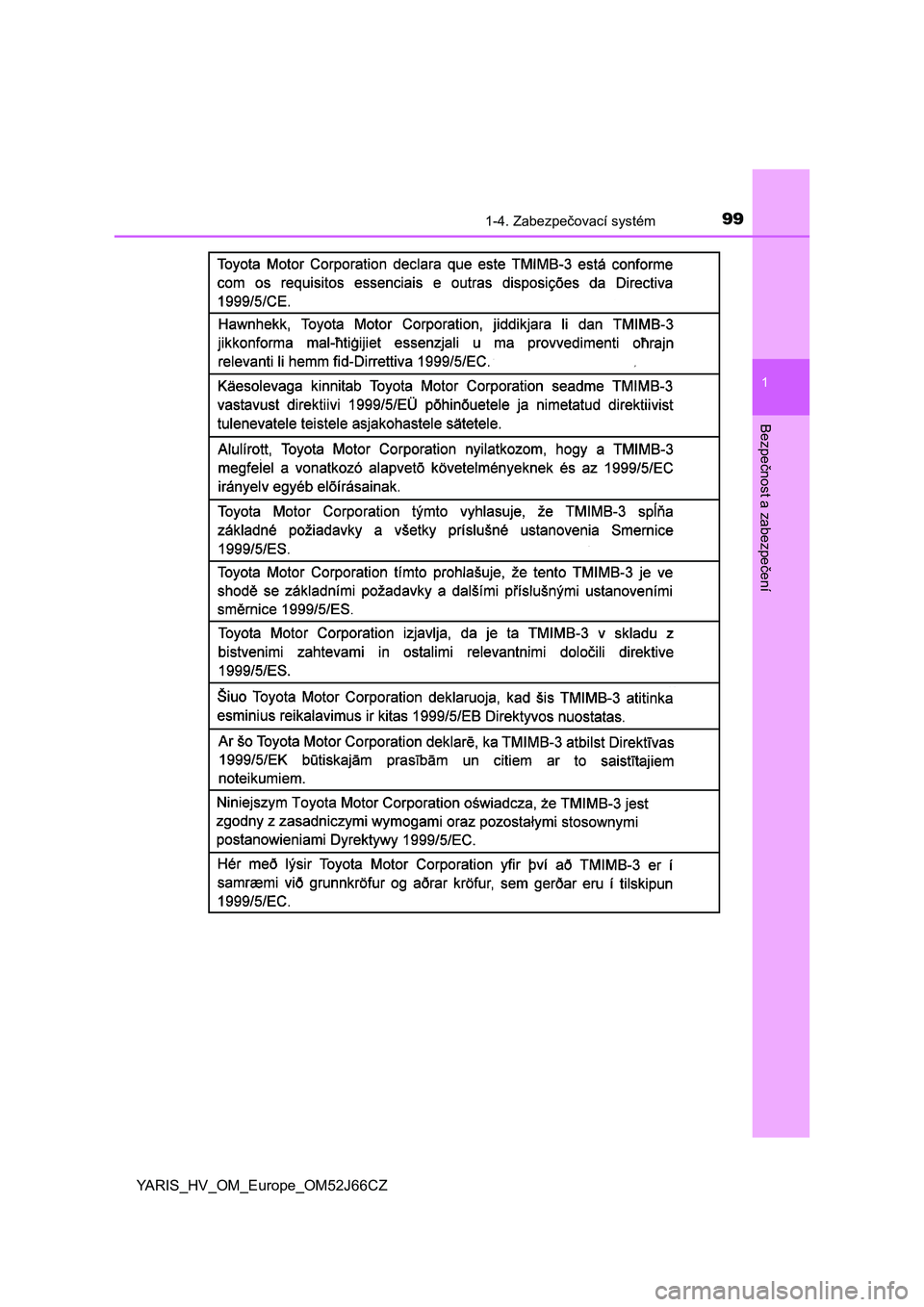

■ Certifikace pro systém imobilizéru motoru (vozidla se systémem bezklí-
čového nastupování a startování)

981-4. Zabezpečovací systém
YARIS_HV_OM_Europe_OM52J66CZ

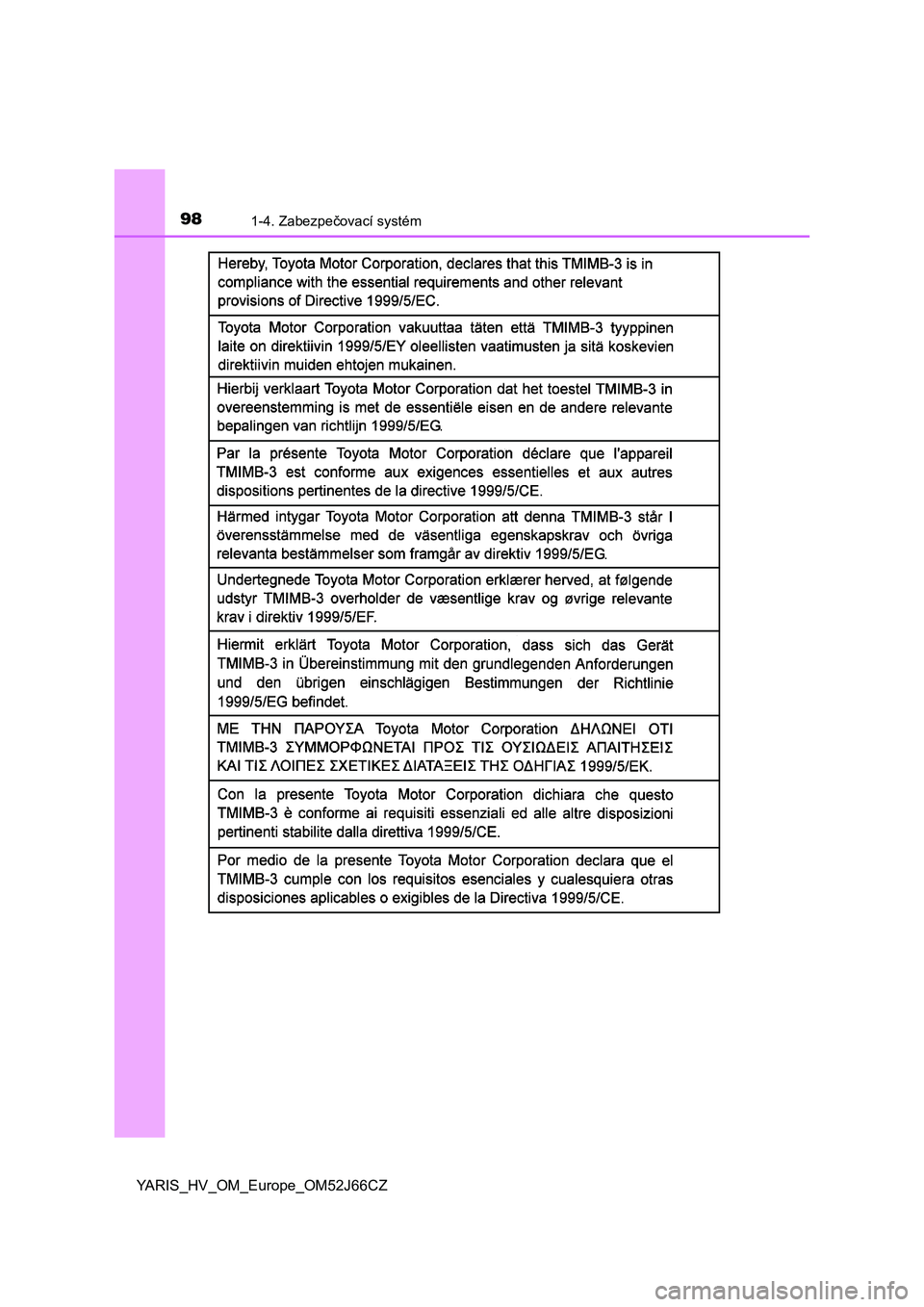

991-4. Zabezpečovací systém
1
Bezpečnost a zabezpečení
YARIS_HV_OM_Europe_OM52J66CZ

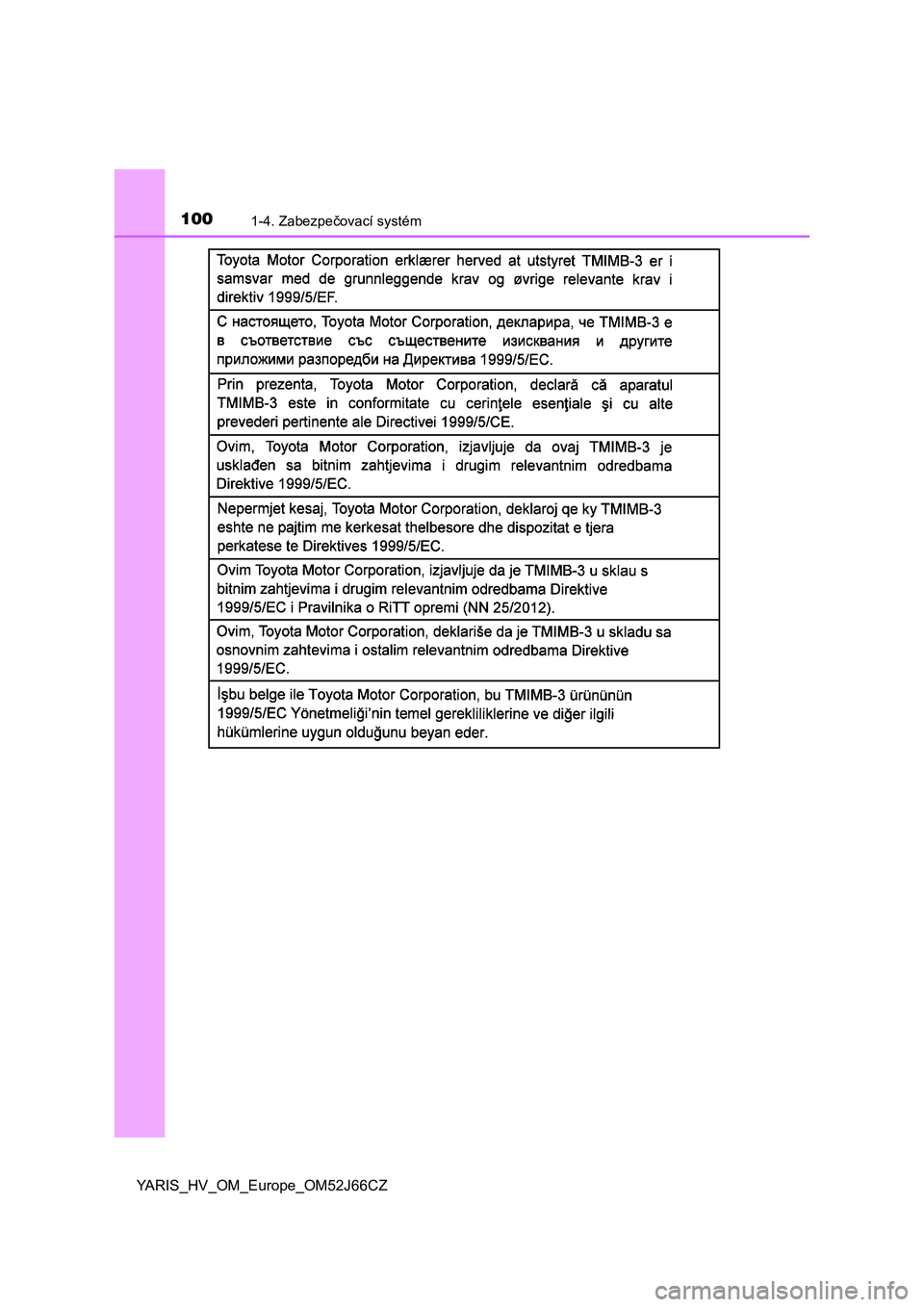

1001-4. Zabezpečovací systém
YARIS_HV_OM_Europe_OM52J66CZ
