TOYOTA YARIS HATCHBACK 2018 Instructieboekje (in Dutch)

911-3. Hybridesysteem
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52C96E
Onder aan de zijkant van de linker
achterstoel zit een ventilatieope-
ning voor de koeling van het bat-
terijpakket (tractiebatterij). Als de
ventilatieopening geblokkeerd is,
zal de werking van het batterijpak-
ket in negatieve zin beïnvloed
worden, waardoor het brandstof-
verbruik zal toenemen.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het ho og-
spanningssysteem en de brandstofpomp worden uitgeschakeld als d e
botsingssensor een aanrijding m et een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybrid esys-
teem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Als er een storing in het hybridesysteem optreedt, of als het s ysteem
onjuist wordt bediend, wordt auto matisch een melding weergegeve n.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op.
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybrides ysteem (auto's met kleurendis-
play)
YARIS_HV_OM_Europe_OM52C96E.book Page 91 Wednesday, February 14, 2018 2:57 PM

921-3. Hybridesysteem
YARIS_HV_OM_Europe_OM52C96E

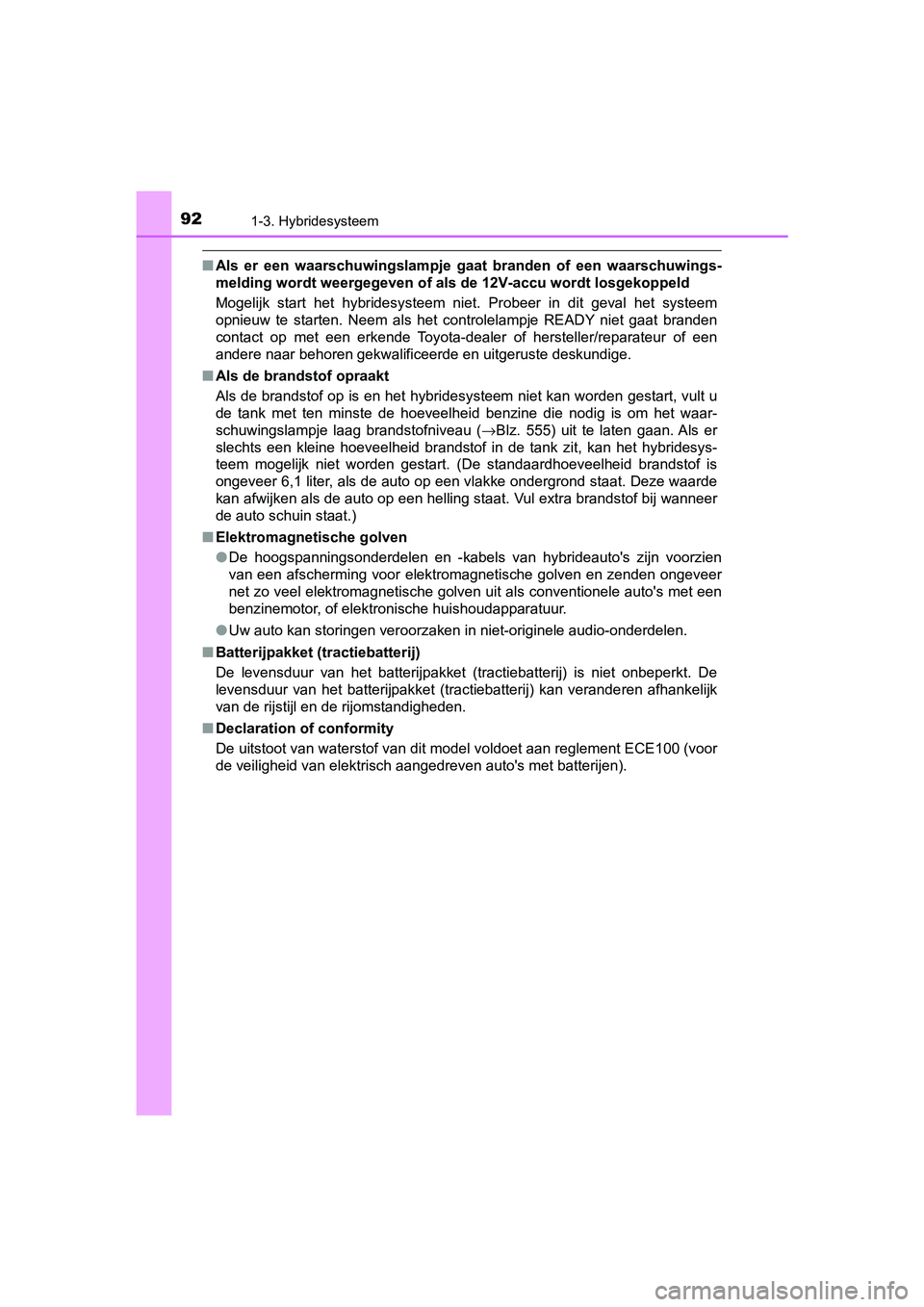

■Als er een waarschuwingslampje g aat branden of een waarschuwings-
melding wordt weergegeven of al s de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval het systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden ge start, vult u
de tank met ten minste de hoeveelheid benzine die nodig is om h et waar-
schuwingslampje laag brandstofniveau (→Blz. 555) uit te laten gaan. Als er
slechts een kleine hoeveelheid brandstof in de tank zit, kan he t hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid bra ndstof is
ongeveer 6,1 liter, als de auto op een vlakke ondergrond staat. Deze waarde
kan afwijken als de auto op een helling staat. Vul extra brands tof bij wanneer
de auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien
van een afscherming voor elektromagnetische golven en zenden on geveer
net zo veel elektromagnetische golven uit als conventionele aut o's met een
benzinemotor, of elektronische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onder delen.
■ Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is niet onbeperkt. De
levensduur van het batterijpakket (tractiebatterij) kan verande ren afhankelijk
van de rijstijl en de rijomstandigheden.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement E CE100 (voor
de veiligheid van elektrisch aangedreven auto's met batterijen) .
YARIS_HV_OM_Europe_OM52C96E.book Page 92 Wednesday, February 14, 2018 2:57 PM

931-3. Hybridesysteem
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52C96E

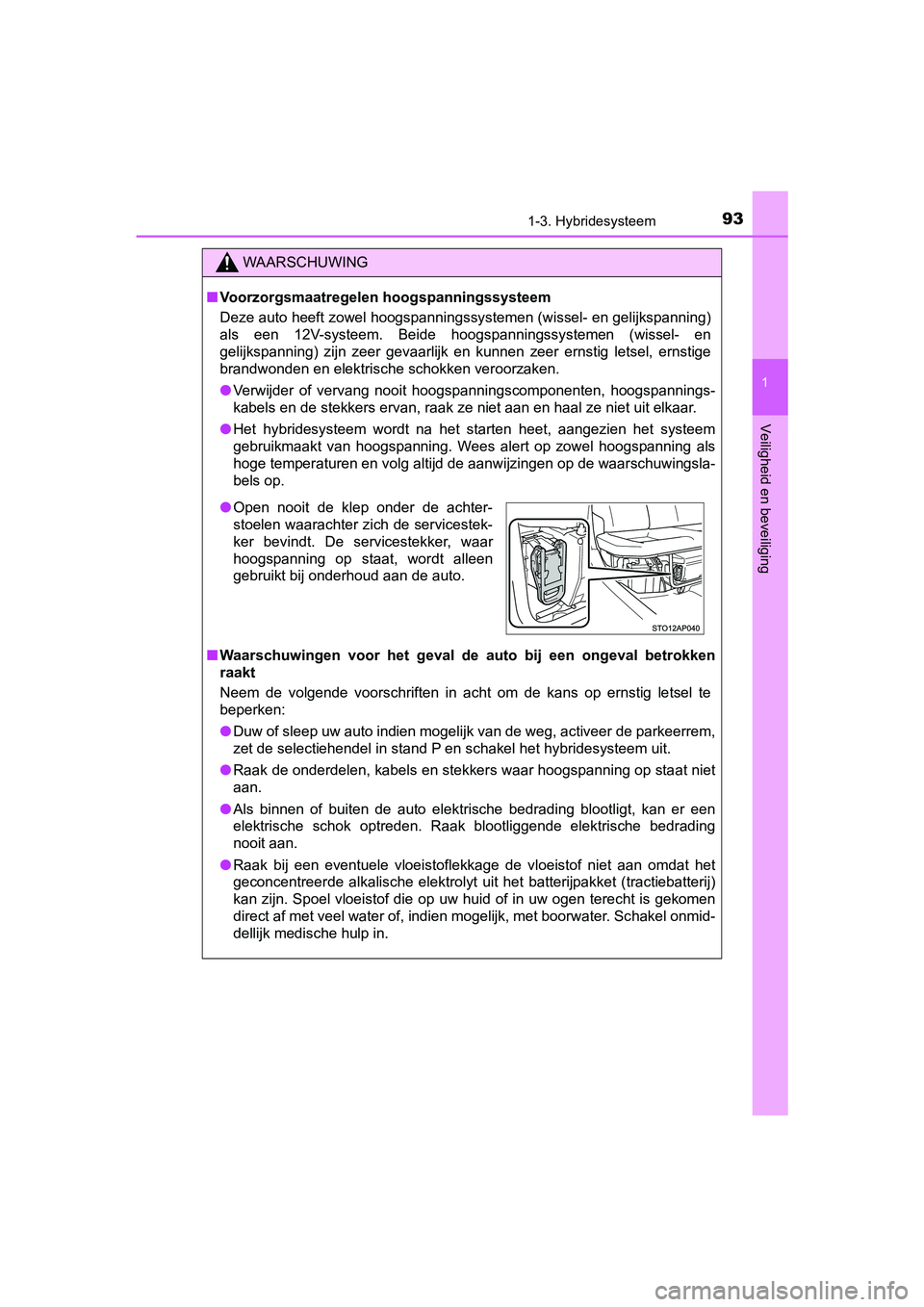

WAARSCHUWING
■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijks panning)
als een 12V-systeem. Beide hoogspanningssystemen (wissel- en
gelijkspanning) zijn zeer gevaarlijk en kunnen zeer ernstig letsel, ernstige
brandwonden en elektrische schokken veroorzaken.
● Verwijder of vervang nooit hoogspanningscomponenten, hoogspanni ngs-
kabels en de stekkers ervan, raak ze niet aan en haal ze niet u it elkaar.
● Het hybridesysteem wordt na het starten heet, aangezien het sys teem
gebruikmaakt van hoogspanning. Wees alert op zowel hoogspanning als
hoge temperaturen en volg altijd de aanwijzingen op de waarschu wingsla-
bels op.
■ Waarschuwingen voor het geval d e auto bij een ongeval betrokken
raakt
Neem de volgende voorschriften in acht om de kans op ernstig le tsel te
beperken:
● Duw of sleep uw auto indien mogelijk van de weg, activeer de pa rkeerrem,
zet de selectiehendel in stand P en schakel het hybridesysteem uit.
● Raak de onderdelen, kabels en stekkers waar hoogspanning op sta at niet
aan.
● Als binnen of buiten de auto elektrische bedrading blootligt, k an er een
elektrische schok optreden. Raak blootliggende elektrische bedr ading
nooit aan.
● Raak bij een eventuele vloeistoflekkage de vloeistof niet aan o mdat het
geconcentreerde alkalische elektrolyt uit het batterijpakket (t ractiebatterij)
kan zijn. Spoel vloeistof die op uw huid of in uw ogen terecht is gekomen
direct af met veel water of, indien mogelijk, met boorwater. Sc hakel onmid-
dellijk medische hulp in.
● Open nooit de klep onder de achter-
stoelen waarachter zich de servicestek-
ker bevindt. De servicestekker, waar
hoogspanning op staat, wordt alleen
gebruikt bij onderhoud aan de auto.
YARIS_HV_OM_Europe_OM52C96E.book Page 93 Wednesday, February 14, 2018 2:57 PM

941-3. Hybridesysteem
YARIS_HV_OM_Europe_OM52C96E

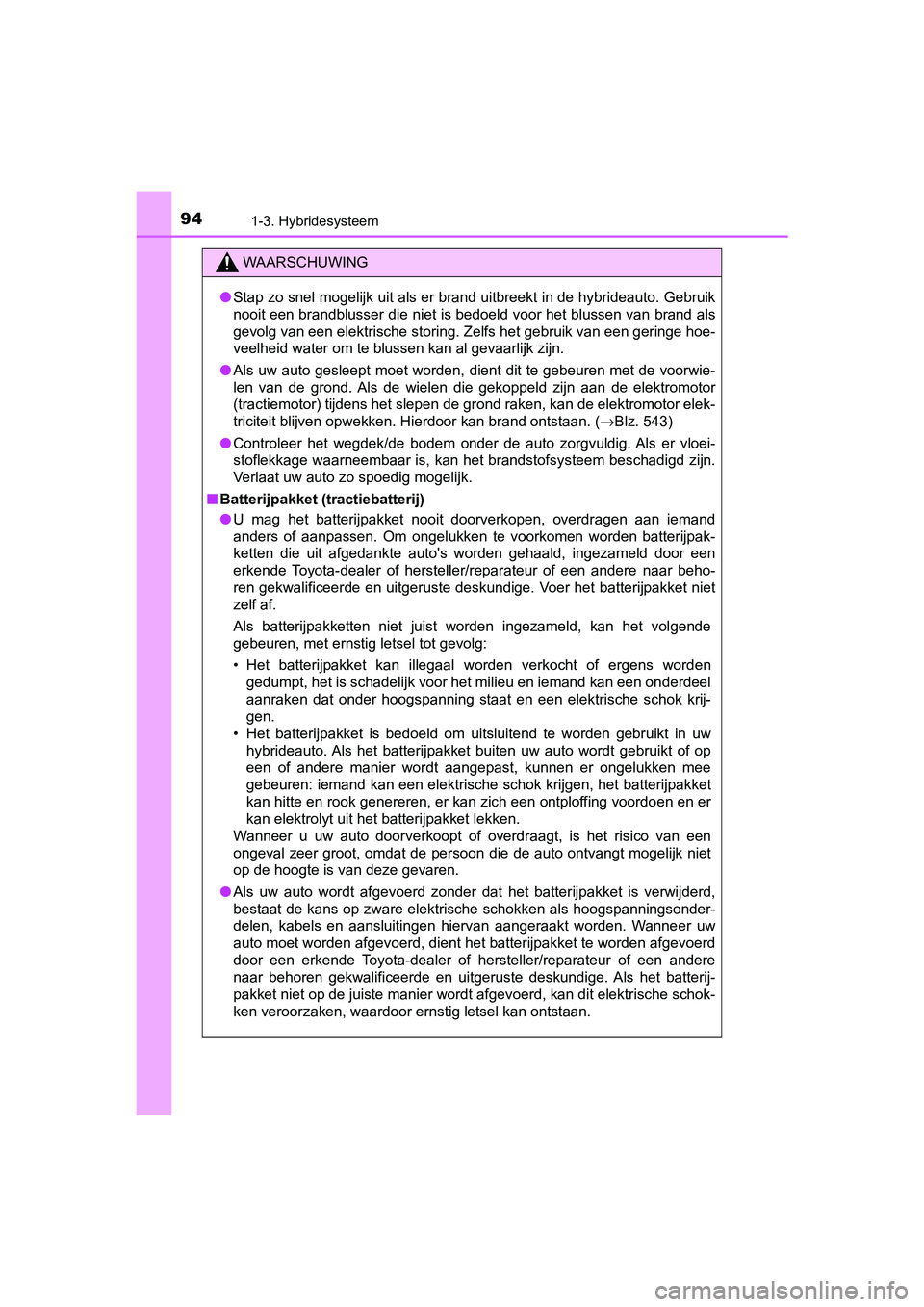

WAARSCHUWING
●Stap zo snel mogelijk uit als er brand uitbreekt in de hybridea uto. Gebruik
nooit een brandblusser die niet is bedoeld voor het blussen van brand als
gevolg van een elektrische storing. Zelfs het gebruik van een g eringe hoe-
veelheid water om te blussen kan al gevaarlijk zijn.
● Als uw auto gesleept moet worden, dient dit te gebeuren met de voorwie-
len van de grond. Als de wielen die gekoppeld zijn aan de elekt romotor
(tractiemotor) tijdens het slepen de grond raken, kan de elektr omotor elek-
triciteit blijven opwekken. Hierdoor kan brand ontstaan. ( →Blz. 543)
● Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloei-
stoflekkage waarneembaar is, kan het brandstofsysteem beschadig d zijn.
Verlaat uw auto zo spoedig mogelijk.
■ Batterijpakket (tractiebatterij)
● U mag het batterijpakket nooit doorverkopen, overdragen aan iemand
anders of aanpassen. Om ongelukken te voorkomen worden batterijpak-
ketten die uit afgedankte auto's worden gehaald, ingezameld doo r een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige. Voer het batterij pakket niet
zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het vol gende
gebeuren, met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens word en
gedumpt, het is schadelijk voor het milieu en iemand kan een on derdeel
aanraken dat onder hoogspanning staat en een elektrische schok krij-
gen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruikt in uw
hybrideauto. Als het batterijpakket buiten uw auto wordt gebruikt of op
een of andere manier wordt aangepast, kunnen er ongelukken mee
gebeuren: iemand kan een elektrische schok krijgen, het batteri jpakket
kan hitte en rook genereren, er kan zich een ontploffing voordo en en er
kan elektrolyt uit het batterijpakket lekken.
Wanneer u uw auto doorverkoopt of overdraagt, is het risico van een
ongeval zeer groot, omdat de persoon die de auto ontvangt mogel ijk niet
op de hoogte is van deze gevaren.
● Als uw auto wordt afgevoerd zonder dat het batterijpakket is ve rwijderd,
bestaat de kans op zware elektrische schokken als hoogspannings onder-
delen, kabels en aansluitingen hiervan aangeraakt worden. Wanne er uw
auto moet worden afgevoerd, dient het batterijpakket te worden afgevoerd
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige. Als het batterij-
pakket niet op de juiste manier wordt afgevoerd, kan dit elektr ische schok-
ken veroorzaken, waardoor ernstig letsel kan ontstaan.
YARIS_HV_OM_Europe_OM52C96E.book Page 94 Wednesday, February 14, 2018 2:57 PM

951-3. Hybridesysteem
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52C96E

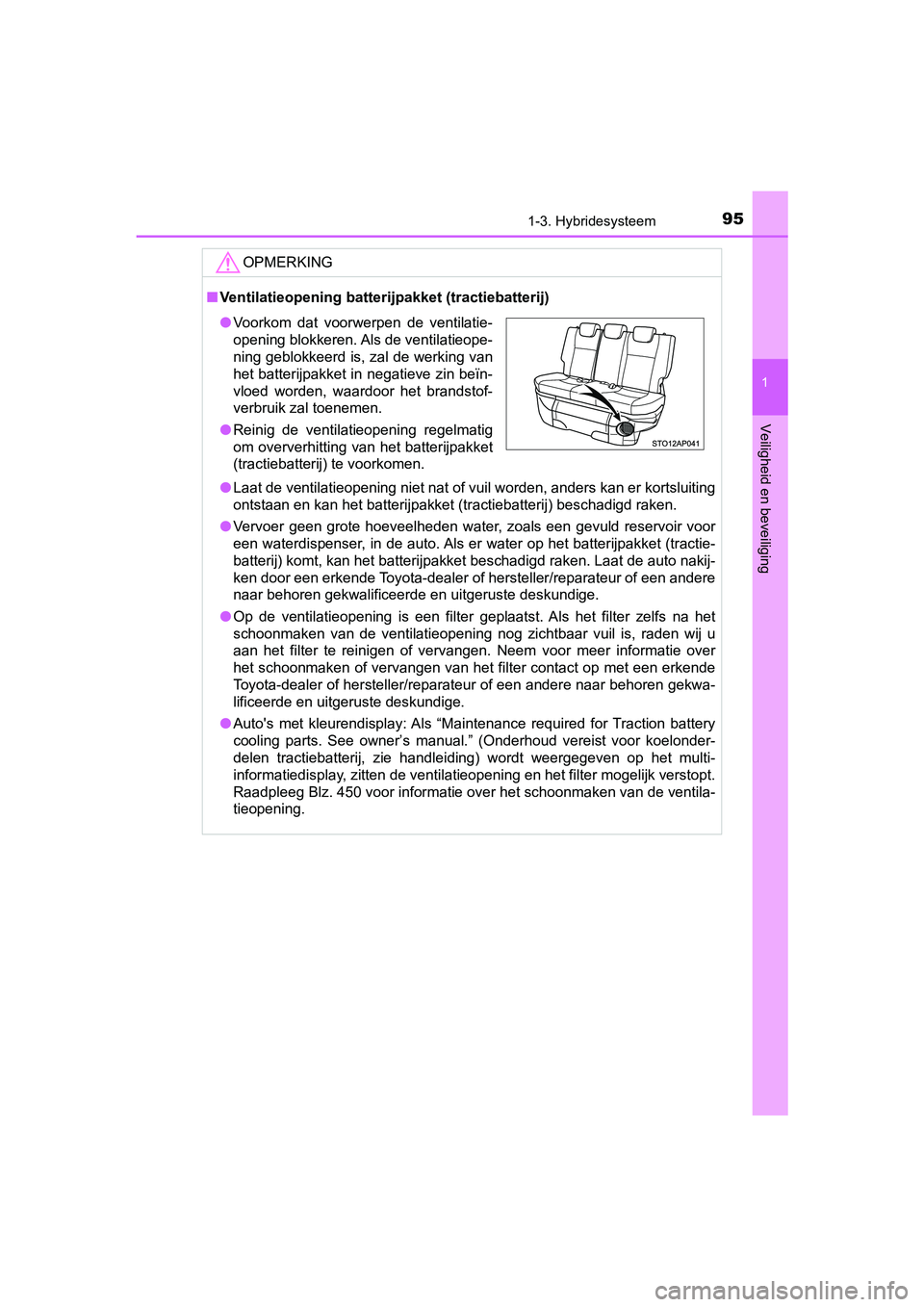

OPMERKING
■Ventilatieopening batterijpakket (tractiebatterij)
● Laat de ventilatieopening niet nat of vuil worden, anders kan e r kortsluiting
ontstaan en kan het batterijpakket (tractiebatterij) beschadigd raken.
● Vervoer geen grote hoeveelheden water, zoals een gevuld reservo ir voor
een waterdispenser, in de auto. Als er water op het batterijpak ket (tractie-
batterij) komt, kan het batterijpakket beschadigd raken. Laat de auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Op de ventilatieopening is een filter geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening nog zichtbaar vuil is, rad en wij u
aan het filter te reinigen of vervangen. Neem voor meer informa tie over
het schoonmaken of vervangen van het filter contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwa-
lificeerde en uitgeruste deskundige.
● Auto's met kleurendisplay: Als “Maintenance required for Traction battery
cooling parts. See owner’s manual.” (Onderhoud vereist voor koe londer-
delen tractiebatterij, zie handleiding) wordt weergegeven op he t multi-
informatiedisplay, zitten de ventilatieopening en het filter mo gelijk verstopt.
Raadpleeg Blz. 450 voor informatie over het schoonmaken van de ventila-
tieopening.
● Voorkom dat voorwerpen de ventilatie-
opening blokkeren. Als de ventilatieope-
ning geblokkeerd is, zal de werking van
het batterijpakket in negatieve zin beïn-
vloed worden, waardoor het brandstof-
verbruik zal toenemen.
● Reinig de ventilatieopening regelmatig
om oververhitting van het batterijpakket
(tractiebatterij) te voorkomen.
YARIS_HV_OM_Europe_OM52C96E.book Page 95 Wednesday, February 14, 2018 2:57 PM

961-4. Antidiefstalsysteem
YARIS_HV_OM_Europe_OM52C96E

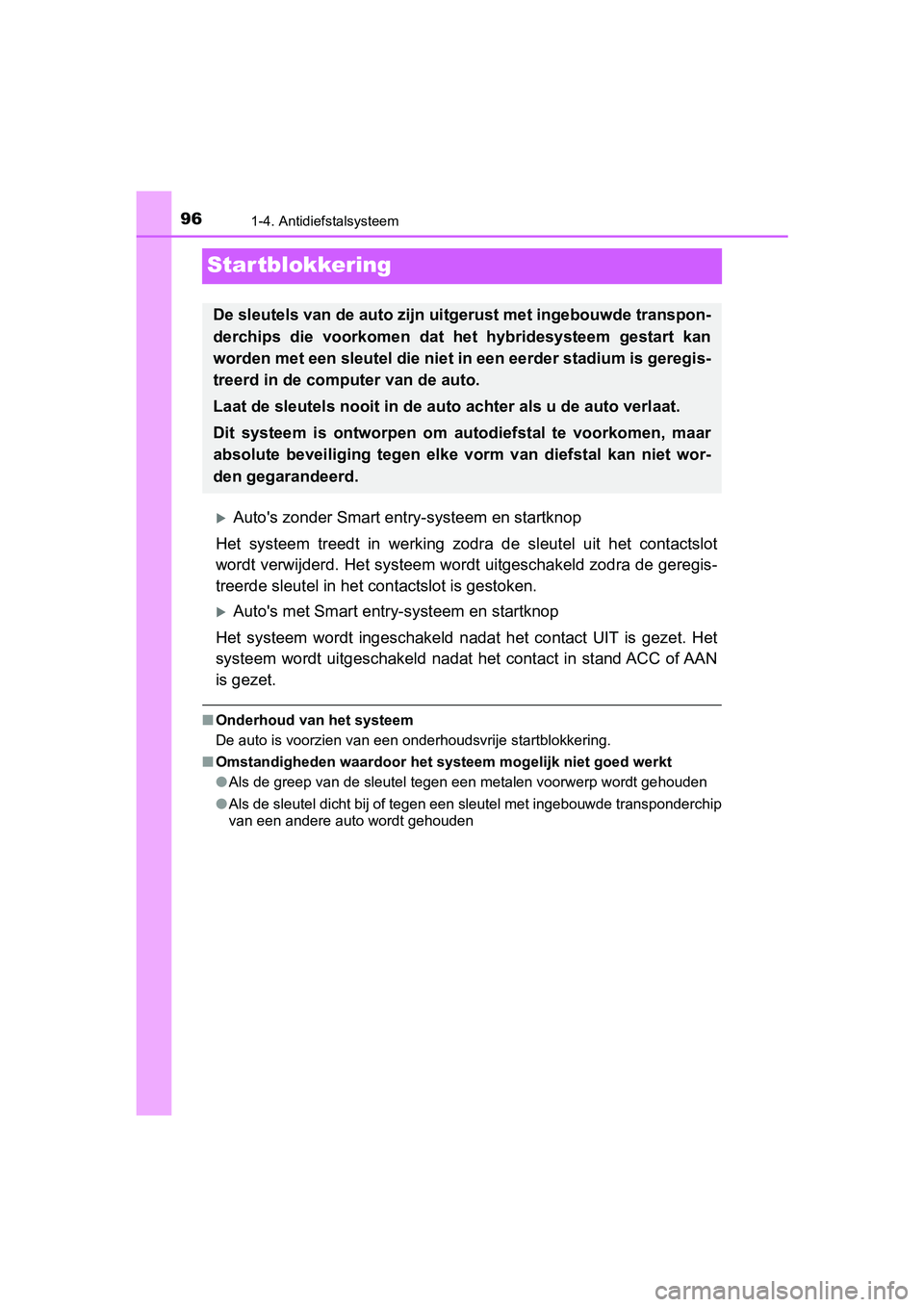

Startblokkering
Auto's zonder Smart entry-systeem en startknop
Het systeem treedt in werking zodr a de sleutel uit het contactslot
wordt verwijderd. Het systeem wordt uitgeschakeld zodra de gere gis-
treerde sleutel in het c ontactslot is gestoken.
Auto's met Smart entry -systeem en startknop
Het systeem wordt ingeschakeld nadat het contact UIT is gezet. Het
systeem wordt uitgeschakeld nadat het contact in stand ACC of A AN
is gezet.
■ Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het syst eem mogelijk niet goed werkt
● Als de greep van de sleutel tegen een metalen voorwerp wordt ge houden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde tr ansponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpon-
derchips die voorkomen dat he t hybridesysteem gestart kan
worden met een sleutel die niet in een eerder stadium is geregi s-
treerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar
absolute beveiliging tegen elke vorm van diefstal kan niet wor-
den gegarandeerd.
YARIS_HV_OM_Europe_OM52C96E.book Page 96 Wednesday, February 14, 2018 2:57 PM

971-4. Antidiefstalsysteem
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52C96E■

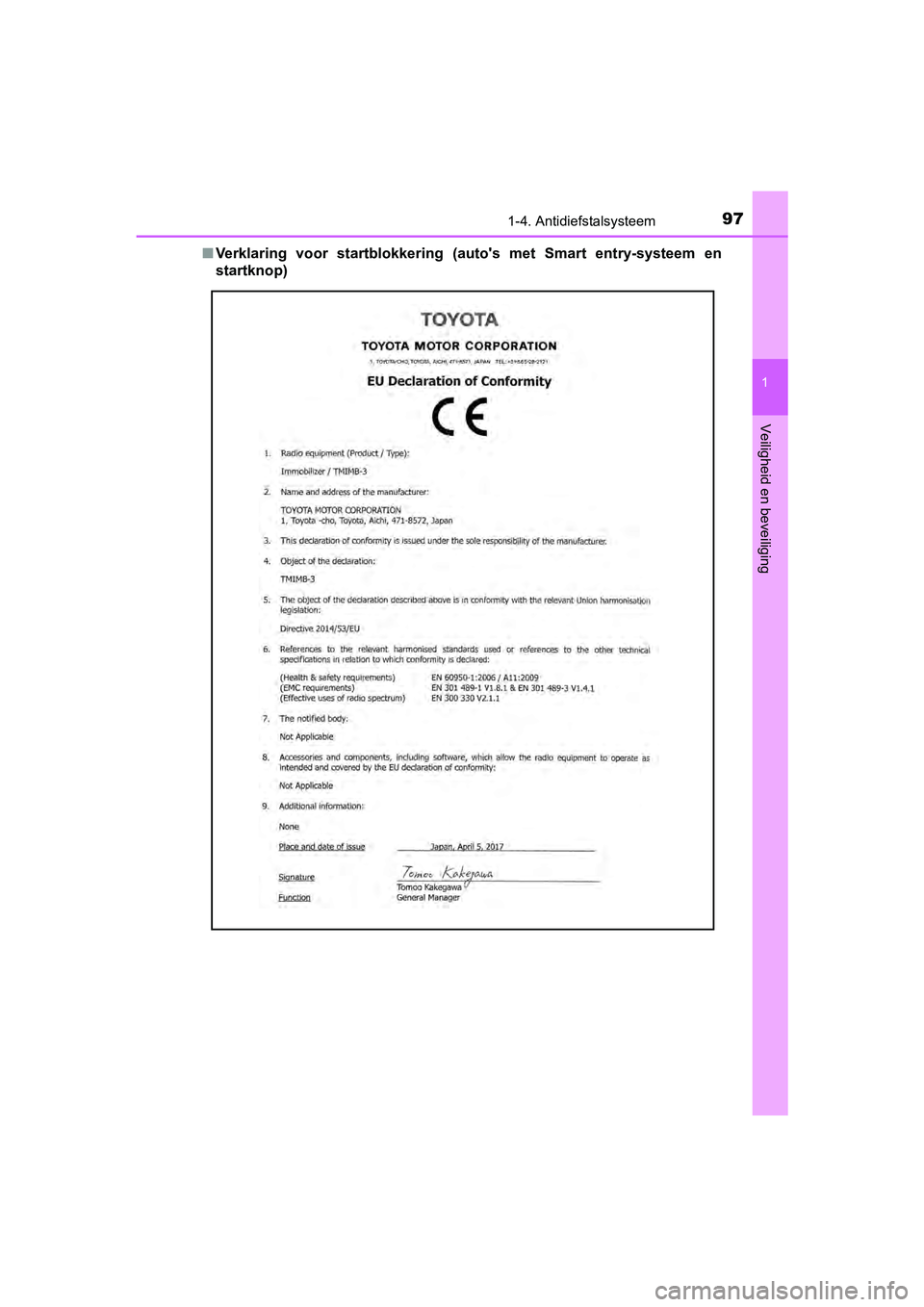

Verklaring voor startblokkering (auto's met Smart entry-systeem en
startknop)
YARIS_HV_OM_Europe_OM52C96E.book Page 97 Wednesday, February 14, 2018 2:57 PM

981-4. Antidiefstalsysteem
YARIS_HV_OM_Europe_OM52C96E
YARIS_HV_OM_Europe_OM52C96E.book Page 98 Wednesday, February 14, 2018 2:57 PM

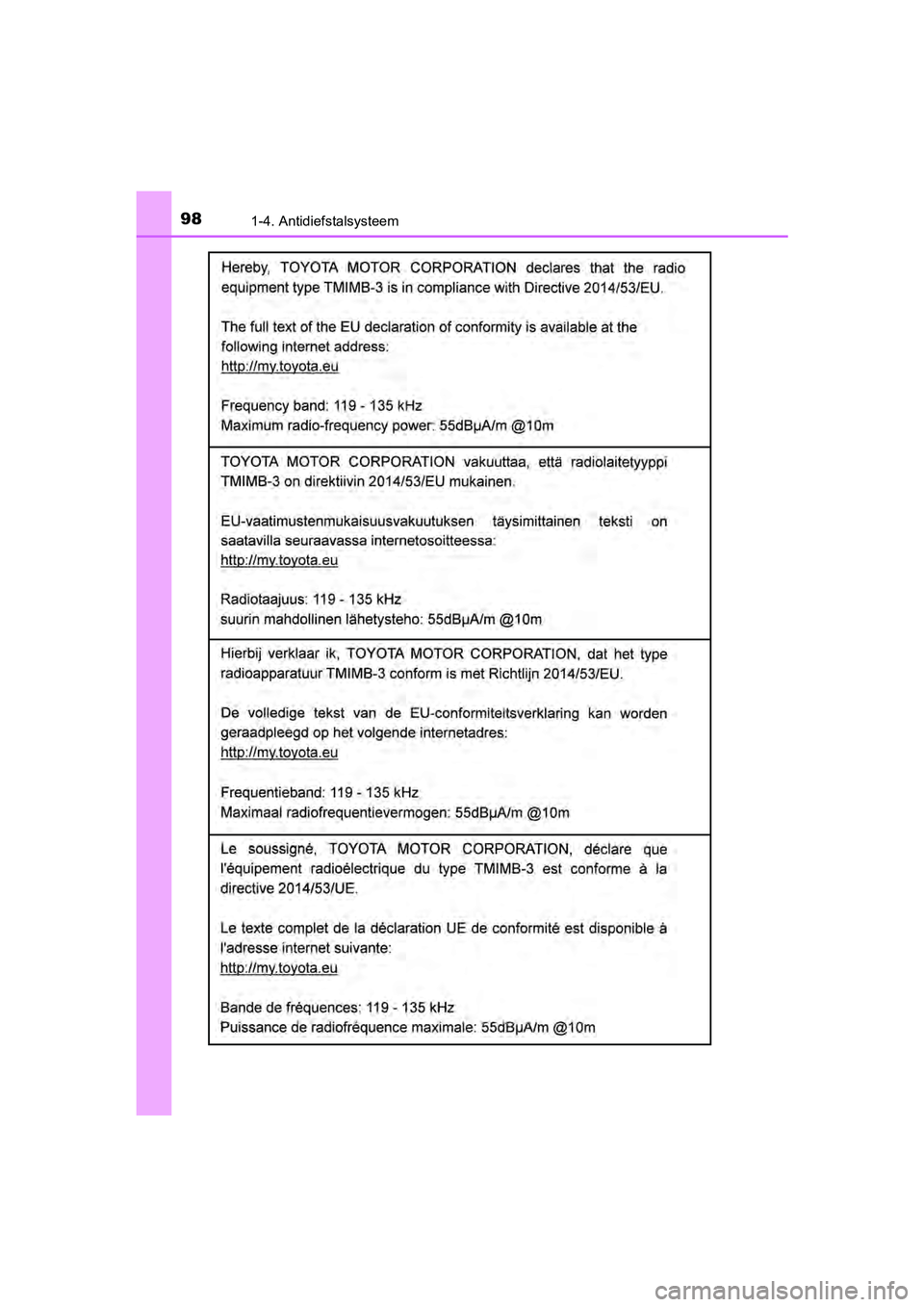

991-4. Antidiefstalsysteem
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52C96E
YARIS_HV_OM_Europe_OM52C96E.book Page 99 Wednesday, February 14, 2018 2:57 PM

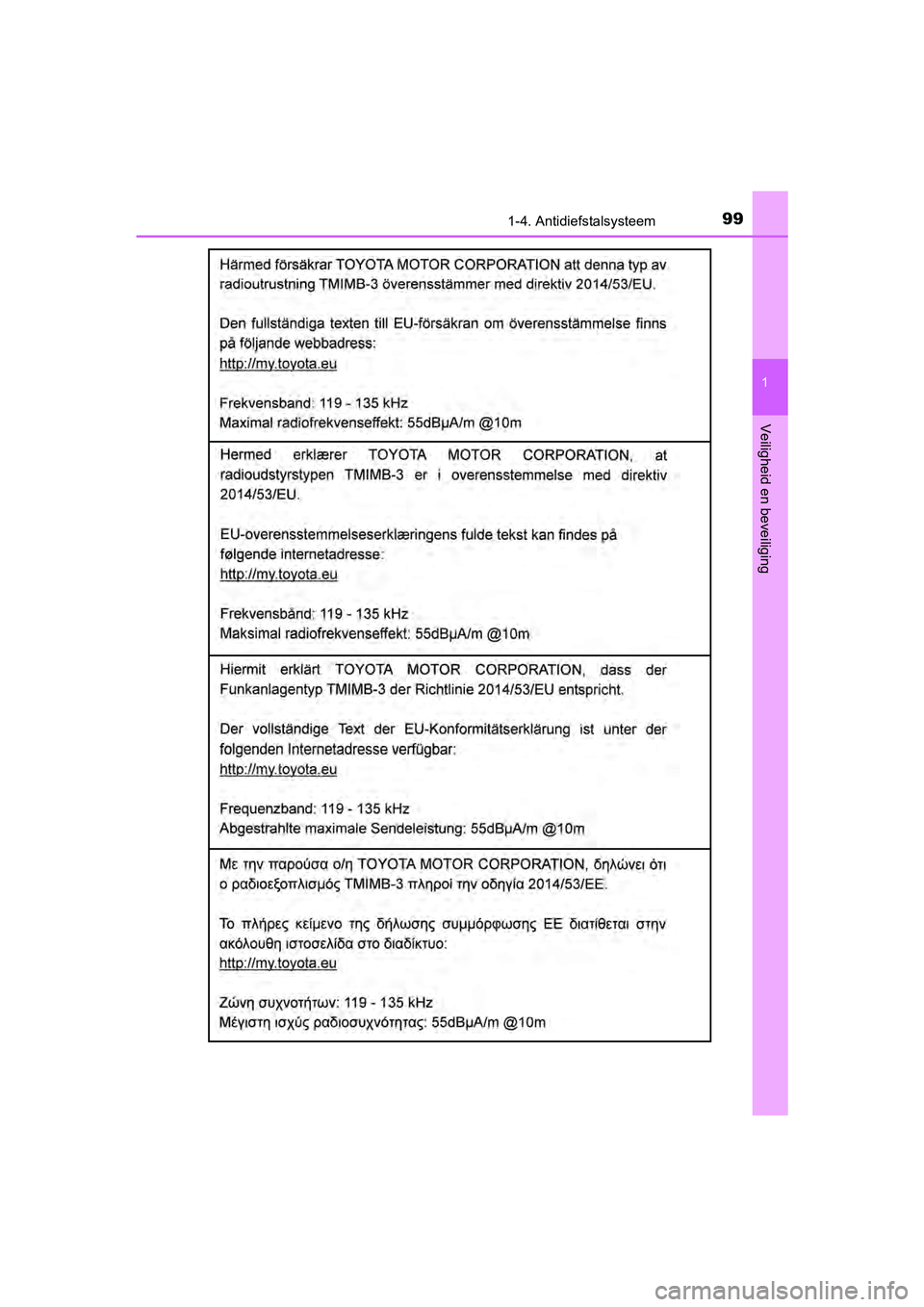

1001-4. Antidiefstalsysteem
YARIS_HV_OM_Europe_OM52C96E
YARIS_HV_OM_Europe_OM52C96E.book Page 100 Wednesday, February 14, 2018 2:57 PM
