Page 44 of 668

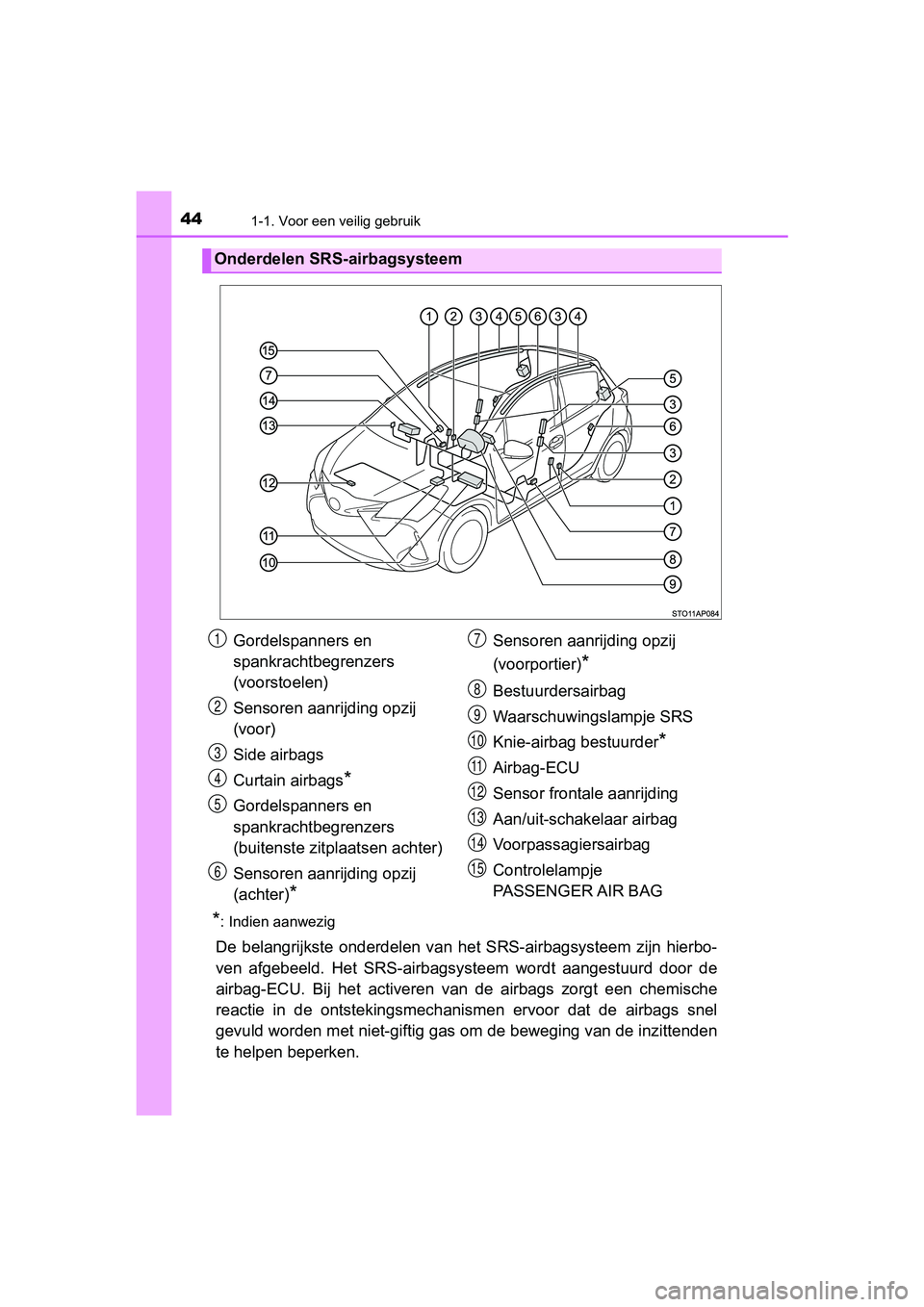

441-1. Voor een veilig gebruik
YARIS_HV_OM_Europe_OM52C96E
*: Indien aanwezig
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsys teem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechani smen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken.
Onderdelen SRS-airbagsysteem
Gordelspanners en
spankrachtbegrenzers
(voorstoelen)
Sensoren aanrijding opzij
(voor)
Side airbags
Curtain airbags
*
Gordelspanners en
spankrachtbegrenzers
(buitenste zitpl aatsen achter)
Sensoren aanrijding opzij
(achter)
*
Sensoren aanrijding opzij
(voorportier)
*
Bestuurdersairbag
Waarschuwingslampje SRS
Knie-airbag bestuurder
*
Airbag-ECU
Sensor frontale aanrijding
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Controlelampje
PASSENGER AIR BAG
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
YARIS_HV_OM_Europe_OM52C96E.book Page 44 Wednesday, February 14, 2018 2:57 PM

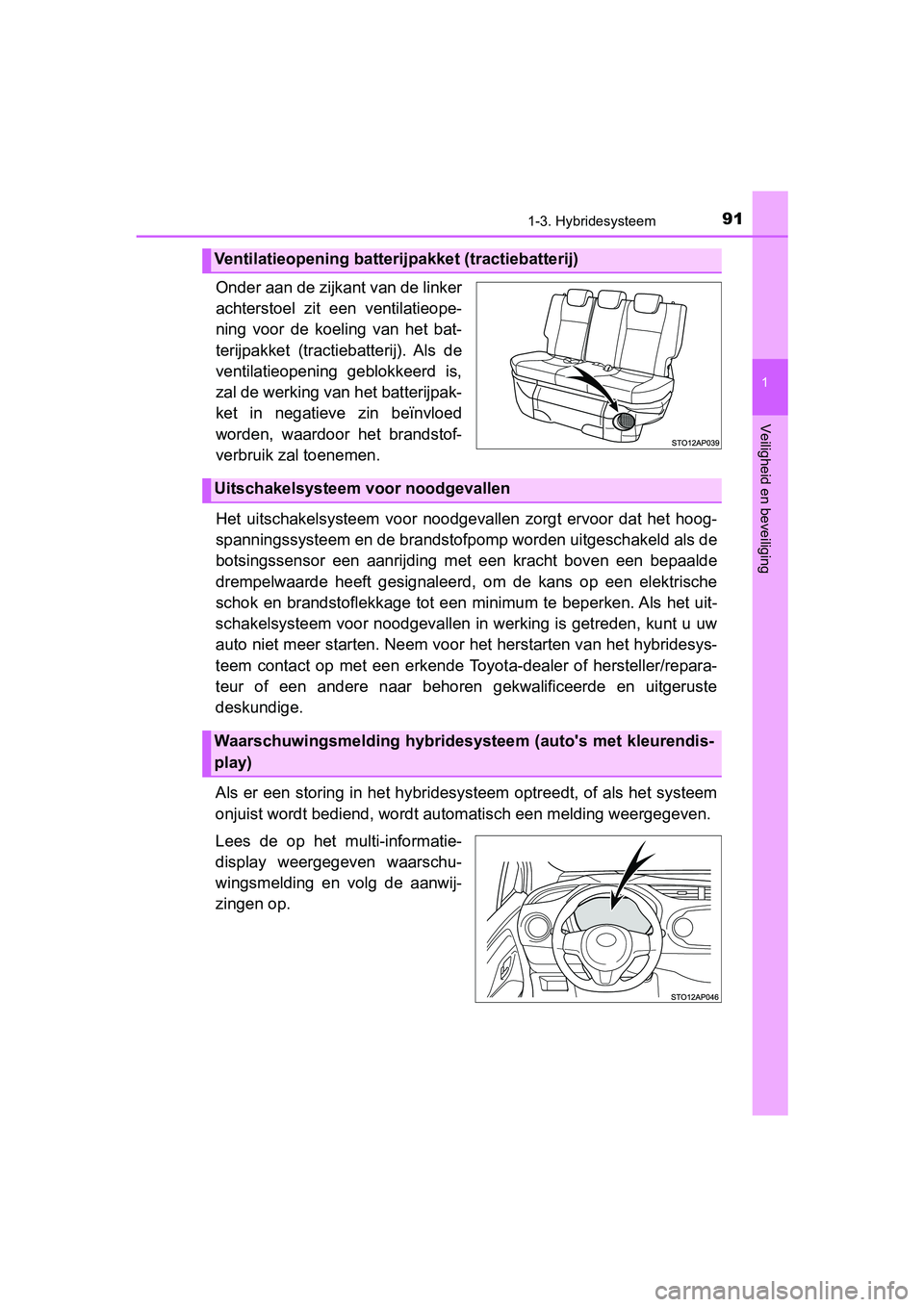

Page 91 of 668

911-3. Hybridesysteem
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52C96E
Onder aan de zijkant van de linker
achterstoel zit een ventilatieope-
ning voor de koeling van het bat-
terijpakket (tractiebatterij). Als de
ventilatieopening geblokkeerd is,
zal de werking van het batterijpak-
ket in negatieve zin beïnvloed
worden, waardoor het brandstof-
verbruik zal toenemen.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het ho og-
spanningssysteem en de brandstofpomp worden uitgeschakeld als d e
botsingssensor een aanrijding m et een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybrid esys-
teem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Als er een storing in het hybridesysteem optreedt, of als het s ysteem
onjuist wordt bediend, wordt auto matisch een melding weergegeve n.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op.
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybrides ysteem (auto's met kleurendis-
play)
YARIS_HV_OM_Europe_OM52C96E.book Page 91 Wednesday, February 14, 2018 2:57 PM

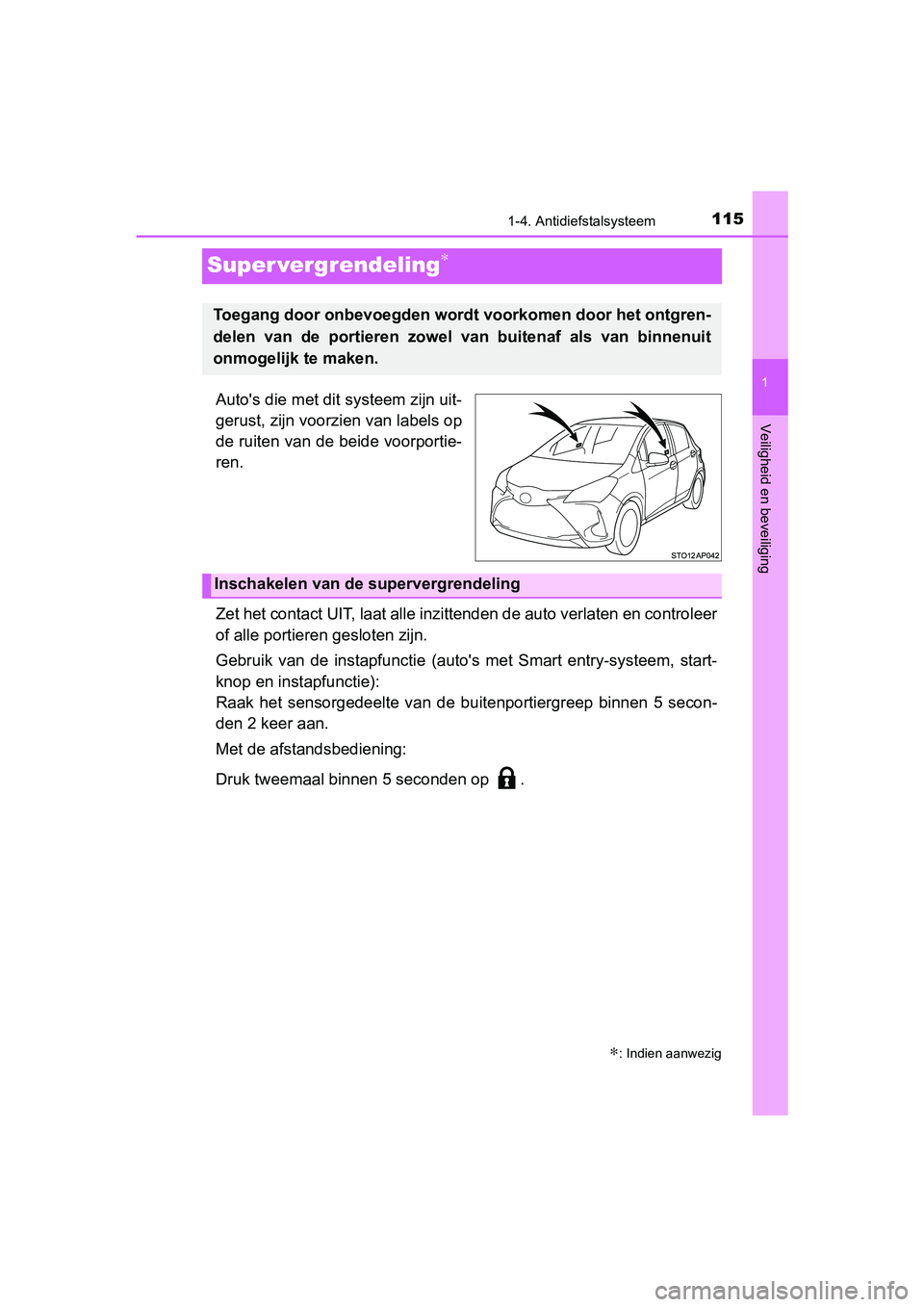

Page 115 of 668

115
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52C96E
Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Gebruik van de instapfunctie (aut o's met Smart entry-systeem, start-
knop en instapfunctie):
Raak het sensorgedeelte van de b uitenportiergreep binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel v an buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
YARIS_HV_OM_Europe_OM52C96E.boo k Page 115 Wednesday, February 14, 2018 2:57 PM

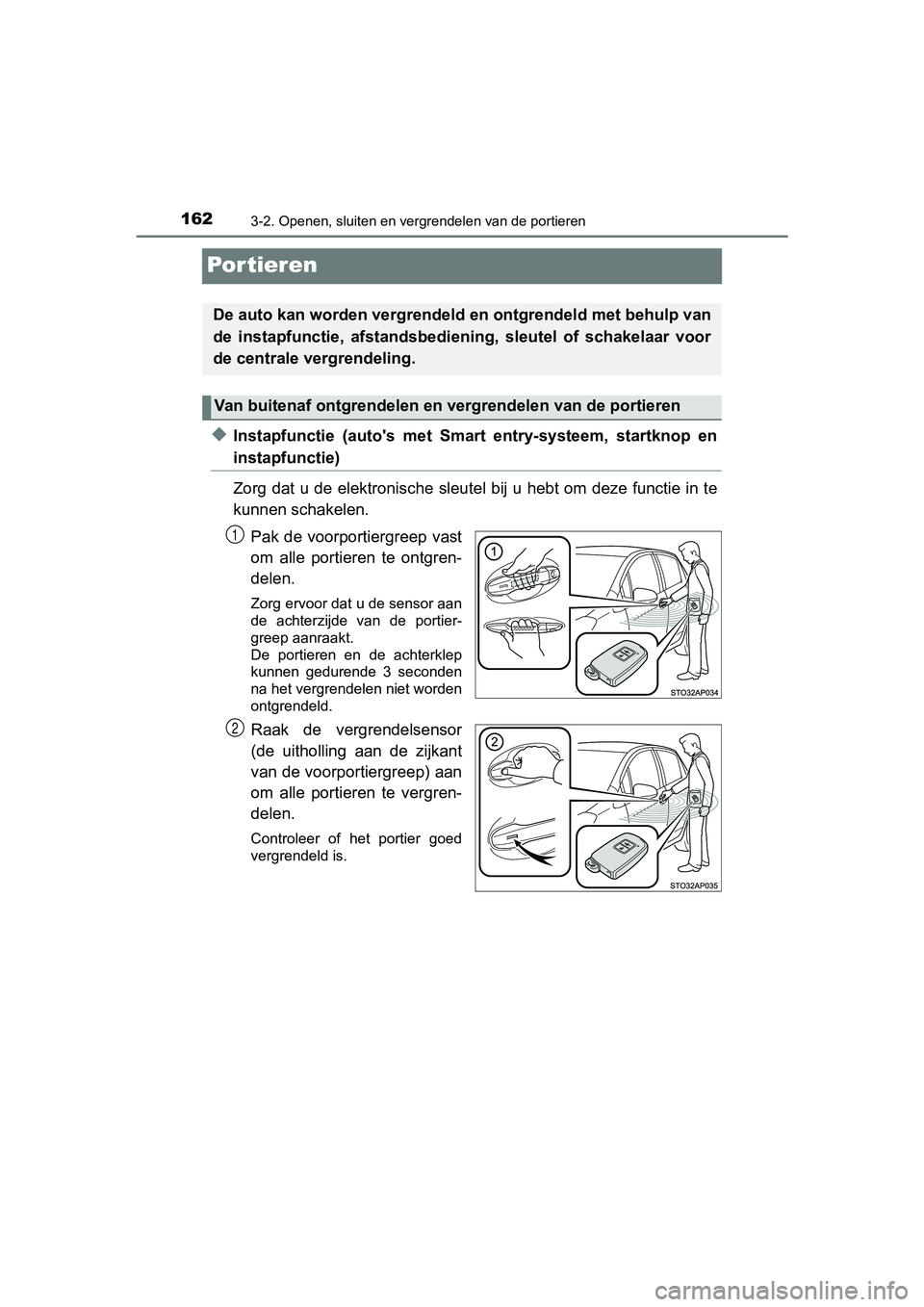

Page 162 of 668

1623-2. Openen, sluiten en vergrendelen van de portieren
YARIS_HV_OM_Europe_OM52C96E
Por tieren
◆Instapfunctie (auto's met Smart entry-systeem, startknop en
instapfunctie)
Zorg dat u de elektronische sleu tel bij u hebt om deze functie in te
kunnen schakelen.
Pak de voorportiergreep vast
om alle portieren te ontgren-
delen.
Zorg ervoor dat u de sensor aan
de achterzijde van de portier-
greep aanraakt.
De portieren en de achterklep
kunnen gedurende 3 seconden
na het vergrendelen niet worden
ontgrendeld.
Raak de vergrendelsensor
(de uitholling aan de zijkant
van de voorportiergreep) aan
om alle portieren te vergren-
delen.
Controleer of het portier goed
vergrendeld is.
De auto kan worden vergrendeld en ontgrendeld met behulp van
de instapfunctie, afstandsbedien ing, sleutel of schakelaar voor
de centrale vergrendeling.
Van buitenaf ontgrendelen en v ergrendelen van de portieren
1
2
YARIS_HV_OM_Europe_OM52C96E.boo k Page 162 Wednesday, February 14, 2018 2:57 PM

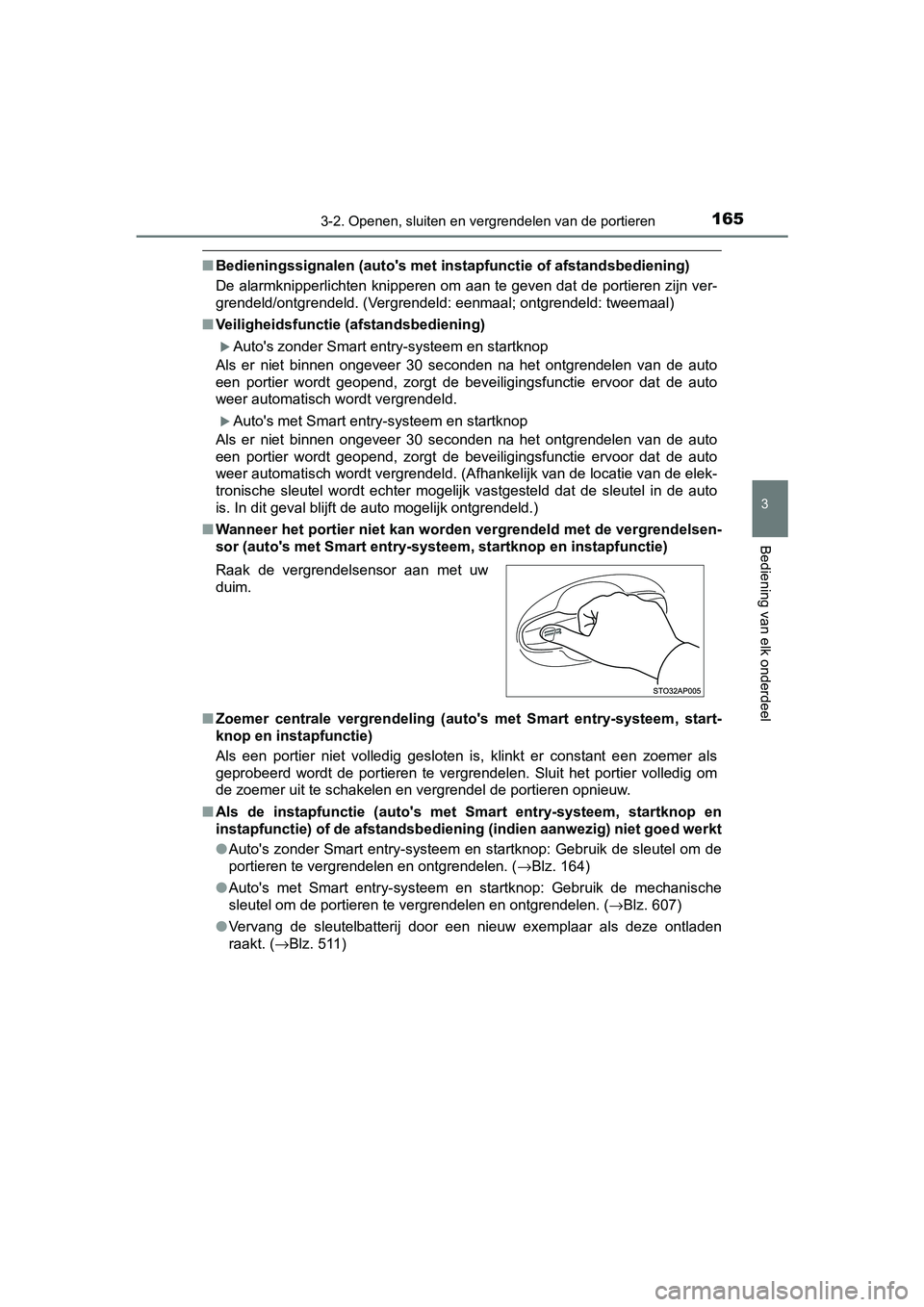

Page 165 of 668

1653-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
YARIS_HV_OM_Europe_OM52C96E
■Bedieningssignalen (auto's met instapfunctie of afstandsbedieni ng)
De alarmknipperlichten knipperen om aan te geven dat de portier en zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweem aal)
■ Veiligheidsfunctie (afstandsbediening)
Auto's zonder Smart entry-systeem en startknop
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
Auto's met Smart entry-systeem en startknop
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld. (Afhankelijk van de locatie van de elek-
tronische sleutel wordt echter mogelijk vastgesteld dat de sleu tel in de auto
is. In dit geval blijft de auto mogelijk ontgrendeld.)
■ Wanneer het portier niet kan worden vergrendeld met de vergrend elsen-
sor (auto's met Smart entry-syst eem, startknop en instapfunctie)
■ Zoemer centrale vergrendeling (auto's met Smart entry-systeem, start-
knop en instapfunctie)
Als een portier niet volledig gesloten is, klinkt er constant e en zoemer als
geprobeerd wordt de portieren te vergrendelen. Sluit het portie r volledig om
de zoemer uit te schakelen en vergrendel de portieren opnieuw.
■ Als de instapfunctie (auto's met Smart entry-systeem, startknop en
instapfunctie) of de afstandsbed iening (indien aanwezig) niet goed werkt
● Auto's zonder Smart entry-systeem en startknop: Gebruik de sleu tel om de
portieren te vergrendelen en ontgrendelen. ( →Blz. 164)
● Auto's met Smart entry-systeem en startknop: Gebruik de mechani sche
sleutel om de portieren te vergrendelen en ontgrendelen. ( →Blz. 607)
● Vervang de sleutelbatterij door een nieuw exemplaar als deze on tladen
raakt. ( →Blz. 511)
Raak de vergrendelsensor aan met uw
duim.
YARIS_HV_OM_Europe_OM52C96E.boo
k Page 165 Wednesday, February 14, 2018 2:57 PM

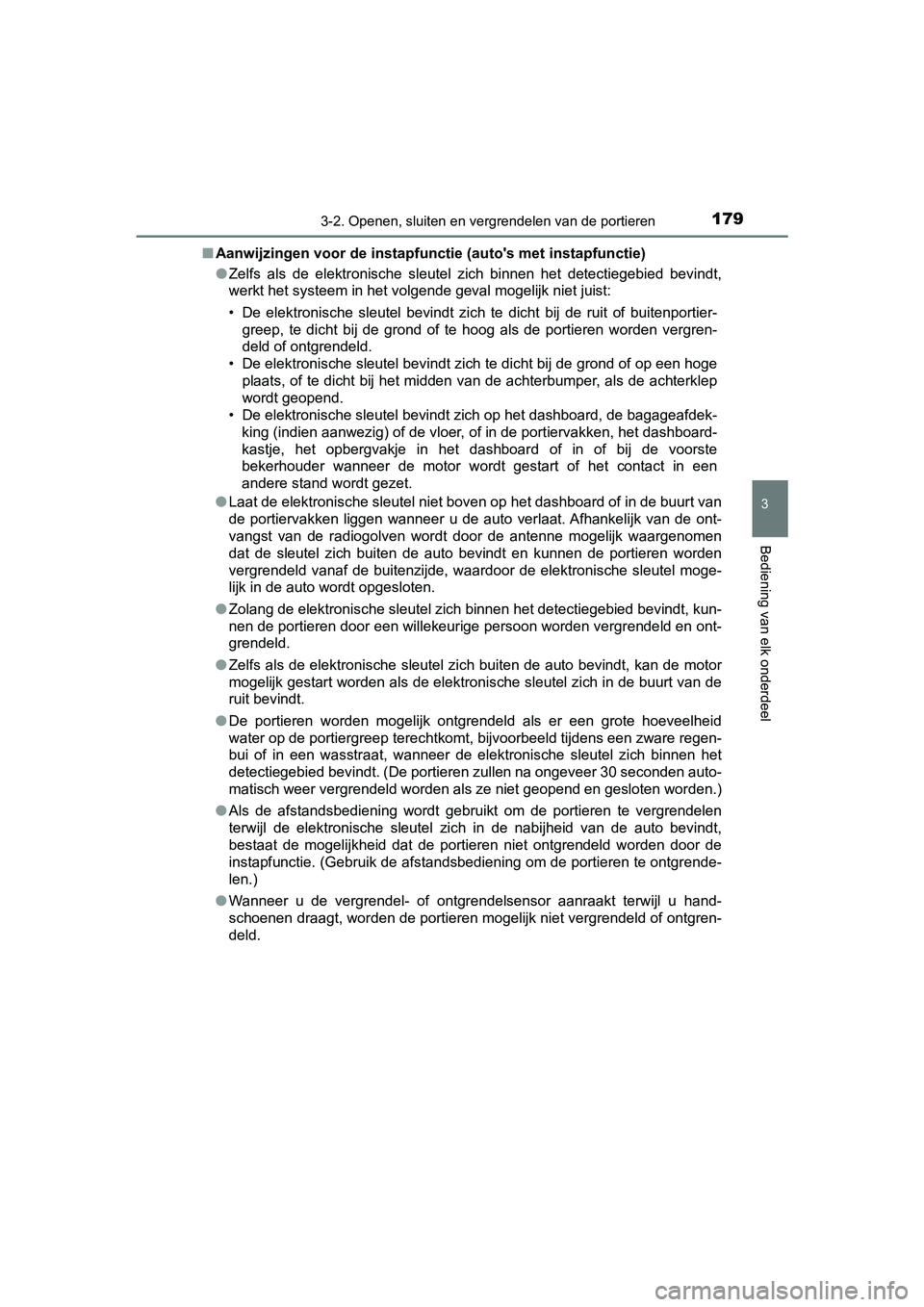

Page 179 of 668

1793-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
YARIS_HV_OM_Europe_OM52C96E■
Aanwijzingen voor de instapfunc tie (auto's met instapfunctie)
● Zelfs als de elektronische sleutel zich binnen het detectiegebi ed bevindt,
werkt het systeem in het volgende geval mogelijk niet juist:
• De elektronische sleutel bevindt zich te dicht bij de ruit of buitenportier-
greep, te dicht bij de grond of te hoog als de portieren worden vergren-
deld of ontgrendeld.
• De elektronische sleutel bevindt zich te dicht bij de grond of op een hoge
plaats, of te dicht bij het midden van de achterbumper, als de achterklep
wordt geopend.
• De elektronische sleutel bevindt zich op het dashboard, de bag ageafdek-
king (indien aanwezig) of de vloer, of in de portiervakken, het dashboard-
kastje, het opbergvakje in het dashboard of in of bij de voorst e
bekerhouder wanneer de motor wordt gestart of het contact in een
andere stand wordt gezet.
● Laat de elektronische sleutel niet boven op het dashboard of in de buurt van
de portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ont-
vangst van de radiogolven wordt door de antenne mogelijk waarge nomen
dat de sleutel zich buiten de auto bevindt en kunnen de portier en worden
vergrendeld vanaf de buitenzijde, waardoor de elektronische sle utel moge-
lijk in de auto wordt opgesloten.
● Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kun-
nen de portieren door een willekeurige persoon worden vergrendeld en ont-
grendeld.
● Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan de motor
mogelijk gestart worden als de elektronische sleutel zich in de buurt van de
ruit bevindt.
● De portieren worden mogelijk ontgrendeld als er een grote hoeve elheid
water op de portiergreep terechtkomt, bijvoorbeeld tijdens een zware regen-
bui of in een wasstraat, wanneer de elektronische sleutel zich binnen het
detectiegebied bevindt. (De portieren zullen na ongeveer 30 sec onden auto-
matisch weer vergrendeld worden als ze niet geopend en gesloten worden.)
● Als de afstandsbediening wordt gebruikt om de portieren te verg rendelen
terwijl de elektronische sleutel zich in de nabijheid van de auto bevindt,
bestaat de mogelijkheid dat de portieren niet ontgrendeld worde n door de
instapfunctie. (Gebruik de afstandsbediening om de portieren te ontgrende-
len.)
● Wanneer u de vergrendel- of ontgrendelsensor aanraakt terwijl u hand-
schoenen draagt, worden de portieren mogelijk niet vergrendeld of ontgren-
deld.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 179 Wednesday, February 14, 2018 2:57 PM

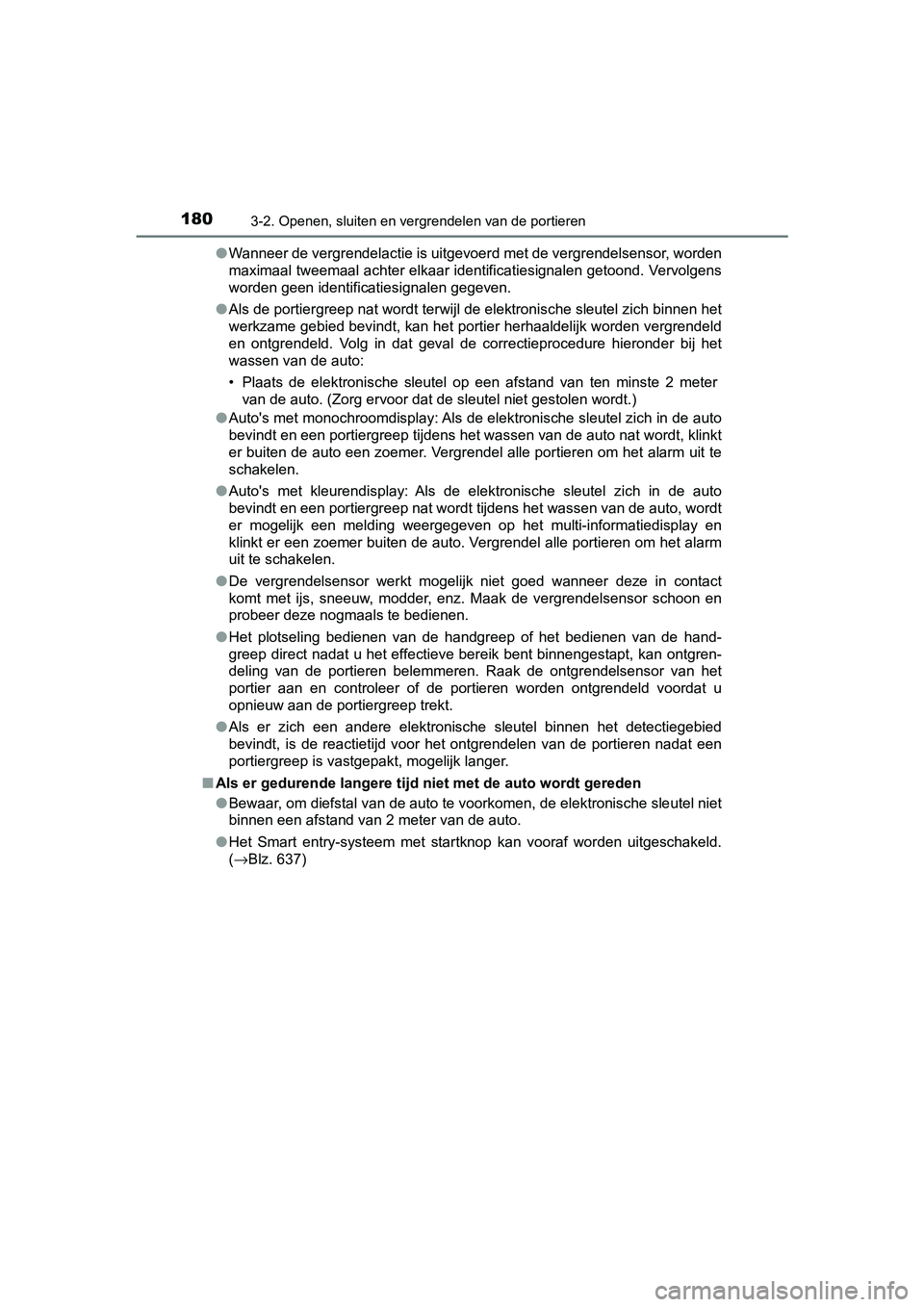

Page 180 of 668

1803-2. Openen, sluiten en vergrendelen van de portieren
YARIS_HV_OM_Europe_OM52C96E●
Wanneer de vergrendelactie is uitgevoerd met de vergrendelsensor, worden
maximaal tweemaal achter elkaar identificatiesignalen getoond. Vervolgens
worden geen identificatiesignalen gegeven.
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden v ergrendeld
en ontgrendeld. Volg in dat geval de correctieprocedure hierond er bij het
wassen van de auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
● Auto's met monochroomdisplay: Als de elektronische sleutel zich in de auto
bevindt en een portiergreep tijdens het wassen van de auto nat wordt, klinkt
er buiten de auto een zoemer. Vergrendel alle portieren om het alarm uit te
schakelen.
● Auto's met kleurendisplay: Als de elektronische sleutel zich in de auto
bevindt en een portiergreep nat wordt tijdens het wassen van de auto, wordt
er mogelijk een melding weergegeven op het multi-informatiedisp lay en
klinkt er een zoemer buiten de auto. Vergrendel alle portieren om het alarm
uit te schakelen.
● De vergrendelsensor werkt mogelijk niet goed wanneer deze in co ntact
komt met ijs, sneeuw, modder, enz. Maak de vergrendelsensor schoon en
probeer deze nogmaals te bedienen.
● Het plotseling bedienen van de handgreep of het bedienen van de hand-
greep direct nadat u het effectieve bereik bent binnengestapt, kan ontgren-
deling van de portieren belemmeren. Raak de ontgrendelsensor va n het
portier aan en controleer of de portieren worden ontgrendeld vo ordat u
opnieuw aan de portiergreep trekt.
● Als er zich een andere elektronische sleutel binnen het detecti egebied
bevindt, is de reactietijd voor het ontgrendelen van de portier en nadat een
portiergreep is vastgepakt, mogelijk langer.
■ Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto te voorkomen, de elektronische sleutel niet
binnen een afstand van 2 meter van de auto.
● Het Smart entry-systeem met startknop kan vooraf worden uitgesc hakeld.
( →Blz. 637)
YARIS_HV_OM_Europe_OM52C96E.boo k Page 180 Wednesday, February 14, 2018 2:57 PM

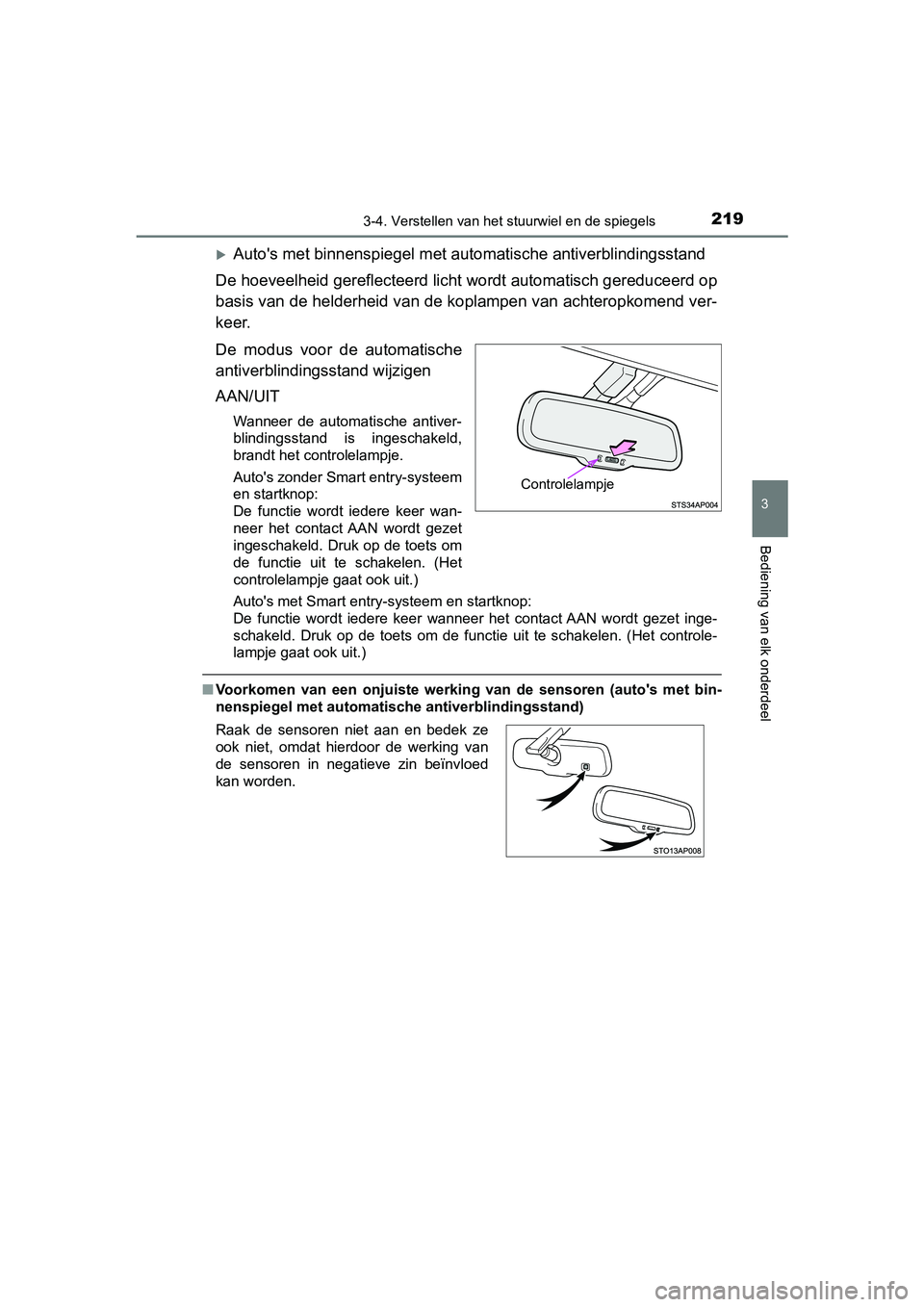

Page 219 of 668

2193-4. Verstellen van het stuurwiel en de spiegels
3
Bediening van elk onderdeel
YARIS_HV_OM_Europe_OM52C96E
Auto's met binnenspiegel met automatische antiverblindingsstand
De hoeveelheid gereflecteerd lic ht wordt automatisch gereduceer d op
basis van de helderheid van de koplampen van achteropkomend ver -
keer.
De modus voor de automatische
antiverblindingsstand wijzigen
AAN/UIT
Wanneer de automatische antiver-
blindingsstand is ingeschakeld,
brandt het controlelampje.
Auto's zonder Smart entry-systeem
en startknop:
De functie wordt iedere keer wan-
neer het contact AAN wordt gezet
ingeschakeld. Druk op de toets om
de functie uit te schakelen. (Het
controlelampje gaat ook uit.)
Auto's met Smart entry-systeem en startknop:
De functie wordt iedere keer wanneer het contact AAN wordt geze t inge-
schakeld. Druk op de toets om de functie uit te schakelen. (Het controle-
lampje gaat ook uit.)
■ Voorkomen van een onjuiste werking van de sensoren (auto's met bin-
nenspiegel met automatische antiverblindingsstand)
Controlelampje
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 219 Wednesday, February 14, 2018 2:57 PM

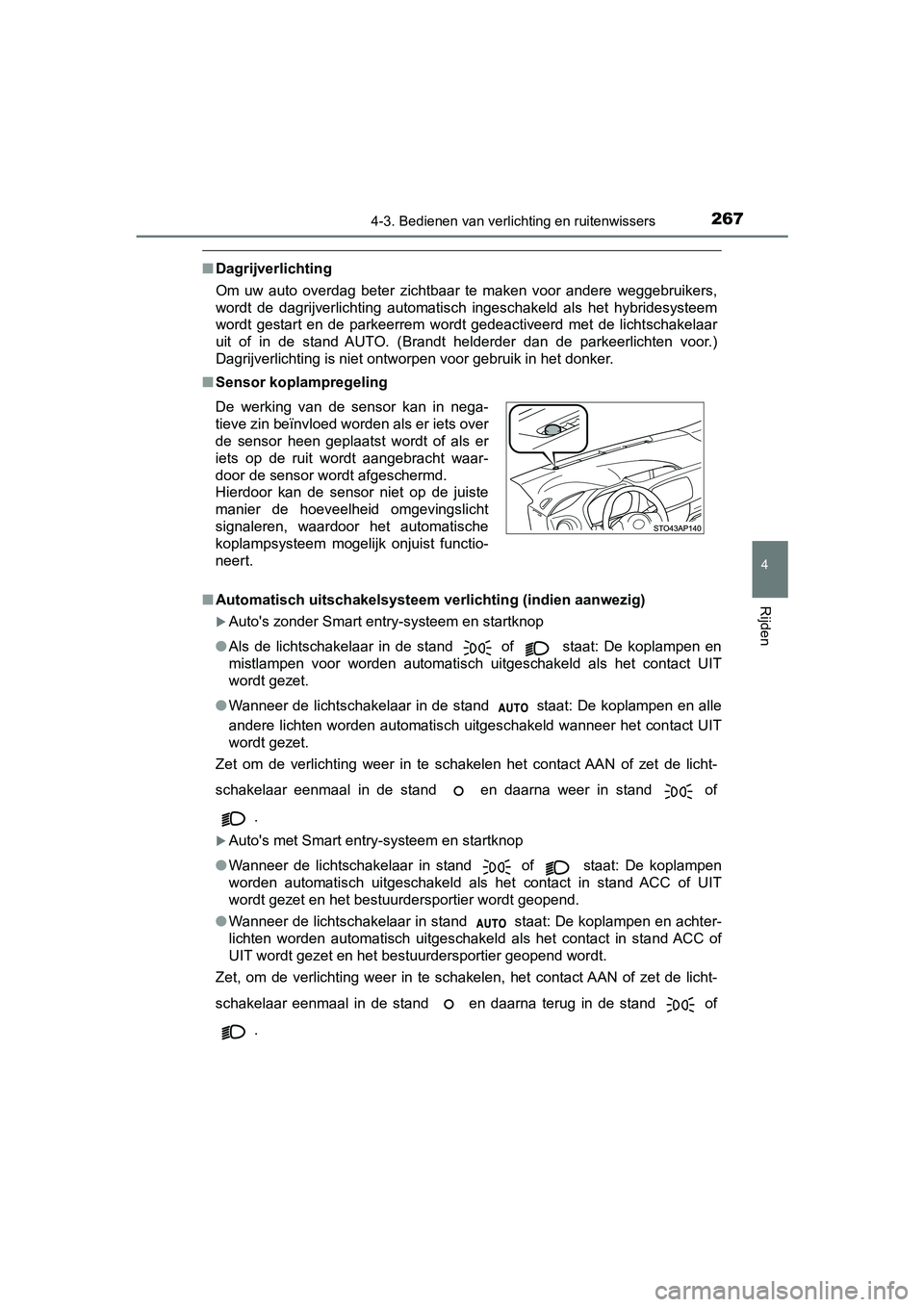

Page 267 of 668

2674-3. Bedienen van verlichting en ruitenwissers
4
Rijden
YARIS_HV_OM_Europe_OM52C96E
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te maken voor andere weggebruikers,
wordt de dagrijverlichting automatisch ingeschakeld als het hyb ridesysteem
wordt gestart en de parkeerrem wordt gedeactiveerd met de lichtschakelaar
uit of in de stand AUTO. (Brandt helderder dan de parkeerlichten voor.)
Dagrijverlichting is niet ontworpen voor gebruik in het donker.
■ Sensor koplampregeling
■ Automatisch uitschakelsysteem ver lichting (indien aanwezig)
Auto's zonder Smart entry-systeem en startknop
● Als de lichtschakelaar in de stand of staat: De koplampen en
mistlampen voor worden automatisch uitgeschakeld als het contac t UIT
wordt gezet.
● Wanneer de lichtschakelaar in de stand staat: De koplampen en alle
andere lichten worden automatisch uitgeschakeld wanneer het con tact UIT
wordt gezet.
Zet om de verlichting weer in te schakelen het contact AAN of z et de licht-
schakelaar eenmaal in de stand en daarna weer in stand of
.
Auto's met Smart entry-systeem en startknop
● Wanneer de lichtschakelaar in stand of staat: De koplampen
worden automatisch uitgeschakeld als het contact in stand ACC of UIT
wordt gezet en het bestuurdersportier wordt geopend.
● Wanneer de lichtschakelaar in stand staat: De koplampen en ach ter-
lichten worden automatisch uitgeschakeld als het contact in sta nd ACC of
UIT wordt gezet en het bestuurdersportier geopend wordt.
Zet, om de verlichting weer in te schakelen, het contact AAN of zet de licht-
schakelaar eenmaal in de stand en daarna terug in de stand of
.
De werking van de sensor kan in nega-
tieve zin beïnvloed worden als er iets over
de sensor heen geplaatst wordt of als er
iets op de ruit wordt aangebracht waar-
door de sensor wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht
signaleren, waardoor het automatische
koplampsysteem mogelijk onjuist functio-
neert.
YARIS_HV_OM_Europe_OM52C96E.boo
k Page 267 Wednesday, February 14, 2018 2:57 PM

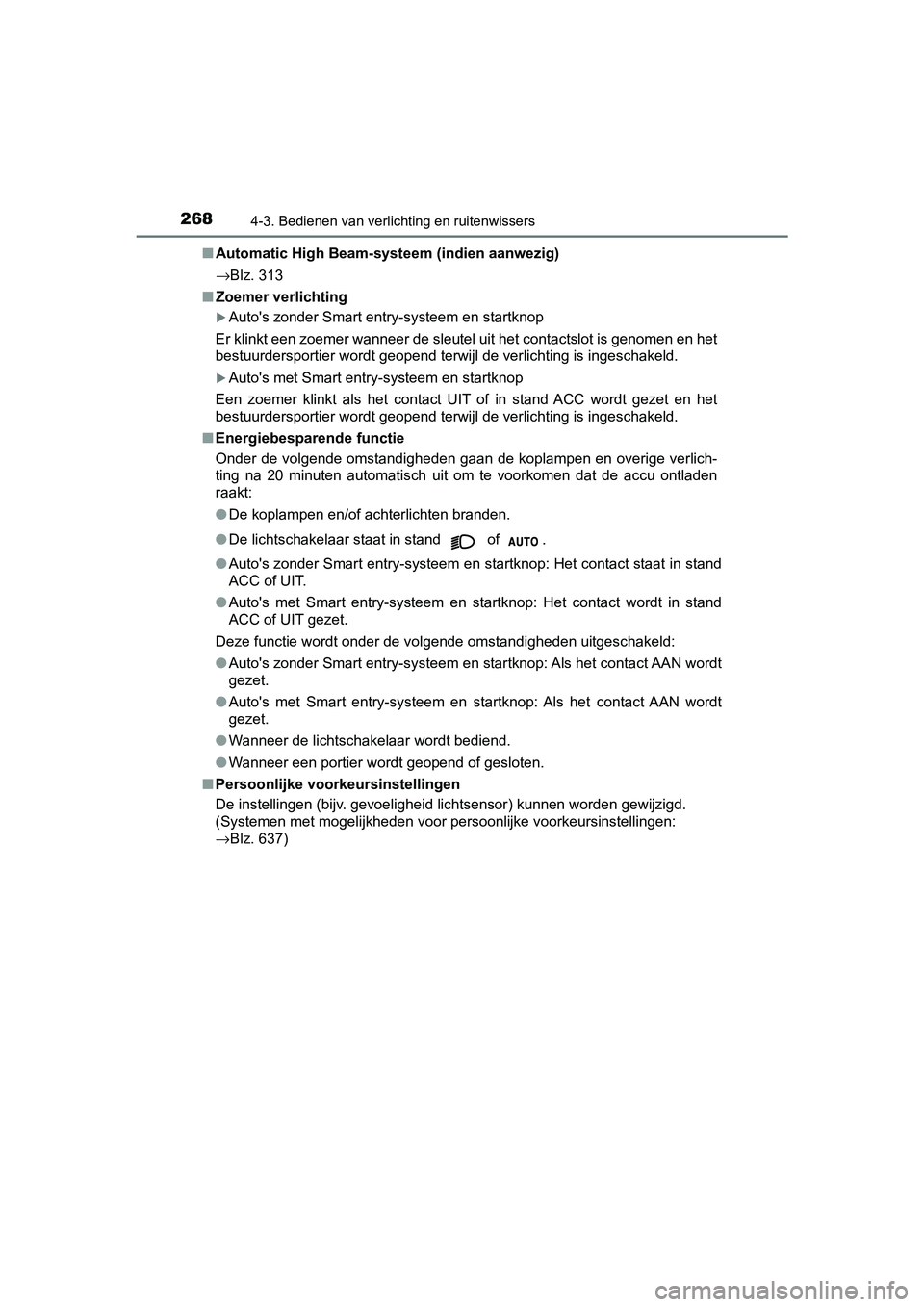

Page 268 of 668

2684-3. Bedienen van verlichting en ruitenwissers
YARIS_HV_OM_Europe_OM52C96E■
Automatic High Beam-systeem (indien aanwezig)
→Blz. 313
■ Zoemer verlichting
Auto's zonder Smart entry-systeem en startknop
Er klinkt een zoemer wanneer de sleutel uit het contactslot is genomen en het
bestuurdersportier wordt geopend terwijl de verlichting is inge schakeld.
Auto's met Smart entry-systeem en startknop
Een zoemer klinkt als het contact UIT of in stand ACC wordt gez et en het
bestuurdersportier wordt geopend terwijl de verlichting is inge schakeld.
■ Energiebesparende functie
Onder de volgende omstandigheden gaan de koplampen en overige v erlich-
ting na 20 minuten automatisch uit om te voorkomen dat de accu ontladen
raakt:
● De koplampen en/of achterlichten branden.
● De lichtschakelaar staat in stand of .
● Auto's zonder Smart entry-systeem en startknop: Het contact staat in stand
ACC of UIT.
● Auto's met Smart entry-systeem en startknop: Het contact wordt in stand
ACC of UIT gezet.
Deze functie wordt onder de volgende omstandigheden uitgeschake ld:
● Auto's zonder Smart entry-systeem en startknop: Als het contact A A N w o r d t
gezet.
● Auto's met Smart entry-systeem en startknop: Als het contact AA N wordt
gezet.
● Wanneer de lichtschakelaar wordt bediend.
● Wanneer een portier wordt geopend of gesloten.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsensor) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 637)
YARIS_HV_OM_Europe_OM52C96E.boo k Page 268 Wednesday, February 14, 2018 2:57 PM
