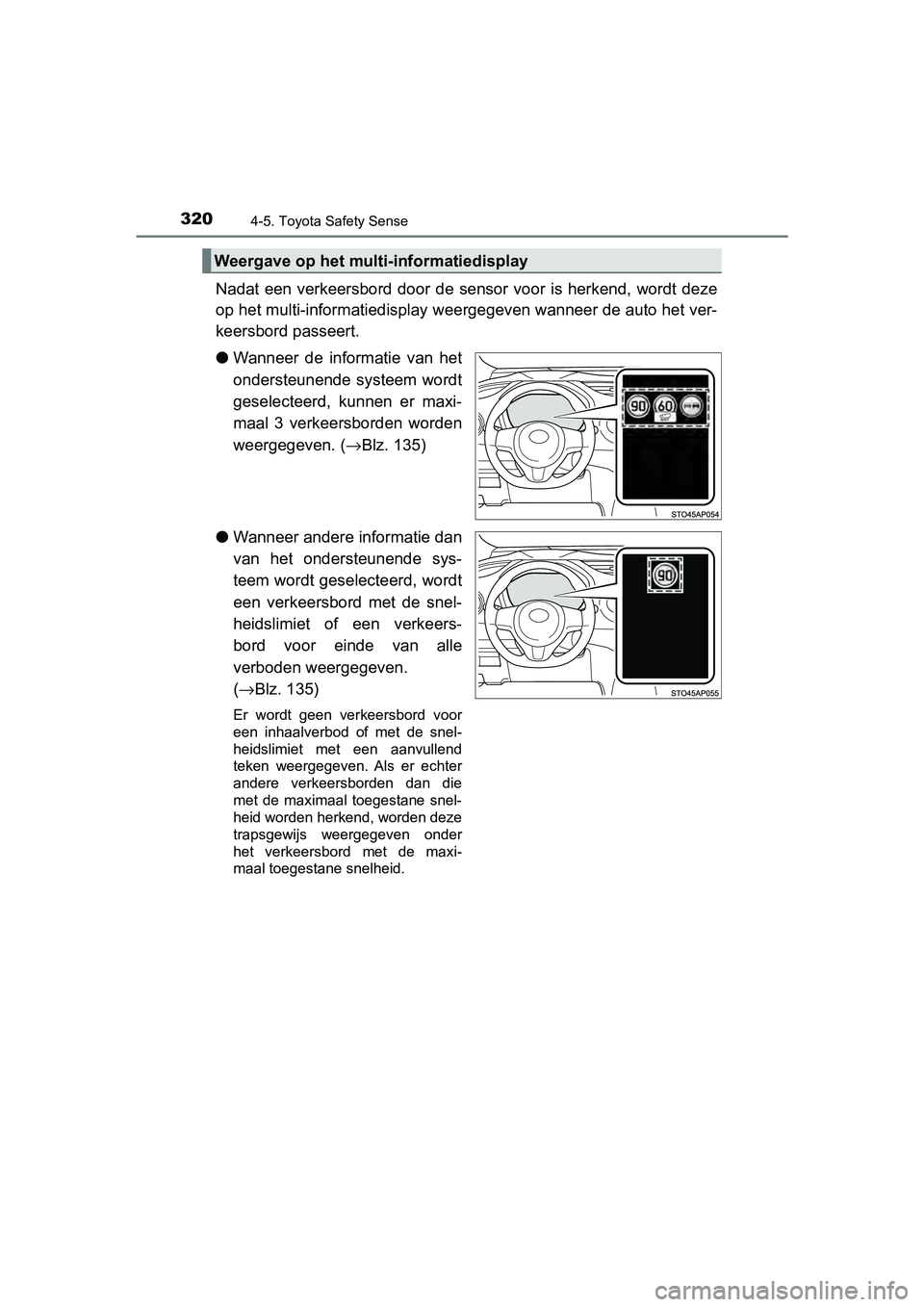

3204-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C96E
Nadat een verkeersbord door de sensor voor is herkend, wordt deze
op het multi-informatiedisplay weergegeven wanneer de auto het ver-
keersbord passeert.
● Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd, kunnen er maxi-
maal 3 verkeersborden worden
weergegeven. ( →Blz. 135)
● Wanneer andere informatie dan
van het ondersteunende sys-
teem wordt geselecteerd, wordt
een verkeersbord met de snel-
heidslimiet of een verkeers-
bord voor einde van alle
verboden weergegeven.
(→ Blz. 135)
Er wordt geen verkeersbord voor
een inhaalverbod of met de snel-
heidslimiet met een aanvullend
teken weergegeven. Als er echter
andere verkeersborden dan die
met de maximaal toegestane snel-
heid worden herkend, worden deze
trapsgewijs weergegeven onder
het verkeersbord met de maxi-
maal toegestane snelheid.
Weergave op het multi-informatiedisplay
YARIS_HV_OM_Europe_OM52C96E.boo k Page 320 Wednesday, February 14, 2018 2:57 PM

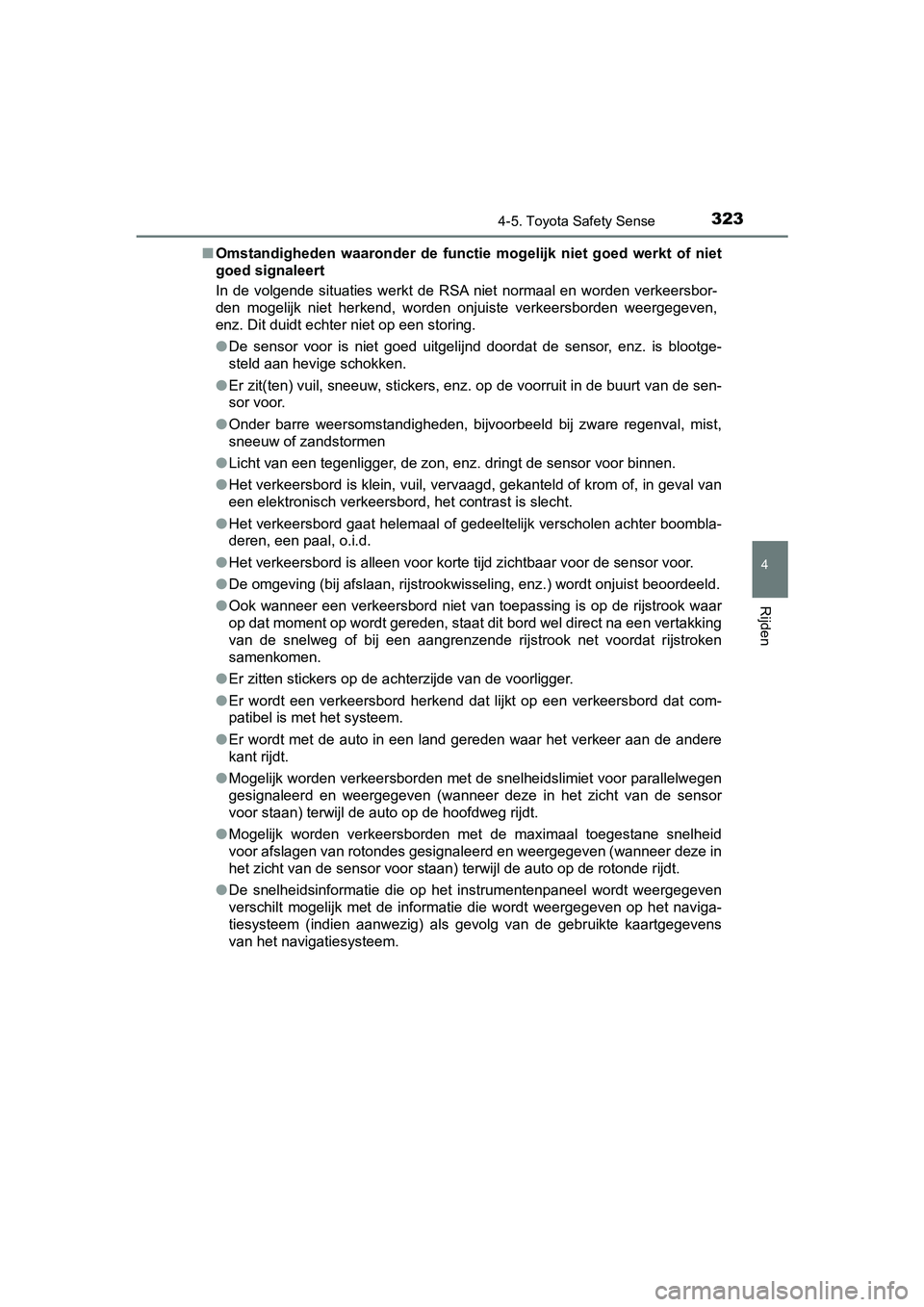

3234-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52C96E■
Omstandigheden waaronder de functie mogelijk niet goed werkt of niet
goed signaleert
In de volgende situaties werkt de RSA niet normaal en worden verkeersbor-
den mogelijk niet herkend, worden onjuiste verkeersborden weerg egeven,
enz. Dit duidt echter niet op een storing.
● De sensor voor is niet goed uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de b uurt van de sen-
sor voor.
● Onder barre weersomstandigheden, bijvoorbeeld bij zware regenva l, mist,
sneeuw of zandstormen
● Licht van een tegenligger, de zon, enz. dringt de sensor voor binnen.
● Het verkeersbord is klein, vuil, vervaagd, gekanteld of krom of , in geval van
een elektronisch verkeersbord, het contrast is slecht.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achte r boombla-
deren, een paal, o.i.d.
● Het verkeersbord is alleen voor korte tijd zichtbaar voor de se nsor voor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjui st beoordeeld.
● Ook wanneer een verkeersbord niet van toepassing is op de rijst rook waar
op dat moment op wordt gereden, staat dit bord wel direct na ee n vertakking
van de snelweg of bij een aangrenzende rijstrook net voordat ri jstroken
samenkomen.
● Er zitten stickers op de achterzijde van de voorligger.
● Er wordt een verkeersbord herkend dat lijkt op een verkeersbord dat com-
patibel is met het systeem.
● Er wordt met de auto in een land gereden waar het verkeer aan d e andere
kant rijdt.
● Mogelijk worden verkeersborden met de snelheidslimiet voor para llelwegen
gesignaleerd en weergegeven (wanneer deze in het zicht van de s ensor
voor staan) terwijl de auto op de hoofdweg rijdt.
● Mogelijk worden verkeersborden met de maximaal toegestane snelh eid
voor afslagen van rotondes gesignaleerd en weergegeven (wanneer deze in
het zicht van de sensor voor staan) terwijl de auto op de rotonde rijdt.
● De snelheidsinformatie die op het instrumentenpaneel wordt weer gegeven
verschilt mogelijk met de informatie die wordt weergegeven op het naviga-
tiesysteem (indien aanwezig) als gevolg van de gebruikte kaartgegevens
van het navigatiesysteem.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 323 Wednesday, February 14, 2018 2:57 PM

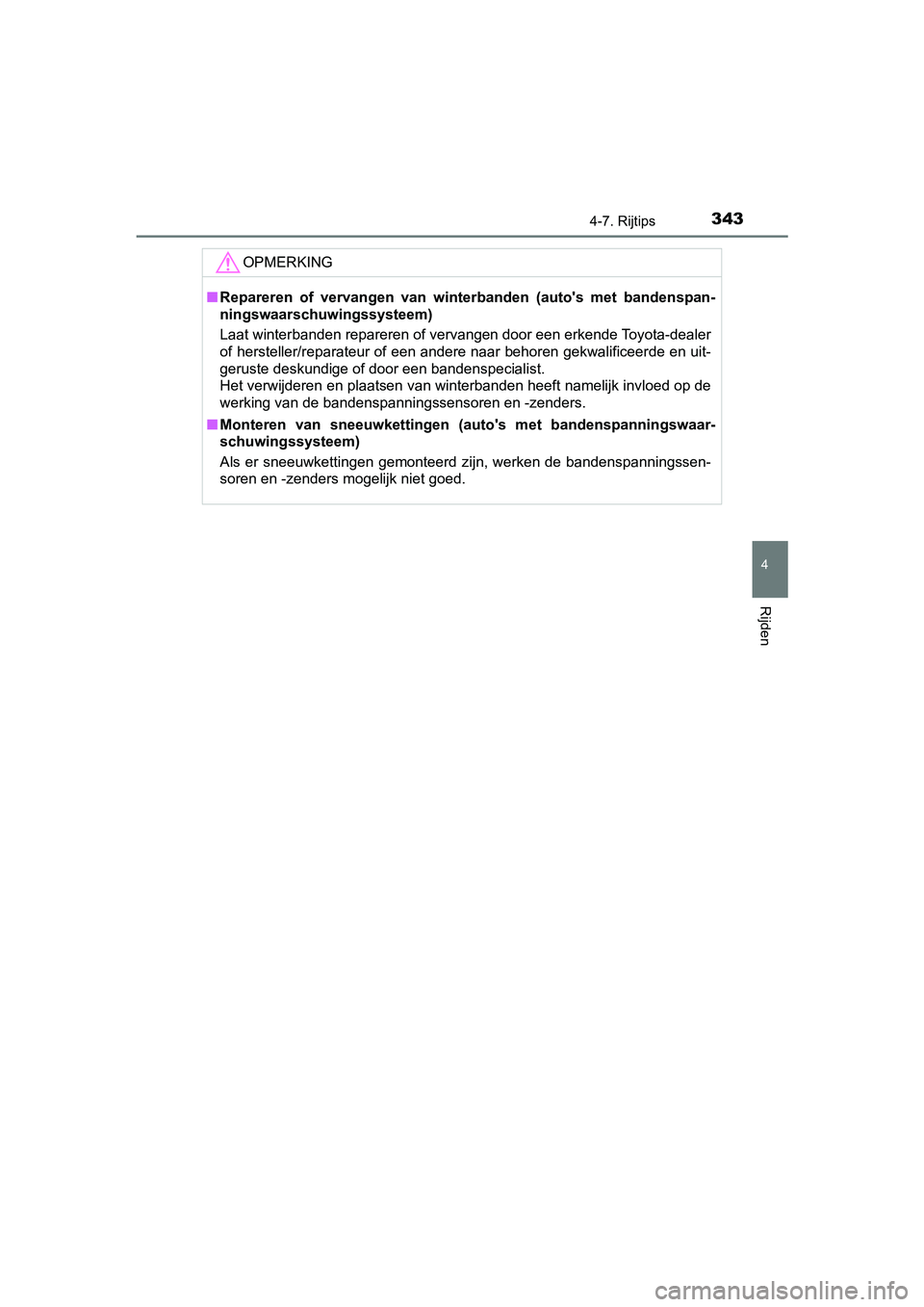

3434-7. Rijtips
4
Rijden
YARIS_HV_OM_Europe_OM52C96E
OPMERKING
■Repareren of vervangen van winterbanden (auto's met bandenspan-
ningswaarschuwingssysteem)
Laat winterbanden repareren of vervangen door een erkende Toyot a-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uit-
geruste deskundige of door een bandenspecialist.
Het verwijderen en plaatsen van winterbanden heeft namelijk invloed op de
werking van de bandenspanningssensoren en -zenders.
■ Monteren van sneeuwkettingen (au to's met bandenspanningswaar-
schuwingssysteem)
Als er sneeuwkettingen gemonteerd zijn, werken de bandenspanningssen-
soren en -zenders mogelijk niet goed.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 343 Wednesday, February 14, 2018 2:57 PM

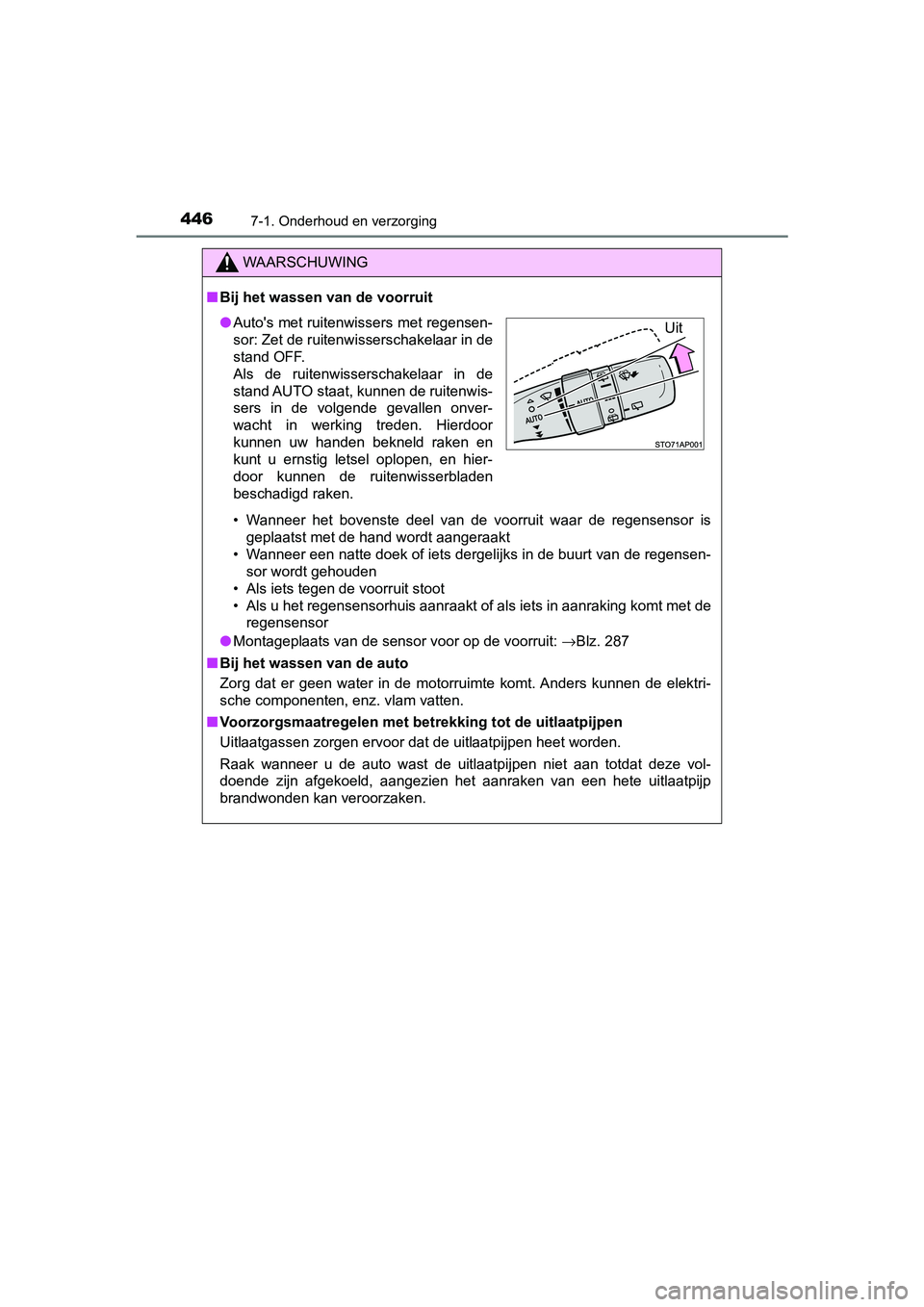

4467-1. Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52C96E
WAARSCHUWING
■Bij het wassen van de voorruit
• Wanneer het bovenste deel van de voorruit waar de regensensor is
geplaatst met de hand wordt aangeraakt
• Wanneer een natte doek of iets dergelijks in de buurt van de regensen- sor wordt gehouden
• Als iets tegen de voorruit stoot
• Als u het regensensorhuis aanraakt of als iets in aanraking ko mt met de
regensensor
● Montageplaats van de sensor voor op de voorruit: →Blz. 287
■ Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Anders kunnen de elektri-
sche componenten, enz. vlam vatten.
■ Voorzorgsmaatregelen met be trekking tot de uitlaatpijpen
Uitlaatgassen zorgen ervoor dat de uitlaatpijpen heet worden.
Raak wanneer u de auto wast de uitlaatpijpen niet aan totdat de ze vol-
doende zijn afgekoeld, aangezien het aanraken van een hete uitl aatpijp
brandwonden kan veroorzaken.
● Auto's met ruitenwissers met regensen-
sor: Zet de ruitenwisserschakelaar in de
stand OFF.
Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onver-
wacht in werking treden. Hierdoor
kunnen uw handen bekneld raken en
kunt u ernstig letsel oplopen, en hier-
door kunnen de ruitenwisserbladen
beschadigd raken.Uit
YARIS_HV_OM_Europe_OM52C96E.boo k Page 446 Wednesday, February 14, 2018 2:57 PM

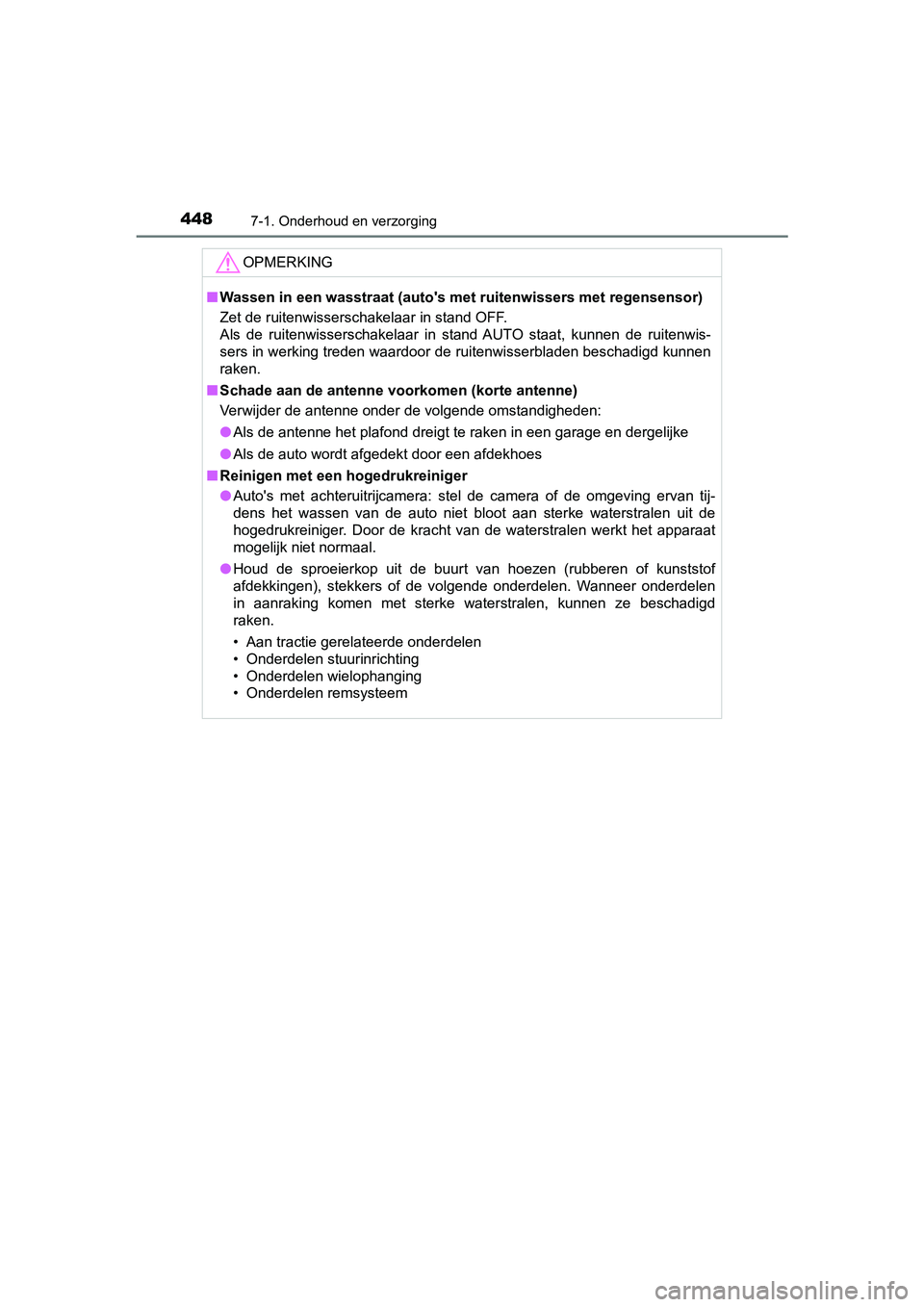

4487-1. Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52C96E
OPMERKING
■Wassen in een wasstraat (auto's m et ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand OFF.
Als de ruitenwisserschakelaar in stand AUTO staat, kunnen de ru itenwis-
sers in werking treden waardoor de ruitenwisserbladen beschadigd kunnen
raken.
■ Schade aan de antenne voorkomen (korte antenne)
Verwijder de antenne onder de volgende omstandigheden:
● Als de antenne het plafond dreigt te raken in een garage en der gelijke
● Als de auto wordt afgedekt door een afdekhoes
■ Reinigen met een hogedrukreiniger
● Auto's met achteruitrijcamera: stel de camera of de omgeving er van tij-
dens het wassen van de auto niet bloot aan sterke waterstralen uit de
hogedrukreiniger. Door de kracht van de waterstralen werkt het apparaat
mogelijk niet normaal.
● Houd de sproeierkop uit de buurt van hoezen (rubberen of kunststof
afdekkingen), stekkers of de volgende onderdelen. Wanneer onderdelen
in aanraking komen met sterke waterstralen, kunnen ze beschadig d
raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
YARIS_HV_OM_Europe_OM52C96E.boo k Page 448 Wednesday, February 14, 2018 2:57 PM

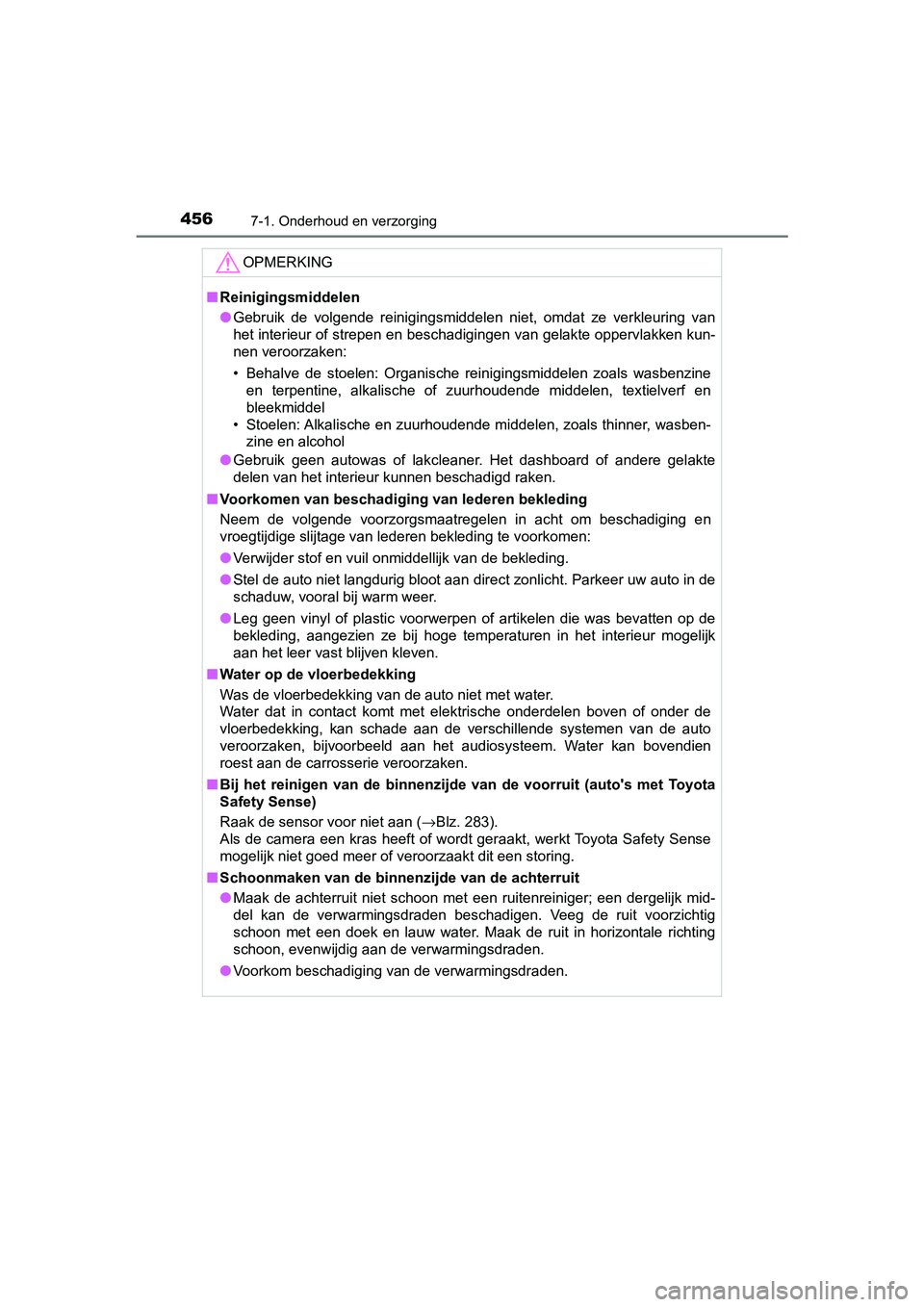

4567-1. Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52C96E
OPMERKING
■Reinigingsmiddelen
● Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van
het interieur of strepen en beschadigingen van gelakte oppervla kken kun-
nen veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasben zine
en terpentine, alkalische of zuurhoudende middelen, textielverf en
bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasben- zine en alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gel akte
delen van het interieur kunnen beschadigd raken.
■ Voorkomen van beschadigin g van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging e n
vroegtijdige slijtage van lederen bekleding te voorkomen:
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevat ten op de
bekleding, aangezien ze bij hoge temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
■ Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen boven of o nder de
vloerbedekking, kan schade aan de verschillende systemen van de auto
veroorzaken, bijvoorbeeld aan het audiosysteem. Water kan boven dien
roest aan de carrosserie veroorzaken.
■ Bij het reinigen van de binnenzi jde van de voorruit (auto's met Toyota
Safety Sense)
Raak de sensor voor niet aan ( →Blz. 283).
Als de camera een kras heeft of wordt geraakt, werkt Toyota Saf ety Sense
mogelijk niet goed meer of veroorzaakt dit een storing.
■ Schoonmaken van de binnenzijde van de achterruit
● Maak de achterruit niet schoon met een ruitenreiniger; een dergelijk mid-
del kan de verwarmingsdraden beschadigen. Veeg de ruit voorzich tig
schoon met een doek en lauw water. Maak de ruit in horizontale richting
schoon, evenwijdig aan de verwarmingsdraden.
● Voorkom beschadiging van de verwarmingsdraden.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 456 Wednesday, February 14, 2018 2:57 PM

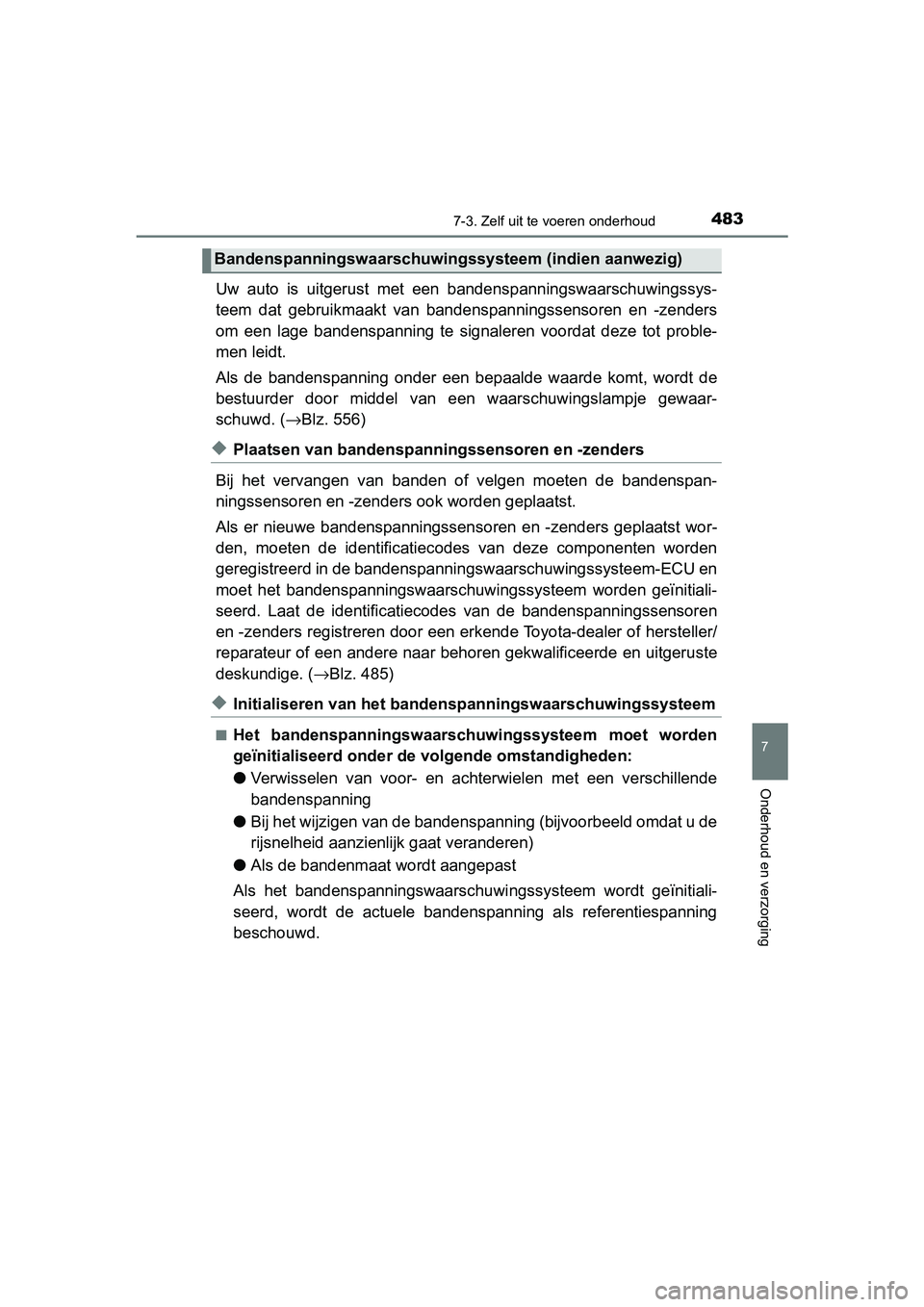

4837-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52C96E
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van band enspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( →Blz. 556)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zender s ook worden geplaatst.
Als er nieuwe bandenspanningssens oren en -zenders geplaatst wor-
den, moeten de identificatiec odes van deze componenten worden
geregistreerd in de bandenspanningswaarschuwingssysteem-ECU en
moet het bandenspanningswaarschuwingssysteem worden geïnitiali-
seerd. Laat de identificatiecode s van de bandenspanningssensore n
en -zenders registreren door een erkende Toyota-dealer of herst eller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste
deskundige. ( →Blz. 485)
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
● Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
● Bij het wijzigen van de bandenspa nning (bijvoorbeeld omdat u de
rijsnelheid aanzienlijk gaat veranderen)
● Als de bandenmaat wordt aangepast
Als het bandenspanningswaarschuwi ngssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwing ssysteem (indien aanwezig)
YARIS_HV_OM_Europe_OM52C96E.boo k Page 483 Wednesday, February 14, 2018 2:57 PM

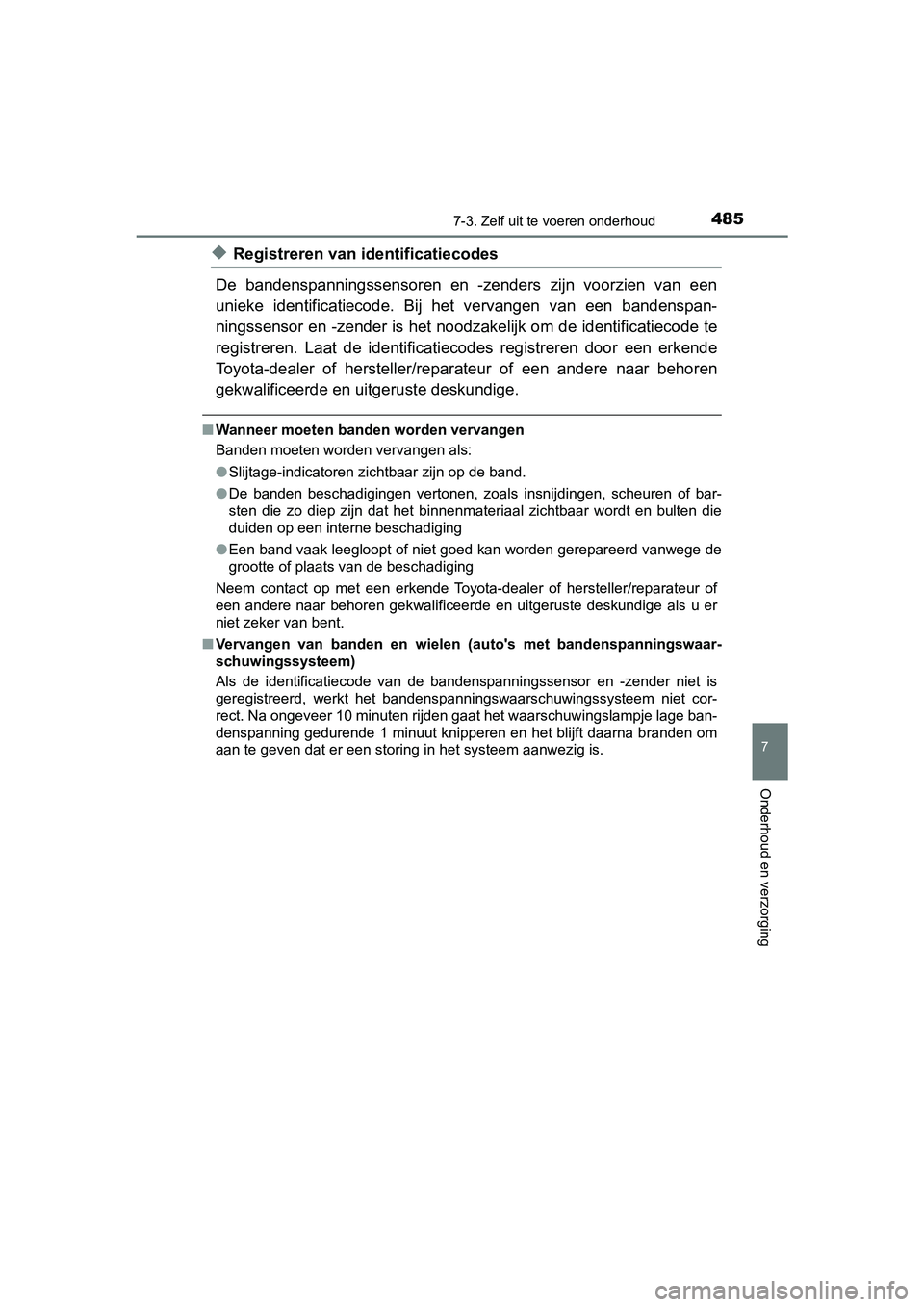

4857-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52C96E
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het no odzakelijk om de identificatiecode te
registreren. Laat de identificati ecodes registreren door een er kende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●Slijtage-indicatoren zichtbaar zijn op de band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt e n bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als u er
niet zeker van bent.
■ Vervangen van banden en wielen (auto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecode van de bandenspanningssensor en -zende r niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem ni et cor-
rect. Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna b randen om
aan te geven dat er een storing in het systeem aanwezig is.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 485 Wednesday, February 14, 2018 2:57 PM

4877-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52C96E■

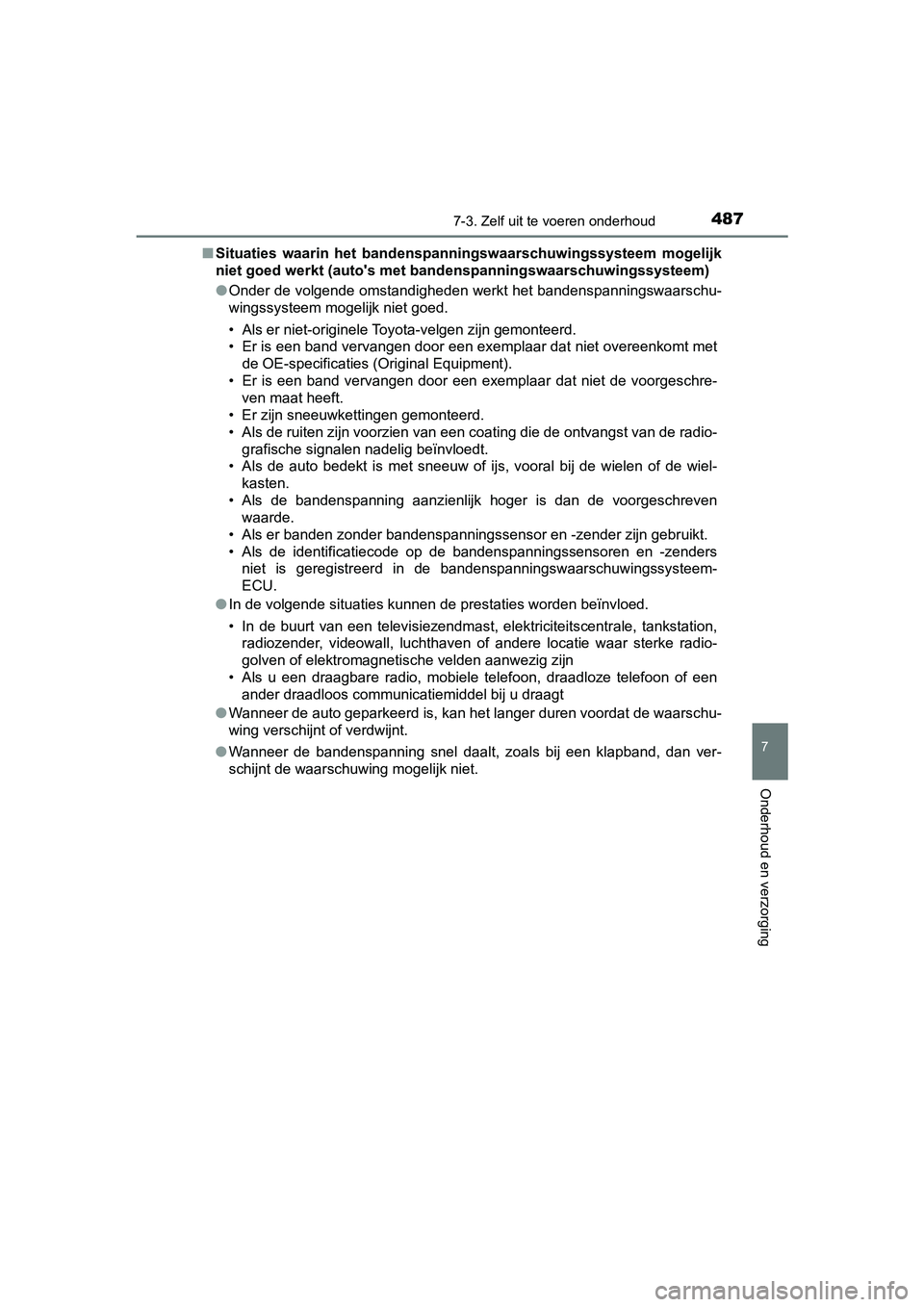

Situaties waarin het bandenspa nningswaarschuwingssysteem mogelijk
niet goed werkt (auto's met ba ndenspanningswaarschuwingssysteem )
● Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exemplaar dat niet overeenko mt met
de OE-specificaties (Original Equipment).
• Er is een band vervangen door een exemplaar dat niet de voorge schre-
ven maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst v an de radio-
grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wiel-
kasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschrev en
waarde.
• Als er banden zonder bandenspanningssensor en -zender zijn geb ruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zen ders
niet is geregistreerd in de bandenspanningswaarschuwingssysteem -
ECU.
● In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven of elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoo n of een
ander draadloos communicatiemiddel bij u draagt
● Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
● Wanneer de bandenspanning snel daalt, zoals bij een klapband, dan ver-
schijnt de waarschuwing mogelijk niet.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 487 Wednesday, February 14, 2018 2:57 PM

4887-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52C96E■

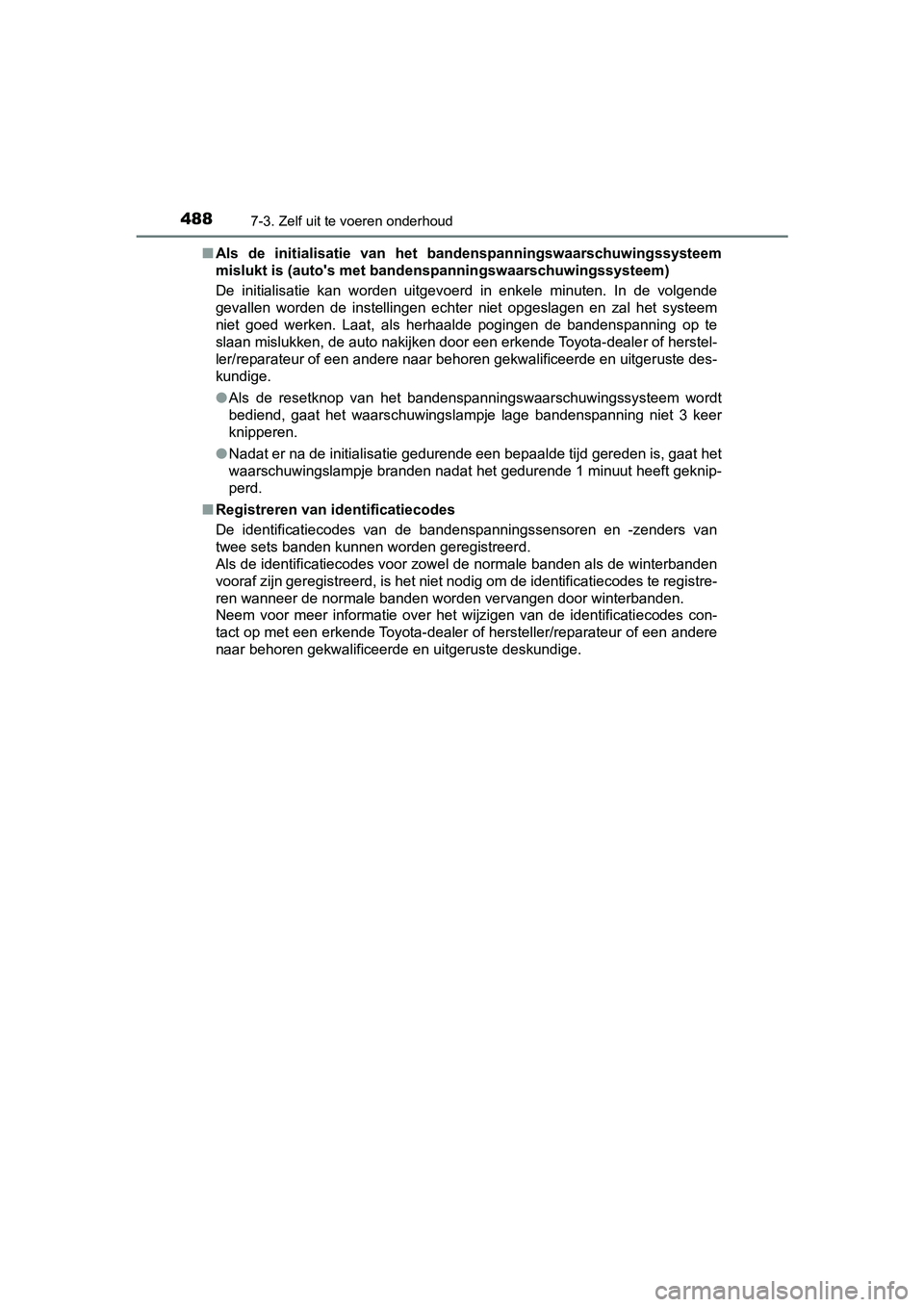

Als de initialisatie van het bandenspanningswaarschuwingssysteem
mislukt is (auto's met bande nspanningswaarschuwingssysteem)
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal h et systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspannin g op te
slaan mislukken, de auto nakijken door een erkende Toyota-deale r of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Als de resetknop van het bandenspanningswaarschuwingssysteem wo rdt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
● Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
■ Registreren van identificatiecodes
De identificatiecodes van de bandenspanningssensoren en -zender s van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de w interbanden
vooraf zijn geregistreerd, is het niet nodig om de identificati ecodes te registre-
ren wanneer de normale banden worden vervangen door winterbande n.
Neem voor meer informatie over het wijzigen van de identificati ecodes con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 488 Wednesday, February 14, 2018 2:57 PM
