sensor TOYOTA YARIS HATCHBACK 2018 Instructieboekje (in Dutch)

2734-3. Bedienen van verlichting en ruitenwissers
4
Rijden
YARIS_HV_OM_Europe_OM52C96E

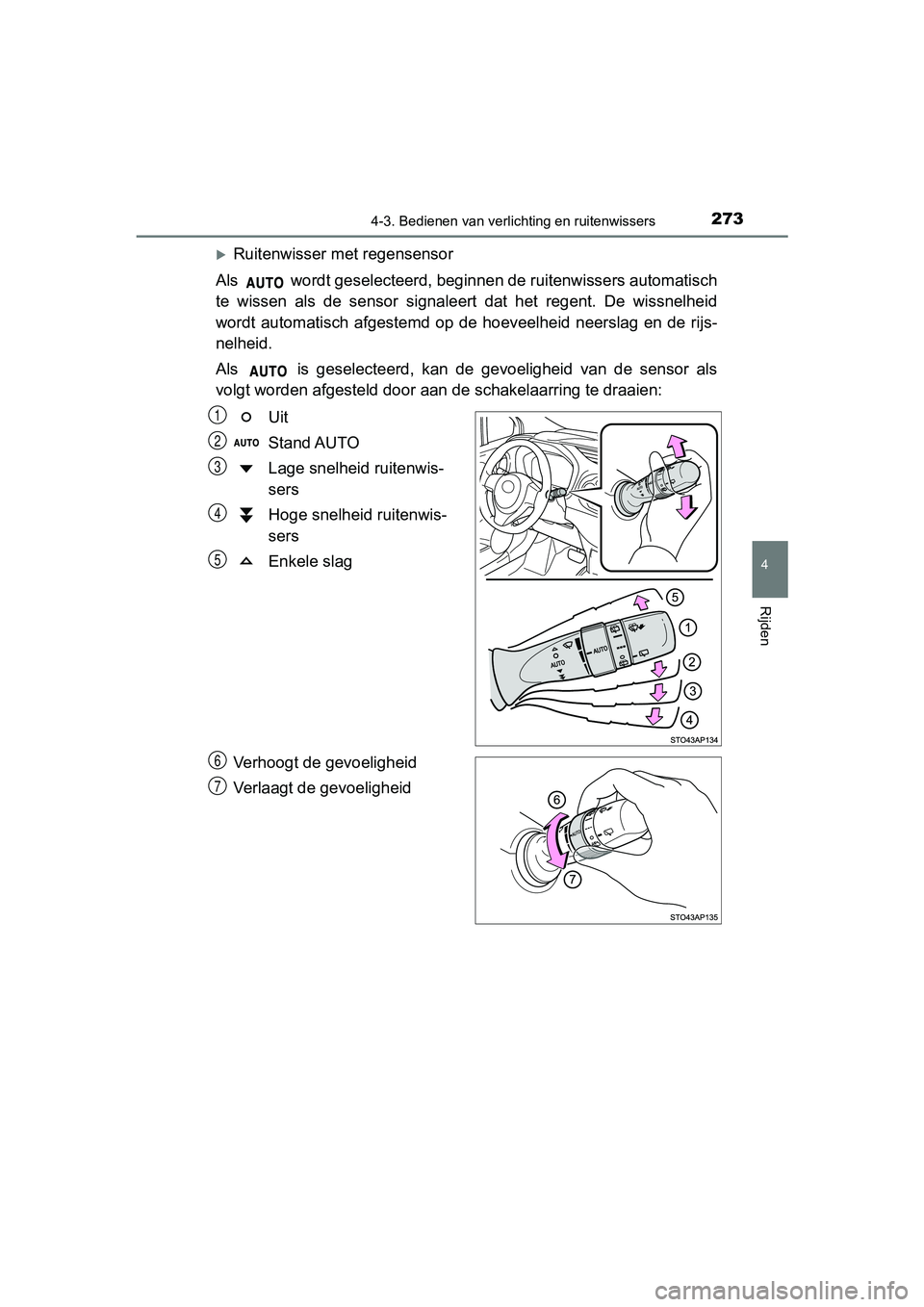

Ruitenwisser met regensensor
Als wordt geselecteerd, begi nnen de ruitenwissers automatisch
te wissen als de sensor signaleert dat het regent. De wissnelhe id
wordt automatisch afgestemd op de hoeveelheid neerslag en de ri js-
nelheid.
Als is geselecteerd, kan de gevoeligheid van de sensor als
volgt worden afgesteld door aan de schakelaarring te draaien:
Uit
Stand AUTO
Lage snelheid ruitenwis-
sers
Hoge snelheid ruitenwis-
sers
Enkele slag
Verhoogt de gevoeligheid
Verlaagt de gevoeligheid
1
2
3
4
5
6
7
YARIS_HV_OM_Europe_OM52C96E.boo k Page 273 Wednesday, February 14, 2018 2:57 PM

2744-3. Bedienen van verlichting en ruitenwissers
YARIS_HV_OM_Europe_OM52C96E

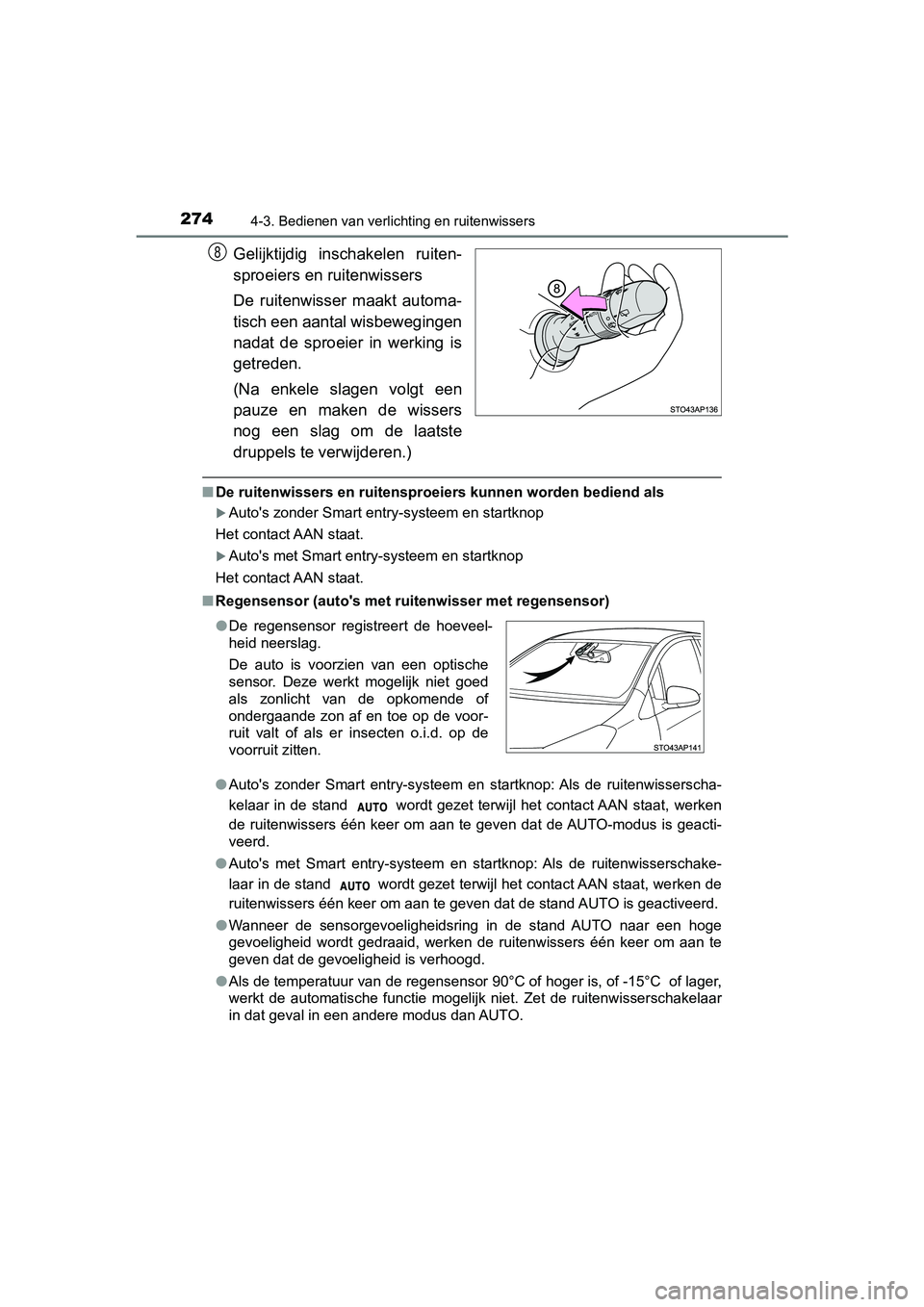

Gelijktijdig inschakelen ruiten-
sproeiers en ruitenwissers
De ruitenwisser maakt automa-
tisch een aantal wisbewegingen
nadat de sproeier in werking is
getreden.
(Na enkele slagen volgt een
pauze en maken de wissers
nog een slag om de laatste
druppels te verwijderen.)
■De ruitenwissers en ruitensproe iers kunnen worden bediend als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■ Regensensor (auto's met ruitenwisser met regensensor)
●Auto's zonder Smart entry-systeem en startknop: Als de ruitenwisserscha-
kelaar in de stand wordt gezet terwijl het contact AAN staat, werken
de ruitenwissers één keer om aan te geven dat de AUTO-modus is geacti-
veerd.
● Auto's met Smart entry-systeem en startknop: Als de ruitenwisserschake-
laar in de stand wordt gezet terwijl het contact AAN staat, we rken de
ruitenwissers één keer om aan te geven dat de stand AUTO is gea ctiveerd.
● Wanneer de sensorgevoeligheidsring in de stand AUTO naar een ho ge
gevoeligheid wordt gedraaid, werken de ruitenwissers één keer o m aan te
geven dat de gevoeligheid is verhoogd.
● Als de temperatuur van de regensensor 90°C of hoger is, of -15° C of lager,
werkt de automatische functie mogelijk niet. Zet de ruitenwisserschakelaar
in dat geval in een andere modus dan AUTO.
8
● De regensensor registreert de hoeveel-
heid neerslag.
De auto is voorzien van een optische
sensor. Deze werkt mogelijk niet goed
als zonlicht van de opkomende of
ondergaande zon af en toe op de voor-
ruit valt of als er insecten o.i.d. op de
voorruit zitten.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 274 Wednesday, February 14, 2018 2:57 PM

2754-3. Bedienen van verlichting en ruitenwissers
4
Rijden
YARIS_HV_OM_Europe_OM52C96E■

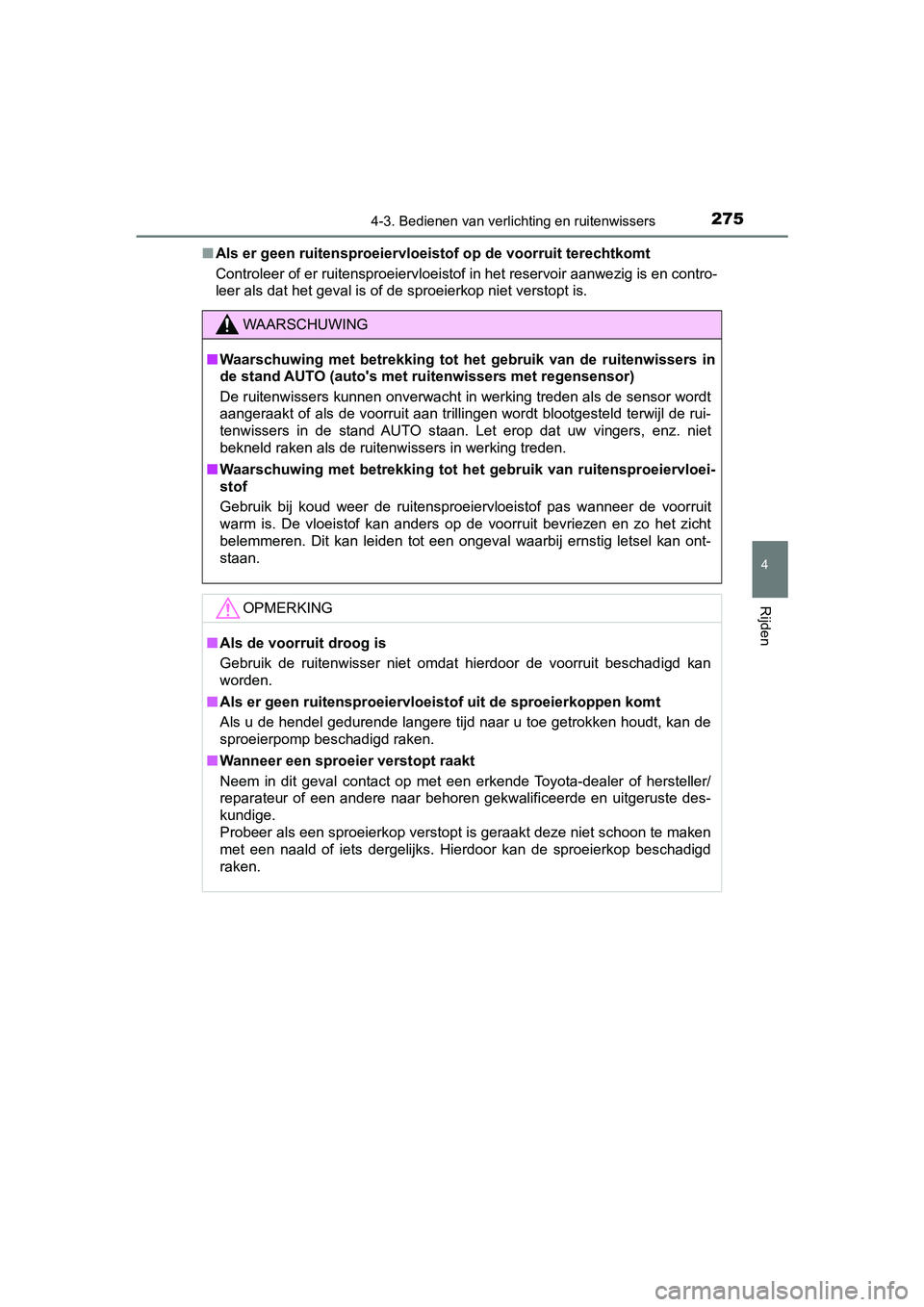

Als er geen ruitensproeiervloeist of op de voorruit terechtkomt
Controleer of er ruitensproeiervloeistof in het reservoir aanwe zig is en contro-
leer als dat het geval is of de sproeierkop niet verstopt is.
WAARSCHUWING
■ Waarschuwing met betrekking tot h et gebruik van de ruitenwissers in
de stand AUTO (auto's met ruitenwissers met regensensor)
De ruitenwissers kunnen onverwacht in werking treden als de sen sor wordt
aangeraakt of als de voorruit aan trillingen wordt blootgesteld terwijl de rui-
tenwissers in de stand AUTO staan. Let erop dat uw vingers, enz . niet
bekneld raken als de ruitenwissers in werking treden.
■ Waarschuwing met betrekking tot h et gebruik van ruitensproeiervloei-
stof
Gebruik bij koud weer de ruitensproeiervloeistof pas wanneer de voorruit
warm is. De vloeistof kan anders op de voorruit bevriezen en zo het zicht
belemmeren. Dit kan leiden tot een ongeval waarbij ernstig lets el kan ont-
staan.
OPMERKING
■ Als de voorruit droog is
Gebruik de ruitenwisser niet omdat hierdoor de voorruit beschad igd kan
worden.
■ Als er geen ruitensproeiervloeistof uit de sproeierkoppen komt
Als u de hendel gedurende langere tijd naar u toe getrokken hou dt, kan de
sproeierpomp beschadigd raken.
■ Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige.
Probeer als een sproeierkop verstopt is geraakt deze niet schoon te maken
met een naald of iets dergelijks. Hierdoor kan de sproeierkop beschadigd
raken.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 275 Wednesday, February 14, 2018 2:57 PM

2834-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52C96E

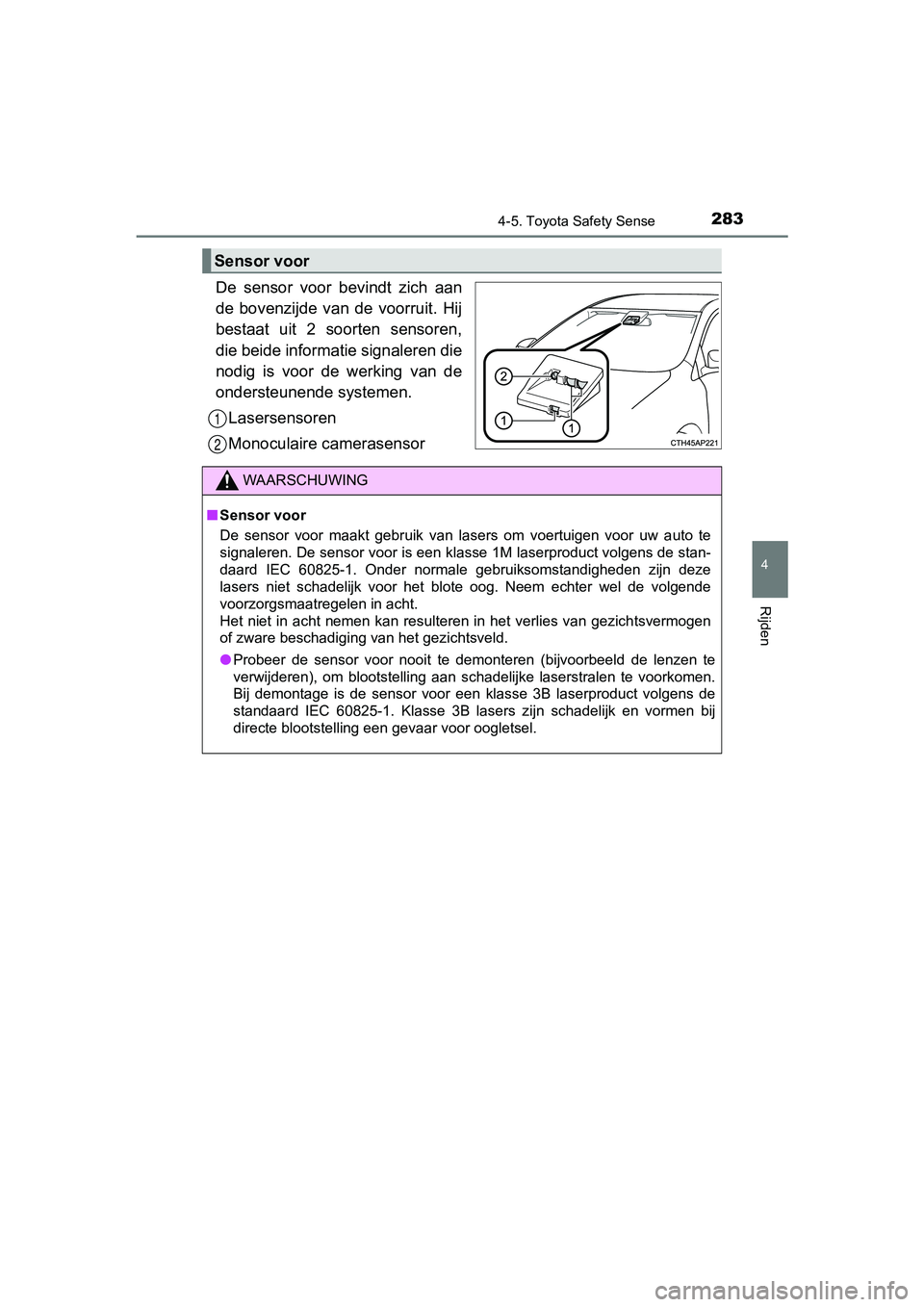

De sensor voor bevindt zich aan
de bovenzijde van de voorruit. Hij
bestaat uit 2 soorten sensoren,
die beide informatie signaleren die
nodig is voor de werking van de
ondersteunende systemen.Lasersensoren
Monoculaire camerasensor
Sensor voor
1
2
WAARSCHUWING
■ Sensor voor
De sensor voor maakt gebruik van lasers om voertuigen voor uw a uto te
signaleren. De sensor voor is een klasse 1M laserproduct volgens de stan-
daard IEC 60825-1. Onder normale gebruiksomstandigheden zijn de ze
lasers niet schadelijk voor het blote oog. Neem echter wel de v olgende
voorzorgsmaatregelen in acht.
Het niet in acht nemen kan resulteren in het verlies van gezich tsvermogen
of zware beschadiging van het gezichtsveld.
● Probeer de sensor voor nooit te demonteren (bijvoorbeeld de lenzen te
verwijderen), om blootstelling aan schadelijke laserstralen te voorkomen.
Bij demontage is de sensor voor een klasse 3B laserproduct volg ens de
standaard IEC 60825-1. Klasse 3B lasers zijn schadelijk en vorm en bij
directe blootstelling een gevaar voor oogletsel.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 283 Wednesday, February 14, 2018 2:57 PM

2844-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C96E
WAARSCHUWING

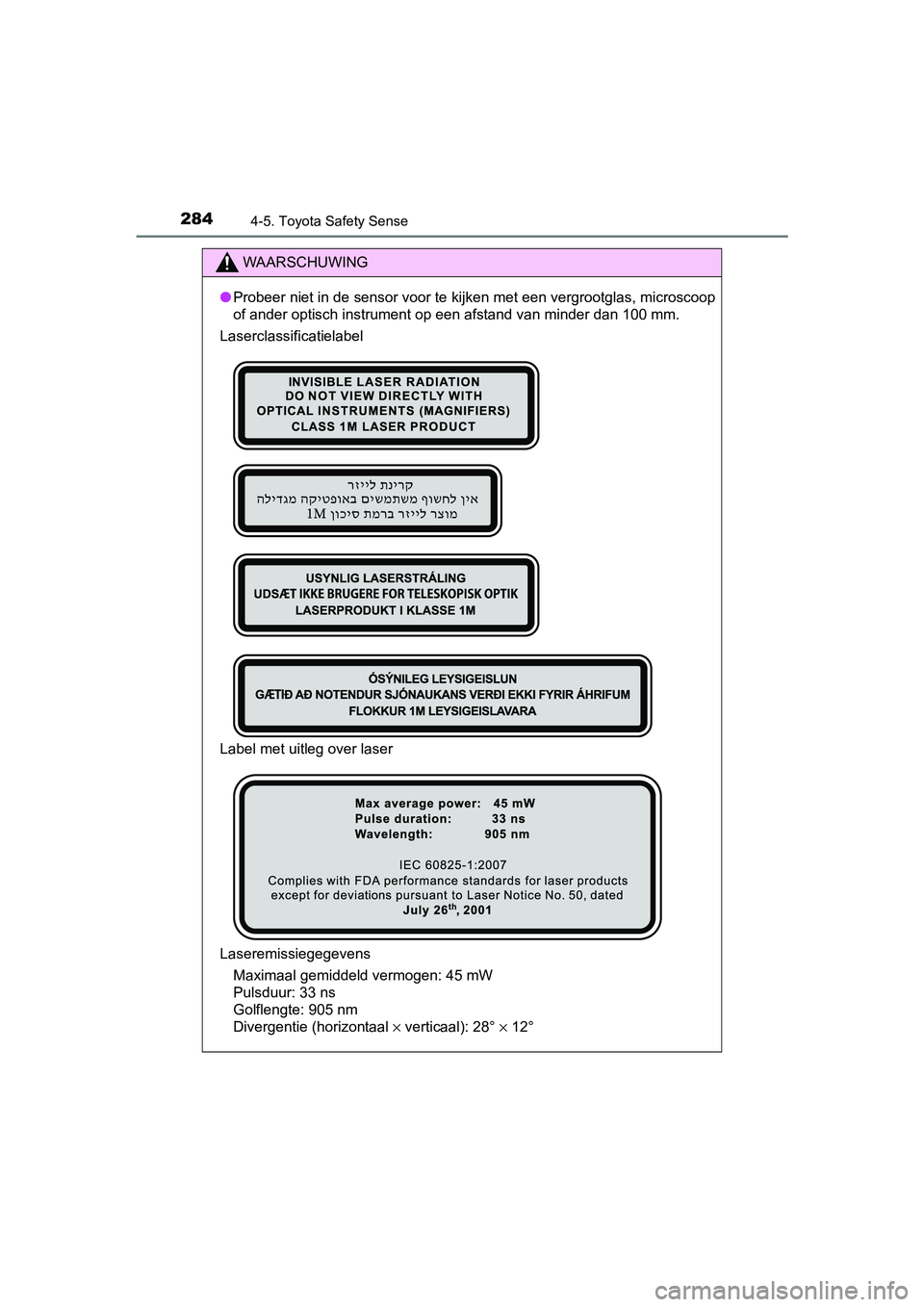

●Probeer niet in de sensor voor te kijken met een vergrootglas, microscoop
of ander optisch instrument op een afstand van minder dan 100 m m.
Laserclassificatielabel
Label met uitleg over laser
Laseremissiegegevens Maximaal gemiddeld vermogen: 45 mW
Pulsduur: 33 ns
Golflengte: 905 nm
Divergentie (horizontaal × verticaal): 28° × 12°
YARIS_HV_OM_Europe_OM52C96E.boo k Page 284 Wednesday, February 14, 2018 2:57 PM

2854-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52C96E
WAARSCHUWING

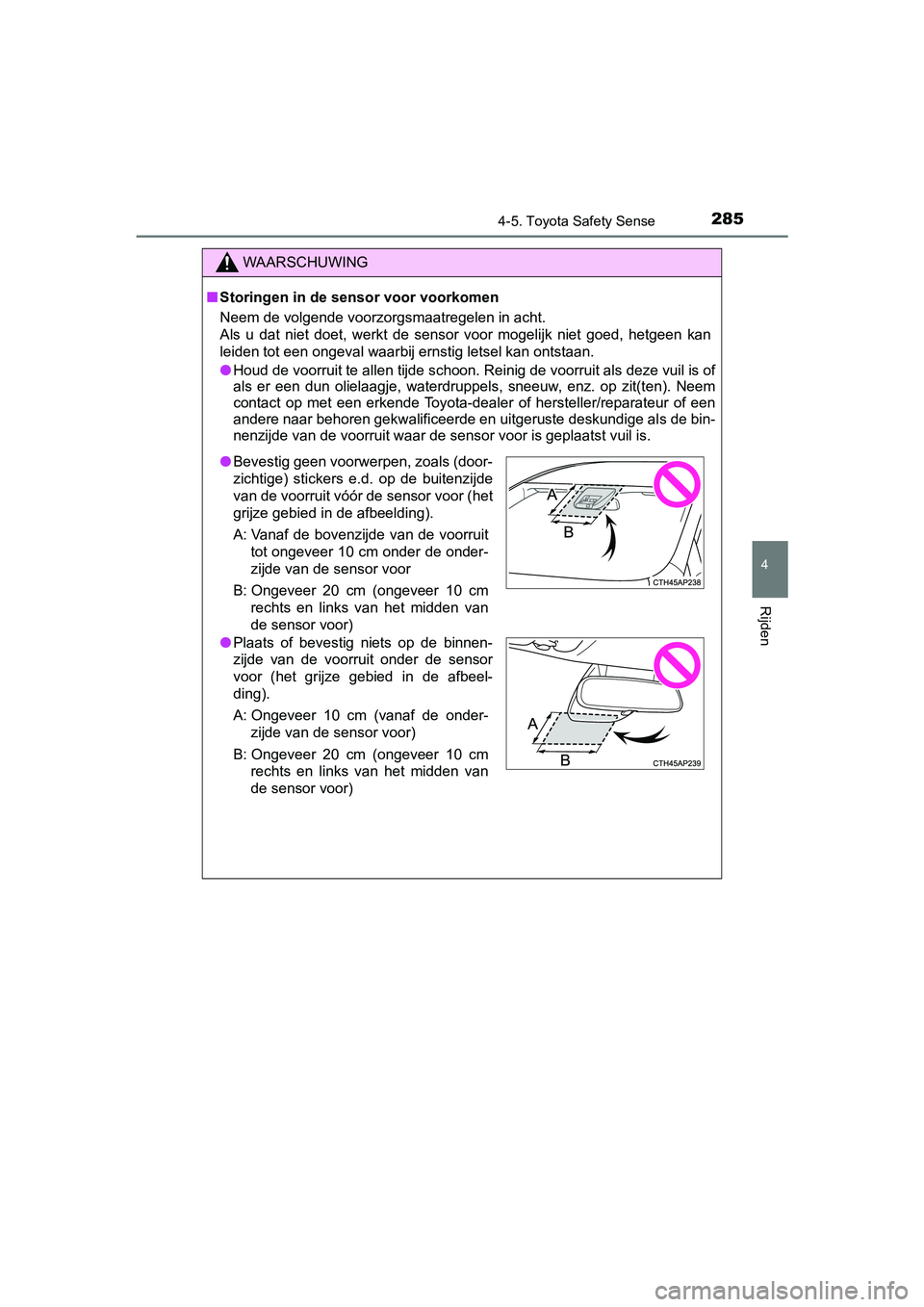

■Storingen in de sensor voor voorkomen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de sensor voor mogelijk niet goed, h etgeen kan
leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de voorruit te allen tijde schoon. Reinig de voorruit als deze vuil is of
als er een dun olielaagje, waterdruppels, sneeuw, enz. op zit(t en). Neem
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige al s de bin-
nenzijde van de voorruit waar de sensor voor is geplaatst vuil is.
●Bevestig geen voorwerpen, zoals (door-
zichtige) stickers e.d. op de buitenzijde
van de voorruit vóór de sensor voor (het
grijze gebied in de afbeelding).
A: Vanaf de bovenzijde van de voorruit
tot ongeveer 10 cm onder de onder-
zijde van de sensor voor
B: Ongeveer 20 cm (ongeveer 10 cm rechts en links van het midden van
de sensor voor)
● Plaats of bevestig niets op de binnen-
zijde van de voorruit onder de sensor
voor (het grijze gebied in de afbeel-
ding).
A: Ongeveer 10 cm (vanaf de onder-
zijde van de sensor voor)
B: Ongeveer 20 cm (ongeveer 10 cm rechts en links van het midden van
de sensor voor)
YARIS_HV_OM_Europe_OM52C96E.boo k Page 285 Wednesday, February 14, 2018 2:57 PM

2864-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C96E
WAARSCHUWING

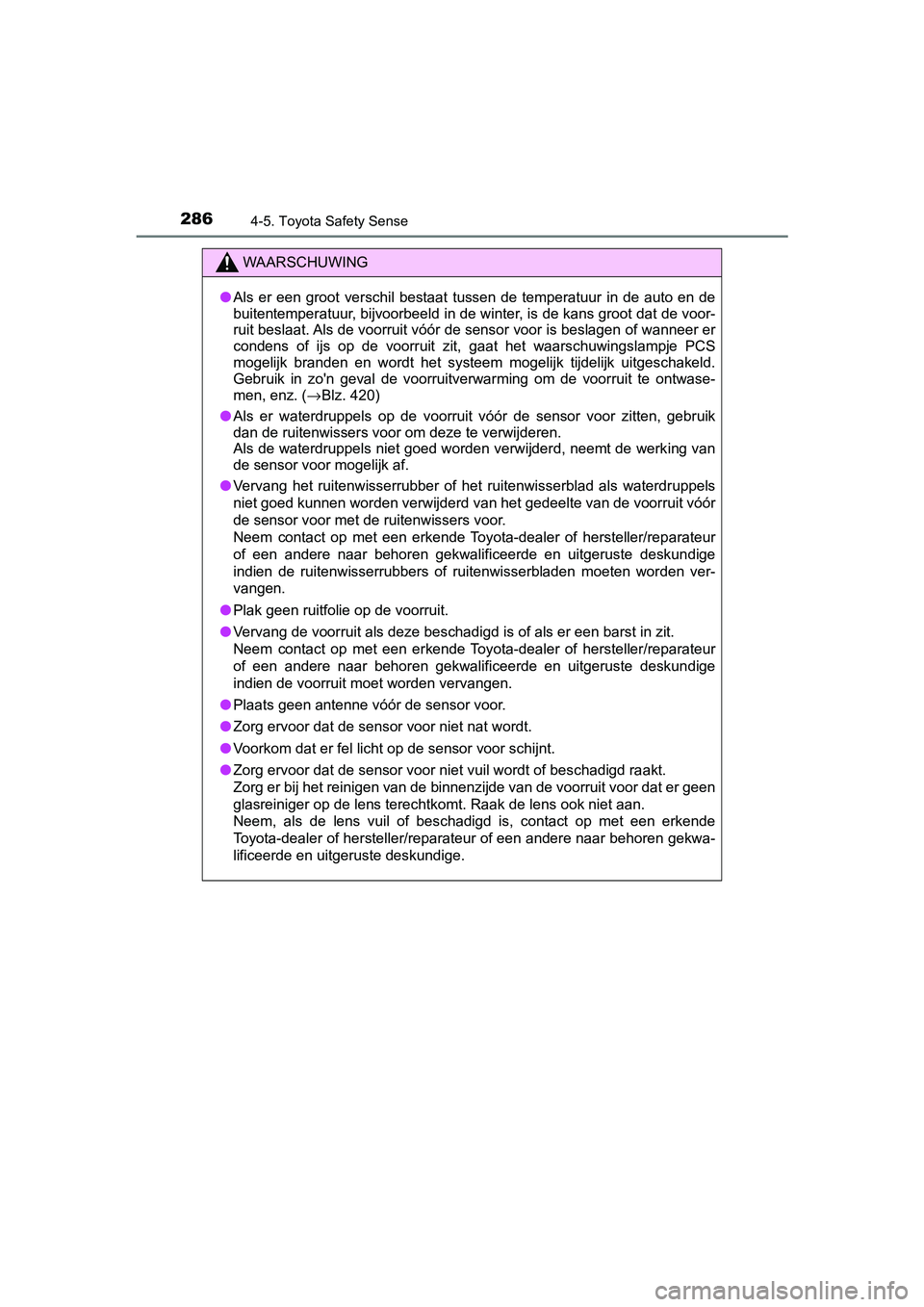

●Als er een groot verschil bestaat tussen de temperatuur in de a uto en de
buitentemperatuur, bijvoorbeeld in de winter, is de kans groot dat de voor-
ruit beslaat. Als de voorruit vóór de sensor voor is beslagen o f wanneer er
condens of ijs op de voorruit zit, gaat het waarschuwingslampje PCS
mogelijk branden en wordt het systeem mogelijk tijdelijk uitgeschakeld.
Gebruik in zo'n geval de voorruitverwarming om de voorruit te o ntwase-
men, enz. ( →Blz. 420)
● Als er waterdruppels op de voorruit vóór de sensor voor zitten, gebruik
dan de ruitenwissers voor om deze te verwijderen.
Als de waterdruppels niet goed worden verwijderd, neemt de werk ing van
de sensor voor mogelijk af.
● Vervang het ruitenwisserrubber of het ruitenwisserblad als waterdruppels
niet goed kunnen worden verwijderd van het gedeelte van de voor ruit vóór
de sensor voor met de ruitenwissers voor.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
indien de ruitenwisserrubbers of ruitenwisserbladen moeten word en ver-
vangen.
● Plak geen ruitfolie op de voorruit.
● Vervang de voorruit als deze beschadigd is of als er een barst in zit.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
indien de voorruit moet worden vervangen.
● Plaats geen antenne vóór de sensor voor.
● Zorg ervoor dat de sensor voor niet nat wordt.
● Voorkom dat er fel licht op de sensor voor schijnt.
● Zorg ervoor dat de sensor voor niet vuil wordt of beschadigd raakt.
Zorg er bij het reinigen van de binnenzijde van de voorruit voo r dat er geen
glasreiniger op de lens terechtkomt. Raak de lens ook niet aan.
Neem, als de lens vuil of beschadigd is, contact op met een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwa-
lificeerde en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 286 Wednesday, February 14, 2018 2:57 PM

2874-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52C96E
WAARSCHUWING

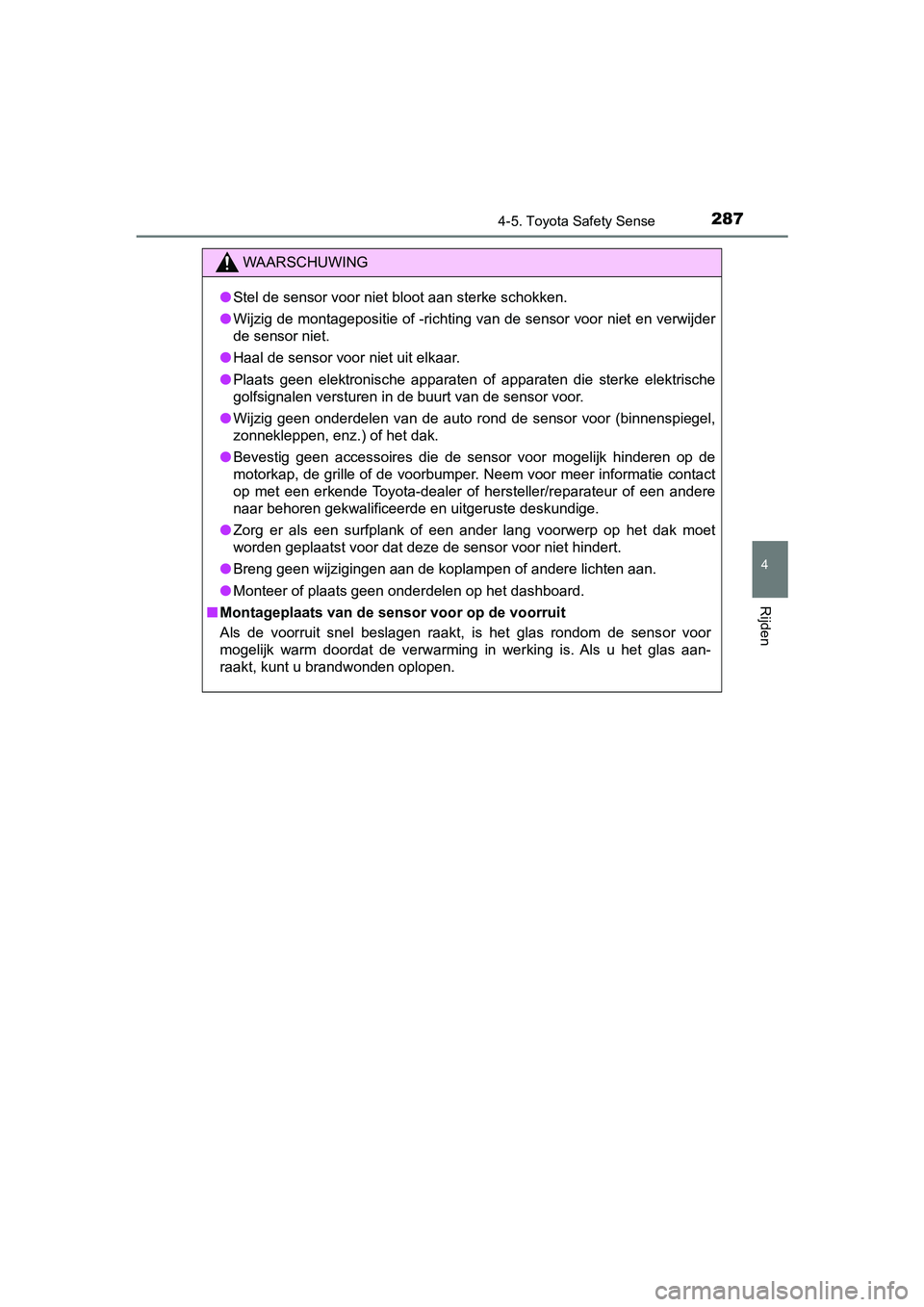

●Stel de sensor voor niet bloot aan sterke schokken.
● Wijzig de montagepositie of -richting van de sensor voor niet e n verwijder
de sensor niet.
● Haal de sensor voor niet uit elkaar.
● Plaats geen elektronische apparaten of apparaten die sterke elektrische
golfsignalen versturen in de buurt van de sensor voor.
● Wijzig geen onderdelen van de auto rond de sensor voor (binnens piegel,
zonnekleppen, enz.) of het dak.
● Bevestig geen accessoires die de sensor voor mogelijk hinderen op de
motorkap, de grille of de voorbumper. Neem voor meer informatie contact
op met een erkende Toyota-dealer of hersteller/reparateur of ee n andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Zorg er als een surfplank of een ander lang voorwerp op het dak moet
worden geplaatst voor dat deze de sensor voor niet hindert.
● Breng geen wijzigingen aan de koplampen of andere lichten aan.
● Monteer of plaats geen onderdelen op het dashboard.
■ Montageplaats van de sen sor voor op de voorruit
Als de voorruit snel beslagen raakt, is het glas rondom de sens or voor
mogelijk warm doordat de verwarming in werking is. Als u het gl as aan-
raakt, kunt u brandwonden oplopen.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 287 Wednesday, February 14, 2018 2:57 PM

2884-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C96E

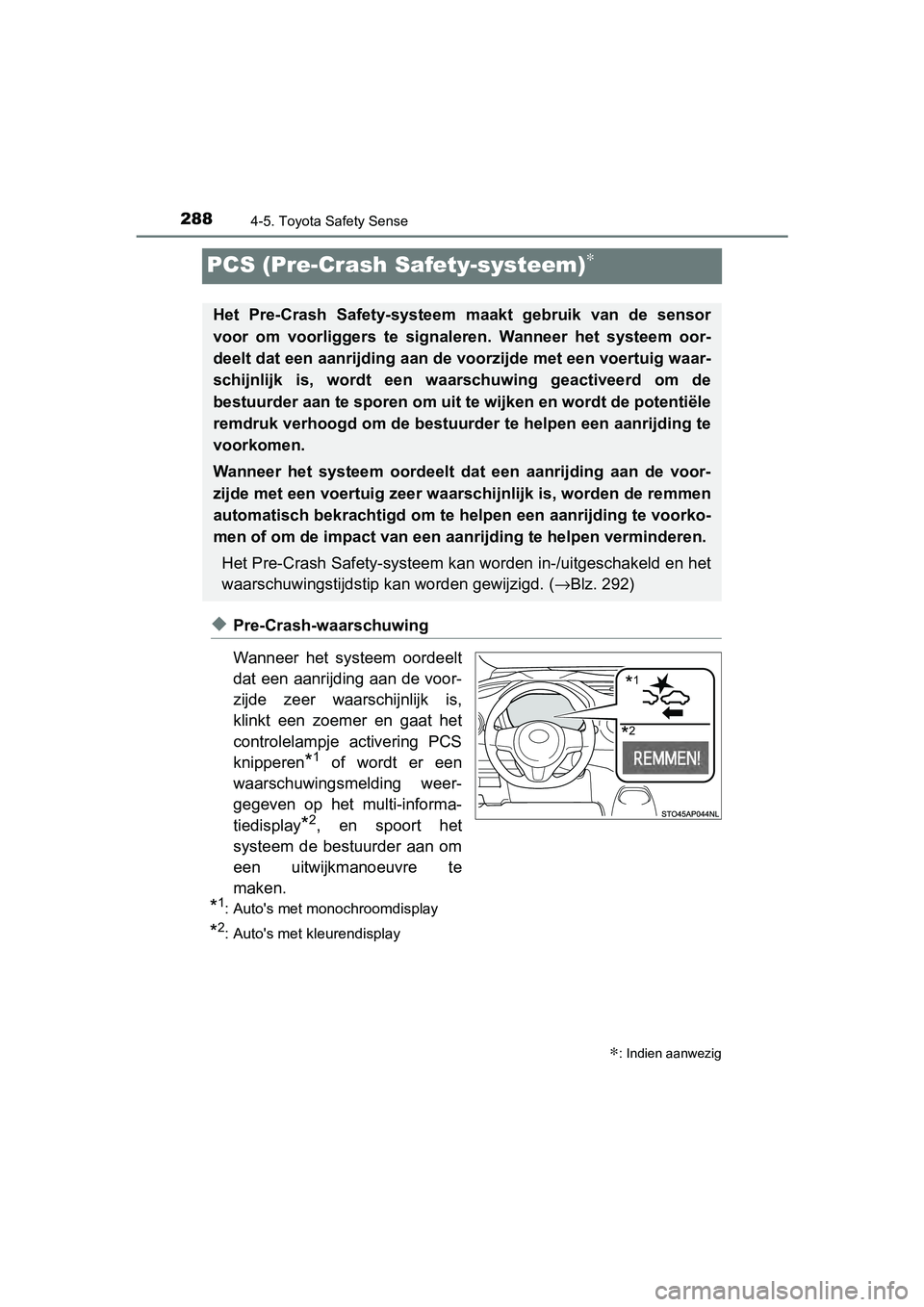

PCS (Pre-Crash Safety-systeem)∗
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde zeer waarschijnlijk is,
klinkt een zoemer en gaat het
controlelampje activering PCS
knipperen
*1 of wordt er een
waarschuwingsmelding weer-
gegeven op het multi-informa-
tiedisplay
*2, en spoort het
systeem de bestuurder aan om
een uitwijkmanoeuvre te
maken.
*1: Auto's met monochroomdisplay
*2: Auto's met kleurendisplay
∗: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van de sensor
voor om voorliggers te signale ren. Wanneer het systeem oor-
deelt dat een aanrijding aan de voorzijde met een voertuig waar -
schijnlijk is, wordt een waa rschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiël e
remdruk verhoogd om de bestuurder te helpen een aanrijding te
voorkomen.
Wanneer het systeem oordeelt dat een aanrijding aan de voor-
zijde met een voertuig zeer waarsc hijnlijk is, worden de remmen
automatisch bekrachtigd om te helpen een aanrijding te voorko-
men of om de impact van een aan rijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en he t
waarschuwingstijdstip k an worden gewijzigd. (→Blz. 292)
*1
*2
YARIS_HV_OM_Europe_OM52C96E.boo k Page 288 Wednesday, February 14, 2018 2:57 PM

2994-5. Toyota Safety Sense
4
Rijden

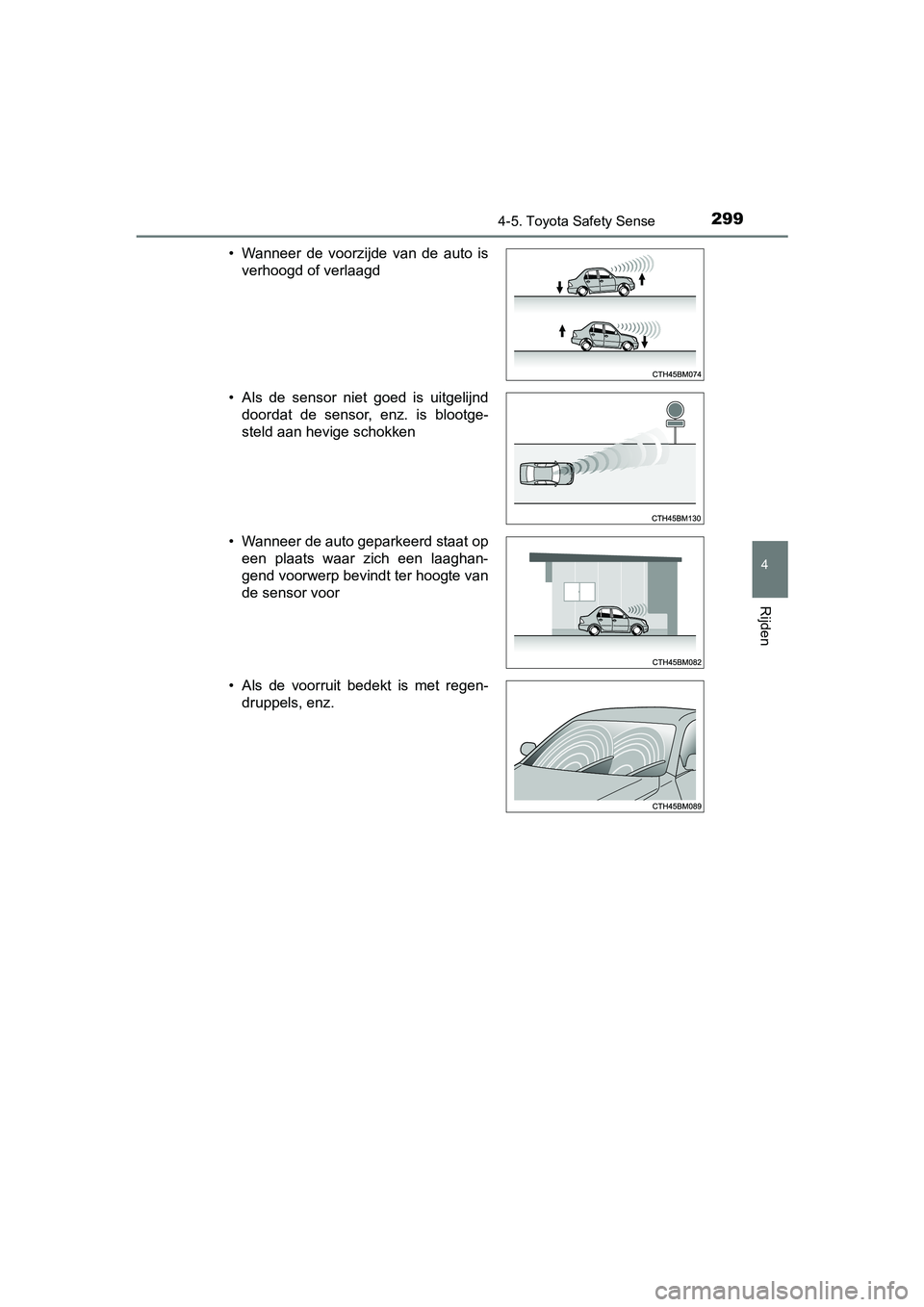

YARIS_HV_OM_Europe_OM52C96E• Wanneer de voorzijde van de auto is
verhoogd of verlaagd
• Als de sensor niet goed is uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken
• Wanneer de auto geparkeerd staat op een plaats waar zich een laaghan-
gend voorwerp bevindt ter hoogte van
de sensor voor
• Als de voorruit bedekt is met regen- druppels, enz.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 299 Wednesday, February 14, 2018 2:57 PM
