TOYOTA YARIS HATCHBACK 2018 Návod na použití (in Czech)

1212. Přístrojová deska
2
Přístrojová deska
YARIS_HV_OM_Europe_OM52C96CZ

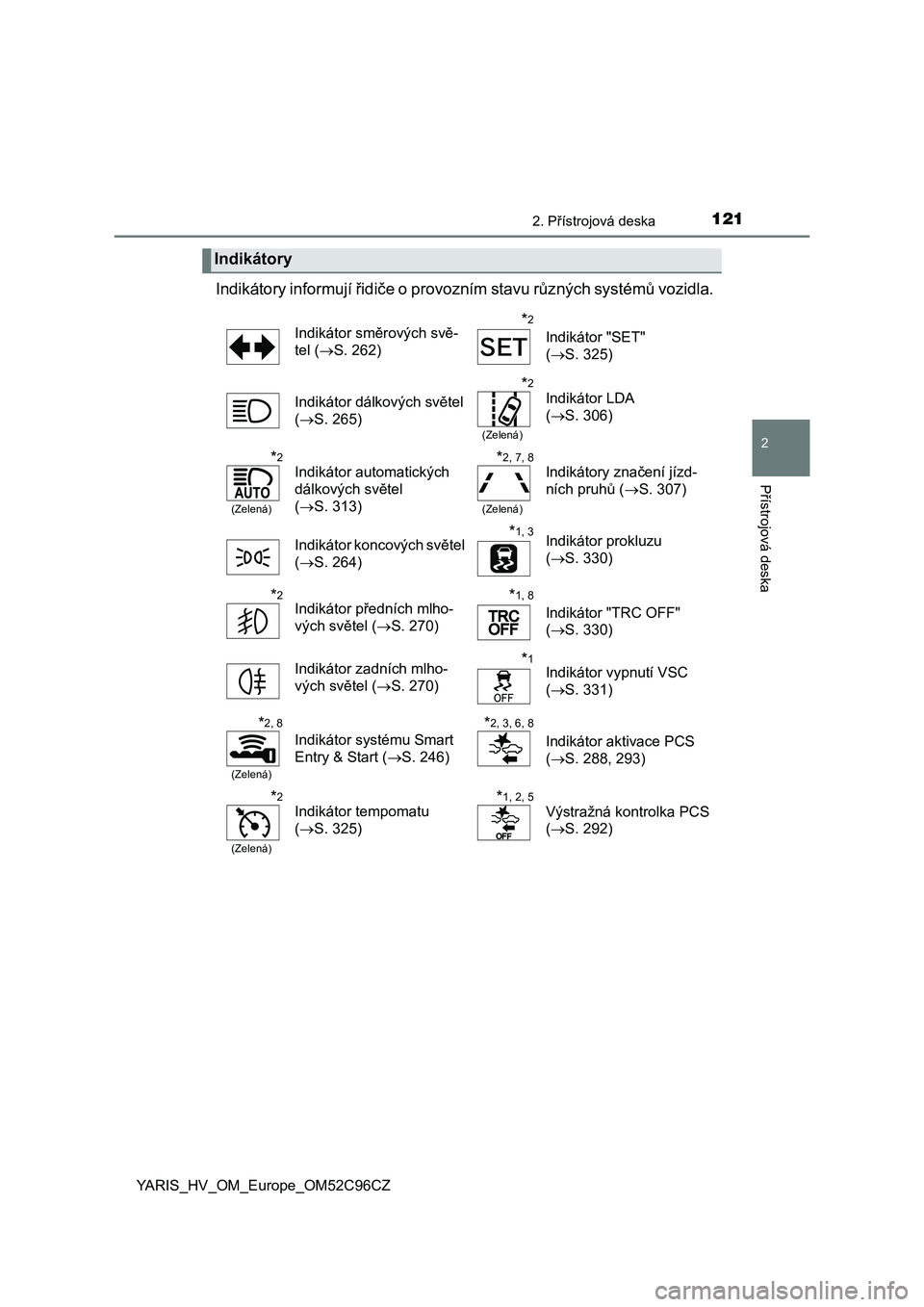

Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových svě-
tel (S. 262)*2
Indikátor "SET"
(S. 325)
Indikátor dálkových světel
(S. 265)
*2
(Zelená)
Indikátor LDA
(S. 306)
*2
(Zelená)
Indikátor automatických
dálkových světel
(S. 313)*2, 7, 8
(Zelená)
Indikátory značení jízd-
ních pruhů (S. 307)
Indikátor koncových světel
(S. 264)
*1, 3Indikátor prokluzu
(S. 330)
*2Indikátor předních mlho-
vých světel (S. 270)*1, 8
Indikátor "TRC OFF"
(S. 330)
Indikátor zadních mlho-
vých světel (S. 270)
*1Indikátor vypnutí VSC
(S. 331)
*2, 8
(Zelená)
Indikátor systému Smart
Entry & Start (S. 246)
*2, 3, 6, 8
Indikátor aktivace PCS
(S. 288, 293)
*2
(Zelená)
Indikátor tempomatu
(S. 325)*1, 2, 5
Výstražná kontrolka PCS
(S. 292)

1222. Přístrojová deska
YARIS_HV_OM_Europe_OM52C96CZ

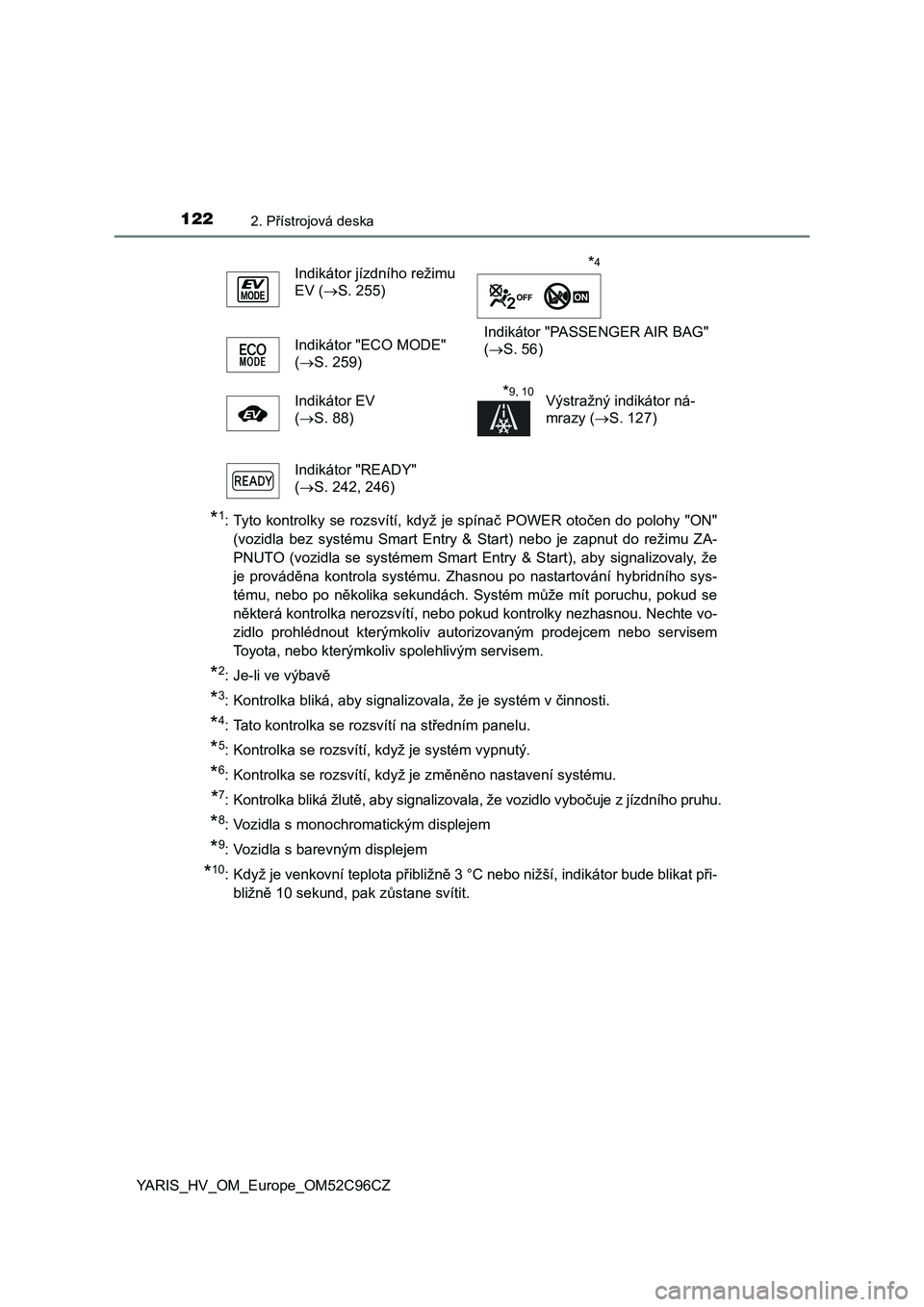

*1: Tyto kontrolky se rozsvítí, když je spínač POWER otočen do polohy "ON"
(vozidla bez systému Smart Entry & Start) nebo je zapnut do režimu ZA-
PNUTO (vozidla se systémem Smart Entry & Start), aby signalizovaly, že
je prováděna kontrola systému. Zhasnou po nastartování hybridního sys-
tému, nebo po několika sekundách. Systém může mít poruchu, pokud se
některá kontrolka nerozsvítí, nebo pokud kontrolky nezhasnou. Nechte vo-
zidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
*2: Je-li ve výbavě
*3: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*4: Tato kontrolka se rozsvítí na středním panelu.
*5: Kontrolka se rozsvítí, když je systém vypnutý.
*6: Kontrolka se rozsvítí, když je změněno nastavení systému.
*7: Kontrolka bliká žlutě, aby signalizovala, že vozidlo vybočuje z jízdního pruhu.
*8: Vozidla s monochromatickým displejem
*9: Vozidla s barevným displejem
*10: Když je venkovní teplota přibližně 3 °C nebo nižší, indikátor bude blikat při-
bližně 10 sekund, pak zůstane svítit.Indikátor jízdního režimu
EV (S. 255)
Indikátor "PASSENGER AIR BAG"
(S. 56) Indikátor "ECO MODE"
(S. 259)
Indikátor EV
(S. 88)
*9, 10Výstražný indikátor ná-
mrazy (S. 127)
Indikátor "READY"
(S. 242, 246)
*4

1232. Přístrojová deska
2
Přístrojová deska
YARIS_HV_OM_Europe_OM52C96CZ

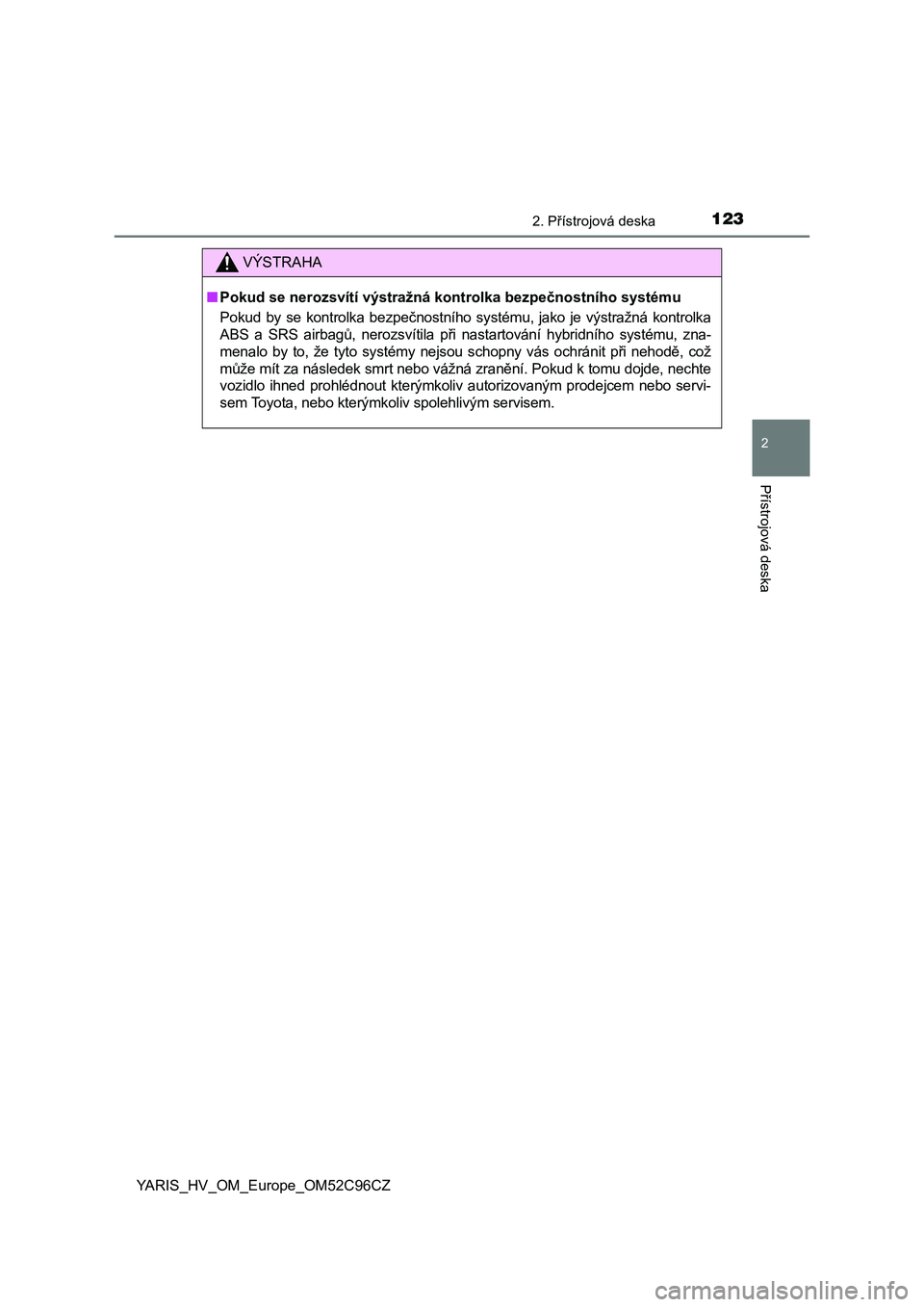

VÝSTRAHA
■Pokud se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolka bezpečnostního systému, jako je výstražná kontrolka
ABS a SRS airbagů, nerozsvítila při nastartování hybridního systému, zna-
menalo by to, že tyto systémy nejsou schopny vás ochránit při nehodě, což
může mít za následek smrt nebo vážná zranění. Pokud k tomu dojde, nechte
vozidlo ihned prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehlivým servisem.

1242. Přístrojová deska
YARIS_HV_OM_Europe_OM52C96CZ

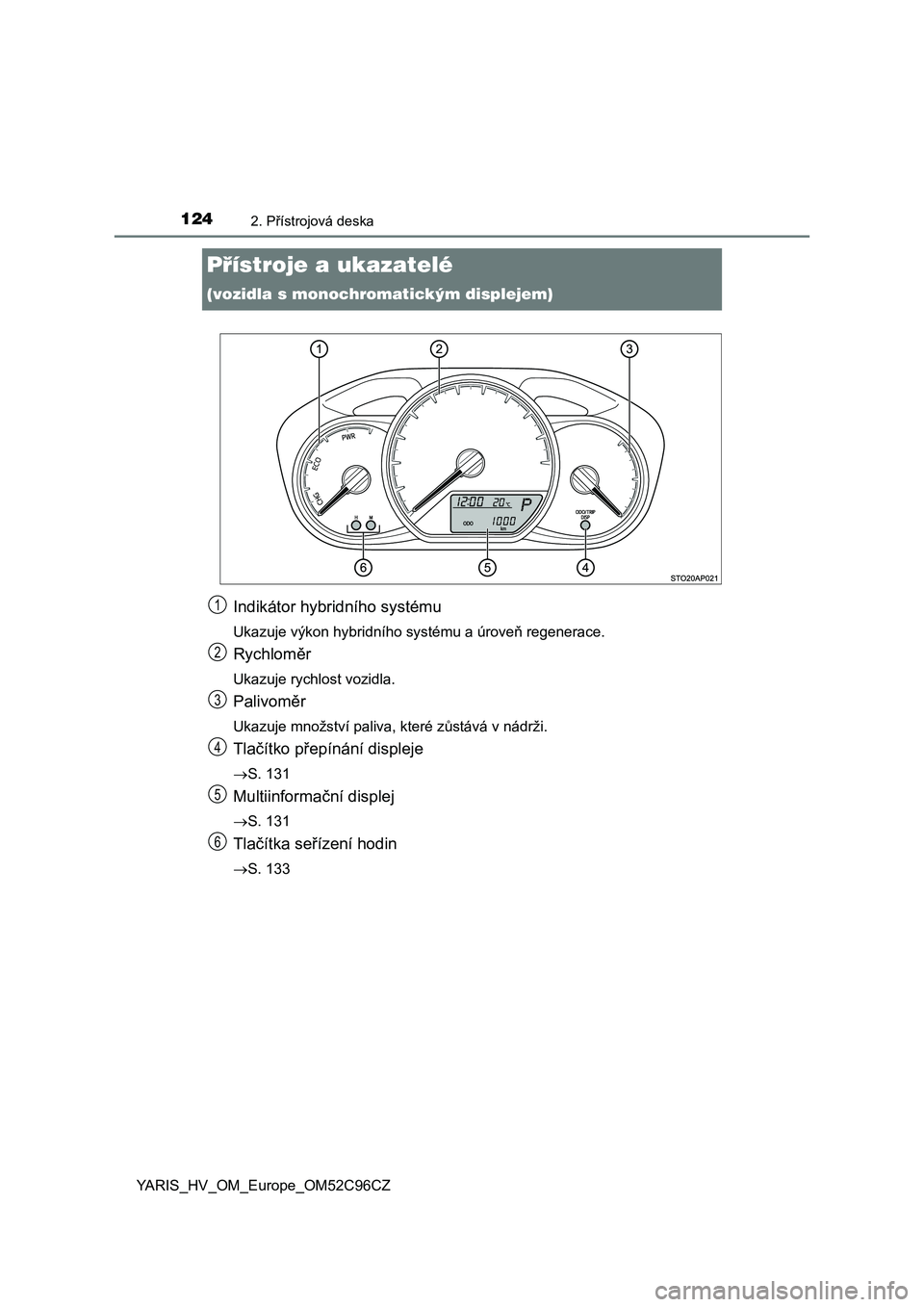

Přístroje a ukazatelé
(vozidla s monochromatickým displejem)
Indikátor hybridního systému
Ukazuje výkon hybridního systému a úroveň regenerace.
Rychloměr
Ukazuje rychlost vozidla.
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
Tlačítko přepínání displeje
S. 131
Multiinformační displej
S. 131
Tlačítka seřízení hodin
S. 133
1
2
3
4
5
6

1252. Přístrojová deska
2
Přístrojová deska
YARIS_HV_OM_Europe_OM52C96CZ

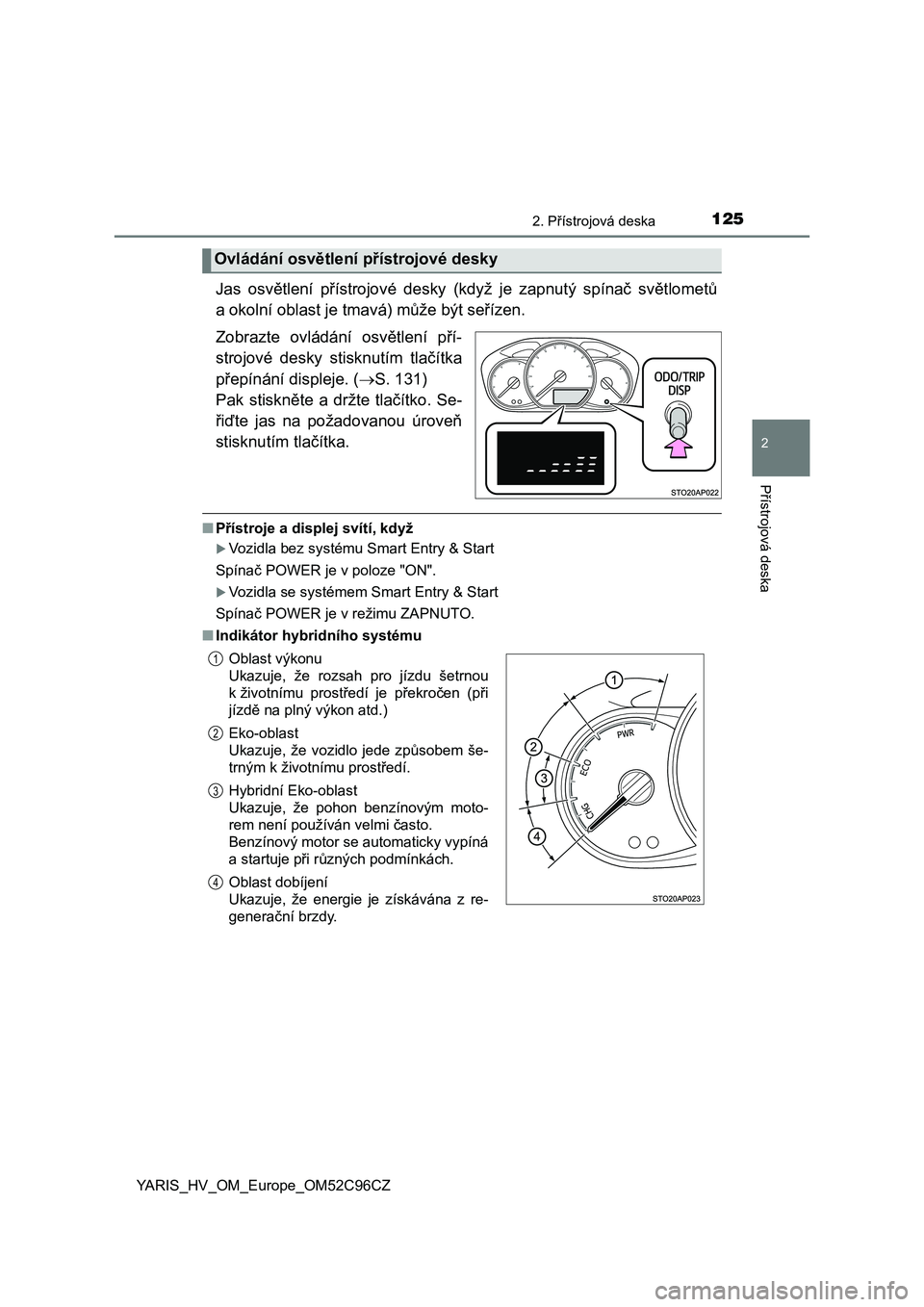

Jas osvětlení přístrojové desky (když je zapnutý spínač světlometů
a okolní oblast je tmavá) může být seřízen.
Zobrazte ovládání osvětlení pří-
strojové desky stisknutím tlačítka
přepínání displeje. (S. 131)
Pak stiskněte a držte tlačítko. Se-
řiďte jas na požadovanou úroveň
stisknutím tlačítka.
■Přístroje a displej svítí, když
Vozidla bez systému Smart Entry & Start
Spínač POWER je v poloze "ON".
Vozidla se systémem Smart Entry & Start
Spínač POWER je v režimu ZAPNUTO.
■Indikátor hybridního systému
Ovládání osvětlení přístrojové desky
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou
k životnímu prostředí je překročen (při
jízdě na plný výkon atd.)
Eko-oblast
Ukazuje, že vozidlo jede způsobem še-
trným k životnímu prostředí.
Hybridní Eko-oblast
Ukazuje, že pohon benzínovým moto-
rem není používán velmi často.
Benzínový motor se automaticky vypíná
a startuje při různých podmínkách.
Oblast dobíjení
Ukazuje, že energie je získávána z re-
generační brzdy.1
2
3
4

1262. Přístrojová deska

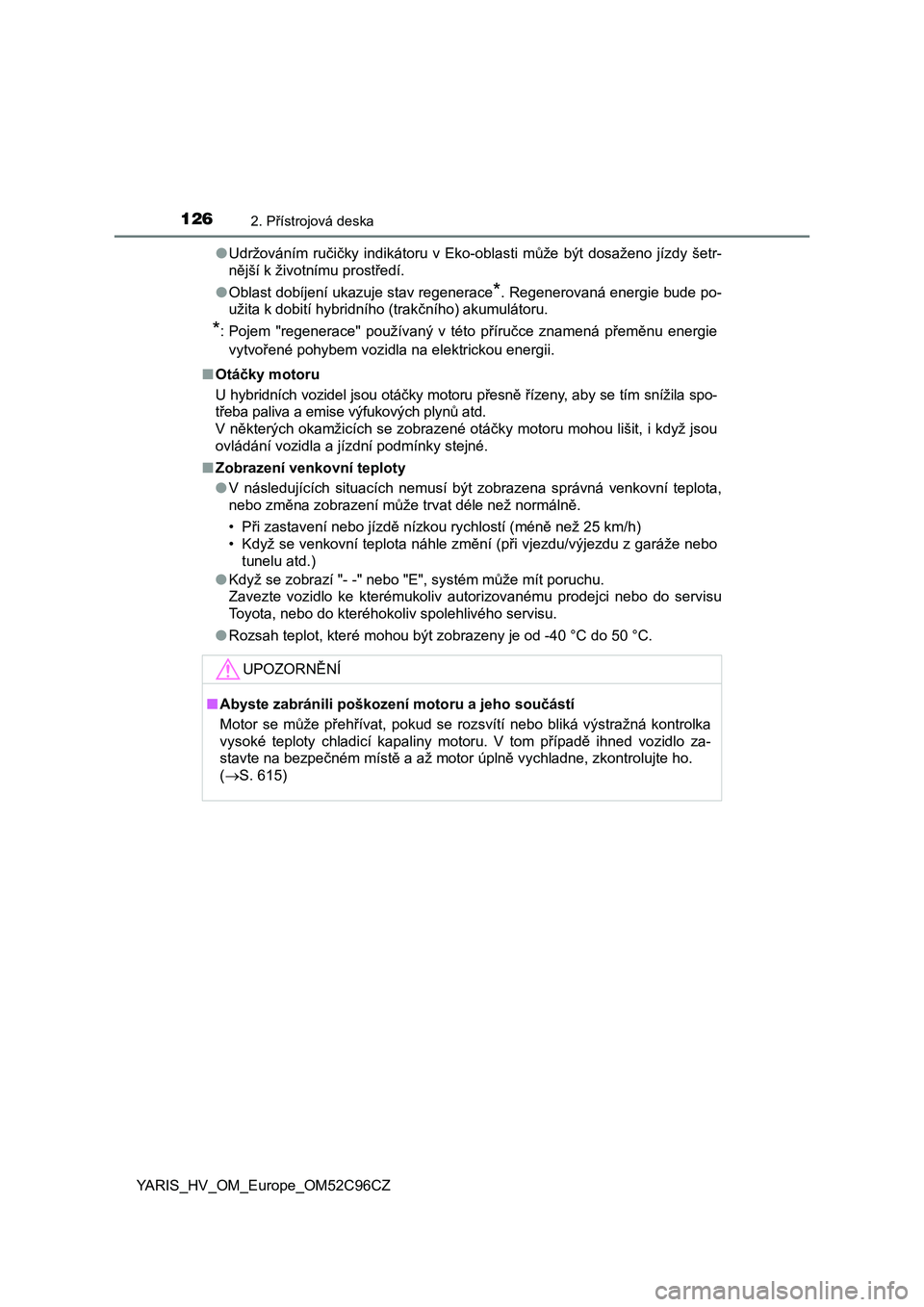

YARIS_HV_OM_Europe_OM52C96CZ●Udržováním ručičky indikátoru v Eko-oblasti může být dosaženo jízdy šetr-
nější k životnímu prostředí.
●Oblast dobíjení ukazuje stav regenerace
*. Regenerovaná energie bude po-
užita k dobití hybridního (trakčního) akumulátoru.
*: Pojem "regenerace" používaný v této příručce znamená přeměnu energie
vytvořené pohybem vozidla na elektrickou energii.
■Otáčky motoru
U hybridních vozidel jsou otáčky motoru přesně řízeny, aby se tím snížila spo-
třeba paliva a emise výfukových plynů atd.
V některých okamžicích se zobrazené otáčky motoru mohou lišit, i když jsou
ovládání vozidla a jízdní podmínky stejné.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně.
• Při zastavení nebo jízdě nízkou rychlostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo
tunelu atd.)
●Když se zobrazí "- -" nebo "E", systém může mít poruchu.
Zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu
Toyota, nebo do kteréhokoliv spolehlivého servisu.
●Rozsah teplot, které mohou být zobrazeny je od -40 °C do 50 °C.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
Motor se může přehřívat, pokud se rozsvítí nebo bliká výstražná kontrolka
vysoké teploty chladicí kapaliny motoru. V tom případě ihned vozidlo za-
stavte na bezpečném místě a až motor úplně vychladne, zkontrolujte ho.
(S. 615)

127
2
2. Přístrojová deska
Přístrojová deska
YARIS_HV_OM_Europe_OM52C96CZ

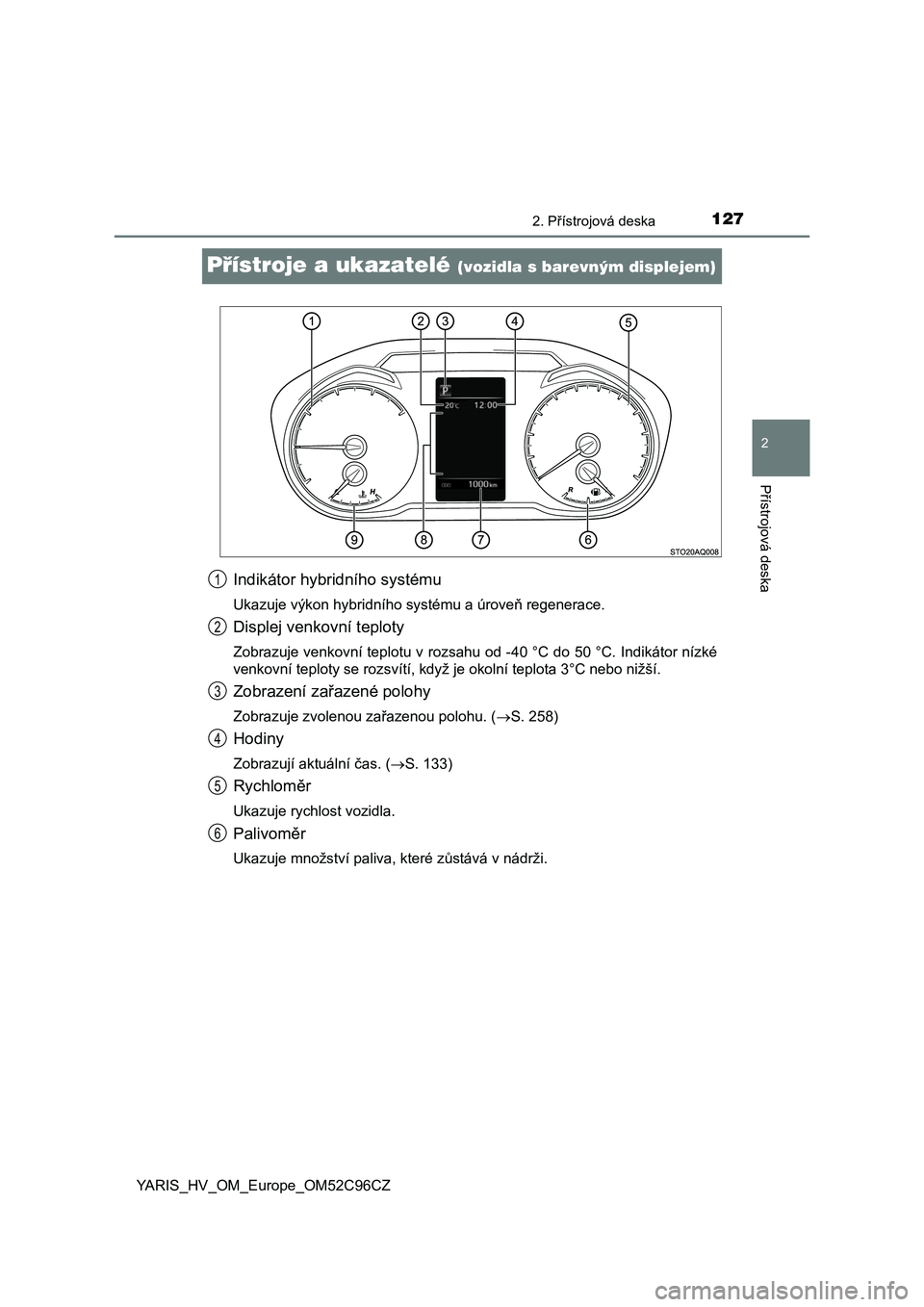

Přístroje a ukazatelé (vozidla s barevným displejem)
Indikátor hybridního systému
Ukazuje výkon hybridního systému a úroveň regenerace.
Displej venkovní teploty
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C. Indikátor nízké
venkovní teploty se rozsvítí, když je okolní teplota 3°C nebo n ižší.
Zobrazení zařazené polohy
Zobrazuje zvolenou zařazenou polohu. (S. 258)
Hodiny
Zobrazují aktuální čas. (S. 133)
Rychloměr
Ukazuje rychlost vozidla.
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
1
2
3
4
5
6

1282. Přístrojová deska
YARIS_HV_OM_Europe_OM52C96CZ

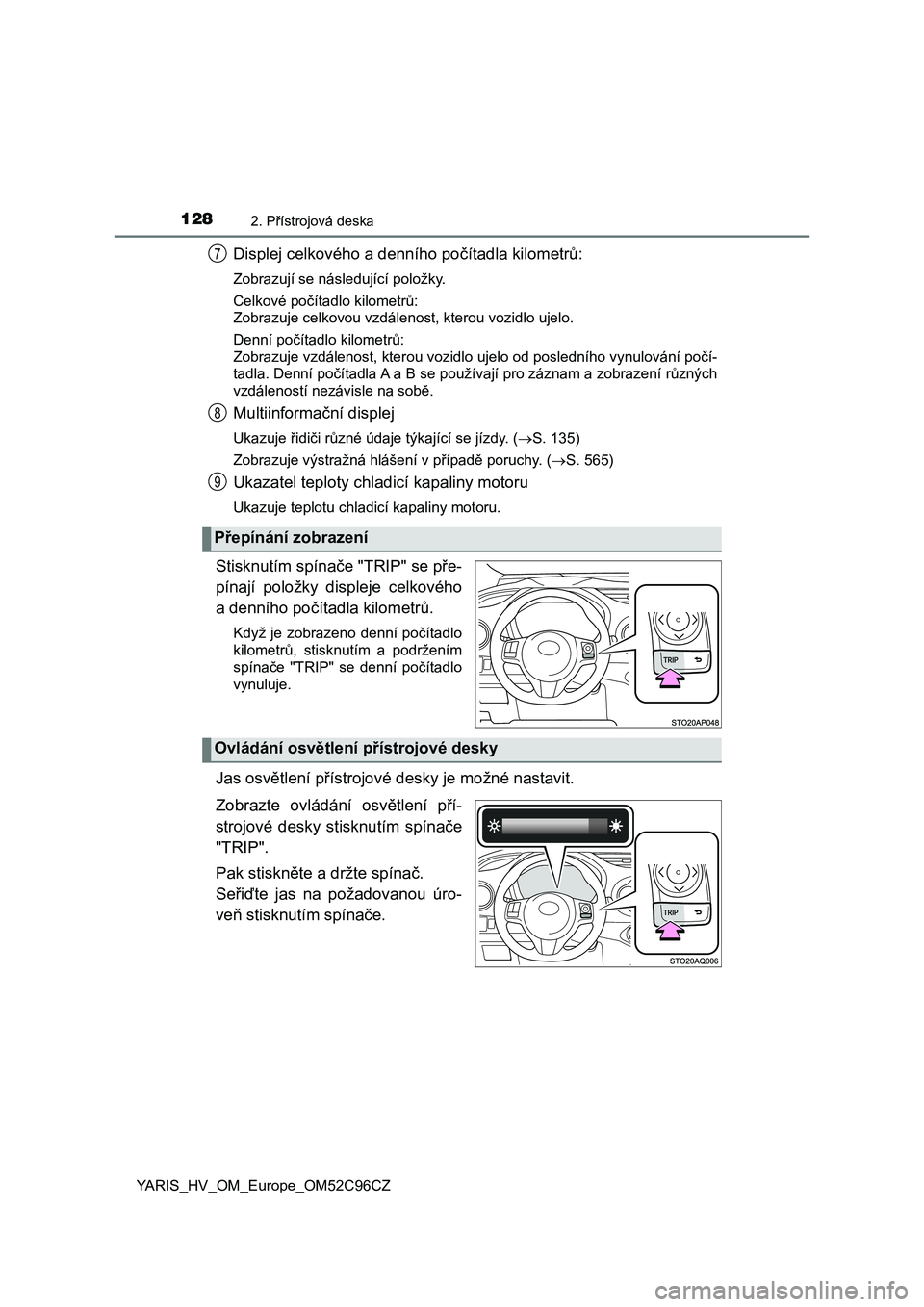

Displej celkového a denního počítadla kilometrů:
Zobrazují se následující položky.
Celkové počítadlo kilometrů:
Zobrazuje celkovou vzdálenost, kterou vozidlo ujelo.
Denní počítadlo kilometrů:
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulování počí-
tadla. Denní počítadla A a B se používají pro záznam a zobrazení různých
vzdáleností nezávisle na sobě.
Multiinformační displej
Ukazuje řidiči různé údaje týkající se jízdy. (S. 135)
Zobrazuje výstražná hlášení v případě poruchy. (S. 565)
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru.
Stisknutím spínače "TRIP" se pře-
pínají položky displeje celkového
a denního počítadla kilometrů.
Když je zobrazeno denní počítadlo
kilometrů, stisknutím a podržením
spínače "TRIP" se denní počítadlo
vynuluje.
Jas osvětlení přístrojové desky je možné nastavit.
Zobrazte ovládání osvětlení pří-
strojové desky stisknutím spínače
"TRIP".
Pak stiskněte a držte spínač.
Seřiďte jas na požadovanou úro-
veň stisknutím spínače.
Přepínání zobrazení
7
8
9
Ovládání osvětlení přístrojové desky

1292. Přístrojová deska
2
Přístrojová deska
YARIS_HV_OM_Europe_OM52C96CZ

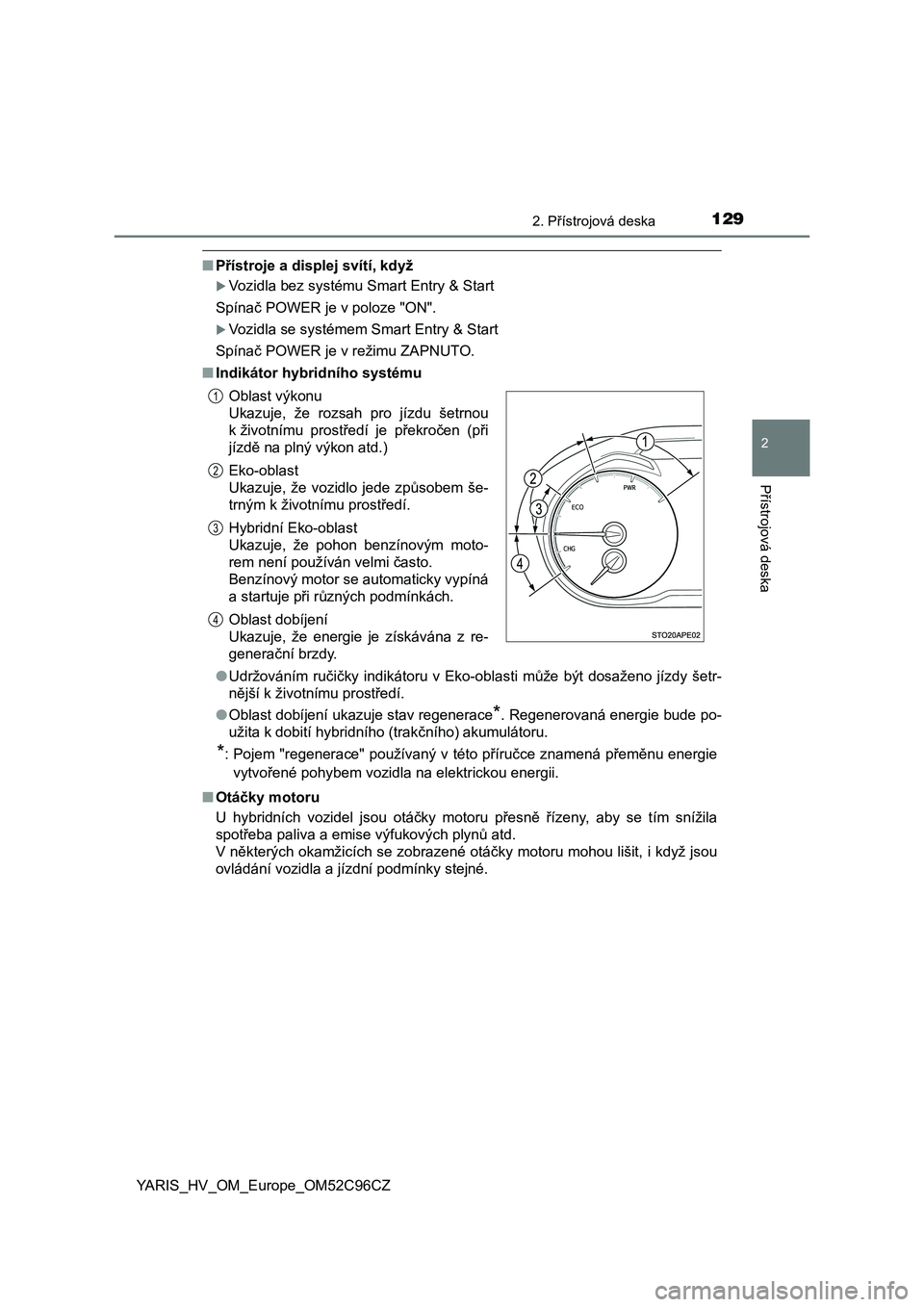

■Přístroje a displej svítí, když
Vozidla bez systému Smart Entry & Start
Spínač POWER je v poloze "ON".
Vozidla se systémem Smart Entry & Start
Spínač POWER je v režimu ZAPNUTO.
■Indikátor hybridního systému
●Udržováním ručičky indikátoru v Eko-oblasti může být dosaženo jízdy šetr-
nější k životnímu prostředí.
●Oblast dobíjení ukazuje stav regenerace
*. Regenerovaná energie bude po-
užita k dobití hybridního (trakčního) akumulátoru.
*: Pojem "regenerace" používaný v této příručce znamená přeměnu energie
vytvořené pohybem vozidla na elektrickou energii.
■Otáčky motoru
U hybridních vozidel jsou otáčky motoru přesně řízeny, aby se tím snížila
spotřeba paliva a emise výfukových plynů atd.
V některých okamžicích se zobrazené otáčky motoru mohou lišit, i když jsou
ovládání vozidla a jízdní podmínky stejné.Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou
k životnímu prostředí je překročen (při
jízdě na plný výkon atd.)
Eko-oblast
Ukazuje, že vozidlo jede způsobem še-
trným k životnímu prostředí.
Hybridní Eko-oblast
Ukazuje, že pohon benzínovým moto-
rem není používán velmi často.
Benzínový motor se automaticky vypíná
a startuje při různých podmínkách.
Oblast dobíjení
Ukazuje, že energie je získávána z re-
generační brzdy.
1
2
3
4

1302. Přístrojová deska

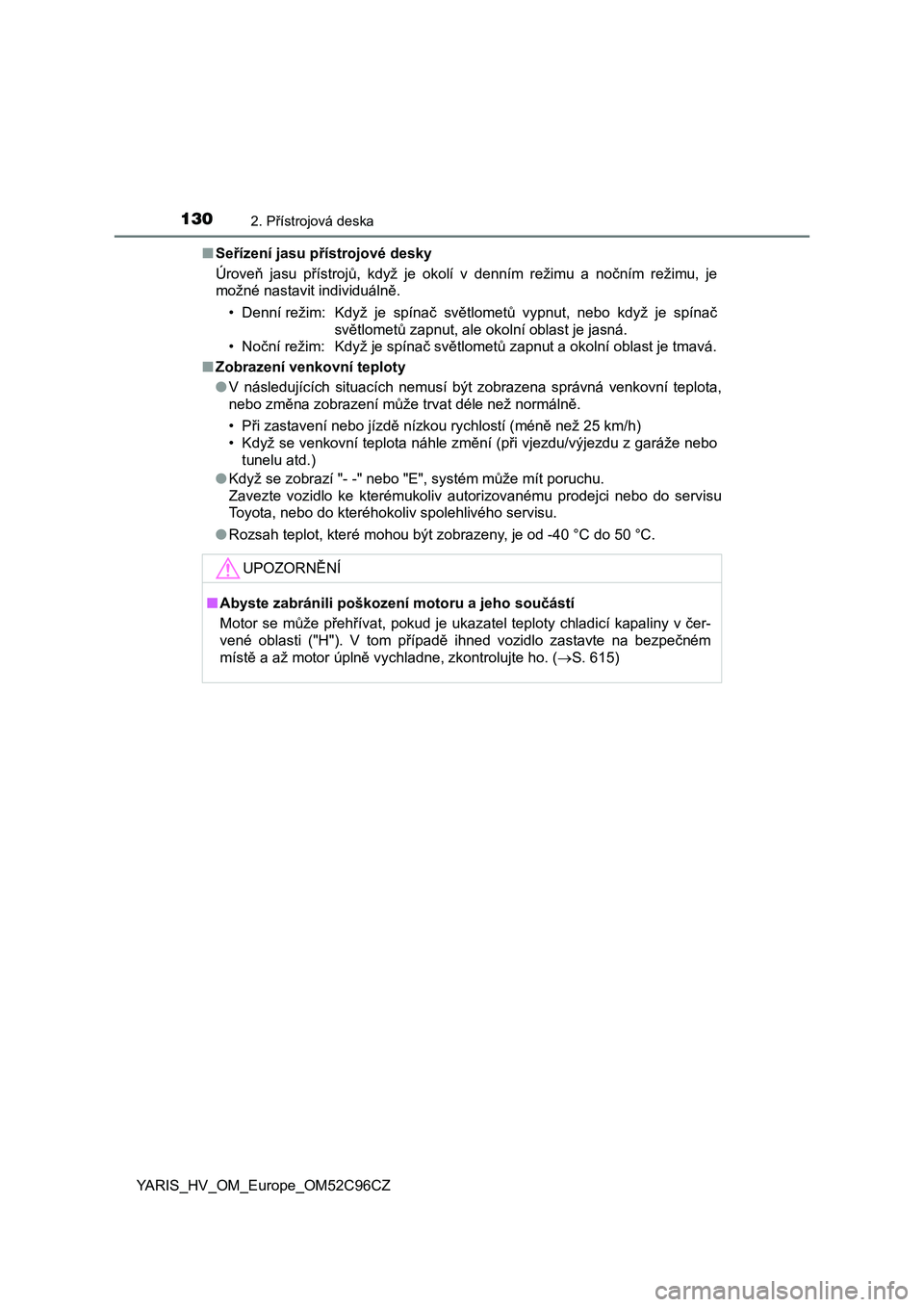

YARIS_HV_OM_Europe_OM52C96CZ■Seřízení jasu přístrojové desky
Úroveň jasu přístrojů, když je okolí v denním režimu a nočním režimu, je
možné nastavit individuálně.
• Denní režim: Když je spínač světlometů vypnut, nebo když je spínač
světlometů zapnut, ale okolní oblast je jasná.
• Noční režim: Když je spínač světlometů zapnut a okolní oblast je tmavá.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně.
• Při zastavení nebo jízdě nízkou rychlostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo
tunelu atd.)
●Když se zobrazí "- -" nebo "E", systém může mít poruchu.
Zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu
Toyota, nebo do kteréhokoliv spolehlivého servisu.
●Rozsah teplot, které mohou být zobrazeny, je od -40 °C do 50 °C.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
Motor se může přehřívat, pokud je ukazatel teploty chladicí kapaliny v čer-
vené oblasti ("H"). V tom případě ihned vozidlo zastavte na bezpečném
místě a až motor úplně vychladne, zkontrolujte ho. (S. 615)
