TOYOTA YARIS HATCHBACK 2018 Návod na použití (in Czech)

4617-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ

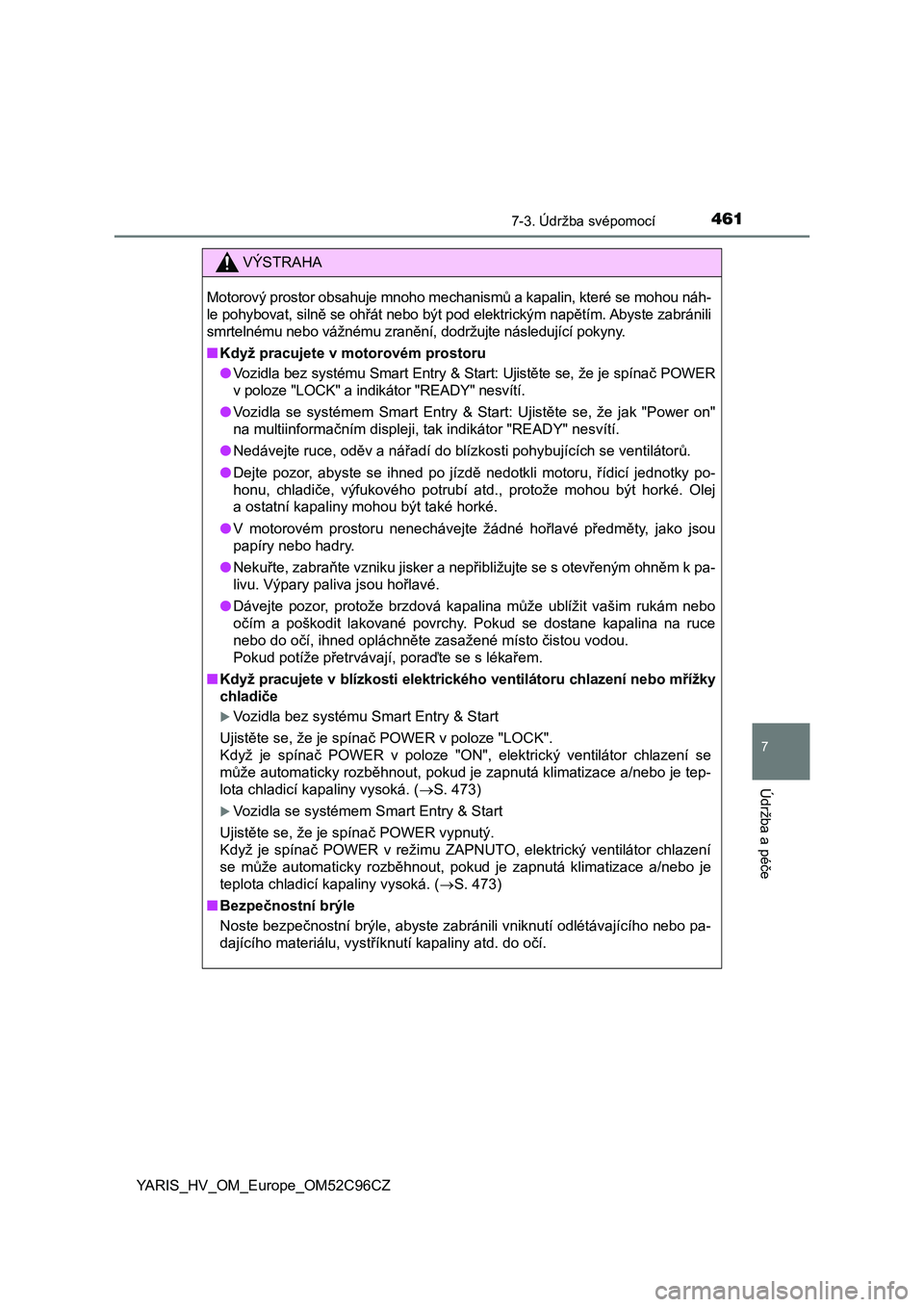

VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou náh-
le pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste zabránili
smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Vozidla bez systému Smart Entry & Start: Ujistěte se, že je spínač POWER
v poloze "LOCK" a indikátor "READY" nesvítí.
●Vozidla se systémem Smart Entry & Start: Ujistěte se, že jak "Power on"
na multiinformačním displeji, tak indikátor "READY" nesvítí.
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujících se ventilátorů.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, řídicí jednotky po-
honu, chladiče, výfukového potrubí atd., protože mohou být horké. Olej
a ostatní kapaliny mohou být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu. Výpary paliva jsou hořlavé.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrického ventilátoru chlazení nebo mřížky
chladiče
Vozidla bez systému Smart Entry & Start
Ujistěte se, že je spínač POWER v poloze "LOCK".
Když je spínač POWER v poloze "ON", elektrický ventilátor chlazení se
může automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo je tep-
lota chladicí kapaliny vysoká. (S. 473)
Vozidla se systémem Smart Entry & Start
Ujistěte se, že je spínač POWER vypnutý.
Když je spínač POWER v režimu ZAPNUTO, elektrický ventilátor chlazení
se může automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo je
teplota chladicí kapaliny vysoká. (S. 473)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.

4627-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ

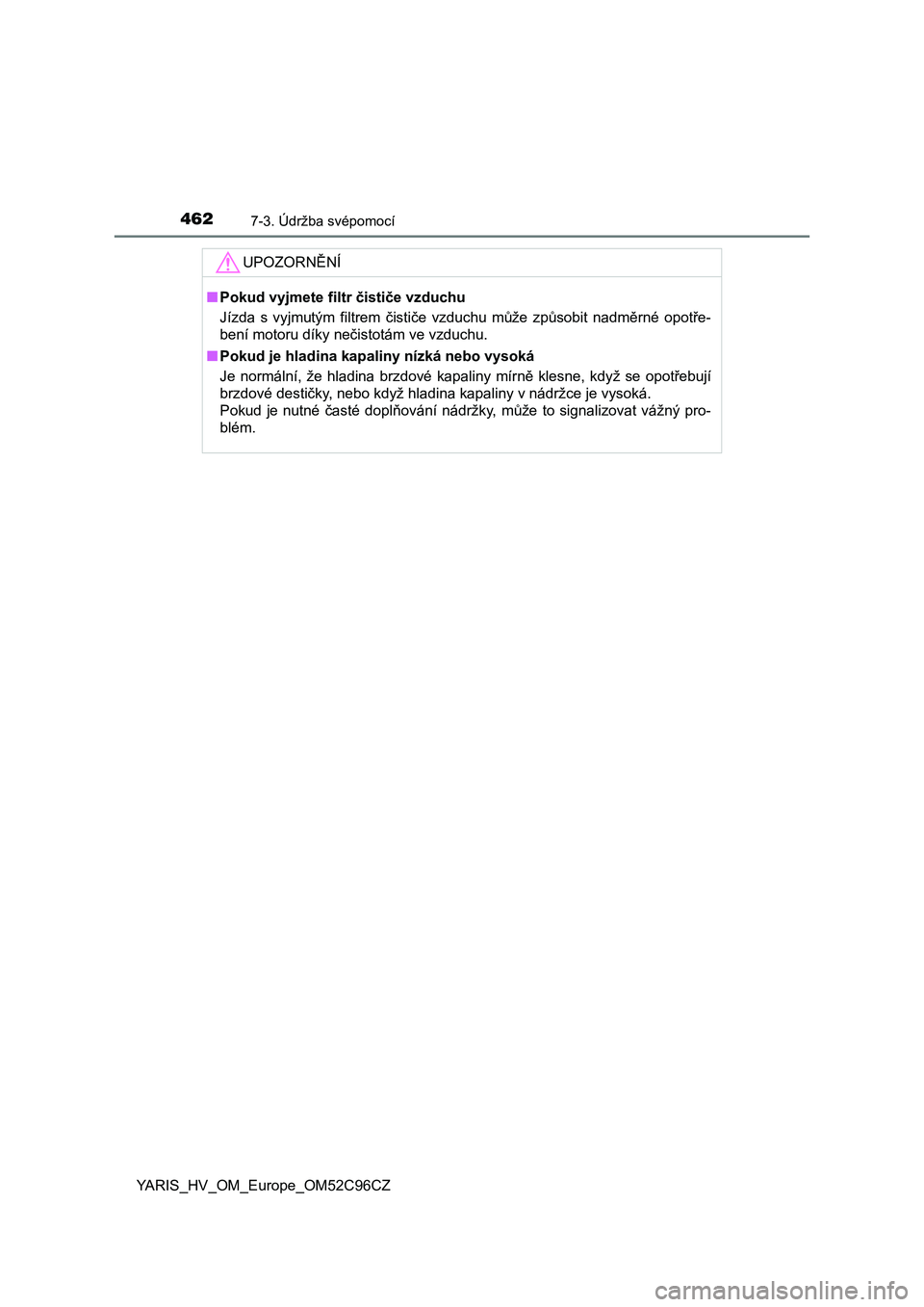

UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■Pokud je hladina kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný pro-
blém.

4637-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ

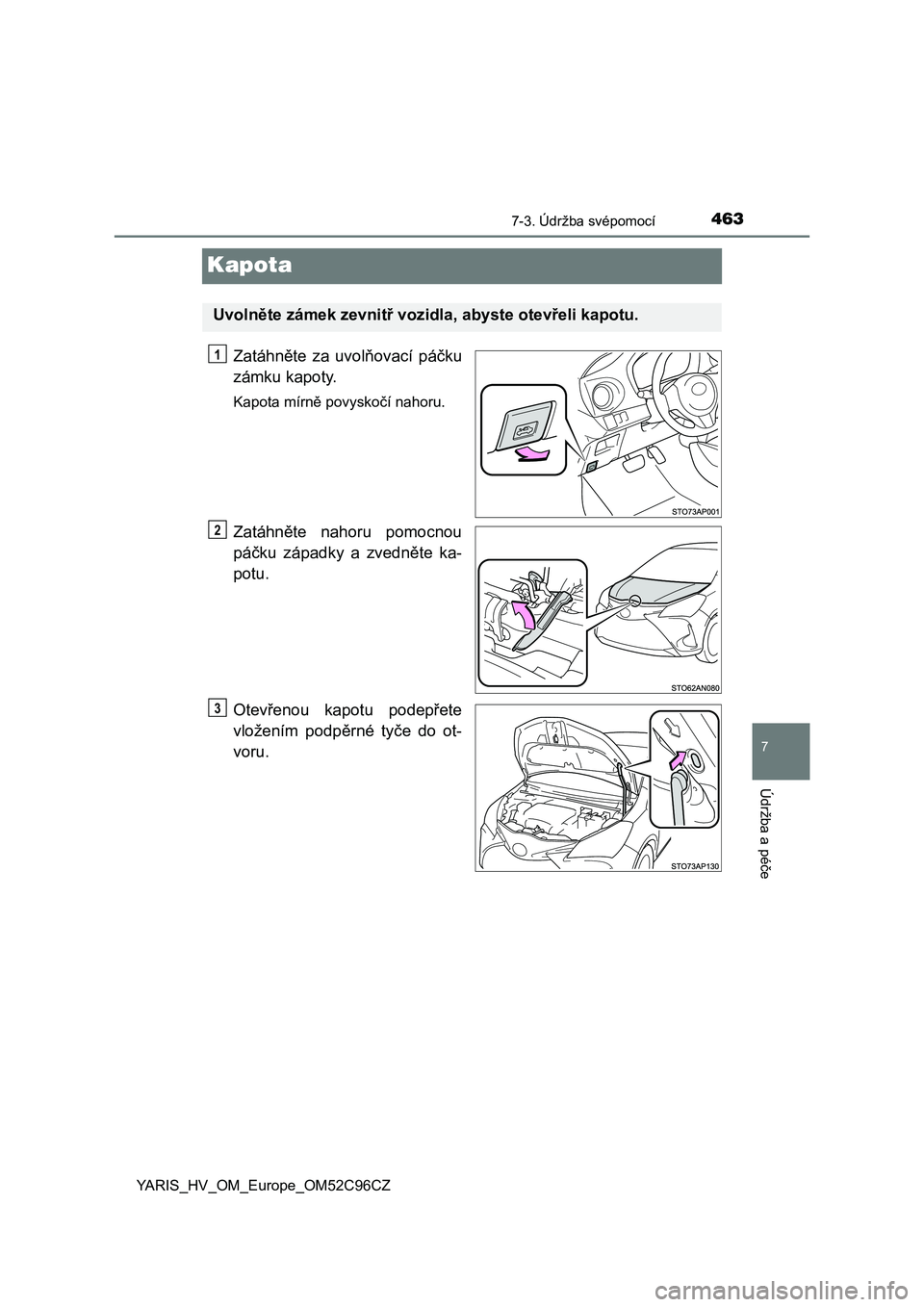

Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou
páčku západky a zvedněte ka-
potu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3

4647-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ

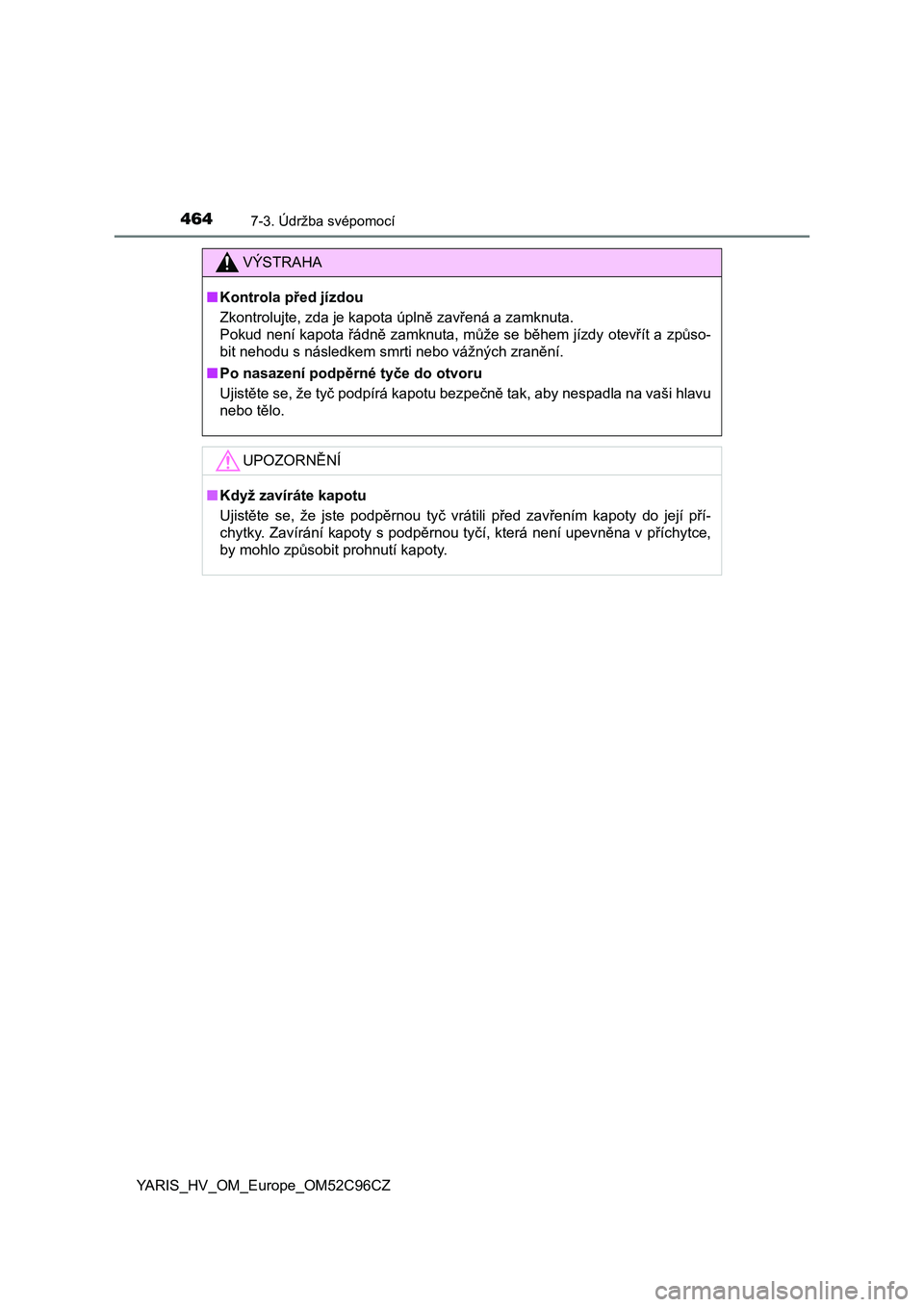

VÝSTRAHA
■Kontrola před jízdou
<003d004e00520051005700550052004f0058004d00570048000f0003005d004700440003004d00480003004e004400530052005700440003007e0053004f0051010c0003005d00440059011c004800510069000300440003005d00440050004e0051005800
57004400110003[
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty s podpěrnou tyčí, která není upevněna v příchytce,
by mohlo způsobit prohnutí kapoty.

4657-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ

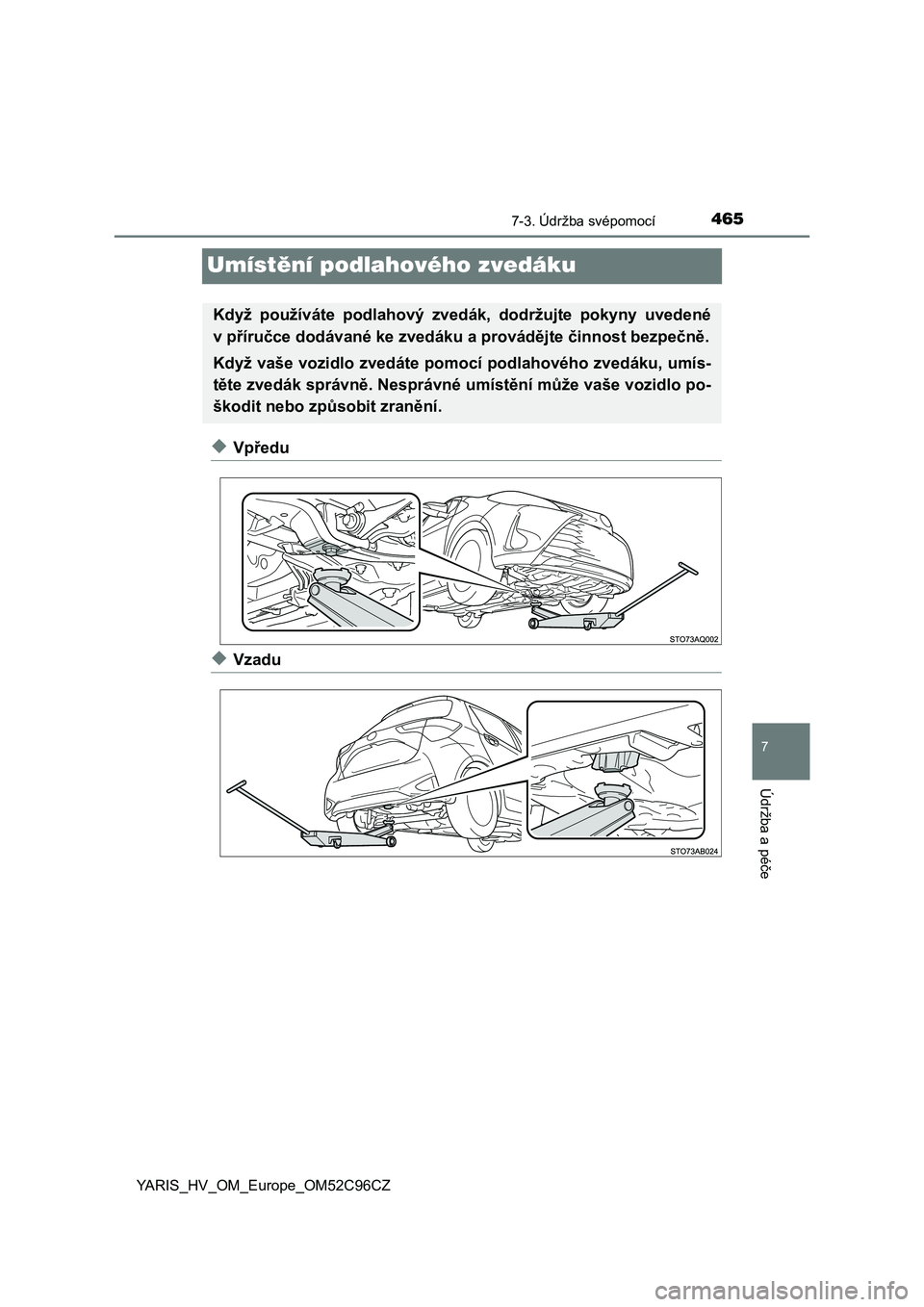

Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

4667-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ

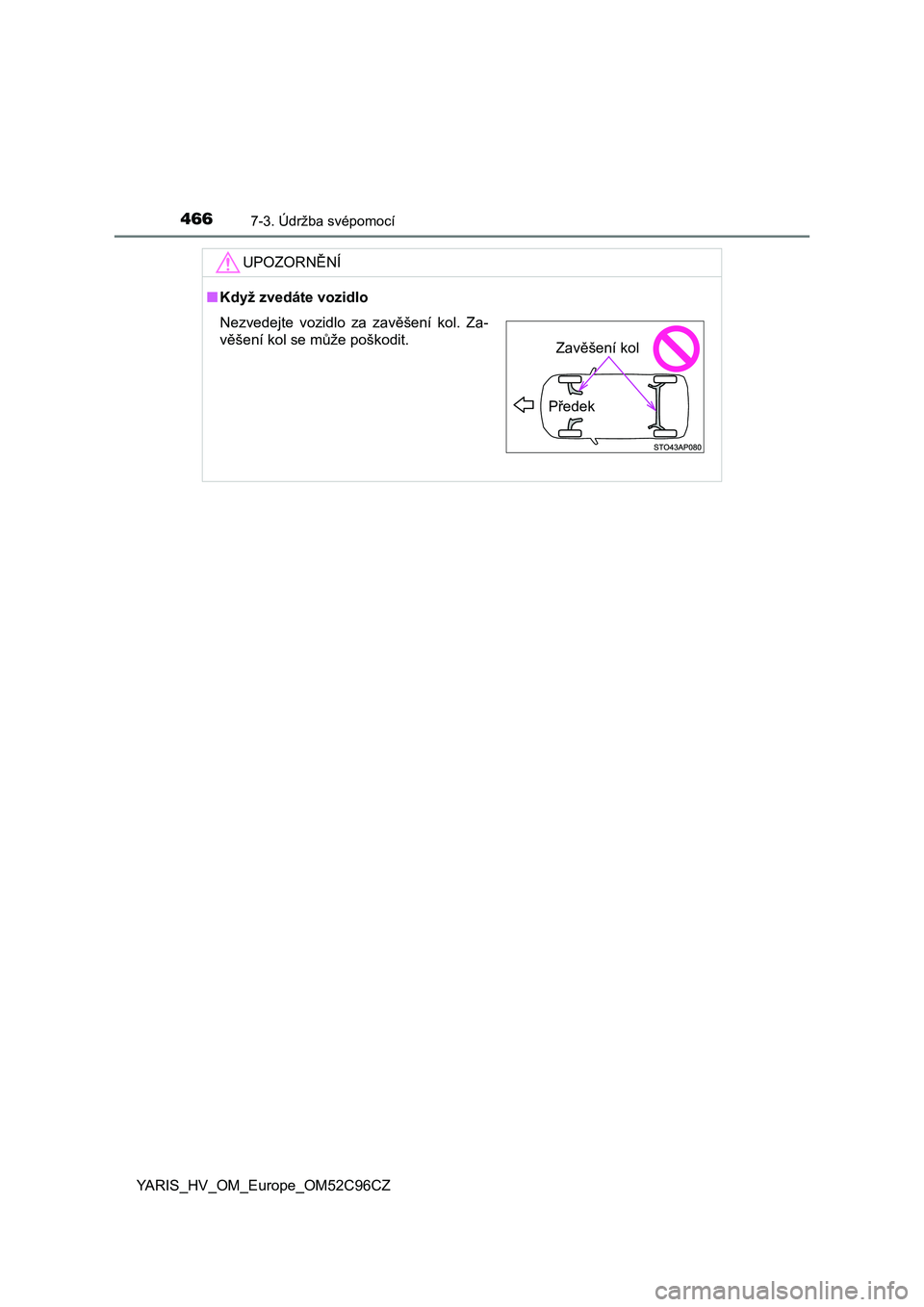

UPOZORNĚNÍ
■Když zvedáte vozidlo
Nezvedejte vozidlo za zavěšení kol. Za-
věšení kol se může poškodit.
Předek
Zavěšení kol

4677-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ

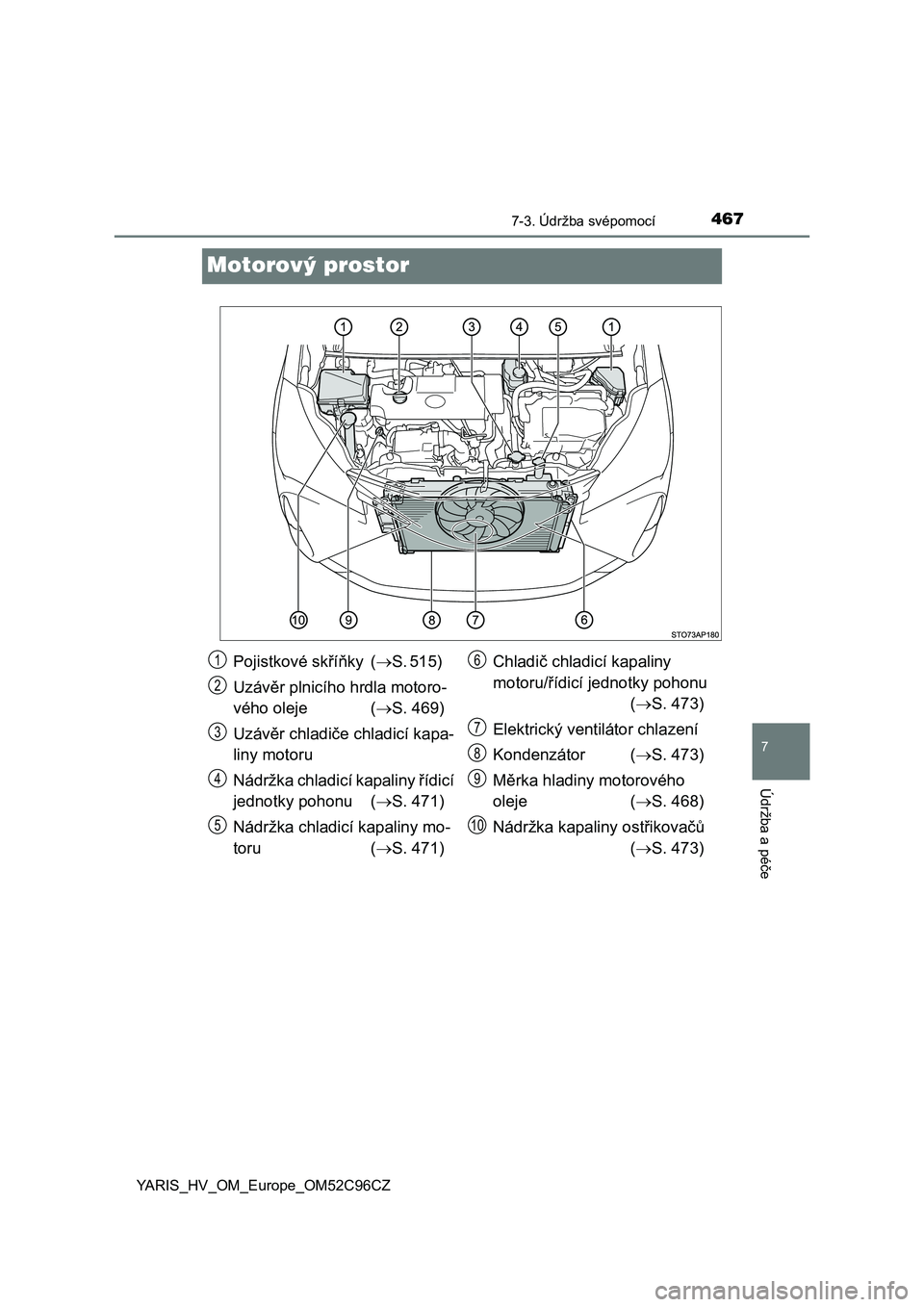

Motorový prostor
Pojistkové skříňky (S. 515)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 469)
Uzávěr chladiče chladicí kapa-
liny motoru
Nádržka chladicí kapaliny řídicí
jednotky pohonu (S. 471)
Nádržka chladicí kapaliny mo-
toru (S. 471)Chladič chladicí kapaliny
motoru/řídicí jednotky pohonu
(S. 473)
Elektrický ventilátor chlazení
Kondenzátor (S. 473)
Měrka hladiny motorového
oleje (S. 468)
Nádržka kapaliny ostřikovačů
(S. 473)1
2
3
4
5
6
7
8
9
10

4687-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a vy-
pnutí hybridního systému vyčkejte více než 5 minut, až olej steče
zpět na dno motoru.
Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontroluj-
te hladinu oleje, přičemž pod
koncem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit pod-
le typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6

4697-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ■

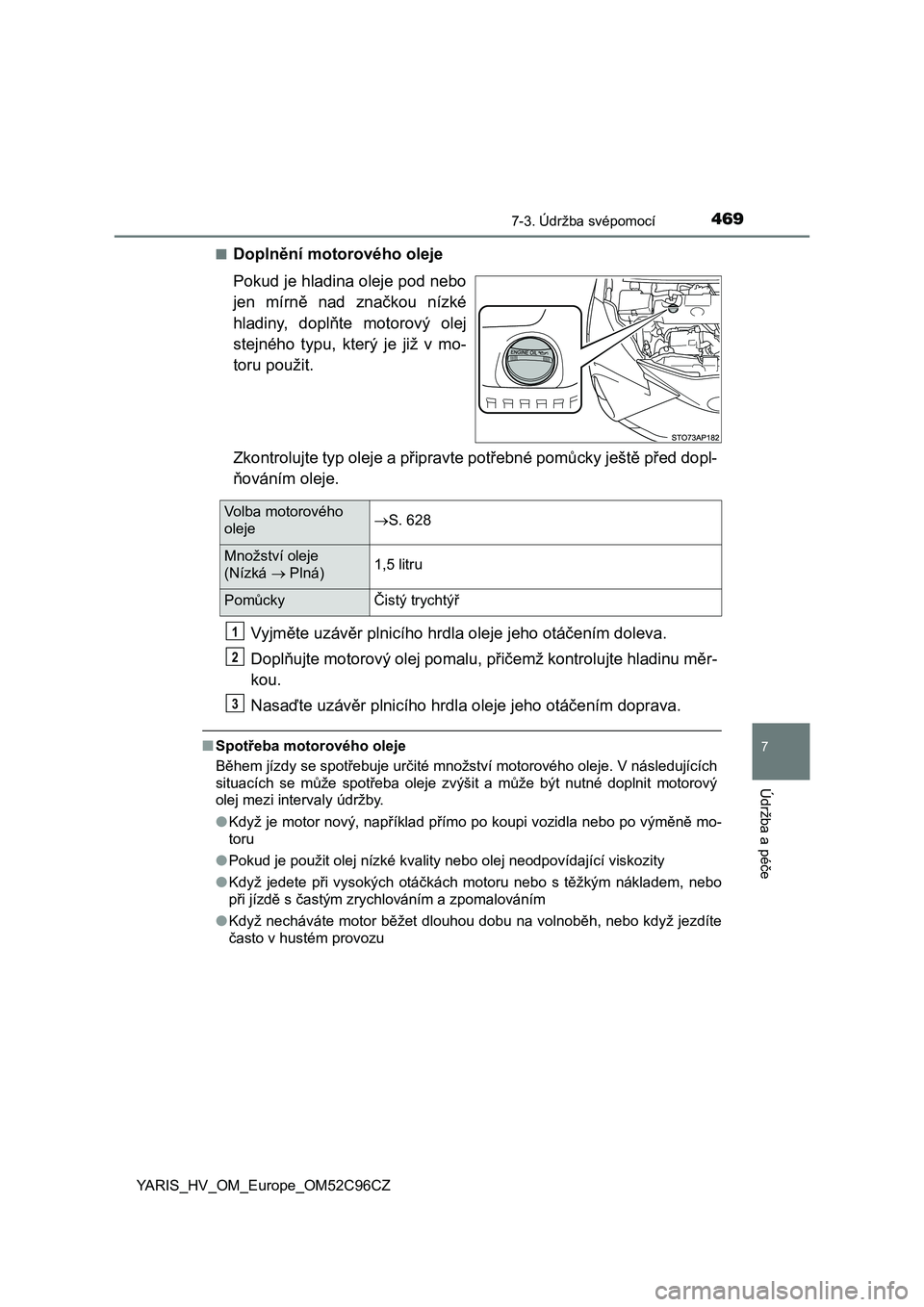

Doplnění motorového oleje
Pokud je hladina oleje pod nebo
jen mírně nad značkou nízké
hladiny, doplňte motorový olej
stejného typu, který je již v mo-
toru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, nebo
při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
Volba motorového
olejeS. 628
Množství oleje
(Nízká  Plná)1,5 litru
Pomůcky Čistý trychtýř
1
2
3

4707-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ

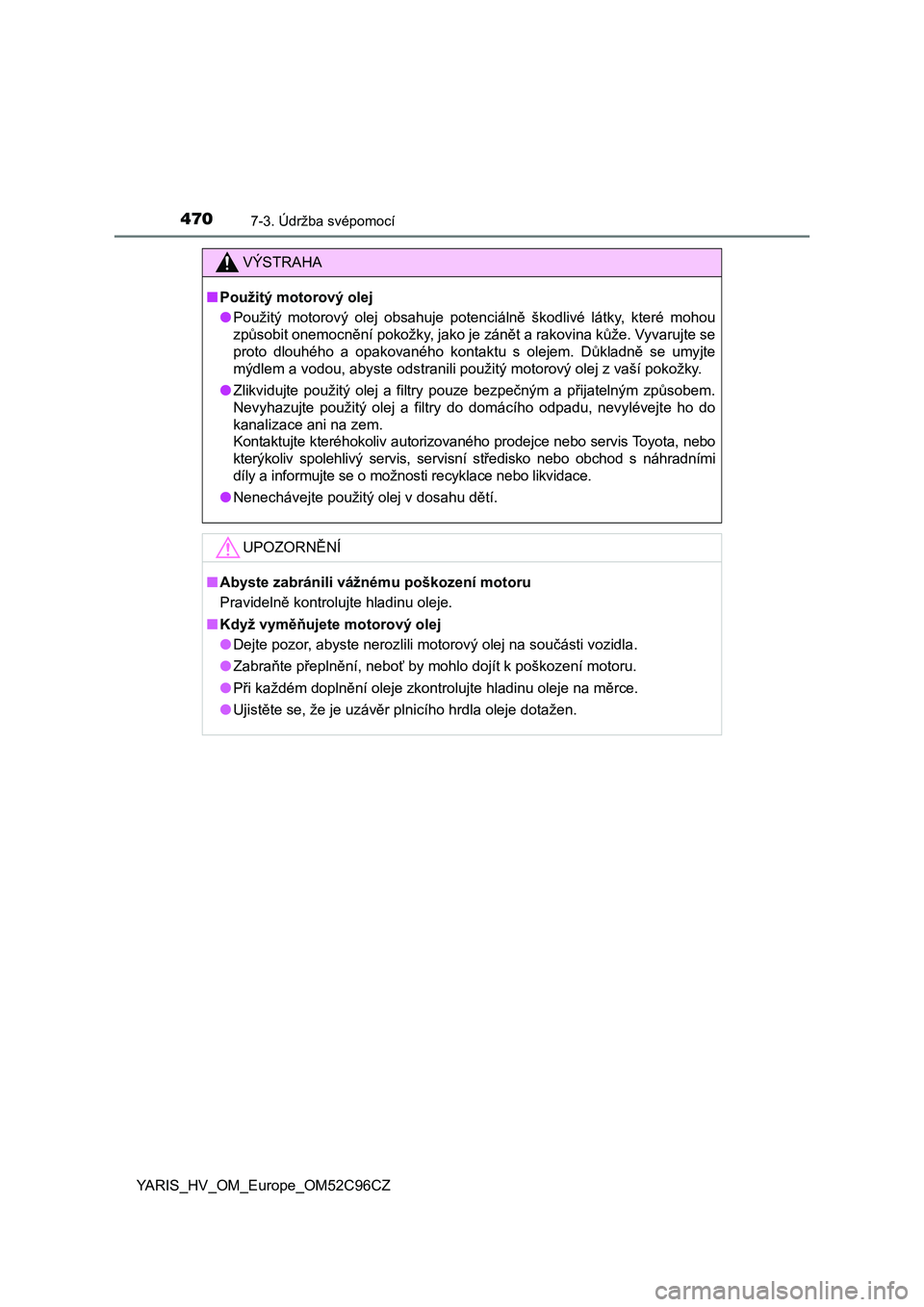

VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis, servisní středisko nebo obchod s náhradními
díly a informujte se o možnosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
