TOYOTA YARIS HATCHBACK 2018 Návod na použití (in Czech)

5117-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ
Baterie bezdrátového dálkového ovládání/
elektronického klíče

●Plochý šroubovák
●Lithiová baterie CR2016 (vozidla bez systému Smart Entry & Start),
nebo CR2032 (vozidla se systémem Smart Entry & Start)
Vozidla bez systému Smart Entry & Start
Zvedněte kryt.
Vložte šroubovák do štěrbiny a za-
tlačte dolů.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku pás-
kou.
Vyjměte kryt.
Vložte šroubovák do spodní části
klíče a zatlačte dolů.
: Je-li ve výbavě
Pokud je baterie vybitá, vyměňte ji za novou.
Budete potřebovat následující pomůcky:
Výměna baterie
1
2

5127-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ
Vyjměte vybitou baterii.
Vložte novou baterii "+" pólem smě-
rem nahoru.
Vozidla se systémem Smart Entry & Start
Vytáhněte mechanický klíč ven.
Vyjměte kryt.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku pás-
kou.
Vyjměte kryt baterie.
3
1
2
3

5137-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ
Vyjměte vybitou baterii.
Vložte novou baterii "+" pólem smě-
rem nahoru.
■Použijte lithiovou baterii CR2016 (vozidla bez systému Smart Entry & Start)
nebo CR2032 (vozidla se systémem Smart Entry & Start)
●Baterie můžete zakoupit u kteréhokoliv autorizovaného prodejce nebo v ser-
visu Toyota, nebo v kterémkoliv spolehlivém servisu, v místních prodejnách
elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným
výrobcem.
●Použitou baterii zlikvidujte v souladu s místními předpisy.
■Když je baterie klíče vybitá
Mohou se objevit následující příznaky:
●Systém Smart Entry & Start (je-li ve výbavě) a bezdrátové dálkové ovládání
nebudou řádně fungovat.
●Účinný dosah se sníží.
4

5147-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ
VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Tyto součásti jsou malé a pokud jsou spolknuty dětmi, mohou způsobit udu-
šení. Chraňte před dětmi. Jejich nedodržení by mohlo vést ke smrtelným
nebo k vážným zraněním.
■Certifikace pro lithiovou baterii
VÝSTRAHA: POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM,
HROZÍ NEBEZPEČÍ VÝBUCHU. POUŽITÉ BATERIE ZLIKVIDUJTE POD-
LE POKYNŮ.
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
●Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
●Neohýbejte žádný z kontaktů baterie.

5157-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ
Kontrola a výměna pojistek
Otočte spínač POWER do polohy "LOCK" (vozidla bez systému
Smart Entry & Start), nebo ho vypněte (vozidla se systémem Smart
Entry & Start).
Otevřete kryt pojistkové skříňky.
Motorový prostor: pojistkové skříňky typu A a B
Pojistková skříňka typu A
Zatlačte úchyt dovnitř a víčko zdvihněte.
Pojistková skříňka typu B
Zatlačte úchyt dovnitř a víčko zdvihněte.
Pokud některá z elektrických součástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2
1
2

5167-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ
Přístrojový panel (vozidla s levostranným řízením)
Vyjměte víčko.
Přístrojový panel (vozidla s pravostranným řízením)
Vyjměte kryt.
Nevytahujte kryt nadměrnou si-
lou, protože je připevněn k osvět-
lení prostoru pro nohy.
Vyjměte víčko.
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze po-
jistky typu A.
1
2
3

5177-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Od typu A do F:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p G :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p ETy p F

5187-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 520)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
Ty p G

5197-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ

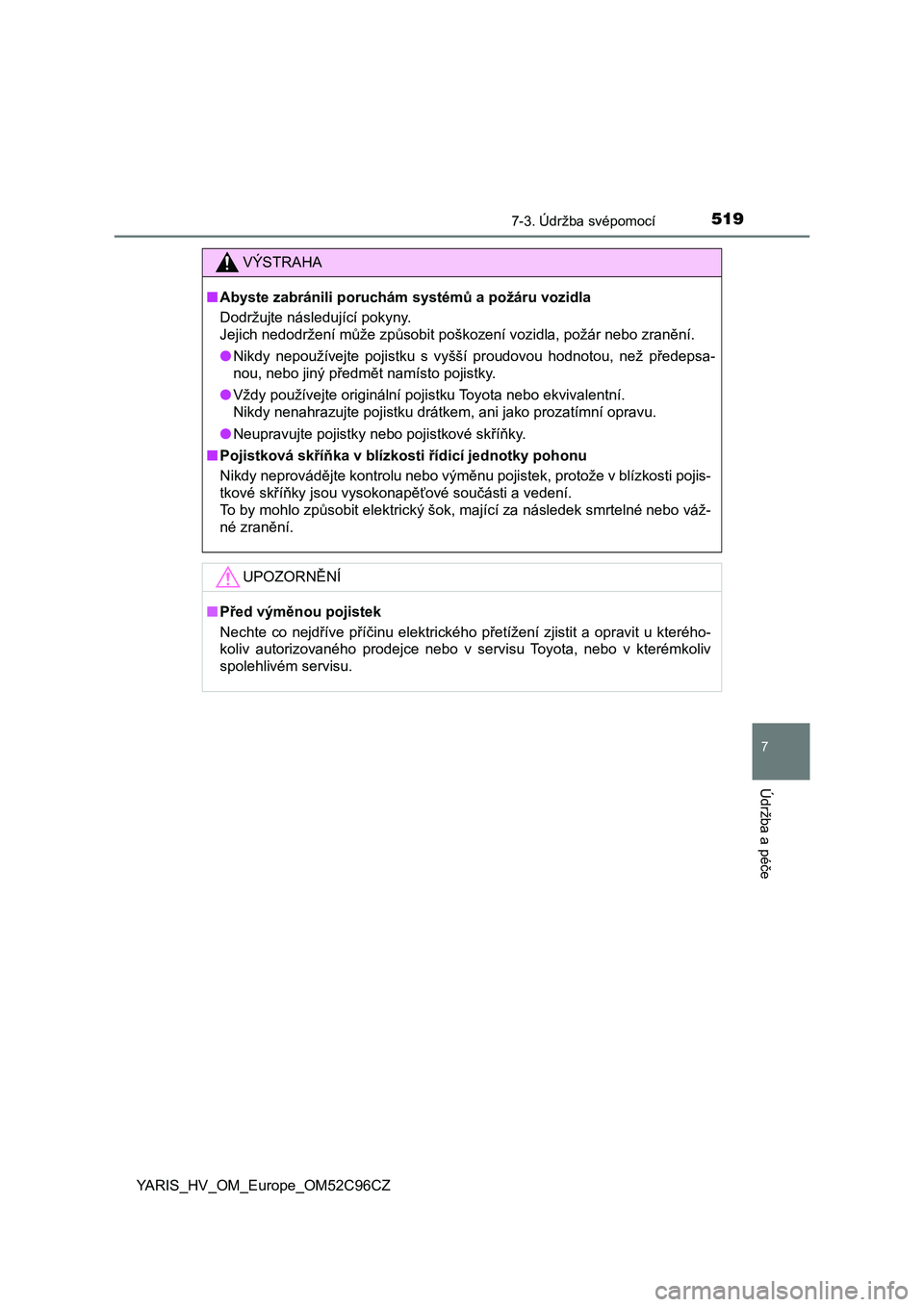

VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
■Pojistková skříňka v blízkosti řídicí jednotky pohonu
Nikdy neprovádějte kontrolu nebo výměnu pojistek, protože v blízkosti pojis-
tkové skříňky jsou vysokonapěťové součásti a vedení.
To by mohlo způsobit elektrický šok, mající za následek smrtelné nebo váž-
né zranění.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

5207-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 634)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Pro informace o výměně dalších žárovek kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo jiný spo-
lehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek
Přední obrysová světla/
světla pro denní svícení
(typ se žárovkou)
Přední směrová světlaSvětlomety
Přední mlhová světla
(jsou-li ve výbavě)
Boční směrová světla1
2
3
4
5
