TOYOTA YARIS HATCHBACK 2018 Návod na použití (in Czech)

5317-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ
Nasaďte novou žárovku.
Zadní směrové světlo
Brzdové/koncové světlo
Otočte a zajistěte patici žá-
rovky.
Zadní směrové světlo
Brzdové/koncové světlo
Nasaďte kryt.
Zarovnejte západky krytu
se zářezy.
Zatlačte kryt, až se zajistí.4
1
2
5
1
2
6
1
2

5327-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ■
Osvětlení registrační značky
Vyjměte čočku.
Zasuňte malý plochý šrou-
bovák atd. do pravého nebo
levého otvoru čočky.
Naklopte šroubovák ve smě-
ru šipky na obrázku, abyste
čočku uvolnili z upevňovací
části, a pak čočku vyjměte.
Abyste zabránili poškození vo-
zidla, omotejte špičku šroubo-
váku páskou.
Vyjměte žárovku.
Nasaďte novou žárovku.
Čočka
Upev-
ňovací
část
1
1
2
2
3

5337-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ
Nasaďte čočku.
Přiložte čočku na pravou
nebo levou upevňovací
část.
Zatlačte čočku na místo.
Po nasazení zkontrolujte, zda
je čočka řádně nasazena mír-
ným zatažením za čočku.
Upevňovací část
4
1
2

5347-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ■
Couvací světlo
Otevřete zadní dveře a vyjmě-
te kryt.
Stiskněte dolů zářez na krytu a vy-
jměte kryt.
Z důvodu ochrany je doporučeno
omotat hrot šroubováku hadří-
kem atd., aby se předešlo po-
škrábání vozidla.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
1
2
Ty p ATy p B
STO73AP199
3
Ty p ATy p B

5357-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ
Nasaďte novou žárovku.
Nasaďte patici žárovky.
Nasaďte kryt zadních dveří.
Zarovnejte 2 výstupky na krytu
a nasaďte ho.
4
Ty p ATy p B
5
Ty p ATy p B
6

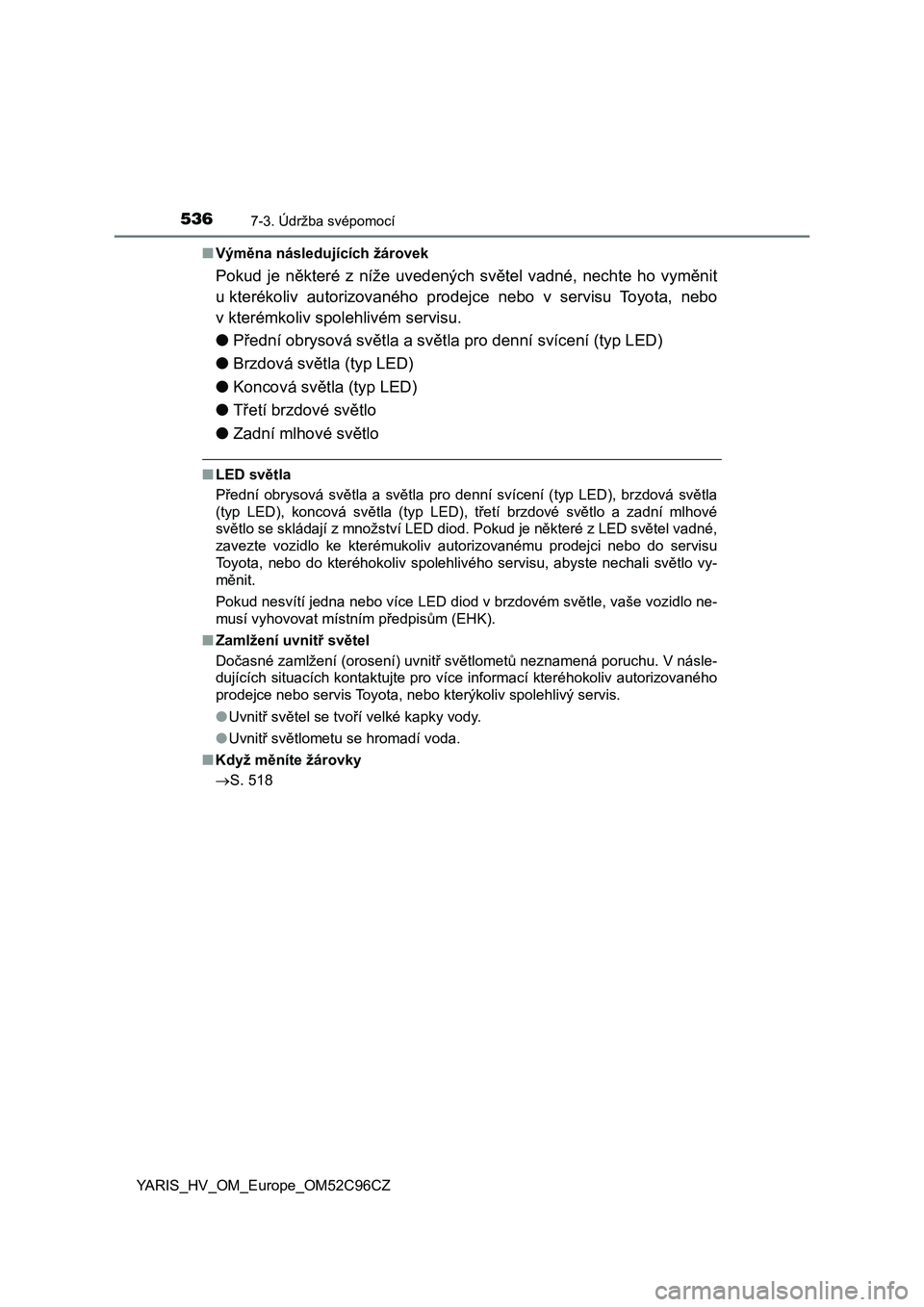

5367-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ■Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vyměnit
u kterékoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
●Přední obrysová světla a světla pro denní svícení (typ LED)
●Brzdová světla (typ LED)
●Koncová světla (typ LED)
●Třetí brzdové světlo
●Zadní mlhové světlo
■LED světla
Přední obrysová světla a světla pro denní svícení (typ LED), brzdová světla
(typ LED), koncová světla (typ LED), třetí brzdové světlo a zadní mlhové
světlo se skládají z množství LED diod. Pokud je některé z LED světel vadné,
zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu
Toyota, nebo do kteréhokoliv spolehlivého servisu, abyste nechali světlo vy-
měnit.
Pokud nesvítí jedna nebo více LED diod v brzdovém světle, vaše vozidlo ne-
musí vyhovovat místním předpisům (EHK).
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. V násle-
dujících situacích kontaktujte pro více informací kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
S. 518

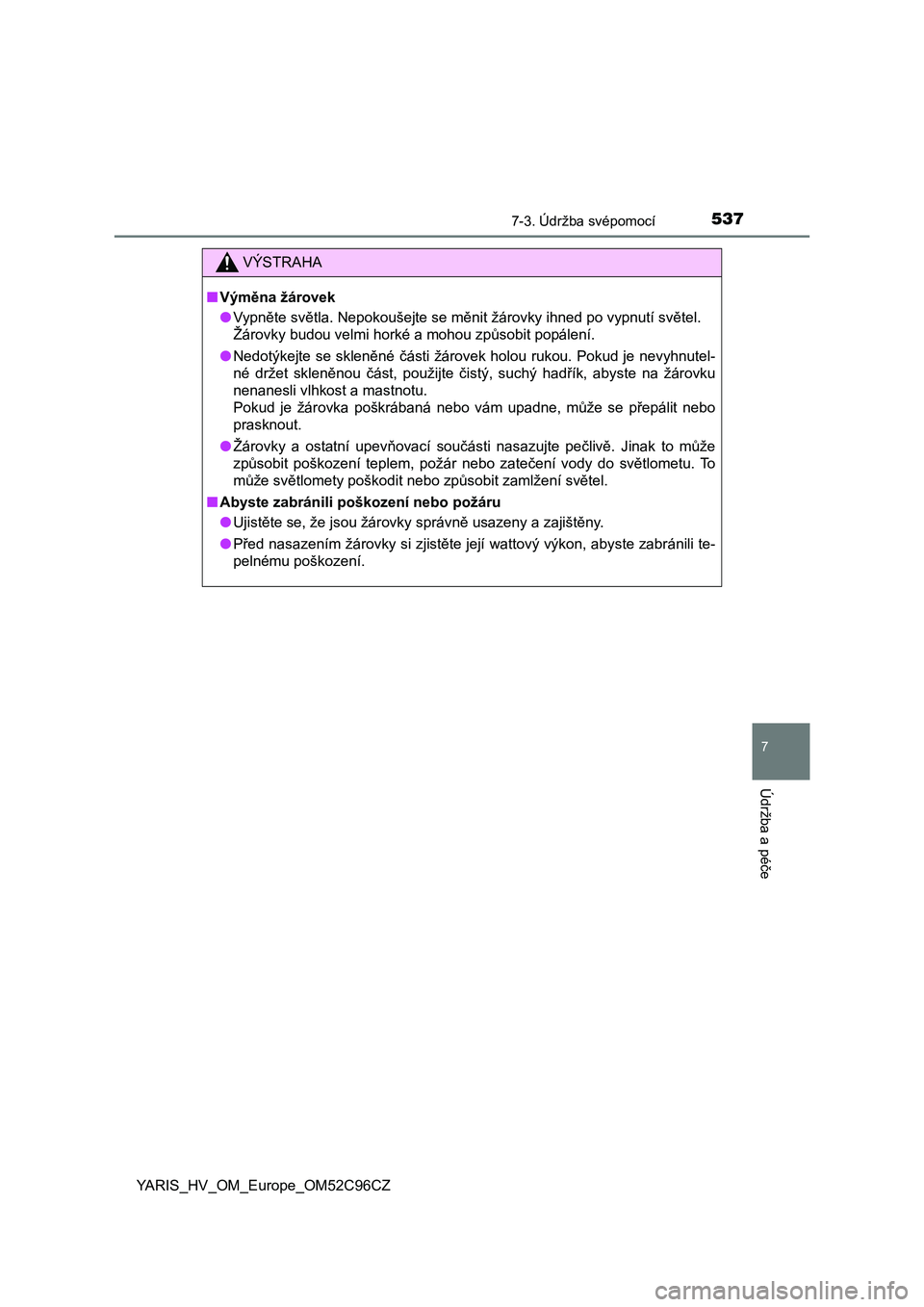

5377-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ
VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
<0050012400e50048000300560059010c0057004f0052005000480057005c00030053005200e3004e00520047004c0057000300510048004500520003005d00530124005600520045004c00570003005d00440050004f00e500480051007400030056005901
0c00570048004f0011[
■Abyste zabránili poškození nebo požáru
●Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
●Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.

5387-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ

539
8Když nastanou potíže
YARIS_HV_OM_Europe_OM52C96CZ8-1. Základní informace
Varovná světla ................... 540
Když musíte zastavit
vozidlo v případě nouze... 5418-2. Postupy v případě nouze
Když musí být vaše vozidlo
odtaženo .......................... 543
Když máte podezření na
poruchu............................ 550
Když se rozsvítí výstražná
kontrolka nebo zazní
výstražný bzučák ............. 551
Když se zobrazí výstražné
hlášení (vozidla
s barevným displejem)..... 565
Když dojde k defektu
pneumatiky (vozidla
se sadou pro nouzovou
opravu pneumatiky) ......... 571
Když dojde k defektu
pneumatiky (vozidla
s rezervním kolem) .......... 590
Když nelze nastartovat
hybridní systém ............... 605
Když elektronický klíč
nefunguje správně
(vozidla se systémem
Smart Entry & Start) ........ 607
Když se vybije
12V akumulátor vozidla ... 610
Když se vozidlo přehřívá.... 615
Když vozidlo uvízne ........... 621

5408-1. Základní informace
YARIS_HV_OM_Europe_OM52C96CZ
Varovná světla
Stiskněte spínač.
Všechna směrová světla budou bli-
kat.
Pro jejich vypnutí stiskněte spínač
znovu.
■Varovná světla
Pokud jsou varovná světla používána dlouhou dobu, když není hybridní sys-
tém v činnosti (když nesvítí indikátor "READY"), 12V akumulátor se může vy-
bít.
Varovná světla se používají k varování ostatních řidičů, když
musí být vozidlo zastaveno na silnici z důvodu poruchy atd.
