1112. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52A62M

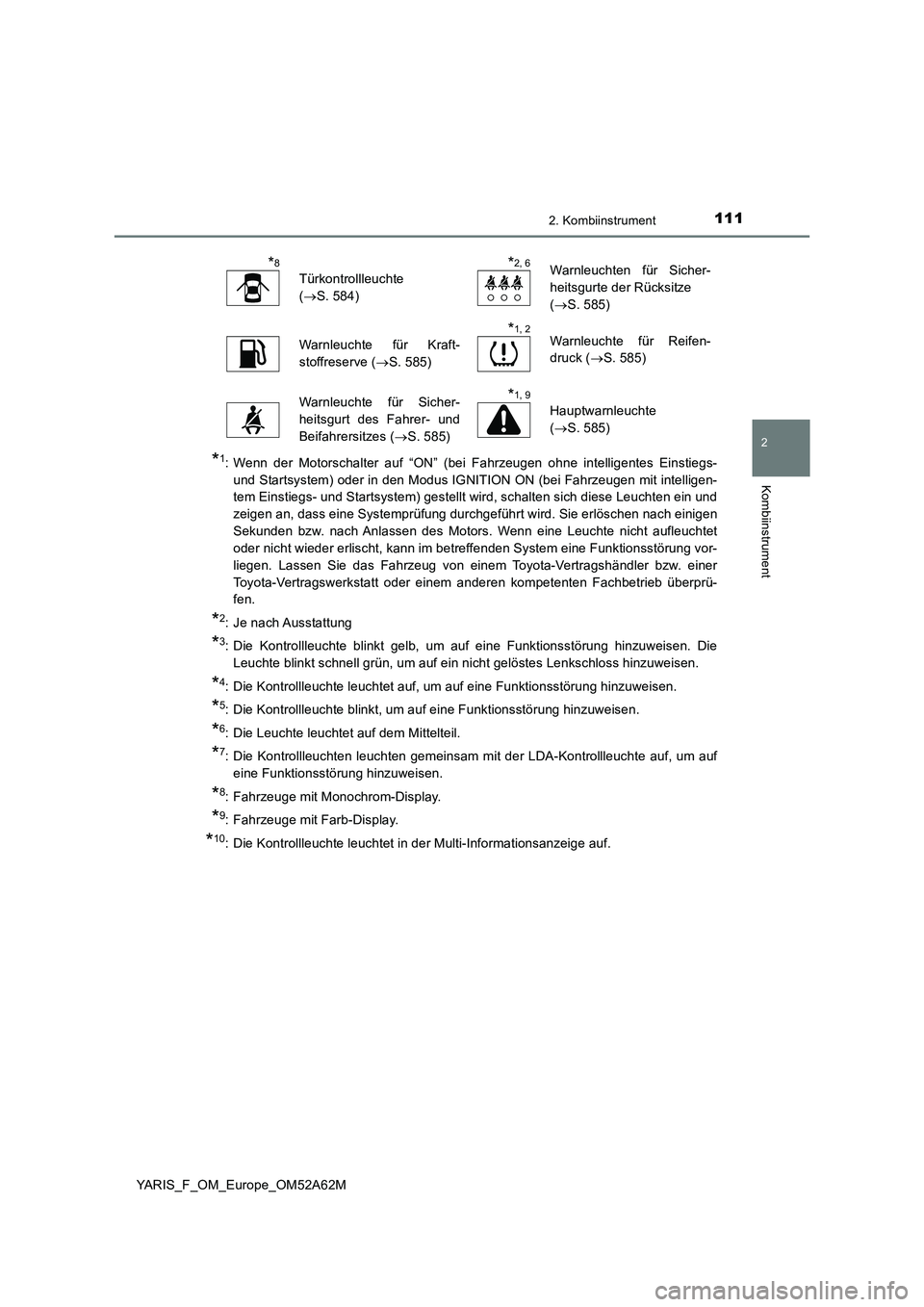

*1: Wenn der Motorschalter auf “ON” (bei Fahrzeugen ohne intelligentes Einstiegs-
und Startsystem) oder in den Modus IGNITION ON (bei Fahrzeugen mit intelligen-
tem Einstiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach Anlassen des Motors. Wenn eine Leuchte nicht aufleuchtet
oder nicht wieder erlischt, kann im betreffenden System eine Funktionsstörung vor-
liegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprü-
fen.
*2: Je nach Ausstattung
*3: Die Kontrollleuchte blinkt gelb, um auf eine Funktionsstörung hinzuweisen. Die
Leuchte blinkt schnell grün, um auf ein nicht gelöstes Lenkschloss hinzuweisen.
*4: Die Kontrollleuchte leuchtet auf, um auf eine Funktionsstörung hinzuweisen.
*5: Die Kontrollleuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*6: Die Leuchte leuchtet auf dem Mittelteil.
*7: Die Kontrollleuchten leuchten gemeinsam mit der LDA-Kontrollleuchte auf, um auf
eine Funktionsstörung hinzuweisen.
*8: Fahrzeuge mit Monochrom-Display.
*9: Fahrzeuge mit Farb-Display.
*10: Die Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
*8
Türkontrollleuchte
(S. 584)*2, 6Warnleuchten für Sicher-
heitsgurte der Rücksitze
(S. 585)
Warnleuchte für Kraft-
stoffreserve (S. 585)*1, 2Warnleuchte für Reifen-
druck (S. 585)
Warnleuchte für Sicher-
heitsgurt des Fahrer- und
Beifahrersitzes (S. 585)*1, 9
Hauptwarnleuchte
(S. 585)

1122. Kombiinstrument
YARIS_F_OM_Europe_OM52A62M

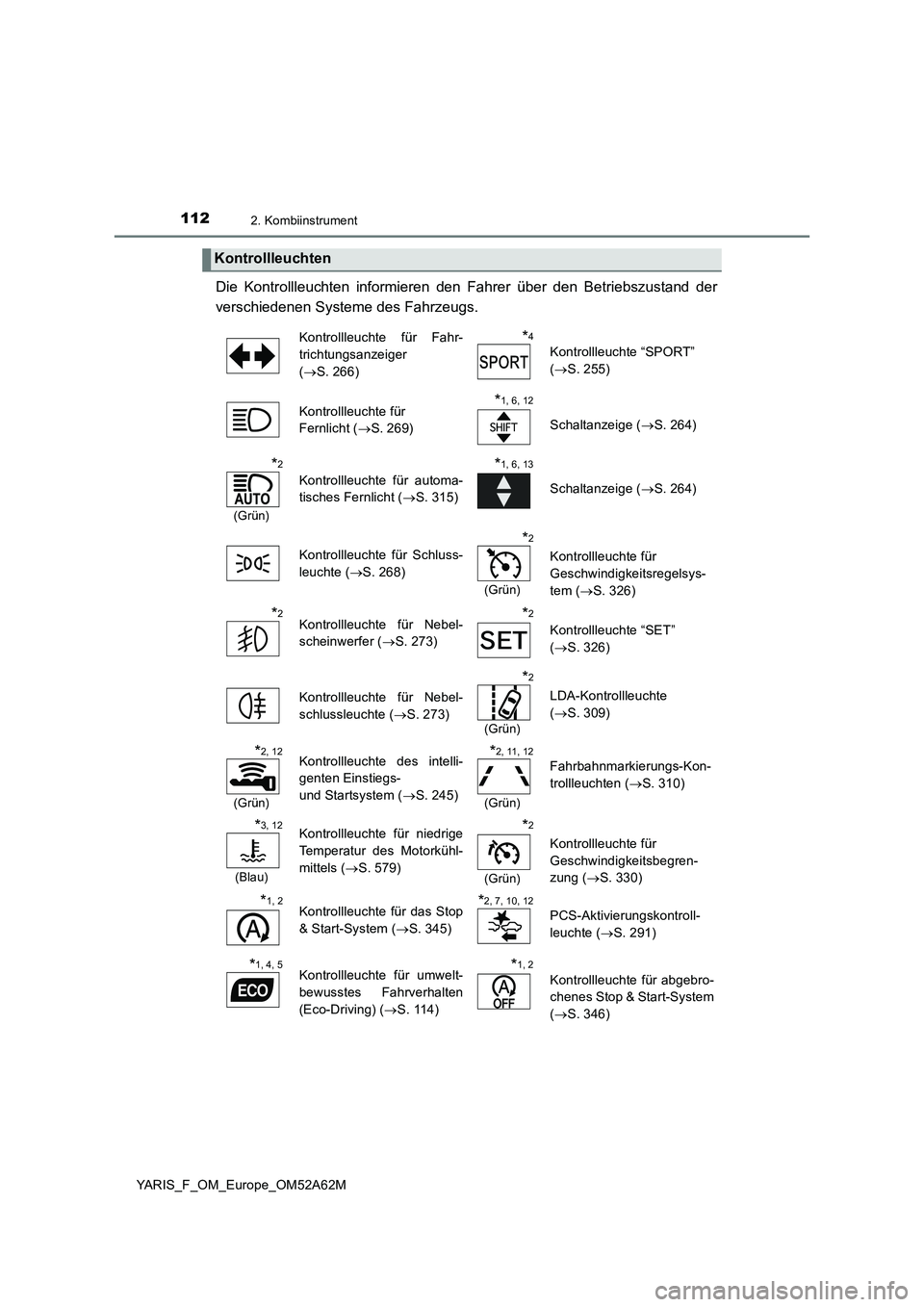

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahrzeugs.
Kontrollleuchten
Kontrollleuchte für Fahr-
trichtungsanzeiger
( S. 266)
*4
Kontrollleuchte “SPORT”
( S. 255)
Kontrollleuchte für
Fernlicht ( S. 269)
*1, 6, 12
Schaltanzeige (S. 264)
*2
(Grün)
Kontrollleuchte für automa-
tisches Fernlicht ( S. 315)
*1, 6, 13
Schaltanzeige (S. 264)
Kontrollleuchte für Schluss-
leuchte ( S. 268)
*2
(Grün)
Kontrollleuchte für
Geschwindigkeitsregelsys-
tem ( S. 326)
*2Kontrollleuchte für Nebel-
scheinwerfer ( S. 273)
*2
Kontrollleuchte “SET”
( S. 326)
Kontrollleuchte für Nebel-
schlussleuchte ( S. 273)
*2
(Grün)
LDA-Kontrollleuchte
( S. 309)
*2, 12
(Grün)
Kontrollleuchte des intelli-
genten Einstiegs-
und Startsystem ( S. 245)
*2, 11, 12
(Grün)
Fahrbahnmarkierungs-Kon-
trollleuchten ( S. 310)
*3, 12
(Blau)
Kontrollleuchte für niedrige
Temperatur des Motorkühl-
mittels ( S. 579)
*2
(Grün)
Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 330)
*1, 2Kontrollleuchte für das Stop
& Start-System ( S. 345)
*2, 7, 10, 12
PCS-Aktivierungskontroll-
leuchte ( S. 291)
*1, 4, 5Kontrollleuchte für umwelt-
bewusstes Fahrverhalten
(Eco-Driving) ( S. 114)
*1, 2
Kontrollleuchte für abgebro-
chenes Stop & Start-System
( S. 346)

1132. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52A62M

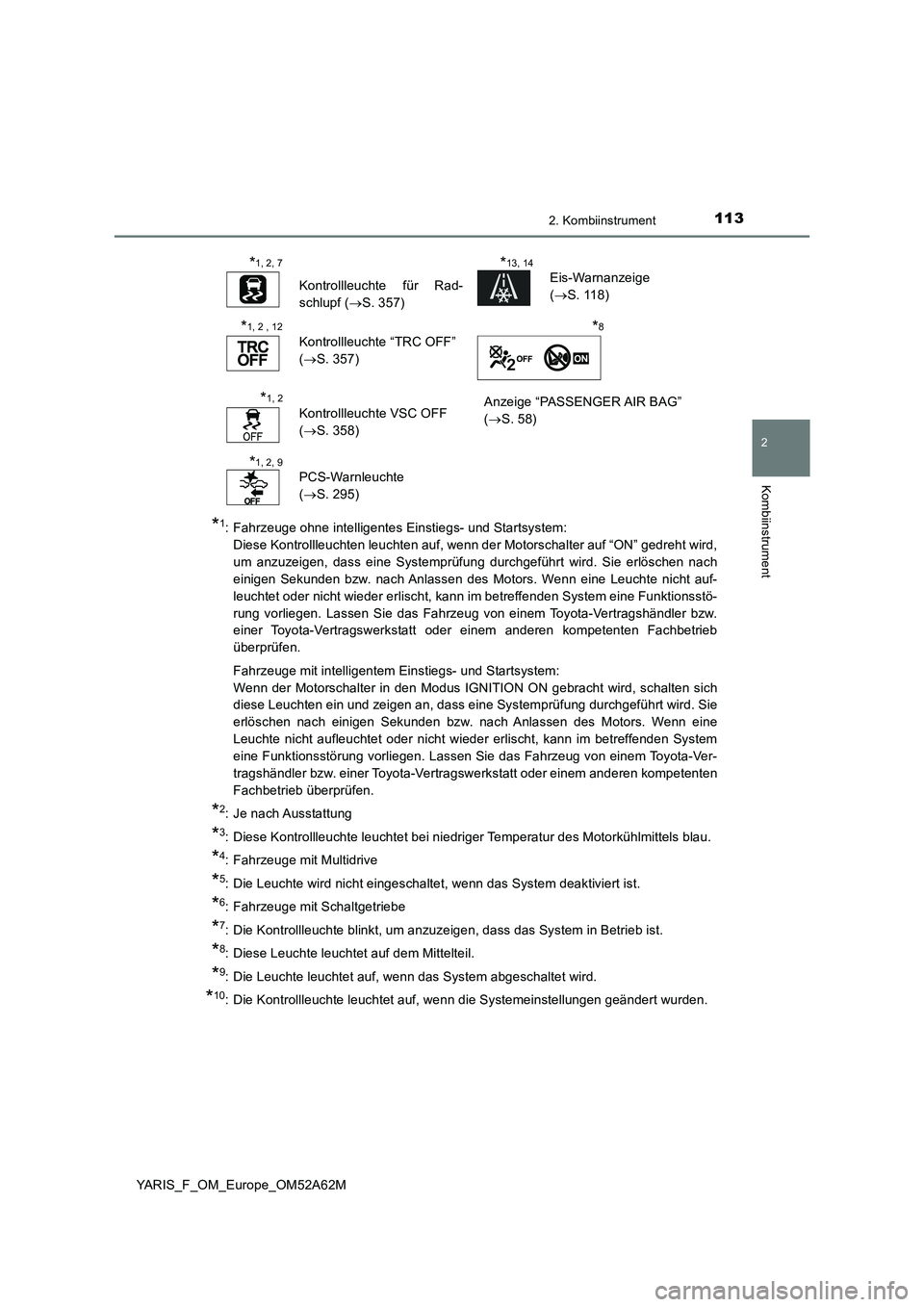

*1: Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Diese Kontrollleuchten leuchten auf, wenn der Motorschalter auf “ON” gedreht wird,
um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach
einigen Sekunden bzw. nach Anlassen des Motors. Wenn eine Leuchte nicht auf-
leuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktionsstö-
rung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Wenn der Motorschalter in den Modus IGNITION ON gebracht wird, schalten sich
diese Leuchten ein und zeigen an, dass eine Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw. nach Anlassen des Motors. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann im betreffenden System
eine Funktionsstörung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
*2: Je nach Ausstattung
*3: Diese Kontrollleuchte leuchtet bei niedriger Temperatur des Motorkühlmittels blau.
*4: Fahrzeuge mit Multidrive
*5: Die Leuchte wird nicht eingeschaltet, wenn das System deaktiviert ist.
*6: Fahrzeuge mit Schaltgetriebe
*7: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*8: Diese Leuchte leuchtet auf dem Mittelteil.
*9: Die Leuchte leuchtet auf, wenn das System abgeschaltet wird.
*10: Die Kontrollleuchte leuchtet auf, wenn die Systemeinstellungen geändert wurden.
*1, 2, 7
Kontrollleuchte für Rad-
schlupf ( S. 357)
*13, 14
Eis-Warnanzeige
( S. 118)
*1, 2 , 12
Kontrollleuchte “TRC OFF”
( S. 357)
*8
*1, 2
Kontrollleuchte VSC OFF
( S. 358)
Anzeige “PASSENGER AIR BAG”
( S. 58)
*1, 2, 9
PCS-Warnleuchte
( S. 295)

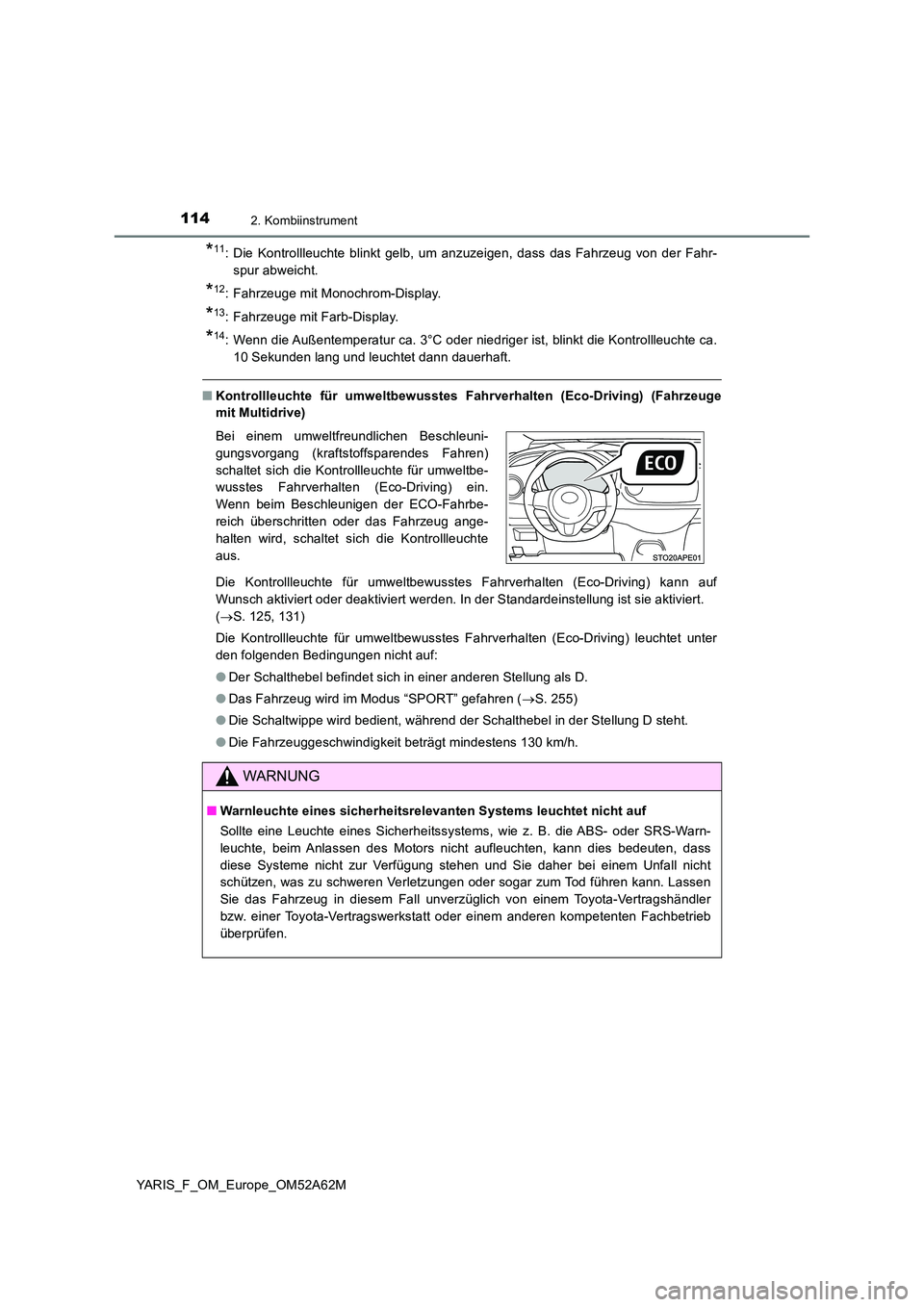

1142. Kombiinstrument
YARIS_F_OM_Europe_OM52A62M
*11: Die Kontrollleuchte blinkt gelb, um anzuzeigen, dass das Fahrzeug von der Fahr-
spur abweicht.
*12: Fahrzeuge mit Monochrom-Display.
*13: Fahrzeuge mit Farb-Display.
*14: Wenn die Außentemperatur ca. 3°C oder niedriger ist, blinkt die Kontrollleuchte ca.
10 Sekunden lang und leuchtet dann dauerhaft.
■ Kontrollleuchte für umweltbewusstes Fahrverhalten (Eco-Driving) (Fahrzeuge
mit Multidrive)
Die Kontrollleuchte für umweltbewusstes Fahrverhalten (Eco-Driving) kann auf
Wunsch aktiviert oder deaktiviert werden. In der Standardeinstellung ist sie aktiviert.
( S. 125, 131)
Die Kontrollleuchte für umweltbewusstes Fahrverhalten (Eco-Driving) leuchtet unter
den folgenden Bedingungen nicht auf:
● Der Schalthebel befindet sich in einer anderen Stellung als D.
● Das Fahrzeug wird im Modus “SPORT” gefahren (S. 255)
● Die Schaltwippe wird bedient, während der Schalthebel in der Stellung D steht.
● Die Fahrzeuggeschwindigkeit beträgt mindestens 130 km/h.
Bei einem umweltfreundlichen Beschleuni-
gungsvorgang (kraftstoffsparendes Fahren)
schaltet sich die Kontrollleuchte für umweltbe-
wusstes Fahrverhalten (Eco-Driving) ein.
Wenn beim Beschleunigen der ECO-Fahrbe-
reich überschritten oder das Fahrzeug ange-
halten wird, schaltet sich die Kontrollleuchte
aus.
WARNUNG
■ Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssystems, wie z. B. die ABS- oder SRS-Warn-
leuchte, beim Anlassen des Motors nicht aufleuchten, kann dies bedeuten, dass
diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen
Sie das Fahrzeug in diesem Fall unverzüglich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.

115
2
2. Kombiinstrument
Kombiinstrument
YARIS_F_OM_Europe_OM52A62M

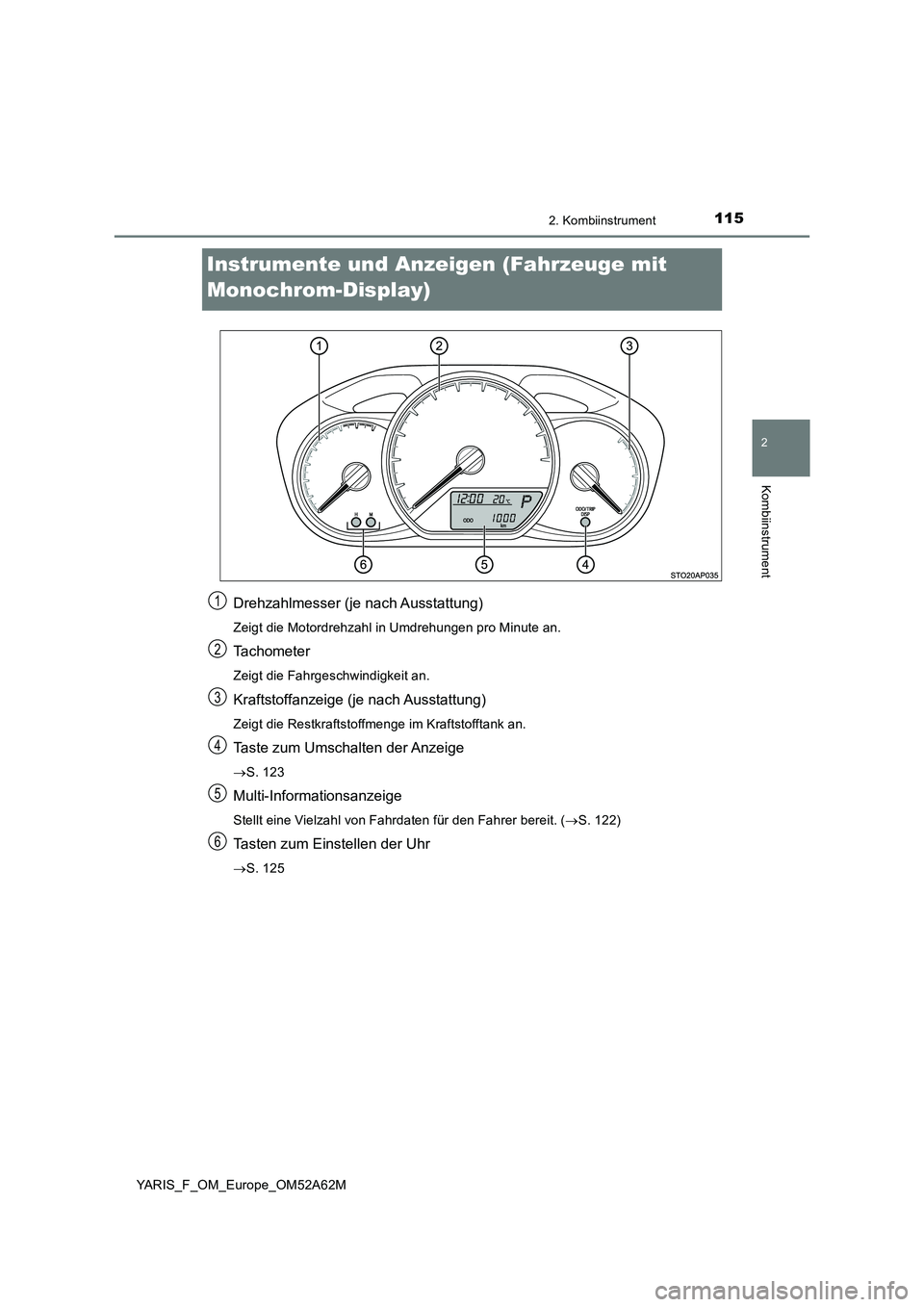

Instrumente und Anzeigen (Fahrzeuge mit
Monochrom-Display)
Drehzahlmesser (je nach Ausstattung)
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige (je nach Ausstattung)
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Taste zum Umschalten der Anzeige
S. 123
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit. (S. 122)
Tasten zum Einstellen der Uhr
S. 125
1
2
3
4
5
6

1162. Kombiinstrument
YARIS_F_OM_Europe_OM52A62M

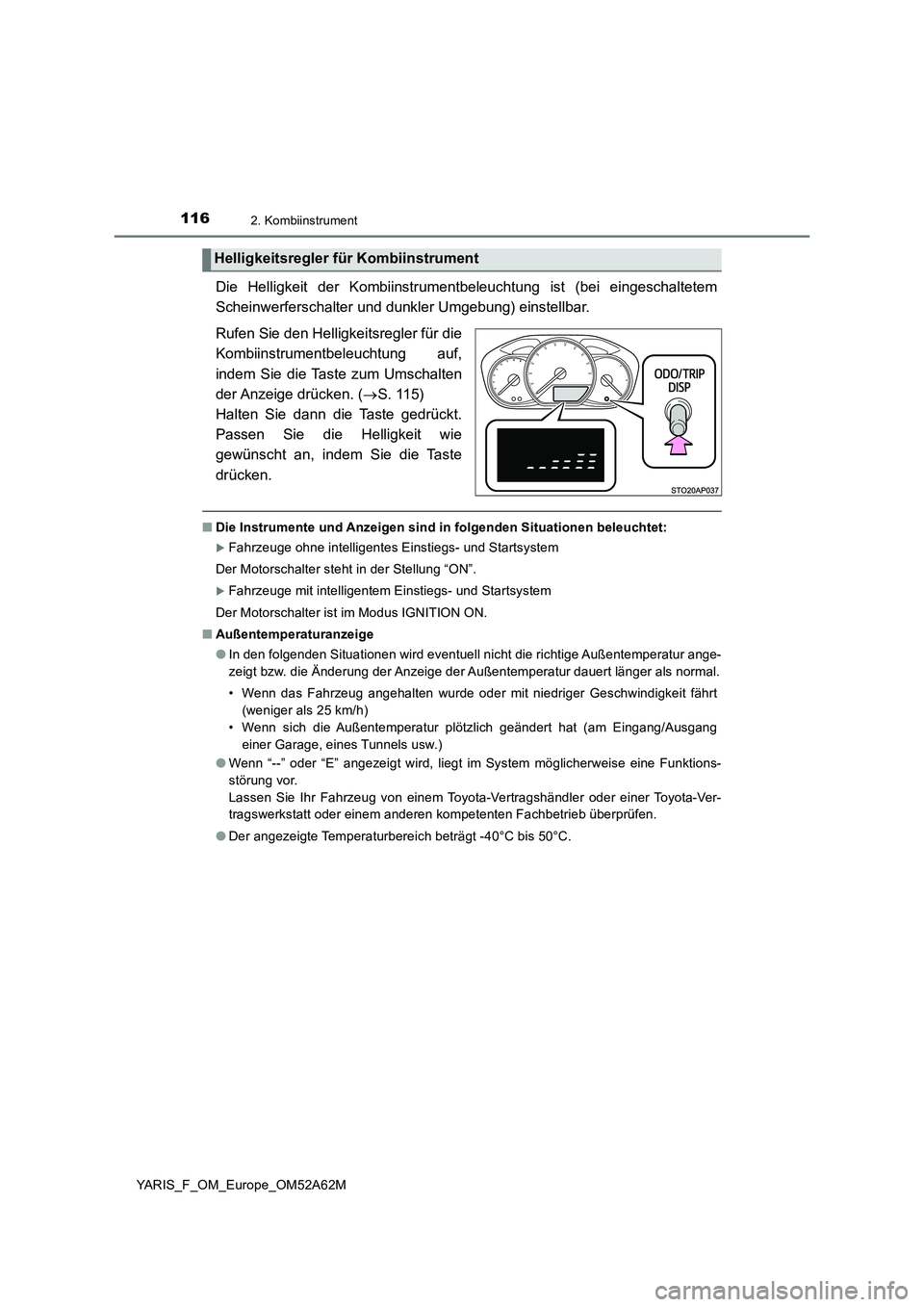

Die Helligkeit der Kombiinstrumentbeleuchtung ist (bei eingeschaltetem
Scheinwerferschalter und dunkler Umgebung) einstellbar.
Rufen Sie den Helligkeitsregler für die
Kombiinstrumentbeleuchtung auf,
indem Sie die Taste zum Umschalten
der Anzeige drücken. (S. 115)
Halten Sie dann die Taste gedrückt.
Passen Sie die Helligkeit wie
gewünscht an, indem Sie die Taste
drücken.
■Die Instrumente und Anzeigen sind in folgenden Situationen beleuchtet:
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Motorschalter ist im Modus IGNITION ON.
■Außentemperaturanzeige
●In den folgenden Situationen wird eventuell nicht die richtige Außentemperatur ange-
zeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal.
• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt
(weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang
einer Garage, eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt im System möglicherweise eine Funktions-
störung vor.
Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
●Der angezeigte Temperaturbereich beträgt -40°C bis 50°C.
Helligkeitsregler für Kombiinstrument

1172. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52A62M

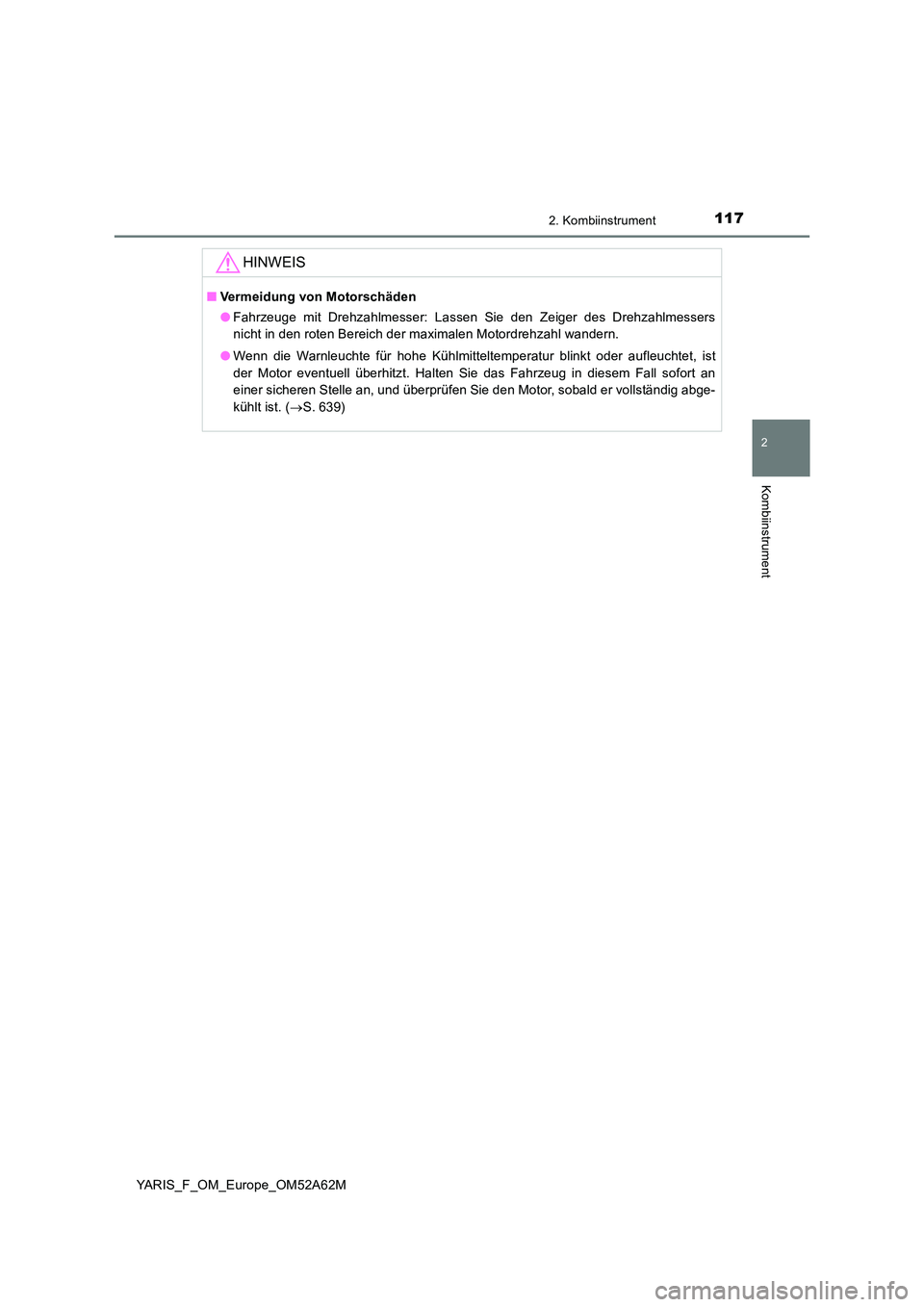

HINWEIS
■Vermeidung von Motorschäden
● Fahrzeuge mit Drehzahlmesser: Lassen Sie den Zeiger des Drehzahlmessers
nicht in den roten Bereich der maximalen Motordrehzahl wandern.
● Wenn die Warnleuchte für hohe Kühlmitteltemperatur blinkt oder aufleuchtet, ist
der Motor eventuell überhitzt. Halten Sie das Fahrzeug in diesem Fall sofort an
einer sicheren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abge-
kühlt ist. ( S. 639)

1182. Kombiinstrument
YARIS_F_OM_Europe_OM52A62M

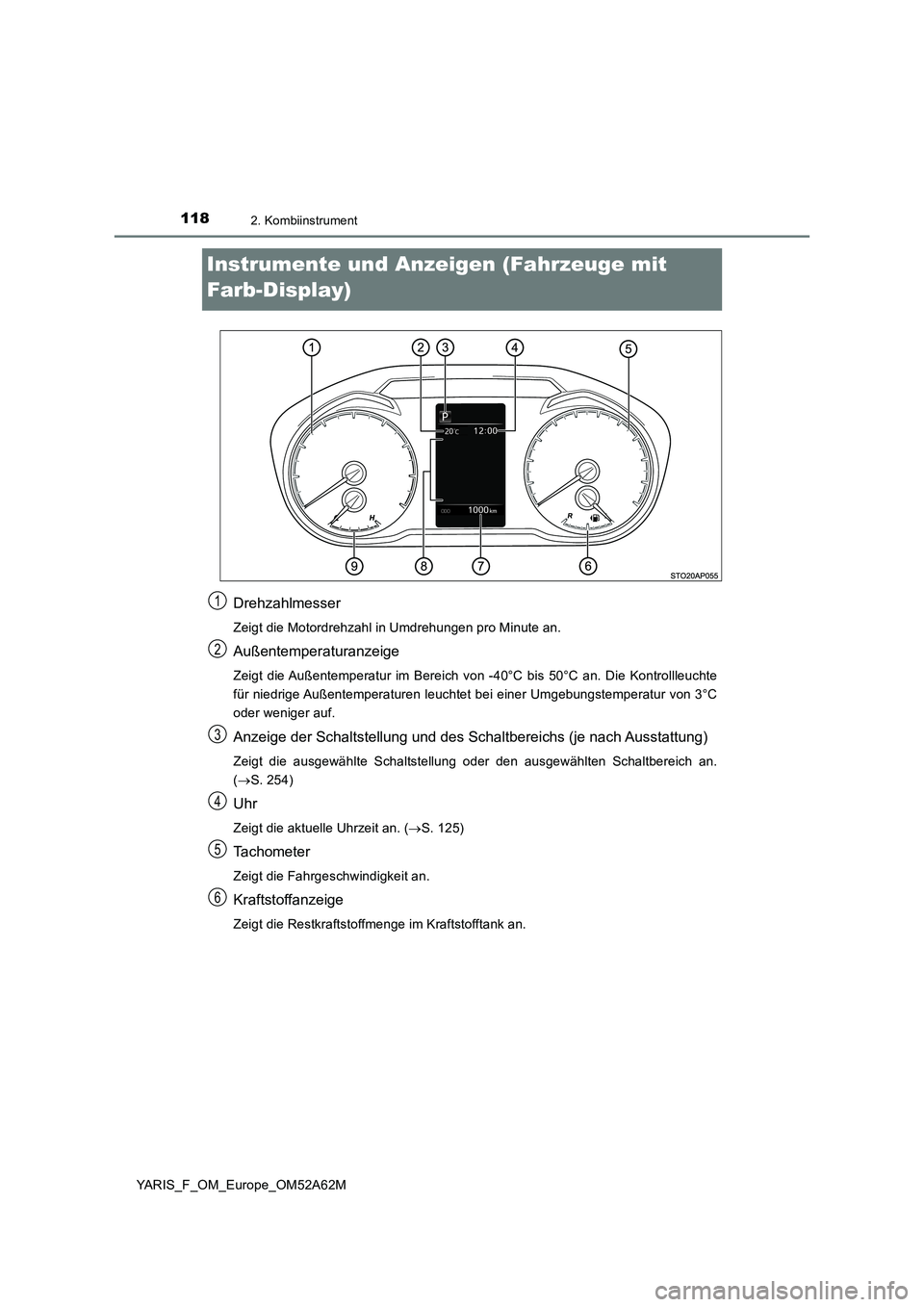

Instrumente und Anzeigen (Fahrzeuge mit
Farb-Display)
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Außentemperaturanzeige
Zeigt die Außentemperatur im Bereich von -40°C bis 50°C an. Die Kontrollleuchte
für niedrige Außentemperaturen leuchtet bei einer Umgebungstemperatur von 3°C
oder weniger auf.
Anzeige der Schaltstellung und des Schaltbereichs (je nach Ausstattung)
Zeigt die ausgewählte Schaltstellung oder den ausgewählten Schaltbereich an.
(S. 254)
Uhr
Zeigt die aktuelle Uhrzeit an. (S. 125)
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
1
2
3
4
5
6

1192. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52A62M

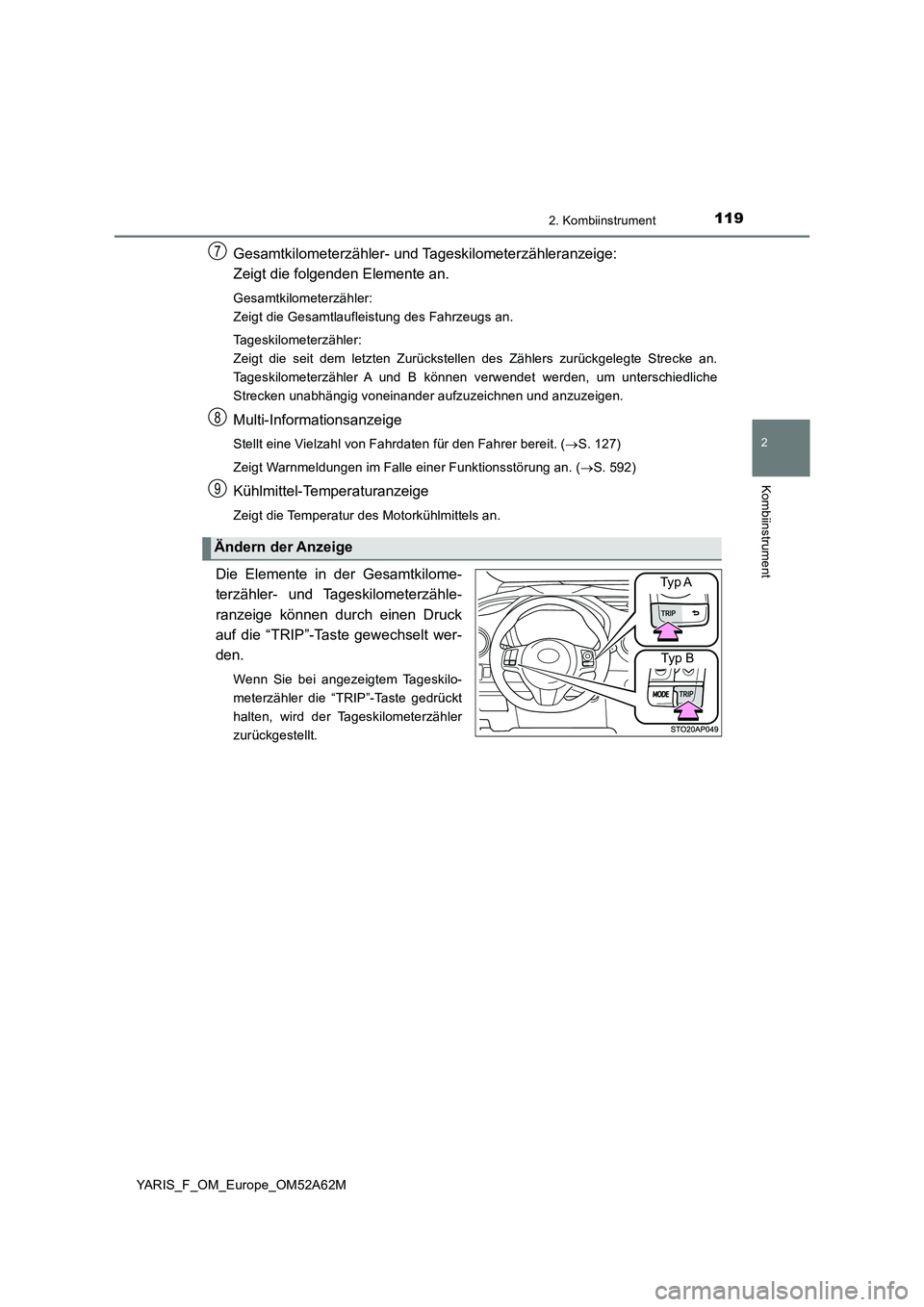

Gesamtkilometerzähler- und Tageskilometerzähleranzeige:
Zeigt die folgenden Elemente an.
Gesamtkilometerzähler:
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
Tageskilometerzähler:
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke an.
Tageskilometerzähler A und B können verwendet werden, um unterschiedliche
Strecken unabhängig voneinander aufzuzeichnen und anzuzeigen.
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit. ( S. 127)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an. ( S. 592)
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an.
Die Elemente in der Gesamtkilome-
terzähler- und Tageskilometerzähle-
ranzeige können durch einen Druck
auf die “TRIP”-Taste gewechselt wer-
den.
Wenn Sie bei angezeigtem Tageskilo-
meterzähler die “TRIP”-Taste gedrückt
halten, wird der Tageskilometerzähler
zurückgestellt.
Ändern der Anzeige
7
8
9
Ty p A
Typ B

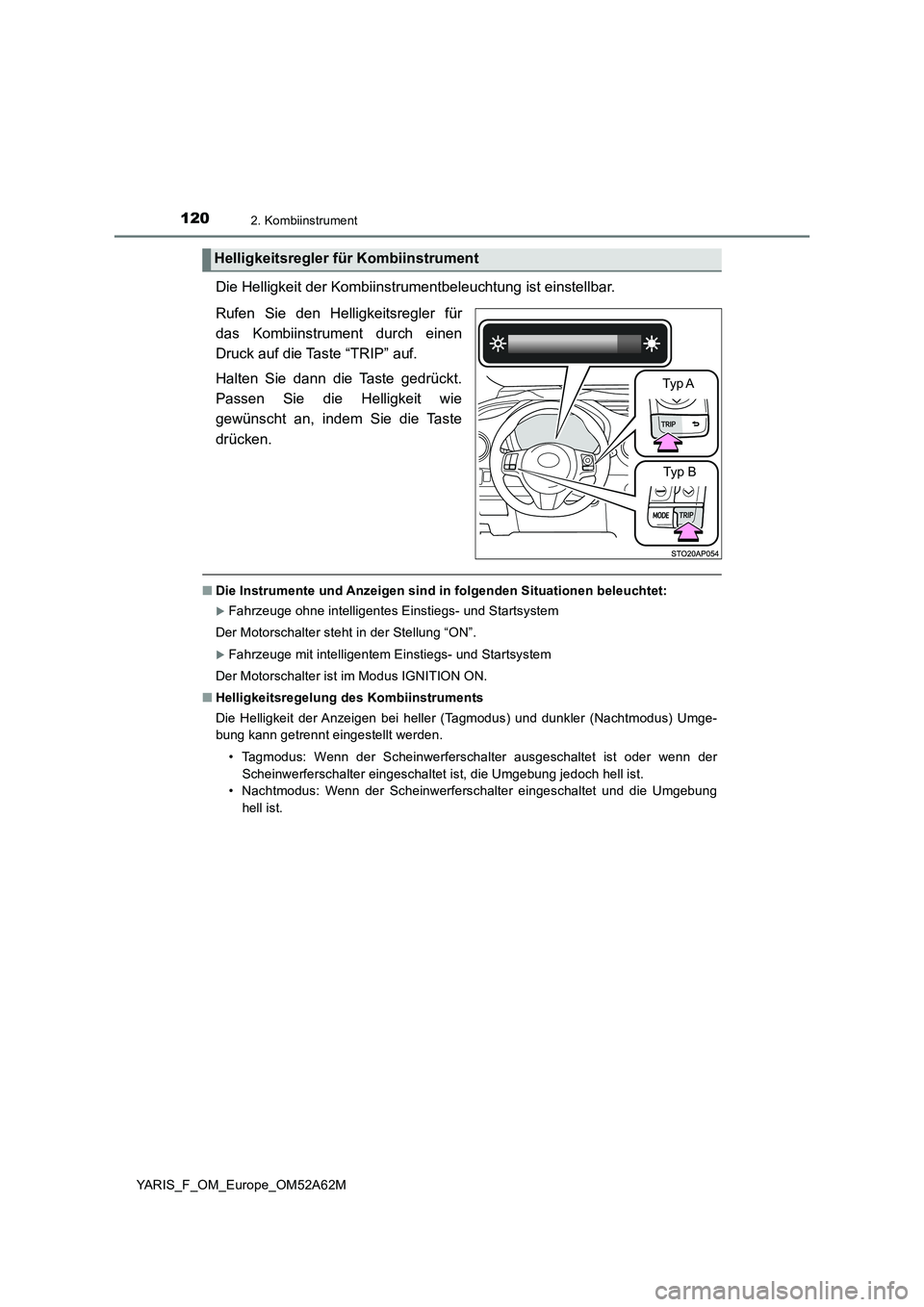

1202. Kombiinstrument
YARIS_F_OM_Europe_OM52A62M
Die Helligkeit der Kombiinstrumentbeleuchtung ist einstellbar.
Rufen Sie den Helligkeitsregler für
das Kombiinstrument durch einen
Druck auf die Taste “TRIP” auf.
Halten Sie dann die Taste gedrückt.
Passen Sie die Helligkeit wie
gewünscht an, indem Sie die Taste
drücken.
■Die Instrumente und Anzeigen sind in folgenden Situationen beleuchtet:
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Motorschalter ist im Modus IGNITION ON.
■Helligkeitsregelung des Kombiinstruments
Die Helligkeit der Anzeigen bei heller (Tagmodus) und dunkler (Nachtmodus) Umge-
bung kann getrennt eingestellt werden.
• Tagmodus: Wenn der Scheinwerferschalter ausgeschaltet ist oder wenn der
Scheinwerferschalter eingeschaltet ist, die Umgebung jedoch hell ist.
• Nachtmodus: Wenn der Scheinwerferschalter eingeschaltet und die Umgebung
hell ist.
Helligkeitsregler für Kombiinstrument
Typ A
Typ B
