2174-3. Använda strålkastare och vindrutetorkare
4
Körning
OM52A54SE

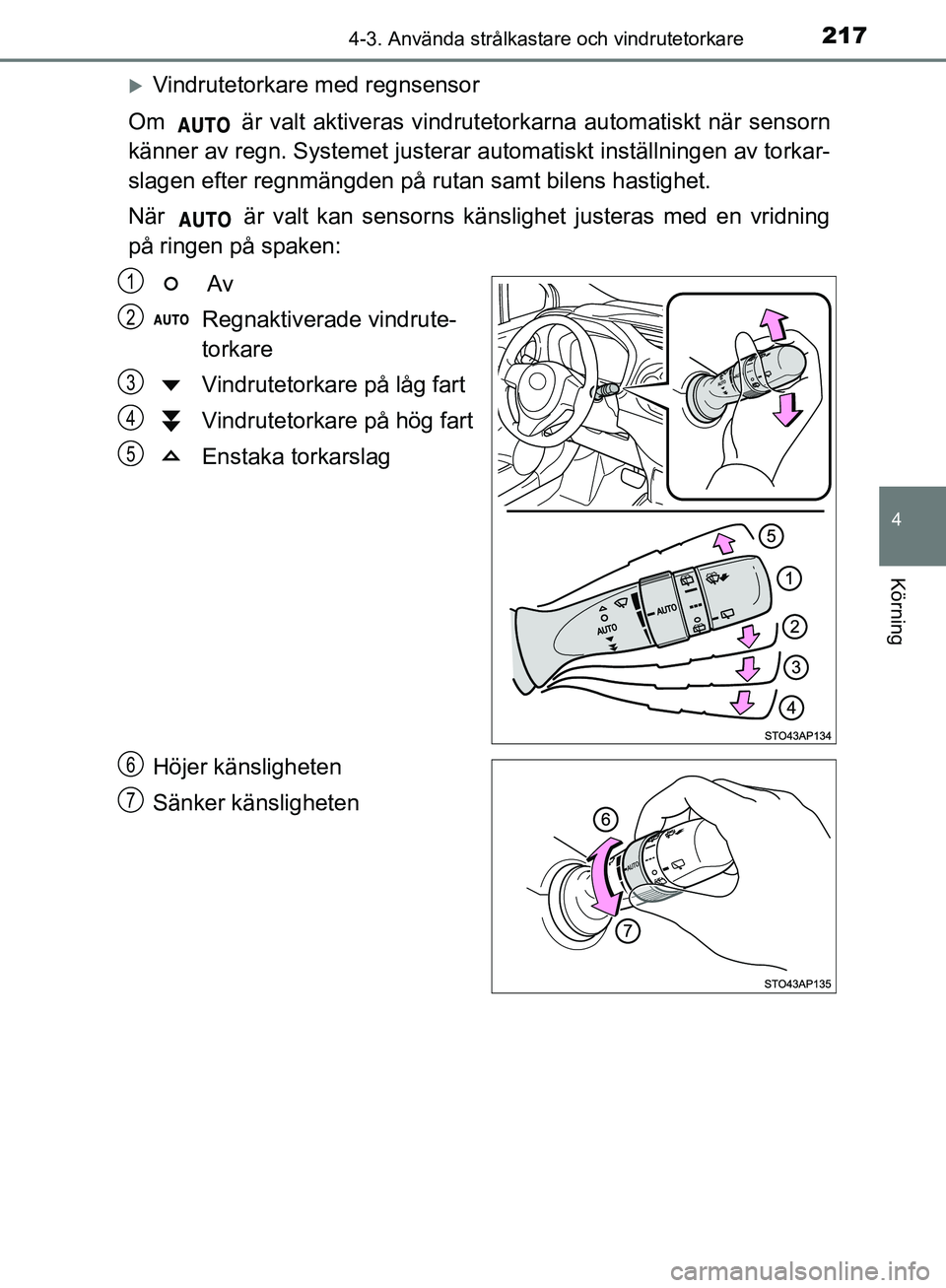

Vindrutetorkare med regnsensor
Om är valt aktiveras vindrutetorkarna automatiskt när sensorn
känner av regn. Systemet justerar automatiskt inställningen av torkar-
slagen efter regnmängden på ru tan samt bilens hastighet.
När är valt kan sensorns känslighet justeras med en vridning
på ringen på spaken:
Av
Regnaktiverade vindrute-
torkare
Vindrutetorkare på låg fart
Vindrutetorkare på hög fart
Enstaka torkarslag
Höjer känsligheten
Sänker känsligheten
1
2
3
4
5
6
7
OM52A54SE.book Page 217 Monday, May 27, 2019 10:37 AM

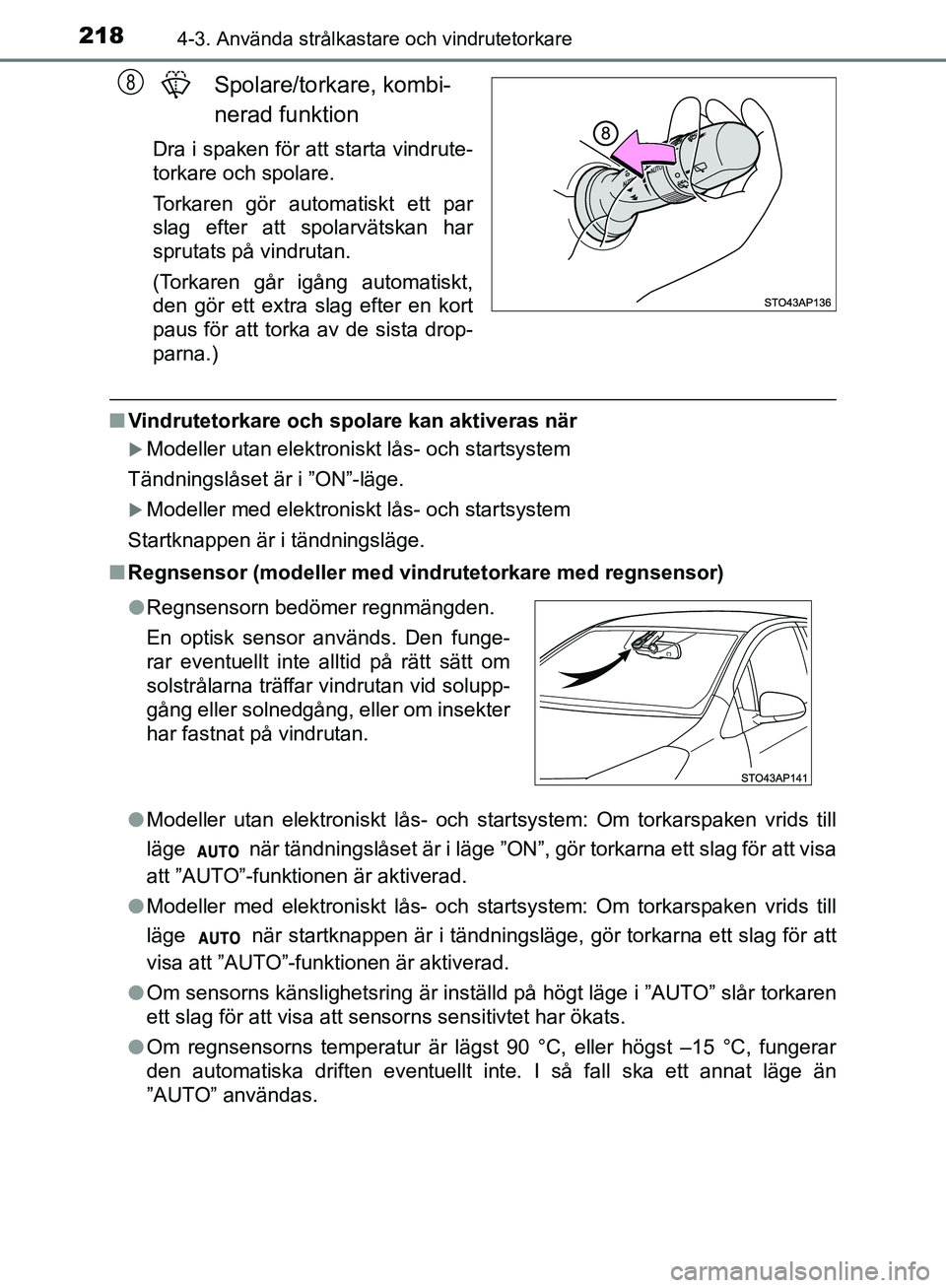

2184-3. Använda strålkastare och vindrutetorkare
OM52A54SE
Spolare/torkare, kombi-nerad funktion
Dra i spaken för att starta vindrute-
torkare och spolare.
Torkaren gör automatiskt ett par
slag efter att spolarvätskan har
sprutats på vindrutan.
(Torkaren går igång automatiskt,
den gör ett extra slag efter en kort
paus för att torka av de sista drop-
parna.)
n Vindrutetorkare och spolare kan aktiveras när
Modeller utan elektroniskt lås- och startsystem
Tändningslåset är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startknappen är i tändningsläge.
n Regnsensor (modeller med vi ndrutetorkare med regnsensor)
l Modeller utan elektroniskt lås- och startsystem: Om torkarspaken vrids till
läge när tändningslåset är i läge ”ON”, gör torkarna ett slag för att visa
att ”AUTO”-funktionen är aktiverad.
l Modeller med elektroniskt lås- och startsystem: Om torkarspaken vrids till
läge när startknappen är i tändningsläge, gör torkarna ett slag för att
visa att ”AUTO”-funktionen är aktiverad.
l Om sensorns känslighetsring är inställd på högt läge i ”AUTO” slår torkaren
ett slag för att visa att sensorns sensitivtet har ökats.
l Om regnsensorns temperatur är lägst 90 °C, eller högst –1\
5 °C, fungerar
den automatiska driften eventuellt inte. I så fall ska ett annat läge än
”AUTO” användas.
8
lRegnsensorn bedömer regnmängden.
En optisk sensor används. Den funge-
rar eventuellt inte alltid på rätt sätt om
solstrålarna träffar vindrutan vid solupp-
gång eller solnedgång, eller om insekter
har fastnat på vindrutan.
OM52A54SE.book Page 218 Monday, May 27, 2019 10:37 AM

2194-3. Använda strålkastare och vindrutetorkare
4
Körning
OM52A54SEn

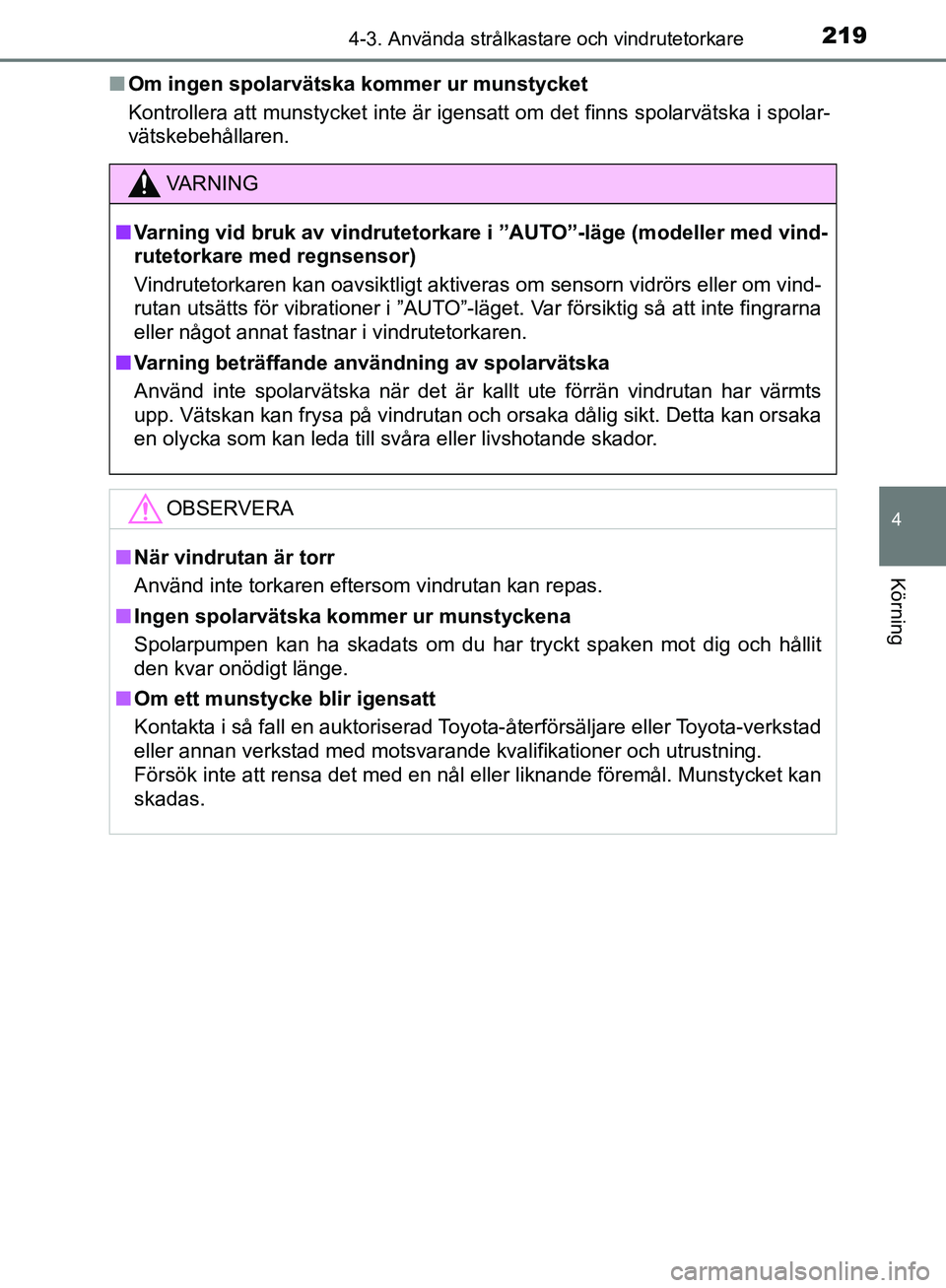

Om ingen spolarvätska kommer ur munstycket
Kontrollera att munstycket inte är igensatt om det finns spolarvätska i spolar-
vätskebehållaren.
VA R N I N G
nVarning vid bruk av vindrutetorkare i ”AUTO”-läge (modeller med vind-
rutetorkare med regnsensor)
Vindrutetorkaren kan oavsiktligt aktiveras om sensorn vidrörs eller om vind-
rutan utsätts för vibrationer i ”AUTO”-läget. Var försiktig så att inte fingrarna
eller något annat fastnar i vindrutetorkaren.
n Varning beträffande användning av spolarvätska
Använd inte spolarvätska när det är kallt ute förrän vindrutan har värmts
upp. Vätskan kan frysa på vindrutan och orsaka dålig sikt. Detta kan orsaka
en olycka som kan leda till svåra eller livshotande skador.
OBSERVERA
n När vindrutan är torr
Använd inte torkaren eftersom vindrutan kan repas.
n Ingen spolarvätska kommer ur munstyckena
Spolarpumpen kan ha skadats om du har tryckt spaken mot dig och hållit
den kvar onödigt länge.
n Om ett munstycke blir igensatt
Kontakta i så fall en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Försök inte att rensa det med en nål eller liknande föremål. Munstycket kan
skadas.
OM52A54SE.book Page 219 Monday, May 27, 2019 10:37 AM

2274-5. Toyota Safety Sense
4
Körning
OM52A54SE

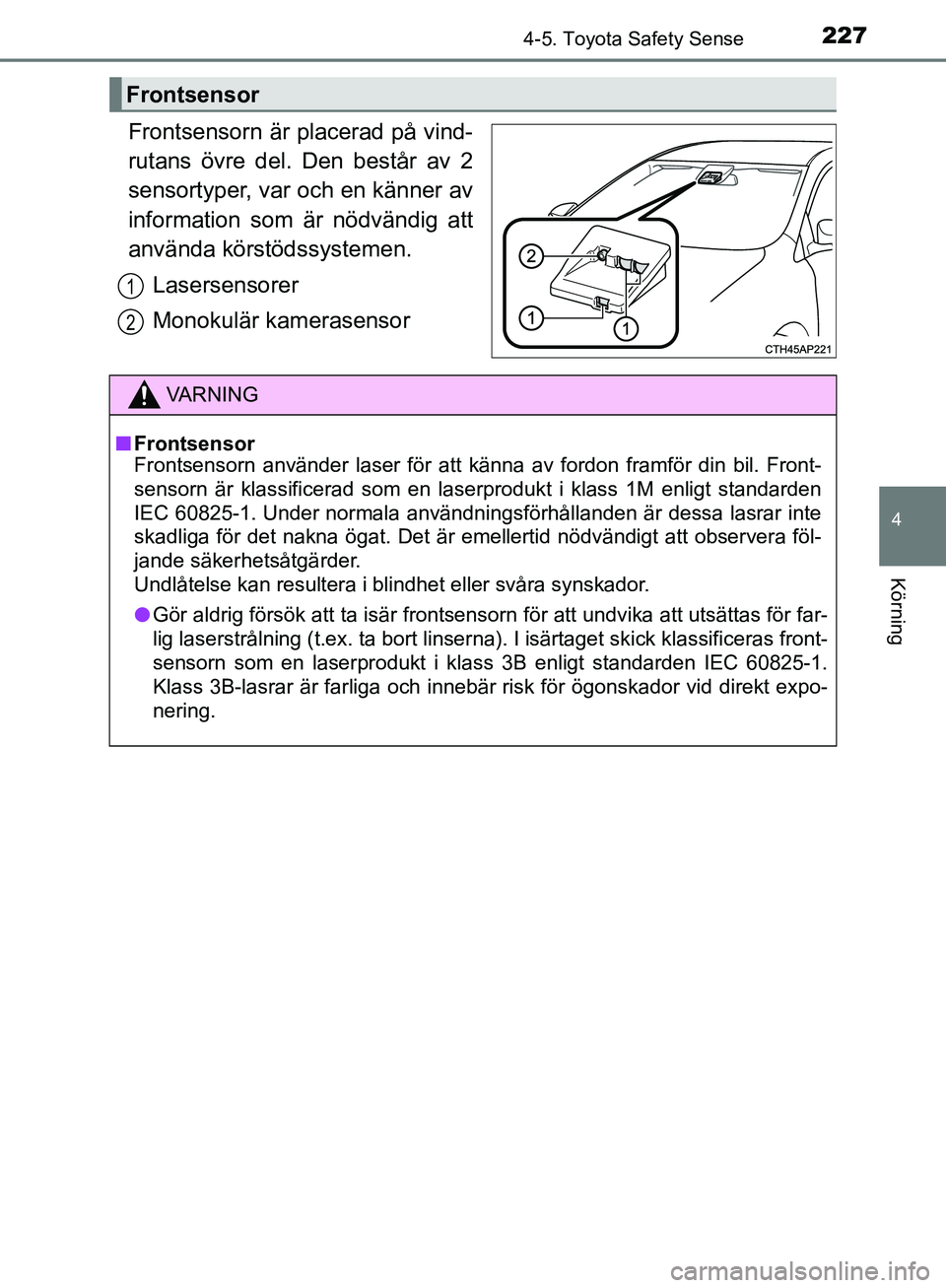

Frontsensorn är placerad på vind-
rutans övre del. Den består av 2
sensortyper, var och en känner av
information som är nödvändig att
använda körstödssystemen.Lasersensorer
Monokulär kamerasensor
Frontsensor
1
2
VA R N I N G
nFrontsensor
Frontsensorn använder laser för att känna av fordon framför din bil. Front-
sensorn är klassificerad som en laserprodukt i klass 1M enligt standarden
IEC 60825-1. Under normala användningsförhållanden är dessa \
lasrar inte
skadliga för det nakna ögat. Det är emellertid nödvändigt att observera föl-
jande säkerhetsåtgärder.
Undlåtelse kan resultera i blindhet eller svåra synskador.
l Gör aldrig försök att ta isär frontsensorn för att undvika att utsätt\
as för far-
lig laserstrålning (t.ex. ta bort linserna). I isärtaget skick klassificeras front-
sensorn som en laserprodukt i klass 3B enligt standarden IEC 60825-1.
Klass 3B-lasrar är farliga och innebär risk för ögonskador vid direkt expo-
nering.
OM52A54SE.book Page 227 Monday, May 27, 2019 10:37 AM

2284-5. Toyota Safety Sense
OM52A54SE
VA R N I N G

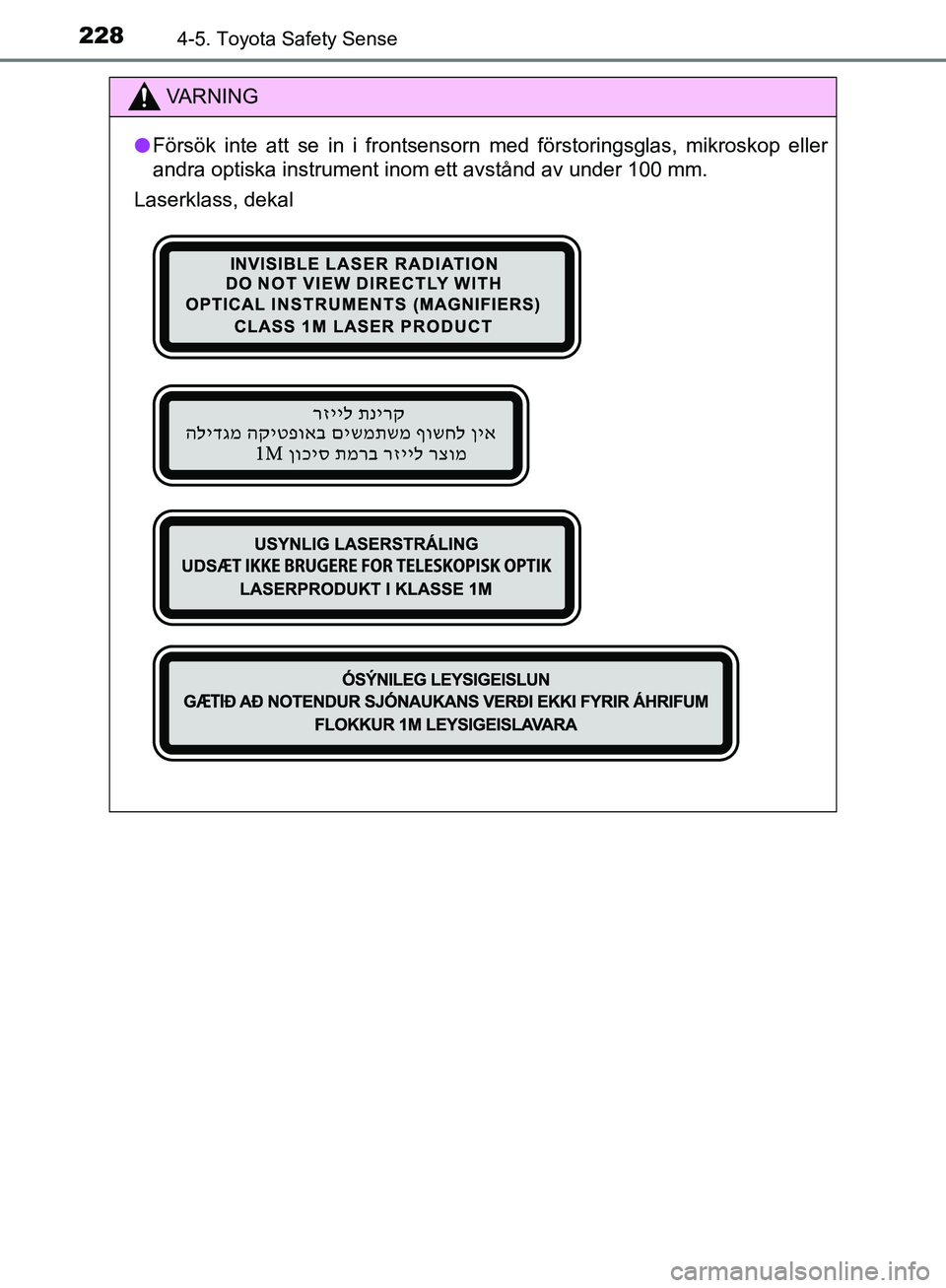

lFörsök inte att se in i frontsensorn med förstoringsglas, mikroskop eller
andra optiska instrument inom ett avstånd av under 100 mm.
Laserklass, dekal
OM52A54SE.book Page 228 Monday, May 27, 2019 10:37 AM

2304-5. Toyota Safety Sense
OM52A54SE
VA R N I N G

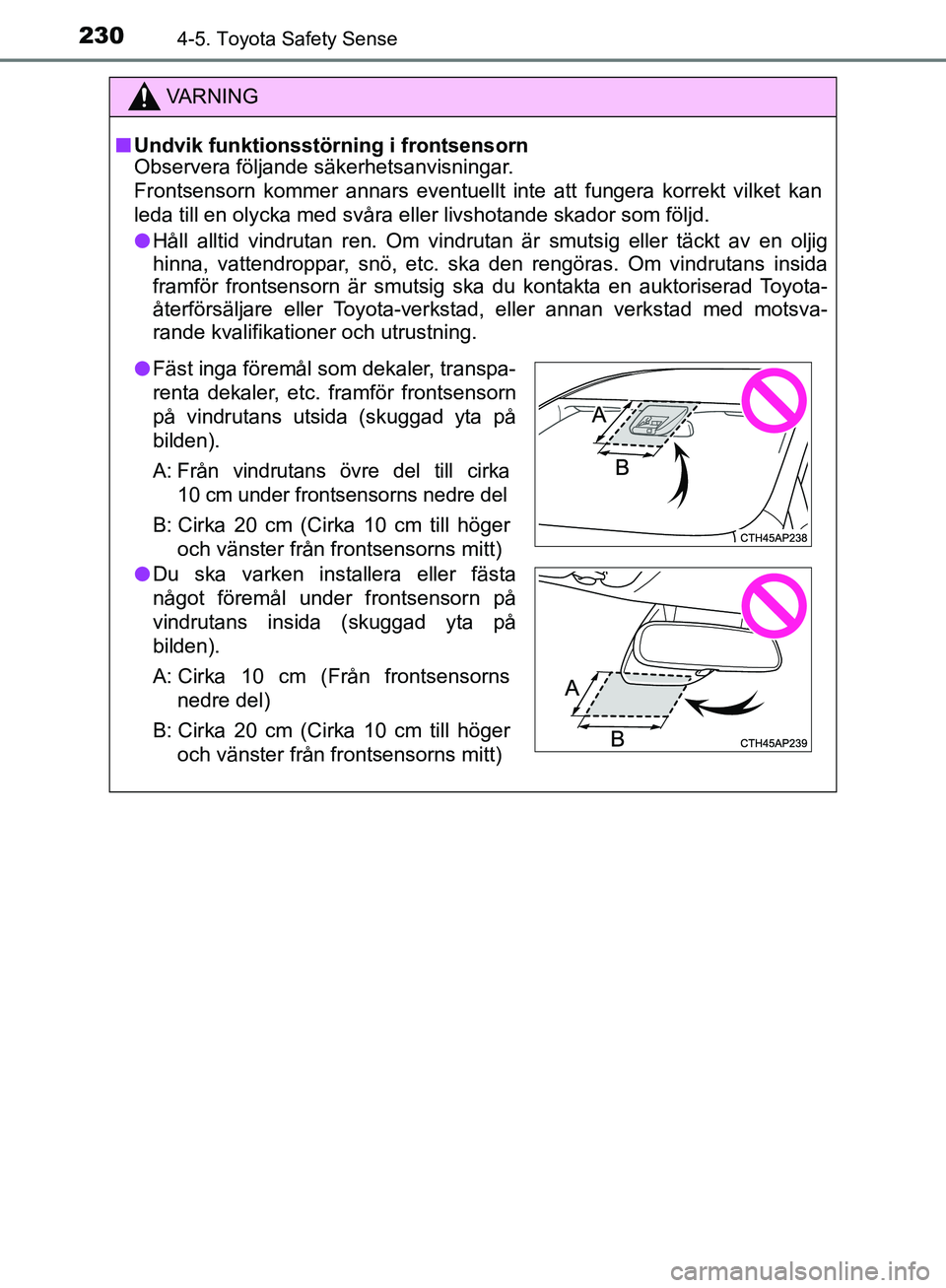

nUndvik funktionsstörning i frontsensorn
Observera följande säkerhetsanvisningar.
Frontsensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren. Om vindrutan är smutsig eller täckt av en oljig
hinna, vattendroppar, snö, etc. ska den rengöras. Om vindrutans insida
framför frontsensorn är smutsig ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
lFäst inga föremål som dekaler, transpa-
renta dekaler, etc. framför frontsensorn
på vindrutans utsida (skuggad yta på
bilden).
A: Från vindrutans övre del till cirka
10 cm under frontsensorns nedre del
B: Cirka 20 cm (Cirka 10 cm till högeroch vänster från frontsensorns mitt)
l Du ska varken installera eller fästa
något föremål under frontsensorn på
vindrutans insida (skuggad yta på
bilden).
A: Cirka 10 cm (Från frontsensorns
nedre del)
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från frontsensorns mitt)
OM52A54SE.book Page 230 Monday, May 27, 2019 10:37 AM

2314-5. Toyota Safety Sense
4
Körning
OM52A54SE

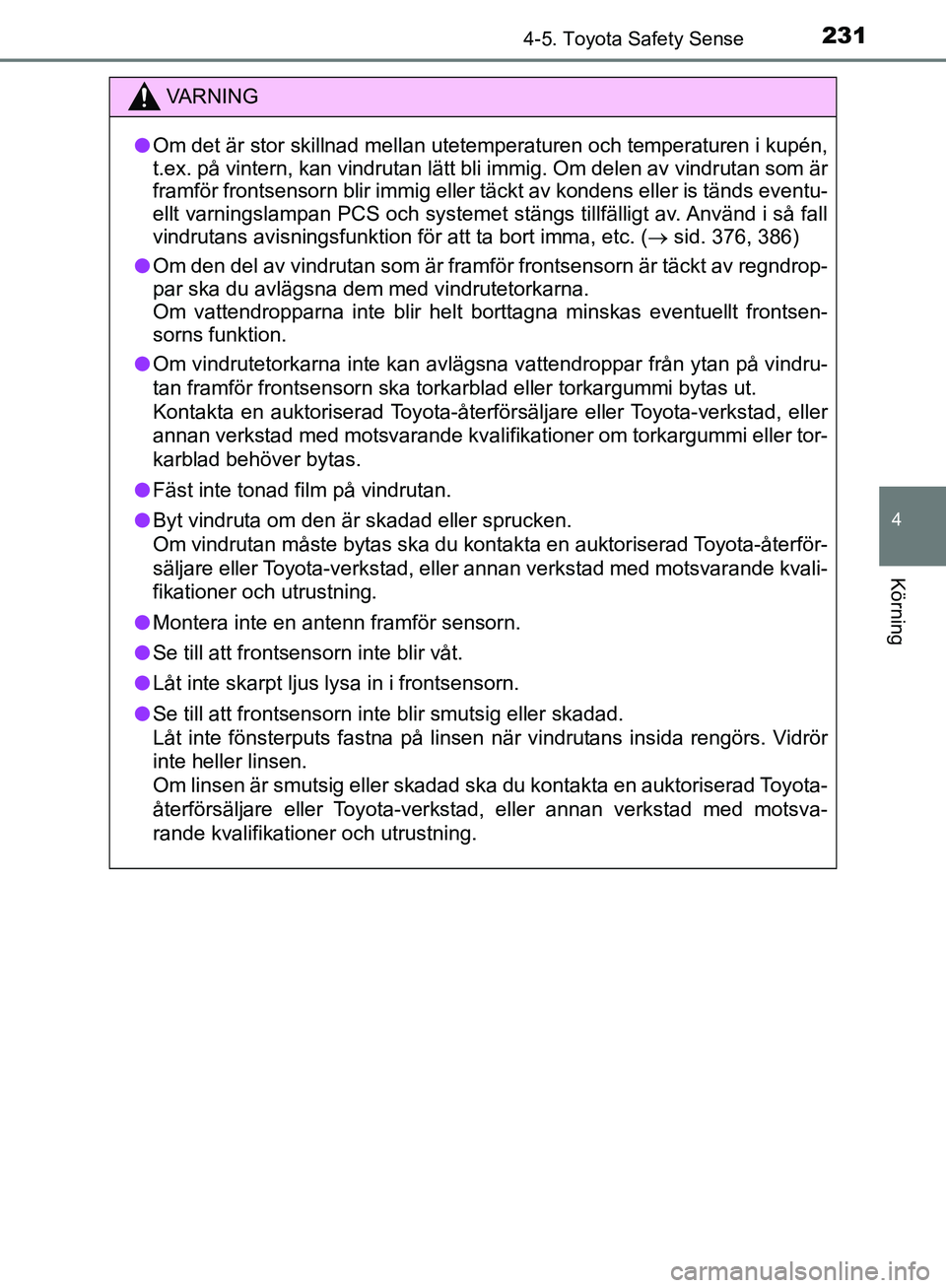

VA R N I N G
lOm det är stor skillnad mellan utetemperaturen och temperaturen i kupén,
t.ex. på vintern, kan vindrutan lätt bli immig. Om delen av vindrutan som är
framför frontsensorn blir immig eller täckt av kondens eller is tänds eventu-
ellt varningslampan PCS och systemet stängs tillfälligt av. Använd i så fall
vindrutans avisningsfunktion för att ta bort imma, etc. (  sid. 376, 386)
l Om den del av vindrutan som är framför frontsensorn är täckt av regndrop-
par ska du avlägsna dem med vindrutetorkarna.
Om vattendropparna inte blir helt borttagna minskas eventuellt frontsen-
sorns funktion.
l Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindru-
tan framför frontsensorn ska torkarblad eller torkargummi bytas ut.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer om torkargummi eller tor-
karblad behöver bytas.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Om vindrutan måste bytas ska du kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
l Montera inte en antenn framför sensorn.
l Se till att frontsensorn inte blir våt.
l Låt inte skarpt ljus lysa in i frontsensorn.
l Se till att frontsensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
OM52A54SE.book Page 231 Monday, May 27, 2019 10:37 AM

2324-5. Toyota Safety Sense
OM52A54SE
VA R N I N G

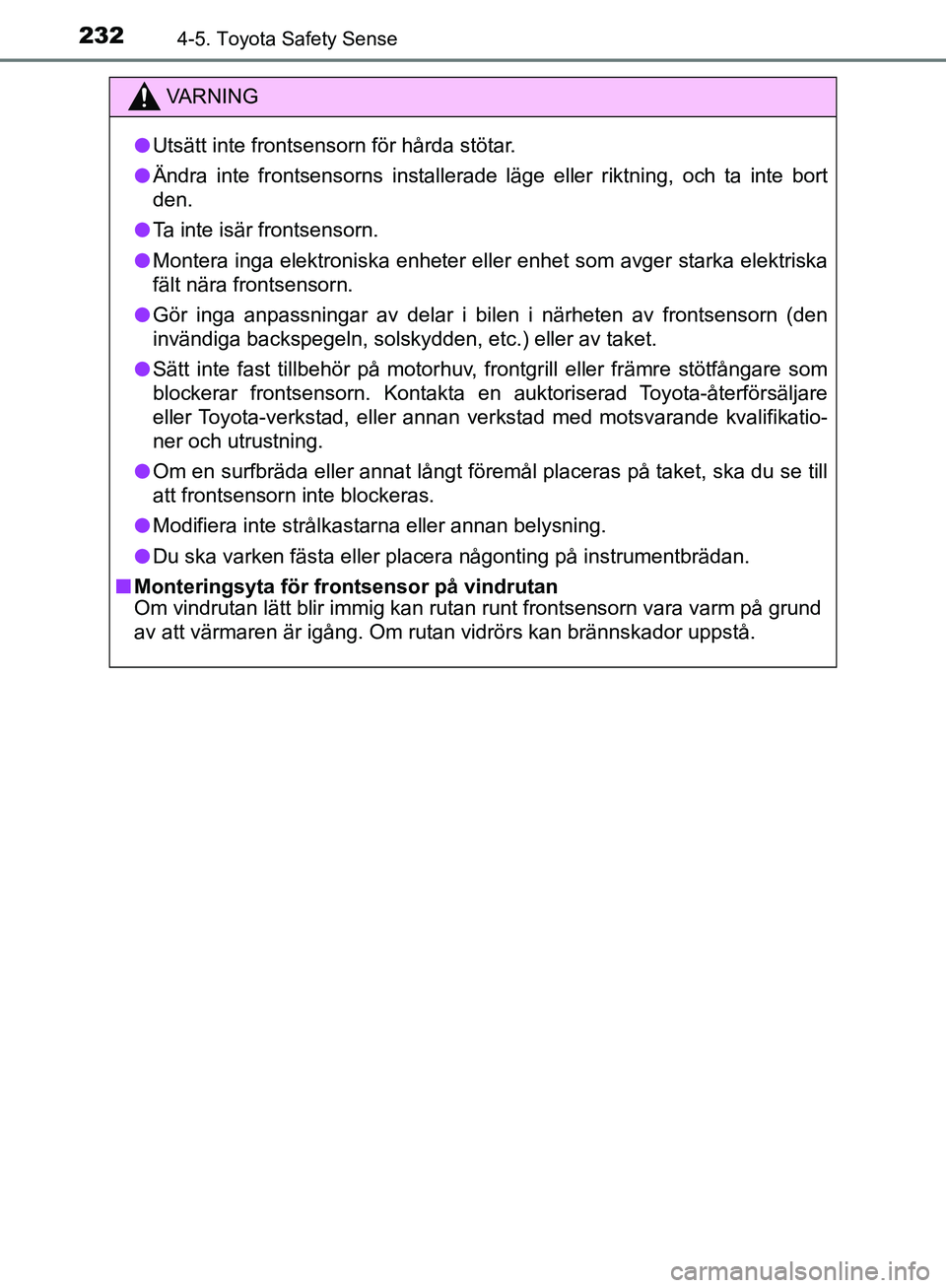

lUtsätt inte frontsensorn för hårda stötar.
l Ändra inte frontsensorns installerade läge eller riktning, och ta inte bort
den.
l Ta inte isär frontsensorn.
l Montera inga elektroniska enheter eller enhet som avger starka elektriska
fält nära frontsensorn.
l Gör inga anpassningar av delar i bilen i närheten av frontsensorn (den
invändiga backspegeln, solskydden, etc.) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
blockerar frontsensorn. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att frontsensorn inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
l Du ska varken fästa eller placera någonting på instrumentbrädan.
n Monteringsyta för fron tsensor på vindrutan
Om vindrutan lätt blir immig kan rutan runt frontsensorn vara varm på\
grund
av att värmaren är igång. Om rutan vidrörs kan brännskado\
r uppstå.
OM52A54SE.book Page 232 Monday, May 27, 2019 10:37 AM

233
4
4-5. Toyota Safety Sense
Körning
OM52A54SE

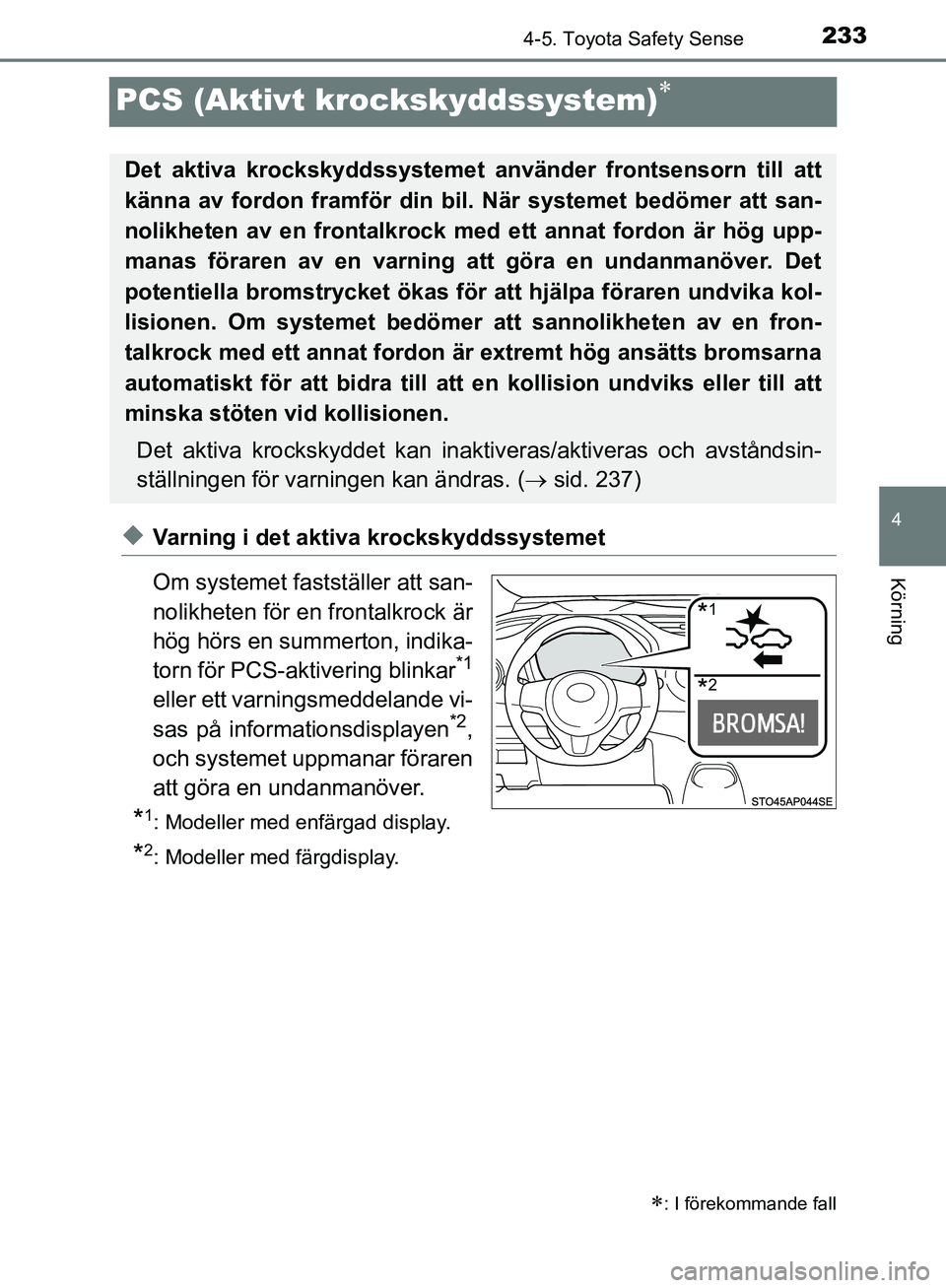

PCS (Aktivt krockskyddssystem)
uVarning i det aktiva krockskyddssystemet
Om systemet fastställer att san-
nolikheten för en frontalkrock är
hög hörs en summerton, indika-
torn för PCS-aktivering blinkar
*1
eller ett varningsmeddelande vi-
sas på informationsdisplayen*2,
och systemet uppmanar föraren
att göra en undanmanöver.
*1: Modeller med enfärgad display.
*2: Modeller med färgdisplay.
: I förekommande fall
Det aktiva krockskyddssystemet använder frontsensorn till att
känna av fordon framför din bi l. När systemet bedömer att san-
nolikheten av en frontalkrock med ett annat fordon är hög upp-
manas föraren av en varning att göra en undanmanöver. Det
potentiella bromstrycket ökas fö r att hjälpa föraren undvika kol-
lisionen. Om systemet bedömer att sannolikheten av en fron-
talkrock med ett annat fordon är extremt hög ansätts bromsarna
automatiskt för att bidra till att en kollisi on undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inak tiveras/aktiveras och avståndsin-
ställningen för varningen kan ändras. (  sid. 237)
*1
*2
OM52A54SE.book Page 233 Monday, May 27, 2019 10:37 AM

2414-5. Toyota Safety Sense
4
Körning
OM52A54SEn

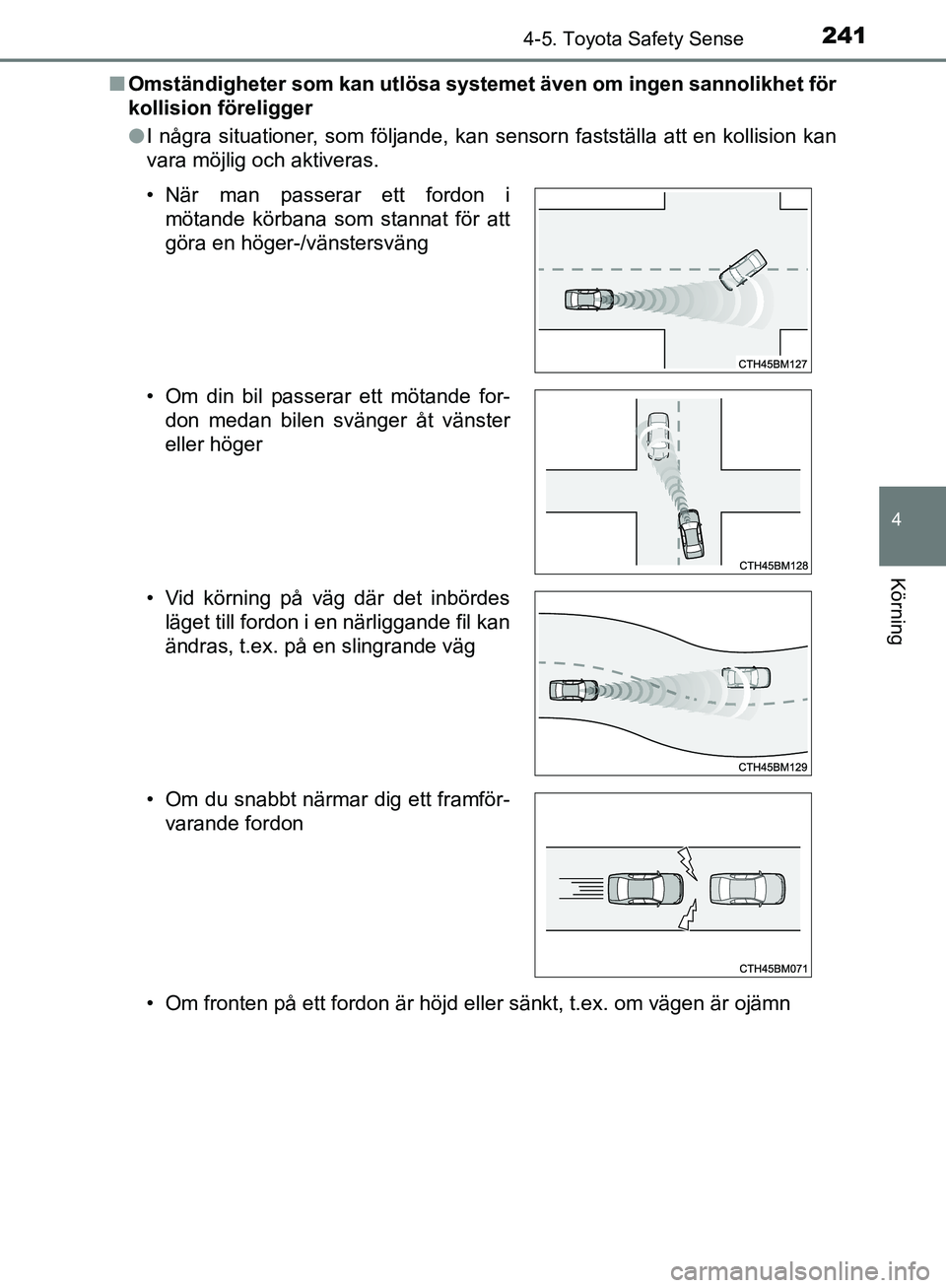

Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• Om fronten på ett fordon är höjd eller sänkt, t.ex. om vägen är ojämn • När man passerar ett fordon i
mötande körbana som stannat för att
göra en höger-/vänstersväng
• Om din bil passerar ett mötande for- don medan bilen svänger åt vänster
eller höger
• Vid körning på väg där det inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om du snabbt närmar dig ett framför- varande fordon
