TOYOTA YARIS HATCHBACK 2019 Bruksanvisningar (in Swedish)

611-2. Barn och säkerhet
1
Trygghet och säkerhet
OM52A54SE

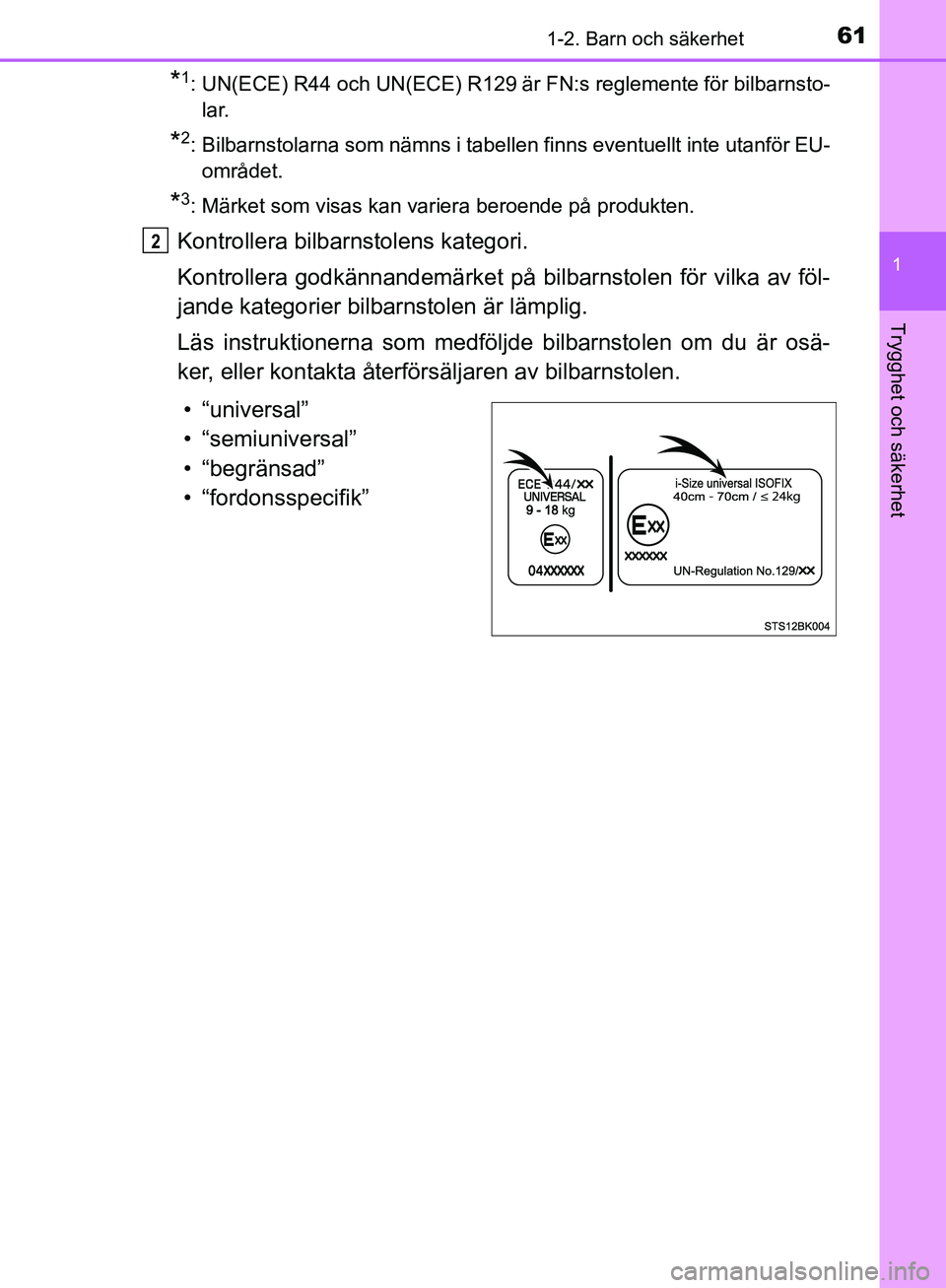

*1: UN(ECE) R44 och UN(ECE) R129 är FN:s reglemente för bilbarnsto-lar.
*2: Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*3: Märket som visas kan variera beroende på produkten.
Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket på bilbarnstolen för vilka av föl-
jande kategorier bilbarnstolen är lämplig.
Läs instruktionerna som medfölj de bilbarnstolen om du är osä-
ker, eller kontakta återförsäljaren av bilbarnstolen.
• “universal”
• “semiuniversal”
• “begränsad”
• “fordonsspecifik”2
OM52A54SE.book Page 61 Monday, May 27, 2019 10:37 AM

621-2. Barn och säkerhet
OM52A54SEn

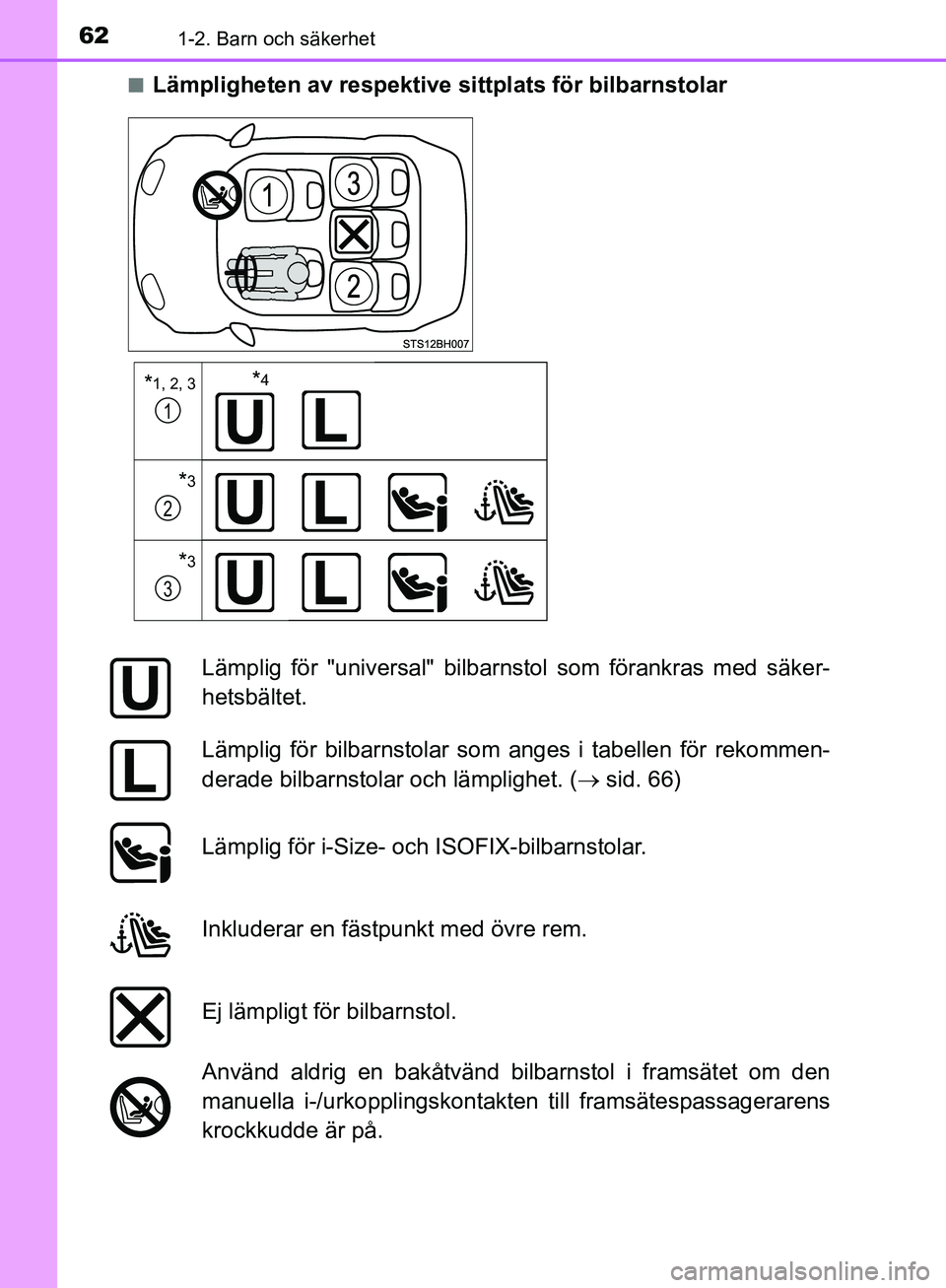

Lämpligheten av respektive sittplats för bilbarnstolar
*1, 2, 3 *4
*3
*3
Lämplig för "universal" bilbarnstol som förankras med säker-
hetsbältet.
Lämplig för bilbarnstolar som anges i tabellen för rekommen-
derade bilbarnstolar och lämplighet. (
 sid. 66)
Lämplig för i-Size- och ISOFIX-bilbarnstolar.
Inkluderar en fästpunkt med övre rem.
Ej lämpligt för bilbarnstol.
Använd aldrig en bakåtvänd bilbarnstol i framsätet om den
manuella i-/urkopplingskontak ten till framsätespassagerarens
krockkudde är på.
1
2
3
OM52A54SE.book Page 62 Monday, May 27, 2019 10:37 AM

631-2. Barn och säkerhet
1
Trygghet och säkerhet
OM52A54SE

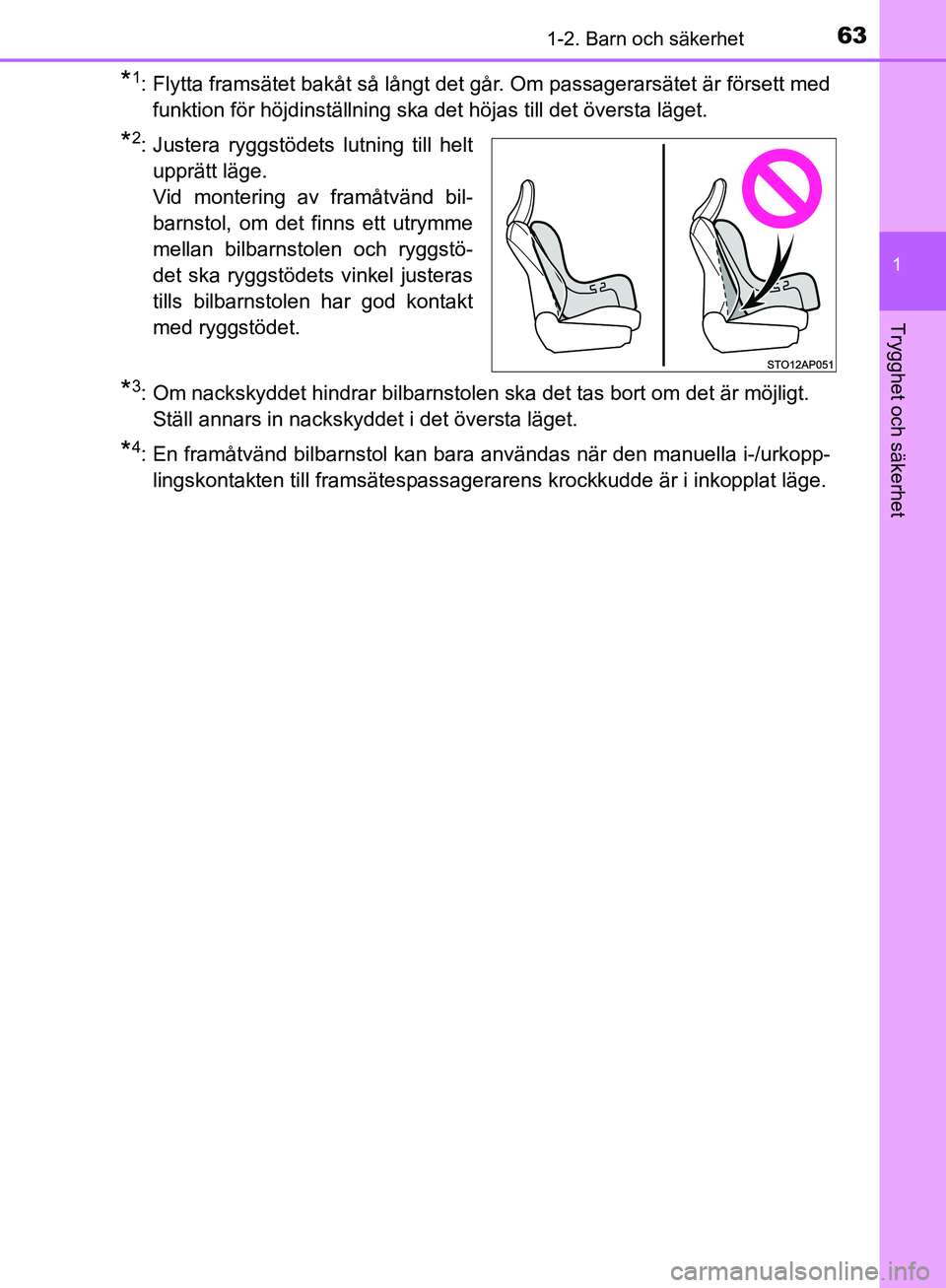

*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett medfunktion för höjdinställning ska det höjas till det övers\
ta läget.
*2: Justera ryggstödets lutning till heltupprätt läge.
Vid montering av framåtvänd bil-
barnstol, om det finns ett utrymme
mellan bilbarnstolen och ryggstö-
det ska ryggstödets vinkel justeras
tills bilbarnstolen har god kontakt
med ryggstödet.
*3: Om nackskyddet hindrar bilbarnstolen ska det tas bort om det är möjligt. Ställ annars in nackskyddet i det översta läget.
*4: En framåtvänd bilbarnstol kan bara användas när den manuella i-/urkopp-lingskontakten till framsätespassagerarens krockkudde är i inkopplat läge.
OM52A54SE.book Page 63 Monday, May 27, 2019 10:37 AM

641-2. Barn och säkerhet
OM52A54SEn

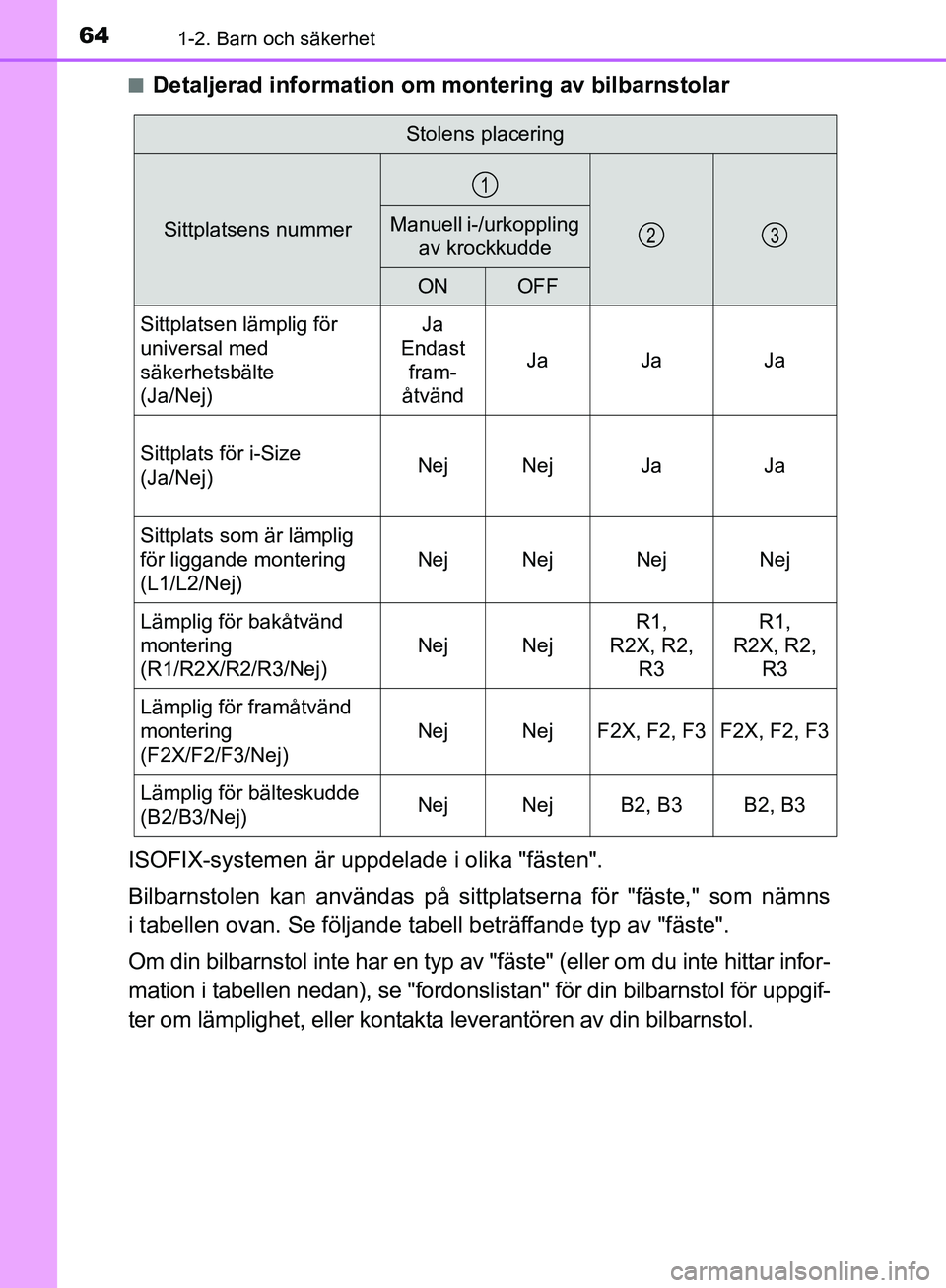

Detaljerad information om m
ontering av bilbarnstolar
ISOFIX-systemen är uppdel ade i olika "fästen".
Bilbarnstolen kan användas på sitt platserna för "fäste," som nämns
i tabellen ovan. Se följande tabell beträffande typ av "fäste".
Om din bilbarnstol inte har en typ av "fäste" (eller om du inte hittar infor-
mation i tabellen nedan), se "fordonslistan" för din bilbarnstol för uppgif-
ter om lämplighet, eller kontakta leverantören av din bilbarnstol.
Stolens placering
Sittplatsens nummerManuell i-/urkoppling av krockkudde
ONOFF
Sittplatsen lämplig för
universal med
säkerhetsbälte
(Ja/Nej) Ja
Endast fram-
åtvänd Ja Ja Ja
Sittplats för i-Size
(Ja/Nej) Nej Nej Ja Ja
Sittplats som är lämplig
för liggande montering
(L1/L2/Nej) Nej Nej Nej Nej
Lämplig för bakåtvänd
montering
(R1/R2X/R2/R3/Nej) Nej NejR1,
R2X, R2, R3 R1,
R2X, R2, R3
Lämplig för framåtvänd
montering
(F2X/F2/F3/Nej) Nej Nej F2X, F2, F3 F2X, F2, F3
Lämplig för bälteskudde
(B2/B3/Nej) Nej Nej B2, B3 B2, B3
1
23
OM52A54SE.book Page 64 Monday, May 27, 2019 10:37 AM

651-2. Barn och säkerhet
1
Trygghet och säkerhet
OM52A54SE

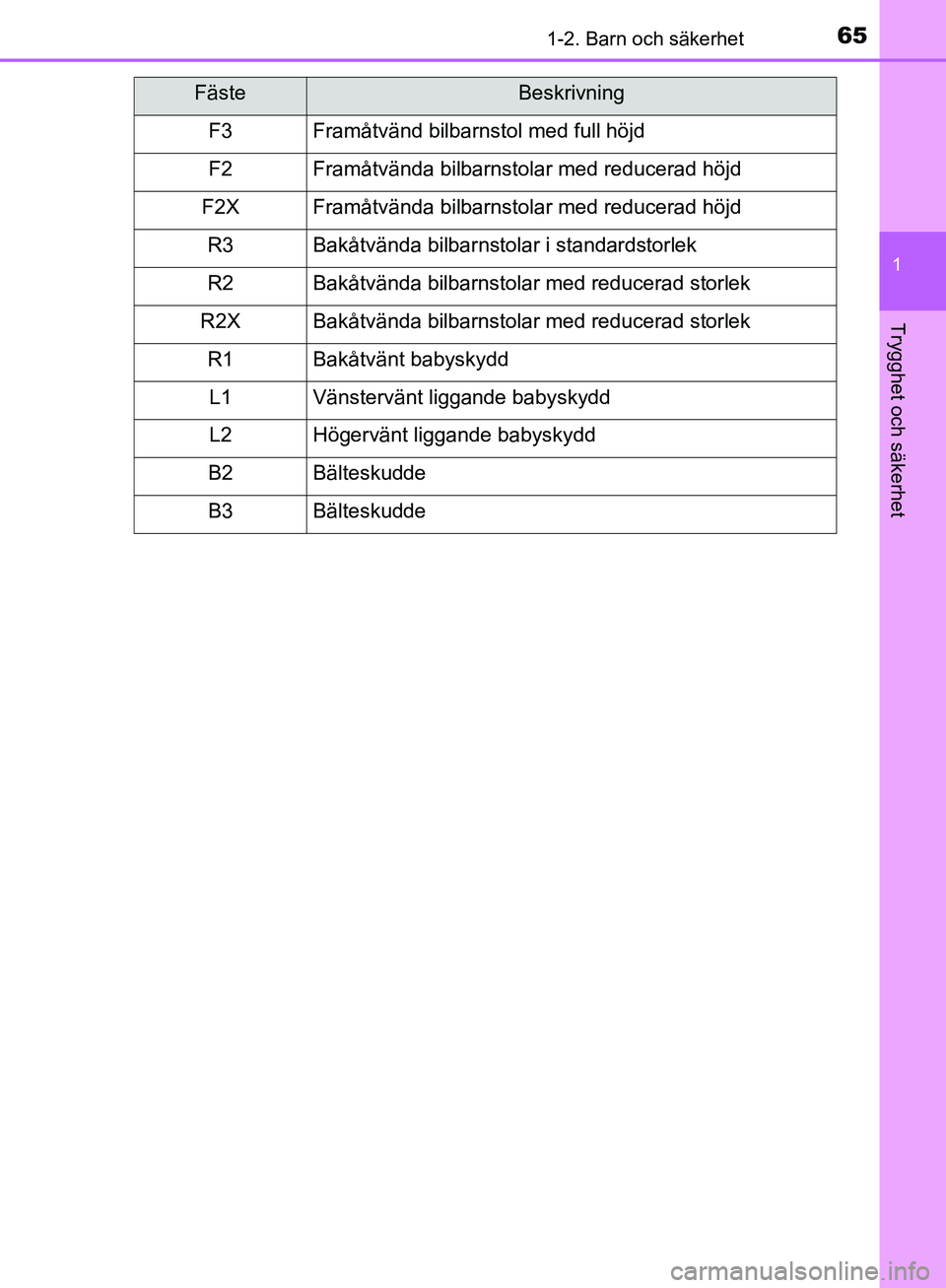

FästeBeskrivning
F3Framåtvänd bilbarnstol med full höjd
F2Framåtvända bilbarnstolar med reducerad höjd
F2XFramåtvända bilbarnstolar med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
L1Vänstervänt liggande babyskydd
L2Högervänt liggande babyskydd
B2Bälteskudde
B3Bälteskudde
OM52A54SE.book Page 65 Monday, May 27, 2019 10:37 AM

661-2. Barn och säkerhet
OM52A54SEn

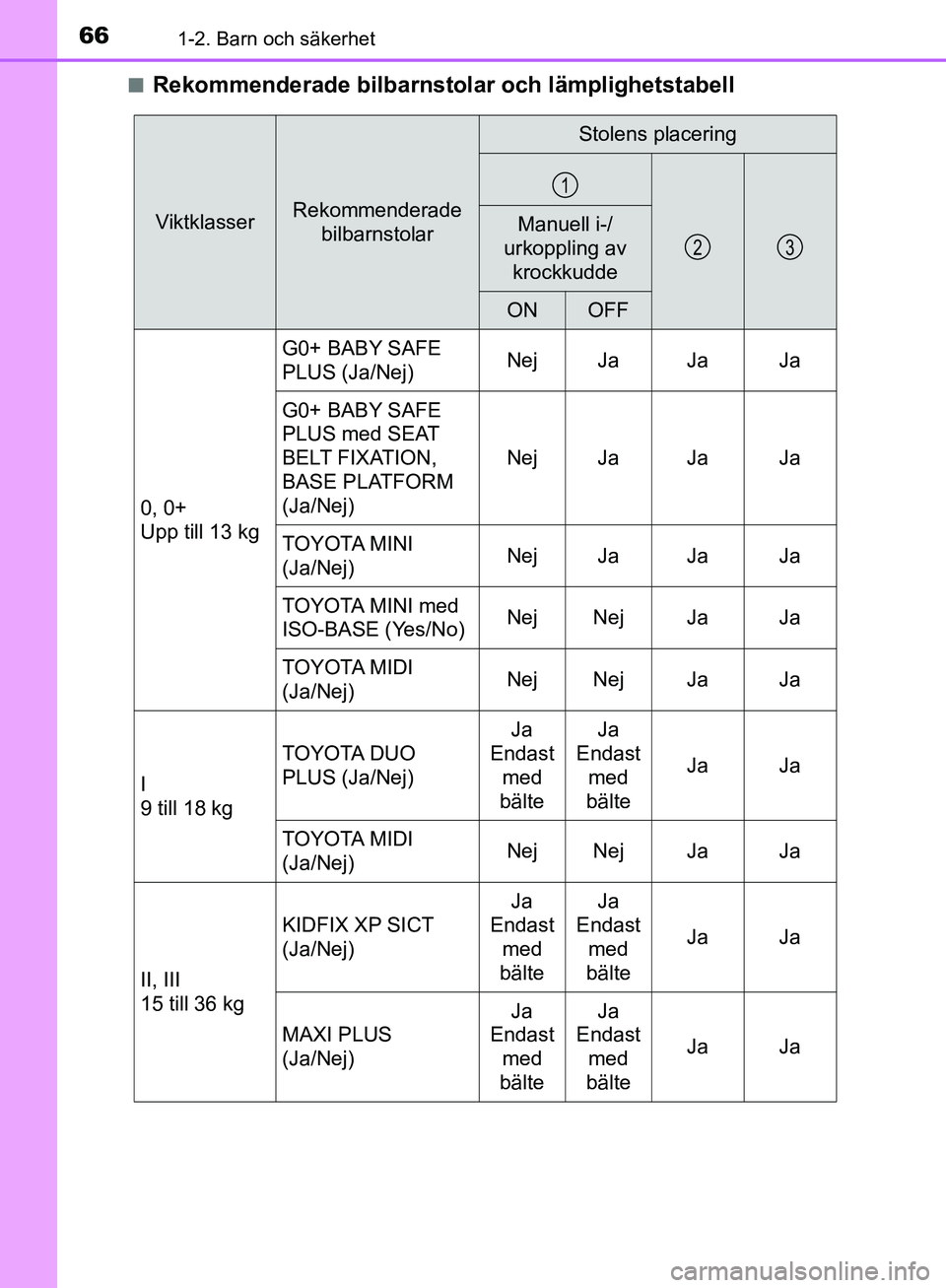

Rekommenderade bilbarnsto
lar och lämplighetstabell
ViktklasserRekommenderade
bilbarnstolar
Stolens placering
Manuell i-/
urkoppling av krockkudde
ONOFF
0, 0+
Upp till 13 kg G0+ BABY SAFE
PLUS (Ja/Nej)
Nej Ja Ja Ja
G0+ BABY SAFE
PLUS med SEAT
BELT FIXATION,
BASE PLATFORM
(Ja/Nej) Nej Ja Ja Ja
TOYOTA MINI
(Ja/Nej) Nej Ja Ja Ja
TOYOTA MINI med
ISO-BASE (Yes/No) Nej Nej Ja Ja
TOYOTA MIDI
(Ja/Nej) Nej Nej Ja Ja
I
9 till 18 kg TOYOTA DUO
PLUS (Ja/Nej)
Ja
Endast med
bälte Ja
Endast med
bälte Ja Ja
TOYOTA MIDI
(Ja/Nej) Nej Nej Ja Ja
II, III
15 till 36 kg KIDFIX XP SICT
(Ja/Nej)
Ja
Endast med
bälte Ja
Endast med
bälte Ja Ja
MAXI PLUS
(Ja/Nej) Ja
Endast
med
bälte Ja
Endast
med
bälte Ja Ja
1
23
OM52A54SE.book Page 66 Monday, May 27, 2019 10:37 AM

671-2. Barn och säkerhet
1
Trygghet och säkerhet
OM52A54SE

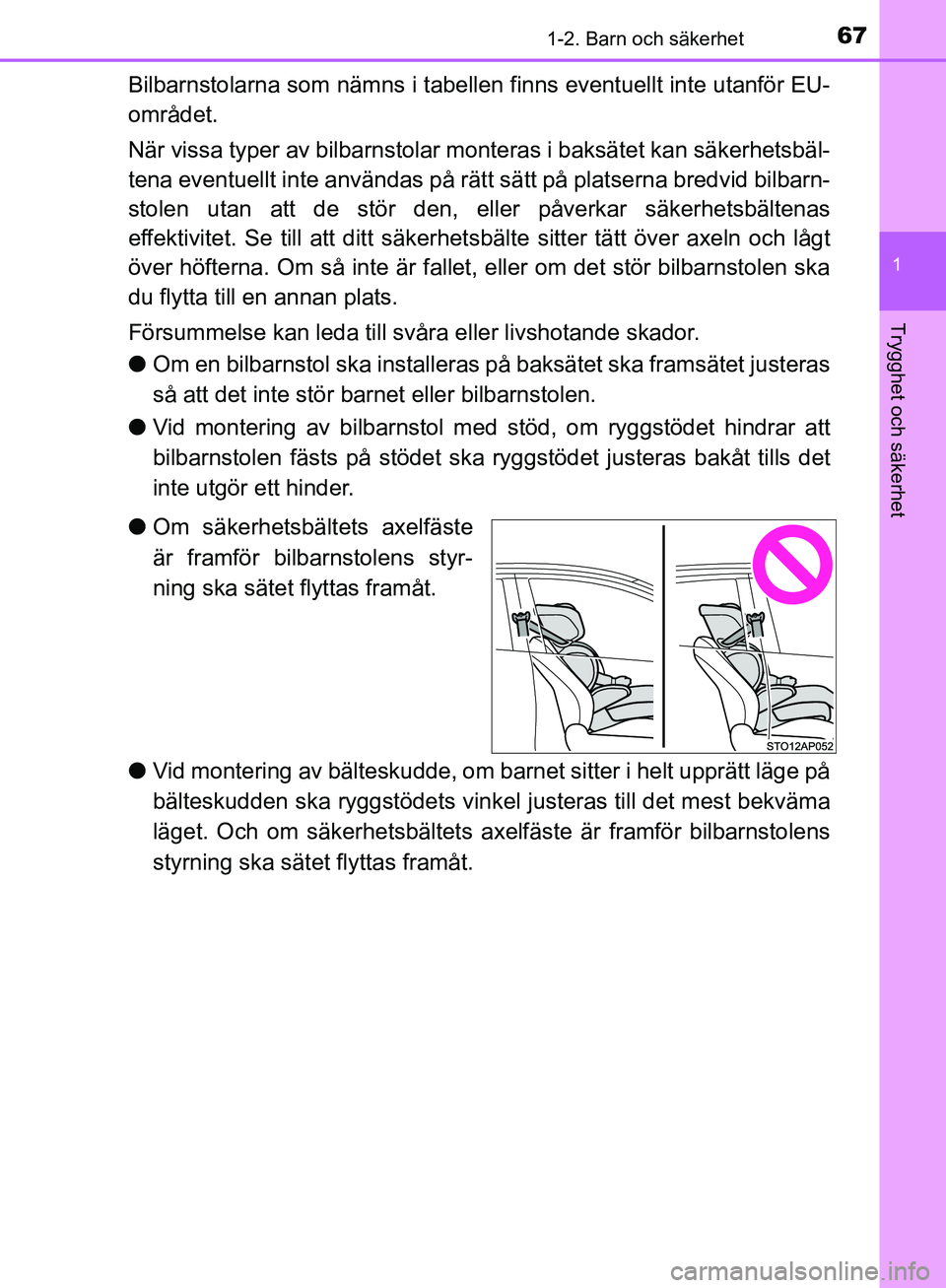

Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-
området.
När vissa typer av bilbarnstolar monteras i baksätet kan säkerhetsbäl-
tena eventuellt inte användas på rä tt sätt på platserna bredvid bilbarn-
stolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerhet sbälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats.
Försummelse kan le da till svåra eller livshotande skador.
l Om en bilbarnstol ska installeras på baksätet ska framsätet justeras
så att det inte stör barnet eller bilbarnstolen.
l Vid montering av bilbarnstol med stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska ry ggstödet justeras bakåt tills det
inte utgör ett hinder.
l Om säkerhetsbältets axelfäste
är framför bilbarnstolens styr-
ning ska sätet flyttas framåt.
l Vid montering av bälteskudde, om barnet sitter i helt upprätt läge på
bälteskudden sk a ryggstödets vinkel juster as till det mest bekväma
läget. Och om säkerhetsbältets ax elfäste är framför bilbarnstolens
styrning ska sätet flyttas framåt.
OM52A54SE.book Page 67 Monday, May 27, 2019 10:37 AM

681-2. Barn och säkerhet
OM52A54SE

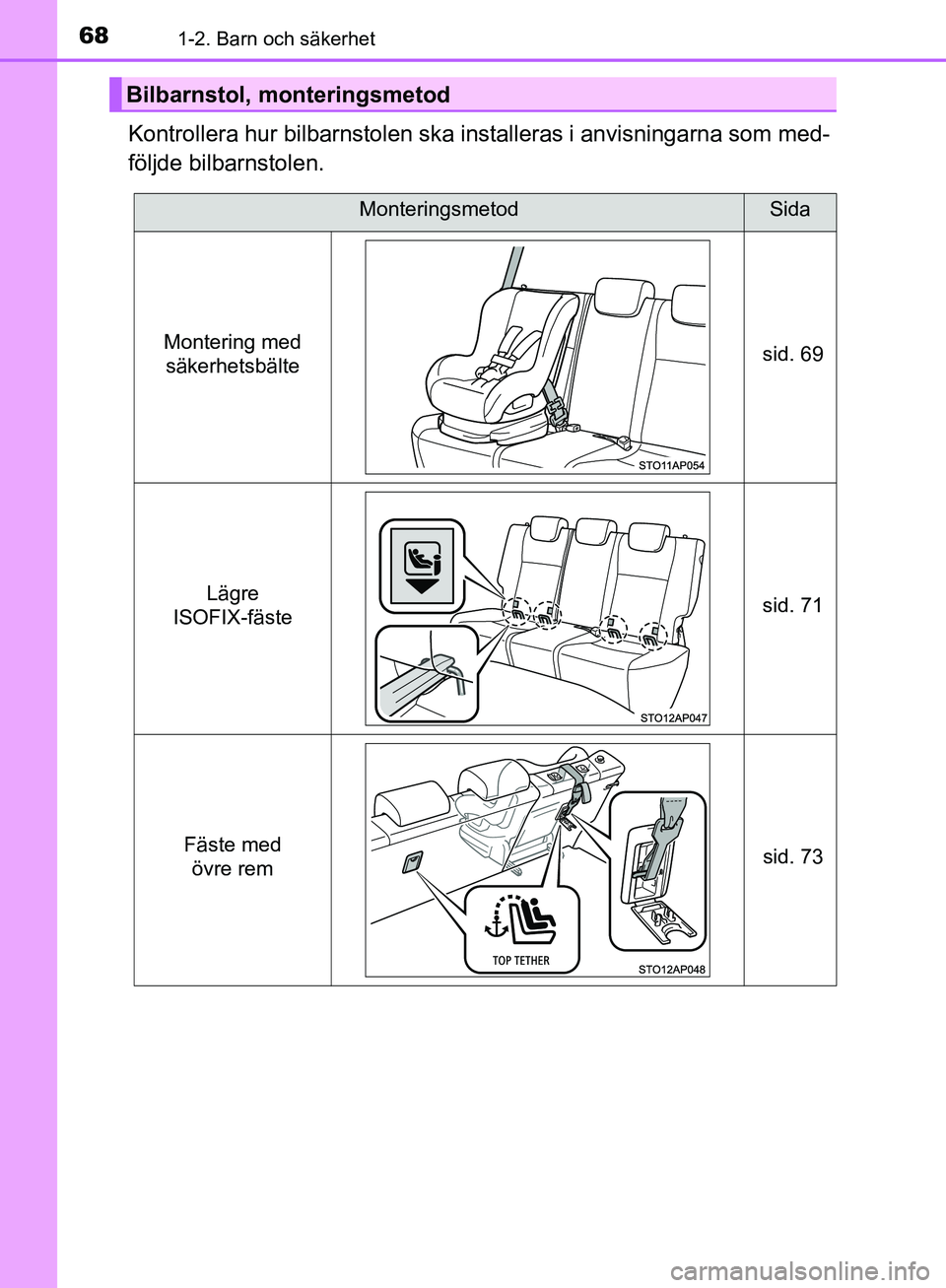

Kontrollera hur bilbarnstolen ska installeras i anvisningarna som med-
följde bilbarnstolen.
Bilbarnstol, monteringsmetod
MonteringsmetodSida
Montering med säkerhetsbälte sid. 69
Lägre
ISOFIX-fäste sid. 71
Fäste med övre rem
sid. 73
OM52A54SE.book Page 68 Monday, May 27, 2019 10:37 AM

691-2. Barn och säkerhet
1
Trygghet och säkerhet
OM52A54SEn

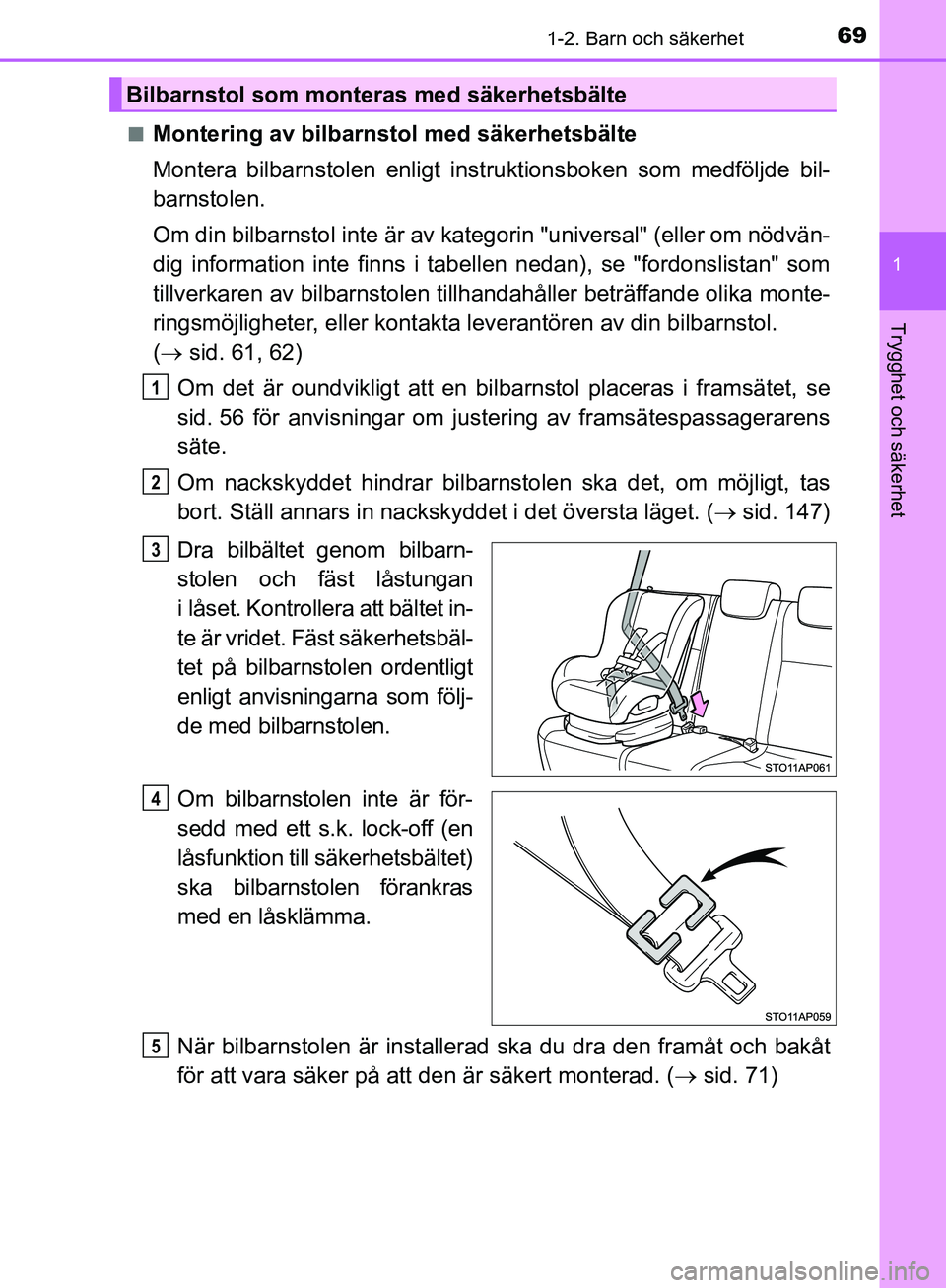

Montering av bilbarnstol med säkerhetsbälte
Montera bilbarnstolen enligt inst
ruktionsboken som medföljde bil-
barnstolen.
Om din bilbarnstol inte är av kategorin "universal" (eller om nödvän-
dig information inte finns i tabell en nedan), se "fordonslistan" som
tillverkaren av bilbarnstolen till handahåller beträffande olika monte-
ringsmöjligheter, eller kontakta leverantören av din bilbarnstol.
(  sid. 61, 62)
Om det är oundvikligt att en bilbarnstol placeras i framsätet, se
sid. 56 för anvisningar om justering av framsätespassagerarens
säte.
Om nackskyddet hindrar bilbarnsto len ska det, om möjligt, tas
bort. Ställ annars in nackskyddet i det översta läget. (  sid. 147)
Dra bilbältet genom bilbarn-
stolen och fäst låstungan
i låset. Kontrollera att bältet in-
te är vridet. Fäst säkerhetsbäl-
tet på bilbarnstolen ordentligt
enligt anvisningarna som följ-
de med bilbarnstolen.
Om bilbarnstolen inte är för-
sedd med ett s.k. lock-off (en
låsfunktion till säkerhetsbältet)
ska bilbarnstolen förankras
med en låsklämma.
När bilbarnstolen är installerad ska du dra den framåt och bakåt
för att vara säker på att den är säkert monterad. (  sid. 71)
Bilbarnstol som monteras med säkerhetsbälte
1
2
3
4
5
OM52A54SE.book Page 69 Monday, May 27, 2019 10:37 AM

701-2. Barn och säkerhet
OM52A54SEn

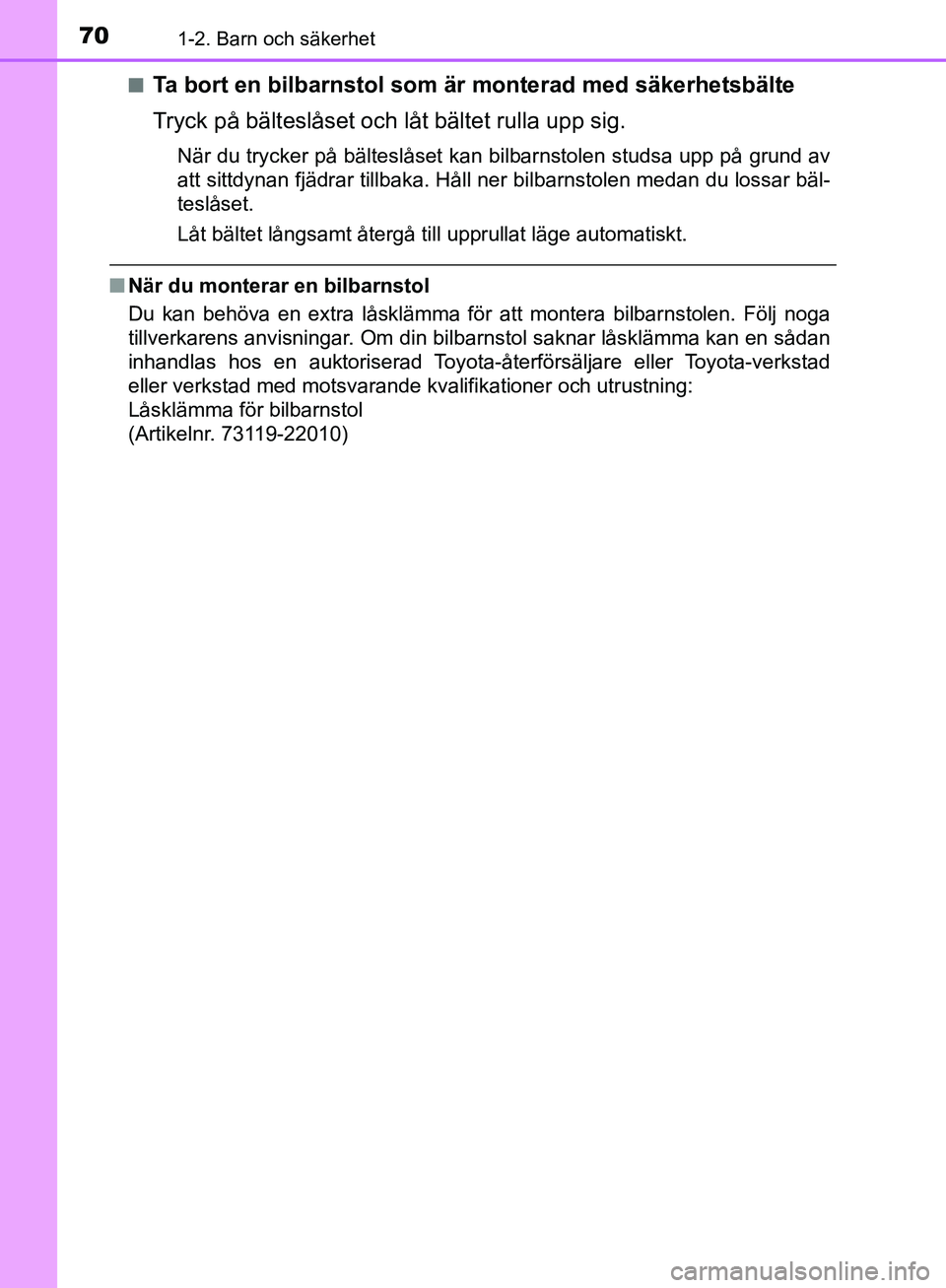

Ta bort en bilbarnstol som är monterad med säkerhetsbälte
Tryck på bälteslåset och låt bältet rulla upp sig.
När du trycker på bälteslåset kan bilbarnstolen studsa upp på grund av
att sittdynan fjädrar tillbaka. Håll ner bilbarnstolen medan du lossar bäl-
teslåset.
Låt bältet långsamt återgå till upprullat läge automat\
iskt.
n
När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för att montera bilbarnstolen. Följ noga
tillverkarens anvisningar. Om din bilbarnstol saknar låsklämma kan en sådan
inhandlas hos en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller verkstad med motsvarande kvalifikationer och utrustning:
Låsklämma för bilbarnstol
(Artikelnr. 73119-22010)
