Page 341 of 692
3414-6. Gebruik van de ondersteunende systemen
4
Rijden
YARIS_F_OM_Europe_OM52A54E
Waarschijnlijke oorzaakOplossing
Het beeld is niet recht
De camera of de omgeving ervan is
aan een krachtige schok blootge-
steld.
Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
De vaste rijlijnen lopen helemaal verkeerd
De camerapositie is niet uitgelijnd.
Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
• De auto staat schuin (de auto is
zwaar beladen, de bandenspan-
ning is te laag als gevolg van een
lekke band, enz.).
• De auto wordt gebruikt op een hel-
ling.Als dit gebeurt als gevolg van deze
oorzaken, duidt dat niet op een sto-
ring.
Rijd achteruit terwijl u de omgeving
van de auto visueel controleert.
YARIS_F_OM_Europe_OM52A54E.book Page 341 Friday, February 8, 2019 1:56 PM

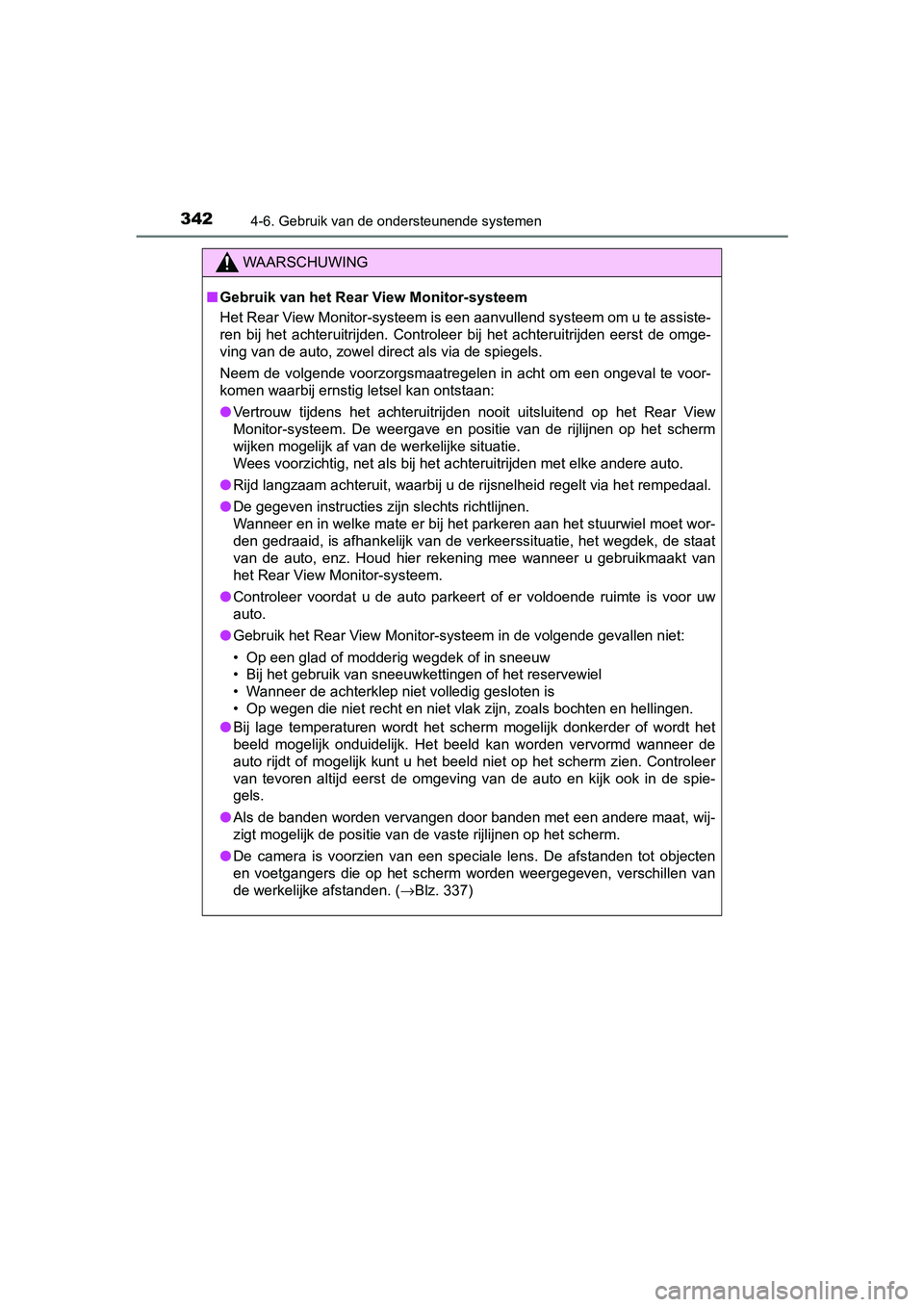

Page 342 of 692
3424-6. Gebruik van de ondersteunende systemen
YARIS_F_OM_Europe_OM52A54E
WAARSCHUWING
■Gebruik van het Rear View Monitor-systeem
Het Rear View Monitor-systeem is een aanvullend systeem om u te assiste-
ren bij het achteruitrijden. Controleer bij het achteruitrijden eerst de omge-
ving van de auto, zowel direct als via de spiegels.
Neem de volgende voorzorgsmaatregelen in acht om een ongeval te voor-
komen waarbij ernstig letsel kan ontstaan:
●Vertrouw tijdens het achteruitrijden nooit uitsluitend op het Rear View
Monitor-systeem. De weergave en positie van de rijlijnen op het scherm
wijken mogelijk af van de werkelijke situatie.
Wees voorzichtig, net als bij het achteruitrijden met elke andere auto.
●<0035004c004d00470003004f00440051004a005d004400440050000300440046004b0057004800550058004c0057000f0003005a0044004400550045004c004d0003005800030047004800030055004c004d005600510048004f004b0048004c0047000300
550048004a0048004f005700030059004c00440003004b0048[t rempedaal.
●De gegeven instructies zijn slechts richtlijnen.
Wanneer en in welke mate er bij het parkeren aan het stuurwiel moet wor-
den gedraaid, is afhankelijk van de verkeerssituatie, het wegdek, de staat
van de auto, enz. Houd hier rekening mee wanneer u gebruikmaakt van
het Rear View Monitor-systeem.
●Controleer voordat u de auto parkeert of er voldoende ruimte is voor uw
auto.
●Gebruik het Rear View Monitor-systeem in de volgende gevallen niet:
• Op een glad of modderig wegdek of in sneeuw
• Bij het gebruik van sneeuwkettingen of het reservewiel
• Wanneer de achterklep niet volledig gesloten is
• Op wegen die niet recht en niet vlak zijn, zoals bochten en hellingen.
●Bij lage temperaturen wordt het scherm mogelijk donkerder of wordt het
beeld mogelijk onduidelijk. Het beeld kan worden vervormd wanneer de
auto rijdt of mogelijk kunt u het beeld niet op het scherm zien. Controleer
van tevoren altijd eerst de omgeving van de auto en kijk ook in de spie-
gels.
●Als de banden worden vervangen door banden met een andere maat, wij-
zigt mogelijk de positie van de vaste rijlijnen op het scherm.
●De camera is voorzien van een speciale lens. De afstanden tot objecten
en voetgangers die op het scherm worden weergegeven, verschillen van
de werkelijke afstanden. (→Blz. 337)
YARIS_F_OM_Europe_OM52A54E.book Page 342 Friday, February 8, 2019 1:56 PM

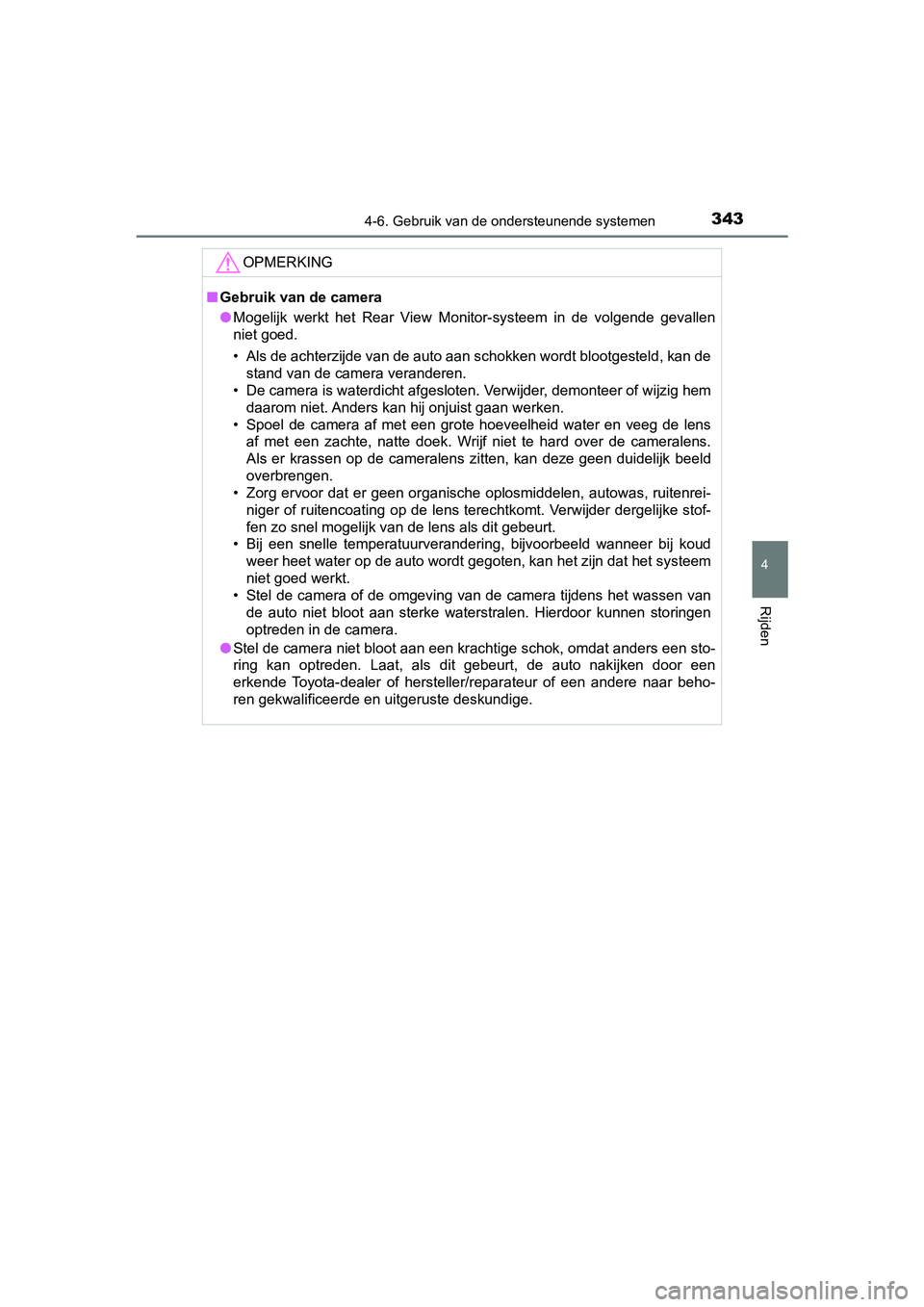

Page 343 of 692
3434-6. Gebruik van de ondersteunende systemen
4
Rijden
YARIS_F_OM_Europe_OM52A54E
OPMERKING
■Gebruik van de camera
●Mogelijk werkt het Rear View Monitor-systeem in de volgende gevallen
niet goed.
• Als de achterzijde van de auto aan schokken wordt blootgesteld, kan de
stand van de camera veranderen.
• De camera is waterdicht afgesloten. Verwijder, demonteer of wijzig hem
daarom niet. Anders kan hij onjuist gaan werken.
• Spoel de camera af met een grote hoeveelheid water en veeg de lens
af met een zachte, natte doek. Wrijf niet te hard over de cameralens.
Als er krassen op de cameralens zitten, kan deze geen duidelijk beeld
overbrengen.
• Zorg ervoor dat er geen organische oplosmiddelen, autowas, ruitenrei-
niger of ruitencoating op de lens terechtkomt. Verwijder dergelijke stof-
fen zo snel mogelijk van de lens als dit gebeurt.
• Bij een snelle temperatuurverandering, bijvoorbeeld wanneer bij koud
weer heet water op de auto wordt gegoten, kan het zijn dat het systeem
niet goed werkt.
• Stel de camera of de omgeving van de camera tijdens het wassen van
de auto niet bloot aan sterke waterstralen. Hierdoor kunnen storingen
optreden in de camera.
●Stel de camera niet bloot aan een krachtige schok, omdat anders een sto-
ring kan optreden. Laat, als dit gebeurt, de auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
YARIS_F_OM_Europe_OM52A54E.book Page 343 Friday, February 8, 2019 1:56 PM

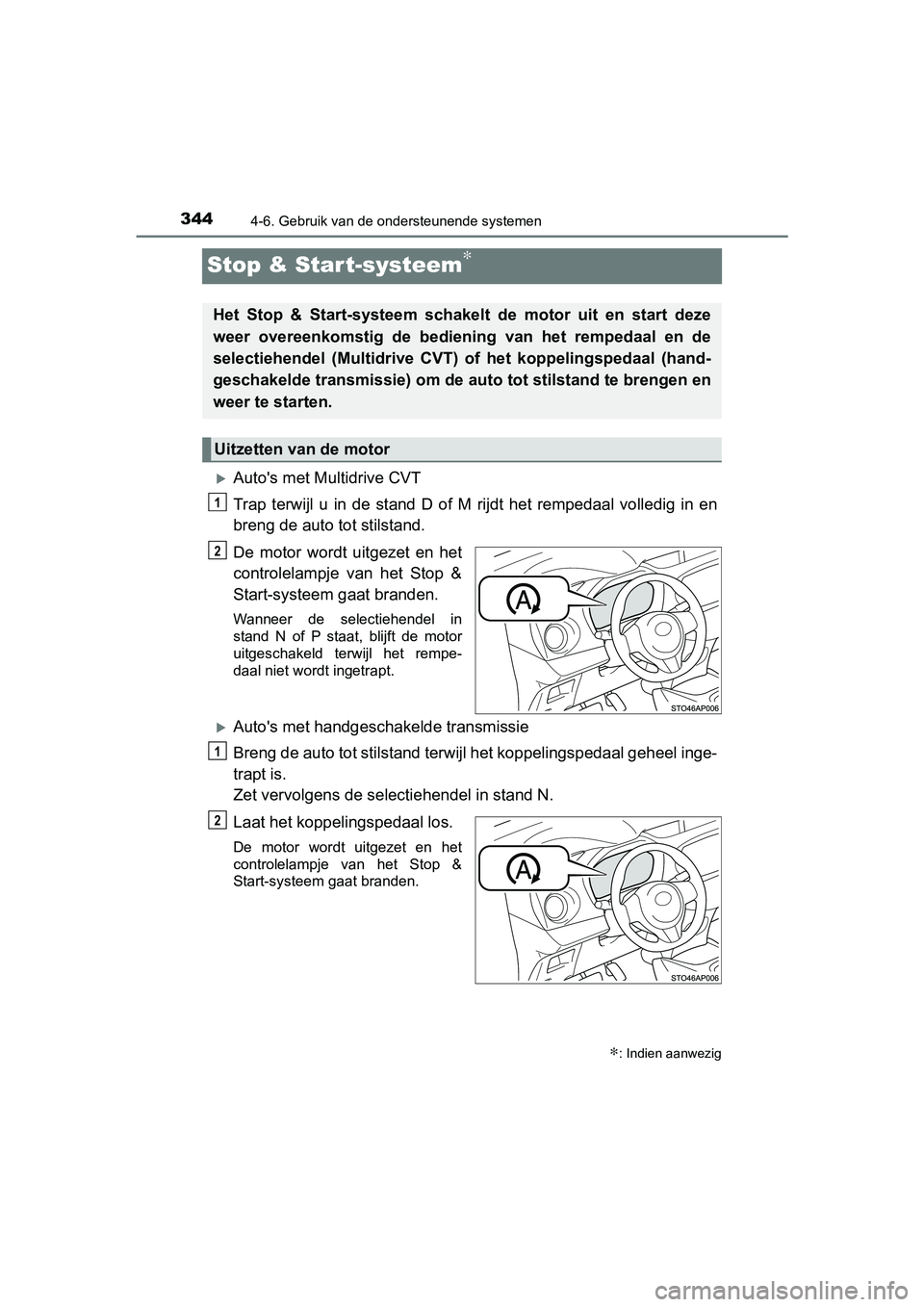

Page 344 of 692
3444-6. Gebruik van de ondersteunende systemen
YARIS_F_OM_Europe_OM52A54E
Stop & Start-systeem∗
Auto's met Multidrive CVT
Trap terwijl u in de stand D of M rijdt het rempedaal volledig in en
breng de auto tot stilstand.
De motor wordt uitgezet en het
controlelampje van het Stop &
Start-systeem gaat branden.
Wanneer de selectiehendel in
stand N of P staat, blijft de motor
uitgeschakeld terwijl het rempe-
daal niet wordt ingetrapt.
Auto's met handgeschakelde transmissie
Breng de auto tot stilstand terwijl het koppelingspedaal geheel inge-
trapt is.
Zet vervolgens de selectiehendel in stand N.
Laat het koppelingspedaal los.
De motor wordt uitgezet en het
controlelampje van het Stop &
Start-systeem gaat branden.
∗: Indien aanwezig
Het Stop & Start-systeem schakelt de motor uit en start deze
weer overeenkomstig de bediening van het rempedaal en de
selectiehendel (Multidrive CVT) of het koppelingspedaal (hand-
geschakelde transmissie) om de auto tot stilstand te brengen en
weer te starten.
Uitzetten van de motor
1
2
1
2
YARIS_F_OM_Europe_OM52A54E.book Page 344 Friday, February 8, 2019 1:56 PM

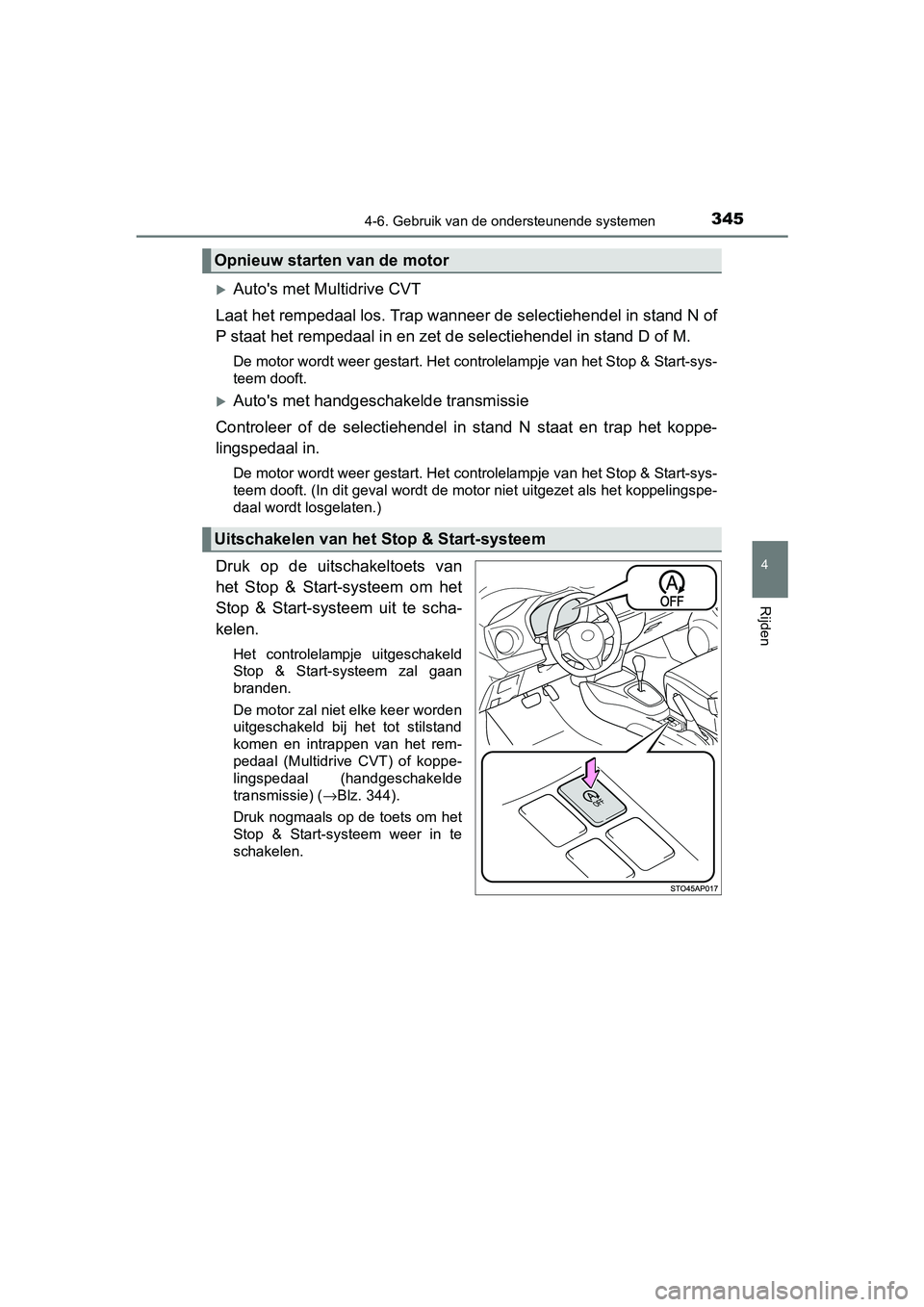

Page 345 of 692
3454-6. Gebruik van de ondersteunende systemen
4
Rijden
YARIS_F_OM_Europe_OM52A54E
Auto's met Multidrive CVT
Laat het rempedaal los. Trap wanneer de selectiehendel in stand N of
P staat het rempedaal in en zet de selectiehendel in stand D of M.
De motor wordt weer gestart. Het controlelampje van het Stop & Start-sys-
teem dooft.
Auto's met handgeschakelde transmissie
Controleer of de selectiehendel in stand N staat en trap het koppe-
lingspedaal in.
De motor wordt weer gestart. Het controlelampje van het Stop & Start-sys-
teem dooft. (In dit geval wordt de motor niet uitgezet als het koppelingspe-
daal wordt losgelaten.)
Druk op de uitschakeltoets van
het Stop & Start-systeem om het
Stop & Start-systeem uit te scha-
kelen.
Het controlelampje uitgeschakeld
Stop & Start-systeem zal gaan
branden.
De motor zal niet elke keer worden
uitgeschakeld bij het tot stilstand
komen en intrappen van het rem-
pedaal (Multidrive CVT) of koppe-
lingspedaal (handgeschakelde
transmissie) (→Blz. 344).
Druk nogmaals op de toets om het
Stop & Start-systeem weer in te
schakelen.
Opnieuw starten van de motor
Uitschakelen van het Stop & Start-systeem
YARIS_F_OM_Europe_OM52A54E.book Page 345 Friday, February 8, 2019 1:56 PM

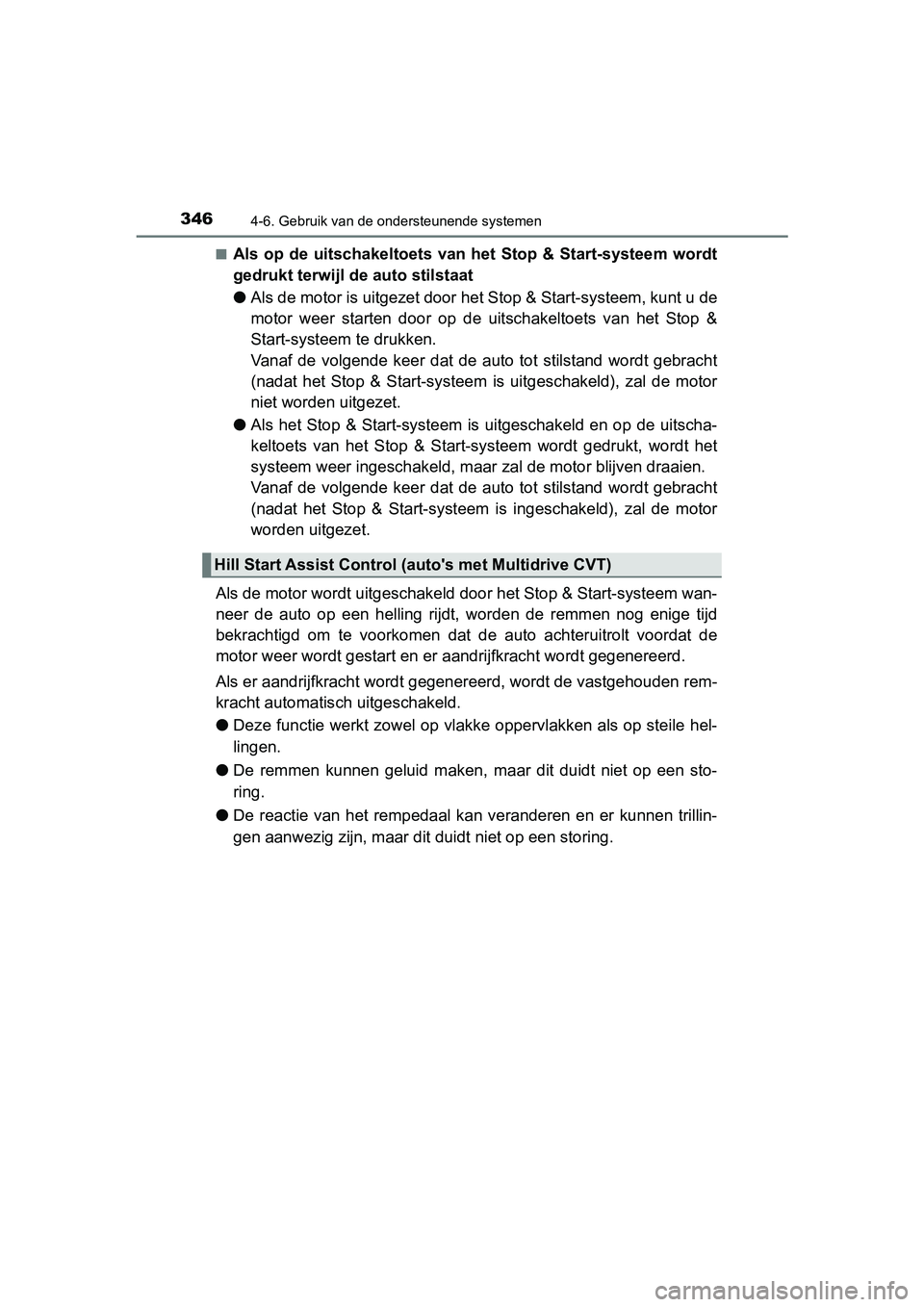

Page 346 of 692
3464-6. Gebruik van de ondersteunende systemen
YARIS_F_OM_Europe_OM52A54E■
Als op de uitschakeltoets van het Stop & Start-systeem wordt
gedrukt terwijl de auto stilstaat
●Als de motor is uitgezet door het Stop & Start-systeem, kunt u de
motor weer starten door op de uitschakeltoets van het Stop &
Start-systeem te drukken.
Vanaf de volgende keer dat de auto tot stilstand wordt gebracht
(nadat het Stop & Start-systeem is uitgeschakeld), zal de motor
niet worden uitgezet.
●Als het Stop & Start-systeem is uitgeschakeld en op de uitscha-
keltoets van het Stop & Start-systeem wordt gedrukt, wordt het
systeem weer ingeschakeld, maar zal de motor blijven draaien.
Vanaf de volgende keer dat de auto tot stilstand wordt gebracht
(nadat het Stop & Start-systeem is ingeschakeld), zal de motor
worden uitgezet.
Als de motor wordt uitgeschakeld door het Stop & Start-systeem wan-
neer de auto op een helling rijdt, worden de remmen nog enige tijd
bekrachtigd om te voorkomen dat de auto achteruitrolt voordat de
motor weer wordt gestart en er aandrijfkracht wordt gegenereerd.
Als er aandrijfkracht wordt gegenereerd, wordt de vastgehouden rem-
kracht automatisch uitgeschakeld.
●Deze functie werkt zowel op vlakke oppervlakken als op steile hel-
lingen.
●De remmen kunnen geluid maken, maar dit duidt niet op een sto-
ring.
●De reactie van het rempedaal kan veranderen en er kunnen trillin-
gen aanwezig zijn, maar dit duidt niet op een storing.
Hill Start Assist Control (auto's met Multidrive CVT)
YARIS_F_OM_Europe_OM52A54E.book Page 346 Friday, February 8, 2019 1:56 PM

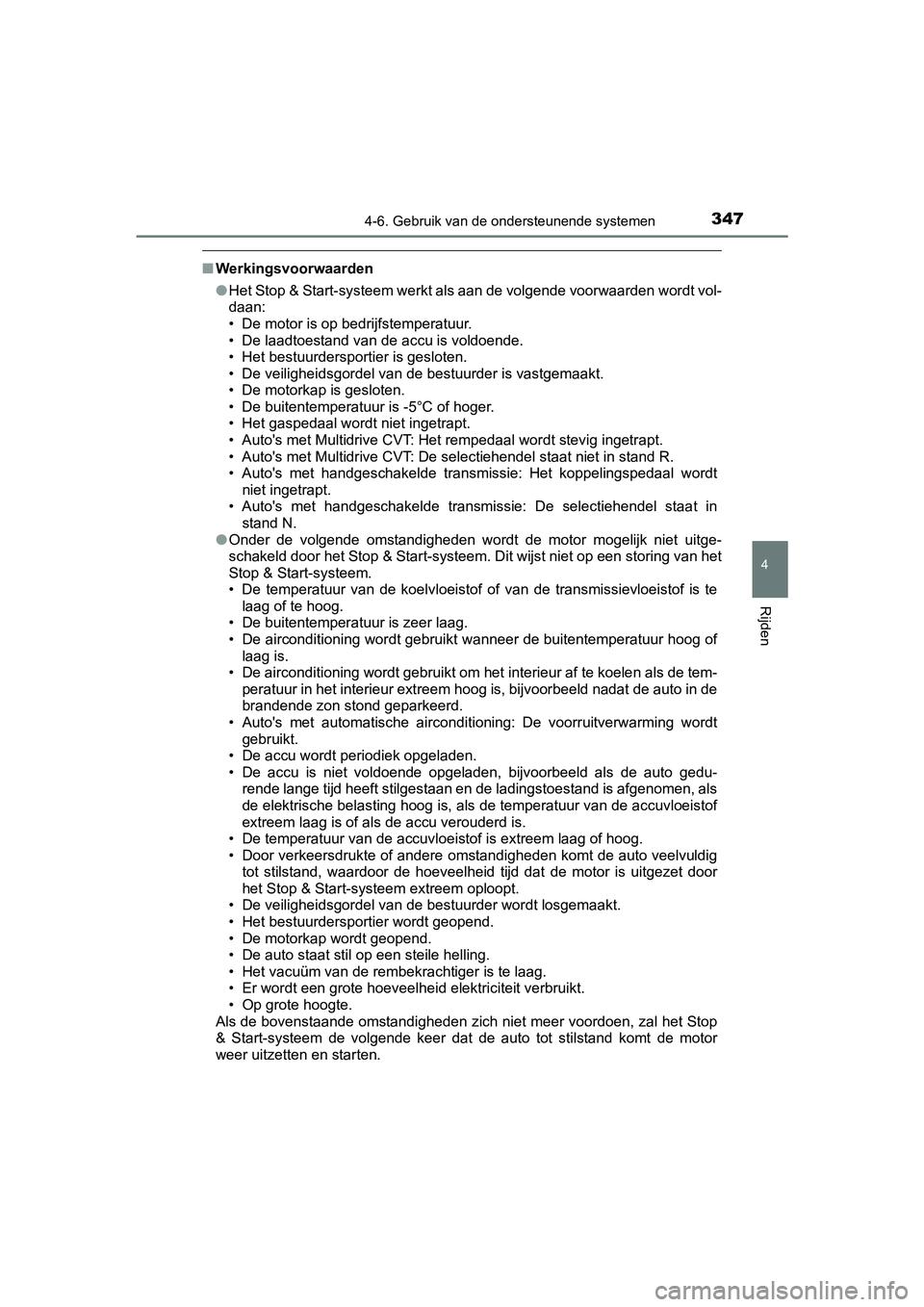

Page 347 of 692
3474-6. Gebruik van de ondersteunende systemen
4
Rijden
YARIS_F_OM_Europe_OM52A54E
■Werkingsvoorwaarden
●Het Stop & Start-systeem werkt als aan de volgende voorwaarden wordt vol-
daan:
• De motor is op bedrijfstemperatuur.
• De laadtoestand van de accu is voldoende.
• Het bestuurdersportier is gesloten.
• De veiligheidsgordel van de bestuurder is vastgemaakt.
• De motorkap is gesloten.
• De buitentemperatuur is -5°C of hoger.
• Het gaspedaal wordt niet ingetrapt.
• Auto's met Multidrive CVT: Het rempedaal wordt stevig ingetrapt.
• Auto's met Multidrive CVT: De selectiehendel staat niet in stand R.
• Auto's met handgeschakelde transmissie: Het koppelingspedaal wordt
niet ingetrapt.
• Auto's met handgeschakelde transmissie: De selectiehendel staat in
stand N.
●Onder de volgende omstandigheden wordt de motor mogelijk niet uitge-
schakeld door het Stop & Start-systeem. Dit wijst niet op een storing van het
Stop & Start-systeem.
• De temperatuur van de koelvloeistof of van de transmissievloeistof is te
laag of te hoog.
• De buitentemperatuur is zeer laag.
• De airconditioning wordt gebruikt wanneer de buitentemperatuur hoog of
laag is.
• De airconditioning wordt gebruikt om het interieur af te koelen als de tem-
peratuur in het interieur extreem hoog is, bijvoorbeeld nadat de auto in de
brandende zon stond geparkeerd.
• Auto's met automatische airconditioning: De voorruitverwarming wordt
gebruikt.
• De accu wordt periodiek opgeladen.
• De accu is niet voldoende opgeladen, bijvoorbeeld als de auto gedu-
rende lange tijd heeft stilgestaan en de ladingstoestand is afgenomen, als
de elektrische belasting hoog is, als de temperatuur van de accuvloeistof
extreem laag is of als de accu verouderd is.
• De temperatuur van de accuvloeistof is extreem laag of hoog.
• Door verkeersdrukte of andere omstandigheden komt de auto veelvuldig
tot stilstand, waardoor de hoeveelheid tijd dat de motor is uitgezet door
het Stop & Start-systeem extreem oploopt.
• De veiligheidsgordel van de bestuurder wordt losgemaakt.
• Het bestuurdersportier wordt geopend.
• De motorkap wordt geopend.
• De auto staat stil op een steile helling.
• Het vacuüm van de rembekrachtiger is te laag.
• Er wordt een grote hoeveelheid elektriciteit verbruikt.
• Op grote hoogte.
Als de bovenstaande omstandigheden zich niet meer voordoen, zal het Stop
& Start-systeem de volgende keer dat de auto tot stilstand komt de motor
weer uitzetten en starten.
YARIS_F_OM_Europe_OM52A54E.book Page 347 Friday, February 8, 2019 1:56 PM

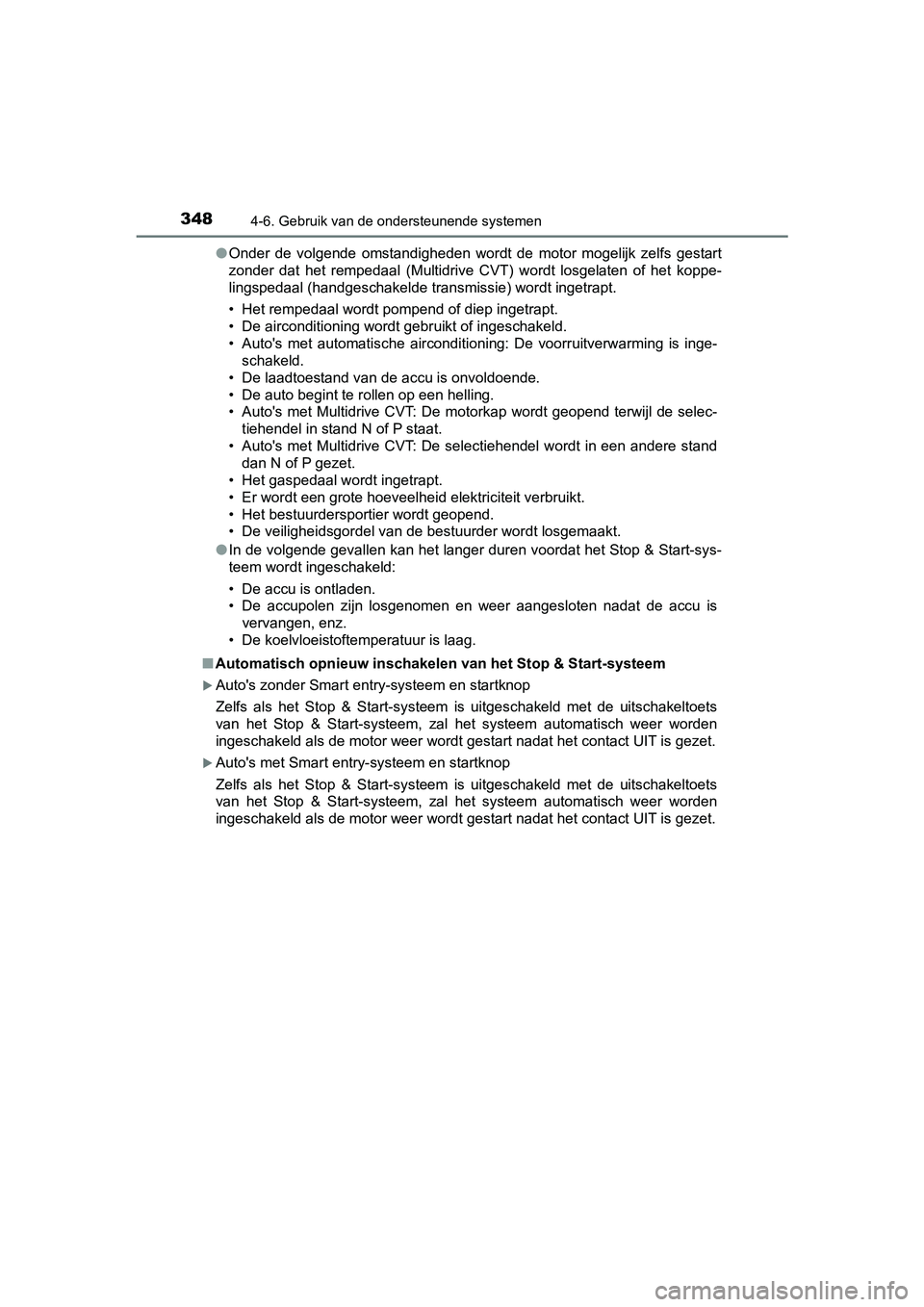

Page 348 of 692
3484-6. Gebruik van de ondersteunende systemen
YARIS_F_OM_Europe_OM52A54E●Onder de volgende omstandigheden wordt de motor mogelijk zelfs gestart
zonder dat het rempedaal (Multidrive CVT) wordt losgelaten of het koppe-
lingspedaal (handgeschakelde transmissie) wordt ingetrapt.
• Het rempedaal wordt pompend of diep ingetrapt.
• De airconditioning wordt gebruikt of ingeschakeld.
• Auto's met automatische airconditioning: De voorruitverwarming is inge-
schakeld.
• De laadtoestand van de accu is onvoldoende.
• De auto begint te rollen op een helling.
• Auto's met Multidrive CVT: De motorkap wordt geopend terwijl de selec-
tiehendel in stand N of P staat.
• Auto's met Multidrive CVT: De selectiehendel wordt in een andere stand
dan N of P gezet.
• Het gaspedaal wordt ingetrapt.
• Er wordt een grote hoeveelheid elektriciteit verbruikt.
• Het bestuurdersportier wordt geopend.
• De veiligheidsgordel van de bestuurder wordt losgemaakt.
●In de volgende gevallen kan het langer duren voordat het Stop & Start-sys-
teem wordt ingeschakeld:
• De accu is ontladen.
• De accupolen zijn losgenomen en weer aangesloten nadat de accu is
vervangen, enz.
• De koelvloeistoftemperatuur is laag.
■Automatisch opnieuw inschakelen van het Stop & Start-systeem
Auto's zonder Smart entry-systeem en startknop
Zelfs als het Stop & Start-systeem is uitgeschakeld met de uitschakeltoets
van het Stop & Start-systeem, zal het systeem automatisch weer worden
ingeschakeld als de motor weer wordt gestart nadat het contact UIT is gezet.
Auto's met Smart entry-systeem en startknop
Zelfs als het Stop & Start-systeem is uitgeschakeld met de uitschakeltoets
van het Stop & Start-systeem, zal het systeem automatisch weer worden
ingeschakeld als de motor weer wordt gestart nadat het contact UIT is gezet.
YARIS_F_OM_Europe_OM52A54E.book Page 348 Friday, February 8, 2019 1:56 PM

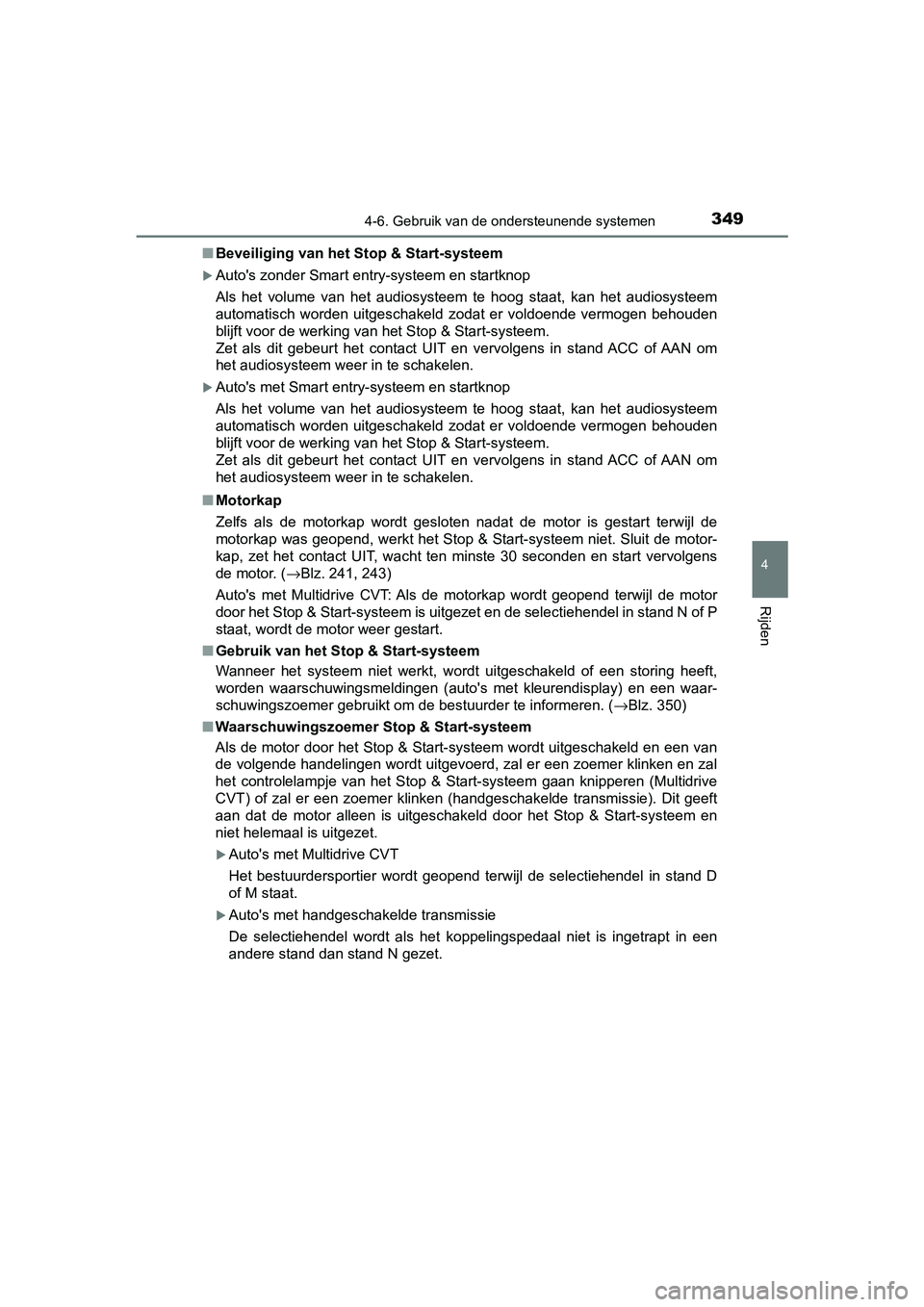

Page 349 of 692
3494-6. Gebruik van de ondersteunende systemen
4
Rijden
YARIS_F_OM_Europe_OM52A54E■Beveiliging van het Stop & Start-systeem
Auto's zonder Smart entry-systeem en startknop
Als het volume van het audiosysteem te hoog staat, kan het audiosysteem
automatisch worden uitgeschakeld zodat er voldoende vermogen behouden
blijft voor de werking van het Stop & Start-systeem.
Zet als dit gebeurt het contact UIT en vervolgens in stand ACC of AAN om
het audiosysteem weer in te schakelen.
Auto's met Smart entry-systeem en startknop
Als het volume van het audiosysteem te hoog staat, kan het audiosysteem
automatisch worden uitgeschakeld zodat er voldoende vermogen behouden
blijft voor de werking van het Stop & Start-systeem.
Zet als dit gebeurt het contact UIT en vervolgens in stand ACC of AAN om
het audiosysteem weer in te schakelen.
■Motorkap
Zelfs als de motorkap wordt gesloten nadat de motor is gestart terwijl de
motorkap was geopend, werkt het Stop & Start-systeem niet. Sluit de motor-
kap, zet het contact UIT, wacht ten minste 30 seconden en start vervolgens
de motor. (→Blz. 241, 243)
Auto's met Multidrive CVT: Als de motorkap wordt geopend terwijl de motor
door het Stop & Start-systeem is uitgezet en de selectiehendel in stand N of P
staat, wordt de motor weer gestart.
■Gebruik van het Stop & Start-systeem
Wanneer het systeem niet werkt, wordt uitgeschakeld of een storing heeft,
worden waarschuwingsmeldingen (auto's met kleurendisplay) en een waar-
schuwingszoemer gebruikt om de bestuurder te informeren. (→Blz. 350)
■Waarschuwingszoemer Stop & Start-systeem
Als de motor door het Stop & Start-systeem wordt uitgeschakeld en een van
de volgende handelingen wordt uitgevoerd, zal er een zoemer klinken en zal
het controlelampje van het Stop & Start-systeem gaan knipperen (Multidrive
CVT) of zal er een zoemer klinken (handgeschakelde transmissie). Dit geeft
aan dat de motor alleen is uitgeschakeld door het Stop & Start-systeem en
niet helemaal is uitgezet.
Auto's met Multidrive CVT
Het bestuurdersportier wordt geopend terwijl de selectiehendel in stand D
of M staat.
Auto's met handgeschakelde transmissie
De selectiehendel wordt als het koppelingspedaal niet is ingetrapt in een
andere stand dan stand N gezet.
YARIS_F_OM_Europe_OM52A54E.book Page 349 Friday, February 8, 2019 1:56 PM

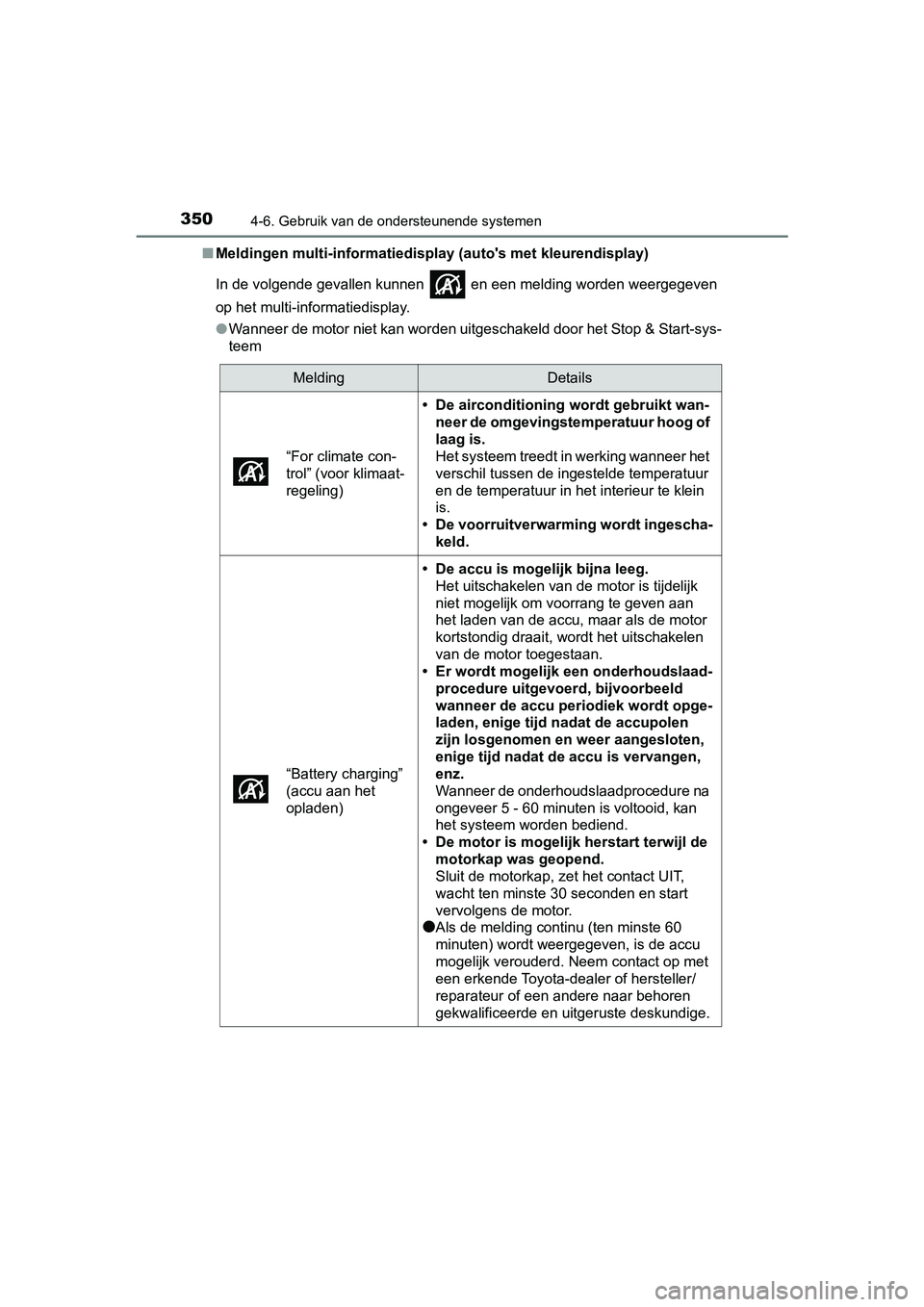

Page 350 of 692
3504-6. Gebruik van de ondersteunende systemen
YARIS_F_OM_Europe_OM52A54E■Meldingen multi-informatiedisplay (auto's met kleurendisplay)
In de volgende gevallen kunnen en een melding worden weergegeven
op het multi-informatiedisplay.
●Wanneer de motor niet kan worden uitgeschakeld door het Stop & Start-sys-
teem
MeldingDetails
“For climate con-
trol” (voor klimaat-
regeling)
• De airconditioning wordt gebruikt wan-
neer de omgevingstemperatuur hoog of
laag is.
Het systeem treedt in werking wanneer het
verschil tussen de ingestelde temperatuur
en de temperatuur in het interieur te klein
is.
• De voorruitverwarming wordt ingescha-
keld.
“Battery charging”
(accu aan het
opladen)
• De accu is mogelijk bijna leeg.
Het uitschakelen van de motor is tijdelijk
niet mogelijk om voorrang te geven aan
het laden van de accu, maar als de motor
kortstondig draait, wordt het uitschakelen
van de motor toegestaan.
• Er wordt mogelijk een onderhoudslaad-
procedure uitgevoerd, bijvoorbeeld
wanneer de accu periodiek wordt opge-
laden, enige tijd nadat de accupolen
zijn losgenomen en weer aangesloten,
enige tijd nadat de accu is vervangen,
enz.
Wanneer de onderhoudslaadprocedure na
ongeveer 5 - 60 minuten is voltooid, kan
het systeem worden bediend.
• De motor is mogelijk herstart terwijl de
motorkap was geopend.
Sluit de motorkap, zet het contact UIT,
wacht ten minste 30 seconden en start
vervolgens de motor.
●Als de melding continu (ten minste 60
minuten) wordt weergegeven, is de accu
mogelijk verouderd. Neem contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
YARIS_F_OM_Europe_OM52A54E.book Page 350 Friday, February 8, 2019 1:56 PM
