TOYOTA YARIS HATCHBACK 2019 Instructieboekje (in Dutch)

5017-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E

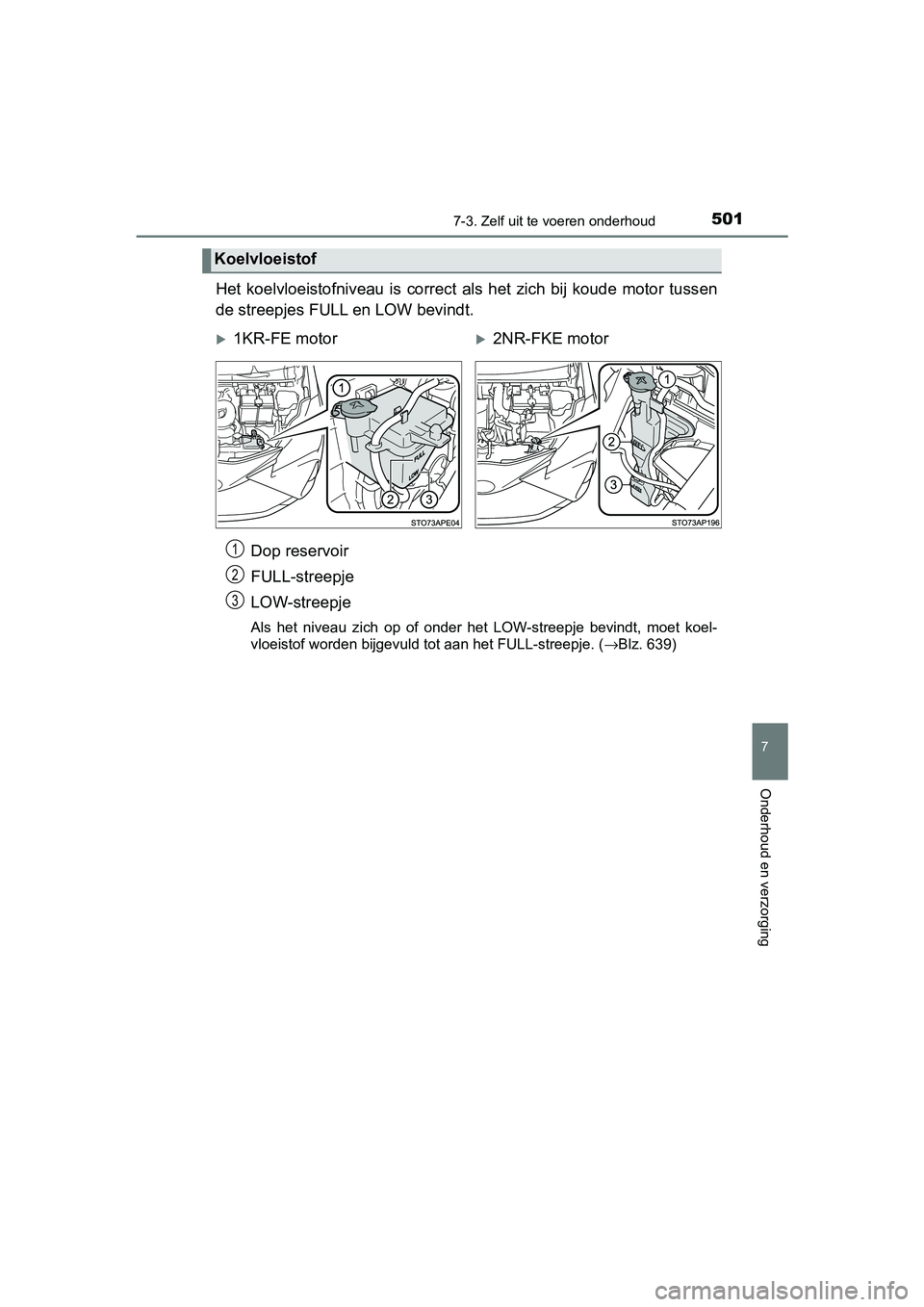

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het LOW-streepje bevindt, moet koel-
<0059004f00520048004c00560057005200490003005a0052005500470048005100030045004c004d004a004800590058004f0047000300570052005700030044004400510003004b00480057000300290038002f002f001000560057005500480048005300
4d004800110003000b[→Blz. 639)
Koelvloeistof
1KR-FE motor2NR-FKE motor
1
2
3
YARIS_F_OM_Europe_OM52A54E.book Page 501 Friday, February 8, 2019 1:56 PM

5027-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35°C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van het koelvloeistofreser-
voir, de aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
WAARSCHUWING
■Als de motor oververhit is
Draai de radiateurdop niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
YARIS_F_OM_Europe_OM52A54E.book Page 502 Friday, February 8, 2019 1:56 PM

5037-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Radiateur en condensor
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur en de condensor niet
aan, aangezien deze heet kunnen zijn.
YARIS_F_OM_Europe_OM52A54E.book Page 503 Friday, February 8, 2019 1:56 PM

5047-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
Controleer de accu als volgt.
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
Accu
1
2
YARIS_F_OM_Europe_OM52A54E.book Page 504 Friday, February 8, 2019 1:56 PM

5057-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de accu ontstaat het licht ontvlambare en explosieve
waterstof. Let daarom voorafgaand aan het laden op het volgende:
●Als de accu in de auto is gemonteerd, moet voorafgaand aan het opladen
de massakabel worden losgenomen.
●<002600520051005700550052004f00480048005500030052004900030047004800030044004600460058004f004400470048005500030057004c004d00470048005100560003004b0048005700030044004400510056004f0058004c005700480051000300
4800510003004f005200560051004800500048005100030059[an de accu-
klemmen is uitgeschakeld.
■Na het opladen/aansluiten van de accu (auto's met Smart entry-systeem
en startknop)
●Nadat de accu losgenomen is geweest, is het wellicht niet meteen mogelijk
om de portieren met het Smart entry-systeem met startknop te ontgrende-
len. Gebruik in dat geval de afstandsbediening of de mechanische sleutel
om de portieren te vergrendelen of ontgrendelen.
●Start de motor met het contact in stand ACC. De auto kan mogelijk niet wor-
den gestart als het contact UIT staat. De motor werkt vanaf de tweede
poging echter normaal.
●De stand van het contact wordt door de auto opgeslagen. Als de accu weer
wordt aangesloten, keert het contact terug naar de stand die was geselec-
teerd voordat de accu werd losgenomen. Controleer of het contact UIT is
gezet voordat u de accu losneemt. Wees extra voorzichtig als niet bekend is
wat de stand van het contact was voordat de accu leeg raakte.
Neem, als de motor na meerdere pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het ontstaan van het licht ontvlambare
en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan
de accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te
voorkomen:
●Veroorzaak geen vonken met gereedschap.
●Rook nooit en steek nooit een lucifer of een aansteker aan bij de accu.
●Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●<002a0048004500550058004c004e0003004800480051000300590048004c004f004c004a004b0048004c0047005600450055004c004f00030044004f00560003005800030045004c004d00030047004800030044004600460058000300450048005d004c00
4a000300450048005100570011[
●Houd kinderen uit de buurt van de accu.
YARIS_F_OM_Europe_OM52A54E.book Page 505 Friday, February 8, 2019 1:56 PM

5067-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
WAARSCHUWING
■Een veilige plaats voor het opladen van de accu
Laad de accu altijd op in een open ruimte. Laad de accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■Procedure voor het opladen van de accu
Laad de accu alleen op met een druppellader (5 A of minder). Het opladen
van een accu met een snellader kan een explosie veroorzaken.
■Noodmaatregelen met betrekking tot elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u
meteen medische hulp in.
●Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
●Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
OPMERKING
■Bij het opladen van de accu
Probeer de accu nooit op te laden bij draaiende motor. Controleer ook of
alle accessoires zijn uitgeschakeld.
YARIS_F_OM_Europe_OM52A54E.book Page 506 Friday, February 8, 2019 1:56 PM

5077-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E
Als het ruitensproeiervloeistofni-
veau onder het streepje FULL
staat, moet ruitensproeiervloei-
stof worden bijgevuld tot aan het
streepje FULL.
Ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als de motor draait of nog niet is afge-
koeld. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast en de
pomp beschadigd raken, waardoor er geen ruitensproeiervloeistof meer
kan worden gesproeid.
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
YARIS_F_OM_Europe_OM52A54E.book Page 507 Friday, February 8, 2019 1:56 PM

5087-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
Banden
Controleer of de slijtage-indicatoren op de banden te zien zijn. Contro-
leer de banden tevens op ongelijkmatige slijtage, zoals overmatige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook
als het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de
tekst TWI of Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
YARIS_F_OM_Europe_OM52A54E.book Page 508 Friday, February 8, 2019 1:56 PM

5097-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van
plaats te wisselen om een gelijk-
matig slijtagepatroon en een lan-
gere levensduur van de banden te
verkrijgen.
Vergeet bij het wisselen van voor-
en achterbanden met een verschil-
lende bandenspanning niet om na
het wisselen het bandenspan-
ningswaarschuwingssysteem te
initialiseren.
Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van
plaats te wisselen om een gelijkmatig slijtagepatroon en een langere
levensduur van de banden te verkrijgen.
Wisselen van banden
(auto's met bandenspanningswaarschuwingssysteem)
Voor
Wisselen van banden
(auto's zonder bandenspanningswaarschuwingssysteem)
Auto's met compact reservewiel
of bandenreparatiesetAuto's met een reservewiel
van hetzelfde type als de
gemonteerde wielen
VoorVoor
YARIS_F_OM_Europe_OM52A54E.book Page 509 Friday, February 8, 2019 1:56 PM

5107-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. (→Blz. 585)
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst wor-
den, moeten de identificatiecodes van deze componenten worden
geregistreerd in de bandenspanningswaarschuwingssysteem-ECU en
moet het bandenspanningswaarschuwingssysteem worden geïnitiali-
seerd. Laat de identificatiecodes van de bandenspanningssensoren
en -zenders registreren door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. (→Blz. 512)
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
●Bij het wijzigen van de bandenspanning (bijvoorbeeld omdat u de
rijsnelheid aanzienlijk gaat veranderen)
●Als de bandenmaat wordt aangepast
Als het bandenspanningswaarschuwingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem (indien aanwezig)
Plaatsen van bandenspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Initialiseren van het bandenspanningswaarschuwingssysteem
(auto's met bandenspanningswaarschuwingssysteem)
YARIS_F_OM_Europe_OM52A54E.book Page 510 Friday, February 8, 2019 1:56 PM
