6519-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52A61K
Caractéristiques techniques du véhicule

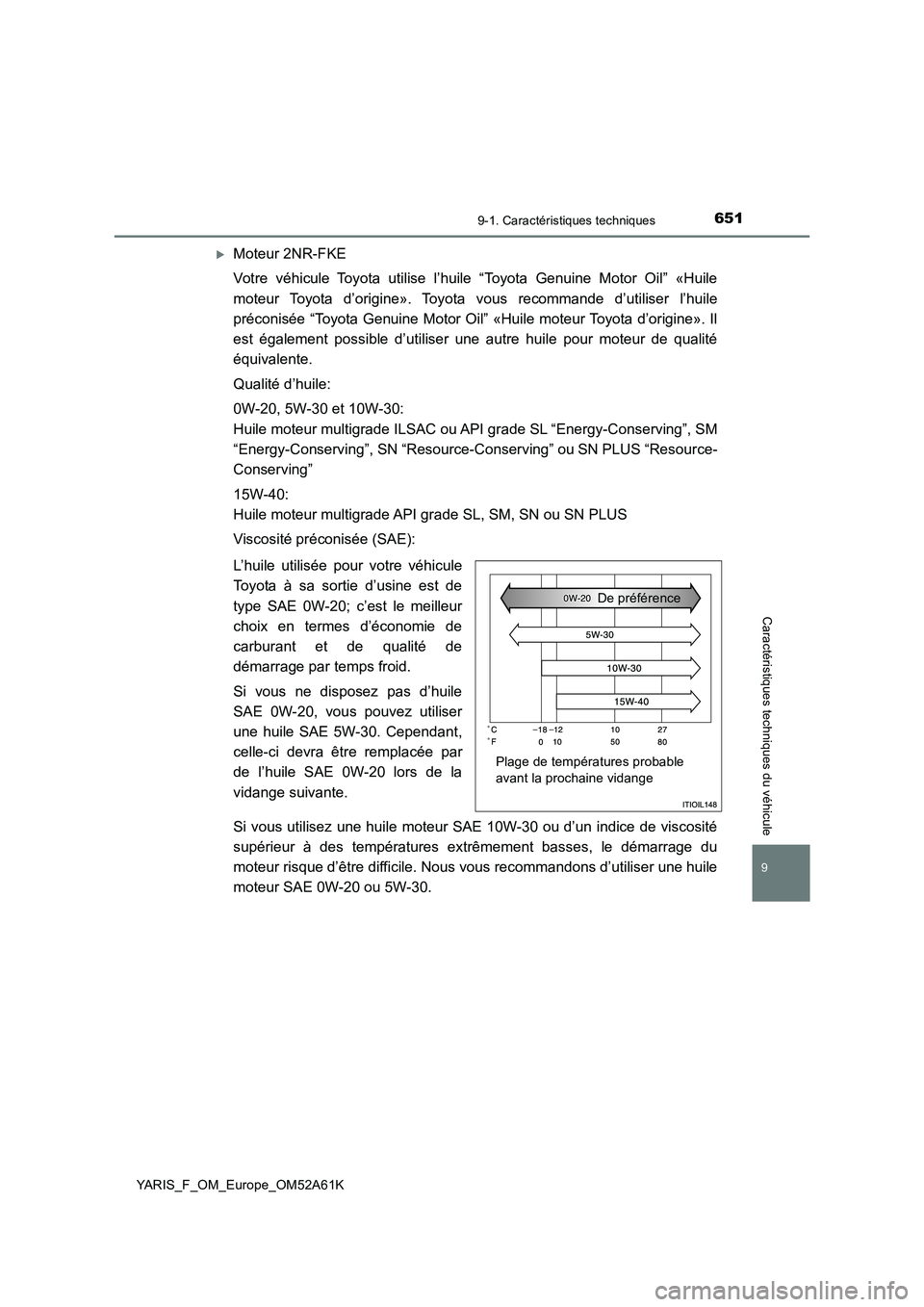

Moteur 2NR-FKE
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d’origine». Toyota vous recommande d’utiliser l’huile
préconisée “Toyota Genuine Motor Oil” «Huile moteur Toyota d’origine». Il
est également possible d’utiliser une autre huile pour moteur de qualité
équivalente.
Qualité d’huile:
0W-20, 5W-30 et 10W-30:
Huile moteur multigrade ILSAC ou API grade SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” ou SN PLUS “Resource-
Conserving”
15W-40:
Huile moteur multigrade API grade SL, SM, SN ou SN PLUS
Viscosité préconisée (SAE):
L’huile utilisée pour votre véhicule
Toyota à sa sortie d’usine est de
type SAE 0W-20; c’est le meilleur
choix en termes d’économie de
carburant et de qualité de
démarrage par temps froid.
Si vous ne disposez pas d’huile
SAE 0W-20, vous pouvez utiliser
une huile SAE 5W-30. Cependant,
celle-ci devra être remplacée par
de l’huile SAE 0W-20 lors de la
vidange suivante.
Si vous utilisez une huile moteur SAE 10W-30 ou d’un indice de viscosité
supérieur à des températures extrêmement basses, le démarrage du
moteur risque d’être difficile. Nous vous recommandons d’utiliser une huile
moteur SAE 0W-20 ou 5W-30.
Plage de températures probable
avant la prochaine vidangeDe préférence

6529-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52A61K

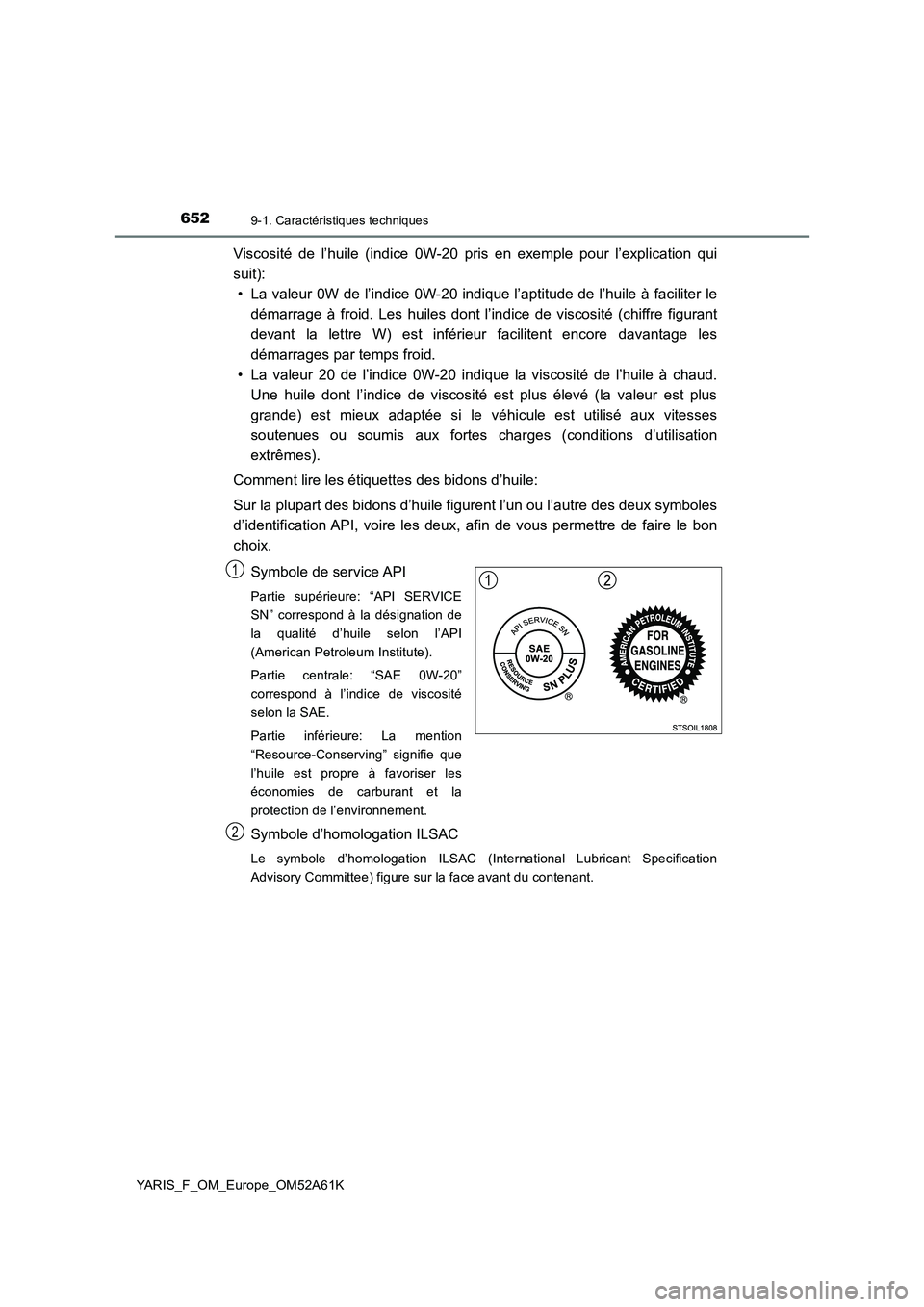

Viscosité de l’huile (indice 0W-20 pris en exemple pour l’explication qui
suit):
• La valeur 0W de l’indice 0W-20 indique l’aptitude de l’huile à faciliter le
démarrage à froid. Les huiles dont l’indice de viscosité (chiffre figurant
devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
• La valeur 20 de l’indice 0W-20 indique la viscosité de l’huile à chaud.
Une huile dont l’indice de viscosité est plus élevé (la valeur est plus
grande) est mieux adaptée si le véhicule est utilisé aux vitesses
soutenues ou soumis aux fortes charges (conditions d’utilisation
extrêmes).
Comment lire les étiquettes des bidons d’huile:
Sur la plupart des bidons d’huile figurent l’un ou l’autre des deux symboles
d’identification API, voire les deux, afin de vous permettre de faire le bon
choix.
Symbole de service API
Partie supérieure: “API SERVICE
SN” correspond à la désignation de
la qualité d’huile selon l’API
(American Petroleum Institute).
Partie centrale: “SAE 0W-20”
correspond à l’indice de viscosité
selon la SAE.
Partie inférieure: La mention
“Resource-Conserving” signifie que
l’huile est propre à favoriser les
économies de carburant et la
protection de l’environnement.
Symbole d’homologation ILSAC
Le symbole d’homologation ILSAC (International Lubricant Specification
Advisory Committee) figure sur la face avant du contenant.
1
2

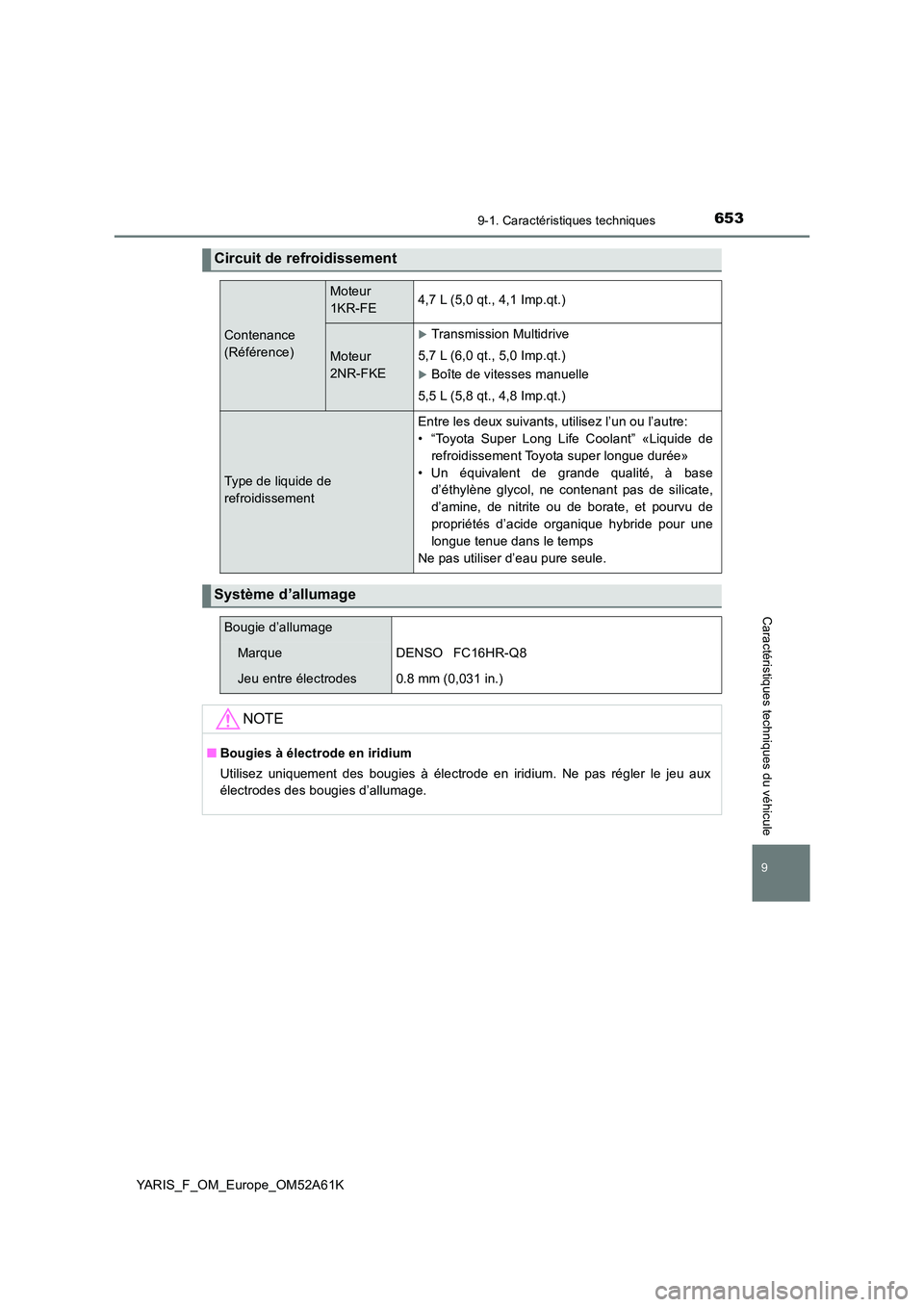

6539-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52A61K
Caractéristiques techniques du véhicule
Circuit de refroidissement
Contenance
(Référence)
Moteur
1KR-FE4,7 L (5,0 qt., 4,1 Imp.qt.)
Moteur
2NR-FKE
Transmission Multidrive
5,7 L (6,0 qt., 5,0 Imp.qt.)
Boîte de vitesses manuelle
5,5 L (5,8 qt., 4,8 Imp.qt.)
Type de liquide de
refroidissement
Entre les deux suivants, utilisez l’un ou l’autre:
• “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée»
• Un équivalent de grande qualité, à base
d’éthylène glycol, ne contenant pas de silicate,
d’amine, de nitrite ou de borate, et pourvu de
propriétés d’acide organique hybride pour une
longue tenue dans le temps
Ne pas utiliser d’eau pure seule.
Système d’allumage
Bougie d’allumage
MarqueDENSO FC16HR-Q8
Jeu entre électrodes0.8 mm (0,031 in.)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu aux
électrodes des bougies d’allumage.

6549-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52A61K

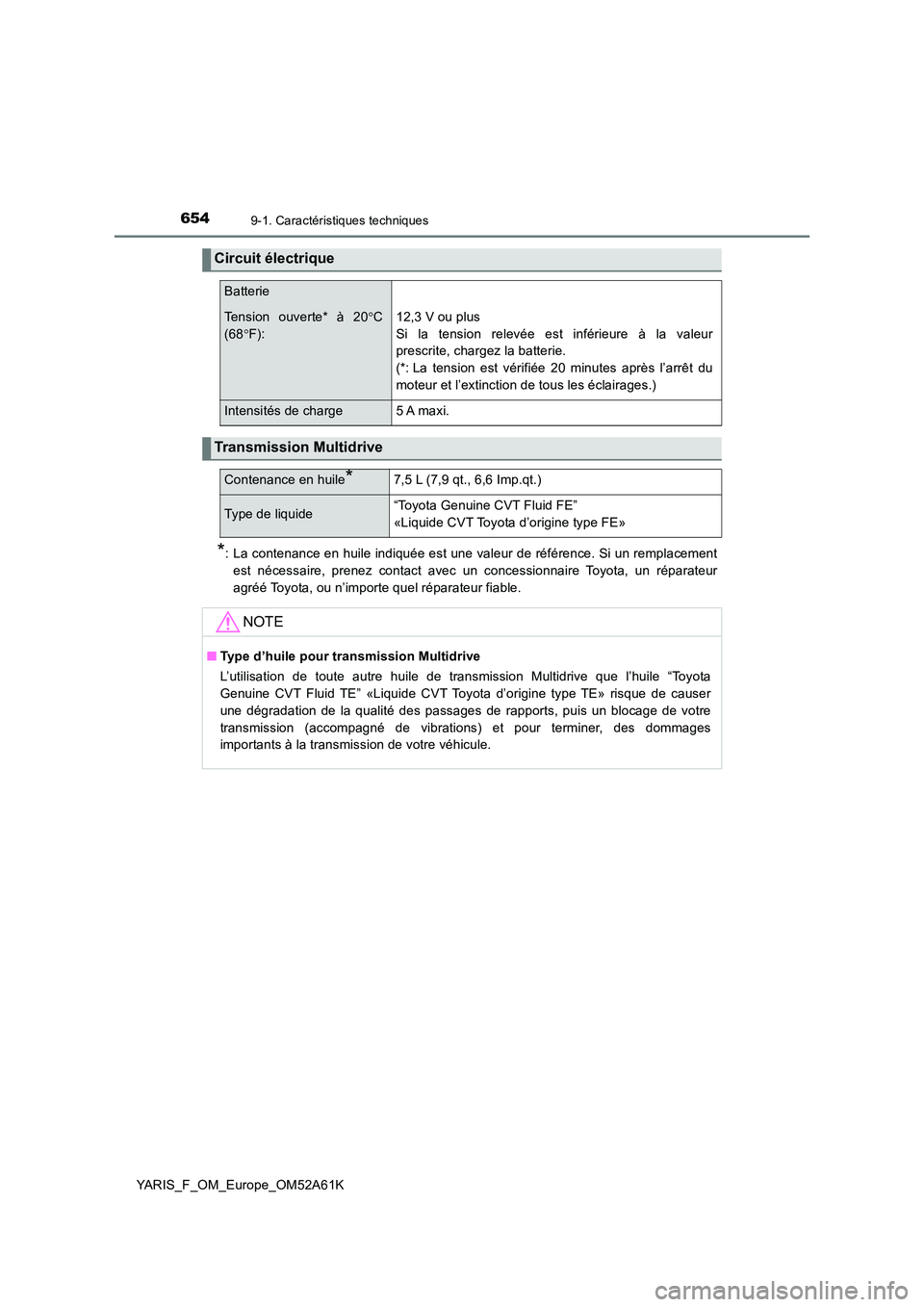

*: La contenance en huile indiquée est une valeur de référence. Si un remplacement
est nécessaire, prenez contact avec un concessionnaire Toyota, un réparateur
agréé Toyota, ou n’importe quel réparateur fiable.
Circuit électrique
Batterie
Tension ouverte* à 20 C
(68 F):
12,3 V ou plus
Si la tension relevée est inférieure à la valeur
prescrite, chargez la batterie.
(*: La tension est vérifiée 20 minutes après l’arrêt du
moteur et l’extinction de tous les éclairages.)
Intensités de charge 5 A maxi.
Transmission Multidrive
Contenance en huile*7,5 L (7,9 qt., 6,6 Imp.qt.)
Type de liquide“Toyota Genuine CVT Fluid FE”
«Liquide CVT Toyota d’origine type FE»
NOTE
■ Type d’huile pour transmission Multidrive
L’utilisation de toute autre huile de transmission Multidrive que l’huile “Toyota
Genuine CVT Fluid TE” «Liquide CVT Toyota d’origine type TE» risque de causer
une dégradation de la qualité des passages de rapports, puis un blocage de votre
transmission (accompagné de vibrations) et pour terminer, des dommages
importants à la transmission de votre véhicule.

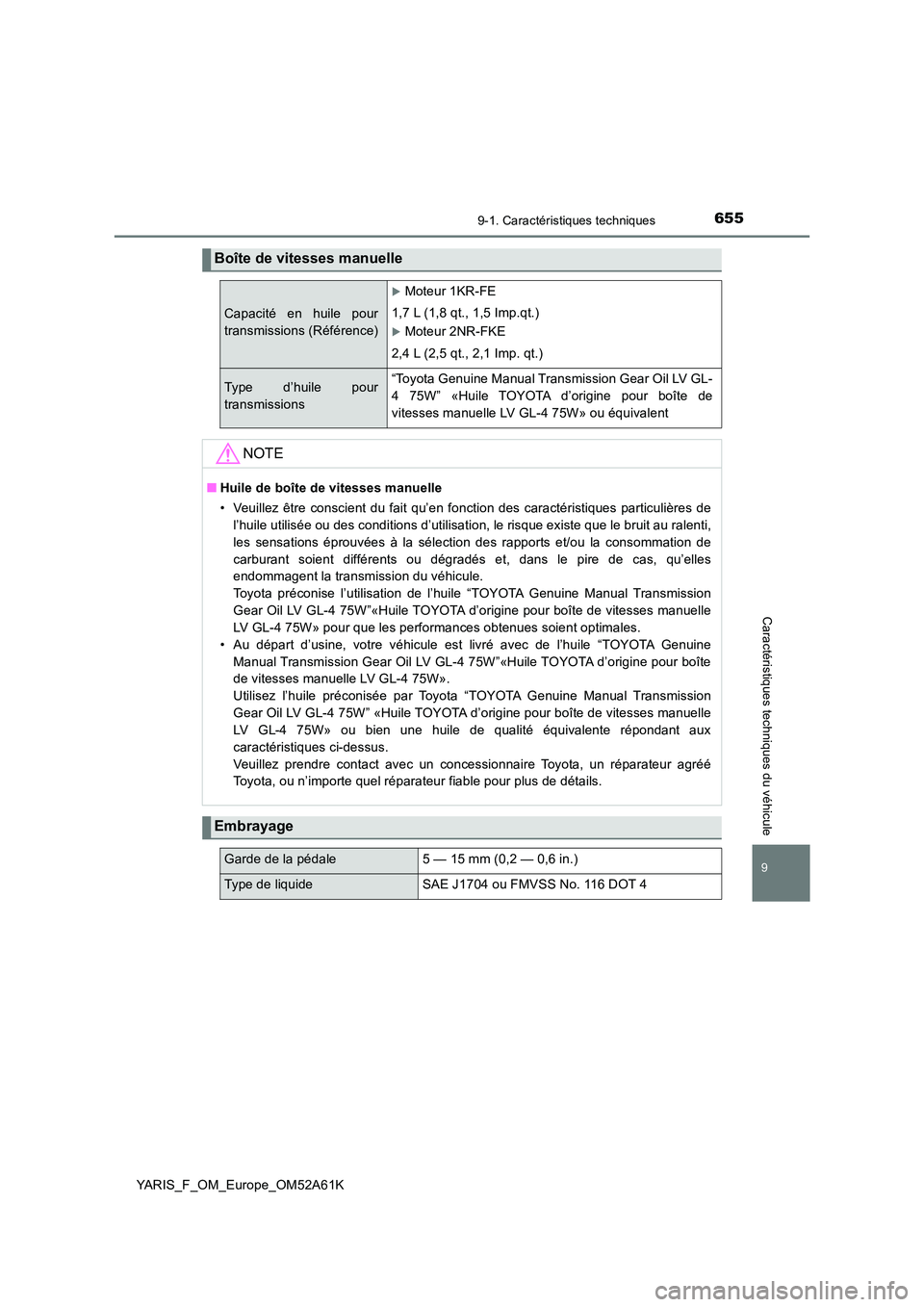

6559-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52A61K
Caractéristiques techniques du véhicule
Boîte de vitesses manuelle
Capacité en huile pour
transmissions (Référence)
Moteur 1KR-FE
1,7 L (1,8 qt., 1,5 Imp.qt.)
Moteur 2NR-FKE
2,4 L (2,5 qt., 2,1 Imp. qt.)
Type d’huile pour
transmissions
“Toyota Genuine Manual Transmission Gear Oil LV GL-
4 75W” «Huile TOYOTA d’origine pour boîte de
vitesses manuelle LV GL-4 75W» ou équivalent
NOTE
■ Huile de boîte de vitesses manuelle
• Veuillez être conscient du fait qu’en fonction des caractéristiques particulières de
l’huile utilisée ou des conditions d’utilisation, le risque existe que le bruit au ralenti,
les sensations éprouvées à la sélection des rapports et/ou la consommation de
carburant soient différents ou dégradés et, dans le pire de cas, qu’elles
endommagent la transmission du véhicule.
Toyota préconise l’utilisation de l’huile “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W”«Huile TOYOTA d’origine pour boîte de vitesses manuelle
LV GL-4 75W» pour que les performances obtenues soient optimales.
• Au départ d’usine, votre véhicule est livré avec de l’huile “TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W”«Huile TOYOTA d’origine pour boîte
de vitesses manuelle LV GL-4 75W».
Utilisez l’huile préconisée par Toyota “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” «Huile TOYOTA d’origine pour boîte de vitesses manuelle
LV GL-4 75W» ou bien une huile de qualité équivalente répondant aux
caractéristiques ci-dessus.
Veuillez prendre contact avec un concessionnaire Toyota, un réparateur agréé
Toyota, ou n’importe quel réparateur fiable pour plus de détails.
Embrayage
Garde de la pédale5 — 15 mm (0,2 — 0,6 in.)
Type de liquideSAE J1704 ou FMVSS No. 116 DOT 4

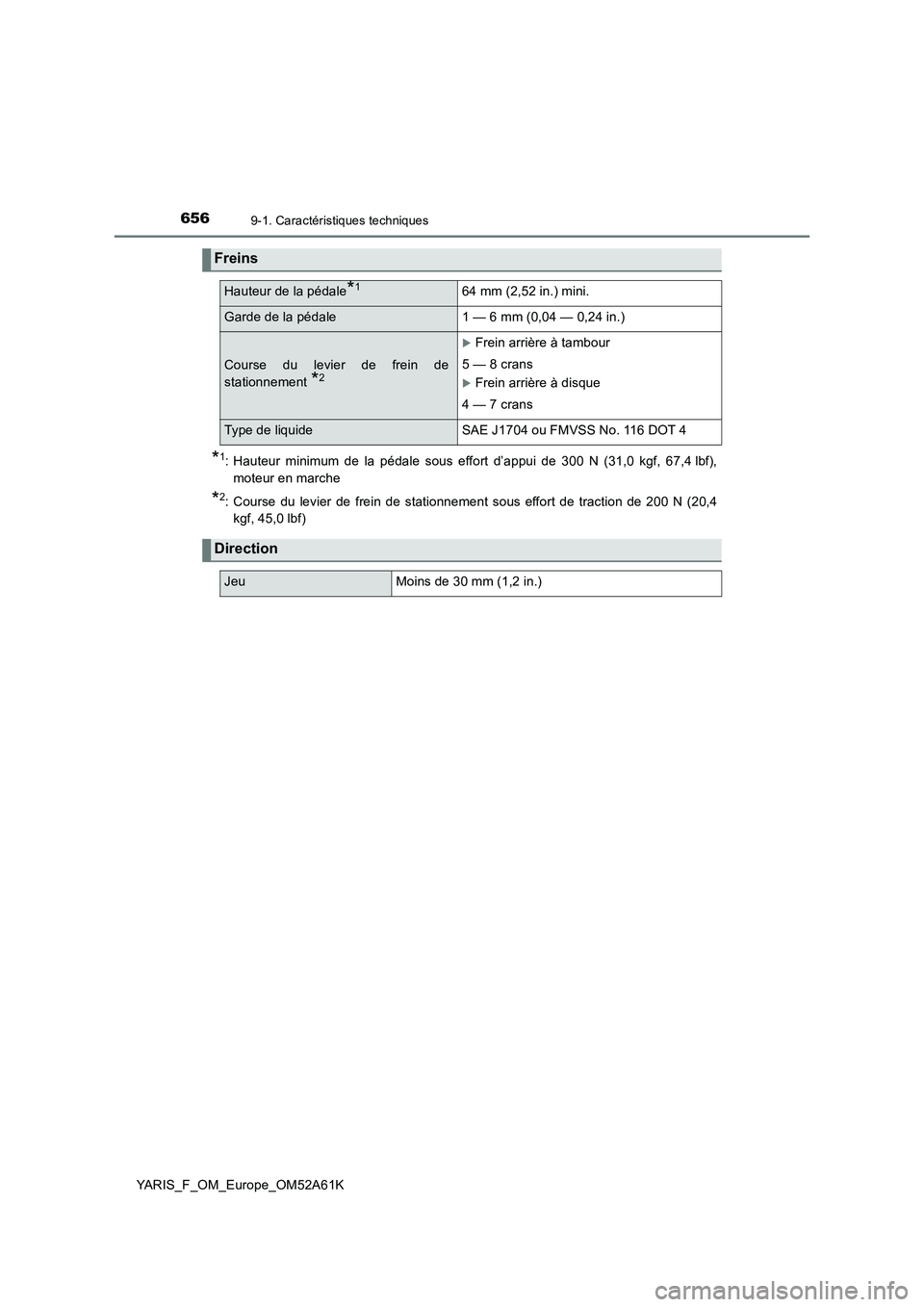

6569-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52A61K
*1: Hauteur minimum de la pédale sous effort d’appui de 300 N (31,0 kgf, 67,4 lbf),
moteur en marche
*2: Course du levier de frein de stationnement sous effort de traction de 200 N (20,4
kgf, 45,0 lbf)
Freins
Hauteur de la pédale*164 mm (2,52 in.) mini.
Garde de la pédale1 — 6 mm (0,04 — 0,24 in.)
Course du levier de frein de
stationnement
*2
Frein arrière à tambour
5 — 8 crans
Frein arrière à disque
4 — 7 crans
Type de liquideSAE J1704 ou FMVSS No. 116 DOT 4
Direction
JeuMoins de 30 mm (1,2 in.)

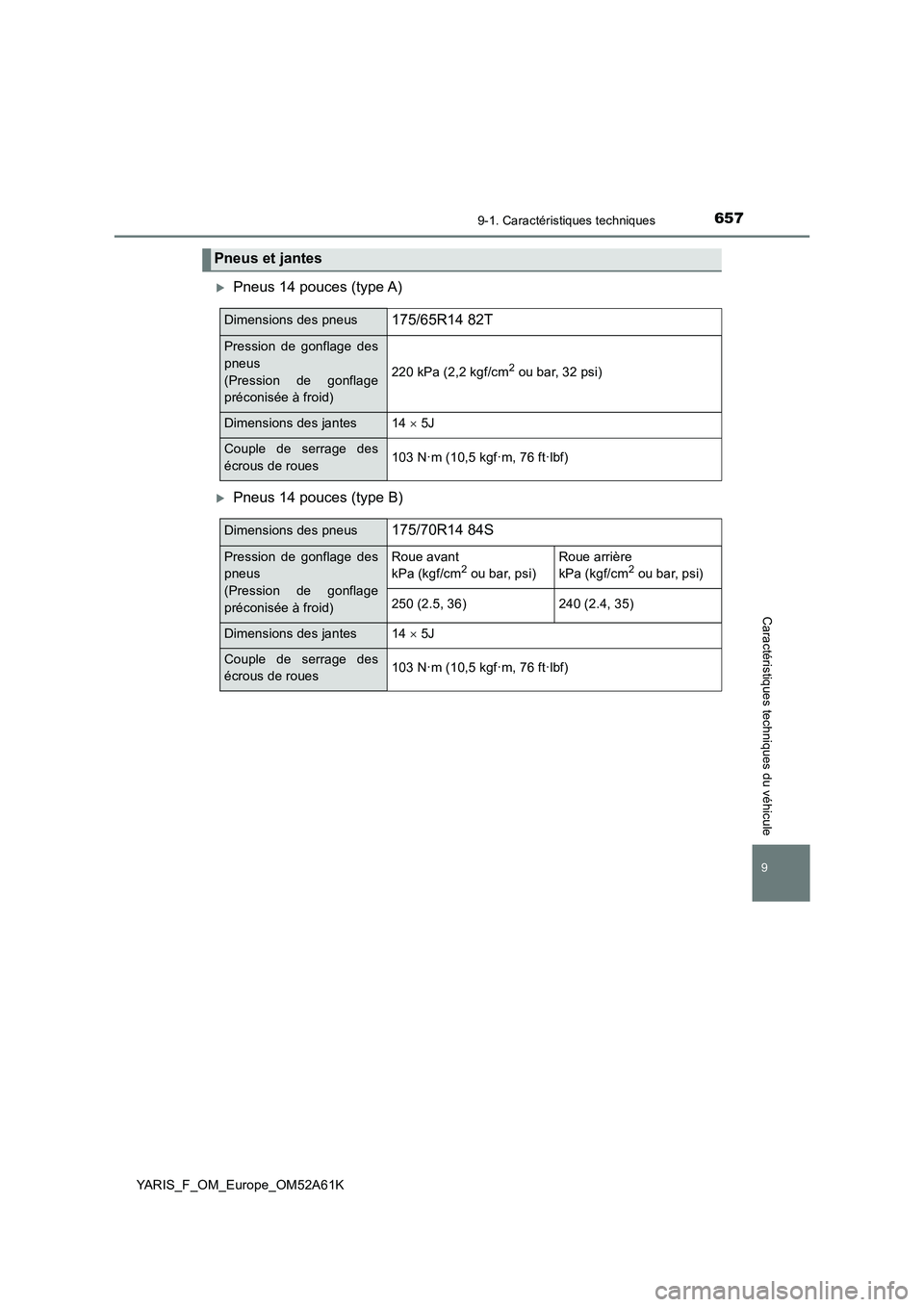

6579-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52A61K
Caractéristiques techniques du véhicule
Pneus 14 pouces (type A)
Pneus 14 pouces (type B)
Pneus et jantes
Dimensions des pneus175/65R14 82T
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
220 kPa (2,2 kgf/cm2 ou bar, 32 psi)
Dimensions des jantes14  5J
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)
Dimensions des pneus175/70R14 84S
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)Roue avant
kPa (kgf/cm2 ou bar, psi)
Roue arrière
kPa (kgf/cm2 ou bar, psi)
250 (2.5, 36)240 (2.4, 35)
Dimensions des jantes14  5J
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)

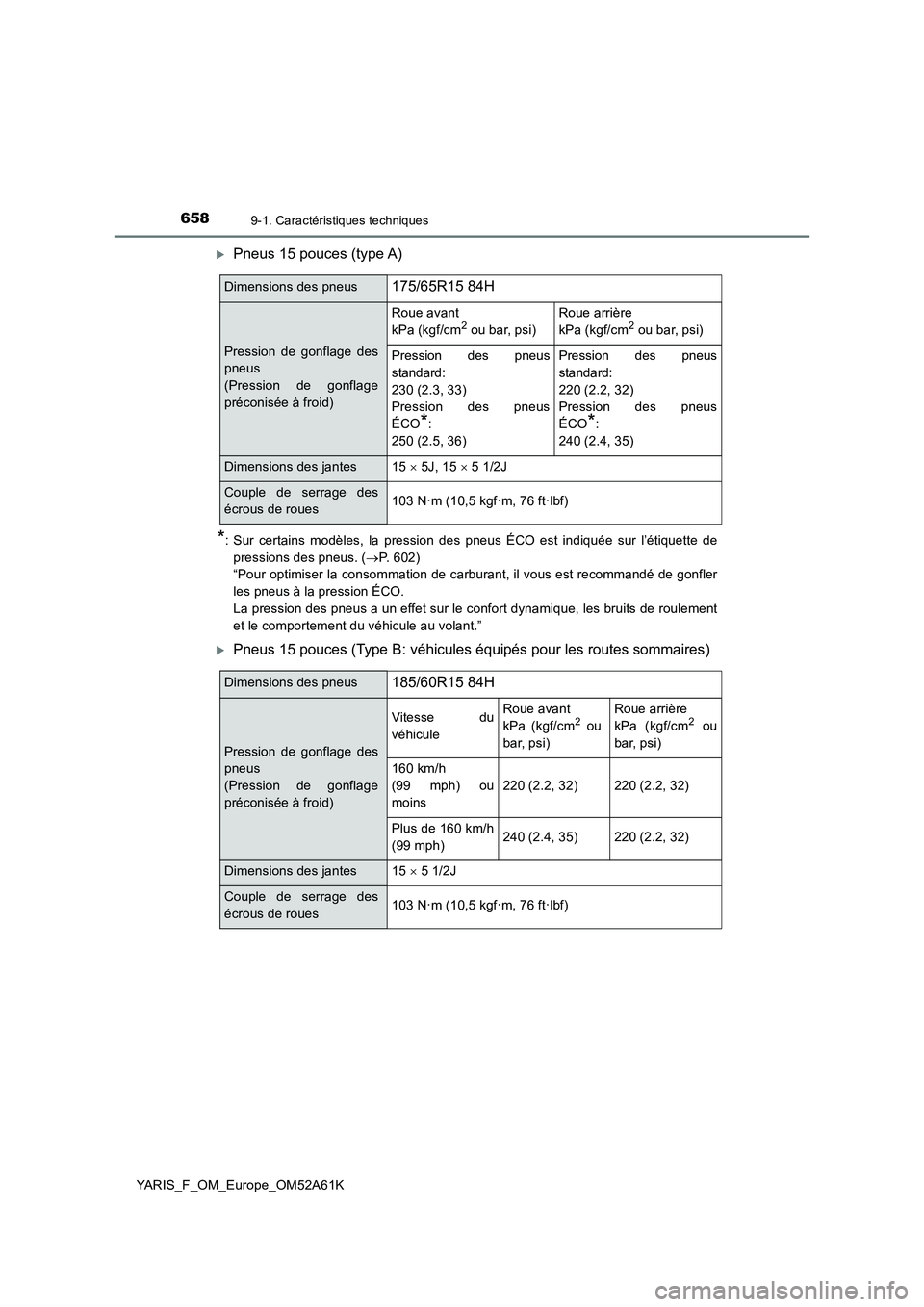

6589-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52A61K
Pneus 15 pouces (type A)
*: Sur certains modèles, la pression des pneus ÉCO est indiquée sur l’étiquette de
pressions des pneus. (P. 602)
“Pour optimiser la consommation de carburant, il vous est recommandé de gonfler
les pneus à la pression ÉCO.
La pression des pneus a un effet sur le confort dynamique, les bruits de roulement
et le comportement du véhicule au volant.”
Pneus 15 pouces (Type B: véhicules équipés pour les routes sommaires)
Dimensions des pneus175/65R15 84H
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Roue avant
kPa (kgf/cm2 ou bar, psi)
Roue arrière
kPa (kgf/cm2 ou bar, psi)
Pression des pneus
standard:
230 (2.3, 33)
Pression des pneus
ÉCO
*:
250 (2.5, 36)
Pression des pneus
standard:
220 (2.2, 32)
Pression des pneus
ÉCO
*:
240 (2.4, 35)
Dimensions des jantes15  5J, 15  5 1/2J
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)
Dimensions des pneus185/60R15 84H
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Vitesse du
véhiculeRoue avant
kPa (kgf/cm2 ou
bar, psi)
Roue arrière
kPa (kgf/cm2 ou
bar, psi)
160 km/h
(99 mph) ou
moins
220 (2.2, 32)220 (2.2, 32)
Plus de 160 km/h
(99 mph)240 (2.4, 35)220 (2.2, 32)
Dimensions des jantes15  5 1/2J
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)

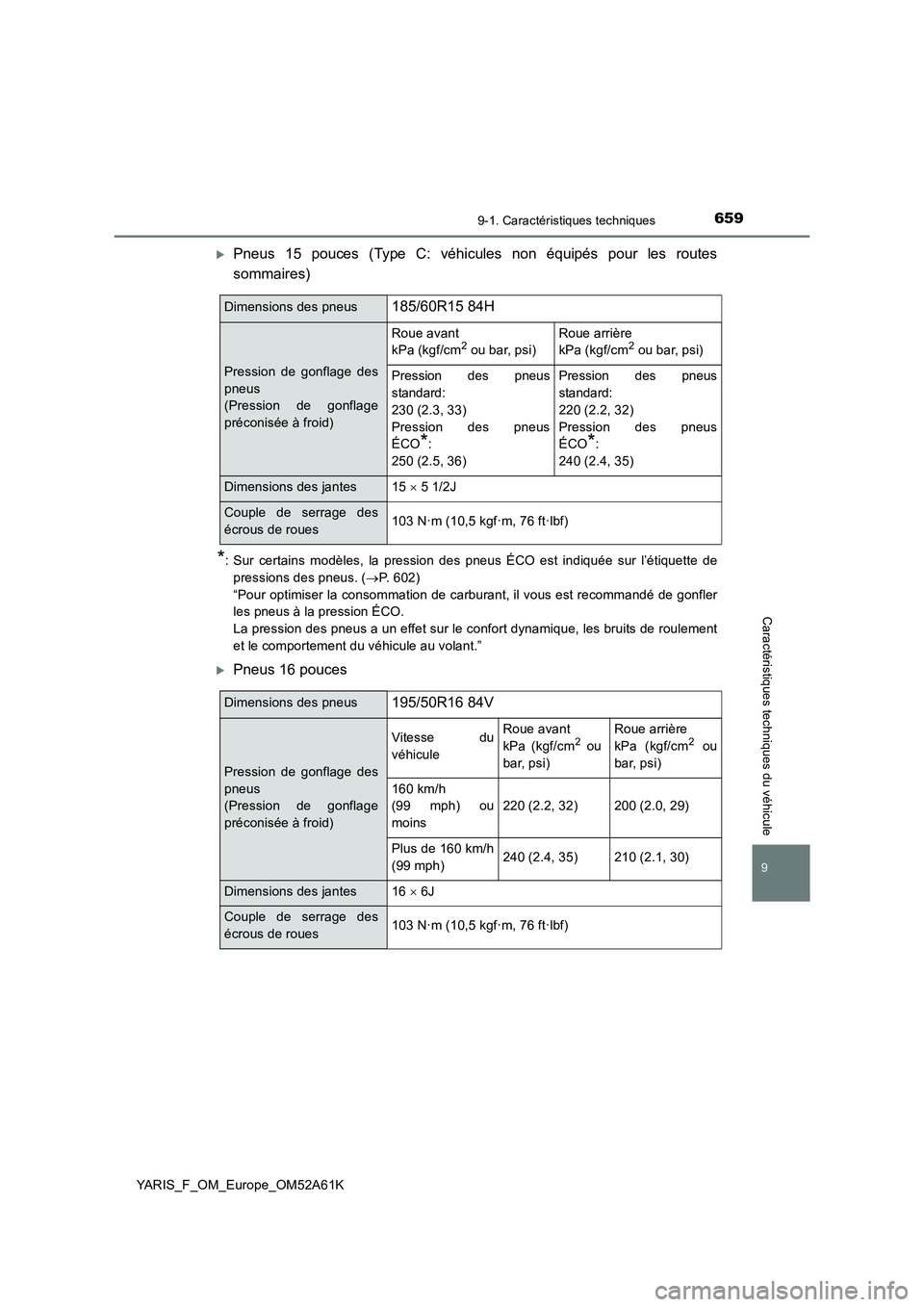

6599-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52A61K
Caractéristiques techniques du véhicule
Pneus 15 pouces (Type C: véhicules non équipés pour les routes
sommaires)
*: Sur certains modèles, la pression des pneus ÉCO est indiquée sur l’étiquette de
pressions des pneus. (P. 602)
“Pour optimiser la consommation de carburant, il vous est recommandé de gonfler
les pneus à la pression ÉCO.
La pression des pneus a un effet sur le confort dynamique, les bruits de roulement
et le comportement du véhicule au volant.”
Pneus 16 pouces
Dimensions des pneus185/60R15 84H
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Roue avant
kPa (kgf/cm2 ou bar, psi)
Roue arrière
kPa (kgf/cm2 ou bar, psi)
Pression des pneus
standard:
230 (2.3, 33)
Pression des pneus
ÉCO
*:
250 (2.5, 36)
Pression des pneus
standard:
220 (2.2, 32)
Pression des pneus
ÉCO
*:
240 (2.4, 35)
Dimensions des jantes15  5 1/2J
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)
Dimensions des pneus195/50R16 84V
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Vitesse du
véhiculeRoue avant
kPa (kgf/cm2 ou
bar, psi)
Roue arrière
kPa (kgf/cm2 ou
bar, psi)
160 km/h
(99 mph) ou
moins
220 (2.2, 32)200 (2.0, 29)
Plus de 160 km/h
(99 mph)240 (2.4, 35)210 (2.1, 30)
Dimensions des jantes16  6J
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)

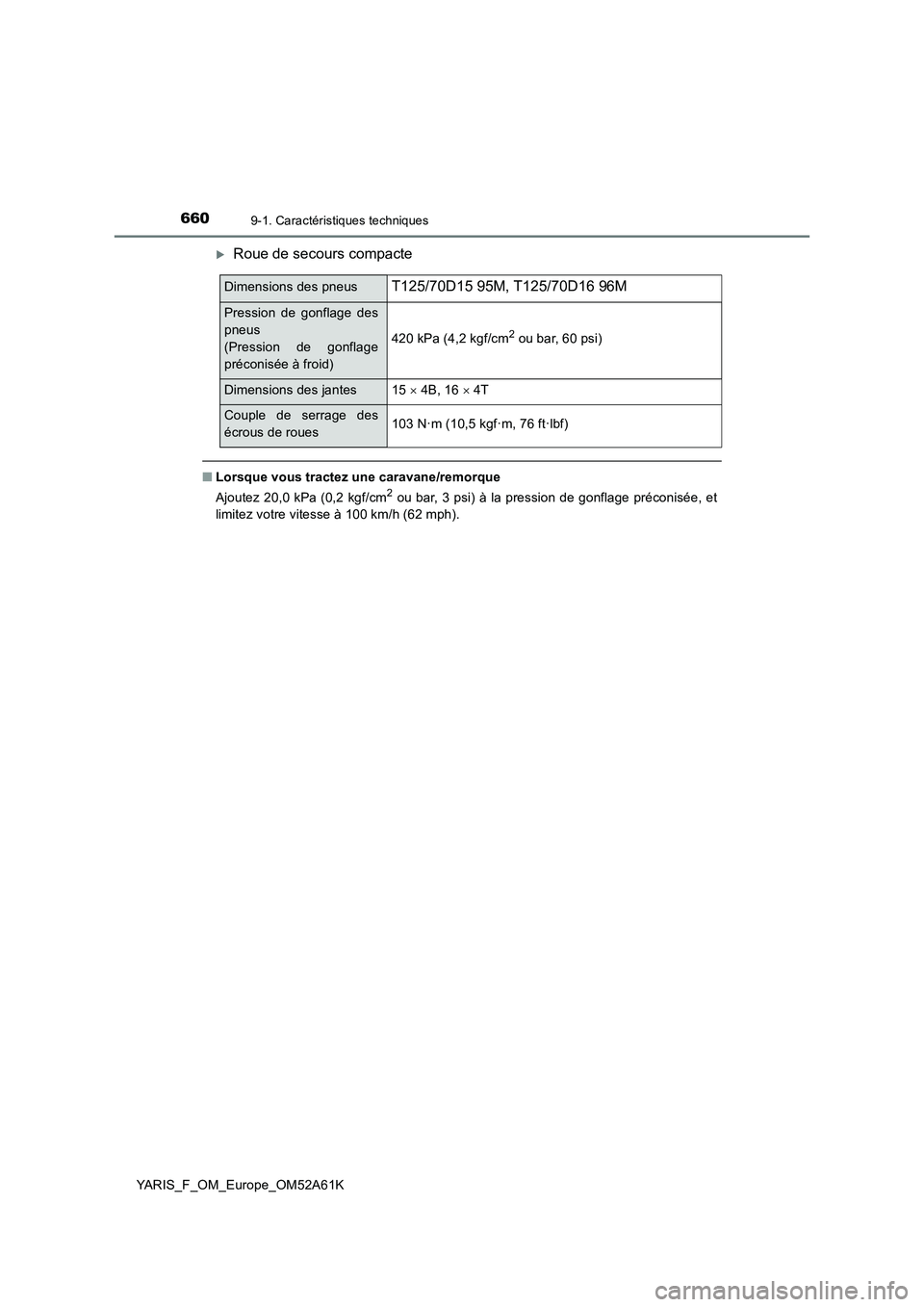

6609-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52A61K
Roue de secours compacte
■Lorsque vous tractez une caravane/remorque
Ajoutez 20,0 kPa (0,2 kgf/cm2 ou bar, 3 psi) à la pression de gonflage préconisée, et
limitez votre vitesse à 100 km/h (62 mph).
Dimensions des pneusT125/70D15 95M, T125/70D16 96M
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Dimensions des jantes15  4B, 16  4T
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)
