TOYOTA YARIS HATCHBACK 2019 Návod na použití (in Czech)

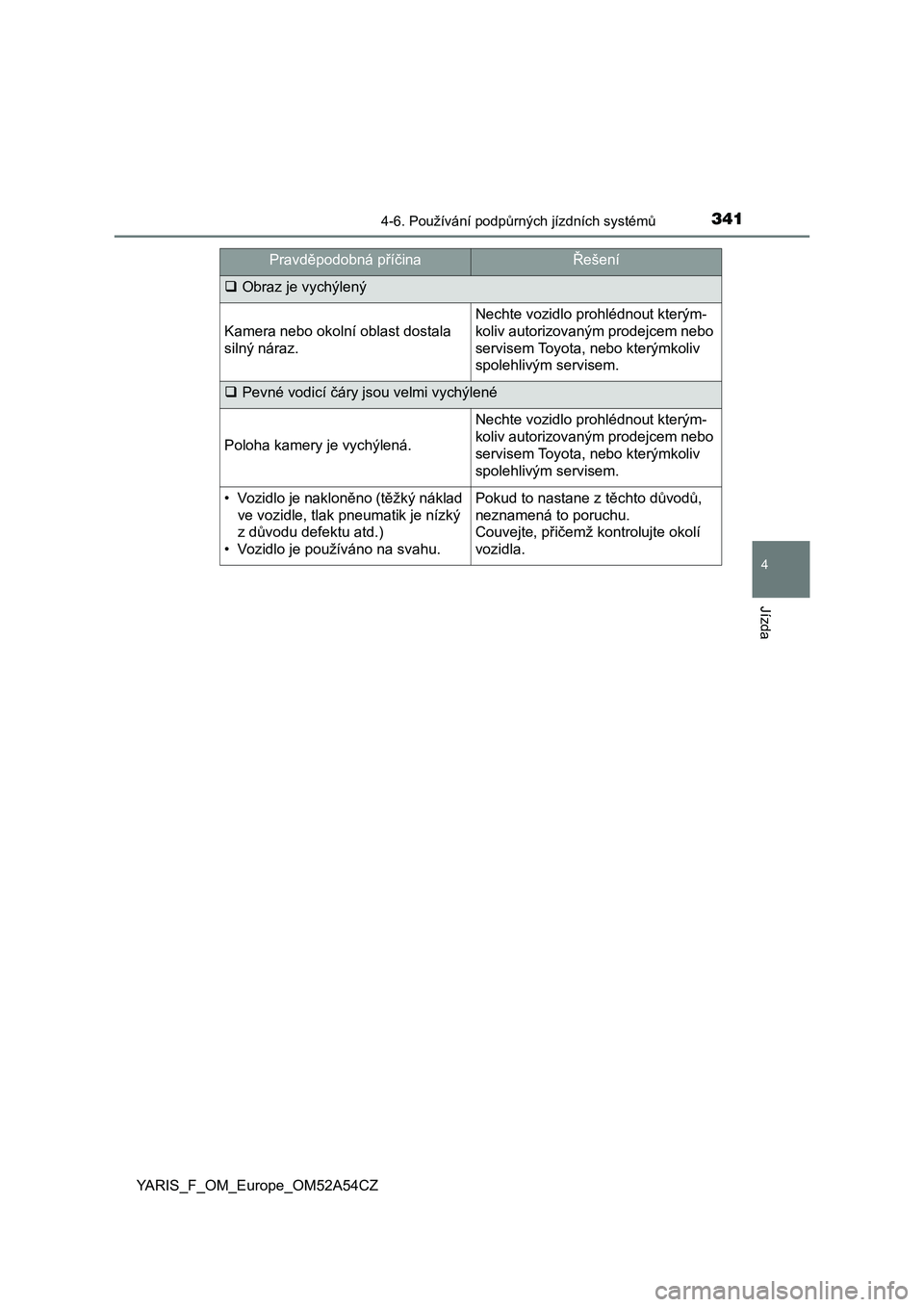

3414-6. Používání podpůrných jízdních systémů
4
Jízda
YARIS_F_OM_Europe_OM52A54CZ
Pravděpodobná příčinaŘešení
Obraz je vychýlený
Kamera nebo okolní oblast dostala
silný náraz.
Nechte vozidlo prohlédnout kterým-
koliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Pevné vodicí čáry jsou velmi vychýlené
Poloha kamery je vychýlená.
Nechte vozidlo prohlédnout kterým-
koliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
• Vozidlo je nakloněno (těžký náklad
ve vozidle, tlak pneumatik je nízký
z důvodu defektu atd.)
• Vozidlo je používáno na svahu.Pokud to nastane z těchto důvodů,
neznamená to poruchu.
Couvejte, přičemž kontrolujte okolí
vozidla.

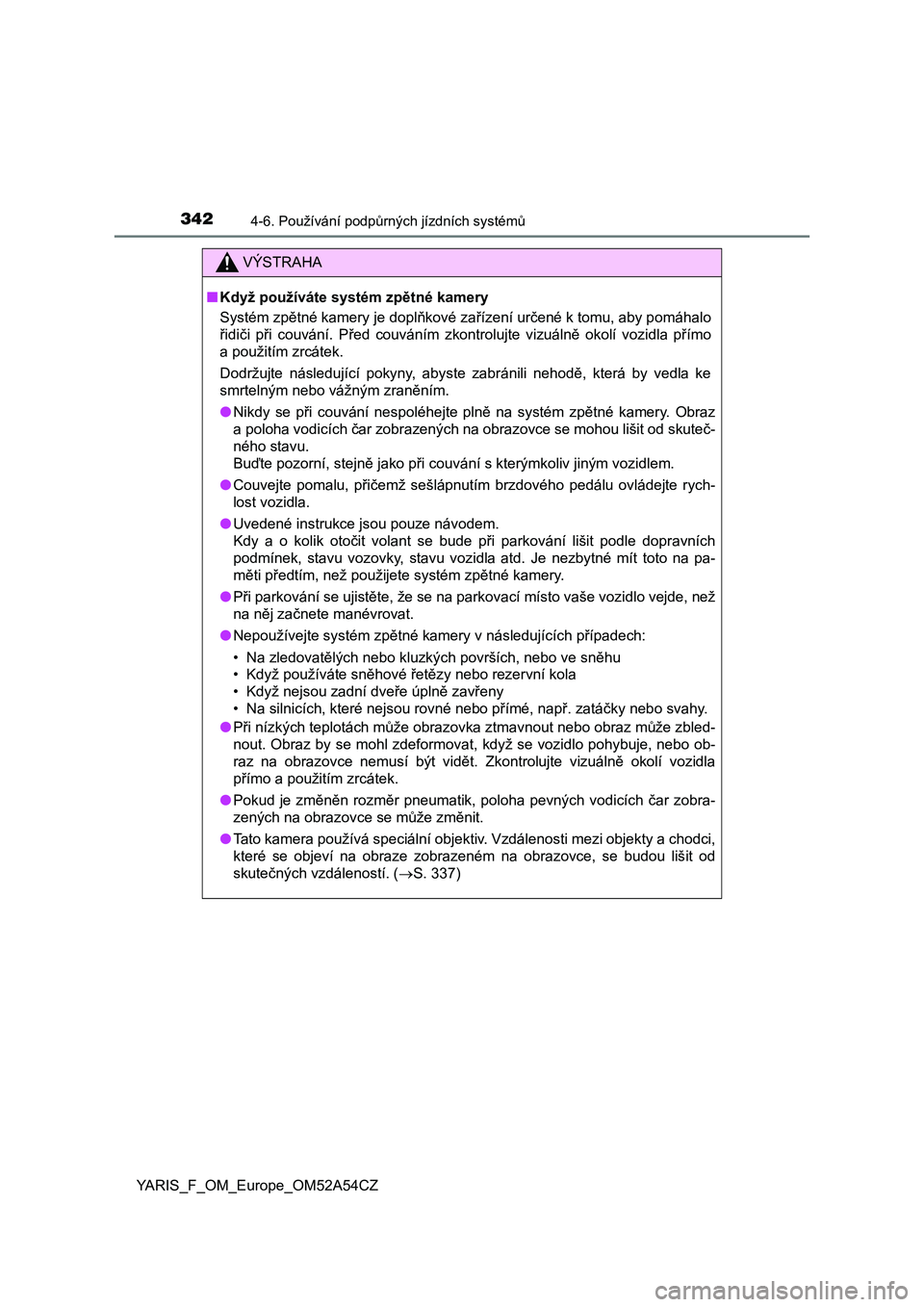

3424-6. Používání podpůrných jízdních systémů
YARIS_F_OM_Europe_OM52A54CZ
VÝSTRAHA
■Když používáte systém zpětné kamery
Systém zpětné kamery je doplňkové zařízení určené k tomu, aby pomáhalo
řidiči při couvání. Před couváním zkontrolujte vizuálně okolí vozidla přímo
a použitím zrcátek.
Dodržujte následující pokyny, abyste zabránili nehodě, která by vedla ke
smrtelným nebo vážným zraněním.
●Nikdy se při couvání nespoléhejte plně na systém zpětné kamery. Obraz
a poloha vodicích čar zobrazených na obrazovce se mohou lišit od skuteč-
ného stavu.
Buďte pozorní, stejně jako při couvání s kterýmkoliv jiným vozidlem.
●Couvejte pomalu, přičemž sešlápnutím brzdového pedálu ovládejte rych-
lost vozidla.
●Uvedené instrukce jsou pouze návodem.
Kdy a o kolik otočit volant se bude při parkování lišit podle dopravních
podmínek, stavu vozovky, stavu vozidla atd. Je nezbytné mít toto na pa-
měti předtím, než použijete systém zpětné kamery.
●Při parkování se ujistěte, že se na parkovací místo vaše vozidlo vejde, než
na něj začnete manévrovat.
●Nepoužívejte systém zpětné kamery v následujících případech:
• Na zledovatělých nebo kluzkých površích, nebo ve sněhu
• Když používáte sněhové řetězy nebo rezervní kola
• Když nejsou zadní dveře úplně zavřeny
• Na silnicích, které nejsou rovné nebo přímé, např. zatáčky nebo svahy.
●Při nízkých teplotách může obrazovka ztmavnout nebo obraz může zbled-
nout. Obraz by se mohl zdeformovat, když se vozidlo pohybuje, nebo ob-
raz na obrazovce nemusí být vidět. Zkontrolujte vizuálně okolí vozidla
přímo a použitím zrcátek.
●Pokud je změněn rozměr pneumatik, poloha pevných vodicích čar zobra-
zených na obrazovce se může změnit.
●Tato kamera používá speciální objektiv. Vzdálenosti mezi objekty a chodci,
které se objeví na obraze zobrazeném na obrazovce, se budou lišit od
skutečných vzdáleností. (S. 337)

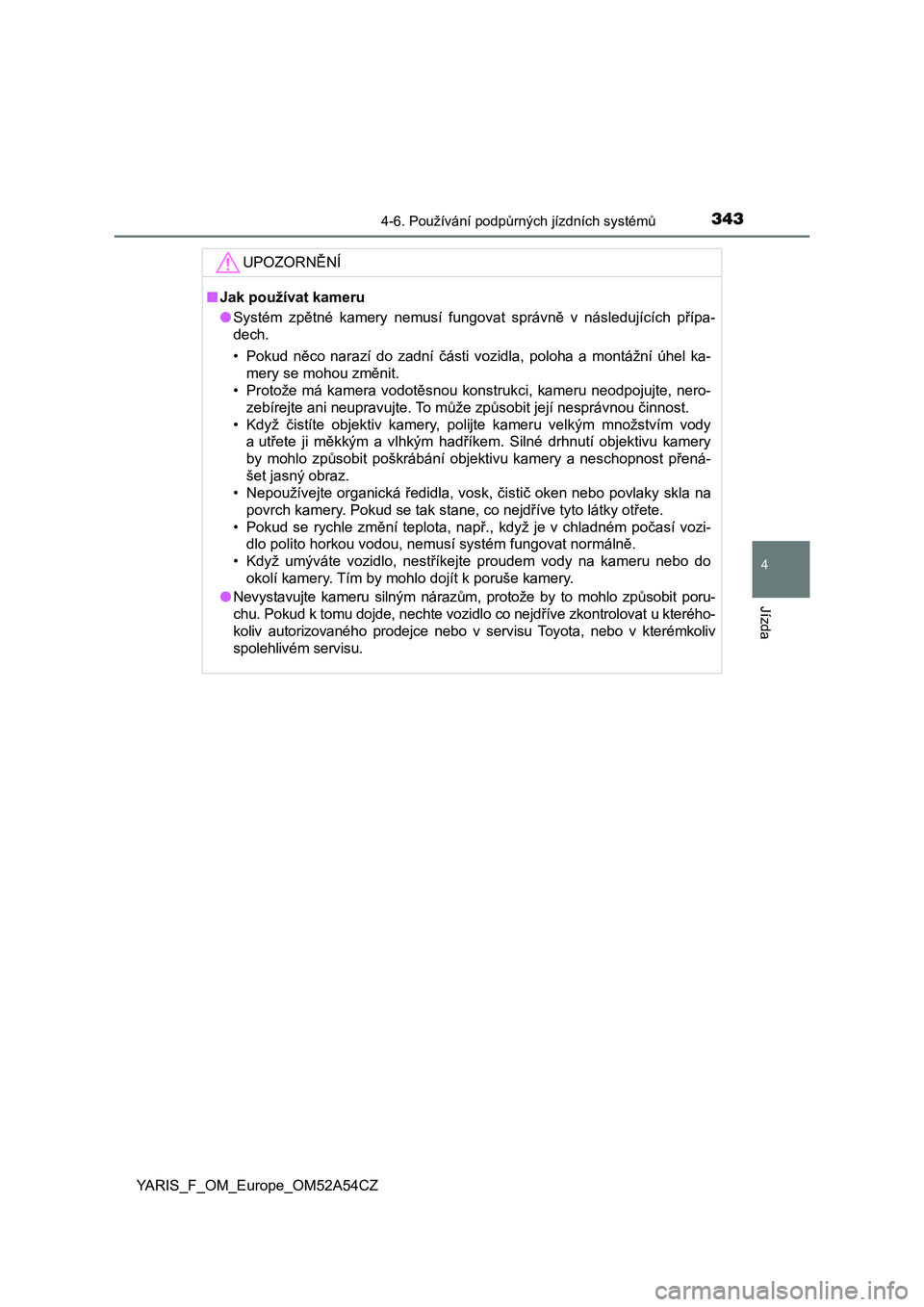

3434-6. Používání podpůrných jízdních systémů
4
Jízda
YARIS_F_OM_Europe_OM52A54CZ
UPOZORNĚNÍ
■Jak používat kameru
●Systém zpětné kamery nemusí fungovat správně v následujících přípa-
dech.
• Pokud něco narazí do zadní části vozidla, poloha a montážní úhel ka-
mery se mohou změnit.
• Protože má kamera vodotěsnou konstrukci, kameru neodpojujte, nero-
zebírejte ani neupravujte. To může způsobit její nesprávnou činnost.
• Když čistíte objektiv kamery, polijte kameru velkým množstvím vody
a utřete ji měkkým a vlhkým hadříkem. Silné drhnutí objektivu kamery
by mohlo způsobit poškrábání objektivu kamery a neschopnost přená-
šet jasný obraz.
• Nepoužívejte organická ředidla, vosk, čistič oken nebo povlaky skla na
povrch kamery. Pokud se tak stane, co nejdříve tyto látky otřete.
• Pokud se rychle změní teplota, např., když je v chladném počasí vozi-
dlo polito horkou vodou, nemusí systém fungovat normálně.
• Když umýváte vozidlo, nestříkejte proudem vody na kameru nebo do
okolí kamery. Tím by mohlo dojít k poruše kamery.
●Nevystavujte kameru silným nárazům, protože by to mohlo způsobit poru-
chu. Pokud k tomu dojde, nechte vozidlo co nejdříve zkontrolovat u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

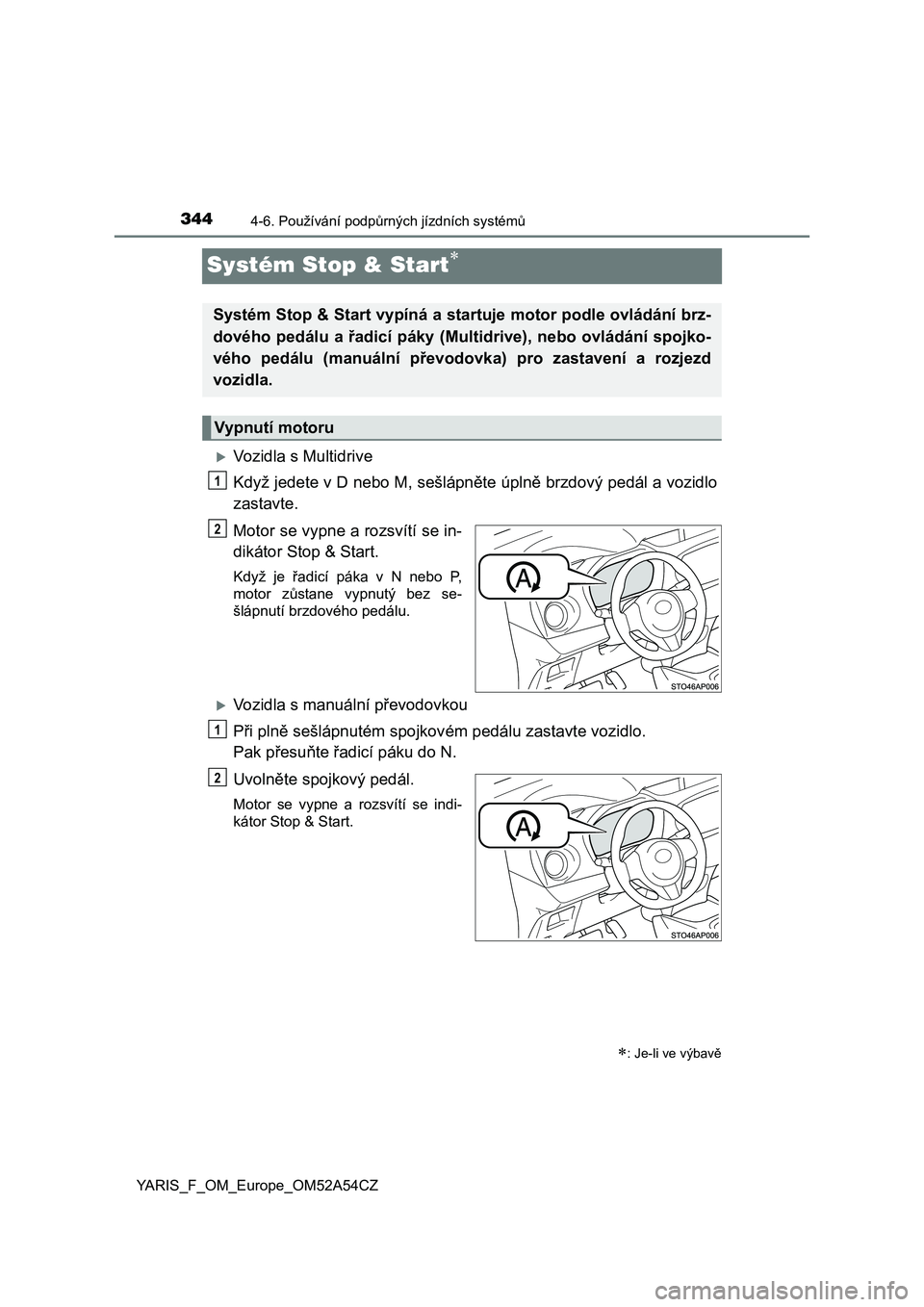

3444-6. Používání podpůrných jízdních systémů
YARIS_F_OM_Europe_OM52A54CZ
Systém Stop & Start
Vozidla s Multidrive
Když jedete v D nebo M, sešlápněte úplně brzdový pedál a vozidlo
zastavte.
Motor se vypne a rozsvítí se in-
dikátor Stop & Start.
Když je řadicí páka v N nebo P,
motor zůstane vypnutý bez se-
šlápnutí brzdového pedálu.
Vozidla s manuální převodovkou
Při plně sešlápnutém spojkovém pedálu zastavte vozidlo.
Pak přesuňte řadicí páku do N.
Uvolněte spojkový pedál.
Motor se vypne a rozsvítí se indi-
kátor Stop & Start.
: Je-li ve výbavě
Systém Stop & Start vypíná a startuje motor podle ovládání brz-
dového pedálu a řadicí páky (Multidrive), nebo ovládání spojko-
vého pedálu (manuální převodovka) pro zastavení a rozjezd
vozidla.
Vypnutí motoru
1
2
1
2

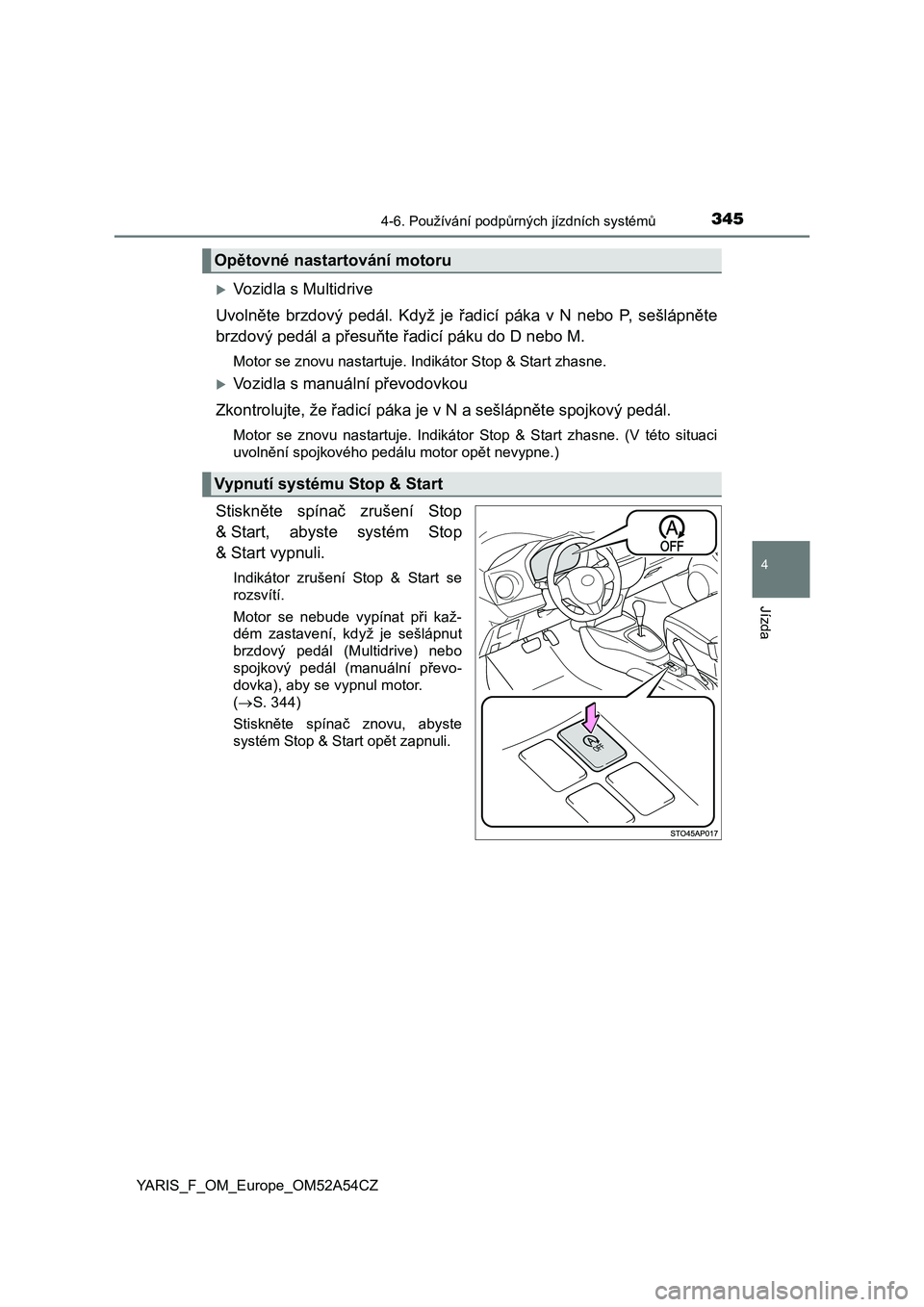

3454-6. Používání podpůrných jízdních systémů
4
Jízda
YARIS_F_OM_Europe_OM52A54CZ
Vozidla s Multidrive
Uvolněte brzdový pedál. Když je řadicí páka v N nebo P, sešlápněte
brzdový pedál a přesuňte řadicí páku do D nebo M.
Motor se znovu nastartuje. Indikátor Stop & Start zhasne.
Vozidla s manuální převodovkou
Zkontrolujte, že řadicí páka je v N a sešlápněte spojkový pedál.
Motor se znovu nastartuje. Indikátor Stop & Start zhasne. (V této situaci
uvolnění spojkového pedálu motor opět nevypne.)
Stiskněte spínač zrušení Stop
& Start, abyste systém Stop
& Start vypnuli.
Indikátor zrušení Stop & Start se
rozsvítí.
Motor se nebude vypínat při kaž-
dém zastavení, když je sešlápnut
brzdový pedál (Multidrive) nebo
spojkový pedál (manuální převo-
dovka), aby se vypnul motor.
(S. 344)
Stiskněte spínač znovu, abyste
systém Stop & Start opět zapnuli.
Opětovné nastartování motoru
Vypnutí systému Stop & Start

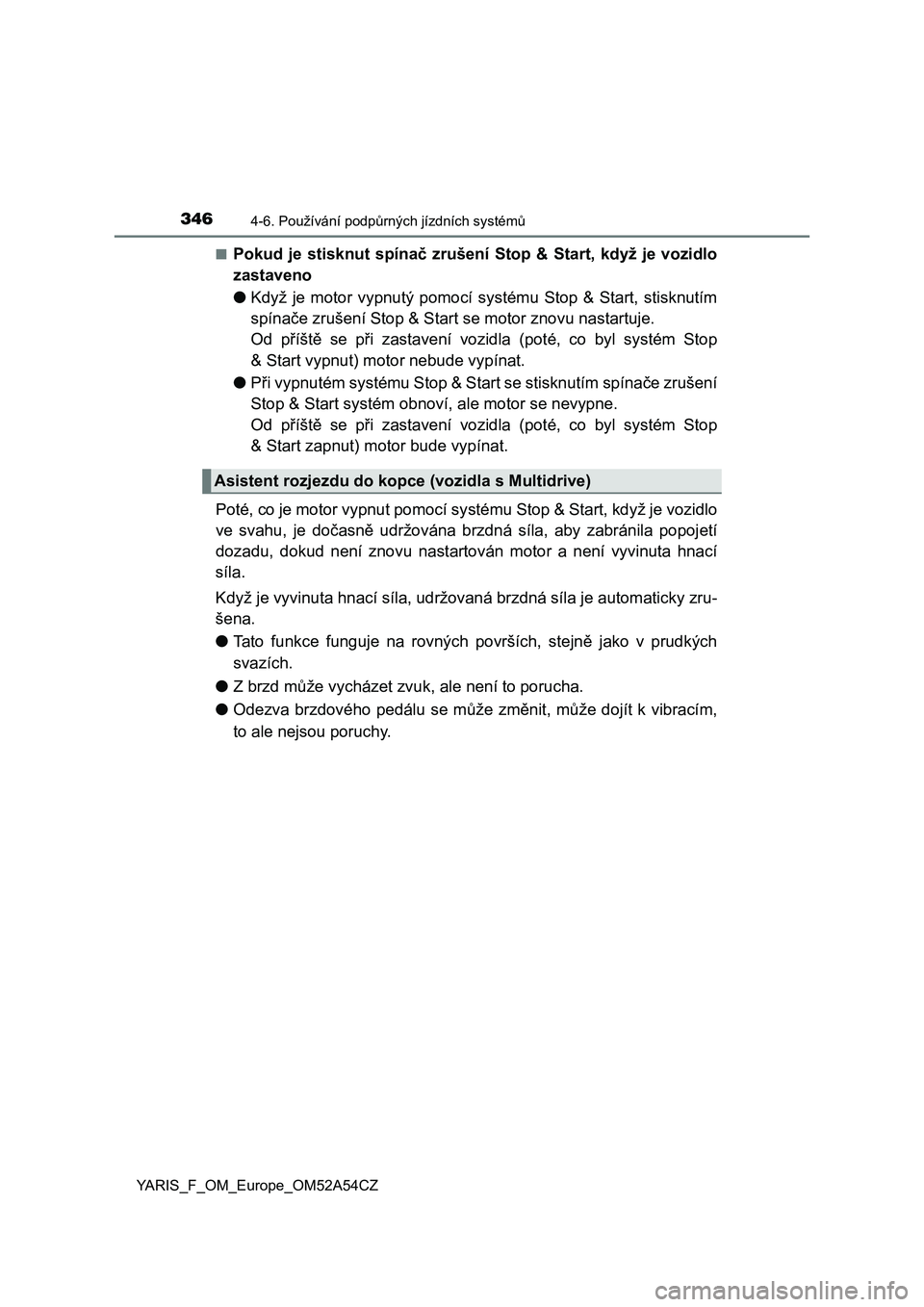

3464-6. Používání podpůrných jízdních systémů
YARIS_F_OM_Europe_OM52A54CZ■
Pokud je stisknut spínač zrušení Stop & Start, když je vozidlo
zastaveno
●Když je motor vypnutý pomocí systému Stop & Start, stisknutím
spínače zrušení Stop & Start se motor znovu nastartuje.
Od příště se při zastavení vozidla (poté, co byl systém Stop
& Start vypnut) motor nebude vypínat.
●Při vypnutém systému Stop & Start se stisknutím spínače zrušení
Stop & Start systém obnoví, ale motor se nevypne.
Od příště se při zastavení vozidla (poté, co byl systém Stop
& Start zapnut) motor bude vypínat.
Poté, co je motor vypnut pomocí systému Stop & Start, když je vozidlo
ve svahu, je dočasně udržována brzdná síla, aby zabránila popojetí
dozadu, dokud není znovu nastartován motor a není vyvinuta hnací
síla.
Když je vyvinuta hnací síla, udržovaná brzdná síla je automaticky zru-
šena.
●Tato funkce funguje na rovných površích, stejně jako v prudkých
svazích.
●Z brzd může vycházet zvuk, ale není to porucha.
●Odezva brzdového pedálu se může změnit, může dojít k vibracím,
to ale nejsou poruchy.
Asistent rozjezdu do kopce (vozidla s Multidrive)

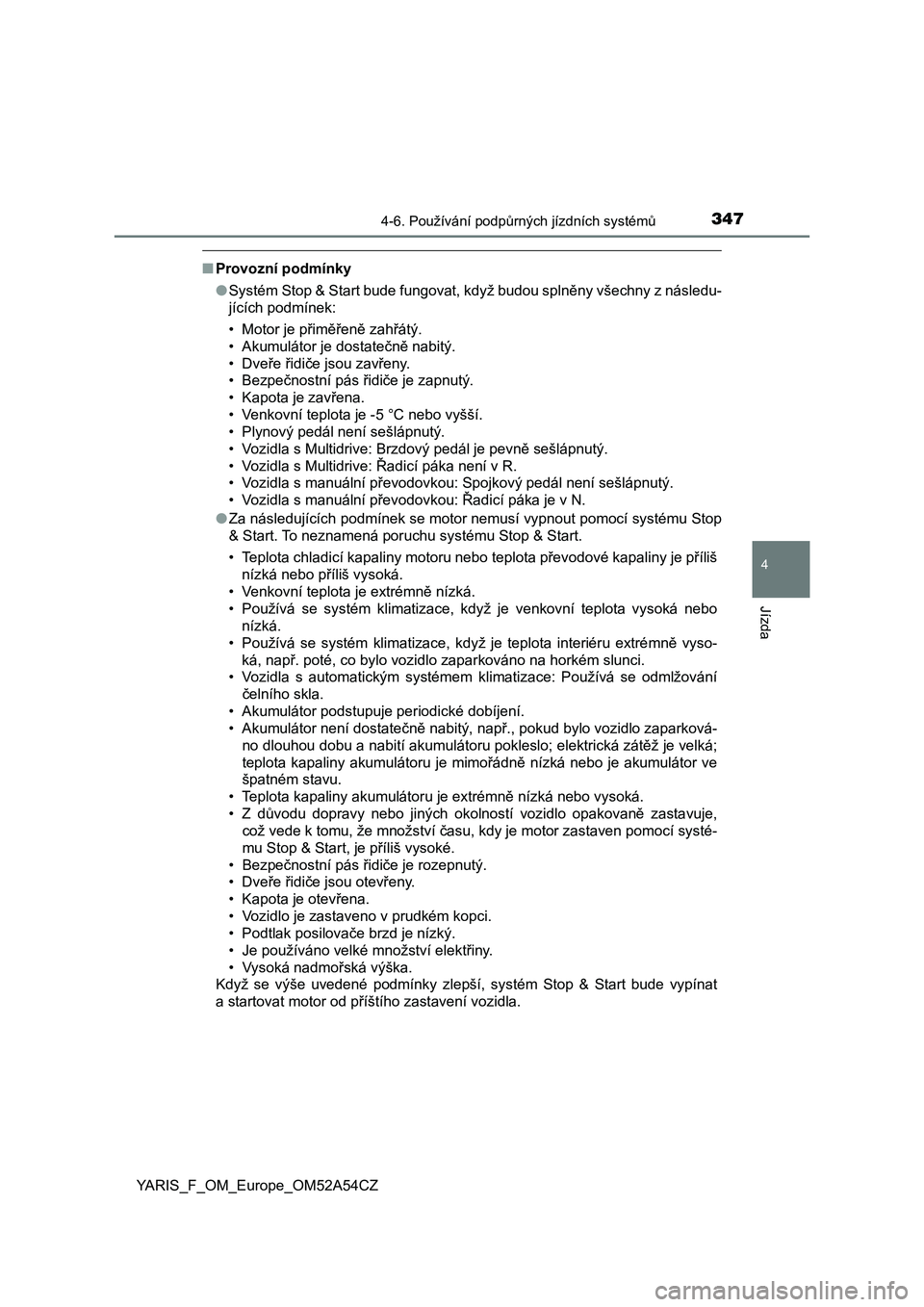

3474-6. Používání podpůrných jízdních systémů
4
Jízda
YARIS_F_OM_Europe_OM52A54CZ
■Provozní podmínky
●Systém Stop & Start bude fungovat, když budou splněny všechny z následu-
jících podmínek:
• Motor je přiměřeně zahřátý.
• Akumulátor je dostatečně nabitý.
• Dveře řidiče jsou zavřeny.
• Bezpečnostní pás řidiče je zapnutý.
• Kapota je zavřena.
• Venkovní teplota je -5 °C nebo vyšší.
• Plynový pedál není sešlápnutý.
• Vozidla s Multidrive: Brzdový pedál je pevně sešlápnutý.
• Vozidla s Multidrive: Řadicí páka není v R.
• Vozidla s manuální převodovkou: Spojkový pedál není sešlápnutý.
• Vozidla s manuální převodovkou: Řadicí páka je v N.
●Za následujících podmínek se motor nemusí vypnout pomocí systému Stop
& Start. To neznamená poruchu systému Stop & Start.
• Teplota chladicí kapaliny motoru nebo teplota převodové kapaliny je příliš
nízká nebo příliš vysoká.
• Venkovní teplota je extrémně nízká.
• Používá se systém klimatizace, když je venkovní teplota vysoká nebo
nízká.
• Používá se systém klimatizace, když je teplota interiéru extrémně vyso-
<004e0069000f0003005100440053011c001100030053005200570070000f00030046005200030045005c004f0052000300590052005d004c0047004f00520003005d0044005300440055004e005200590069005100520003005100440003004b0052005500
4e0070005000030056004f005800510046004c0011[
• Vozidla s automatickým systémem klimatizace: Používá se odmlžování
čelního skla.
• Akumulátor podstupuje periodické dobíjení.
• Akumulátor není dostatečně nabitý, např., pokud bylo vozidlo zaparková-
no dlouhou dobu a nabití akumulátoru pokleslo; elektrická zátěž je velká;
teplota kapaliny akumulátoru je mimořádně nízká nebo je akumulátor ve
špatném stavu.
• Teplota kapaliny akumulátoru je extrémně nízká nebo vysoká.
• Z důvodu dopravy nebo jiných okolností vozidlo opakovaně zastavuje,
což vede k tomu, že množství času, kdy je motor zastaven pomocí systé-
mu Stop & Start, je příliš vysoké.
• Bezpečnostní pás řidiče je rozepnutý.
• Dveře řidiče jsou otevřeny.
• Kapota je otevřena.
• Vozidlo je zastaveno v prudkém kopci.
• Podtlak posilovače brzd je nízký.
• Je používáno velké množství elektřiny.
• Vysoká nadmořská výška.
Když se výše uvedené podmínky zlepší, systém Stop & Start bude vypínat
a startovat motor od příštího zastavení vozidla.

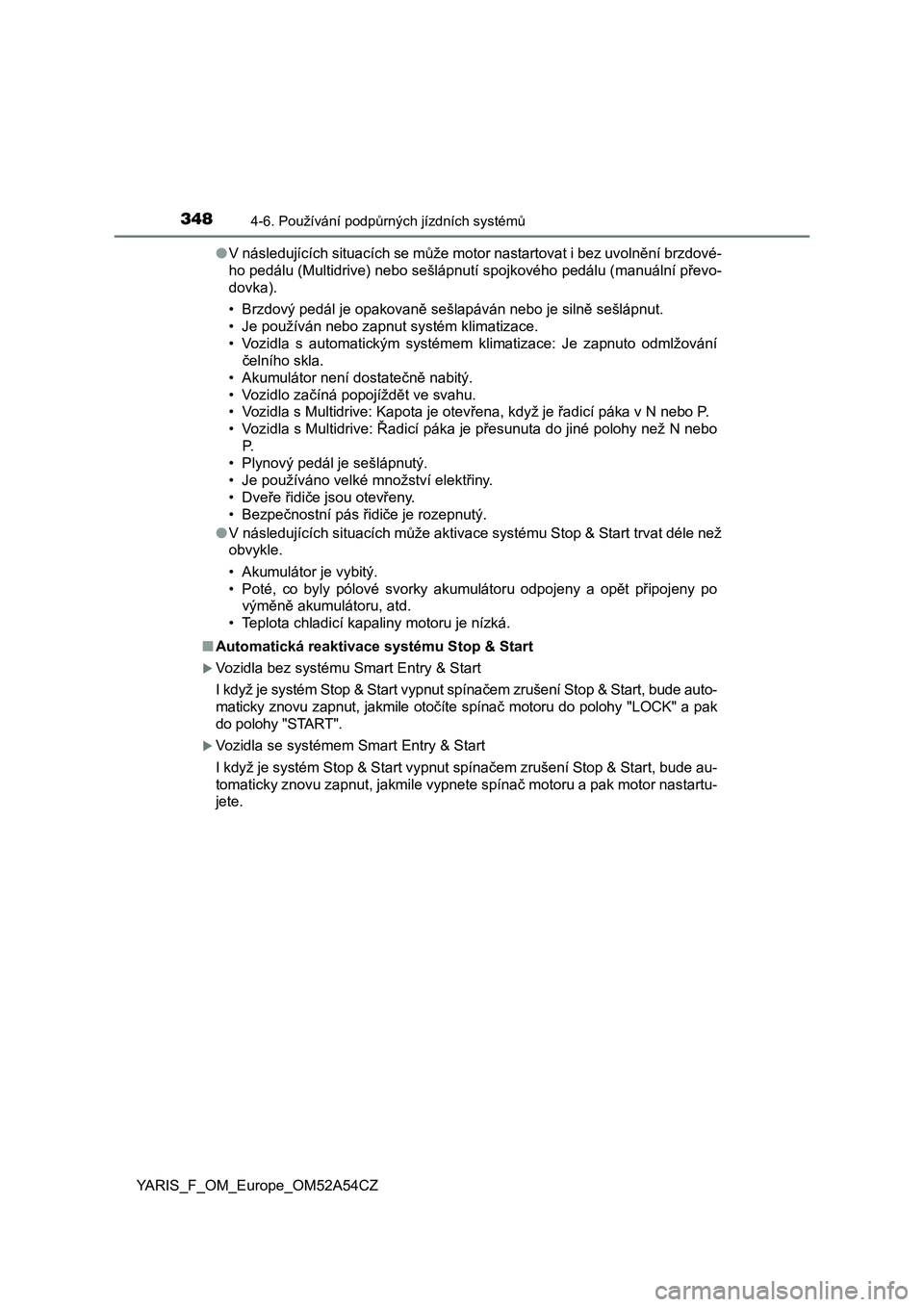

3484-6. Používání podpůrných jízdních systémů
YARIS_F_OM_Europe_OM52A54CZ●V následujících situacích se může motor nastartovat i bez uvolnění brzdové-
ho pedálu (Multidrive) nebo sešlápnutí spojkového pedálu (manuální převo-
dovka).
• Brzdový pedál je opakovaně sešlapáván nebo je silně sešlápnut.
• Je používán nebo zapnut systém klimatizace.
• Vozidla s automatickým systémem klimatizace: Je zapnuto odmlžování
čelního skla.
• Akumulátor není dostatečně nabitý.
• Vozidlo začíná popojíždět ve svahu.
• Vozidla s Multidrive: Kapota je otevřena, když je řadicí páka v N nebo P.
• Vozidla s Multidrive: Řadicí páka je přesunuta do jiné polohy než N nebo
P.
• Plynový pedál je sešlápnutý.
• Je používáno velké množství elektřiny.
• Dveře řidiče jsou otevřeny.
• Bezpečnostní pás řidiče je rozepnutý.
●V následujících situacích může aktivace systému Stop & Start trvat déle než
obvykle.
• Akumulátor je vybitý.
• Poté, co byly pólové svorky akumulátoru odpojeny a opět připojeny po
výměně akumulátoru, atd.
• Teplota chladicí kapaliny motoru je nízká.
■Automatická reaktivace systému Stop & Start
Vozidla bez systému Smart Entry & Start
I když je systém Stop & Start vypnut spínačem zrušení Stop & Start, bude auto-
maticky znovu zapnut, jakmile otočíte spínač motoru do polohy "LOCK" a pak
do polohy "START".
Vozidla se systémem Smart Entry & Start
I když je systém Stop & Start vypnut spínačem zrušení Stop & Start, bude au-
tomaticky znovu zapnut, jakmile vypnete spínač motoru a pak motor nastartu-
jete.

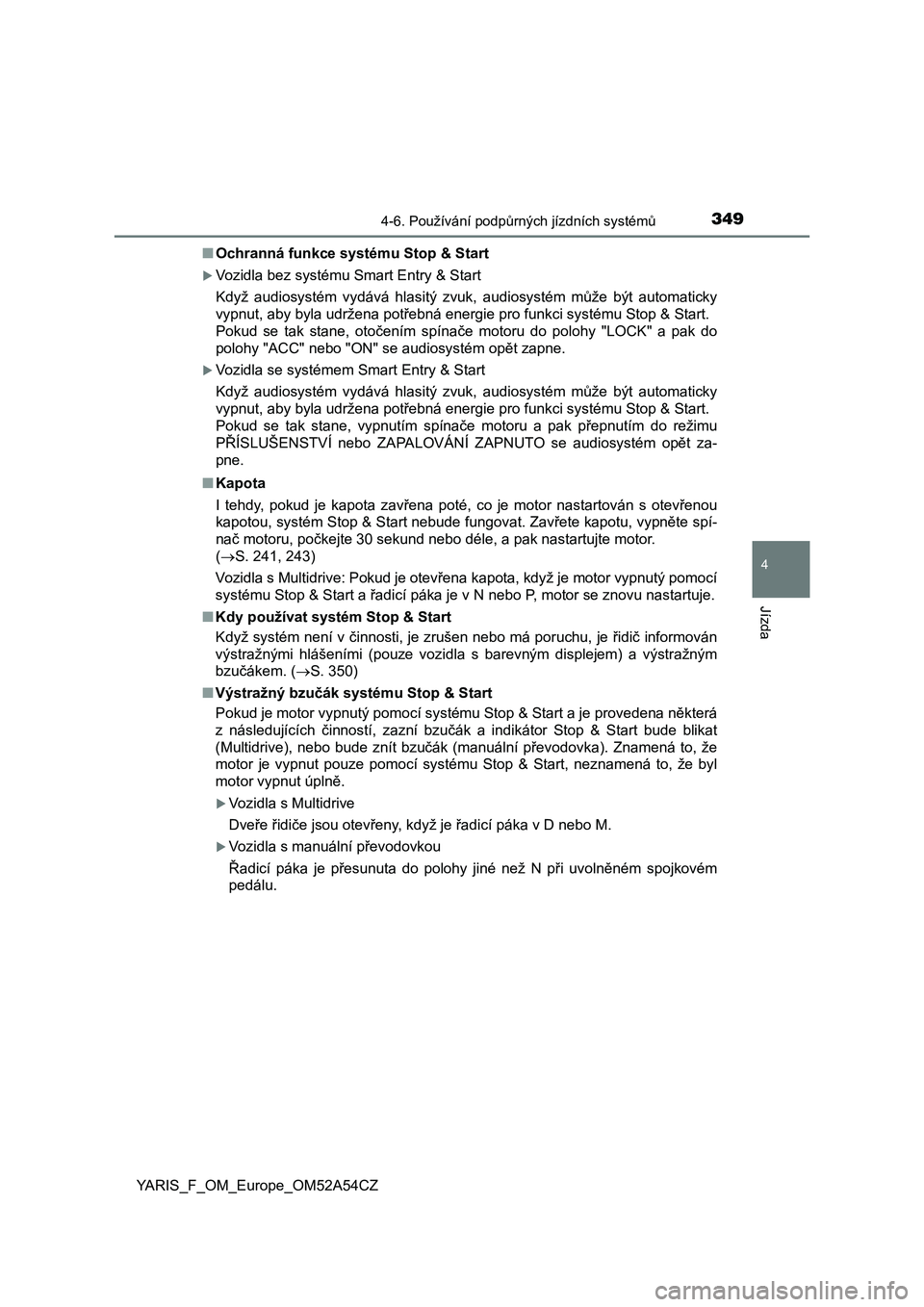

3494-6. Používání podpůrných jízdních systémů
4
Jízda
YARIS_F_OM_Europe_OM52A54CZ■Ochranná funkce systému Stop & Start
Vozidla bez systému Smart Entry & Start
Když audiosystém vydává hlasitý zvuk, audiosystém může být automaticky
vypnut, aby byla udržena potřebná energie pro funkci systému Stop & Start.
Pokud se tak stane, otočením spínače motoru do polohy "LOCK" a pak do
polohy "ACC" nebo "ON" se audiosystém opět zapne.
Vozidla se systémem Smart Entry & Start
Když audiosystém vydává hlasitý zvuk, audiosystém může být automaticky
vypnut, aby byla udržena potřebná energie pro funkci systému Stop & Start.
Pokud se tak stane, vypnutím spínače motoru a pak přepnutím do režimu
PŘÍSLUŠENSTVÍ nebo ZAPALOVÁNÍ ZAPNUTO se audiosystém opět za-
pne.
■Kapota
I tehdy, pokud je kapota zavřena poté, co je motor nastartován s otevřenou
kapotou, systém Stop & Start nebude fungovat. Zavřete kapotu, vypněte spí-
nač motoru, počkejte 30 sekund nebo déle, a pak nastartujte motor.
(S. 241, 243)
Vozidla s Multidrive: Pokud je otevřena kapota, když je motor vypnutý pomocí
systému Stop & Start a řadicí páka je v N nebo P, motor se znovu nastartuje.
■Kdy používat systém Stop & Start
Když systém není v činnosti, je zrušen nebo má poruchu, je řidič informován
výstražnými hlášeními (pouze vozidla s barevným displejem) a výstražným
bzučákem. (S. 350)
■Výstražný bzučák systému Stop & Start
Pokud je motor vypnutý pomocí systému Stop & Start a je provedena některá
z následujících činností, zazní bzučák a indikátor Stop & Start bude blikat
(Multidrive), nebo bude znít bzučák (manuální převodovka). Znamená to, že
motor je vypnut pouze pomocí systému Stop & Start, neznamená to, že byl
motor vypnut úplně.
Vozidla s Multidrive
Dveře řidiče jsou otevřeny, když je řadicí páka v D nebo M.
Vozidla s manuální převodovkou
Řadicí páka je přesunuta do polohy jiné než N při uvolněném spojkovém
pedálu.

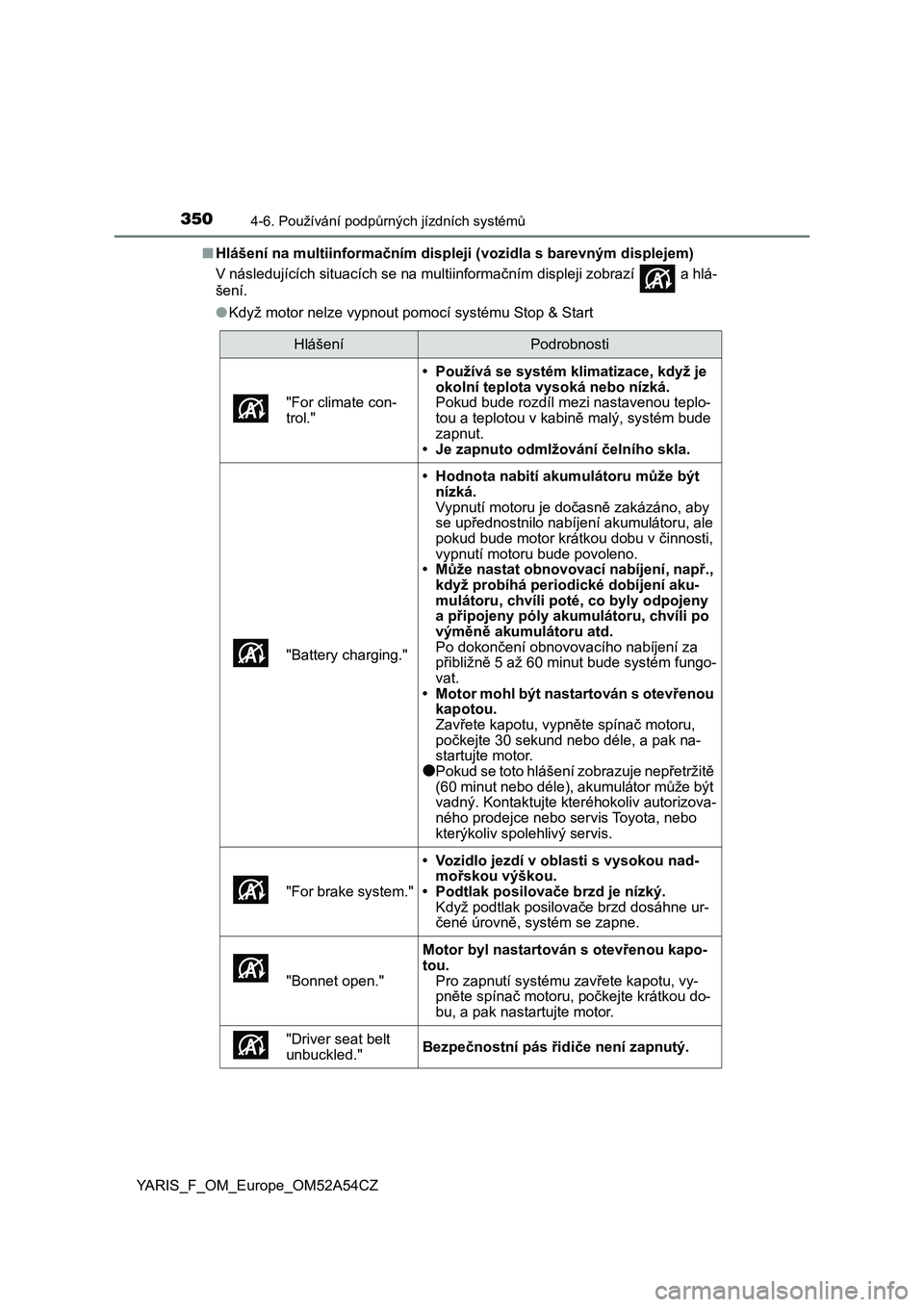

3504-6. Používání podpůrných jízdních systémů
YARIS_F_OM_Europe_OM52A54CZ■Hlášení na multiinformačním displeji (vozidla s barevným displejem)
V následujících situacích se na multiinformačním displeji zobrazí a hlá-
šení.
●Když motor nelze vypnout pomocí systému Stop & Start
HlášeníPodrobnosti
"For climate con-
trol."
• Používá se systém klimatizace, když je
okolní teplota vysoká nebo nízká.
Pokud bude rozdíl mezi nastavenou teplo-
tou a teplotou v kabině malý, systém bude
zapnut.
• Je zapnuto odmlžování čelního skla.
"Battery charging."
• Hodnota nabití akumulátoru může být
nízká.
Vypnutí motoru je dočasně zakázáno, aby
se upřednostnilo nabíjení akumulátoru, ale
pokud bude motor krátkou dobu v činnosti,
vypnutí motoru bude povoleno.
• Může nastat obnovovací nabíjení, např.,
když probíhá periodické dobíjení aku-
mulátoru, chvíli poté, co byly odpojeny
a připojeny póly akumulátoru, chvíli po
výměně akumulátoru atd.
Po dokončení obnovovacího nabíjení za
přibližně 5 až 60 minut bude systém fungo-
vat.
• Motor mohl být nastartován s otevřenou
kapotou.
Zavřete kapotu, vypněte spínač motoru,
počkejte 30 sekund nebo déle, a pak na-
startujte motor.
●Pokud se toto hlášení zobrazuje nepřetržitě
(60 minut nebo déle), akumulátor může být
vadný. Kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
"For brake system."
• Vozidlo jezdí v oblasti s vysokou nad-
mořskou výškou.
• Podtlak posilovače brzd je nízký.
Když podtlak posilovače brzd dosáhne ur-
čené úrovně, systém se zapne.
"Bonnet open."
Motor byl nastartován s otevřenou kapo-
tou.
Pro zapnutí systému zavřete kapotu, vy-
pněte spínač motoru, počkejte krátkou do-
bu, a pak nastartujte motor.
"Driver seat belt
unbuckled."
Bezpečnostní pás řidiče není zapnutý.
