TOYOTA YARIS HATCHBACK 2019 Omistajan Käsikirja (in Finnish)

81

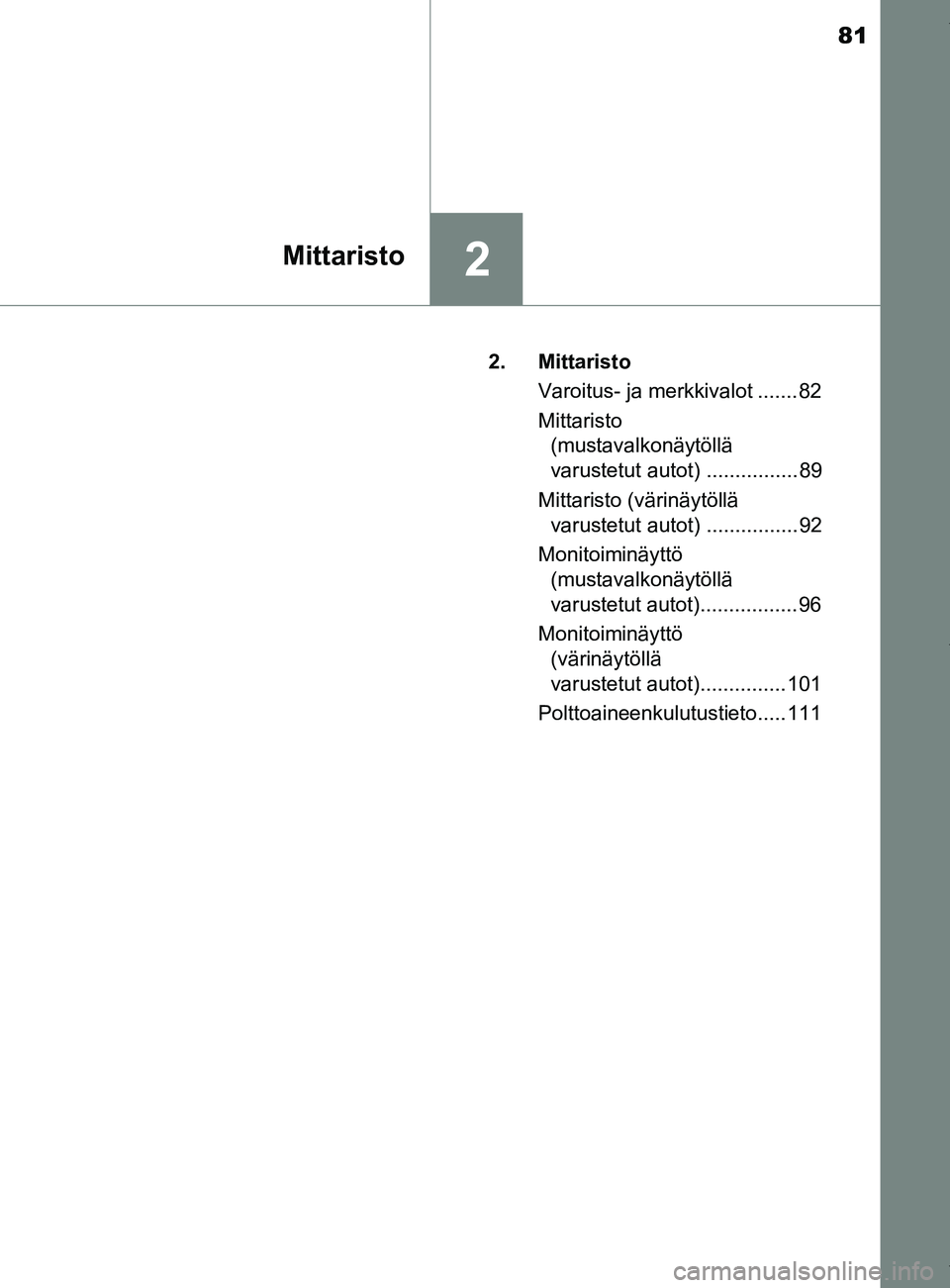

2Mittaristo
YARIS_F_OM_Europe_OM52A54FI2. Mittaristo
Varoitus- ja merkkivalot .......82
Mittaristo (mustavalkonäytöllä
varustetut autot) ................89
Mittaristo (värinäytöllä varustetut autot) ................92
Monitoiminäyttö (mustavalkonäytöllä
varustetut autot).................96
Monitoiminäyttö (värinäytöllä
varustetut autot)............... 101
Polttoaineenkulutustieto..... 111
OM52A54FI.book Page 81 F riday, May 3, 2019 10:09 AM

822. Mittaristo
YARIS_F_OM_Europe_OM52A54FI

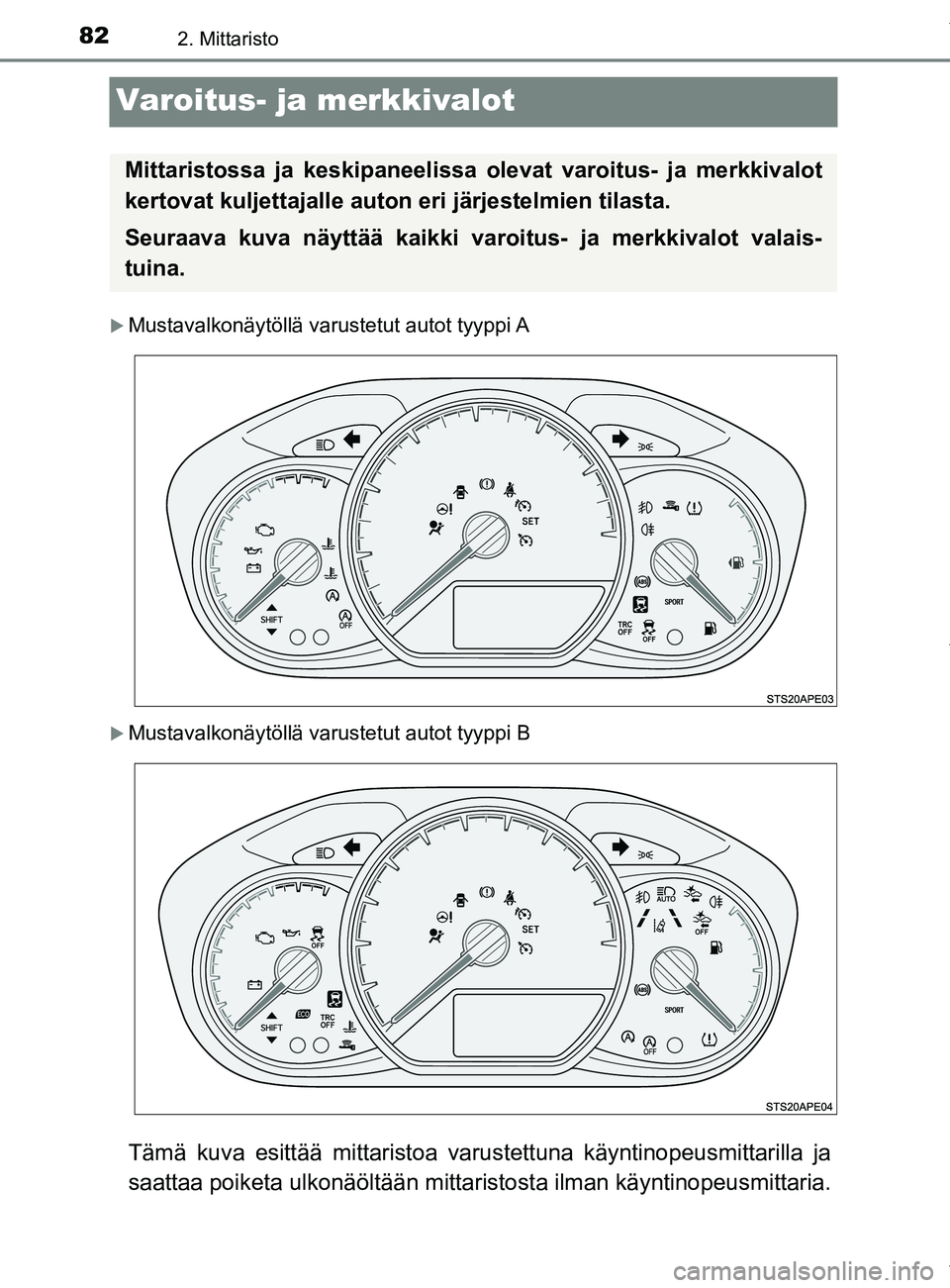

Varoitus- ja merkkivalot
Mustavalkonäytöllä varustetut autot tyyppi A
Mustavalkonäytöllä varustetut autot tyyppi B
Tämä kuva esittää mittaristoa varustettuna käyntinopeusmittarilla ja
saattaa poiketa ulkonäöltään mittaristosta ilman käyntinopeusmittaria.
Mittaristossa ja keskipaneelissa olevat varoitus- ja merkkivalot
kertovat kuljettajalle auton eri järjestelmien tilasta.
Seuraava kuva näyttää kaikki varoitus- ja merkkivalot valais-
tuina.
OM52A54FI.book Page 82 Friday, May 3, 2019 10:09 AM

832. Mittaristo
2
Mittaristo
YARIS_F_OM_Europe_OM52A54FI

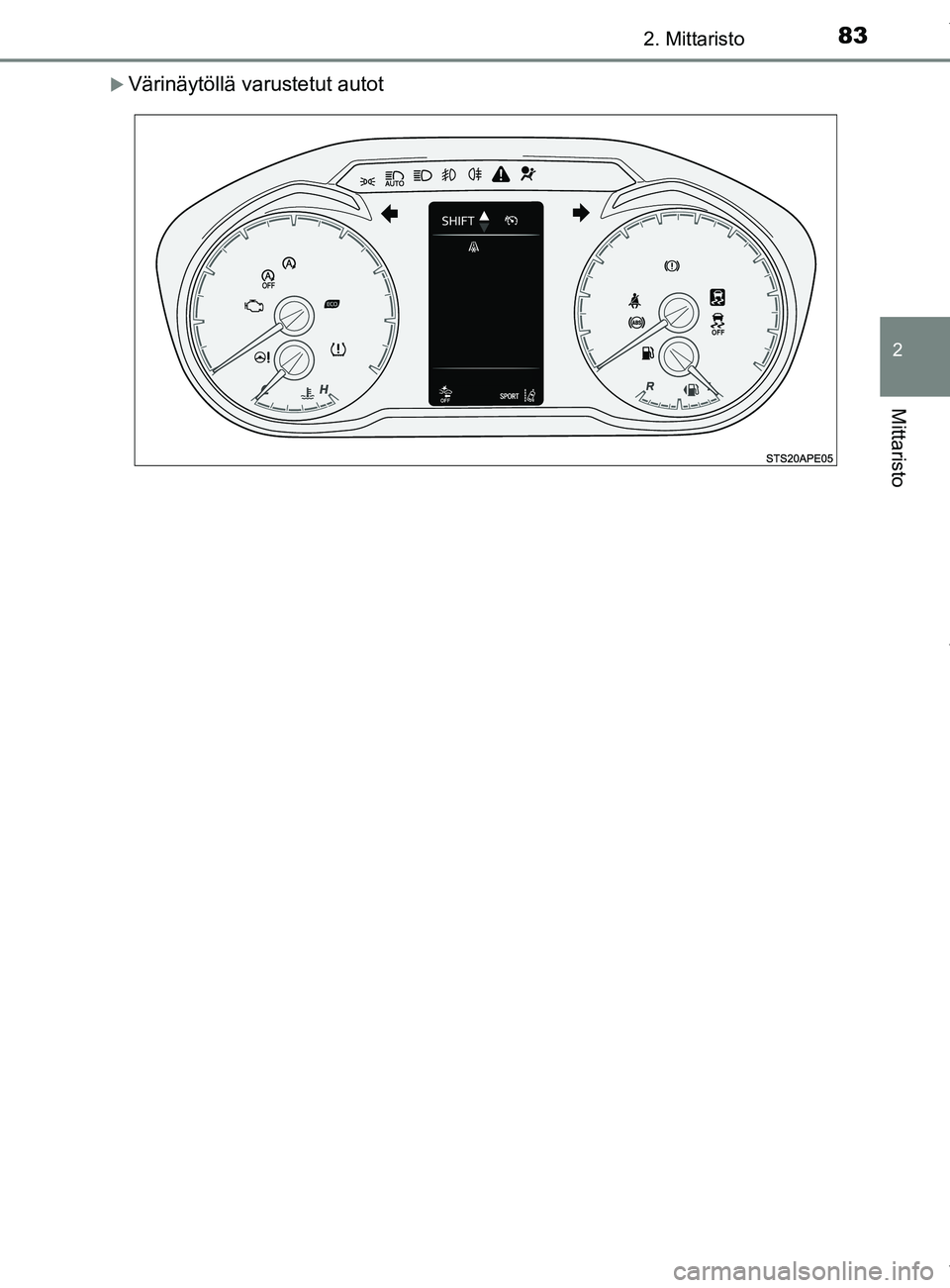

Värinäytöllä varustetut autot
OM52A54FI.book Page 83 Friday, May 3, 2019 10:09 AM

842. Mittaristo
YARIS_F_OM_Europe_OM52A54FI
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestelmissä.
Varoitusvalot
*1, 4Jarrujärjestelmän
varoitusvalo (→S. 505)*1Sähkötoimisen
ohjaustehostimen
varoitusvalo ( →S. 506)
*1, 8Latausjärjestelmän
varoitusvalo (→S. 505)*1, 2, 5PCS-varoitusvalo
(→S. 507)
*9, 10Latausjärjestelmän
varoitusvalo ( →S. 505)*1, 2, 4Luiston merkkivalo
(→S. 507)
*1, 8Moottorin alhaisen
öljynpaineen
varoitusvalo ( →S. 505)*2, 8
(Keltainen)
Automaattisten
kaukovalojen merkkivalo
(→S. 508)
*9, 10Moottorin alhaisen
öljynpaineen
varoitusvalo ( →S. 505)*2, 8
(Keltainen)
Vakionopeussäätimen
merkkivalo ( →S. 508)
*1, 8
(Punainen)
Moottorin
jäähdytysnesteen
korkean lämpötilan
varoitusvalo ( →S. 506)*2, 8
(Keltainen)
Kaistavahdin merkkivalo
(→S. 508)
*9, 10Moottorin
jäähdytysnesteen
korkean lämpötilan
varoitusvalo ( →S. 506)*2, 7, 8
(Keltainen)
Kaistamerkintöjen
merkkivalot ( →S. 508)
*1
Toimintahäiriön
varoitusvalo ( →S. 506)*8
(Keltainen)
Nopeudenrajoittimen
merkkivalo ( →S. 508)
*1SRS-varoitusvalo
(→S. 506)*1, 2, 5Stop & Start
-järjestelmän
poiskytkennän
merkkivalo ( →S. 508)
*1, 4
ABS-jarrujärjestelmän
varoitusvalo ( →S. 506)*2, 3, 8
(Keltainen)
Älyavainjärjestelmän
merkkivalo ( →S. 508)
OM52A54FI.book Page 84 F riday, May 3, 2019 10:09 AM

852. Mittaristo
2
Mittaristo
YARIS_F_OM_Europe_OM52A54FI

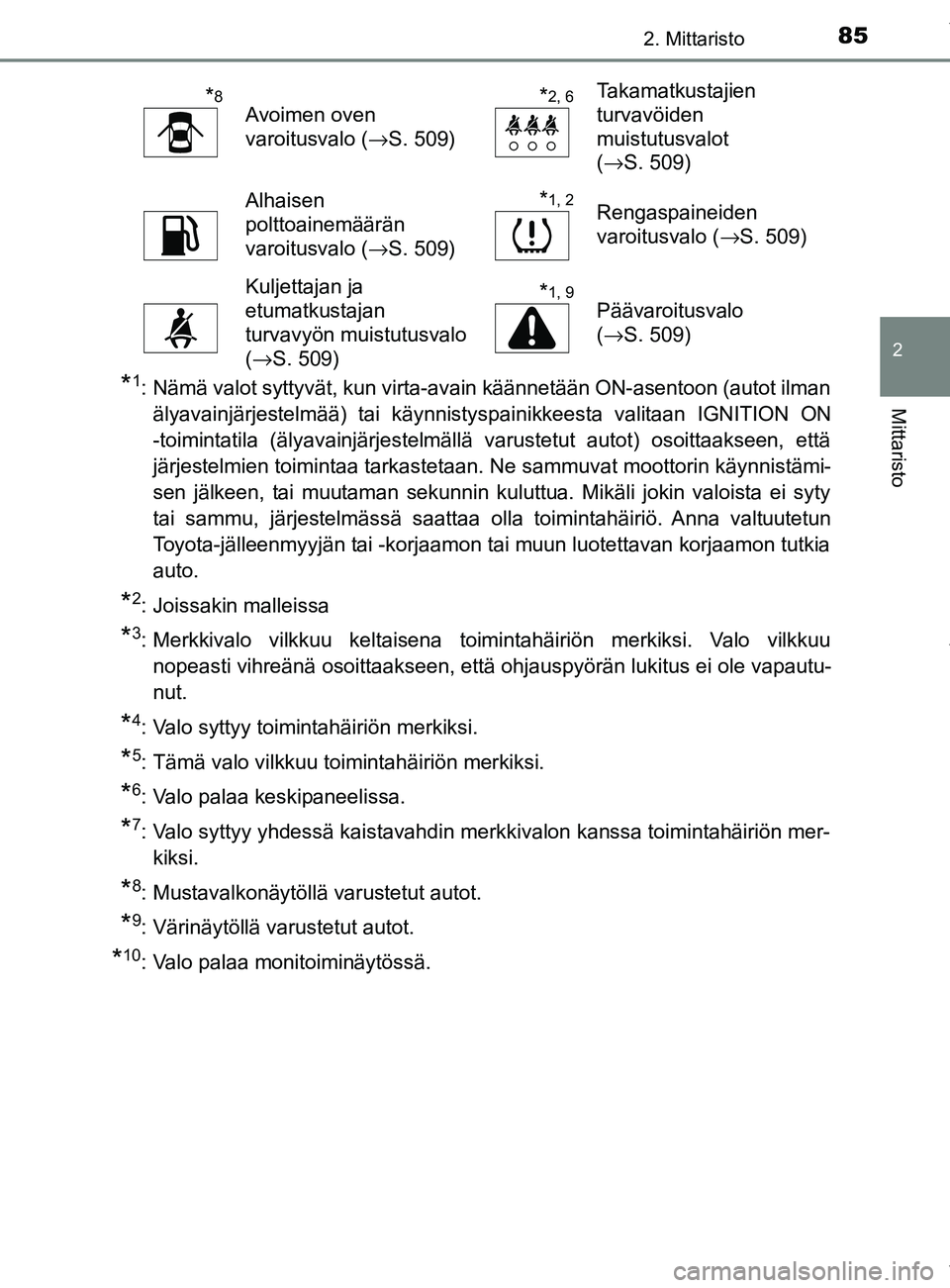

*1: Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon (autot ilmanälyavainjärjestelmää) tai käynnistyspainikkeesta valitaan IGNITION ON
-toimintatila (älyavainjärjestelmällä varustetut autot) osoittaakseen, että
järjestelmien toimintaa tarkastetaan. Ne sammuvat moottorin käynnistämi-
sen jälkeen, tai muutaman sekunnin kuluttua. Mikäli jokin valoista ei syty
tai sammu, järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan korjaamon tutkia
auto.
*2: Joissakin malleissa
*3: Merkkivalo vilkkuu keltaisena toimintahäiriön merkiksi. Valo vilkkuunopeasti vihreänä osoittaakseen, että ohjauspyörän lukitus ei ole vapautu-
nut.
*4: Valo syttyy toimintahäiriön merkiksi.
*5: Tämä valo vilkkuu toimintahäiriön merkiksi.
*6: Valo palaa keskipaneelissa.
*7: Valo syttyy yhdessä kaistavahdin merkkivalon kanssa toimintahäiriön mer-kiksi.
*8: Mustavalkonäytöllä varustetut autot.
*9: Värinäytöllä varustetut autot.
*10: Valo palaa monitoiminäytössä.
*8Avoimen oven
varoitusvalo ( →S. 509)*2, 6Takamatkustajien
turvavöiden
muistutusvalot
(→S. 509)
Alhaisen
polttoainemäärän
varoitusvalo ( →S. 509)*1, 2Rengaspaineiden
varoitusvalo ( →S. 509)
Kuljettajan ja
etumatkustajan
turvavyön muistutusvalo
(→S. 509)*1, 9Päävaroitusvalo
(→S. 509)
OM52A54FI.book Page 85 F riday, May 3, 2019 10:09 AM

862. Mittaristo
YARIS_F_OM_Europe_OM52A54FI

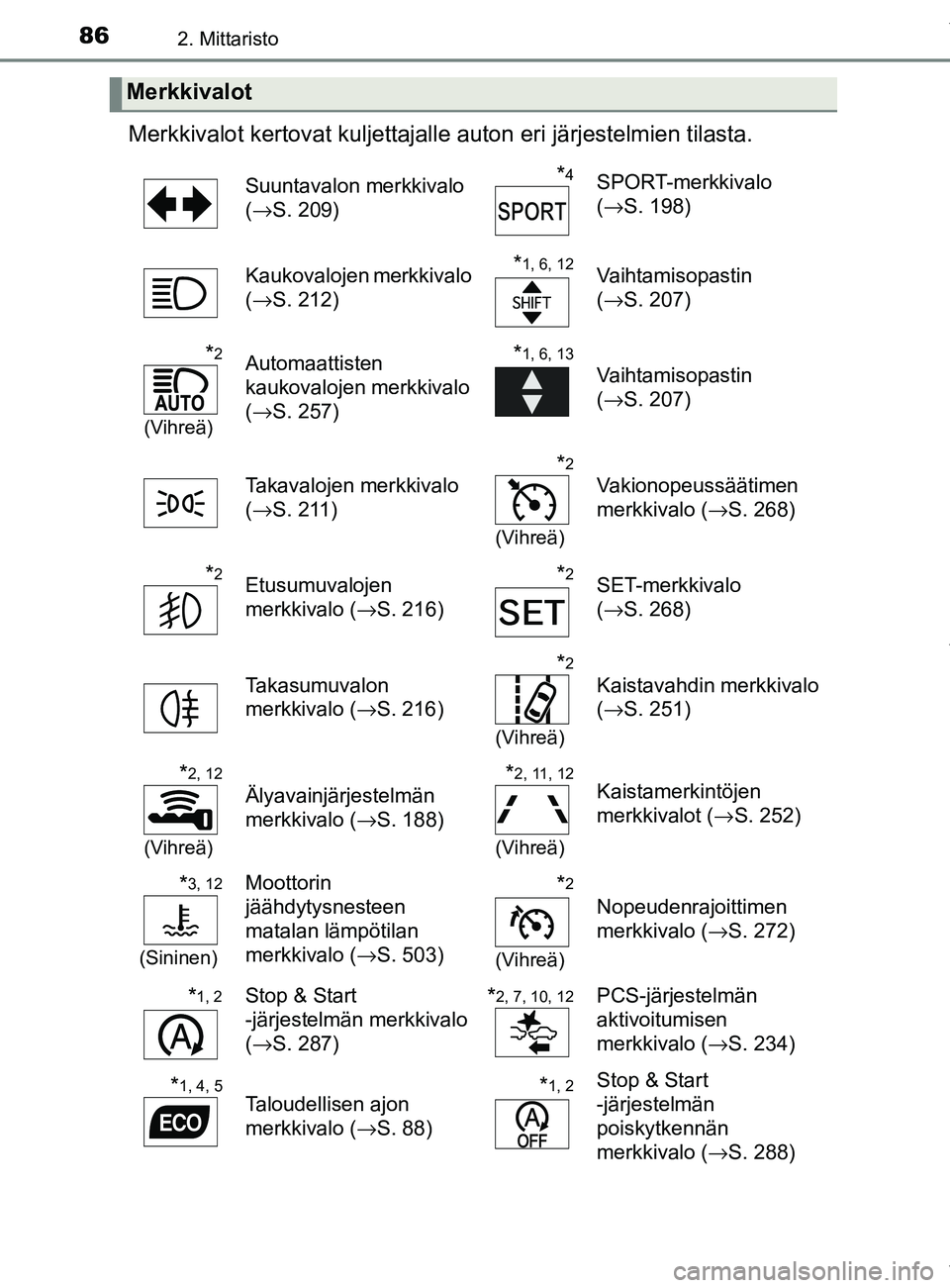

Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
Suuntavalon merkkivalo
(→S. 209)*4SPORT-merkkivalo
(→S. 198)
Kaukovalojen merkkivalo
( →S. 212)
*1, 6, 12Vaihtamisopastin
(→S. 207)
*2
(Vihreä)
Automaattisten
kaukovalojen merkkivalo
(→S. 257)*1, 6, 13
Vaihtamisopastin
(→S. 207)
Takavalojen merkkivalo
( →S. 211)
*2
(Vihreä)
Vakionopeussäätimen
merkkivalo ( →S. 268)
*2Etusumuvalojen
merkkivalo ( →S. 216)*2SET-merkkivalo
(→S. 268)
Takasumuvalon
merkkivalo ( →S. 216)
*2
(Vihreä)
Kaistavahdin merkkivalo
(→S. 251)
*2, 12
(Vihreä)
Älyavainjärjestelmän
merkkivalo ( →S. 188)*2, 11, 12
(Vihreä)
Kaistamerkintöjen
merkkivalot ( →S. 252)
*3, 12
(Sininen)
Moottorin
jäähdytysnesteen
matalan lämpötilan
merkkivalo ( →S. 503)*2
(Vihreä)
Nopeudenrajoittimen
merkkivalo ( →S. 272)
*1, 2Stop & Start
-järjestelmän merkkivalo
(→S. 287)*2, 7, 10, 12PCS-järjestelmän
aktivoitumisen
merkkivalo ( →S. 234)
*1, 4, 5Taloudellisen ajon
merkkivalo ( →S. 88)*1, 2Stop & Start
-järjestelmän
poiskytkennän
merkkivalo ( →S. 288)
OM52A54FI.book Page 86 F riday, May 3, 2019 10:09 AM

872. Mittaristo
2
Mittaristo
YARIS_F_OM_Europe_OM52A54FI

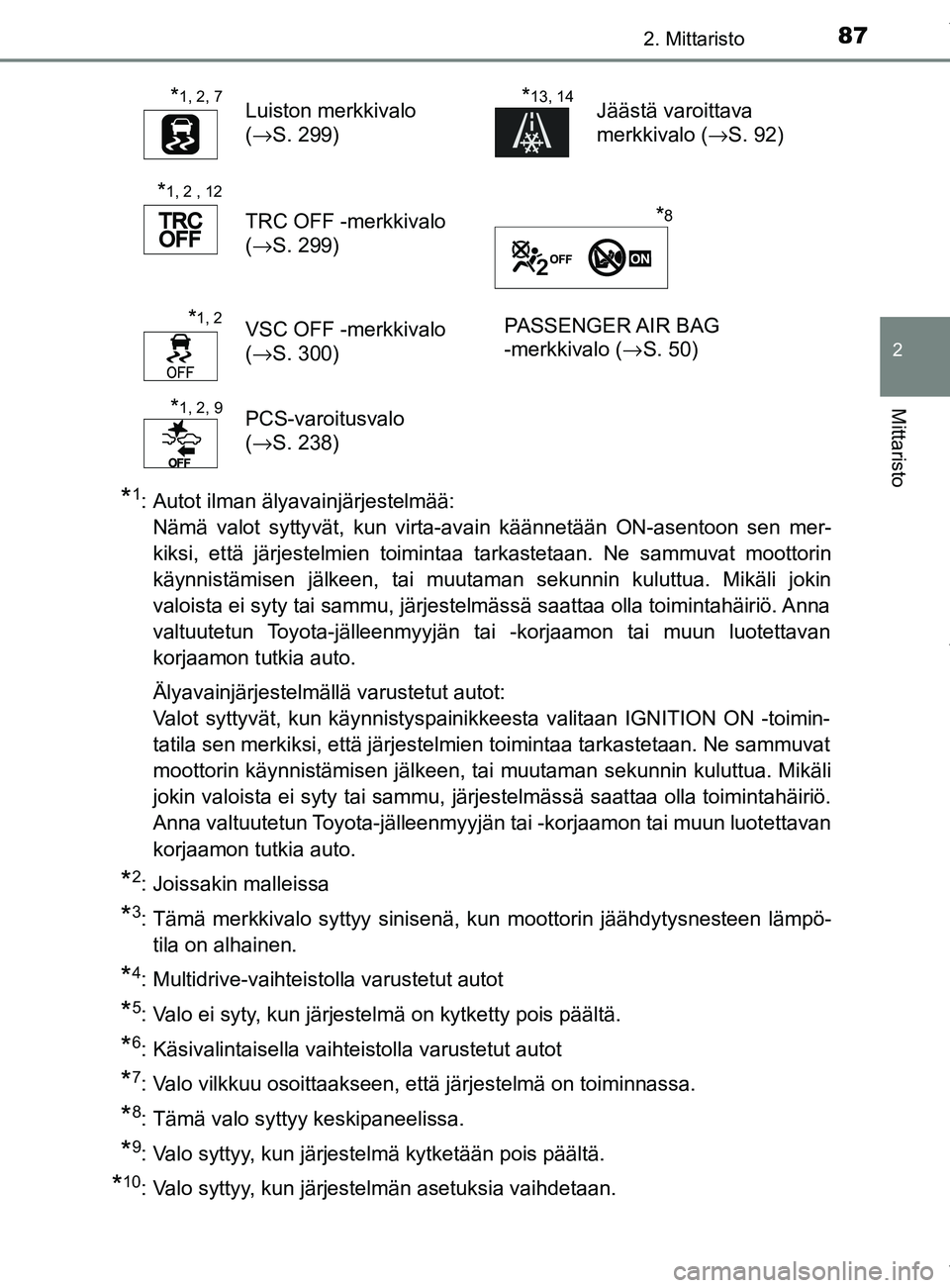

*1: Autot ilman älyavainjärjestelmää: Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon sen mer-
kiksi, että järjestelmien toimintaa tarkastetaan. Ne sammuvat moottorin
käynnistämisen jälkeen, tai muutaman sekunnin kuluttua. Mikäli jokin
valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö. Anna
valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
Älyavainjärjestelmällä varustetut autot:
Valot syttyvät, kun käynnistyspainikkeesta valitaan IGNITION ON -toimin-
tatila sen merkiksi, että järjestelmien toimintaa tarkastetaan. Ne sammuvat
moottorin käynnistämisen jälkeen, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
*2: Joissakin malleissa
*3: Tämä merkkivalo syttyy sinisenä, kun moottorin jäähdytysnesteen lämpö-tila on alhainen.
*4: Multidrive-vaihteistolla varustetut autot
*5: Valo ei syty, kun järjestelmä on kytketty pois päältä.
*6: Käsivalintaisella vaihteistolla varustetut autot
*7: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*8: Tämä valo syttyy keskipaneelissa.
*9: Valo syttyy, kun järjestelmä kytketään pois päältä.
*10: Valo syttyy, kun järjestelmän asetuksia vaihdetaan.
*1, 2, 7Luiston merkkivalo
(→S. 299)*13, 14Jäästä varoittava
merkkivalo ( →S. 92)
*1, 2 , 12
TRC OFF -merkkivalo
(→S. 299)*8
*1, 2VSC OFF -merkkivalo
(→S. 300) PASSENGER AIR BAG
-merkkivalo (→
S. 50)
*1, 2, 9PCS-varoitusvalo
(→S. 238)
OM52A54FI.book Page 87 F riday, May 3, 2019 10:09 AM

882. Mittaristo
YARIS_F_OM_Europe_OM52A54FI

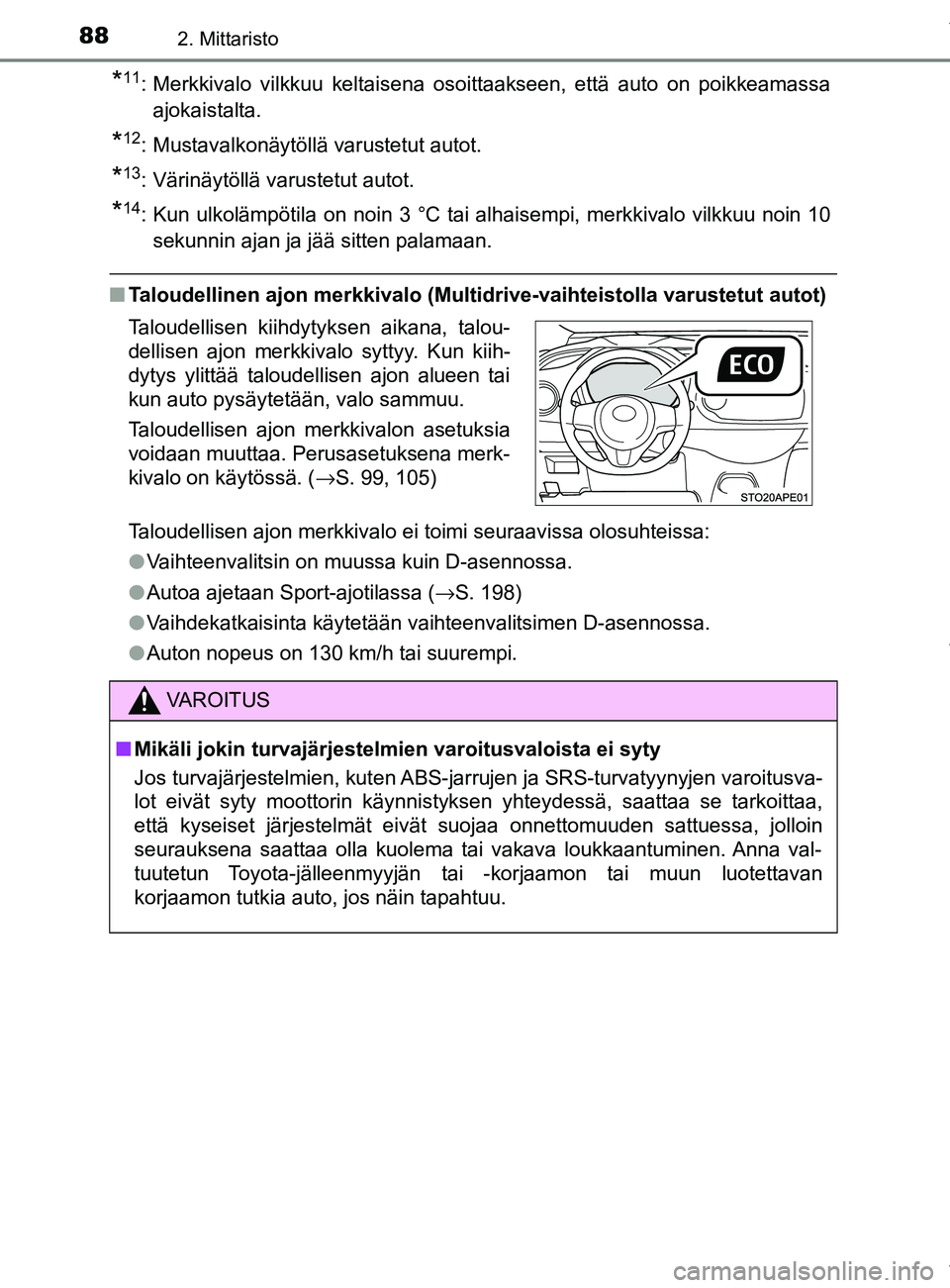

*11: Merkkivalo vilkkuu keltaisena osoittaakseen, että auto on poikkeamassaajokaistalta.
*12: Mustavalkonäytöllä varustetut autot.
*13: Värinäytöllä varustetut autot.
*14: Kun ulkolämpötila on noin 3 °C tai al haisempi, merkkivalo vilkkuu noin 10
sekunnin ajan ja jää sitten palamaan.
n Taloudellinen ajon merkkivalo (Multidrive-vaihteistolla varustetut autot)
Taloudellisen ajon merkkivalo ei toimi seuraavissa olosuhteissa:
lVaihteenvalitsin on muussa kuin D-asennossa.
l Autoa ajetaan Sport-ajotilassa ( →S. 198)
l Vaihdekatkaisinta käytetään vaihteenvalitsimen D-asennossa.
l Auton nopeus on 130 km/h tai suurempi.
Taloudellisen kiihdytyksen aikana, talou-
dellisen ajon merkkivalo syttyy. Kun kiih-
dytys ylittää taloudellisen ajon alueen tai
kun auto pysäytetään, valo sammuu.
Taloudellisen ajon merkkivalon asetuksia
voidaan muuttaa. Perusasetuksena merk-
kivalo on käytössä. (
→S. 99, 105)
VAROITUS
n Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarru jen ja SRS-turvatyynyjen varoitusva-
lot eivät syty moottorin käynnistyksen yhteydessä, saattaa se tarkoittaa,
että kyseiset järjestelmät eivät suojaa onnettomuuden sattuessa, jolloin
seurauksena saattaa olla kuolema tai vakava loukkaantuminen. Anna val-
tuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto, jos näin tapahtuu.
OM52A54FI.book Page 88 F riday, May 3, 2019 10:09 AM

89
2
2. Mittaristo
Mittaristo
YARIS_F_OM_Europe_OM52A54FI

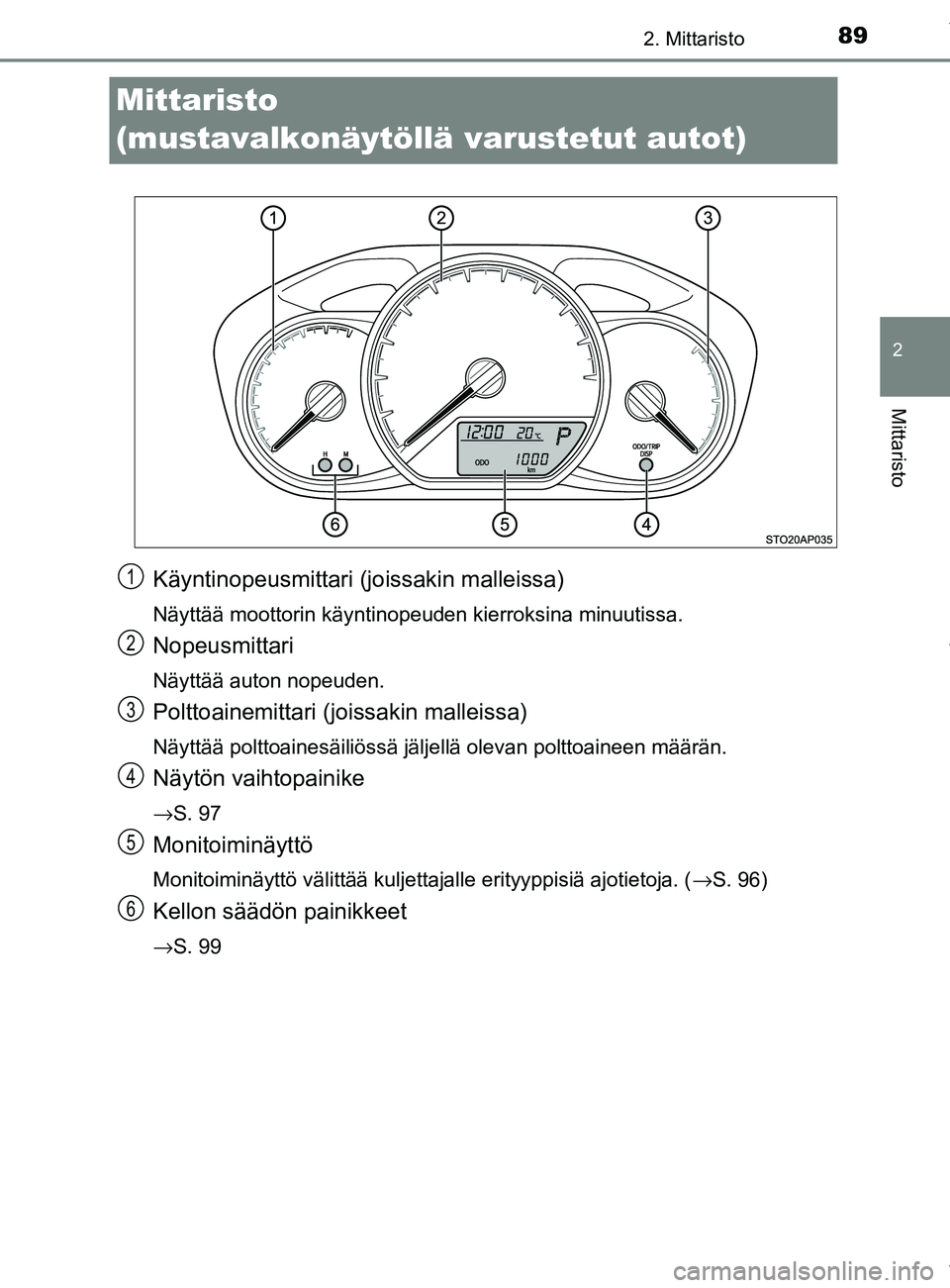

Mittaristo
(mustavalkonäytöllä varustetut autot)
Käyntinopeusmittari (joissakin malleissa)
Näyttää moottorin käyntinopeuden kierroksina minuutissa.
Nopeusmittari
Näyttää auton nopeuden.
Polttoainemittari (joissakin malleissa)
Näyttää polttoainesäiliössä jäljellä olevan polt\
toaineen määrän.
Näytön vaihtopainike
→S. 97
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja. ( →S. 96)
Kellon säädön painikkeet
→S. 99
1
2
3
4
5
6
OM52A54FI.book Page 89 Friday, May 3, 2019 10:09 AM

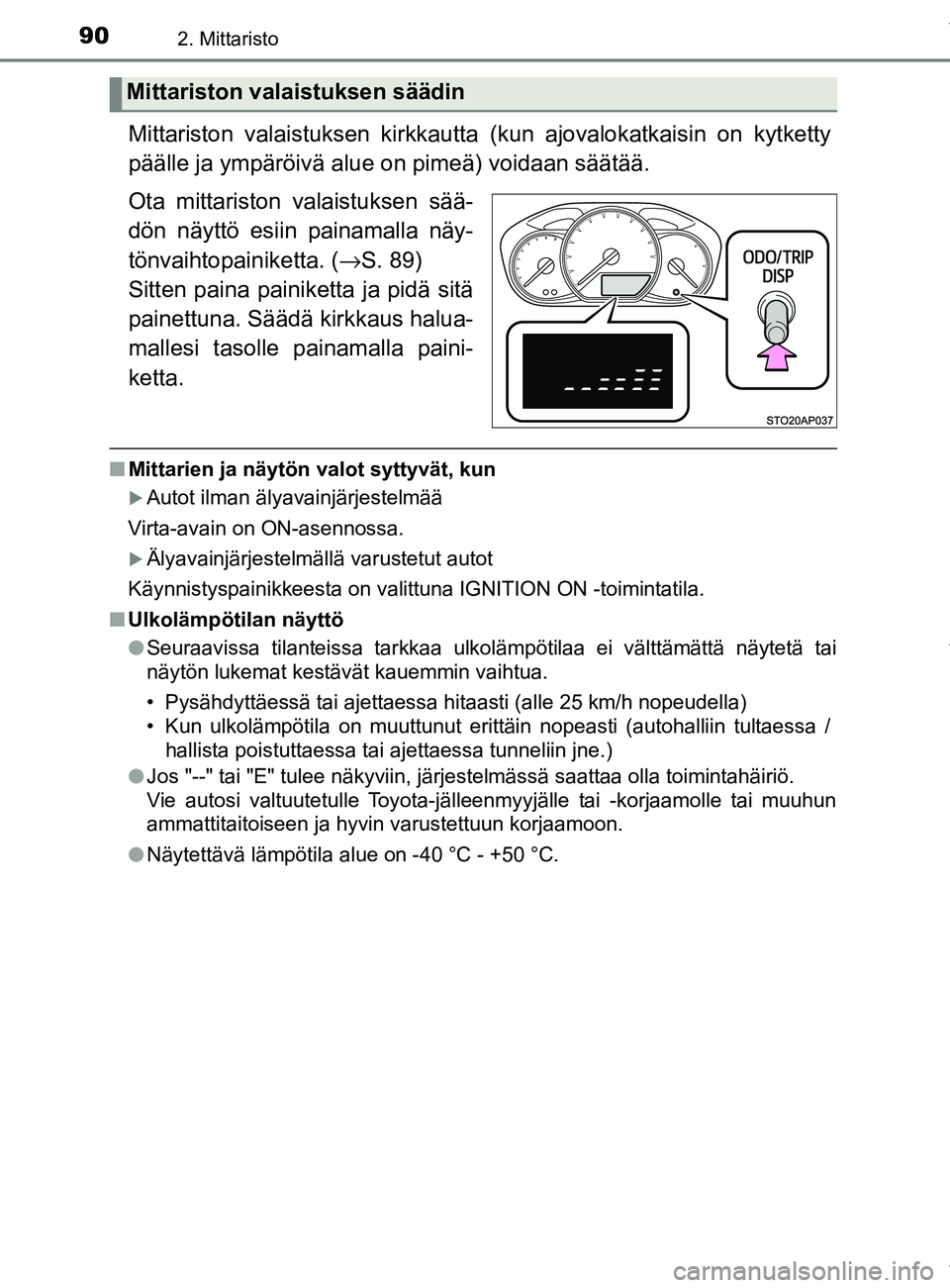

902. Mittaristo
YARIS_F_OM_Europe_OM52A54FI
Mittariston valaistuksen kirkkautta (kun ajovalokatkaisin on kytketty
päälle ja ympäröivä alue on pimeä) voidaan säätää.
Ota mittariston valaistuksen sää-
dön näyttö esiin painamalla näy-
tönvaihtopai niketta. (→S. 89)
Sitten paina painiketta ja pidä sitä
painettuna. Säädä kirkkaus halua-
mallesi tasolle painamalla paini-
ketta.
n Mittarien ja näytön valot syttyvät, kun
Autot ilman älyavainjärjestelmää
Virta-avain on ON-asennossa.
Älyavainjärjestelmällä varustetut autot
Käynnistyspainikkeesta on valittuna IGNITION ON -toimintatila.
n Ulkolämpötilan näyttö
lSeuraavissa tilanteissa tarkkaa ulkolämpötilaa ei välttämättä näytetä tai
näytön lukemat kestävät kauemmin vaihtua.
• Pysähdyttäessä tai ajettaessa hitaasti (alle 25 km/h nopeudella)
• Kun ulkolämpötila on muuttunut erittäin nopeasti (autohalliin t\
ultaessa /
hallista poistuttaessa tai ajettaessa tunneliin jne.)
l Jos "--" tai "E" tulee näkyviin, järjestelmässä saattaa olla toimintahäiriö.
Vie autosi valtuutetulle Toyota-jälleenmyyjälle tai -korjaamolle tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Näytettävä lämpötila alue on -40 °C - +50 °C.
Mittariston valaistuksen säädin
