coolant TOYOTA YARIS HATCHBACK 2020 Instructieboekje (in Dutch)

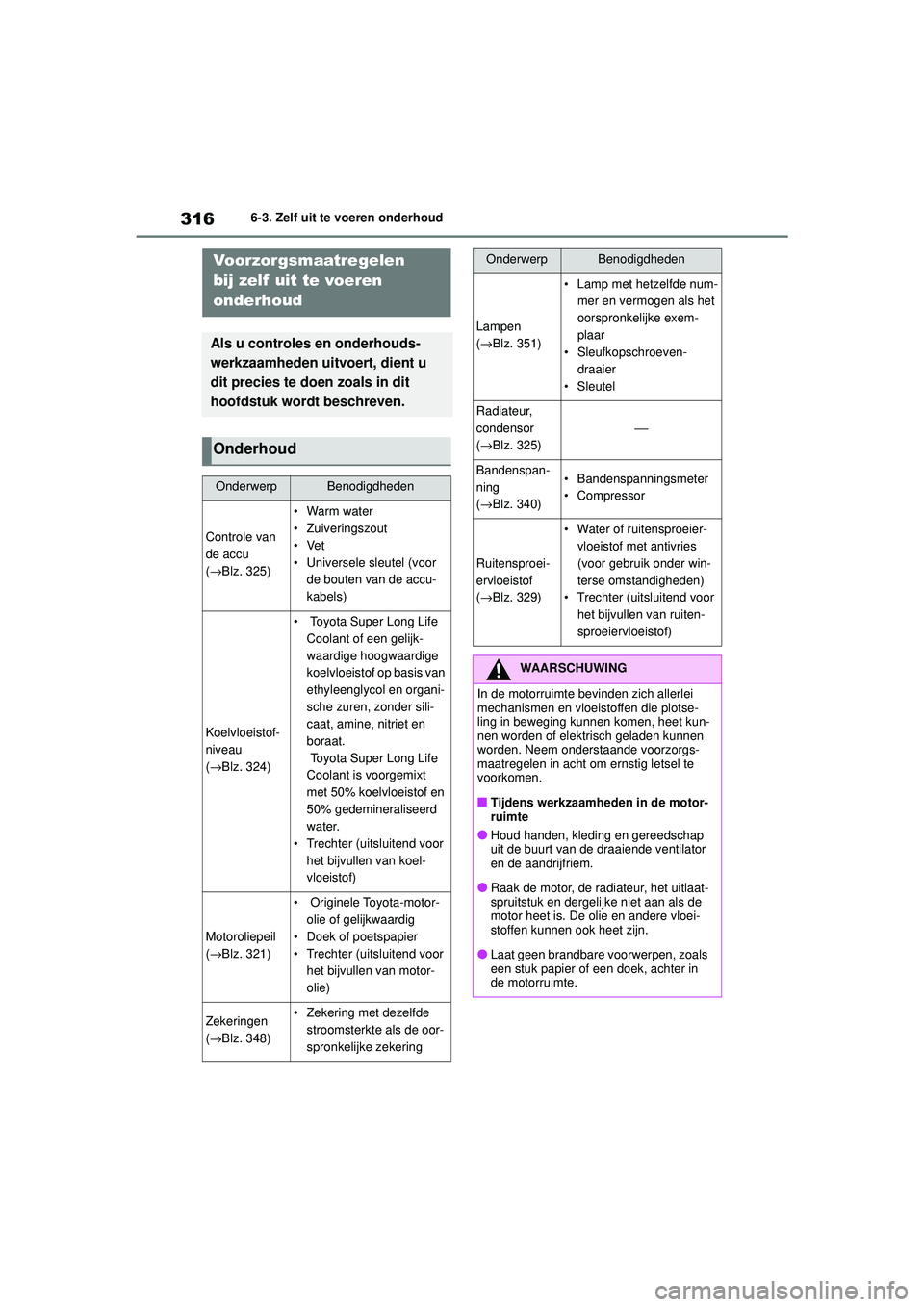

316
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
6-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen
bij zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Controle van
de accu
(→ Blz. 325)
•Warm water
• Zuiveringszout
•Vet
• Universele sleutel (voor
de bouten van de accu-
kabels)
Koelvloeistof-
niveau
(→ Blz. 324)
• Toyota Super Long Life
Coolant of een gelijk-
waardige hoogwaardige
koelvloeistof op basis van
ethyleenglycol en organi-
sche zuren, zonder sili-
caat, amine, nitriet en
boraat.
Toyota Super Long Life
Coolant is voorgemixt
met 50% koelvloeistof en
50% gedemineraliseerd
water.
• Trechter (uitsluitend voor het bijvullen van koel-
vloeistof)
Motoroliepeil
(→ Blz. 321)
• Originele Toyota-motor-
olie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motor-
olie)
Zekeringen
(→ Blz. 348)• Zekering met dezelfde
stroomsterkte als de oor-
spronkelijke zekering
Lampen
(→ Blz. 351)
• Lamp met hetzelfde num-
mer en vermogen als het
oorspronkelijke exem-
plaar
• Sleufkopschroeven-
draaier
• Sleutel
Radiateur,
condensor
( → Blz. 325)
⎯
Bandenspan-
ning
(→ Blz. 340)• Bandenspanningsmeter
• Compressor
Ruitensproei-
ervloeistof
(→ Blz. 329)
• Water of ruitensproeier-
vloeistof met antivries
(voor gebruik onder win-
terse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten-
sproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Houd handen, kleding en gereedschap
uit de buurt van de draaiende ventilator
en de aandrijfriem.
●Raak de motor, de radiateur, het uitlaat-
spruitstuk en dergelijke niet aan als de
motor heet is. De olie en andere vloei-
stoffen kunnen ook heet zijn.
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
OnderwerpBenodigdheden
YARIS(HB)_OM_Europe_OMK0001E.book Page 316 Thursday, March 12, 2020 9:10 AM

324
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes F en L bevindt.Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het onderste
streepje (L) bevindt, m oet koelvloeistof wor-
den bijgevuld tot aan het bovenste streepje
(F). ( →Blz. 405)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een
mengsel van 50% koelvloeistof en 50%
gedemineraliseerd water. (Minimumtempera-
tuur: -35°C)
Neem voor meer informat ie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van het koelvloeistofreservoir, de aftap-
kraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
Koelvloeistof controleren
WAARSCHUWING
■Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir
niet los.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
YARIS(HB)_OM_Europe_OMK0001E.book Page 324 Thursday, March 12, 2020 9:10 AM

378
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
■Als “Front Camera Out of Temperature
Range Wait until Normal Temperature”
(Camera voor buiten temperatuurbereik.
Wacht tot deze weer op normale tempe-
ratuur is), “Front Camera Low Visibility
See Owner’s Manual” (Slecht zicht
camera voor, zie handleiding) of “Front
Camera Unavailable See Owner’s
Manual” (Camera voor niet beschikbaar,
zie handleiding) wordt weergegeven
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
( → Blz. 190, 368)
●PCS (Pre-Crash Safety-systeem) (indien
aanwezig)
●LTA (Lane Tracing Assist) (indien aanwe-
zig)
●Automatic High Beam-systeem (indien
aanwezig)
●RSA (Road Sign Assist) (indien aanwezig)
●Dynamic Radar Cruise Control (indien
aanwezig)
■Als “Pre-Collision System Unavailable
See Owner’s Manual” (Pre-Crash Safety-
systeem niet beschikbaar, zie handlei-
ding), “Pre-Collision System Out of Tem-
perature Range See Owner’s Manual”
(Pre-Crash Safety-systeem buiten tempe-
ratuurbereik, zie handleiding) of “Pre-
Collision System Radar In Self Calibra-
tion Unavailable See Owner’s Manual”
(Zelfkalibratie radar Pre-Crash Safety-
systeem niet beschikb aar. Zie handlei-
ding) wordt weergegeven
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
( → Blz. 190, 368)
●PCS (Pre-Crash Safety-systeem)
●LTA (Lane Tracing Assist)
●Dynamic Radar Cruise Control
■Als Oil Maintenance Required Soon
(Olie moet binnenkort worden ververst)
wordt weergegeven
Geeft aan dat de motorolie moet worden ver-
verst.
Controleer de motorolie en ververs indien
nodig.
Zorg ervoor dat na het verversen van de
motorolie de melding wordt gereset.
(
→Blz. 323)
■Als “Oil Maintenance Required Visit
Your Dealer” (Olie moet worden ver-
verst. Ga naar uw dealer) wordt weerge-
geven
Geeft aan dat de motorolie moet worden ver-
verst.
Laat de motorolie en het oliefilter door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige controleren
en/of verversen/vervangen. Zorg ervoor dat
na het verversen van de motorolie de mel-
ding wordt gereset. ( →Blz. 323)
■Als “Radar Cruise Control Unavailable
See Owner’s Manual” (Dynamic Radar
Cruise Control-systeem niet beschik-
baar, zie handleiding) wordt weergege-
ven (indien aanwezig)
Het Dynamic Radar Cruise Control-systeem
wordt tijdelijk uitgeschakeld of tot het in de
melding aangegeven probleem is opgelost.
(Oorzaken en oplossingen: →Blz. 190)
■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven (indien aanwezig)
Het Dynamic Radar Cruise Control-systeem
kan tijdelijk niet wor den gebruikt. Gebruik het
systeem wanneer dit weer beschikbaar is.
■Als er een melding wordt weergegeven
dat u naar uw erkende Toyota-dealer
moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Volg de bijbehorende instructies als
“Engine Coolant Temp High” (temperatuur
koelvloeistof te hoog) wordt weergegeven.
( → Blz. 405)
●Volg de bijbehorende instructies als
“Transmission Oil Temp. High” (tempera-
tuur transmissievloeistof te hoog) wordt
weergegeven. ( →Blz. 164)
●Volg de bijbehorende instructies als
“Exhaust Filter Full” (uitlaatgasfiltersys-
teem vol) wordt weergegeven. ( →Blz. 266)
YARIS(HB)_OM_Europe_OMK0001E.book Page 378 Thursday, March 12, 2020 9:10 AM

405
7
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1Breng de auto op een veilige plaats
tot stilstand, schakel de airconditio-
ning uit en zet vervolgens de motor
af.
2 Als er stoom te zien is: Open, nadat
de stoom is verdwenen, voorzichtig
de motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
3 Controleer nadat de motor vol-
doende is afgekoeld de slangen en
het radiateurblok (radiateur) op spo-
ren van lekkage.
WAARSCHUWING
■Vervangen van de batterij
●Wanneer de vuldop en indicator zich in
de buurt van de klembeugel bevinden,
kan er accuvloeistof (accuzuur) lekken.
●Neem voor meer informatie over het
vervangen van de accu contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilator of in de aandrijfriem van
de motor.
Als de motor
over verhit raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
 De koelvloeistoftemperatuurme-
ter ( →Blz. 86, 90) komt in het rode
gebied of u merkt dat de motor
minder vermogen levert. (De auto
accelereert bijvoorbeeld niet als
het gaspedaal wordt ingetrapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) wordt weergegeven
op het multi-informatiedisplay.
Er komt stoom onder de motorkap
uit.
Correctieprocedures
YARIS(HB)_OM_Europe_OMK0001E.book Page 405 Thursday, March 12, 2020 9:10 AM

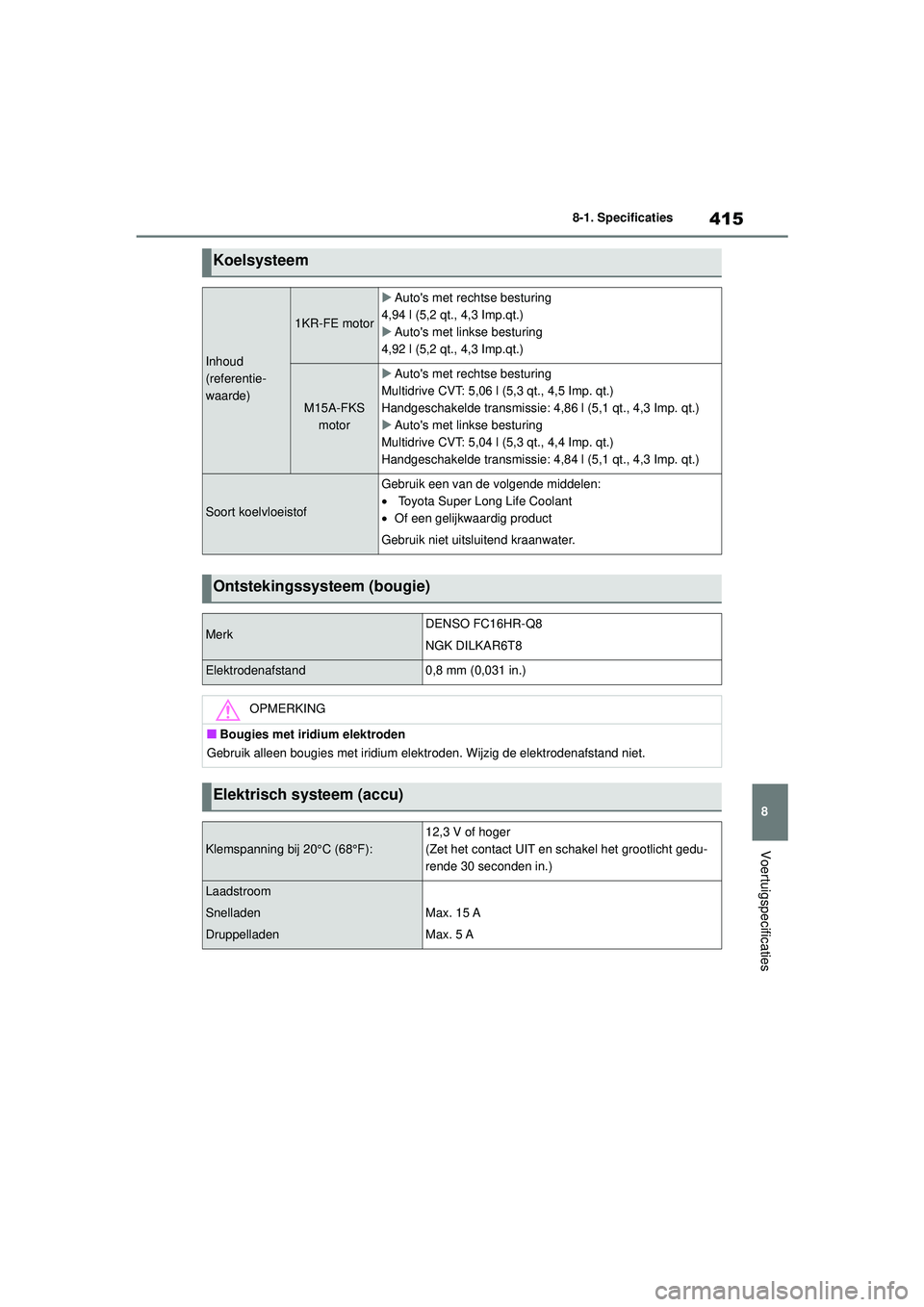

415
8
YARIS(HB) handleiding_Europa_MK0001_nl
8-1. Specificaties
Voertuigspecificaties
Koelsysteem
Inhoud
(referentie-
waarde)
1KR-FE motor
Auto's met rechtse besturing
4,94 l (5,2 qt., 4,3 Imp.qt.)
 Auto's met linkse besturing
4,92 l (5,2 qt., 4,3 Imp.qt.)
M15A-FKS
motor
Auto's met rechtse besturing
Multidrive CVT: 5,06 l (5,3 qt., 4,5 Imp. qt.)
Handgeschakelde transmissie: 4,86 l (5,1 qt., 4,3 Imp. qt.)
 Auto's met linkse besturing
Multidrive CVT: 5,04 l (5,3 qt., 4,4 Imp. qt.)
Handgeschakelde transmissie: 4,84 l (5,1 qt., 4,3 Imp. qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
NGK DILKAR6T8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (accu)
Klemspanning bij 20°C (68°F):
12,3 V of hoger
(Zet het contact UIT en schakel het grootlicht gedu-
rende 30 seconden in.)
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
YARIS(HB)_OM_Europe_OMK0001E.book Page 415 Thursday, March 12, 2020 9:10 AM
