TOYOTA YARIS HATCHBACK 2021 Instrukcja obsługi (in Polish)

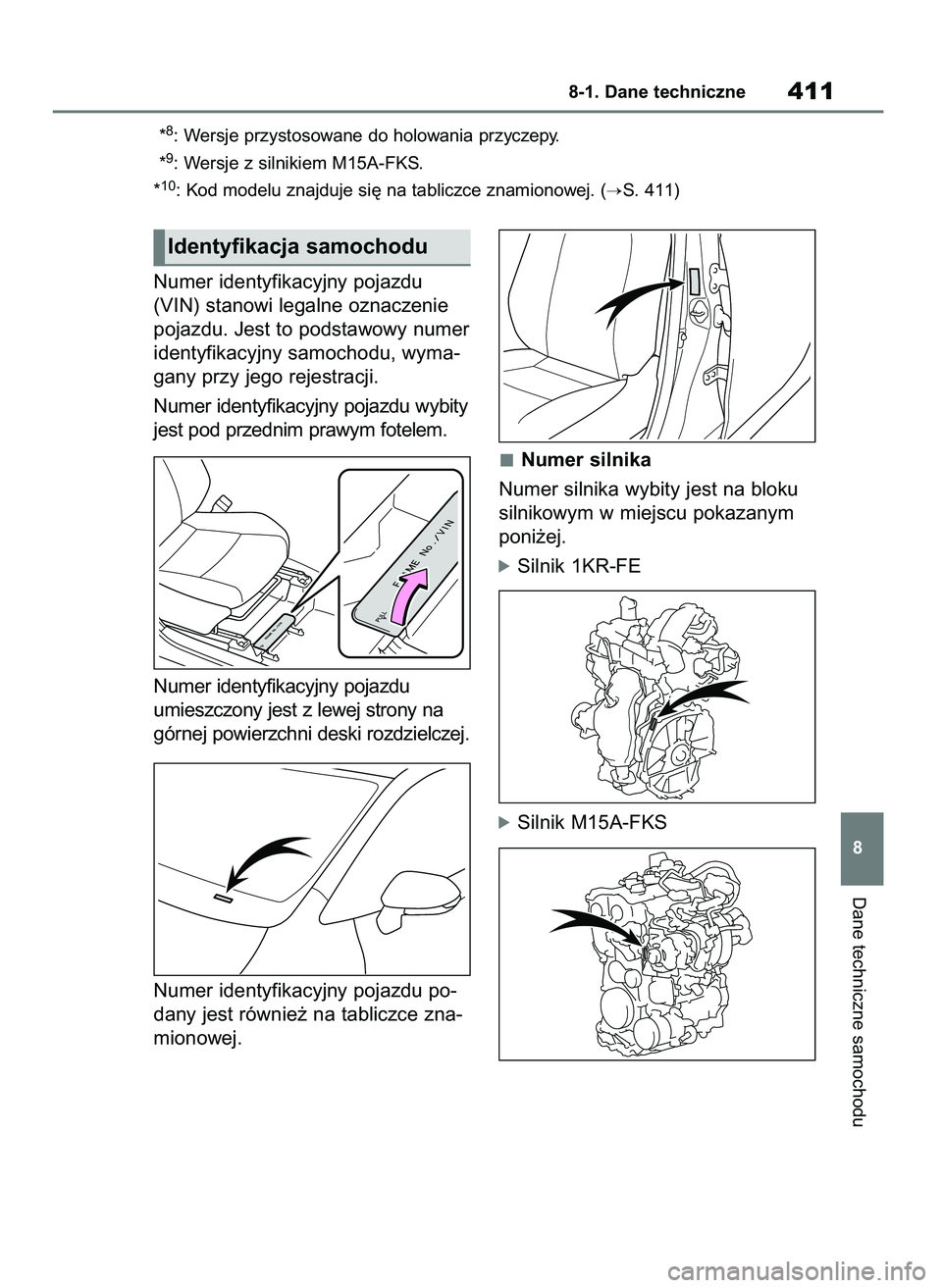

Numer identyfikacyjny pojazdu
(VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer
identyfikacyjny samochodu, wyma-
gany przy jego rejestracji.
Numer identyfikacyjny pojazdu wybity
jest pod przednim prawym fotelem.
Numer identyfikacyjny pojazdu
umieszczony jest z lewej strony na
górnej powierzchni deski rozdzielczej.
Numer identyfikacyjny pojazdu po-
dany jest równie˝ na tabliczce zna-
mionowej.Numer silnika
Numer silnika wybity jest na bloku
silnikowym w miejscu pokazanym
poni˝ej.
óSilnik 1KR-FE
óSilnik M15A-FKS
Dane techniczne samochodu
8-1. Dane techniczne411
8
*8: Wersje przystosowane do holowania przyczepy.
*
9: Wersje z silnikiem M15A-FKS.
*
10: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 411)
Identyfikacja samochodu
31 YARIS OMK0001E v2 9/6/20 10:09 Page 411

óSilnik 1KR-FE
óSilnik M15A-FKS
4128-1. Dane techniczne

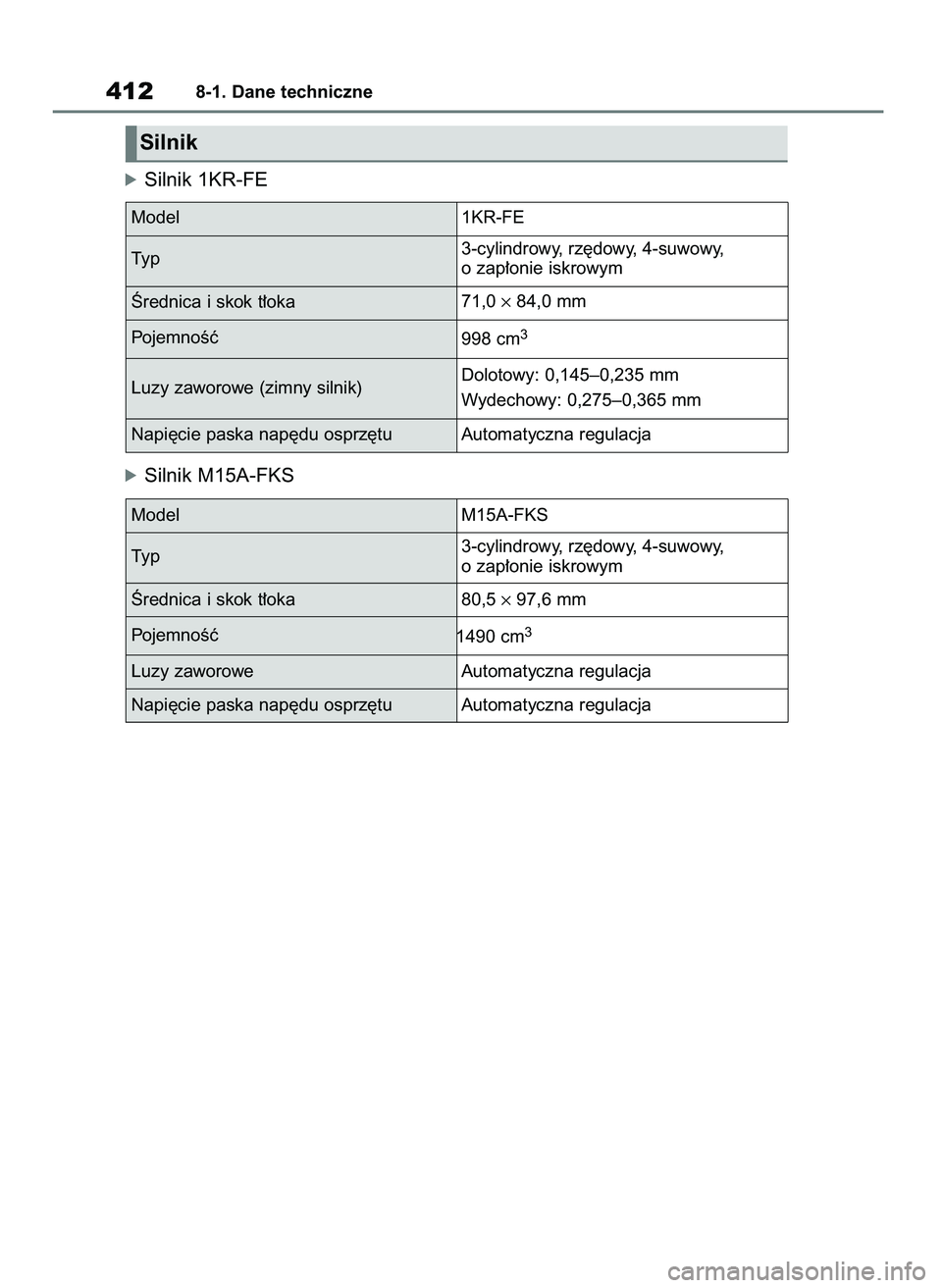

Silnik
Model 1KR-FE
Ty p3-cylindrowy, rz´dowy, 4-suwowy,
o zap∏onie iskrowym
Ârednica i skok t∏oka71,0 ×84,0 mm
PojemnoÊç
998 cm
3
Napi´cie paska nap´du osprz´tu Automatyczna regulacja Luzy zaworowe (zimny silnik)Dolotowy: 0,145–0,235 mm
Wydechowy: 0,275–0,365 mm
Model M15A-FKS
Ty p3-cylindrowy, rz´dowy, 4-suwowy,
o zap∏onie iskrowym
Ârednica i skok t∏oka80,5 ×97,6 mm
PojemnoÊç
1490 cm
3
Napi´cie paska nap´du osprz´tu Automatyczna regulacja Luzy zaworowe Automatyczna regulacja
31 YARIS OMK0001E v2 9/6/20 10:09 Page 412

Obj´toÊç oleju (podczas
wymiany – przybli˝ona*)
*: Obj´toÊç oleju jest przybli˝onà war to-
Êcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po
wczeÊniejszym rozgrzaniu i wy∏àczeniu
silnika, i odczekaniu ponad 5 minut.
Dobór oleju silnikowego
Silnik o zap∏onie iskrowym
Silnik samochodu jest fabrycznie
nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowa-
nie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest
stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.
Gatunek oleju:
0W-16:
Olej wielosezonowy API ze specyfi-
kacjà SN „Resource-Conserving”
lub SN PLUS „Resource-Conserving”
0W-20 lub 5W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub
olej wielosezonowy API ze specyfi-
Dane techniczne samochodu
8-1. Dane techniczne413
8

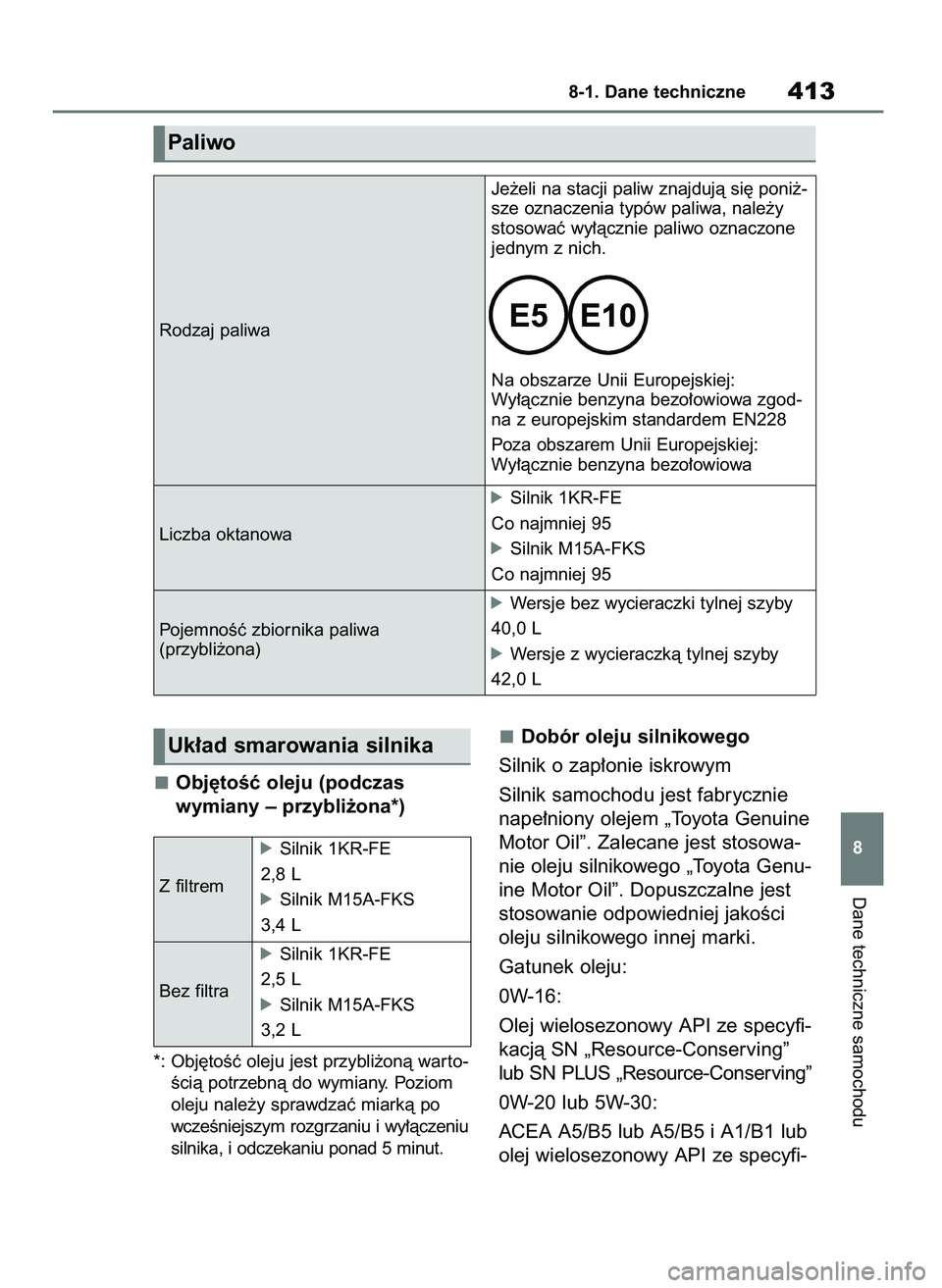

Paliwo
Rodzaj paliwaJe˝eli na stacji paliw znajdujà si´ poni˝-
sze oznaczenia typów paliwa, nale˝y
stosowaç wy∏àcznie paliwo oznaczone
jednym z nich.
Na obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgod-
na z europejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
Liczba oktanowa
óSilnik 1KR-FE
Co najmniej 95
óSilnik M15A-FKS
Co najmniej 95
PojemnoÊç zbiornika paliwa
(przybli˝ona)
Z filtrem
óSilnik 1KR-FE
2,8 L
óSilnik M15A-FKS
3,4 L
Bez filtra
óSilnik 1KR-FE
2,5 L
óSilnik M15A-FKS
3,2 L
óWersje bez wycieraczki tylnej szyby
40,0 L
óWersje z wycieraczkà tylnej szyby
42,0 L
Uk∏ad smarowania silnika
31 YARIS OMK0001E v2 9/6/20 10:09 Page 413

kacjà SL „Energy-Conserving”, SM
„Energy-Conserving”, SN „Resource-
Conserving”, SN PLUS „Resource-
Conserving” lub olej wielosezonowy
z cer tyfikatem ILSAC
Zalecana
Przewidywany zakres temperatur
otoczenia w okresie do nast´pnej
wymiany oleju silnikowego
Silnik samochodu jest fabrycznie na-
pe∏niony olejem o lepkoÊci SAE 0W-
16, zapewniajàcym najni˝sze zu˝ycie
paliwa i dobre w∏asnoÊci rozruchowe
w niskich temperaturach. Je˝eli olej
SAE 0W-16 nie jest dost´pny, mo˝na
zastosowaç olej SAE 0W-20. Jednak
podczas kolejnej wymiany oleju silni-
kowego powinien zostaç zastàpiony
olejem SAE 0W-16.
LepkoÊç oleju (0W-16 wyjaÊniona
jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w ozna-
czeniu 0W-16 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotem-
peraturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem licz-
bowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe
w niskich temperaturach.• Liczba 16 w oznaczeniu 0W-16
odnosi si´ do lepkoÊci wysoko-
temperaturowej. Olej z wy˝szym
oznaczeniem liczbowym wykazu-
je wi´kszà stabilnoÊç w∏asnoÊci
w wysokich temperaturach i jest
odpowiedni do jazdy z du˝ymi
pr´dkoÊciami lub maksymalnym
obcià˝eniem.
Oznakowania na opakowaniach
olejów silnikowych:
Na opakowaniach niektórych olejów
silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych zna-
ków API, pomagajàc wybraç odpo-
wiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVICE SN”
Êwiadczy o oznaczeniu klasy jakoÊci
wed∏ug Amerykaƒskiego Instytutu Nafty
(API).
Ârodkowa cz´Êç: Napis „SAE 0W-16”
oznacza klas´ lepkoÊci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource-Conse-
rving” oznacza, ˝e olej ma w∏aÊciwoÊci
obni˝ajàce zu˝ycie paliwa i niezagra˝a-
jàce Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego
Komitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na
przedniej stronie pojemnika z olejem.
B
A
B
A
4148-1. Dane techniczne
31 YARIS OMK0001E v2 9/6/20 10:09 Page 414

Dane techniczne samochodu
8-1. Dane techniczne415
8

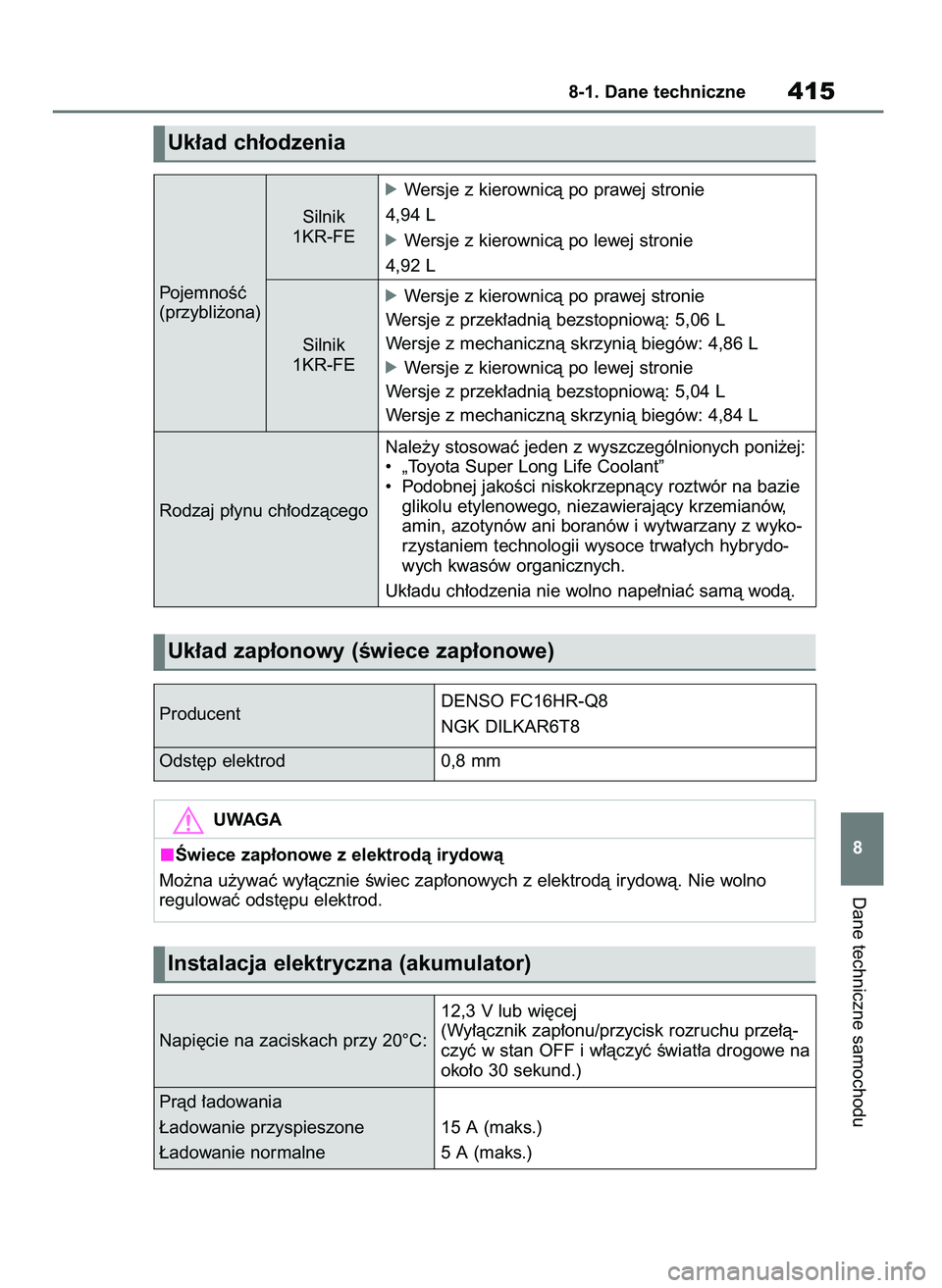

Uk∏ad ch∏odzenia
PojemnoÊç
(przybli˝ona)
óWersje z kierownicà po prawej stronie
4,94 L
óWersje z kierownicà po lewej stronie
4,92 L Silnik
1KR-FE
óWersje z kierownicà po prawej stronie
Wersje z przek∏adnià bezstopniowà: 5,06 L
Wersje z mechanicznà skrzynià biegów: 4,86 L
óWersje z kierownicà po lewej stronie
Wersje z przek∏adnià bezstopniowà: 5,04 L
Wersje z mechanicznà skrzynià biegów: 4,84 L Silnik
1KR-FE
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na bazie
glikolu etylenowego, niezawierajàcy krzemianów,
amin, azotynów ani boranów i wytwarzany z wyko-
rzystaniem technologii wysoce trwa∏ych hybrydo-
wych kwasów organicznych.
Uk∏adu ch∏odzenia nie wolno nape∏niaç samà wodà.
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
Instalacja elektryczna (akumulator)
ProducentDENSO FC16HR-Q8
NGK DILKAR6T8
Napi´cie na zaciskach przy 20°C:12,3 V lub wi´cej
(Wy∏àcznik zap∏onu/przycisk rozruchu prze∏à-
czyç w stan OFF i w∏àczyç Êwiat∏a drogowe na
oko∏o 30 sekund.)
Pràd ∏adowania
¸adowanie przyspieszone
¸adowanie normalne15 A (maks.)
5 A (maks.) Odst´p elektrod 0,8 mm
UWAGA
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
31 YARIS OMK0001E v2 9/6/20 10:09 Page 415

*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
4168-1. Dane techniczne

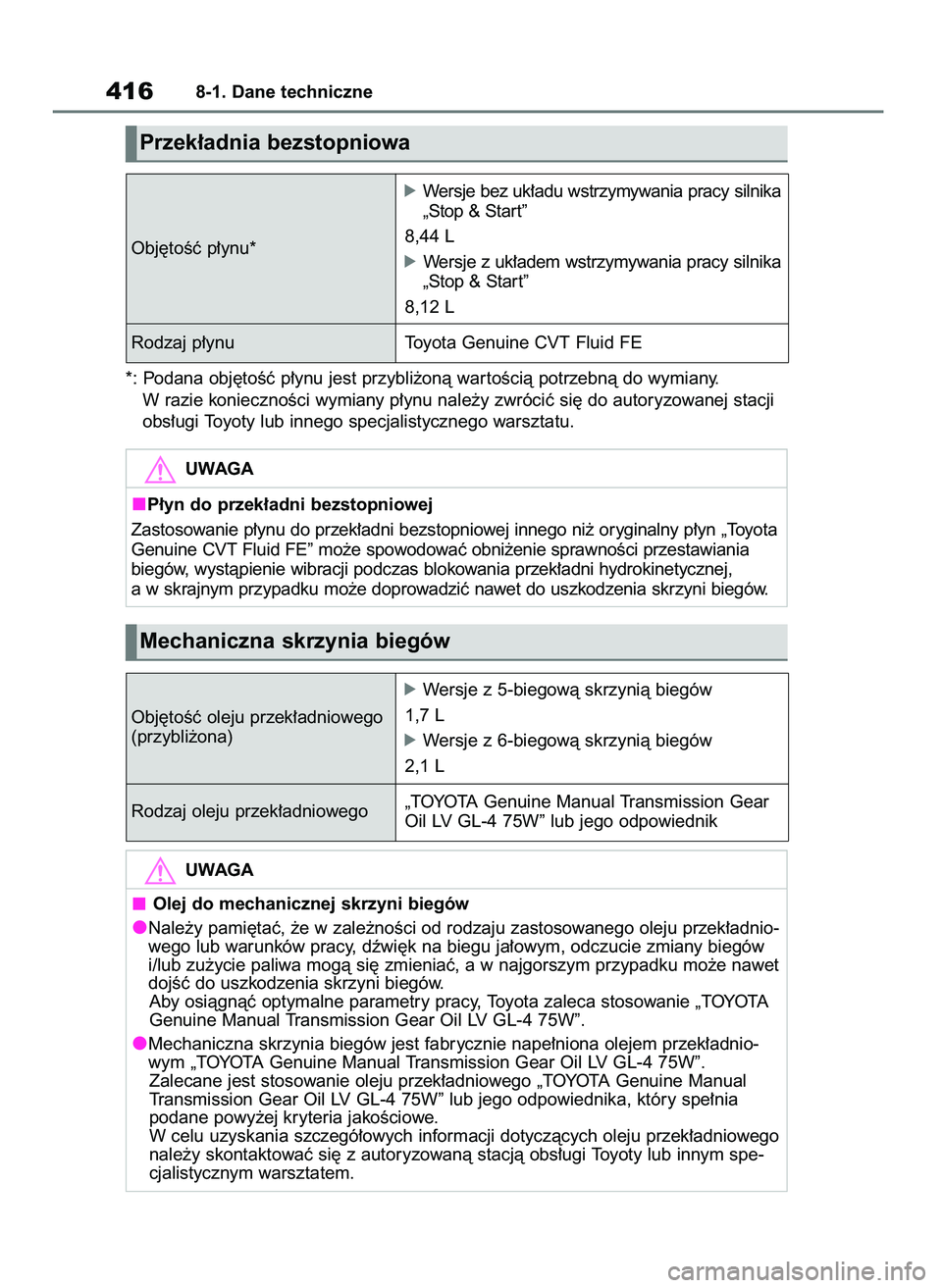

Przek∏adnia bezstopniowa
Obj´toÊç p∏ynu*
óWersje bez uk∏adu wstrzymywania pracy silnika
„Stop & Star t”
8,44 L
óWersje z uk∏adem wstrzymywania pracy silnika
„Stop & Star t”
8,12 L
Obj´toÊç oleju przek∏adniowego
(przybli˝ona)
óWersje z 5-biegowà skrzynià biegów
1,7 L
óWersje z 6-biegowà skrzynià biegów
2,1 L
Rodzaj oleju przek∏adniowego„TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” lub jego odpowiednik Rodzaj p∏ynu Toyota Genuine CVT Fluid FE
Mechaniczna skrzynia biegów
UWAGA
P∏yn do przek∏adni bezstopniowej
Zastosowanie p∏ynu do przek∏adni bezstopniowej innego ni˝ oryginalny p∏yn „Toyota
Genuine CVT Fluid FE” mo˝e spowodowaç obni˝enie sprawnoÊci przestawiania
biegów, wystàpienie wibracji podczas blokowania przek∏adni hydrokinetycznej,
a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia skrzyni biegów.
UWAGA
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju przek∏adnio-
wego lub warunków pracy, dêwi´k na biegu ja∏owym, odczucie zmiany biegów
i/lub zu˝ycie paliwa mogà si´ zmieniaç, a w najgorszym przypadku mo˝e nawet
dojÊç do uszkodzenia skrzyni biegów.
Aby osiàgnàç optymalne parametry pracy, Toyota zaleca stosowanie „TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W”.
Mechaniczna skrzynia biegów jest fabrycznie nape∏niona olejem przek∏adnio-
wym „TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W”.
Zalecane jest stosowanie oleju przek∏adniowego „TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W” lub jego odpowiednika, który spe∏nia
podane powy˝ej kryteria jakoÊciowe.
W celu uzyskania szczegó∏owych informacji dotyczàcych oleju przek∏adniowego
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
31 YARIS OMK0001E v2 9/6/20 10:09 Page 416

*1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N (31,0 kG) przy
uruchomionym silniku.
*
2: Wersje z silnikiem M15A-FKS.
*
3: Wersje z silnikiem 1KR-FE.
*
4: Skok dêwigni hamulca postojowego pociàgni´tej si∏à 200 N (20,4 kG).
óWersje wyposa˝one w opony 15-calowe
Dane techniczne samochodu
8-1. Dane techniczne417
8
Sprz´g∏o (wersje z mechanicznà skrzynià biegów)
Uk∏ad hamulcowy
Uk∏ad kierowniczy
Opony i ko∏a
Luz na kole kierownicy Poni˝ej 30 mm Skok ja∏owy peda∏u sprz´g∏a 3–15 mm
Zapas odleg∏oÊci peda∏u od
pod∏ogi*
182 mm (min.)*2
84 mm (min.)*3
Skok ja∏owy peda∏u 1–6 mm
Skok dêwigni hamulca postojowego*45–8 klikni´ç
Rodzaj p∏ynu SAE J1704 lub FMVSS No. 116 DOT 4 Rodzaj p∏ynu SAE J1704 lub FMVSS No. 116 DOT 4
Rozmiar opon 185/65R15 88H
CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Tylne ko∏a
kPa (kG/cm
2lub
bara; psi) Przednie ko∏a
kPa (kG/cm2lub
bara; psi) Pr´dkoÊç jazdy
240 (2,4; 35) 250 (2,5; 36) Powy˝ej 160 km/h
220 (2,2; 32) 230 (2,3; 33) Poni˝ej 160 km/h
31 YARIS OMK0001E v2 9/6/20 10:09 Page 417

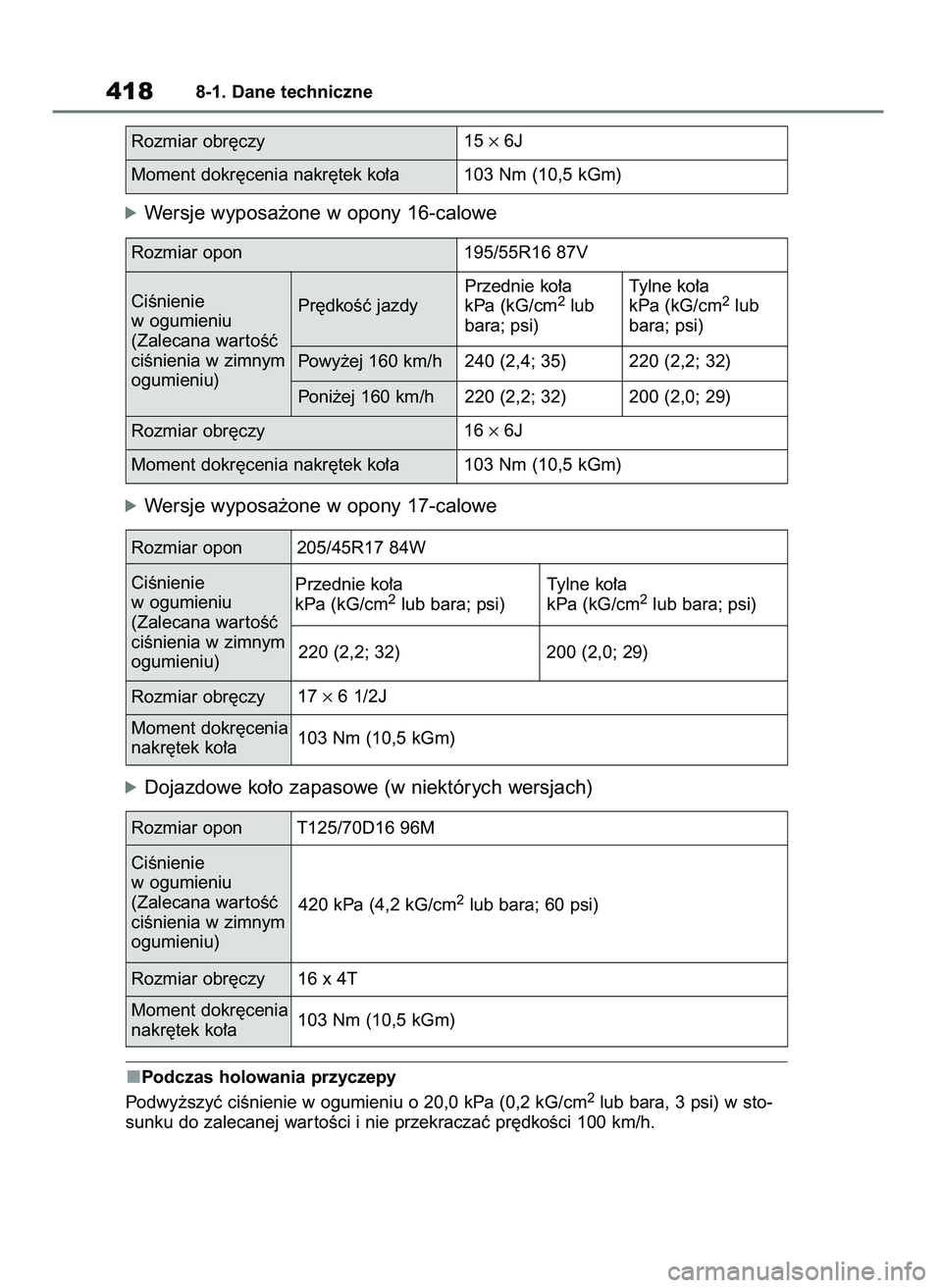

óWersje wyposa˝one w opony 16-calowe
óWersje wyposa˝one w opony 17-calowe
óDojazdowe ko∏o zapasowe (w niektórych wersjach)
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm2lub bara, 3 psi) w sto-
sunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
4188-1. Dane techniczne
Rozmiar obr´czy15 ×6J
Moment dokr´cenia nakr´tek ko∏a 103 Nm (10,5 kGm)
Rozmiar obr´czy16 ×6J
Moment dokr´cenia nakr´tek ko∏a 103 Nm (10,5 kGm)Rozmiar opon 195/55R16 87V
CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Tylne ko∏a
kPa (kG/cm
2lub
bara; psi) Przednie ko∏a
kPa (kG/cm2lub
bara; psi) Pr´dkoÊç jazdy
220 (2,2; 32) 240 (2,4; 35) Powy˝ej 160 km/h
200 (2,0; 29) 220 (2,2; 32) Poni˝ej 160 km/h
Rozmiar obr´czy17 ×6 1/2J
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) Rozmiar opon 205/45R17 84W
CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Tylne ko∏a
kPa (kG/cm
2lub bara; psi) Przednie ko∏a
kPa (kG/cm2lub bara; psi)
200 (2,0; 29) 220 (2,2; 32)
Rozmiar obr´czy 16 x 4T
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) Rozmiar opon T125/70D16 96M
CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)420 kPa (4,2 kG/cm
2lub bara; 60 psi)
31 YARIS OMK0001E v2 9/6/20 10:09 Page 418

A: ˚arówki halogenowe HIR2
B: ˚arówki halogenowe H16
C: ˚arówki z zakoƒczeniem klinowym (przezroczyste)
D: ˚arówki z zakoƒczeniem klinowym (bursztynowe)
Dane techniczne samochodu
8-1. Dane techniczne419
8 ˚arówki W Typ
Âwiat∏a g∏ówne (z ˝arówkà) 55 A
Przednie Êwiat∏a przeciwmgielne (z ˝arówkà) 19 B
Przednie Êwiat∏a pozycyjne (z ˝arówkà) 5 C
Przednie kierunkowskazy (z ˝arówkà) 21 D
Tylne kierunkowskazy (z ˝arówkà) 21 D
OÊwietlenie tablicy rejestracyjnej 5 C
Przednia lampka oÊwietlenia wn´trza, lampki
oÊwietlenia osobistego5C
Lampki oÊwietlenia lusterka osobistego
(w niektórych wersjach)8C
Lampka oÊwietlenia baga˝nika 5 C Âwiat∏a
zewn´trzne
Âwiat∏a
wewn´trzne
˚arówki
31 YARIS OMK0001E v2 9/6/20 10:09 Page 419

Stosowanie w silnikach o zap∏onie
iskrowym benzyn z domieszkà eta-
nolu
Toyota dopuszcza stosowanie benzyn
z domieszkà etanolu do 10%. Benzyna
z domieszkà etanolu powinna posiadaç
liczb´ oktanowà zgodnà z zaleceniami.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Dopuszczalne jest krótkotrwa∏e wy-
st´powanie delikatnego spalania stu-
kowego podczas przyspieszania lub
jazdy pod gór´. Takie sytuacje nie
powinny budziç zaniepokojenia.
4208-1. Dane techniczne
Informacje dotyczàce
paliwa
Je˝eli na stacji paliw znajdujà
si´ poni˝sze oznaczenia typów
paliwa, nale˝y stosowaç wy∏àcz-
nie paliwo oznaczone jednym
z nich.
óNa obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie
benzyn´ bezo∏owiowà zgodnà
z europejskim standardem
EN228.
Silnik 1KR-FE: Optymalnà
sprawnoÊç silnika uzyskuje si´,
stosujàc benzyn´ bezo∏owiowà
premium o liczbie oktanowej co
najmniej 95.
Silnik M15A-FKS: Optymalnà
sprawnoÊç silnika uzyskuje si´,
stosujàc benzyn´ bezo∏owiowà
premium o liczbie oktanowej co
najmniej 95.
óPoza obszarem Unii Europej-
skiej:
Nale˝y stosowaç wy∏àcznie
benzyn´ bezo∏owiowà.
Silnik 1KR-FE: Optymalnà
sprawnoÊç silnika uzyskuje si´,
stosujàc benzyn´ bezo∏owiowà
premium o liczbie oktanowej co
najmniej 95.
Silnik M15A-FKS: Optymalnà
sprawnoÊç silnika uzyskuje si´,
stosujàc benzyn´ bezo∏owiowà
premium o liczbie oktanowej co
najmniej 95.
UWAGA
JakoÊç paliwa
Nie wolno stosowaç nieodpowiednie-
go paliwa. Nieodpowiednie paliwo
mo˝e doprowadziç do uszkodzenia
silnika.
Nie wolno stosowaç benzyny zawie-
rajàcej dodatki metaliczne, takie jak
zwiàzki manganu, ˝elaza lub o∏o-
wiu, w przeciwnym razie grozi to
uszkodzeniem silnika lub uk∏adu
kontroli emisji spalin.
Nie wolno dodawaç do benzyny
nieoryginalnych dodatków uszla-
chetniajàcych, zawierajàcych dodat-
ki metaliczne.
Na obszarze Unii Europejskiej: Nie
wolno stosowaç jako paliwa bioeta-
nolu wyst´pujàcego pod nazwami
„E50” lub „E85” lub innego paliwa
zawierajàcego du˝e iloÊci etanolu.
Stosowanie paliwa tego typu mo˝e
doprowadziç do uszkodzenia uk∏adu
paliwowego. W razie jakichkolwiek
wàtpliwoÊci nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem.
31 YARIS OMK0001E v2 9/6/20 10:09 Page 420
