TOYOTA YARIS HATCHBACK 2021 Návod na použití (in Czech)

161
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-2. Jízdní postupy
Jízda

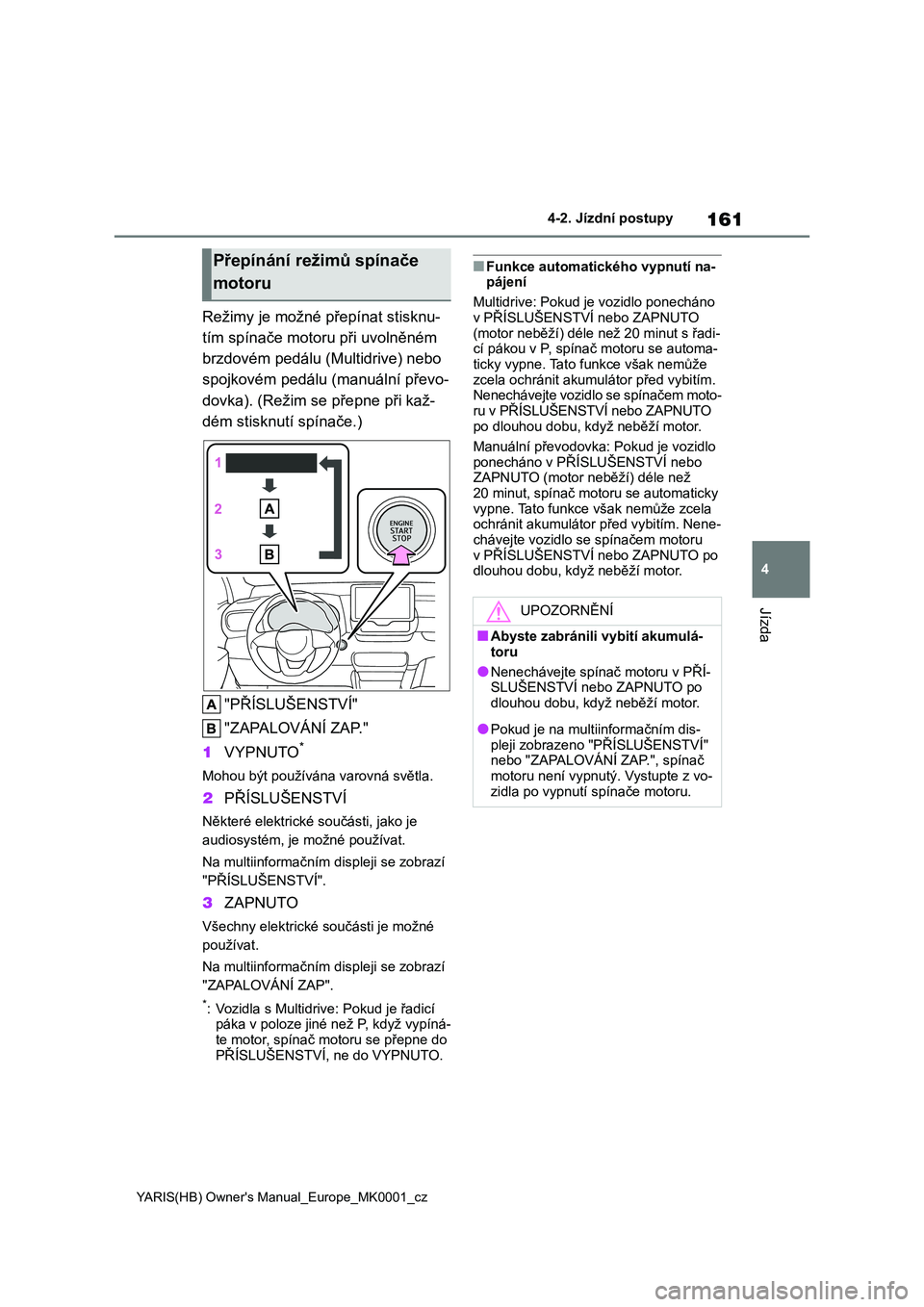

Režimy je možné přepínat stisknu-
tím spínače motoru při uvolněném
brzdovém pedálu (Multidrive) nebo
spojkovém pedálu (manuální převo-
dovka). (Režim se přepne při kaž-
dém stisknutí spínače.)
"PŘÍSLUŠENSTVÍ"
"ZAPALOVÁNÍ ZAP."
1 VYPNUTO*
Mohou být používána varovná světla.
2PŘÍSLUŠENSTVÍ
Některé elektrické součásti, jako je
audiosystém, je možné používat.
Na multiinformačním displeji se zobrazí
"PŘÍSLUŠENSTVÍ".
3 ZAPNUTO
Všechny elektrické součásti je možné
používat.
Na multiinformačním displeji se zobrazí
"ZAPALOVÁNÍ ZAP".
*: Vozidla s Multidriv e: Pokud je řadicí páka v poloze jiné než P, když vypíná-
te motor, spínač motoru se přepne do
PŘÍSLUŠENSTVÍ, ne do VYPNUTO.
■Funkce automatického vypnutí na- pájení
Multidrive: Pokud je vozidlo ponecháno
v PŘÍSLUŠENSTVÍ nebo ZAPNUTO (motor neběží) déle než 20 minut s řadi-
cí pákou v P, spínač motoru se automa-
ticky vypne. Tato f unkce však nemůže zcela ochránit akumul átor před vybitím.
Nenechávejte vozidlo se spínačem moto-
ru v PŘÍSLUŠENST VÍ nebo ZAPNUTO po dlouhou dobu, když neběží motor.
Manuální převodovka: Pokud je vozidlo
ponecháno v PŘÍSLUŠENSTVÍ nebo ZAPNUTO (motor neběží) déle než
20 minut, spínač motoru se automaticky
vypne. Tato funkce však nemůže zcela ochránit akumulátor před vybitím. Nene-
chávejte vozidlo se spínačem motoru
v PŘÍSLUŠENSTVÍ nebo ZAPNUTO po dlouhou dobu, když neběží motor.
Přepínání režimů spínače
motoru
UPOZORNĚNÍ
■Abyste zabránili vybití akumulá-
toru
●Nenechávejte spínač motoru v PŘÍ- SLUŠENSTVÍ nebo ZAPNUTO po
dlouhou dobu, když neběží motor.
●Pokud je na multiinformačním dis-
pleji zobrazeno "PŘÍSLUŠENSTVÍ"
nebo "ZAPALOVÁNÍ ZAP.", spínač motoru není vypnutý. Vystupte z vo-
zidla po vypnutí spínače motoru.

162
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-2. Jízdní postupy

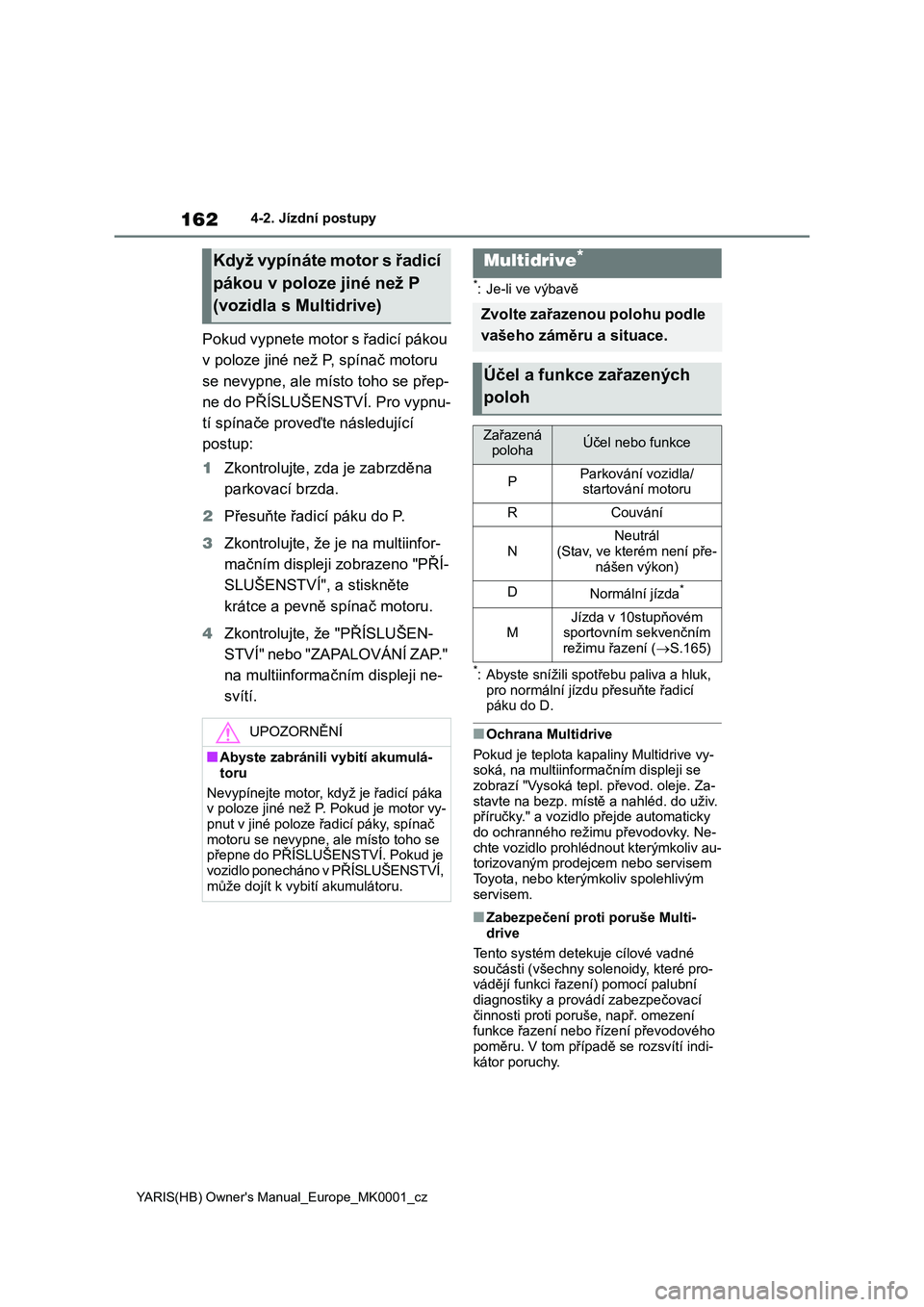

Pokud vypnete motor s řadicí pákou
v poloze jiné než P, spínač motoru
se nevypne, ale místo toho se přep-
ne do PŘÍSLUŠENSTVÍ. Pro vypnu-
tí spínače proveďte následující
postup:
1 Zkontrolujte, zda je zabrzděna
parkovací brzda.
2 Přesuňte řadicí páku do P.
3 Zkontrolujte, že je na multiinfor-
mačním displeji zobrazeno "PŘÍ-
SLUŠENSTVÍ", a stiskněte
krátce a pevně spínač motoru.
4 Zkontrolujte, že "PŘÍSLUŠEN-
STVÍ" nebo "ZAPALOVÁNÍ ZAP."
na multiinformačn ím displeji ne-
svítí.
*: Je-li ve výbavě
*: Abyste snížili spot řebu paliva a hluk,
pro normální jízdu přesuňte řadicí
páku do D.
■Ochrana Multidrive
Pokud je teplota kapaliny Multidrive vy- soká, na multiinformačním displeji se
zobrazí "Vysoká tepl. převod. oleje. Za-
stavte na bezp. míst ě a nahléd. do uživ.
příručky." a vozidlo přejde automaticky do ochranného režimu převodovky. Ne-
chte vozidlo prohlédnout kterýmkoliv au-
torizovaným prodejcem nebo servisem Toyota, nebo kterým koliv spolehlivým
servisem.
■Zabezpečení proti poruše Multi-
drive
Tento systém detekuje cílové vadné
součásti (všechny solenoidy, které pro-
vádějí funkci řaze ní) pomocí palubní diagnostiky a provádí zabezpečovací
činnosti proti poruše, např. omezení
funkce řazení nebo řízení převodového poměru. V tom případě se rozsvítí indi-
kátor poruchy.
Když vypínáte motor s řadicí
pákou v poloze jiné než P
(vozidla s Multidrive)
UPOZORNĚNÍ
■Abyste zabránili vybití akumulá-
toru
Nevypínejte motor, když je řadicí páka v poloze jiné než P. Pokud je motor vy-
pnut v jiné poloze řadicí páky, spínač
motoru se nevypne, ale místo toho se přepne do PŘÍSLUŠENSTVÍ. Pokud je
vozidlo ponecháno v PŘÍSLUŠENSTVÍ,
může dojít k vybití akumulátoru.
Multidrive*
Zvolte zařazenou polohu podle
vašeho záměru a situace.
Účel a funkce zařazených
poloh
Zařazená
polohaÚčel nebo funkce
PParkování vozidla/ startování motoru
RCouvání
N
Neutrál
(Stav, ve kterém není pře-
nášen výkon)
DNormální jízda*
MJízda v 10stupňovém sportovním sekvenčním
režimu řazení ( S.165)

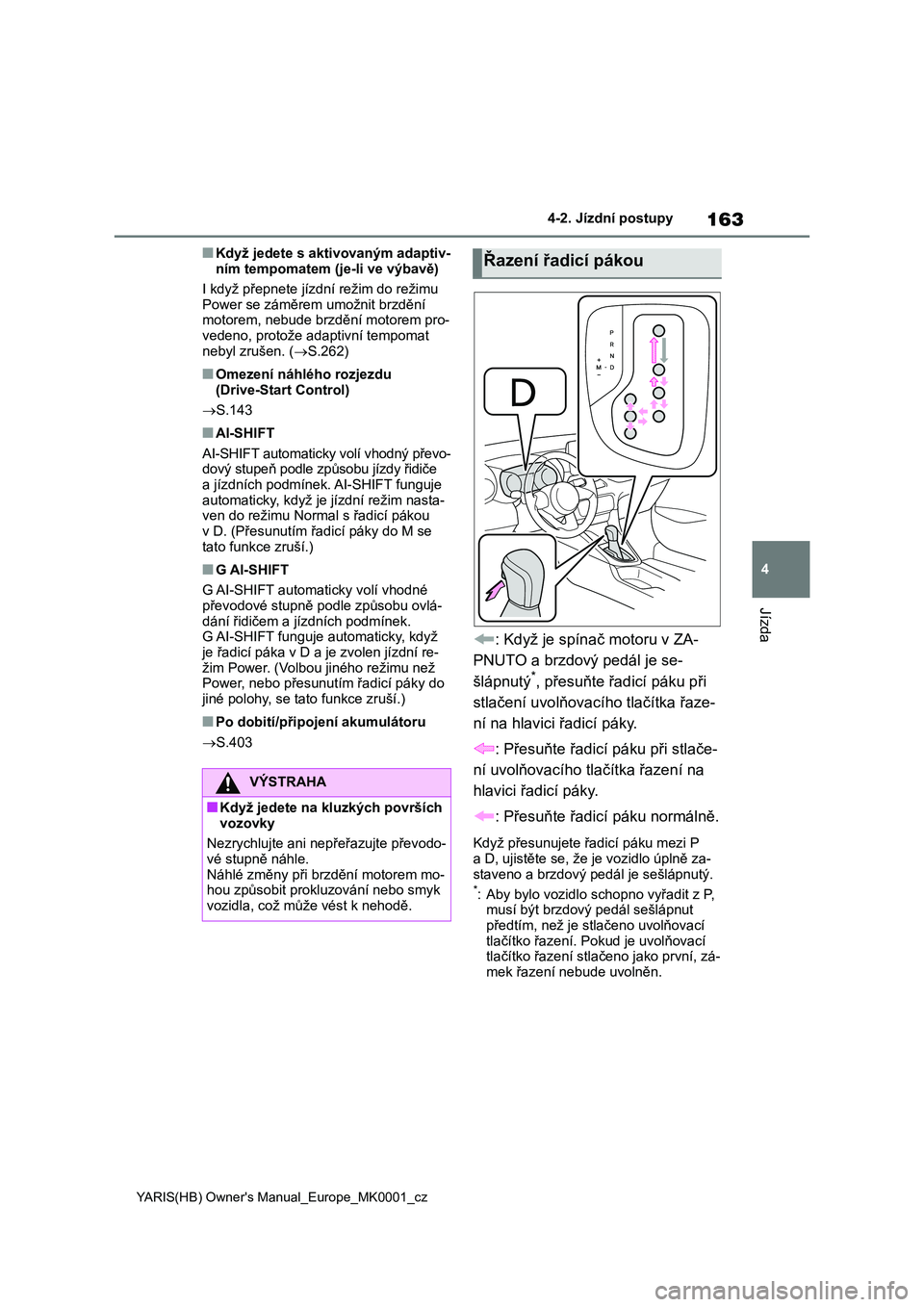

163
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-2. Jízdní postupy
Jízda
■Když jedete s aktivovaným adaptiv-
ním tempomatem (je-li ve výbavě)
I když přepnete jízdní režim do režimu
Power se záměrem umožnit brzdění
motorem, nebude brzdění motorem pro- vedeno, protože adaptivní tempomat
nebyl zrušen. ( S.262)
■Omezení náhlého rozjezdu
(Drive-Start Control)
 S.143
■AI-SHIFT
AI-SHIFT automaticky volí vhodný převo-
dový stupeň podle způsobu jízdy řidiče a jízdních podmínek. AI-SHIFT funguje
automaticky, když je j ízdní režim nasta-
ven do režimu Normal s řadicí pákou v D. (Přesunutím ř adicí páky do M se
tato funkce zruší.)
■G AI-SHIFT
G AI-SHIFT automaticky volí vhodné převodové stupně podle způsobu ovlá-
dání řidičem a jízdních podmínek.
G AI-SHIFT funguje automaticky, když je řadicí páka v D a je zvolen jízdní re-
žim Power. (Volbou jiného režimu než
Power, nebo přesunutím řadicí páky do jiné polohy, se tato funkce zruší.)
■Po dobití/připojení akumulátoru
 S.403
: Když je spínač motoru v ZA-
PNUTO a brzdový pedál je se-
šlápnutý*, přesuňte řadicí páku při
stlačení uvolňovacího tlačítka řaze-
ní na hlavici řadicí páky.
: Přesuňte řadicí páku při stlače-
ní uvolňovacího tlačítka řazení na
hlavici řadicí páky.
: Přesuňte řadic í páku normálně.
Když přesunujete řadicí páku mezi P
a D, ujistěte se, že je vozidlo úplně za-
staveno a brzdový pedál je sešlápnutý.*: Aby bylo vozidlo schopno vyřadit z P,
musí být brzdový pedál sešlápnut
předtím, než je stlačeno uvolňovací tlačítko řazení. Pokud je uvolňovací
tlačítko řazení stlačeno jako první, zá-
mek řazení nebude uvolněn.
VÝSTRAHA
■Když jedete na kluzkých površích
vozovky
Nezrychlujte ani nepřeřazujte převodo-
vé stupně náhle.
Náhlé změny při brzdění motorem mo- hou způsobit prokluzování nebo smyk
vozidla, což může vést k nehodě.
Řazení řadicí pákou

164
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-2. Jízdní postupy

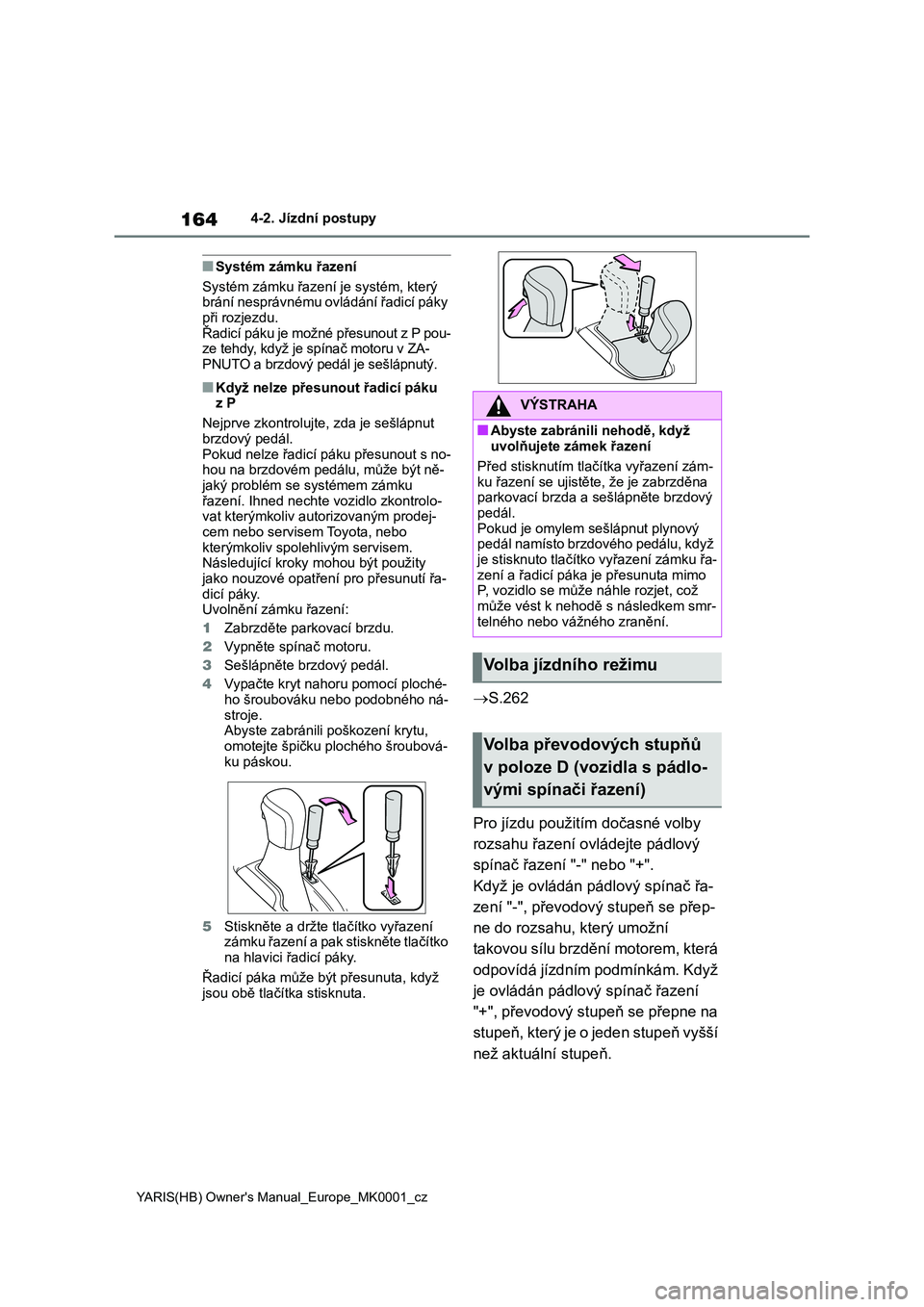

■Systém zámku řazení
Systém zámku řazení je systém, který
brání nesprávnému ovládání řadicí páky
při rozjezdu. Řadicí páku je možné přesunout z P pou-
ze tehdy, když je s pínač motoru v ZA-
PNUTO a brzdový pedál je sešlápnutý.
■Když nelze přesunout řadicí páku z P
Nejprve zkontrolujte, zda je sešlápnut
brzdový pedál. Pokud nelze řadicí páku přesunout s no-
hou na brzdovém pedálu, může být ně-
jaký problém se systémem zámku řazení. Ihned nechte vozidlo zkontrolo-
vat kterýmkoliv aut orizovaným prodej-
cem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Následující kroky mohou být použity
jako nouzové opatřen í pro přesunutí řa- dicí páky.
Uvolnění zámku řazení:
1 Zabrzděte parkovací brzdu.
2 Vypněte spínač motoru.
3 Sešlápněte brzdový pedál.
4 Vypačte kryt nahoru pomocí ploché-
ho šroubováku nebo podobného ná- stroje.
Abyste zabránili poškození krytu,
omotejte špičku plochého šroubová- ku páskou.
5 Stiskněte a držte tlačítko vyřazení
zámku řazení a pak stiskněte tlačítko na hlavici řadicí páky.
Řadicí páka může být přesunuta, když
jsou obě tlačítka stisknuta.
 S.262
Pro jízdu použitím dočasné volby
rozsahu řazení ovládejte pádlový
spínač řazení "-" nebo "+".
Když je ovládán pádlový spínač řa-
zení "-", převodový stupeň se přep-
ne do rozsahu, který umožní
takovou sílu brzdění motorem, která
odpovídá jízdním podmínkám. Když
je ovládán pádlový spínač řazení
"+", převodový stupeň se přepne na
stupeň, který je o jeden stupeň vyšší
než aktuální stupeň.
VÝSTRAHA
■Abyste zabránili nehodě, když uvolňujete zámek řazení
Před stisknutím tlačítka vyřazení zám-
ku řazení se ujistěte, že je zabrzděna parkovací brzda a sešlápněte brzdový
pedál.
Pokud je omylem sešlápnut plynový pedál namísto brzdového pedálu, když
je stisknuto tlačítko vyřazení zámku řa-
zení a řadicí páka je přesunuta mimo P, vozidlo se může náhle rozjet, což
může vést k nehodě s následkem smr-
telného nebo vážného zranění.
Volba jízdního režimu
Volba převodových stupňů
v poloze D (vozidla s pádlo-
vými spínači řazení)

165
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-2. Jízdní postupy
Jízda

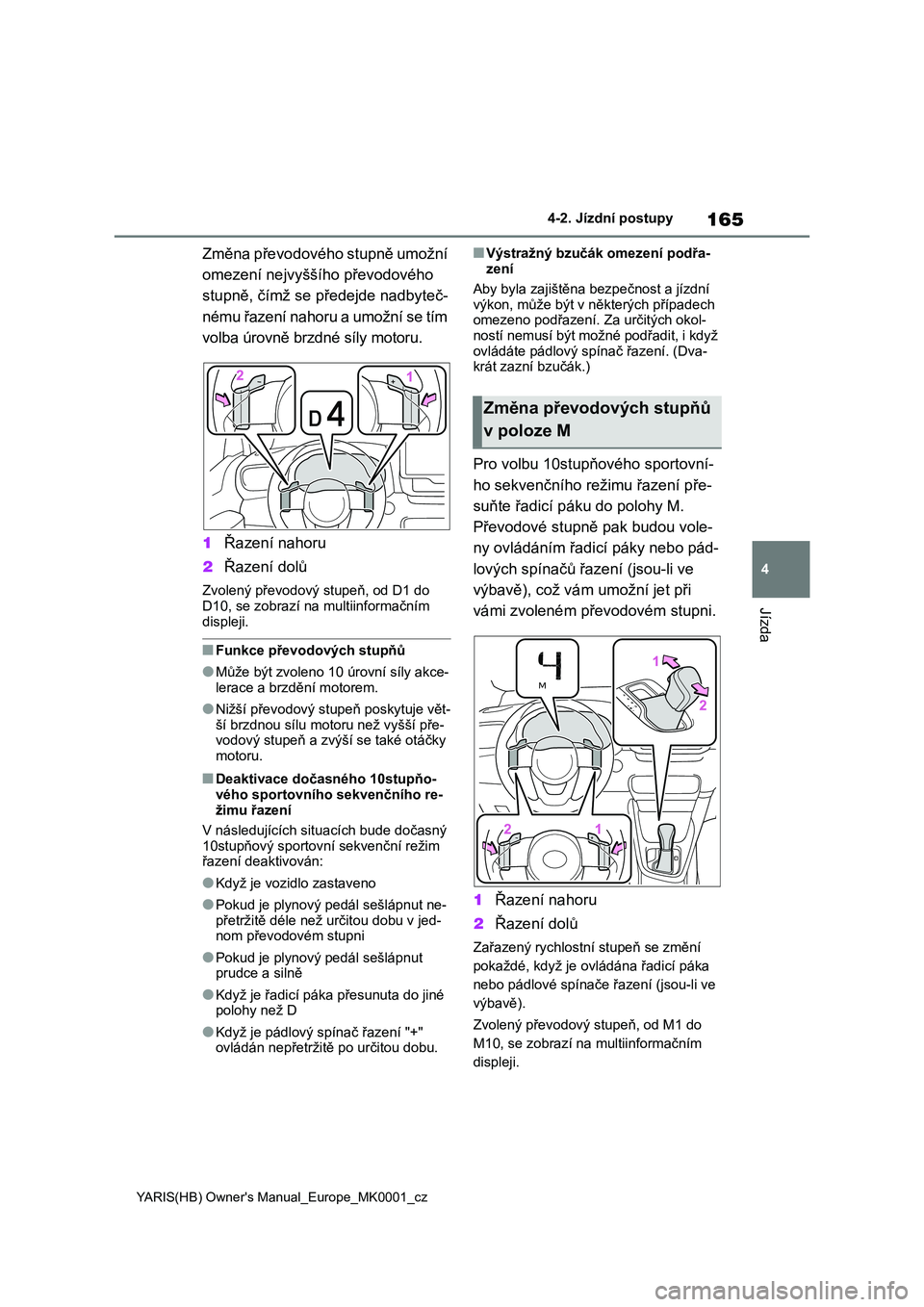

Změna převodového stupně umožní
omezení nejvyššího převodového
stupně, čímž se předejde nadbyteč-
nému řazení nahoru a umožní se tím
volba úrovně brzdné síly motoru.
1 Řazení nahoru
2 Řazení dolů
Zvolený převodový stupeň, od D1 do
D10, se zobrazí na multiinformačním
displeji.
■Funkce převodových stupňů
●Může být zvoleno 10 úrovní síly akce-
lerace a brzdění motorem.
●Nižší převodový st upeň poskytuje vět-
ší brzdnou sílu mo toru než vyšší pře-
vodový stupeň a zv ýší se také otáčky motoru.
■Deaktivace dočasného 10stupňo-
vého sportovního sekvenčního re-
žimu řazení
V následujících sit uacích bude dočasný
10stupňový sportovní sekvenční režim
řazení deaktivován:
●Když je vozidlo zastaveno
●Pokud je plynový pedál sešlápnut ne- přetržitě déle než u rčitou dobu v jed-
nom převodovém stupni
●Pokud je plynový pedál sešlápnut
prudce a silně
●Když je řadicí páka přesunuta do jiné
polohy než D
●Když je pádlový spínač řazení "+"
ovládán nepřetržit ě po určitou dobu.
■Výstražný bzučák omezení podřa-
zení
Aby byla zajištěna bezpečnost a jízdní
výkon, může být v některých případech
omezeno podřazení. Za určitých okol- ností nemusí být možné podřadit, i když
ovládáte pádlový spínač řazení. (Dva-
krát zazní bzučák.)
Pro volbu 10stupňo vého sportovní-
ho sekvenčního režimu řazení pře-
suňte řadicí pák u do polohy M.
Převodové stupně pak budou vole-
ny ovládáním řadicí páky nebo pád-
lových spínačů řazení (jsou-li ve
výbavě), což vám umožní jet při
vámi zvoleném převodovém stupni.
1 Řazení nahoru
2 Řazení dolů
Zařazený rychlostní stupeň se změní
pokaždé, když je ovládána řadicí páka
nebo pádlové spínače řa zení (jsou-li ve
výbavě).
Zvolený převodový stupeň, od M1 do
M10, se zobrazí na multiinformačním
displeji.
Změna převodových stupňů
v poloze M

166
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-2. Jízdní postupy

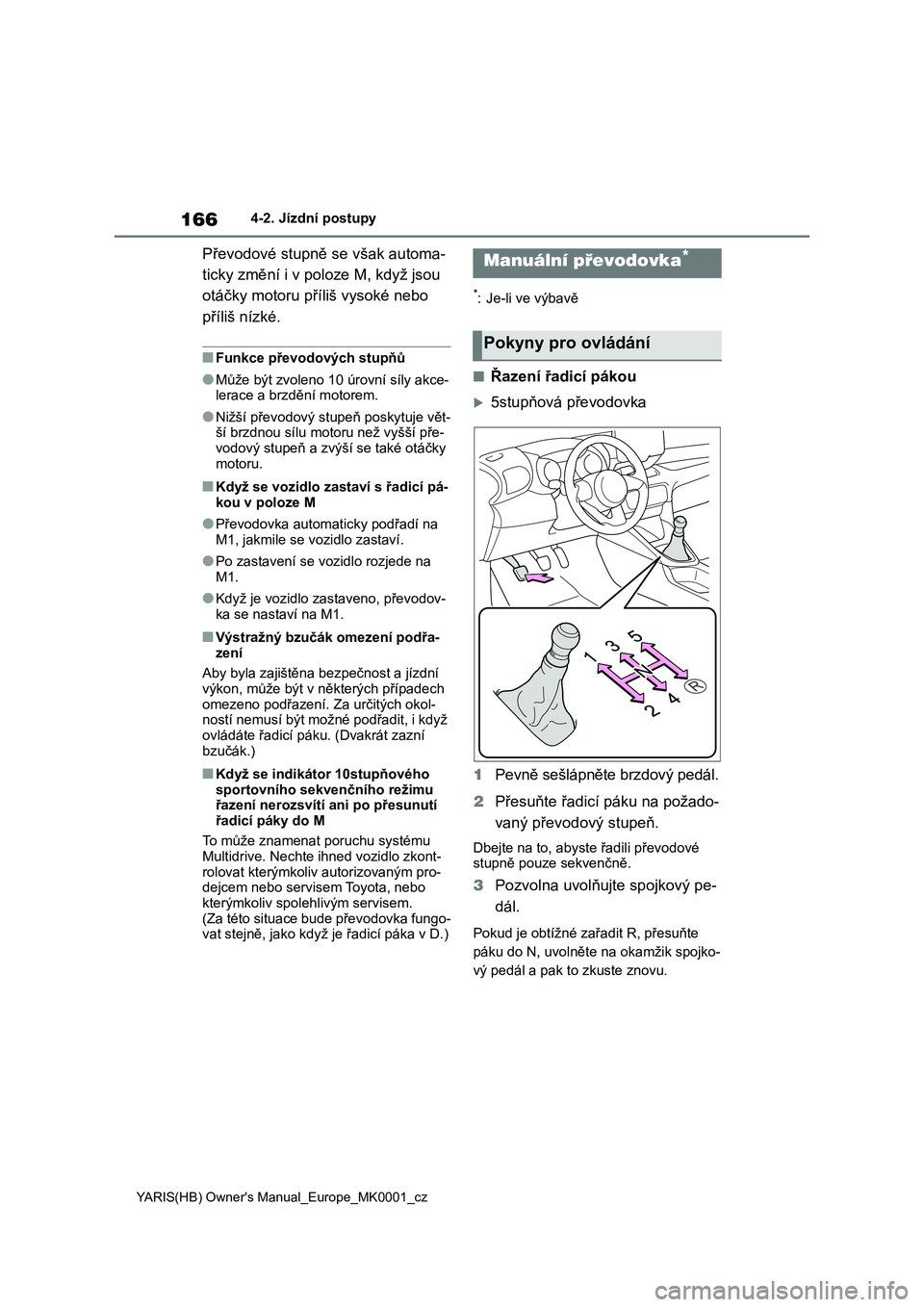

Převodové stupně se však automa-
ticky změní i v poloze M, když jsou
otáčky motoru příliš vysoké nebo
příliš nízké.
■Funkce převodových stupňů
●Může být zvoleno 10 úrovní síly akce-
lerace a brzdění motorem.
●Nižší převodový st upeň poskytuje vět-
ší brzdnou sílu mo toru než vyšší pře-
vodový stupeň a zv ýší se také otáčky motoru.
■Když se vozidlo zastaví s řadicí pá-
kou v poloze M
●Převodovka automaticky podřadí na
M1, jakmile se vozidlo zastaví.
●Po zastavení se vozidlo rozjede na
M1.
●Když je vozidlo zastaveno, převodov-
ka se nastaví na M1.
■Výstražný bzučák omezení podřa-
zení
Aby byla zajištěna bezpečnost a jízdní
výkon, může být v některých případech
omezeno podřazení. Za určitých okol- ností nemusí být možné podřadit, i když
ovládáte řadicí páku. (Dvakrát zazní
bzučák.)
■Když se indikátor 10stupňového
sportovního sekvenčního režimu řazení nerozsvítí a ni po přesunutí
řadicí páky do M
To může znamenat poruchu systému Multidrive. Nechte ihned vozidlo zkont-
rolovat kterýmkoliv autorizovaným pro-
dejcem nebo servis em Toyota, nebo kterýmkoliv spolehlivým servisem.
(Za této situace bude převodovka fungo-
vat stejně, jako když je řadicí páka v D.)
*: Je-li ve výbavě
■Řazení řadicí pákou
5stupňová převodovka
1 Pevně sešlápněte brzdový pedál.
2 Přesuňte řadicí páku na požado-
vaný převodový stupeň.
Dbejte na to, abys te řadili převodové
stupně pouze sekvenčně.
3 Pozvolna uvolňujte spojkový pe-
dál.
Pokud je obtížné zařadit R, přesuňte
páku do N, uvolněte na okamžik spojko-
vý pedál a pak to zkuste znovu.
Manuální převodovka*
Pokyny pro ovládání

167
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz

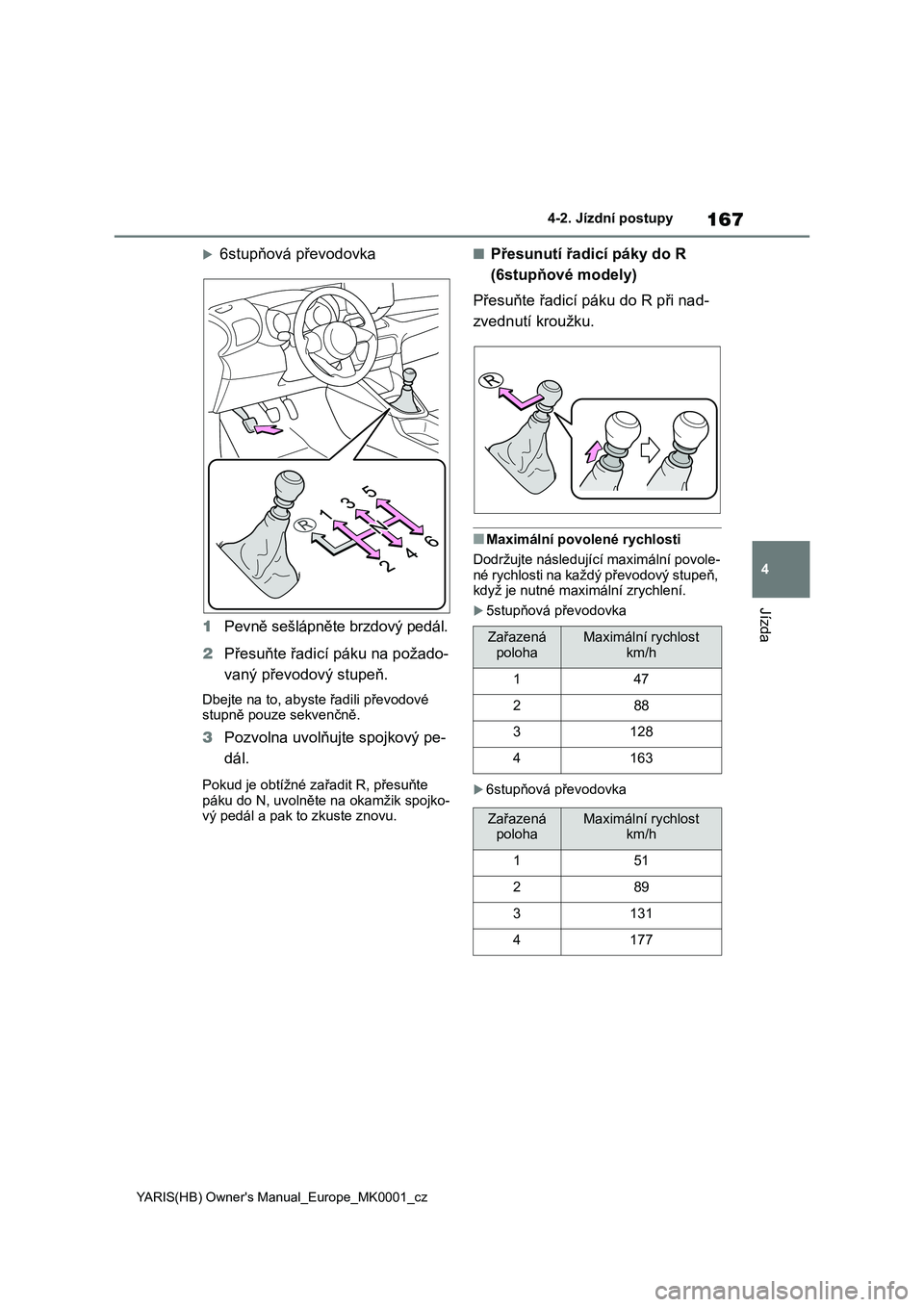

4-2. Jízdní postupy
Jízda
6stupňová převodovka
1 Pevně sešlápněte brzdový pedál.
2 Přesuňte řadicí páku na požado-
vaný převodový stupeň.
Dbejte na to, abyste řadili převodové stupně pouze sekvenčně.
3 Pozvolna uvolňujte spojkový pe-
dál.
Pokud je obtížné zařadit R, přesuňte
páku do N, uvolněte na okamžik spojko-
vý pedál a pak to zkuste znovu.
■Přesunutí řadicí páky do R
(6stupňové modely)
Přesuňte řadicí páku do R při nad-
zvednutí kroužku.
■Maximální povolené rychlosti
Dodržujte následující maximální povole-
né rychlosti na každý převodový stupeň, když je nutné maxim ální zrychlení.
5stupňová převodovka
6stupňová převodovka
Zařazená
poloha
Maximální rychlost
km/h
147
288
3128
4163
Zařazená
poloha
Maximální rychlost
km/h
151
289
3131
4177

168
YARIS(HB) Owner's Manual_Europe_MK0001_cz

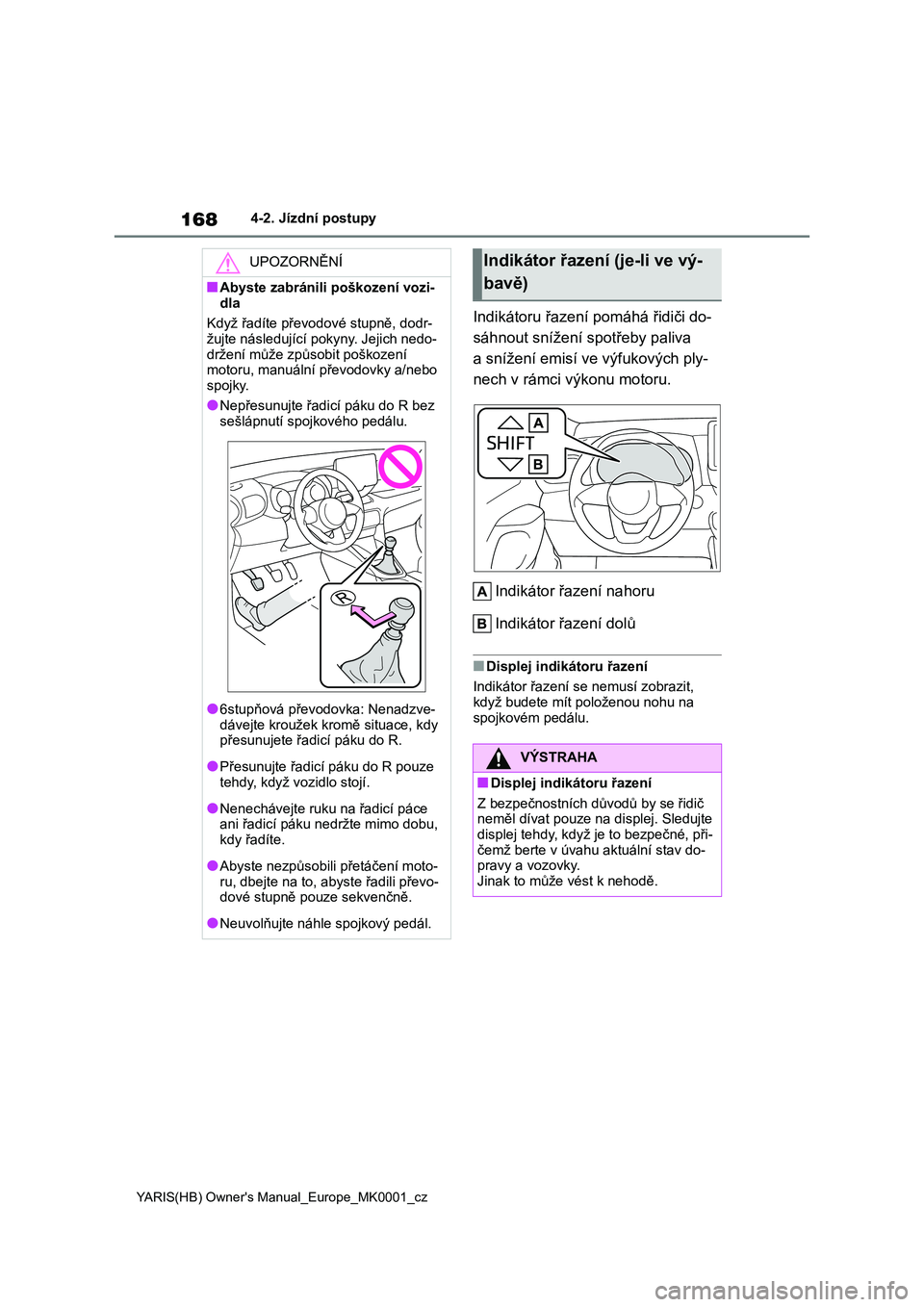

4-2. Jízdní postupy
Indikátoru řazení pomáhá řidiči do-
sáhnout snížení spotřeby paliva
a snížení emisí ve výfukových ply-
nech v rámci výkonu motoru.
Indikátor řazení nahoru
Indikátor řazení dolů
■Displej indikátoru řazení
Indikátor řazení se nemusí zobrazit, když budete mít položenou nohu na
spojkovém pedálu.
UPOZORNĚNÍ
■Abyste zabránili poškození vozi-
dla
Když řadíte převodové stupně, dodr- žujte následující pokyny. Jejich nedo-
držení může způs obit poškození
motoru, manuální p řevodovky a/nebo spojky.
●Nepřesunujte řadicí páku do R bez
sešlápnutí spojkového pedálu.
●6stupňová převodovka: Nenadzve-
dávejte kroužek kromě situace, kdy přesunujete řadicí páku do R.
●Přesunujte řadicí páku do R pouze tehdy, když vozidlo stojí.
●Nenechávejte ruku na řadicí páce ani řadicí páku nedržte mimo dobu,
kdy řadíte.
●Abyste nezpůsobili přetáčení moto-
ru, dbejte na to, ab yste řadili převo-
dové stupně pouze sekvenčně.
●Neuvolňujte náhle spojkový pedál.
Indikátor řazení (je-li ve vý-
bavě)
VÝSTRAHA
■Displej indikátoru řazení
Z bezpečnostních d ůvodů by se řidič neměl dívat pouze na displej. Sledujte
displej tehdy, když je to bezpečné, při-
čemž berte v úvahu aktuální stav do- pravy a vozovky.
Jinak to může vést k nehodě.

169
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz

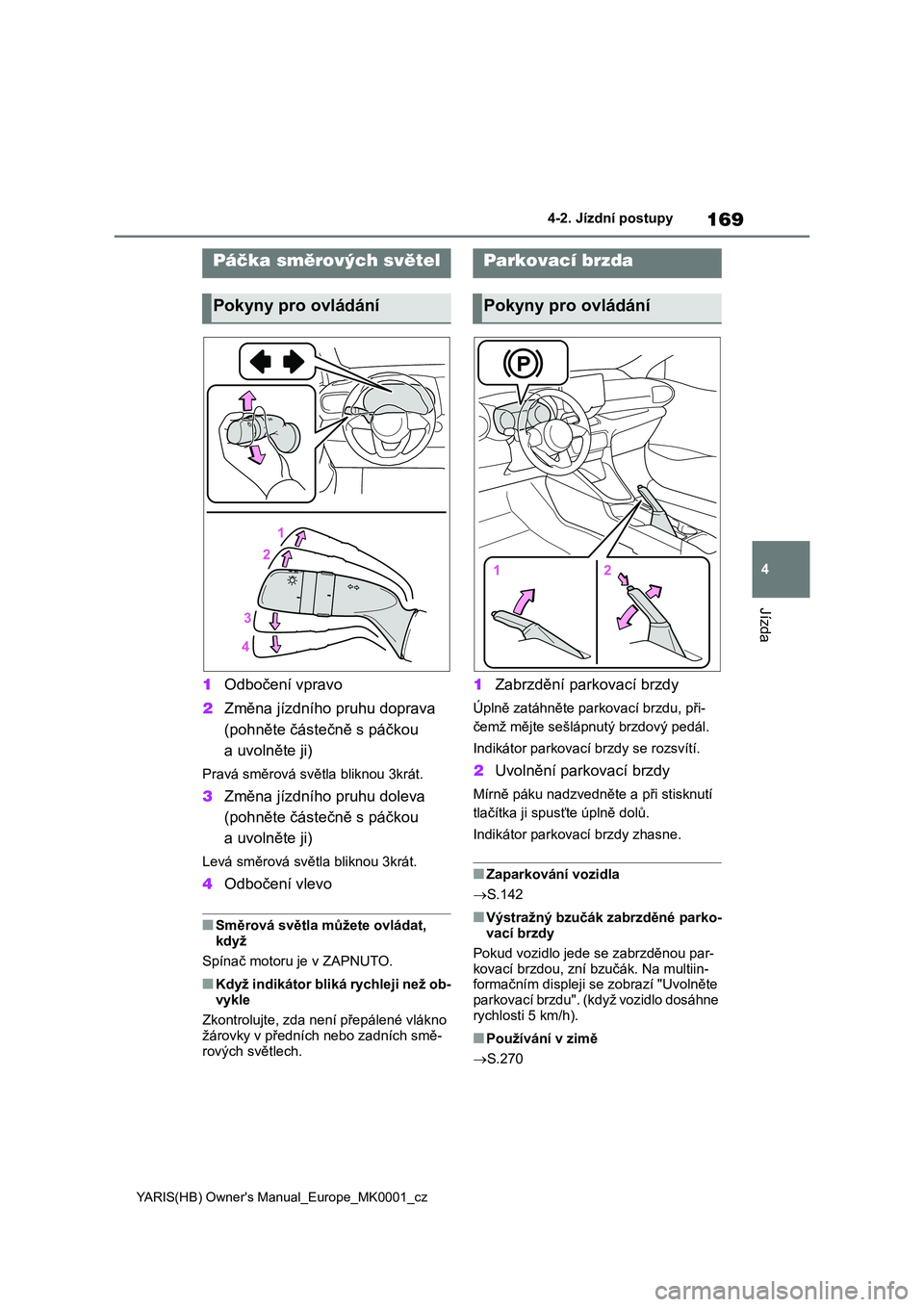

4-2. Jízdní postupy
Jízda
1Odbočení vpravo
2 Změna jízdního pruhu doprava
(pohněte částečně s páčkou
a uvolněte ji)
Pravá směrová světla bliknou 3krát.
3 Změna jízdního pruhu doleva
(pohněte částečně s páčkou
a uvolněte ji)
Levá směrová světla bliknou 3krát.
4 Odbočení vlevo
■Směrová světla můžete ovládat, když
Spínač motoru je v ZAPNUTO.
■Když indikátor bliká rychleji než ob-
vykle
Zkontrolujte, zda není přepálené vlákno
žárovky v předních nebo zadních smě-
rových světlech.
1 Zabrzdění parkovací brzdy
Úplně zatáhněte parkovací brzdu, při-
čemž mějte sešlápnutý brzdový pedál.
Indikátor parkovac í brzdy se rozsvítí.
2Uvolnění parkovací brzdy
Mírně páku nadzvedněte a při stisknutí
tlačítka ji spusťte úplně dolů.
Indikátor parkovací brzdy zhasne.
■Zaparkování vozidla
 S.142
■Výstražný bzučák zabrzděné parko-
vací brzdy
Pokud vozidlo jede se zabrzděnou par- kovací brzdou, zní bz učák. Na multiin-
formačním displeji se zobrazí "Uvolněte
parkovací brzdu". (když vozidlo dosáhne rychlosti 5 km/h).
■Používání v zimě
 S.270
Páčka směrových světel
Pokyny pro ovládání
Parkovací brzda
Pokyny pro ovládání

170
YARIS(HB) Owner's Manual_Europe_MK0001_cz

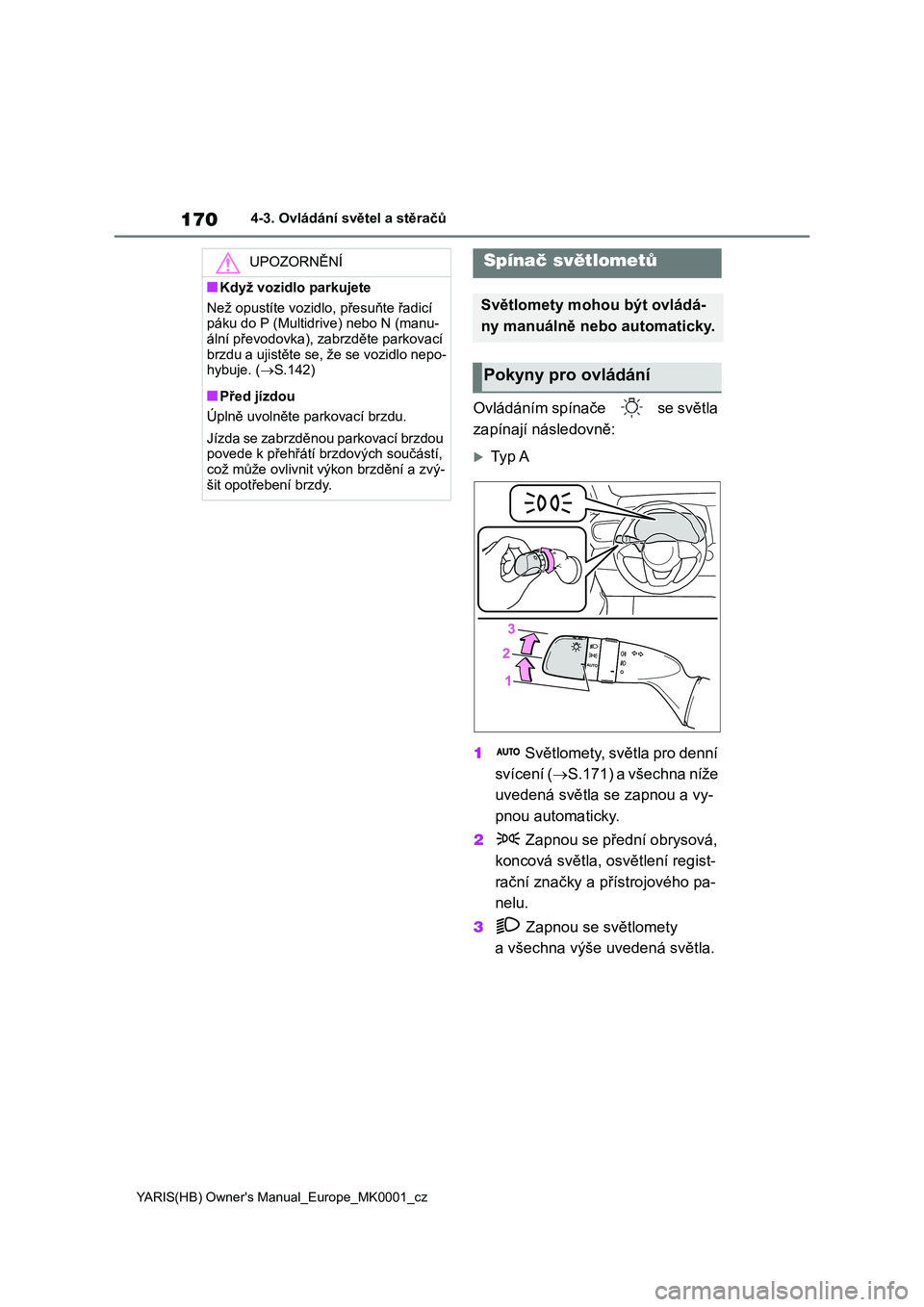

4-3. Ovládání světel a stěračů
4-3.Ovládání světel a stěračů
Ovládáním spínače se světla
zapínají následovně:
Ty p A
1 Světlomety, světla pro denní
svícení ( S . 1 7 1 ) a v š e c h n a n í ž e
uvedená světla se zapnou a vy-
pnou automaticky.
2 Zapnou se přední obrysová,
koncová světla, osvětlení regist-
rační značky a přístrojového pa-
nelu.
3 Zapnou se světlomety
a všechna výše uvedená světla.
UPOZORNĚNÍ
■Když vozidlo parkujete
Než opustíte vozidlo , přesuňte řadicí
páku do P (Multidrive) nebo N (manu- ální převodovka), zabrzděte parkovací
brzdu a ujistěte se, že se vozidlo nepo-
hybuje. ( S.142)
■Před jízdou
Úplně uvolněte parkovací brzdu.
Jízda se zabrzděnou parkovací brzdou
povede k přehřátí brzdových součástí,
což může ovlivnit výkon brzdění a zvý- šit opotřebení brzdy.
Spínač světlometů
Světlomety mohou být ovládá-
ny manuálně nebo automaticky.
Pokyny pro ovládání
