TOYOTA YARIS HATCHBACK 2021 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2021, Model line: YARIS HATCHBACK, Model: TOYOTA YARIS HATCHBACK 2021Pages: 568, velikost PDF: 21.18 MB
Page 411 of 568

411
8
YARIS(HB) Owner's Manual_Europe_MK0001_cz

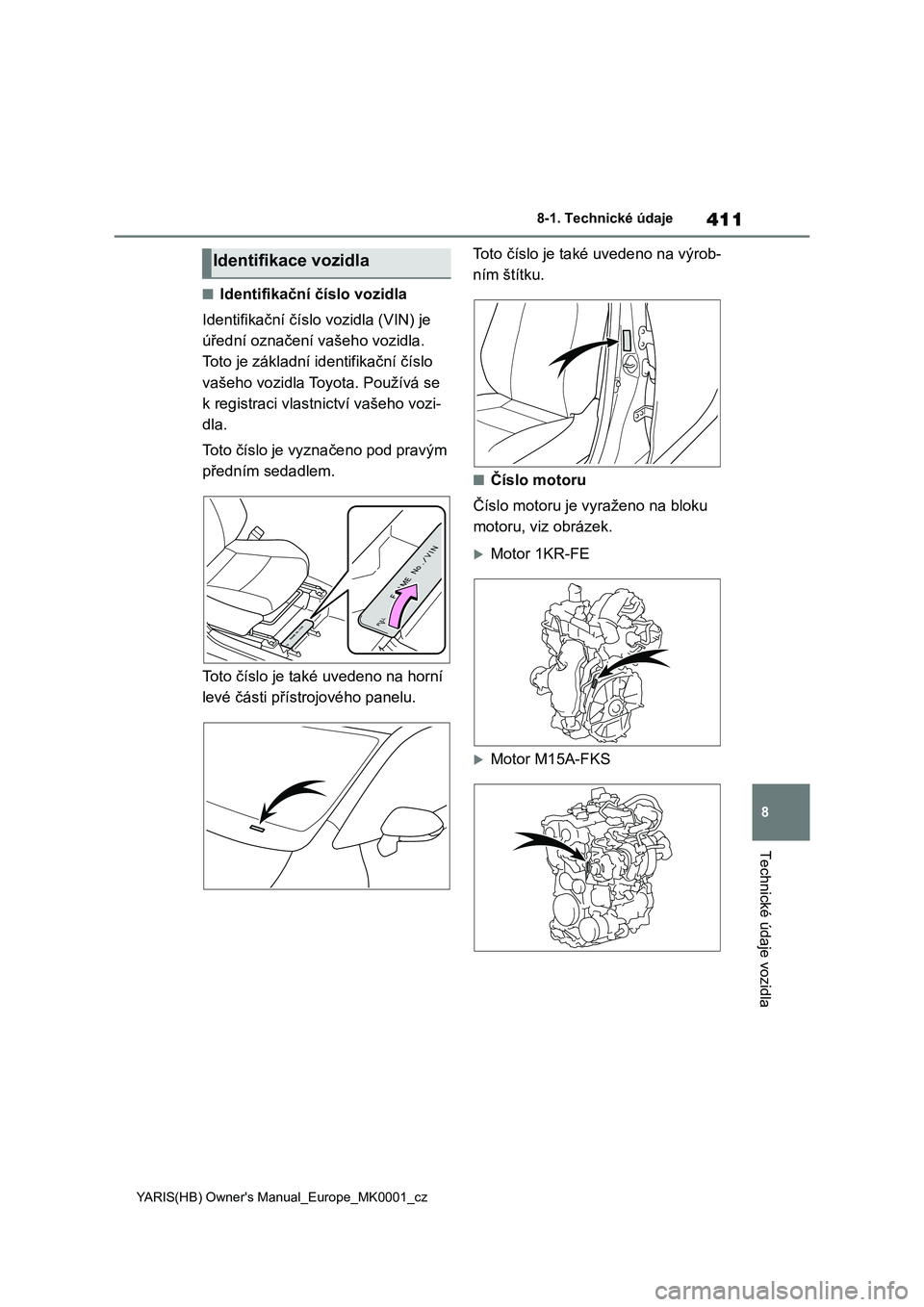

8-1. Technické údaje
Technické údaje vozidla
■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je
úřední označení vašeho vozidla.
Toto je základní identifikační číslo
vašeho vozidla Toyota. Používá se
k registraci vlastnictví vašeho vozi-
dla.
Toto číslo je vyznačeno pod pravým
předním sedadlem.
Toto číslo je také uvedeno na horní
levé části přístrojového panelu.
Toto číslo je také uvedeno na výrob-
ním štítku.
■Číslo motoru
Číslo motoru je vy raženo na bloku
motoru, viz obrázek.
Motor 1KR-FE
Motor M15A-FKS
Identifikace vozidla
Page 412 of 568

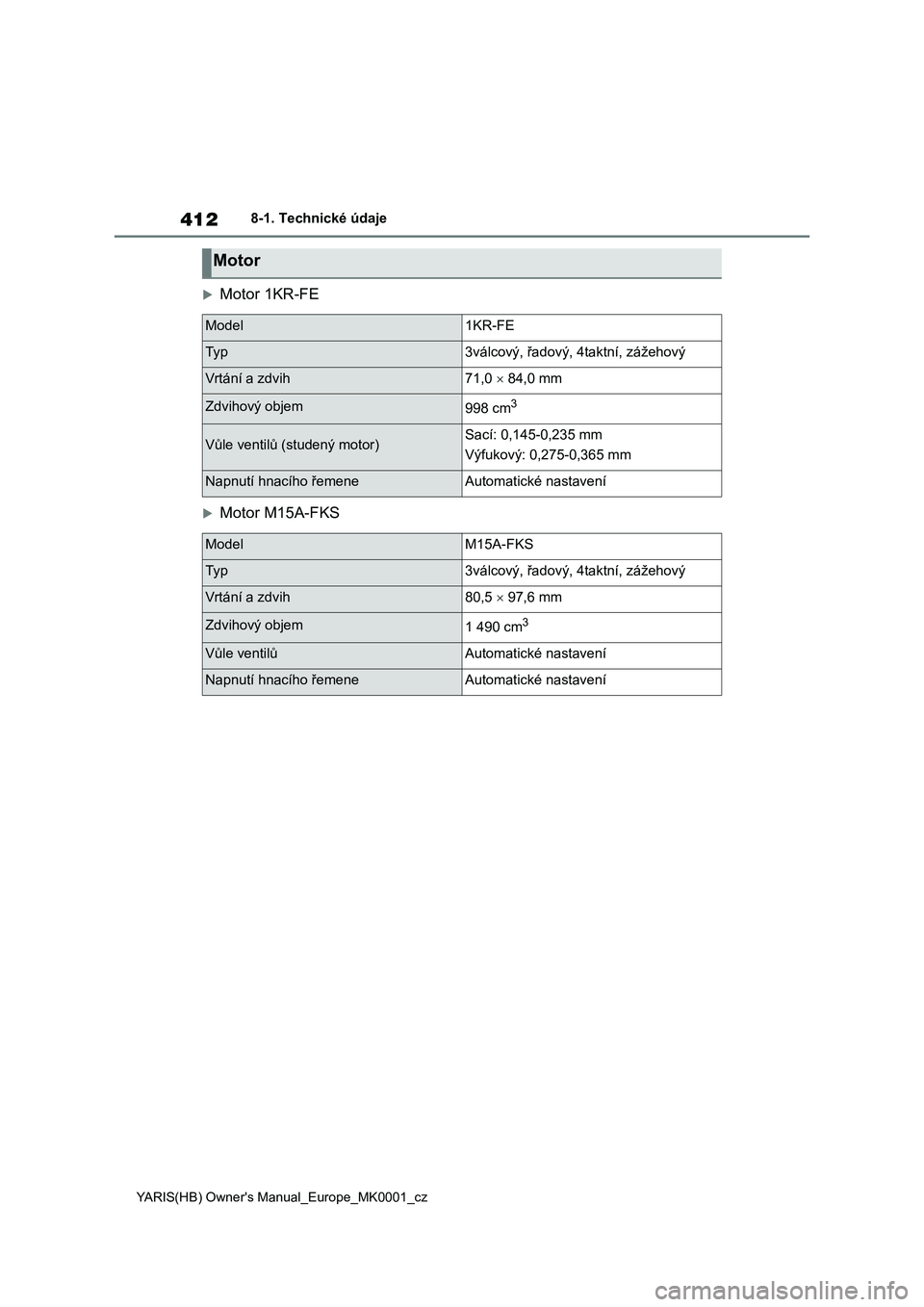

412
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
Motor 1KR-FE
Motor M15A-FKS
Motor
Model1KR-FE
Ty p3válcový, řadový, 4taktní, zážehový
Vrtání a zdvih71,0 84,0 mm
Zdvihový objem998 cm3
Vůle ventilů (studený motor)Sací: 0,145-0,235 mm
Výfukový: 0,275-0,365 mm
Napnutí hnacího řemeneAutomatické nastavení
ModelM15A-FKS
Ty p3válcový, řadový, 4taktní, zážehový
Vrtání a zdvih80,5 97,6 mm
Zdvihový objem1 490 cm3
Vůle ventilůAutomatické nastavení
Napnutí hnacího řemeneAutomatické nastavení
Page 413 of 568
![TOYOTA YARIS HATCHBACK 2021 Návod na použití (in Czech) 413
8
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
Technické údaje vozidla
■Objem oleje (Vypuštění a napl-
nění [Jmenovitý*])
*: Objem motorového oleje je referenč TOYOTA YARIS HATCHBACK 2021 Návod na použití (in Czech) 413
8
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
Technické údaje vozidla
■Objem oleje (Vypuštění a napl-
nění [Jmenovitý*])
*: Objem motorového oleje je referenč](/img/14/68828/w960_68828-412.png)
413
8
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
Technické údaje vozidla
■Objem oleje (Vypuštění a napl-
nění [Jmenovitý*])
*: Objem motorového oleje je referenční
množství, které se používá při výměně
motorového oleje. Zahřejte a vypněte
motor, počkejte déle než 5 minut
a zkontrolujte hladinu oleje na měrce.
■Volba motorového oleje
Benzínový motor
Ve vašem vozidle je použit olej
"Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej
"Toyota Genuine Motor Oil". Můžete
použít také jiný motorový olej stejné
kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API
třídy SN "Resource-Conserving"
nebo SN PLUS "Resource-Con-
serving"
0W-20 a 5W-30:
Vícerozsahový motorový olej API
třídy SL "Energy-Conserving", SM
"Energy-Conserving", SN "Resour-
ce-Conserving" nebo SN PLUS "Re-
source-Conserving", nebo ILSAC
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků
u čerpací stanice, použijte pouze palivo s jedním z následujících štítků.
Oblast EU:
Pouze bezolovnatý benzín odpovídající
Evropské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo
Motor 1KR-FE
95 nebo vyšší
Motor M15A-FKS 95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)
Vozidla bez zadního stěrače 40,0 litrů
Vozidla se zadním stěračem
42,0 litrů
Systém mazání
S filtrem
Motor 1KR-FE
2,8 litru
Motor M15A-FKS
3,4 litru
Bez filtru
Motor 1KR-FE
2,5 litru
Motor M15A-FKS
3,2 litru
Page 414 of 568

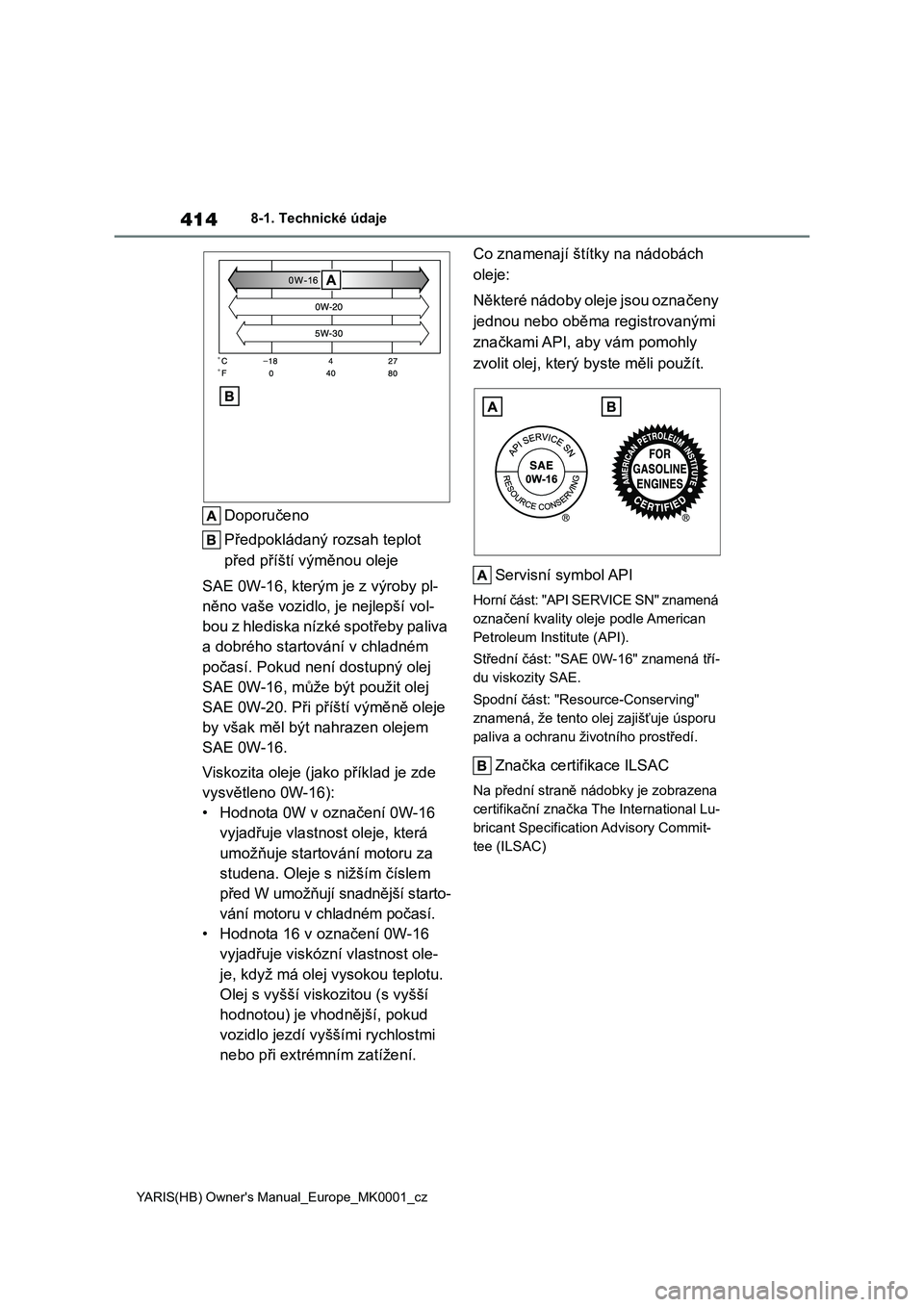

414
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
Doporučeno
Předpokládaný rozsah teplot
před příští výměnou oleje
SAE 0W-16, kterým je z výroby pl-
něno vaše vozidlo, je nejlepší vol-
bou z hlediska nízké spotřeby paliva
a dobrého startování v chladném
počasí. Pokud není dostupný olej
SAE 0W-16, může být použit olej
SAE 0W-20. Při příští výměně oleje
by však měl být nahrazen olejem
SAE 0W-16.
Viskozita oleje (ja ko příklad je zde
vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16
vyjadřuje vlastnost oleje, která
umožňuje startov ání motoru za
studena. Oleje s nižším číslem
před W umožňují snadnější starto-
vání motoru v chladném počasí.
• Hodnota 16 v označení 0W-16
vyjadřuje viskózní vlastnost ole-
je, když má olej vysokou teplotu.
Olej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud
vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
Co znamenají štítky na nádobách
oleje:
Některé nádoby oleje jsou označeny
jednou nebo oběma registrovanými
značkami API, aby vám pomohly
zvolit olej, který byste měli použít.
Servisní symbol API
Horní část: "API SERVICE SN" znamená
označení kvality oleje podle American
Petroleum Institute (API).
Střední část: "SAE 0W -16" znamená tří-
du viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu
paliva a ochranu ži votního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena
certifikační značka T he International Lu-
bricant Specification Advisory Commit-
tee (ILSAC)
Page 415 of 568

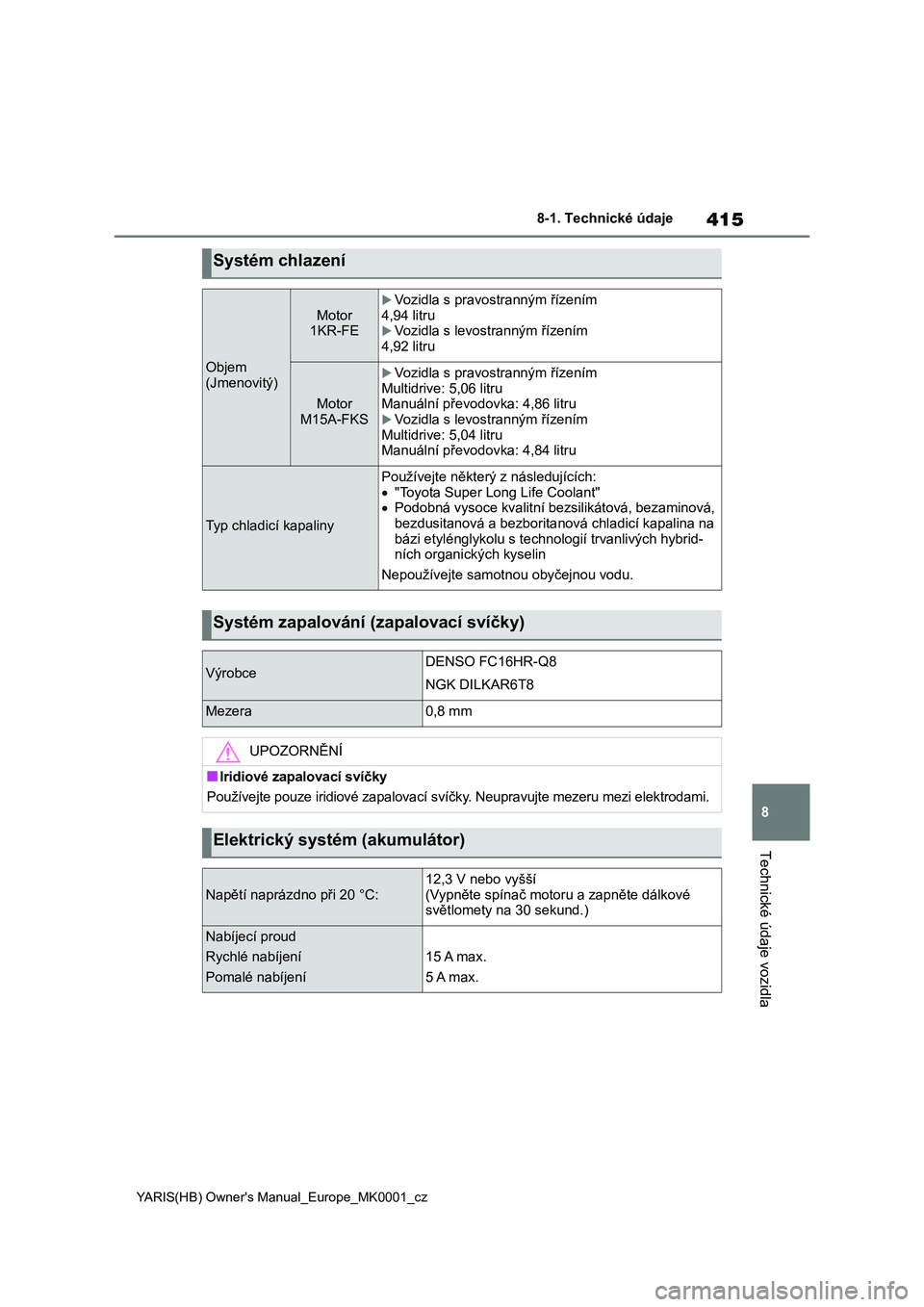

415
8
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
Technické údaje vozidla
Systém chlazení
Objem
(Jmenovitý)
Motor 1KR-FE
Vozidla s pravostranným řízením
4,94 litruVozidla s levost ranným řízením
4,92 litru
Motor M15A-FKS
Vozidla s pravostranným řízením
Multidrive: 5,06 litru
Manuální převodovka: 4,86 litruVozidla s levost ranným řízením
Multidrive: 5,04 litru
Manuální převodovka: 4,84 litru
Typ chladicí kapaliny
Používejte některý z následujících:
"Toyota Super Long Life Coolant" Podobná vysoce kvalitní bezsilikátová, bezaminová,
bezdusitanová a bezborita nová chladicí kapalina na
bázi etylénglykolu s technologií trvanlivých hybrid- ních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
VýrobceDENSO FC16HR-Q8
NGK DILKAR6T8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapal ovací svíčky. Neupravujte mezeru mezi elektrodami.
Elektrický systém (akumulátor)
Napětí naprázdno při 20 °C:12,3 V nebo vyšší (Vypněte spínač motor u a zapněte dálkové
světlomety na 30 sekund.)
Nabíjecí proud
Rychlé nabíjení
Pomalé nabíjení
15 A max.
5 A max.
Page 416 of 568

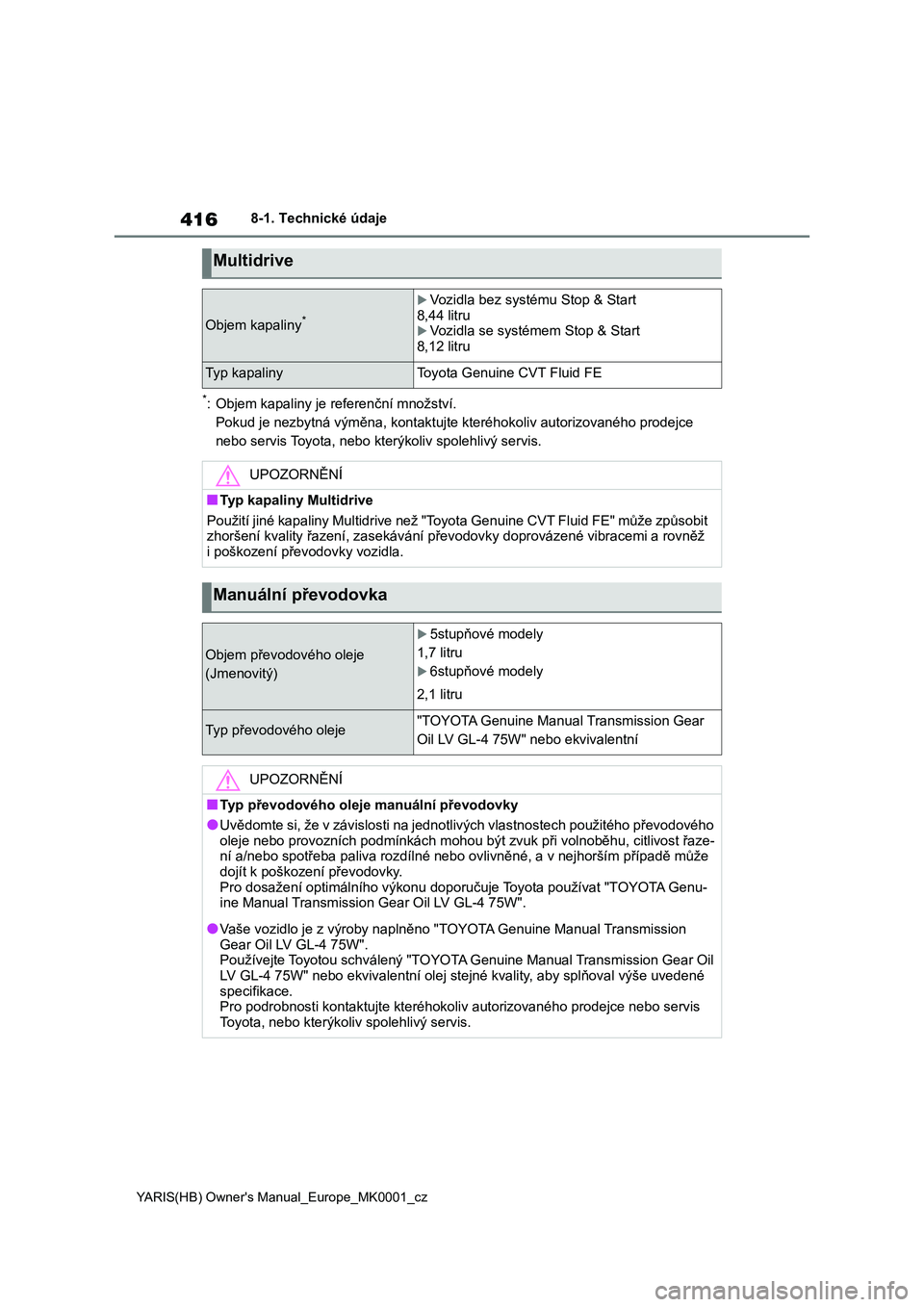

416
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kte rýkoliv spolehlivý servis.
Multidrive
Objem kapaliny*
Vozidla bez systému Stop & Start
8,44 litruVozidla se systé mem Stop & Start
8,12 litru
Typ kapalinyToyota Genuine CVT Fluid FE
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny Multidrive než "Toyota Genuine CVT Fluid FE" může způsobit zhoršení kvality řazení, zasekáv ání převodovky doprovázené vibracemi a rovněž
i poškození pře vodovky vozidla.
Manuální převodovka
Objem převodového oleje
(Jmenovitý)
5stupňové modely
1,7 litru
6stupňové modely
2,1 litru
Typ převodového oleje"TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" nebo ekvivalentní
UPOZORNĚNÍ
■Typ převodového oleje manuální převodovky
●Uvědomte si, že v závislosti n a jednotlivých vlastnostech použitého převodového
oleje nebo provozních podmínkách mohou být zvuk při volnoběhu, citlivost řaze-
ní a/nebo spotřeba paliva rozd ílné nebo ovlivněné, a v nejhorším případě může dojít k poškoze ní převodovky.
Pro dosažení optimálního výkonu doporučuje Toyota používat "TOYOTA Genu-
ine Manual Transmission Gear Oil LV GL-4 75W".
●Vaše vozidlo je z výroby naplněno "TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W". Používejte Toyotou schválený "TOYOTA Genuine Manual Transmissio n Gear Oil
LV GL-4 75W" nebo ekvivalentní ole j stejné kvality, aby splňoval výše uvedené
specifikace. Pro podrobnosti kontaktujte kte réhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýko liv spolehlivý servis.
Page 417 of 568

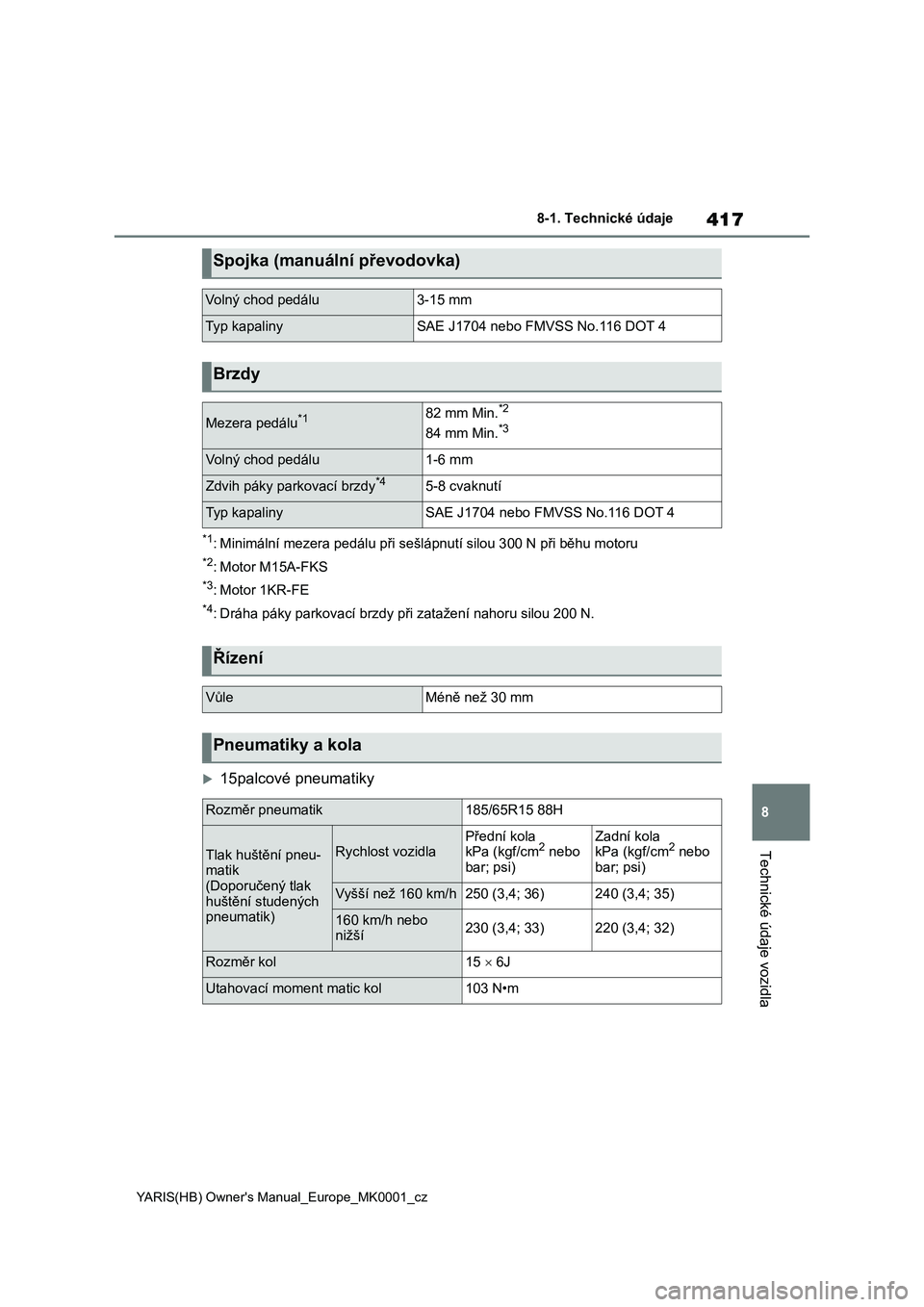

417
8
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
Technické údaje vozidla
*1: Minimální mezera pedálu při sešlápnutí silou 300 N při běhu motoru
*2: Motor M15A-FKS
*3: Motor 1KR-FE
*4: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.
15palcové pneumatiky
Spojka (manuální převodovka)
Volný chod pedálu3-15 mm
Typ kapalinySAE J1704 nebo FMVSS No.116 DOT 4
Brzdy
Mezera pedálu*182 mm Min.*2
84 mm Min.*3
Volný chod pedálu1-6 mm
Zdvih páky parkovací brzdy*45-8 cvaknutí
Typ kapalinySAE J1704 nebo FMVSS No.116 DOT 4
Řízení
VůleMéně než 30 mm
Pneumatiky a kola
Rozměr pneumatik185/65R15 88H
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)Rychlost vozidla
Přední kola
kPa (kgf/cm2 nebo
bar; psi)
Zadní kola
kPa (kgf/cm2 nebo
bar; psi)
Vyšší než 160 km/h250 (3,4; 36)240 (3,4; 35)
160 km/h nebo
nižší230 (3,4; 33)220 (3,4; 32)
Rozměr kol15 6J
Utahovací moment matic kol103 N•m
Page 418 of 568

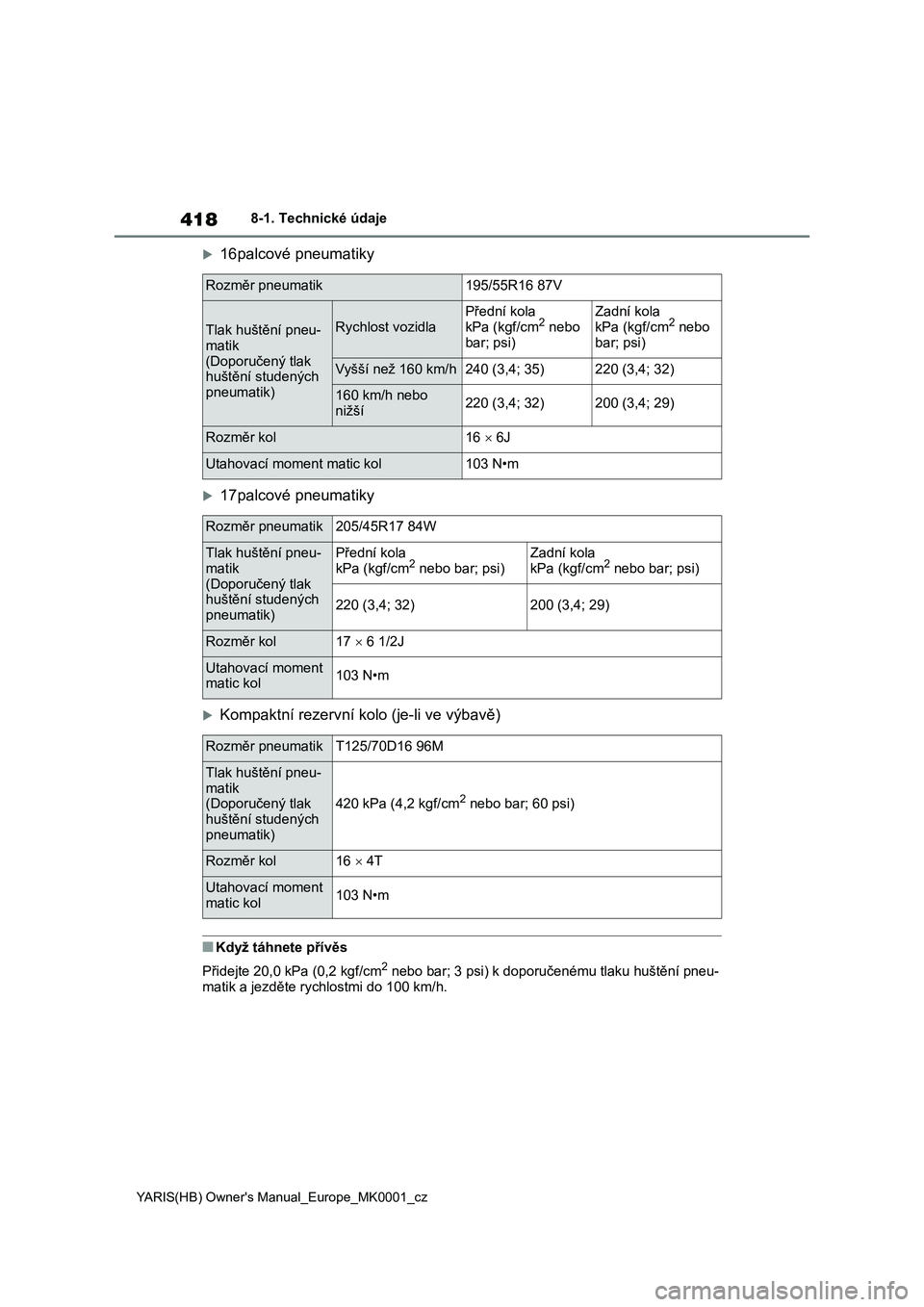

418
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
16palcové pneumatiky
17palcové pneumatiky
Kompaktní rezervní kolo (je-li ve výbavě)
■Když táhnete přívěs
Přidejte 20,0 kPa (0,2 kgf/cm
2 nebo bar; 3 psi) k doporučenému tlaku huštění pneu-
matik a jezděte rychlostmi do 100 km/h.
Rozměr pneumatik195/55R16 87V
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)Rychlost vozidla
Přední kola
kPa (kgf/cm2 nebo
bar; psi)
Zadní kola
kPa (kgf/cm2 nebo
bar; psi)
Vyšší než 160 km/h240 (3,4; 35)220 (3,4; 32)
160 km/h nebo
nižší220 (3,4; 32)200 (3,4; 29)
Rozměr kol16 6J
Utahovací moment matic kol103 N•m
Rozměr pneumatik205/45R17 84W
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)Přední kola
kPa (kgf/cm2 nebo bar; psi)Zadní kola
kPa (kgf/cm2 nebo bar; psi)
220 (3,4; 32)200 (3,4; 29)
Rozměr kol17 6 1/2J
Utahovací moment
matic kol103 N•m
Rozměr pneumatikT125/70D16 96M
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol16 4T
Utahovací moment
matic kol103 N•m
Page 419 of 568

419
8
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje

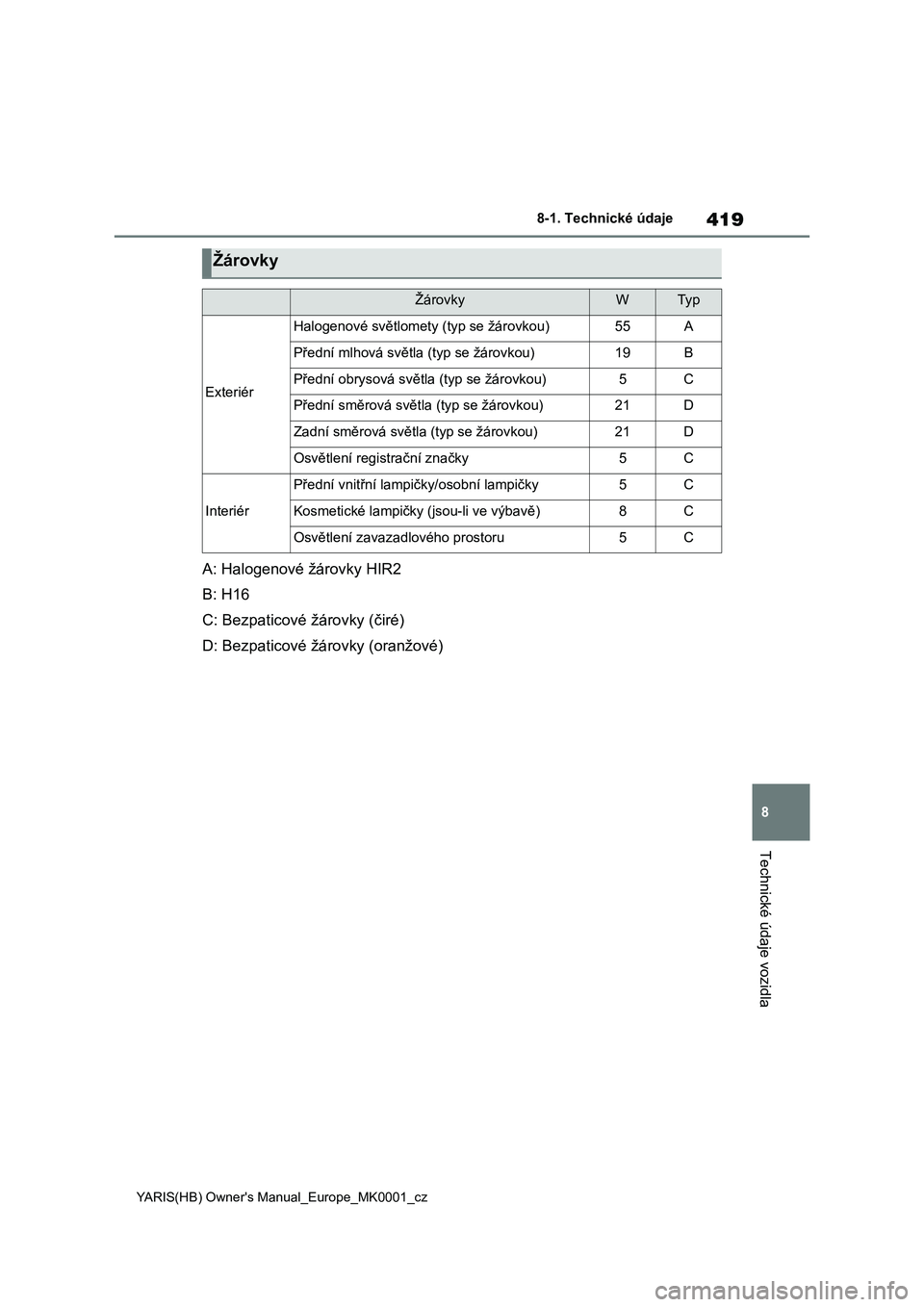

Technické údaje vozidla
A: Halogenové žárovky HIR2
B: H16
C: Bezpaticové žárovky (čiré)
D: Bezpaticové žárovky (oranžové)
Žárovky
ŽárovkyWTy p
Exteriér
Halogenové světlomety (typ se žárovkou)55A
Přední mlhová světla (typ se žárovkou)19B
Přední obrysová světla (typ se žárovkou)5C
Přední směrová světla (typ se žárovkou)21D
Zadní směrová světla (typ se žárovkou)21D
Osvětlení registrační značky5C
Interiér
Přední vnitřní lampičky/osobní lampičky5C
Kosmetické lampičky (jsou-li ve výbavě)8C
Osvětlení zavazadlového prostoru5C

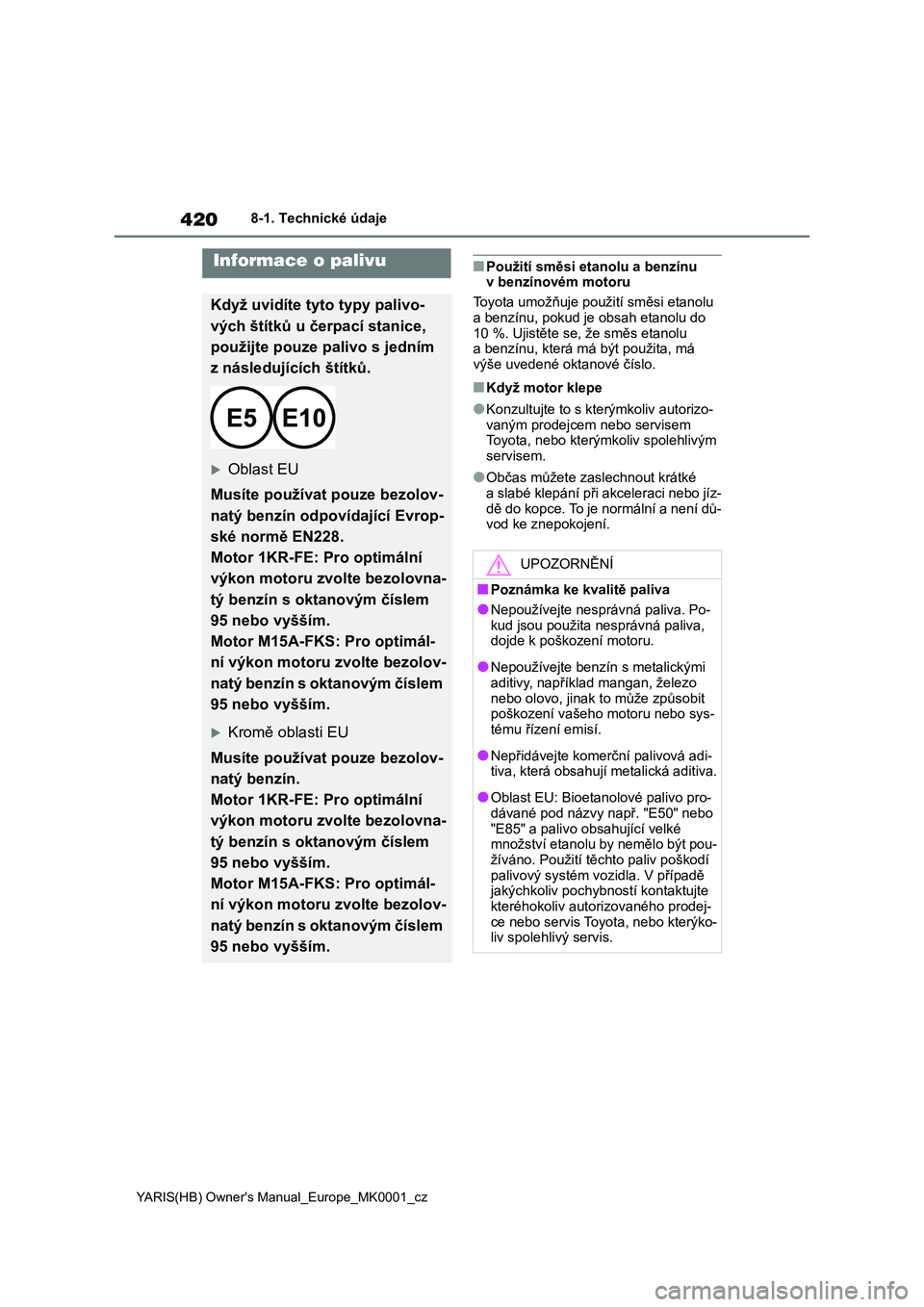

Page 420 of 568

420
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
■Použití směsi etanolu a benzínu v benzínovém motoru
Toyota umožňuje použ ití směsi etanolu
a benzínu, pokud je obsah etanolu do 10 %. Ujistěte se, že směs etanolu
a benzínu, která m á být použita, má
výše uvedené oktanové číslo.
■Když motor klepe
●Konzultujte to s kterýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem.
●Občas můžete zaslechnout krátké
a slabé klepání při akceleraci nebo jíz-
dě do kopce. To je normální a není dů- vod ke znepokojení.
Informace o palivu
Když uvidíte tyto typy palivo-
vých štítků u čerpací stanice,
použijte pouze palivo s jedním
z následujících štítků.
Oblast EU
Musíte používat pouze bezolov-
natý benzín odpovídající Evrop-
ské normě EN228.
Motor 1KR-FE: Pro optimální
výkon motoru zvolte bezolovna-
tý benzín s oktanovým číslem
95 nebo vyšším.
Motor M15A-FKS: Pro optimál-
ní výkon motoru zvolte bezolov-
natý benzín s oktanovým číslem
95 nebo vyšším.
Kromě oblasti EU
Musíte používat pouze bezolov-
natý benzín.
Motor 1KR-FE: Pro optimální
výkon motoru zvolte bezolovna-
tý benzín s oktanovým číslem
95 nebo vyšším.
Motor M15A-FKS: Pro optimál-
ní výkon motoru zvolte bezolov-
natý benzín s oktanovým číslem
95 nebo vyšším.
UPOZORNĚNÍ
■Poznámka ke kvalitě paliva
●Nepoužívejte nesprávná paliva. Po-
kud jsou použita nesprávná paliva, dojde k poškození motoru.
●Nepoužívejte ben zín s metalickými aditivy, například mangan, železo
nebo olovo, jinak to může způsobit
poškození vašeho motoru nebo sys- tému řízení emisí.
●Nepřidávejte komerční palivová adi-tiva, která obsahují metalická aditiva.
●Oblast EU: Bioetanolové palivo pro- dávané pod názvy např. "E50" nebo
"E85" a palivo obsahující velké
množství etanolu by nemělo být pou- žíváno. Použití těchto paliv poškodí
palivový systém vozidla. V případě
jakýchkoliv pochybností kontaktujte kteréhokoliv autor izovaného prodej-
ce nebo servis Toyota, nebo kterýko-
liv spolehlivý servis.
