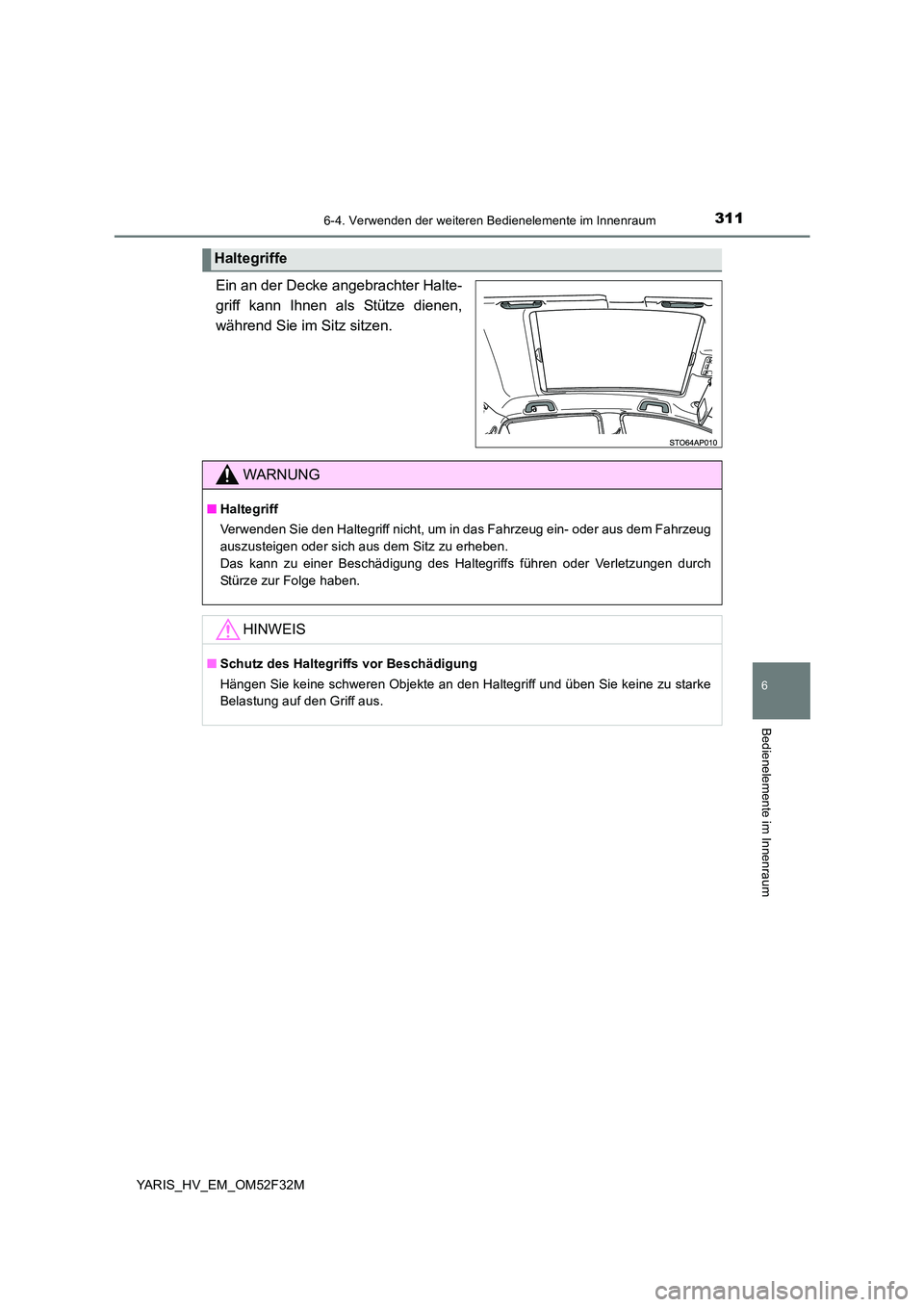

Page 311 of 496

3116-4. Verwenden der weiteren Bedienelemente im Innenraum
6
Bedienelemente im Innenraum
YARIS_HV_EM_OM52F32M
Ein an der Decke angebrachter Halte-
griff kann Ihnen als Stütze dienen,
während Sie im Sitz sitzen.
Haltegriffe
WARNUNG
■ Haltegriff
Verwenden Sie den Haltegriff nicht, um in das Fahrzeug ein- oder aus dem Fahrzeug
auszusteigen oder sich aus dem Sitz zu erheben.
Das kann zu einer Beschädigung des Haltegriffs führen oder Verletzungen durch
Stürze zur Folge haben.
HINWEIS
■ Schutz des Haltegriffs vor Beschädigung
Hängen Sie keine schweren Objekte an den Haltegriff und üben Sie keine zu starke
Belastung auf den Griff aus.

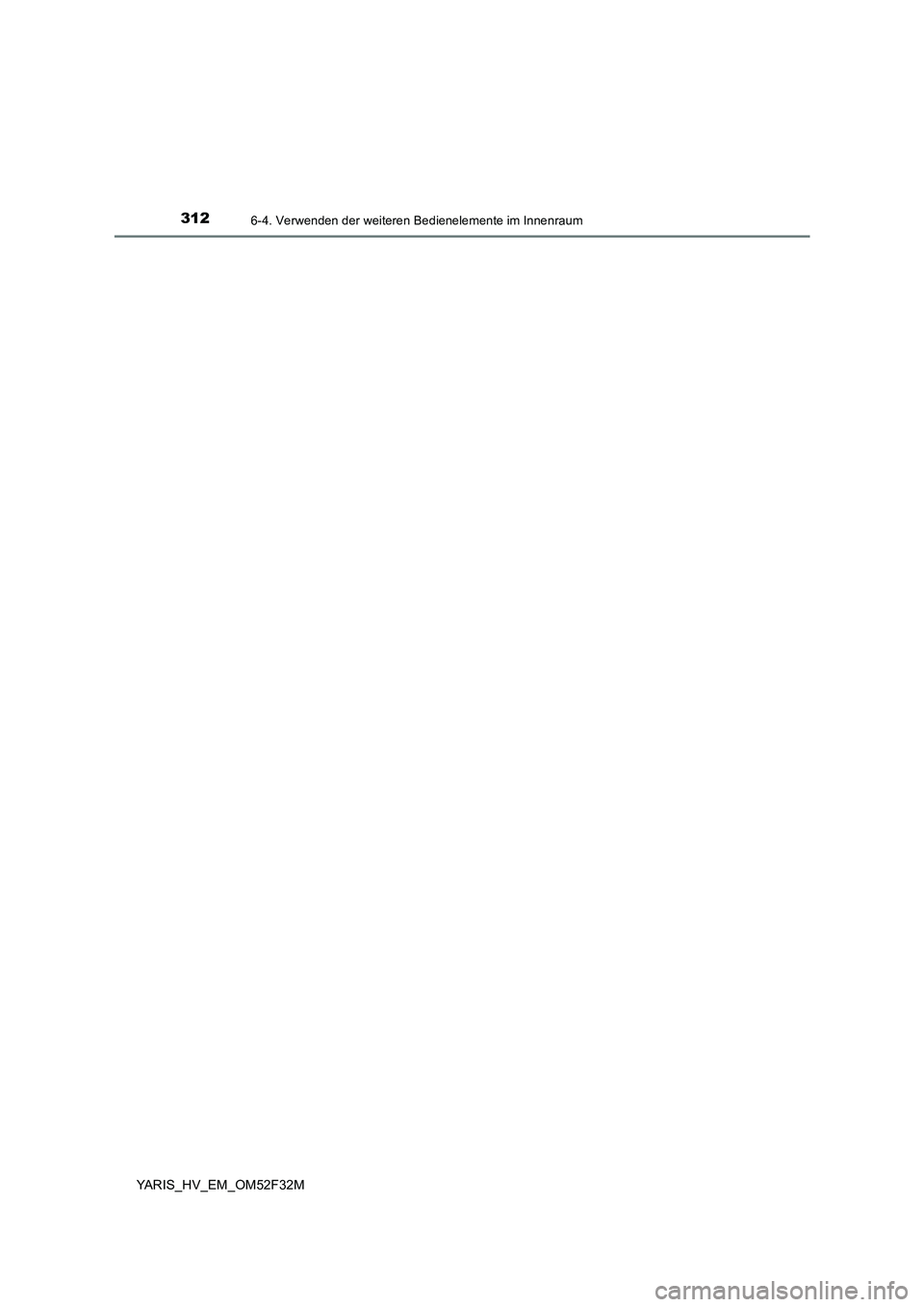

Page 312 of 496

3126-4. Verwenden der weiteren Bedienelemente im Innenraum
YARIS_HV_EM_OM52F32M

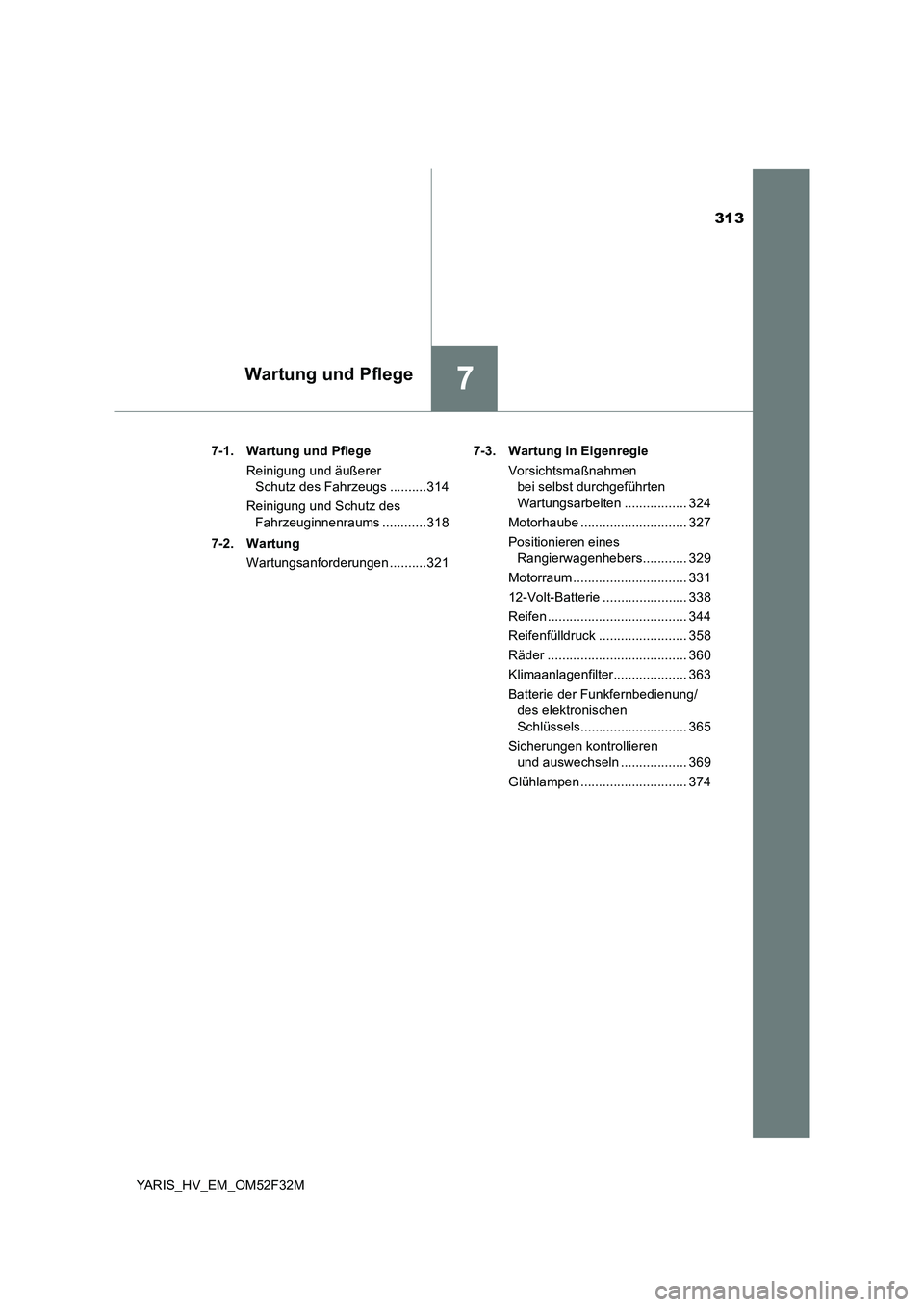

Page 313 of 496

313
7Wartung und Pflege
YARIS_HV_EM_OM52F32M
7-1. Wartung und Pflege
Reinigung und äußerer
Schutz des Fahrzeugs ..........314
Reinigung und Schutz des
Fahrzeuginnenraums ............318
7-2. Wartung
Wartungsanforderungen ..........321
7-3. Wartung in Eigenregie
Vorsichtsmaßnahmen
bei selbst durchgeführten
Wartungsarbeiten ................. 324
Motorhaube ............................. 327
Positionieren eines
Rangierwagenhebers............ 329
Motorraum ............................... 331
12-Volt-Batterie ....................... 338
Reifen ...................................... 344
Reifenfülldruck ........................ 358
Räder ...................................... 360
Klimaanlagenfilter.................... 363
Batterie der Funkfernbedienung/
des elektronischen
Schlüssels............................. 365
Sicherungen kontrollieren
und auswechseln .................. 369
Glühlampen ............................. 374

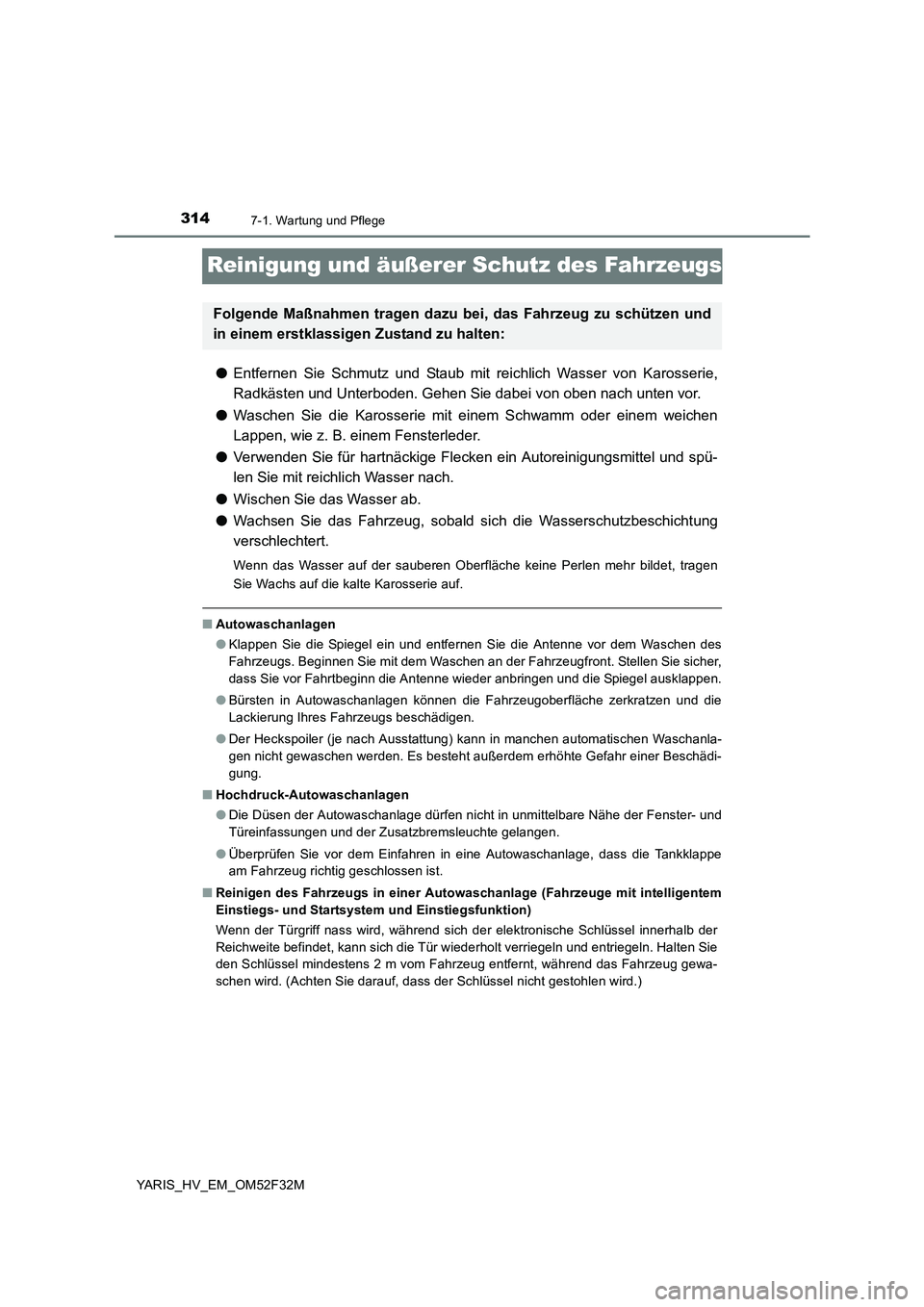

Page 314 of 496

3147-1. Wartung und Pflege
YARIS_HV_EM_OM52F32M
Reinigung und äußerer Schutz des Fahrzeugs
●Entfernen Sie Schmutz und Staub mit reichlich Wasser von Karosserie,
Radkästen und Unterboden. Gehen Sie dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Lappen, wie z. B. einem Fensterleder.
● Verwenden Sie für hartnäckige Flecken ein Autoreinigungsmittel und spü-
len Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, sobald sich die Wasserschutzbeschichtung
verschlechtert.
Wenn das Wasser auf der sauberen Oberfläche keine Perlen mehr bildet, tragen
Sie Wachs auf die kalte Karosserie auf.
■ Autowaschanlagen
● Klappen Sie die Spiegel ein und entfernen Sie die Antenne vor dem Waschen des
Fahrzeugs. Beginnen Sie mit dem Waschen an der Fahrzeugfront. Stellen Sie sicher,
dass Sie vor Fahrtbeginn die Antenne wieder anbringen und die Spiegel ausklappen.
● Bürsten in Autowaschanlagen können die Fahrzeugoberfläche zerkratzen und die
Lackierung Ihres Fahrzeugs beschädigen.
● Der Heckspoiler (je nach Ausstattung) kann in manchen automatischen Waschanla-
gen nicht gewaschen werden. Es besteht außerdem erhöhte Gefahr einer Beschädi-
gung.
■ Hochdruck-Autowaschanlagen
● Die Düsen der Autowaschanlage dürfen nicht in unmittelbare Nähe der Fenster- und
Türeinfassungen und der Zusatzbremsleuchte gelangen.
● Überprüfen Sie vor dem Einfahren in eine Autowaschanlage, dass die Tankklappe
am Fahrzeug richtig geschlossen ist.
■ Reinigen des Fahrzeugs in einer Autowaschanlage (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem und Einstiegsfunktion)
Wenn der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb der
Reichweite befindet, kann sich die Tür wiederholt verriegeln und entriegeln. Halten Sie
den Schlüssel mindestens 2 m vom Fahrzeug entfernt, während das Fahrzeug gewa-
schen wird. (Achten Sie darauf, dass der Schlüssel nicht gestohlen wird.)
Folgende Maßnahmen tragen dazu bei, das Fahrzeug zu schützen und
in einem erstklassigen Zustand zu halten:

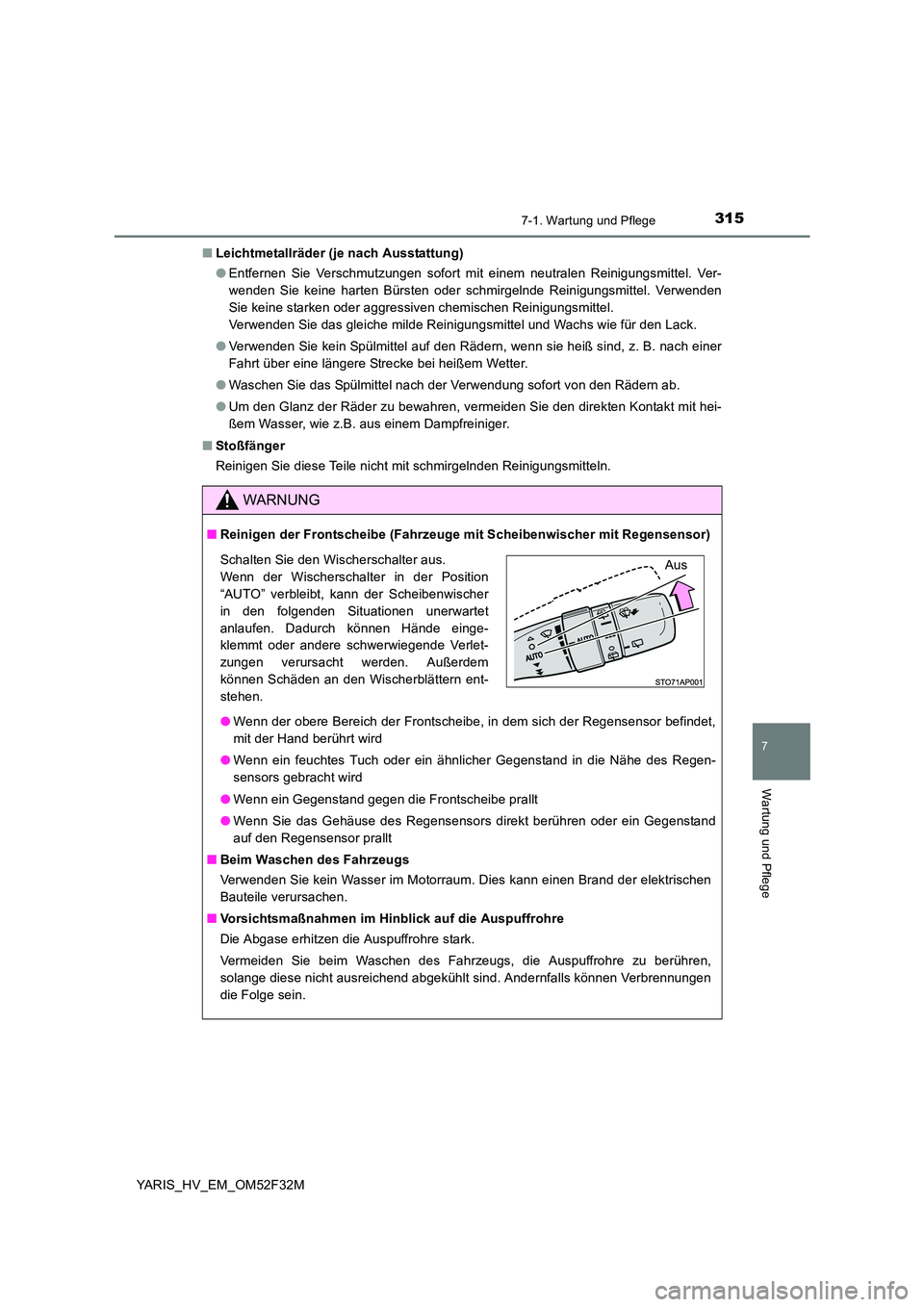

Page 315 of 496

3157-1. Wartung und Pflege
7
Wartung und Pflege
YARIS_HV_EM_OM52F32M
■ Leichtmetallräder (je nach Ausstattung)
● Entfernen Sie Verschmutzungen sofort mit einem neutralen Reinigungsmittel. Ver-
wenden Sie keine harten Bürsten oder schmirgelnde Reinigungsmittel. Verwenden
Sie keine starken oder aggressiven chemischen Reinigungsmittel.
Verwenden Sie das gleiche milde Reinigungsmittel und Wachs wie für den Lack.
● Verwenden Sie kein Spülmittel auf den Rädern, wenn sie heiß sind, z. B. nach einer
Fahrt über eine längere Strecke bei heißem Wetter.
● Waschen Sie das Spülmittel nach der Verwendung sofort von den Rädern ab.
● Um den Glanz der Räder zu bewahren, vermeiden Sie den direkten Kontakt mit hei-
ßem Wasser, wie z.B. aus einem Dampfreiniger.
■ Stoßfänger
Reinigen Sie diese Teile nicht mit schmirgelnden Reinigungsmitteln.
WARNUNG
■ Reinigen der Frontscheibe (Fahrzeuge mit Scheibenwischer mit Regensensor)
● Wenn der obere Bereich der Frontscheibe, in dem sich der Regensensor befindet,
mit der Hand berührt wird
● Wenn ein feuchtes Tuch oder ein ähnlicher Gegenstand in die Nähe des Regen-
sensors gebracht wird
● Wenn ein Gegenstand gegen die Frontscheibe prallt
● Wenn Sie das Gehäuse des Regensensors direkt berühren oder ein Gegenstand
auf den Regensensor prallt
■ Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motorraum. Dies kann einen Brand der elektrischen
Bauteile verursachen.
■ Vorsichtsmaßnahmen im Hinblick auf die Auspuffrohre
Die Abgase erhitzen die Auspuffrohre stark.
Vermeiden Sie beim Waschen des Fahrzeugs, die Auspuffrohre zu berühren,
solange diese nicht ausreichend abgekühlt sind. Andernfalls können Verbrennungen
die Folge sein.
Schalten Sie den Wischerschalter aus.
Wenn der Wischerschalter in der Position
“AUTO” verbleibt, kann der Scheibenwischer
in den folgenden Situationen unerwartet
anlaufen. Dadurch können Hände einge-
klemmt oder andere schwerwiegende Verlet-
zungen verursacht werden. Außerdem
können Schäden an den Wischerblättern ent-
stehen.
Aus
Page 316 of 496

3167-1. Wartung und Pflege
YARIS_HV_EM_OM52F32M
HINWEIS
■Zur Vermeidung von Lackschäden und Korrosion an der Karosserie und an
Komponenten (Leichtmetallräder usw.)
● Waschen Sie das Fahrzeug in folgenden Fällen sofort:
• Nach dem Fahren in der Nähe der Küste
• Nach dem Fahren auf mit Salz gestreuten Straßen
• Wenn sich Teer oder Baumharz auf dem Lack befindet
• Wenn tote Insekten, Exkremente von Insekten oder Vögeln auf dem Lack vor-
handen sind
• Nach dem Durchfahren eines Gebiets, das durch Ruß, öligen Rauch, Staube-
missionen aus dem Bergbau, Eisenstaub oder chemische Substanzen verunrei-
nigt ist
• Wenn das Fahrzeug stark verschmutzt oder staubig ist
• Wenn Flüssigkeiten wie Benzol und Benzin auf den Lack getropft sind
● Lassen Sie Stellen mit abgeplatztem Lack oder tiefe Kratzer sofort reparieren.
● Um zu verhindern, dass die Räder korrodieren, reinigen Sie sie vollständig, und
lagern Sie sie ggf. an einem Ort mit geringer Feuchtigkeit.
■ Reinigung der Außenleuchten
● Waschen Sie die Leuchten mit Sorgfalt. Verwenden Sie keine organischen Sub-
stanzen oder harte Bürsten.
Hierdurch können die Oberflächen der Leuchten beschädigt werden.
● Bringen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.
■ Vorsichtsmaßnahmen beim Montieren bzw. Entfernen einer Antenne
● Stellen Sie vor Antritt einer Fahrt sicher, dass die Antenne montiert ist.
● Wenn die Antenne entfernt wurde, z. B. vor dem Einfahren in eine Waschstraße,
stellen Sie sicher, dass Sie sie an geeigneter Stelle lagern, damit sie nicht verloren
geht. Stellen Sie ebenfalls vor Antritt einer Fahrt sicher, dass Sie die Antenne wie-
der an der ursprünglichen Position montieren.
■ Reinigen des Fahrzeugs in einer automatischen Autowaschanlage (Fahrzeuge
mit Scheibenwischer mit Regensensor)
Schalten Sie den Wischerschalter aus.
Wenn der Wischerschalter in der Position “AUTO” steht, kann der Scheibenwischer
unerwartet anlaufen und die Wischerblätter beschädigen.
■ Schutz der Antenne vor Beschädigung
Entfernen Sie die Antenne in folgenden Situationen:
● Wenn die Antenne das Dach einer Garage oder ähnliche Stellen berührt
● Wenn eine Fahrzeugabdeckung zum Abdecken des Fahrzeugs verwendet wird

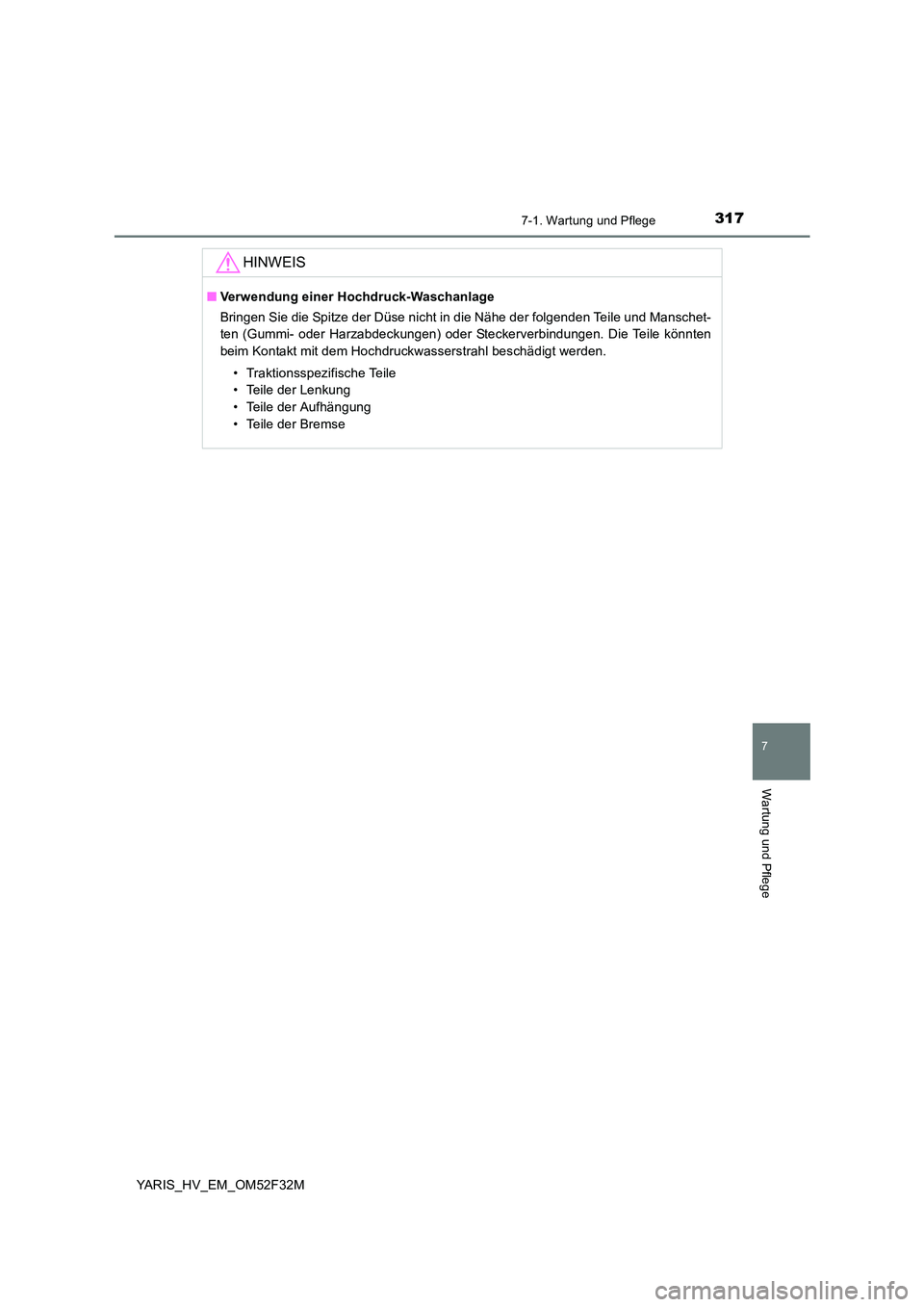

Page 317 of 496

3177-1. Wartung und Pflege
7
Wartung und Pflege
YARIS_HV_EM_OM52F32M
HINWEIS
■Verwendung einer Hochdruck-Waschanlage
Bringen Sie die Spitze der Düse nicht in die Nähe der folgenden Teile und Manschet-
ten (Gummi- oder Harzabdeckungen) oder Steckerverbindungen. Die Teile könnten
beim Kontakt mit dem Hochdruckwasserstrahl beschädigt werden.
• Traktionsspezifische Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse

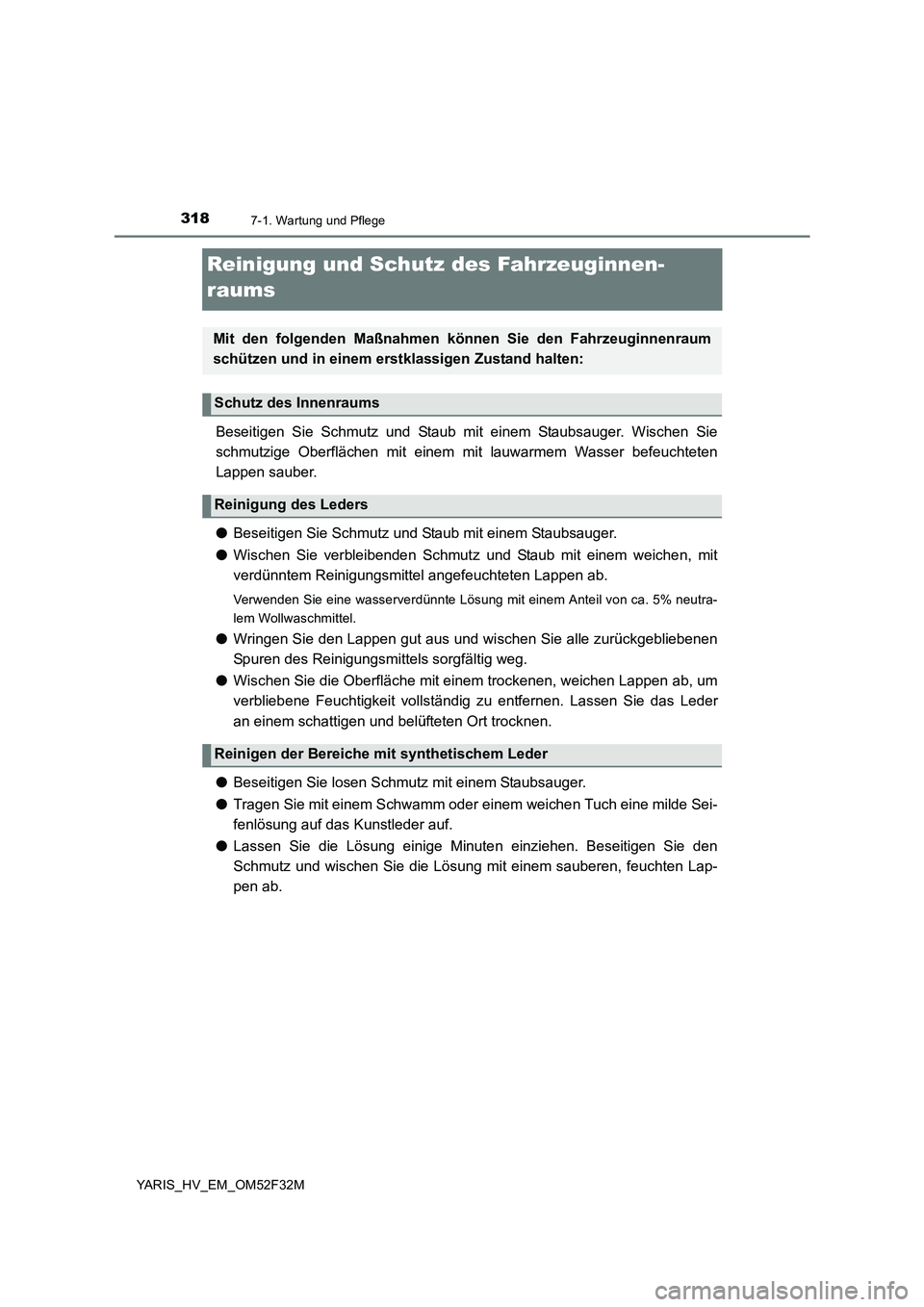

Page 318 of 496

3187-1. Wartung und Pflege
YARIS_HV_EM_OM52F32M
Reinigung und Schutz des Fahrzeuginnen-
raums
Beseitigen Sie Schmutz und Staub mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem mit lauwarmem Wasser befeuchteten
Lappen sauber.
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger.
● Wischen Sie verbleibenden Schmutz und Staub mit einem weichen, mit
verdünntem Reinigungsmittel angefeuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
● Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels sorgfältig weg.
● Wischen Sie die Oberfläche mit einem trockenen, weichen Lappen ab, um
verbliebene Feuchtigkeit vollständig zu entfernen. Lassen Sie das Leder
an einem schattigen und belüfteten Ort trocknen.
● Beseitigen Sie losen Schmutz mit einem Staubsauger.
● Tragen Sie mit einem Schwamm oder einem weichen Tuch eine milde Sei-
fenlösung auf das Kunstleder auf.
● Lassen Sie die Lösung einige Minuten einziehen. Beseitigen Sie den
Schmutz und wischen Sie die Lösung mit einem sauberen, feuchten Lap-
pen ab.
Mit den folgenden Maßnahmen können Sie den Fahrzeuginnenraum
schützen und in einem erstklassigen Zustand halten:
Schutz des Innenraums
Reinigung des Leders
Reinigen der Bereiche mit synthetischem Leder

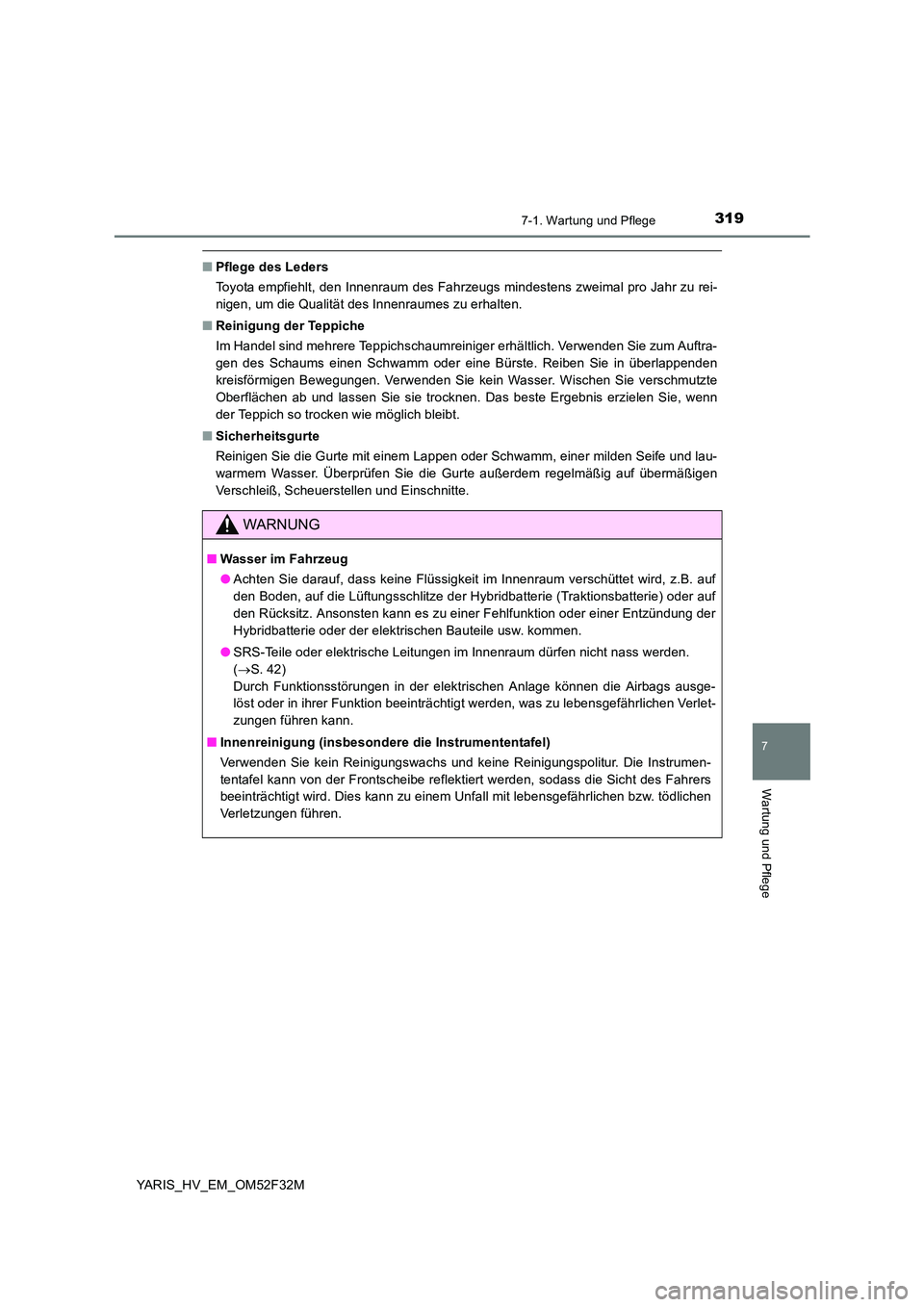

Page 319 of 496

3197-1. Wartung und Pflege
7
Wartung und Pflege
YARIS_HV_EM_OM52F32M
■Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahrzeugs mindestens zweimal pro Jahr zu rei-
nigen, um die Qualität des Innenraumes zu erhalten.
■ Reinigung der Teppiche
Im Handel sind mehrere Teppichschaumreiniger erhältlich. Verwenden Sie zum Auftra-
gen des Schaums einen Schwamm oder eine Bürste. Reiben Sie in überlappenden
kreisförmigen Bewegungen. Verwenden Sie kein Wasser. Wischen Sie verschmutzte
Oberflächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie, wenn
der Teppich so trocken wie möglich bleibt.
■ Sicherheitsgurte
Reinigen Sie die Gurte mit einem Lappen oder Schwamm, einer milden Seife und lau-
warmem Wasser. Überprüfen Sie die Gurte außerdem regelmäßig auf übermäßigen
Verschleiß, Scheuerstellen und Einschnitte.
WARNUNG
■ Wasser im Fahrzeug
● Achten Sie darauf, dass keine Flüssigkeit im Innenraum verschüttet wird, z.B. auf
den Boden, auf die Lüftungsschlitze der Hybridbatterie (Traktionsbatterie) oder auf
den Rücksitz. Ansonsten kann es zu einer Fehlfunktion oder einer Entzündung der
Hybridbatterie oder der elektrischen Bauteile usw. kommen.
● SRS-Teile oder elektrische Leitungen im Innenraum dürfen nicht nass werden.
( →S. 42)
Durch Funktionsstörungen in der elektrischen Anlage können die Airbags ausge-
löst oder in ihrer Funktion beeinträchtigt werden, was zu lebensgefährlichen Verlet-
zungen führen kann.
■ Innenreinigung (insbesondere die Instrumententafel)
Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die Instrumen-
tentafel kann von der Frontscheibe reflektiert werden, sodass die Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem Unfall mit lebensgefährlichen bzw. tödlichen
Verletzungen führen.

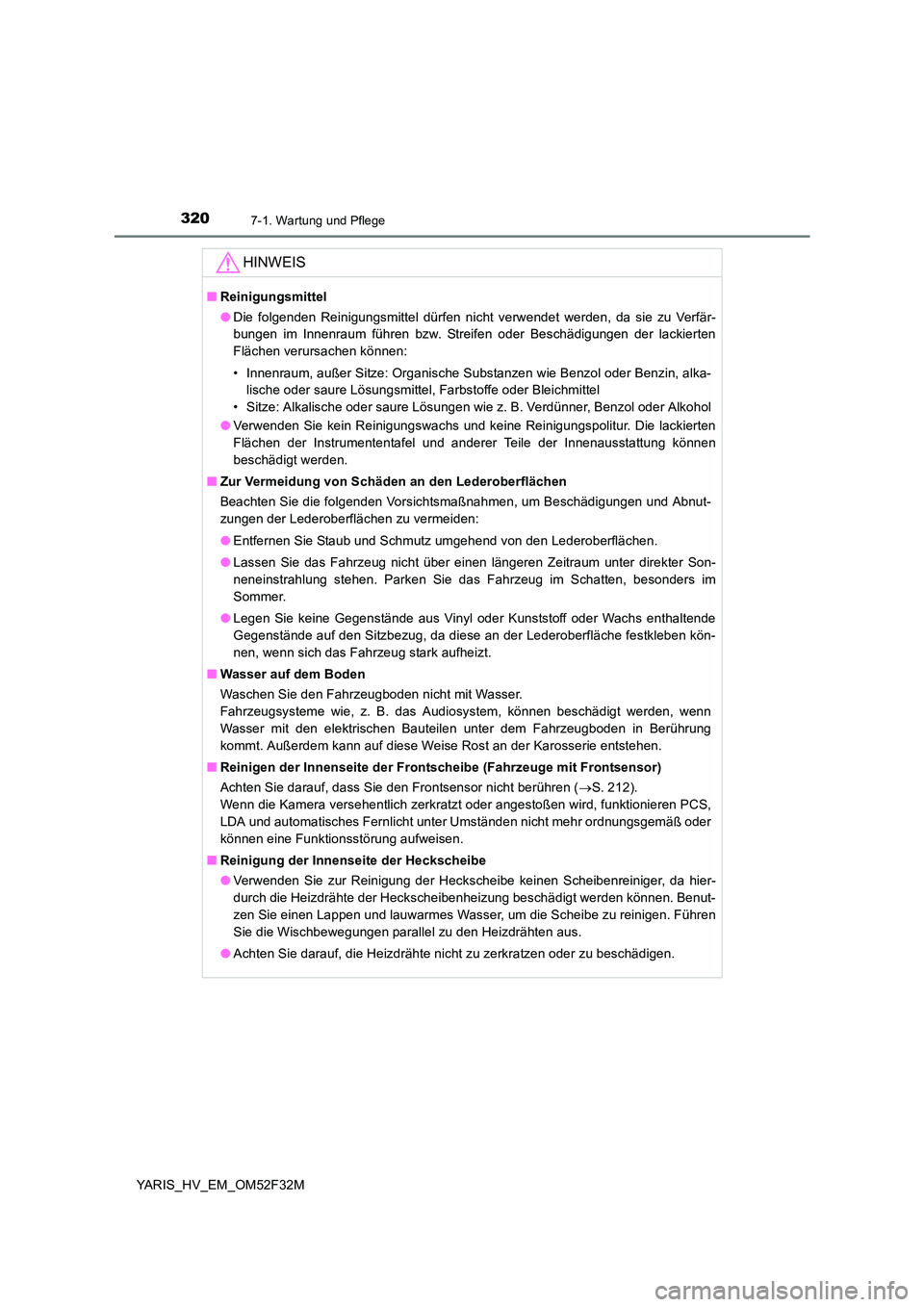

Page 320 of 496

3207-1. Wartung und Pflege
YARIS_HV_EM_OM52F32M
HINWEIS
■Reinigungsmittel
● Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Innenraum führen bzw. Streifen oder Beschädigungen der lackierten
Flächen verursachen können:
• Innenraum, außer Sitze: Organische Substanzen wie Benzol oder Benzin, alka-
lische oder saure Lösungsmittel, Farbstoffe oder Bleichmittel
• Sitze: Alkalische oder saure Lösungen wie z. B. Verdünner, Benzol oder Alkohol
● Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die lackierten
Flächen der Instrumententafel und anderer Teile der Innenausstattung können
beschädigt werden.
■ Zur Vermeidung von Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Beschädigungen und Abnut-
zungen der Lederoberflächen zu vermeiden:
● Entfernen Sie Staub und Schmutz umgehend von den Lederoberflächen.
● Lassen Sie das Fahrzeug nicht über einen längeren Zeitraum unter direkter Son-
neneinstrahlung stehen. Parken Sie das Fahrzeug im Schatten, besonders im
Sommer.
● Legen Sie keine Gegenstände aus Vinyl oder Kunststoff oder Wachs enthaltende
Gegenstände auf den Sitzbezug, da diese an der Lederoberfläche festkleben kön-
nen, wenn sich das Fahrzeug stark aufheizt.
■ Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme wie, z. B. das Audiosystem, können beschädigt werden, wenn
Wasser mit den elektrischen Bauteilen unter dem Fahrzeugboden in Berührung
kommt. Außerdem kann auf diese Weise Rost an der Karosserie entstehen.
■ Reinigen der Innenseite der Frontscheibe (Fahrzeuge mit Frontsensor)
Achten Sie darauf, dass Sie den Frontsensor nicht berühren ( →S. 212).
Wenn die Kamera versehentlich zerkratzt oder angestoßen wird, funktionieren PCS,
LDA und automatisches Fernlicht unter Umständen nicht mehr ordnungsgemäß oder
können eine Funktionsstörung aufweisen.
■ Reinigung der Innenseite der Heckscheibe
● Verwenden Sie zur Reinigung der Heckscheibe keinen Scheibenreiniger, da hier-
durch die Heizdrähte der Heckscheibenheizung beschädigt werden können. Benut-
zen Sie einen Lappen und lauwarmes Wasser, um die Scheibe zu reinigen. Führen
Sie die Wischbewegungen parallel zu den Heizdrähten aus.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.
