2. Combiné d’instruments
Témoins d’alerte et
indicateurs ............................. 92
Instruments et compteurs.......... 97
Écran multifonctionnel ............. 100
Écran Moniteur d’énergie/
Consommation...................... 104

922. Combiné d’instruments
YARIS_HV_EK_OM52F31K

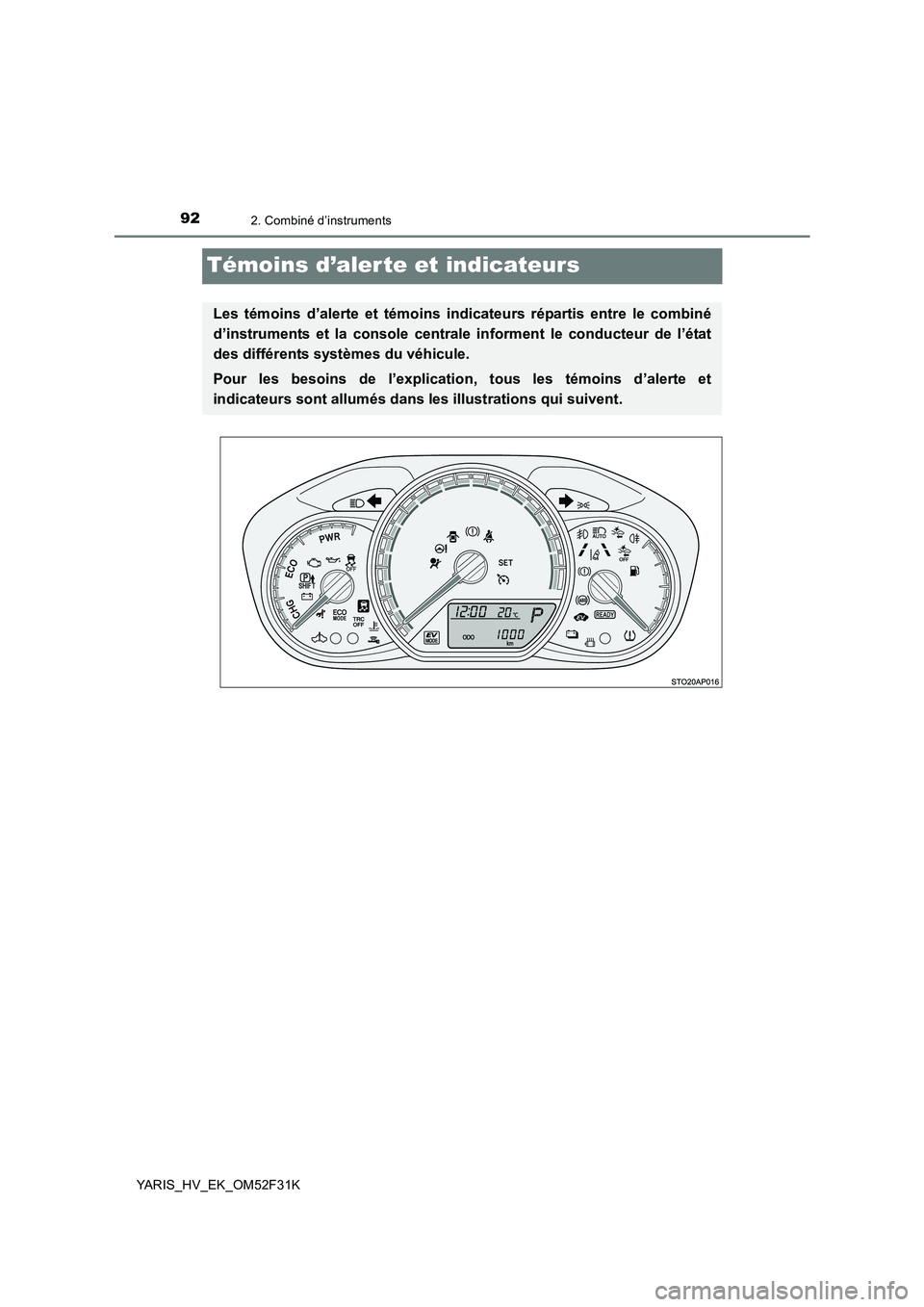

Témoins d’aler te et indicateurs
Les témoins d’alerte et témoins indicateurs répartis entre le combiné
d’instruments et la console central e informent le conducteur de l’état
des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

932. Combiné d’instruments
2
Combiné d’instruments
YARIS_HV_EK_OM52F31K

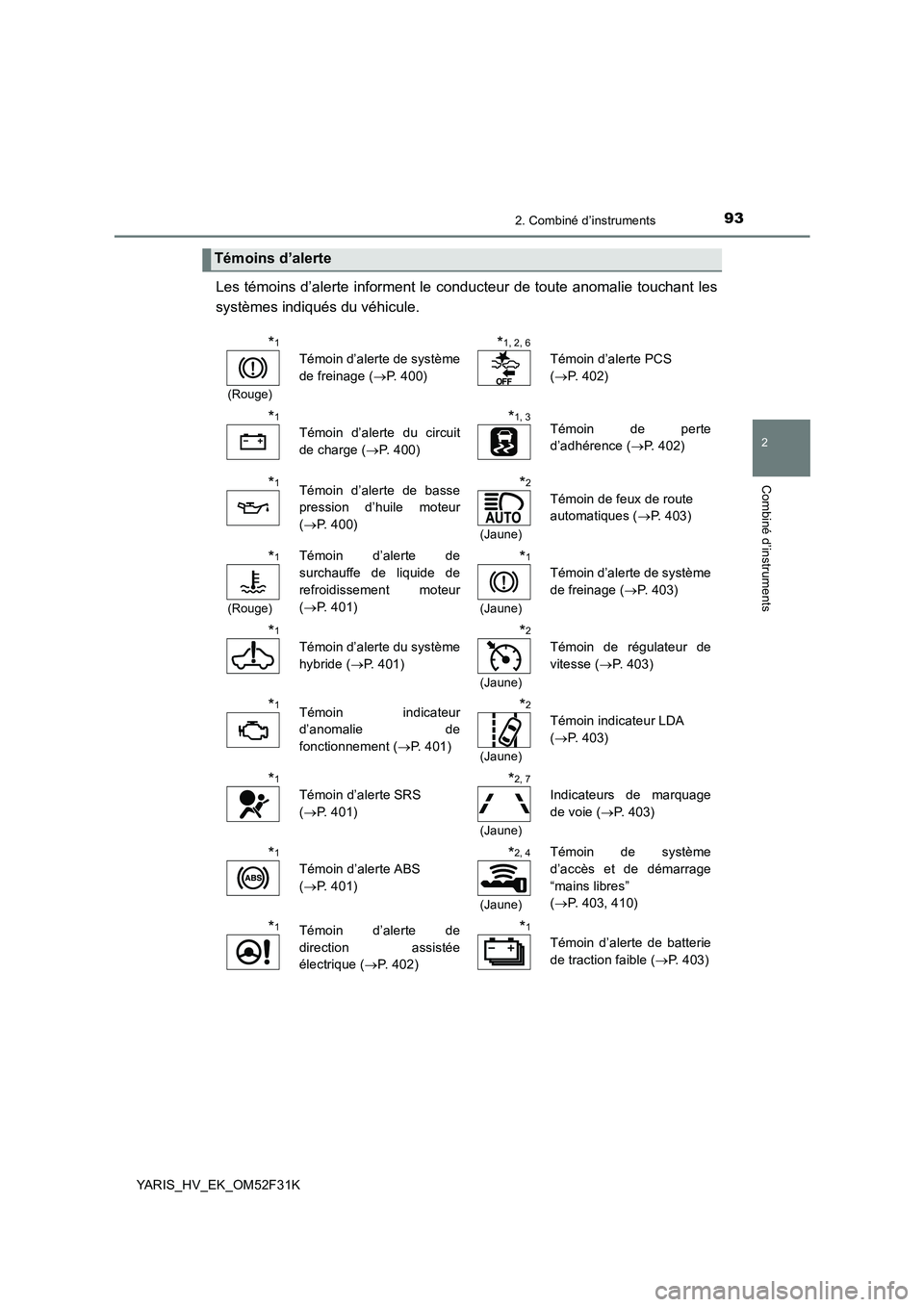

Les témoins d’alerte informent le conducteur de toute anomalie touchant les
systèmes indiqués du véhicule.
Témoins d’alerte
*1
(Rouge)
Témoin d’alerte de système
de freinage ( →P. 400)
*1, 2, 6
Témoin d’alerte PCS
( →P. 402)
*1
Témoin d’alerte du circuit
de charge ( →P. 400)
*1, 3Témoin de perte
d’adhérence ( →P. 402)
*1Témoin d’alerte de basse
pression d’huile moteur
( →P. 400)
*2
(Jaune)
Témoin de feux de route
automatiques ( →P. 403)
*1
(Rouge)
Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
( →P. 401)
*1
(Jaune)
Témoin d’alerte de système
de freinage ( →P. 403)
*1
Témoin d’alerte du système
hybride ( →P. 401)
*2
(Jaune)
Témoin de régulateur de
vitesse ( →P. 403)
*1Témoin indicateur
d’anomalie de
fonctionnement ( →P. 401)
*2
(Jaune)
Témoin indicateur LDA
( →P. 403)
*1
Témoin d’alerte SRS
( →P. 401)
*2, 7
(Jaune)
Indicateurs de marquage
de voie ( →P. 403)
*1
Témoin d’alerte ABS
( →P. 401)
*2, 4
(Jaune)
Témoin de système
d’accès et de démarrage
“mains libres”
( →P. 403, 410)
*1Témoin d’alerte de
direction assistée
électrique ( →P. 402)
*1
Témoin d’alerte de batterie
de traction faible ( →P. 403)

942. Combiné d’instruments
YARIS_HV_EK_OM52F31K

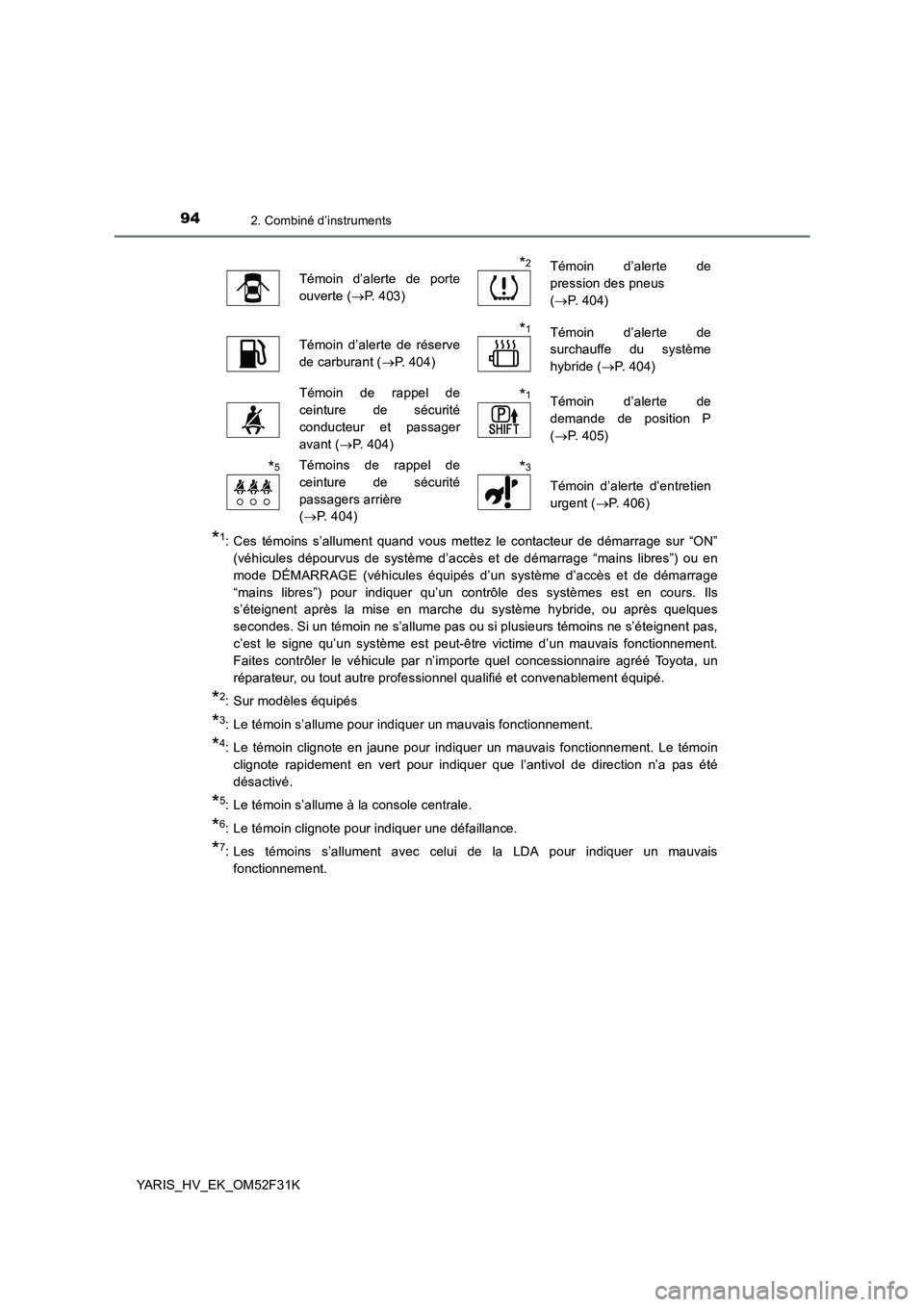

*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après la mise en marche du système hybride, ou après quelques
secondes. Si un témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas,
c’est le signe qu’un système est peut-être victime d’un mauvais fonctionnement.
Faites contrôler le véhicule par n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
*2: Sur modèles équipés
*3: Le témoin s’allume pour indiquer un mauvais fonctionnement.
*4: Le témoin clignote en jaune pour indiquer un mauvais fonctionnement. Le témoin
clignote rapidement en vert pour indiquer que l’antivol de direction n’a pas été
désactivé.
*5: Le témoin s’allume à la console centrale.
*6: Le témoin clignote pour indiquer une défaillance.
*7: Les témoins s’allument avec celui de la LDA pour indiquer un mauvais
fonctionnement.
Témoin d’alerte de porte
ouverte ( →P. 403)
*2Témoin d’alerte de
pression des pneus
( →P. 404)
Témoin d’alerte de réserve
de carburant ( →P. 404)
*1Témoin d’alerte de
surchauffe du système
hybride ( →P. 404)
Témoin de rappel de
ceinture de sécurité
conducteur et passager
avant ( →P. 404)
*1Témoin d’alerte de
demande de position P
( →P. 405)
*5Témoins de rappel de
ceinture de sécurité
passagers arrière
( →P. 404)
*3
Témoin d’alerte d’entretien
urgent ( →P. 406)

952. Combiné d’instruments
2
Combiné d’instruments
YARIS_HV_EK_OM52F31K

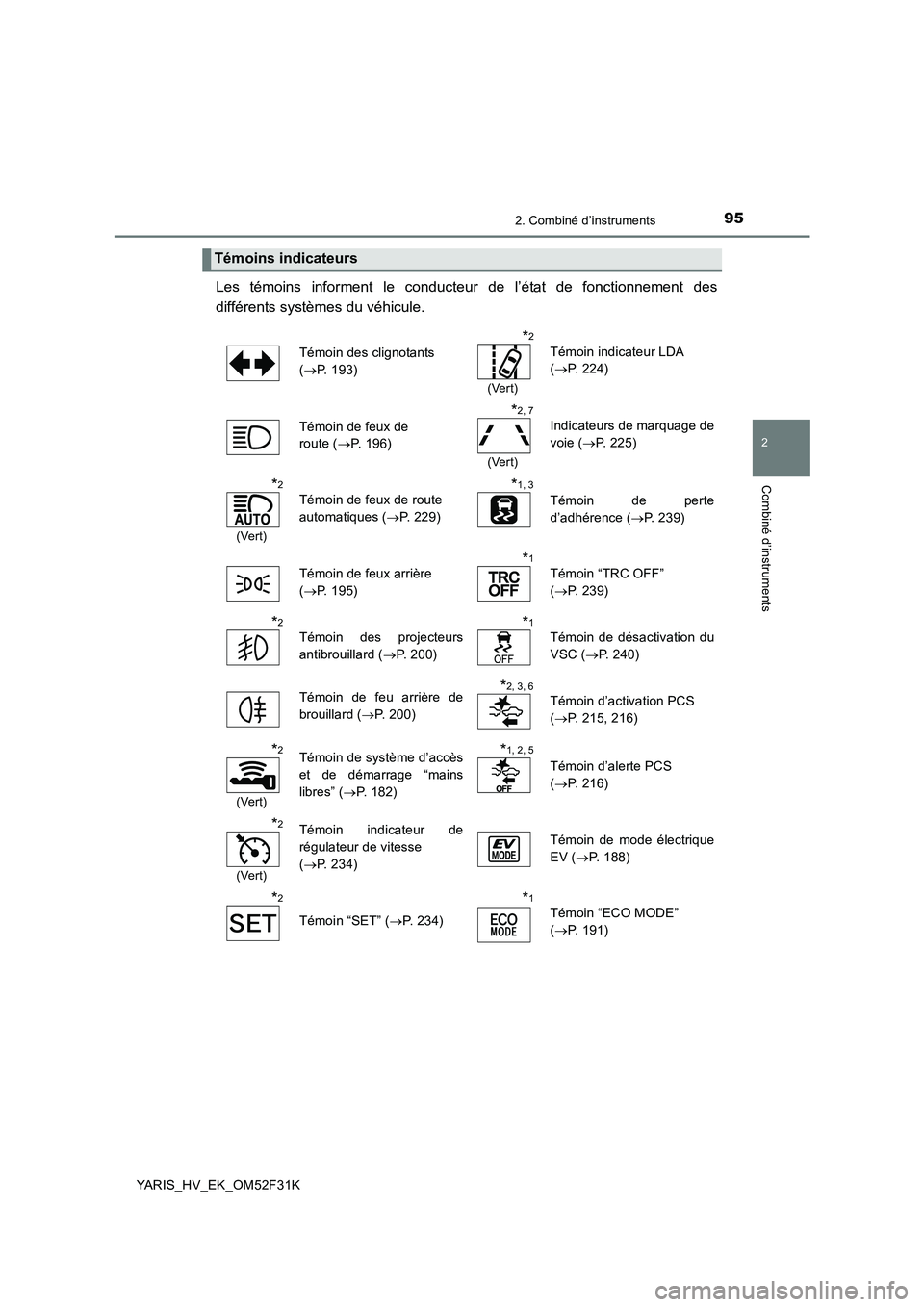

Les témoins informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
Témoins indicateurs
Témoin des clignotants
( →P. 193)
*2
(Vert)
Témoin indicateur LDA
( →P. 224)
Témoin de feux de
route ( →P. 196)
*2, 7
(Vert)
Indicateurs de marquage de
voie ( →P. 225)
*2
(Vert)
Témoin de feux de route
automatiques ( →P. 229)
*1, 3
Témoin de perte
d’adhérence ( →P. 239)
Témoin de feux arrière
( →P. 195)
*1
Témoin “TRC OFF”
( →P. 239)
*2
Témoin des projecteurs
antibrouillard ( →P. 200)
*1
Témoin de désactivation du
VSC ( →P. 240)
Témoin de feu arrière de
brouillard ( →P. 200)
*2, 3, 6
Témoin d’activation PCS
( →P. 215, 216)
*2
(Vert)
Témoin de système d’accès
et de démarrage “mains
libres” ( →P. 182)
*1, 2, 5
Témoin d’alerte PCS
( →P. 216)
*2
(Vert)
Témoin indicateur de
régulateur de vitesse
( →P. 234)
Témoin de mode électrique
EV ( →P. 188)
*2
Témoin “SET” (→P. 234)
*1
Témoin “ECO MODE”
( →P. 191)

962. Combiné d’instruments
YARIS_HV_EK_OM52F31K

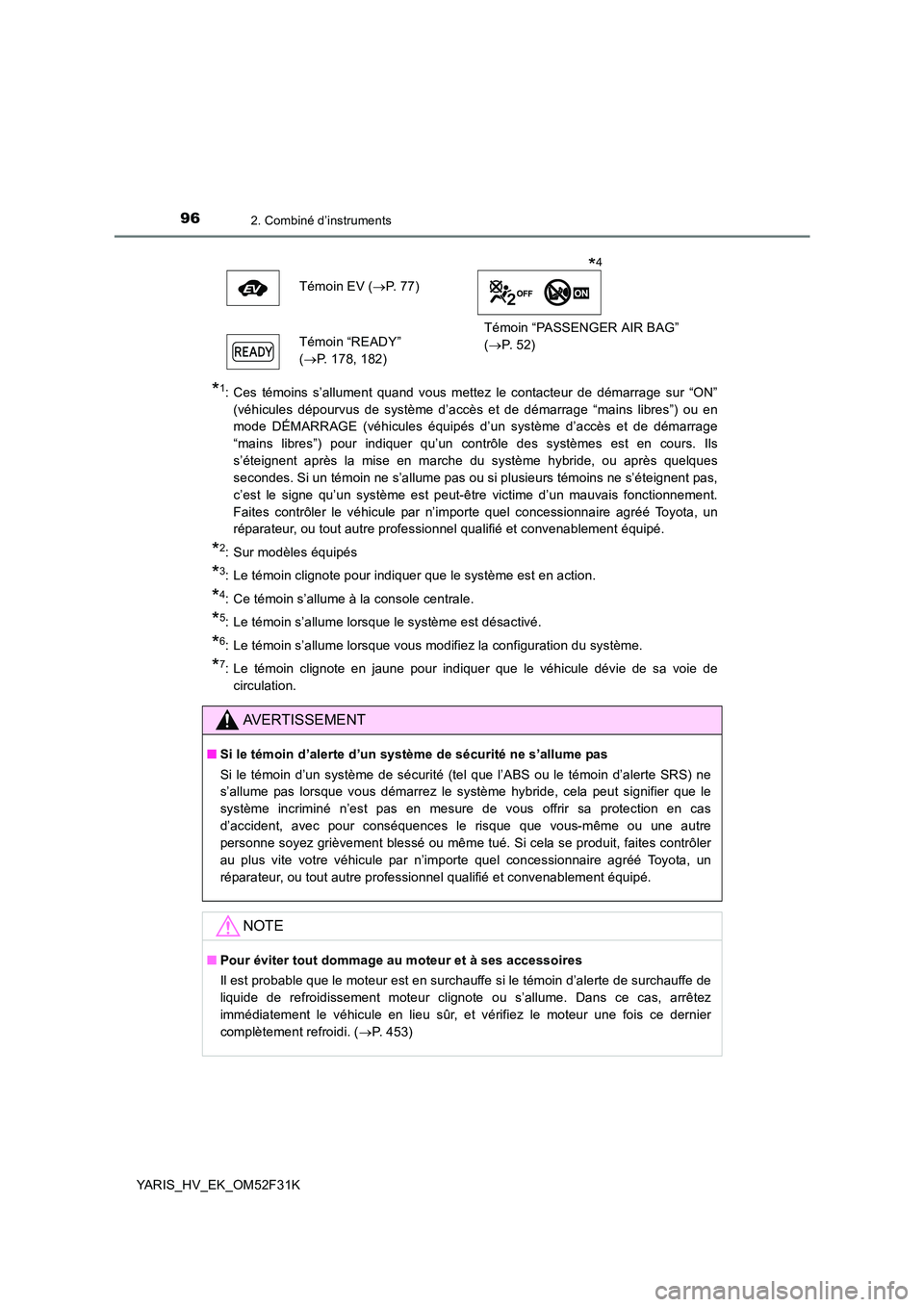

*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après la mise en marche du système hybride, ou après quelques
secondes. Si un témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas,
c’est le signe qu’un système est peut-être victime d’un mauvais fonctionnement.
Faites contrôler le véhicule par n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
*2: Sur modèles équipés
*3: Le témoin clignote pour indiquer que le système est en action.
*4: Ce témoin s’allume à la console centrale.
*5: Le témoin s’allume lorsque le système est désactivé.
*6: Le témoin s’allume lorsque vous modifiez la configuration du système.
*7: Le témoin clignote en jaune pour indiquer que le véhicule dévie de sa voie de
circulation.
Témoin EV ( →P. 7 7 )
Témoin “PASSENGER AIR BAG”
( →P. 5 2 ) Témoin “READY”
( →P. 178, 182)
AVERTISSEMENT
■Si le témoin d’alerte d’un système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte SRS) ne
s’allume pas lorsque vous démarrez le système hybride, cela peut signifier que le
système incriminé n’est pas en mesure de vous offrir sa protection en cas
d’accident, avec pour conséquences le risque que vous-même ou une autre
personne soyez grièvement blessé ou même tué. Si cela se produit, faites contrôler
au plus vite votre véhicule par n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
NOTE
■ Pour éviter tout dommage au moteur et à ses accessoires
Il est probable que le moteur est en surchauffe si le témoin d’alerte de surchauffe de
liquide de refroidissement moteur clignote ou s’allume. Dans ce cas, arrêtez
immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier
complètement refroidi. ( →P. 453)
*4

97
2
2. Combiné d’instruments
Combiné d’instruments
YARIS_HV_EK_OM52F31K

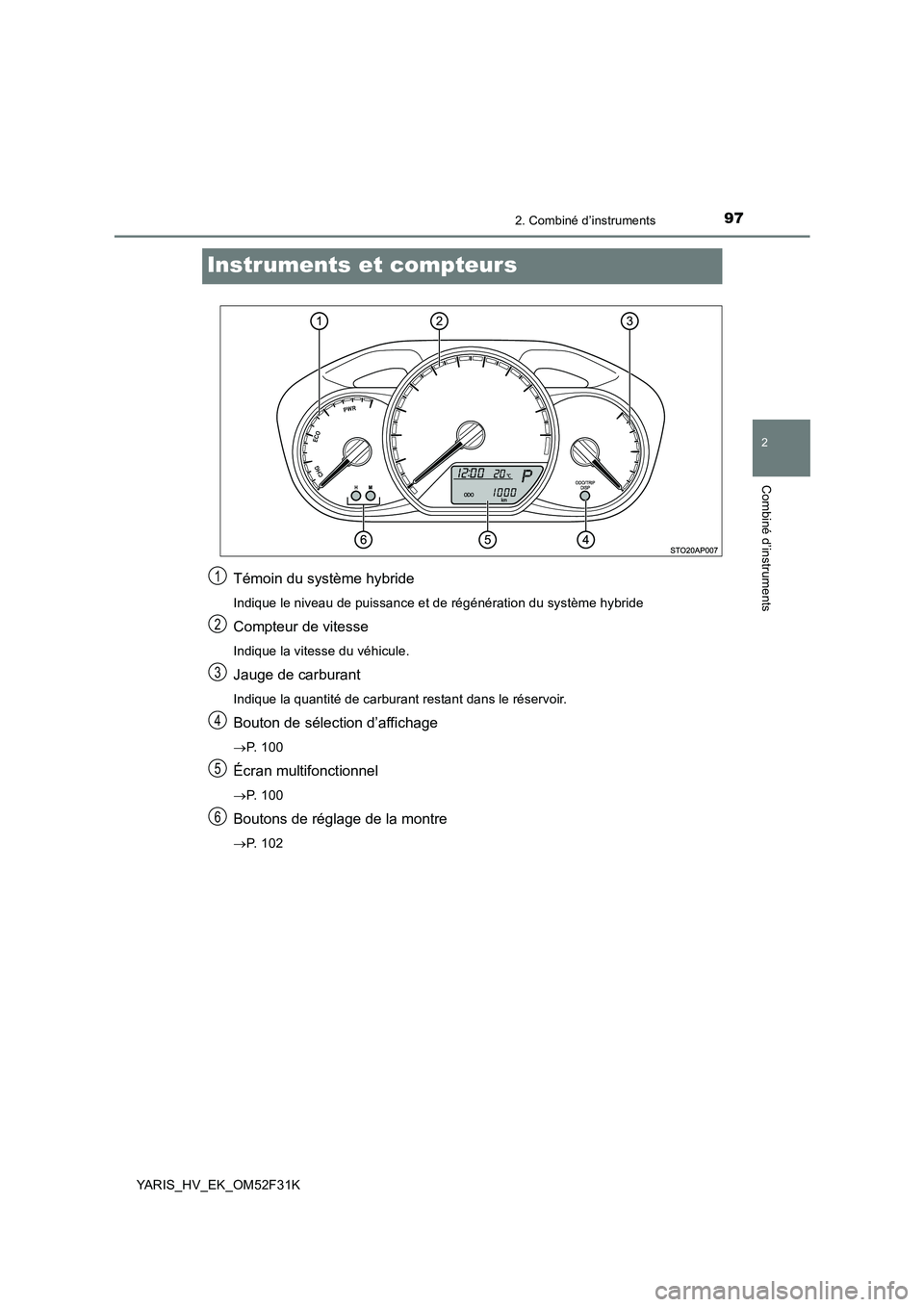

Instruments et compteurs
Témoin du système hybride
Indique le niveau de puissance et de régénération du système hybride
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir.
Bouton de sélection d’affichage
→P. 1 0 0
Écran multifonctionnel
→P. 1 0 0
Boutons de réglage de la montre
→P. 1 0 2
1
2
3
4
5
6

982. Combiné d’instruments
YARIS_HV_EK_OM52F31K
Vous pouvez régler la luminosité des éclairages du tableau de bord (lorsque
le sélecteur d’éclairage est sur marche).
Appuyez sur le bouton de sélection
d’affichage pour afficher la
commande d’éclairage du tableau de
bord. ( →P. 100)
Ensuite, appuyez longuement sur le
bouton. Appuyez sur le bouton pour
régler la luminosité au niveau de
votre choix.
■ Conditions d’allumage des instruments et de l’écran d’affichage
XVéhicules dépourvus de système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est sur “ON”.
XVéhicules équipés d’un système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est en mode MARCHE.

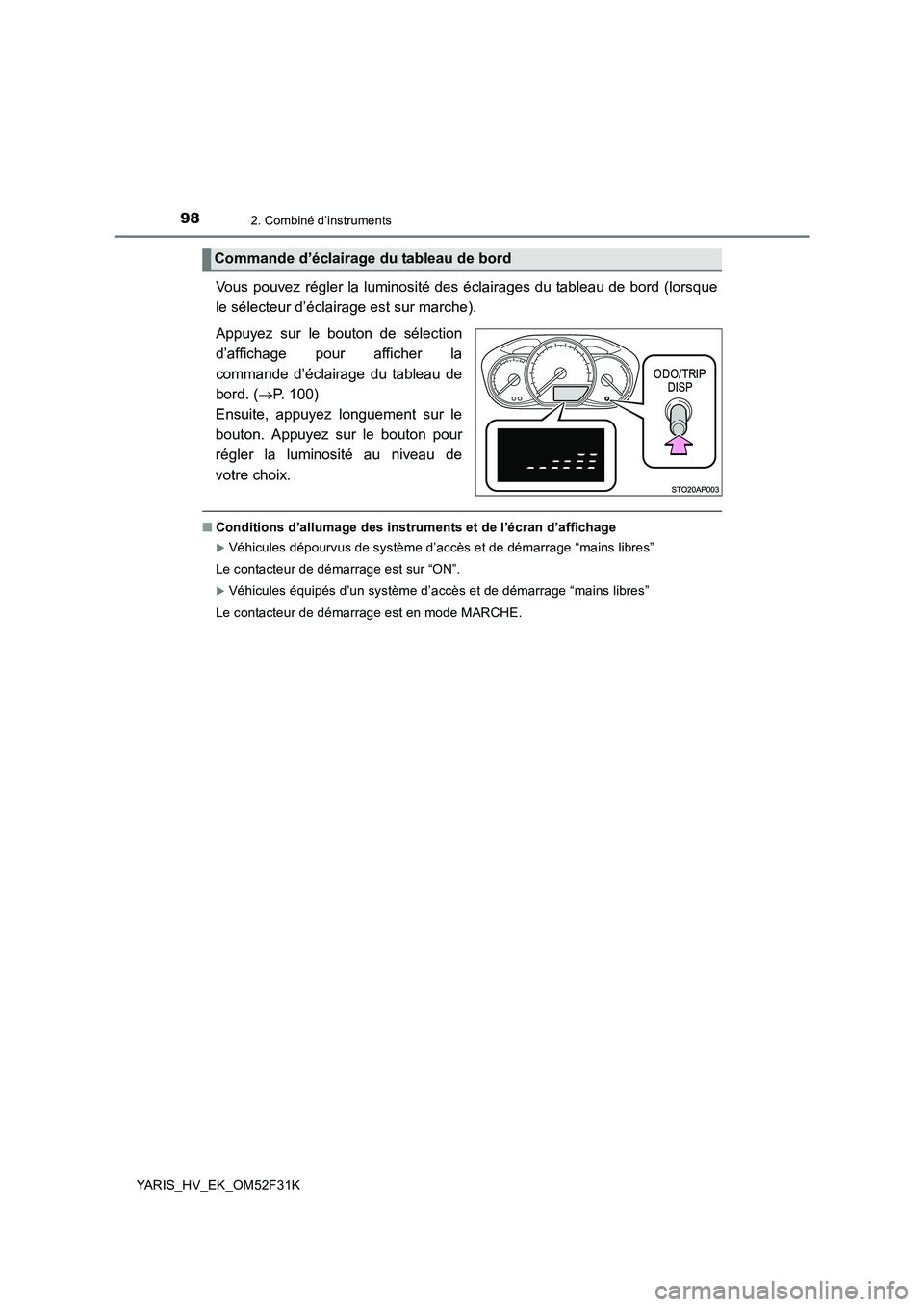

Commande d’éclairage du tableau de bord

992. Combiné d’instruments
2
Combiné d’instruments
YARIS_HV_EK_OM52F31K

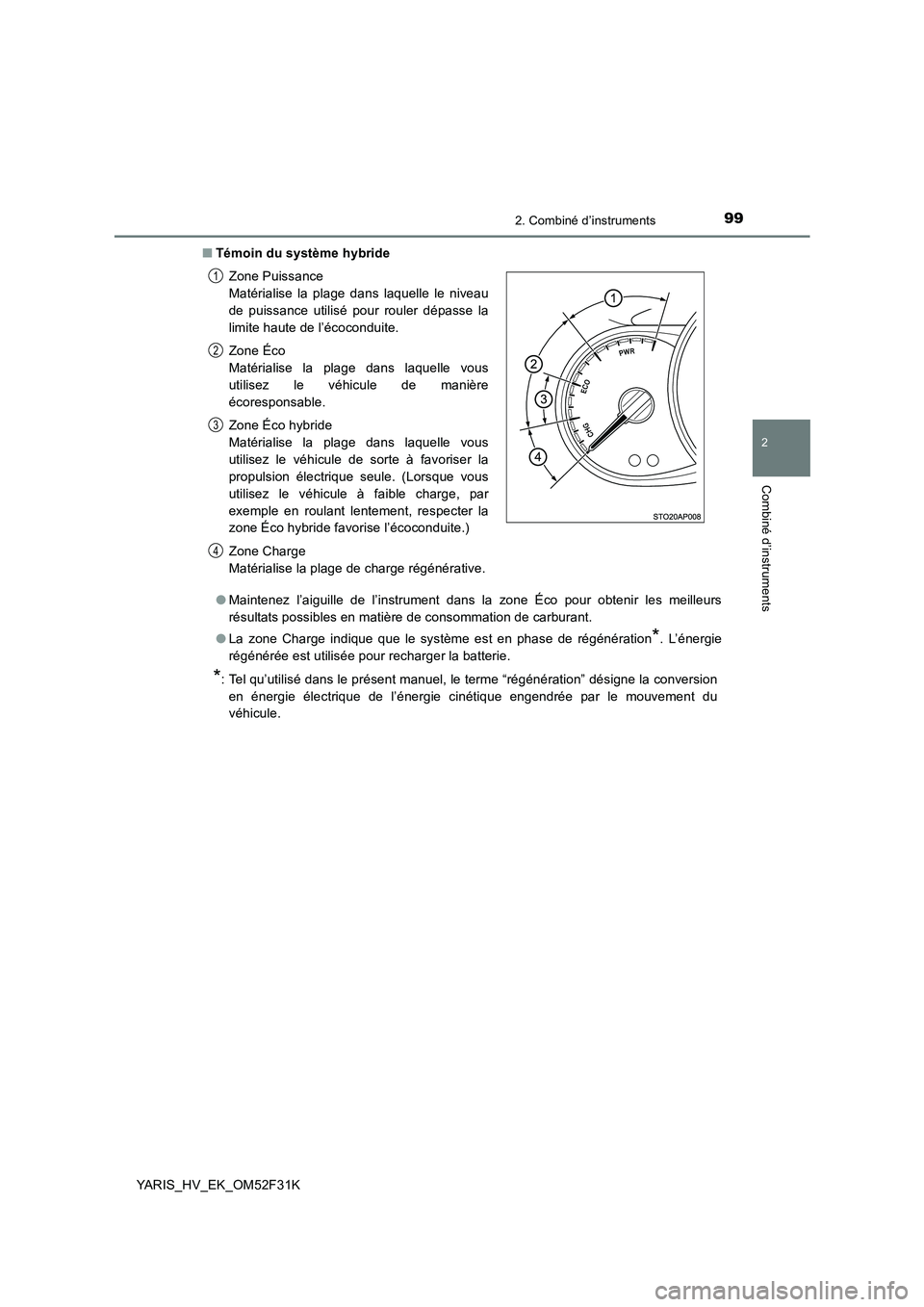

■ Témoin du système hybride
● Maintenez l’aiguille de l’instrument dans la zone Éco pour obtenir les meilleurs
résultats possibles en matière de consommation de carburant.
● La zone Charge indique que le système est en phase de régénération*. L’énergie
régénérée est utilisée pour recharger la batterie.
*: Tel qu’utilisé dans le présent manuel, le terme “régénération” désigne la conversion
en énergie électrique de l’énergie cinétique engendrée par le mouvement du
véhicule.
Zone Puissance
Matérialise la plage dans laquelle le niveau
de puissance utilisé pour rouler dépasse la
limite haute de l’écoconduite.
Zone Éco
Matérialise la plage dans laquelle vous
utilisez le véhicule de manière
écoresponsable.
Zone Éco hybride
Matérialise la plage dans laquelle vous
utilisez le véhicule de sorte à favoriser la
propulsion électrique seule. (Lorsque vous
utilisez le véhicule à faible charge, par
exemple en roulant lentement, respecter la
zone Éco hybride favorise l’écoconduite.)
Zone Charge
Matérialise la plage de charge régénérative.
1
2
3
4

1002. Combiné d’instruments
YARIS_HV_EK_OM52F31K

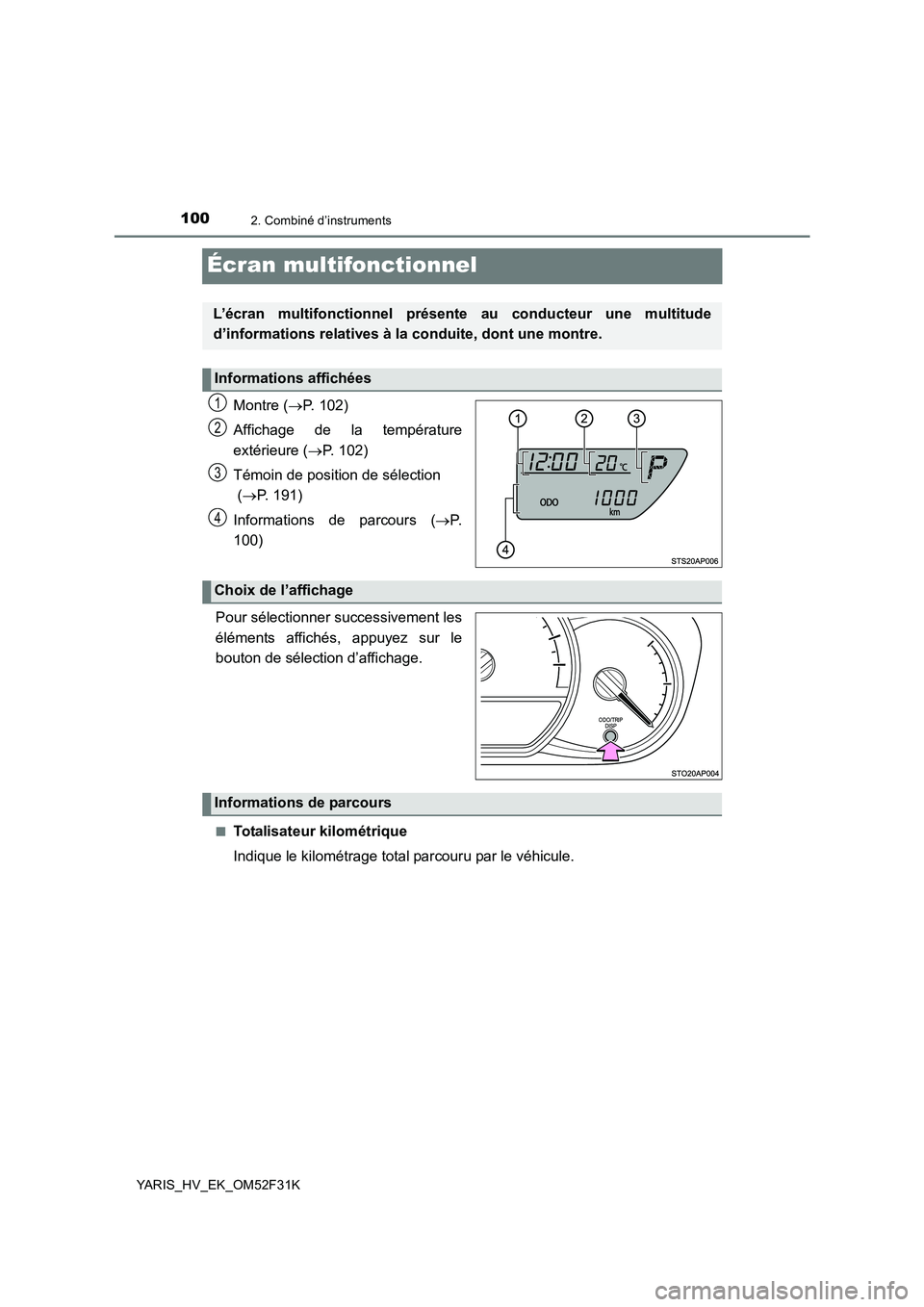

Écran multifonctionnel
Montre (→P. 102)
Affichage de la température
extérieure ( →P. 102)
Témoin de position de sélection
( →P. 191)
Informations de parcours ( →P.
100)
.
Pour sélectionner successivement les
éléments affichés, appuyez sur le
bouton de sélection d’affichage.
■Totalisateur kilométrique
Indique le kilométrage total parcouru par le véhicule.
L’écran multifonctionnel présente au conducteur une multitude
d’informations relatives à la conduite, dont une montre.
Informations affichées
1
2
3
4
Choix de l’affichage
Informations de parcours
