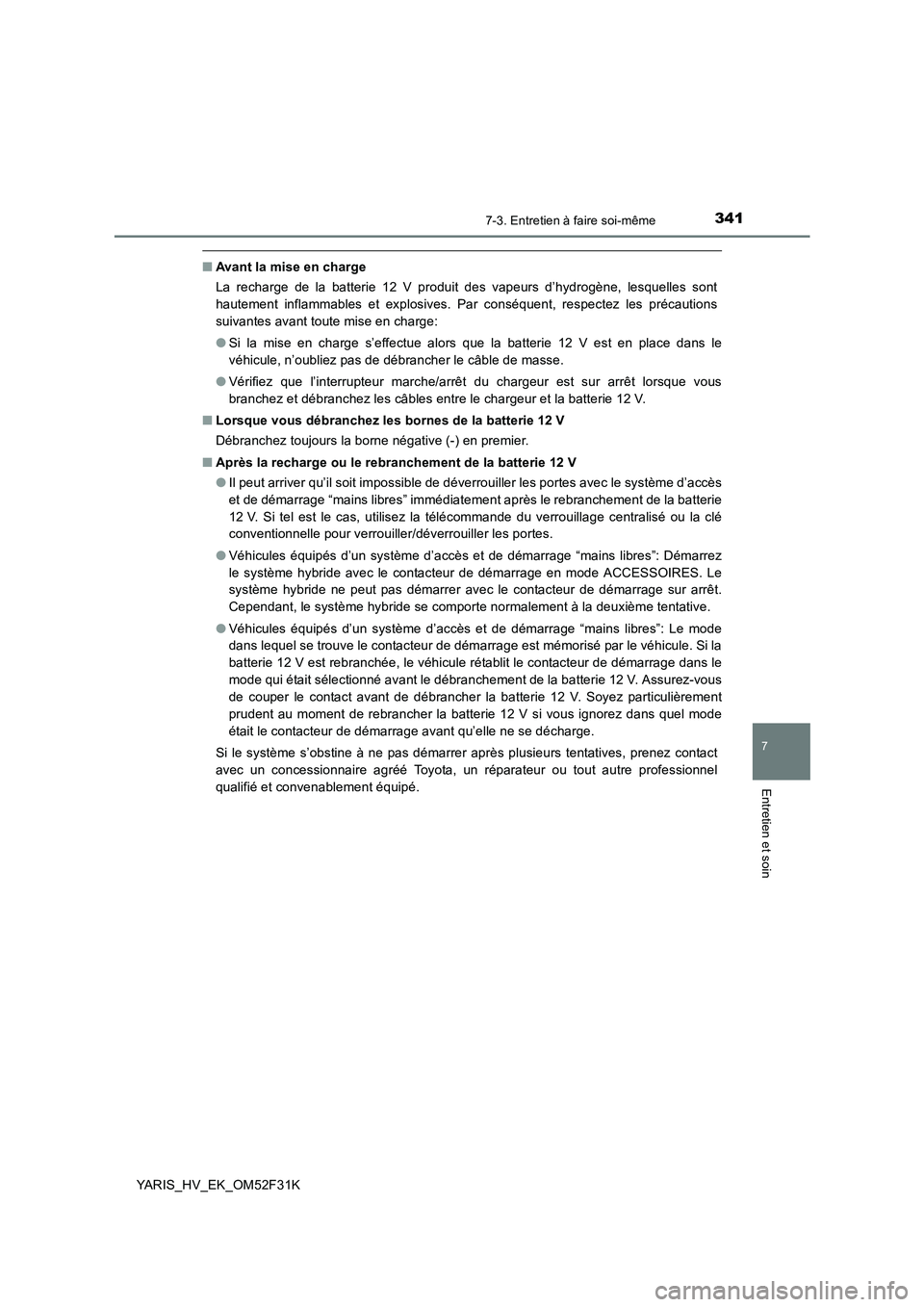

Page 341 of 496

3417-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52F31K
■Avant la mise en charge
La recharge de la batterie 12 V produit des vapeurs d’hydrogène, lesquelles sont
hautement inflammables et explosives. Par conséquent, respectez les précautions
suivantes avant toute mise en charge:
● Si la mise en charge s’effectue alors que la batterie 12 V est en place dans le
véhicule, n’oubliez pas de débrancher le câble de masse.
● Vérifiez que l’interrupteur marche/arrêt du chargeur est sur arrêt lorsque vous
branchez et débranchez les câbles entre le chargeur et la batterie 12 V.
■ Lorsque vous débranchez les bornes de la batterie 12 V
Débranchez toujours la borne négative (-) en premier.
■ Après la recharge ou le rebranchement de la batterie 12 V
● Il peut arriver qu’il soit impossible de déverrouiller les portes avec le système d’accès
et de démarrage “mains libres” immédiatement après le rebranchement de la batterie
12 V. Si tel est le cas, utilisez la télécommande du verrouillage centralisé ou la clé
conventionnelle pour verrouiller/déverrouiller les portes.
● Véhicules équipés d’un système d’accès et de démarrage “mains libres”: Démarrez
le système hybride avec le contacteur de démarrage en mode ACCESSOIRES. Le
système hybride ne peut pas démarrer avec le contacteur de démarrage sur arrêt.
Cependant, le système hybride se comporte normalement à la deuxième tentative.
● Véhicules équipés d’un système d’accès et de démarrage “mains libres”: Le mode
dans lequel se trouve le contacteur de démarrage est mémorisé par le véhicule. Si la
batterie 12 V est rebranchée, le véhicule rétablit le contacteur de démarrage dans le
mode qui était sélectionné avant le débranchement de la batterie 12 V. Assurez-vous
de couper le contact avant de débrancher la batterie 12 V. Soyez particulièrement
prudent au moment de rebrancher la batterie 12 V si vous ignorez dans quel mode
était le contacteur de démarrage avant qu’elle ne se décharge.
Si le système s’obstine à ne pas démarrer après plusieurs tentatives, prenez contact
avec un concessionnaire agréé Toyota, un réparateur ou tout autre professionnel
qualifié et convenablement équipé.

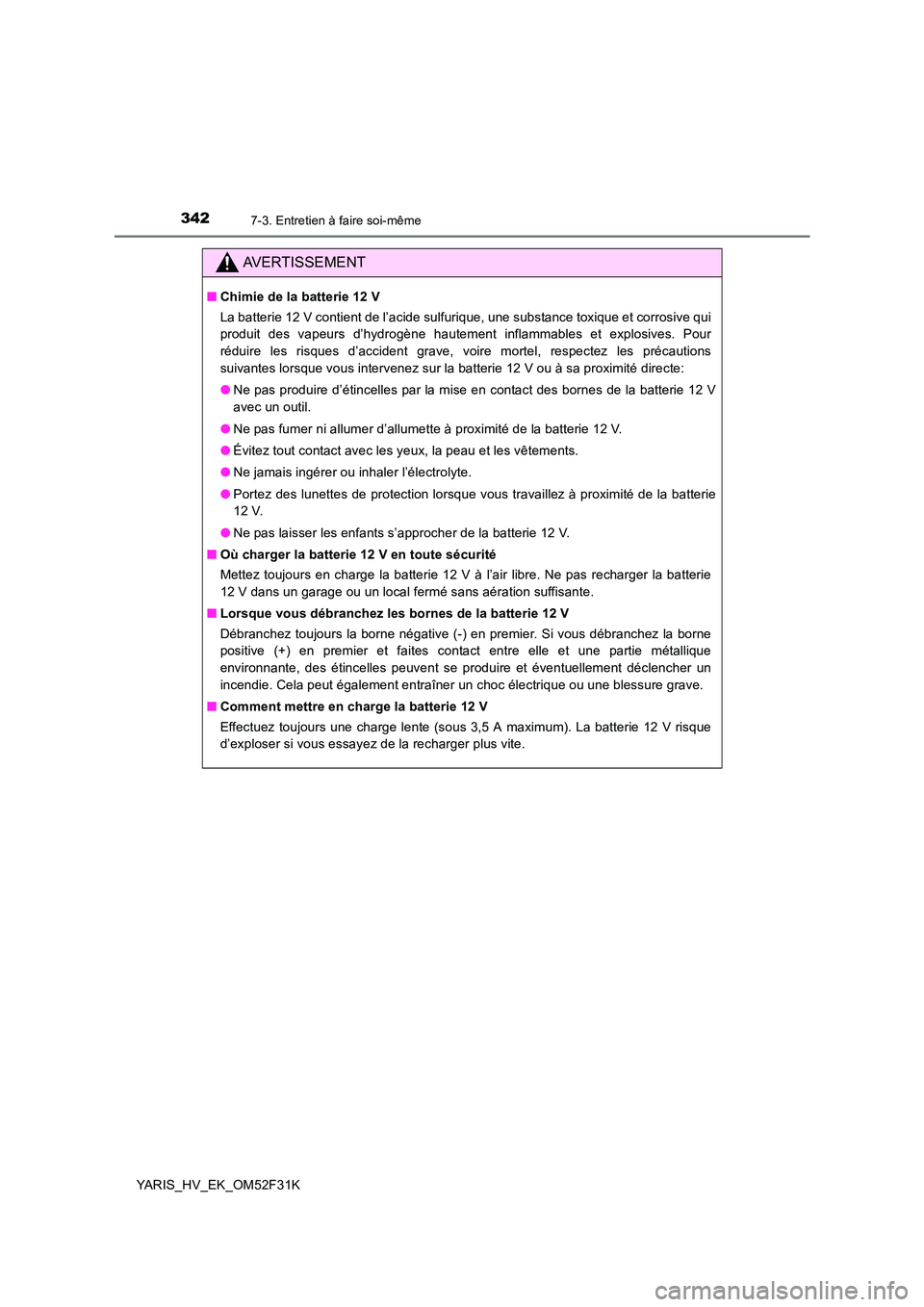

Page 342 of 496

3427-3. Entretien à faire soi-même
YARIS_HV_EK_OM52F31K
AVERTISSEMENT
■Chimie de la batterie 12 V
La batterie 12 V contient de l’acide sulfurique, une substance toxique et corrosive qui
produit des vapeurs d’hydrogène hautement inflammables et explosives. Pour
réduire les risques d’accident grave, voire mortel, respectez les précautions
suivantes lorsque vous intervenez sur la batterie 12 V ou à sa proximité directe:
● Ne pas produire d’étincelles par la mise en contact des bornes de la batterie 12 V
avec un outil.
● Ne pas fumer ni allumer d’allumette à proximité de la batterie 12 V.
● Évitez tout contact avec les yeux, la peau et les vêtements.
● Ne jamais ingérer ou inhaler l’électrolyte.
● Portez des lunettes de protection lorsque vous travaillez à proximité de la batterie
12 V.
● Ne pas laisser les enfants s’approcher de la batterie 12 V.
■ Où charger la batterie 12 V en toute sécurité
Mettez toujours en charge la batterie 12 V à l’air libre. Ne pas recharger la batterie
12 V dans un garage ou un local fermé sans aération suffisante.
■ Lorsque vous débranchez les bornes de la batterie 12 V
Débranchez toujours la borne négative (-) en premier. Si vous débranchez la borne
positive (+) en premier et faites contact entre elle et une partie métallique
environnante, des étincelles peuvent se produire et éventuellement déclencher un
incendie. Cela peut également entraîner un choc électrique ou une blessure grave.
■ Comment mettre en charge la batterie 12 V
Effectuez toujours une charge lente (sous 3,5 A maximum). La batterie 12 V risque
d’exploser si vous essayez de la recharger plus vite.

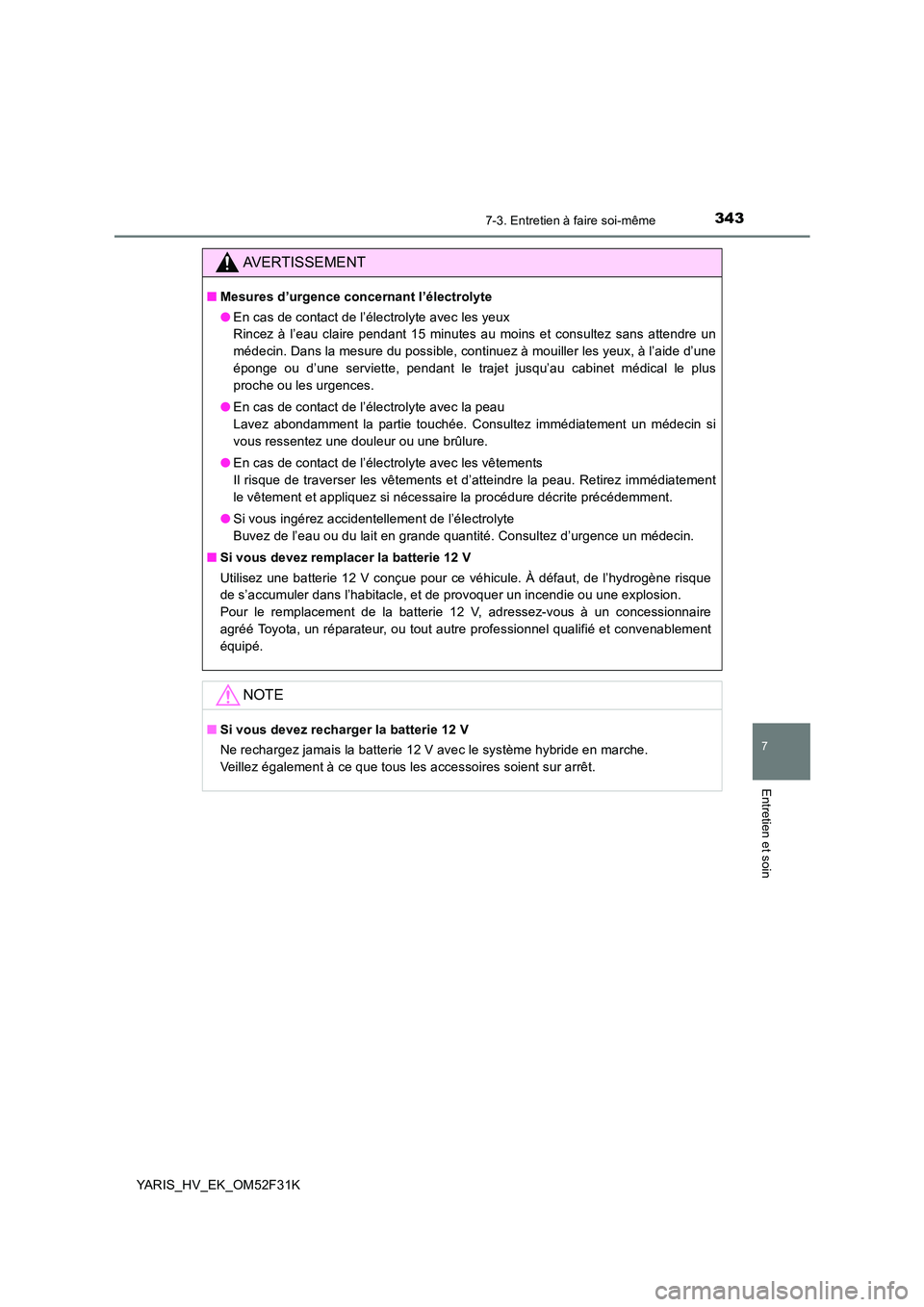

Page 343 of 496

3437-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52F31K
AVERTISSEMENT
■Mesures d’urgence concernant l’électrolyte
● En cas de contact de l’électrolyte avec les yeux
Rincez à l’eau claire pendant 15 minutes au moins et consultez sans attendre un
médecin. Dans la mesure du possible, continuez à mouiller les yeux, à l’aide d’une
éponge ou d’une serviette, pendant le trajet jusqu’au cabinet médical le plus
proche ou les urgences.
● En cas de contact de l’électrolyte avec la peau
Lavez abondamment la partie touchée. Consultez immédiatement un médecin si
vous ressentez une douleur ou une brûlure.
● En cas de contact de l’électrolyte avec les vêtements
Il risque de traverser les vêtements et d’atteindre la peau. Retirez immédiatement
le vêtement et appliquez si nécessaire la procédure décrite précédemment.
● Si vous ingérez accidentellement de l’électrolyte
Buvez de l’eau ou du lait en grande quantité. Consultez d’urgence un médecin.
■ Si vous devez remplacer la batterie 12 V
Utilisez une batterie 12 V conçue pour ce véhicule. À défaut, de l’hydrogène risque
de s’accumuler dans l’habitacle, et de provoquer un incendie ou une explosion.
Pour le remplacement de la batterie 12 V, adressez-vous à un concessionnaire
agréé Toyota, un réparateur, ou tout autre professionnel qualifié et convenablement
équipé.
NOTE
■ Si vous devez recharger la batterie 12 V
Ne rechargez jamais la batterie 12 V avec le système hybride en marche.
Veillez également à ce que tous les accessoires soient sur arrêt.

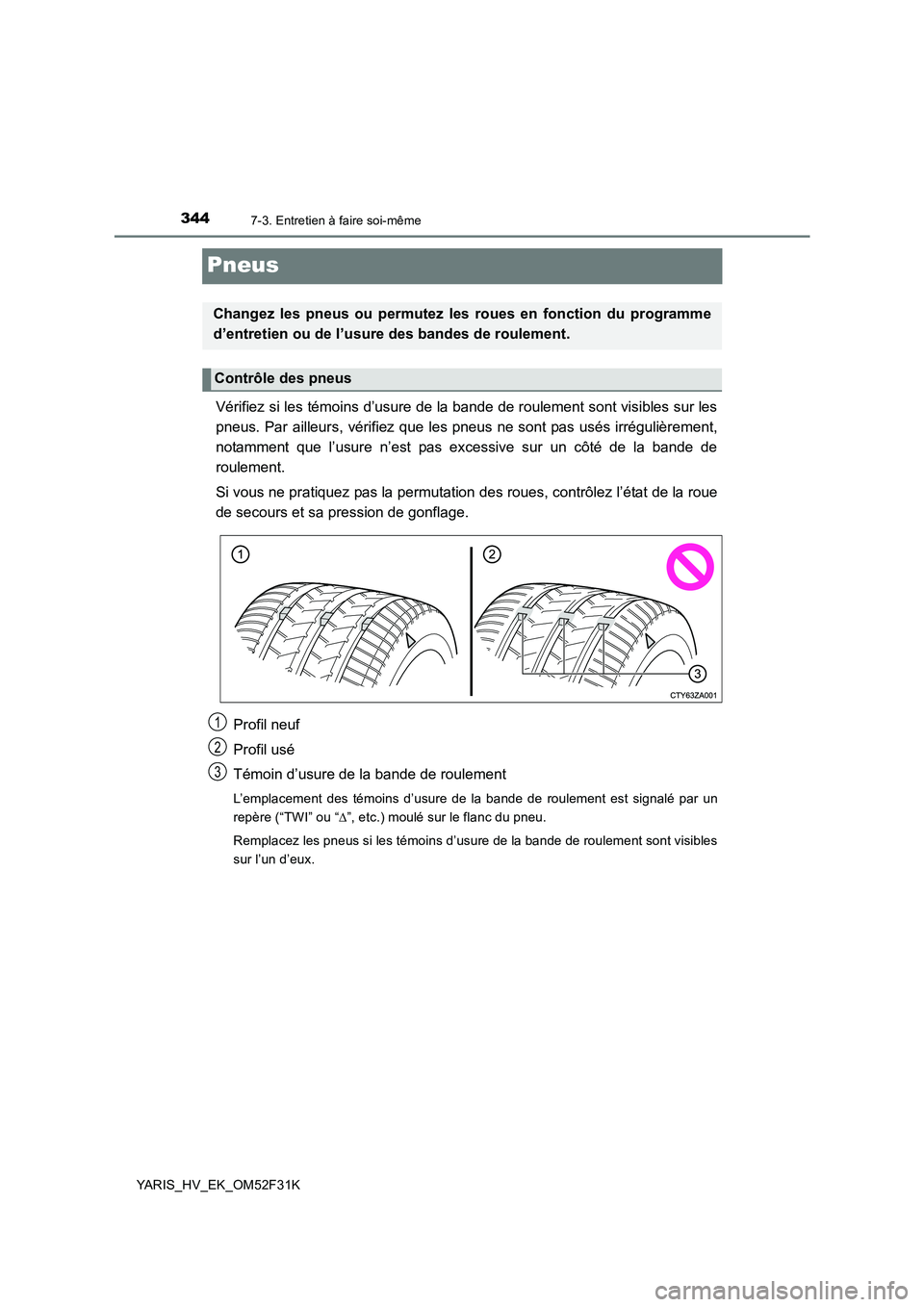

Page 344 of 496

3447-3. Entretien à faire soi-même
YARIS_HV_EK_OM52F31K
Pneus
Vérifiez si les témoins d’usure de la bande de roulement sont visibles sur les
pneus. Par ailleurs, vérifiez que les pneus ne sont pas usés irrégulièrement,
notamment que l’usure n’est pas excessive sur un côté de la bande de
roulement.
Si vous ne pratiquez pas la permutation des roues, contrôlez l’état de la roue
de secours et sa pression de gonflage.
Profil neuf
Profil usé
Témoin d’usure de la bande de roulement
L’emplacement des témoins d’usure de la bande de roulement est signalé par un
repère (“TWI” ou “ ∆”, etc.) moulé sur le flanc du pneu.
Remplacez les pneus si les témoins d’usure de la bande de roulement sont visibles
sur l’un d’eux.
Changez les pneus ou permutez les roues en fonction du programme
d’entretien ou de l’usure des bandes de roulement.
Contrôle des pneus
1
2
3

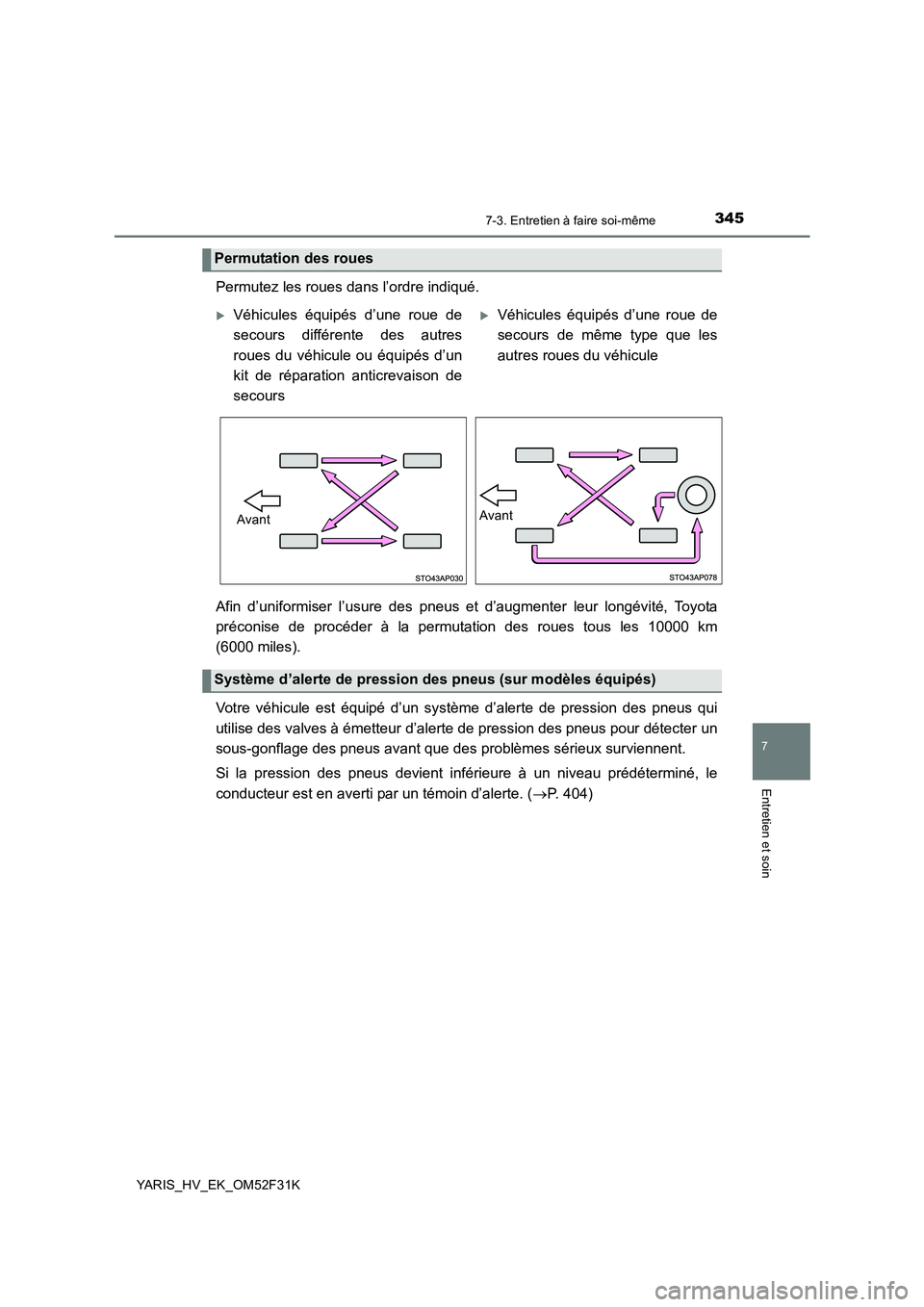

Page 345 of 496

3457-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52F31K
Permutez les roues dans l’ordre indiqué.
Afin d’uniformiser l’usure des pneus et d’augmenter leur longévité, Toyota
préconise de procéder à la permutation des roues tous les 10000 km
(6000 miles).
Votre véhicule est équipé d’un système d’alerte de pression des pneus qui
utilise des valves à émetteur d’alerte de pression des pneus pour détecter un
sous-gonflage des pneus avant que des problèmes sérieux surviennent.
Si la pression des pneus devient inférieure à un niveau prédéterminé, le
conducteur est en averti par un témoin d’alerte. ( →P. 404)
Permutation des roues
XVéhicules équipés d’une roue de
secours différente des autres
roues du véhicule ou équipés d’un
kit de réparation anticrevaison de
secours
XVéhicules équipés d’une roue de
secours de même type que les
autres roues du véhicule
AvantAvant
Système d’alerte de pression des pneus (sur modèles équipés)

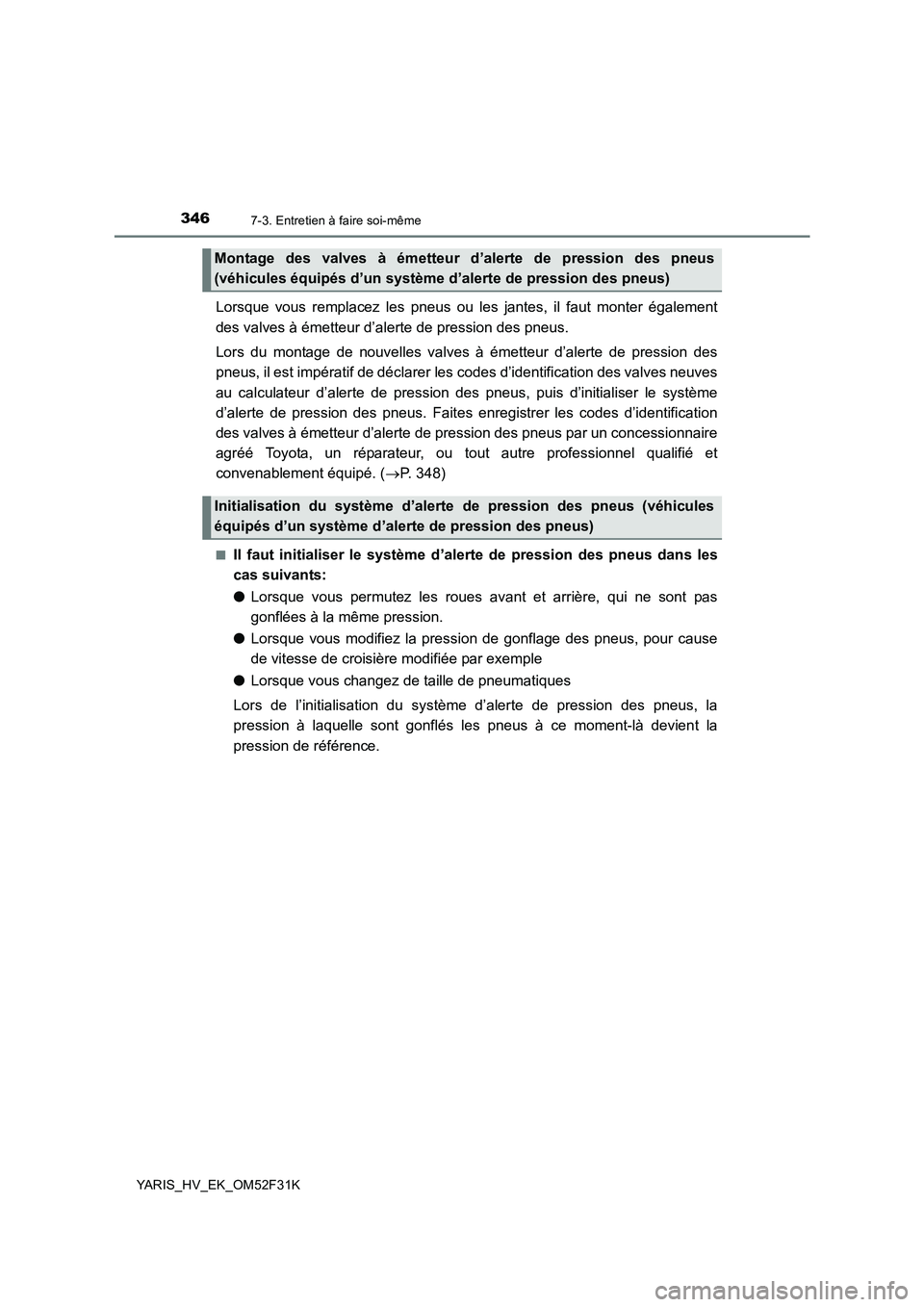

Page 346 of 496

3467-3. Entretien à faire soi-même
YARIS_HV_EK_OM52F31K
Lorsque vous remplacez les pneus ou les jantes, il faut monter également
des valves à émetteur d’alerte de pression des pneus.
Lors du montage de nouvelles valves à émetteur d’alerte de pression des
pneus, il est impératif de déclarer les codes d’identification des valves neuves
au calculateur d’alerte de pression des pneus, puis d’initialiser le système
d’alerte de pression des pneus. Faites enregistrer les codes d’identification
des valves à émetteur d’alerte de pression des pneus par un concessionnaire
agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé. ( →P. 348)
■Il faut initialiser le système d’alerte de pression des pneus dans les
cas suivants:
● Lorsque vous permutez les roues avant et arrière, qui ne sont pas
gonflées à la même pression.
● Lorsque vous modifiez la pression de gonflage des pneus, pour cause
de vitesse de croisière modifiée par exemple
● Lorsque vous changez de taille de pneumatiques
Lors de l’initialisation du système d’alerte de pression des pneus, la
pression à laquelle sont gonflés les pneus à ce moment-là devient la
pression de référence.
Montage des valves à émetteur d’alerte de pression des pneus
(véhicules équipés d’un système d’alerte de pression des pneus)
Initialisation du système d’alerte de pression des pneus (véhicules
équipés d’un système d’alerte de pression des pneus)

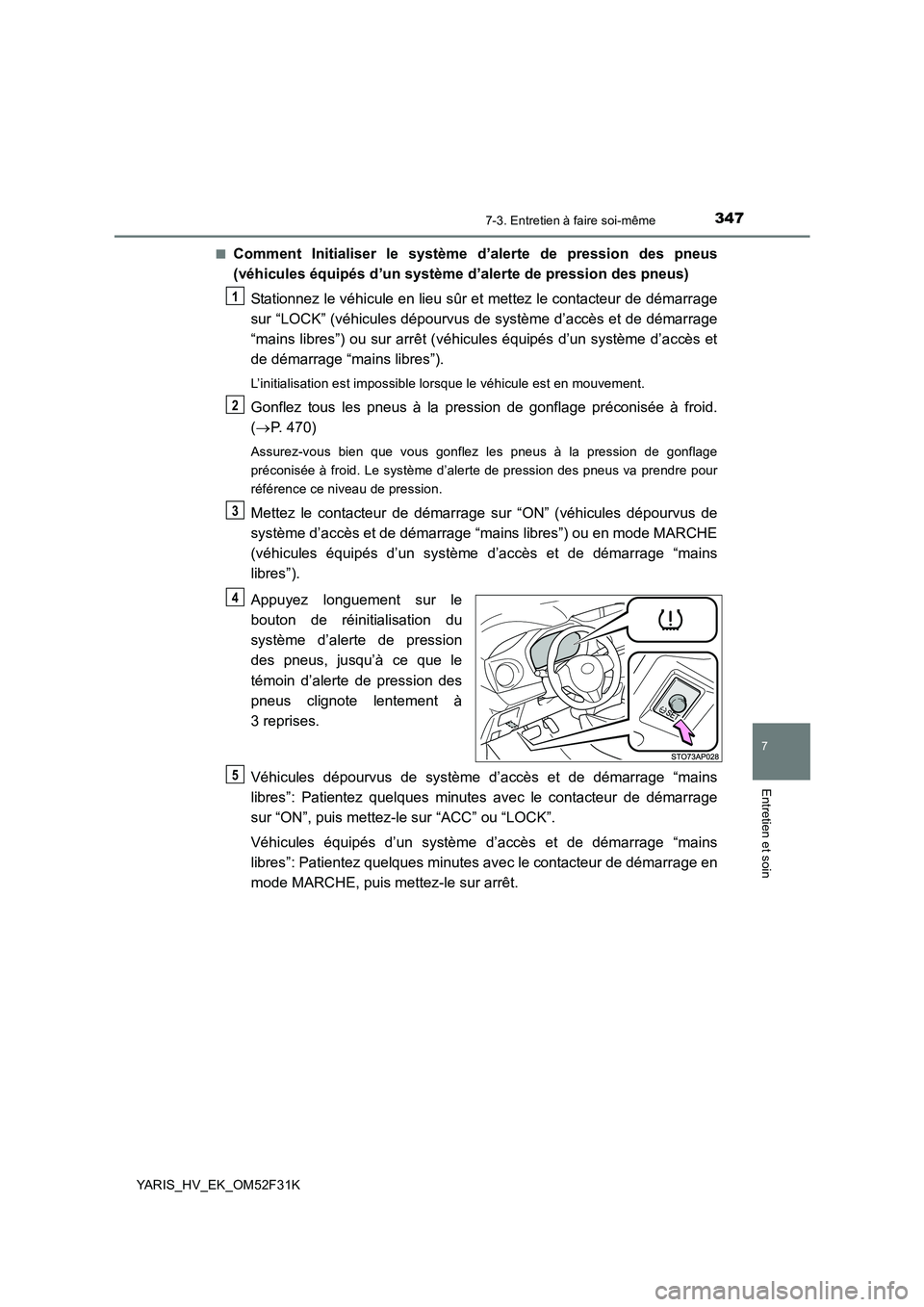

Page 347 of 496

3477-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52F31K
■Comment Initialiser le système d’alerte de pression des pneus
(véhicules équipés d’un système d’alerte de pression des pneus)
Stationnez le véhicule en lieu sûr et mettez le contacteur de démarrage
sur “LOCK” (véhicules dépourvus de système d’accès et de démarrage
“mains libres”) ou sur arrêt (véhicules équipés d’un système d’accès et
de démarrage “mains libres”).
L’initialisation est impossible lorsque le véhicule est en mouvement.
Gonflez tous les pneus à la pression de gonflage préconisée à froid.
( →P. 470)
Assurez-vous bien que vous gonflez les pneus à la pression de gonflage
préconisée à froid. Le système d’alerte de pression des pneus va prendre pour
référence ce niveau de pression.
Mettez le contacteur de démarrage sur “ON” (véhicules dépourvus de
système d’accès et de démarrage “mains libres”) ou en mode MARCHE
(véhicules équipés d’un système d’accès et de démarrage “mains
libres”).
Appuyez longuement sur le
bouton de réinitialisation du
système d’alerte de pression
des pneus, jusqu’à ce que le
témoin d’alerte de pression des
pneus clignote lentement à
3 reprises.
Véhicules dépourvus de système d’accès et de démarrage “mains
libres”: Patientez quelques minutes avec le contacteur de démarrage
sur “ON”, puis mettez-le sur “ACC” ou “LOCK”.
Véhicules équipés d’un système d’accès et de démarrage “mains
libres”: Patientez quelques minutes avec le contacteur de démarrage en
mode MARCHE, puis mettez-le sur arrêt.
1
2
3
4
5

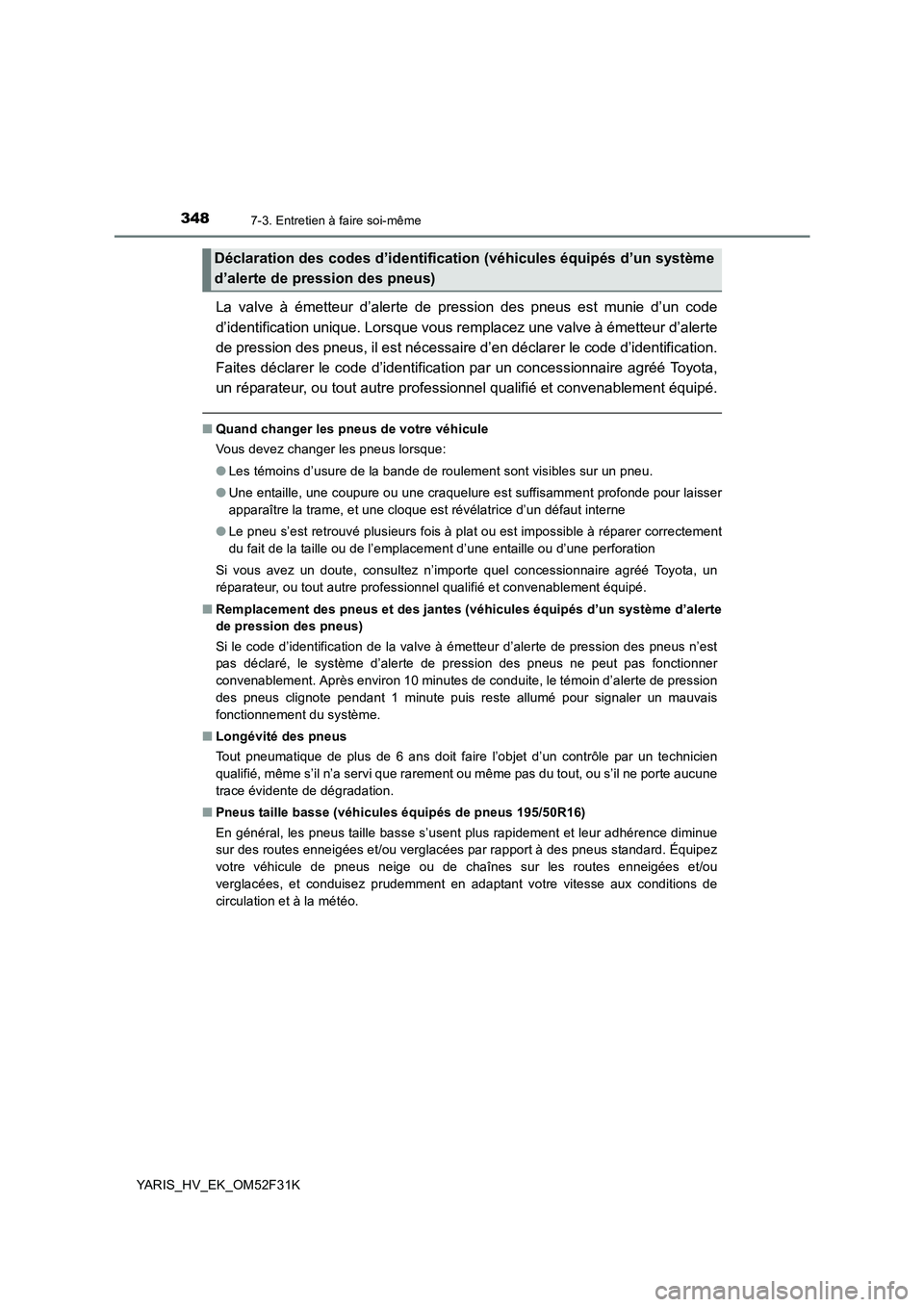

Page 348 of 496

3487-3. Entretien à faire soi-même
YARIS_HV_EK_OM52F31K
La valve à émetteur d’alerte de pression des pneus est munie d’un code
d’identification unique. Lorsque vous remplacez une valve à émetteur d’alerte
de pression des pneus, il est nécessaire d’en déclarer le code d’identification.
Faites déclarer le code d’identification par un concessionnaire agréé Toyota,
un réparateur, ou tout autre professionnel qualifié et convenablement équipé.
■ Quand changer les pneus de votre véhicule
Vous devez changer les pneus lorsque:
● Les témoins d’usure de la bande de roulement sont visibles sur un pneu.
● Une entaille, une coupure ou une craquelure est suffisamment profonde pour laisser
apparaître la trame, et une cloque est révélatrice d’un défaut interne
● Le pneu s’est retrouvé plusieurs fois à plat ou est impossible à réparer correctement
du fait de la taille ou de l’emplacement d’une entaille ou d’une perforation
Si vous avez un doute, consultez n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
■ Remplacement des pneus et des jantes (véhicules équipés d’un système d’alerte
de pression des pneus)
Si le code d’identification de la valve à émetteur d’alerte de pression des pneus n’est
pas déclaré, le système d’alerte de pression des pneus ne peut pas fonctionner
convenablement. Après environ 10 minutes de conduite, le témoin d’alerte de pression
des pneus clignote pendant 1 minute puis reste allumé pour signaler un mauvais
fonctionnement du système.
■ Longévité des pneus
Tout pneumatique de plus de 6 ans doit faire l’objet d’un contrôle par un technicien
qualifié, même s’il n’a servi que rarement ou même pas du tout, ou s’il ne porte aucune
trace évidente de dégradation.
■ Pneus taille basse (véhicules équipés de pneus 195/50R16)
En général, les pneus taille basse s’usent plus rapidement et leur adhérence diminue
sur des routes enneigées et/ou verglacées par rapport à des pneus standard. Équipez
votre véhicule de pneus neige ou de chaînes sur les routes enneigées et/ou
verglacées, et conduisez prudemment en adaptant votre vitesse aux conditions de
circulation et à la météo.
Déclaration des codes d’identificat ion (véhicules équipés d’un système
d’alerte de pression des pneus)
Page 349 of 496

3497-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52F31K

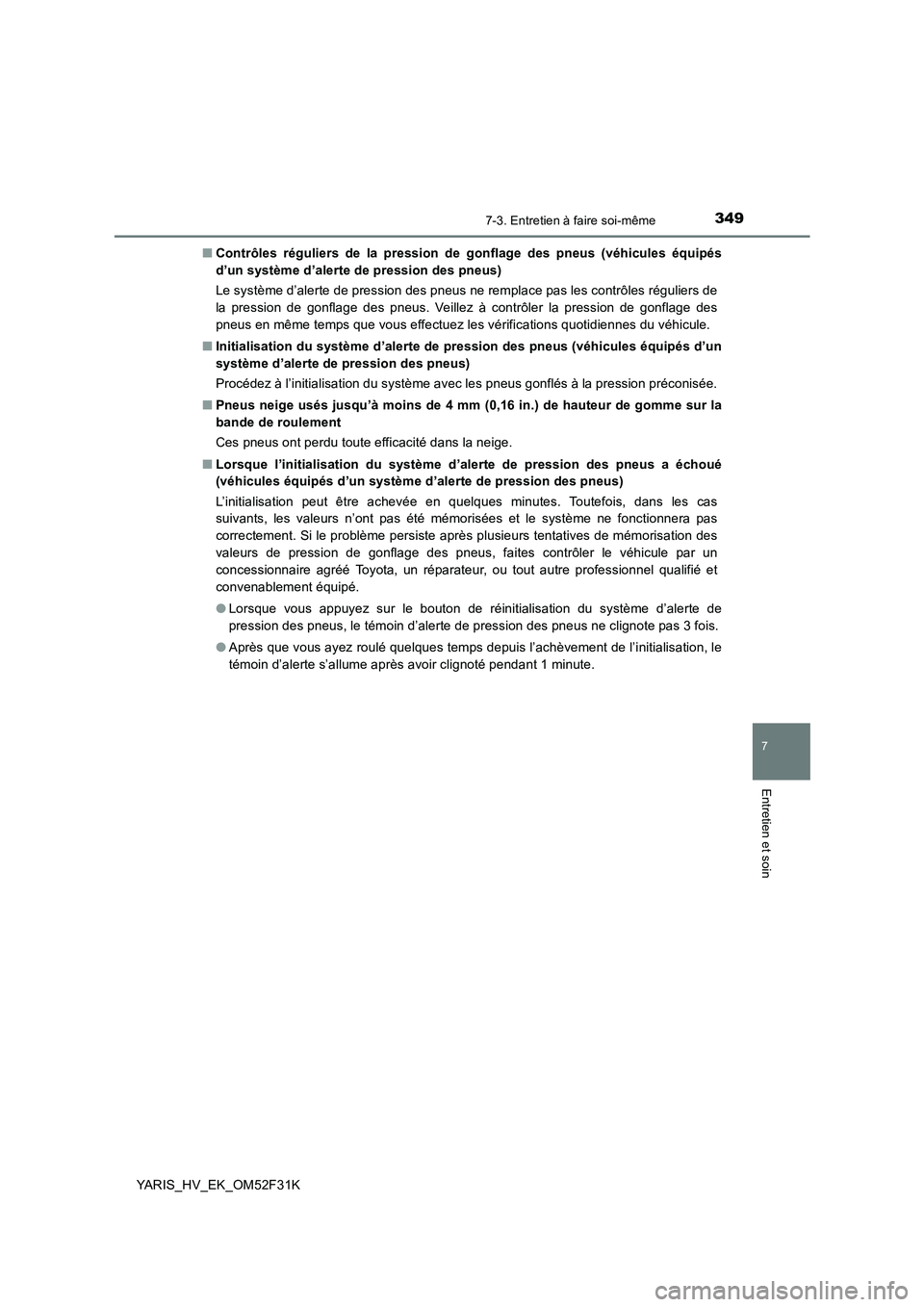

■ Contrôles réguliers de la pression de gonflage des pneus (véhicules équipés
d’un système d’alerte de pression des pneus)
Le système d’alerte de pression des pneus ne remplace pas les contrôles réguliers de
la pression de gonflage des pneus. Veillez à contrôler la pression de gonflage des
pneus en même temps que vous effectuez les vérifications quotidiennes du véhicule.
■ Initialisation du système d’alerte de pression des pneus (véhicules équipés d’un
système d’alerte de pression des pneus)
Procédez à l’initialisation du système avec les pneus gonflés à la pression préconisée.
■ Pneus neige usés jusqu’à moins de 4 mm (0,16 in.) de hauteur de gomme sur la
bande de roulement
Ces pneus ont perdu toute efficacité dans la neige.
■ Lorsque l’initialisation du système d’alerte de pression des pneus a échoué
(véhicules équipés d’un système d’alerte de pression des pneus)
L’initialisation peut être achevée en quelques minutes. Toutefois, dans les cas
suivants, les valeurs n’ont pas été mémorisées et le système ne fonctionnera pas
correctement. Si le problème persiste après plusieurs tentatives de mémorisation des
valeurs de pression de gonflage des pneus, faites contrôler le véhicule par un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
● Lorsque vous appuyez sur le bouton de réinitialisation du système d’alerte de
pression des pneus, le témoin d’alerte de pression des pneus ne clignote pas 3 fois.
● Après que vous ayez roulé quelques temps depuis l’achèvement de l’initialisation, le
témoin d’alerte s’allume après avoir clignoté pendant 1 minute.
Page 350 of 496

3507-3. Entretien à faire soi-même
YARIS_HV_EK_OM52F31K

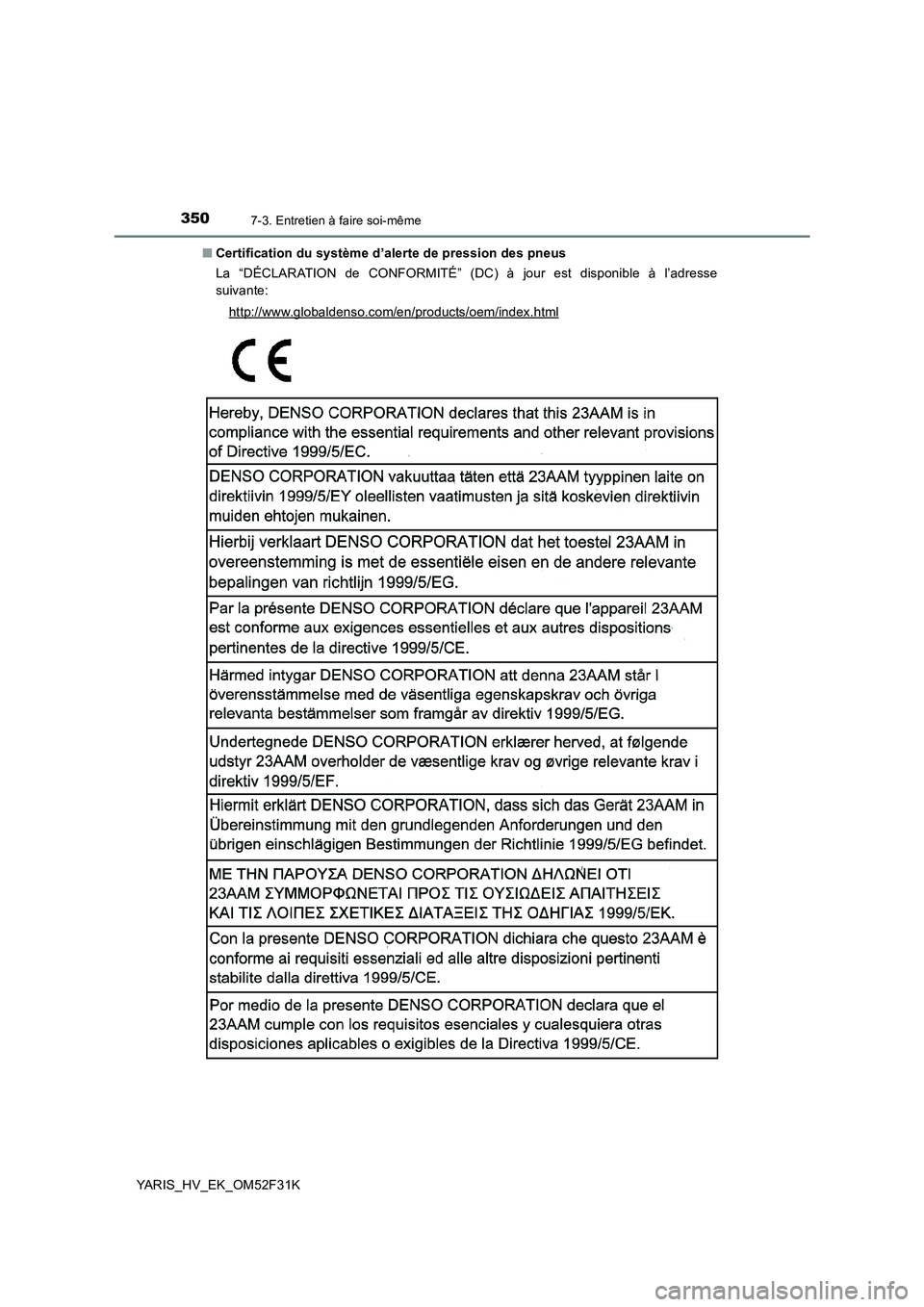

■ Certification du système d’alerte de pression des pneus
La “DÉCLARATION de CONFORMITÉ” (DC) à jour est disponible à l’adresse
suivante:
http://www.globaldenso.com/en/products/oem/index.html
