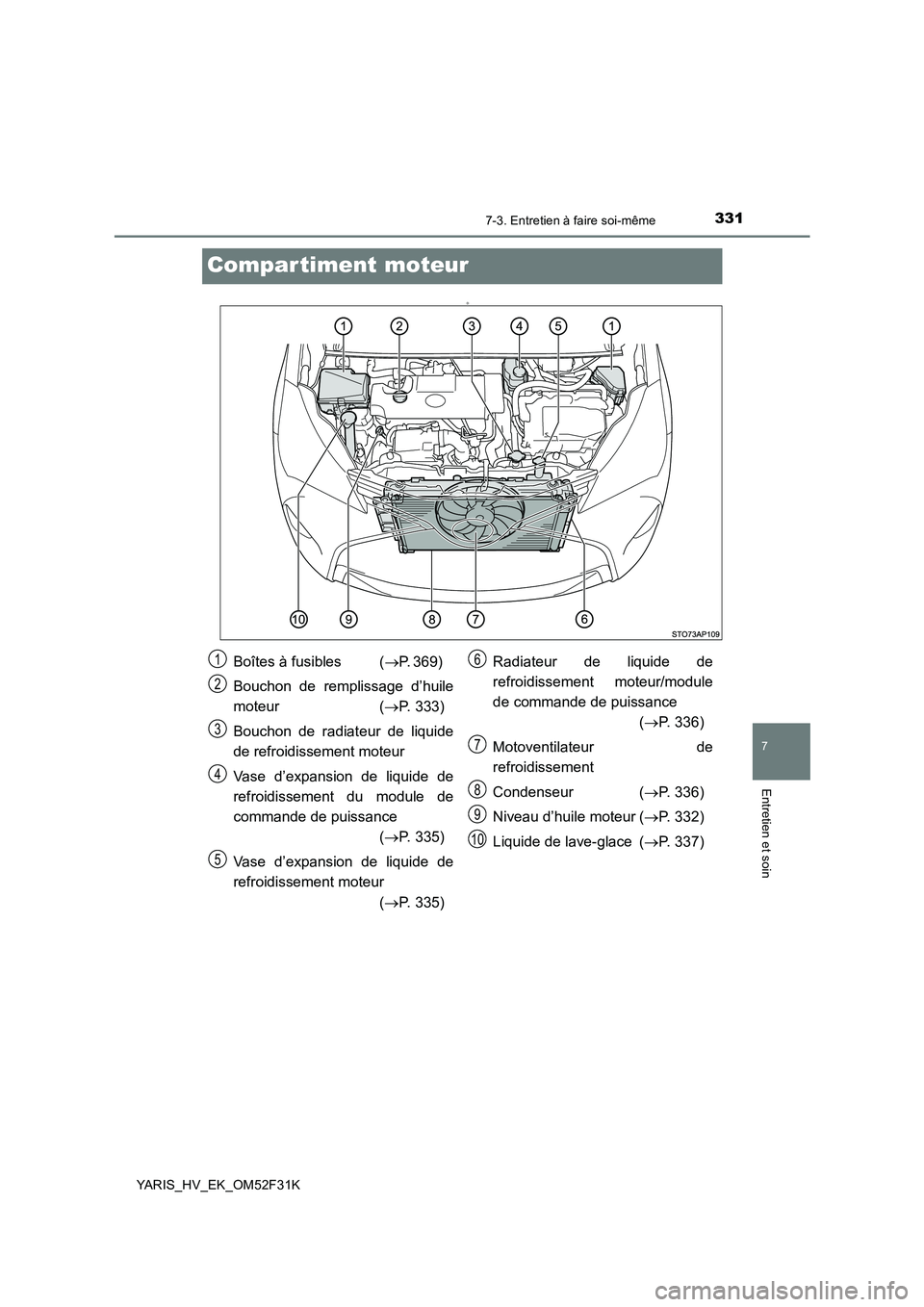

Compar timent moteur
D
Boîtes à fusibles (→P. 369)
Bouchon de remplissage d’huile
moteur ( →P. 333)
Bouchon de radiateur de liquide
de refroidissement moteur
Vase d’expansion de liquide de
refroidissement du module de
commande de puissance
( →P. 335)
Vase d’expansion de liquide de
refroidissement moteur
( →P. 335)
Radiateur de liquide de
refroidissement moteur/module
de commande de puissance
( →P. 336)
Motoventilateur de
refroidissement
Condenseur ( →P. 336)
Niveau d’huile moteur ( →P. 332)
Liquide de lave-glace ( →P. 337)
1
2
3
4
5
6
7
8
9
10

3327-3. Entretien à faire soi-même
YARIS_HV_EK_OM52F31K

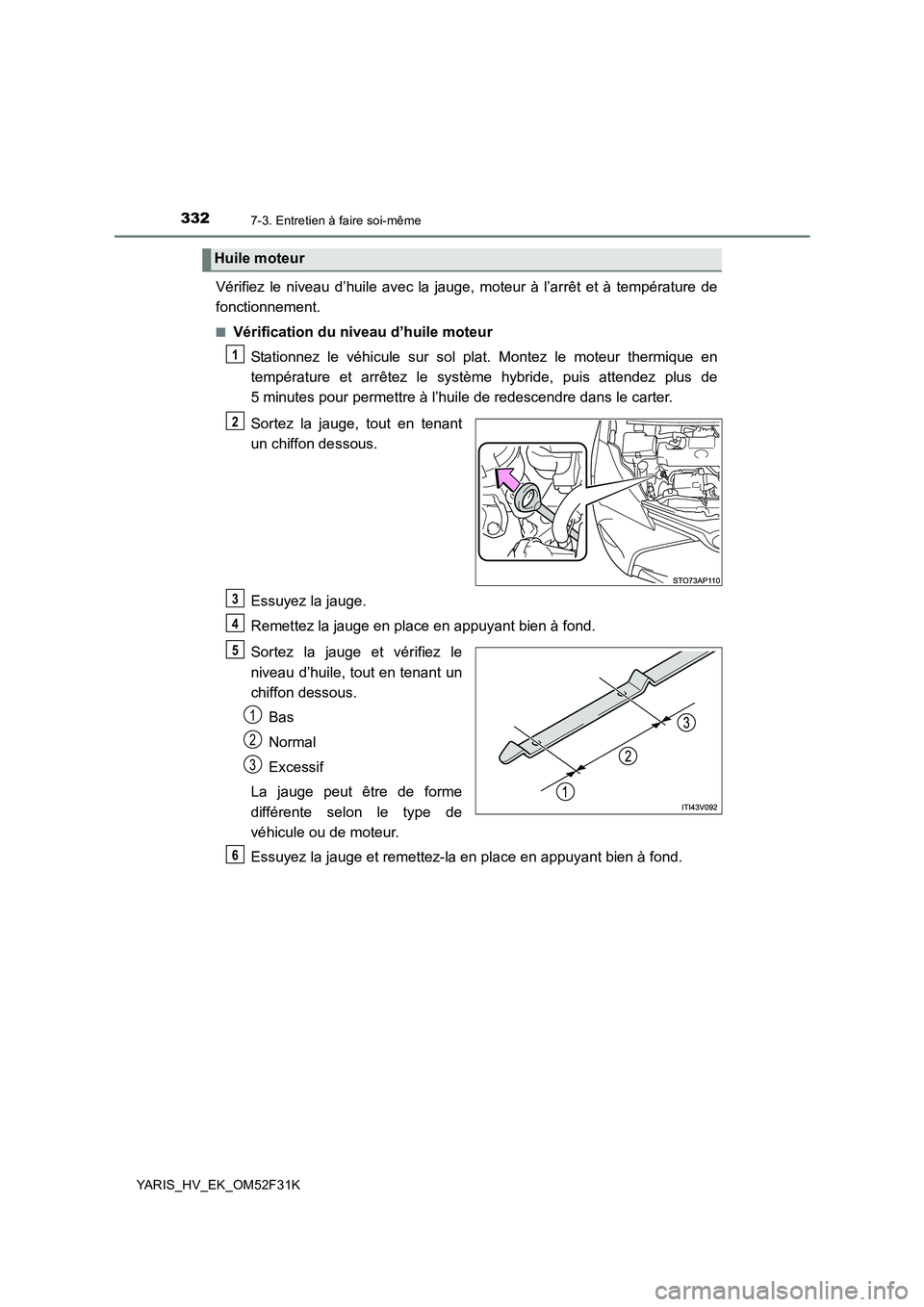

Vérifiez le niveau d’huile avec la jauge, moteur à l’arrêt et à température de
fonctionnement.
■Vérification du niveau d’huile moteur
Stationnez le véhicule sur sol plat. Montez le moteur thermique en
température et arrêtez le système hybride, puis attendez plus de
5 minutes pour permettre à l’huile de redescendre dans le carter.
Sortez la jauge, tout en tenant
un chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le
niveau d’huile, tout en tenant un
chiffon dessous.
Bas
Normal
Excessif
La jauge peut être de forme
différente selon le type de
véhicule ou de moteur.
Essuyez la jauge et remettez-la en place en appuyant bien à fond.
Huile moteur
1
2
3
4
5
1
2
3
6

3337-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52F31K

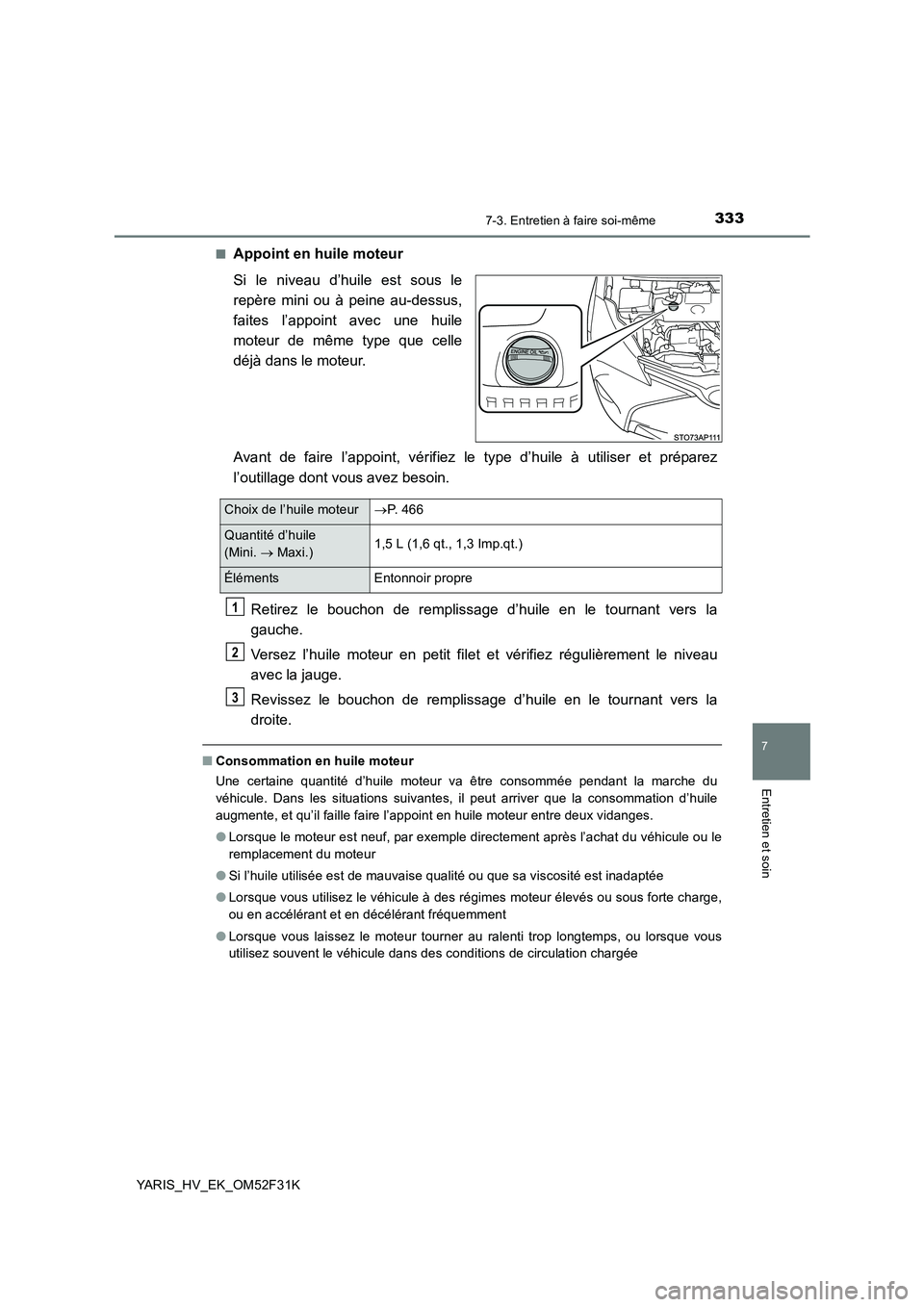

■Appoint en huile moteur
Si le niveau d’huile est sous le
repère mini ou à peine au-dessus,
faites l’appoint avec une huile
moteur de même type que celle
déjà dans le moteur.
Avant de faire l’appoint, vérifiez le type d’huile à utiliser et préparez
l’outillage dont vous avez besoin.
Retirez le bouchon de remplissage d’huile en le tournant vers la
gauche.
Versez l’huile moteur en petit filet et vérifiez régulièrement le niveau
avec la jauge.
Revissez le bouchon de remplissage d’huile en le tournant vers la
droite.
■ Consommation en huile moteur
Une certaine quantité d’huile moteur va être consommée pendant la marche du
véhicule. Dans les situations suivantes, il peut arriver que la consommation d’huile
augmente, et qu’il faille faire l’appoint en huile moteur entre deux vidanges.
● Lorsque le moteur est neuf, par exemple directement après l’achat du véhicule ou le
remplacement du moteur
● Si l’huile utilisée est de mauvaise qualité ou que sa viscosité est inadaptée
● Lorsque vous utilisez le véhicule à des régimes moteur élevés ou sous forte charge,
ou en accélérant et en décélérant fréquemment
● Lorsque vous laissez le moteur tourner au ralenti trop longtemps, ou lorsque vous
utilisez souvent le véhicule dans des conditions de circulation chargée
Choix de l’huile moteur →P. 4 6 6
Quantité d’huile
(Mini. → Maxi.) 1,5 L (1,6 qt., 1,3 Imp.qt.)
Éléments Entonnoir propre
1
2
3

3347-3. Entretien à faire soi-même
YARIS_HV_EK_OM52F31K
AVERTISSEMENT
■Huile moteur usagée
● L’huile de vidange contient des contaminants potentiellement dangereux
susceptibles de provoquer des maladies de peau (inflammations, voire même
cancer de la peau). Par conséquent, veillez à éviter tout contact prolongé et répété
avec l’huile de vidange. Pour nettoyer la peau en contact avec de l’huile moteur
usagée, lavez-vous abondamment avec de l’eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n’importe où et n’importe
comment. Ne jetez pas votre huile de vidange et vos filtres à huile aux ordures, aux
égouts ou directement dans la nature.
Pour toute information relative à la collecte et au recyclage, consultez un
concessionnaire agréé Toyota, un réparateur, une station-service ou un magasin
d’accessoires, ou encore tout autre professionnel qualifié et convenablement
équipé.
● Ne pas laisser les huiles de vidange à la portée des enfants.
NOTE
■Pour prévenir toute panne moteur grave
Vérifiez le niveau d’huile très régulièrement.
■ Lorsque vous faites une vidange d’huile moteur
● Veillez à ne pas verser d’huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d’occasionner des dommages au moteur.
● Vérifiez le niveau d’huile à la jauge chaque fois que vous faites l’appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d’huile moteur.

3357-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52F31K
XVase d’expansion de liquide de refroidissement moteur
Le niveau du liquide de refroidissement est satisfaisant lorsqu’il se trouve
entre les niveaux “FULL” et “LOW” du réservoir, moteur froid.
Bouchon du vase d’expansion
Repère “FULL”
Repère “LOW”
Si le niveau est sous le repère
“LOW” ou juste dessus, faites
l’appoint en liquide de
refroidissement, jusqu’au repère
“FULL”.
XVase d’expansion de liquide de refroidissement du module de commande
de puissance
Le niveau du liquide de refroidissement est correct lorsqu’il se trouve entre
les repères “F” et “L” du vase d’ expansion, système hybride froid.
Bouchon du vase d’expansion
Repère “F”
Repère “L”
Si le niveau est sous le repère “L”
ou juste dessus, faites l’appoint en
liquide de refroidissement, jusqu’au
repère “F”.
■ Choix du liquide de refroidissement
Utilisez uniquement du liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou équivalent haut de gamme, à base
d’éthylène glycol, ne contenant ni silicates, ni amines, ni nitrites, ni borates, et à
technologie d’acide organique hybride de longue durée.
Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super
longue durée» est un mélange composé à 50% de liquide de refroidissement et à 50%
d’eau déminéralisée. (Température minimum: -35 °C [-31°F])
Pour de plus amples renseignements sur le liquide de refroidissement moteur,
consultez un concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
Liquide de refroidissement
1
2
3
1
2
3

3367-3. Entretien à faire soi-même
YARIS_HV_EK_OM52F31K
■ Si le niveau du liquide de refroidissement redescend peu de temps après
l’appoint
Contrôlez visuellement le radiateur, les durites, les bouchons des vases d’expansion
du liquide de refroidissement moteur/module de commande de puissance, le robinet
de vidange et la pompe à eau.
Si vous ne trouvez aucune fuite, demandez à un concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé, d’effectuer
un contrôle sous pression du bouchon de radiateur et de rechercher les fuites
éventuelles dans le circuit de refroidissement.
Vérifiez le radiateur et le condens eur et débarrassez-les de tout corps
étranger.
Si vous constatez que l’un de ces éléments est très encrassé ou si vous
n’êtes pas sûr de leur état, faites vérifier votre véhicule par n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
AVERTISSEMENT
■ Lorsque le système hybride est chaud
Ne pas ouvrir les bouchons des vases d’expansion de liquide de refroidissement
moteur/module de commande de puissance.
Le liquide de refroidissement, brûlant et sous pression, risque de gicler dans toutes
les directions si vous enlevez le bouchon de radiateur, et de vous blesser
gravement, en vous brûlant.
NOTE
■ Appoint en liquide de refroidissement
Le liquide de refroidissement n’est ni de l’eau pure, ni un antigel classique. Le
dosage correct entre eau et antigel doit être respecté pour garantir une lubrification,
une protection anticorrosion et un refroidissement suffisamment performants.
Veuillez lire avec attention l’étiquette du bidon d’antigel ou de liquide de
refroidissement.
■ Si vous renversez du liquide de refroidissement
Rincez abondamment à l’eau claire pour éviter tout dommage aux pièces
mécaniques ou à la peinture.
Radiateur et condenseur

3377-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52F31K
Si le niveau du liquide de lave-glace
est sous le repère “FULL”, faites
l’appoint jusqu’au repère “FULL”.
AVERTISSEMENT
■ Lorsque le système hybride est chaud
Ne pas toucher au radiateur ou au condenseur, qui peuvent être très chauds et donc
vous blesser gravement, en vous brûlant.
Liquide de lave-glace
Ty p e B
Ty p e A
AVERTISSEMENT
■ Lorsque vous ajoutez du liquide de lave-glace
N’ajoutez pas de liquide de lave-glace lorsque le système hybride est chaud ou en
marche, car il contient de l’alcool et pourrait provoquer un incendie en cas de
débordement sur le moteur électrique, etc.
NOTE
■ Ne pas utiliser un autre produit que du liquide de lave-glace
Ne pas remplacer le liquide de lave-glace par de l’eau savonneuse ou de l’antigel
pour moteur.
Ces produits risquent de laisser des traces indélébiles sur la peinture du véhicule.
■ Dilution du liquide de lave-glace
Vous pouvez diluer le liquide de lave-glace dans l’eau si nécessaire.
Consultez les températures de protection antigel indiquées sur l’étiquette du bidon
de liquide de lave-glace.

3387-3. Entretien à faire soi-même
YARIS_HV_EK_OM52F31K
Batterie 12 V
La batterie 12 V est située sous le
siège arrière droit.
Démontez le couvercle après avoir
retiré les clips.
Rentrez la partie centrale des
clips
Retirez les clips
Démontez le couvercle après avoir
retiré le clip.
Rentrez la partie centrale des
clips
Retirez les clips
Emplacement
Démontage de l’habillage de la batterie 12 V
1
1
2
2
1
2

3397-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52F31K
Vérifiez que les bornes de la batterie 12 V ne sont pas corrodées, que les
connexions ne sont pas desserrées, que les câbles ne sont pas entaillés et
que la bride est bien serrée.
Bornes
Bride de maintien
Remontez le couvercle avec le
clip.
Sortez la partie centrale des
clips
Insérez les clips
Rentrez la partie centrale des
clips
Extérieur
1
2
Remontage de l’habillage de la batterie 12 V
1
1
2
3

3407-3. Entretien à faire soi-même
YARIS_HV_EK_OM52F31K
Remontez le couvercle avec le
clip.
Sortez la partie centrale des
clips
Insérez les clips
Rentrez la partie centrale des
clips
La signification de chacun des symboles de mise en garde figurant sur le
dessus de la batterie 12 V est la suivante:
2
1
2
3
Symboles de mise en garde
Ne pas fumer, tenir à l’écart
des flammes nues et des
étincelles
Acide de batterie 12 V
Port recommandé de
lunettes de protection
Consulter les instructions
de manipulation
Tenir hors de portée des
enfantsÉmanations explosives
